Fréquence recommandée
Une fois tous les 3 mois
Remarques: In order to avoid the breakage of the glass laser tube due to the heat generated during laser excitation and water pump clogging, it is necessary to maintain the water-cooling effect with sufficient distilled water.
Vidéo
Éléments de préparation
Préparation personnelle：
1｜Pince à bec effilé
2｜Essuie-tout ou chiffon
3｜Récipient d'eau
Inclus dans la boîte d'accessoires：
4｜Tournevis Torx
5｜Clé Allen 3mm
6｜Clé à deux têtes
7｜Entonnoir
Étapes de maintenance
0. Débranchez l'alimentation
- Éteignez la machine et débranchez le cordon d'alimentation avant de changer ou d'ajouter de l'eau.
- Utilisez un tournevis Torx pour retirer les deux vis de chaque côté du capot arrière, puis soulevez le capot.
- Le tube laser a deux extrémités : le côté haute tension est près de l'écran et le côté basse tension est près du miroir réfléchissant.
- Si l'eau n'est pas trop sale, vous pouvez sauter les étapes 1 et 2. Cependant, n'oubliez pas que le trajet optique doit être réaligné après avoir déplacé le tube laser.
1. Débranchez les fils du tube laser

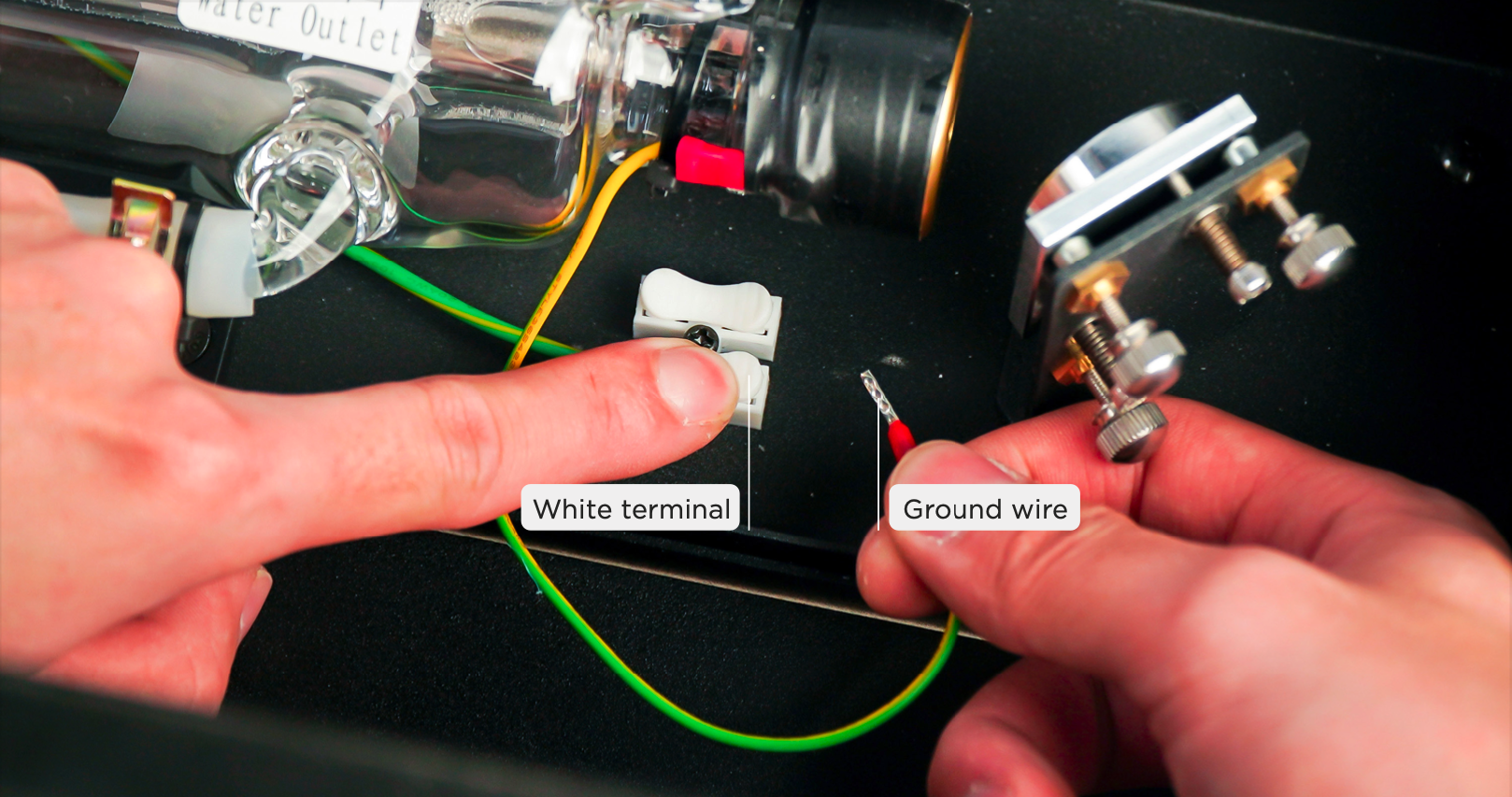

a. Appuyez sur la borne blanche et retirez le fil de terre (Photo ci-dessus).
2. Retirez les supports du tube laser

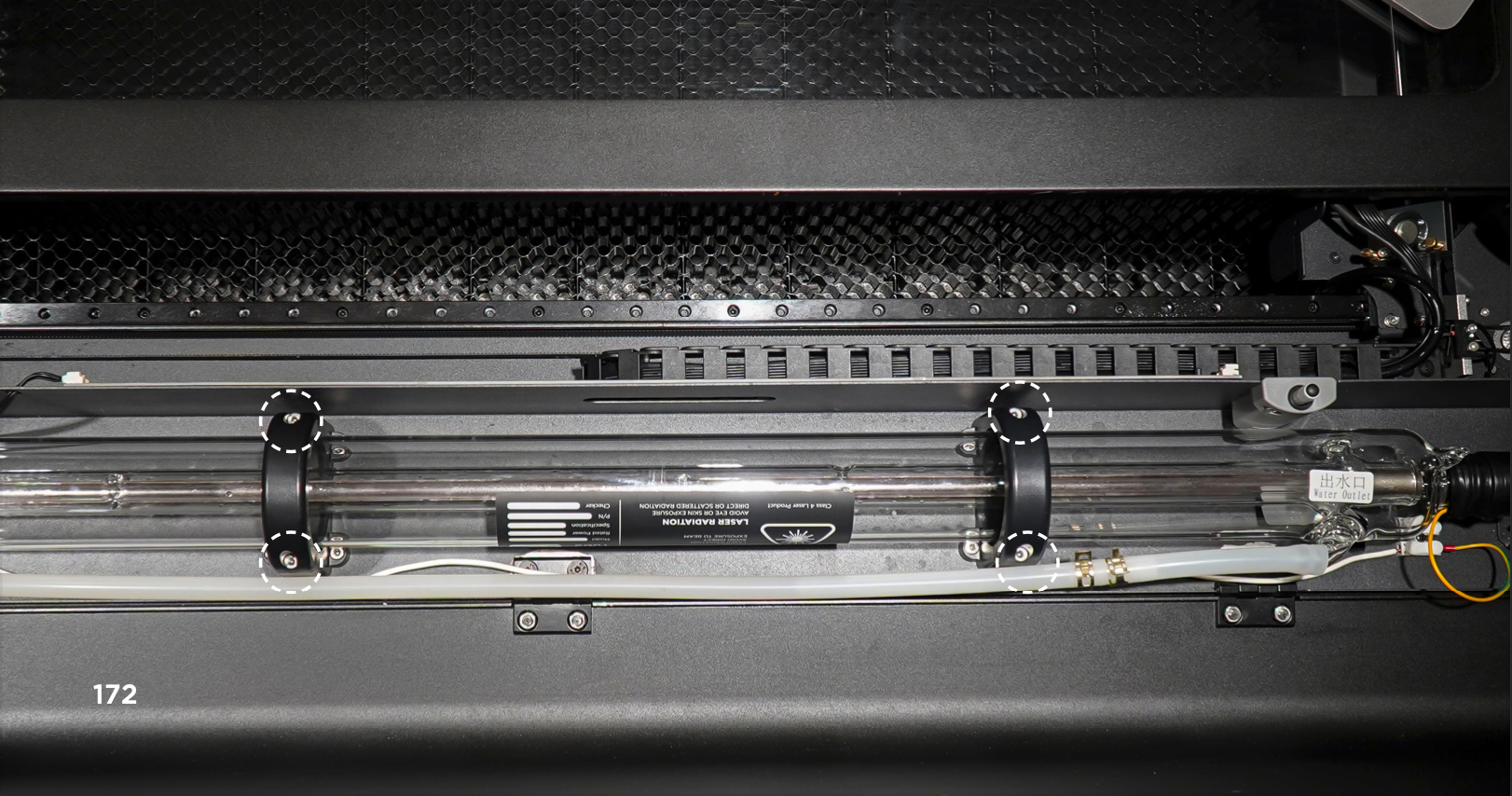

Utilisez une clé Allen de 3mm pour desserrer un total de 4 vis sur les supports du tube laser (Photo ci-dessous).
3. Retirez le tube laser pour vidanger l'eau

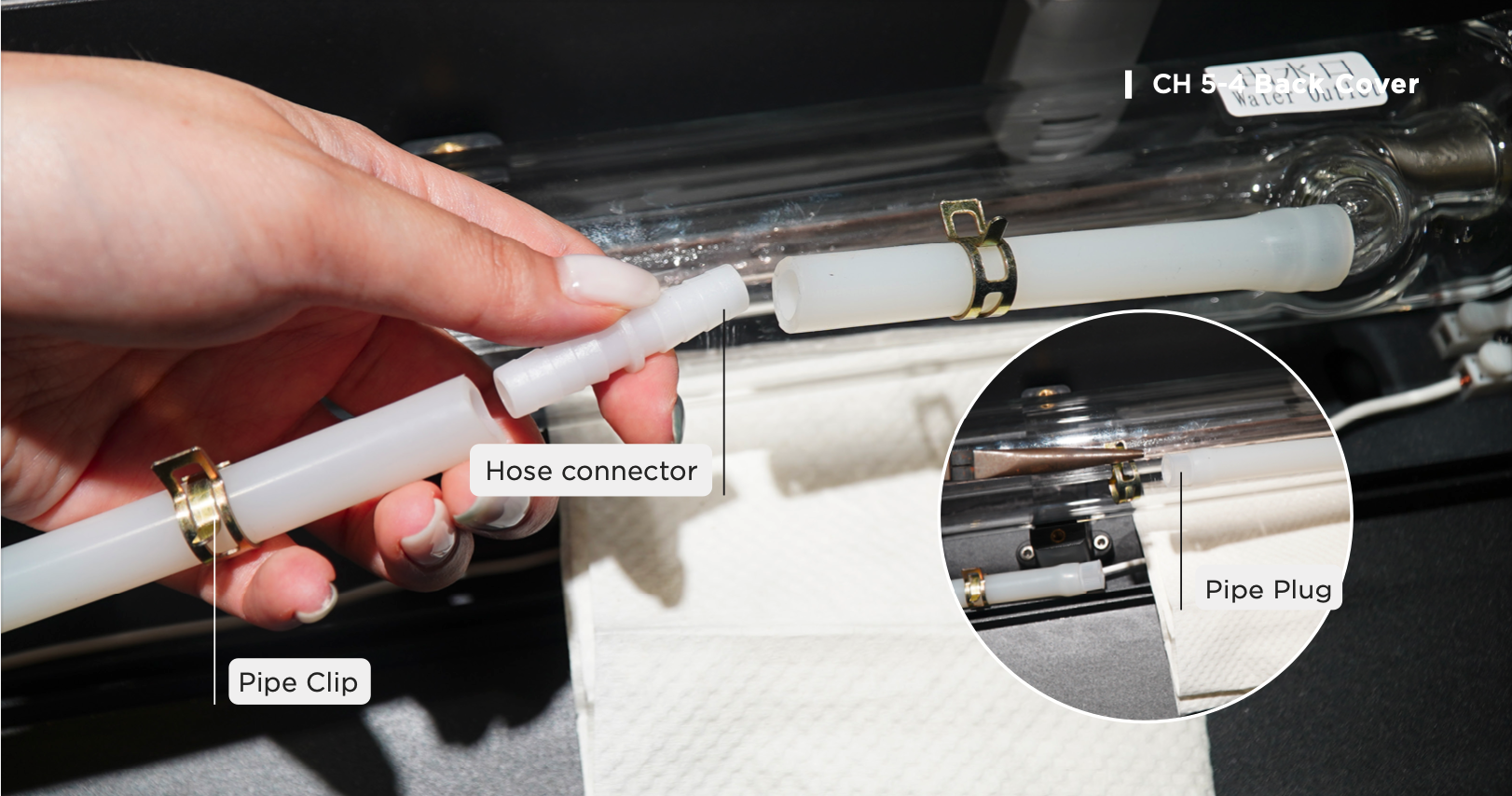

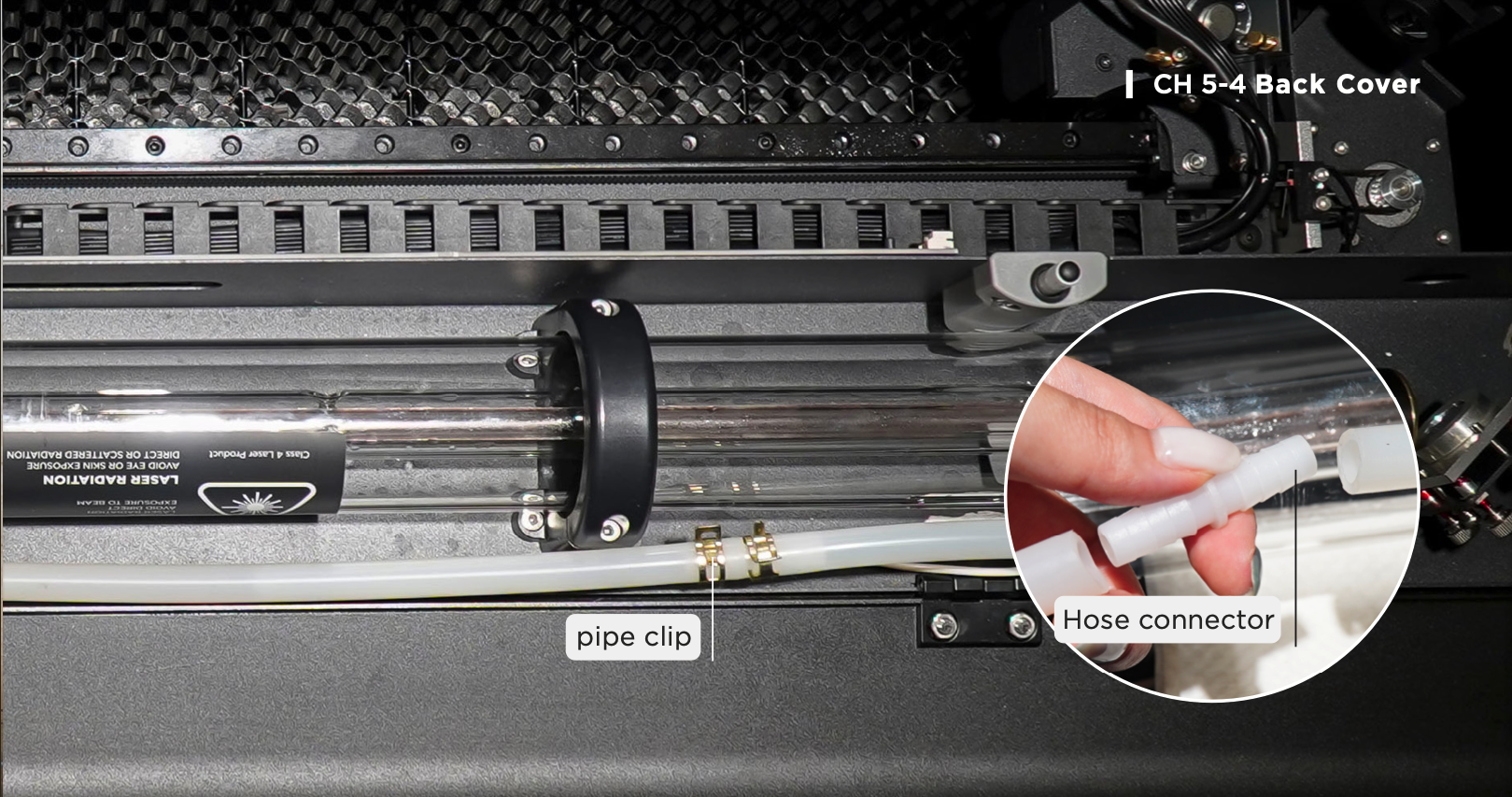

a. Placez une serviette ou un essuie-tout sous le tube laser en cas de fuite (Faites attention à la position et à l'angle du tube laser) > Éloignez les deux clips de tuyau du connecteur de tuyau avec les pinces à bec effilé > Retirez le joint de l'un des tuyaux et insérez immédiatement le bouchon de tuyau > Répétez la même opération pour l'autre tuyau >
b. Tirez le tuyau le plus long vers le côté inférieur (côté haute tension) de la machine et placez l'ouverture dans le récipient d'eau > Retirez le bouchon du tuyau pour vidanger l'eau (Lorsque la sortie d'eau du côté basse tension est plus basse que le côté haute tension, l'eau s'écoule en raison du phénomène de siphon) >
c. Soulevez le tube laser pour vidanger complètement l'eau. (Sautez cette étape si vous choisissez de ne pas déplacer le tube.)
4. Remettez le tube laser en place et placez-le sur le tuyau

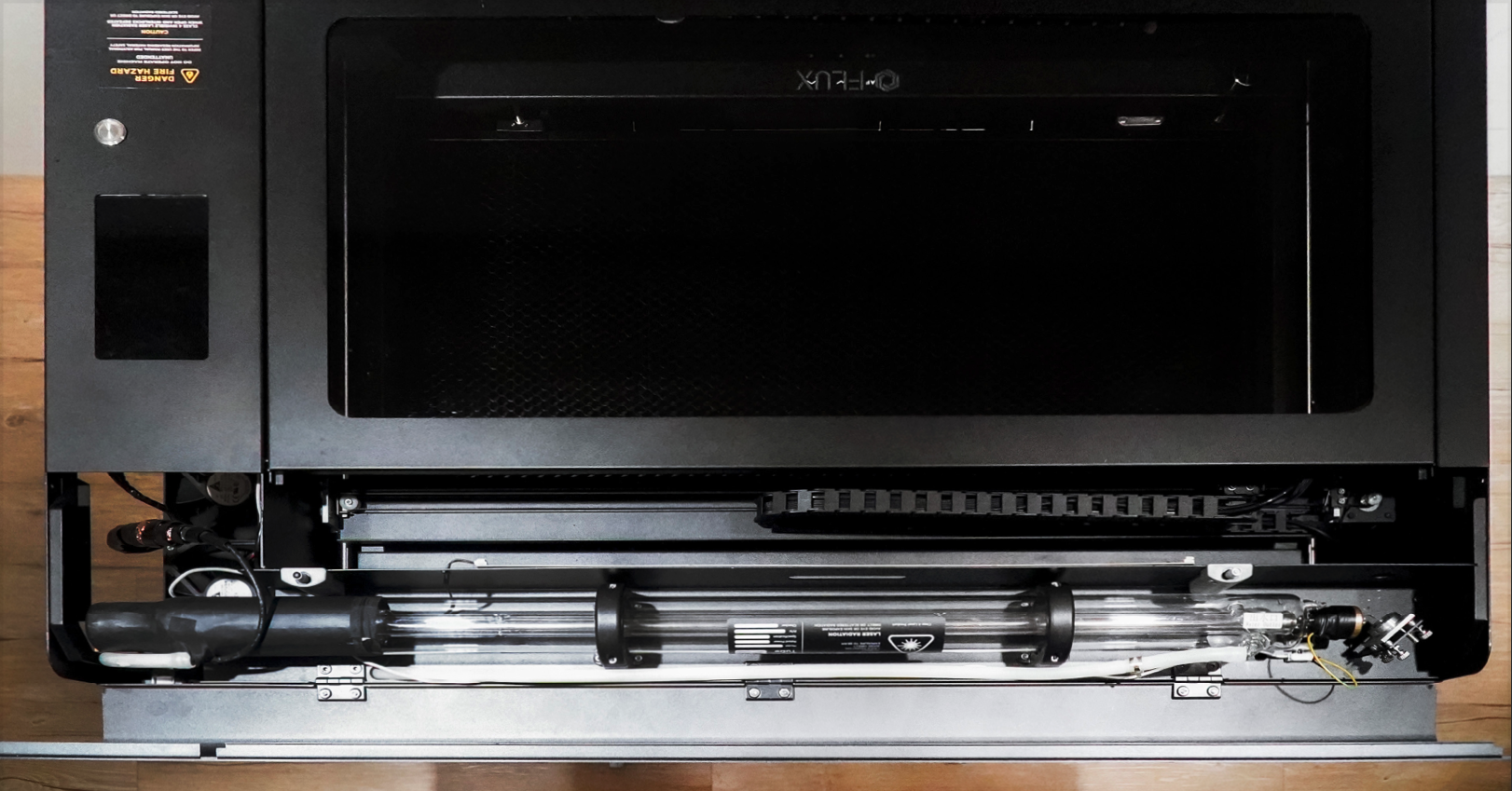

a. Placez le tube laser en position comme sur la photo ci-dessus (Sautez cette étape si vous choisissez de ne pas déplacer le tube laser.)

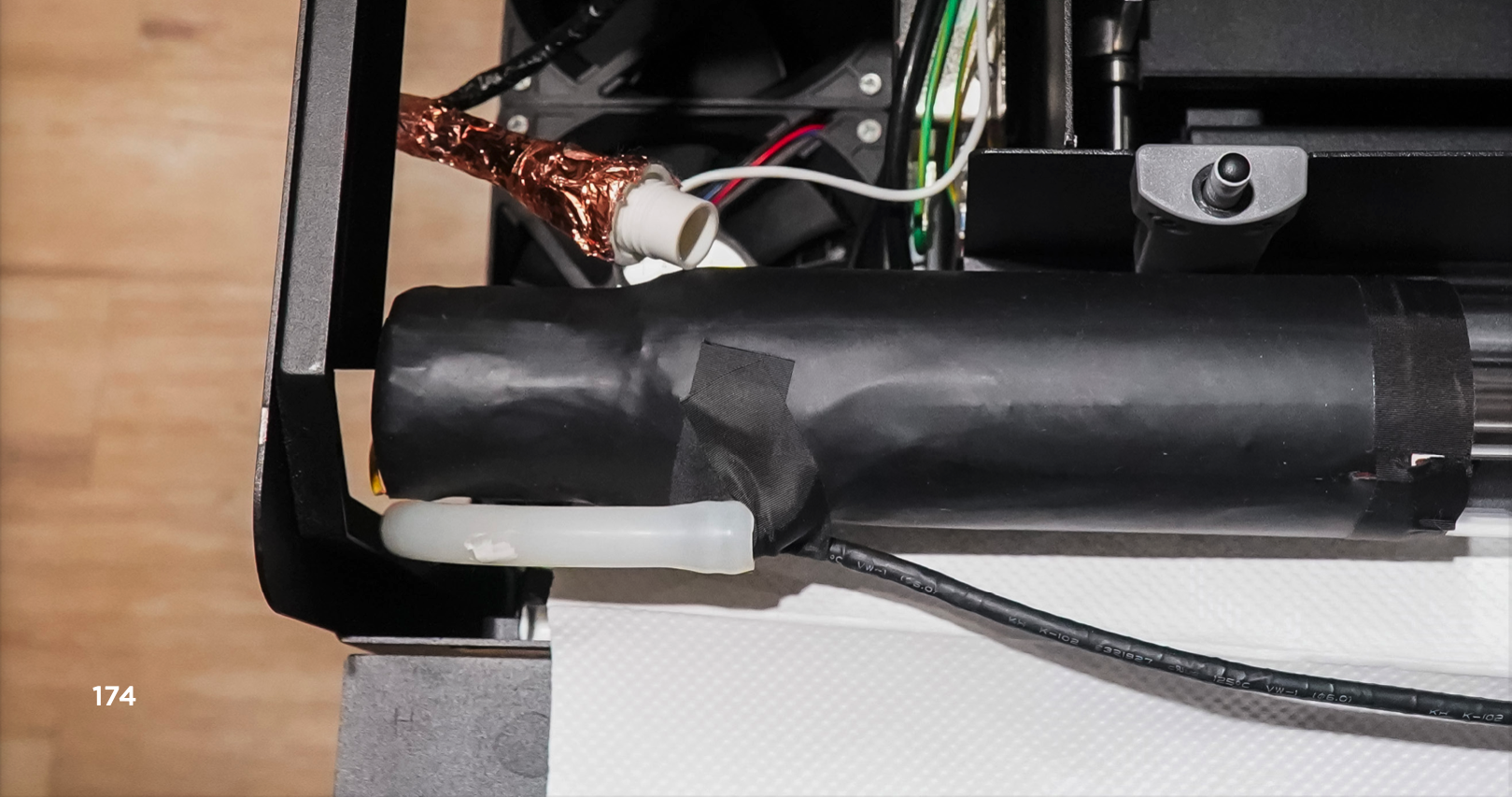

b. Retirez le bouchon du côté haute tension et mettez le tuyau.
c. Du côté basse tension. Mettez le clip sur le tuyau le plus court > Retirez le bouchon > Insérez le joint sur les deux tuyaux > Rapprochez les deux clips l'un de l'autre pour éviter les fuites.
5. Connectez le fil de terre du tube laser

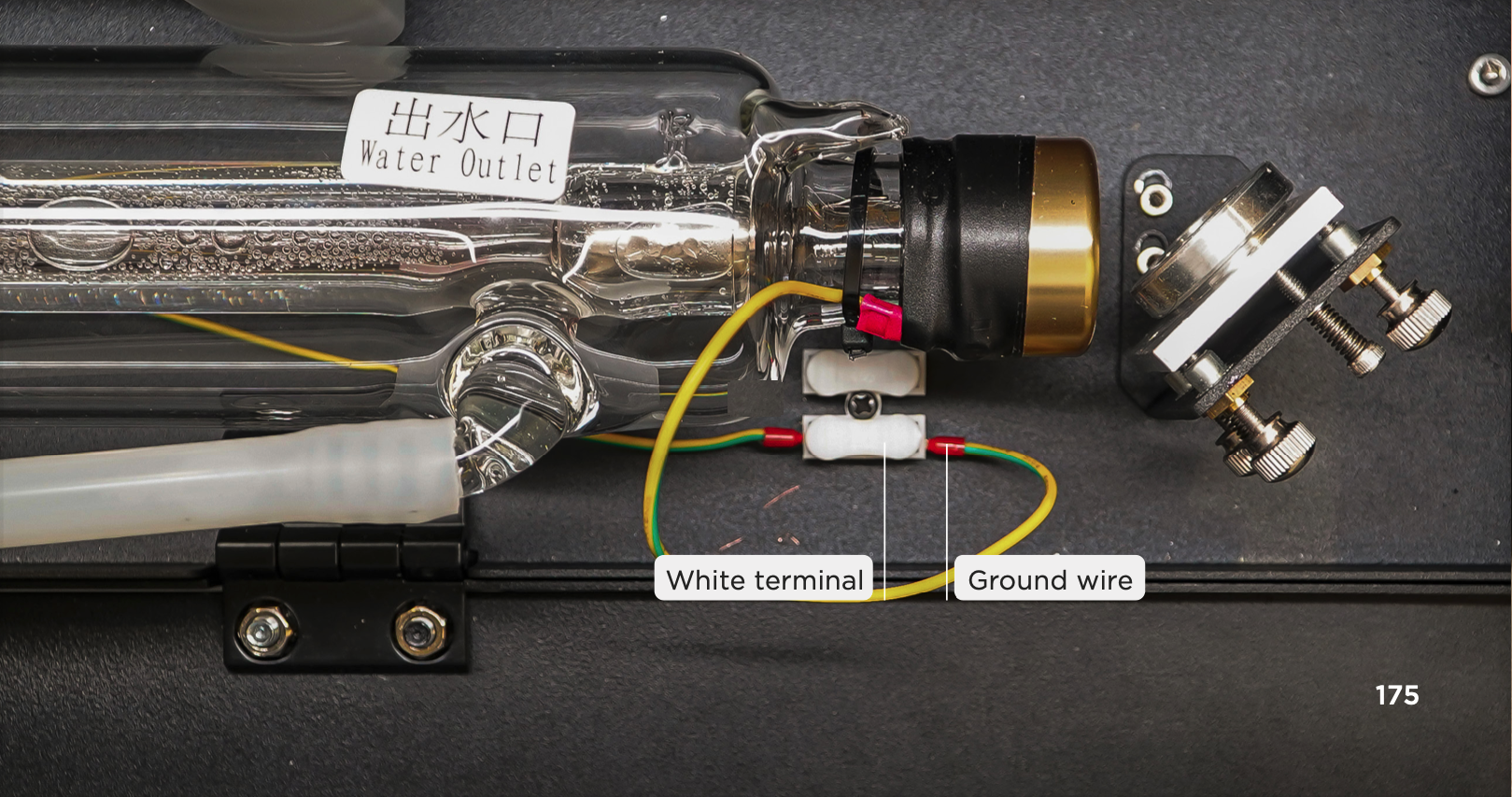

a. Du côté basse tension > Appuyez sur la borne blanche et insérez le fil de terre > Relâchez la borne blanche > Tirez doucement sur le fil de terre pour vérifier s'il est bien connecté.
6. Fixez les supports du tube laser

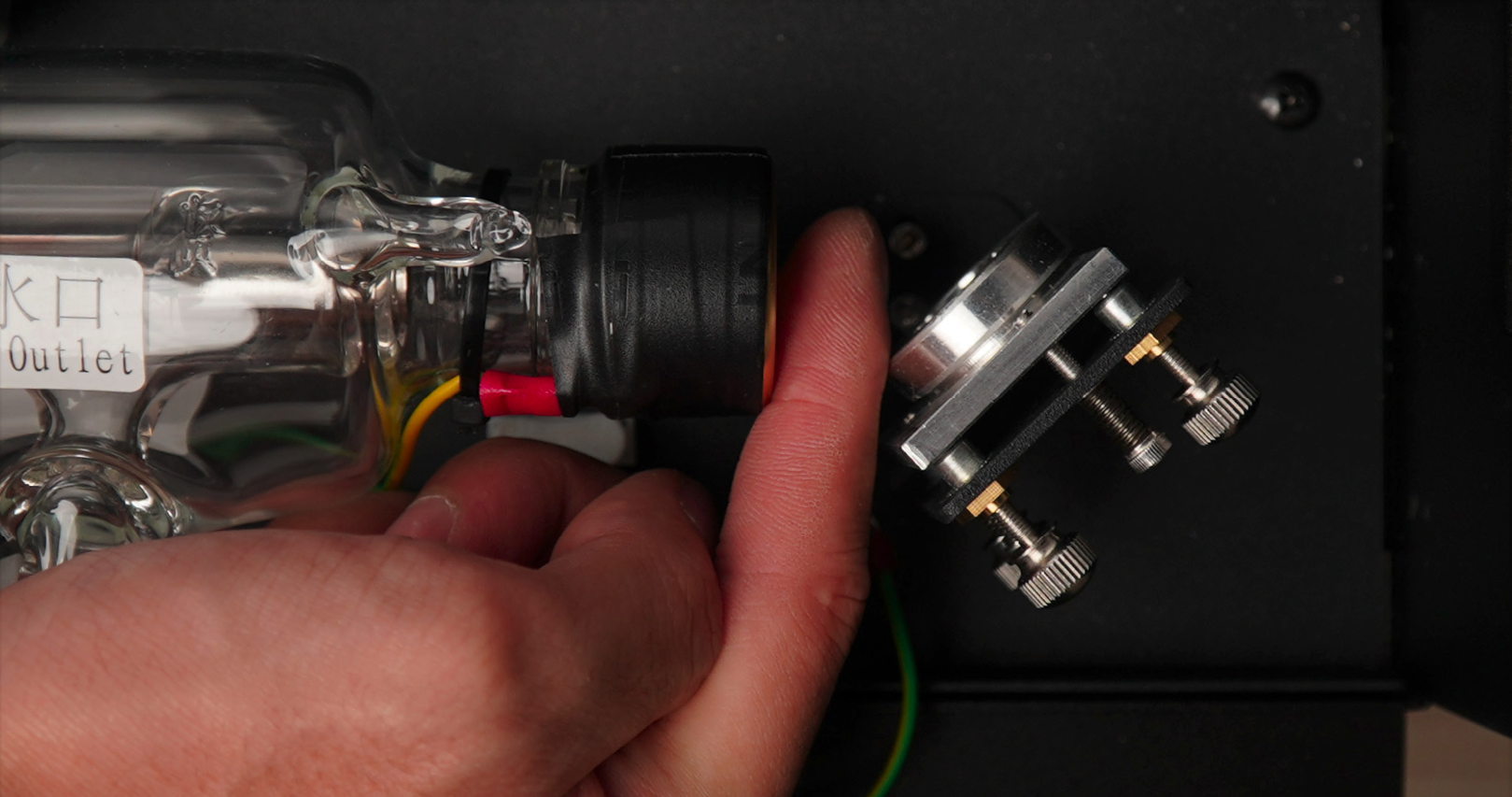

Assurez-vous que la distance entre le tube laser et le premier miroir réfléchissant est d'environ 15mm (la distance d'un doigt)
7. Cordon d'alimentation et démarrage
Branchez le cordon d'alimentation et allumez la machine.
8. Retrait de la pompe à eau
9. Remplissage d'eau

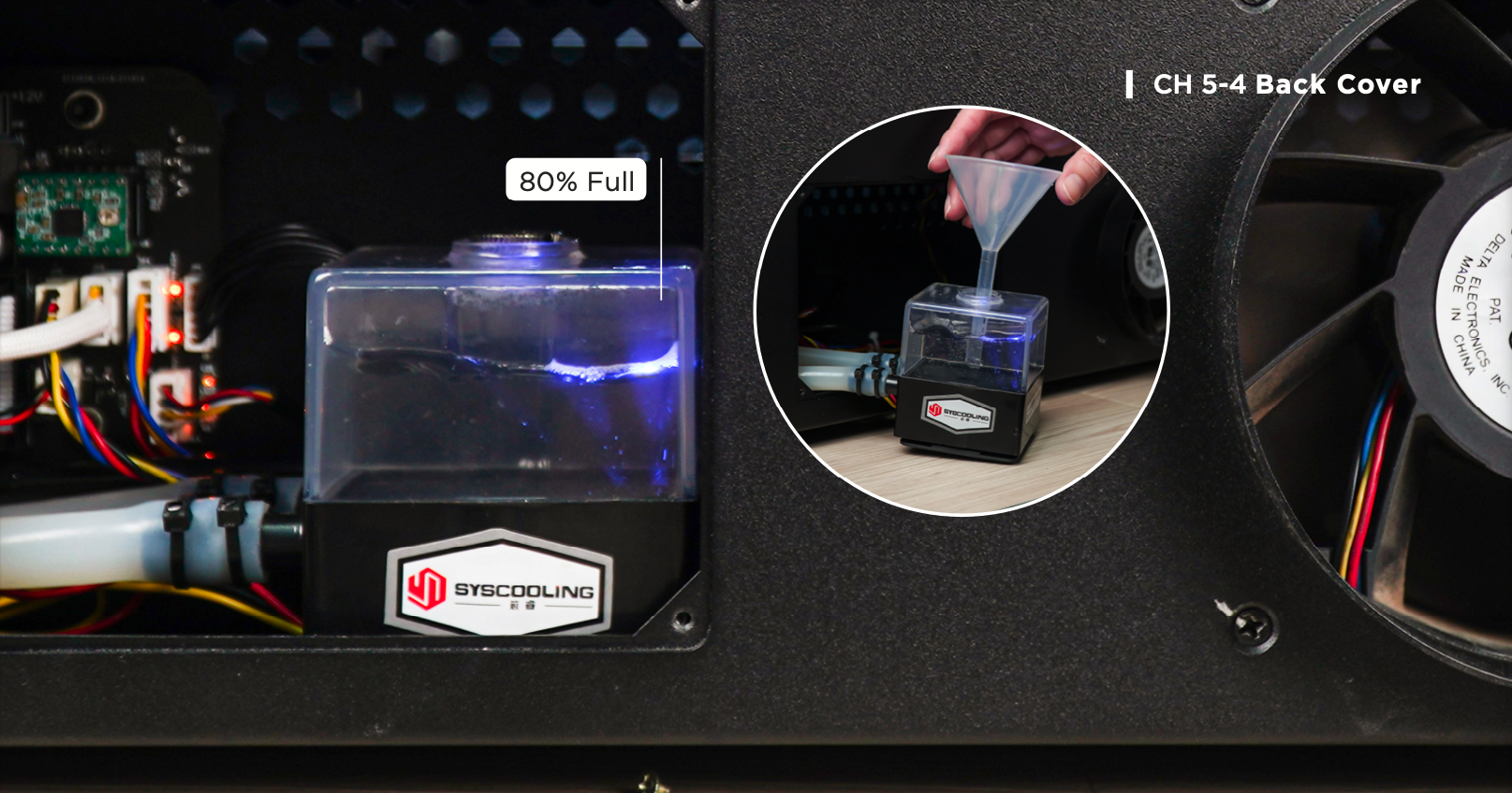

Ouvrez le bouchon de la pompe avec une clé à double tête > Insérez l'entonnoir > Versez lentement l'eau et gardez-la à 50% de remplissage > Allez dans "Mode Maintenance" et attendez jusqu'à ce que le homing soit terminé > Appuyez sur le bouton "Pompe" pour activer la pompe à eau > Lorsque le niveau d'eau du réservoir diminue, ajoutez de l'eau jusqu'à ce que le réservoir soit rempli à 80%.
10. Fermez le bouchon de la pompe à eau
Remettez le bouchon de la pompe et serrez-le avec les doigts uniquement > Remettez la pompe à eau en position.
11. Remontage de la plaque

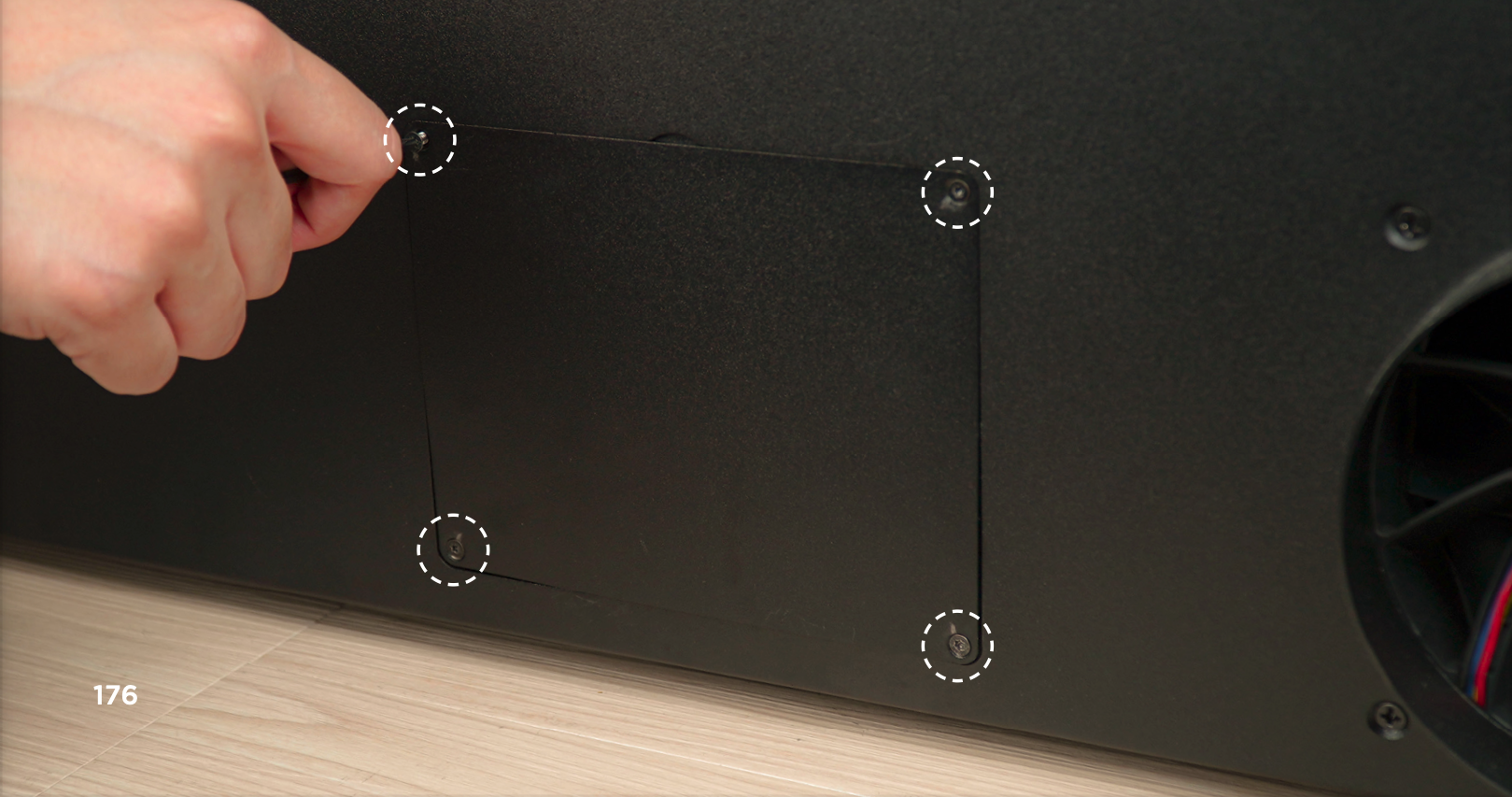

Fixez la plaque en serrant ces 4 vis avec un tournevis Torx.
