5-5 Le matériau ne peut pas être découpé

Lorsque les matériaux ne peuvent pas être coupés, il existe de nombreuses possibilités pouvant causer le problème, telles qu'une distance de mise au point incorrecte, un désalignement du chemin optique, une dégradation du tube laser, etc.
Cependant, d'après notre expérience, cela est GÉNÉRALEMENT causé par un désalignement du chemin optique.

Veuillez suivre les étapes ci-dessous pour déterminer la cause du problème.

Éléments de préparation :

Les outils nécessaires seront mentionnés à chaque étape, car certaines étapes peuvent être ignorées.

Étape 1 - Nettoyez tous les miroirs et la lentille de focalisation

Des miroirs sales et une lentille de focalisation entraîneront un affaiblissement de la sortie laser.

• Veuillez suivre les instructions du lien ci-dessous pour nettoyer tous les miroirs et lentilles.
  4-6 Nettoyage des miroirs et des lentilles

Étape 1.1 - Assurez-vous que les paramètres sont correctement définis

Parfois, les gens oublient de modifier les paramètres sur le panneau ou dans Beam Studio.

• Beam Studio:



• Panneau:




Étape 1.2 - Vérifiez la distance de focalisation

Une distance de focalisation incorrecte affectera les résultats de coupe ou de gravure, les rendant inacceptables.

• Veuillez vous référer à l'article ci-dessous pour vérifier votre distance de focalisation et la réajuster si nécessaire.
  [5-26 Réglage de la distance de focalisation]


Étape 1.3 - Vérifiez le trajet optique

D'après notre expérience, lorsque les matériaux ne peuvent pas être coupés, cela est GÉNÉRALEMENT dû à un désalignement du trajet optique.

• Veuillez suivre attentivement les instructions du lien ci-dessous et réaligner le trajet optique si nécessaire.
  [4-7 Inspection du trajet optique (HEXA & Beambox disponibles)]


• Veuillez conserver la collection de rubans adhésifs après avoir terminé l'inspection.


Étape 1.4 - Exécutez la même tâche

• Exécutez la même tâche avec le même matériau et voyez s'il peut maintenant être coupé.



Déterminez votre résultat et la prochaine action à entreprendre:

Étape 1.5 - Test de préparation du matériel

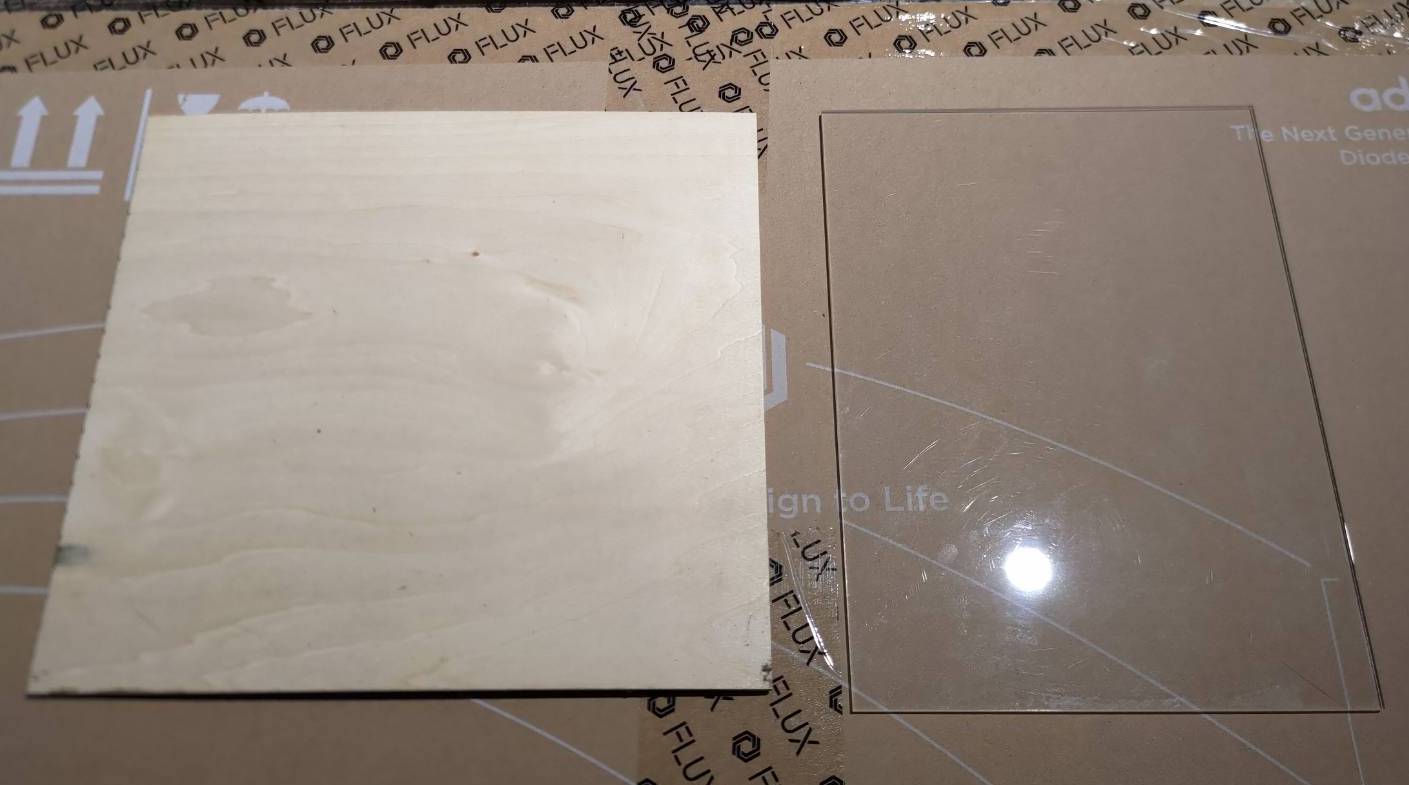

Afin d'effectuer des tests supplémentaires, veuillez préparer l'un ou l'autre de ces deux matériaux comme indiqué ci-dessous.

• Acrylique transparent de 3 mm (recommandé)
  or
  Bois MDF de 3 mm

Étape 2 - Test de découpe au centre

Nous allons tester la capacité de découpe au centre du lit.

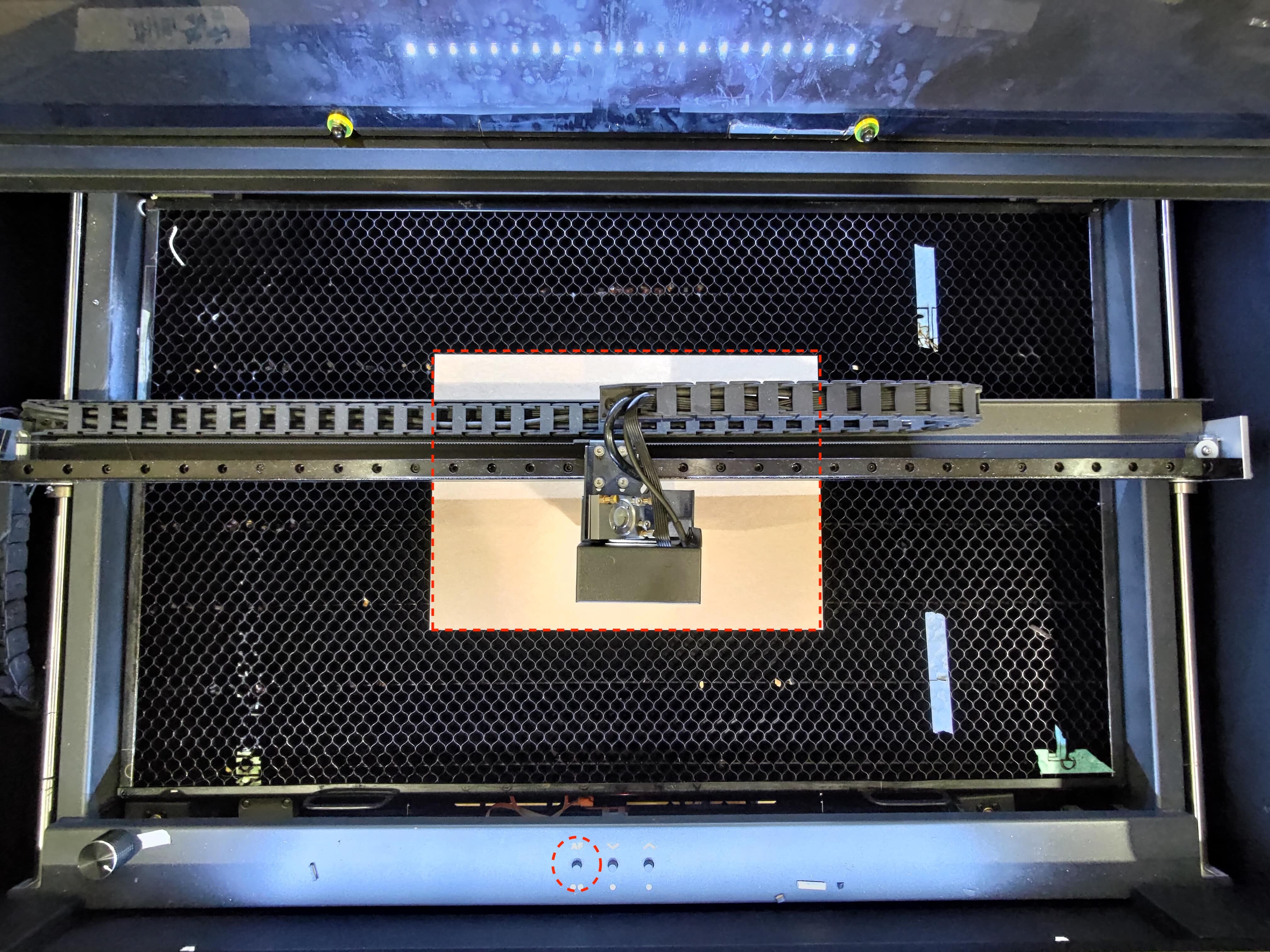

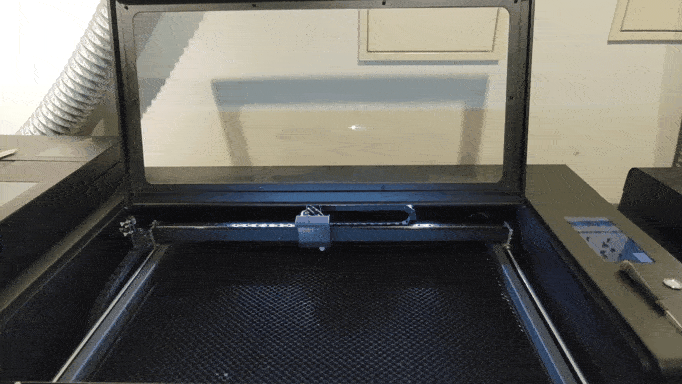

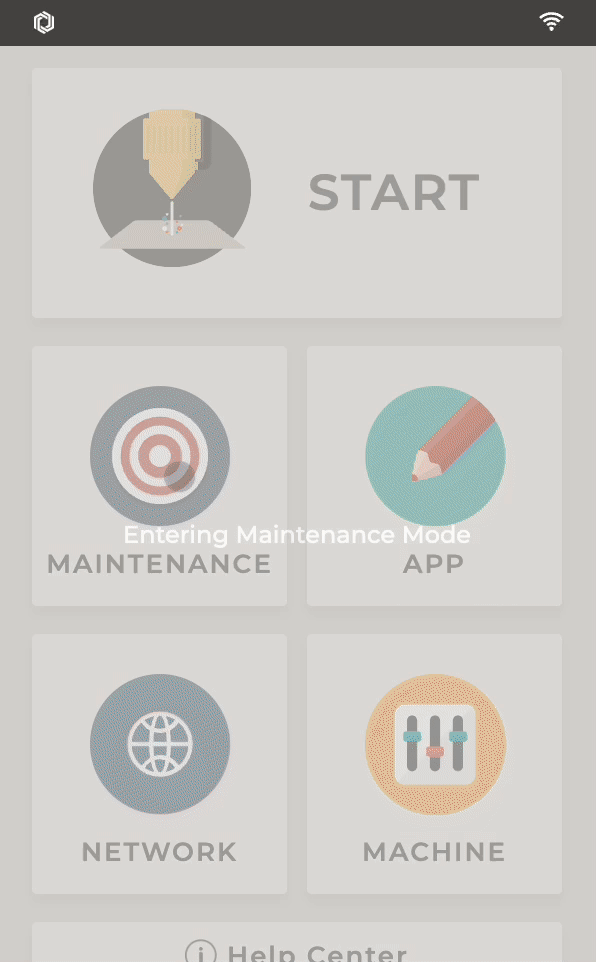

• Placez le matériau préparé (acrylique ou bois de 3 mm) au centre du lit et assurez-vous de faire la mise au point.

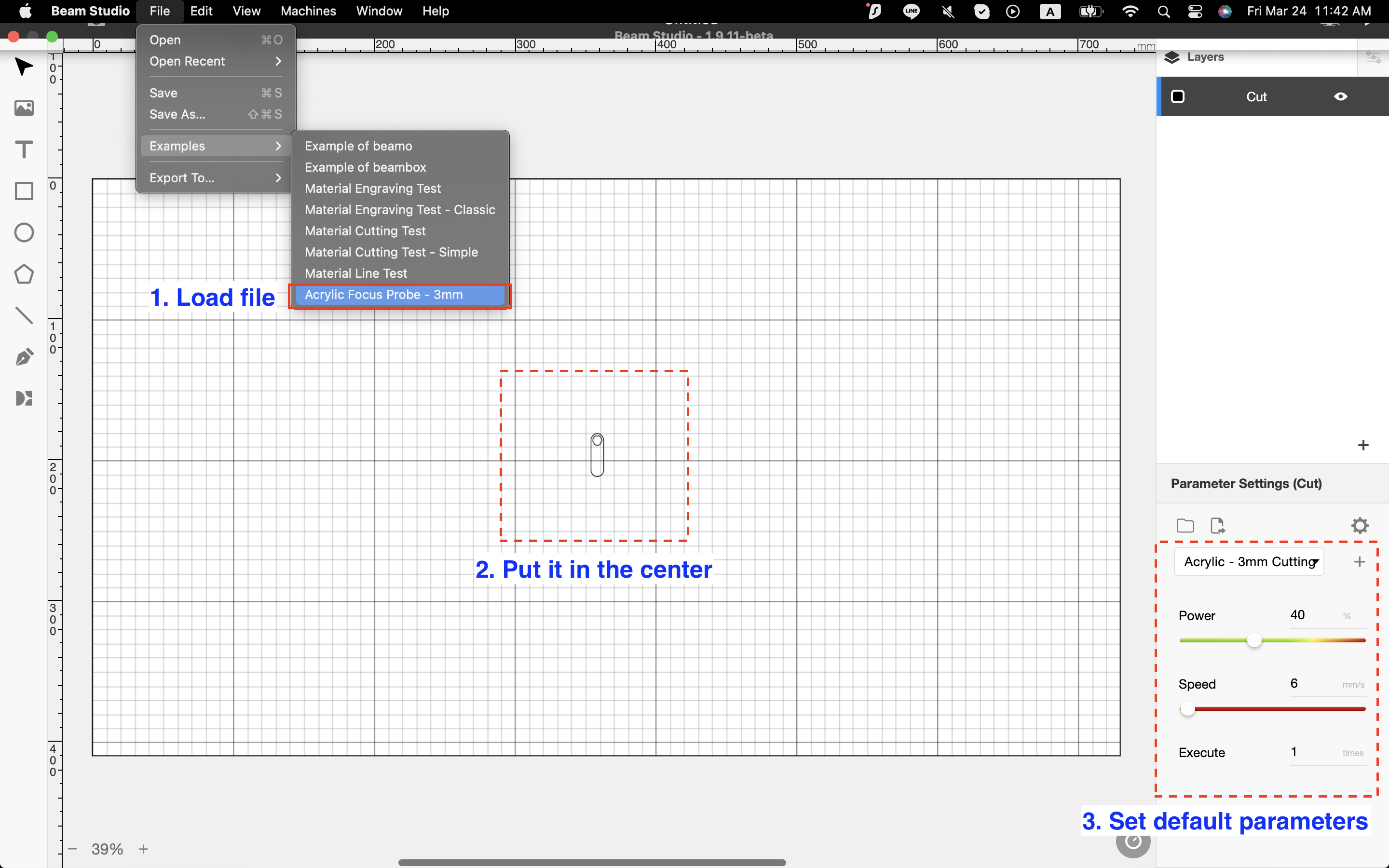

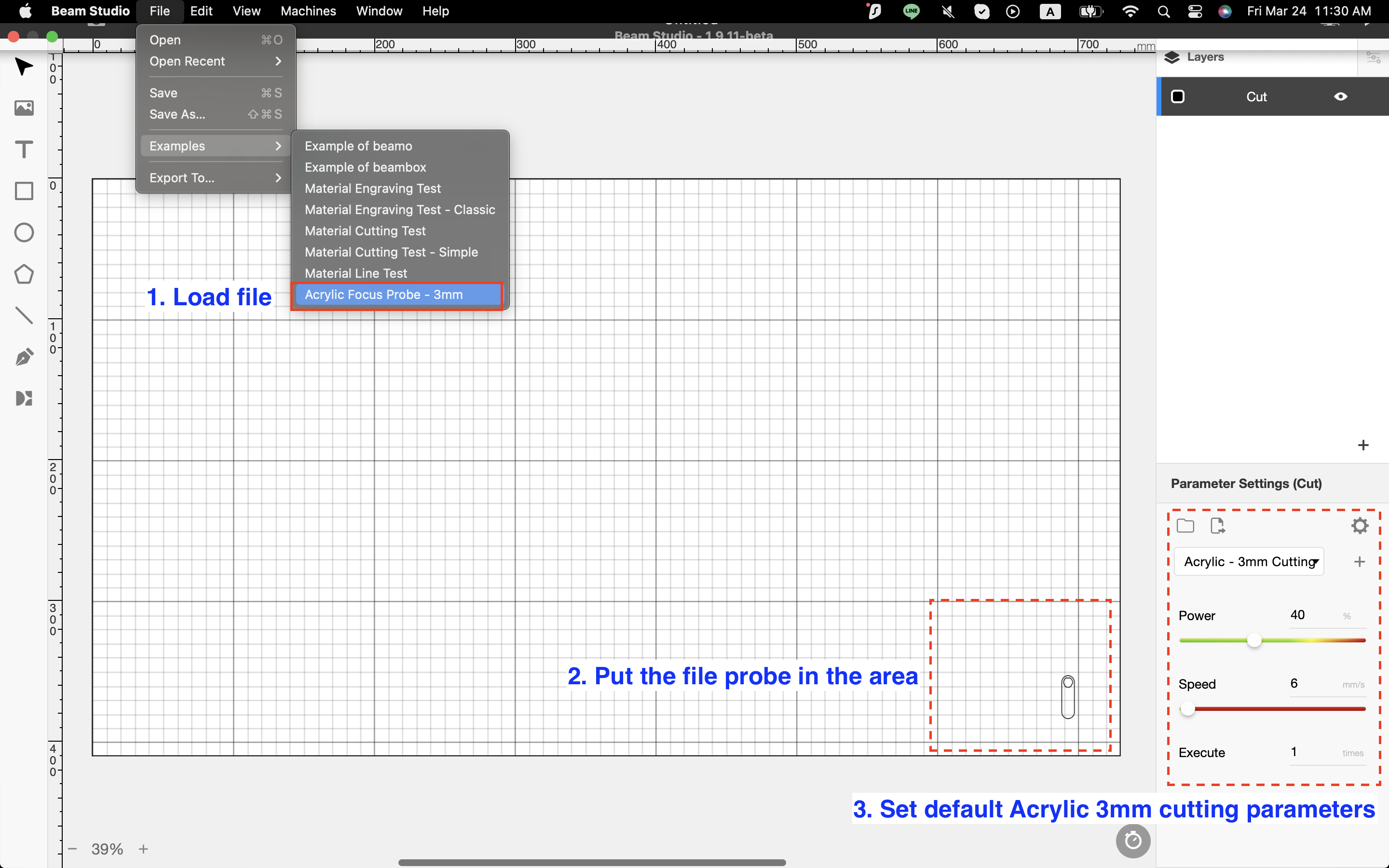

• Coupez le fichier d'exemple dans Beam Studio.


Déterminez votre résultat et la prochaine action à entreprendre:

Déterminez votre résultat et la prochaine action à entreprendre:

Étape 3 - Test de découpe en bas à droite

Dans cette étape, nous allons tester la capacité de découpe dans la zone en bas à droite du plateau.

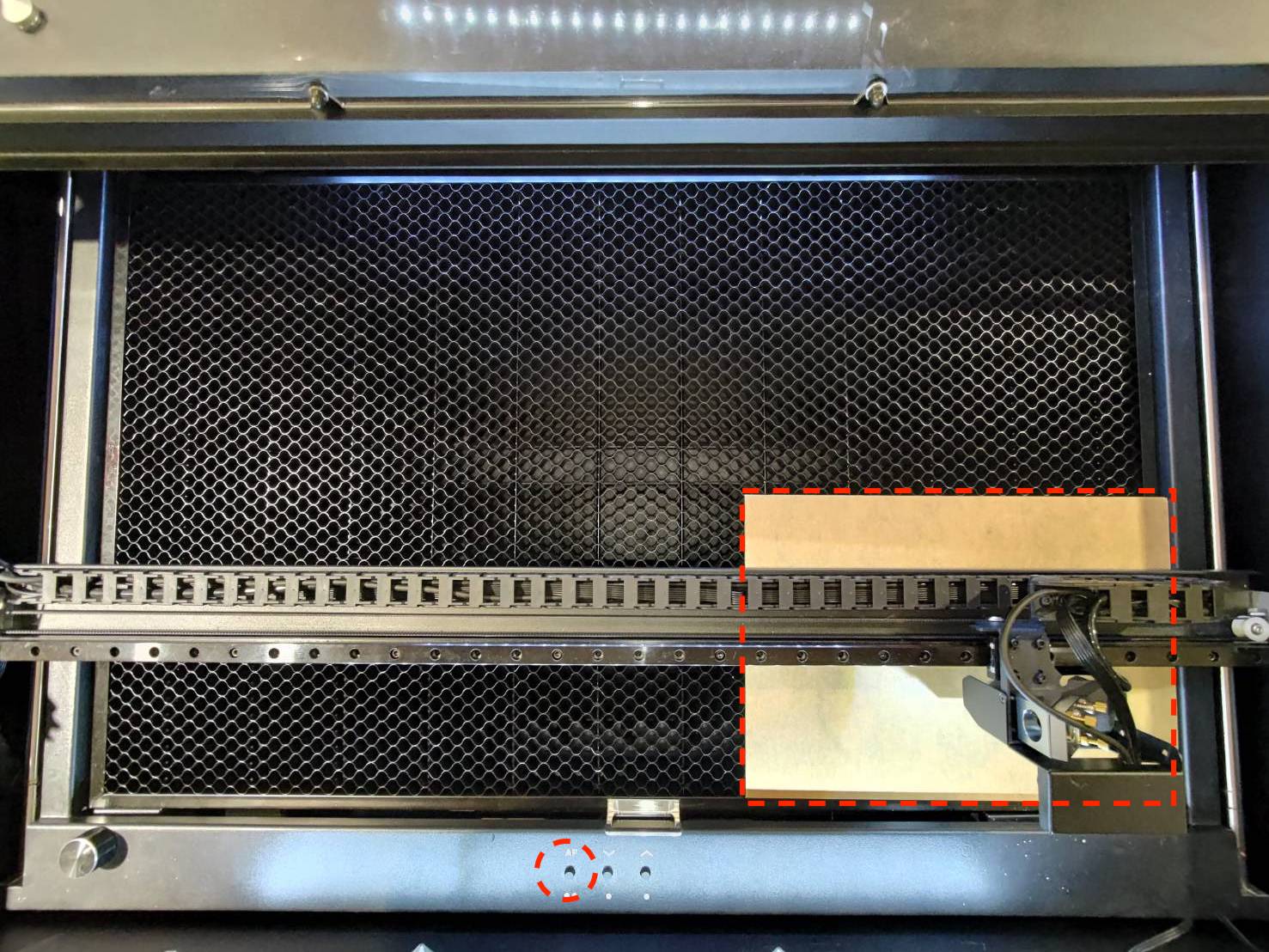

• Placez le matériau préparé (acrylique ou bois de 3 mm) dans la zone en bas à droite du plateau et assurez-vous de faire la mise au point.



• Coupez le fichier d'exemple dans Beam Studio.


Déterminez votre résultat et la prochaine action à entreprendre:

Étape 3.1 - Compensation de la décroissance en bas à droite

Cette fonction est conçue pour améliorer la stabilité de la découpe sur l'ensemble du plateau.

• Veuillez activer la fonction, Compensation de la décroissance en bas à droite qui améliorera le résultat de la découpe dans la zone en bas à droite du lit.
  Reportez-vous au lien: [5-27 Compensation de la décroissance en bas à droite (Fonction HEXA)]


• Après l'activation, veuillez découper à nouveau le même fichier dans la zone en bas à droite comme dans Étape 3.



Déterminez votre résultat et la prochaine action à entreprendre:

Étape 4 - Test du capteur de porte

Si un capteur de porte n'est pas assez sensible ou si les aimants ne sont pas assez puissants pour déclencher complètement le capteur de porte, la sortie laser sera affectée et sera plus faible. Dans cette étape, nous utiliserons deux entretoises coniques à placer sur les capteurs de la porte pour nous assurer que les capteurs sont complètement déclenchés.

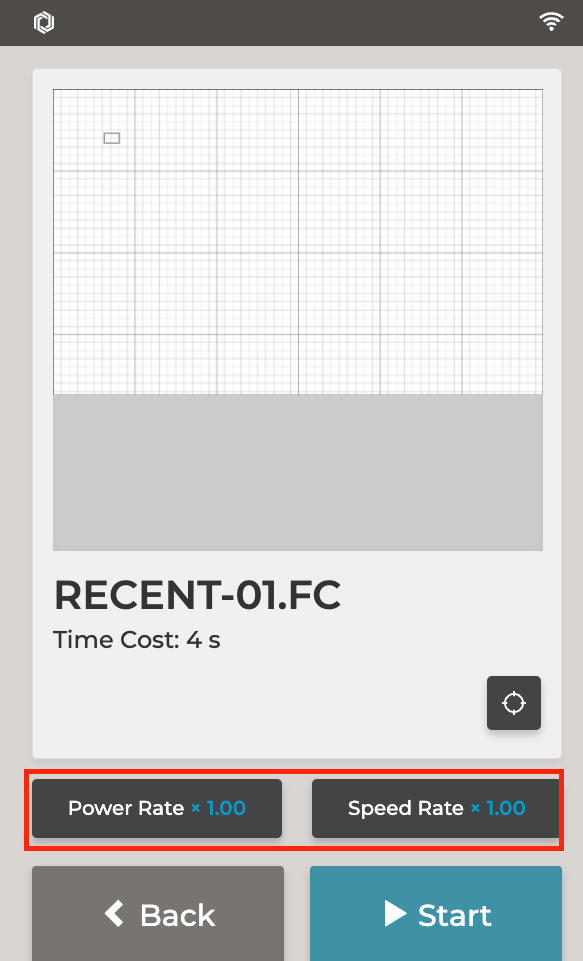

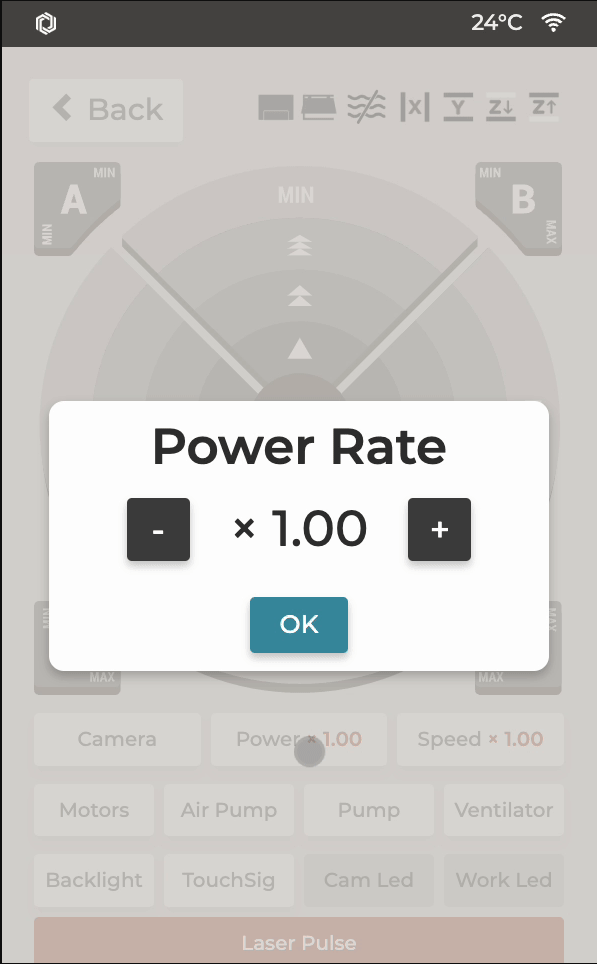

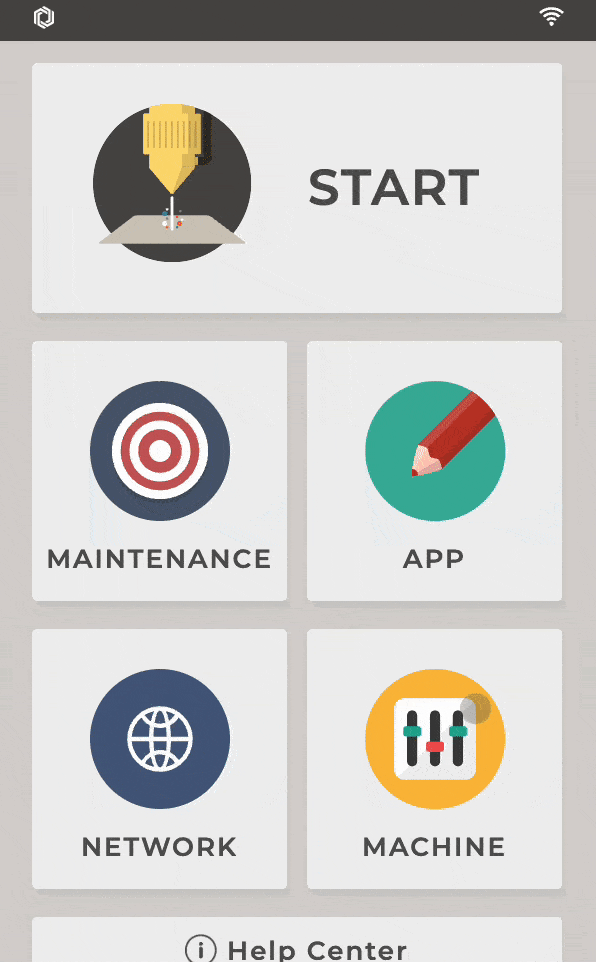

• Pour des raisons de sécurité, veuillez régler le taux de puissance sur x0.01 pour vous assurer qu'il n'y a pas d'impulsions pendant vos tests.

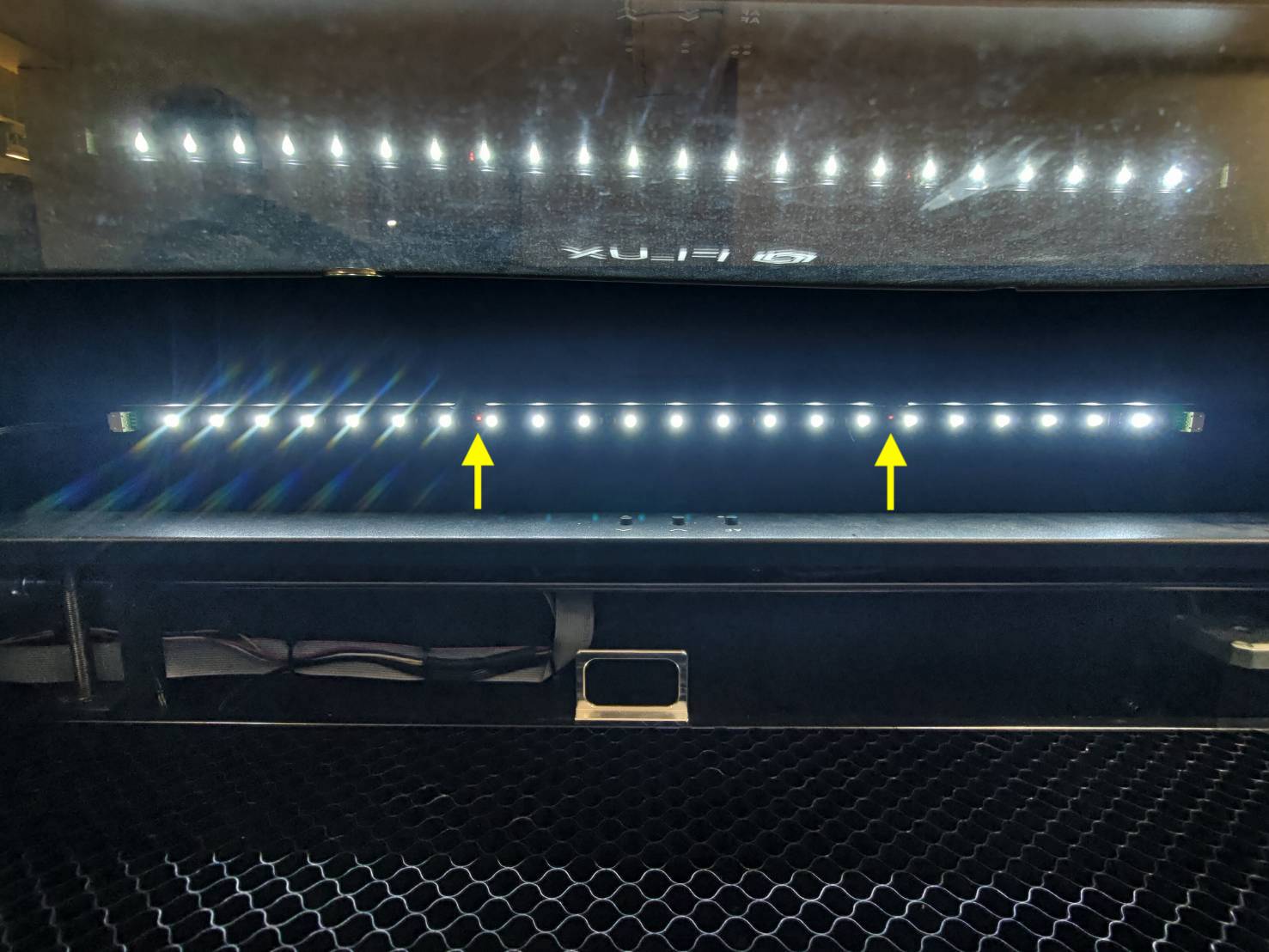

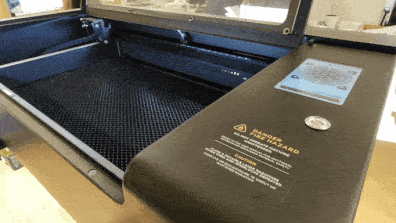

• Le capteur de porte est intégré dans les voyants LED du châssis. Veuillez regarder la vidéo ci-dessous pour le trouver.

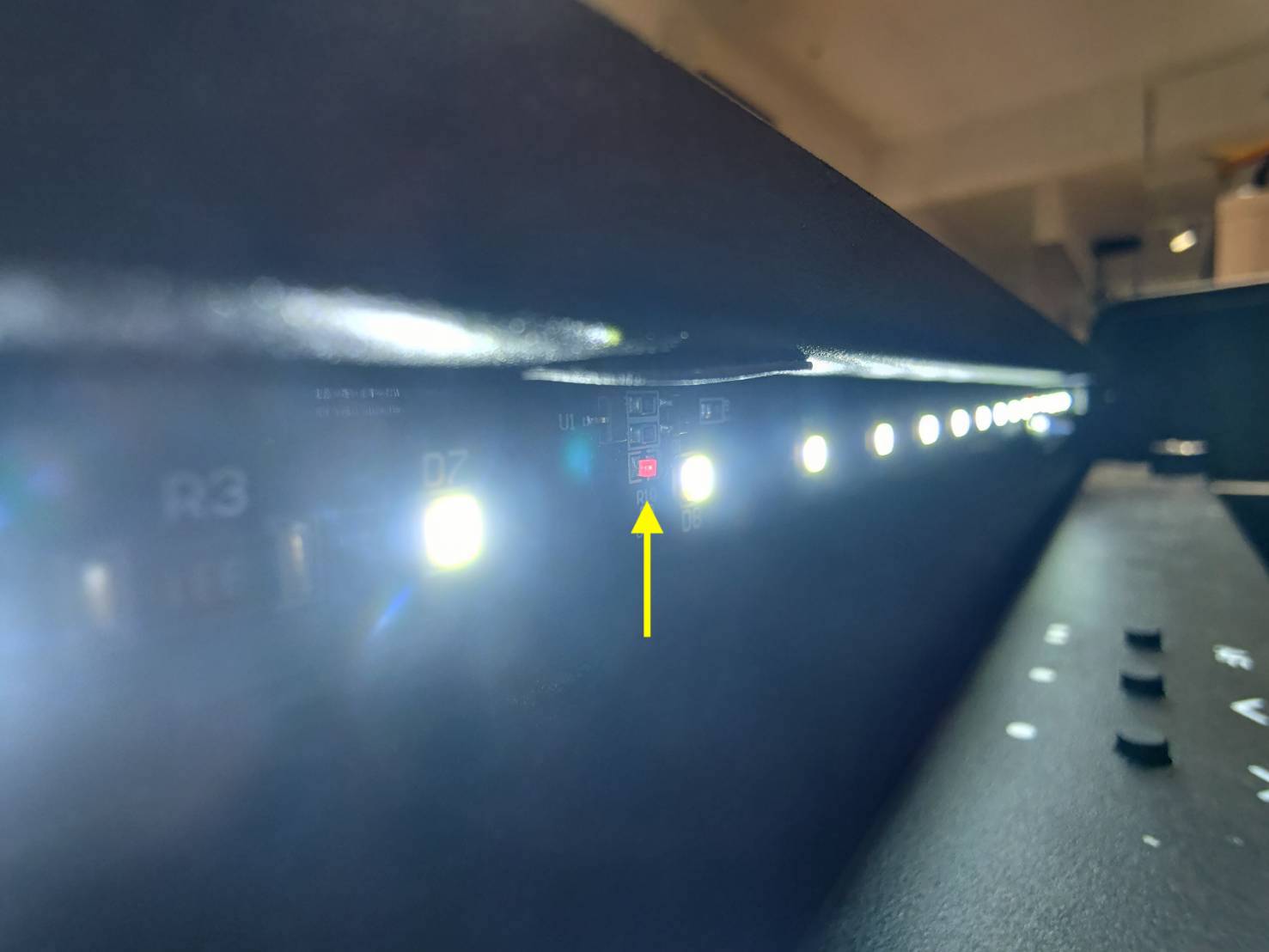

• Le capteur de porte aura deux voyants LED rouges et ils seront toujours allumés.

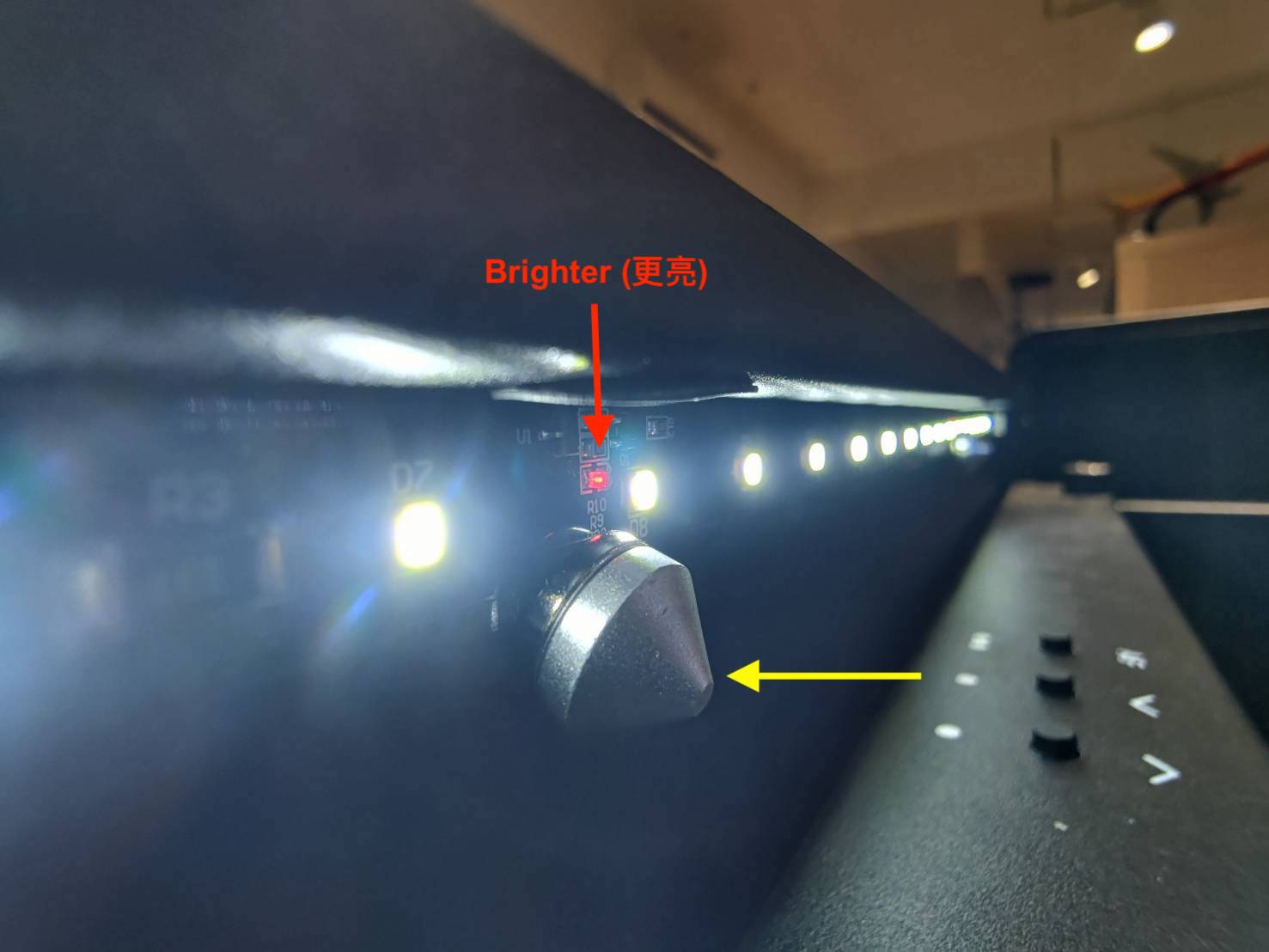

• Placez les entretoises coniques près des deux voyants LED. La lumière devrait être "plus brillante" lorsqu'il détecte un aimant. Lorsque les deux LED détectent des aimants en même temps, un signal de porte fermée est envoyé au système et l'icône sur le panneau est modifiée.




• Une fois que vous avez mis les entretoises coniques en place, veuillez fermer la porte.



• Remettez le réglage du taux de puissance sur x1.00.



• Exécutez la même tâche et voyez comment cela se passe.
  • S'il a échoué au centre la dernière fois, retestez le centre.
  • S'il a échoué dans la zone en bas à droite la dernière fois, retestez la zone en bas à droite.


• Après avoir exécuté la tâche, éteignez la machine et retirez les entretoises coniques.


Déterminez votre résultat et la prochaine action à entreprendre:

Étape 5 - Vérifiez la valeur de la courbe de puissance

La sortie laser peut être affectée par le réglage de la courbe de puissance.

•  Veuillez vous référer au lien ci-dessous pour régler la courbe de puissance à 350.
  (La valeur basse/gauche n'a pas besoin d'être modifiée.)
  5-28 Ajustement de la courbe de puissance


• Passez cette étape pour aller à l'Étape 6 si la valeur haute/droite est déjà à 350.


• Exécutez la même tâche et voyez comment cela se passe.
  • S'il a échoué au centre la dernière fois, retestez le centre.
  • S'il a échoué dans la zone en bas à droite la dernière fois, retestez la zone en bas à droite.

Déterminez votre résultat et la prochaine action à entreprendre:

Étape 6 - Augmentez le taux de puissance et réduisez la vitesse

Afin de cerner le problème, nous allons vérifier si l'augmentation du taux de puissance et la réduction de la vitesse peuvent améliorer le résultat de la coupe.

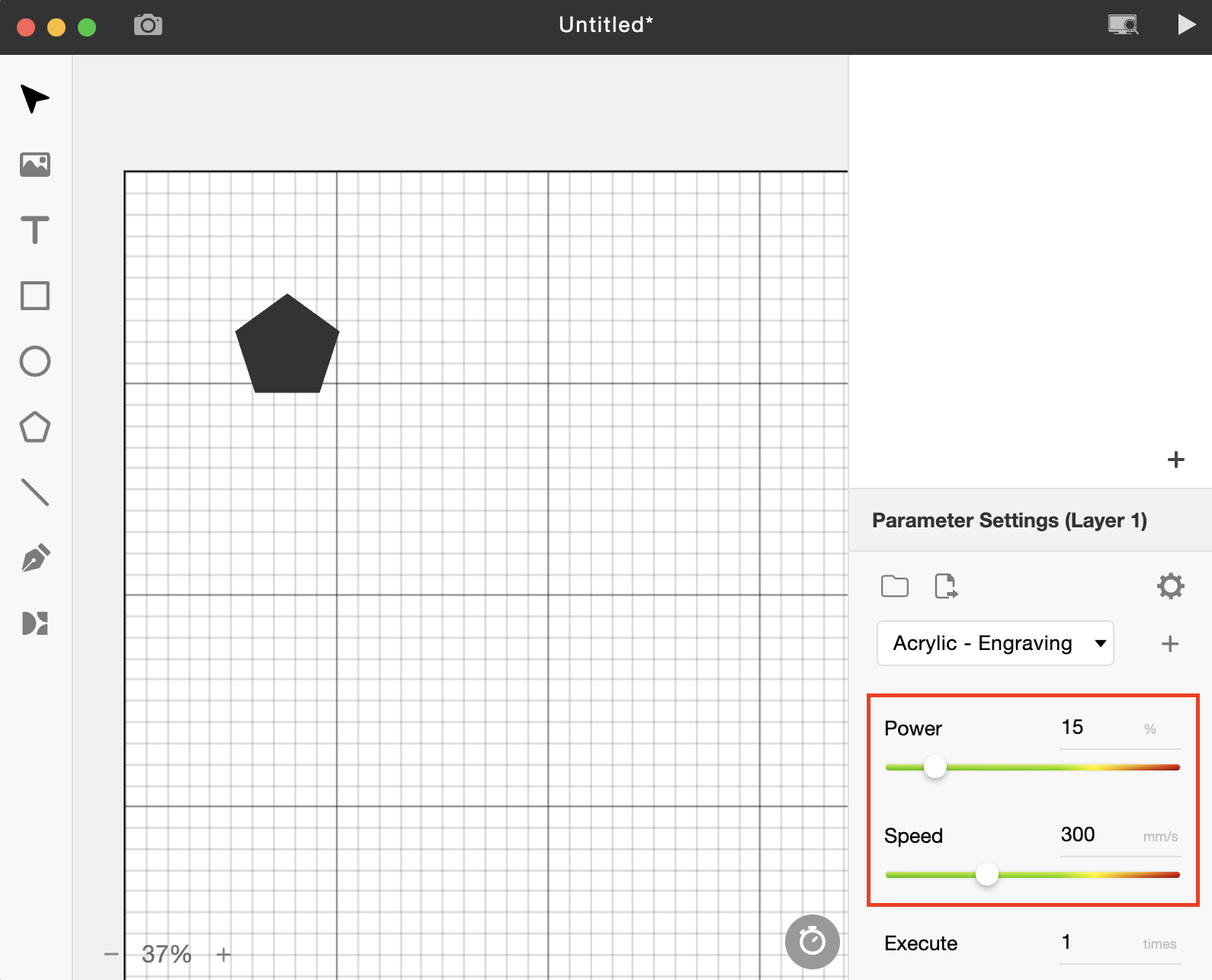

• Beam Studio:


• Augmentez le taux de puissance par défaut de 20%.
  (Si la valeur par défaut est de 15%, alors 15% + 20% = 35% sera défini)


• Réduisez la vitesse par défaut de moitié.
  (Si la valeur par défaut est de 300mm/s, alors 300mm/s *0.5 = 150mm/s sera défini)


• Exécutez la même tâche et voyez comment cela se passe.
  • S'il a échoué au centre la dernière fois, retestez le centre.
  • S'il a échoué dans la zone en bas à droite la dernière fois, retestez la zone en bas à droite.

Déterminez votre résultat et la prochaine action à entreprendre:
