Description
La raison pour laquelle un laser ne parvient pas à émettre peut être complexe. Cela peut être causé par un tube laser détérioré, une alimentation laser défectueuse (Laser PSU) ou une défaillance du système, etc.
Veuillez suivre les étapes ci-dessous pour résoudre le problème.
Causes possibles
|
Outils
|
Étape 1
Veuillez vérifier la vidéo ci-dessous et déterminer si le symptôme est similaire à celui de votre machine.
(S'il n'y a pas d'émission laser lorsque la HEXA fonctionne et émet un fort bruit de craquement,
cela indique que le tube est cassé.)
Déterminez votre résultat et la prochaine action à entreprendre :
|
|
Étape 1.1
Veuillez vérifier si votre application est similaire aux descriptions suivantes.
- Pas de sortie laser à des taux de puissance faibles d'environ 10%.
- La sortie laser est trop forte à des taux de puissance faibles. (Le résultat de la gravure est trop foncé ou devient une coupe, etc.)
Déterminez votre résultat et la prochaine action à entreprendre :
|
|
Étape 2
Assurez-vous que les paramètres de taux de puissance et de vitesse sont corrects dans le logiciel.
Déterminez votre résultat et la prochaine action à entreprendre :
|
|
Étape 2.1
Doublez vos paramètres de taux de puissance, démarrez la tâche et voyez si le laser émet.
(Par exemple, si votre taux de puissance est de 15% à l'origine, augmentez-le à 30% et démarrez la tâche.)
Déterminez votre résultat et la prochaine action à entreprendre :
|
|
Étape 3
Éteignez la machine.

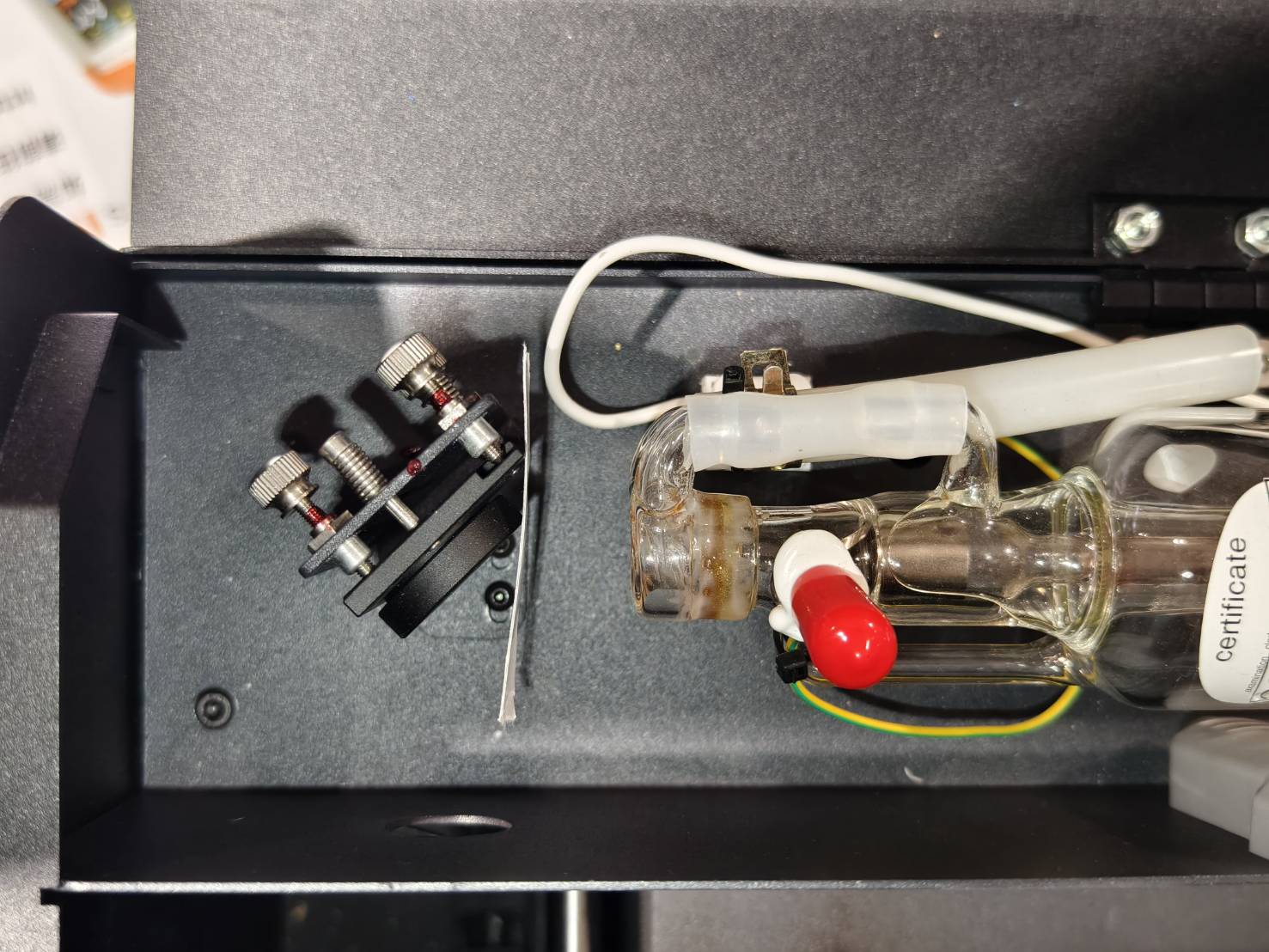

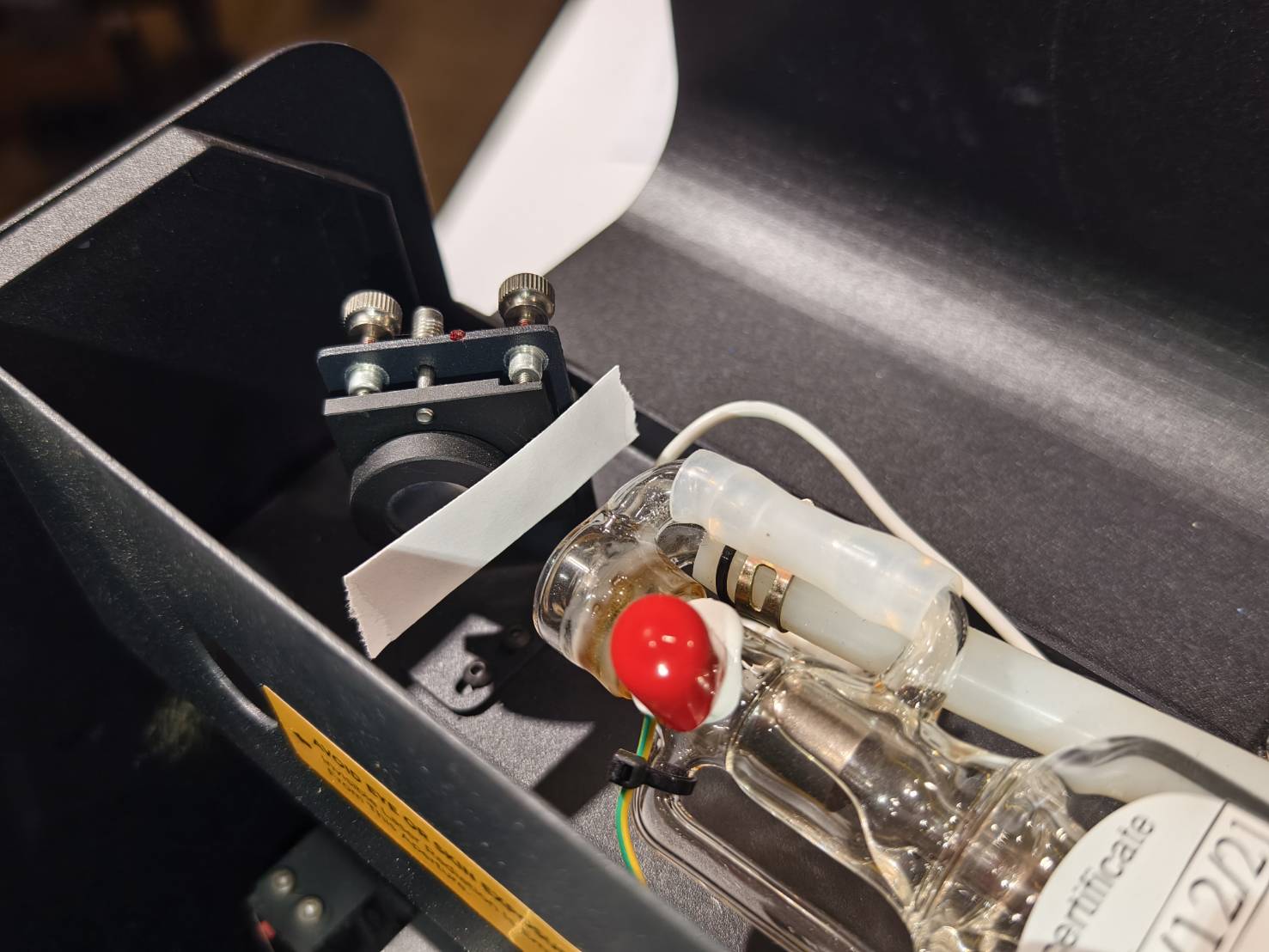

Ouvrez le couvercle arrière et placez un nouveau ruban adhésif double face sur le premier miroir.
Si votre machine a deux aimants sur le couvercle arrière, le couvercle doit être remis en place.
Après avoir placé le ruban adhésif, veuillez passer à l'Étape 3.1.

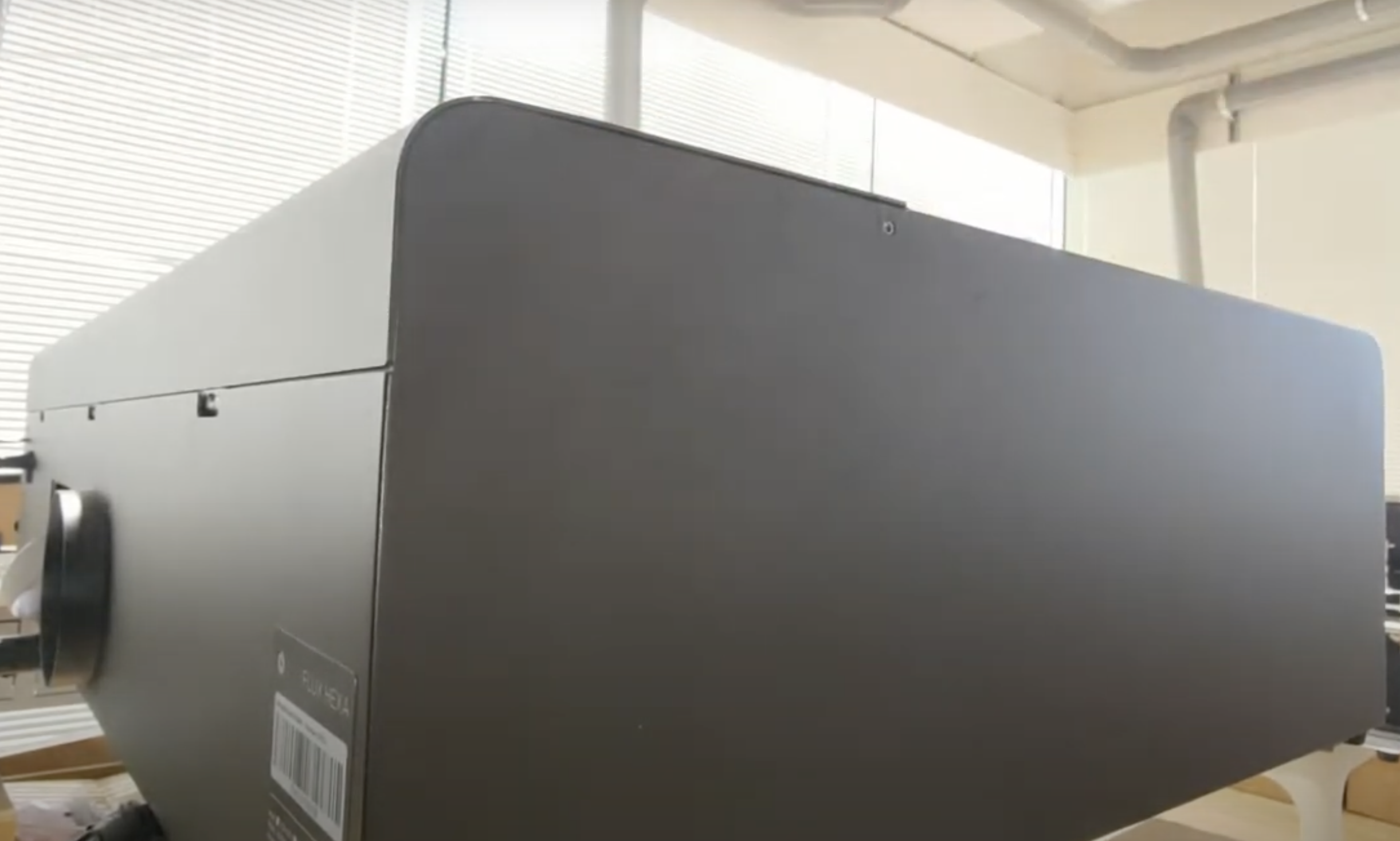

- Utilisez un tournevis T8 pour dévisser les vis à l'arrière de la machine, et le couvercle arrière pourra ensuite être retiré. (Vous pouvez vous référer à la vidéo qui montre le clip d'ouverture du couvercle arrière.)

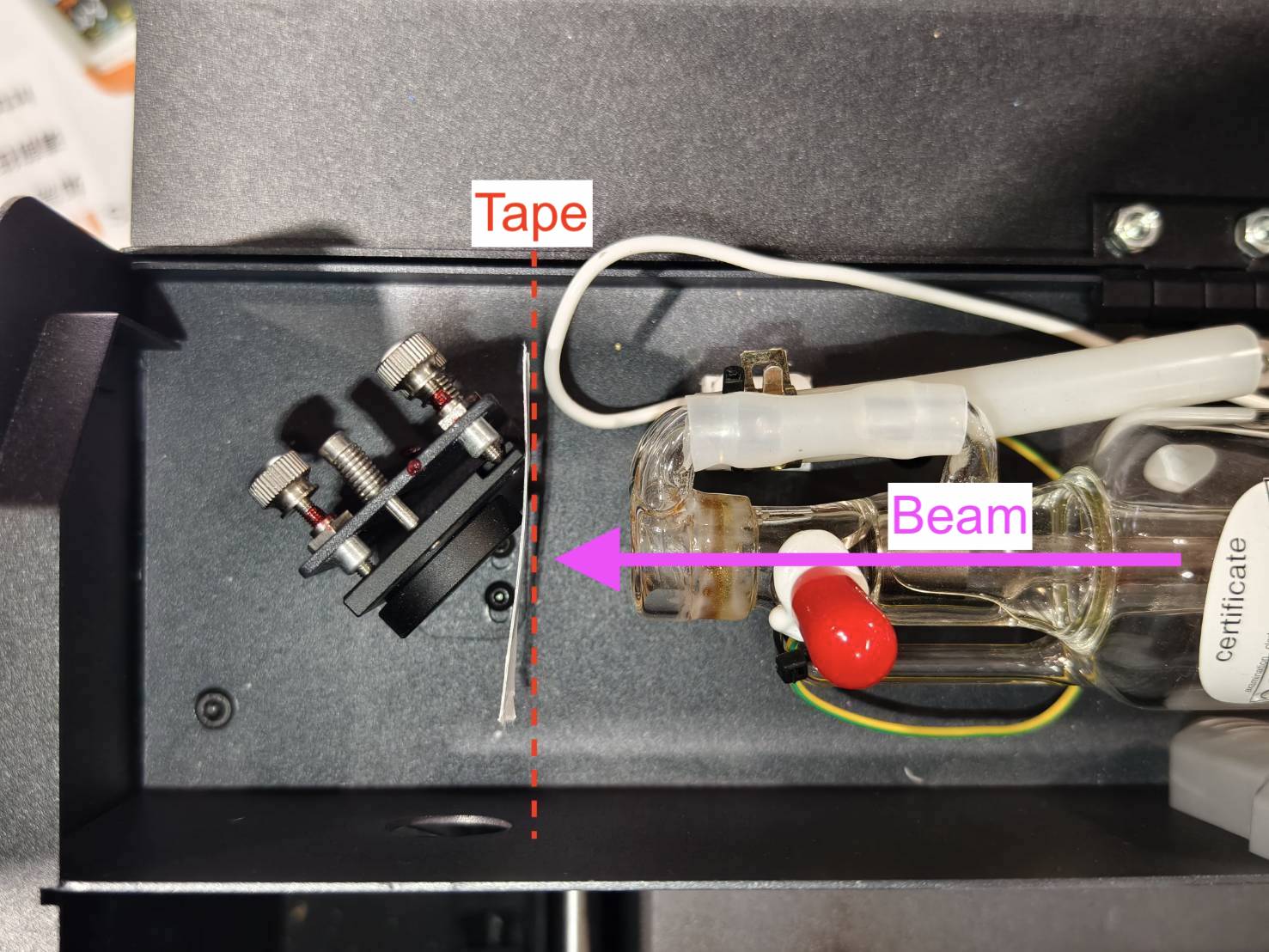

- Placez le ruban adhésif sur le miroir de manière à ce qu'il forme un angle de 90 degrés par rapport au faisceau.
- Fermez le couvercle arrière.
l'Étape 3.1
Effectuez 5 impulsions et vérifiez si le ruban adhésif présente une marque de brûlure.
(Veuillez vous référer aux exemples pour déterminer le résultat du ruban adhésif.)
A. Allumez la machine.
B. Fermez le couvercle.
C. Entrez en mode Maintenance et attendez que le processus de référencement soit terminé.

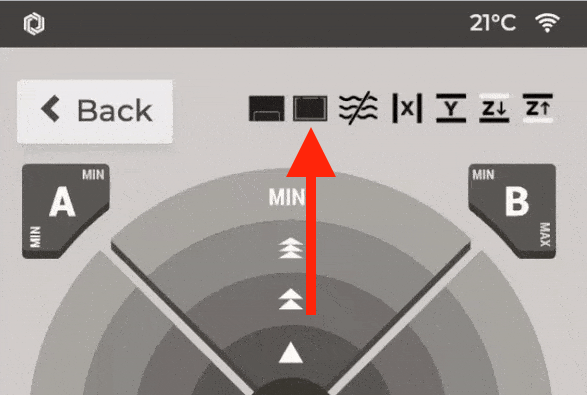

(Assurez-vous que l'icône de porte est fermée, sinon vous ne pourrez pas effectuer d'impulsion.)

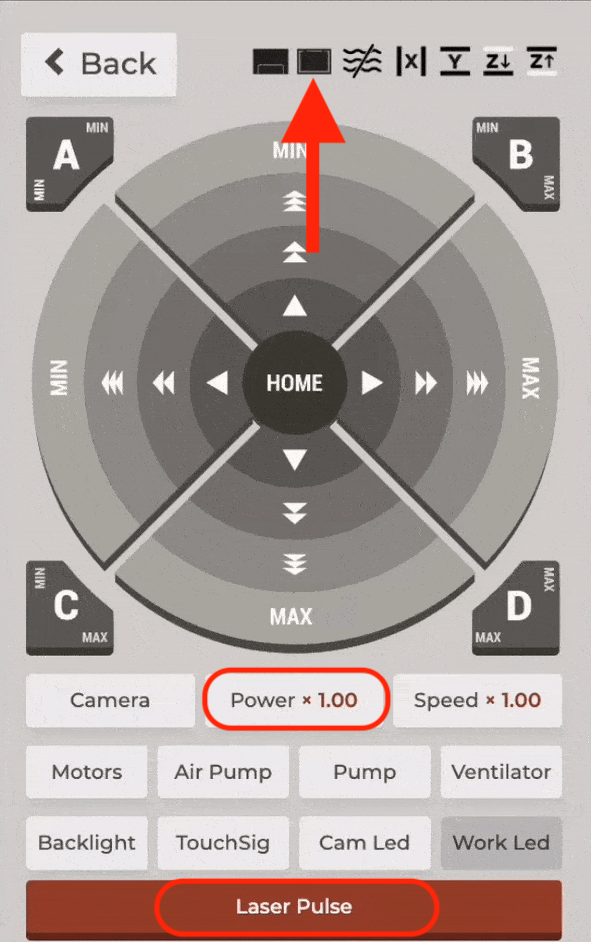

D. Trouvez le bouton Impulsion.
E. Une pression = une impulsion, deux pressions = deux impulsions, et ainsi de suite.
F. Vérifiez le ruban adhésif
⚠︎ Veuillez toujours effectuer des impulsions lorsque le couvercle est fermé.
Exemples de résultats de ruban adhésif
Bon exemple - Rond et fort |
Mauvais exemple -
|
Déterminez votre résultat et la prochaine action à entreprendre :
|
|
|
Étape 3.2
- Utilisez un nouveau ruban adhésif sur le premier miroir.
-
Pour des raisons de sécurité, veuillez régler le taux de puissance sur x0.01 pour vous assurer qu'il n'y a pas d'impulsions pendant vos tests.
-
Le capteur de porte est intégré dans les voyants LED du châssis. Veuillez regarder la vidéo ci-dessous pour le trouver.
- Le capteur de porte aura deux voyants LED rouges, et ils seront toujours allumés.
- Placez les entretoises coniques (aimants) près des deux voyants LED. La lumière devrait être "plus brillante" lorsqu'elle détecte un aimant. Lorsque les deux LED détectent des aimants en même temps, un signal de porte fermée sera envoyé au système et l'icône sur le panneau sera modifiée.
- Une fois que vous avez mis en place les entretoises coniques, veuillez fermer la porte.
- Remettez le réglage du taux de puissance sur x1.00, assurez-vous que l'icône est fermée,
et ensuite faites 5 impulsions. (Veuillez vous référer à exemples pour déterminer le résultat du ruban adhésif.)
Déterminez votre résultat et la prochaine action à entreprendre :
|
|
|
Étape 4
- Éteignez la machine.

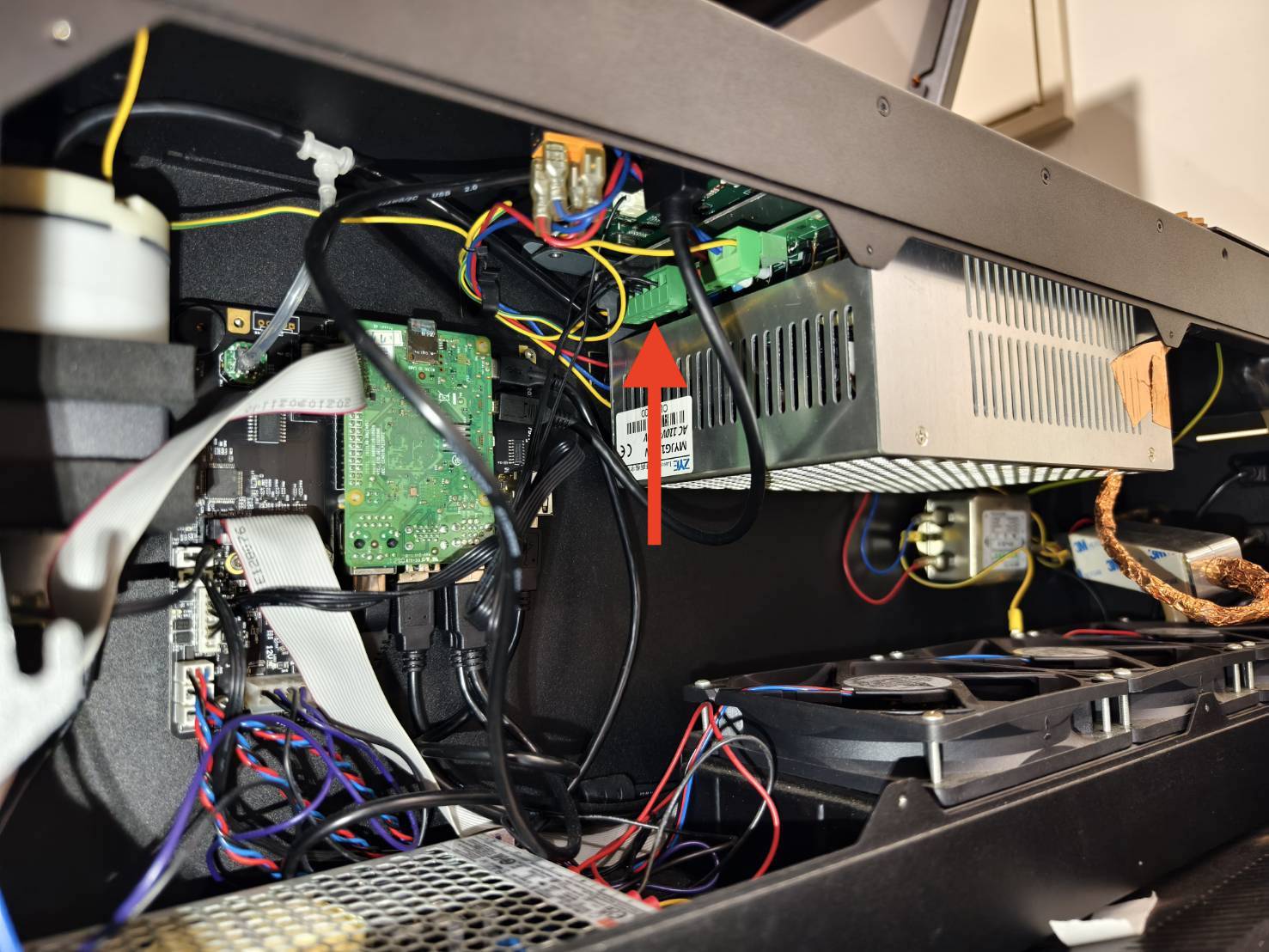

Retirez le couvercle latéral en dévissant ces vis T8 et débranchez les deux extensions USB. (Reportez-vous au schéma si votre carte de circuit imprimé n'est pas la même que sur la photo.)

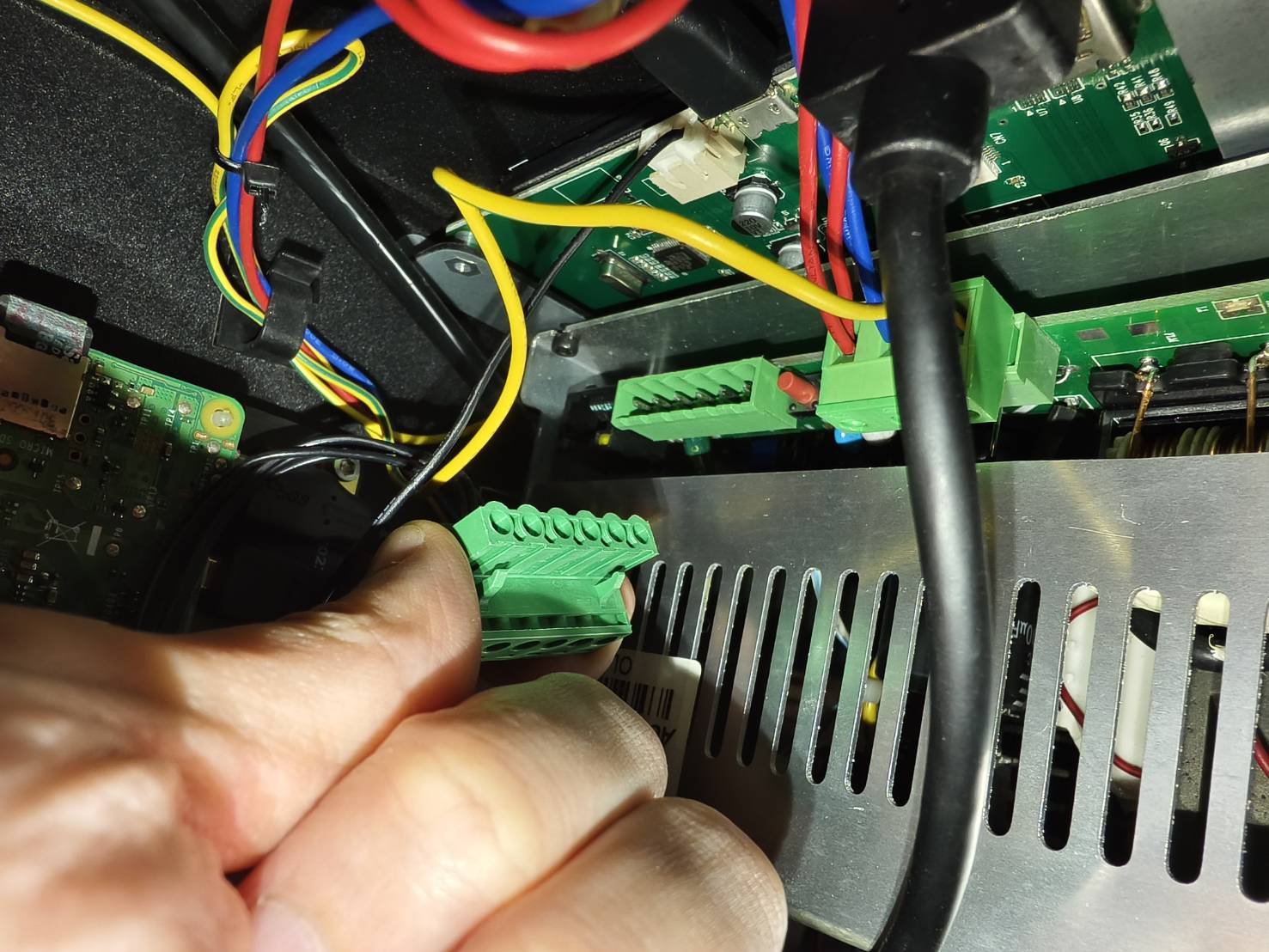

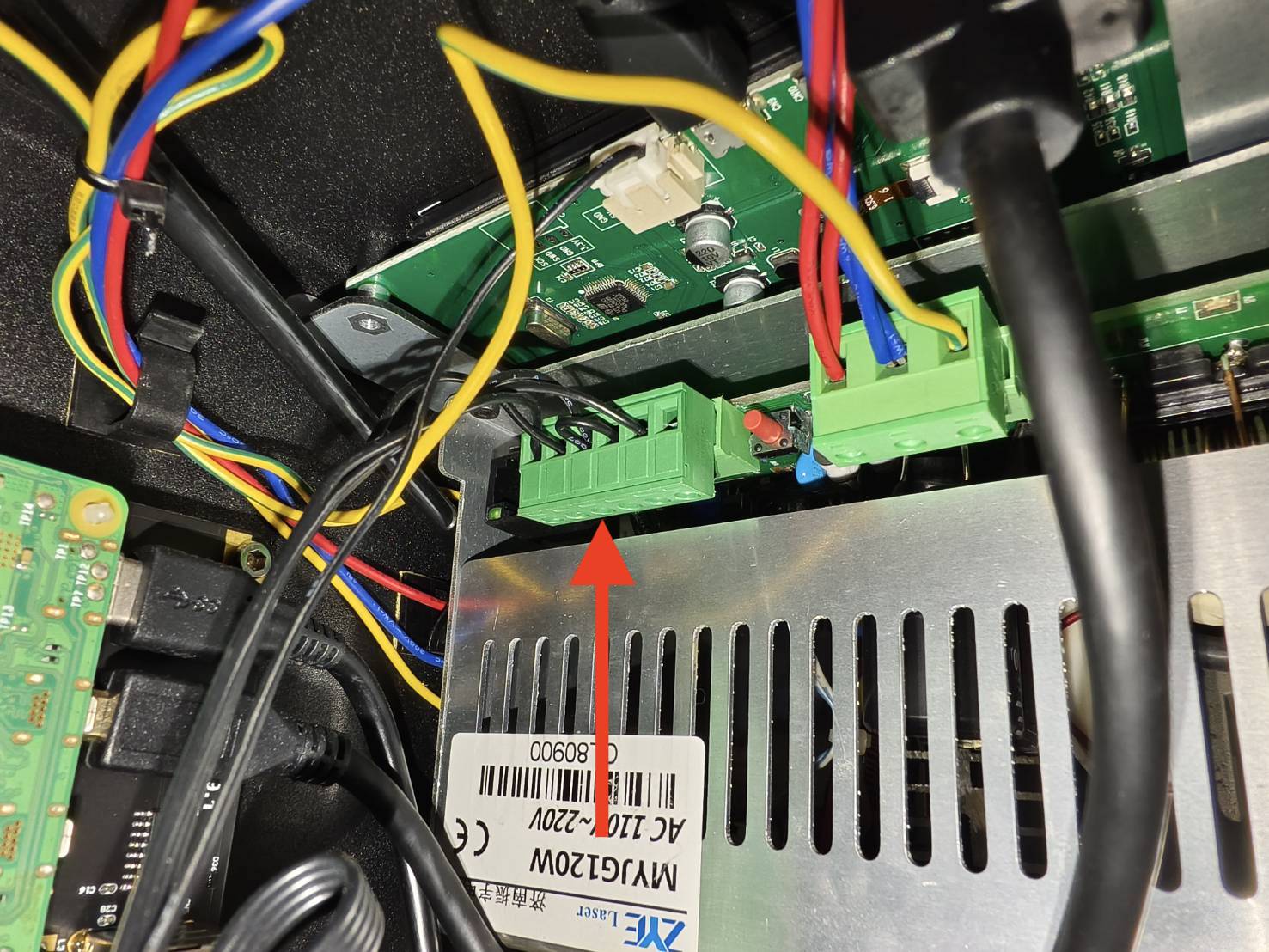

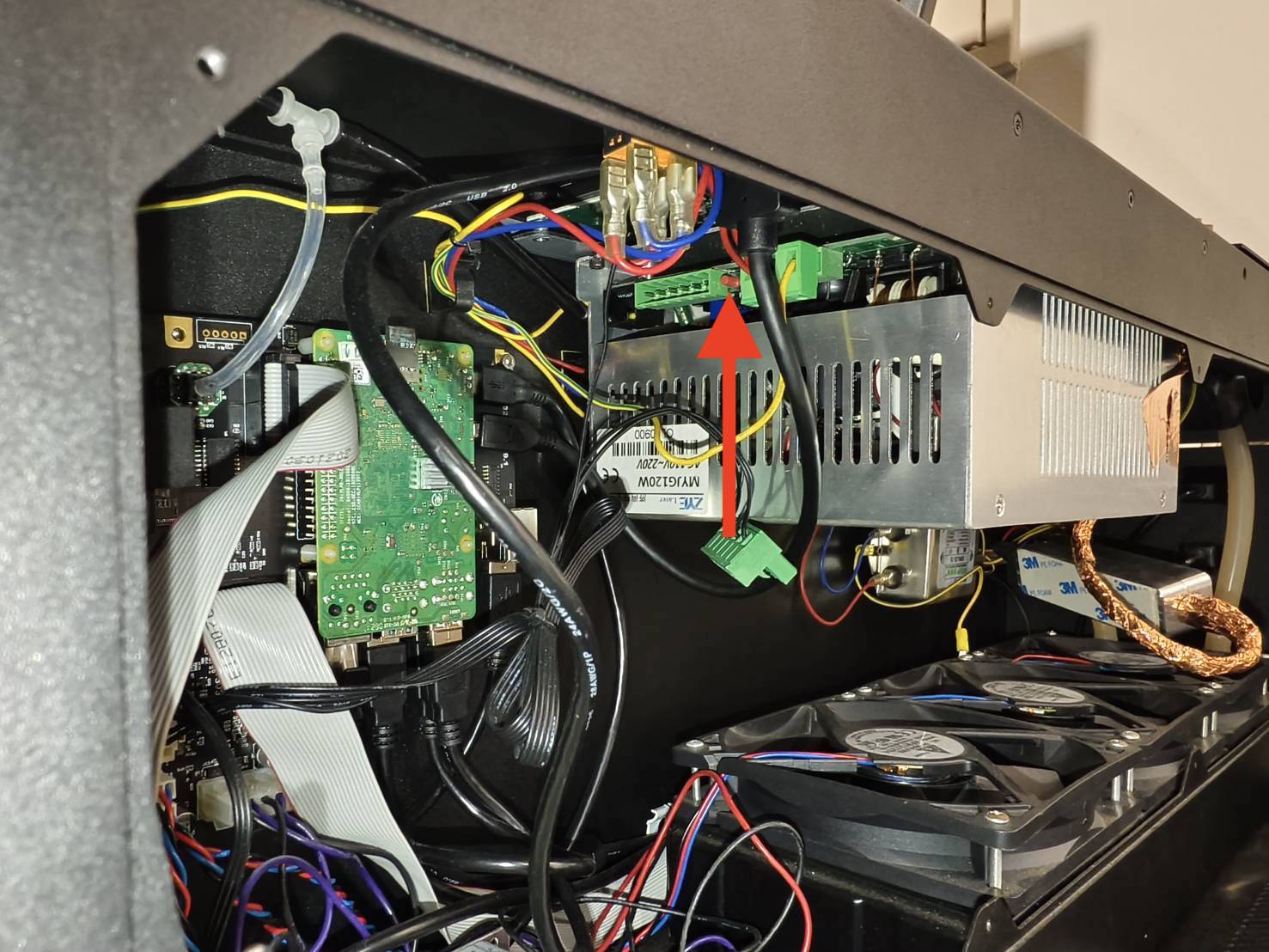

- Débranchez le câble de commande laser sur l'alimentation électrique du laser.
- Après avoir débranché le câble, allez à Étape 4.1.
Étape 4.1
Veuillez porter des gants en caoutchouc avant la prochaine action.

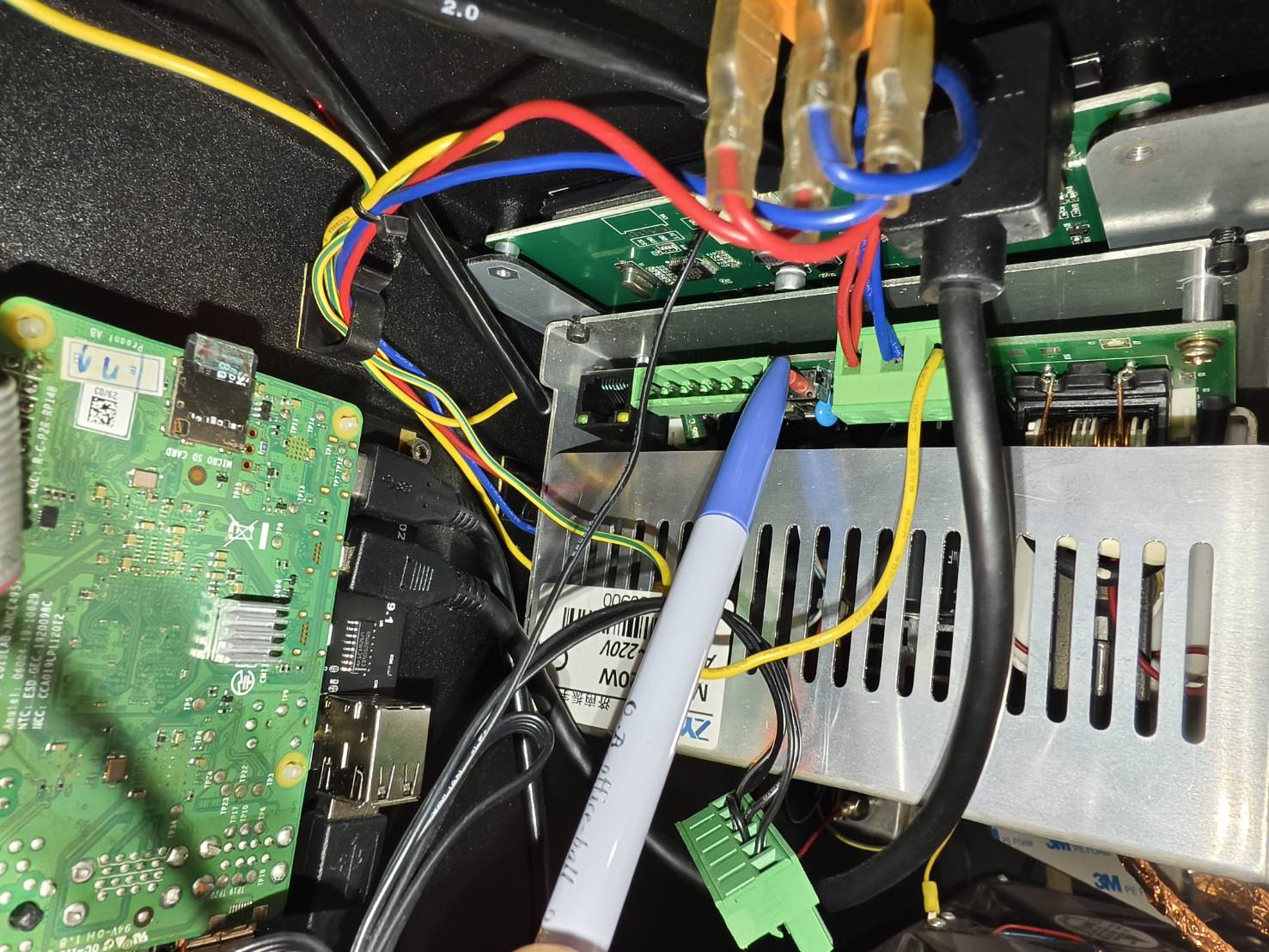

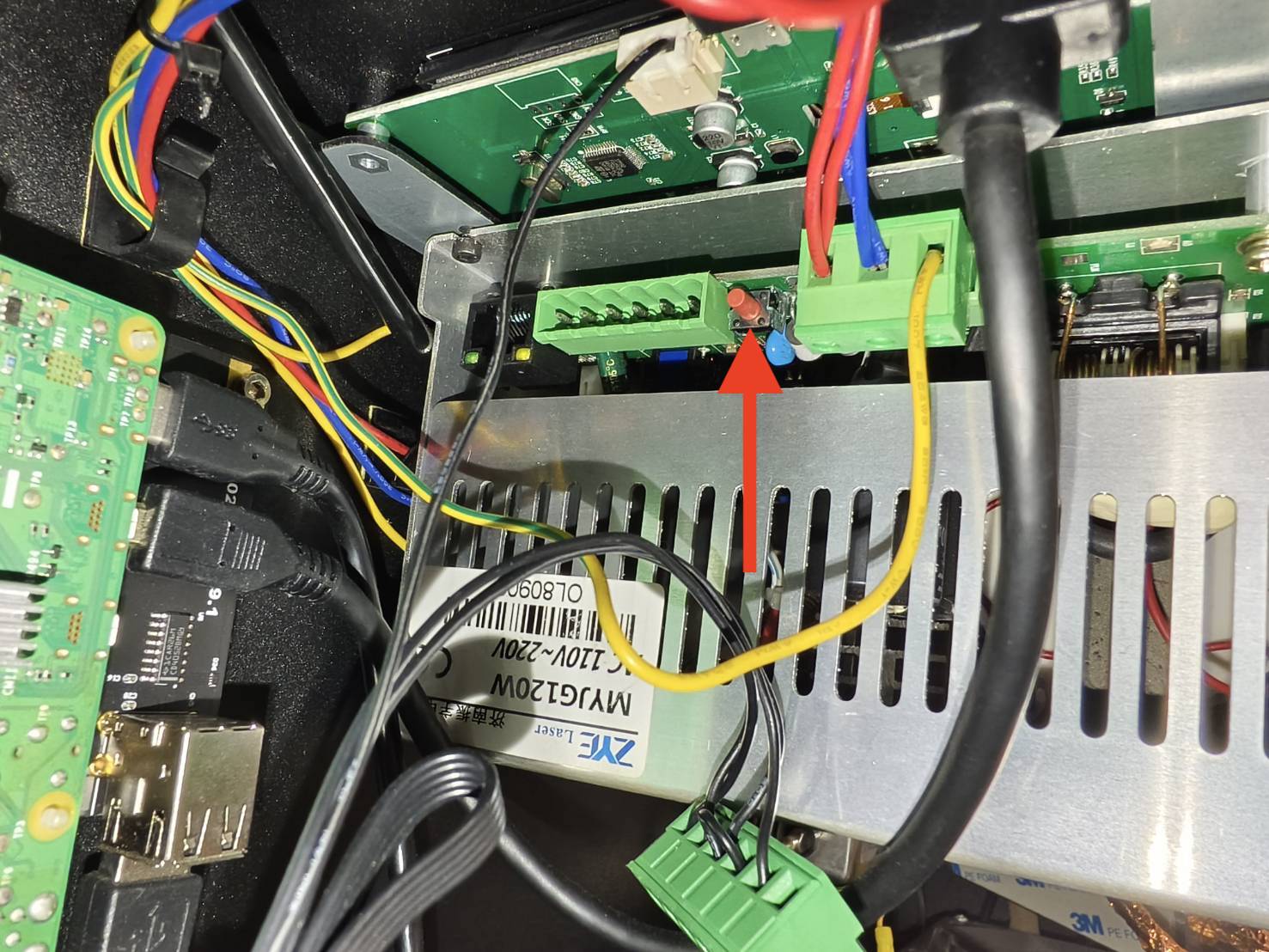

Allumez la machine. Appuyez deux fois sur le bouton de force laser ou maintenez-le enfoncé pendant 1 à 2 secondes avec un stylo ou un crayon et vérifiez la sortie laser sur la bande.
(Veuillez vous référer aux exemples pour déterminer le résultat du ruban adhésif.)
Déterminez votre résultat et la prochaine action à entreprendre :
|
|
|
Étape 5
- Rebranchez le câble de commande laser.
- Allumez la machine et réinitialisez-la aux paramètres d'usine.
Reportez-vous à l'article, 5-30 Réinitialisation aux paramètres d'usine.
- Après la réinitialisation, veuillez aller à Étape 5.1.
Étape 5.1
Utilisez un nouveau ruban adhésif à 2 couches et faites 5 impulsions pour voir si le ruban a une marque de brûlure.
(Veuillez vous référer aux exemples pour déterminer le résultat du ruban adhésif.)
Déterminez votre résultat et la prochaine action à entreprendre :
|
|
|
Étape 6
- Utilisez un nouveau ruban adhésif à 2 couches et placez-le sur le premier miroir.
- Augmentez le taux de puissance à x1.5 et faites 5 impulsions pour voir si la marque de brûlure devient plus forte.
(Veuillez vous référer aux exemples pour déterminer le résultat du ruban adhésif.)
Déterminez votre résultat et la prochaine action à entreprendre :
|
|
Contactez le support client
Veuillez suivre les instructions du lien ci-dessous pour signaler correctement un problème à votre revendeur local ou au support FLUX. [Contactez le service client]
*Les informations collectées, telles que les photos ou vidéos montrant le problème de votre machine dans cet article, devront être partagées avec le revendeur ou le support FLUX.
