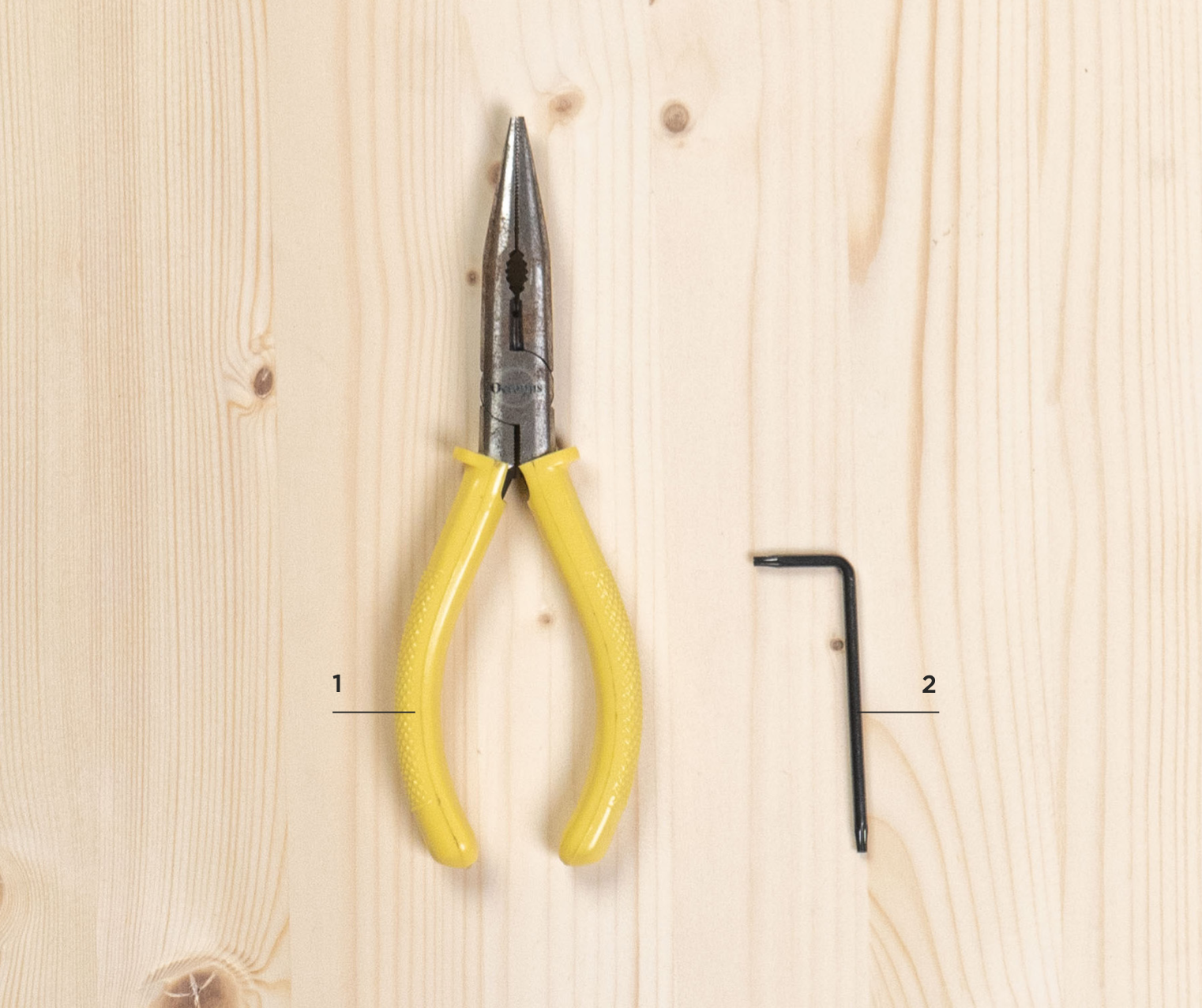

Articles de préparation : Auto-préparation : 1|Pince à becs fins
Inclus dans la boîte d'accessoires : 2|Tournevis Torx

___2021-11-29___2.33.09.png ___2022-07-25___9.54.51.png

Articles de test :

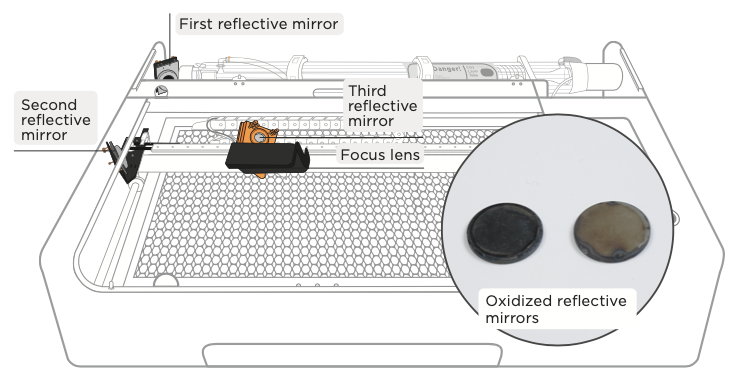

1. Vérifiez si les miroirs et la lentille sont oxydés ou cassés : S'il y a des taches noires, des taches blanches, etc. sur la surface du premier, deuxième et troisième miroir réfléchissant, ou s'il y a des rayures graves, et que les taches ne peuvent pas être enlevées par【Maintenance】Nettoyage des miroirs et de la lentille (p.138), ou si la lentille de focalisation est déformée ou cassée en raison d'une force externe, les miroirs et la lentille doivent être remplacés.

Étapes de remplacement :

Premier miroir réfléchissant :

a. Soulevez le couvercle arrière : Veuillez utiliser un tournevis Torx pour retirer les 2 vis de chaque côté du couvercle arrière, puis soulevez le couvercle.

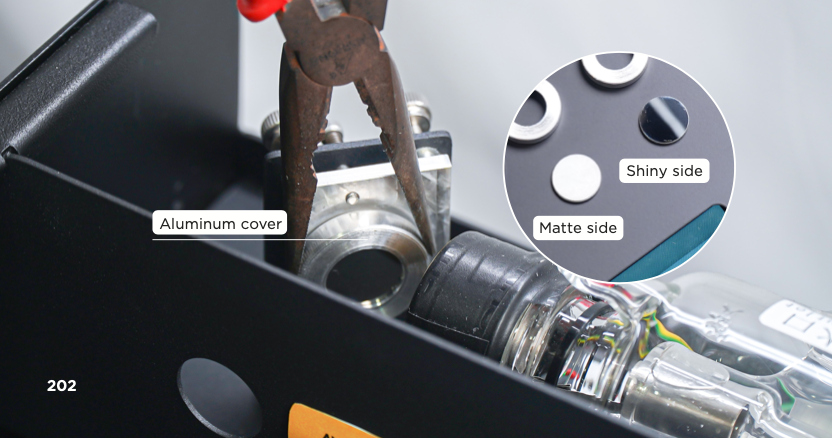

b. Desserrez le couvercle en aluminium : Desserrez le couvercle en aluminium qui fixe le miroir (face au miroir et tournez dans le sens inverse des aiguilles d'une montre), s'il ne peut pas être tourné, utilisez une pince à becs fins pour serrer le cadre en aluminium et tournez à nouveau >

c. Remplacez le miroir : Retirez l'ancien miroir > Placez le nouveau miroir avec le côté mat face au support de miroir (le faisceau laser frappera le côté brillant) >
d. Serrez le couvercle en aluminium : Resserrez le couvercle en aluminium sur le support de miroir.

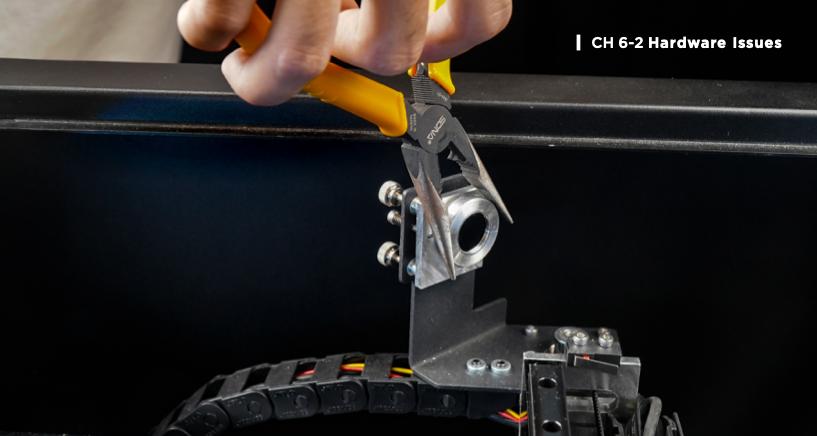

Deuxième miroir réfléchissant : Après avoir ouvert le couvercle de la porte, suivez les étapes b~d du premier miroir réfléchissant (la position du deuxième miroir réfléchissant est indiquée sur l'image à la p.202).

Troisième miroir réfléchissant :

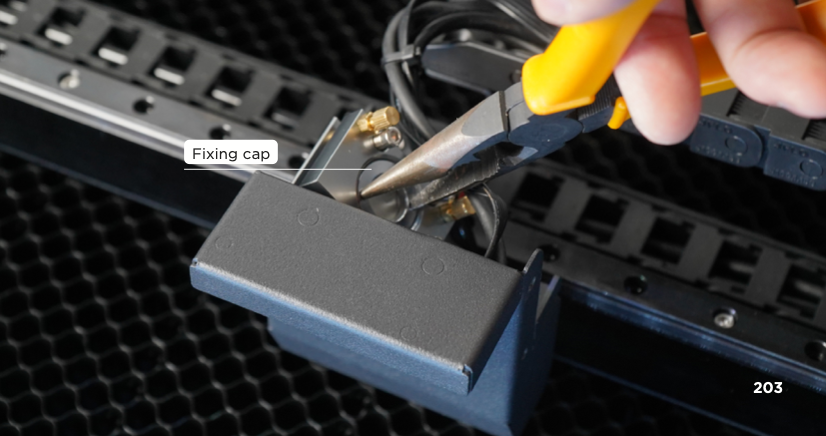

a. Desserrez le capuchon de fixation : Utilisez la pince à becs fins pour tenir les deux points ronds du capuchon de fixation du miroir, et dévissez le capuchon de fixation dans le sens inverse des aiguilles d'une montre >

b. Remplacez le miroir : Retirez l'ancien miroir, vous pouvez retirer le miroir de la zone d'entrée du laser > Placez le nouveau miroir avec le côté brillant face au support de miroir >

c. Serrez le capuchon fixe : Utilisez une pince à becs fins pour tenir les deux points ronds du capuchon de fixation du miroir, et serrez le capuchon de fixation dans le sens des aiguilles d'une montre. ___2022-07-25___9.57.06.png


Lentille de focalisation :

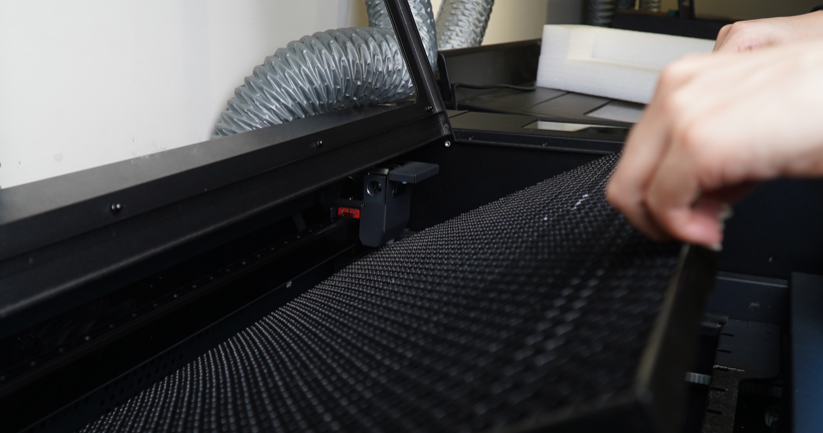

a. Retirez la table en nid d'abeille【Maintenance】Nettoyage de la table en nid d'abeille, étape 1 (p.135). >

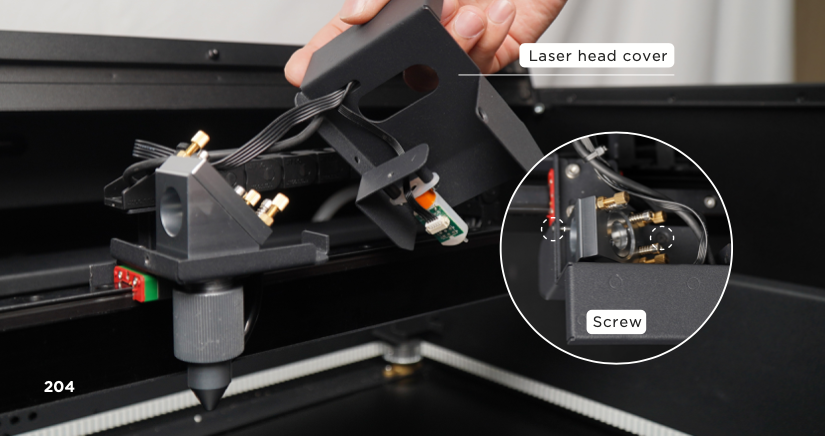

b. Déplacez le couvercle de la tête laser sur le côté : Desserrez 2 vis sur le couvercle de la tête laser avec un tournevis Torx, puis déplacez le couvercle sur le côté >

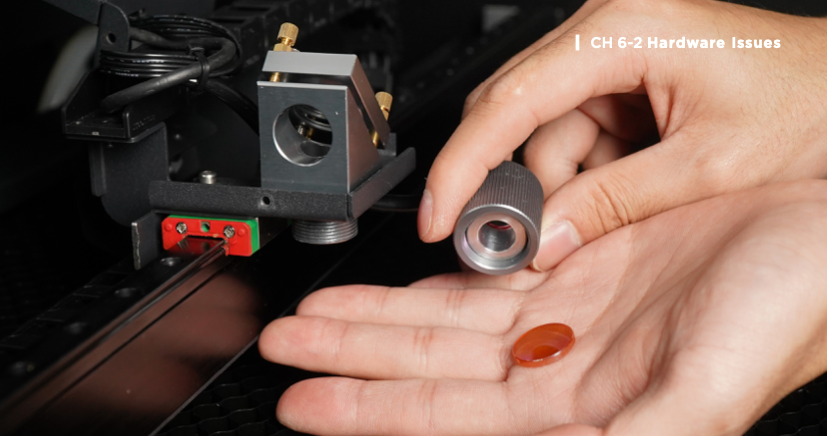

c. Retirez la tête laser: Dévissez la bague de fixation de la buse dans le sens des aiguilles d'une montre. Si elle ne peut pas être dévissée, utilisez une pince à becs pour aider > Retirez la tête laser et évitez que la lentille de focalisation ne soit éjectée > ___2022-07-25___9.58.09.png

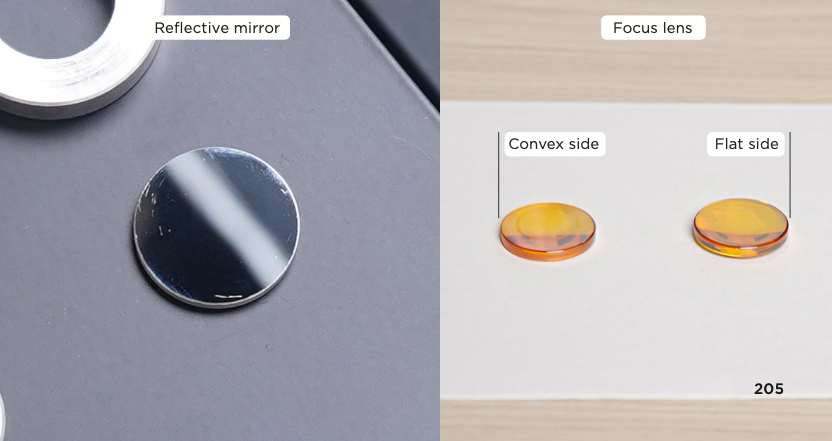

d. Remplacez la lentille : Retirez l'ancienne lentille > Placez la nouvelle lentille dans la tête laser avec le côté plat vers le bas (tenez le bord de la lentille et regardez à travers la lentille, vous pouvez vous voir sur le côté convexe, mais vous ne pouvez pas vous voir sur le côté plat) >

e. Remettez la tête laser en place : Remettez la tête laser en place > Serrez la bague de fixation de la buse dans le sens inverse des aiguilles d'une montre >

f. Serrez le couvercle de la tête laser : Serrez 2 vis sur le couvercle de la tête laser >

g. Remettez la table en nid d'abeille en place 【Maintenance】 Nettoyage de la table en nid d'abeille, étape 3 (p.135).

Enregistrements de dépannage :

1. Photo : Prenez des photos de

a. 3 miroirs réfléchissants (s'ils sont oxydés)
b. Lentille de focalisation (si elle est oxydée ou cassée)
