4-15 Réglage micrométrique de la distance focale

Veuillez suivre les instructions ci-dessous pour vérifier et ajuster la distance de mise au point :

Étape 1 :

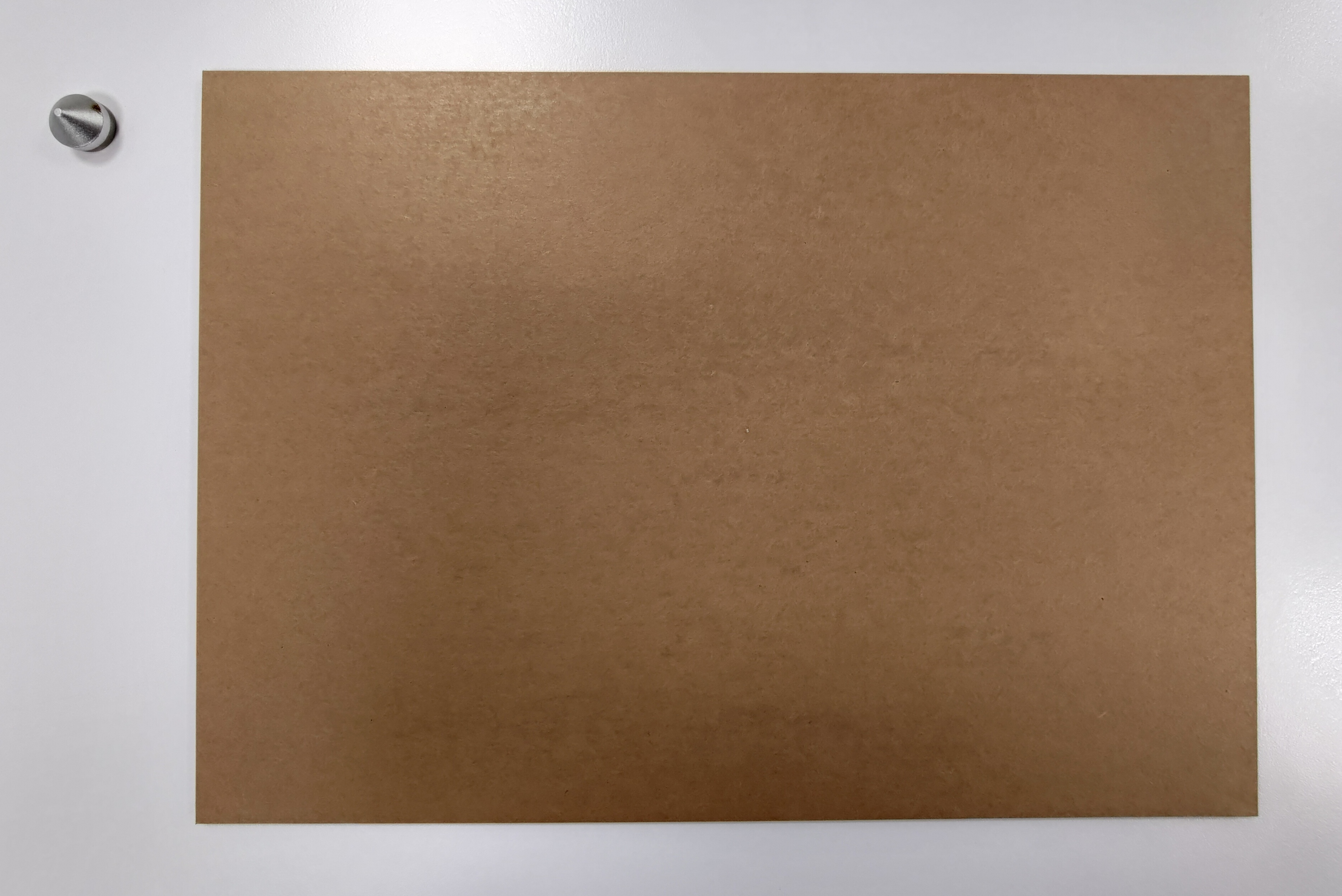

Préparez un morceau de matériau solide tel que de l'acrylique ou du bois, etc. et une entretoise conique fournie avec la machine dans la boîte d'accessoires.

Étape 2 :

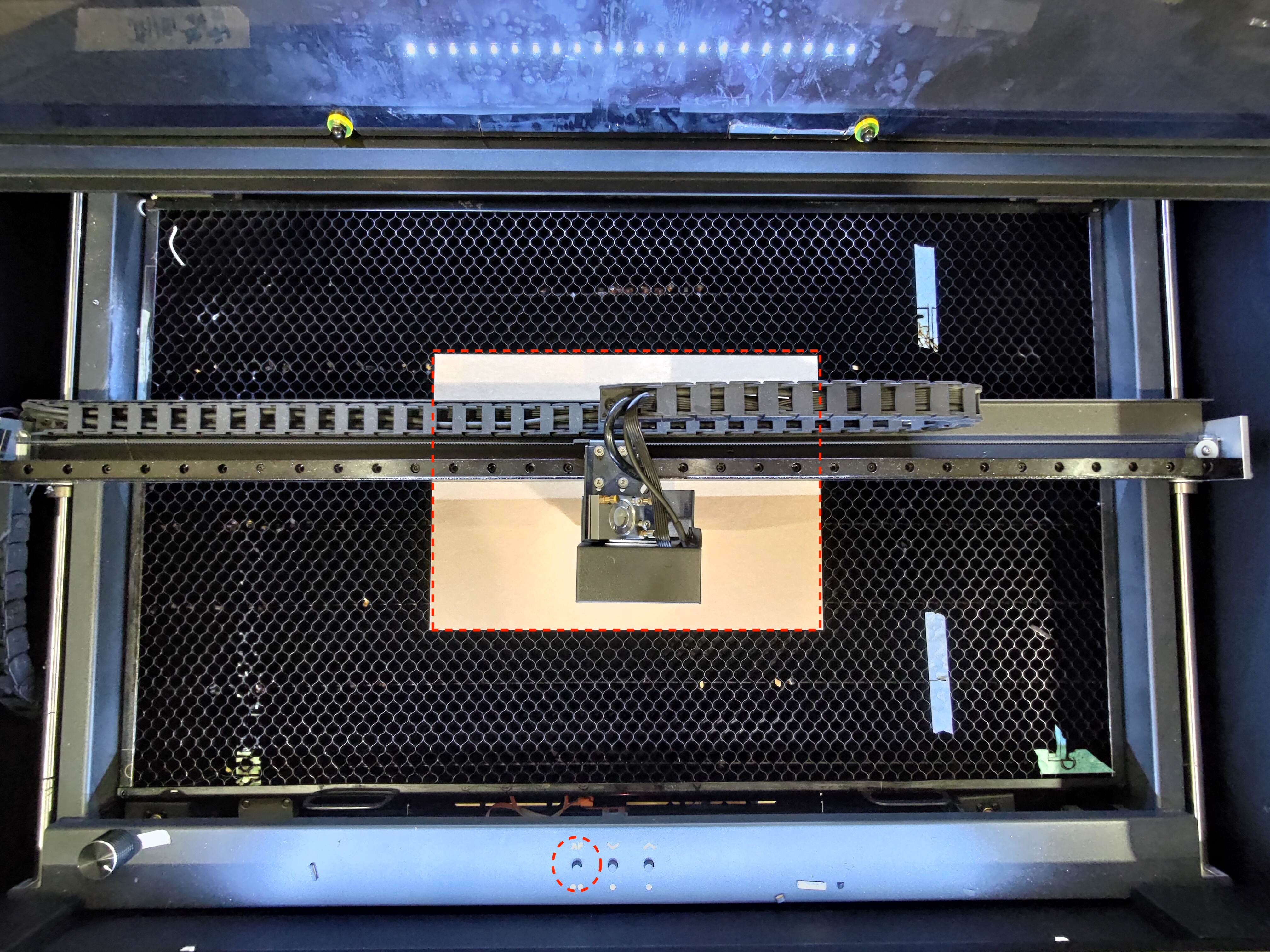

Placez le matériau au centre du lit et appuyez deux fois sur le bouton "AF" pour effectuer la mise au point automatique.

Étape 3 :
Utilisez l'entretoise conique (12mm) pour l'ajuster dans l'espace entre la pointe de la buse et la surface du matériau. Déterminez si votre distance de mise au point est trop courte ou trop longue.

Acceptable :

Trop court :

Trop long :

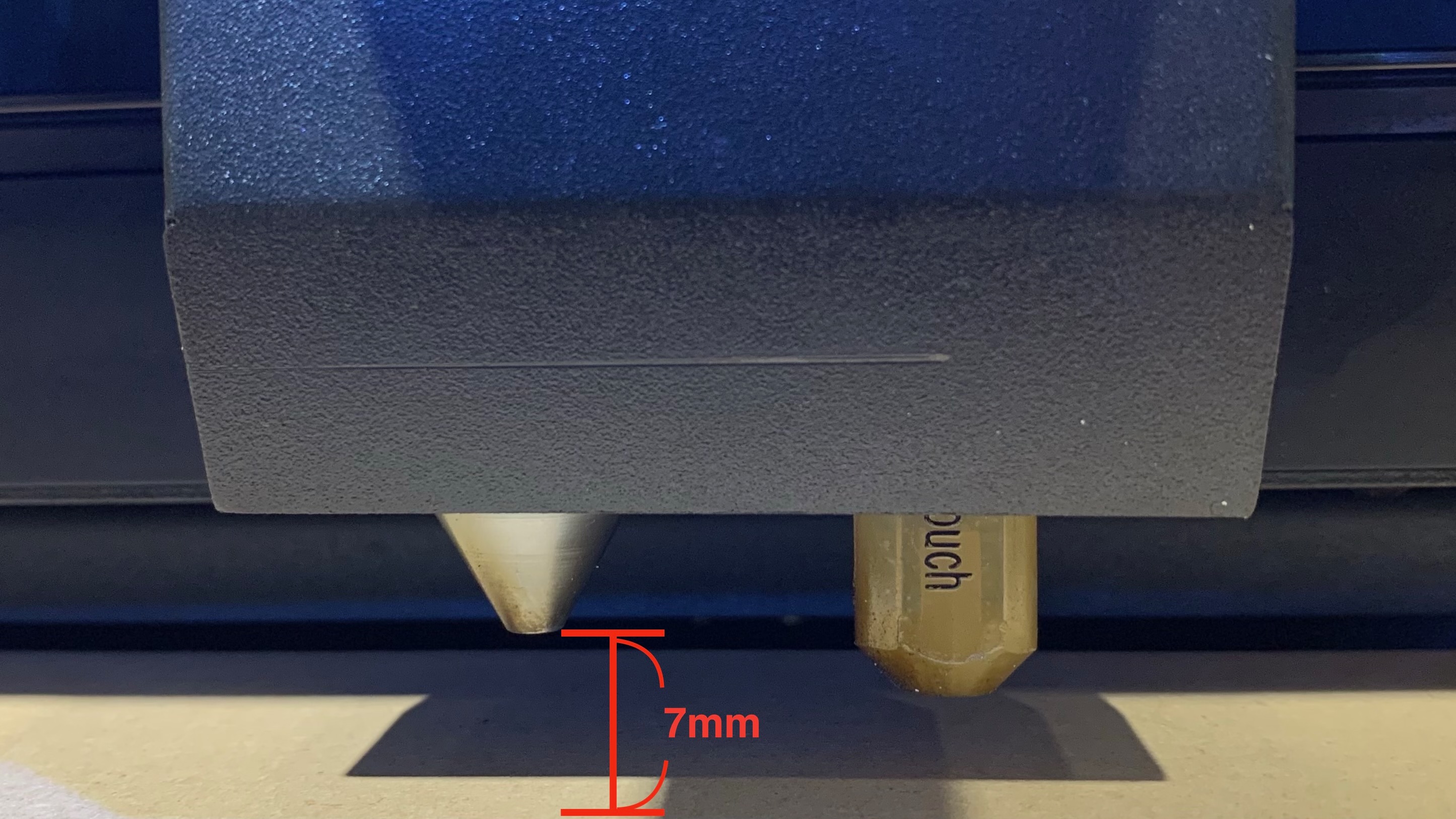

Pour l'accessoire de lentille courte de 1,5" (Link):

Étape 4 :
Allez à la page de réglage "Correction d'erreur de sonde"
(Machine >> Réglage matériel >> "Page suivante" >> Correction d'erreur de sonde)

Étape 5 :
Régler la valeur sur "-" abaissera le lit par unité de mm.
Régler la valeur sur "+" soulèvera le lit par unité de mm.


Exemple 1 :
Si votre entretoise conique ne peut pas s'ajuster, cela indique que vous avez une distance courte, vous devrez donc abaisser le lit en le réglant sur une valeur négative.


Exemple 2 :
Si votre entretoise conique peut s'ajuster, mais qu'il y a beaucoup d'espace entre le haut de l'entretoise et la pointe de la buse, cela indique que vous avez une longue distance, vous devrez donc soulever le lit en le réglant sur une valeur positive.
