4-13 Réglage avancé du trajet optique

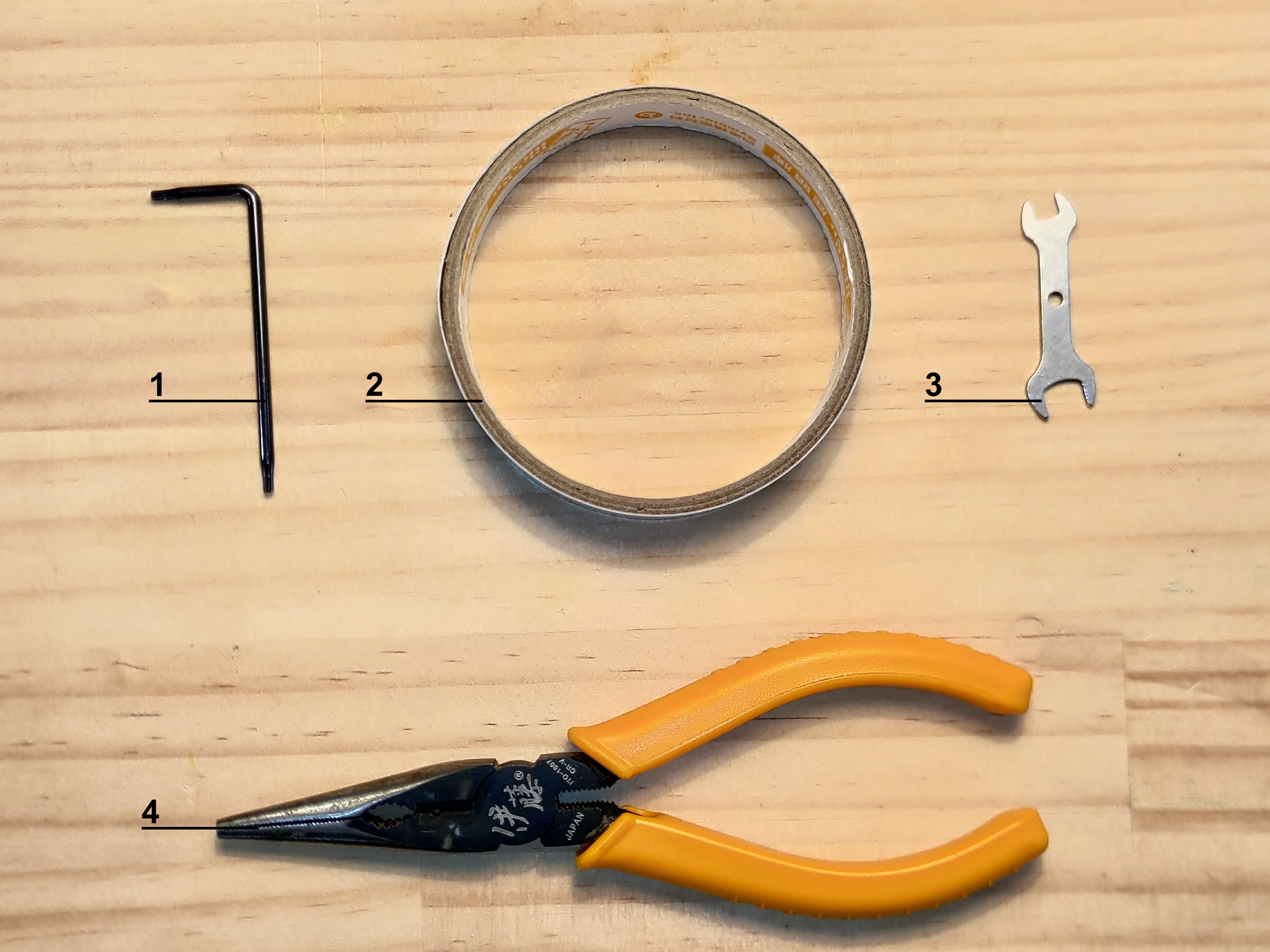

1｜Tournevis Torx
2｜Ruban adhésif double face
3｜Clé à deux têtes
4｜Pinces

Étape 2 - Démontage du capot de la tête laser

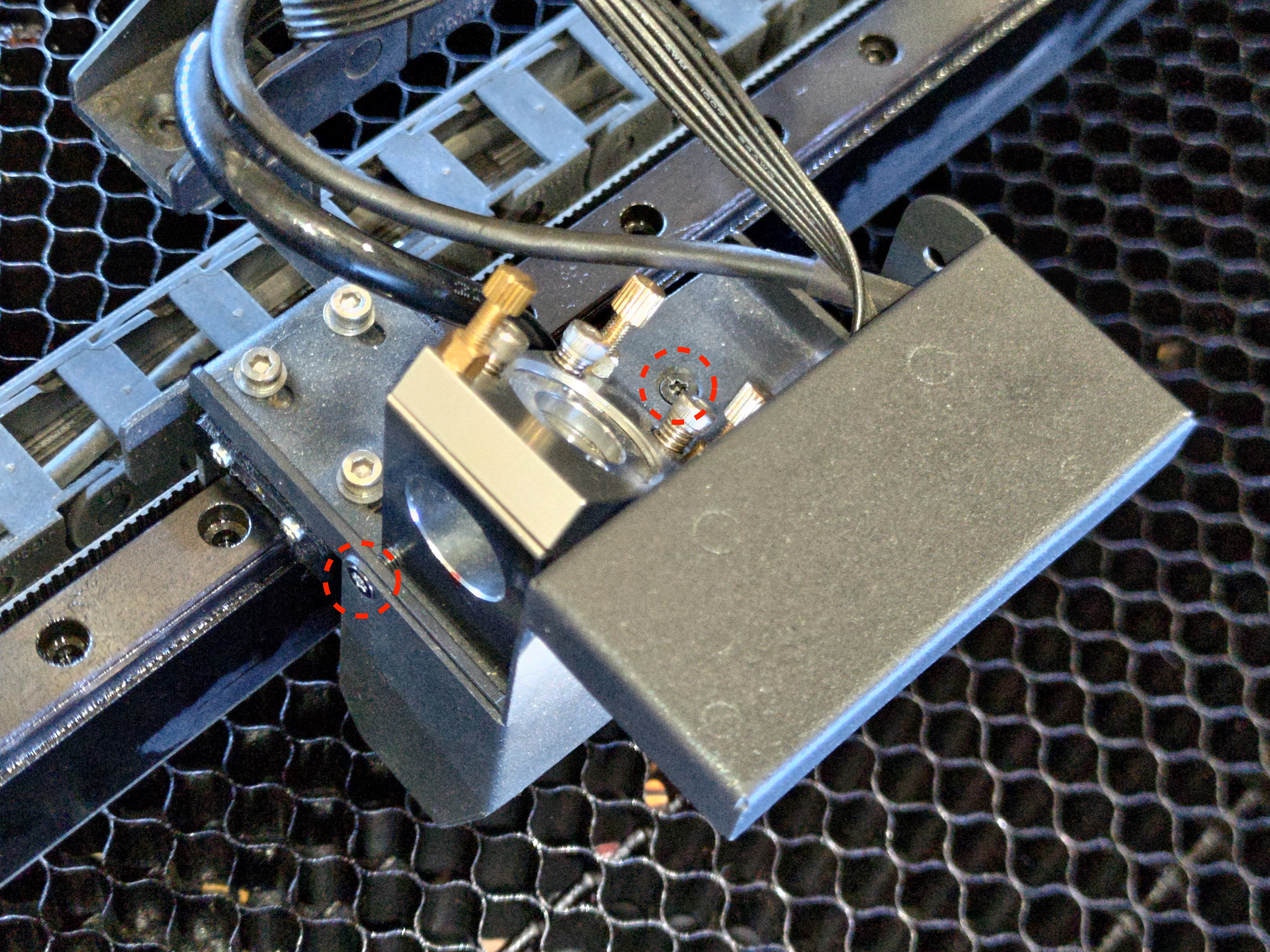

Abaissez le lit au maximum et utilisez le tournevis Torx pour dévisser ces deux vis sur l'ensemble de la tête laser.

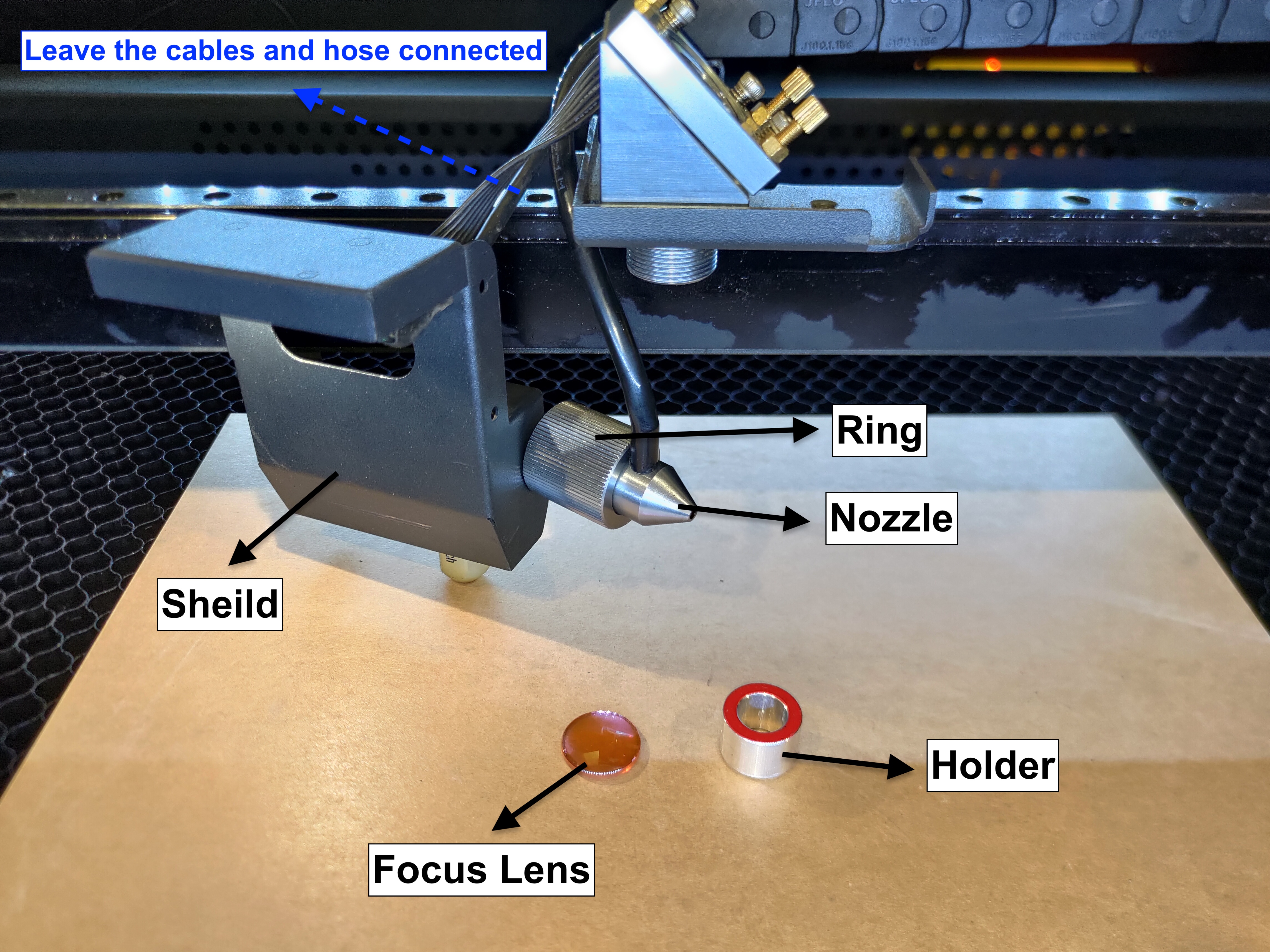

Étape 3 - Démontage de la buse et de la lentille de focalisation
La bague doit être tournée dans le sens des aiguilles d'une montre pour être desserrée.

Après avoir desserré la bague, la buse peut être détachée de l'assemblage de la tête laser.
Il y aura la lentille de focalisation et le support de lentille à l'intérieur de la buse.
Veuillez les garder en sécurité et laisser les câbles et le tuyau connectés.

Étape 4 - Mise de côté du capot et de la buse
Placez le capot avec les câbles et la buse avec le tuyau au-dessus ou derrière la chaîne en plastique pour éviter qu'ils ne soient touchés par le faisceau laser lors de l'émission d'impulsions.

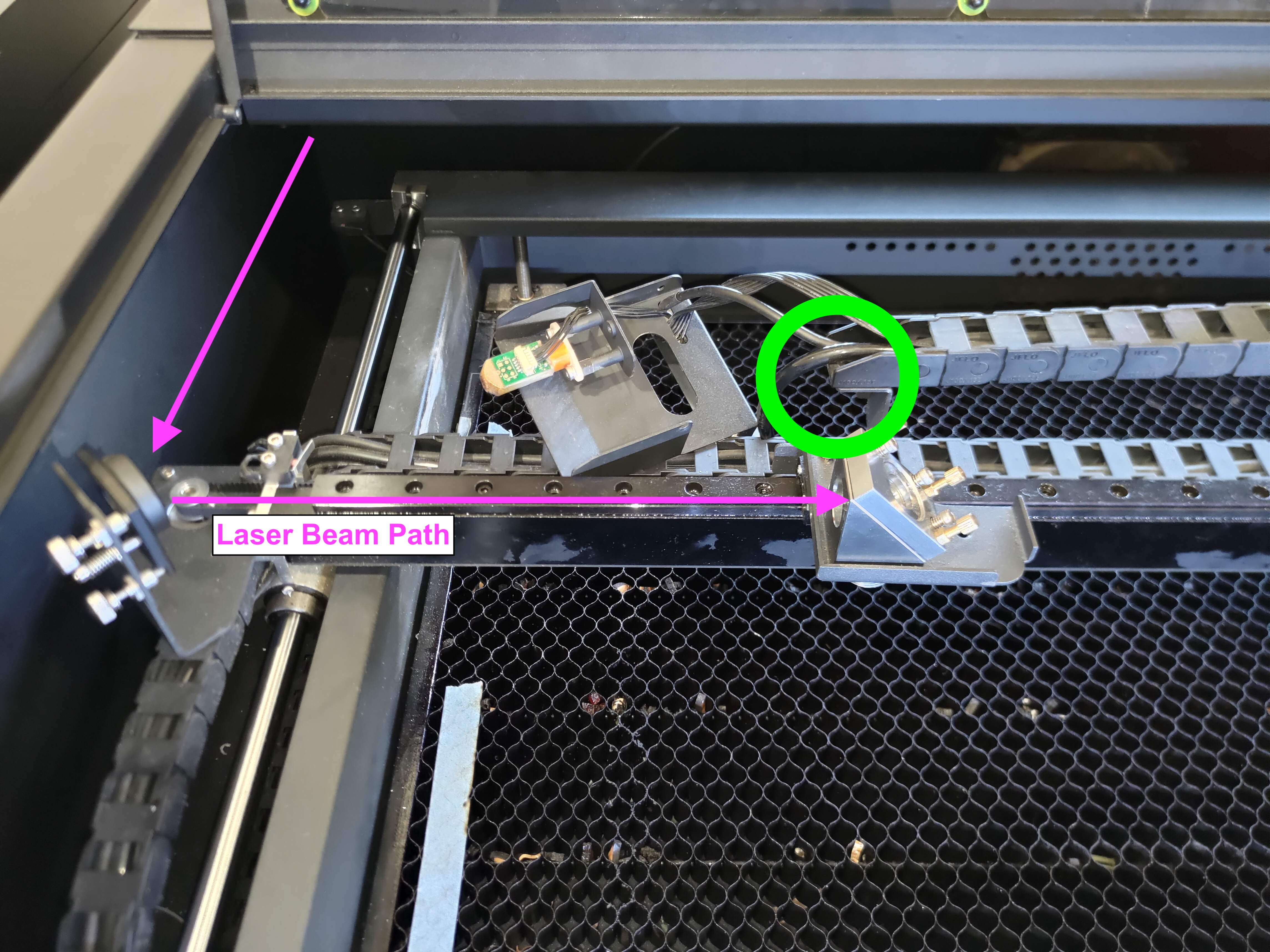

Bonne position :

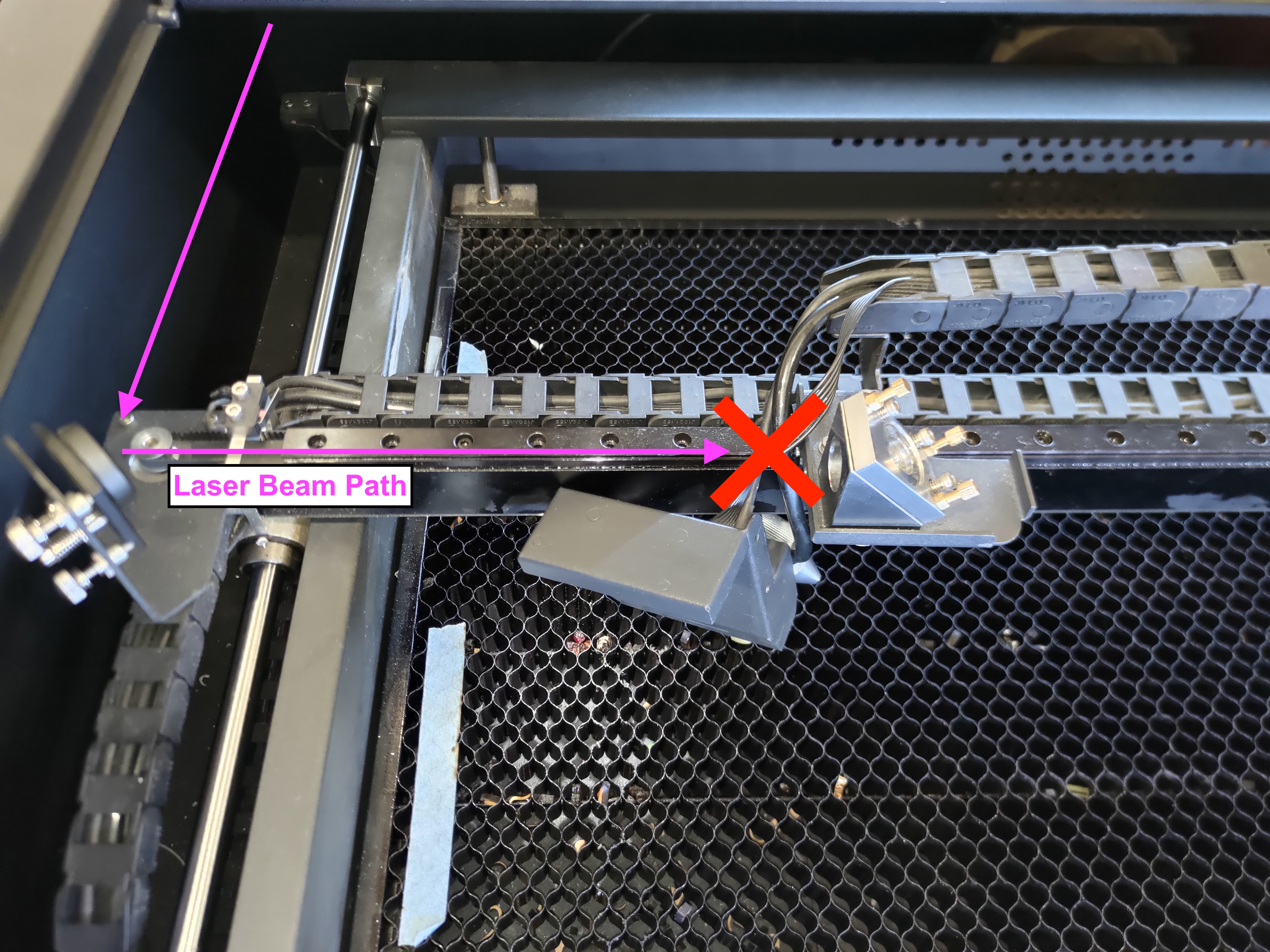

Mauvaise position :

Étape 5 - Réinitialisation du trajet vertical (axe Z) à partir du 3ème miroir
Utilisez la clé double et les pinces pour desserrer les 3 écrous sur le 3ème miroir.

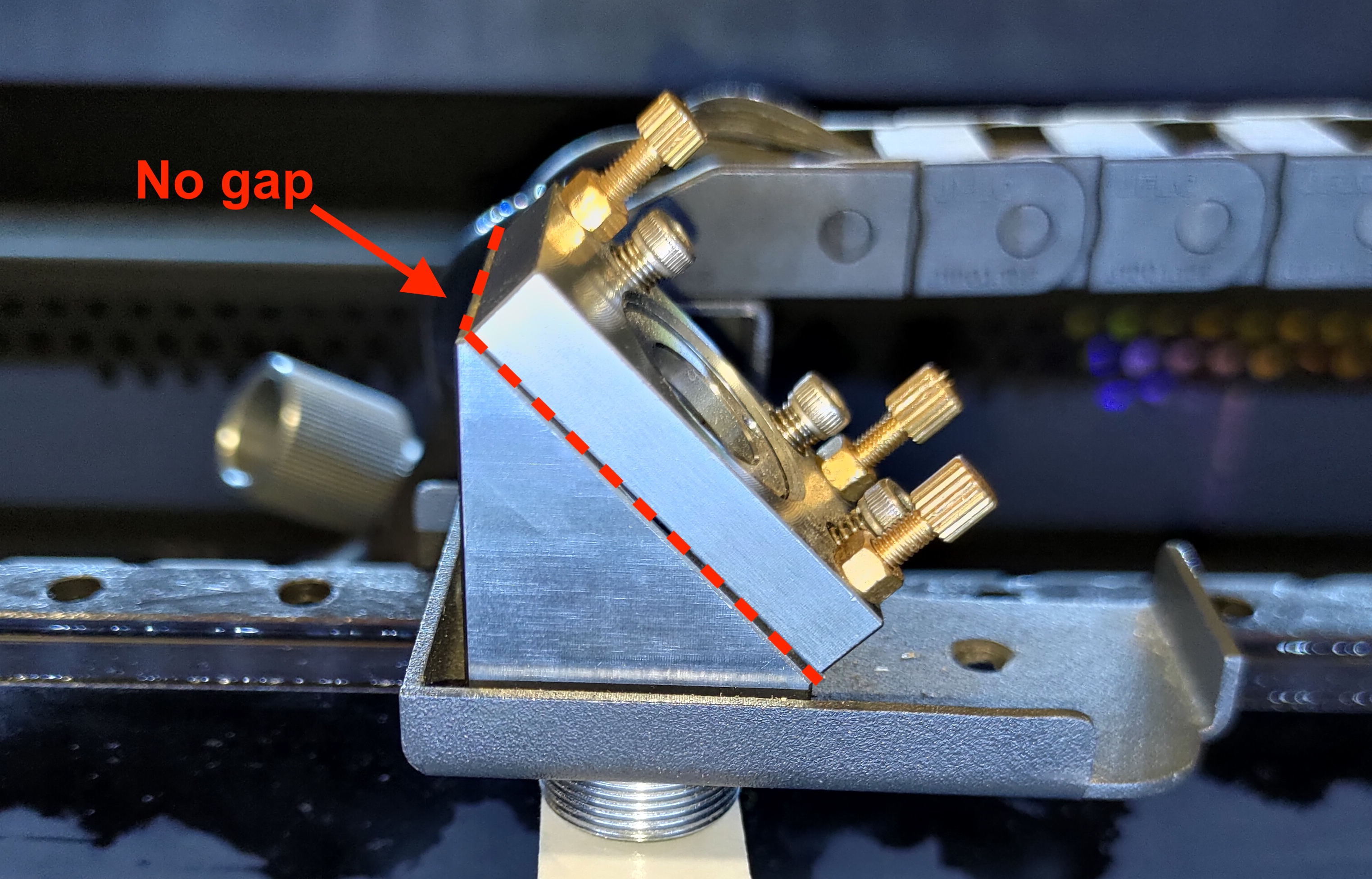

Tournez ces trois vis dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il n'y ait plus d'espace entre le support du miroir et le siège, ou desserrez complètement les vis mais ne les retirez pas.

Lorsqu'il n'y a pas d'espace entre eux, cela indique que le trajet vertical a été réinitialisé.

Étape 6 - Application de ruban adhésif et émission d'impulsions

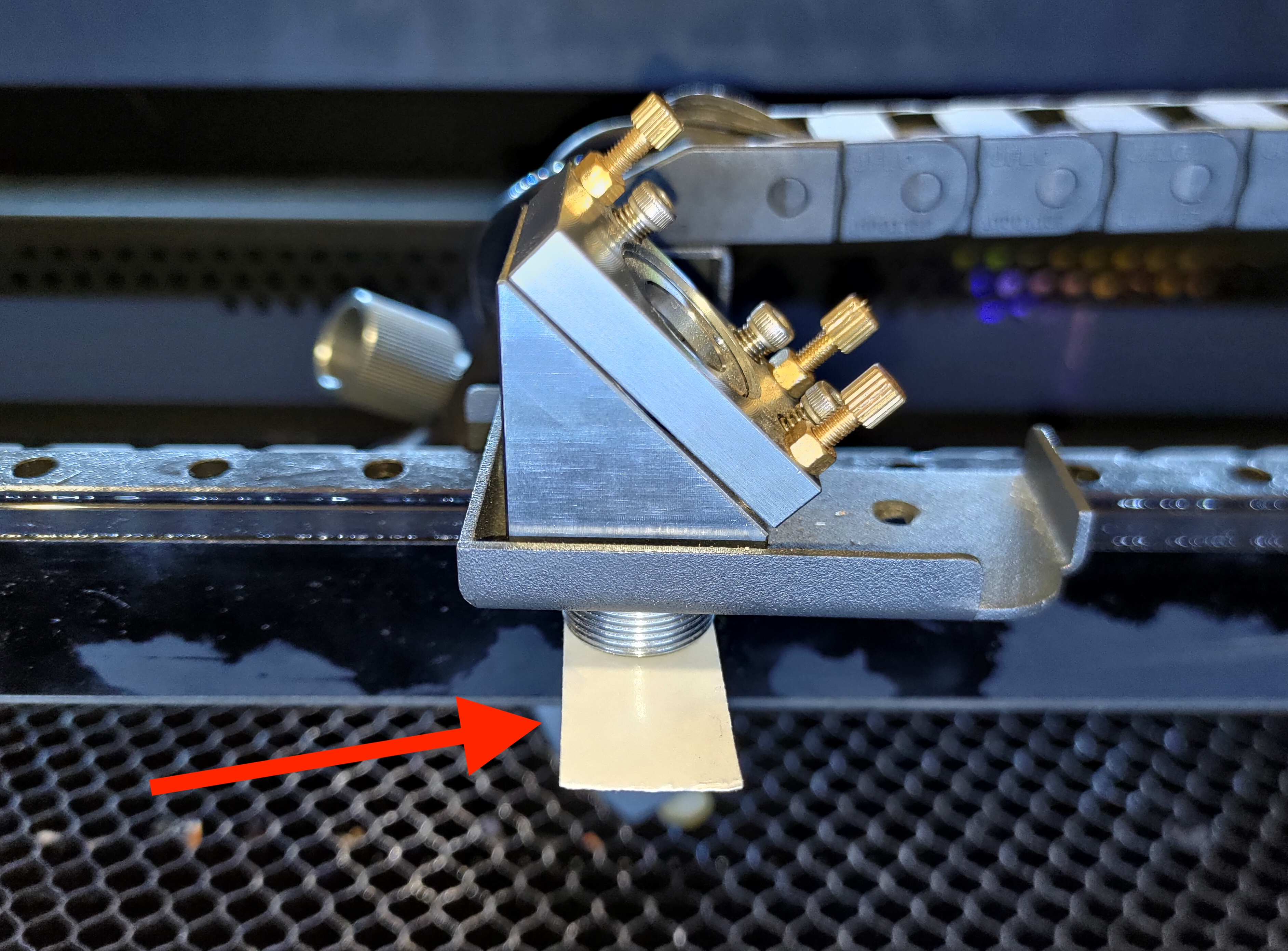

Placez un morceau de ruban adhésif double face sous la tête laser et appuyez-le contre l'entrée afin de former une marque pressée.

Déplacez la tête laser au centre du lit et faites 3 impulsions.
(Allez dans Maintenir >> Appuyez sur "Moteur" >> Déplacez la tête manuellement >> Fermez le couvercle >> Faites 3 impulsions)

Étape 7 - Détermination de la position du point vertical
Retirez le ruban adhésif et déterminez la position du point.
Il n'y a que trois positions possibles : centre, gauche et droite.

1. Position centrale :

Si votre point est au centre comme sur la photo ci-dessus, cela indique que votre trajet vertical est correct et vous pouvez passer à l'étape 8.

2. Position gauche :

Si votre point est à gauche, comme sur la photo ci-dessus, cela indique que votre trajet vertical nécessite un ajustement.

Comment ajuster :
Veuillez tourner chaque vis dans le sens des aiguilles d'une montre pour soulever le support afin de former un espace entre eux et votre point devrait se déplacer vers la droite.

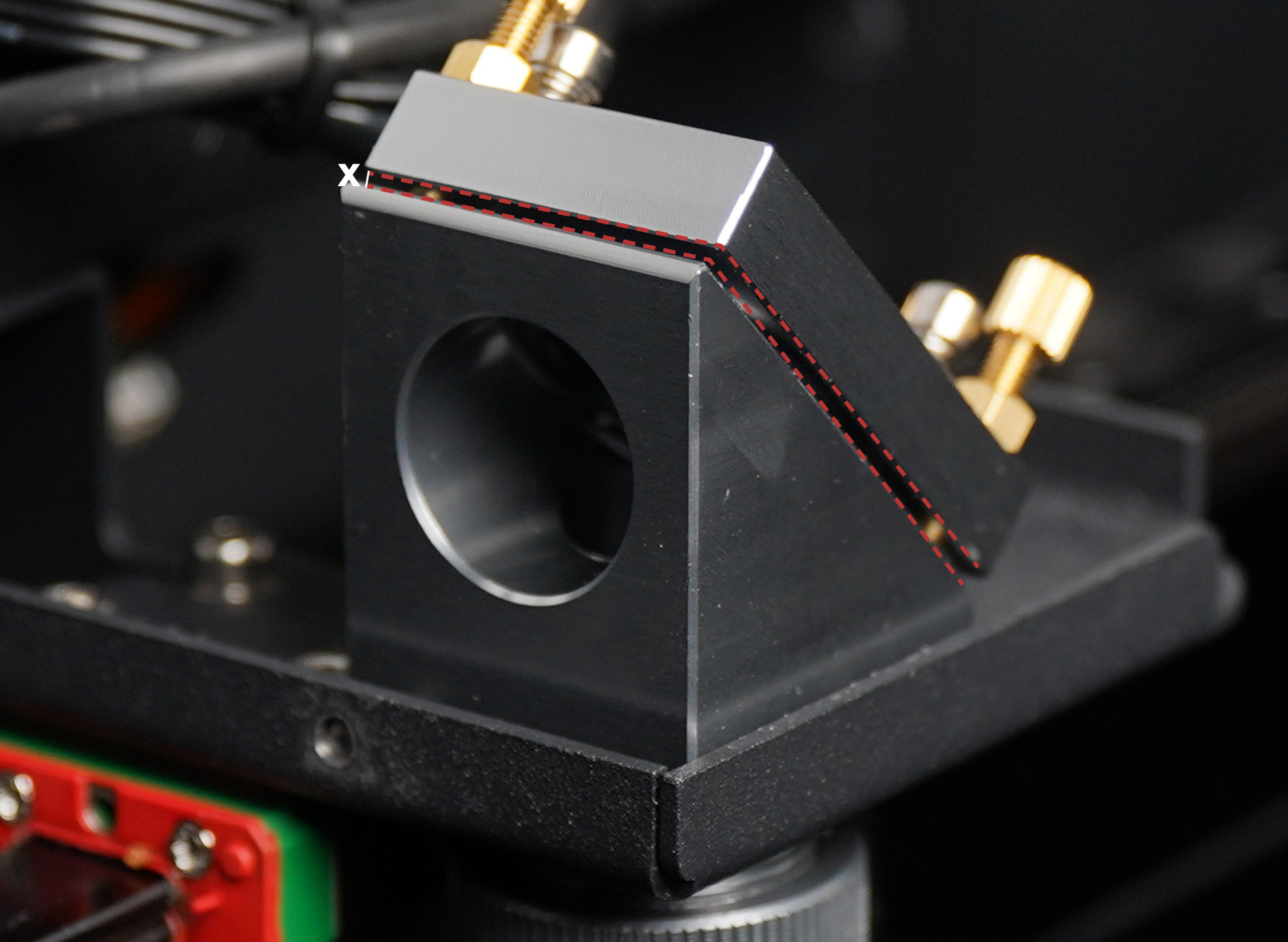

L'espace :

Après avoir ajusté les vis, appliquez un nouveau ruban adhésif et vérifiez à nouveau la position de votre point jusqu'à ce qu'il soit au centre, puis passez à l'étape suivante.

3. Position droite :

Si votre point est à droite, comme sur la photo ci-dessus, cela indique que l'angle de sortie de votre tube laser est trop faible et ne peut pas être ajusté. Veuillez vous arrêter ici et contacter votre revendeur local pour obtenir de l'assistance.

Étape 8 - Serrage de tous les écrous sur le 3ème miroir
Après l'ajustement, serrez tous les écrous afin de fixer la position.

Étape 9 - Réinstallation de la lentille de focalisation et de la buse

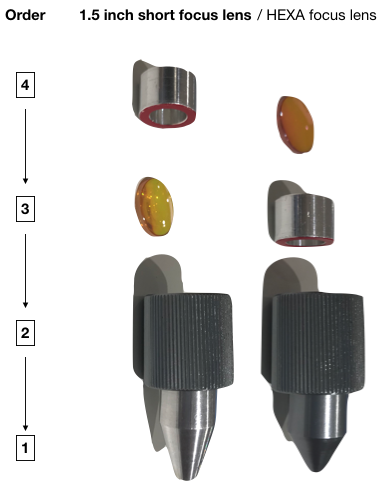

Veuillez vous référer à la photo ci-dessous pour placer la lentille et le support de lentille dans le bon ordre.

Choisissez l'ordre correct de votre lentille :
Celui de gauche est pour un ajout de lentille de 1,5", et celui de droite est pour la lentille HEXA par défaut.
(Le côté courbé de la lentille sera orienté vers le haut)

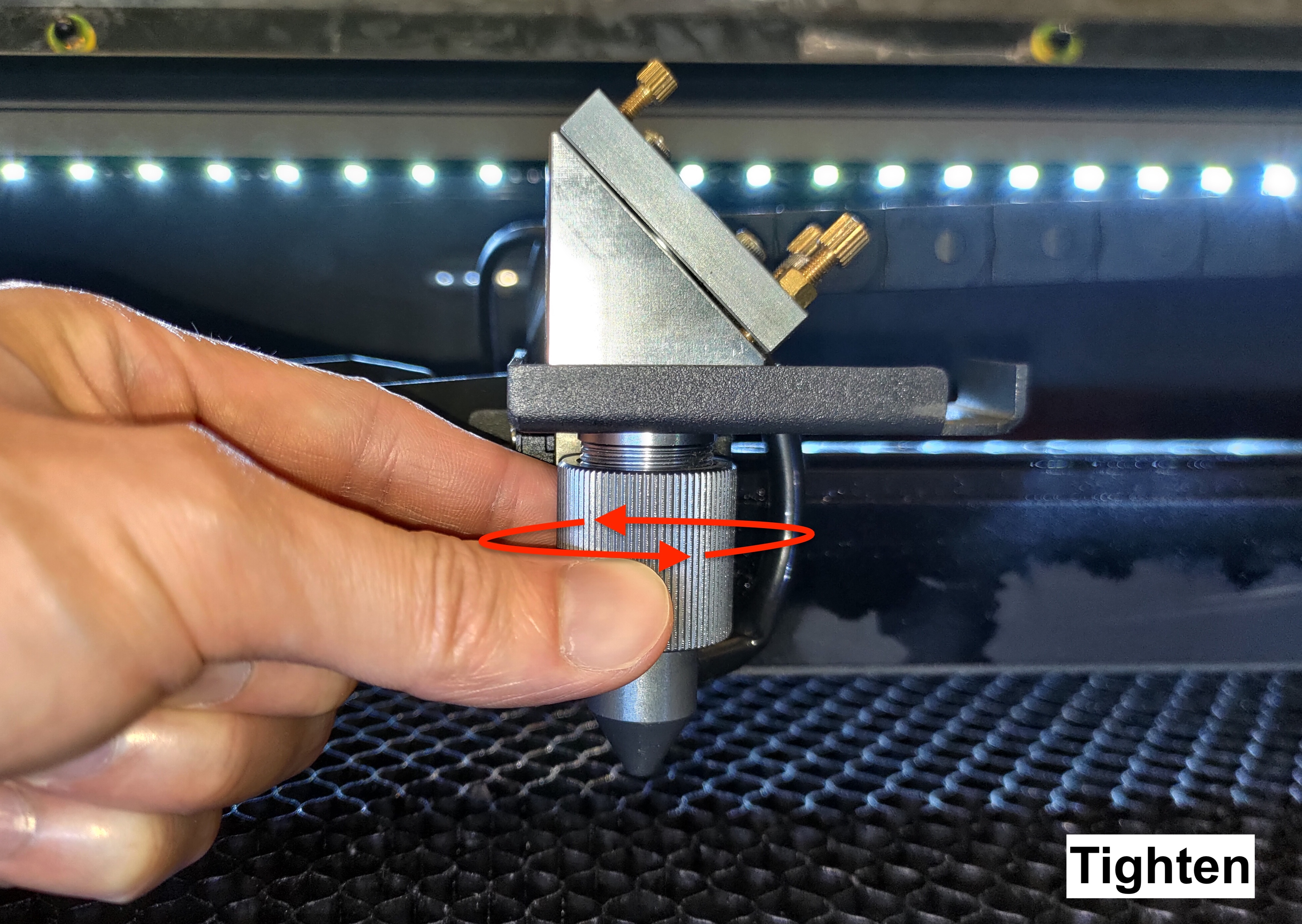

Après avoir mis en place la lentille et le support, serrez la bague en tournant la bague dans le sens inverse des aiguilles d'une montre.

Étape 10 - Réinstallation du capot
Revissez ces deux vis.

Étape 11 - Retour au processus standard d'ajustement du trajet optique

Veuillez noter que cette instruction ne signifie pas la fin de votre OPA.
Pour continuer le processus OPA, veuillez revenir à l'étape 9 du processus OPA standard.
Vous pouvez trouver le lien vers le processus OPA standard ici : 4-8 Alignement du chemin optique.
