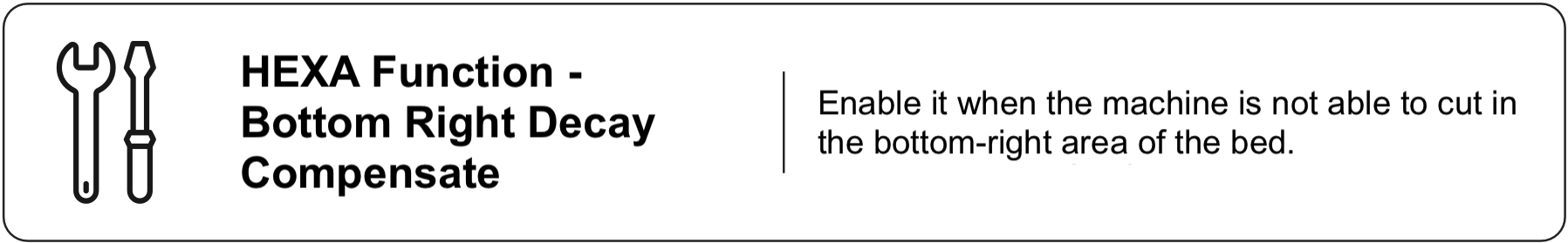

4-16 Compensation de décroissance en bas à droite (Fonction HEXA)

Description:
Étant donné que la puissance du faisceau laser diminue avec la distance, le coin inférieur droit d'une machine HEXA peut être significativement affecté, entraînant des problèmes de découpe dans cette zone.
Par conséquent, cette fonction est conçue pour améliorer la stabilité de la découpe sur l'ensemble du plateau.

Quand ajuster ?
Problèmes de découpe ou de gravure dans la zone inférieure droite du plateau.

Compensation de la décroissance en bas à droite :

Étape 1

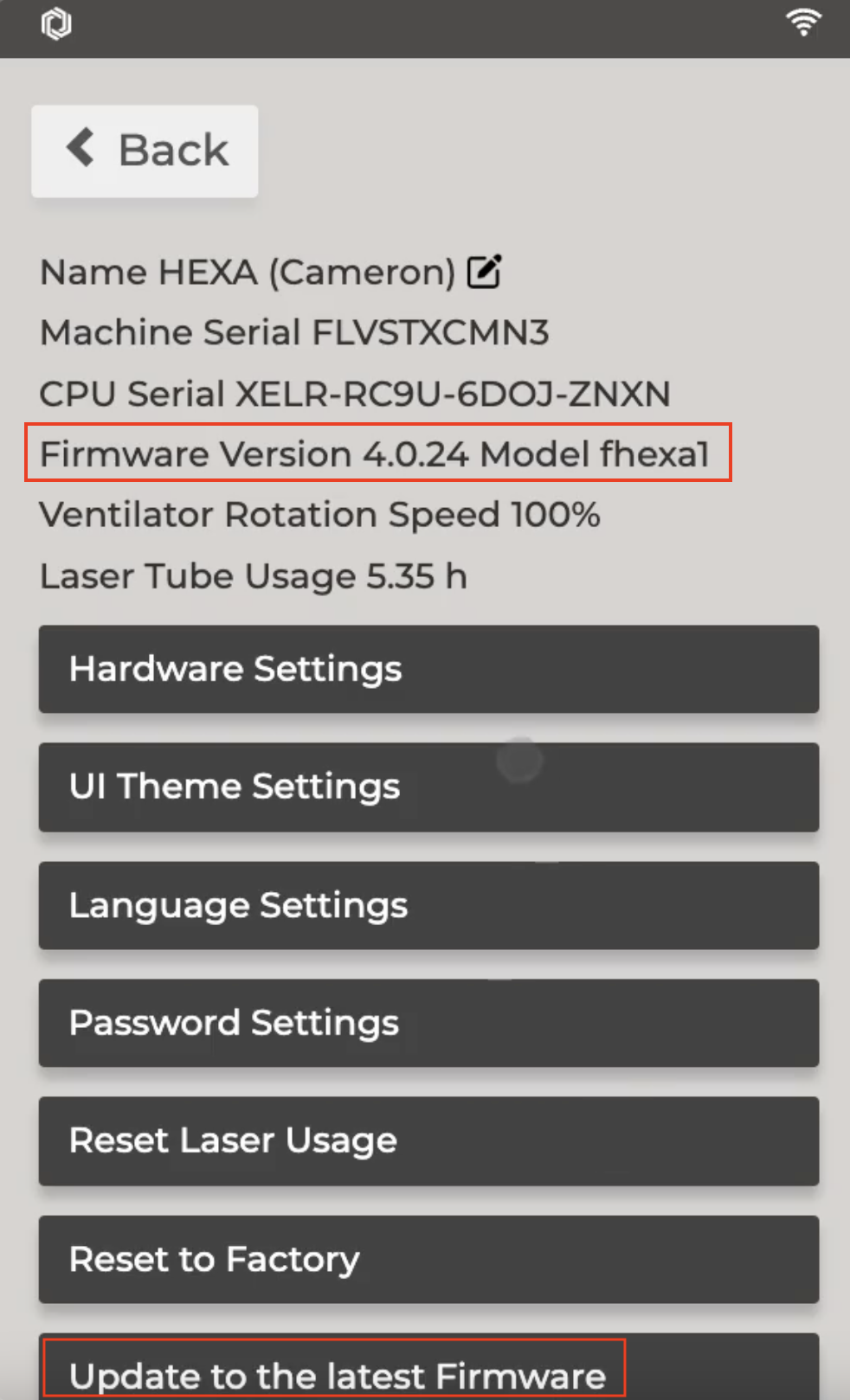

Cette fonction est uniquement disponible dans la version 4.0.24 ou supérieure du firmware. (Où télécharger ?)

Étape 2

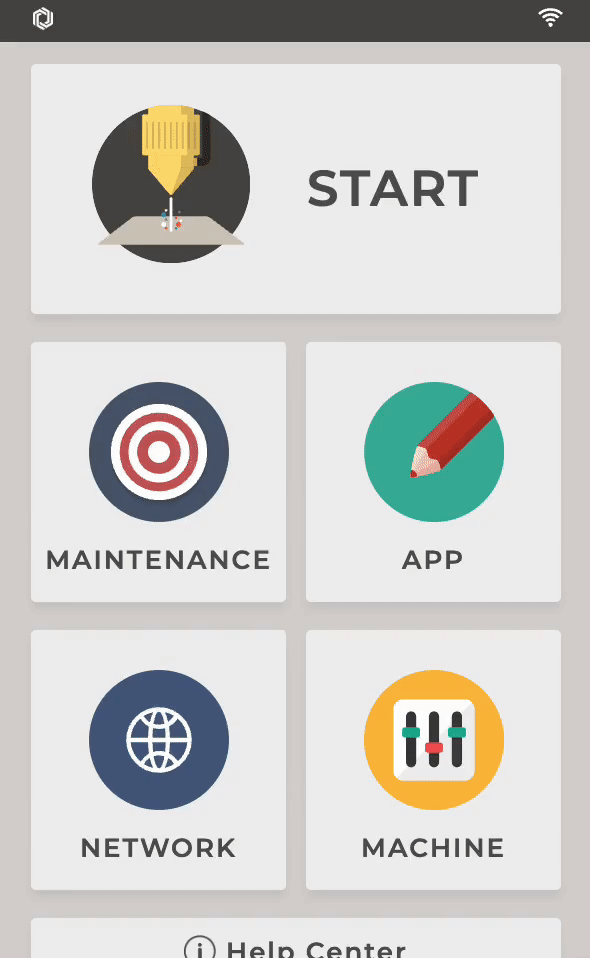

Après la mise à jour du firmware, elle est accessible depuis le panneau.
(Machine >> Réglage matériel >> Page suivante >> Compensation de la décroissance en bas à droite)

Étape 3

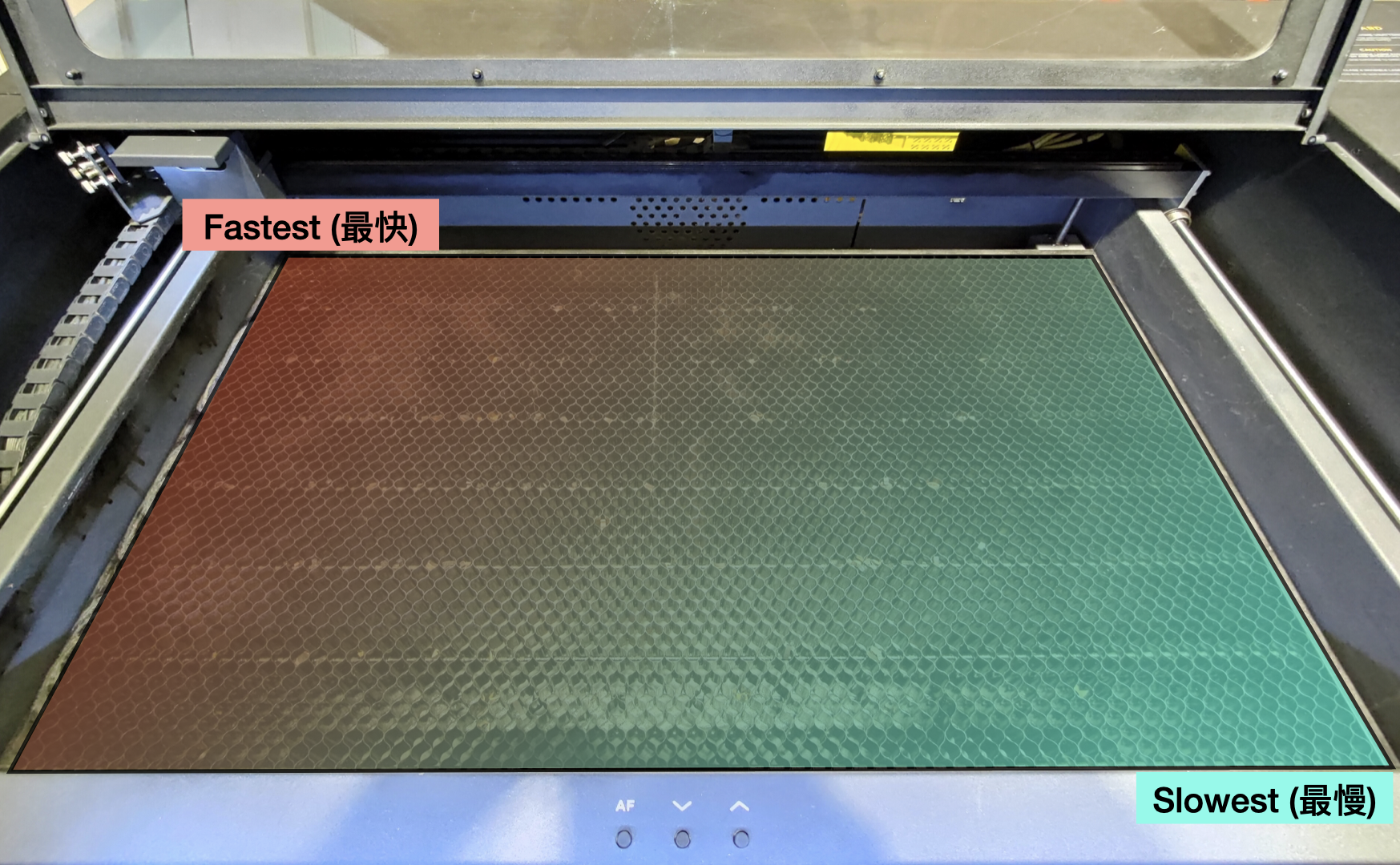

En activant cette fonction, la machine réduira progressivement la vitesse définie dans Beam Studio pendant les tâches. À mesure que la tête laser s'approche du coin inférieur droit, la machine ralentira encore plus, jusqu'au réglage choisi par l'utilisateur.

Étape 4

La plage réglable pour cette fonction dans le paramétrage est de 0,00 à 0,75, où 0,00 indique que la fonction est désactivée.
0,00 = Réduire la vitesse de 0%
0,30 = Réduire la vitesse de 30%
0,50 = Réduire la vitesse de 50%
0.75 = Réduire la vitesse de 75%
….etc

Exemple:

Une tâche est définie à 10mm/s pour la vitesse dans Beam Studio et la compensation est définie à 0.50 sur le panneau de la machine.

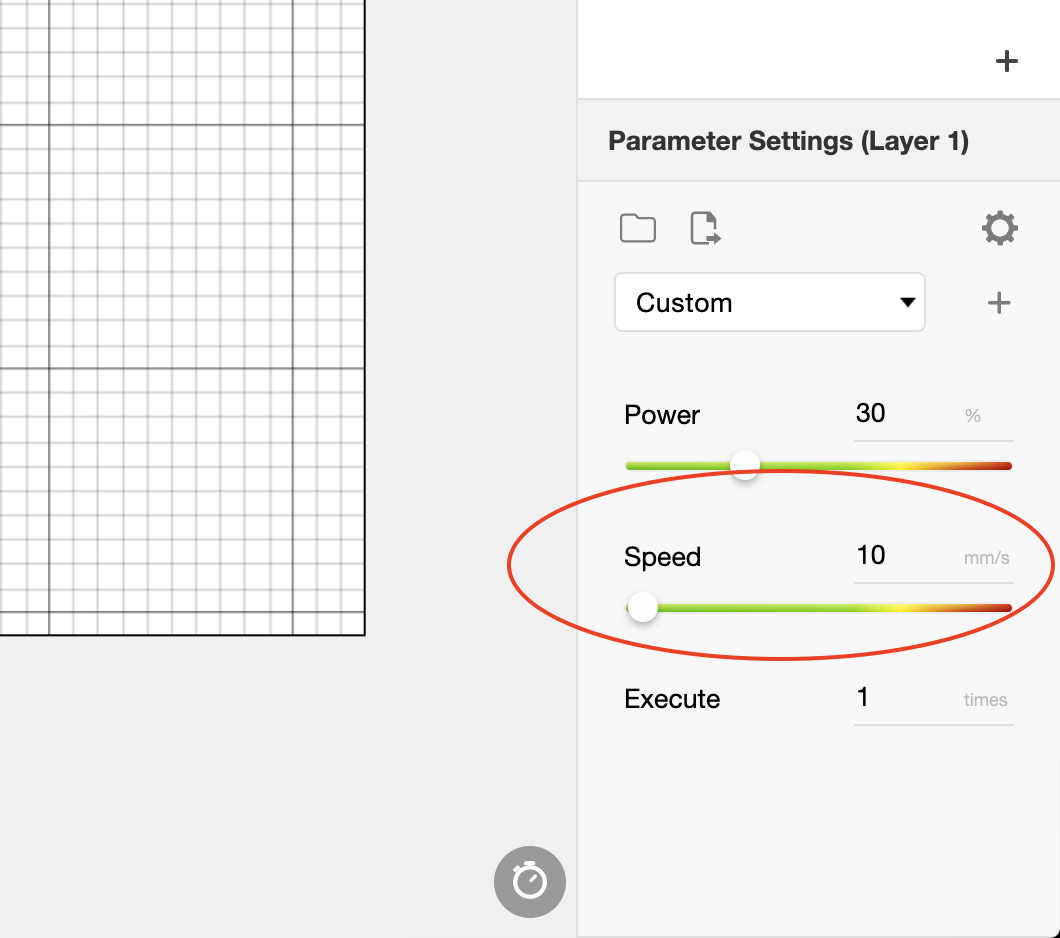

Beam Studio:

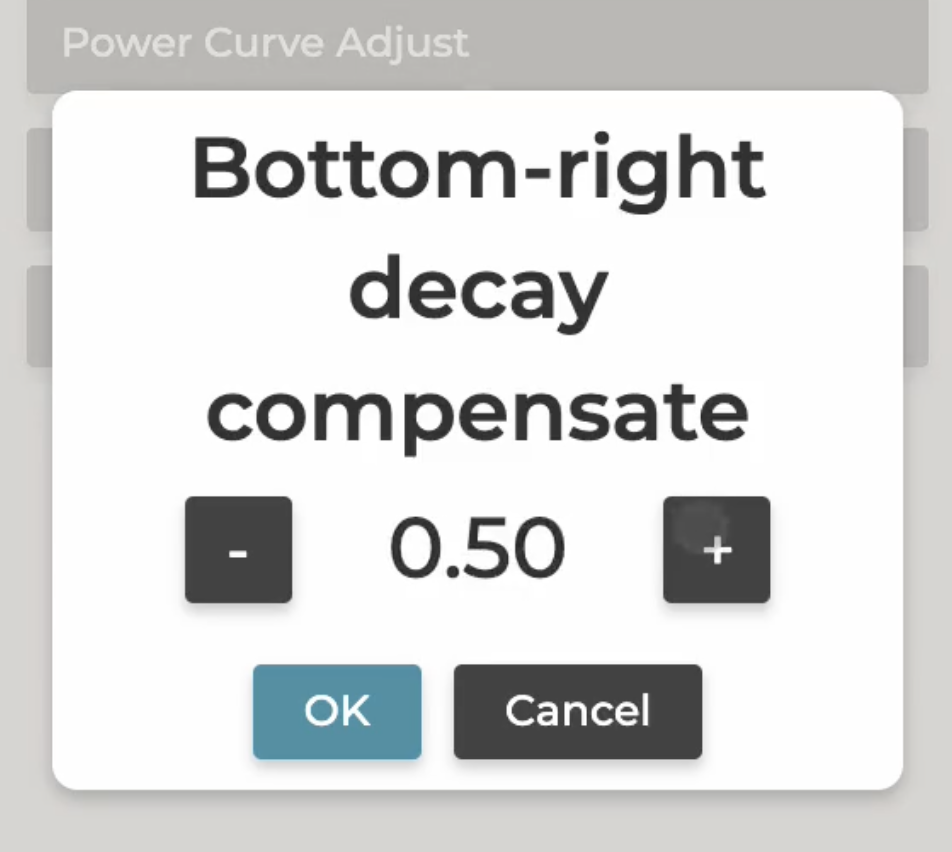

Compensation:

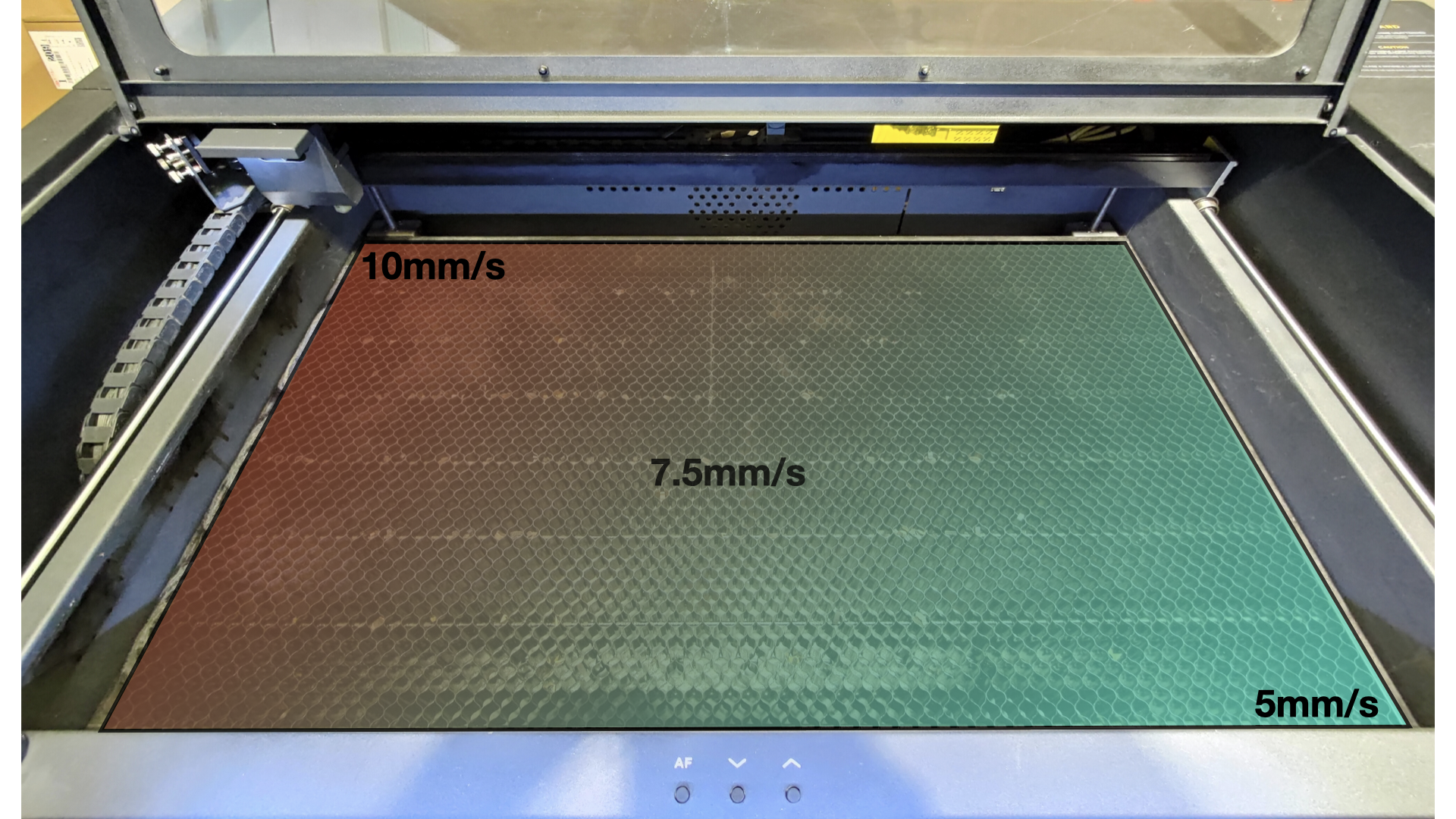

Lorsque la tête laser s'approche du point en bas à droite, la vitesse sera réduite de 50% de sorte que la vitesse deviendra 5mm/s.
(10mm/s - (10mm/s * 0.5) = 5mm/s)
