#904 Ritorno alla posizione iniziale fallito/Problemi di ritorno alla posizione iniziale/Impossibile tornare alla posizione iniziale

FLUX Support Team
  • Aggiornato

Descrizione

Si prega di notare che le cause dell'errore #904 possono variare. Il problema potrebbe persistere anche dopo aver seguito i passaggi seguenti. Tuttavia, è possibile raccogliere informazioni utili per aiutare il team FLUX a chiarire il problema in modo più efficace.



Possibili cause:

  1. Il sistema non funziona (Aggiornare nuovamente il firmware o ripristinare la macchina alle impostazioni di fabbrica).
  2. La scheda madre/MB/motherboard è malfunzionante.
  3. L'interruttore di fine corsa è malfunzionante.
  4. Le guide lineari sono arrugginite o danneggiate.
  5. Il livellamento dell'asse X non è orizzontale.
  6. Il DriverIC è malfunzionante.
  7. Il motore passo-passo è malfunzionante.
  8. La scheda del plotter è malfunzionante. (Meno probabile)
  9. Il cavo flat è malfunzionante. (Meno probabile)



Passo 1 - Verificare se la testa laser è fisicamente bloccata:

  • Spegnere la macchina e scollegare il cavo di alimentazione.


  • Spostare manualmente la testa laser verso tutti e quattro gli angoli.Step_1.gif

Determinare il risultato e la prossima azione da intraprendere:


Passo 1.1 - Lubrificare le guide:

  • Si prega di consultare le istruzioni nel link sottostante per lubrificare le guide.
  • Dopo la lubrificazione, provare a muovere nuovamente la testa laser e verificare se si sposta come nel Passo 1.

Determinare il risultato e la prossima azione da intraprendere:

  • Sì, si muove come nel video del Passo 1. >> Problema risolto

Esempi di foto o video da inviare:

Guida asse X:

Guida asse Y - Sinistra:

Guida asse Y - Destra




Passo 2 - Escludere problemi di firmware:

Un'installazione non riuscita del firmware potrebbe causare errori di homing. Il ripristino delle impostazioni di fabbrica può eliminare efficacemente questa possibilità.

  • Innanzitutto, ripristinare le impostazioni di fabbrica (Pagina principale > Macchina > Pagina successiva > Ripristina impostazioni di fabbrica > Sì)
  • Quindi seguire i passaggi nel link su Come aggiornare il firmware della macchina e assicurarsi che sia aggiornato all'ultima versione.

  • Riprovare la procedura di homing una volta completato l'aggiornamento.


Determinare il risultato e la prossima azione da intraprendere:

  • Sì, il'homing ha avuto successo dopo i passaggi precedenti >> Problema risolto.
  • No, il problema di homing persiste dopo i passaggi precedenti >> Passare al Passaggio 3



Passaggio 3 - Verificare i segnali della scheda madre

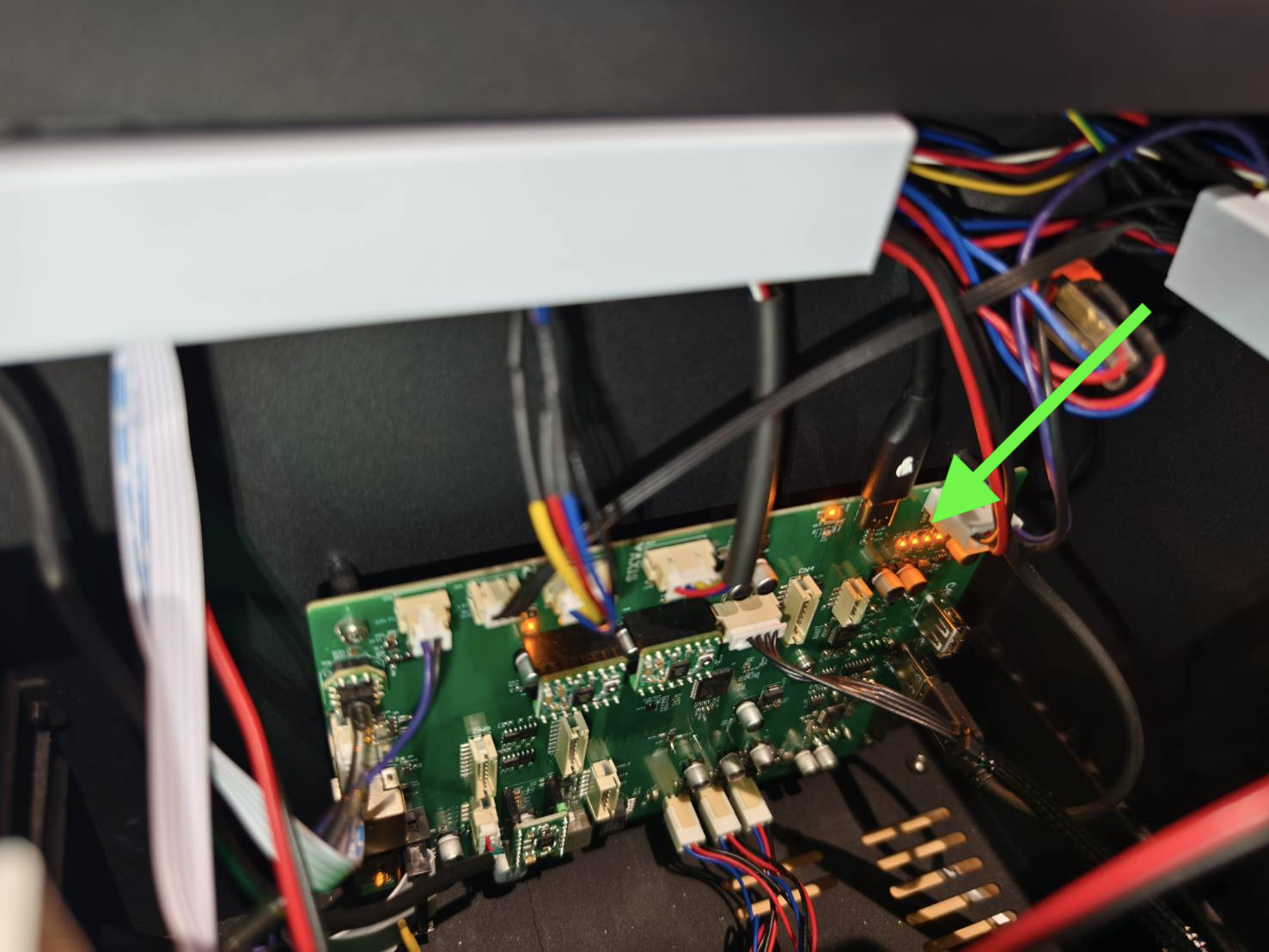

Sulla scheda madre sono presenti quattro LED arancioni che rappresentano diverse parti della macchina.

  • Per individuare i LED, aprire il coperchio laterale per accedere all'interno della macchina.

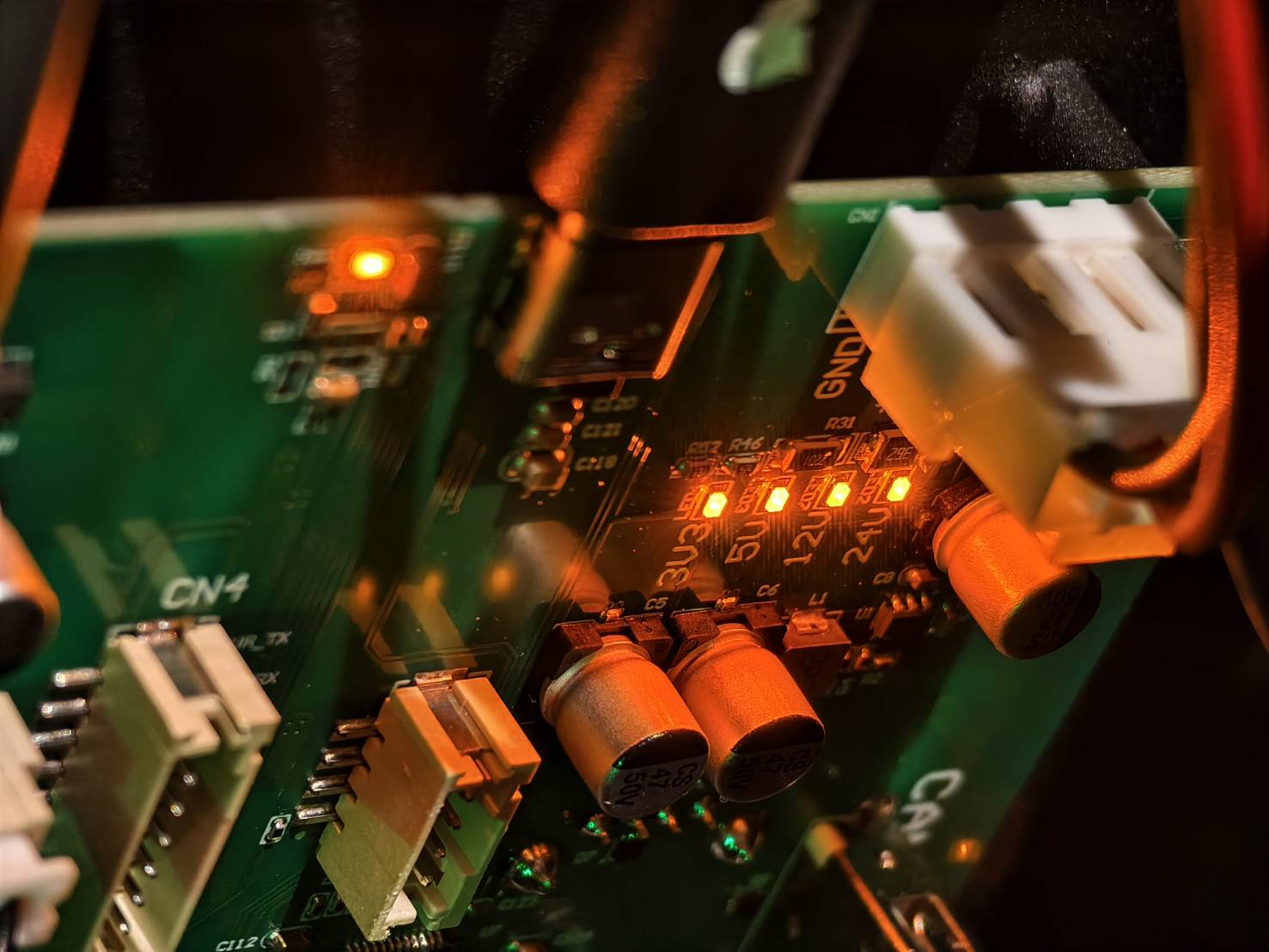

  • Saranno visibili i quattro LED. Fare riferimento alle immagini sottostanti. I LED indicano lo stato delle diverse fonti di alimentazione. (3.3V, 5V, 12V, 24V)

Determinare il risultato e la prossima azione da intraprendere:

  • Tutti i LED rimangono accesi e nessuno di essi lampeggia >> Passare al Passaggio 4
  • Uno o più LED sono spenti o lampeggiano >> Registrare un video del fallimento dell'homing e dei quattro LED >> Contattare l'assistenza clienti per segnalare il problema
  • Possibili cause:
    1. La scheda madre è difettosa e deve essere sostituita.
    2. L'alimentatore del laser è difettoso e deve essere sostituito.
    3. Il cavo DC è danneggiato e necessita di sostituzione.



Fase 4 - Verificare i finecorsa

Un finecorsa viene utilizzato per arrestare la testa del laser queo raggiunge il limite di movimento.

Il finecorsa potrebbe essere difettoso, causeo problemi di homing, che potrebbero far sì che la testa del laser non si arresti o si arresti troppo presto.

Si prega di visualizzare il video sottostante per verificare se le icone dei finecorsa reagiscono correttamente queo premute.

▵Premuto = l'icona si chiude
▵Non premuto = l'icona si apre

Verifica dei finecorsa X e Y


Determinare il risultato e la prossima azione da intraprendere:

  • Sia l'asse X che l'asse Y funzionano correttamente come nel video >> Procedere alla Fase 5
  • Uno o entrambi non funzionano >> Registrare un video che mostri il problema (Esempio di video) e procedere a Contattare l'assistenza clienti
    • Possibili cause:
      1. La scheda madre è difettosa
      2. Il finecorsa è difettoso
      3. La scheda del plotter è difettosa (Meno probabile)
      4. Il cavo a nastro è difettoso (meno probabile)



Passo 5 - Verificare il corretto funzionamento della funzione di messa a fuoco automatica

Eseguire la messa a fuoco automatica e verificarne il funzionamento.


Cliccare sul pulsante AF per verificarne il corretto funzionamento.

Determinare il risultato e la prossima azione da intraprendere:

  • Sì, la funzione di messa a fuoco automatica funziona correttamente >> Passo 6
  • No, la funzione di messa a fuoco automatica non funziona correttamente >> Registrare un video della situazione facendo riferimento a il video sopra e Contattare l'assistenza clienti.
    • Possibili cause:
      1. La scheda madre è guasta e deve essere sostituita.
      2. I driver IC sono guasti e devono essere sostituiti.
      3. L'alimentatore del laser è guasto e deve essere sostituito (Meno probabile).



Passo 6 - Scambiare i driver IC dell'asse Y e dell'asse Z:

Il driver IC è un componente sulla scheda madre utilizzato per controllare il motore al fine di far muovere la testa laser in diverse direzioni. In questo passaggio, verificheremo se il problema di ritorno alla posizione iniziale è causato dal driver IC.

  1. Spegnere la macchina.
  2. Aprire il coperchio laterale della macchina come illustrato in Passaggio 3.
  3. Scollegare il driver IC dell'asse Z.
    (Se la scheda madre non è identica a quella nel video, fare riferimento allo schema.)
  4. Scollegare il driver IC dell'asse Y. Fare riferimento al schema.
    (Se la scheda madre non è identica a quella nel video, fare riferimento allo schema.)
  5. Scambiare entrambi i driver IC e assicurarsi che l'orientamento sia conforme allo schema.
    (Inserire quello dell'asse Z nell'altro asse e viceversa)


  6. Accendere la macchina e testare l'homing e l'auto-focus.



Determinare il risultato e la prossima azione da intraprendere:

  • L'homing e l'auto-focus ora funzionano correttamente >> Problema risolto.
  • L'homing continua a non funzionare >> Passo 7



Passo 7 - Verificare il livellamento dell'asse X:

  • Consultare il link sottostante per istruzioni su come testare e regolare il livellamento dell'asse X.
    Assicurarsi che la puleggia/ruota non sia allentata, facendo riferimento alla parte finale del video.
    5-14 Regolazione del livellamento dell'asse X

Determinare il risultato e la prossima azione da intraprendere:

  • La macchina ora può eseguire l'homing dopo la regolazione >> Problema risolto
  • È parallelo, ma l'asse Y non riesce a tornare alla posizione iniziale >> Vai al Passo 8
  • È parallelo, ma l'asse X non riesce a tornare alla posizione iniziale >> Registrare un video che mostri il problema (Esempio di video) e contattare l'assistenza clienti
  • Possibili cause:
    1. La scheda madre è difettosa
    2. Il motore è difettoso
    3. Il driver IC è difettoso



Passaggio 8 - Estrarre il componente argentato e la lamina metallica del sensore

  • Il metallo argentato di attivazione del finecorsa, evidenziato in rosso, può allentarsi nel tempo, compromettendo la sensibilità di attivazione del finecorsa. Questo problema si verifica solitamente con il finecorsa dell'asse Y.
    Step

  • Ecco una soluzione rapida.
    Estrarre il componente argentato e la lamina metallica per aumentare la sensibilità del sensore.

Determinare il risultato e la prossima azione da intraprendere:

  • La macchina ora può eseguire l'homing dopo aver estratto il componente metallico e la lamina >>
    Problema risolto
  • Il ritorno alla posizione iniziale fallisce ancora >> Passaggio 9



Passaggio 9 - Aggiungere schiuma per attivare il finecorsa dell'asse Y:

  • Il contatto metallico di attivazione del finecorsa, cerchiato in rosso, potrebbe allentarsi nel tempo, influenzeo la sensibilità di attivazione del finecorsa. Questo accade solitamente con il finecorsa dell'asse Y.
    Step

  • Ecco una soluzione rapida. Aggiungere un pezzo di schiuma al motore dell'asse X come mostrato nella foto sottostante.
    Step

Determinare il risultato e la prossima azione da intraprendere:

  • La macchina può ora tornare alla posizione iniziale dopo l'aggiunta della schiuma >> Problema risolto
  • Il ritorno alla posizione iniziale fallisce ancora >> Registrare un video che mostri il problema (Esempio di video) e contattare l'assistenza clienti
  • Possibili cause:
    1. La scheda madre è difettosa
    2. Il motore è difettoso
    3. Il driver IC è difettoso



Contattare l'Assistenza Clienti

  • Si prega di seguire le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o all'Assistenza FLUX. [Contattare l'Assistenza Clienti]

Le informazioni raccolte, come foto o video che mostrano il problema della macchina descritto in questo articolo, dovranno essere condivise con il rivenditore o l'Assistenza FLUX.
