Descrizione:
La causa del problema dell'asse Z può essere complessa. Diversi sintomi sono correlati, come il malfunzionamento della funzione di messa a fuoco automatica, l'immobilità della piattaforma, l'impossibilità di riportare la piattaforma alla posizione iniziale o di raggiungere la parte superiore, ecc. Si prega di seguire i seguenti passaggi per risolvere il problema dell'asse Z.
Se il problema della tua macchina è una distanza di messa a fuoco errata, consulta l' article sulla regolazione della distanza di messa a fuoco.
Possibili cause
|
Fase A1

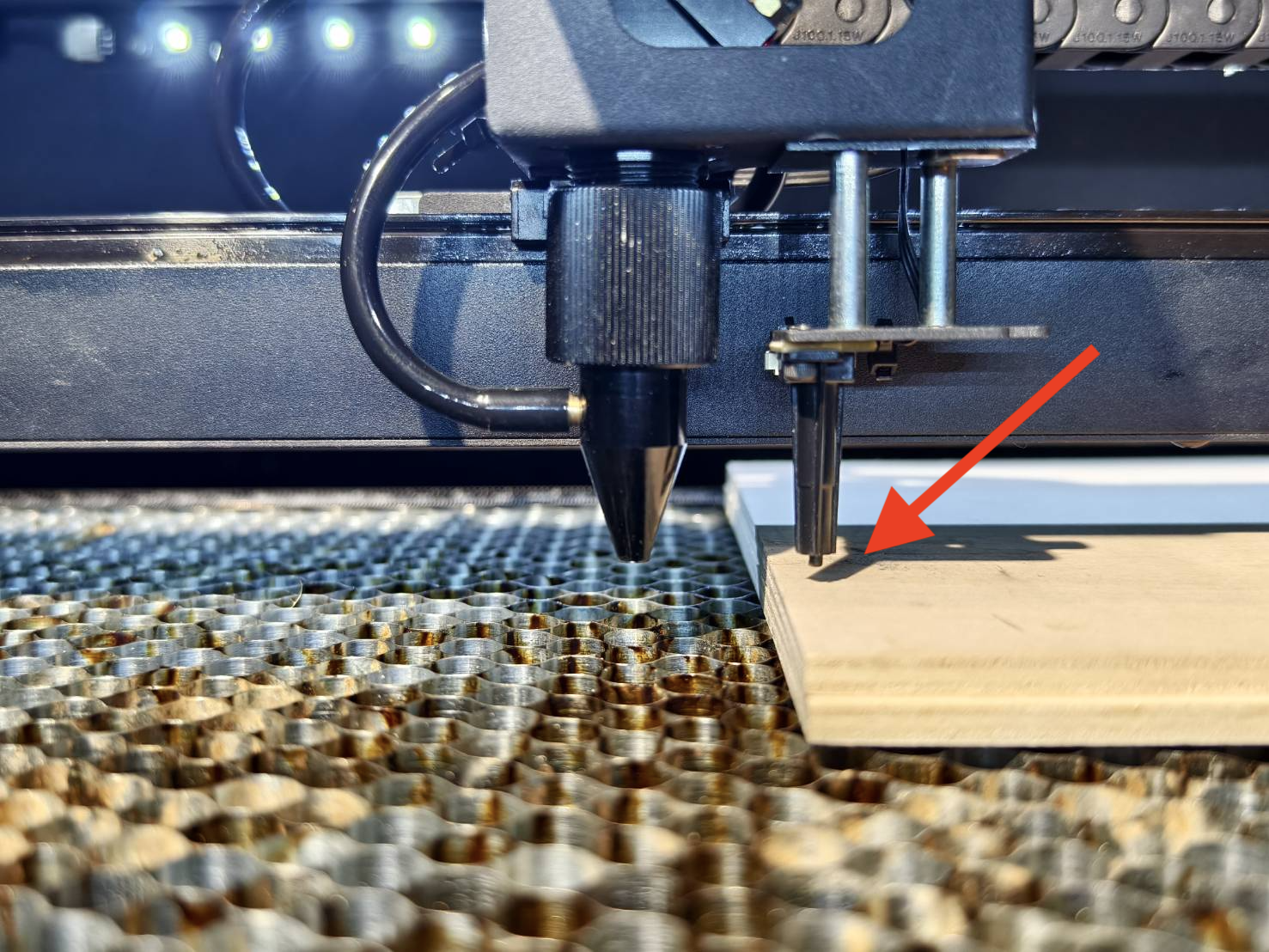

Eseguire un test di messa a fuoco automatica senza che l'ugello laser raggiunga la superficie.
Posizionare i materiali sulla piattaforma a nido d'ape e spostare la testa laser sul materiale in modo che solo la sonda di messa a fuoco possa raggiungerlo durante la focalizzazione.
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
Passo A1.1

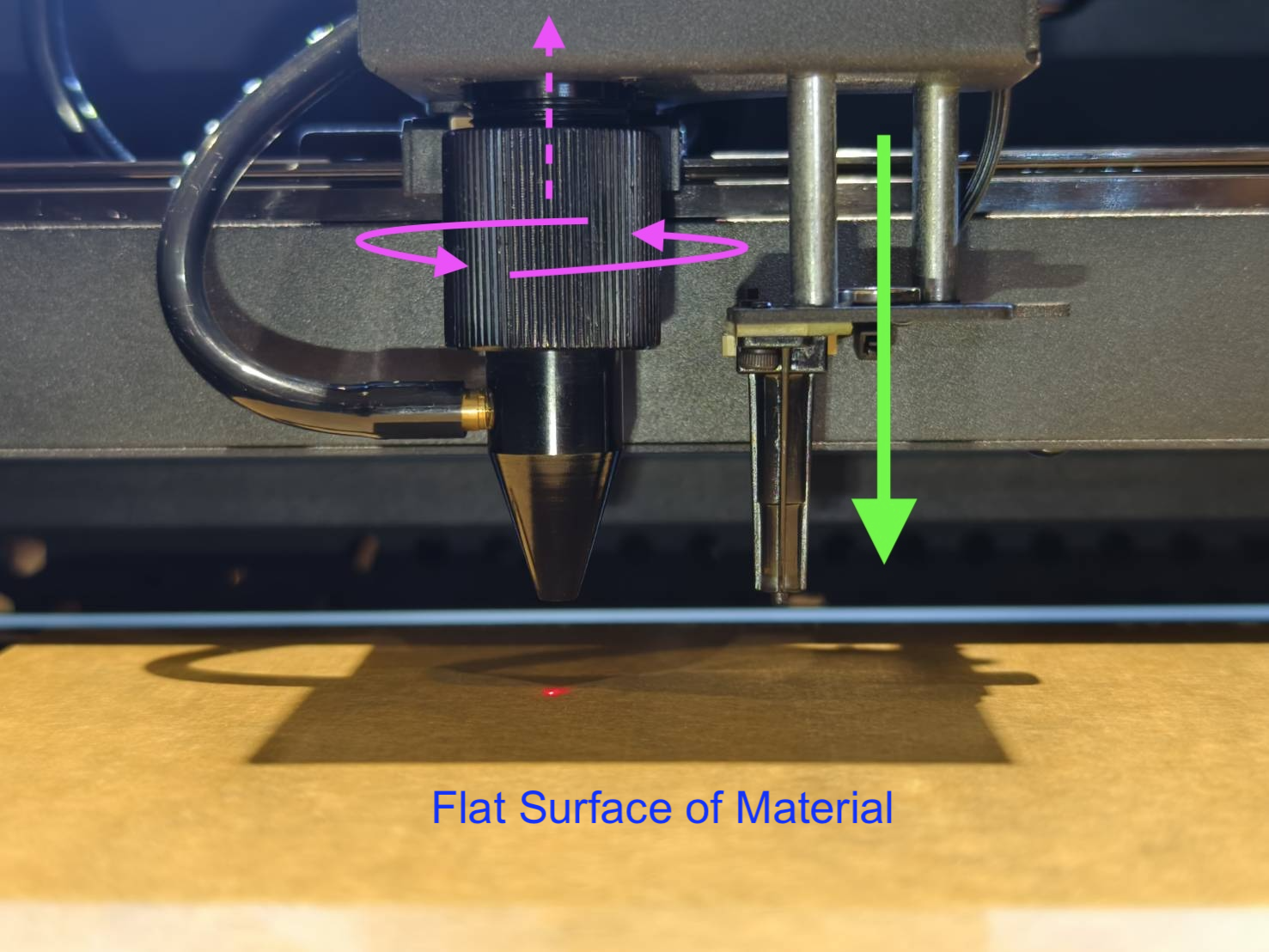

- Assicurarsi che la sonda sia abbassata al punto più basso in modo che sia più lunga dell'ugello.
- Assicurarsi che l'ugello sia serrato saldamente, poiché il serraggio lo sposterà verso l'alto evitando interferenze con la sonda di messa a fuoco durante l'operazione.
- Poiché la punta dell'ugello e la sonda hanno lunghezze molto simili, assicurarsi che il materiale sia sufficientemente piatto da non essere raggiunto prima dalla punta dell'ugello.
- Dopo aver verificato i punti sopra, eseguire nuovamente l'autofocus.
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
Passo A1.2
Fare riferimento al video qui sotto e verificare se ci si trova in una situazione simile in cui la punta dell'ugello raggiunge la superficie del materiale prima della sonda.
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
Fase A2

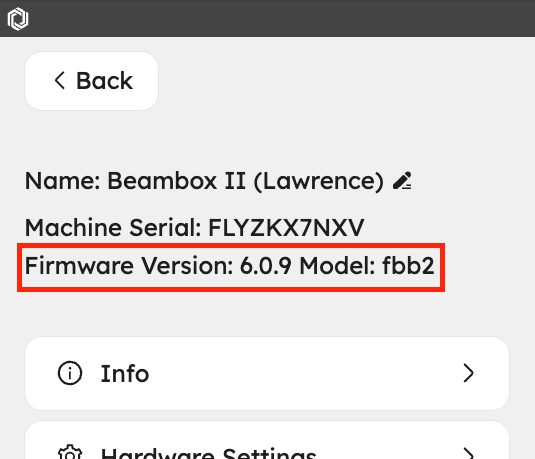

Aggiornare o riaggiornare il firmware all'ultima versione e verificare se il problema viene risolto.
Utilizzare il link per visualizzare le istruzioni.
4-7 Aggiornamento del firmware
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
Fase A3
Rimuovere il piano a nido d'ape e la staffa.

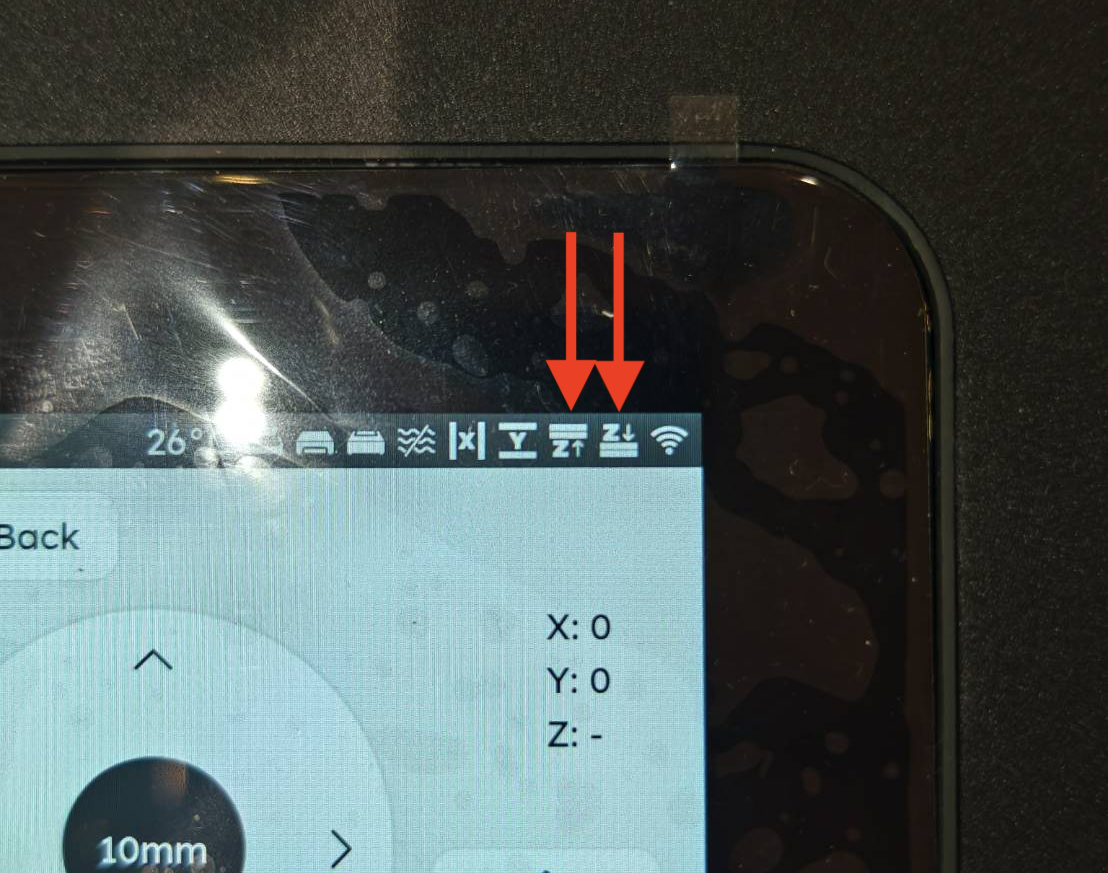

Accedere a "Manutenzione" sul pannello e premere entrambi i finecorsa dell'asse Z per osservare il cambiamento dell'icona.
Le icone dei finecorsa superiore e inferiore dell'asse Z si comportano correttamente sul pannello?
Determinare il risultato del test e l'azione successiva da intraprendere.
Fase A4

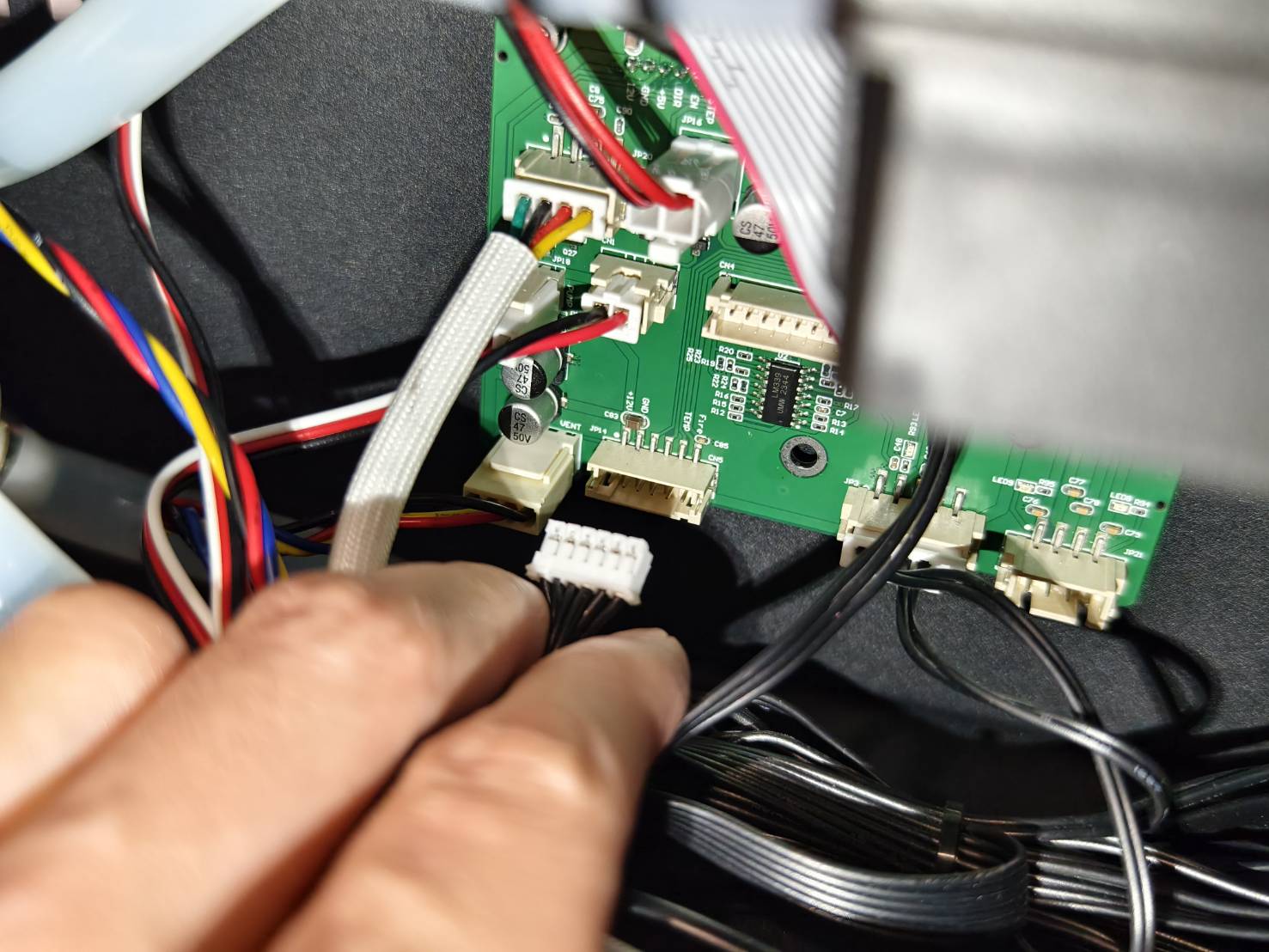

Scollegare il cavo dei finecorsa dell'asse Z dalla scheda principale e controllare l'icona sul pannello. Le icone sono entrambe chiuse?
-

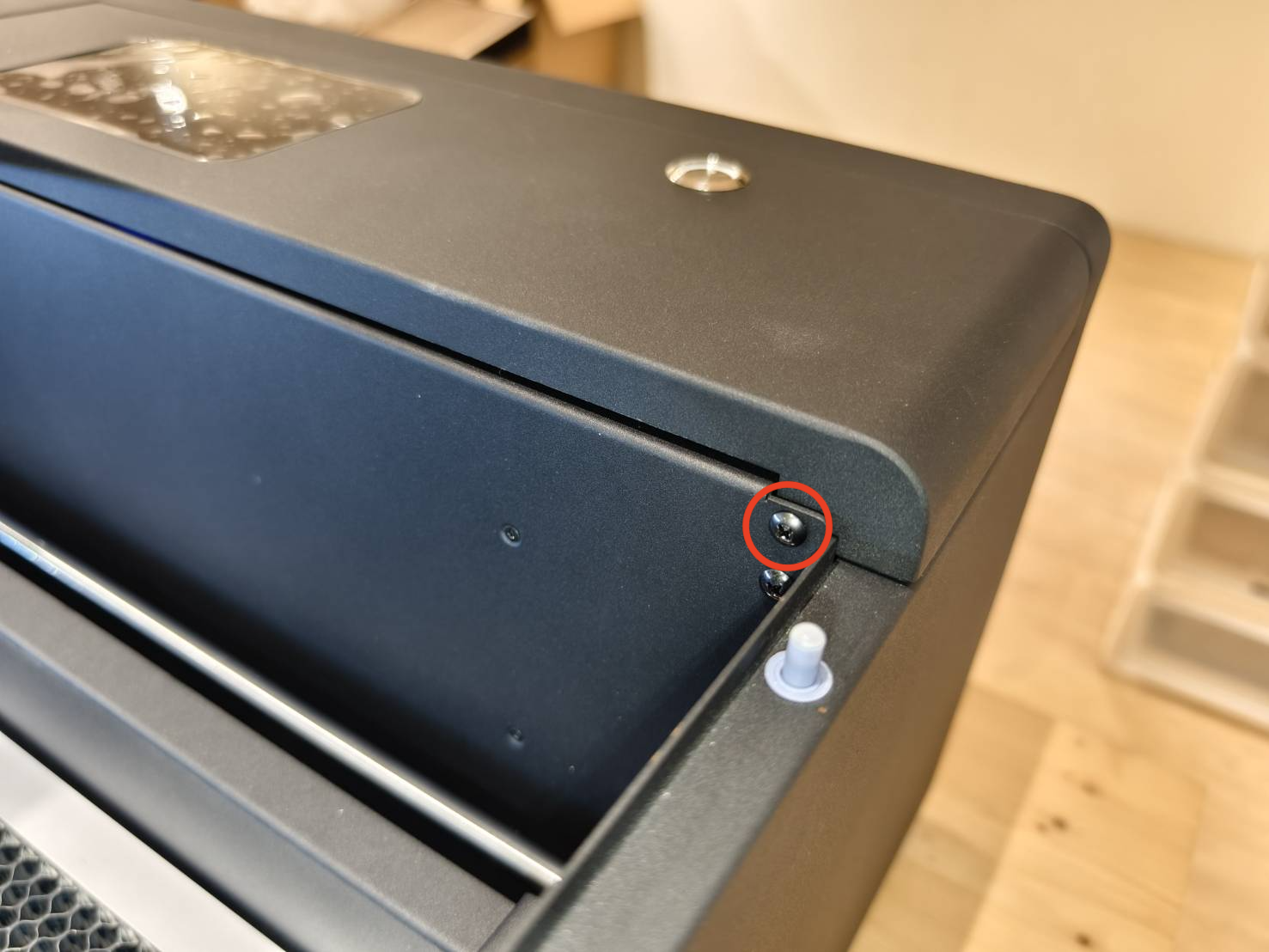

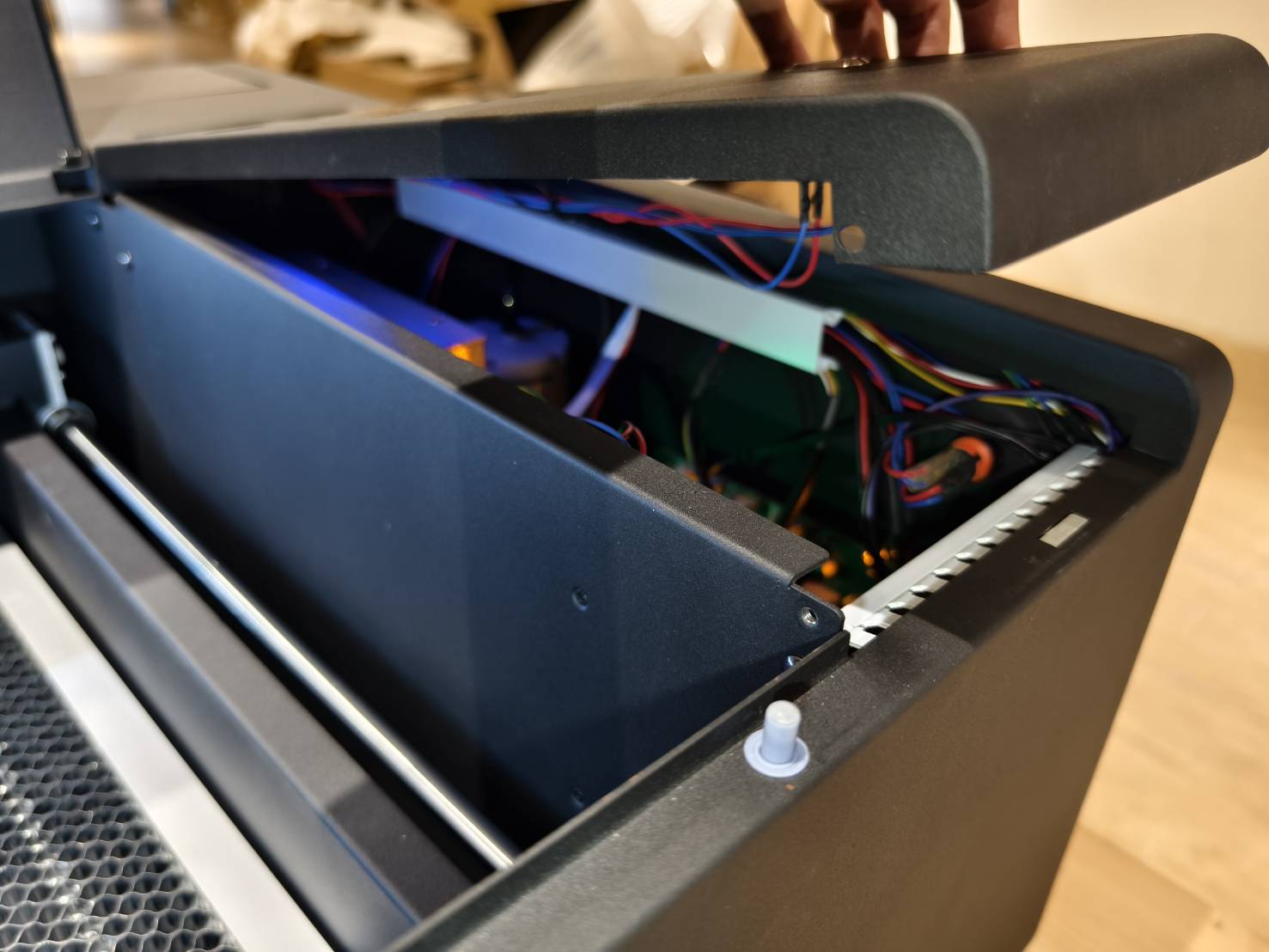

Spegnere la macchina. Aprire il coperchio laterale per accedere all'interno della macchina.

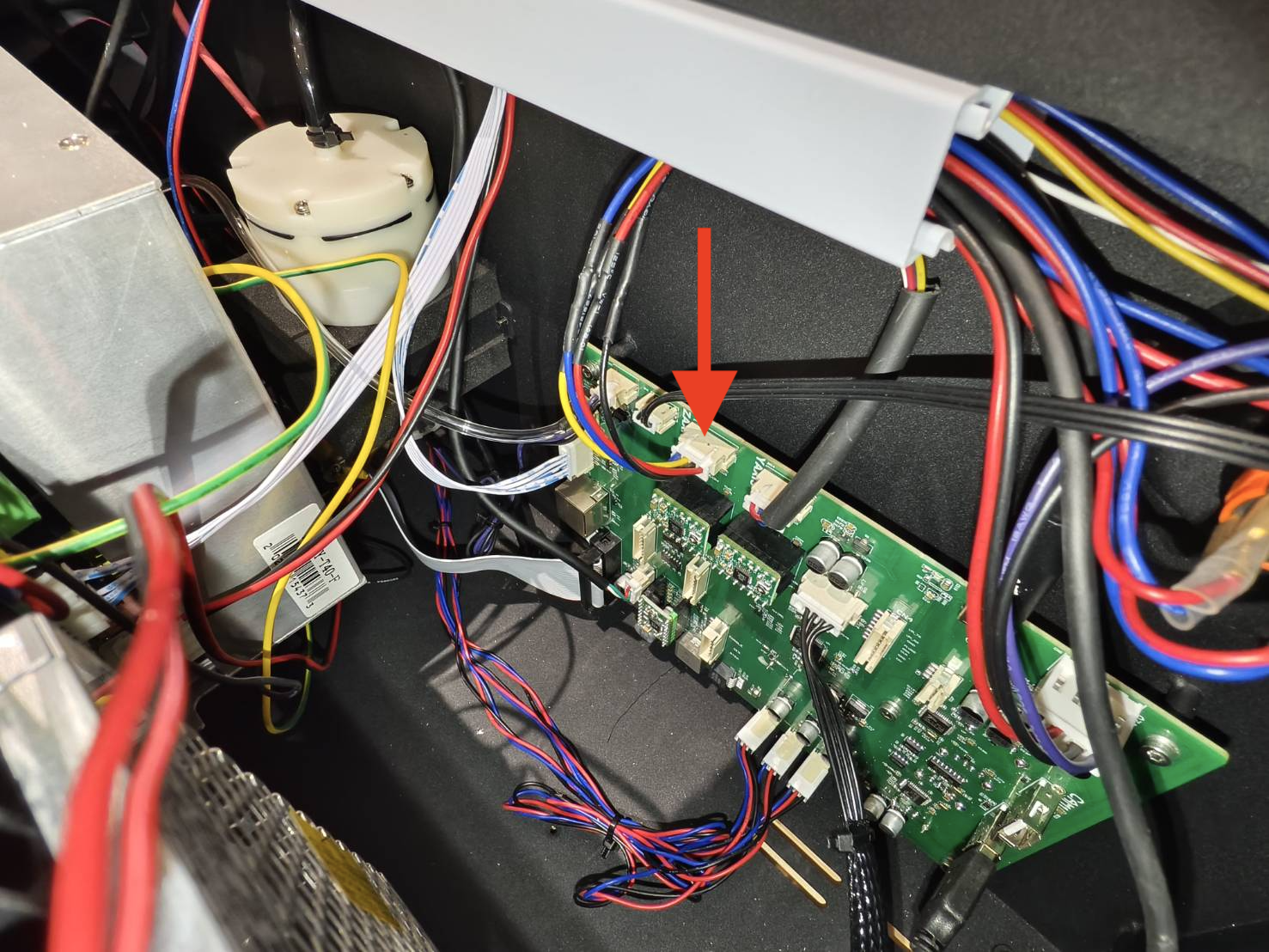

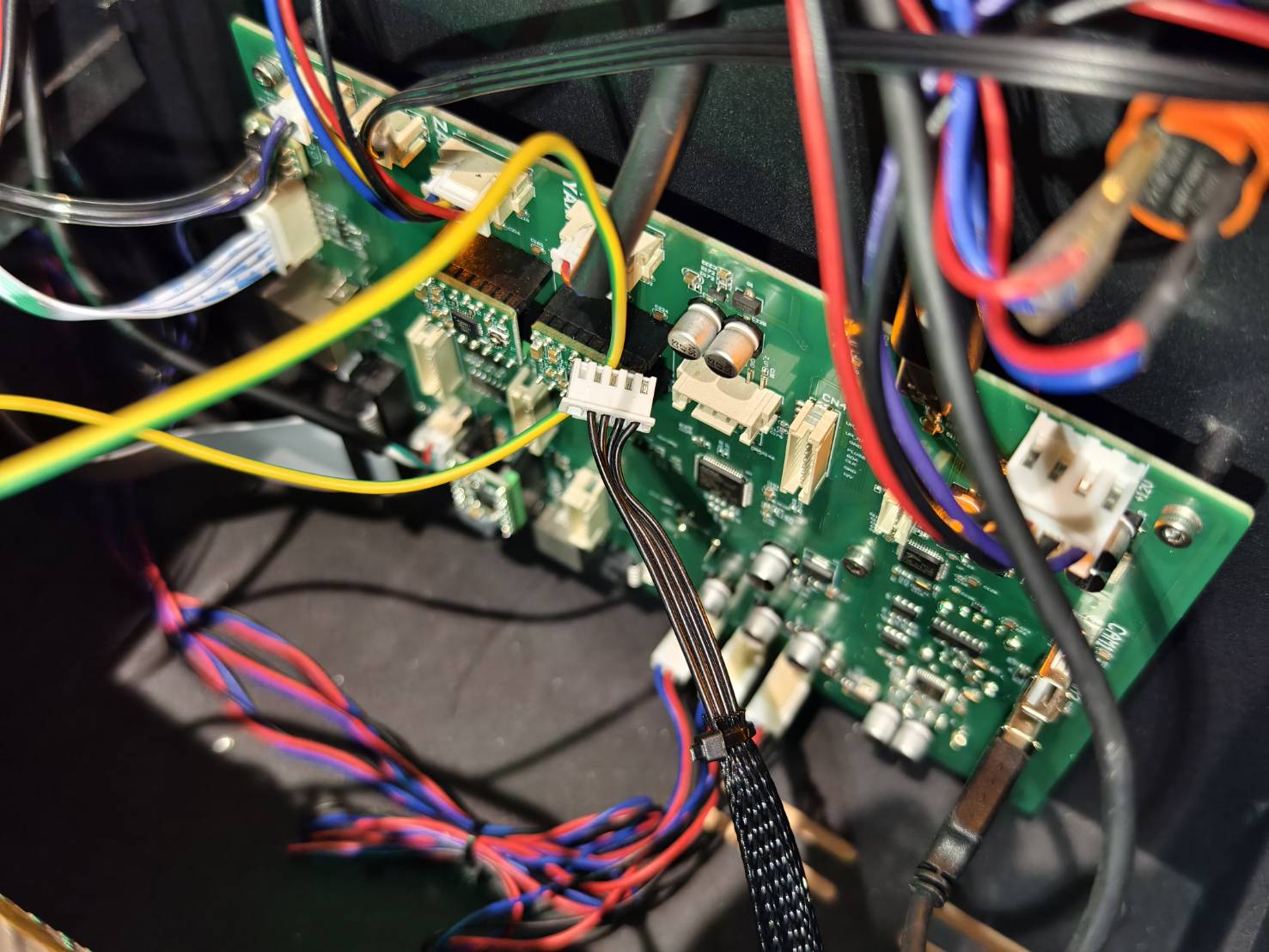

- Scollegare il cavo piatto dei finecorsa dell'asse Z.
(Consultare lo schema se la scheda PCB non corrisponde a quella nell'immagine.)
- Accendi la macchina e controlla le icone. Sono entrambe chiuse?
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
Fase B1
Reinstalla il piano a nido d'ape.
Verifica se entrambi gli interruttori di fine corsa superiore e inferiore dell'asse Z possono essere attivati dalla piattaforma.
Abbassa e poi solleva il piano di lavoro fino in cima per verificare se gli interruttori di fine corsa dell'asse Z possono essere attivati.
| Esempio Corretto - Attivato |
|
Esempio Errato - Non Attivato (HEXA viene utilizzato come esempio) |
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
|
|
Passo B2
Solleva o abbassa manualmente il piano di lavoro e verifica se può muoversi liberamente in entrambe le direzioni, verso l'alto e verso il basso.
|
|
Passo B2.1
Provare a lubrificare le 4 viti di guida e verificare se la piattaforma può essere spostata manualmente e tramite il pannello di controllo.
Si prega di consultare l'articolo.
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
|
Passo B3

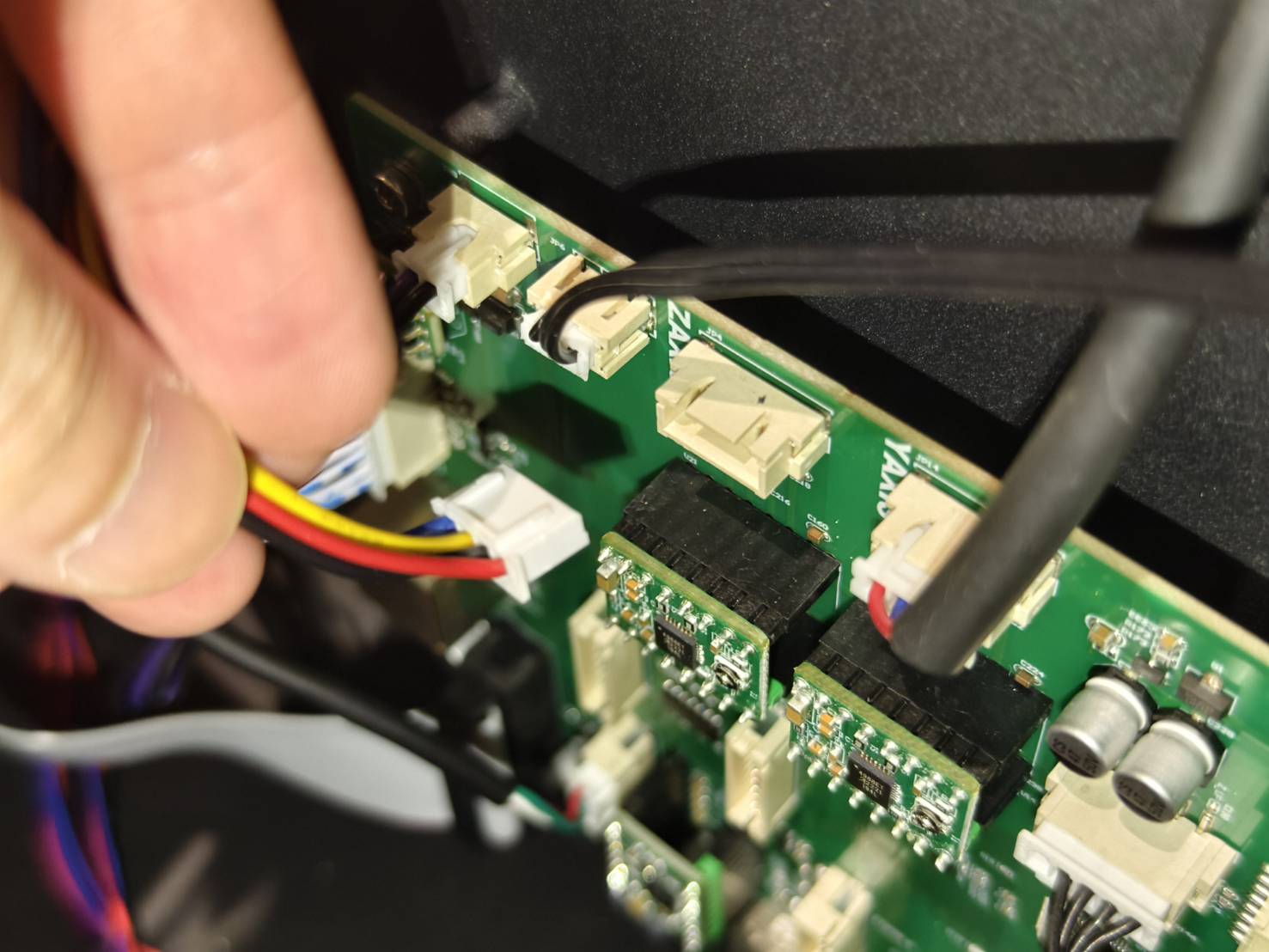

Scollegare e ricollegare il cavo del motore dell'asse Z. Successivamente, provare ad abbassare e sollevare la piattaforma utilizzando il pannello di controllo.
(Consultare lo schema se la scheda PCB non corrisponde a quella nell'immagine.)
-
Spegnere la macchina. Aprire il coperchio laterale per accedere all'interno della macchina.

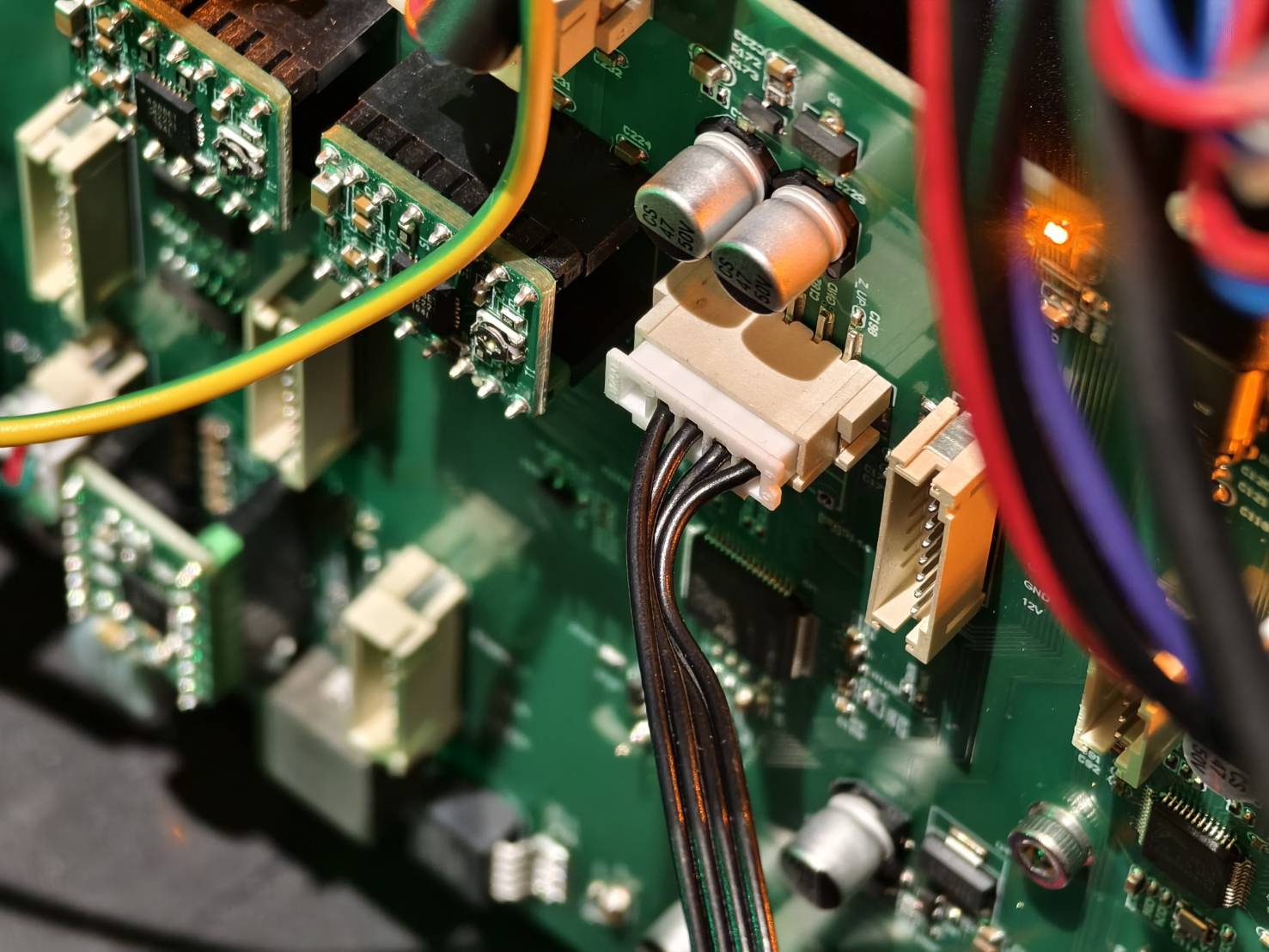

- Scollegare e ricollegare il cavo del motore dell'asse Z.
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
|
Passo B4

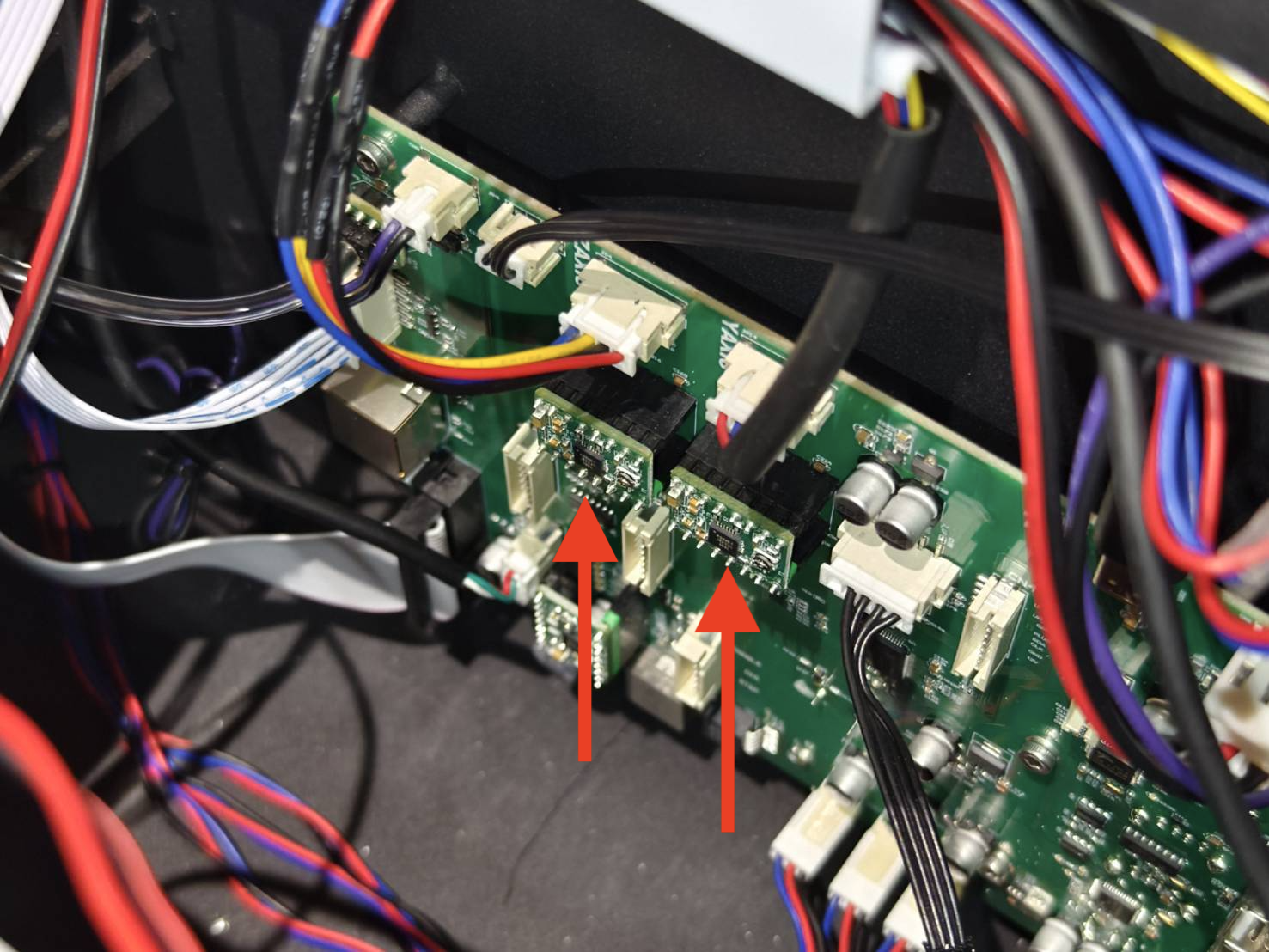

Spegnere la macchina per scambiare i DriverIC dell'asse Y e dell'asse Z e testare la piattaforma utilizzando il pannello di controllo.
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
|
Passo C1

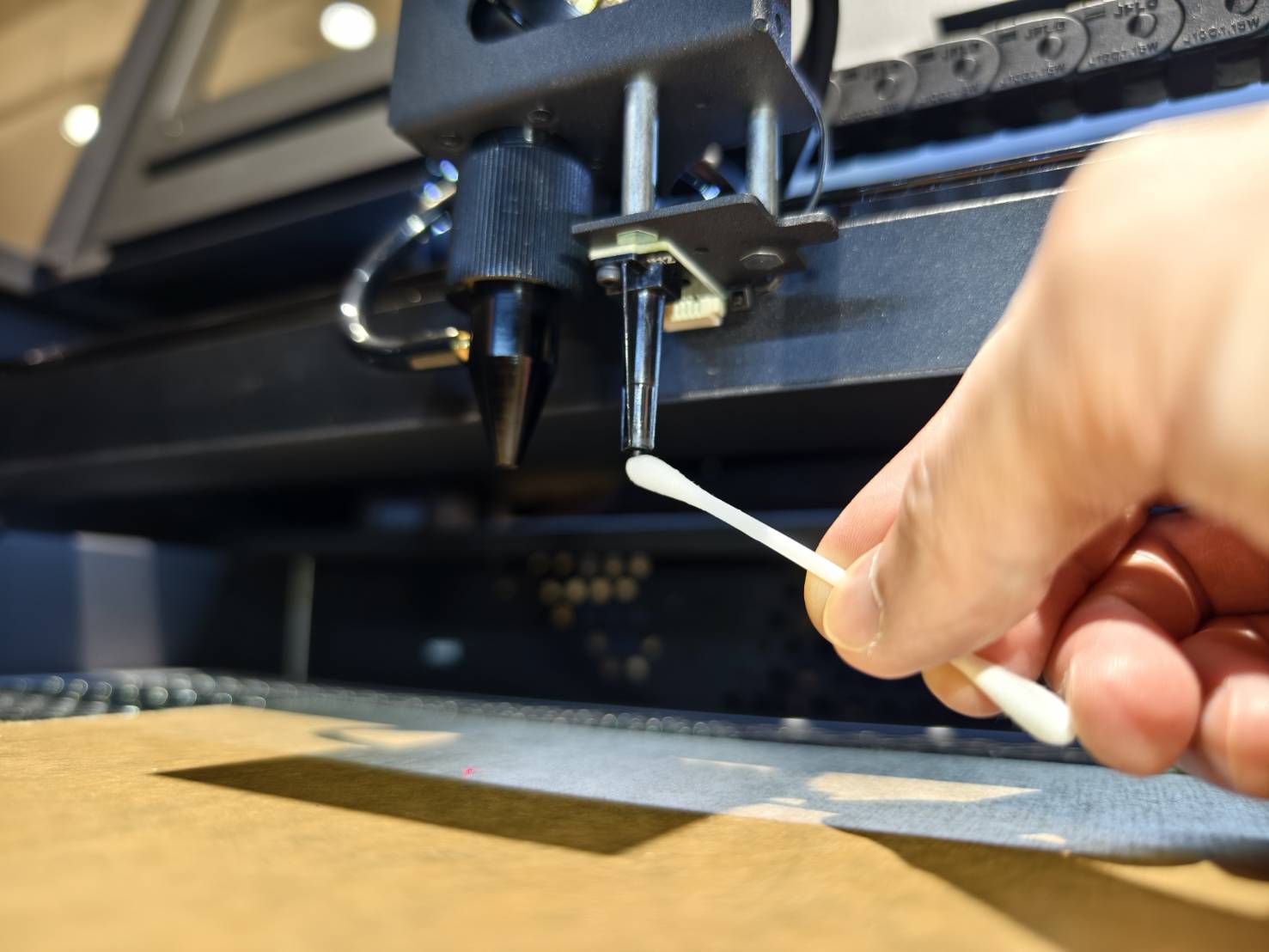

- Utilizzare un bastoncino cotonato con alcol per pulire la punta del modulo di messa a fuoco automatica.
- Verificare se la piattaforma può essere spostata su e giù.
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
Passaggio C2

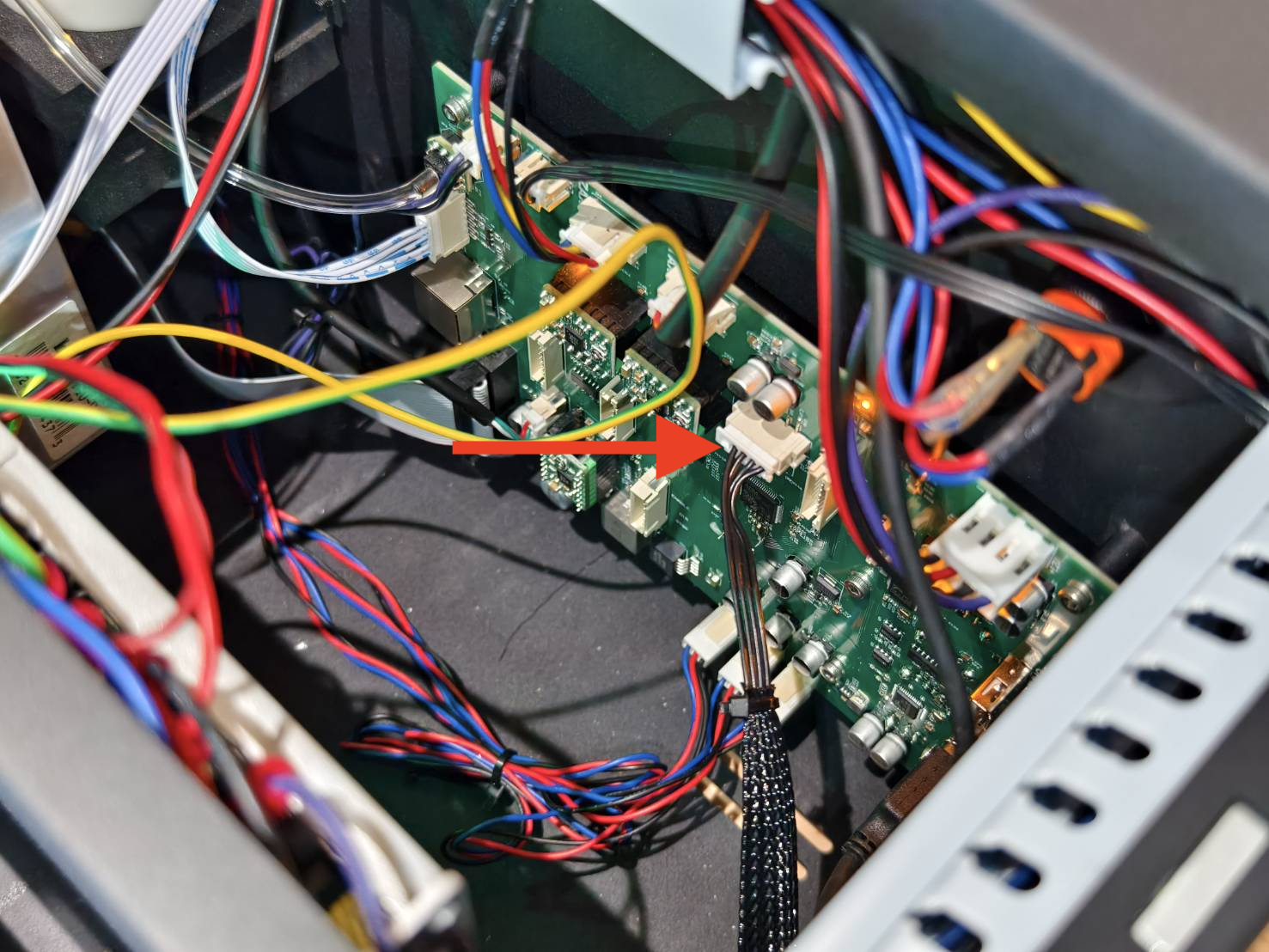

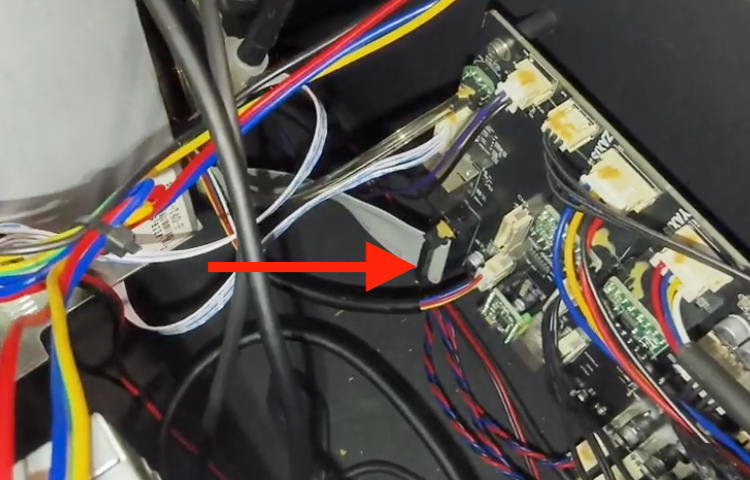

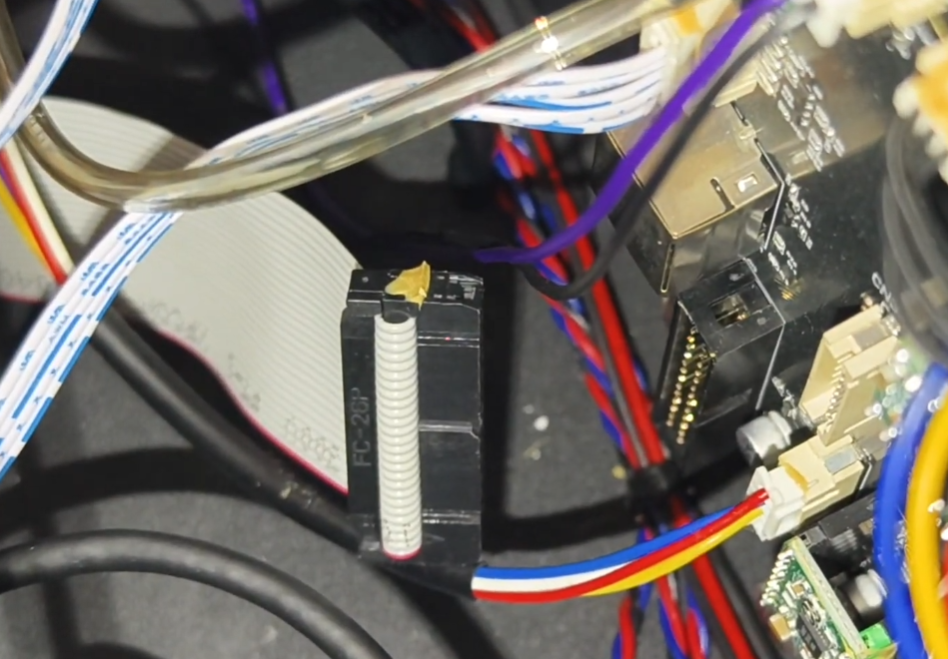

Spegnere la macchina. Aprire il coperchio laterale per scollegare e ricollegare il cavo flat grigio.
Accendere la macchina per verificare se la piattaforma può essere sollevata e abbassata.
(Testare la funzione dopo aver scollegato e ricollegato il cavo grigio.)
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
Passaggio C2.1
Scollegare il cavo flat grigio, quindi verificare se la piattaforma può essere sollevata e abbassata.
(Testare la funzione con il cavo grigio scollegato.)
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
Passaggio C3
- Ricollegare il cavo a nastro grigio.

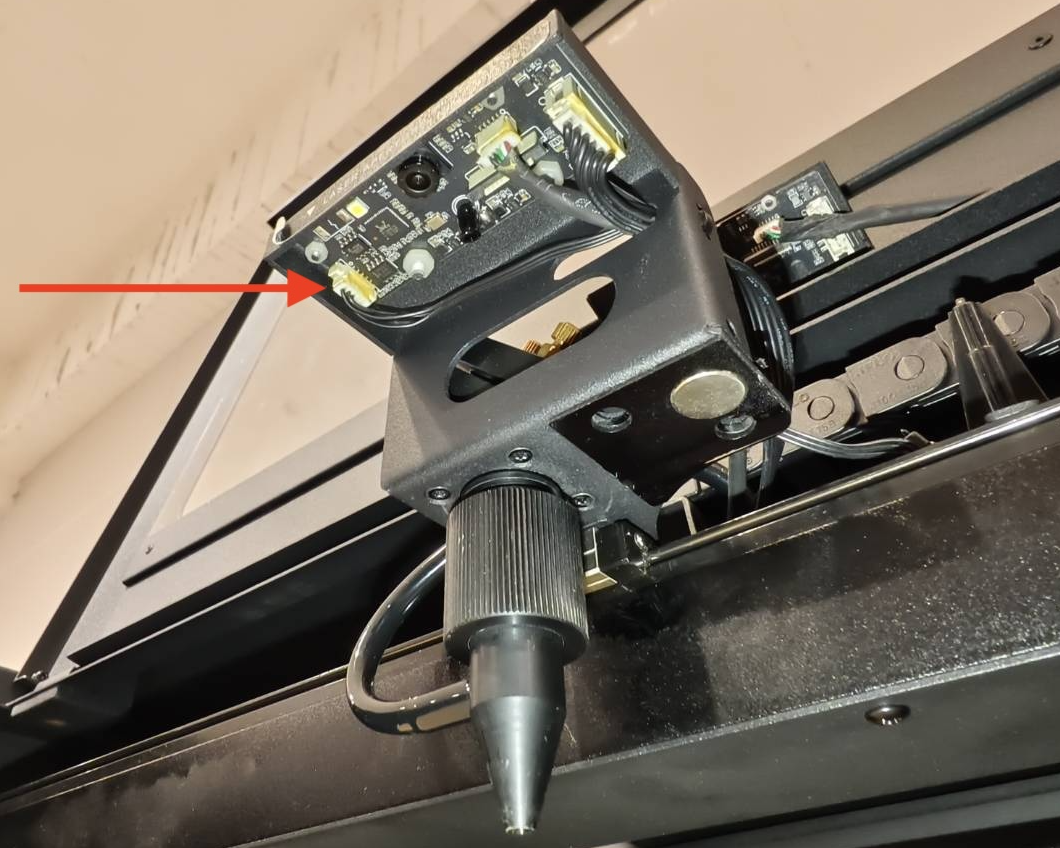

- Scollegare il cavo dalla scheda sulla testa laser.
- Verificare se la piattaforma può essere spostata su e giù.
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
Passaggio C4
- Ricollegare il cavo sulla testa laser.

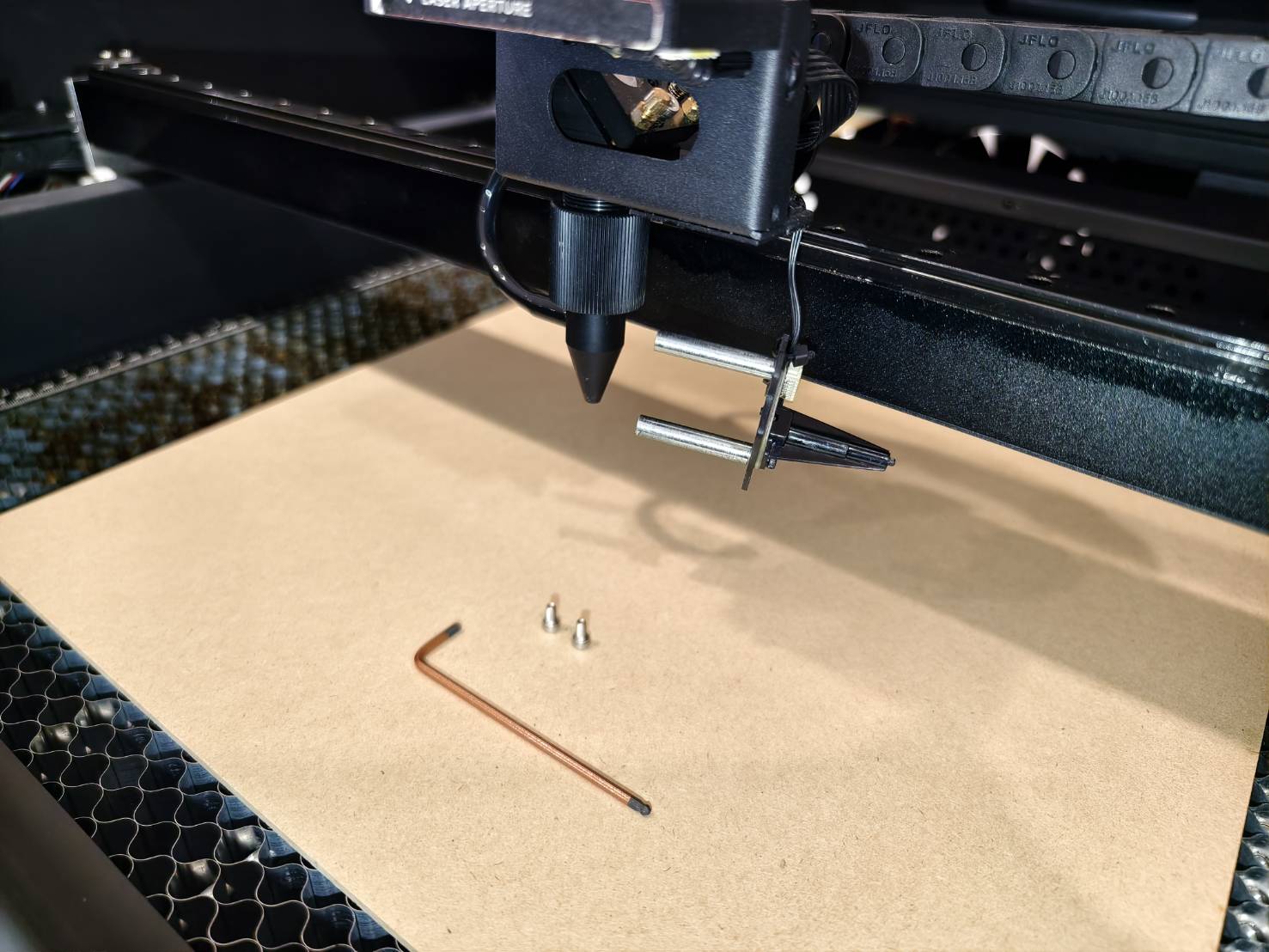

- Fare riferimento alla guida per le istruzioni su come rimuovere la sonda di messa a fuoco automatica e il coperchio.
Leggere solo Step 1, Step 2 e Step 6 (sarà necessaria una chiave esagonale da 2,5mm e 2,0mm per eseguire questo passaggio). [Beambox II - Auto-Focus Probe & Cable Replacement]

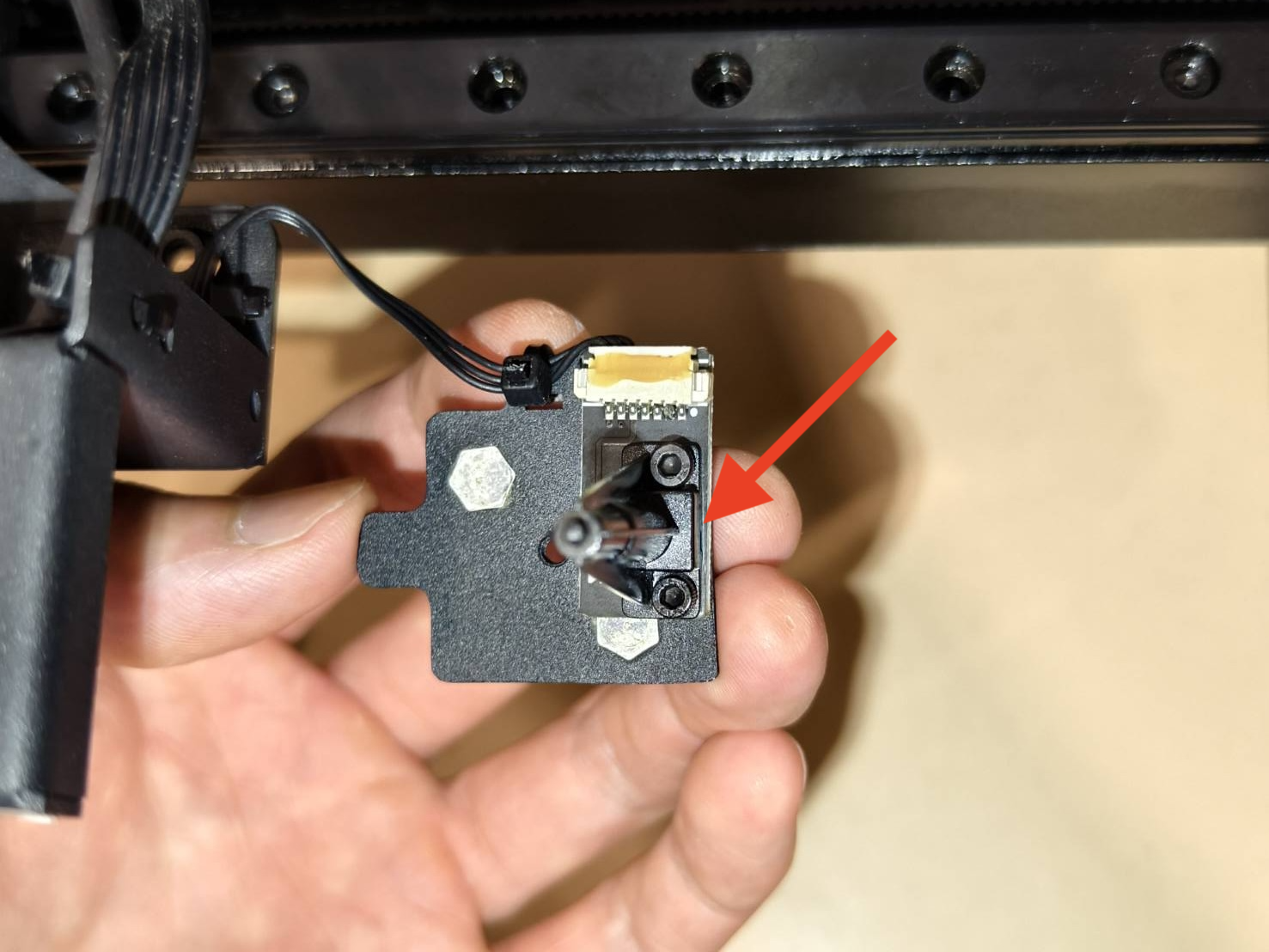

- Verificare se l'interruttore della scheda di messa a fuoco automatica può essere premuto agevolmente, come mostrato nel video.
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
Step C5
- Fare riferimento alla guida per le istruzioni su come reinstallare il coperchio e la sonda sulla scheda di messa a fuoco automatica, assicurandosi che la sonda possa essere spinta verso l'alto. Leggere solo Step 7 e Step 8.
[Beambox II - Auto-Focus Probe & Cable Replacement]
- Posizionare l'assemblaggio di messa a fuoco automatica e verificare se la piattaforma può essere spostata verso l'alto e verso il basso.
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
Passaggio C6
- Consultare la guida per le istruzioni sulla reinstallazione dell'assemblaggio di messa a fuoco automatica.
Leggere solo il Passaggio 11 e il Passaggio 12.
[Beambox II - Auto-Focus Probe & Cable Replacement]
- Verificare se la piattaforma può essere spostata su e giù.
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
Passaggio C7
Ricollegare i seguenti cavi.

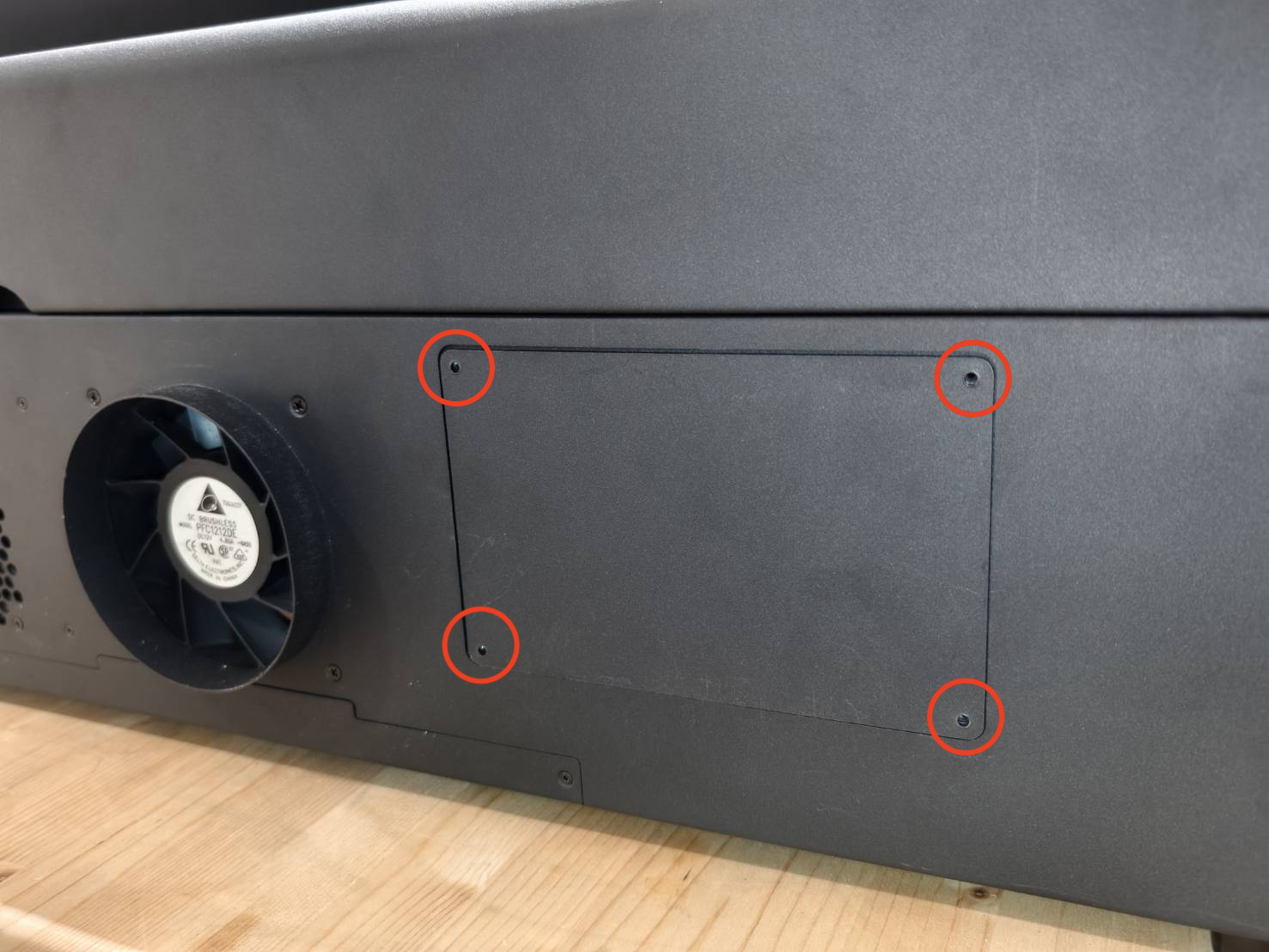

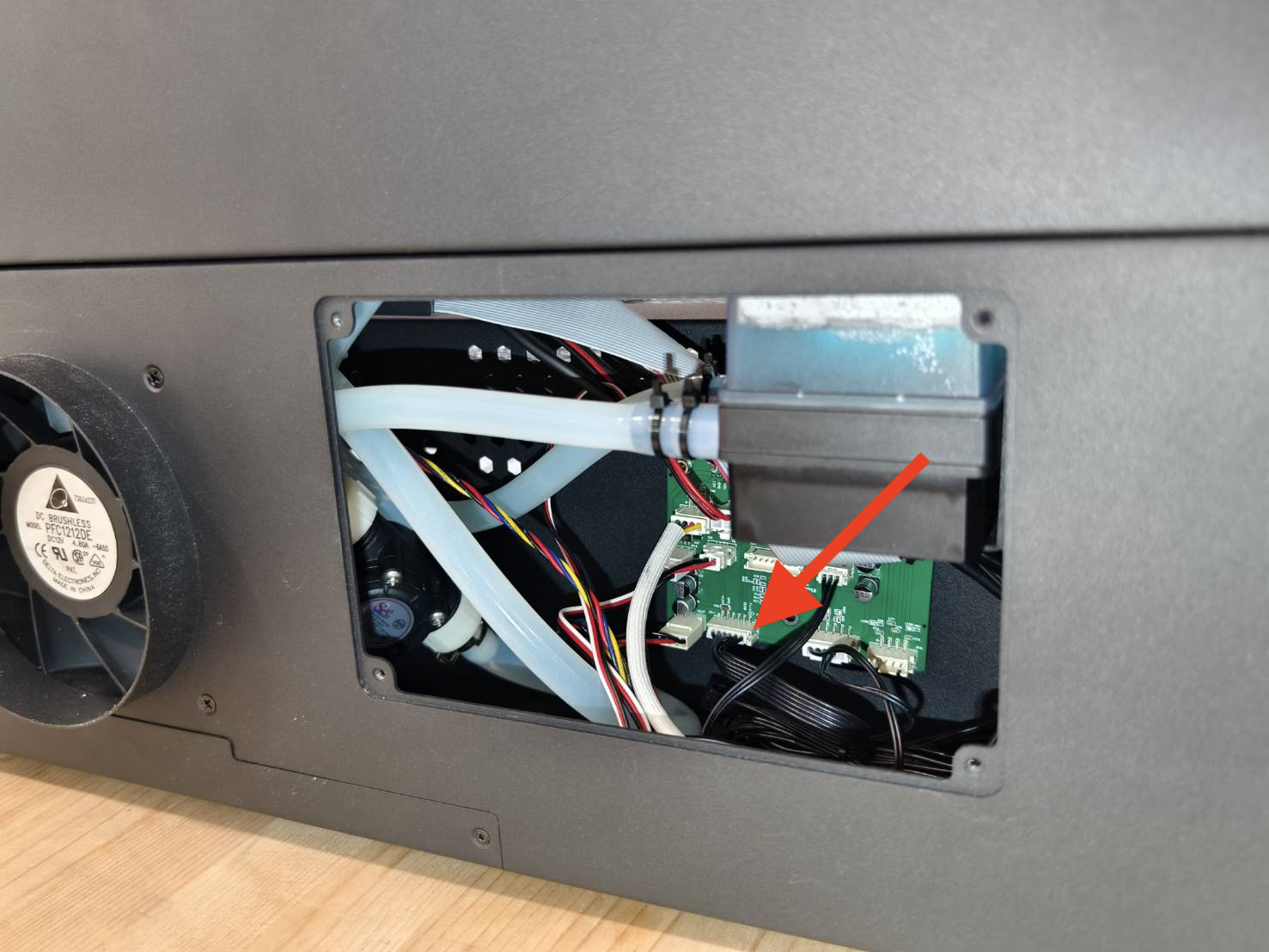

- Il cavo a 6 pin sulla scheda del plotter. (Il coperchio posteriore deve essere rimosso con un cacciavite T8.) (Fare riferimento a schema se la scheda PCB non corrisponde a quella nell'immagine.)

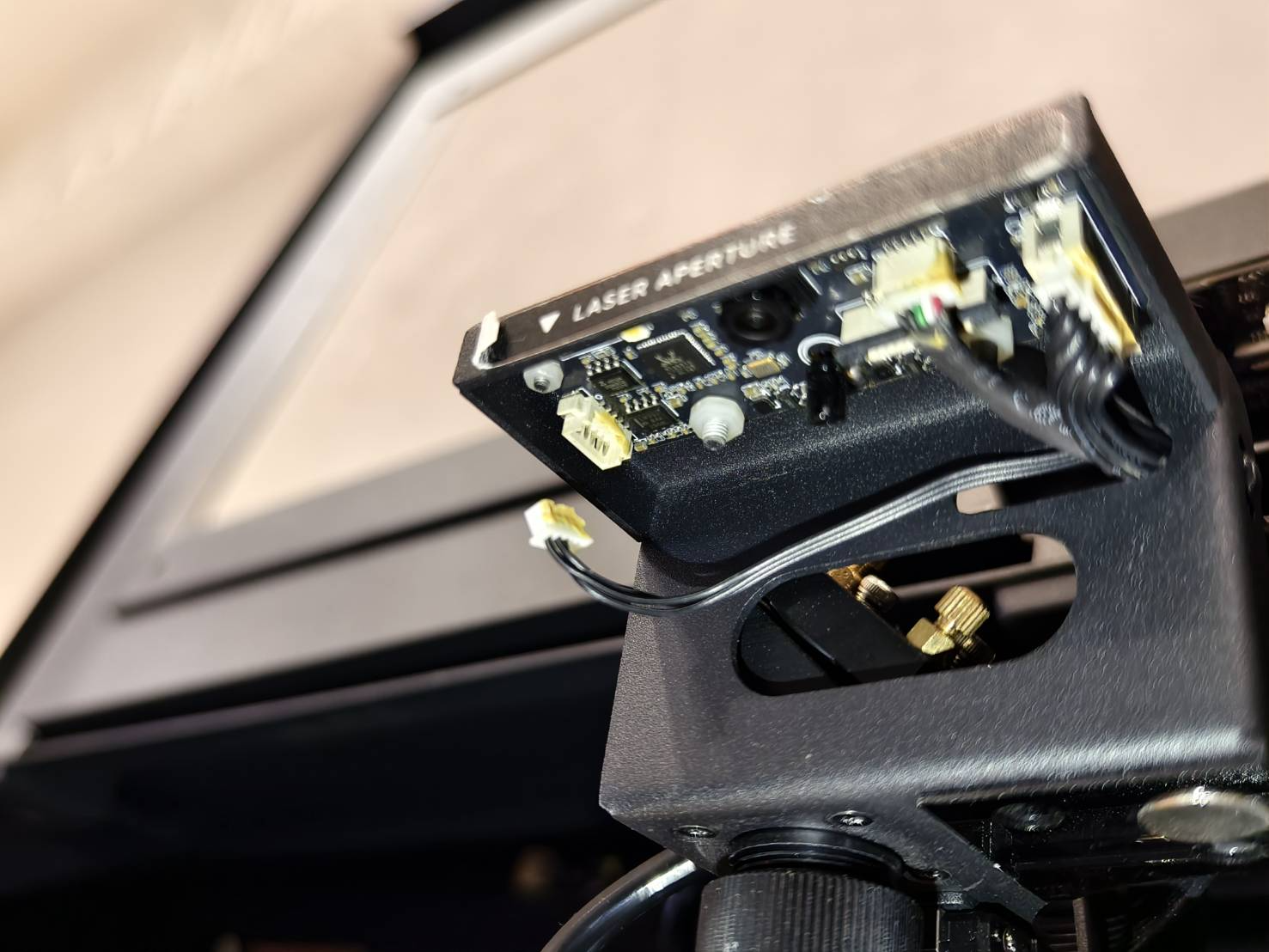

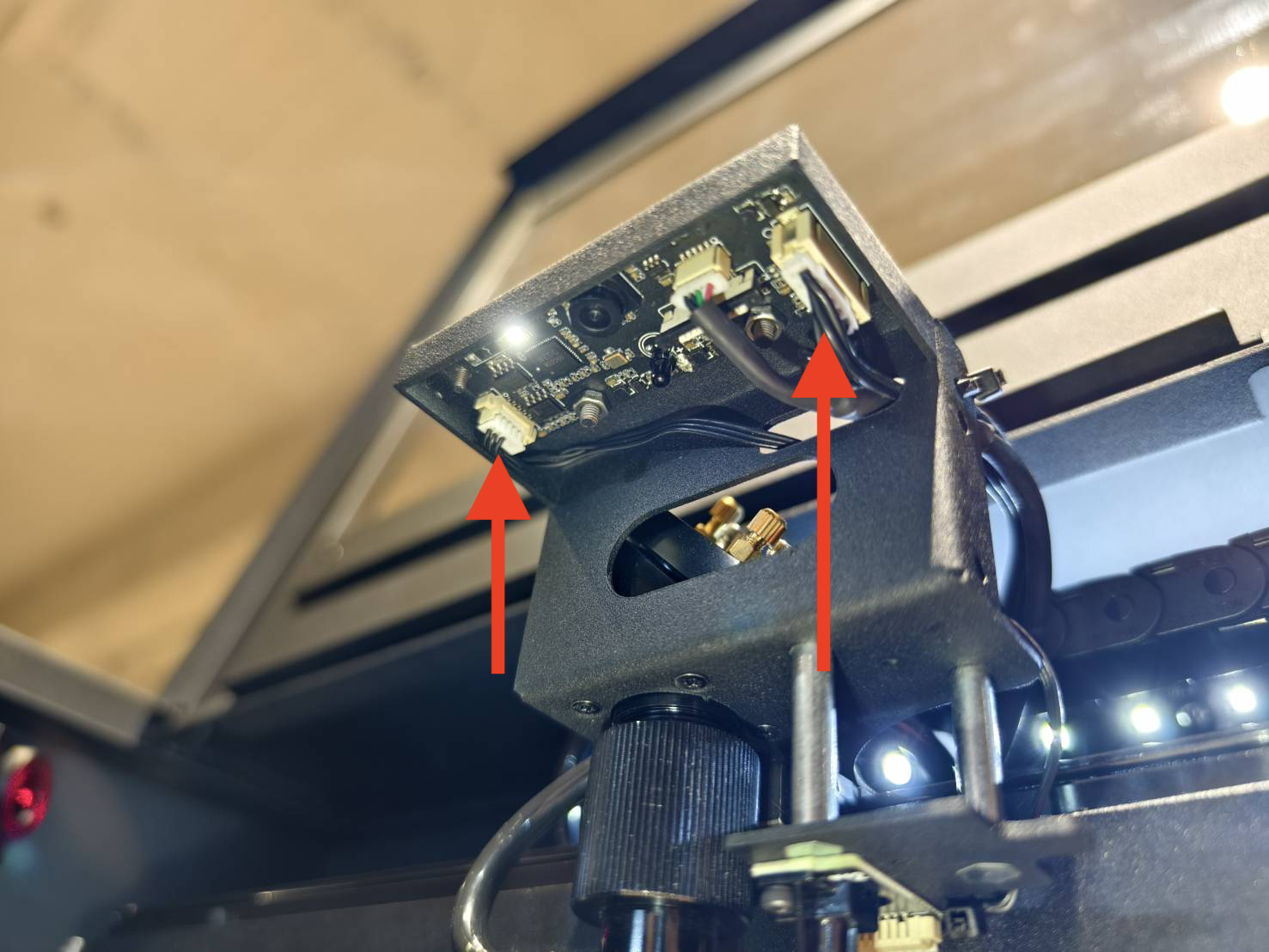

- I cavi a 6 pin e 3 pin sulla scheda LED della fotocamera sulla testa laser.
(Se risulta troppo difficile da scollegare, assicurarsi invece che la connessione non sia allentata.)

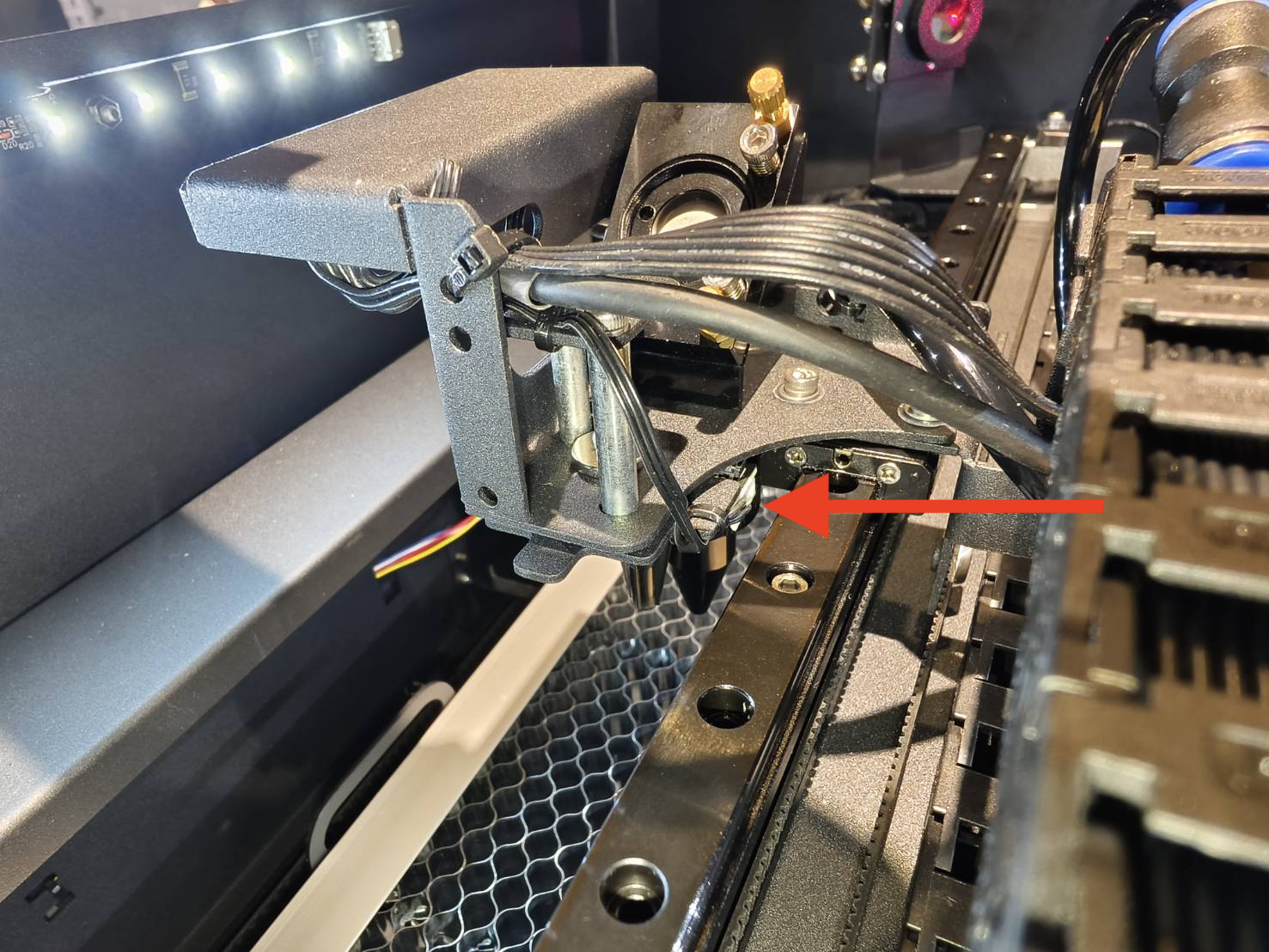

- Il cavo a 3 pin sul retro della testa laser sul modulo di messa a fuoco automatica.
(Se risulta troppo difficile da scollegare, assicurarsi invece che la connessione non sia allentata.)
- Successivamente, verificare se la piattaforma può essere spostata verso l'alto e verso il basso.
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
Step C8
Posiziona il materiale sul piano di lavoro ed esegui l'autofocus.
Determinare il risultato del test e l'azione successiva da intraprendere.
|
|
Contatta l'assistenza clienti
- Si prega di seguire le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o all'assistenza FLUX. [Contatta il Servizio Clienti]
Le informazioni raccolte, come foto o video che mostrano il problema della tua macchina in questo articolo, dovranno essere condivise con il rivenditore o l'assistenza FLUX.
