#913 Rilevamento di flusso d'aria anomalo

FLUX Support Team
  • Aggiornato

Possibili cause:

  1. Il filtro della pompa dell'aria è sporco e necessita di sostituzione.
  2. Il sistema non funziona correttamente (Aggiornare nuovamente il firmware o ripristinare le impostazioni di fabbrica).
  3. Il tubo dell'aria è piegato o danneggiato.
  4. Il tubo trasparente a tre vie (giunto a T) sul sensore è piegato o danneggiato.
  5. La scheda madre è malfunzionante.
  6. La pompa dell'aria è troppo debole.
  7. La pompa dell'aria è troppo potente. (Meno probabile)



Fase 1

Sostituire il filtro della pompa dell'aria sul lato della macchina ed eseguire un test del flusso d'aria.IMG20250508171210.jpg





Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • Il valore rientra nell'intervallo normale >> Fase 3.1
  • Il valore NON rientra nell'intervallo normale >> Fase 2



Fase 2

Verificare se l'aria fuoriesce dall'ugello laser.

  • Accedere alla modalità Manutenzione dal pannello e attivare la pompa dell'aria.
  • Utilizzare la mano o un foglio di carta per verificare se l'aria fuoriesce dall'ugello laser.

Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • Sì, l'aria fuoriesce >> Fase 3



Passo 2.1

Aprire il pannello laterale per controllare o ricollegare i due pin del cavo della pompa dell'aria e il tubo dell'aria collegato alla parte superiore della pompa. Assicurarsi che nessun cavo o tubo dell'aria sia danneggiato, allentato o piegato.

  • Aprire il pannello laterale per visualizzare l'interno della macchina.

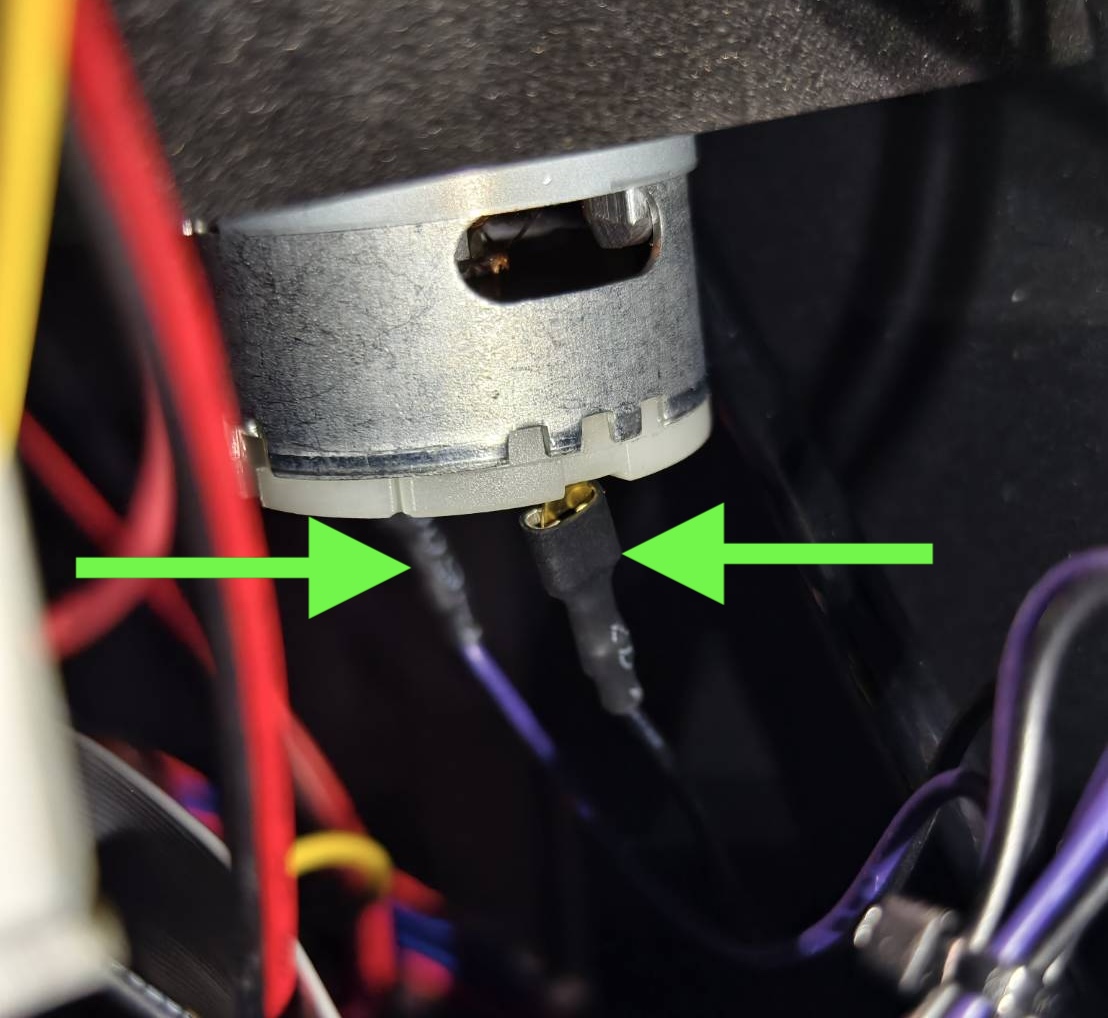

  • Controllare o ricollegare i due pin del cavo della pompa dell'aria. (Macchina spenta)

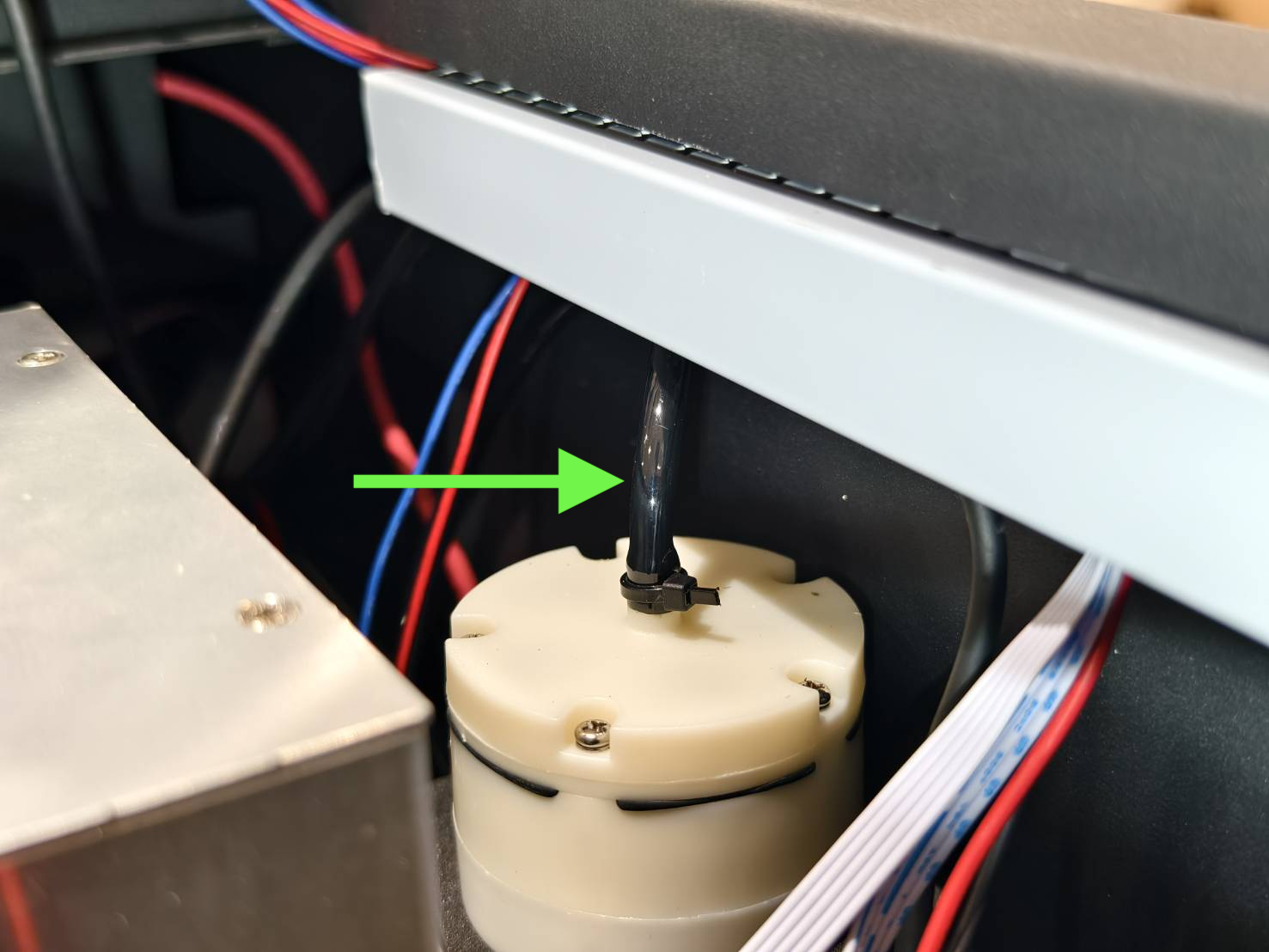

  • Controllare il tubo dell'aria sulla pompa.

  • Controllare il tubo dell'aria sull'ugello laser.

    Tubo dell'aria piegato sull'ugello Tubo dell'aria piegato sulla catena


  • Accendere la macchina e attivare la pompa dell'aria per verificare se l'aria fuoriesce dall'ugello laser.


Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • Sì, l'aria fuoriesce >> Fase 3



Passo 2.2

Ripristinare le impostazioni di fabbrica della macchina e verificare se l'aria fuoriesce dall'ugello laser.

(Pagina principale > Macchina > Pagina successiva > Ripristino impostazioni di fabbrica > Sì)



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • Sì, l'aria fuoriesce >> Fase 3



Passo 2.3

Aggiornare il firmware all'ultima versione e verificare se l'aria fuoriesce dall'ugello laser.
Guida all'aggiornamento del firmware di Beambox II



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • No, l'aria non fuoriesce >> Contattare l'assistenza clienti
    • Possibile causa:
      1. La pompa dell'aria è difettosa e deve essere sostituita
      2. La scheda madre è difettosa e deve essere sostituita



Passo 2.4

Attivare l'indicatore del flusso d'aria sul pannello e muovere la testa laser nell'area di lavoro per verificare se il valore cambia durante lo spostamento.

Come attivare il test della velocità del flusso d'aria.



Dimostrazione:



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • Il valore rimane sempre entro l'intervallo normale >> Passo 2.5
  • Il valore è sempre inferiore al valore minimo >> Passo 4
  • Il valore è sempre superiore al range massimo >> Passo 5
  • Il valore oscilla tra il valore normale e quello massimo >> Passo 5



Passo 2.5

Eseguire un'operazione e verificare se l'errore si manifesta.

Screenshot 2024-05-31 at 3.16.46 PM.png



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • No, l'errore non si manifesta >> Problema risolto
    • Possibile causa:
      1. Il sistema ha riscontrato un errore
  • Sì, l'errore si manifesta ancora >> Contattare l'assistenza clienti
    • Possibile causa:
      • Il sistema è corrotto e richiede una reinstallazione della scheda RK.
      • La scheda madre è difettosa e deve essere sostituita



Fase 3

Attivare l'indicatore del flusso d'aria sul pannello e muovere la testa laser nell'area di lavoro per verificare se il valore cambia durante lo spostamento.

Come attivare il test della velocità del flusso d'aria.



Dimostrazione:



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • Il valore rimane sempre entro l'intervallo normale >> Fase 3.1
  • Il valore è sempre inferiore al valore minimo >> Passo 4
  • Il valore è sempre superiore al range massimo >> Passo 5
  • Il valore oscilla tra il valore normale e quello massimo >> Passo 5



Fase 3.1

Eseguire un'operazione e verificare se l'errore si manifesta.

Screenshot 2024-05-31 at 3.16.46 PM.png



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • No, l'errore non si manifesta >> La macchina non presenta problemi
  • Sì, l'errore si manifesta ancora >> Passo 3.2



Passo 3.2

Riconnetti il tubo trasparente a tre vie (raccordo a T). Esegui un'operazione e verifica se l'errore si ripresenta.

  • Aprire il pannello laterale per visualizzare l'interno della macchina.

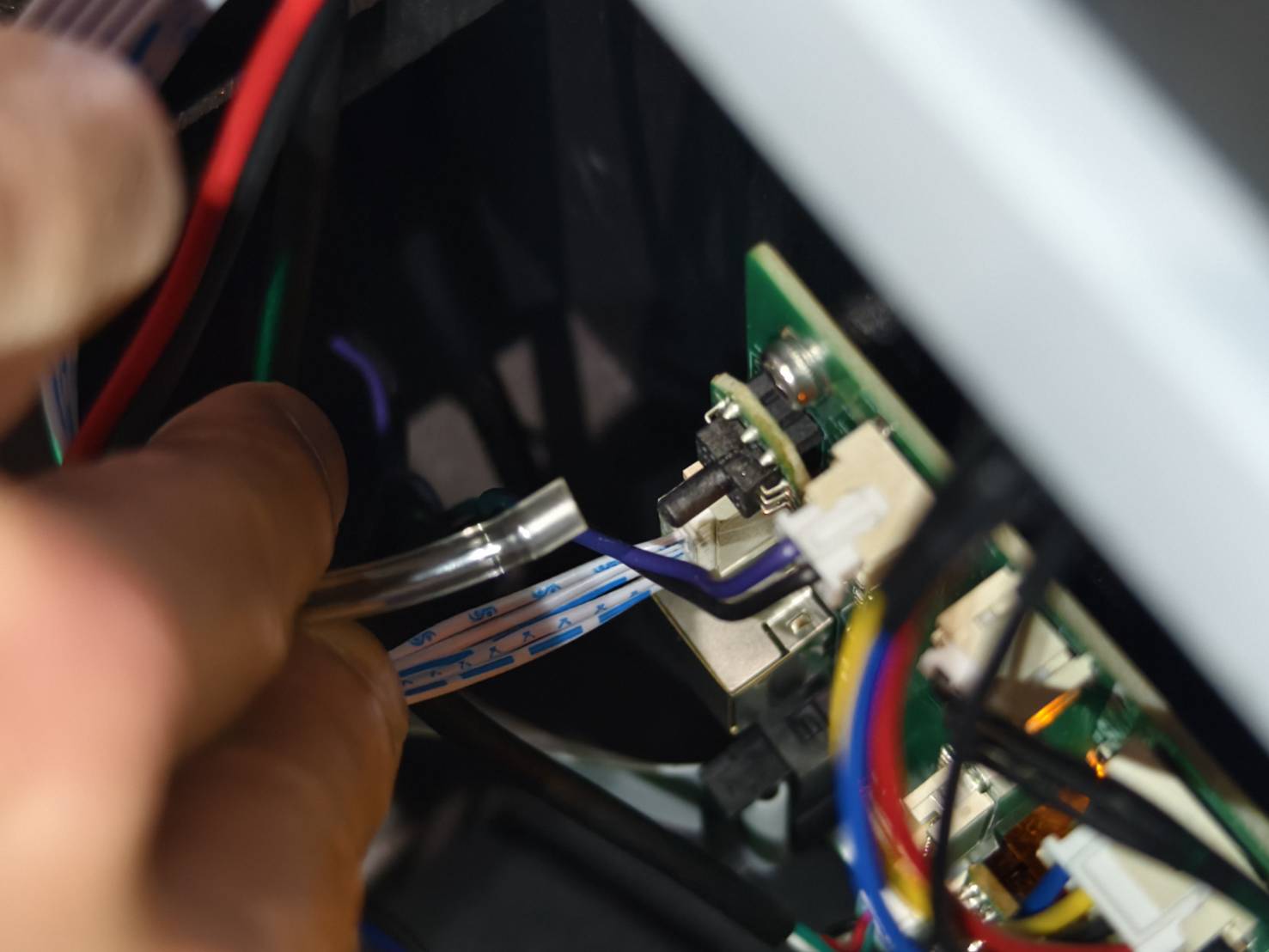

  • Riconnetti il tubo trasparente a tre vie (raccordo a T).



  • Eseguire un'operazione e verificare se l'errore si manifesta.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • No, l'errore non si manifesta >> Problema risolto
    • Possibile causa:
      1. La connessione del tubo trasparente a tre vie (raccordo a T) era difettosa
  • Sì, l'errore si manifesta ancora >> Passo 3.3



Passo 3.3

Ripristina le impostazioni di fabbrica della macchina ed esegui un'operazione per verificare se l'errore si ripresenta.

(Pagina principale > Macchina > Pagina successiva > Ripristino impostazioni di fabbrica > Sì)



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • No, l'errore non si manifesta >> Problema risolto
    • Possibile causa:
      1. Il sistema ha riscontrato un errore
  • Sì, l'errore si manifesta ancora >> Contattare l'assistenza clienti
    • Possibile causa:
      1. Il sistema è corrotto e richiede una reinstallazione della scheda RK.
      2. La scheda madre è difettosa e deve essere sostituita.



Passo 4

Riconnetti il tubo trasparente a tre vie (raccordo a T) e controlla il valore del flusso d'aria.

  • Aprire il pannello laterale per visualizzare l'interno della macchina.



  • Riconnetti il tubo trasparente a tre vie (raccordo a T).



  • Attiva il test della velocità del flusso d'aria e muovi la testa laser per controllare il valore.



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • Il valore rimane sempre entro l'intervallo normale >> Passo 4.3
  • Il valore è sempre inferiore al valore minimo >> Passo 4.1
  • Il valore è sempre superiore al range massimo >> Passo 5
  • Il valore oscilla tra il valore normale e quello massimo >> Passo 5



Passo 4.1

Verifica se ci sono perdite o danni al tubo dell'aria e al tubo trasparente a tre vie.

  • Controllare il tubo dell'aria sull'ugello laser.

    Tubo dell'aria piegato sull'ugello Tubo dell'aria piegato sulla catena
  • Controllare il tubo dell'aria sulla pompa.

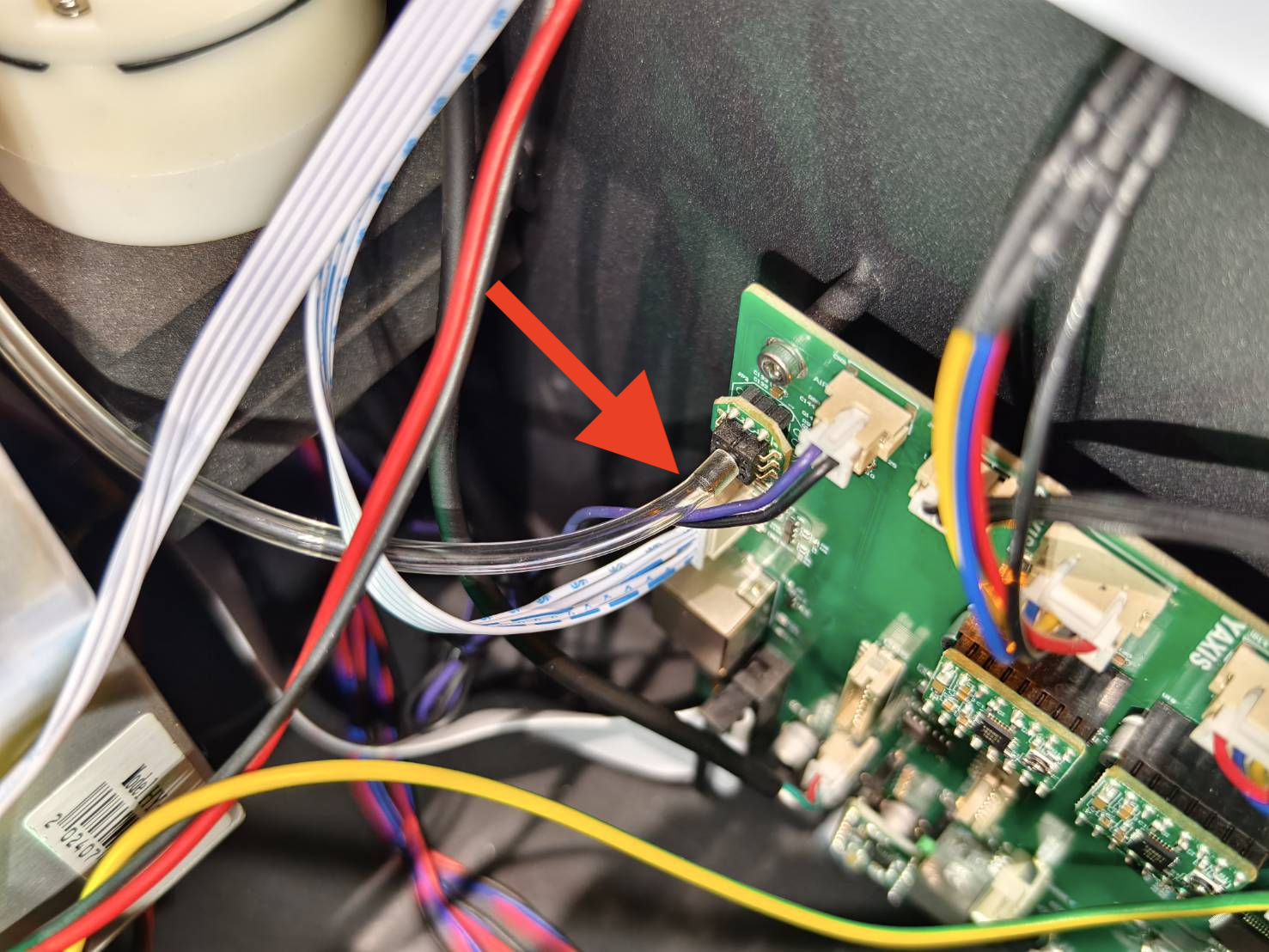

  • Controlla il tubo trasparente a tre vie.
  • Controlla il connettore del tubo dell'aria per verificare eventuali perdite. Ricollegalo se necessario.

  • Controlla gli altri percorsi del tubo dell'aria.

    Panoramica della disposizione del tubo dell'aria

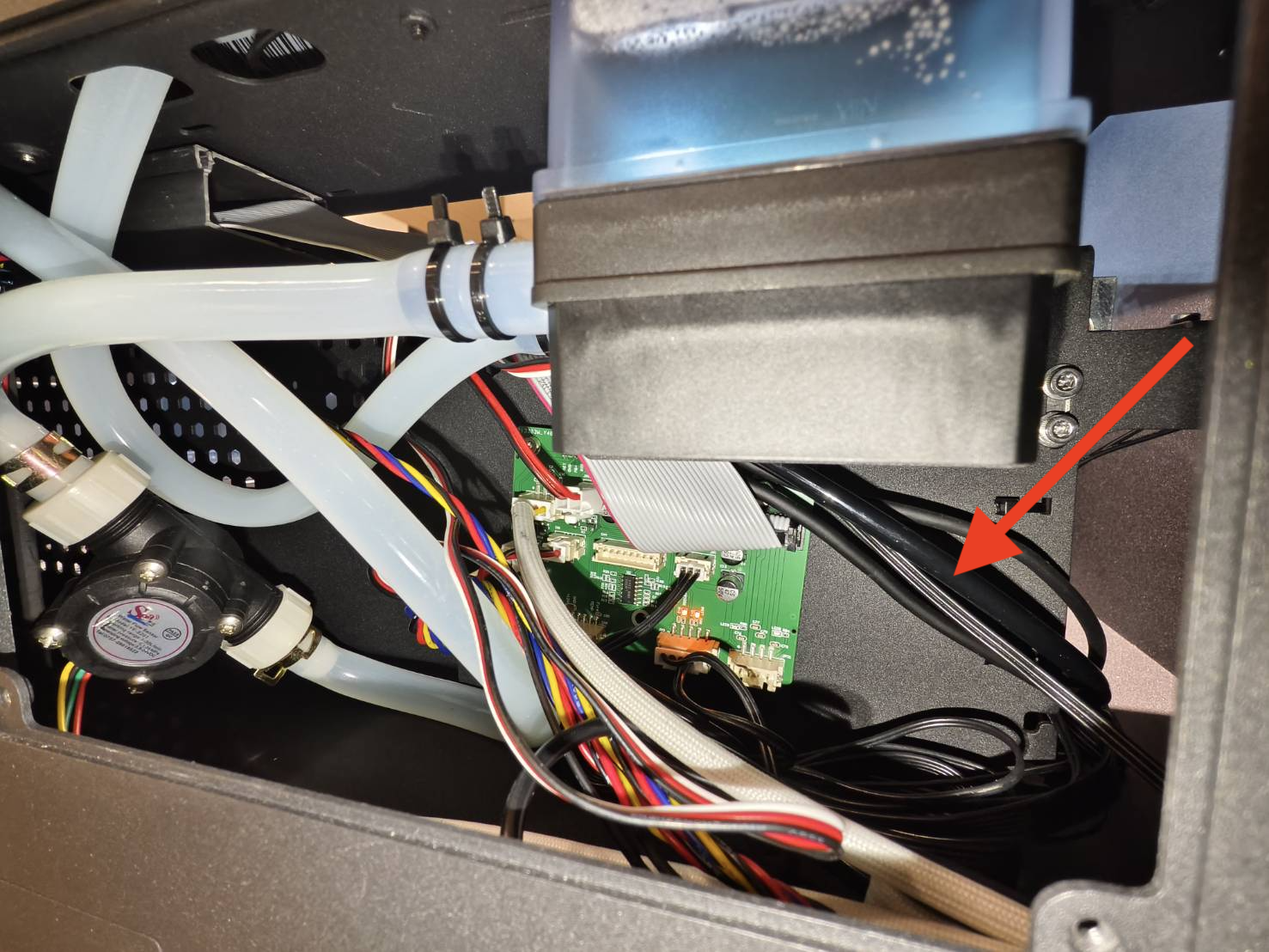

    Dal retro della macchina è possibile controllare una sezione del tubo dell'aria

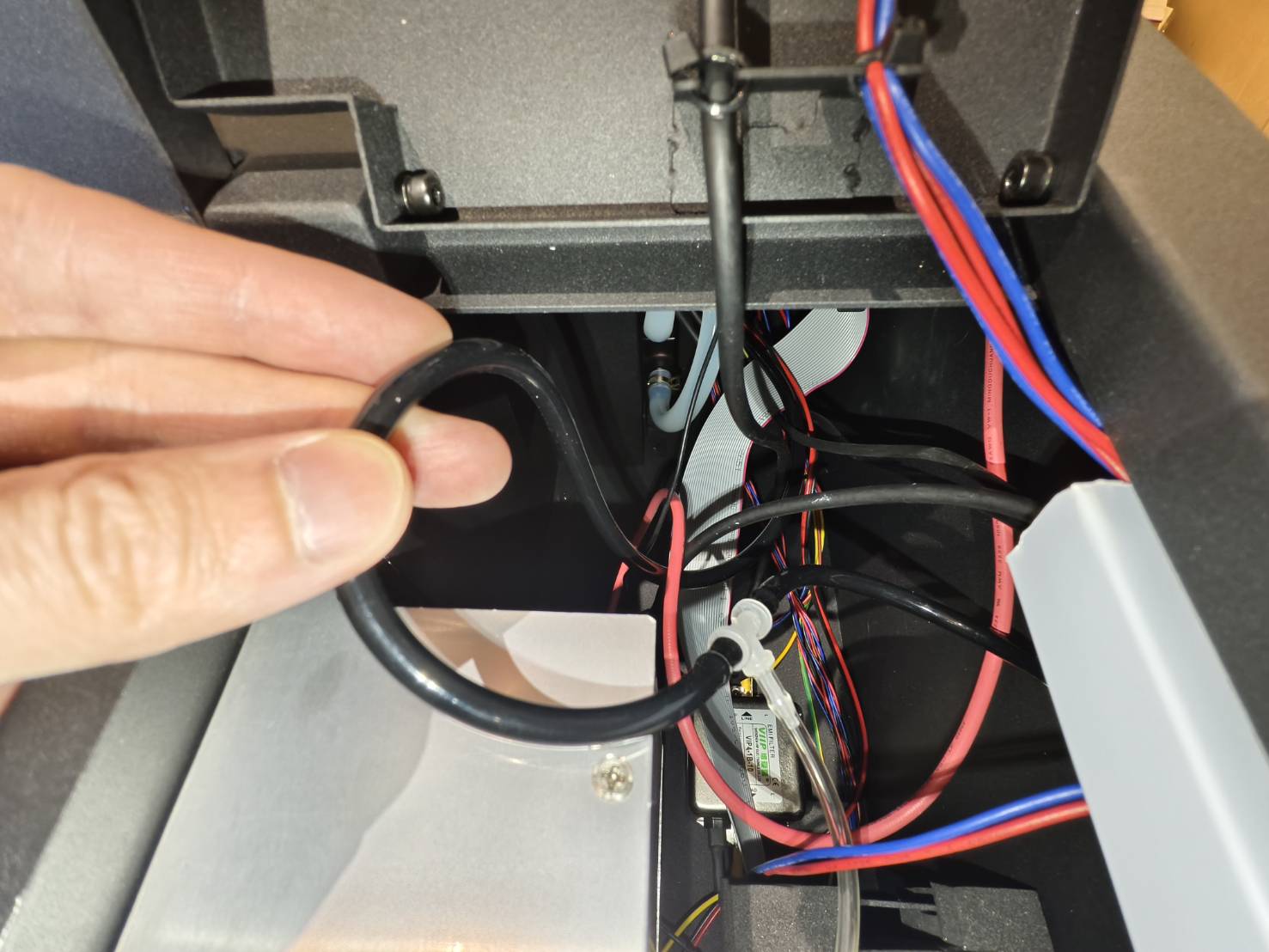

    Sul lato della pompa dell'aria, è possibile controllare una sezione del tubo dell'aria



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • Il tubo dell'aria e il tubo trasparente a tre vie sono in buone condizioni >> Passo 4.2
  • Il tubo dell'aria o il tubo trasparente a tre vie è difettoso >> Contattare l'assistenza clienti
    • Possibile causa:
      1. Il tubo dell'aria è difettoso e necessita di sostituzione
      2. Il tubo trasparente a tre vie è difettoso e necessita di sostituzione



Passo 4.2

Ripristinare le impostazioni di fabbrica della macchina e verificare se il valore del flusso d'aria torna alla normalità.

(Pagina principale > Macchina > Pagina successiva > Ripristino impostazioni di fabbrica > Sì)



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • Il valore rimane sempre entro l'intervallo normale >> Passo 4.3
  • Il valore è sempre inferiore al valore minimo >> Contattare l'assistenza clienti
    • Possibile causa:
      1. La pompa dell'aria è difettosa e deve essere sostituita
      2. La scheda madre è difettosa e deve essere sostituita
      3. Il tubo trasparente a tre vie è difettoso e necessita di sostituzione
  • Il valore è sempre superiore al range massimo >> Passo 5
  • Il valore oscilla tra il valore normale e quello massimo >> Passo 5



Passo 4.3

Eseguire un'operazione e verificare se l'errore si manifesta.

Screenshot 2024-05-31 at 3.16.46 PM.png



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • No, l'errore non si manifesta >> Problema risolto
    • Possibile causa:
      1. Errore di sistema
      2. La connessione del tubo trasparente a tre vie (raccordo a T) era difettosa
  • Sì, l'errore si manifesta ancora >> Contattare l'assistenza clienti
    • Possibile causa:
      1. La scheda madre è difettosa e deve essere sostituita
      2. Il sistema è corrotto e richiede una reinstallazione della scheda RK.



Passo 5

Aprire il coperchio laterale e controllare se il tubo dell'aria nero presenta piegature.

  • Aprire il pannello laterale per visualizzare l'interno della macchina.



  • Controllare il tubo dell'aria sulla pompa.


  • Controlla il tubo trasparente a tre vie.


  • Controlla il connettore del tubo dell'aria per verificare eventuali perdite. Ricollegalo se necessario.
  • Controlla gli altri percorsi del tubo dell'aria.

    Panoramica della disposizione del tubo dell'aria

    Dal retro della macchina è possibile controllare una sezione del tubo dell'aria

    È possibile ispezionare una sezione del tubo dell'aria dal lato della pompa dell'aria.

Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • Il tubo dell'aria non è piegato >> Passo 6



Passo 5.1

Tentare di raddrizzare la sezione piegata del tubo dell'aria e verificare il valore del flusso d'aria.
Non tagliarlo. Lo scopo è solo di applicare forza per raddrizzare il tubo.



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • Non è possibile raddrizzare il tubo dell'aria >> Contattare l'assistenza clienti
    • Possibile causa:
      1. Il tubo dell'aria è danneggiato e necessita di sostituzione.
  • Il valore rimane sempre entro l'intervallo normale >> Passo 5.2
  • Il valore è sempre inferiore al valore minimo >> Passo 4
  • Il valore è sempre superiore al range massimo >> Contattare l'assistenza clienti
    • Possibile causa:
      1. Il tubo dell'aria è danneggiato e necessita di sostituzione.
  • Il valore oscilla tra il valore normale e quello massimo >> Contattare l'assistenza clienti
    • Possibile causa:
      1. Il tubo dell'aria è danneggiato e necessita di sostituzione.



Passo 5.2

Eseguire un'operazione e verificare se l'errore si manifesta.

Screenshot 2024-05-31 at 3.16.46 PM.png



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • No, l'errore non si manifesta >> Problema risolto
    • Possibile causa:
      1. Il tubo dell'aria era piegato ma è stato possibile raddrizzarlo e ripararlo
  • Sì, l'errore si manifesta ancora >> Passo 5.3



Passo 5.3

Ripristinare le impostazioni di fabbrica della macchina e verificare se l'errore si ripresenta.

(Pagina principale > Macchina > Pagina successiva > Ripristino impostazioni di fabbrica > Sì)



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • No, l'errore non si manifesta >> Problema risolto
    • Possibile causa:
      1. Il sistema ha riscontrato un errore



Passo 6

Ripristinare le impostazioni di fabbrica della macchina e controllare il valore del flusso d'aria.

(Pagina principale > Macchina > Pagina successiva > Ripristino impostazioni di fabbrica > Sì)



Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • Il valore rimane sempre entro l'intervallo normale >> Passo 4.3
  • Il valore è sempre inferiore al valore minimo >> Passo 4
  • Il valore è sempre superiore al range massimo >> Passo 6.1
  • Il valore oscilla tra il valore normale e quello massimo >> Passo 6.1



Passo 6.1

Scollegare il tubo trasparente a 3 vie dalla scheda madre e verificare se il valore diminuisce.




Valutare il risultato del test e determinare l'azione successiva da intraprendere.

  • Il valore diminuisce e rimane al di sotto dell'intervallo normale >> Contattare l'assistenza clienti
    • La pompa dell'aria è difettosa e deve essere sostituita
    • Il tubo dell'aria è piegato in un punto non visibile
    • La scheda madre è difettosa e deve essere sostituita (Meno probabile)
    • Il tubo trasparente a 3 vie è difettoso e deve essere sostituito (Meno probabile)
  • Il valore oscilla tra l'intervallo normale e quello anomalo >> Contattare l'assistenza clienti
    • Possibile causa:
      1. La scheda madre è difettosa e deve essere sostituita



Contattare l'assistenza clienti

  • Si prega di seguire le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o all'assistenza FLUX. [Contatta il Servizio Clienti]

*Le informazioni raccolte, come foto o video che mostrano il problema del dispositivo descritto in questo articolo, dovranno essere condivise con il rivenditore o l'assistenza FLUX.



#END

Articoli correlati

Commenti

0 commenti

Accedi per aggiungere un commento.
