Descrizione
Questa guida ti mostrerà come regolare il percorso ottico.
Se non sei sicuro se il tuo percorso ottico necessiti di regolazione, utilizza il link qui sotto per ispezionarlo prima. Ispezione del percorso ottico
Nota:
Alcune foto utilizzate in questo articolo sono di HEXA, ma il meccanismo per Beambox 2 è identico.
Segnali di un percorso ottico disallineato
- Impossibilità di tagliare i materiali utilizzando la potenza e la velocità predefinite in Beam Studio.
- Risultati di incisione scadenti con motivi in alcune aree più chiari o più profondi rispetto ad altre, o che diventano progressivamente più chiari o più profondi in una certa direzione.
- La sezione di taglio sul materiale non è verticalee dopo l'operazione.
|
Passo 1

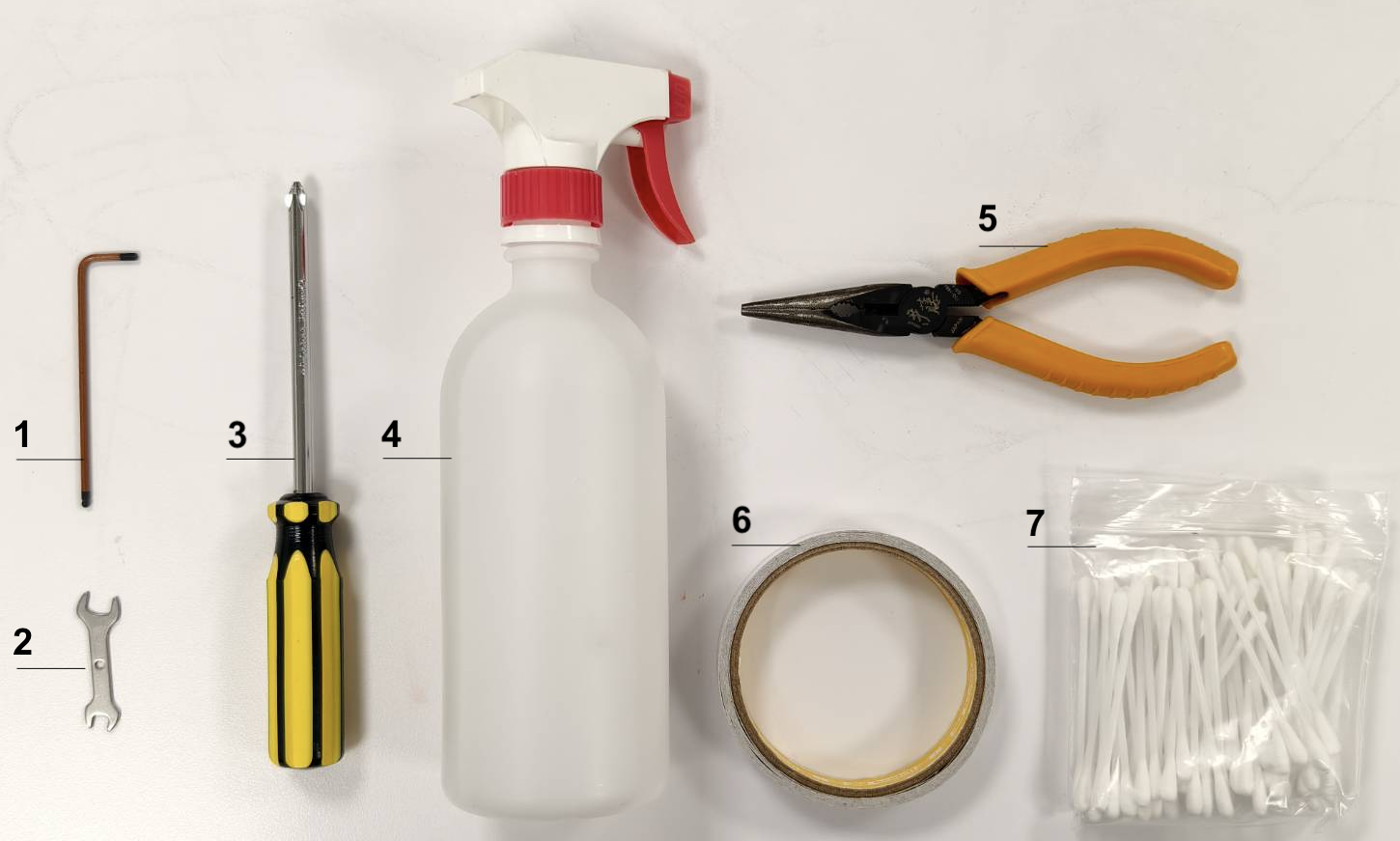

Prepara i seguenti strumenti.
- Chiave esagonale da 2,5 mm
- Chiave a doppia testa
- Cacciavite a croce
- Spray disinfettante / Spray alcolico
- Pinze
- Nastro biadesivo
- Bastoncini di cotone
|

Passo 2
Familiarizzati con la procedura per effettuare un impulso in modo sicuro.
A. Accendi la macchina. B. Chiudi il coperchio. C. Entra in modalità Manutenzione e attendi il completamento del processo di homing. (Assicurati che le icone della porta, del coperchio posteriore e del fondo siano chiuse, altrimenti non sarà possibile effettuare un impulso.) D. Individua il pulsante Impulso. E. Una pressione = un impulso, due pressioni = due impulsi e così via. ⚠︎ Effettua sempre gli impulsi con il coperchio frontale e posteriore chiusi.
|
|
 |
Passo 3

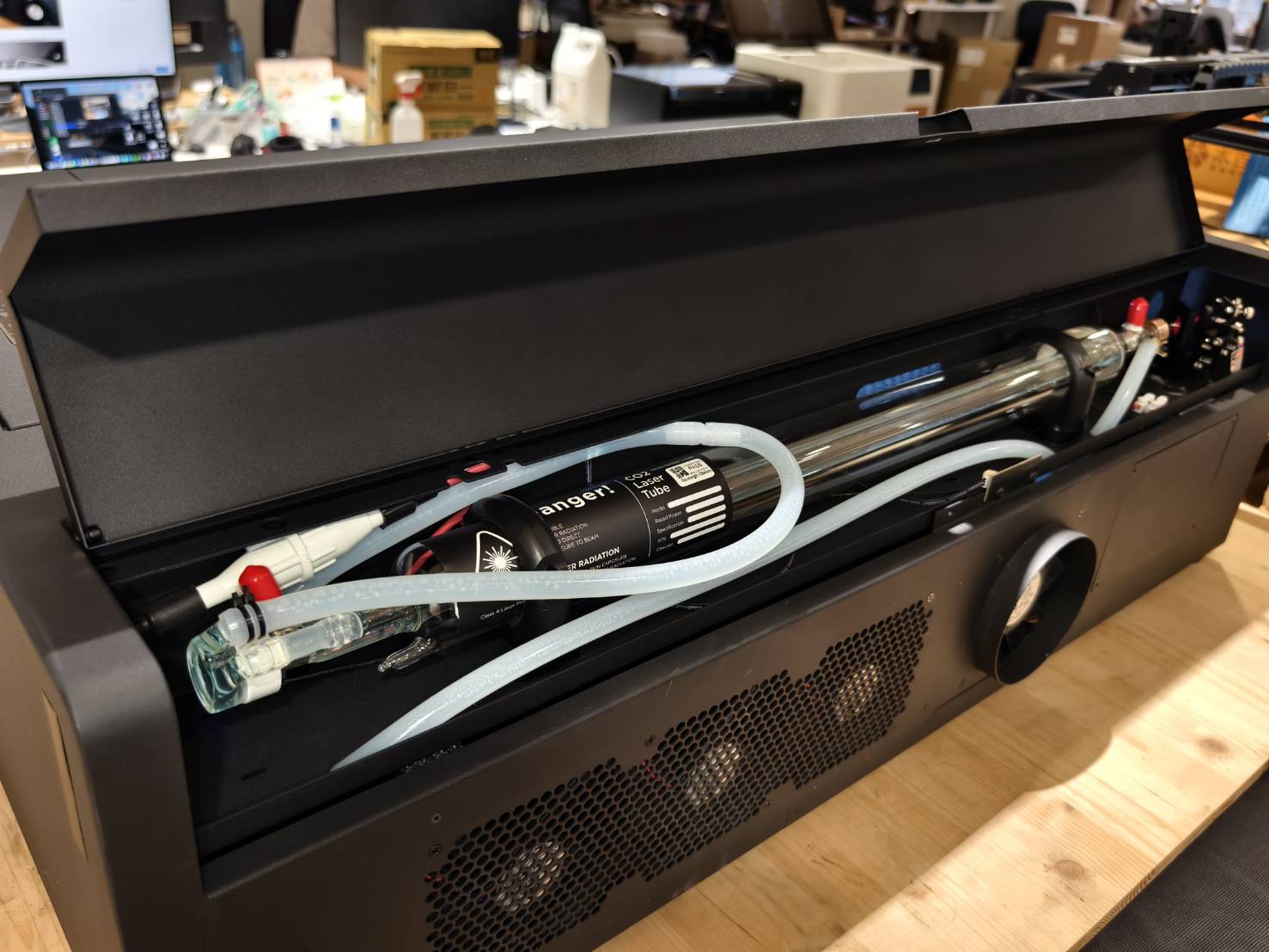

Utilizza un cacciavite per svitare le viti sul retro della macchina, dopodiché sarà possibile aprire il coperchio posteriore.


Passo 4
Familiarizzati con le seguenti posizioni:

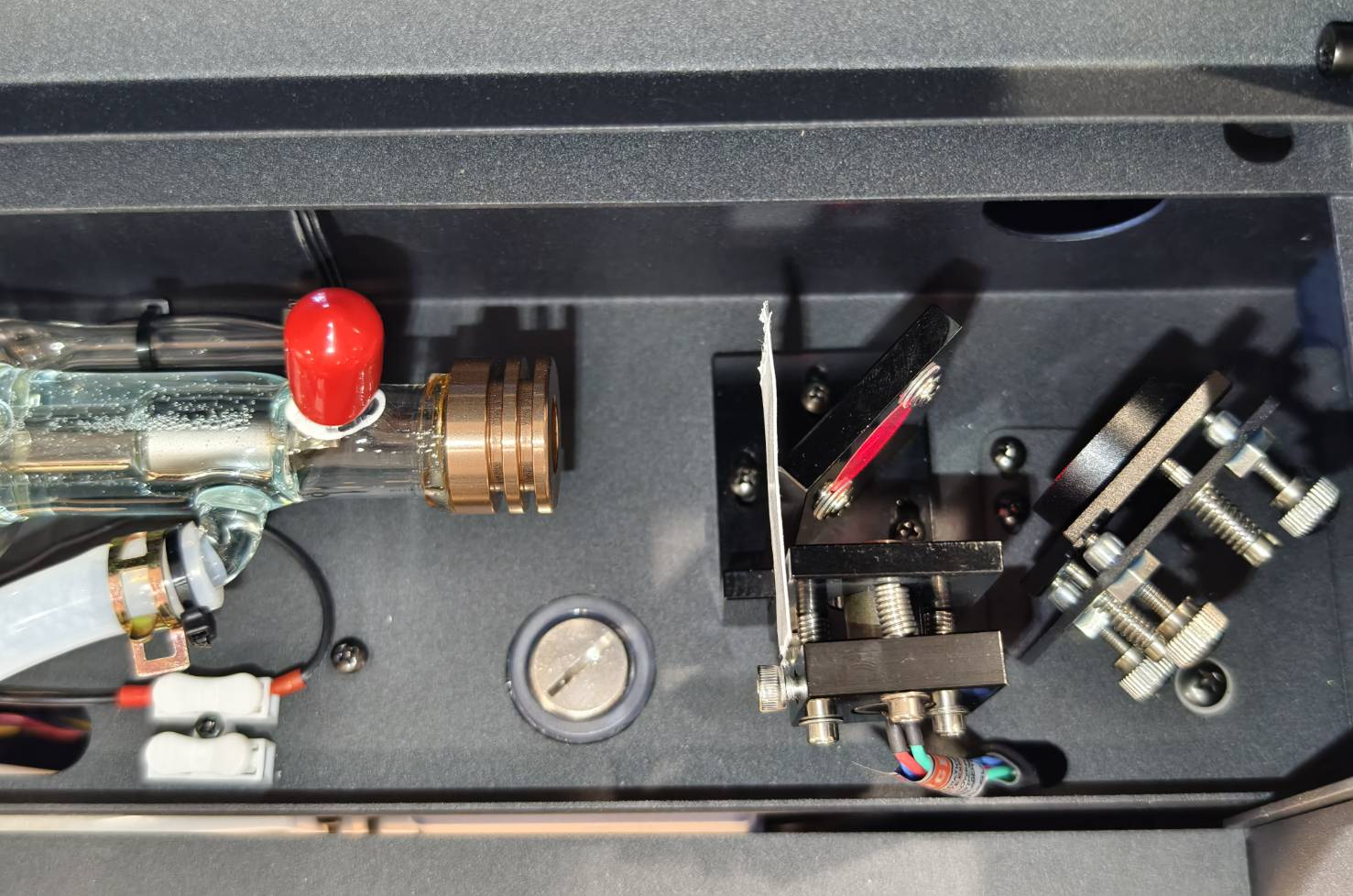

- Primo specchio riflettente ed emettitore laser rosso
- Secondo specchio riflettente
- Terzo specchio riflettente
- 7 posizioni del piano di lavoro in cui la testa laser si sposterà durante il controllo.

Passo 5
Pulisci tutti gli specchi e le lenti seguendo le istruzioni nel link sottostante.
Pulizia di specchi e lenti

Passo 6
Controllare il punto laser sul primo specchio.
Questo passaggio verifica le condizioni del tubo laser e della macchina.
Panoramica delle fasi:
|
Valutare il risultato e determinare l'azione successiva:
- Il risultato è positivo >> Fase 7
|
-
Il risultato è negativo o non presenta segni >> Contattare l'assistenza clienti
-
Possibile causa:
- Il tubo laser è danneggiato e deve essere sostituito.
- L'alimentatore laser è guasto e deve essere sostituito.
|
Fase 7
Verifica se il punto del laser rosso e il segno di bruciatura si sovrappongono.
Questo passaggio controlla se i percorsi del laser rosso e del laser CO2 effettivo coincidono e sono allineati.
Se non sono allineati, regola l'emettitore di luce rossa con una chiave a brugola da 2,5 mm.
- Apri lo sportello.

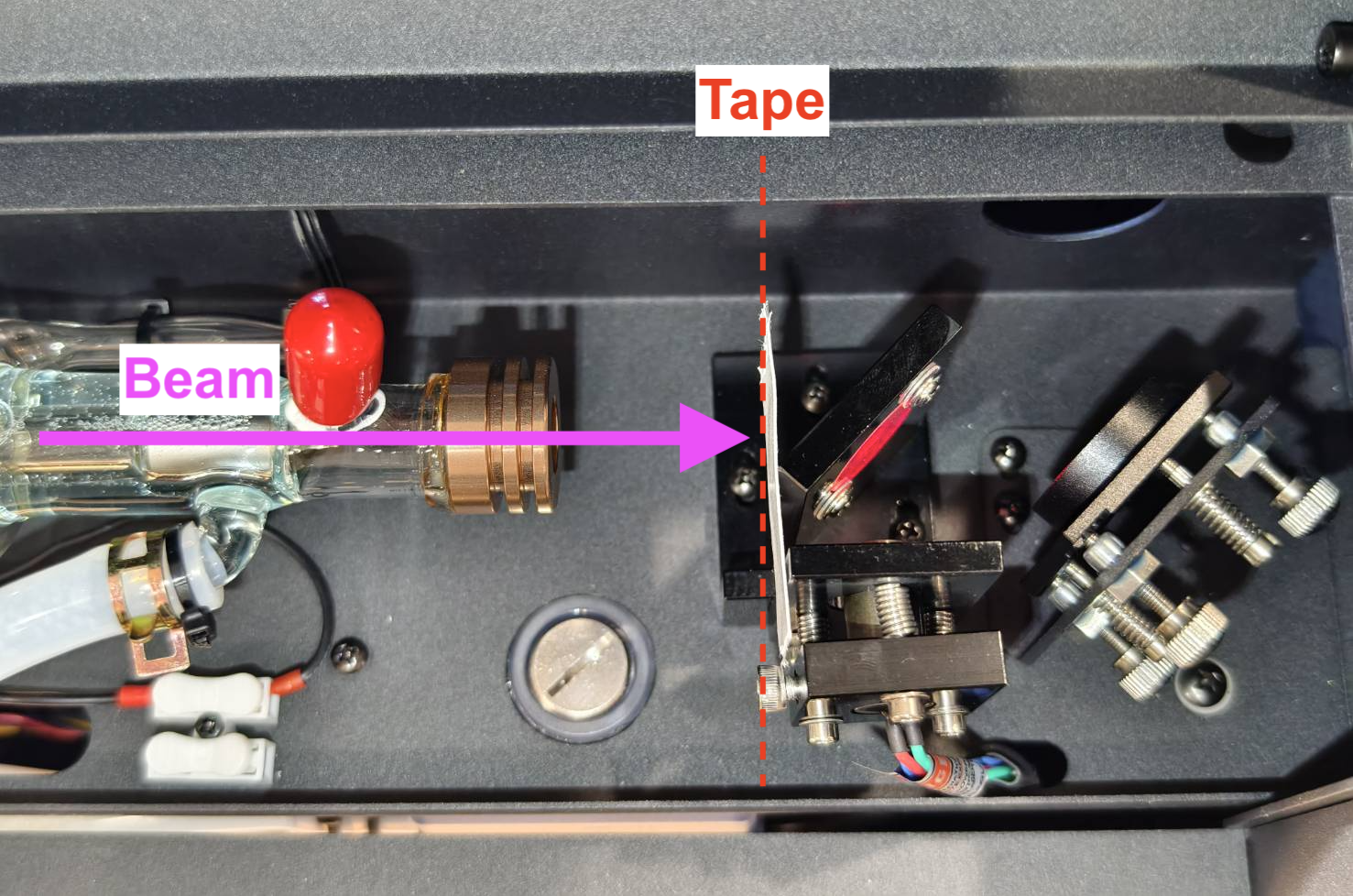

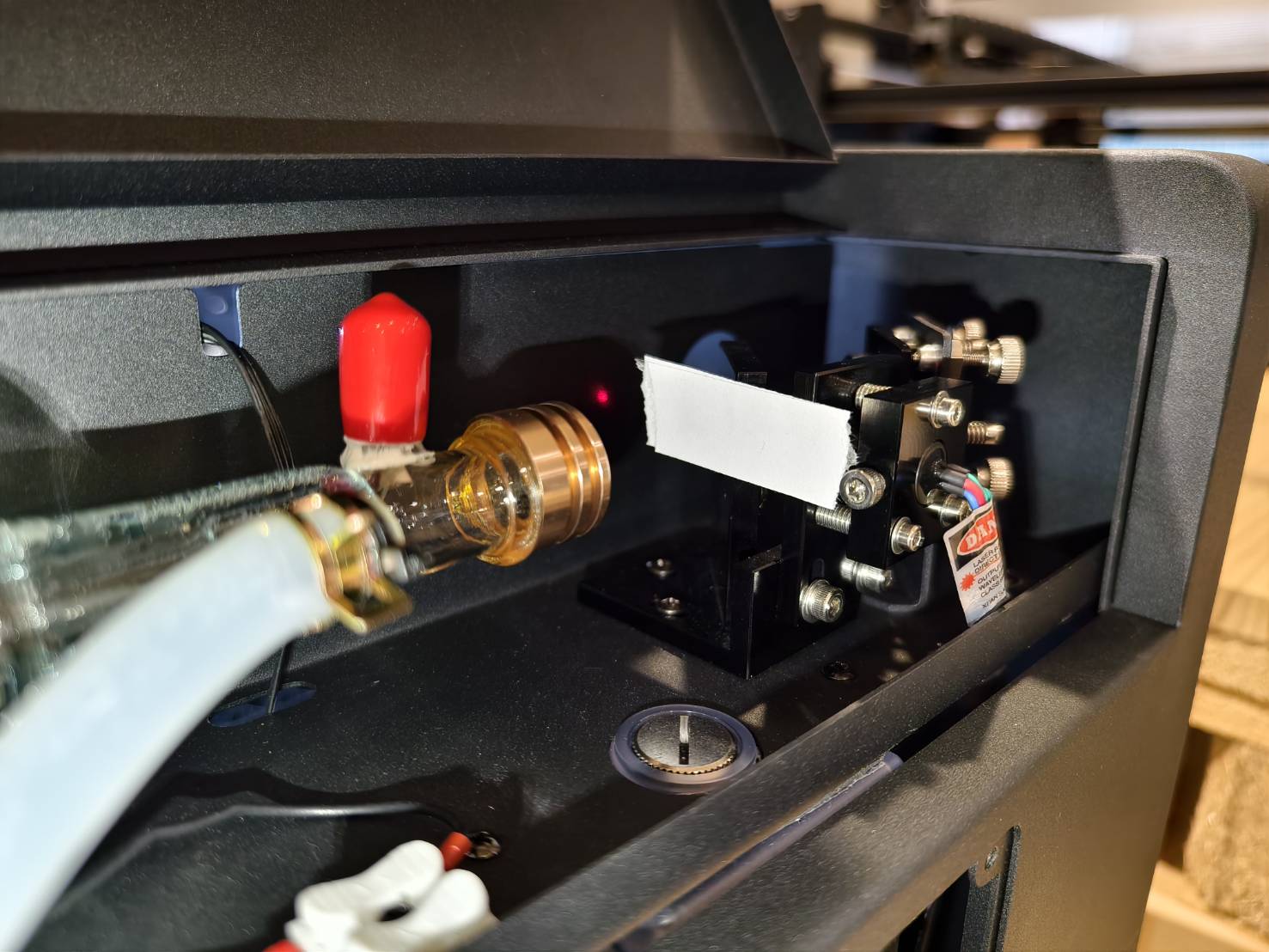

- Posiziona un nastro biadesivo a doppio strato all'ingresso del terzo specchio.
- Entra in modalità di controllo e allenta il motore.
- Sposta la testa del laser nell'angolo inferiore destro.
- Assicurati che il laser rosso sia acceso.
- Chiudi lo sportello.
- Esegui 3 impulsi.
- Verifica se il punto del laser rosso e il segno di bruciatura si sovrappongono.
- Regola il laser rosso se necessario.
|
Esempio corretto - Sovrapposto
|
Esempio errato - Non sovrapposto
|
 |

|

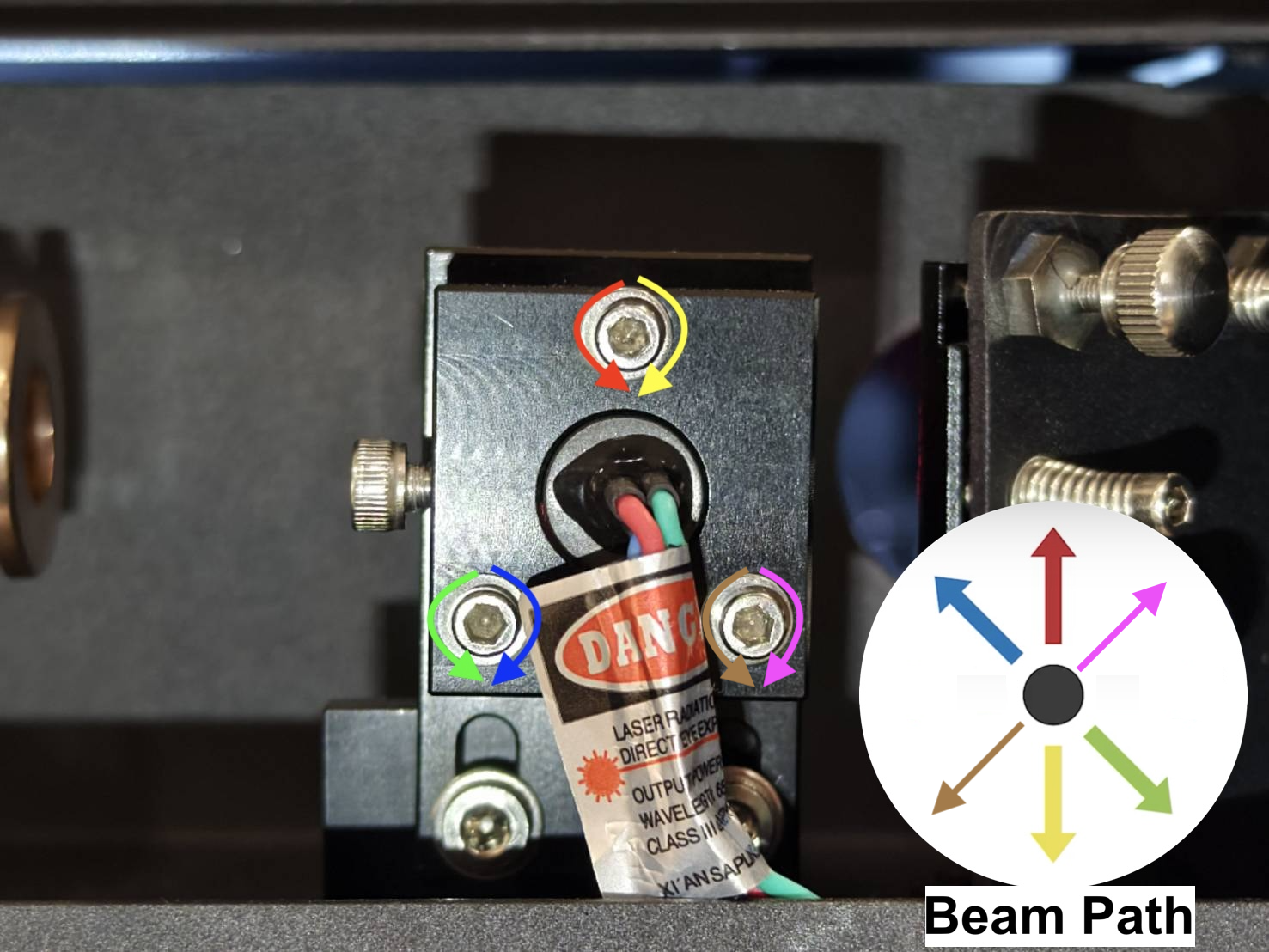

| Viti e percorso del raggio dell'emettitore di luce rossa |

|
|
Passo 8
Questo passaggio verifica l'allineamento del percorso dal primo al secondo specchio.
|
Panoramica delle fasi:

|
|
Fasi operative:
- Rimuovi il nastro e posiziona un nuovo nastro biadesivo a doppio strato sul secondo specchio.
- Sposta la testa del laser nell'angolo superiore sinistro.
- Chiudi lo sportello ed esegui 3 impulsi.
- Verifica visivamente se il punto del laser rosso e il segno di bruciatura si sovrappongono.
|
|
|
Esempio corretto - Sovrapposto
|

|
Esempio errato - Non sovrapposto
|
|
|
Valutare il risultato e determinare l'azione successiva:
- Buon risultato - Sovrapposto >> Passo 9
|
- Risultato errato - Non sovrapposto >> Passo 8.1
|
Passo 8.1
Questo passaggio ti insegnerà come allineare il percorso dal primo specchio al secondo specchio regolando le viti sul primo specchio.
- Ci sono tre viti sul primo specchio e ruotandole in senso orario o antiorario si modificherà il percorso del raggio laser, il che significa che la posizione del punto laser rosso cambierà.

- Si prega di imparare come allentare correttamente il dado:

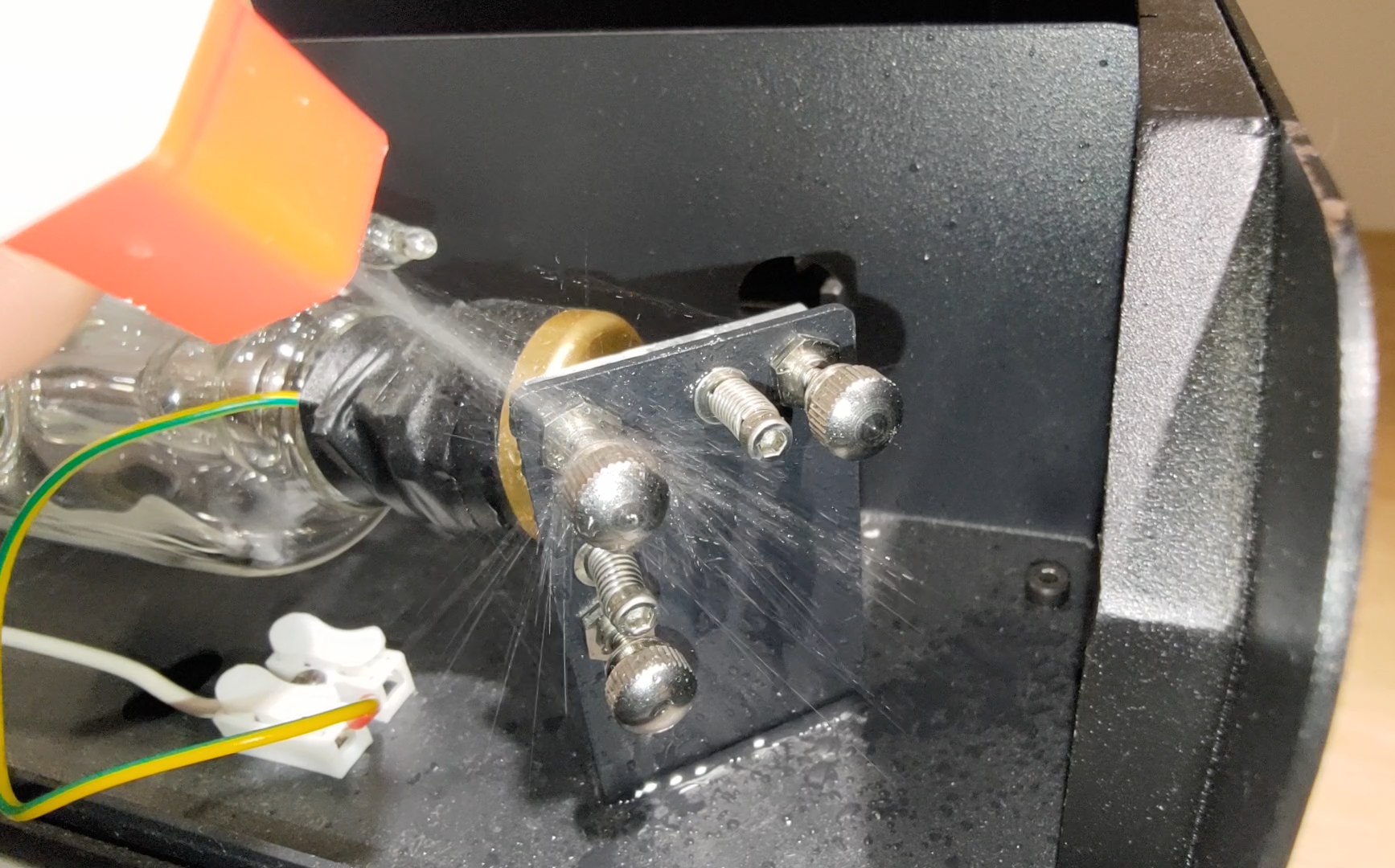

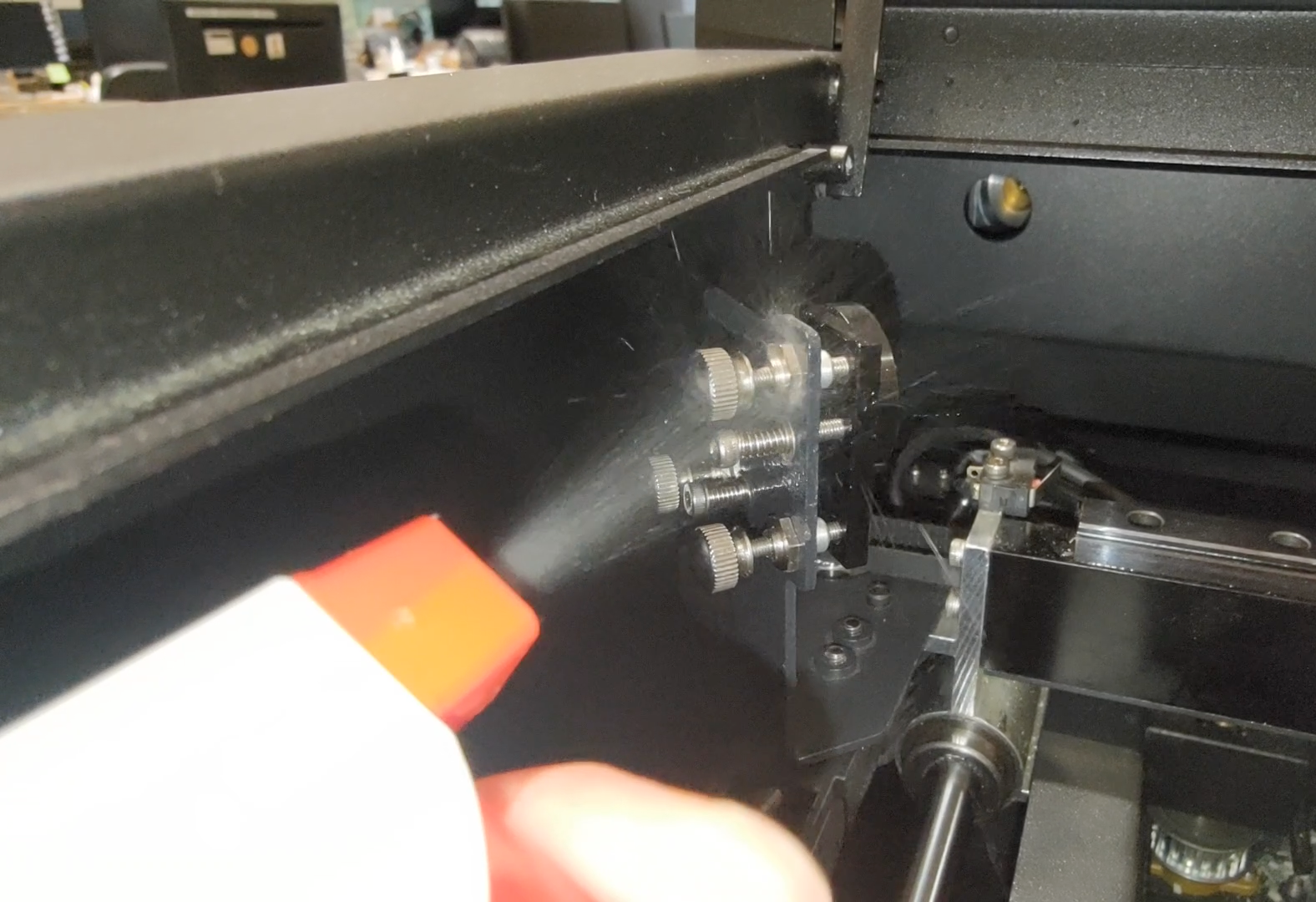

Innanzitutto, spruzzare l'alcol sui dadi per sciogliere il gel o la colla e attendere alcuni secondi.

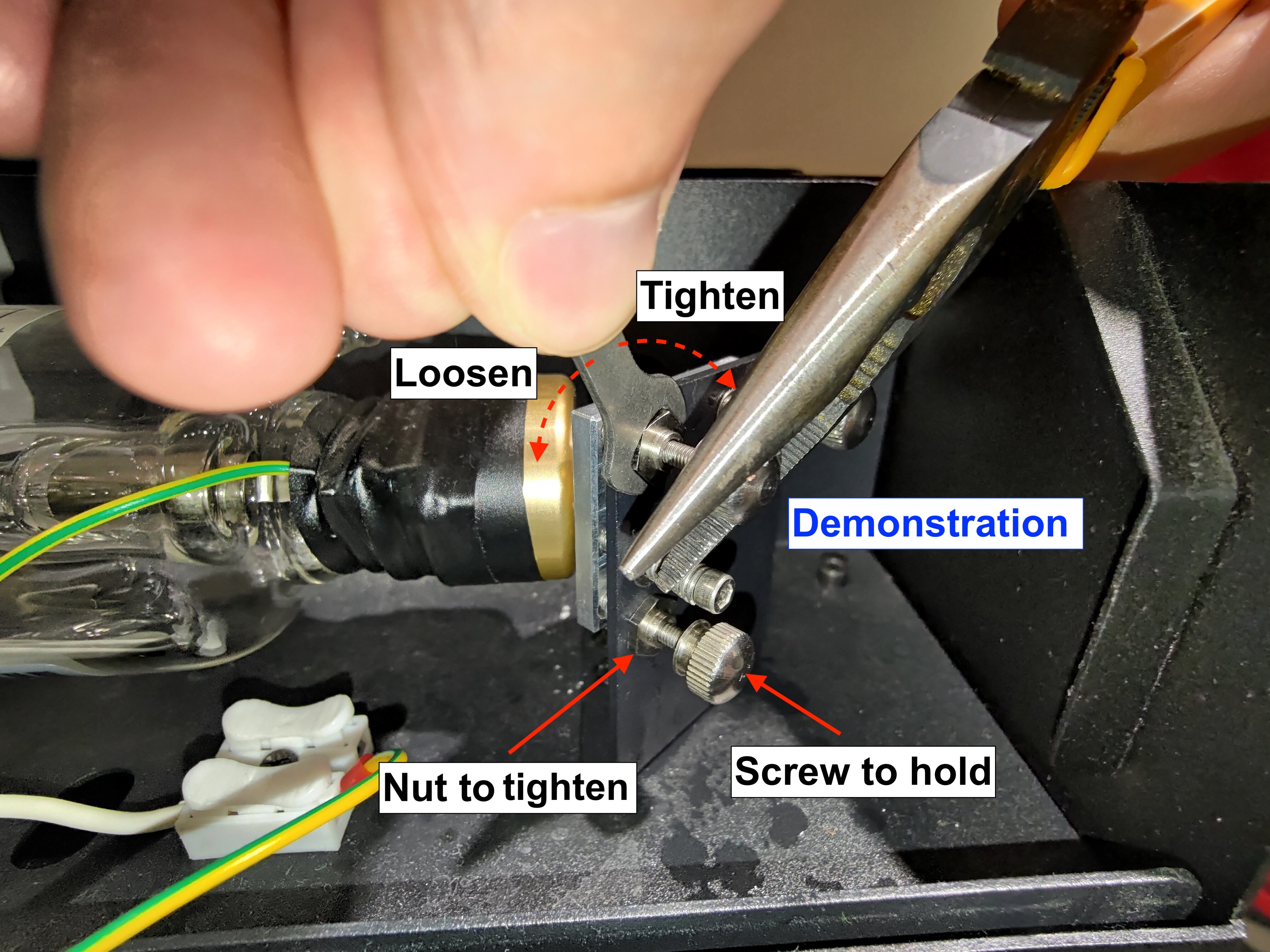

- Successivamente, utilizzare le pinze per tenere ferma la vite, quindi allentare il dado con la chiave a doppia testa ruotandola in senso antiorario.

-
Dimostrazione
(Si noti che le viti nel video sono state allentate prima della registrazione.)
|
- Determinare la posizione del punto laser rosso, individuare la vite corrispondente e la sua direzione di rotazione.
Osservare l'immagine sottostante e trovare il numero che corrisponde alla posizione del punto laser rosso:
-
Per #1: Il punto laser rosso deve spostarsi verso il basso a destra per sovrapporsi al primo punto La vite in alto a sinistra dovrà essere ruotata in senso orario. Si prega di consultare l'immagine sottostante.

Per #2: Il punto laser rosso deve scendere verticalemente per sovrapporsi al primo punto. La vite in basso a sinistra deve essere ruotata in senso antiorario. Si prega di consultare l'immagine sottostante.

Per #3: Il punto laser rosso deve prima scendere e poi spostarsi a sinistra per sovrapporsi al primo punto. La vite in basso a sinistra deve essere ruotata in senso antiorario per far scendere il punto. La vite in alto a destra deve essere ruotata in senso orario per spostare il punto a sinistra. Si prega di consultare l'immagine sottostante.

Per #4: Il punto laser rosso deve spostarsi a destra per sovrapporsi al primo punto. La vite in alto a destra deve essere ruotata in senso antiorario. Si prega di consultare l'immagine sottostante.

Per #5: Il punto laser rosso deve spostarsi a sinistra per sovrapporsi al primo punto. La vite in alto a destra deve essere ruotata in senso orario. Si prega di consultare l'immagine sottostante.

Per #6: Il punto laser rosso deve prima spostarsi a destra e poi salire per sovrapporsi al primo punto. La vite in alto a destra deve essere ruotata in senso antiorario per spostare il punto a destra. La vite in basso a sinistra deve essere ruotata in senso orario per far salire il punto. Si prega di consultare l'immagine sottostante.

Per #7: Il punto laser rosso deve salire verticalemente per sovrapporsi al primo punto. La vite in basso a sinistra deve essere ruotata in senso orario. Si prega di consultare l'immagine sottostante.

Per #8: Il punto laser rosso deve spostarsi verso l'alto a sinistra per sovrapporsi al primo punto La vite in alto a sinistra deve essere ruotata in senso antiorario. Si prega di consultare l'immagine sottostante.

|
- Dopo aver regolato la vite, stringere il dado ruotandolo in senso orario.
|
Passo 9
Questo passaggio verifica l'allineamento del percorso dal secondo al terzo specchio.
|
Panoramica delle fasi:

|
|
Fasi operative:
- Rimuovere il nastro e applicare un nuovo nastro biadesivo a doppio strato sull'ingresso del terzo specchio.
- Spostare la testa del laser al centro del lato sinistro.
- Chiudi lo sportello ed esegui 3 impulsi.
- Verifica visivamente se il punto del laser rosso e il segno di bruciatura si sovrappongono.
|
|
|
Esempio corretto - Sovrapposto
|

|
Esempio errato - Non sovrapposto
|
|
|
Valutare il risultato e determinare l'azione successiva:
Passaggio 9.1
Questo passaggio ti mostrerà come allineare il percorso dal secondo al terzo specchio regolando le viti sul secondo specchio.
-
Determinare la posizione del punto laser rosso, individuare la vite corrispondente e la sua direzione di rotazione.
Osserva l'immagine sottostante e trova il numero che corrisponde alla posizione del tuo punto laser rosso.

-
Per #1: Il punto laser rosso deve scendere verso destra per sovrapporsi al primo punto. La vite in basso a destra deve essere ruotata in senso antiorario. Si prega di consultare l'immagine sottostante.

Per #2: Il punto laser rosso deve scendere verticalemente per sovrapporsi al primo punto. La vite in alto a destra deve essere ruotata in senso orario. Si prega di consultare l'immagine sottostante.

Per #3: Il punto laser rosso deve prima scendere e poi spostarsi a sinistra per sovrapporsi al primo punto. La vite in alto a destra deve essere ruotata in senso orario per far scendere il punto. La vite in basso a sinistra deve essere ruotata in senso antiorario per spostare il punto verso sinistra. Si prega di consultare l'immagine sottostante.

Per #4: Il punto laser rosso deve spostarsi a destra per sovrapporsi al primo punto. La vite in basso a sinistra deve essere ruotata in senso orario. Si prega di consultare l'immagine sottostante.

Per #5: Il punto laser rosso deve spostarsi verso sinistra per sovrapporsi al primo punto. La vite in basso a sinistra deve essere ruotata in senso antiorario. Si prega di consultare l'immagine sottostante.

Per #6: Il punto laser rosso deve spostarsi prima verso destra e poi verso l'alto per sovrapporsi al primo punto. La vite in basso a sinistra deve essere ruotata in senso orario per spostare il punto verso destra. La vite in alto a destra deve essere ruotata in senso antiorario per spostare il punto verso l'alto. Si prega di consultare l'immagine sottostante.

Per #7: Il punto laser rosso deve salire verticalemente per sovrapporsi al primo punto. La vite in alto a destra deve essere ruotata in senso antiorario. Si prega di consultare l'immagine sottostante.

Per #8: Il punto laser rosso deve spostarsi verso l'alto a sinistra per sovrapporsi al primo punto La vite in basso a destra deve essere ruotata in senso orario. Si prega di consultare l'immagine sottostante.

-
Si prega di serrare il dado dopo aver regolato la vite ruotandolo in senso orario.

|
Passaggio 10
Questo passaggio ti insegnerà a verificare la posizione di ingresso verticalee del raggio sull'ingresso del terzo specchio utilizzando uno strumento OPA.
-
Si prega di utilizzare il link per scaricare il file e utilizzare un acrilico trasparente da 3 mm per incidere e tagliare.

- Il cerchio dello strumento si allineerà con l'ingresso come mostrato nella foto sottostante.

|
-
Se la macchina non riesce a tagliare in alcuna area del piano di lavoro, è necessario creare uno strumento temporaneo.
Utilizzare un pezzo di nastro adesivo trasparente e piegarlo in modo da racchiudere la parte adesiva. Tracciare due linee come mostrato nelle immagini seguenti.

- Il centro delle linee sul nastro corrisponderà al centro dell'apertura circolare.
(Si consiglia di segnare due punti, come quelli rossi nell'immagine sottostante, per allineare le linee sul nastro.)
|
- Una volta creato lo strumento, spostare la testa laser al centro.

- Verificare la linea verticalee con lo strumento.
Allineare il cerchio o i punti dello strumento con l'apertura e controllare la posizione del punto laser rosso.
Acrilico
|
|

|
|
Esempio Corretto
|
Esempio Errato
|
|

|

|
|
Valutare il risultato e determinare l'azione successiva:
Passo 10.1
Se il percorso verticalee del raggio non è centrato rispetto allo strumento, è possibile regolare la testa laser per migliorarlo.
-
Allentare leggermente queste 4 viti, senza rimuoverle o allentarle eccessivamente.

-
Dopo aver allentato le viti, la testa può essere spinta verso l'interno o verso l'esterno.
- Spingere verso l'esterno:

- Spingere verso l'interno:

-
Dopo aver spostato la testa, riavvitare le viti.

-
Si prega di eseguire la calibrazione della fotocamera in Beam Studio.
(Questa operazione può essere eseguita come ultimo passaggio dopo aver completato l'allineamento del percorso ottico.)
|
Passo 11
Dopo il controllo verticalee, verificheremo la posizione orizzontale all'ingresso del terzo specchio.
- Spostare la testa laser al centro.

- Controllare la linea orizzontale con lo strumento.
Allineare il cerchio o i punti dello strumento con l'apertura e controllare la posizione del punto laser rosso.
Acrilico
|
|

|
|
Corretto - Centro
|
Accettabile - Sopra
|
Non accettabile - Sotto
|
|

|

|

|
|
Valutare il risultato e determinare l'azione successiva:
- Risultato buono o accettabile >> Passo 12
|
Passo 12
Ora verificheremo il percorso dal terzo specchio alla punta dell'ugello, che indica il percorso del raggio sull'asse Z (verticalee) al centro del piano di lavoro.
- Spostare la testa laser al centro del piano di lavoro e posizionare un foglio di carta sotto la punta dell'ugello.
Alzare o abbassare il piano di lavoro per ottenere una distanza di circa 5-10 mm tra la carta e la punta dell'ugello.

- Verificare se un punto laser rosso focalizzato o una luce rossa è visibile come nell'immagine sottostante.

| Risultato Corretto - Centro |
Risultato Errato - Nessun punto |
Risultato Errato - Non al Centro |
 |
 |
 |
|
Valutare il risultato e determinare l'azione successiva:
Fase 12.1
Se non esce un punto focalizzato dall'ugello o non si vede alcun punto, il percorso dell'asse Z è disallineato e deve essere regolato. L'obiettivo è spostare il punto focalizzato al centro.
- Questa fase ti insegnerà come allineare il percorso verticalee dal terzo specchio al piano di lavoro regolando le viti sul terzo specchio.
Ci sono tre viti sul terzo specchio e ruotandole in senso orario o antiorario si modificherà il percorso verticalee del raggio, cambiando così la posizione del piccolo punto sul nastro.

-
Impara come allentare correttamente il dado.

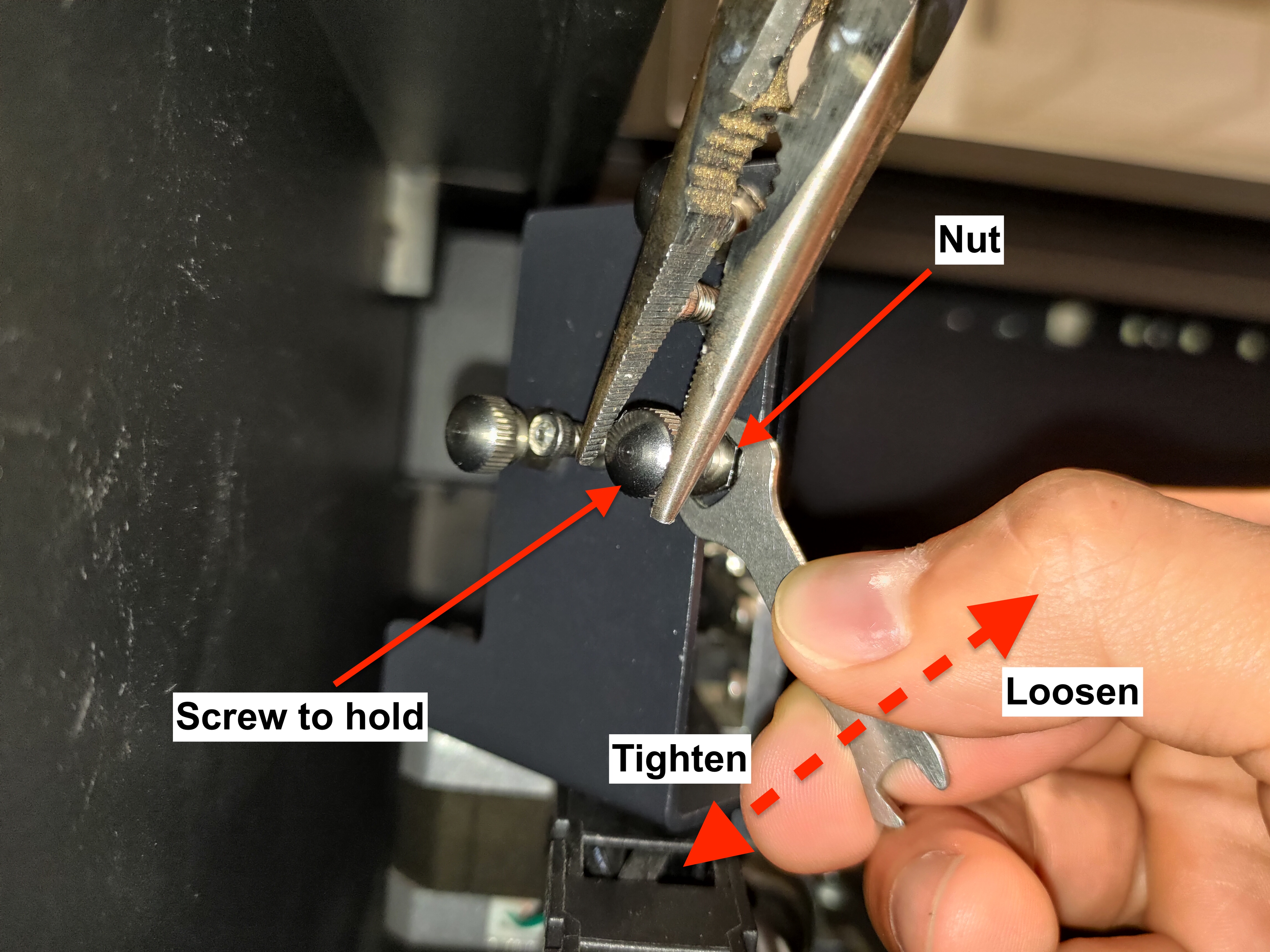

Utilizzare le pinze per tenere la vite, quindi allentare il dado con la chiave a doppia testa ruotandola in senso antiorario.
|
- Come determiniamo la posizione del punto laser?
Se il punto focalizzato non è visibile, si può osservare la luce rossa: l'area più intensa indica la posizione del punto.
| Esempio |
- La luce è più intensa, come indicato nella foto, suggerendo che il punto dovrebbe trovarsi in basso a sinistra.
|
 |
- Per spostare il punto al centro, è necessario muoverlo verso l'alto e a destra, quindi si consiglia di ruotare la vite in alto a destra in senso orario.
|
 |
| Dimostrazione |
|
|
-
Si prega di serrare il dado dopo aver regolato la vite ruotandolo in senso orario.
|
Valutare il risultato e determinare l'azione successiva:
- La regolazione è stata completata con successo >> Fase 13
|
-
Non importa come regolo, il punto non appare o non può essere centrato >>
|
Fase 13
Ora verificheremo il percorso dal terzo specchio alla punta dell'ugello nell'angolo inferiore destro del piano di lavoro.
- Spostare la testa del laser nell'angolo inferiore destro del piano di lavoro e posizionare un foglio di carta sotto la punta dell'ugello.
Alzare o abbassare il piano di lavoro per ottenere una distanza di circa 5-10 mm tra la carta e la punta dell'ugello.

- Verificare se un punto laser rosso focalizzato o una luce rossa è visibile come nell'immagine sottostante.

| Risultato Corretto - Centro |
Risultato Errato - Nessun punto |
Risultato Errato - Non al Centro |
 |
 |
 |
|
Valutare il risultato e determinare l'azione successiva:
Passo 13.1
Se non si osserva un punto focalizzato uscire dall'ugello, significa che il percorso dell'asse Z non è allineato e deve essere regolato.
L'obiettivo qui è spostare il punto focalizzato al centro nell'angolo inferiore destro.
- Questa fase ti insegnerà come allineare il percorso verticalee dal terzo specchio al piano di lavoro regolando le viti sul terzo specchio.
Ci sono tre viti sul terzo specchio e ruotandole in senso orario o antiorario si modificherà il percorso verticalee del raggio, cambiando così la posizione del piccolo punto sul nastro.

-
Impara come allentare correttamente il dado.
Utilizzare le pinze per tenere la vite, quindi allentare il dado con la chiave a doppia testa ruotandola in senso antiorario.
|
- Come determinare la posizione del punto laser?
Se il punto focalizzato non è visibile, si può osservare la luce rossa. L'area più intensa indica la posizione del punto.
| Esempio |
- La luce è più intensa come indicato nella foto e suggerisce che il punto dovrebbe trovarsi in basso a sinistra.
|
 |
- Per spostare il punto al centro, è necessario muoverlo verso l'alto e a destra, quindi si consiglia di ruotare la vite in alto a destra in senso orario.
|
 |
| Dimostrazione |
|
|
-
Si prega di serrare il dado dopo aver regolato la vite ruotandolo in senso orario.

|
Valutare il risultato e determinare l'azione successiva:
- La regolazione è stata completata con successo >> Passo 14
|
-
Non importa come regolo, il punto non appare o non può essere centrato >>
- Torna a Fase 12.1 e assicurarsi che il punto sia centrato al centro del piano di lavoro.
- Dopo la regolazione, passare direttamente a Passo 14.
|
Passo 14
Eseguiremo il controllo finale utilizzando nastri e impulsi per osservare il percorso effettivo del laser CO2 partendo dal centro del piano di lavoro.
|
Panoramica dei passi - Centro

|
-
Posizionare un nastro monostrato sulla punta dell'ugello, spostare la testa laser al centro del piano di lavoro, chiudere lo sportello e quindi eseguire un impulso.

- Dimostrazione
|
-
Rimuovere il nastro e verificare se il punto è circolare.
-
Esempio corretto - Centrato e circolare:

-
Esempio accettabile - Circolare ma leggermente decentrato:
-
Esempi errati - Non circolare:


|
Valutare il risultato e determinare l'azione successiva:
- Risultato buono o accettabile >> Passo 15
|
Passo 14.1
Esiste ancora la possibilità che il percorso del laser rosso e il percorso effettivo del laser CO2 non corrispondano al 100%.
Ciò significa che anche se un punto rosso è regolato perfettamente, il percorso del laser CO2 potrebbe ancora essere disallineato.
Pertanto, dobbiamo utilizzare il metodo tradizionale per regolare il percorso dell'asse Z.
Dimostrazione del flusso di lavoro:
-
Determinare la posizione del punto verticalee e individuare la vite e il suo direzione di rotazione. Innanzitutto, è necessario conoscere l'intera area in cui il punto può muoversi.
In realtà è la stessa area della punta dell'ugello. Il segno impresso sul nastro rappresenta quest'area.
- Successivamente, individuare il numero che corrisponde alla posizione del verticale punto.
-
Schema grafico:
-
Si prega di imparare come allentare correttamente il dado:
Utilizzare le pinze per tenere la vite, quindi allentare il dado con la chiave a doppia testa ruotandola in senso antiorario.

|
Per #1: Il punto verticalee deve spostarsi verso destra per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in alto a sinistra deve essere ruotata in senso antiorario. Si prega di consultare l'immagine sottostante.

Per #2: Il punto verticalee deve spostarsi in basso a destra per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in alto a sinistra deve essere ruotata in senso antiorario per spostarsi verso destra. La vite in basso a destra deve essere ruotata in senso orario per spostarsi verso il basso. Si prega di consultare l'immagine sottostante.

Per #3: Il punto verticalee deve spostarsi verso il basso per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in basso a destra deve essere ruotata in senso orario per spostarsi verso il basso. Si prega di consultare l'immagine sottostante.

Per #4: Il punto verticalee deve spostarsi in basso a sinistra per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in alto a destra deve essere ruotata in senso antiorario. Si prega di consultare l'immagine sottostante.

Per #5: Il punto verticalee deve spostarsi verso sinistra per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in alto a sinistra dovrà essere ruotata in senso orario. Si prega di consultare l'immagine sottostante.

Per #6: Il punto verticalee deve spostarsi in alto a sinistra per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in alto a sinistra deve essere ruotata in senso orario per spostarsi verso sinistra. La vite in basso a destra deve essere ruotata in senso antiorario per spostarsi verso l'alto. Si prega di consultare l'immagine sottostante.

Per #7: Il punto verticalee deve spostarsi verso l'alto per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in basso a destra deve essere ruotata in senso antiorario per spostarsi verso l'alto. Si prega di consultare l'immagine sottostante.

Per #8: Il punto verticalee deve spostarsi in alto a destra per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in alto a destra deve essere ruotata in senso orario. Si prega di consultare l'immagine sottostante.

|
- Dopo aver regolato la vite, è necessario applicare un nuovo nastro ed effettuare un altro impulso per verificare la posizione del punto.

-
Dimostrazione del flusso di lavoro:
- Se hai difficoltà con questo metodo, puoi usare il punto rosso per individuare la posizione approssimativa del percorso effettivo del laser CO2 e poi effettuare un impulso.
-
Si prega di serrare il dado dopo aver regolato la vite ruotandolo in senso orario.
|
Passo 15
Verificheremo l'ultima posizione utilizzando nastri adesivi e impulsi per osservare il percorso effettivo del laser CO2 nell'angolo inferiore destro del piano di lavoro.
|
Panoramica dei passaggi - Angolo inferiore destro

|
-
Posizionare un nastro monostrato sulla punta dell'ugello, spostare la testa laser nell'angolo inferiore destro del piano di lavoro, chiudere lo sportello e quindi eseguire un impulso.

-
Dimostrazione
|
-
Rimuovere il nastro e verificare se il punto è circolare.
-
Esempio corretto - Centrato e circolare:

-
Esempio accettabile - Circolare ma leggermente decentrato:
-
Esempi errati - Non circolare:


|
Valutare il risultato e determinare l'azione successiva:
Passaggio 15.1
Esiste ancora la possibilità che il percorso del laser rosso e il percorso effettivo del laser CO2 non corrispondano al 100%.
Ciò significa che anche se un punto rosso è regolato perfettamente, il percorso del laser CO2 potrebbe ancora essere disallineato.
Pertanto, dobbiamo utilizzare il metodo tradizionale per regolare il percorso dell'asse Z.
Dimostrazione del flusso di lavoro
-
Determinare la posizione del punto verticalee e individuare la vite e il suo direzione di rotazione. Innanzitutto, è necessario conoscere l'intera area in cui il punto può muoversi.
In realtà è la stessa area della punta dell'ugello. Il segno impresso sul nastro rappresenta quest'area.
- Successivamente, individuare il numero che corrisponde alla posizione del verticale punto.
-
Schema grafico:
-
Si prega di imparare come allentare correttamente il dado:
Utilizzare le pinze per tenere la vite, quindi allentare il dado con la chiave a doppia testa ruotandola in senso antiorario.

|
Per #1: Il punto verticalee deve spostarsi verso destra per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in alto a sinistra deve essere ruotata in senso antiorario. Si prega di consultare l'immagine sottostante.

Per #2: Il punto verticalee deve spostarsi in basso a destra per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in alto a sinistra deve essere ruotata in senso antiorario per spostarsi verso destra. La vite in basso a destra deve essere ruotata in senso orario per spostarsi verso il basso. Si prega di consultare l'immagine sottostante.

Per #3: Il punto verticalee deve spostarsi verso il basso per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in basso a destra deve essere ruotata in senso orario per spostarsi verso il basso. Si prega di consultare l'immagine sottostante.

Per #4: Il punto verticalee deve spostarsi in basso a sinistra per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in alto a destra deve essere ruotata in senso antiorario. Si prega di consultare l'immagine sottostante.

Per #5: Il punto verticalee deve spostarsi verso sinistra per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in alto a sinistra dovrà essere ruotata in senso orario. Si prega di consultare l'immagine sottostante.

Per #6: Il punto verticalee deve spostarsi in alto a sinistra per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in alto a sinistra deve essere ruotata in senso orario per spostarsi verso sinistra. La vite in basso a destra deve essere ruotata in senso antiorario per spostarsi verso l'alto. Si prega di consultare l'immagine sottostante.

Per #7: Il punto verticalee deve spostarsi verso l'alto per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in basso a destra deve essere ruotata in senso antiorario per spostarsi verso l'alto. Si prega di consultare l'immagine sottostante.

Per #8: Il punto verticalee deve spostarsi in alto a destra per essere rotondo e centrato. Guardando la macchina frontalmente: La vite in alto a destra deve essere ruotata in senso orario. Si prega di consultare l'immagine sottostante.

|
- Dopo aver regolato la vite, è necessario applicare un nuovo nastro ed effettuare un altro impulso per verificare la posizione del punto.

-
Dimostrazione del flusso di lavoro:
- Se hai difficoltà con questo metodo, puoi usare il punto rosso per individuare la posizione approssimativa del percorso effettivo del laser CO2 e poi effettuare un impulso.
-
Si prega di serrare il dado dopo aver regolato la vite ruotandolo in senso orario.
|
Valutare il risultato e determinare l'azione successiva:
- La regolazione è stata completata senza problemi >> Passo 14 (Ricontrollare il punto centrale)
|
Raccolta dei nastri con segni di bruciatura (Passaggio 16)
Si prega di raccogliere i segni di bruciatura per la seguente posizione.
- Raccogliere il segno del primo specchio.
Posizionare un nastro a doppio strato sull'emettitore di luce rossa ad un angolo di 90 gradi rispetto al fascio e effettuare 5 impulsi.
- Incollare il risultato su un foglio di carta e annotare la posizione.
|
- Raccogliere i segni dal primo al secondo specchio.
Posizionare un nastro a doppio strato sul secondo specchio ad un angolo di 90 gradi rispetto al fascio ed effettuare 3 impulsi per l'angolo superiore sinistro e altri 3 impulsi per l'angolo inferiore sinistro.
- Incollare il risultato su un foglio di carta e annotare la posizione.
|
- Raccogliere i segni di ingresso dal secondo al terzo specchio.
Posizionare un nastro a doppio strato sul terzo specchio ad un angolo di 90 gradi rispetto al fascio e effettuare 3 impulsi per il lato centrale sinistro e altri 3 impulsi per il lato centrale destro.
- Incollare il risultato su un foglio di carta e annotare la posizione.
|
- Raccogliere il segno della punta dell'ugello centrale.
Posizionare un monostrato nastro sulla punta dell'ugello, spostare la testa laser al centro del piano di lavoro ed effettuare un impulso.
- Incollare il risultato su un foglio di carta e annotare la posizione.
|
- Raccogliere il segno della punta dell'ugello nell'angolo inferiore destro.
Posizionare un monostrato nastro sulla punta dell'ugello, spostare la testa laser nell'angolo inferiore destro del piano di lavoro ed effettuare un impulso.
- Incollare il risultato su un foglio di carta e annotare la posizione.
|
- Raccogliere i segni di ingresso dal secondo al terzo specchio dall'alto a sinistra all'alto a destra.
Posizionare un nastro a doppio strato sul terzo specchio ad un angolo di 90 gradi rispetto al fascio e effettuare 3 impulsi per il lato superiore sinistro e altri 3 impulsi per il lato superiore destro.
- Incollare il risultato su un foglio di carta e annotare la posizione.
|
- Raccogliere i segni di ingresso dal secondo al terzo specchio dal basso a sinistra al basso a destra.
Posizionare un nastro a doppio strato sul terzo specchio ad un angolo di 90 gradi rispetto al fascio e effettuare 3 impulsi per il lato inferiore sinistro e altri 3 impulsi per il lato inferiore destro.
- Incollare il risultato su un foglio di carta e annotare la posizione.
|
-
Infine, scattare una foto ravvicinata dei punti sulla punta dell'ugello.
|
Segnalazione (Fase 17)
Si prega di contattare Assistenza Clienti e inviare le foto dei segni di bruciatura all'assistenza.
Esempio fotografico:


#END
Commenti
0 commenti
Accedi per aggiungere un commento.
