Descrizione:
Se i punti verticali non sono visibili o sono troppo piccoli sul nastro della punta dell'ugello, significa che il percorso verticale (asse Z) è eccessivamente disallineato e sarà difficile regolarlo con la lente di messa a fuoco montata.
Pertanto, questo articolo ti mostrerà come controllare e regolare il percorso verticale senza la lente di messa a fuoco.

Prima di iniziare:
Assicurarsi che il percorso dal 1° al 2° specchio e dal 2° al 3° specchio sia correttamente allineato. In caso contrario, i passaggi descritti in questa pagina peggioreranno l'allineamento del percorso ottico.

Si prega di fare riferimento a questo articolo, 4-10 Regolazione del Percorso Ottico, dal Passaggio 1 al Passaggio 11 per garantire che i percorsi menzionati siano correttamente allineati.

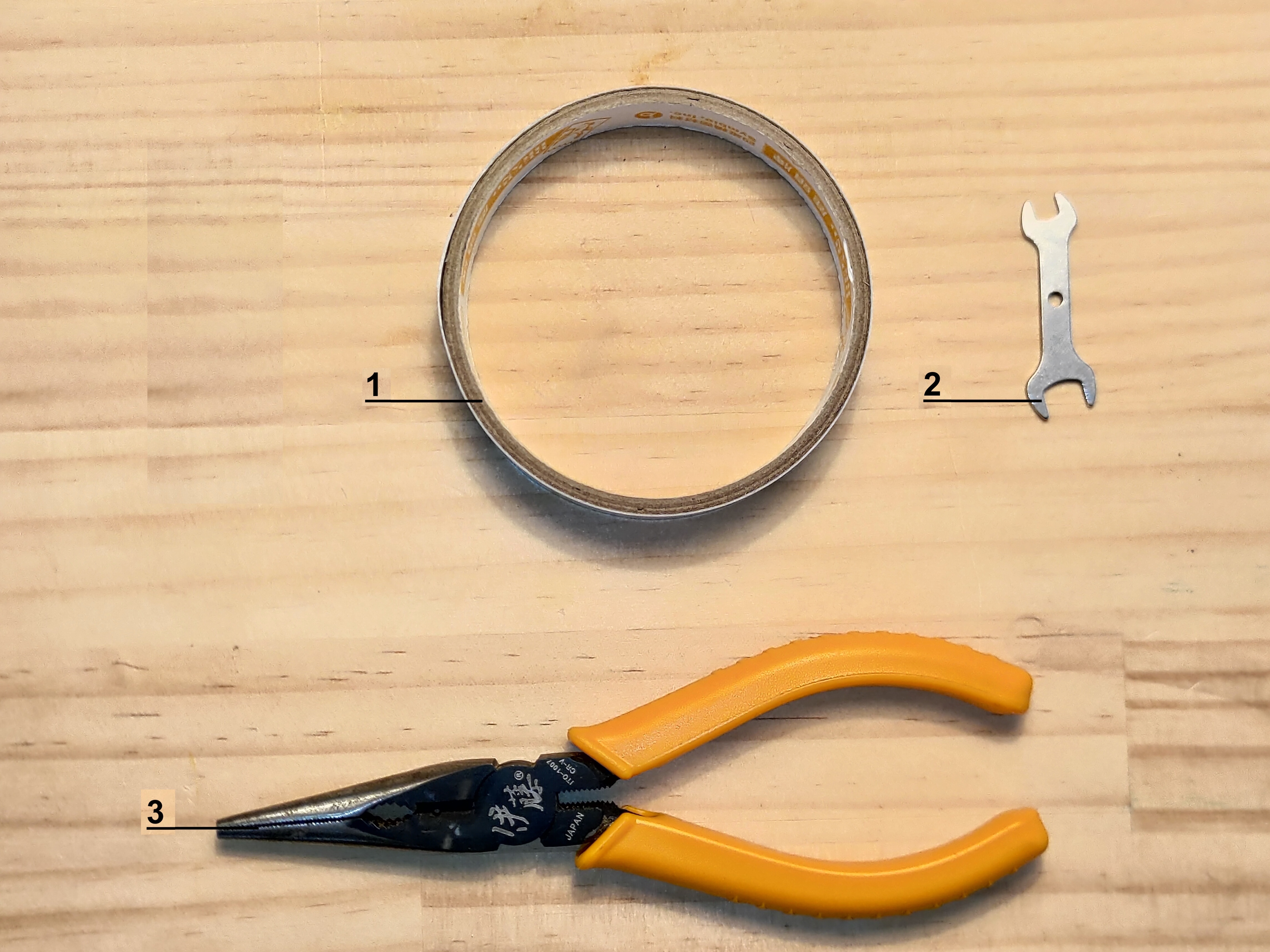

Passo 1 - Preparazione degli strumenti:

1｜Nastro biadesivo
2｜Chiave a doppia testa
3｜Pinze

Passo 2 - Abbassare il piano di lavoro:
Abbassa il piano di lavoro fino al punto più basso premendo il pulsante di abbassamento sul pannello o ruotando la manopola in senso antiorario manualmente.

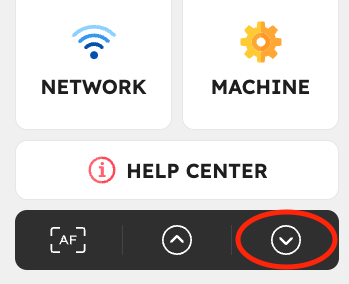

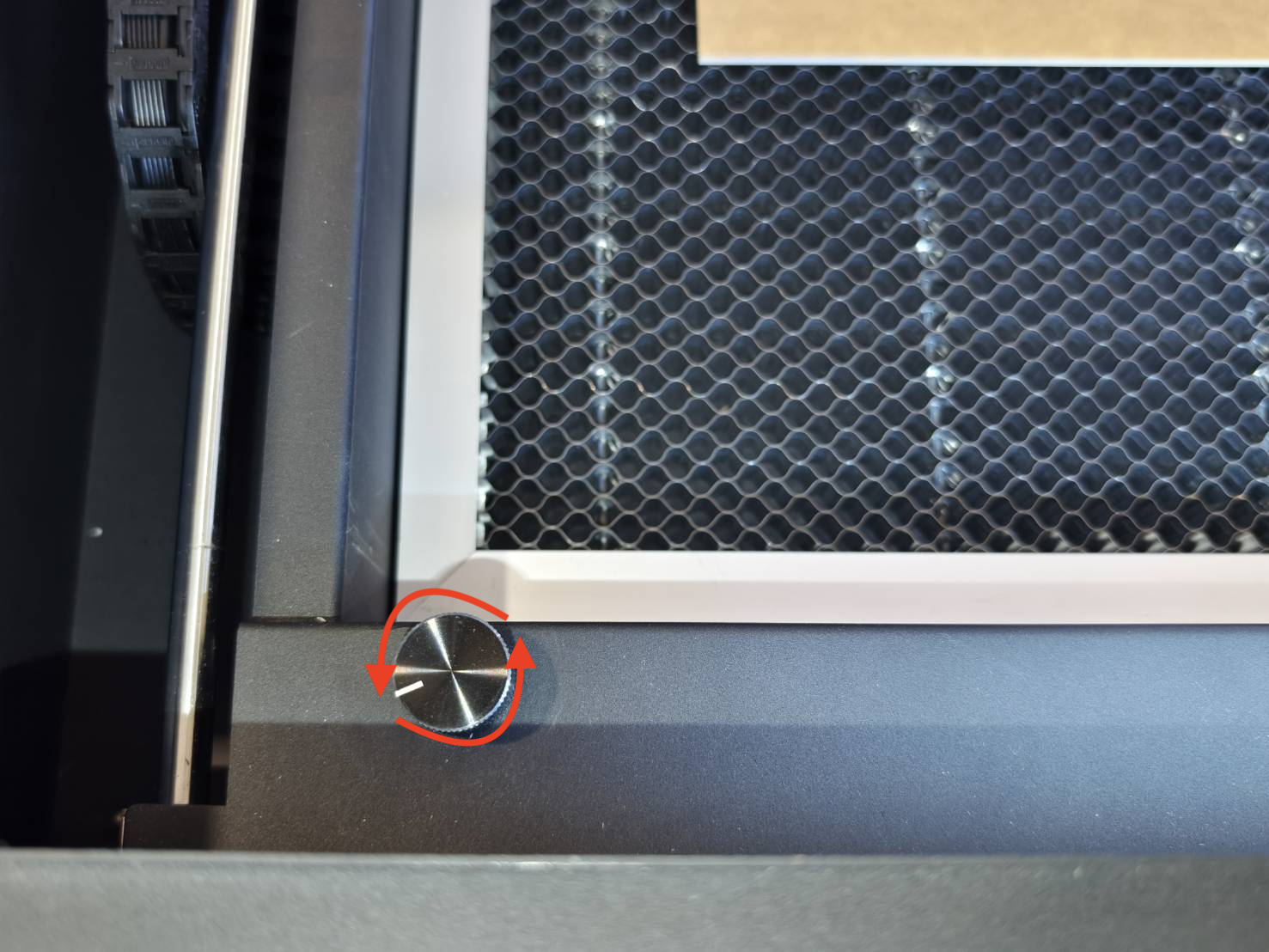

Pannello	Manopola

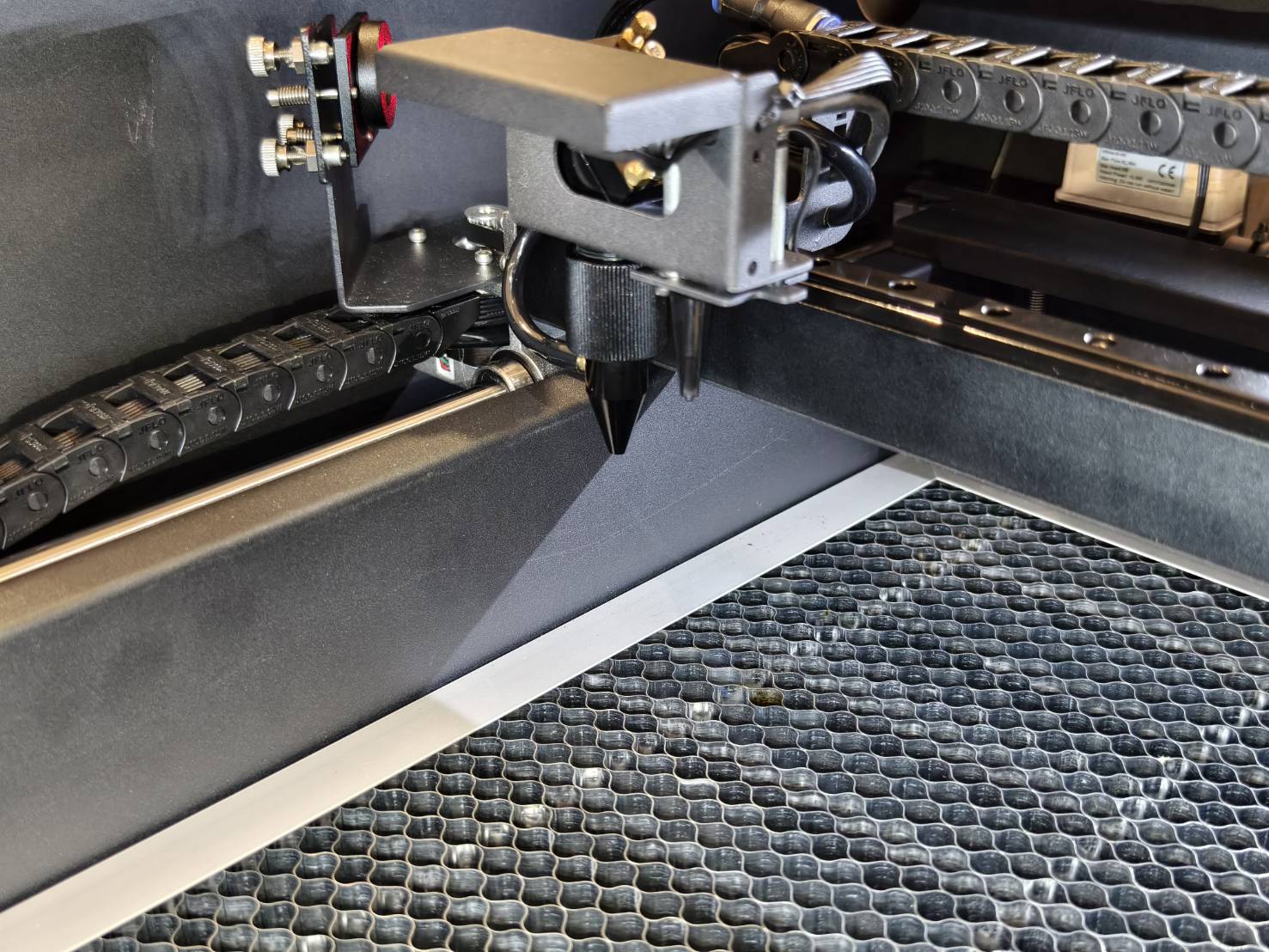

Passo 3 - Smontare l'ugello e la lente di focalizzazione:
L'anello deve essere ruotato in senso orario per essere allentato.

Dopo aver allentato l'anello, l'ugello può essere rimosso dal gruppo della testa laser.

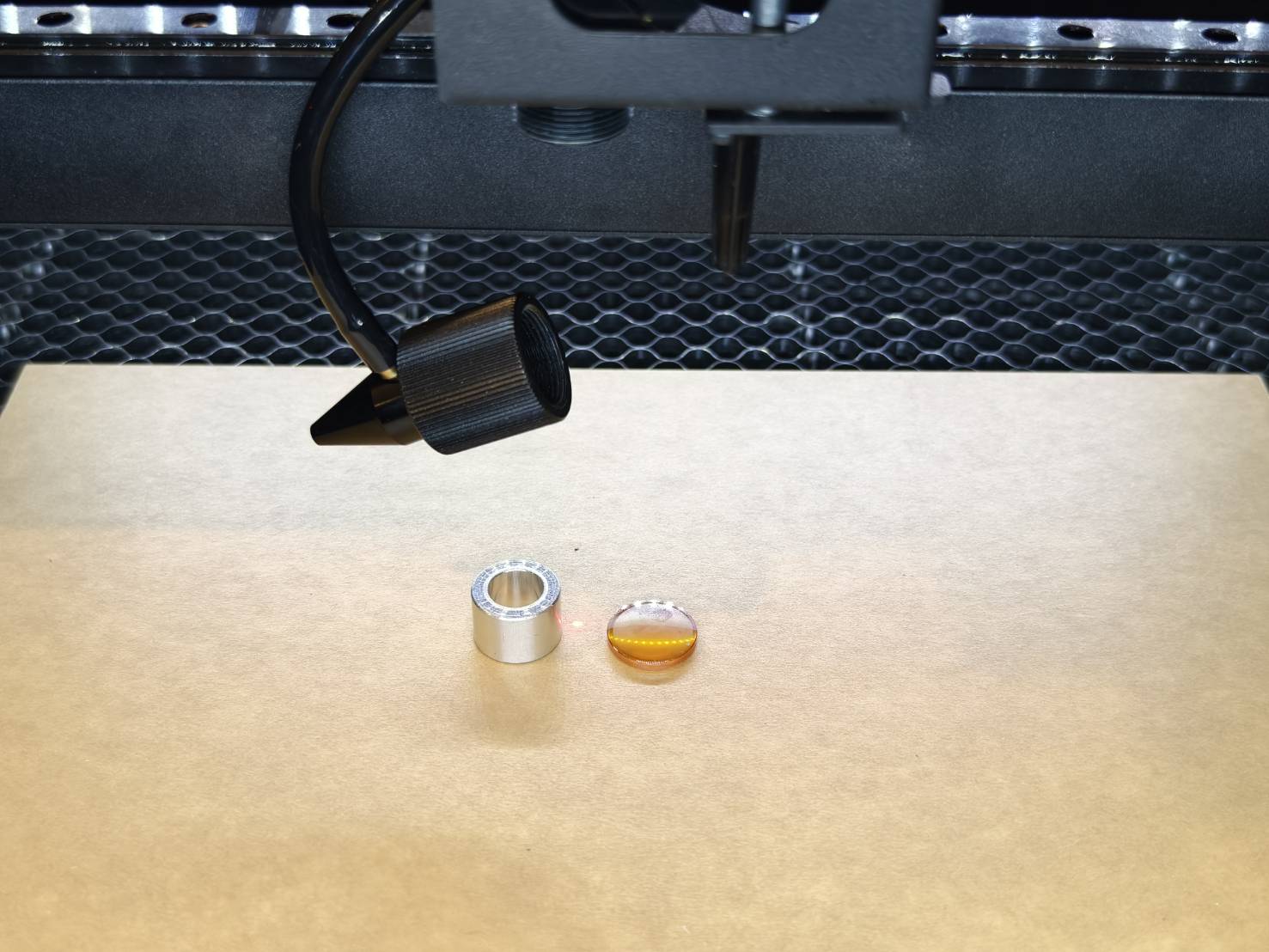

Saranno presenti la lente di focalizzazione, l'ugello, l'anello e il blocco della lente. Conservarli con cura e mantenere il tubo dell'aria collegato.

Passo 4 - Assicurarsi che il tubo dell'aria non venga colpito dal laser

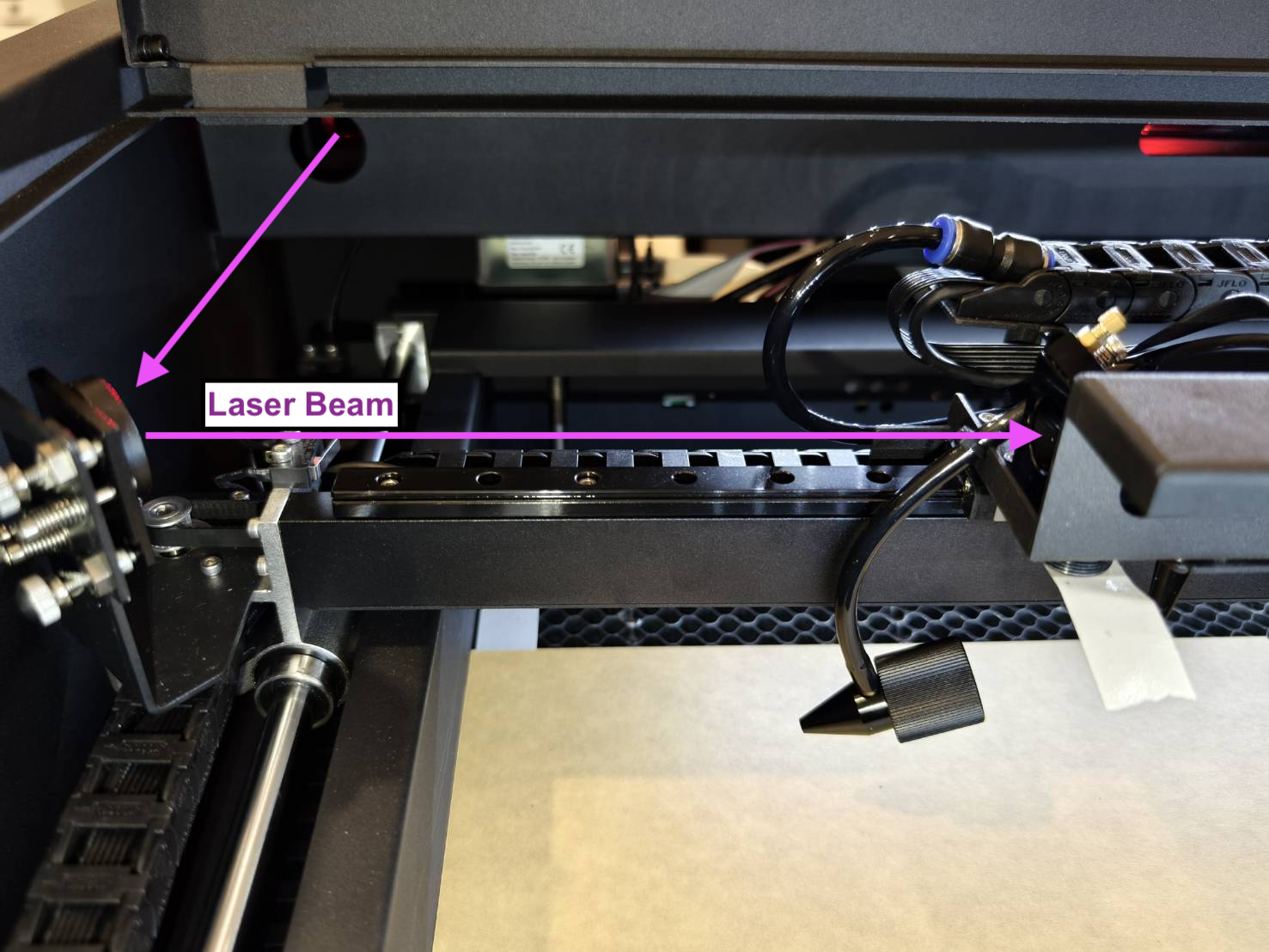

Verificare che il tubo dell'aria non si trovi nel percorso del laser. Assicurarsi semplicemente che il tubo dell'aria non sia posizionato davanti all'ingresso del terzo specchio.

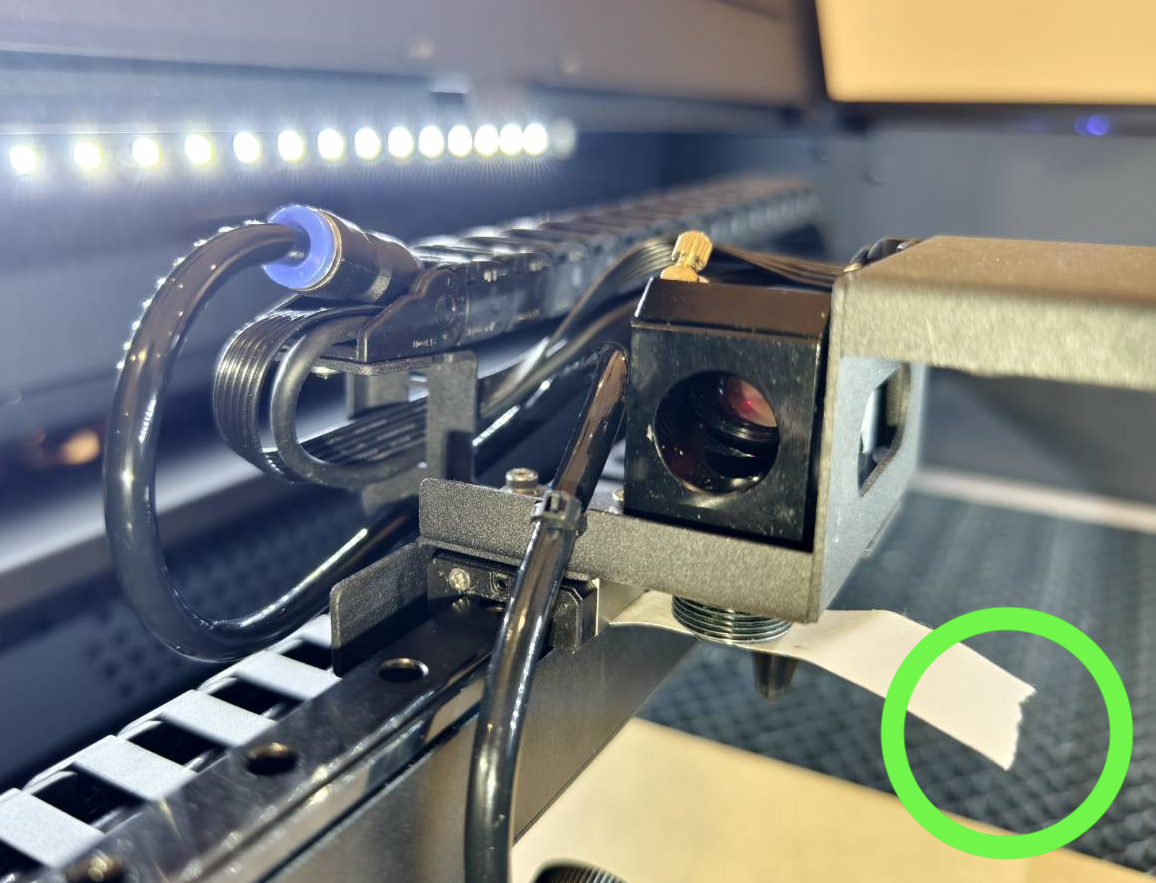

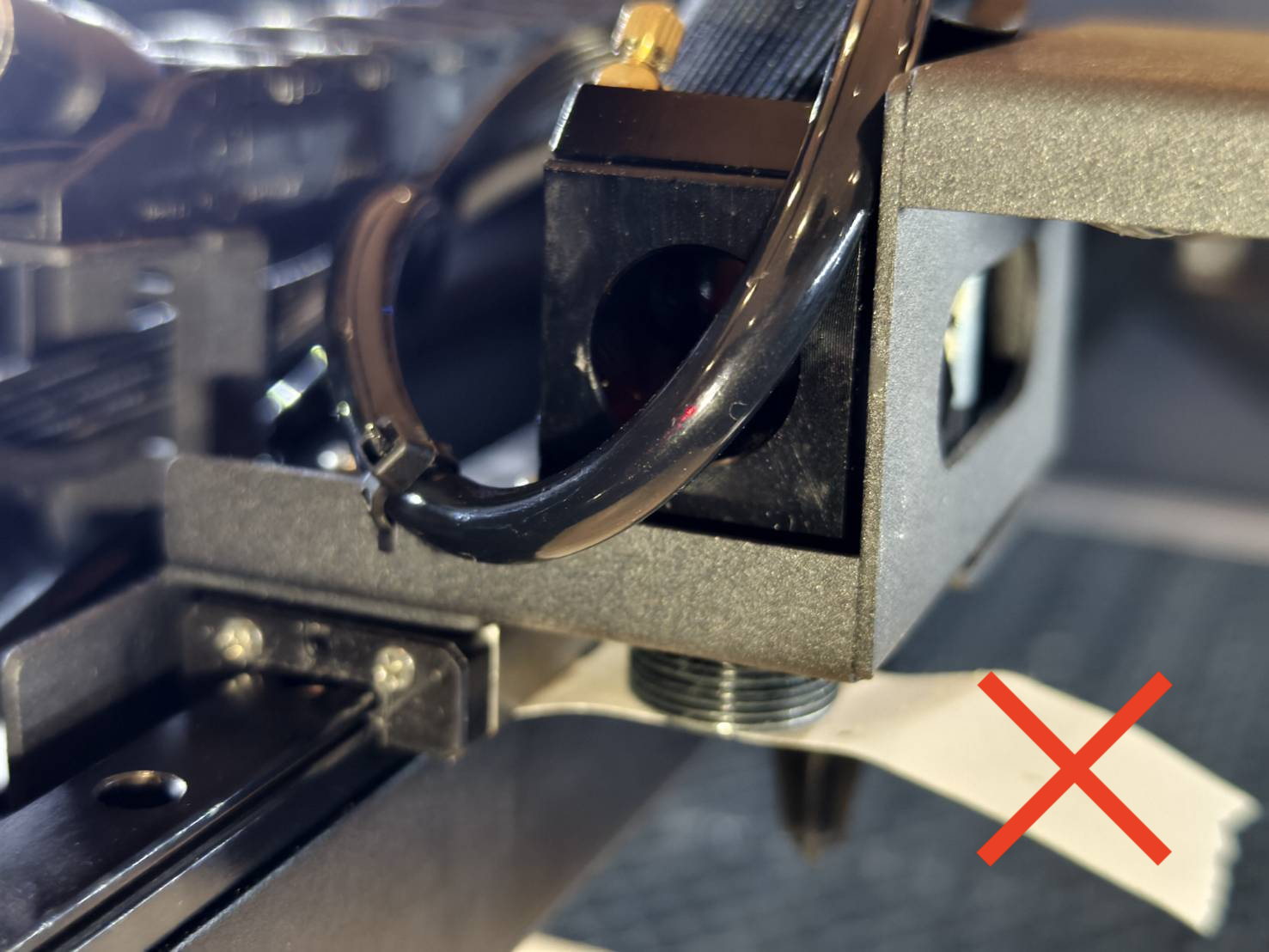

Posizione corretta	Posizione errata

Passo 5 - Ripristinare il percorso verticale (asse Z) dal terzo specchio:
Utilizzare la chiave a doppia testa e le pinze per allentare i 3 dadi sul terzo specchio.

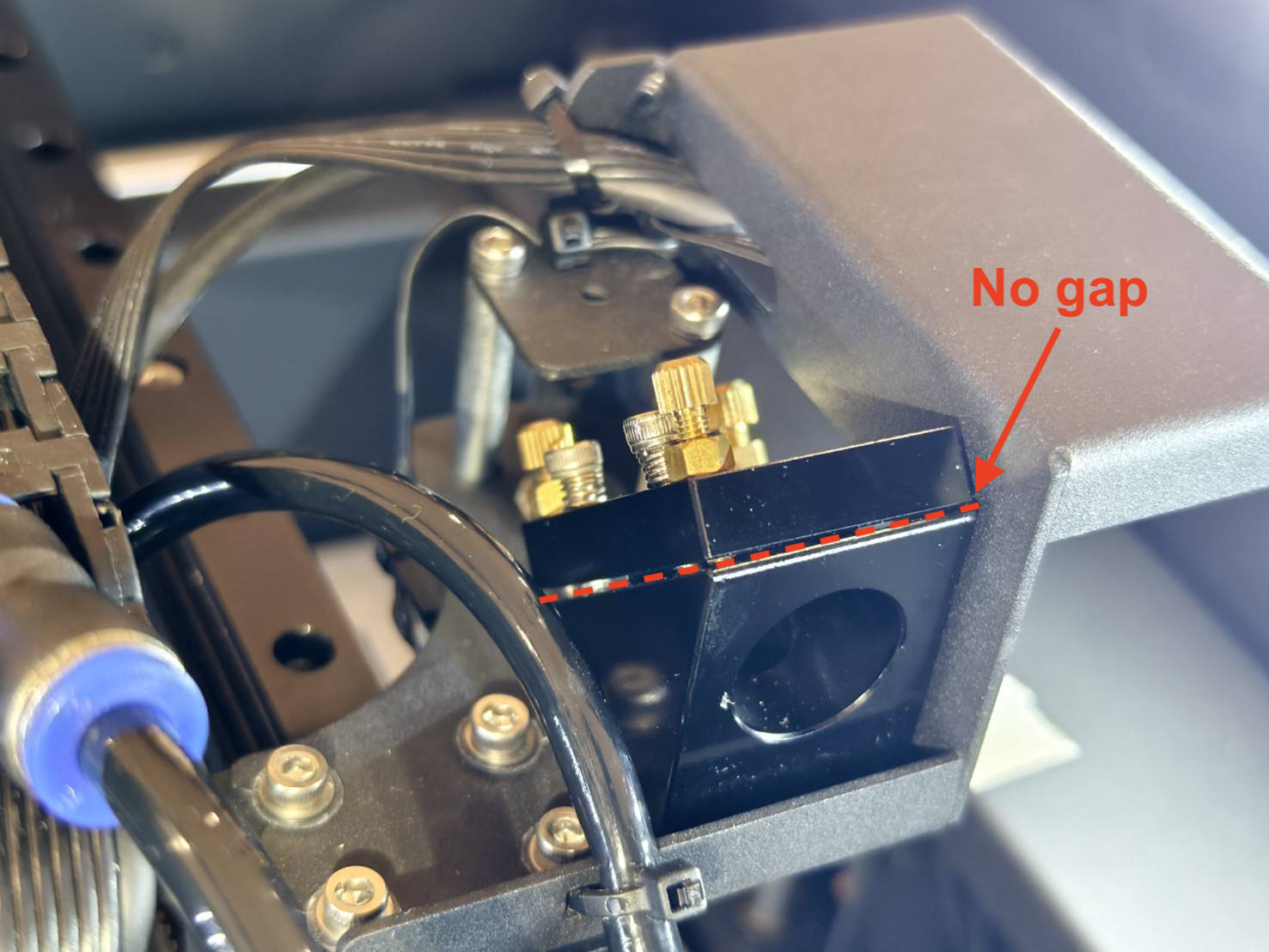

Ruotare queste tre viti in senso antiorario fino a quando non ci sia più spazio tra il supporto dello specchio e la sede, oppure allentare completamente le viti senza rimuoverle.

Quando non c'è più spazio tra di loro, il percorso verticale è stato ripristinato.

Passo 6 - Applicare il nastro e generare impulsi:

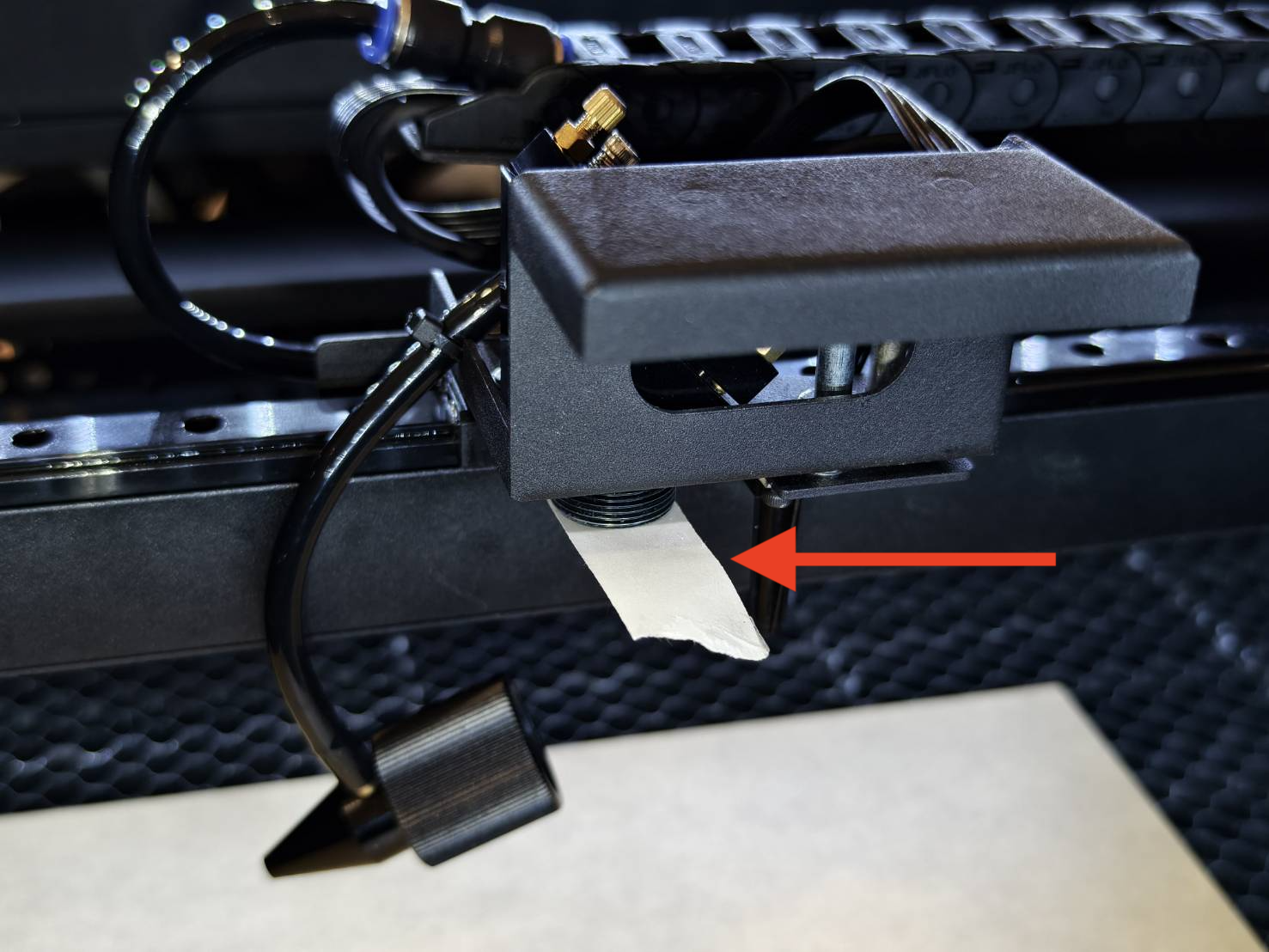

Posizionare un pezzo di nastro biadesivo a singolo strato sotto la testa laser e premerlo contro l'ingresso per creare un segno di pressione.

Spostare la testa laser al centro del piano di lavoro ed eseguire 3 impulsi.

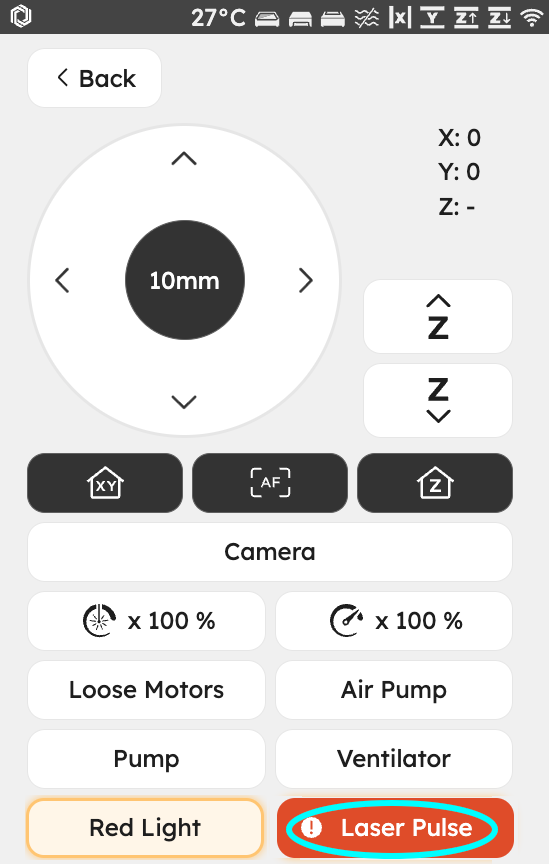

(Andare su Controllo >> Premere "Motore" >> Spostare manualmente la testa >> Chiudere il coperchio >> Eseguire 3 impulsi)

Passo 7 - Determinare la posizione del punto verticale:
Rimuovere il nastro adesivo e determinare la posizione del punto.
Ci saranno solo tre possibili posizioni: centrale, sinistra e destra.

1. Posizione centrale:

Se il punto si trova al centro come nella foto sopra, indica che il percorso verticale è corretto e si può procedere al Passo 8.

2. Posizione sinistra:

Se il punto si trova a sinistra come nella foto sopra, indica che il percorso verticale necessita di regolazione.

Come effettuare la regolazione:

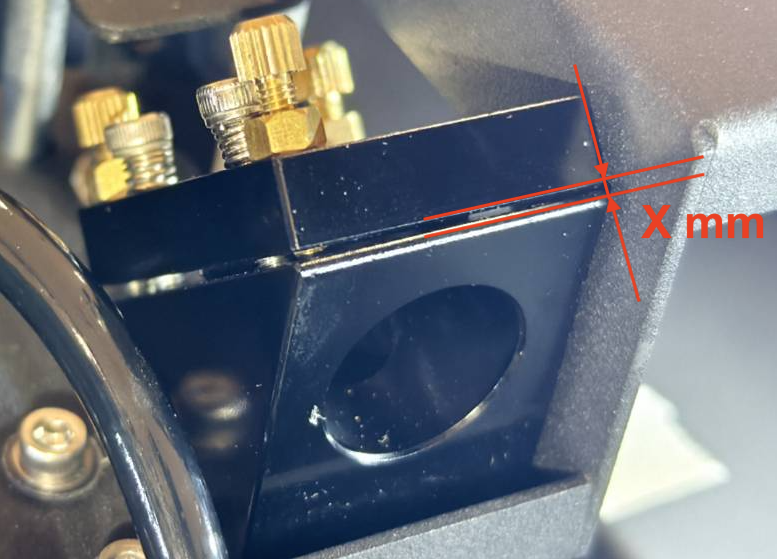

Ruotare ciascuna vite in senso orario per sollevare il supporto e creare uno spazio intermedio. Il punto dovrebbe spostarsi verso destra.

Lo spazio:

Dopo aver ruotato le viti, applicare un altro nastro adesivo e verificare nuovamente la posizione del punto fino a quando non si trova al centro. Quindi, procedere al Passo 8.

3. Posizione destra:

Se il punto si trova a destra come nella foto sopra, indica che l'angolo di uscita del tubo laser è troppo basso e non è possibile regolarlo. Interrompere la procedura e contattare il rivenditore locale per ulteriore assistenza.

Passo 8 - Serrare tutti i dadi sul 3° specchio:

Dopo la regolazione, serrare tutti i dadi per fissare la posizione.

Passo 9 - Reinstallare l'ugello:

Installare il blocco della lente nell'anello. Il lato rosso deve essere rivolto verso il basso.

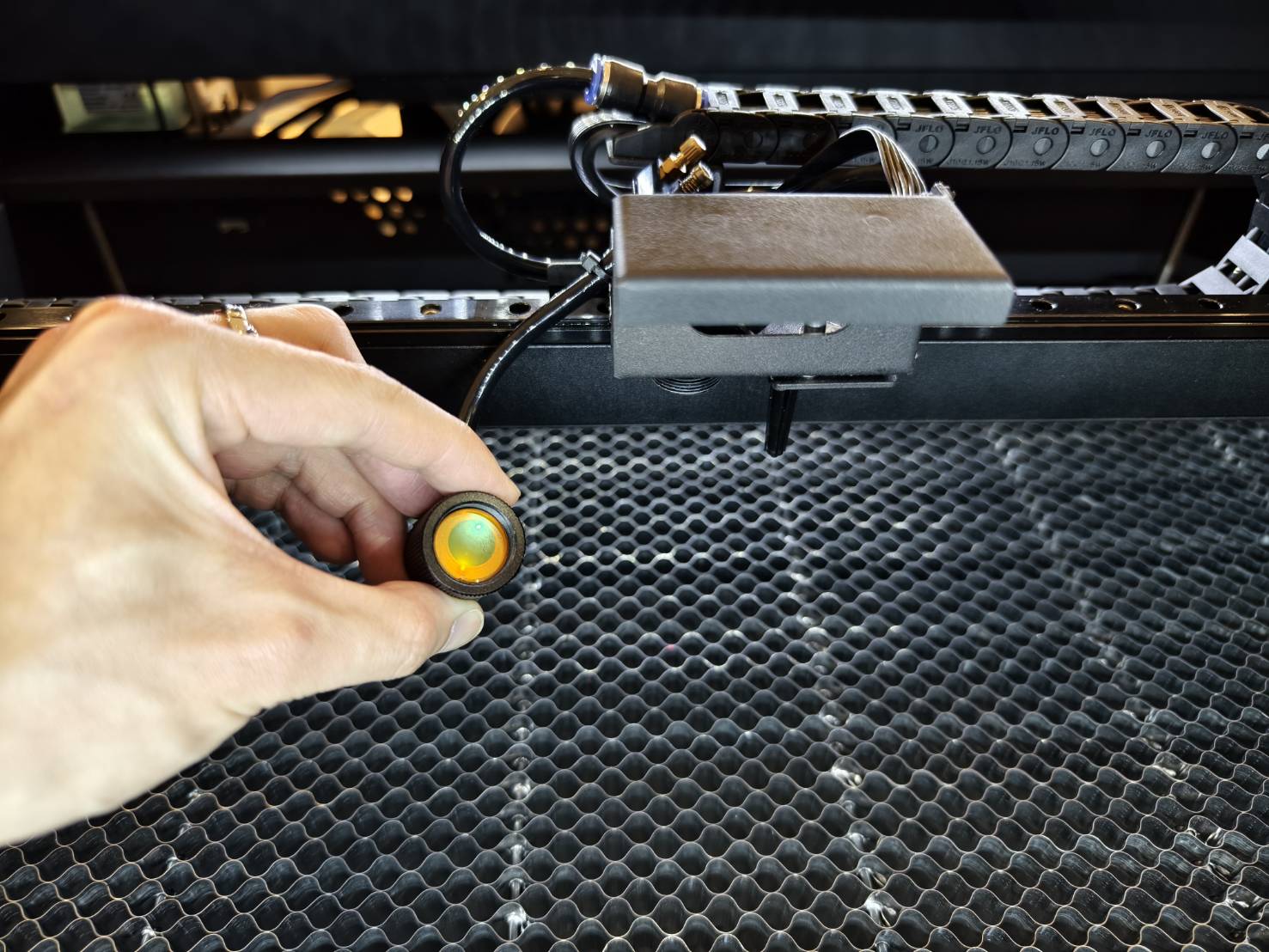

Installare la lente di messa a fuoco. Il lato convesso deve essere rivolto verso l'alto.
(Un suggerimento per identificare rapidamente il lato convesso: dovrebbe riflettere l'intero viso quando lo si osserva.)
Ruotare l'anello in senso antiorario per serrarlo.

Passaggio 10 - Ritorno al processo OPA standard:

Si prega di notare che queste istruzioni non indicano il completamento dell'OPA.
Per proseguire con il processo OPA, si prega di tornare al processo OPA standard.
Regolazione del percorso ottico
