Frequenza raccomandata
Una volta ogni 3 mesi
Note: Per evitare la rottura del tubo laser in vetro a causa del calore generato durante l'eccitazione laser e l'ostruzione della pompa dell'acqua, è necessario mantenere l'effetto di raffreddamento ad acqua con una quantità sufficiente di acqua distillata.
Materiali necessari
Da procurare autonomamente:
* 400 ml di acqua distillata o demineralizzata
1｜Pinze a becco fine
2｜Carta assorbente o panno
3｜Contenitore per l'acqua
Inclusi nella scatola degli accessori:
4｜Cacciavite Torx
5｜Chiave a brugola da 3mm
6｜Chiave a doppia testa
7｜Imbuto
Questo capitolo fornirà istruzioni su due parti della sostituzione dell'acqua di raffreddamento. Si prega di fare riferimento alla sezione pertinente.
Se si utilizza la macchina per la prima volta o l'acqua non è eccessivamente sporca, è possibile saltare i passaggi da 1 a 7 e procedere direttamente al passaggio 8, aggiungendo acqua.
Passaggio 10 - Riempimento dell'acqua
b. Inserire l'imbuto.
c. Versare lentamente l'acqua fino a riempire il 50% del serbatoio.
d. Chiudere il tappo della pompa.
e. Accedere alla "Modalità manutenzione" e attendere il completamento dell'homing, quindi premere il pulsante "Pompa" per avviare la pompa dell'acqua.
f. Quando il livello dell'acqua nel serbatoio diminuisce, premere nuovamente il pulsante "Pompa" per spegnere la pompa e aggiungere acqua fino a riempire l'80% del serbatoio.
g. Ripetere il passaggio precedente fino a quando il livello dell'acqua non raggiunge l'80% e rimane stabile.
#END
ⓘ Esistono due metodi per scaricare l'acqua dal tubo laser.
Se si decide di non spostare il tubo laser, è possibile saltare i passaggi da 1 a 3.
Se si decide di non spostare il tubo laser, è possibile saltare i passaggi da 1 a 3.
a. Sollevare il tubo laser per consentire il deflusso dell'acqua.
Ricordare che il percorso ottico deve essere riallineato dopo aver spostato il tubo laser.
Regolazione del percorso ottico
b. Soffiare nel tubo per facilitare lo scarico dell'acqua.
Passaggio 1 - Scollegare l'alimentazione
(Saltare questo passaggio se si sceglie di non spostare il tubo.)- Spegnere la macchina e scollegare il cavo di alimentazione prima di sostituire o aggiungere acqua.

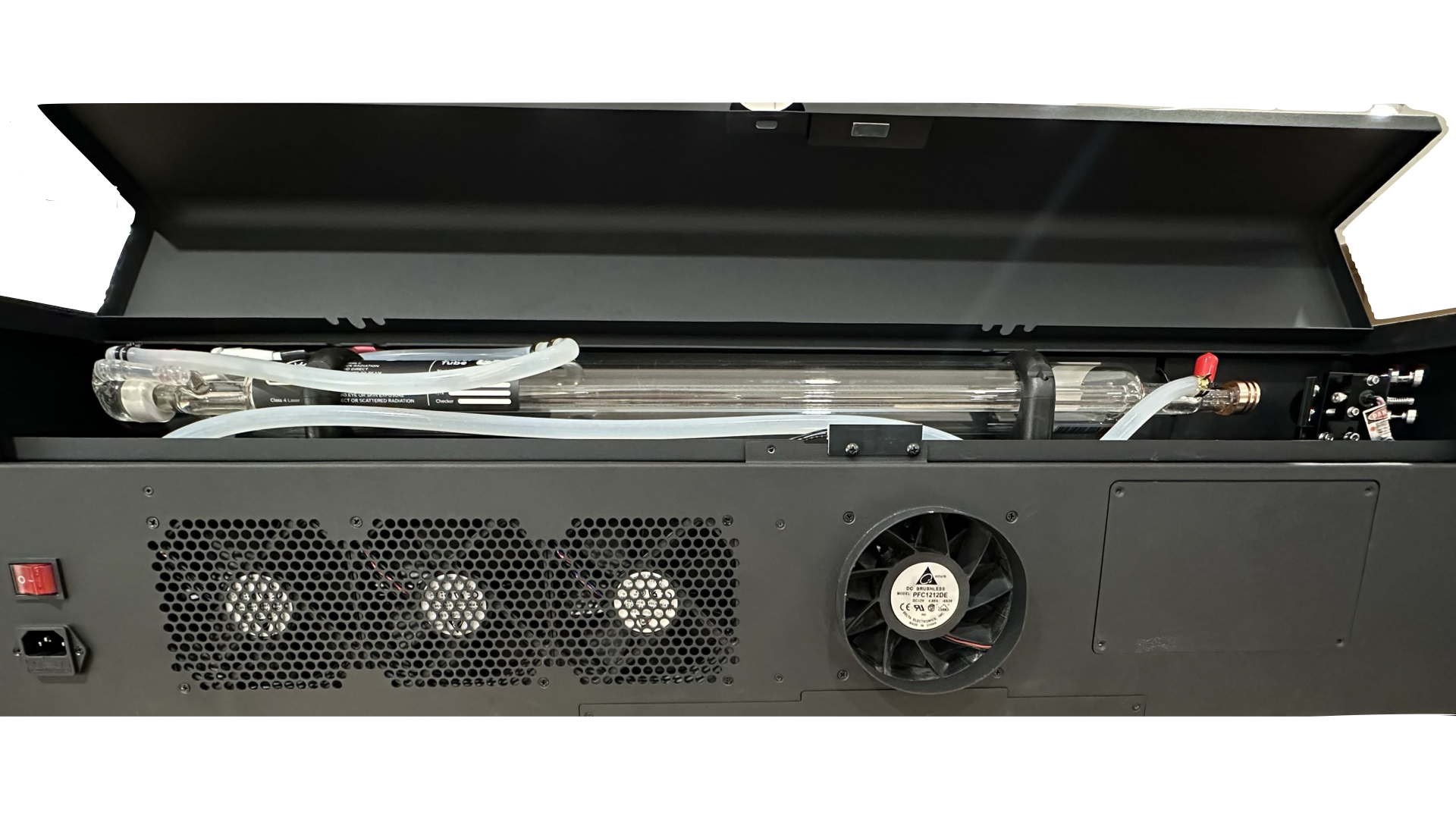

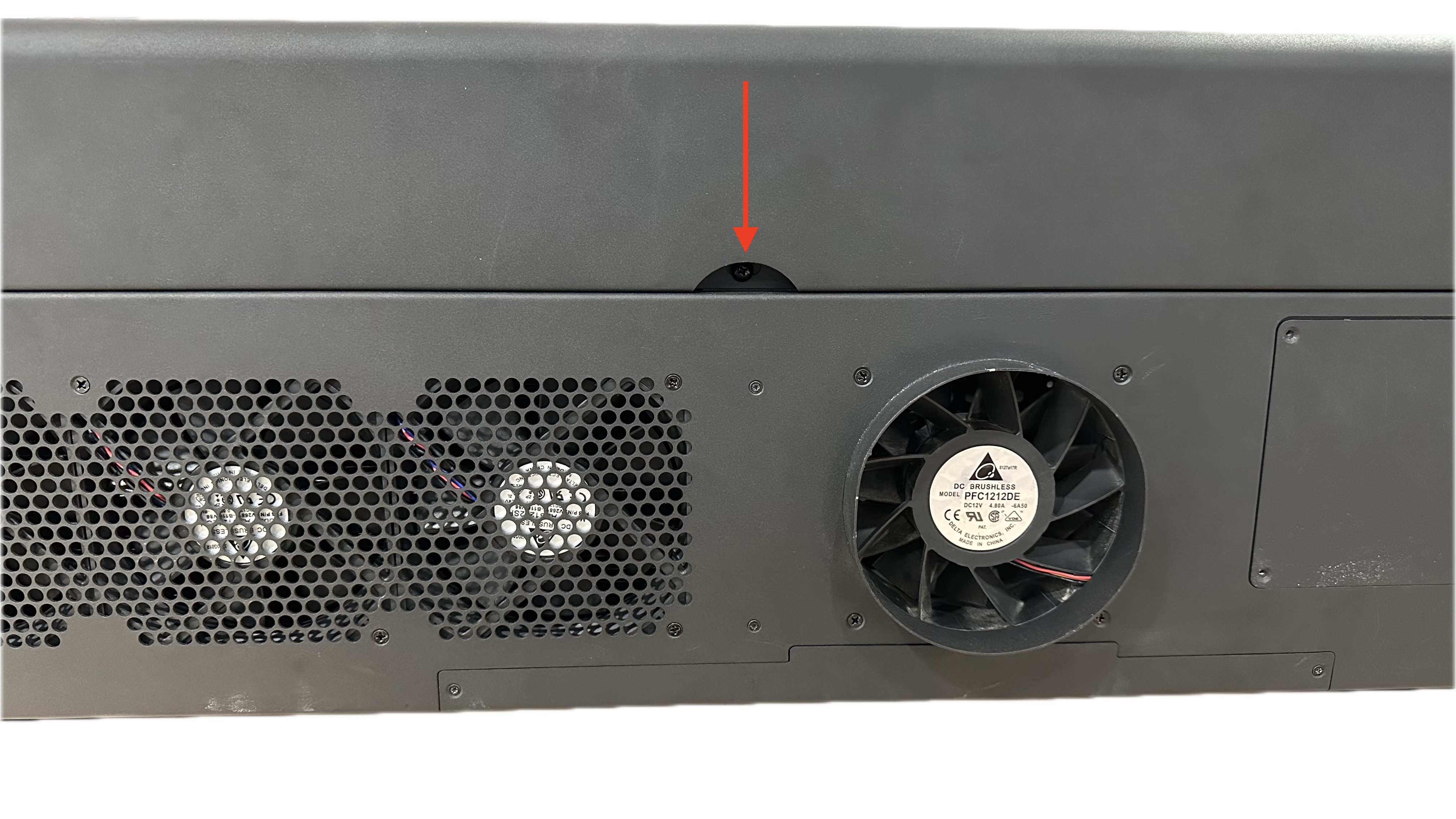

- Utilizzare un cacciavite per rimuovere la vite sul coperchio posteriore, quindi sollevare il coperchio.

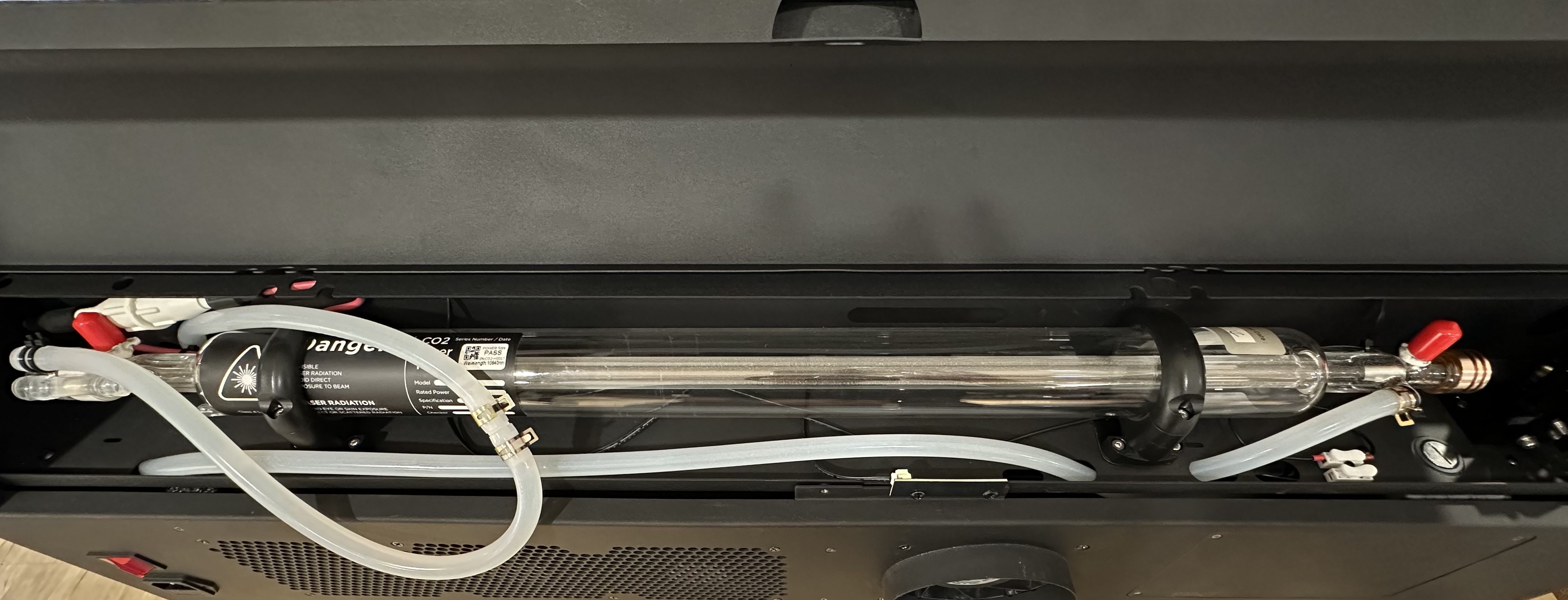

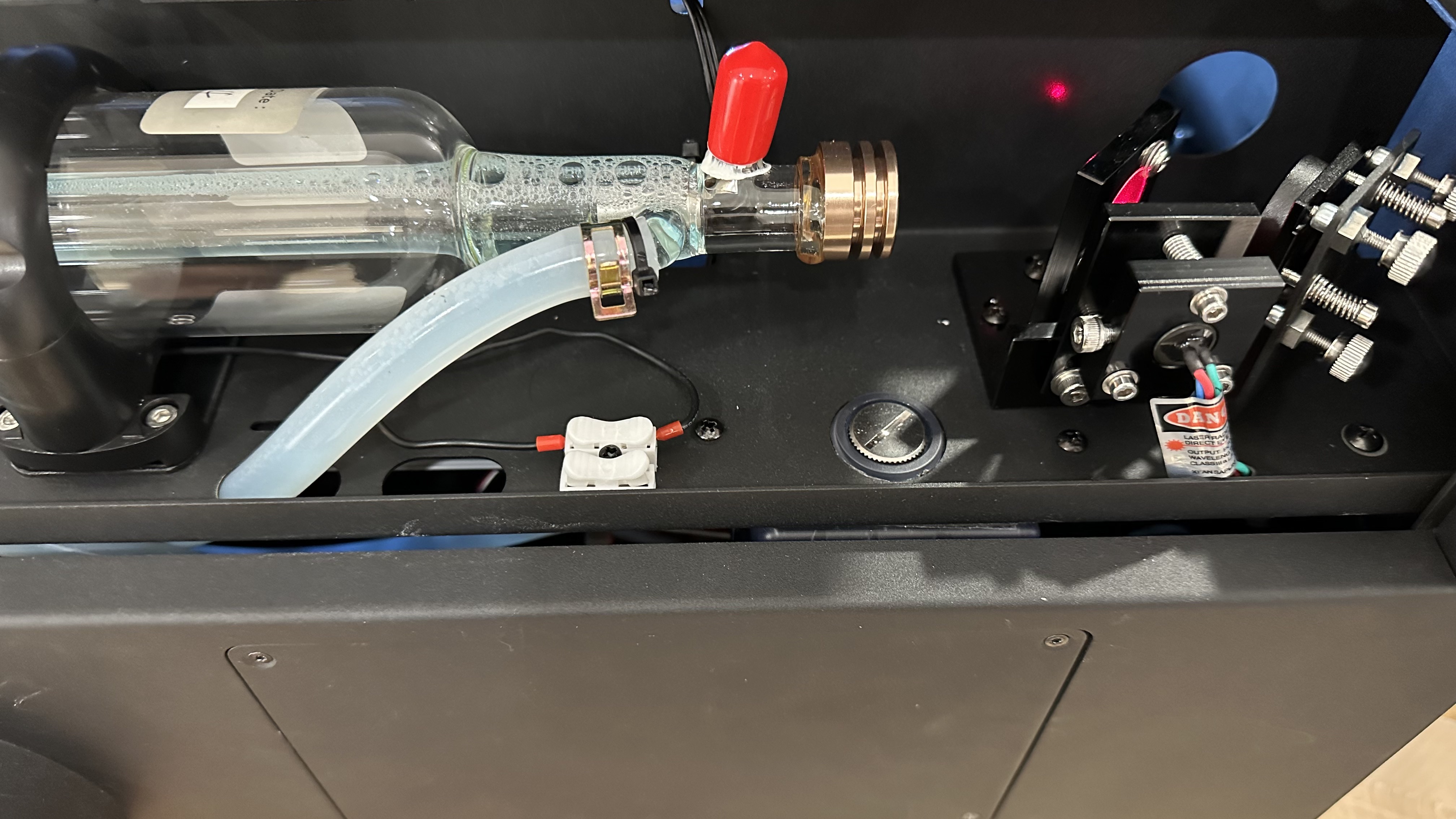

- Il tubo laser ha due estremità: il lato ad alta tensione è vicino allo schermo e il lato a bassa tensione è vicino allo specchio riflettente.
Passaggio 2 - Scollegare i cavi del tubo laser

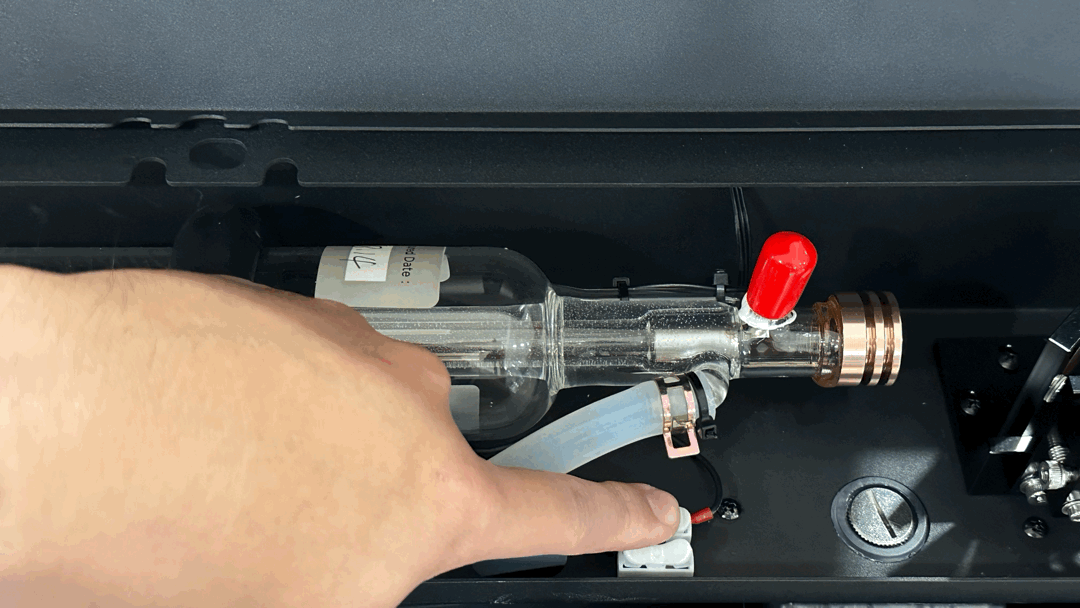

(Saltare questo passaggio se si sceglie di non spostare il tubo.)Premere il terminale bianco ed estrarre il filo di terra.Passaggio 3 - Rimuovere i supporti del tubo laser

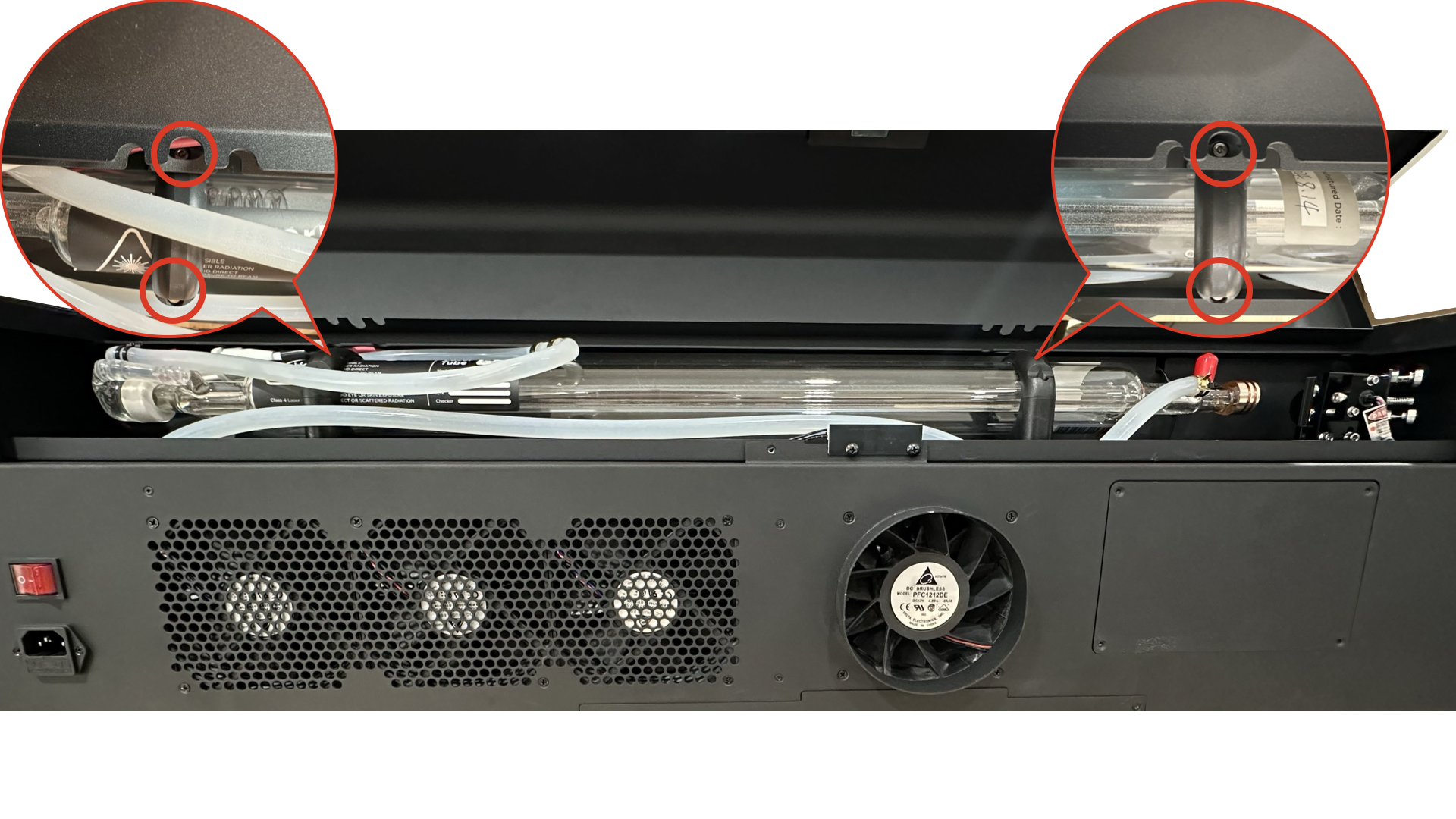

(Saltare questo passaggio se si sceglie di non spostare il tubo.)Utilizzare una chiave a brugola da 3mm per allentare un totale di 4 viti sui supporti del tubo laser (foto sotto).Passaggio 4 - Rimuovere il tubo laser per scaricare l'acqua

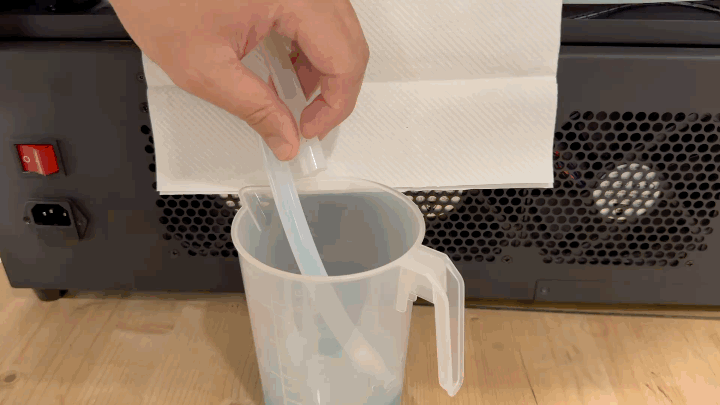

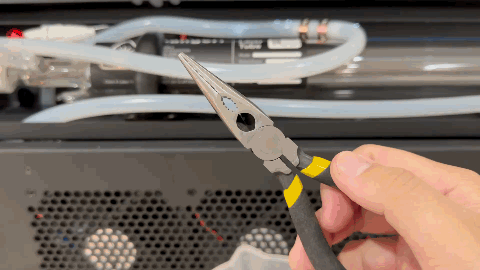

a. Estrarre il tubo flessibile > Spostare entrambe le fascette del tubo lontano dal connettore con le pinze a becco lungo > Rimuovere il giunto da uno dei tubi e inserire immediatamente il tubo nel contenitore dell'acqua
b. Sollevare il tubo laser o soffiare su un lato del tubo per scaricare completamente l'acqua.
Passaggio 5 - Riposizionare il tubo laser e ricollegarlo al tubo flessibile
a. Riposizionare il tubo laser nella sua posizione originale. (Saltare questo passaggio se si sceglie di non spostare il tubo.)⚠️ Evitare il contatto delle parti della macchina con l'acqua. In caso di perdite o fuoriuscite d'acqua, lasciare asciugare completamente la macchina prima di avviarla.

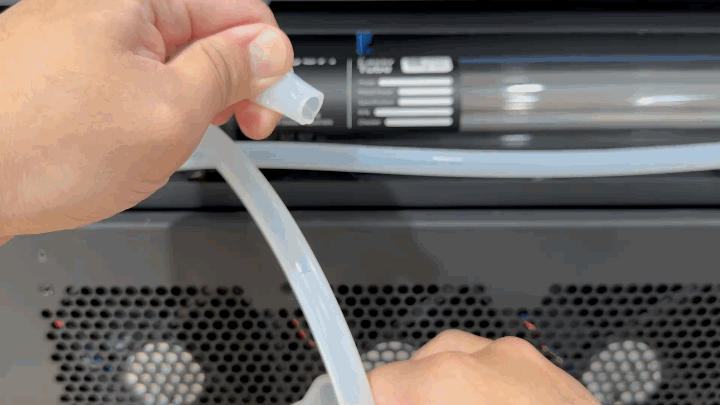

b. Inserire il giunto su entrambi i tubi flessibili > Avvicinare le due fascette per prevenire perdite.
Passaggio 6 - Collegare il cavo di messa a terra del tubo laser
(Saltare questo passaggio se si sceglie di non spostare il tubo.)Al lato a bassa tensione > Premere il morsetto bianco e inserire il cavo di messa a terra > Rilasciare il morsetto bianco > Tirare delicatamente il cavo di messa a terra per verificare che sia saldamente collegato.Passaggio 7 - Fissare i supporti del tubo laser
(Saltare questo passaggio se si sceglie di non spostare il tubo.)Assicurarsi che la distanza tra il tubo laser e i combinatori di fascio sia di circa 35mm.Passaggio 8 - Collegamento del cavo di alimentazione e avvio

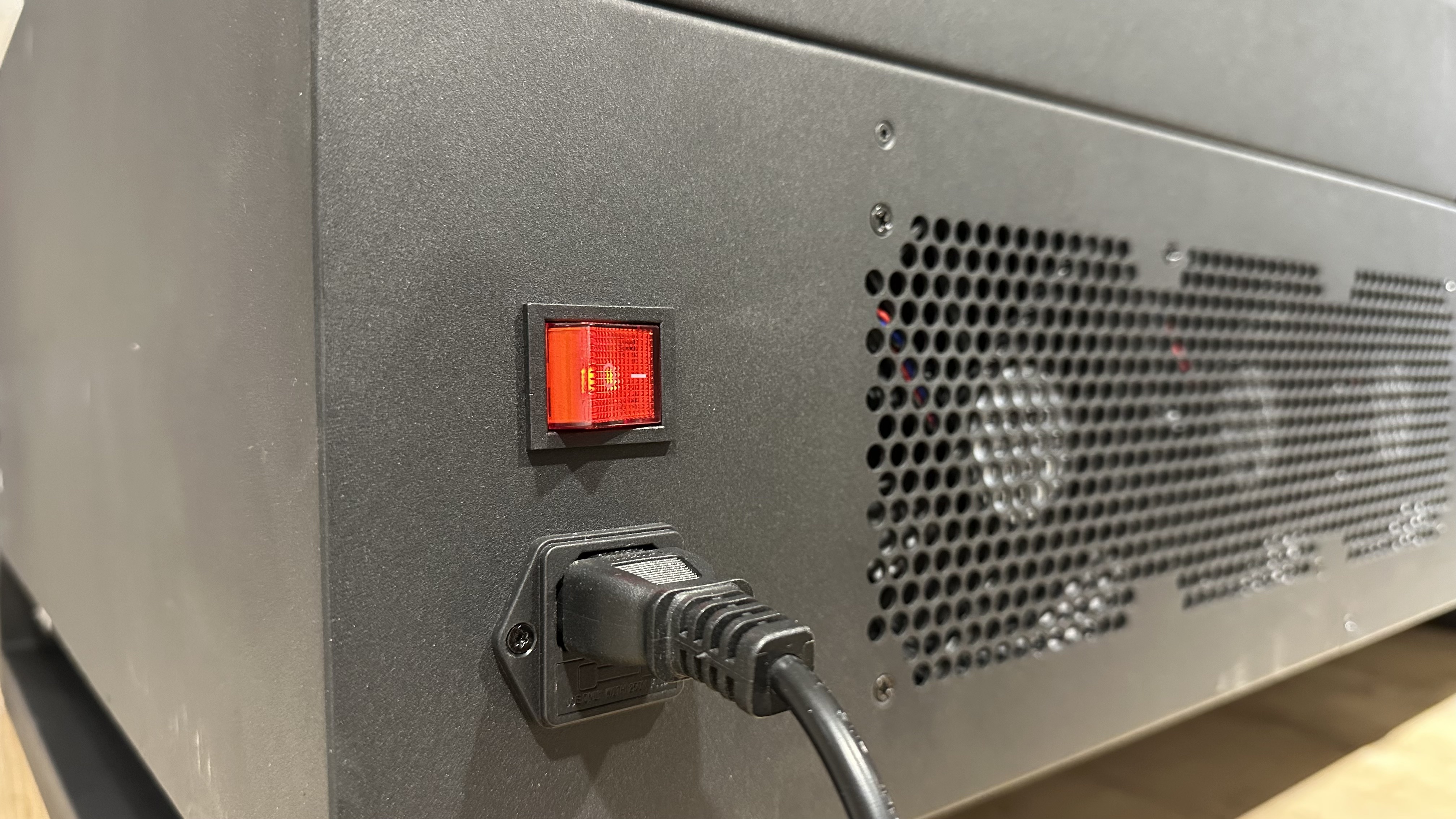

Collegare il cavo di alimentazione e accendere la macchina.Passaggio 9 - Rimozione della pompa dell'acqua

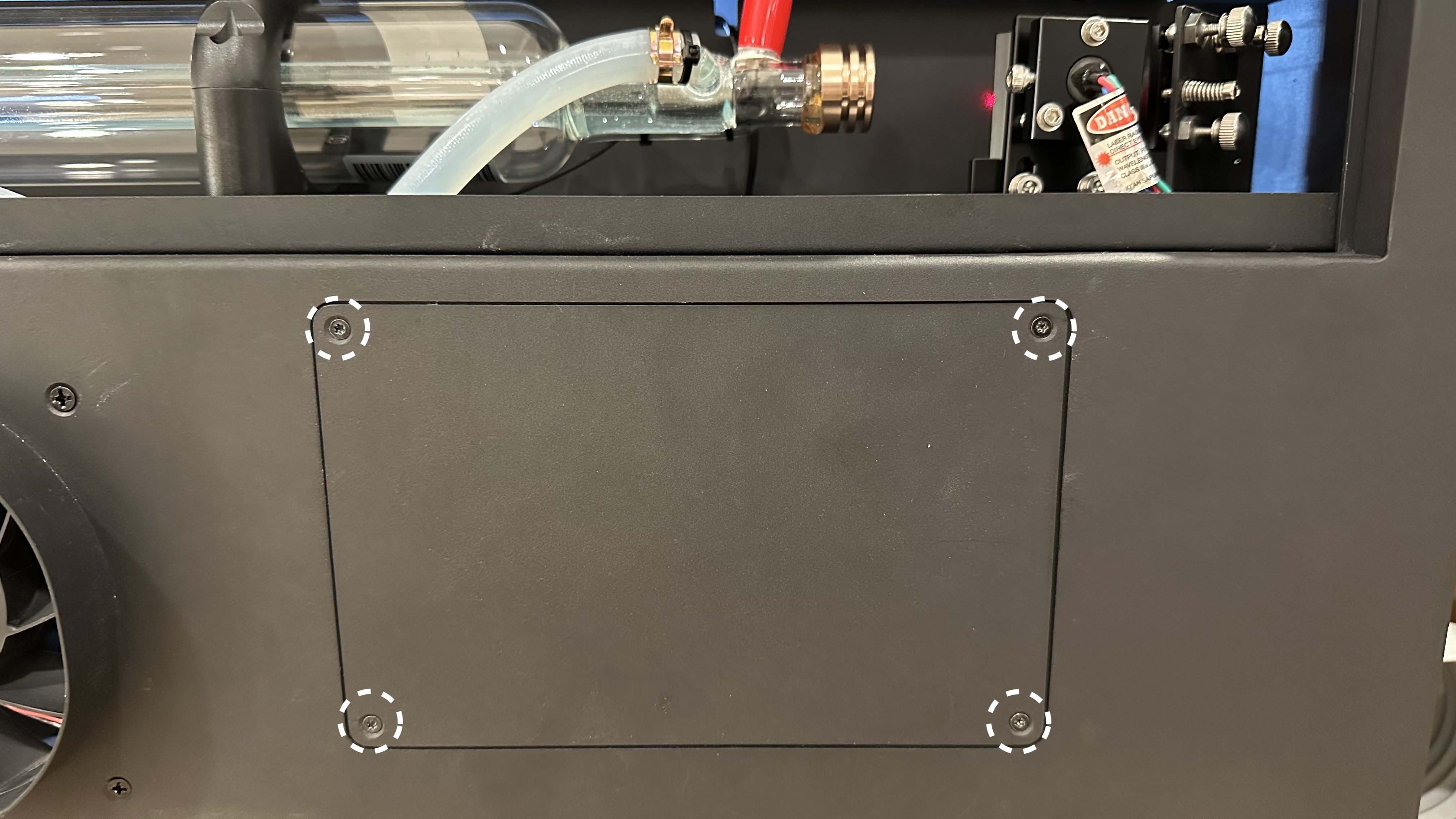

Rimuovere la piastra quadrata posteriore con il cacciavite Torx per ispezionare il livello dell'acqua nel serbatoio.
Passaggio 10 - Riempimento dell'acqua
Nota: sono necessari 400 ml di acqua distillata o pura per il riempimento.
a. Aprire il tappo della pompa con una chiave a doppia testa.b. Inserire l'imbuto.
c. Versare lentamente l'acqua fino a riempire il 50% del serbatoio.
d. Chiudere il tappo della pompa.
e. Accedere alla "Modalità manutenzione" e attendere il completamento dell'homing, quindi premere il pulsante "Pompa" per avviare la pompa dell'acqua.
f. Quando il livello dell'acqua nel serbatoio diminuisce, premere nuovamente il pulsante "Pompa" per spegnere la pompa e aggiungere acqua fino a riempire l'80% del serbatoio.
g. Ripetere il passaggio precedente fino a quando il livello dell'acqua non raggiunge l'80% e rimane stabile.
Passaggio 11 - Rimontaggio della piastra
Fissare nuovamente la piastra serrando le quattro viti con un cacciavite Torx.#END
