4-14 Beambox II - Allineamento della luce rossa

Descrizione

Questo articolo ti guiderà nel processo di regolazione del percorso della luce rossa per allinearlo con il percorso del laser.

Quando è necessario allineare la luce rossa?

Strumenti

Preparare i seguenti strumenti:

Fase 1

Familiarizzare con la procedura per effettuare un impulso in sicurezza.

A. Accendere la macchina. B. Chiudere il coperchio. C. Entrare in modalità Manutenzione e attendere il completamento del processo di homing.      (Assicurarsi che le icone della porta, del coperchio posteriore e del fondo indichino la chiusura, altrimenti non sarà possibile effettuare un impulso.) D. Individuare il pulsante Impulso. E. Una pressione = un impulso, due pressioni = due impulsi e così via. ⚠︎ Effettuare sempre gli impulsi con il coperchio frontale e posteriore chiusi.

Passo 2

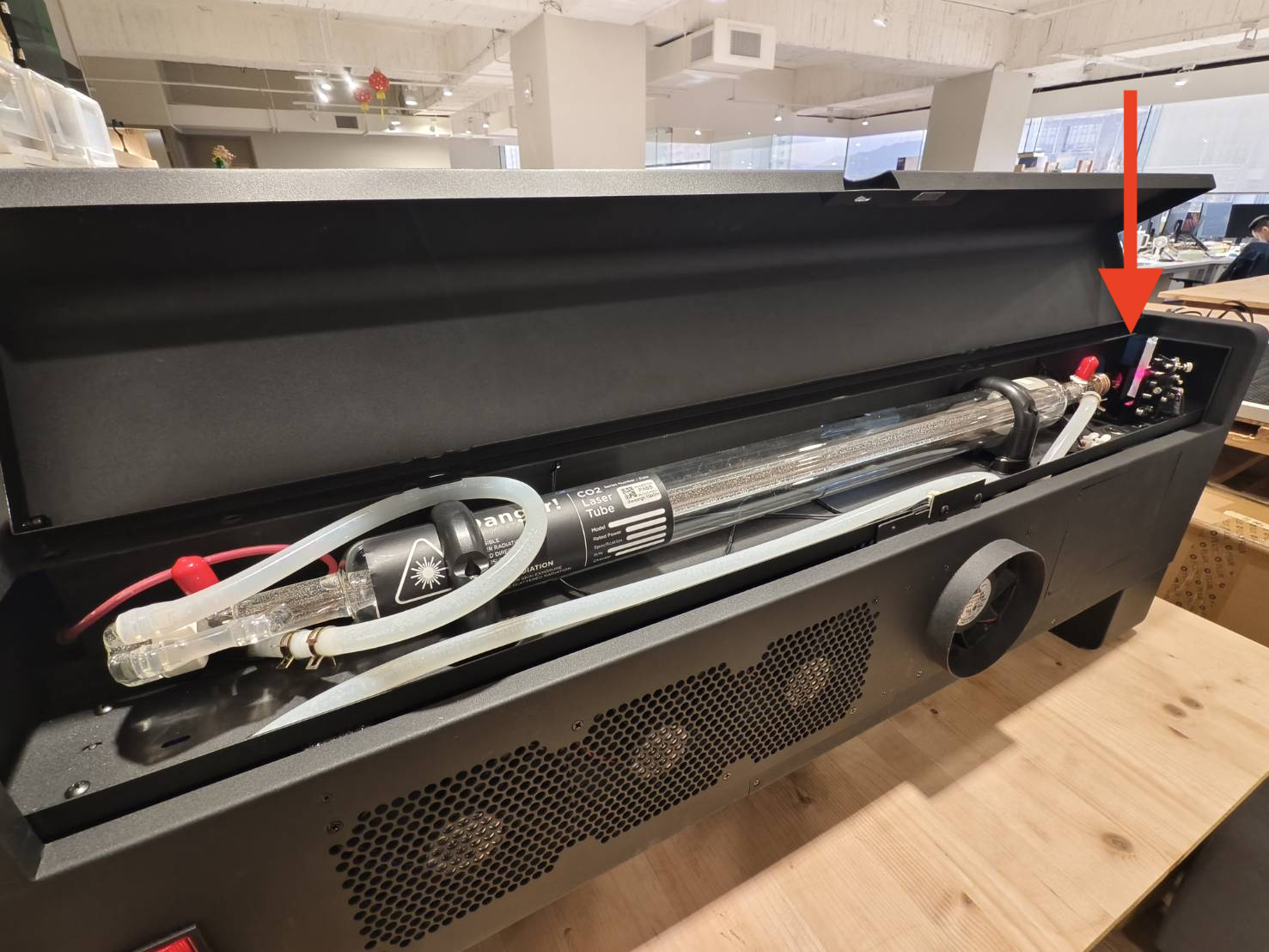

Utilizzare un cacciavite per svitare le viti sul retro della macchina, quindi aprire il coperchio posteriore.

Passo 3

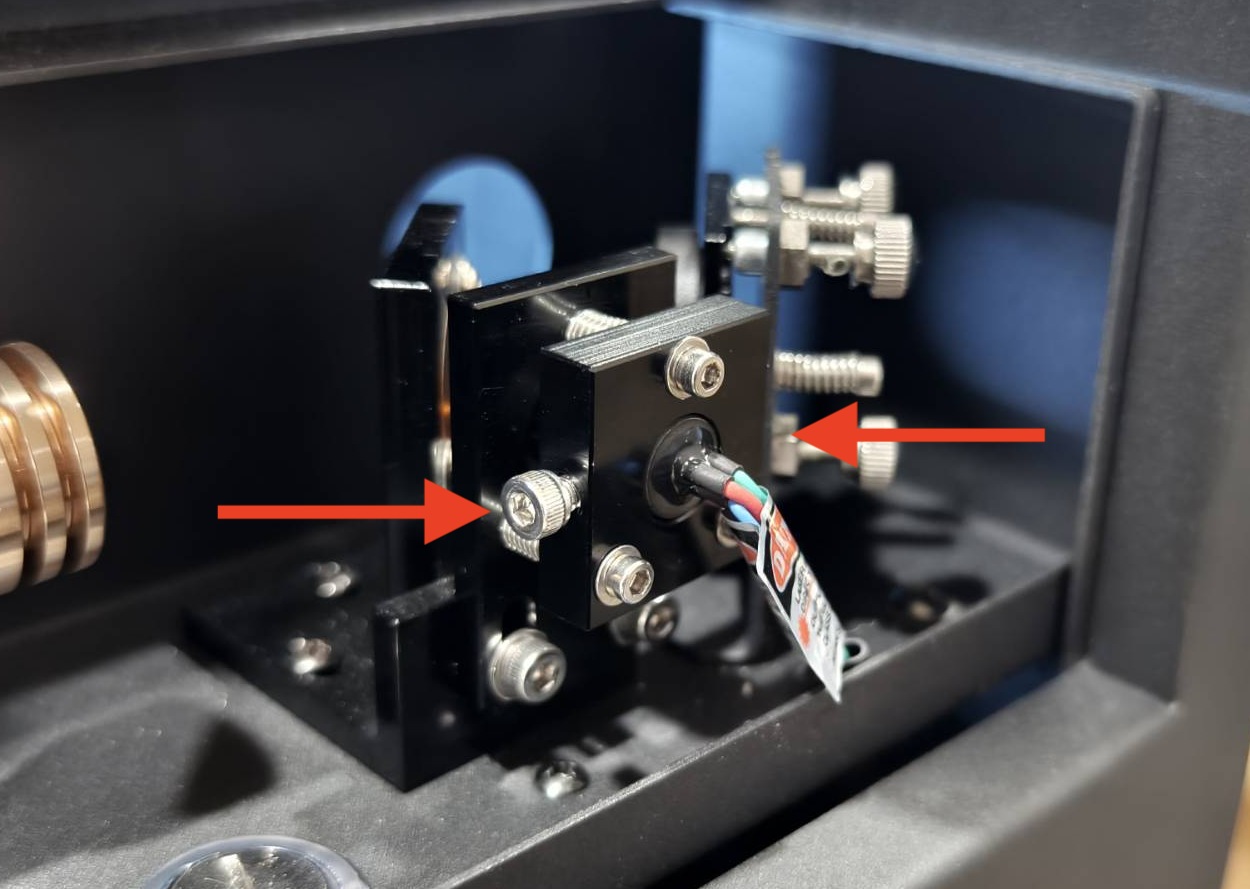

Assicurarsi che le due viti laterali dell'emettitore di luce rossa siano ben serrate.
(Chiave esagonale da 3mm)

Passo 4

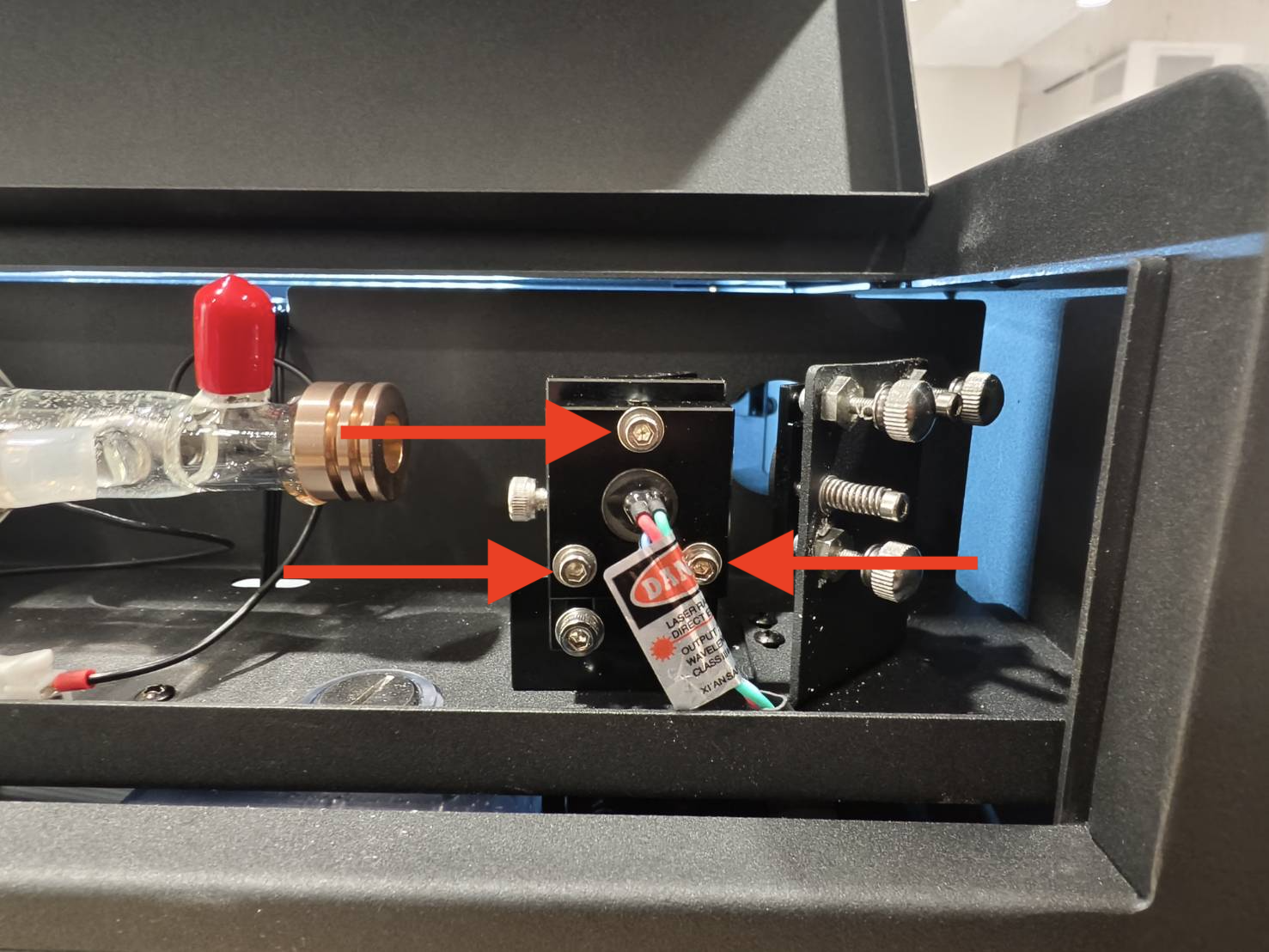

Serrare le tre viti di regolazione sul supporto del laser rosso.

Passo 5

Applicare un pezzo di nastro "a doppio strato" sul primo specchio e chiudere il coperchio posteriore per effettuare 3 impulsi.
(Non rimuovere il nastro. Lasciarlo sullo specchio.)

Passo 6

Aprire il coperchio posteriore e verificare se il punto bruciato coincide con il laser rosso.

Esempio Corretto - Coincidente	Esempio Errato - Non Coincidente

Determinare il risultato e l'azione successiva da intraprendere:

Passo 7

Procederemo ora alla regolazione orizzontale della luce rossa.

• Allentare le tre viti nella parte inferiore del supporto della luce rossa.
• Spostare il supporto per allineare orizzontalmente il punto bruciato con la luce rossa.
• Serrare le viti.

Passo 8

Procederemo ora alla regolazione verticale della luce rossa.

• Allentare le due viti laterali del supporto della luce rossa.
• Spostare il supporto per allineare verticalmente il punto bruciato con la luce rossa.
• Serrare le viti.

Passo 9

Applicare un nuovo nastro a doppio strato sul primo specchio ed effettuare tre impulsi per verificare nuovamente il percorso.

Esempio Corretto - Coincidente	Esempio Errato - Non Coincidente

Determinare il risultato e l'azione successiva da intraprendere:

Passo 10

Allentare le tre viti per consentirne la regolazione.

Passo 11

Questa fase verifica se i percorsi del laser rosso e del laser CO2 effettivo coincidono e sono allineati.
Se non sono allineati, regolare l'emettitore di luce rossa con una chiave a brugola da 2,5 mm.

Aprire lo sportello. Posizionare un nastro biadesivo a doppio strato all'ingresso del terzo specchio. Entrare in modalità di controllo e allentare il motore. Spostare la testa del laser nell'angolo inferiore destro. Assicurarsi che il laser rosso sia acceso. Chiudere lo sportello. Eseguire 3 impulsi. Verificare se il punto del laser rosso e il segno bruciato coincidono. Regolare il laser rosso se necessario.

Esempio Corretto - Coincidente Esempio Errato - Non Coincidente   Viti e percorso del fascio dell'emettitore di luce rossa   Dimostrazione     Nota: Se il punto rosso non si trova sul nastro, significa che il percorso del laser rosso è eccessivamente deviato. Potresti riuscire a individuarlo sul secondo specchio e spostare il punto rosso sulla superficie riflettente dello specchio.

Passo 12

Si prega di controllare il percorso ottico del laser utilizzando il link sottostante.
4-9 Ispezione del percorso ottico

Determinare il risultato e l'azione successiva da intraprendere:
