Descrizione
Le cause di un mancato funzionamento del laser possono essere molteplici. Potrebbe essere dovuto a un tubo laser deteriorato, un alimentatore laser (Laser PSU) guasto o un malfunzionamento del sistema, tra le altre possibilità.
Si prega di seguire i passaggi seguenti per diagnosticare e risolvere il problema.
Possibili cause
|
Strumenti
|
Passo 1
Si prega di visionare il video qui sotto e verificare se il sintomo è simile a quello riscontrato sulla vostra macchina.
(Se non c'è emissione laser quando la macchina è in funzione e produce un forte rumore di crepitio,
significa che il tubo è rotto.)
Determina il risultato e l'azione successiva da intraprendere:
|
|
Passo 1.1
Verifica se la tua situazione è simile alle seguenti descrizioni.
-
Nessuna emissione laser a basse potenze intorno al 10%.
-
L'emissione laser è troppo intensa a basse potenze. (Il risultato dell'incisione è troppo scuro o si trasforma in taglio, ecc.)
Determina il risultato e l'azione successiva da intraprendere:
|
|
Passo 2
Assicurarsi che le impostazioni di potenza e velocità nel software siano corrette.
Determina il risultato e l'azione successiva da intraprendere:
|
|
Passo 2.1
Raddoppiare le impostazioni di potenza, avviare il lavoro e verificare se il laser emette.
(Ad esempio, se la potenza iniziale è del 15%, aumentarla al 30% e avviare il lavoro.)
Determina il risultato e l'azione successiva da intraprendere:
|
|
Passaggio 3
Spegnere la macchina.
Aprire il coperchio posteriore e applicare un nuovo nastro biadesivo sul primo specchio.
Dopo aver applicato il nastro, procedere al Passaggio 3.1.
- Utilizzare un cacciavite per svitare le viti sul retro della macchina, dopodiché sarà possibile aprire il coperchio posteriore.

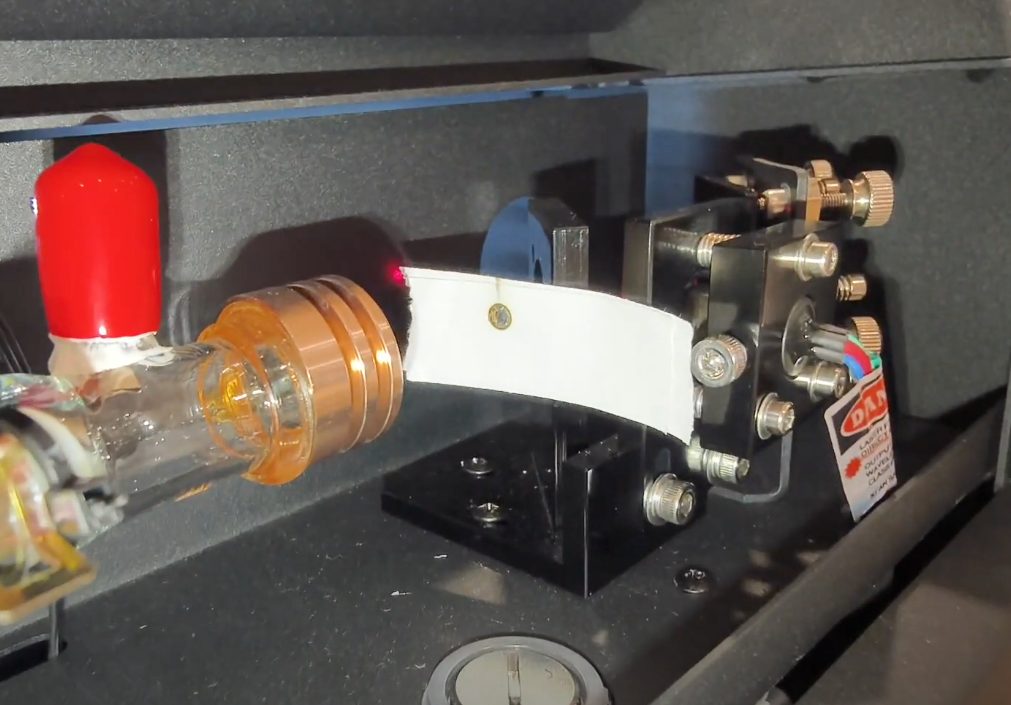

- Posizionare il nastro sull'emettitore di luce rossa in modo che formi un angolo di 90 gradi rispetto al raggio.
- Chiudere il coperchio posteriore.
Passaggio 3.1
Effettuare 5 impulsi e verificare se il nastro presenta un segno di bruciatura.
(Consultare gli esempi per valutare il risultato sul nastro.)
A. Accendere la macchina.
B. Chiudere il coperchio.
C. Entrare in modalità Manutenzione e attendere il completamento del processo di homing.
(Assicurarsi che le icone della porta, del coperchio posteriore e del fondo indichino la chiusura, altrimenti non sarà possibile generare un impulso.)
D. Individuare il pulsante Impulso.
E. Una pressione = un impulso, due pressioni = due impulsi e così via.
F. Esaminare il nastro
⚠︎ Generare sempre gli impulsi con il coperchio della porta chiuso.
Esempi di risultati sul nastro
Esempio positivo - Rotondo e intenso |
Esempio negativo - |
Determina il risultato e l'azione successiva da intraprendere:
|
|
|
Passo 3.2
- Applicare un nuovo nastro sull'emettitore di luce rossa, come mostrato in Passaggio 3.
-
Per motivi di sicurezza, impostare la potenza allo 0% per assicurarsi che non ci siano impulsi durante i test.
- Il sensore della porta è integrato nelle luci LED del telaio. Guardare il video qui sotto per individuarlo.
(Questo è stato ripreso con un HEXA, ma la struttura è identica a quella di Beambox 2.)
- Il sensore della porta avrà due luci LED rosse che saranno sempre accese.
(Questo è stato ripreso con un HEXA, ma la struttura è identica a quella di Beambox 2.)
- Posizionare i distanziali conici (magneti) vicino a entrambe le luci LED. La luce dovrebbe diventare "più intensa" quando rileva un magnete. Quando entrambi i LED rilevano i magneti contemporaneamente, un segnale di porta chiusa verrà inviato al sistema e l'icona sul pannello cambierà.
(Questo è stato ripreso con un HEXA, ma la struttura è identica a quella di Beambox 2.)
- Dopo aver posizionato i magneti, chiudere la porta.
- Riportare l'impostazione della potenza al 100%, assicurarsi che l'icona indichi la porta chiusa,
e quindi emettere 5 impulsi. (Fare riferimento al esempi per valutare il risultato sul nastro.)
Determina il risultato e l'azione successiva da intraprendere:
|
|
|
Passo 3.3
- Applicare un nuovo nastro sull'emettitore di luce rossa, come mostrato in Passaggio 3.
-
Per motivi di sicurezza, impostare la potenza allo 0% per assicurarsi che non ci siano impulsi durante i test.
- Aprire il coperchio posteriore per individuare il sensore del coperchio posteriore.
- Il sensore del coperchio posteriore avrà due luci LED rosse che saranno sempre accese.
- Posizionare due magneti esterni vicino a entrambe le luci LED. La luce dovrebbe essere "più intensa" quando rileva un magnete. Quando entrambi i LED rilevano magneti contemporaneamente, verrà inviato un segnale di chiusura al sistema e l'icona sul pannello cambierà.
- Dopo aver posizionato i magneti, chiudere il coperchio posteriore.
- Riportare l'impostazione della potenza al 100%, assicurarsi che l'icona indichi la porta chiusa,
e quindi emettere 5 impulsi. (Fare riferimento al esempi per valutare il risultato sul nastro.)
Determina il risultato e l'azione successiva da intraprendere:
|
|
|
Passo 4
- Spegnere la macchina.
Aprire il coperchio laterale svitando la vite.

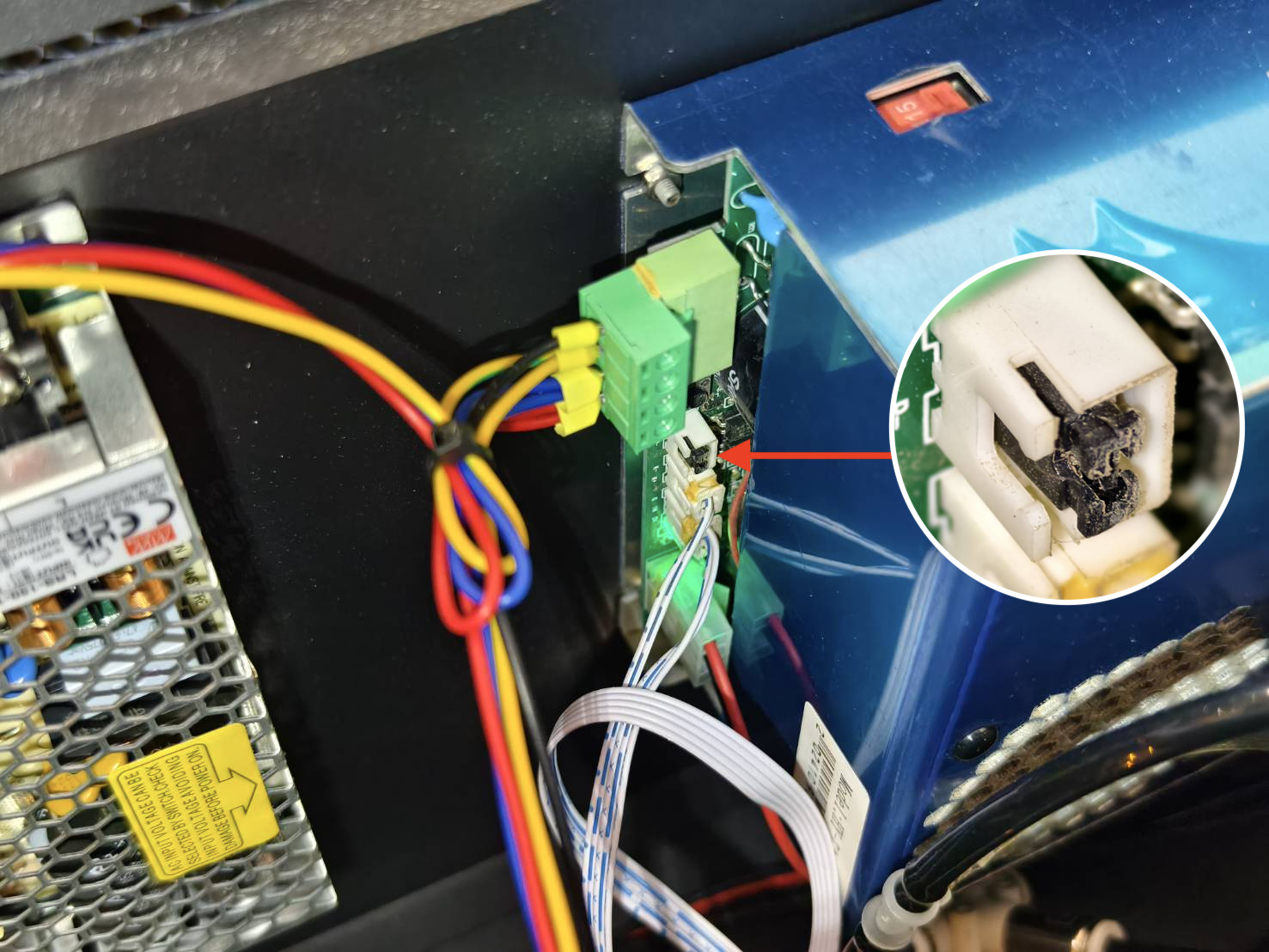

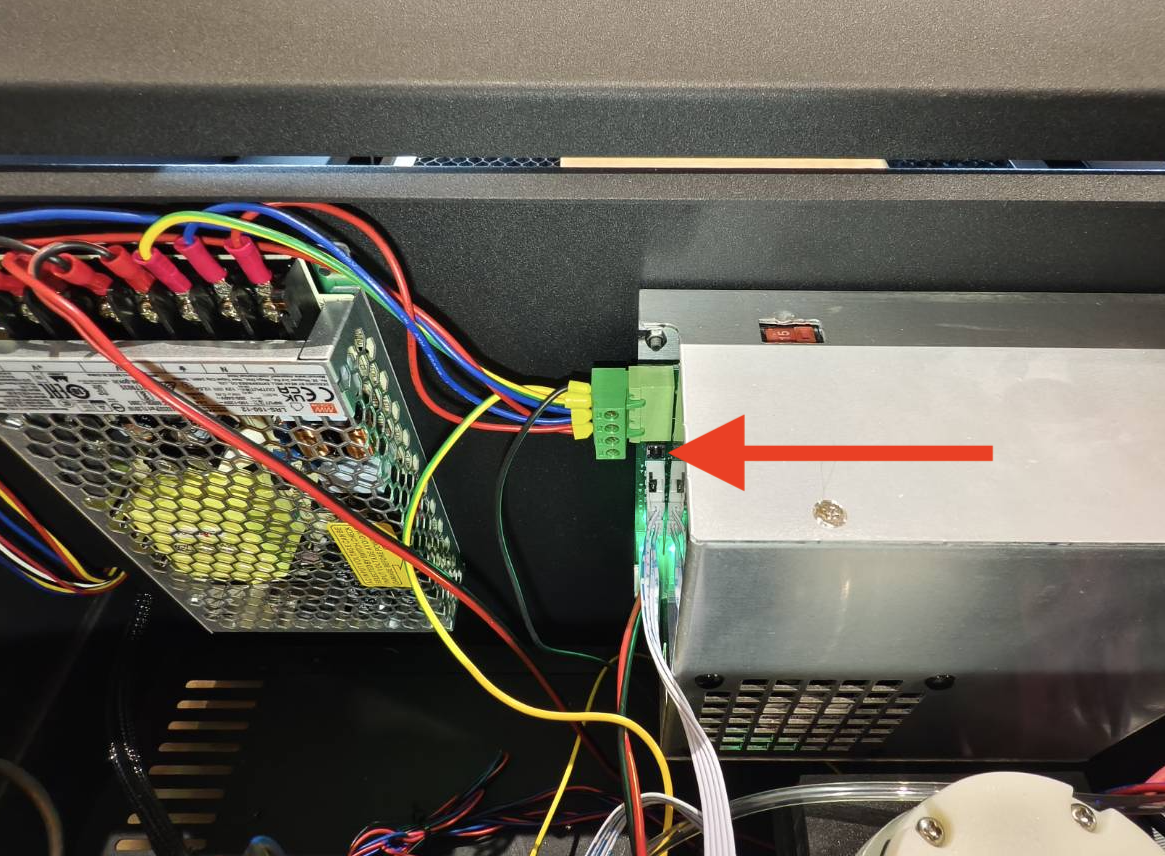

- Verificare se l'alimentatore ha il jumper installato.
Determina il risultato e l'azione successiva da intraprendere:
|
|
Passo 4.1

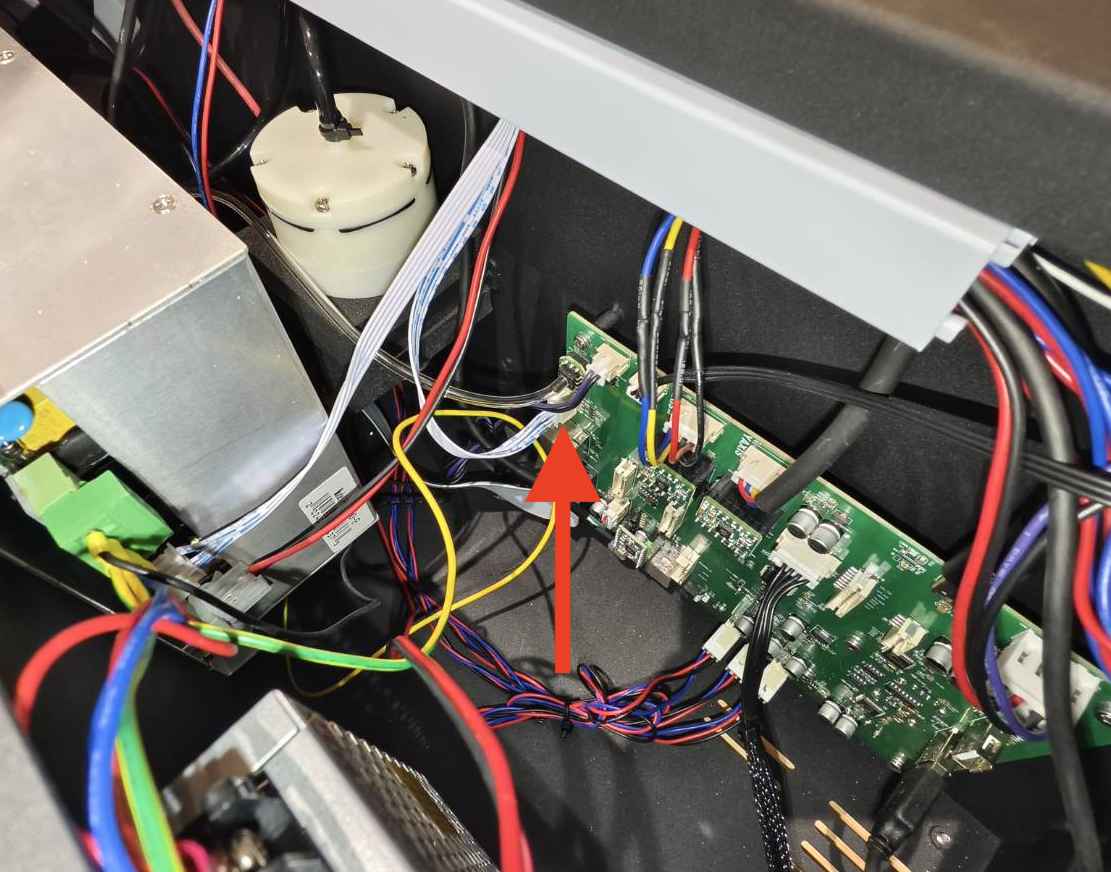

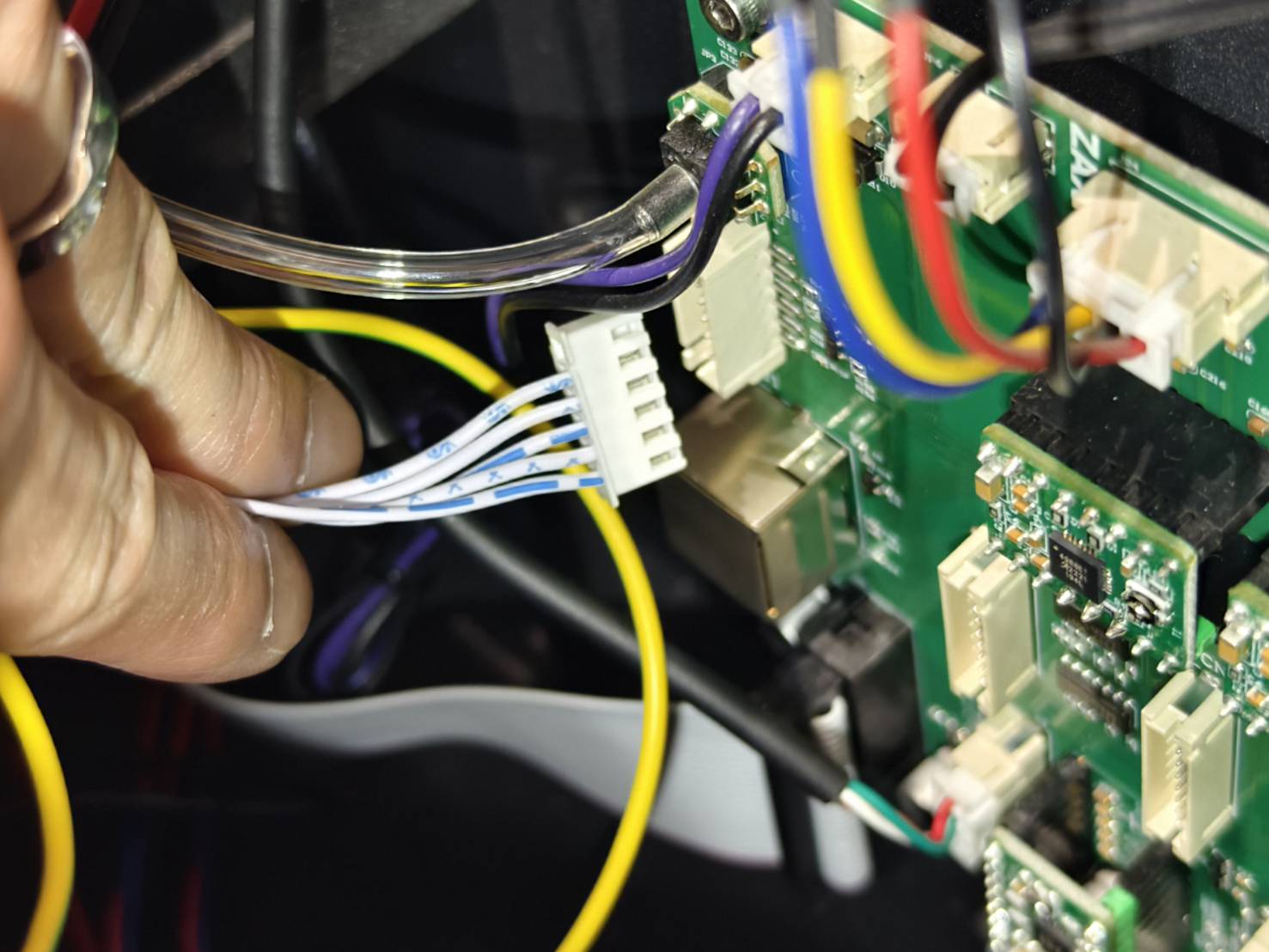

- Scollegare il cavo di controllo del laser dall'alimentatore del laser.
(Fare riferimento al diagramma se la scheda PCB non corrisponde a quella nella foto.)
- Dopo aver scollegato il cavo, procedere al Passo 4.2.
Passo 4.2
- Aprire il coperchio posteriore e posizionare un nastro sull'emettitore di luce rossa in modo che formi un angolo di 90 gradi rispetto al raggio.
- Chiudere il coperchio posteriore.
Indossare guanti in gomma prima di procedere con la prossima operazione.

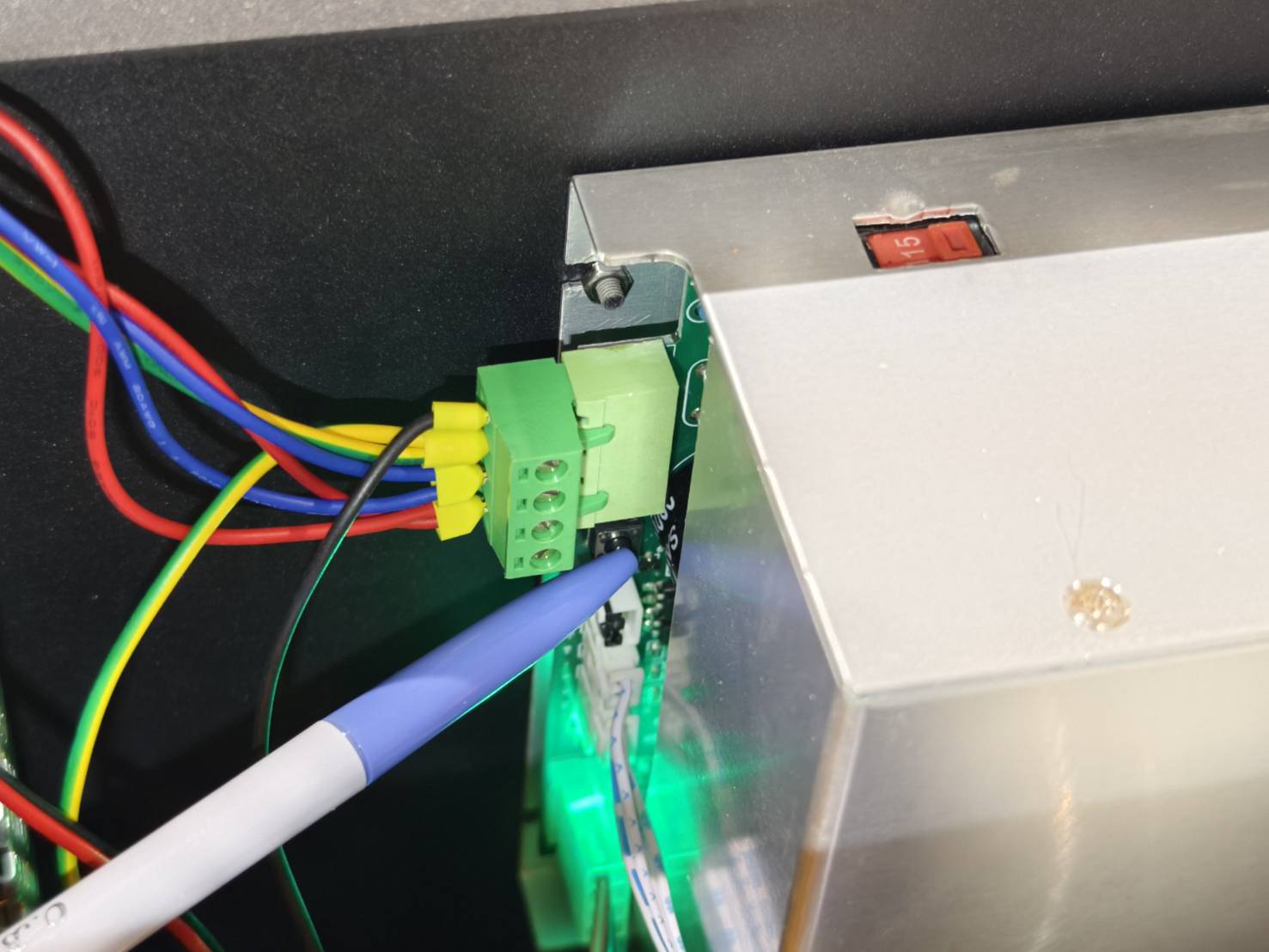

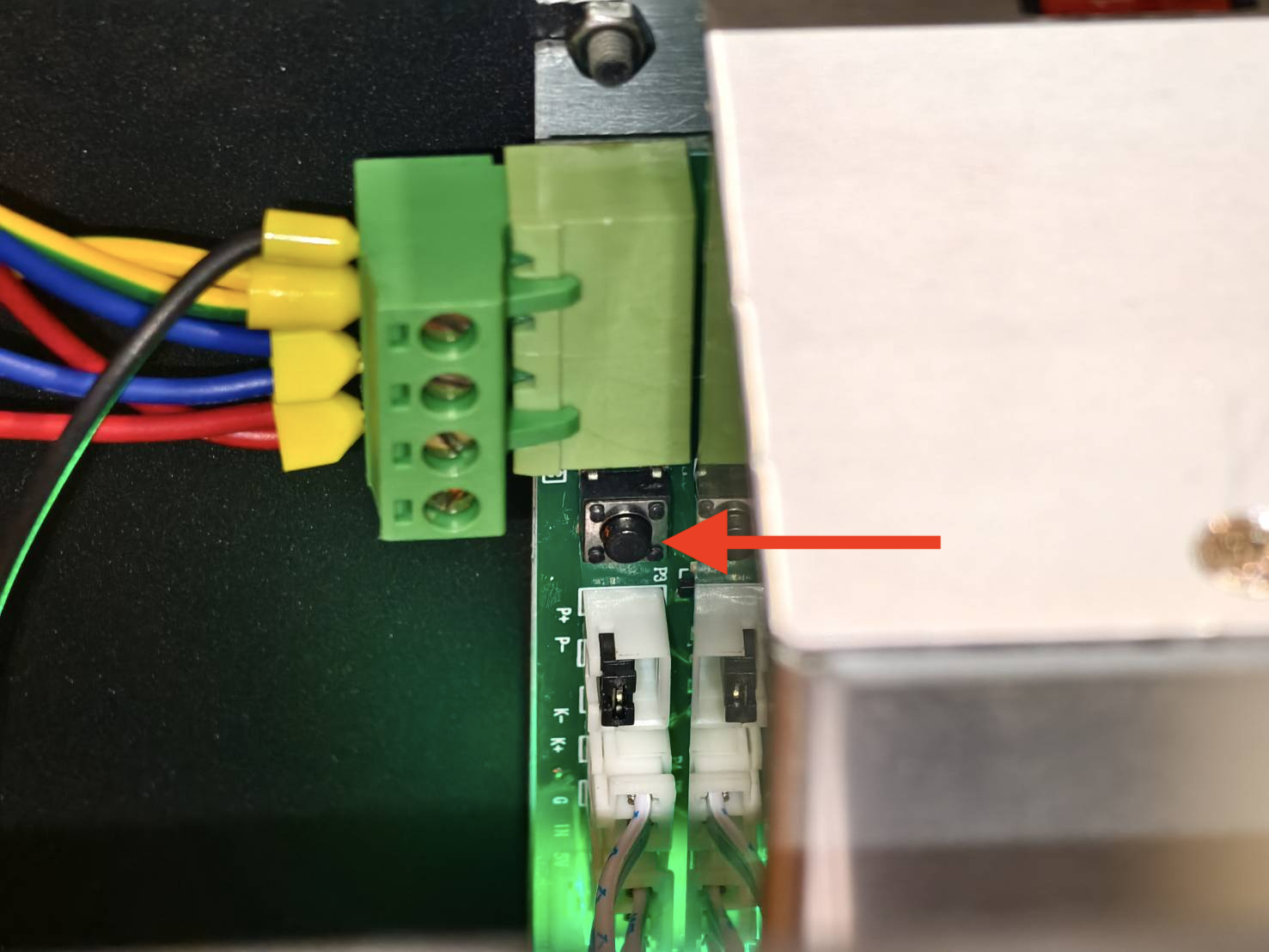

- Accendere la macchina. Premere il pulsante di potenza del laser due volte o tenerlo premuto per 1-2 secondi con una penna o una matita e verificare l'emissione del laser sul nastro.
(Consultare gli esempi per valutare il risultato sul nastro.)
- Verificare il risultato sul primo specchio.
(Consultare gli esempi per valutare il risultato sul nastro.)
Determina il risultato e l'azione successiva da intraprendere:
|
|
|
Passo 5

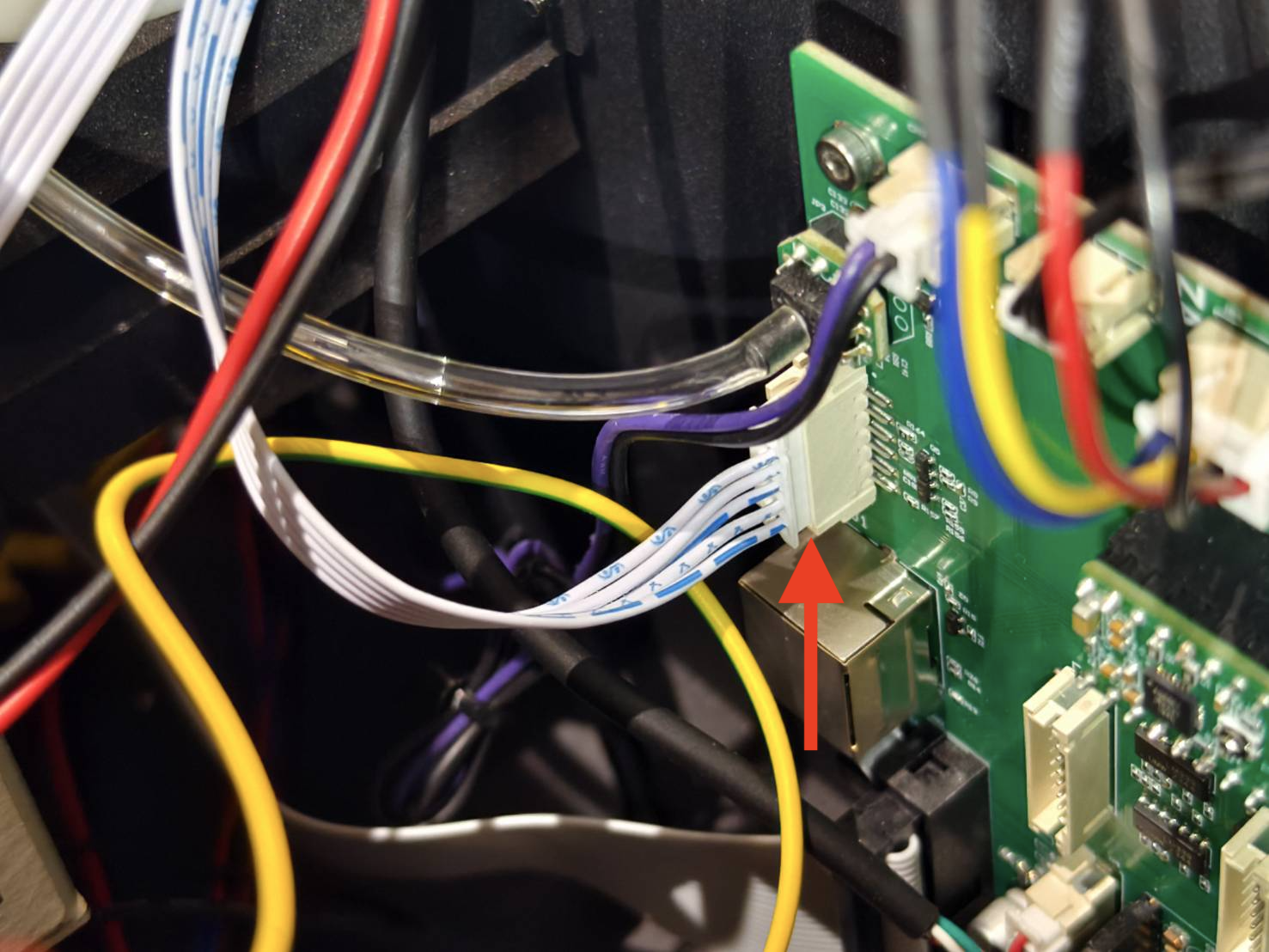

- Ricollega il cavo di controllo del laser.
- Accendi la macchina. Ripristina le impostazioni di fabbrica della macchina.
(Pagina principale > Macchina > Pagina successiva > Ripristino impostazioni di fabbrica > Sì)
-
Aggiorna il firmware all'ultima versione. Consulta il link sottostante.
Beambox 2 - Guida all'aggiornamento del firmware
- Dopo l'aggiornamento, procedi al Passaggio 5.1.
Passaggio 5.1
Utilizza un nuovo nastro biadesivo e emettere 5 impulsi verifica se il nastro presenta un segno di bruciatura.
(Consultare gli esempi per valutare il risultato sul nastro.)
Determina il risultato e l'azione successiva da intraprendere:
|
|
|
Passo 6
- Utilizza un nuovo nastro biadesivo e posizionalo sul primo specchio.
- Aumenta la potenza al 150% e emettere 5 impulsi verifica se il segno di bruciatura diventa più intenso.
(Consultare gli esempi per valutare il risultato sul nastro.)
Determina il risultato e l'azione successiva da intraprendere:
|
|
Contatta l'assistenza clienti
Segui le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o all'assistenza FLUX. [Contatta il servizio clienti]
Le informazioni raccolte, come foto o video che mostrano il problema della tua macchina descritto in questo articolo, dovranno essere condivise con il rivenditore o con l'assistenza FLUX.
