Beambox II e HEXA RF - Avvio incisione con FLUX Chuck Rotary

• Beambox II o HEXA RF + Extension Pocket + Chuck
  (Diametro massimo oggetto: 145mm)

• Beambox II o HEXA RF + Chuck
  (Diametro massimo oggetto: 54mm)

Passaggio 1

Installare l'add-on BB2 Extension Pocket, seguendo la guida riportata di seguito.

• Beambox II - Guida all'installazione dell'Extension Pocket
• HEXA RF - Guida all'installazione dell'Extension Pocket

Passaggio 2

Assicurarsi di disporre delle seguenti versioni di software e firmware per utilizzare la funzione rotativa.

Fase 3

Reinstallare la staffa della piattaforma.

Fase 4

Misurare il diametro o la circonferenza del materiale e prenderne nota per un utilizzo successivo.
(Si consiglia di utilizzare per la prima volta il materiale destinato alla pratica e ai test.)

Fase 5

Consultare la tabella seguente per installare i supporti rotanti corretti e selezionare la distanza focale appropriata in base al diametro dell'oggetto.

Tabella delle dimensioni e dei supporti

Spiegazione della modalità di messa a fuoco

Per impostazione predefinita, la lente di messa a fuoco sarà posizionata in alto e avrà una distanza focale di 4mm, il che significa che la distanza tra la punta dell'ugello e la superficie del materiale sarà di 4mm. Per materiali più piccoli, la punta dell'ugello potrebbe non raggiungere i 4mm predefiniti. Pertanto, è possibile aumentare la distanza spostando la posizione della lente nella parte inferiore dell'ugello. Quando la lente è posizionata in basso, la distanza tra la punta e la superficie può essere aumentata fino a 16mm. Come si cambia la posizione della lente? 1. Smontare la lente   2. Determinare l'ordine della modalità di messa a fuoco   Modalità di messa a fuoco: 4mm (Predefinita) Modalità di messa a fuoco: 16mm Lente Blocco Blocco Lente Anello Anello Ugello Ugello   3. Riassemblare la lente Il lato rosso del blocco deve essere rivolto verso il basso. Il lato convesso della lente deve essere rivolto verso l'alto. (Un consiglio per identificare rapidamente il lato convesso: dovrebbe riflettere l'intero viso quando lo si guarda.) Ruotare l'anello in senso antiorario per serrarlo.

Spiegazione dei supporti corti e lunghi

I supporti vengono posizionati sulla staffa della piattaforma. Il dispositivo rotante sarà collocato sui supporti per essere sollevato o abbassato manualmente o utilizzando la piattaforma automatica. Dimostrazione con dispositivo rotante disattivato Dimostrazione con dispositivo rotante attivato Differenza Supporti corti Supporti lunghi È più basso in altezza e viene utilizzato per oggetti più piccoli. (Diametro: 1mm - 54mm) È più alto in altezza e viene utilizzato per oggetti più grandi. (Diametro: 54mm - 145mm) Come si installano i supporti? Sulla staffa della piattaforma ci sono dei fori progettati per i supporti. I supporti hanno dei perni che possono essere inseriti nei fori. Se necessario, modificare la distanza tra i perni.

Passo 6

Dopo aver installato i supporti, assicurarsi che la macchina sia spenta.

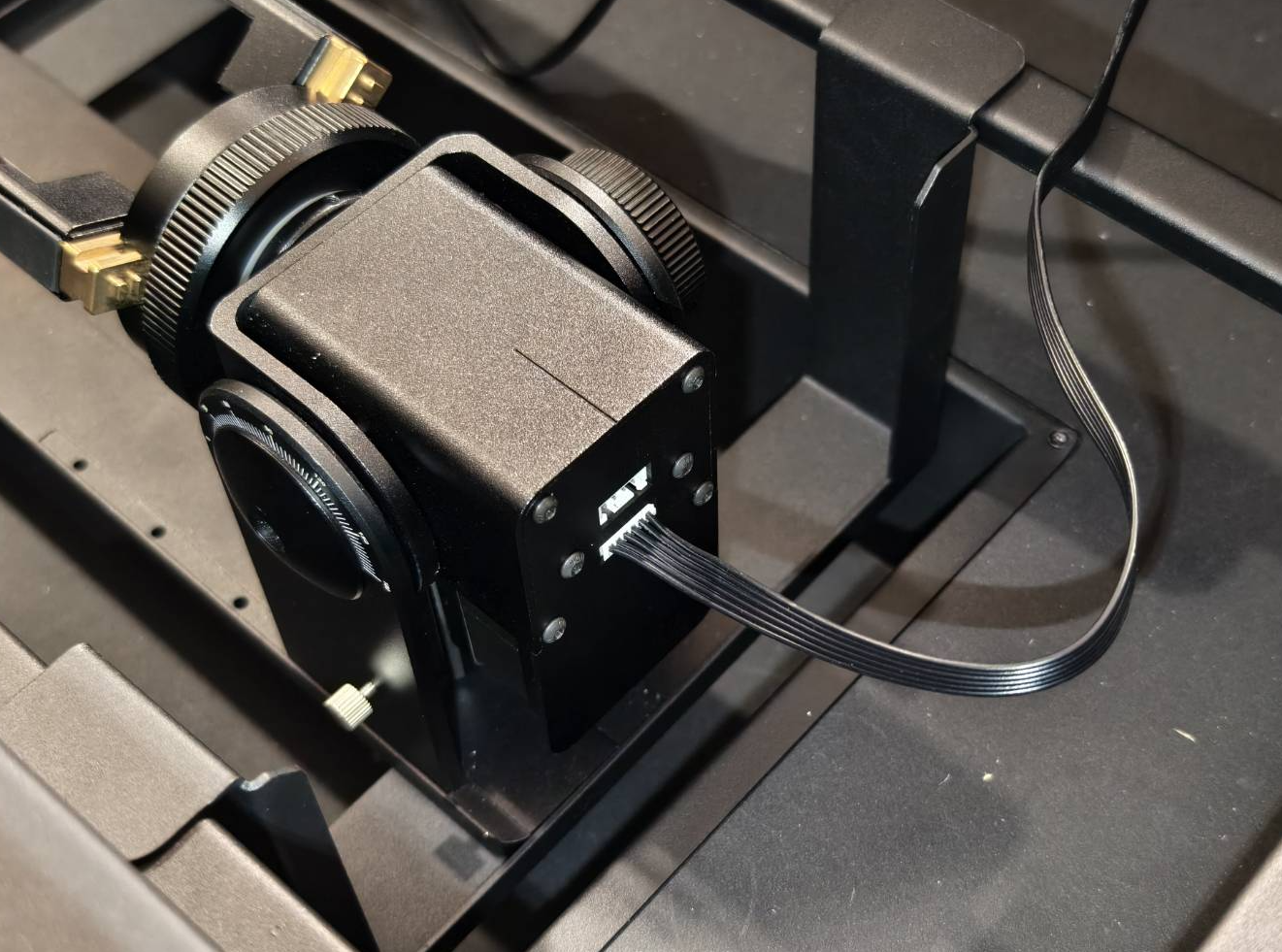

Trovare il cavo di collegamento nella confezione e inserirlo sul lato posteriore sinistro della macchina.

Passo 7

Installare le ganasce sul dispositivo rotante in base al materiale che si utilizzerà.
Consultare il manuale per le istruzioni di installazione delle ganasce.
Manuale FLUX Chuck Rotary
(*Si consiglia di utilizzare materiale di scarto per la pratica e i test iniziali.)

Passo 8

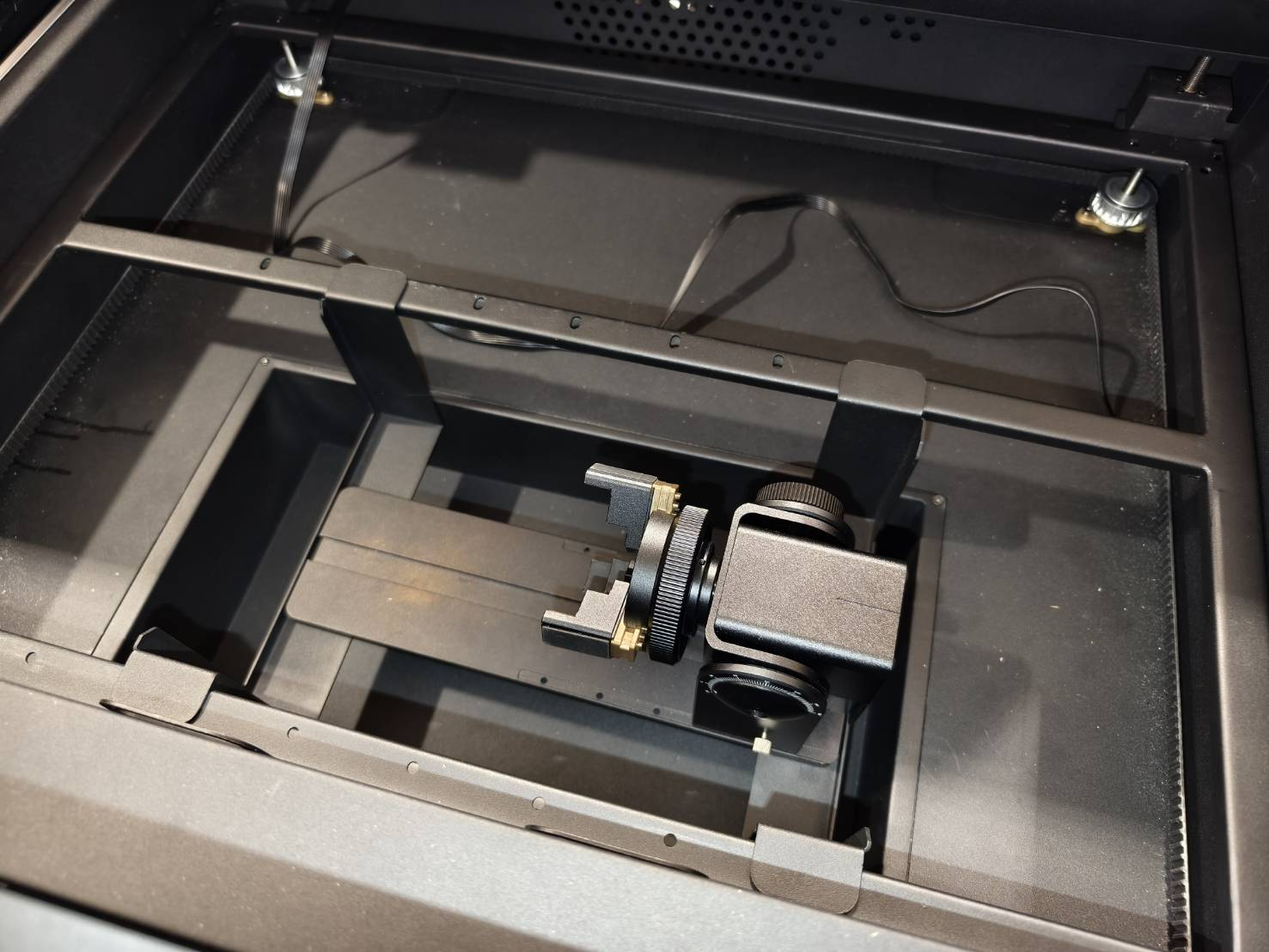

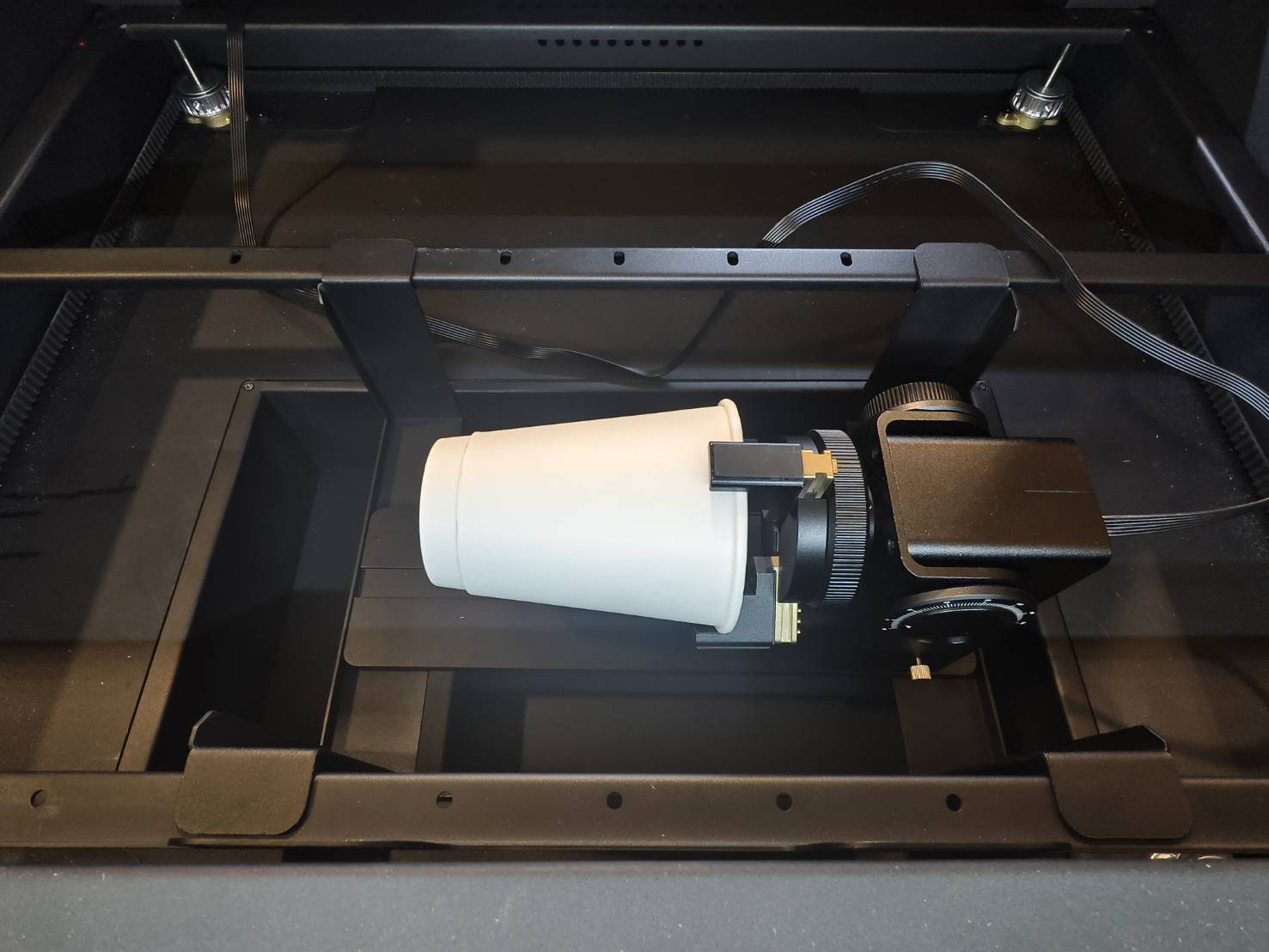

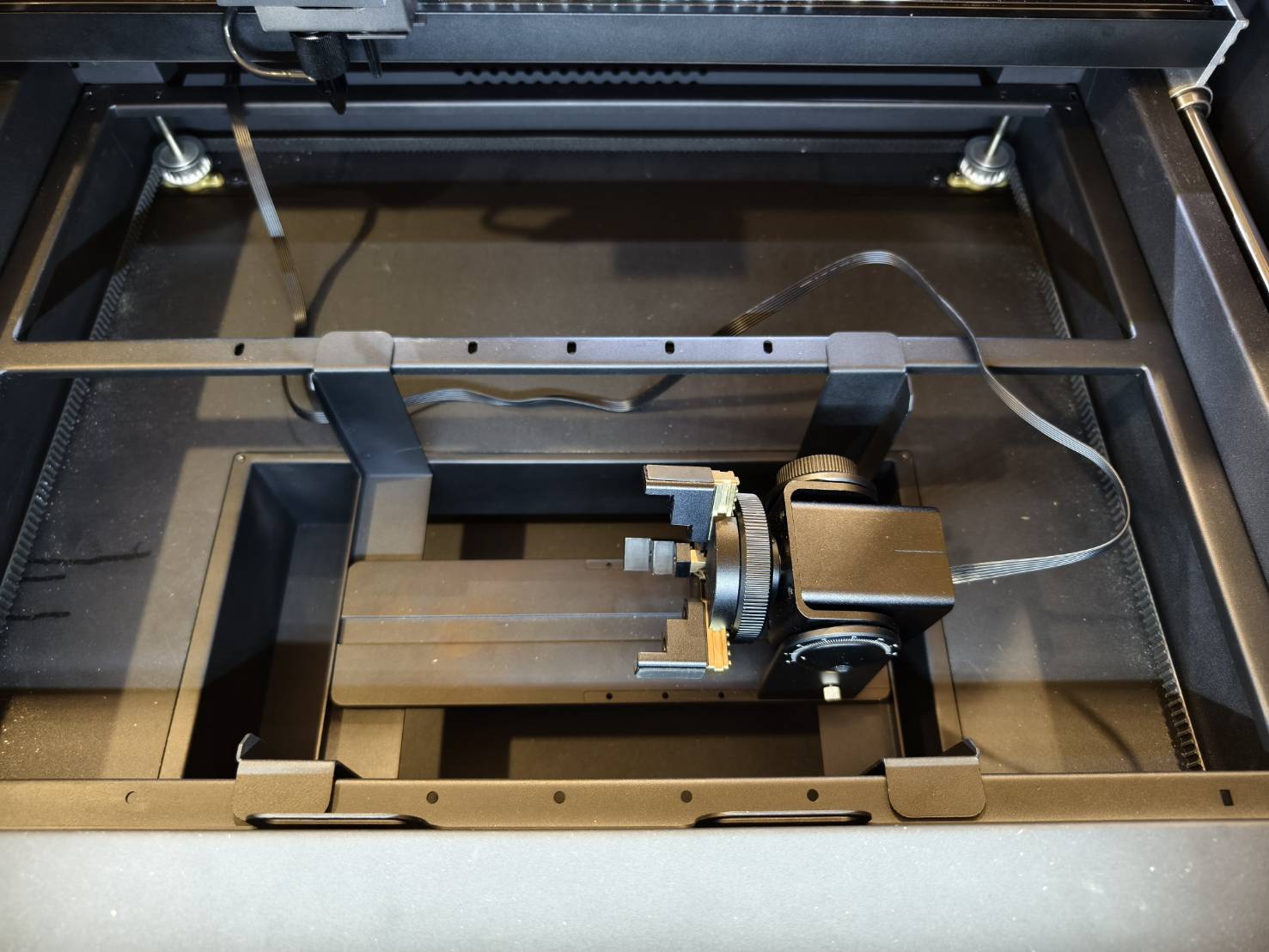

Posizionare il Chuck Rotary con le ganasce installate sui supporti e inserire il cavo nel dispositivo.
*Assicurarsi che l'alimentazione sia spenta. Collegare il cavo con la macchina accesa potrebbe danneggiare il dispositivo rotante.

Passo 9

Accendere la macchina e accedere a "Impostazioni hardware" per selezionare la modalità di messa a fuoco corretta.

Macchina >> Impostazioni hardware >> Pagina successiva >> Modalità di messa a fuoco >> Selezionare quella corretta

Passo 10

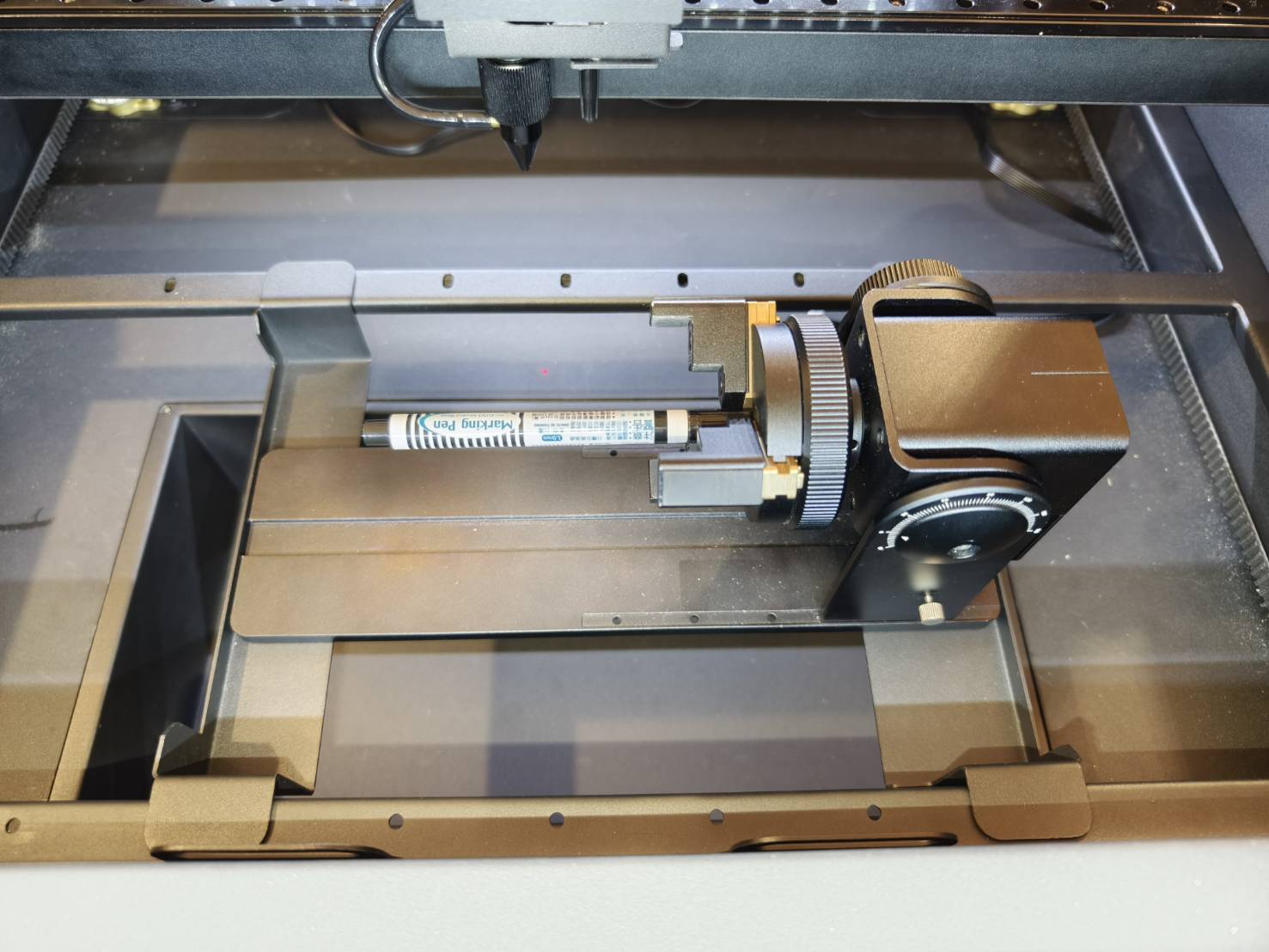

Fissare il materiale con il mandrino rotante e livellarlo.
(Consultare la Guida al mandrino rotante per afferrare forme diverse.)

Passo 11

Eseguire l'autofocus.
Se l'autofocus non funziona, consultare l' article per il metodo di messa a fuoco manuale.

Passo 12

• Attivare il laser rosso che uscirà dalla punta dell'ugello.
  Se il laser rosso è già attivo, saltare questo passaggio.




• Macchina >> Impostazioni hardware >> Pagina successiva >> Luce rossa fissa >> ON


Passo 13

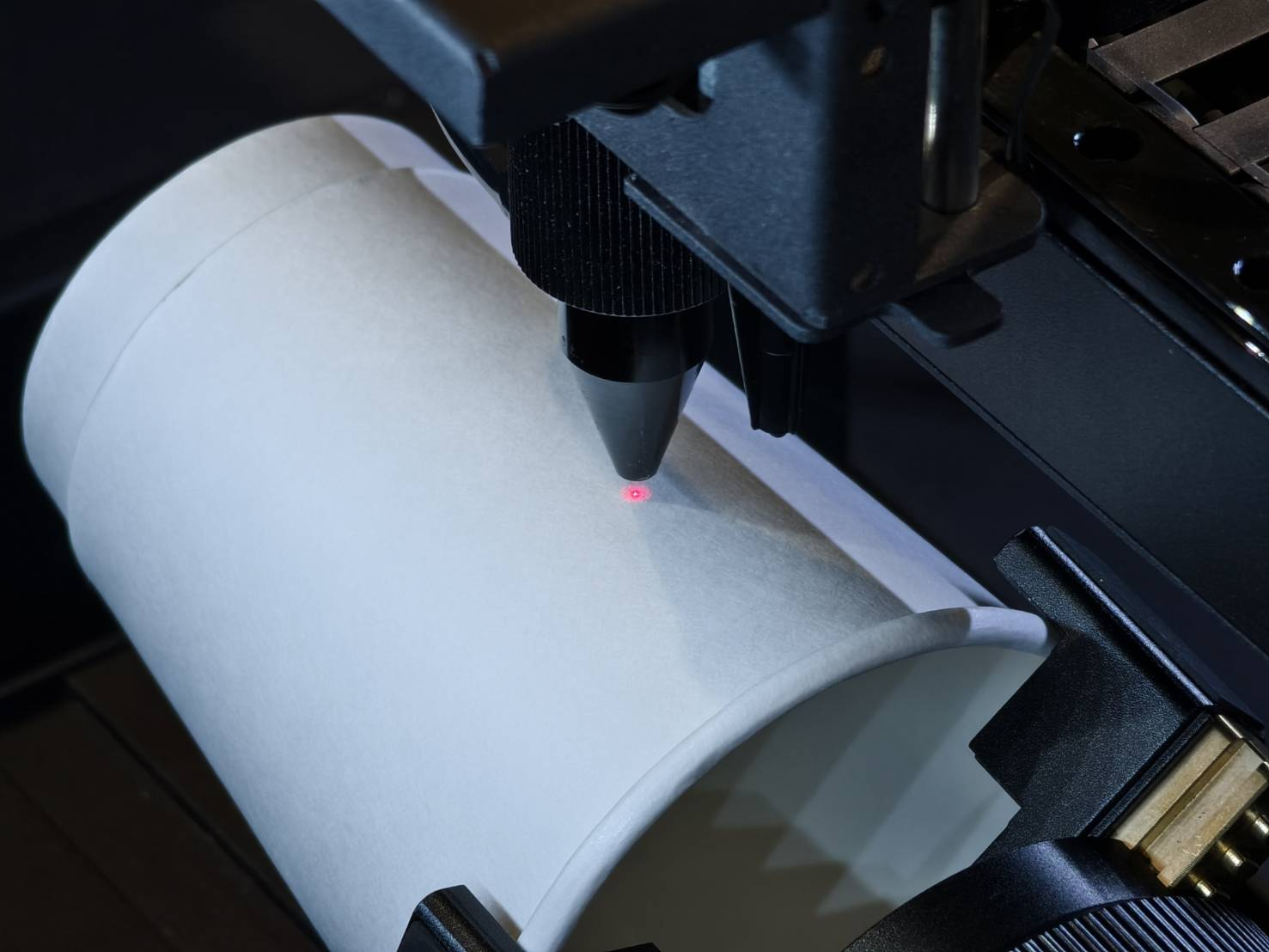

Spostare la punta dell'ugello al centro dell'area da incidere.
Il punto luminoso rosso indica e determina la posizione di partenza.

Passaggio 14

Avvia Beam Studio.

Passaggio 15

Vai su "Impostazioni documento" e apporta le seguenti modifiche:

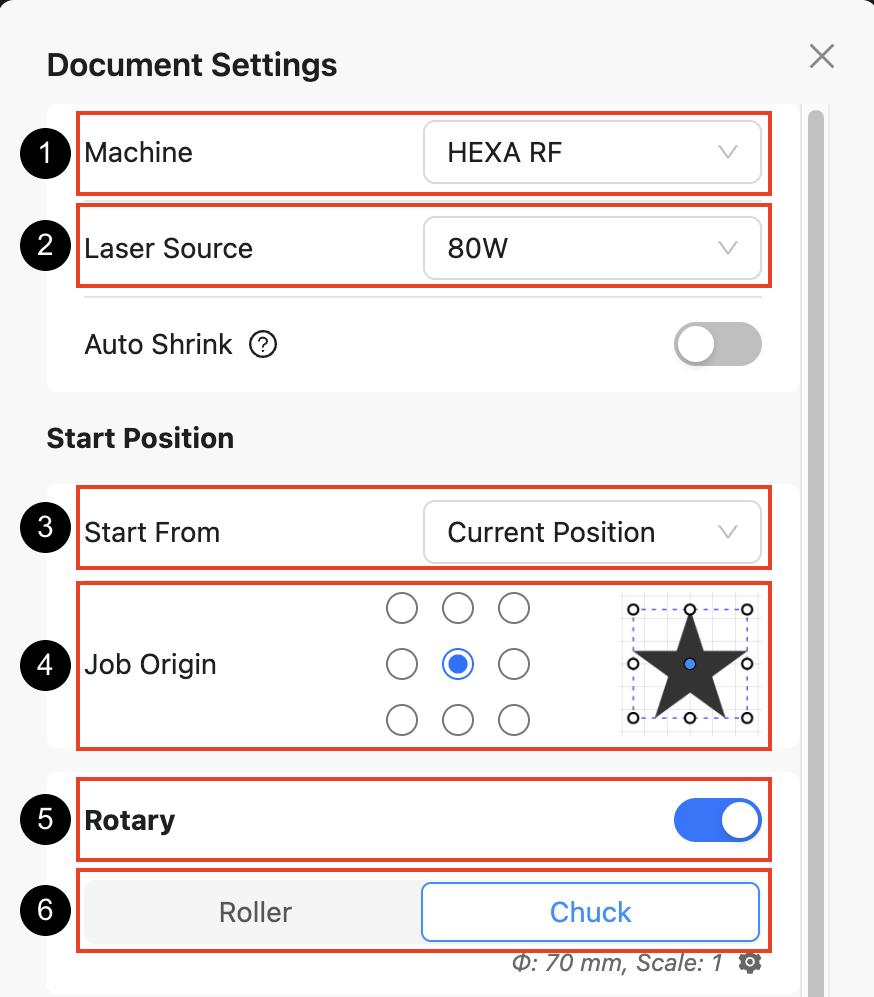

1. Modificare l'Area di Lavoro per la propria macchina. 2.  Scegliere la sorgente laser corretta della propria macchina. (solo HEXA RF) 3.  Modificare l'opzione Inizia da in "Posizione Corrente". 4.  Per Origine Lavoro, scegliere "Centro".  5. Abilitare la funzione Rotary. 6.  Scegliere il tipo di rotary corretto.

Posizione predefinita (La parte superiore è piatta.)	Posizione capovolta (Il motore è in alto.)

Passaggio 16

Vai su "Configurazione rotante" e apporta le seguenti modifiche:

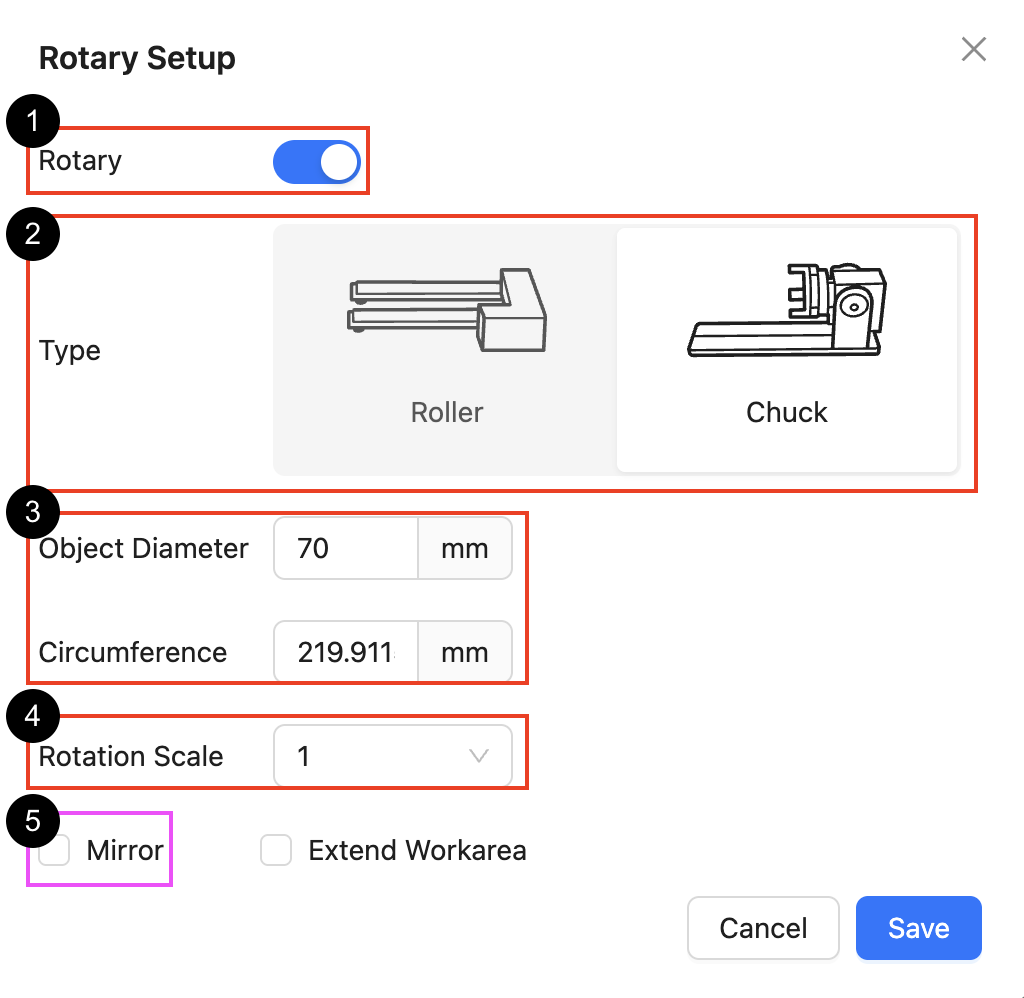

1. Assicurati che la funzione Rotante sia attivata. 2. Scegliere il tipo di rotary corretto. 3. Inserisci le dimensioni del tuo materiale misurate nel Passo. (Puoi inserire uno dei valori e il software calcolerà automaticamente l'altro.) 4.  Il fattore di scala rotativo viene utilizzato quando il risultato dell'incisione è più piccolo o più grande del progetto originale. Impostazioni predefinite: Beambox II impostato su "1" HEXA RF impostato su "2" 5. È necessario attivare la funzione specchio se il dispositivo rotante è capovolto. Se non è capovolto, lasciala disattivata. (Disponibile solo per Ador.)

Posizione predefinita (La parte superiore è piatta.)	Posizione capovolta (Il motore è in alto.)

Passo 17

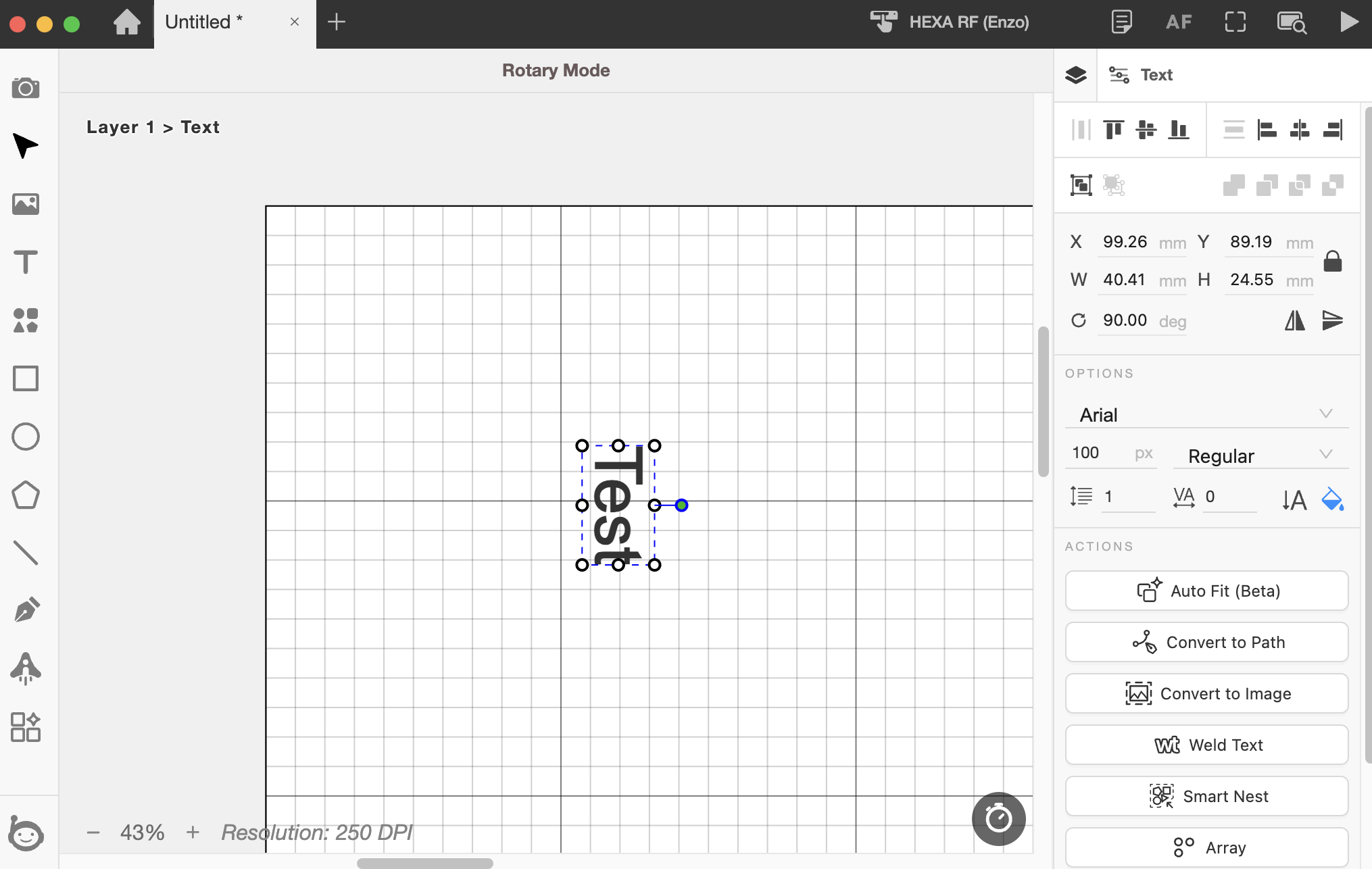

Crea un oggetto da incidere o importa il tuo.

A seconda del design, di solito verrà ruotato di 90 gradi per corrispondere all'orientamento del materiale.

Passo 18

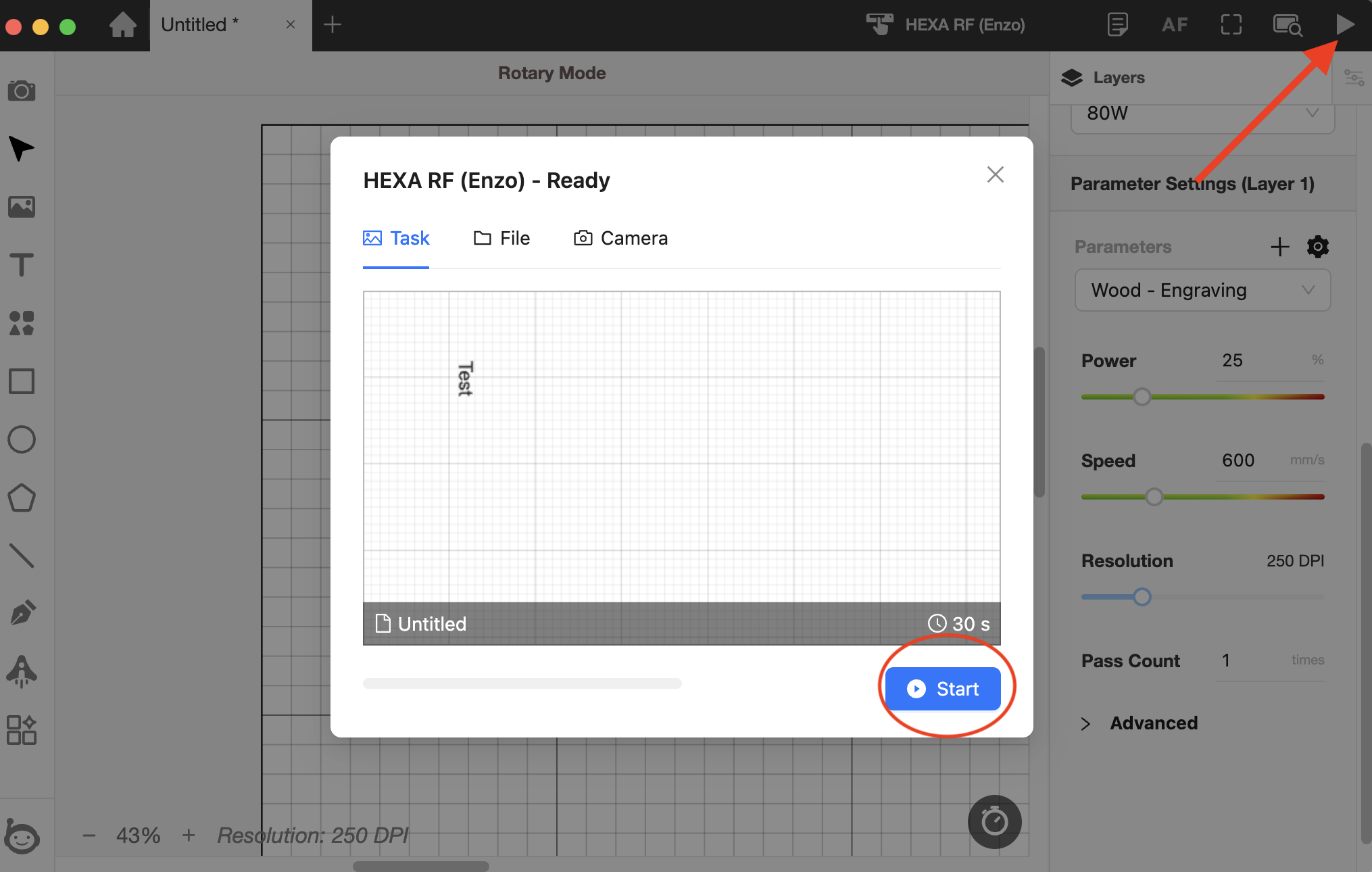

Utilizza la funzione "Running Frame" per visualizzare il percorso dell'incisione.

Scegli "Framing" per vedere il riquadro di delimitazione del design o del file. Dopo aver cliccato su "Start", la testa del laser inizierà a muoversi e il percorso di movimento indicherà l'area di incisione per questo lavoro. Il punto di partenza è la posizione attuale dell'ugello del laser. Il suo percorso dipenderà dall'"Origine del lavoro" selezionata nel Passo. Quando il centro è selezionato, il punto di partenza sarà impostato al centro del design. Il centro è solitamente utilizzato per i lavori rotanti. È possibile spostare la testa del laser per modificare l'area di incisione fino all'accettazione della posizione.

Passaggio 19

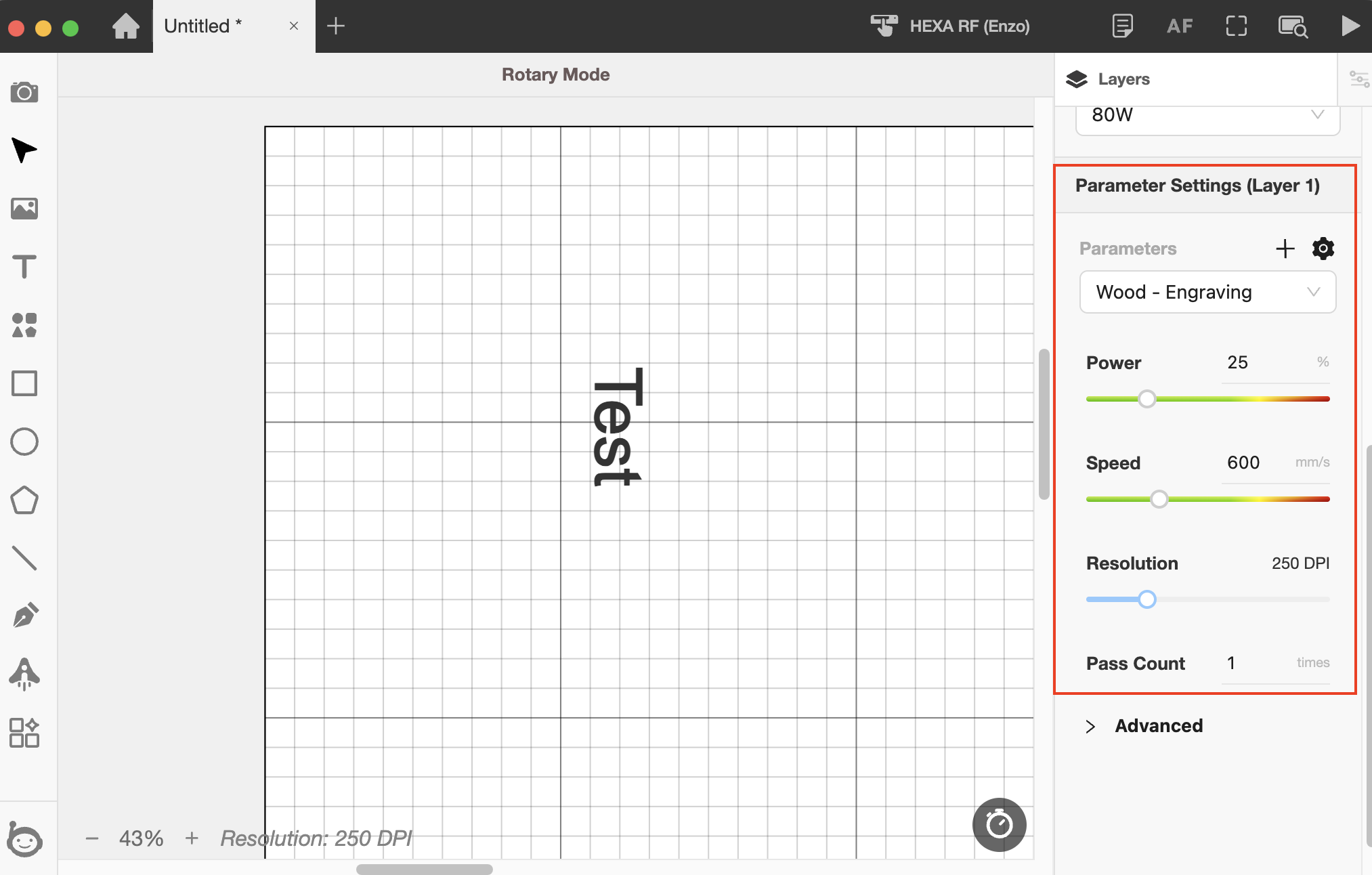

Dopo aver confermato la posizione di incisione, impostare i parametri corretti di velocità e potenza in base al materiale utilizzato.

Passo 20

Chiudere lo sportello e avviare il processo.

Passo 21

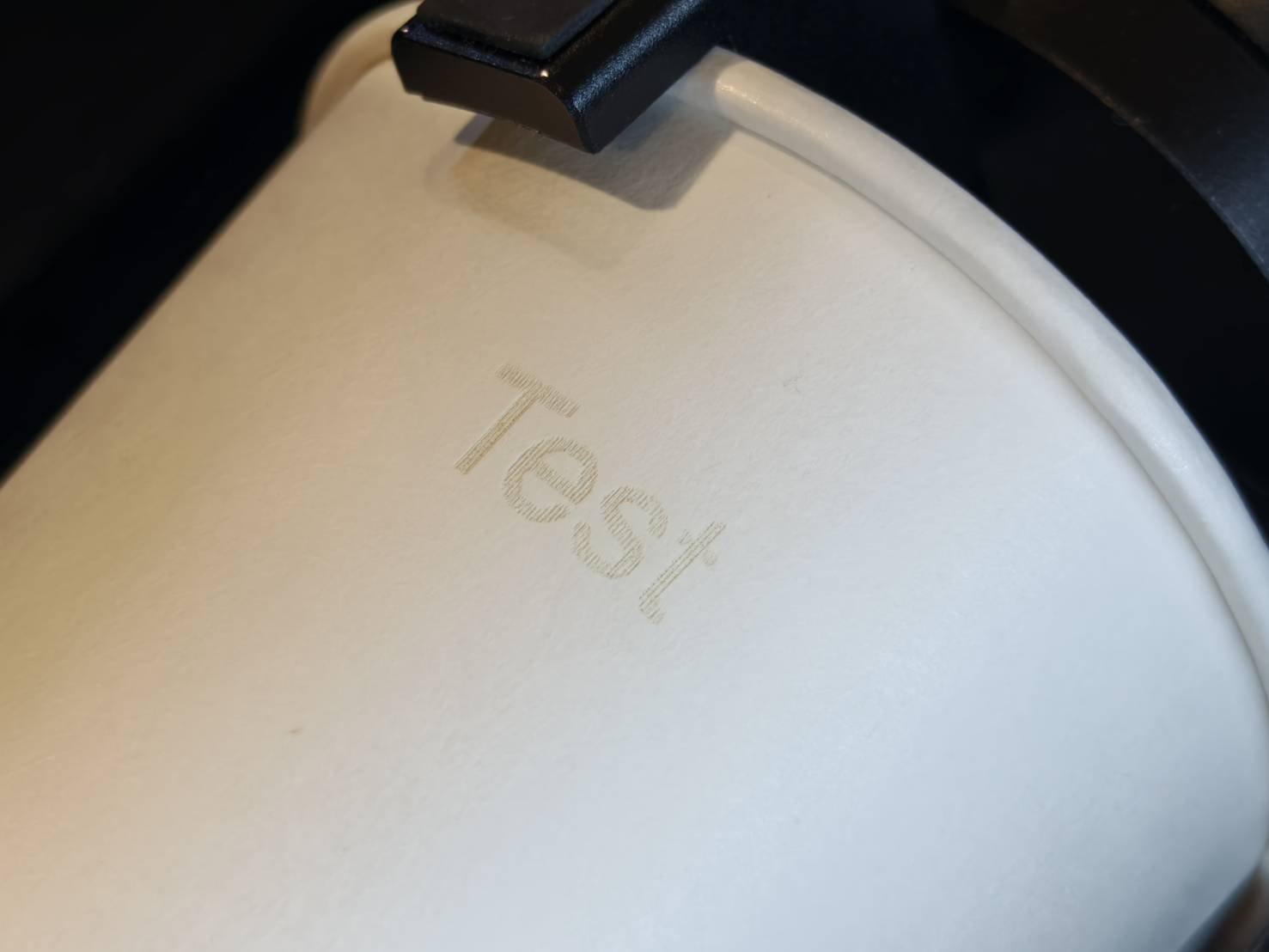

Verificare il risultato.

Passaggio 22 (Opzionale)

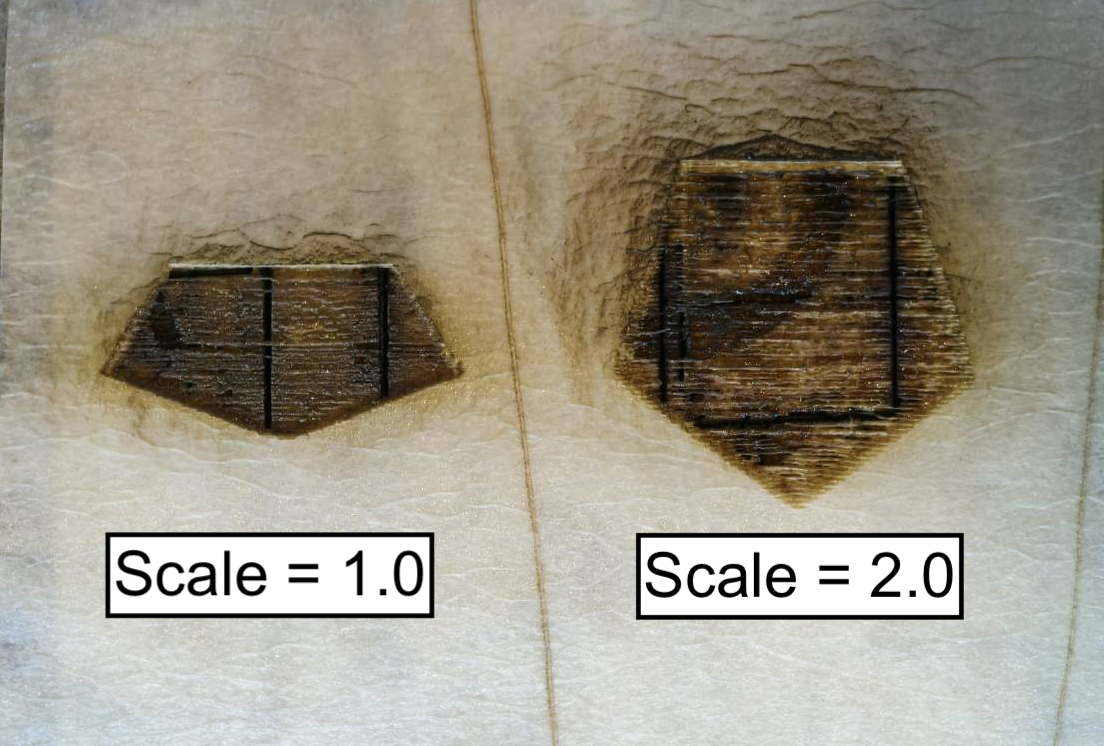

⚠︎ Se si notano anomalie nel risultato dell'incisione (accorciato o allungato), fare riferimento a video seguente per regolare le impostazioni della scala di rotazione.

• Se il risultato è più grande del progetto originale, impostare il fattore di scala a 0.5 per ridurlo.
• Se il risultato è più piccolo del progetto originale, impostare il fattore di scala a 1.5 o 2.0 per ingrandirlo.

#FINE

Passaggio 1

Assicurarsi di disporre delle seguenti versioni di software e firmware per utilizzare la funzione rotativa.

Passaggio 2

Rimuovere il piano a nido d'ape e la staffa della piattaforma.

Fase 3

Reinstallare la staffa della piattaforma.

Fase 4

Misurare il diametro o la circonferenza del materiale e prenderne nota per un utilizzo successivo.
(Si consiglia di utilizzare per la prima volta il materiale destinato alla pratica e ai test.)

Fase 5

Consultare la tabella seguente per installare i supporti rotanti corretti e selezionare la distanza focale appropriata in base al diametro dell'oggetto.

Tabella delle dimensioni e dei supporti

Spiegazione della modalità di messa a fuoco

Per impostazione predefinita, la lente di messa a fuoco sarà posizionata in alto e avrà una distanza focale di 4mm, il che significa che la distanza tra la punta dell'ugello e la superficie del materiale sarà di 4mm. Per materiali più piccoli, la punta dell'ugello potrebbe non raggiungere i 4mm predefiniti. Pertanto, è possibile aumentare la distanza spostando la posizione della lente nella parte inferiore dell'ugello. Quando la lente è posizionata in basso, la distanza tra la punta e la superficie può essere aumentata fino a 16mm. Come si cambia la posizione della lente? 1. Smontare la lente   2. Determinare l'ordine della modalità di messa a fuoco   Modalità di messa a fuoco: 4mm (Predefinita) Modalità di messa a fuoco: 16mm Lente Blocco Blocco Lente Anello Anello Ugello Ugello   3. Riassemblare la lente Il lato rosso del blocco deve essere rivolto verso il basso. Il lato convesso della lente deve essere rivolto verso l'alto. (Un consiglio per identificare rapidamente il lato convesso: dovrebbe riflettere l'intero viso quando lo si guarda.) Ruotare l'anello in senso antiorario per serrarlo.

Descrizione dei supporti

I supporti vengono posizionati sulla staffa della piattaforma. Il dispositivo rotante sarà collocato sui supporti per essere sollevato o abbassato manualmente o utilizzando la piattaforma automatica. Supporti corti È più basso in altezza e viene utilizzato per oggetti più piccoli. (Diametro: 1mm - 54mm) Come si installano i supporti? Sulla staffa della piattaforma ci sono dei fori progettati per i supporti. I supporti hanno dei perni che possono essere inseriti nei fori. Se necessario, modificare la distanza tra i perni.

Passo 6

Dopo aver installato i supporti, assicurarsi che la macchina sia spenta.
Trovare il cavo di collegamento nella confezione e inserirlo sul lato posteriore sinistro della macchina.

Passo 7

Installare le ganasce sul dispositivo rotante in base al materiale che si utilizzerà.
Consultare il manuale per le istruzioni di installazione delle ganasce.
Manuale FLUX Chuck Rotary
(*Si consiglia di utilizzare materiale di scarto per la pratica e i test iniziali.)

Passo 8

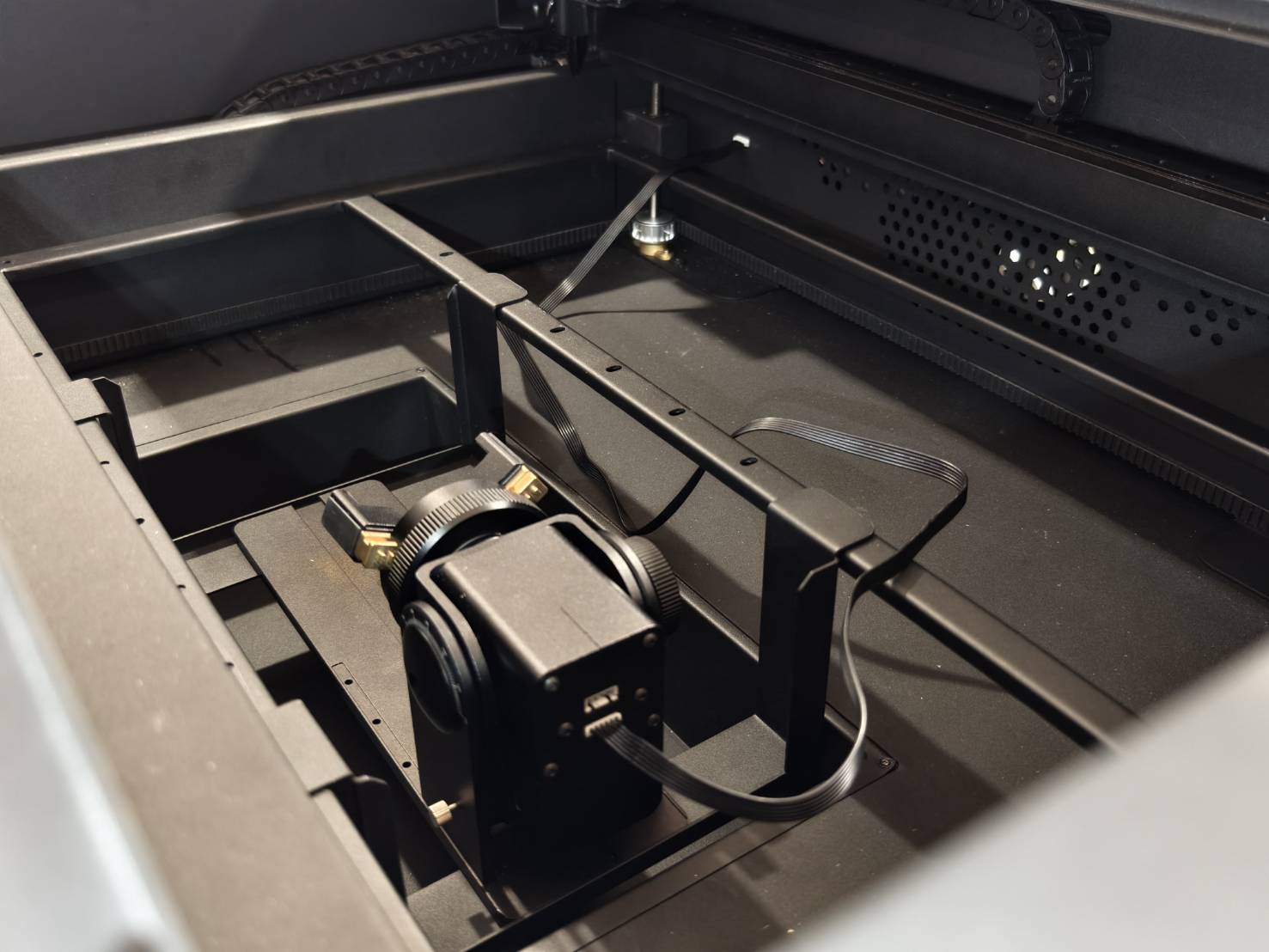

Posizionare il Chuck Rotary con le ganasce installate sui supporti e inserire il cavo nel dispositivo.
*Assicurarsi che l'alimentazione sia spenta. Collegare il cavo con la macchina accesa potrebbe danneggiare il dispositivo rotante.

Passo 9

Accendere la macchina e accedere a "Impostazioni hardware" per selezionare la modalità di messa a fuoco corretta.

Macchina >> Impostazioni hardware >> Pagina successiva >> Modalità di messa a fuoco >> Selezionare quella corretta

Passo 10

Fissare il materiale con il mandrino rotante e livellarlo.
(Consultare la Guida al mandrino rotante per afferrare forme diverse.)

Passo 11

Eseguire l'autofocus.
Se l'autofocus non funziona, consultare l' article per il metodo di messa a fuoco manuale.

Passo 12

• Attivare il laser rosso che uscirà dalla punta dell'ugello.
  Se il laser rosso è già attivo, saltare questo passaggio.




• Macchina >> Impostazioni hardware >> Pagina successiva >> Luce rossa fissa >> ON

Passo 13

Spostare la punta dell'ugello al centro dell'area da incidere.
Il punto luminoso rosso indica e determina la posizione di partenza.

Passaggio 14

Avvia Beam Studio.

Passaggio 15

Vai su "Impostazioni documento" e apporta le seguenti modifiche:

1. Modificare l'Area di Lavoro per la propria macchina. 2.  Scegliere la sorgente laser corretta della propria macchina. (solo HEXA RF) 3.  Modificare l'opzione Inizia da in "Posizione Corrente". 4.  Per Origine Lavoro, scegliere "Centro".  5. Abilitare la funzione Rotary. 6.  Scegliere il tipo di rotary corretto.

Posizione predefinita (La parte superiore è piatta.)	Posizione capovolta (Il motore è in alto.)

Passaggio 16

Vai su "Configurazione rotante" e apporta le seguenti modifiche:

1. Assicurati che la funzione Rotante sia attivata. 2. Scegliere il tipo di rotary corretto. 3. Inserisci le dimensioni del tuo materiale misurate nel Passo. (Puoi inserire uno dei valori e il software calcolerà automaticamente l'altro.) 4.  Il fattore di scala rotativo viene utilizzato quando il risultato dell'incisione è più piccolo o più grande del progetto originale. Impostazioni predefinite: Beambox II impostato su "1" HEXA RF impostato su "2" 5. È necessario attivare la funzione specchio se il dispositivo rotante è capovolto. Se non è capovolto, lasciala disattivata. (Disponibile solo per Ador.)

Posizione predefinita (La parte superiore è piatta.)	Posizione capovolta (Il motore è in alto.)

Passo 17

• Crea un oggetto da incidere o importa il tuo.


• A seconda del design, di solito verrà ruotato di 90 gradi per corrispondere all'orientamento del materiale.


Passo 18

Utilizza la funzione "Running Frame" per visualizzare il percorso dell'incisione.

Scegli "Framing" per vedere il riquadro di delimitazione del design o del file. Dopo aver cliccato su "Start", la testa del laser inizierà a muoversi e il percorso di movimento indicherà l'area di incisione per questo lavoro. Il punto di partenza è la posizione attuale dell'ugello del laser. Il suo percorso dipenderà dall'"Origine del lavoro" selezionata nel Passo. Quando il centro è selezionato, il punto di partenza sarà impostato al centro del design. Il centro è solitamente utilizzato per i lavori rotanti. È possibile spostare la testa del laser per modificare l'area di incisione fino all'accettazione della posizione.

Passaggio 19

Dopo aver confermato la posizione di incisione, impostare i parametri corretti di velocità e potenza in base al materiale utilizzato.

Passo 20

Chiudere lo sportello e avviare il processo.

Passo 21

Verificare il risultato.

Passaggio 22 (Opzionale)

⚠︎ Se si notano anomalie nel risultato dell'incisione (accorciato o allungato), consultare il video seguente per regolare le impostazioni della scala di rotazione.

• Se il risultato è più grande del progetto originale, impostare il fattore di scala a 0.5 per ridurlo.
• Se il risultato è più piccolo del progetto originale, impostare il fattore di scala a 1.5 o 2.0 per ingrandirlo.

#FINE
