Guida all'installazione del modulo rotante 2.0 per Beambox II

• Beambox II + Extension Pocket + Rotary 2.0

• Beambox II + Rotary 2.0

Passaggio 1

Installare l'add-on BB2 Extension Pocket, seguendo la guida sottostante.
Guida all'installazione di Extension Pocket

Passaggio 2

Assicurarsi di avere le seguenti versioni di software e firmware per utilizzare la funzione rotativa.

Passaggio 3

Reinstallare la staffa della piattaforma.

Passaggio 4

Misurare il diametro o la circonferenza del materiale e prenderne nota per un utilizzo successivo.
(Si consiglia di utilizzare inizialmente il materiale destinato alla pratica e ai test.)

Passaggio 5

Consultare la tabella seguente per installare i supporti rotanti corretti e selezionare la distanza focale appropriata in base al diametro dell'oggetto.

Spiegazione della modalità di messa a fuoco

Per impostazione predefinita, la lente di messa a fuoco sarà posizionata in alto con una distanza focale di 4 mm, il che significa che la distanza tra la punta dell'ugello e la superficie del materiale sarà di 4 mm. Per materiali più piccoli, la punta dell'ugello potrebbe non raggiungere i 4 mm predefiniti. Pertanto, è possibile aumentare la distanza spostando la posizione della lente nella parte inferiore dell'ugello. Quando la lente è posizionata in basso, la distanza tra la punta e la superficie può essere aumentata fino a 16 mm. Come si modifica la posizione della lente? 1. Smontare la lente   2. Determinare l'ordine della modalità di messa a fuoco Modalità di messa a fuoco: 4 mm (predefinita) Modalità di messa a fuoco: 16 mm Lente Blocco Blocco Lente Anello Anello Ugello Ugello   3. Rimontare la lente Il lato rosso del blocco deve essere rivolto verso il basso. Il lato convesso della lente deve essere rivolto verso l'alto. (Un consiglio per identificare rapidamente il lato convesso: dovrebbe riflettere l'intero viso quando lo si guarda.) Ruotare l'anello in senso antiorario per serrarlo.

Spiegazione dei supporti corti e lunghi

I supporti vengono posizionati sulla staffa della piattaforma. Il dispositivo rotante sarà collocato sui supporti per essere sollevato o abbassato manualmente o utilizzando la piattaforma automatica. Dimostrazione senza rotazione Dimostrazione con rotazione   Differenza Supporti corti Supporti lunghi Sono più bassi e vengono utilizzati per oggetti di dimensioni minori.  Sono più alti e vengono utilizzati per oggetti di dimensioni maggiori.   Come si installano i supporti? Sulla staffa della piattaforma sono presenti dei fori progettati per i supporti. I supporti hanno dei perni che possono essere inseriti nei fori. Se necessario, modificare la distanza tra i perni.

Passaggio 6

Dopo aver installato i supporti, assicurarsi che la macchina sia spenta.

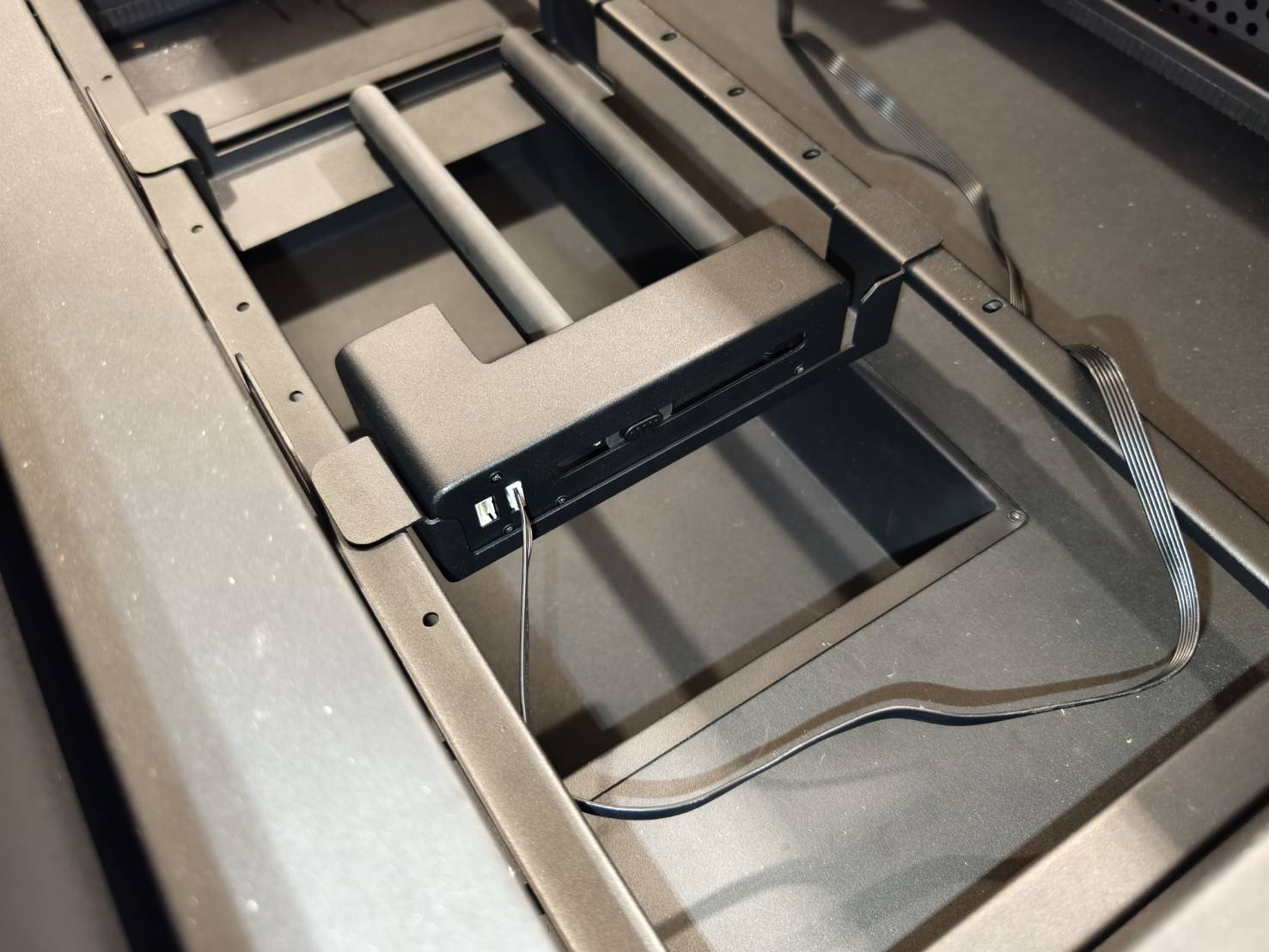

Trovare il cavo di collegamento nella confezione e inserirlo sul lato posteriore sinistro della macchina.

Passaggio 7

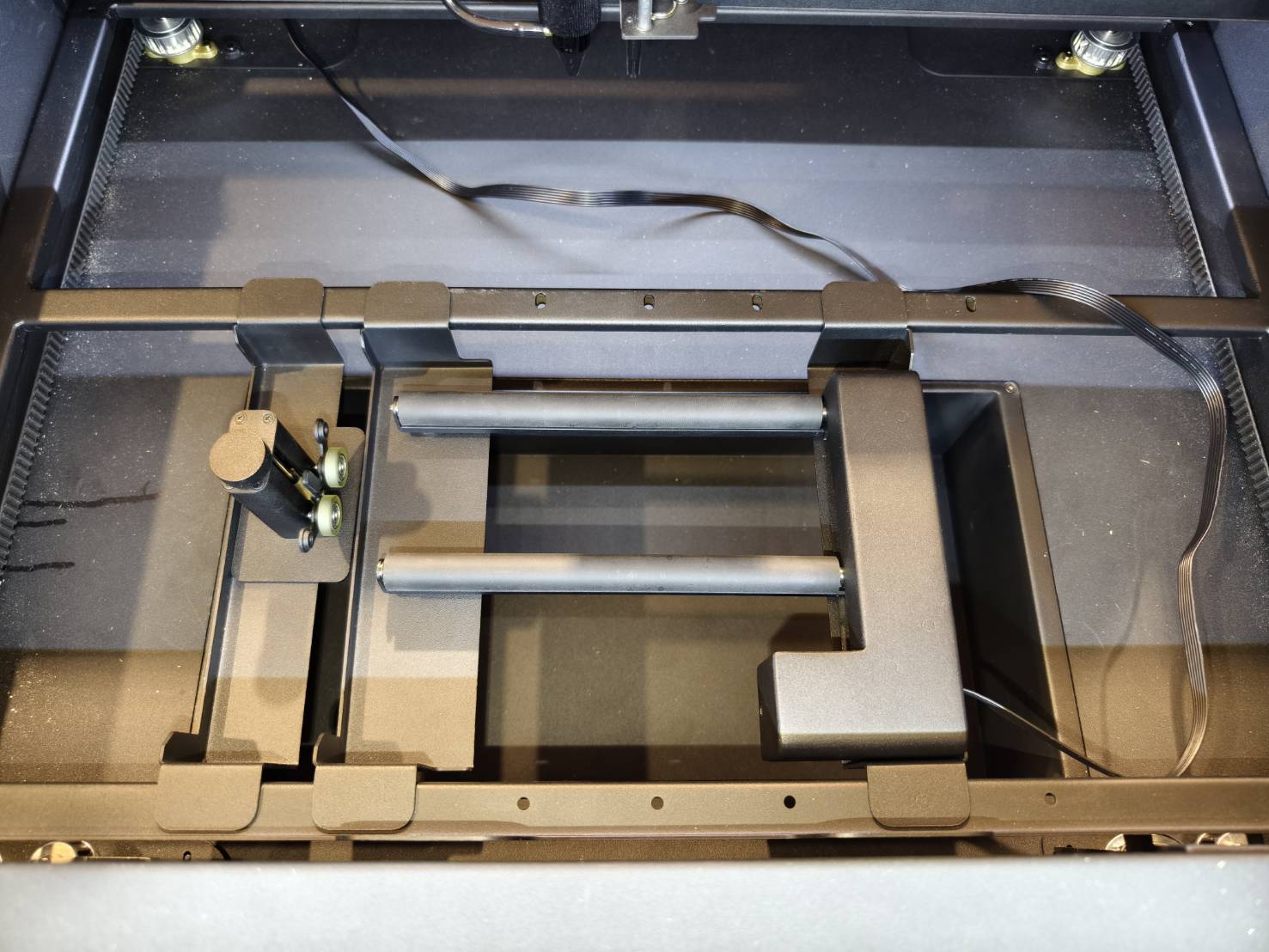

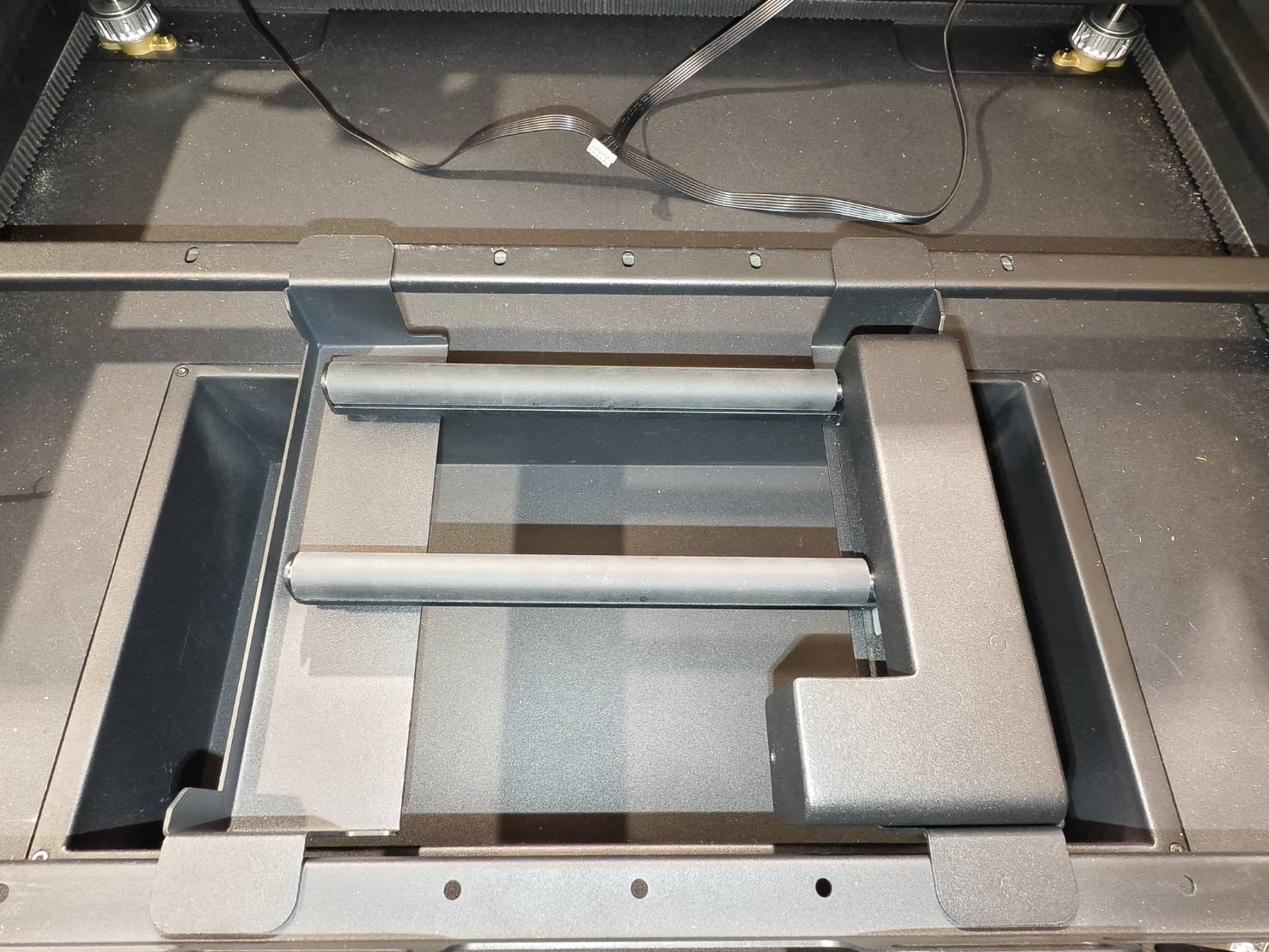

Posizionare il dispositivo rotante sui supporti e collegare il cavo al dispositivo.
Assicurarsi che l'alimentazione sia spenta. Collegare il cavo con la macchina accesa potrebbe danneggiare il dispositivo rotante.

Ecco una dimostrazione di come regolare i rulli del dispositivo rotante.
(Tenere premuto il pulsante a destra per muovere liberamente i rulli)

Passaggio 8

Accendere la macchina e accedere alle "Impostazioni hardware" per selezionare la modalità di messa a fuoco corretta.

Macchina >> Impostazioni hardware >> Pagina successiva >> Modalità messa a fuoco >> Selezionare quella corretta

Passaggio 9

Posizionare il materiale sul dispositivo rotante e livellarlo, se necessario, utilizzando il modulo di supporto.

Per forme diverse, consultare le seguenti guide che illustrano le istruzioni per il posizionamento di vari oggetti.

• Ador Rotary - Inizia incisione - Passaggio 3
• HEXA - Guida all'installazione di Rotary 2.0 - 01:10 - 04:15

Passaggio 10

Eseguire la messa a fuoco automatica.
Se la messa a fuoco automatica non funziona, consultare l' article per il metodo di messa a fuoco manuale.

Fase 11

• Attivare il laser rosso che uscirà dalla punta dell'ugello.
  Se il laser rosso è già attivo, saltare questo passaggio.



• Macchina >> Impostazioni hardware >> Pagina successiva >> Luce rossa fissa >> ON


Fase 12

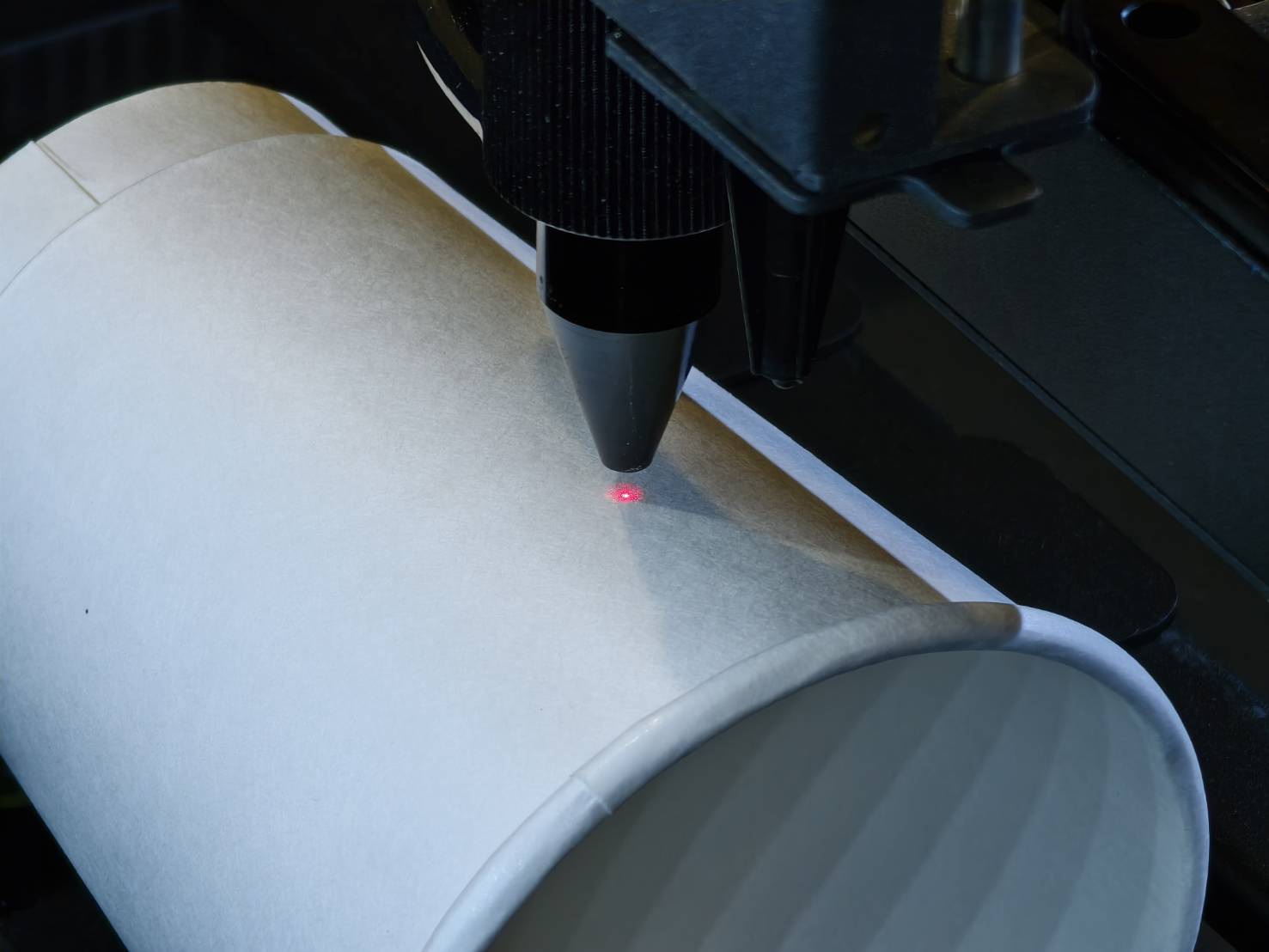

Spostare la punta dell'ugello al centro dell'area da incidere.
Il punto di luce rossa indica e determina la posizione iniziale.

Fase 13

Avviare Beam Studio.

Fase 14

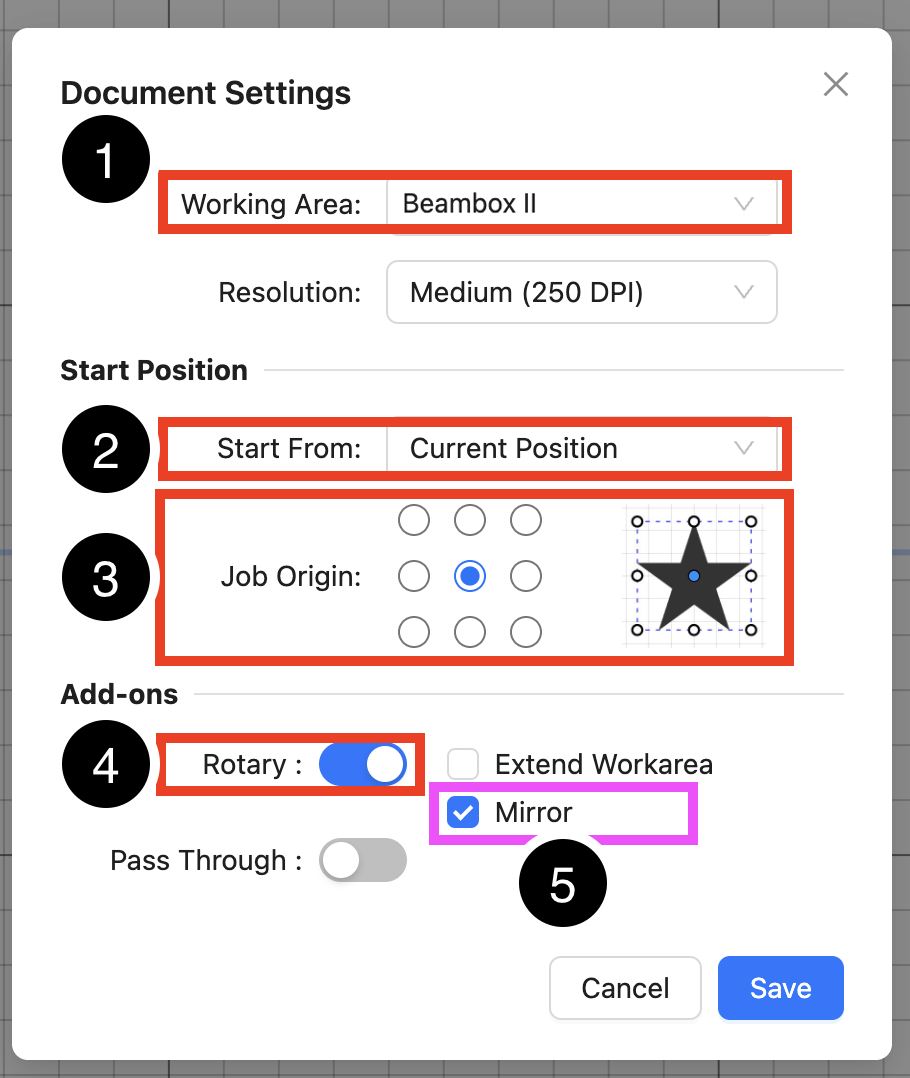

Accedere a "Impostazioni documento" ed effettuare le modifiche.

1. Modificare l'Area di lavoro in "Beambox II". 2. Modificare l'opzione Inizia da in "Posizione corrente". 3. Per l'Origine del lavoro, selezionare "Centro".  4. Attivare la funzione Rotary. 5. Per la funzione Specchio, è necessario attivarla se il dispositivo rotante è invertito (rulli a destra). Se non è invertito, lasciarla disattivata. (Disponibile solo per Ador.)

Passo 15

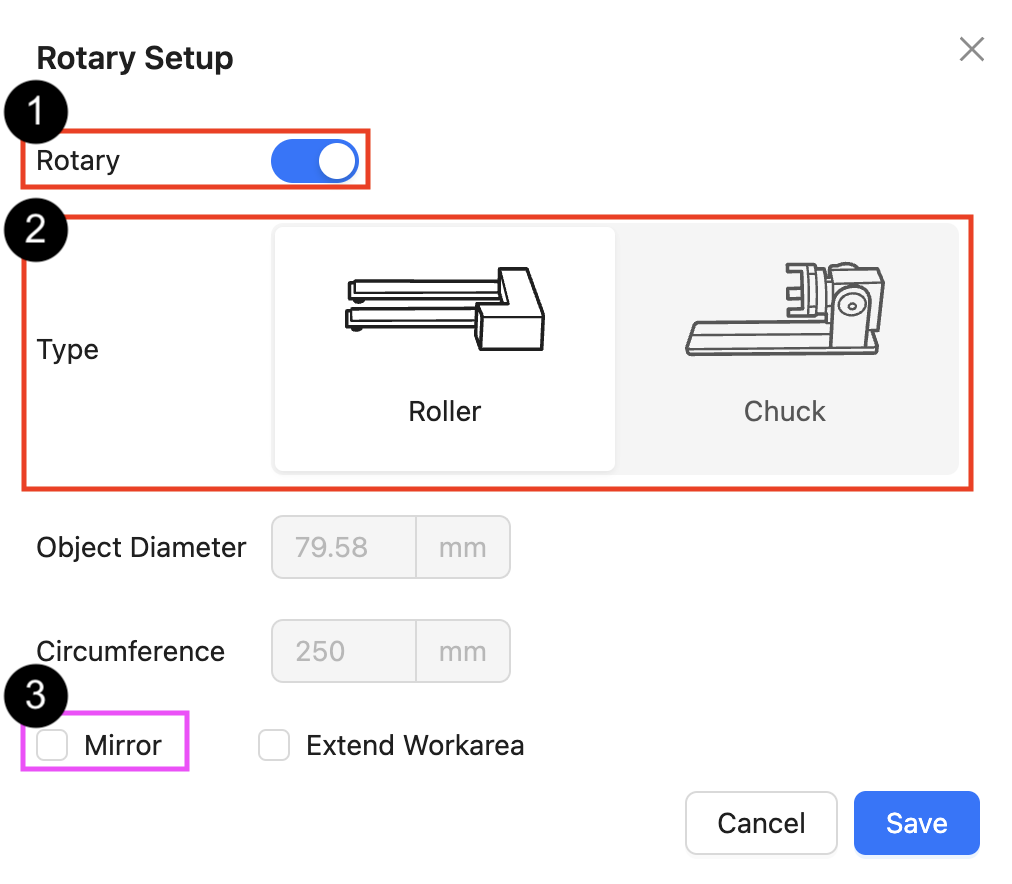

Accedere a "Configurazione Rotary" ed effettuare le modifiche.

1. Assicurarsi che la funzione Rotary sia attivata.   2. Selezionare "Rullo" come tipo.   3. È necessario attivare la funzione Specchio se il dispositivo rotante è invertito (rulli a destra). Se non è invertito, lasciarla disattivata. (Disponibile solo per Ador.)

Passo 16

Creare un oggetto da incidere o importarne uno proprio.

In base al design, solitamente sarà ruotato di 90 gradi per corrispondere all'orientamento del materiale.

Passo 17

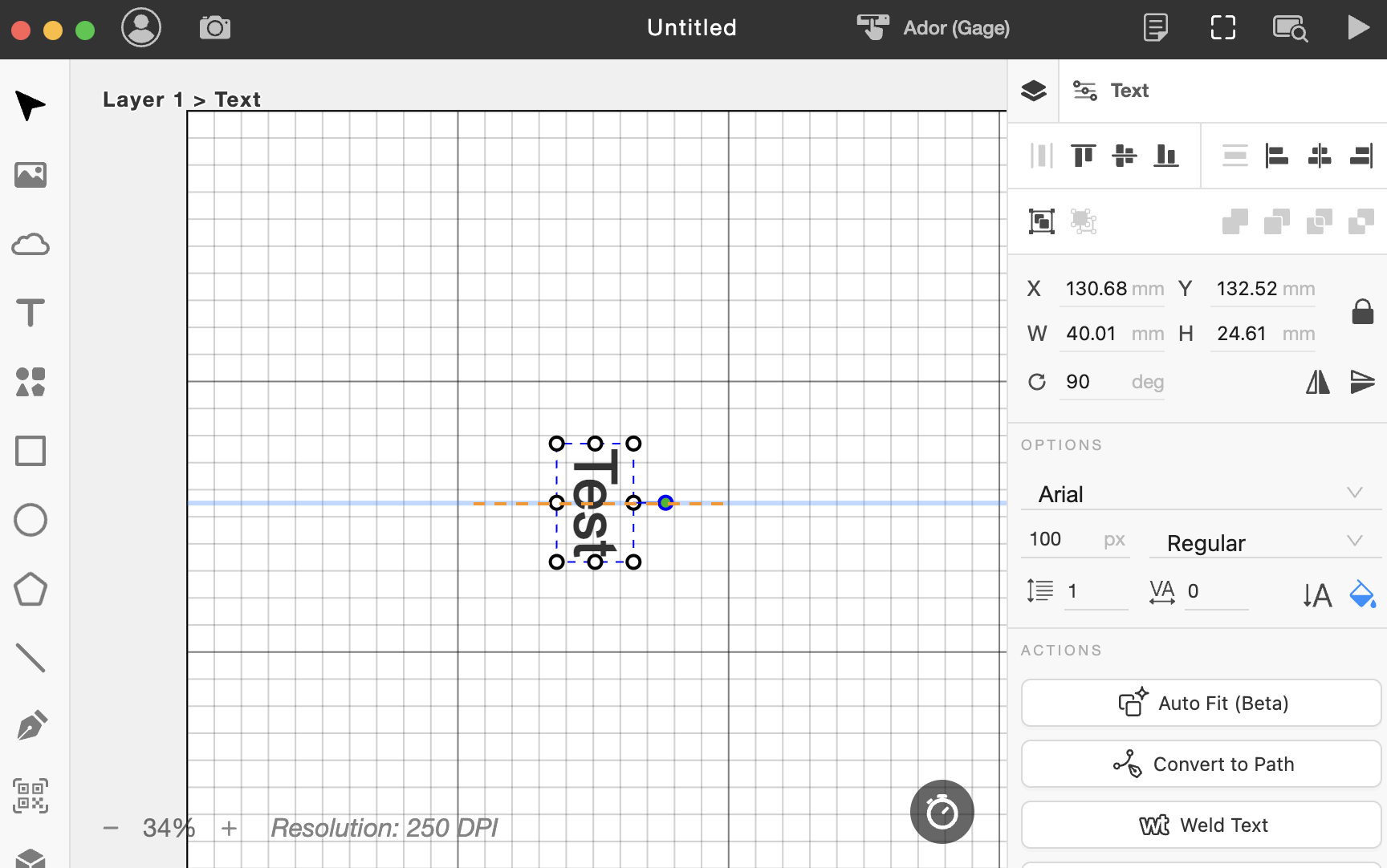

Dopo aver impostato il design, spostare il centro del design sulla linea blu.

Passaggio 18

Utilizzare la funzione "Running Frame" per visualizzare il percorso dell'incisione.

Selezionare "Framing" per visualizzare il riquadro di delimitazione del design o del file. Dopo aver cliccato "Start", la testa del laser inizierà a muoversi e il percorso tracciato indicherà l'area di incisione per questo lavoro. Il punto di partenza corrisponde alla posizione attuale dell'ugello del laser. Il suo percorso dipenderà dall'origine del lavoro ("Job Origin") selezionata nel Passo. Quando si seleziona il centro, il punto di partenza sarà impostato al centro del design. Il centro è generalmente utilizzato per i lavori rotanti. È possibile spostare la testa del laser per modificare l'area di incisione fino a quando la posizione non viene accettata.

⚠︎ Se si notano anomalie nell'intervallo o nelle dimensioni di incisione (accorciate o allungate), consultare il video sottostante per regolare le impostazioni della scala di rotazione.

Passo 19

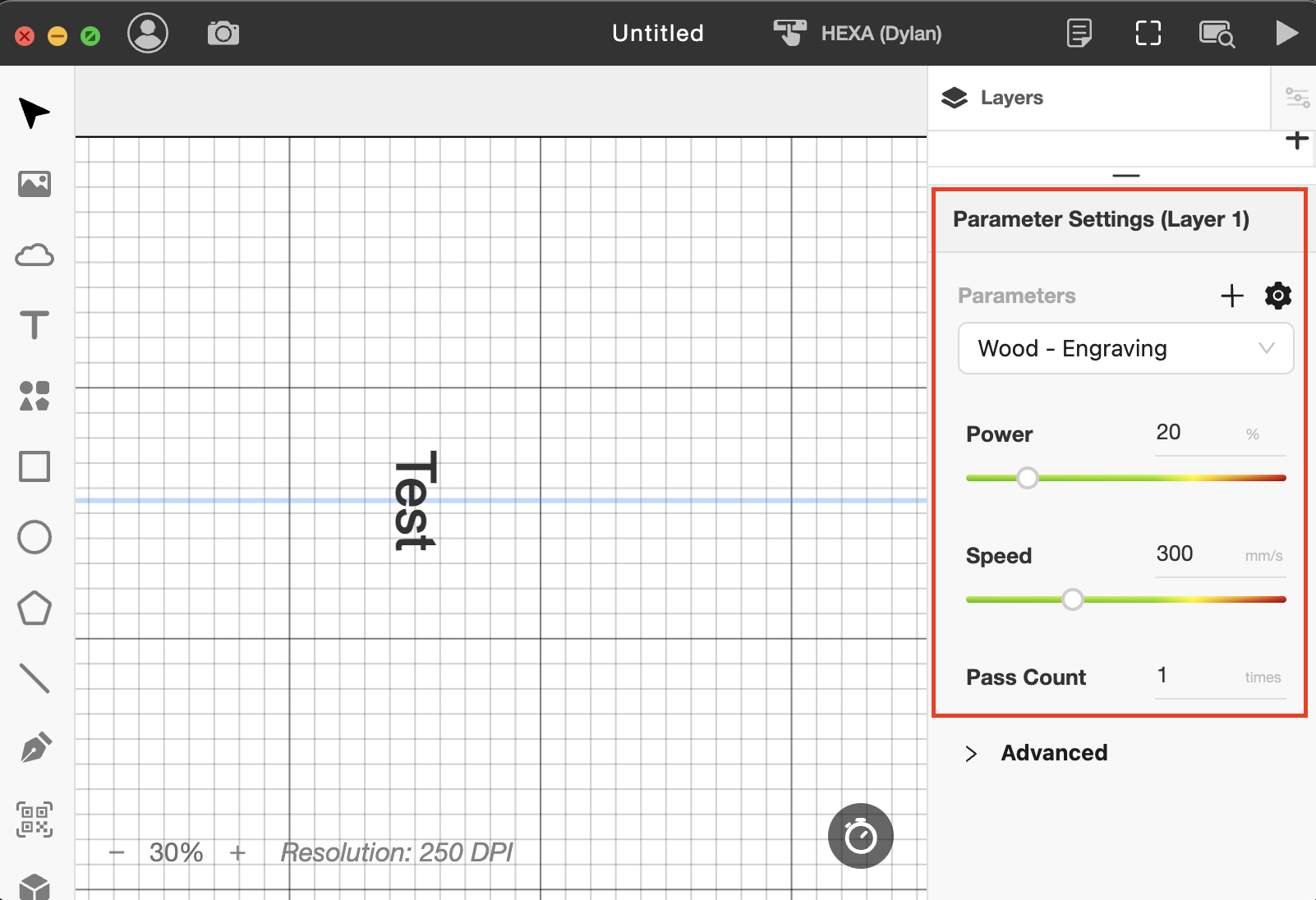

Una volta confermata la posizione di incisione, impostare i parametri corretti di velocità e potenza in base al materiale utilizzato.

Passo 20

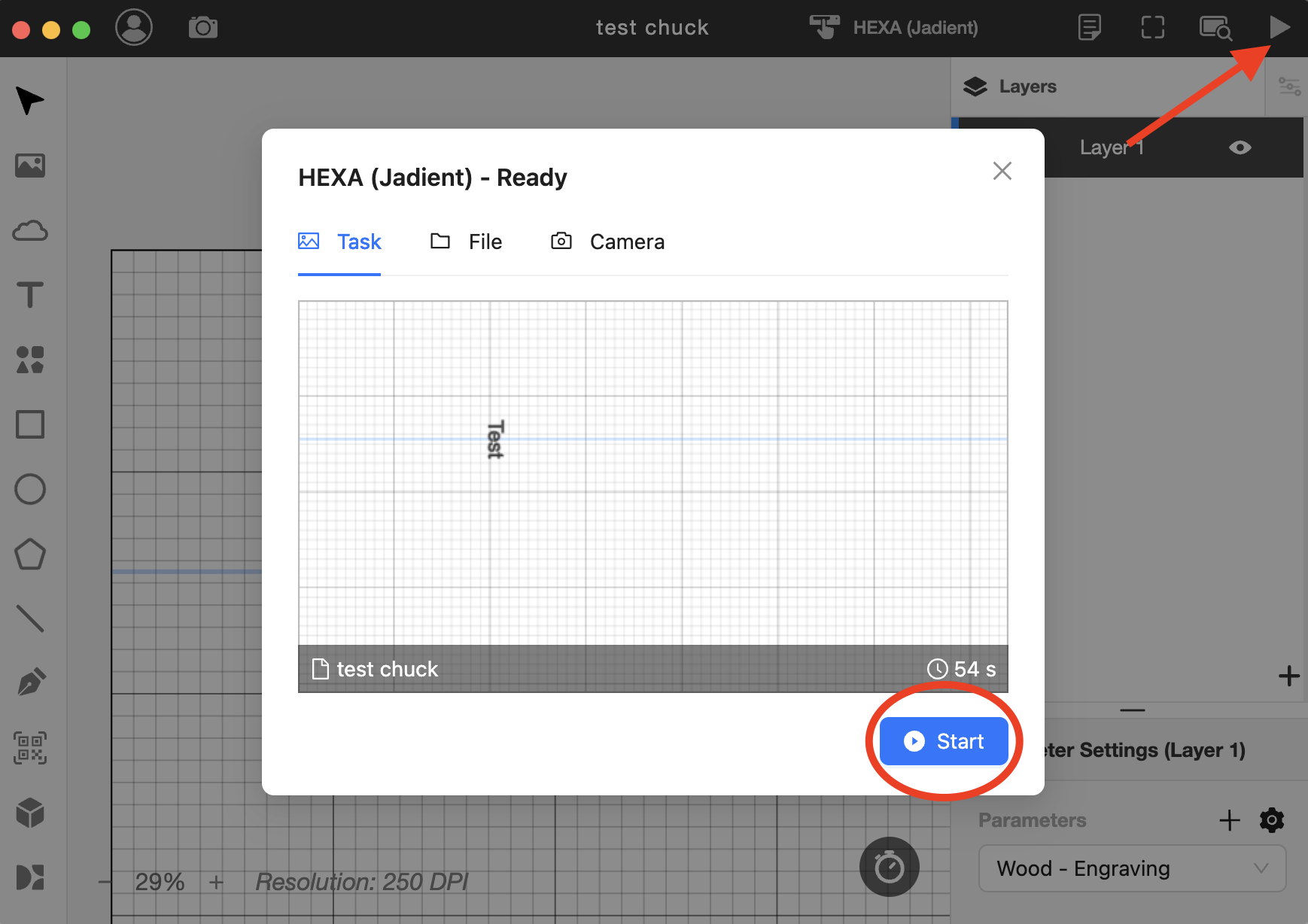

Chiudere lo sportello e avviare il lavoro.

Passo 21

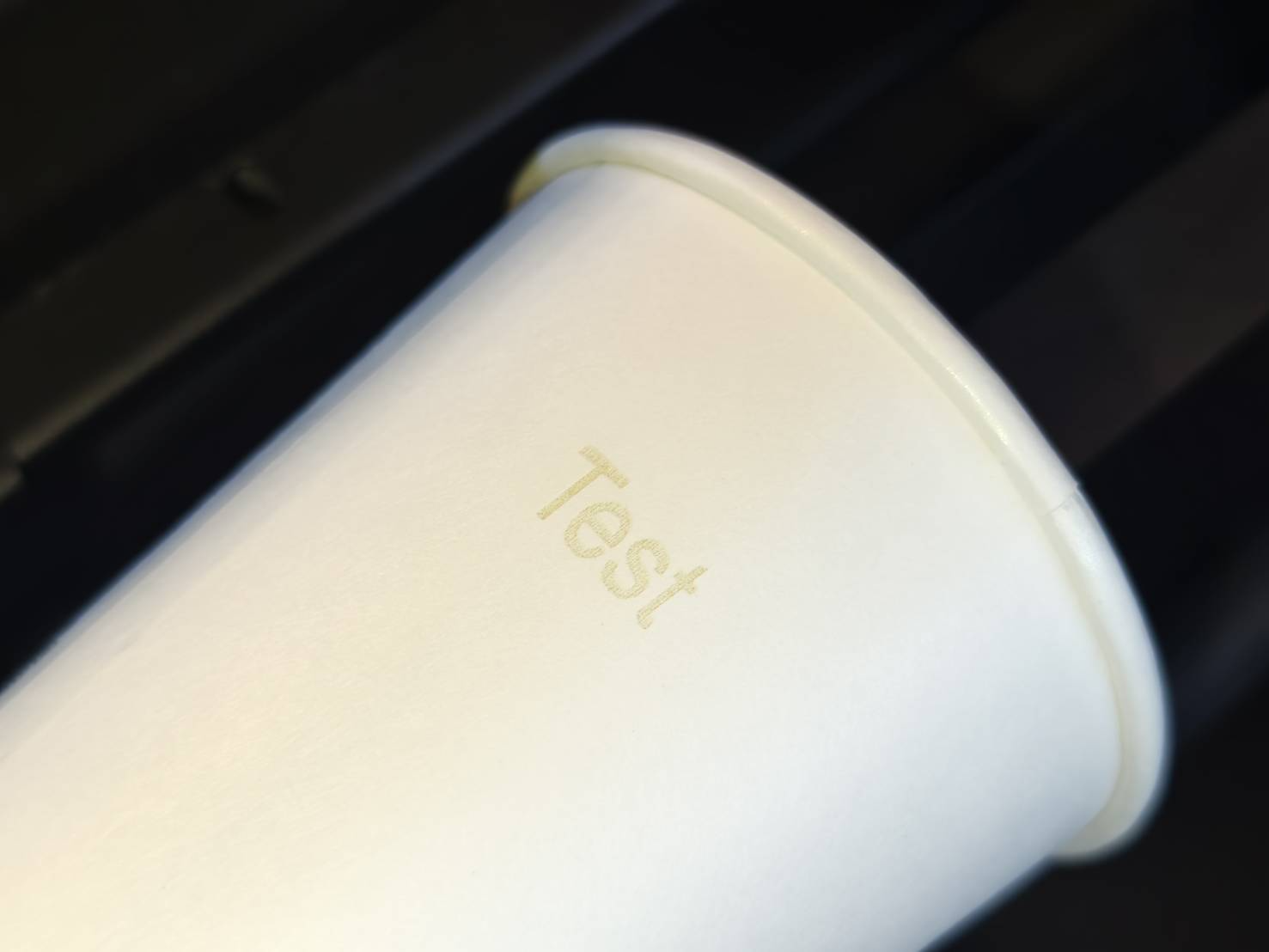

Verificare il risultato.

#END

Passaggio 1

Assicurarsi di avere le seguenti versioni di software e firmware per utilizzare la funzione rotativa.

Passaggio 2

Rimuovere il piano a nido d'ape e la staffa della piattaforma.

Passaggio 3

Reinstallare la staffa della piattaforma.

Passaggio 4

Misurare il diametro o la circonferenza del materiale e prenderne nota per un utilizzo successivo.
(Si consiglia di utilizzare inizialmente il materiale destinato alla pratica e ai test.)

Passaggio 5

Consultare la tabella seguente per installare i supporti rotanti corretti e selezionare la distanza focale appropriata in base al diametro dell'oggetto.

Spiegazione della modalità di messa a fuoco

Per impostazione predefinita, la lente di messa a fuoco sarà posizionata in alto con una distanza focale di 4 mm, il che significa che la distanza tra la punta dell'ugello e la superficie del materiale sarà di 4 mm. Per materiali più piccoli, la punta dell'ugello potrebbe non raggiungere i 4 mm predefiniti. Pertanto, è possibile aumentare la distanza spostando la posizione della lente nella parte inferiore dell'ugello. Quando la lente è posizionata in basso, la distanza tra la punta e la superficie può essere aumentata fino a 16 mm. Come si modifica la posizione della lente? 1. Smontare la lente   2. Determinare l'ordine della modalità di messa a fuoco Modalità di messa a fuoco: 4 mm (predefinita) Modalità di messa a fuoco: 16 mm Lente Blocco Blocco Lente Anello Anello Ugello Ugello   3. Rimontare la lente Il lato rosso del blocco deve essere rivolto verso il basso. Il lato convesso della lente deve essere rivolto verso l'alto. (Un consiglio per identificare rapidamente il lato convesso: dovrebbe riflettere l'intero viso quando lo si guarda.) Ruotare l'anello in senso antiorario per serrarlo.

Spiegazione dei supporti

I supporti vengono posizionati sulla staffa della piattaforma. Il dispositivo rotante sarà collocato sui supporti per essere sollevato o abbassato manualmente o utilizzando la piattaforma automatica. Dimostrazione senza rotazione Dimostrazione con rotazione   Supporti corti Sono più bassi e vengono utilizzati per oggetti di dimensioni minori.   Come si installano i supporti? Sulla staffa della piattaforma sono presenti dei fori progettati per i supporti. I supporti hanno dei perni che possono essere inseriti nei fori. Se necessario, modificare la distanza tra i perni.

Passaggio 6

Dopo aver installato i supporti, assicurarsi che la macchina sia spenta.
Trovare il cavo di collegamento nella confezione e inserirlo sul lato posteriore sinistro della macchina.

Passaggio 7

Posizionare il dispositivo rotante sui supporti e collegare il cavo al dispositivo.
Assicurarsi che l'alimentazione sia spenta. Collegare il cavo con la macchina accesa potrebbe danneggiare il dispositivo rotante.

Ecco una dimostrazione di come regolare i rulli del dispositivo rotante.
(Tenere premuto il pulsante a destra per muovere liberamente i rulli)

Passaggio 8

Accendere la macchina e accedere alle "Impostazioni hardware" per selezionare la modalità di messa a fuoco corretta.

Macchina >> Impostazioni hardware >> Pagina successiva >> Modalità messa a fuoco >> Selezionare quella corretta

Passaggio 9

Posizionare il materiale sul dispositivo rotante e livellarlo, se necessario, utilizzando il modulo di supporto.

Per forme diverse, consultare le seguenti guide che illustrano le istruzioni per il posizionamento di vari oggetti.

• Ador Rotary - Inizia incisione - Passaggio 3
• HEXA - Guida all'installazione di Rotary 2.0 - 01:10 - 04:15

Passaggio 10

Eseguire la messa a fuoco automatica.
Se la messa a fuoco automatica non funziona, consultare l' article per il metodo di messa a fuoco manuale.

Fase 11

• Attivare il laser rosso che uscirà dalla punta dell'ugello.
  Se il laser rosso è già attivo, saltare questo passaggio.



• Macchina >> Impostazioni hardware >> Pagina successiva >> Luce rossa fissa >> ON


Fase 12

Spostare la punta dell'ugello al centro dell'area da incidere.
Il punto di luce rossa indica e determina la posizione iniziale.

Fase 13

Avviare Beam Studio.

Fase 14

Accedere a "Impostazioni documento" ed effettuare le modifiche.

1. Modificare l'Area di lavoro in "Beambox II". 2. Modificare l'opzione Inizia da in "Posizione corrente". 3. Per l'Origine del lavoro, selezionare "Centro".  4. Attivare la funzione Rotary. 5. Per la funzione Specchio, è necessario attivarla se il dispositivo rotante è invertito (rulli a destra). Se non è invertito, lasciarla disattivata. (Disponibile solo per Ador.)

Passo 15

Accedere a "Configurazione Rotary" ed effettuare le modifiche.

1. Assicurarsi che la funzione Rotary sia attivata.   2. Selezionare "Rullo" come tipo.   3. È necessario attivare la funzione Specchio se il dispositivo rotante è invertito (rulli a destra). Se non è invertito, lasciarla disattivata. (Disponibile solo per Ador.)

Passo 16

Creare un oggetto da incidere o importarne uno proprio.

In base al design, solitamente sarà ruotato di 90 gradi per corrispondere all'orientamento del materiale.

Passo 17

Dopo aver impostato il design, spostare il centro del design sulla linea blu.

Passaggio 18

Utilizzare la funzione "Running Frame" per visualizzare il percorso dell'incisione.

Selezionare "Framing" per visualizzare il riquadro di delimitazione del design o del file. Dopo aver cliccato "Start", la testa del laser inizierà a muoversi e il percorso tracciato indicherà l'area di incisione per questo lavoro. Il punto di partenza corrisponde alla posizione attuale dell'ugello del laser. Il suo percorso dipenderà dall'origine del lavoro ("Job Origin") selezionata nel Passo. Quando si seleziona il centro, il punto di partenza sarà impostato al centro del design. Il centro è generalmente utilizzato per i lavori rotanti. È possibile spostare la testa del laser per modificare l'area di incisione fino a quando la posizione non viene accettata.

⚠︎ Se si notano anomalie nell'intervallo o nelle dimensioni di incisione (accorciate o allungate), consultare il video sottostante per regolare le impostazioni della scala di rotazione.

Passo 19

Una volta confermata la posizione di incisione, impostare i parametri corretti di velocità e potenza in base al materiale utilizzato.

Passo 20

Chiudere lo sportello e avviare il lavoro.

Passo 21

Verificare il risultato.

#END
