Descrizione

Se la funzione di messa a fuoco automatica non funziona, è possibile continuare il lavoro utilizzando la messa a fuoco manuale mentre si attende l'assistenza di FLUX.

Questa guida mostrerà come realizzare uno strumento per la messa a fuoco manuale senza la funzione di messa a fuoco automatica.

Fase 1

Preparare i seguenti materiali:

Un pezzo di materiale solido come acrilico o legno, ecc. (si consiglia uno spessore di 3 mm)
Monete o materiali con uno spessore di 3-4 mm.

Le monete saranno utilizzate per misurare la distanza di messa a fuoco e sono più facili da reperire.

USD >> Quarti di dollaro statunitensi (25¢) x 2 pezzi
(1,75 mm x 2 = 3,5 mm)

EUR >> 50 centesimi x 2 pezzi
(2,3 mm x 2 = 4,6 mm)

TWD >> Monete da $10 x 2 pezzi
(1,9 mm x 2 = 3,8 mm)

...ecc. (È possibile cercare o misurare lo spessore delle monete a disposizione)

Fase 2

Posizionare il materiale nell'area di lavoro.

Fase 3

Assicurarsi che la lente sia nel livello predefinito (Superiore). Leggere attentamente la spiegazione seguente per comprendere il concetto della posizione della lente e della distanza di messa a fuoco.

Spiegazione della modalità di messa a fuoco

Per impostazione predefinita, la lente di messa a fuoco sarà posizionata in alto e la distanza focale sarà di 4 mm, il che significa che la distanza tra la punta dell'ugello e la superficie del materiale sarà di 4 mm.

Come si modifica la posizione della lente?

1. Smontare la lente

2. L'ordine della modalità di messa a fuoco
Modalità di messa a fuoco: 4mm (Predefinita)
Lente
Blocco
Anello
Ugello

3. Riassemblare la lente

Il lato rosso del blocco deve essere rivolto verso il basso.
Il lato convesso della lente deve essere rivolto verso l'alto.
(Un suggerimento per identificare rapidamente il lato convesso è che dovrebbe riflettere interamente il tuo viso quando lo guardi.)
Ruotare l'anello in senso antiorario per serrarlo.

Passo 4

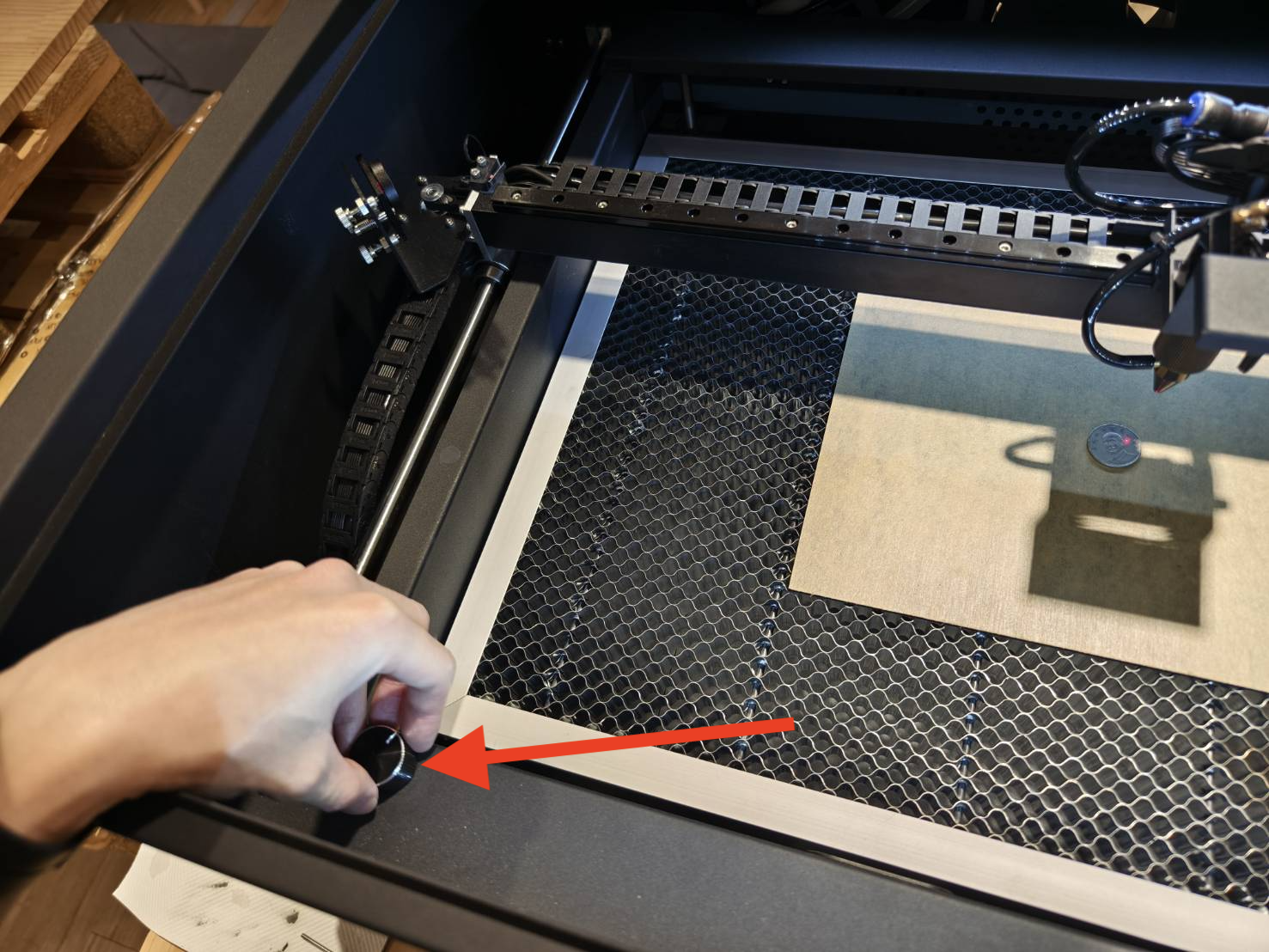

Posizionare le monete o altri oggetti sul materiale e utilizzare la manopola per la messa a fuoco manuale.
Una volta che la punta dell'ugello tocca la moneta, la messa a fuoco è completata e le monete possono essere rimosse.

Passo 5

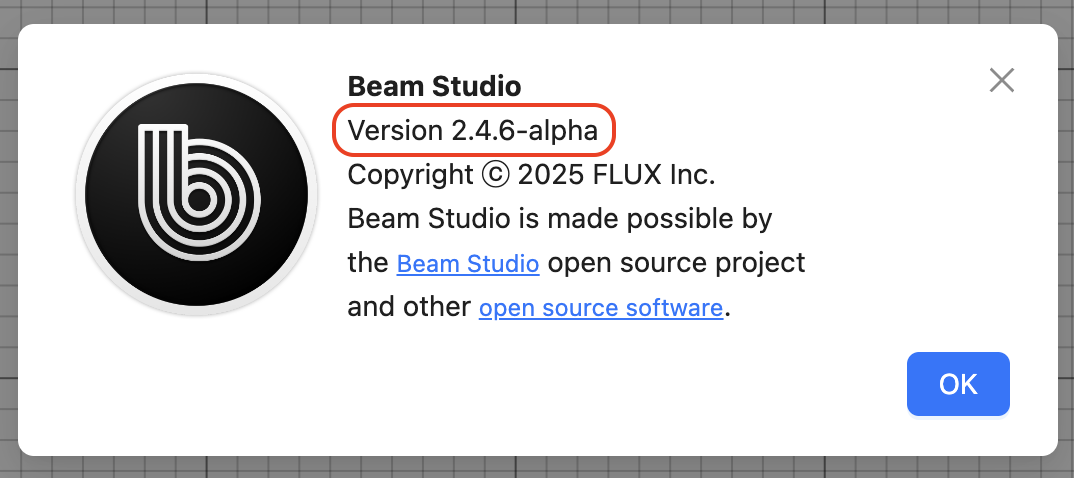

Assicurarsi di disporre della seguente versione del software.

Versione di Beam Studio 2.4.6 o superiore (Guida)

Passo 6

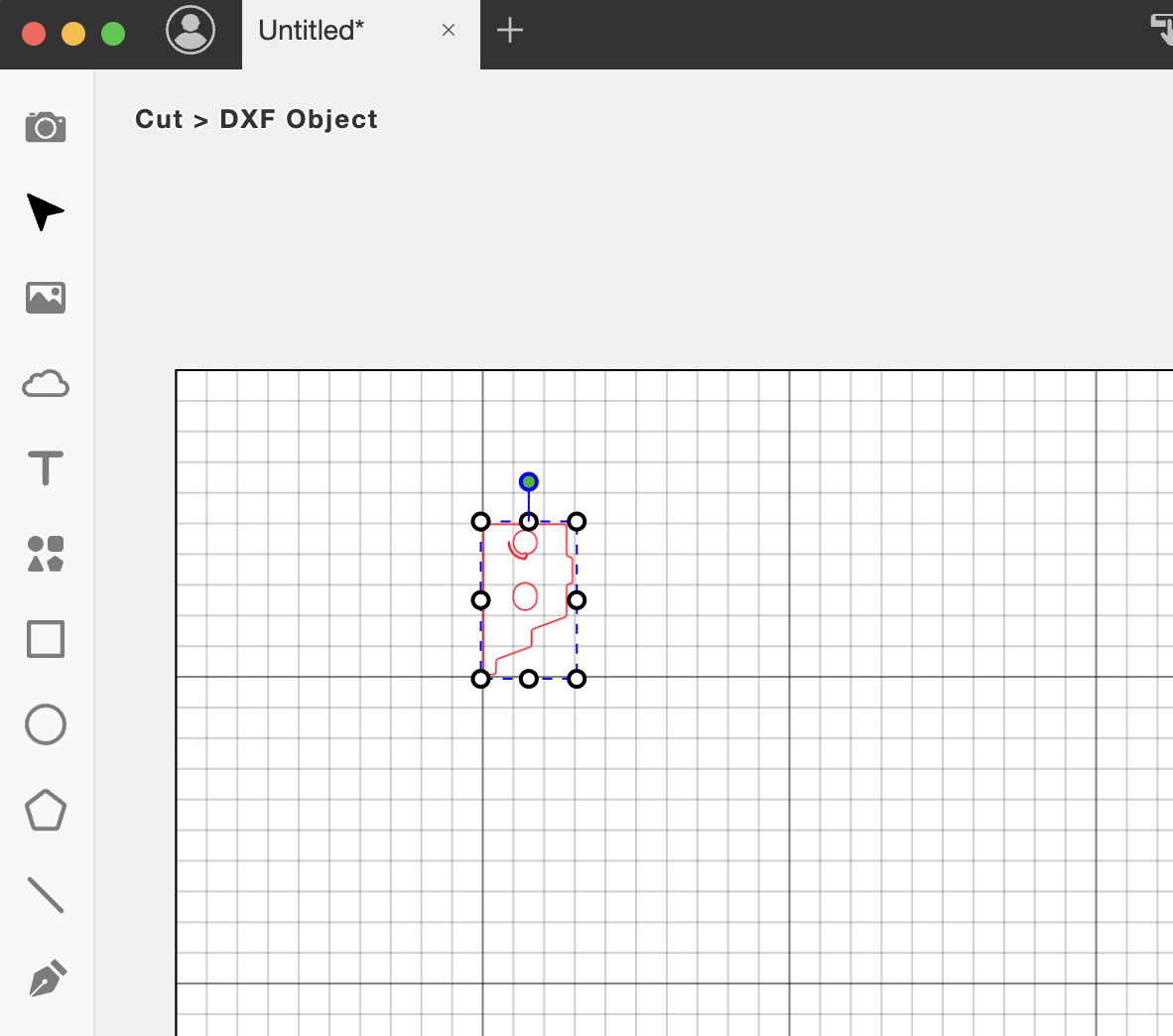

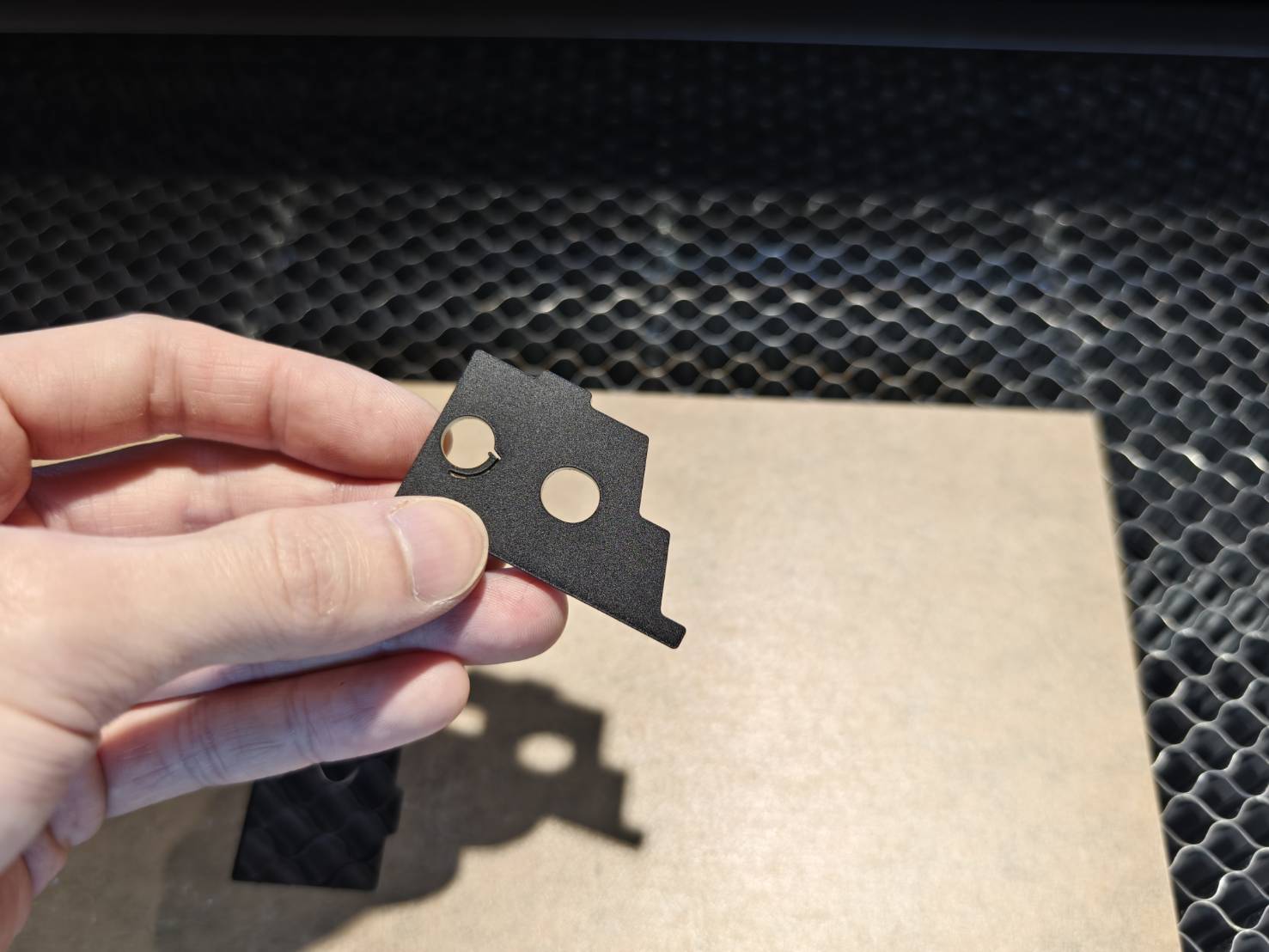

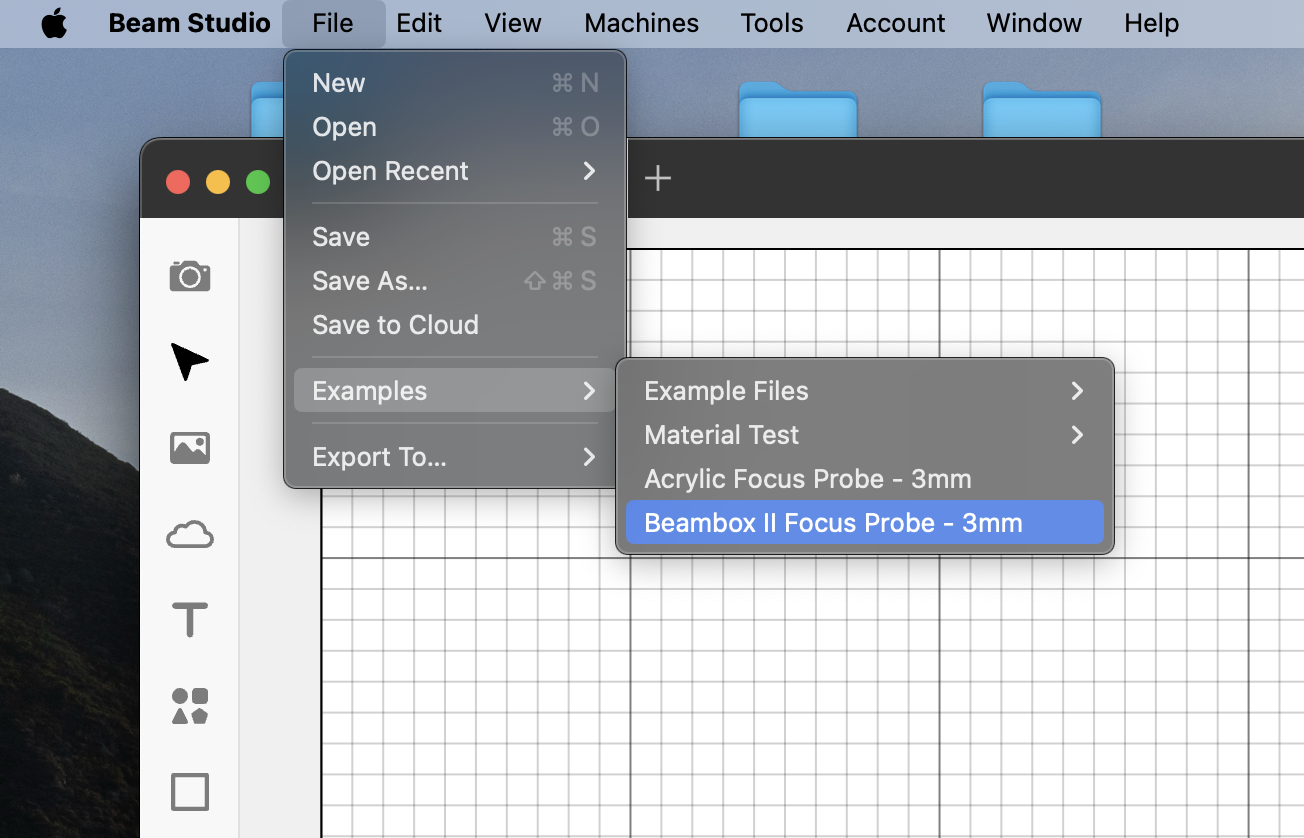

Importare il file della sonda di messa a fuoco utilizzando l'opzione "Esempi".

Passo 7

Ci sono due metodi per determinare il punto di partenza del lavoro:

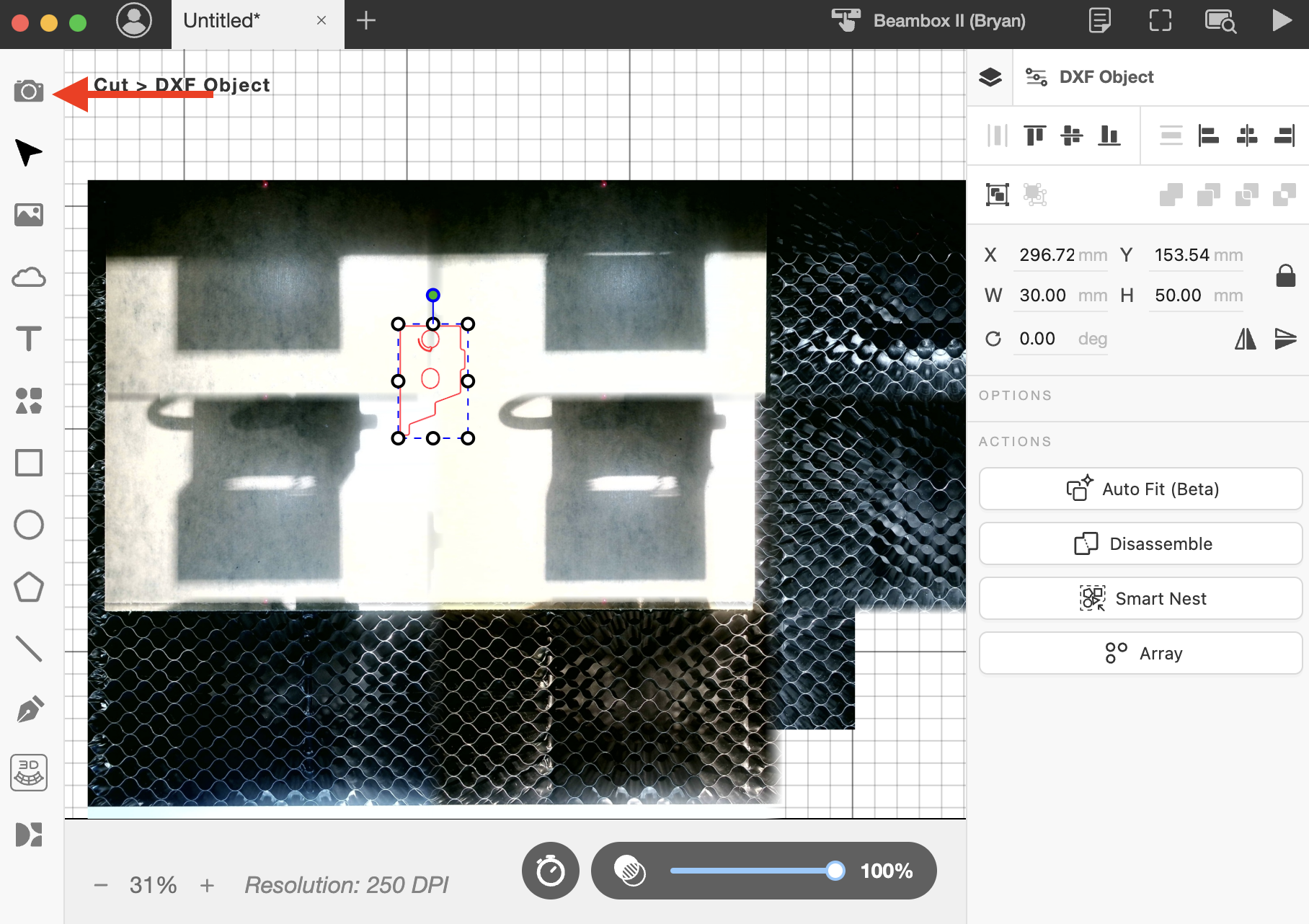

Utilizzare la funzione di anteprima della fotocamera per posizionare il file sul materiale.

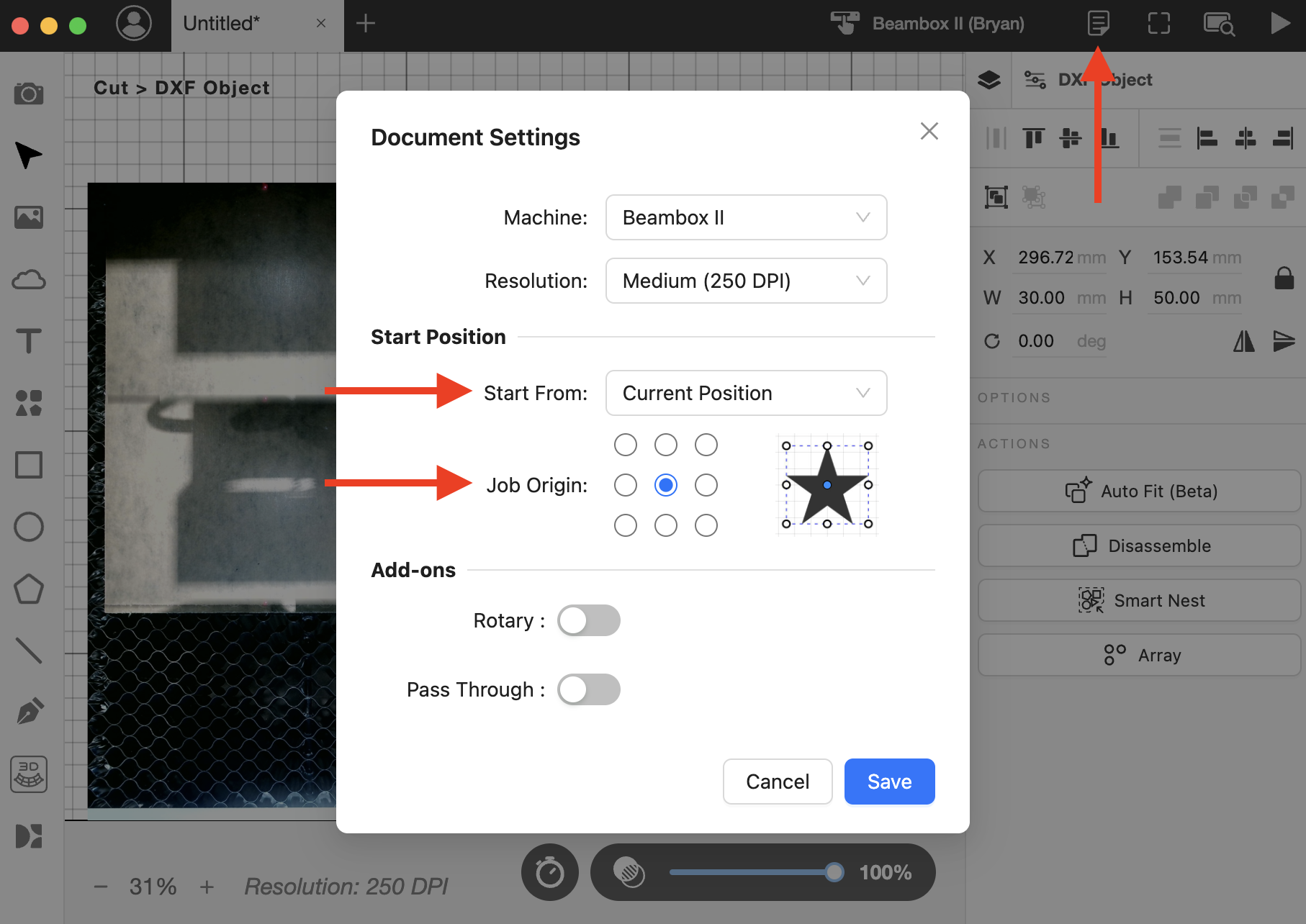

Utilizzare la funzione "Posizione attuale" per determinare il punto di partenza del lavoro.
(L'ugello laser deve essere prima spostato sul materiale.)
