5-17 Regolazione della tensione della cinghia dell'asse Z

Descrizione

La regolazione della tensione della cinghia assicura che essa non sia né troppo lenta né troppo tesa. Questo documento spiega in dettaglio come regolare la cinghia della piattaforma di sollevamento dell'asse Z. Se si riscontra uno dei seguenti problemi:

• Rumore forte e anomalo durante il movimento verso l'alto o verso il basso dell'asse Z
• L'asse Z si blocca a metà corsa
• L'altezza di sollevamento dell'asse Z non è corretta
• La cinghia dell'asse Z slitta o salta i denti

...di solito è possibile risolvere questi problemi regolando la tensione della cinghia.

＊Attenzione：

• Se l'asse Z si blocca o produce un forte rumore ad alte velocità, si consiglia di allentare la tensione della cinghia.
• Se l'asse Z si blocca o la cinghia slitta (perdita di denti), si consiglia di aumentare la tensione della cinghia.

Versione del firmware compatibile: v6.0.10

Strumenti necessari

• Chiave a brugola da 4 mm

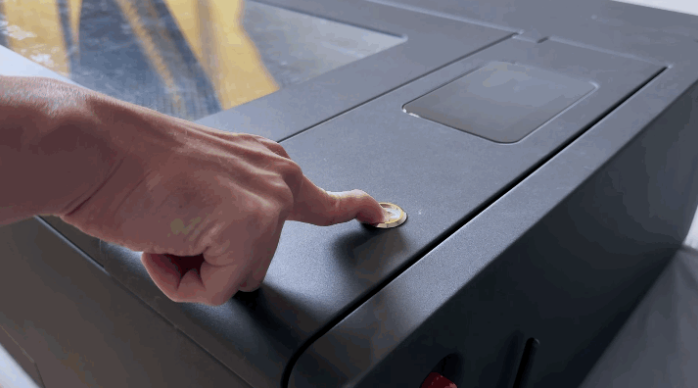

Passo 1 - Spegnere la macchina

Prima di effettuare qualsiasi regolazione, assicurarsi che la macchina sia completamente spenta.

Passo 2 - Rimuovere il piano a nido d'ape e la staffa della piattaforma

Passo 3 - Individuare l'area di regolazione

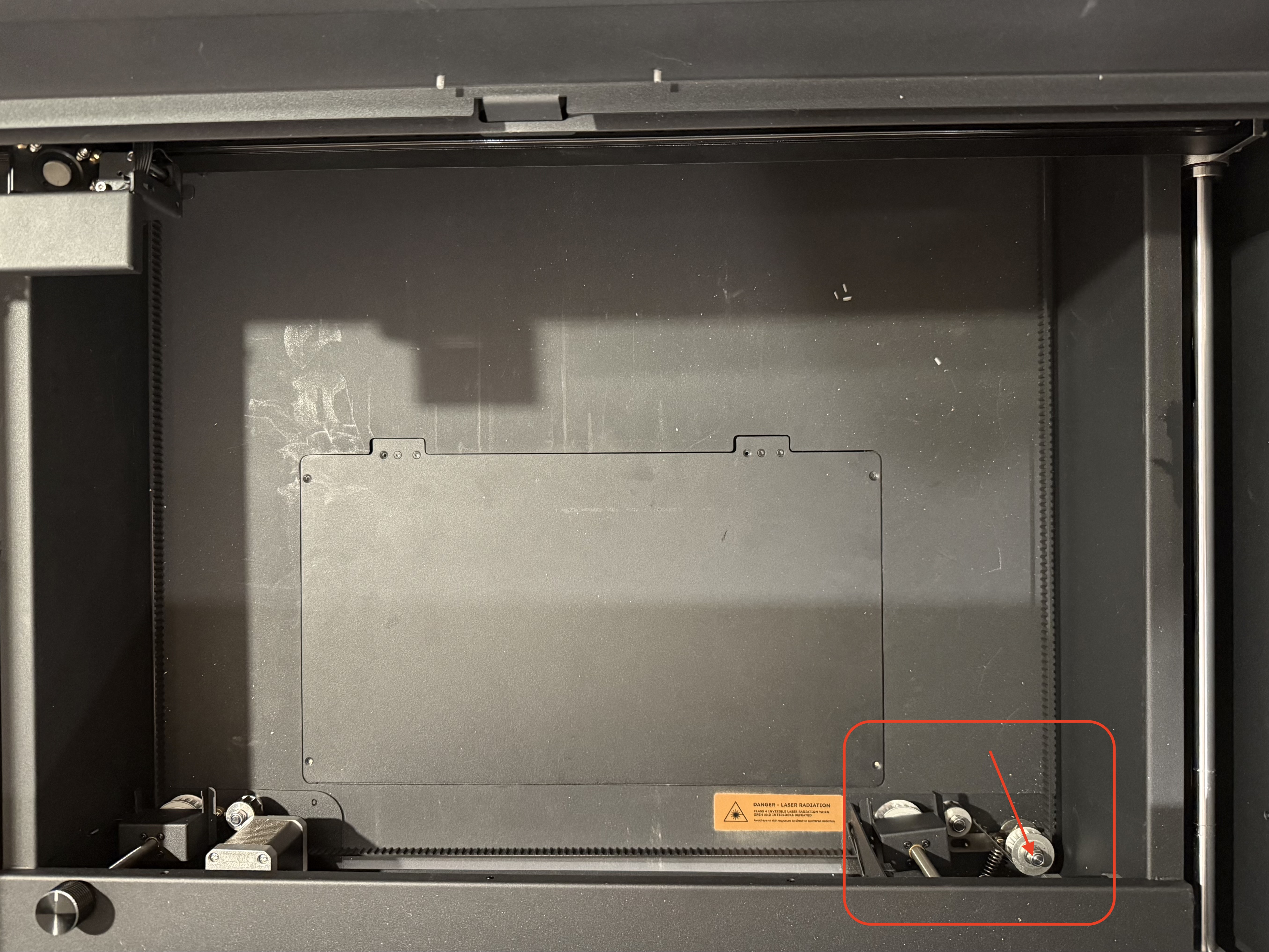

Individuare la rotella di regolazione della tensione della cinghia. Si trova nella parte inferiore destra della macchina. Seguire l'asse della rotella di regolazione della tensione per localizzare la vite di bloccaggio sulla parte inferiore della macchina.

Passo 4 - Regolare la tensione della cinghia

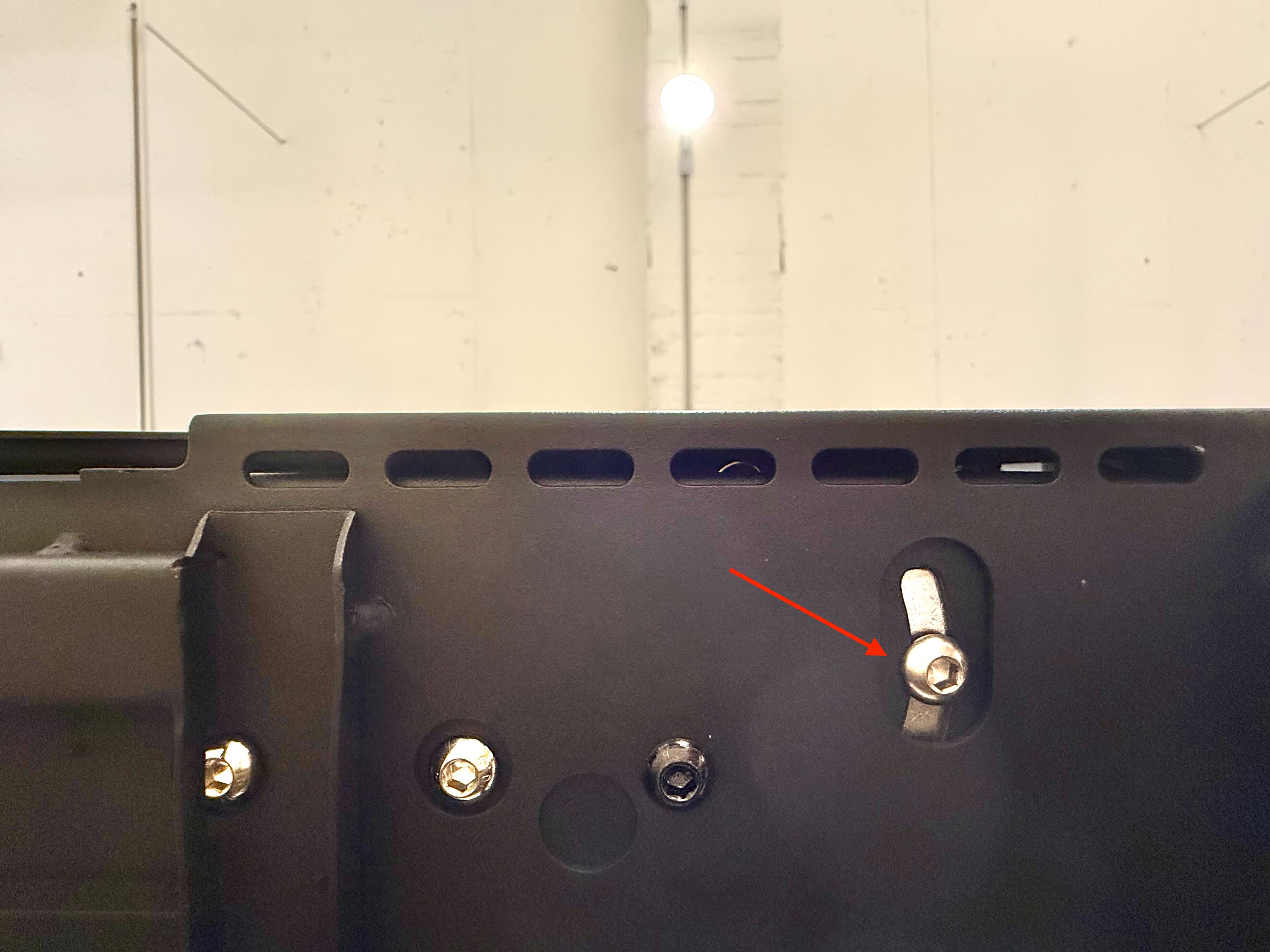

4-1 Allentare la vite di bloccaggio

Utilizzando la chiave esagonale da 4 mm, allentare leggermente la vite di bloccaggio di circa un giro e mezzo. Non è necessario rimuoverla completamente.

4-2 Spostare la rotella di regolazione della tensione

Con la vite di bloccaggio allentata, posizionare la chiave esagonale da 4 mm sulla vite e contemporaneamente spingere la struttura della rotella di regolazione della tensione all'interno della macchina. Questo permette alla rotella di tensione della cinghia di scorrere avanti e indietro.

4-3 Serrare la vite di bloccaggio

Una volta trovata la posizione appropriata, serrare nuovamente la vite di bloccaggio con la chiave esagonale da 4 mm. Assicurarsi che sia ben fissata e che non si allenti autonomamente.

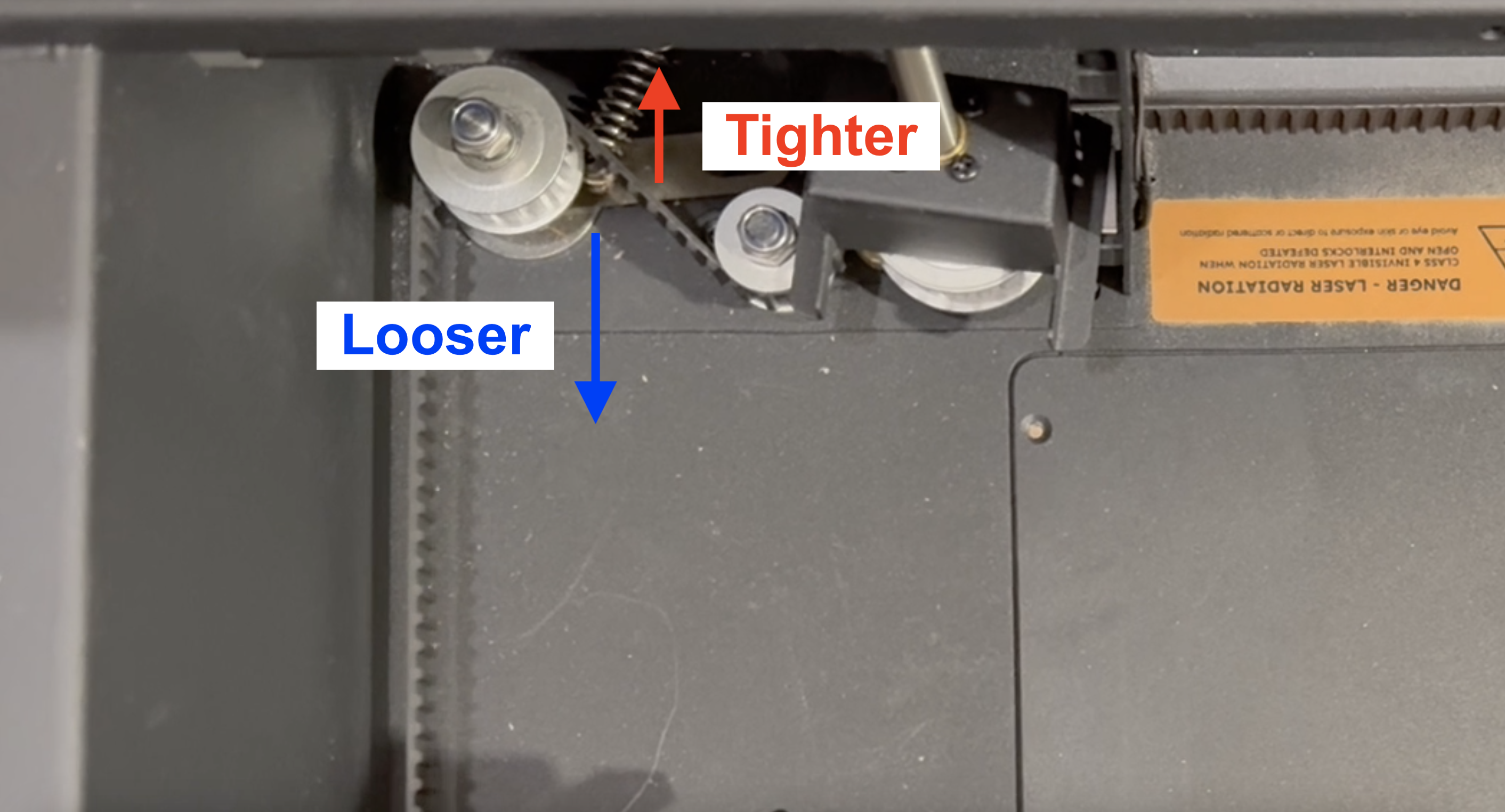

• Spostando la rotella di tensione nella direzione della freccia blu si allenta la cinghia.
• Spostando la rotella di tensione nella direzione della freccia rossa si tende la cinghia.

Passo 5 - Verifica

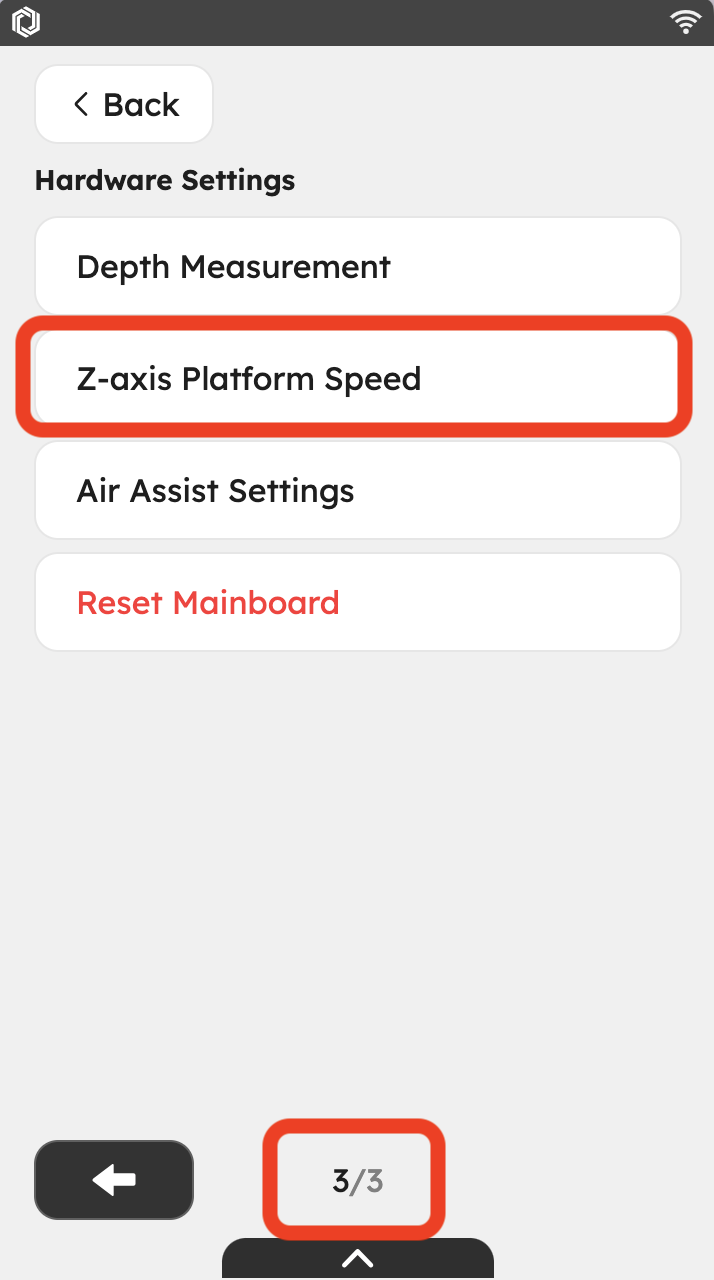

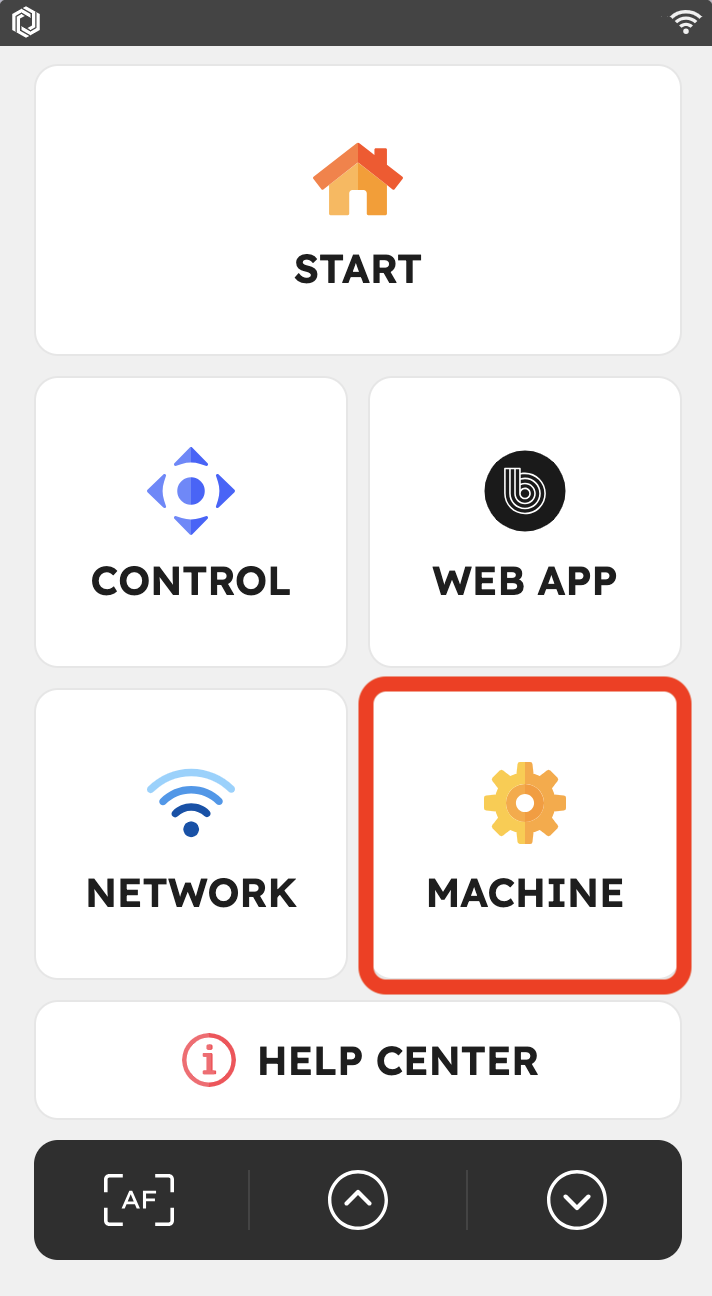

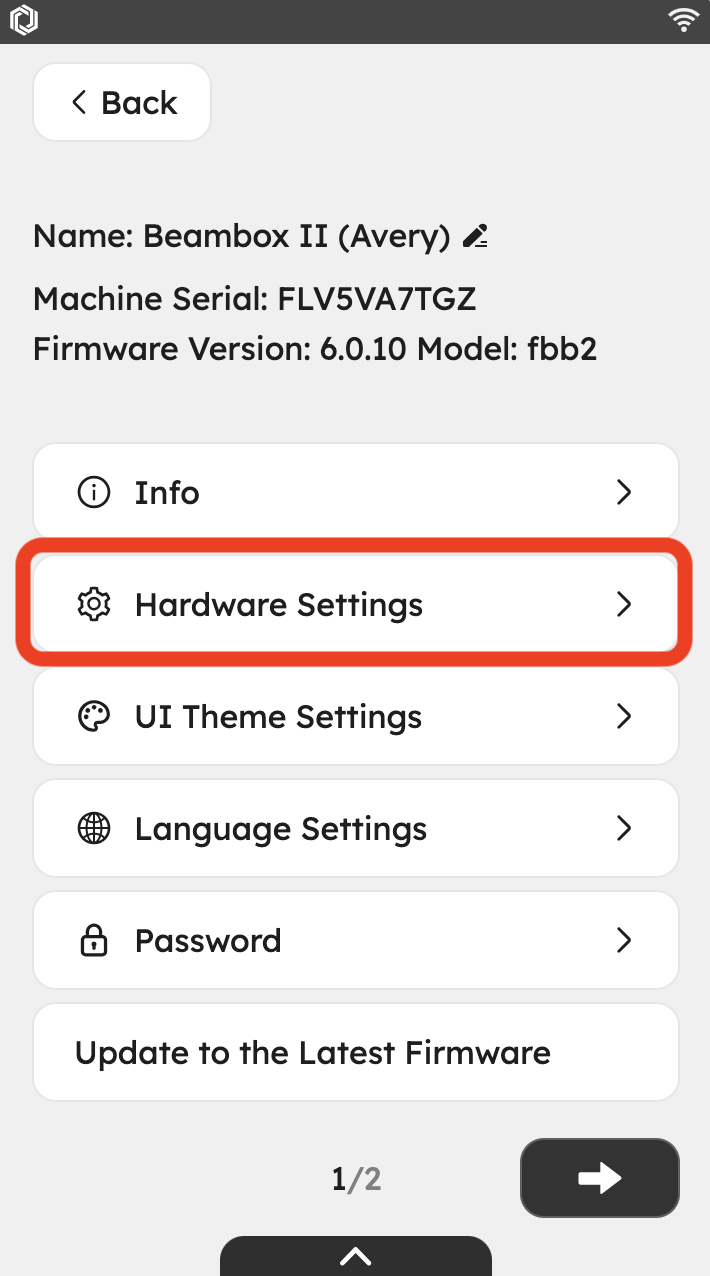

Dopo la regolazione, riposizionare il piano a nido d'ape e la staffa della piattaforma. Assicurarsi di eseguire il "Test di velocità della piattaforma dell'asse Z" nelle impostazioni hardware per verificare che la piattaforma di sollevamento si muova fluidamente. Se non funziona correttamente, ripetere il Passo 4 per regolare nuovamente la tensione della cinghia.

D1. Come posso verificare se la piattaforma di sollevamento funziona correttamente?

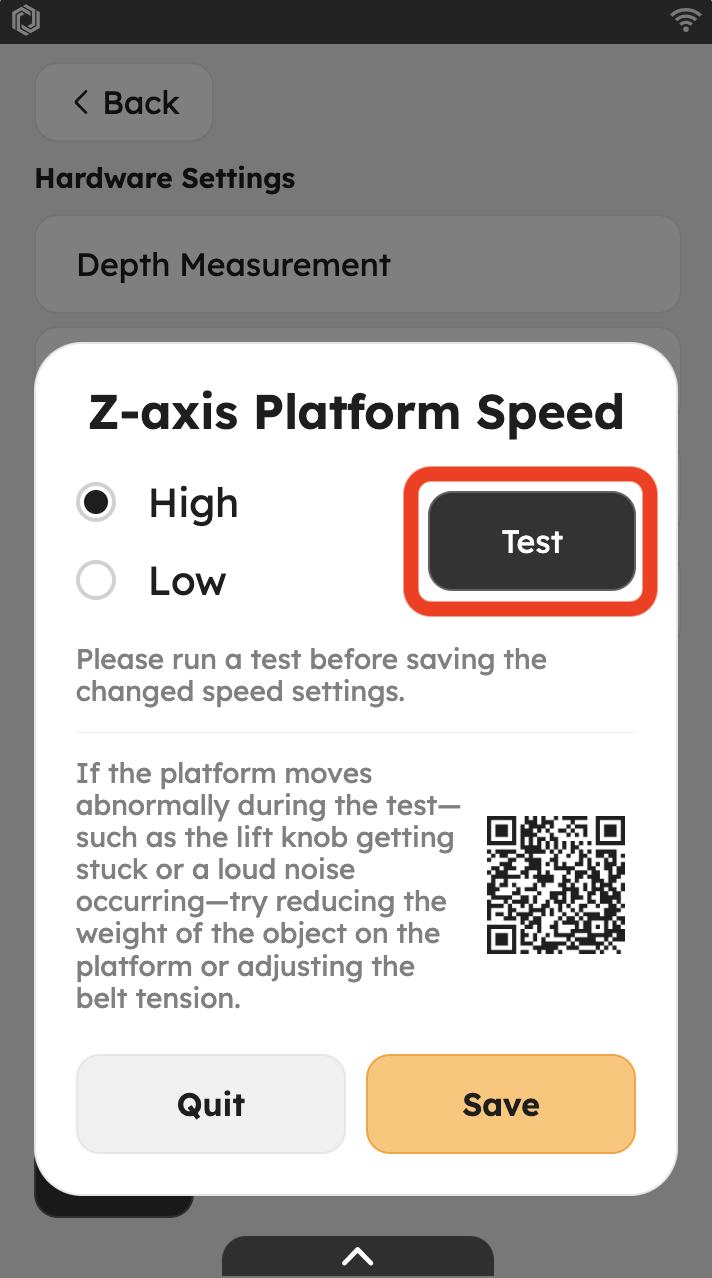

Quando si preme il pulsante "Test" la piattaforma di sollevamento dell'asse Z si sposterà prima nella posizione inferiore per l'azzeramento. Dopo l'azzeramento, si solleverà e si abbasserà una volta alla velocità impostata. Durante il processo di azzeramento e sollevamento, osservare la manopola sul lato inferiore sinistro della macchina per verificare se ruota normalmente. Se lo fa, la regolazione della tensione della cinghia è corretta.

D2. È necessario utilizzare una velocità elevata per il test?

Non necessariamente. Se un test a bassa velocità funziona senza problemi, è possibile utilizzare semplicemente l'impostazione a bassa velocità. Solo se si necessitano velocità più elevate (ad esempio, quando si utilizza l'incisione su superfici curve), si consiglia di impostare la velocità alta.

I fattori che influenzano la stabilità dell'asse Z includono la velocità del motore, il peso sulla piattaforma e la tensione della cinghia. Per mantenere la stabilità ad alte velocità, di solito si riduce il carico della piattaforma e si allenta leggermente la tensione della cinghia. Tuttavia, se la cinghia è troppo allentata, potrebbe saltare o perdere denti durante il sollevamento. Pertanto, la velocità e la tensione ottimali dipendono dalle specifiche esigenze dell'applicazione.
