Descrizione

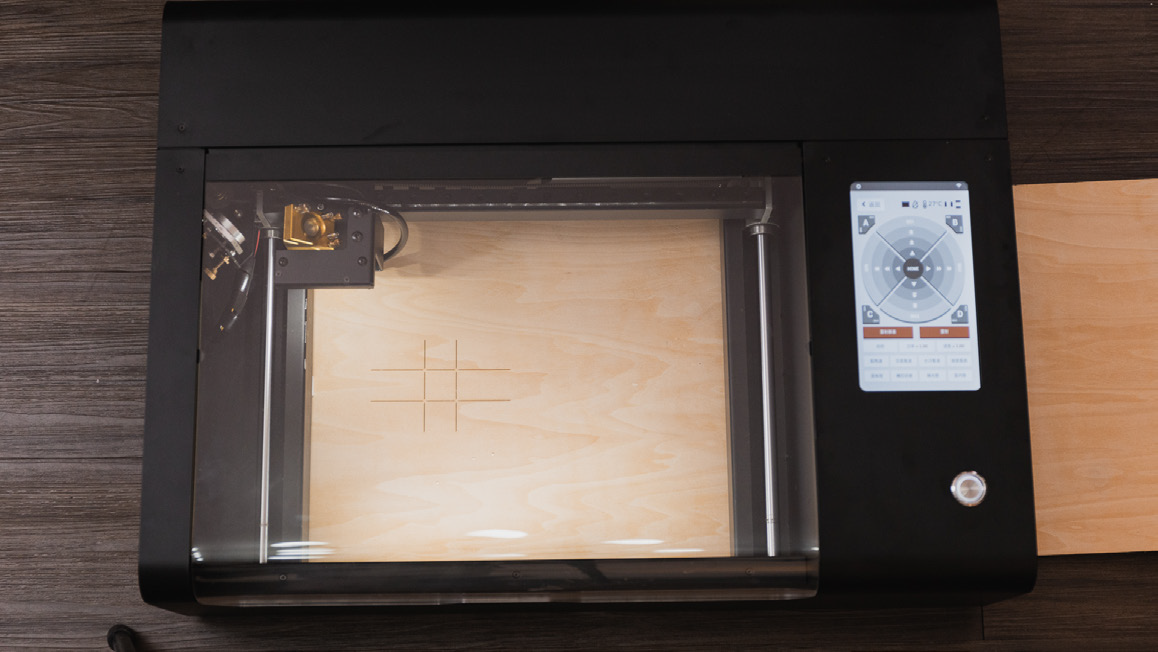

Questo articolo ti guiderà attraverso il processo di avvio di un'attività di incisione con l'alimentatore automatico.

Disimballaggio:

Pacchetto alimentatore automatico
#	Nome dell'articolo	Descrizione	Q.tà
1	Alimentatore	La parte principale che controlla il movimento del materiale e il percorso di incisione.	1 pz
2	Guida	La parte con ruote a sfera bianche integrate, che consentono al materiale di scorrere agevolmente.	5 pz
3	Trave di fissaggio della guida	Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura.	1 pz
4	Cinghia	È la cinghia dentata che verrà montata sull'alimentatore, responsabile del suo movimento.	1 pz
5	Morsetto per cinghia	È il dispositivo di ritenzione utilizzato per fissare la posizione della cinghia.	2pz
6	Connettore per binario	Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore.	6pz
7	Rulli guida laterali	Servono a limitare lo spostamento del materiale nella direzione errata.	1 set
8	Piattaforma per rulli guida laterali	È la piattaforma su cui si posizionano i rulli. La posizione delle piattaforme può essere regolata in base alle dimensioni del materiale.	2pz
9	Rialzo per binario	Può essere considerato come un piedino utilizzato per sollevare la struttura.	5 pz
10	Adattatore	È l'adattatore del cavo con uno slot per il cavo della macchina e l'altro per il cavo dell'alimentatore.	1 pz
11	Magnete per binario	Lo scopo di questo componente è limitare la posizione del materiale in modo simile ai rulli. Viene anche utilizzato per fissare la struttura alla macchina.	4 pezzi
12	Staffa di posizionamento a L	Il magnete verrà installato sulla staffa per aderire alla macchina.	2pz
13	Dado a T M5	Sarà il dado per il magnete.	4 pezzi
14	Morsetto per guida	Questo verrà utilizzato per fissare il sistema sulla macchina. Alcuni sistemi non richiedono questa parte.	1 pz
15	Cavo	Il cavo per collegare la macchina all'adattatore.	1 pz
16	Vite M5*6	Vite corta	6pz
17	Vite M5*12	Vite media	6pz
18	Vite M5*22	Vite lunga	6pz
19	Cacciavite esagonale M4	Questo utensile viene utilizzato per l'installazione del sistema.	1 pz
20	Chiave esagonale da 2,5 mm	Questo utensile viene utilizzato per l'installazione del sistema.	1 pz
21	Chiave esagonale da 2 mm	Questo utensile viene utilizzato per l'installazione del sistema.	1 pz
22	Chiave a forchetta da 10 mm	Questo utensile viene utilizzato per regolare o sostituire la ruota dell'alimentatore.	1 pz
23	Ruota a sfera bianca	Questa è la ruota di ricambio per le ruote a sfera bianche integrate nelle guide.	3 pezzi

Passo 1

Installare il kit Open Bottom di beamo. Consultare il link sottostante.
beamo - Open Bottom Kit

Passo 1.1

Installare l'accessorio Laser Shutter di beamo.
(Si prega di saltare questo passaggio — l'accessorio sarà disponibile a breve.)

Passo 2

Dopo aver installato il kit Open Bottom, spegnere la macchina e scollegare il cavo di alimentazione.

Passo 3

Individuare la guida principale (quella con la cinghia) e rimuovere i connettori della guida.
(Altri connettori potrebbero trovarsi su altre guide.)

Passo 4

Allentare la cinghia e individuare il lato lungo.
Allentare il fermo della cinghia utilizzando la chiave a brugola piccola.

Lato Corto della Cinghia	Lato Lungo della Cinghia

Nel frattempo, si prega di stringere il fermo della cinghia sul lato corto.

Passo 5

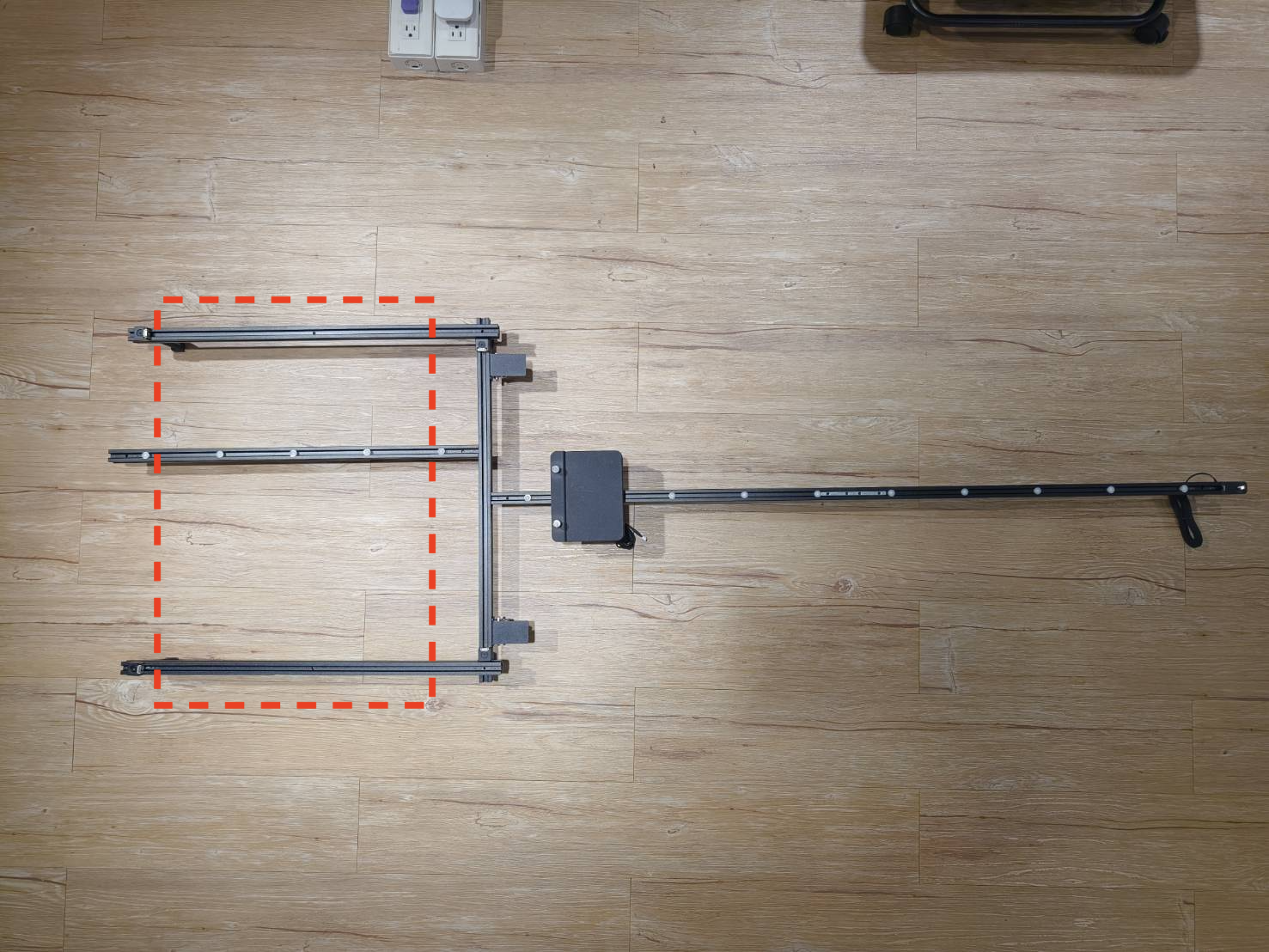

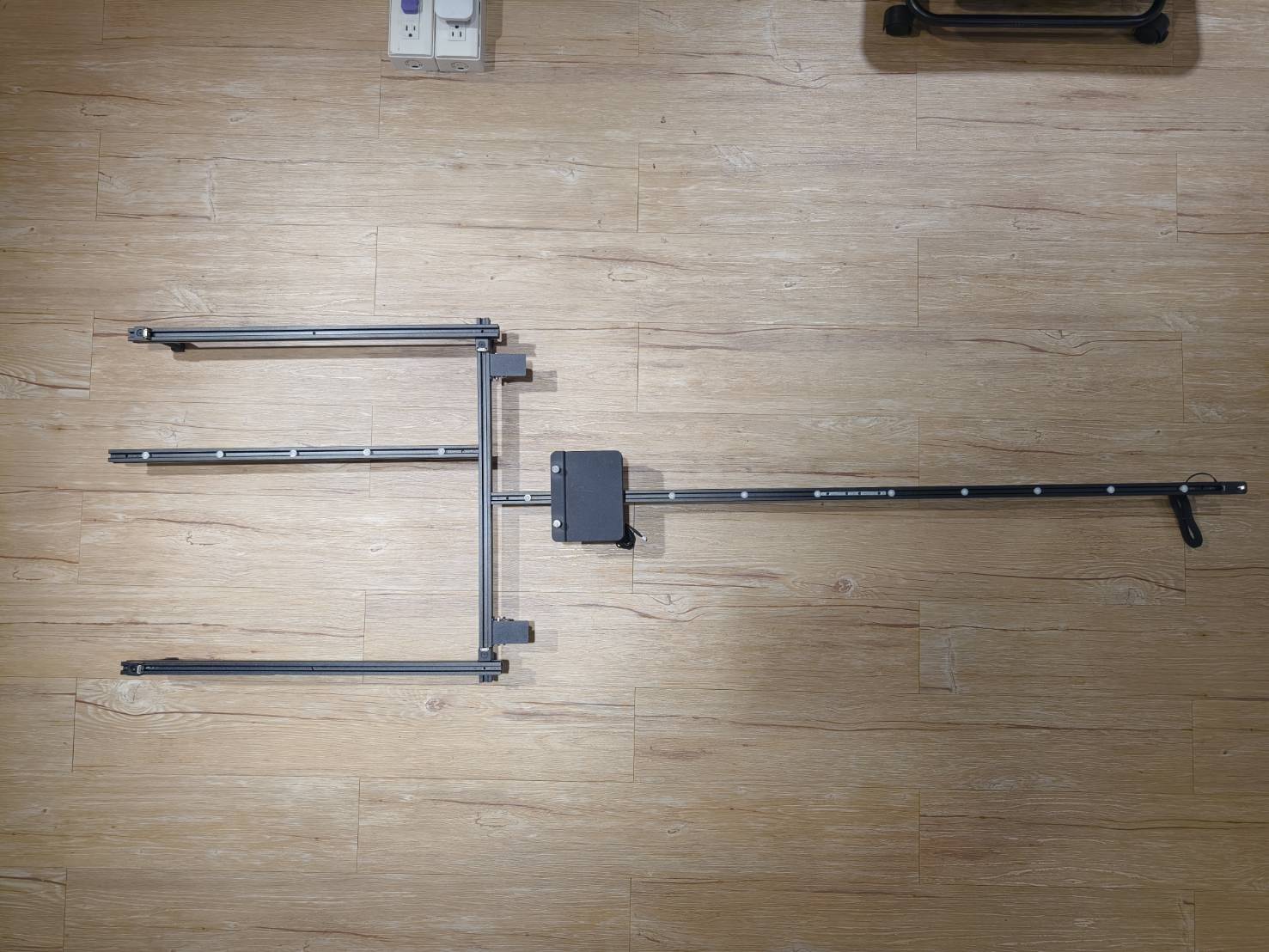

Preparare l'alimentatore e la guida principale.

Inserire la guida principale nella puleggia con il lato lungo della cinghia entrante per primo.
Agganciare la cinghia verso l'alto sull'ingranaggio e guidarla verso il basso, formando una forma a punta.
È fondamentale inserirla in questa direzione, assicurandosi che il lato lungo della cinghia rimanga sullo stesso lato della superficie piana dell'alimentatore.

Passo 6

Preparare due connettori per guide e una guida di estensione (con ruote a sfera bianche).

Ogni blocco ha quattro viti. Fissare due viti sulla guida principale e due sulla guida di estensione per ottenere un serraggio saldo.

(Nota: Assicurarsi che la guida di estensione abbia ruote bianche, poiché queste servono per il movimento degli alimentatori. I connettori devono essere posizionati sullo stesso lato delle ruote bianche e nella parte inferiore di esse.)

Passo 7

Fissare la cinghia sul lato lungo con il fermo della cinghia rimosso in precedenza.
(Assicurarsi che la cinghia sia ben tesa prima di fissarla.)

Verificare che la cinghia sia correttamente agganciata sulla puleggia. In caso contrario, rimuovere il fermo della cinghia e reinserire l'alimentatore.

Passo 8

Preparare 1 trave di fissaggio per guida e 1 vite lunga (M5x22).

Collegare la trave di fissaggio alla guida dell'alimentatore e installarla utilizzando il foro della vite al centro della trave.

Passo 9

Preparare una guida e una vite M5x22.

Fissare la guida alla trave vicino al foro centrale della vite.

Passo 10

Preparare 2 rialzi per guide e 2 viti medie (M5x12).

Installare i rialzi per guide su entrambi i lati della trave di fissaggio della guida, con la vite serrata a mano rivolta verso il lato dell'alimentatore.

Passo 11

Preparare due guide.

Installare le due guide sopra le gambe di supporto su entrambi i lati, con i rulli bianchi rivolti verso il basso. Fissarle utilizzando le viti serrate a mano.

Passo 12

Preparare 2 rialzi per guide.

Installare i rialzi per guide sotto i bordi delle guide su entrambi i lati e fissarli utilizzando viti serrate a mano.

Passo 13

Preparare 1 rialzo per guida e 1 vite M5\*12.

Quindi, installare il rialzo per guida nella parte posteriore della guida.

Passo 14

Preparare 2 magneti per guide e viti M5\*22.

Installare i magneti per guide sul bordo superiore dei due lati della guida, assicurandosi che il lato magnetico argentato sia rivolto verso l'alimentatore.

Passo 15

Preparare 2 magneti per guide, 2 viti medie (M5x12) e 2 dadi a T.

Combinare i dadi e le viti, ma non serrarli completamente; assicurarsi solo che le viti siano inserite.

Quindi, installare i blocchi magnetici sopra la trave di fissaggio della guida, fissandoli temporaneamente. La loro posizione verrà regolata nelle fasi successive.

Se l'intera struttura non è in bolla o la superficie del piano di lavoro non è piana, è possibile regolare l'altezza dei supporti di rialzo.

Passo 16

Preparare due piattaforme per i rulli di guida laterale.

Quindi installarle sulla trave di fissaggio della guida centrale, rivolte all'indietro, verso il lato dell'alimentatore.

Le piattaforme possono essere spostate in base alla larghezza del materiale, come verrà spiegato più avanti in questo articolo.

Passo 18

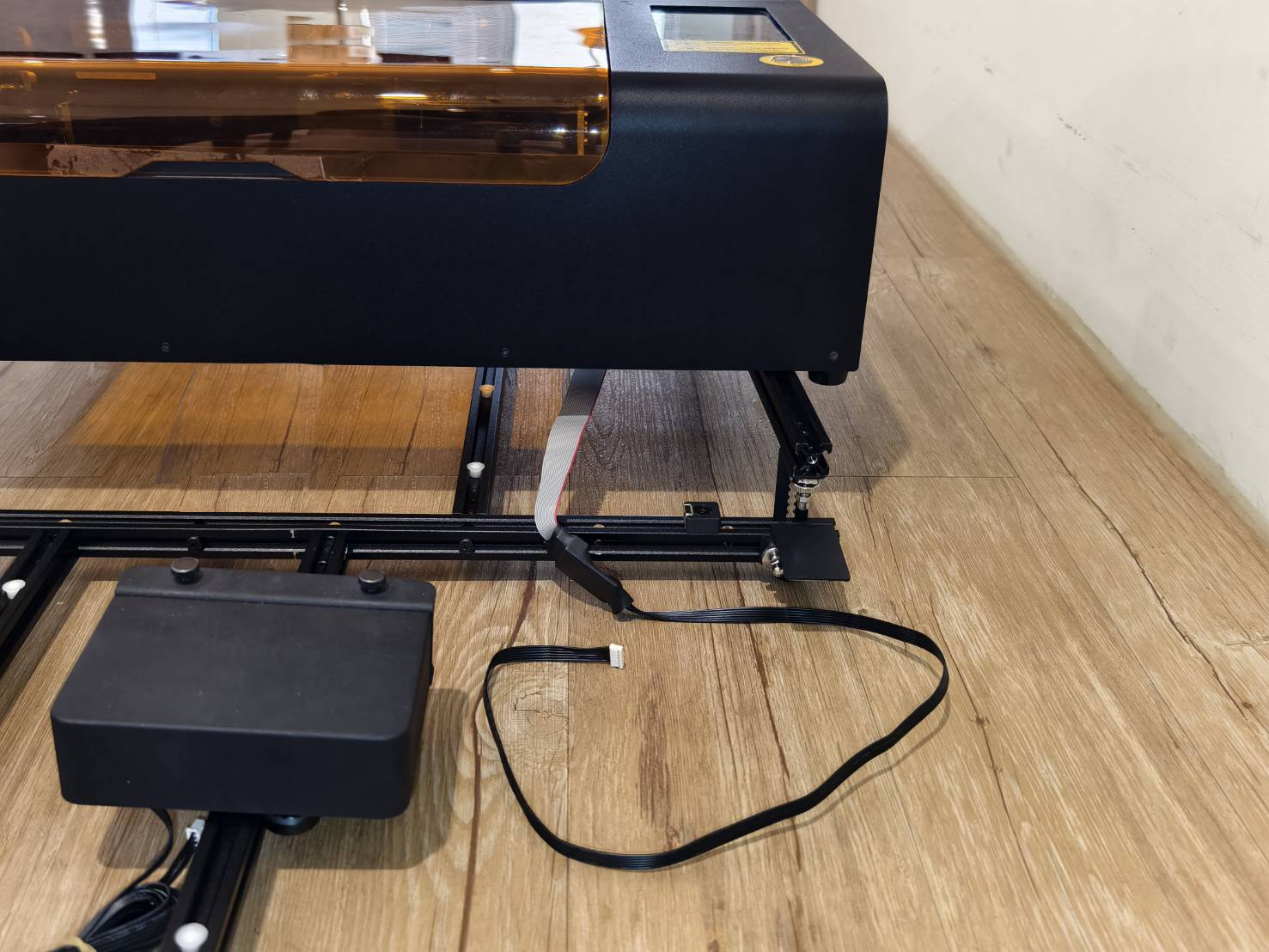

Estrarre il cavo di collegamento.

Collegare il connettore del cavo grigio alla parte inferiore della macchina.

Passo 19

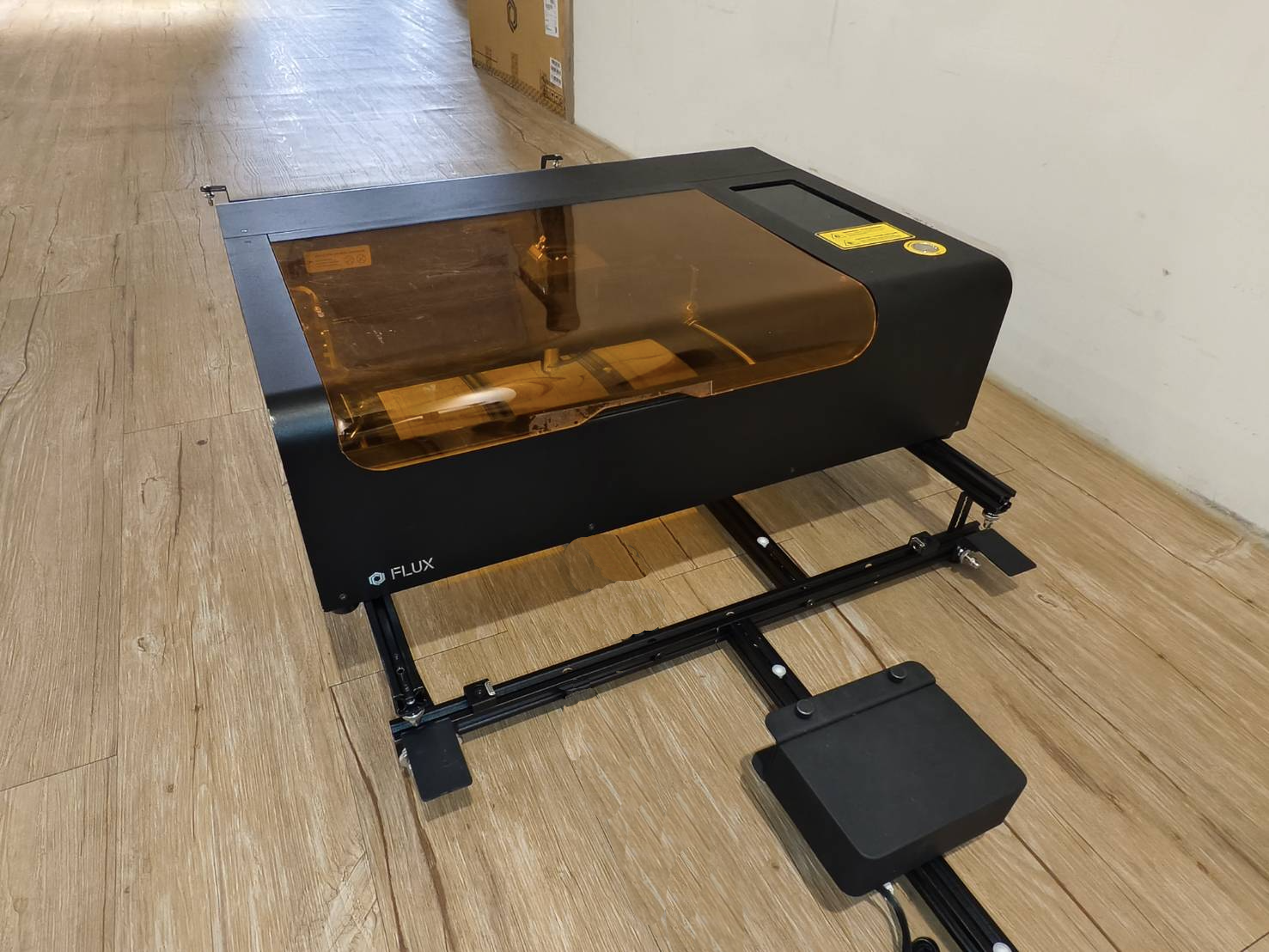

Posizionare la macchina sull'alimentatore, come mostrato nell'immagine sottostante. (Assicurarsi che la posizione sia corretta.)

Passo 20

Individuare l'adattatore, inserire l'altra estremità del cavo di collegamento nella scatola, quindi collegare l'adattatore alla macchina.

Passo 21

Se è presente una fascetta sul cavo di collegamento dell'alimentatore, tagliarla.

Collegare il cavo dell'alimentatore all'adattatore.

Passo 22

Posizionare il materiale, assicurarsi che sia allineato con l'alimentatore, quindi serrare le viti a testa zigrinata per fissarlo.

Spingere e tirare il materiale avanti e indietro per verificare, osservando l'aspetto del materiale sotto il coperchio inferiore della macchina per confermare che sia in piano.

Passaggio 23

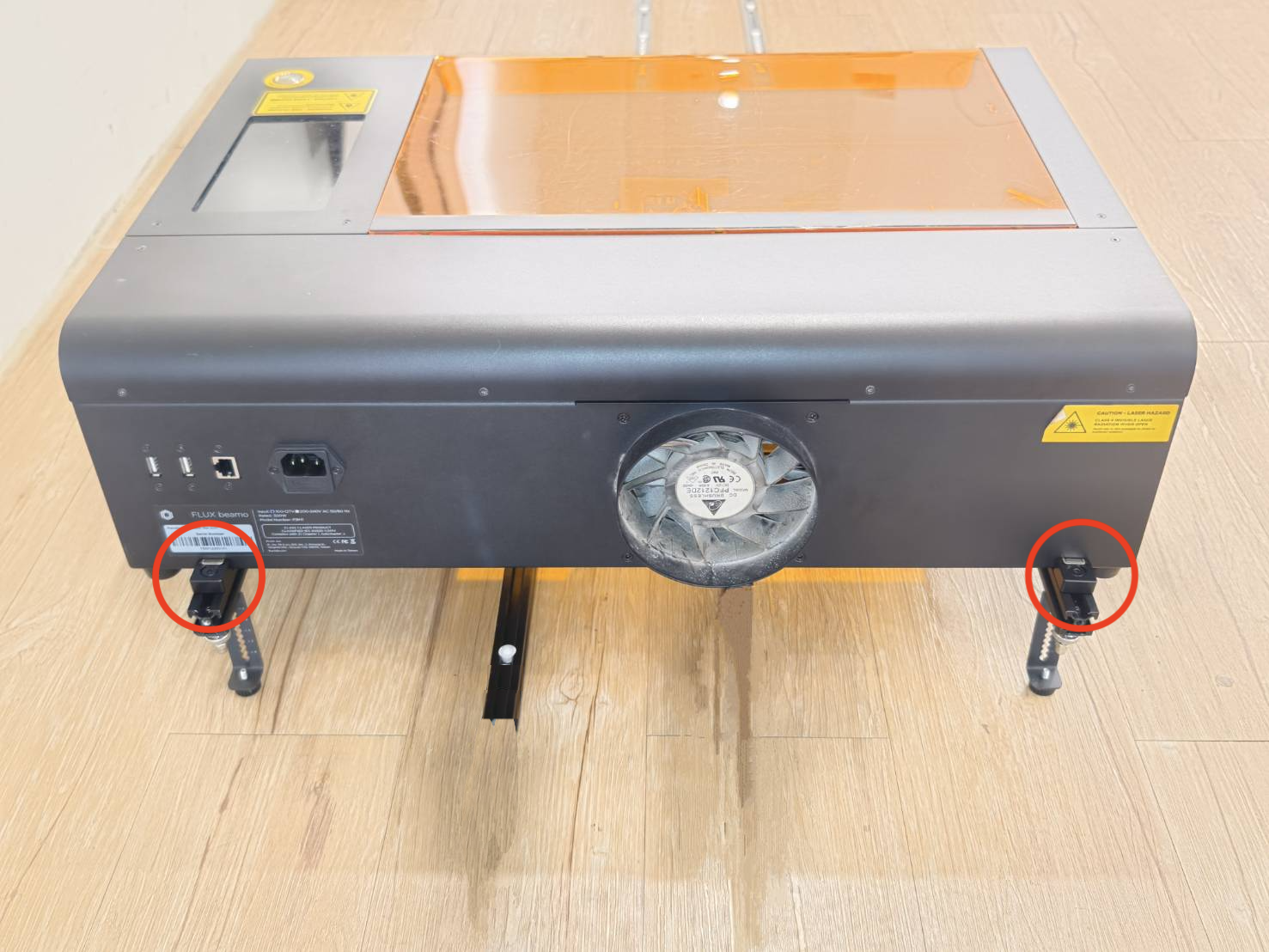

Regolare la posizione dei magneti della guida di arresto installati nel passaggio 15. C23調整限位磁鐵塊.gif

Regolare la posizione della piattaforma del rullo di guida laterale seguendo il video sottostante, allineandola a filo con il bordo esterno del magnete della guida di arresto.

Installare i rulli. I rulli a molla possono essere montati sia a sinistra che a destra senza restrizioni. Il loro scopo principale è prevenire lo spostamento del materiale.

Installazione invertita (per materiali con spessore inferiore a 5 mm)


Installazione normale (per materiali con spessore superiore a 5 mm)

Passaggio 24

Accendere la macchina.

Assicurarsi che il blocco di sicurezza sia inserito nella parte posteriore della macchina.

Passaggio 25

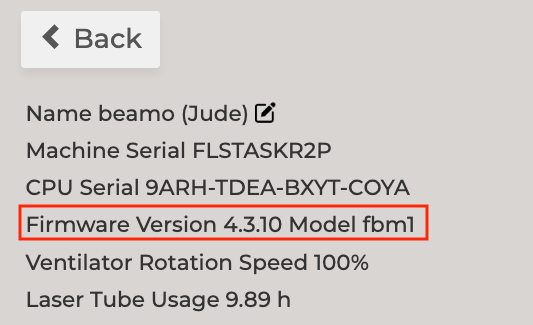

Assicurarsi di utilizzare le seguenti versioni di software e firmware.

Versione di Beam Studio 2.5.3 o superiore (Tutorial)	Versione del firmware 4.3.10 o superiore. (Tutorial)

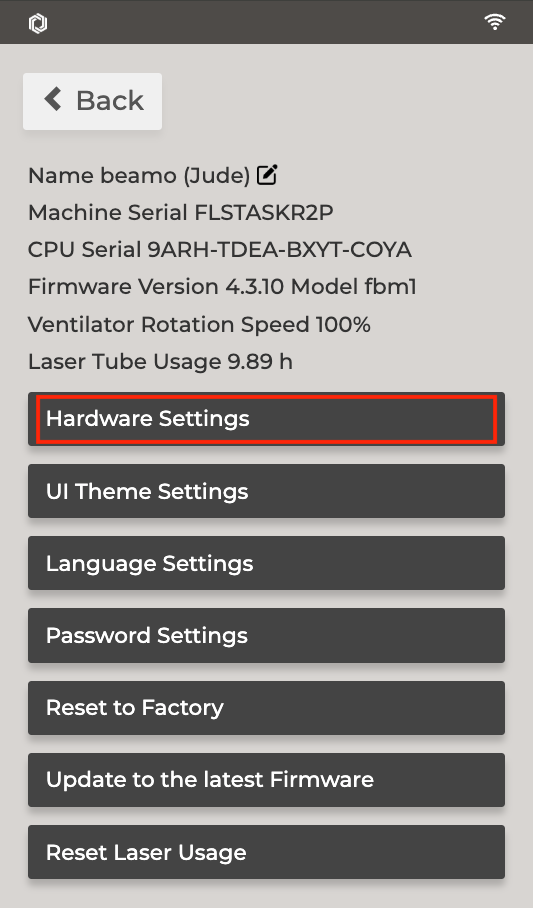

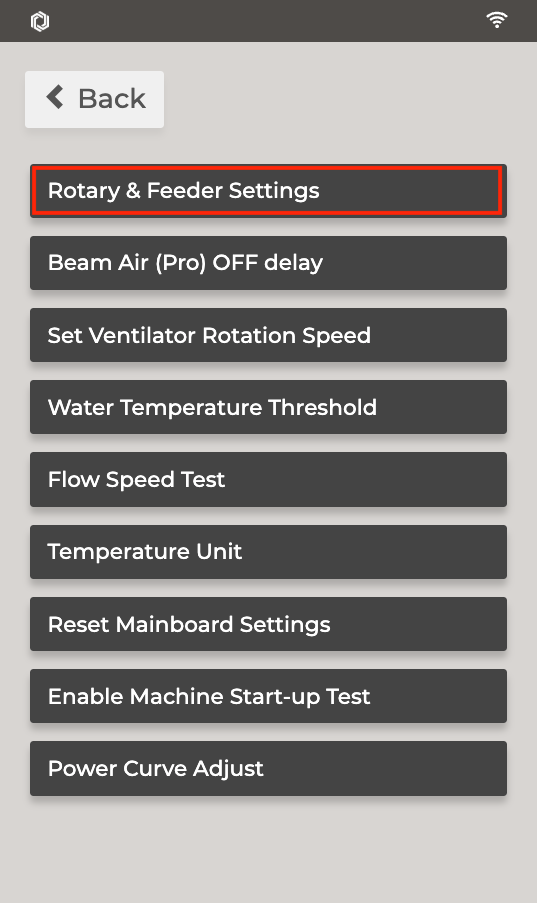

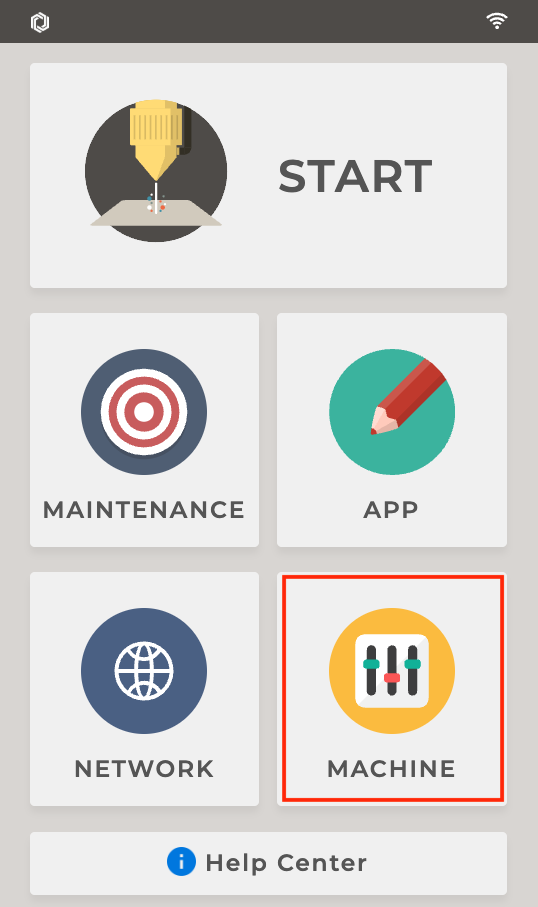

Accedere a "Impostazioni hardware" per attivare la funzione dell'alimentatore.

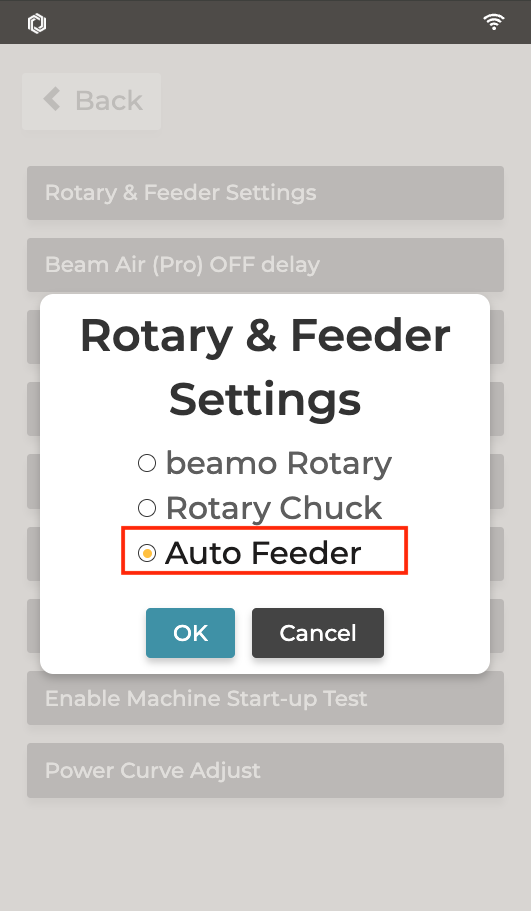

(Machine >> Hardware Settings >> Rotary & Alimentatore Settings >> Auto Alimentatore)

Passaggio 26

Eseguire la messa a fuoco, manualmente o automaticamente.

Passaggio 27

Spostare la testa laser nell'area da incidere o tagliare, quindi chiudere il coperchio.

Passaggio 28

Avviare Beam Studio e aprire le Impostazioni documento.
Impostare la Posizione iniziale sulla Posizione corrente e posizionarla in alto a sinistra.
Attivare la funzione "Fondo aperto".
Attivare la funzione Alimentatore automatico e inserire la lunghezza approssimativa del materiale.

Passaggio 29

Importare o creare un file.

Impostare i parametri corretti in base al materiale utilizzato.

Passaggio 30

Utilizzare "Inquadratura" per visualizzare in anteprima il percorso di incisione.

Passaggio 31

Avviare il lavoro.

Passaggio 32

Verificare il risultato.

Se le dimensioni del risultato sono diverse dal tuo progetto, utilizza la funzione "Scala" nelle Impostazioni documento di Beam Studio e riprova.

Questa funzione può essere utilizzata per ingrandire o ridurre proporzionalmente le dimensioni del progetto.

Ad esempio, se il rettangolo è impostato a 50 cm ma il risultato è di 25 cm, imposta la "Scala" a 2, così il risultato verrà ingrandito di un fattore 2. (25 cm x 2 = 50 cm >> Risultato)
Un altro esempio: se il rettangolo è impostato a 50 cm, ma il risultato è di 100 cm, imposta la "Scala" a 0.5, così il risultato verrà ridotto di un fattore 0.5. (100 cm x 0.5 = 50 cm >> Risultato)
