Descrizione
Questa guida ti mostrerà come avviare un'operazione di incisione con l'alimentatore automatico.
Disimballaggio:
| Pacchetto alimentatore automatico | |||
| # | Nome dell'articolo | Descrizione | Q.tà |
| 1 | Alimentatore | La parte principale che controlla il movimento del materiale e il percorso di incisione. | 1 pz |
| 2 | Guida | La parte con ruote a sfera bianche integrate, che permette al materiale di scorrere agevolmente. | 5 pz |
| 3 | Trave di fissaggio della guida | Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura. | 1 pz |
| 4 | Cinghia | È la cinghia dentata che verrà montata sull'alimentatore, responsabile del suo movimento. | 1 pz |
| 5 | Morsetto della cinghia | È il dispositivo di ritenzione utilizzato per fissare la posizione della cinghia. | 2pz |
| 6 | Connettore del binario | Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore. | 6pz |
| 7 | Rulli guida laterali | Sono utilizzati per impedire al materiale di deviare nella direzione sbagliata. | 1 set |
| 8 | Piattaforma per rulli guida laterali | È la piattaforma su cui si appoggiano i rulli. La posizione delle piattaforme può essere regolata in base alle dimensioni del materiale. | 2pz |
| 9 | Rialzo per binario | Può essere considerato come un piedino utilizzato per sollevare la struttura. | 5 pz |
| 10 | Adattatore | È l'adattatore del cavo con uno slot per il cavo della macchina e l'altro per il cavo dell'alimentatore. | 1 pz |
| 11 | Magnete per binario | Lo scopo di questo componente è limitare la posizione del materiale in modo simile ai rulli. Viene anche utilizzato per fissare la struttura alla macchina. | 4 pezzi |
| 12 | Staffa di posizionamento a L | Il magnete verrà installato sulla staffa per aderire alla macchina. | 2pz |
| 13 | Dado a T M5 | Sarà il dado per il magnete. | 4 pezzi |
| 14 | Morsetto per guida | Questo verrà utilizzato per fissare il sistema sulla macchina. Alcune configurazioni non richiedono questa parte. | 1 pz |
| 15 | Cavo | Il cavo per collegare la macchina all'adattatore. | 1 pz |
| 16 | Vite M5*6 | Vite corta | 6pz |
| 17 | Vite M5*12 | Vite media | 6pz |
| 18 | Vite M5*22 | Vite lunga | 6pz |
| 19 | Cacciavite esagonale M4 | Questo utensile viene utilizzato per l'installazione del sistema. | 1 pz |
| 20 | Chiave esagonale da 2,5mm | Questo utensile viene utilizzato per l'installazione del sistema. | 1 pz |
| 21 | Chiave esagonale da 2mm | Questo utensile viene utilizzato per l'installazione del sistema. | 1 pz |
| 22 | Chiave a forchetta da 10mm | Questo utensile viene utilizzato per regolare o sostituire la ruota dell'alimentatore. | 1 pz |
| 23 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3pz |
| Pacchetto di estensione | |||
| # | Nome dell'articolo | Descrizione | Q.tà |
| 1 | Guida | La parte con ruote a sfera bianche integrate, che permette al materiale di scorrere agevolmente. | 6pz |
| 2 | Connettore del binario | Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore. | 6pz |
| 3 | Trave di fissaggio della guida | Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura. | 2pz |
| 4 | Rialzo per binario | Può essere considerato come un piedino utilizzato per sollevare la struttura. | 5 pz |
| 5 | Vite M5*6 | Vite corta | 8pz |
| 6 | Vite M5*22 | Vite lunga | 6pz |
| 7 | Vite M5*25 | Vite extra lunga | 4 pezzi |
| 8 | Cinghia da 3m (300mm) | Questa cinghia sostituirà quella originale quando si utilizza la configurazione più lunga. | 1 pz |
| 9 | Cavo di prolunga | Questo cavo servirà per estendere il cavo dell'alimentatore nella configurazione più lunga. | 1 pz |
| 10 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3pz |
Fase 1
Installare il kit Open Bottom di beamo. Consultare il link sottostante.
beamo - Open Bottom Kit
Fase 1.1
Installare l'accessorio Laser Shutter di beamo.
(Si prega di saltare questa fase — l'accessorio sarà disponibile a breve.)
Fase 2
Dopo aver installato il kit Open Bottom, spegnere la macchina e scollegare il cavo di alimentazione
Fase 3
Individuare la guida principale (quella con la cinghia) e rimuovere i connettori della guida.
(Altri connettori della guida potrebbero trovarsi in altre guide.)
Passo 4
Rilasciare la cinghia e individuare il suo lato lungo.
Allentare il fermo della cinghia utilizzando la chiave a brugola piccola.
| Lato Corto della Cinghia | Lato Lungo della Cinghia |
Nel frattempo, si prega di serrare il fermo della cinghia sul lato corto.
Passo 5
Preparare l'alimentatore e la guida principale.
Inserire la guida principale nella puleggia con il lato lungo della cinghia che entra per primo.
Agganciare la cinghia verso l'alto sull'ingranaggio e guidarla verso il basso, formando una forma a punta.
È fondamentale inserirla in questa direzione, assicurandosi che il lato lungo della cinghia rimanga sullo stesso lato della superficie piana dell'alimentatore.
Passo 6
Preparare due connettori per guide e una guida di estensione (con ruote a sfera bianche).

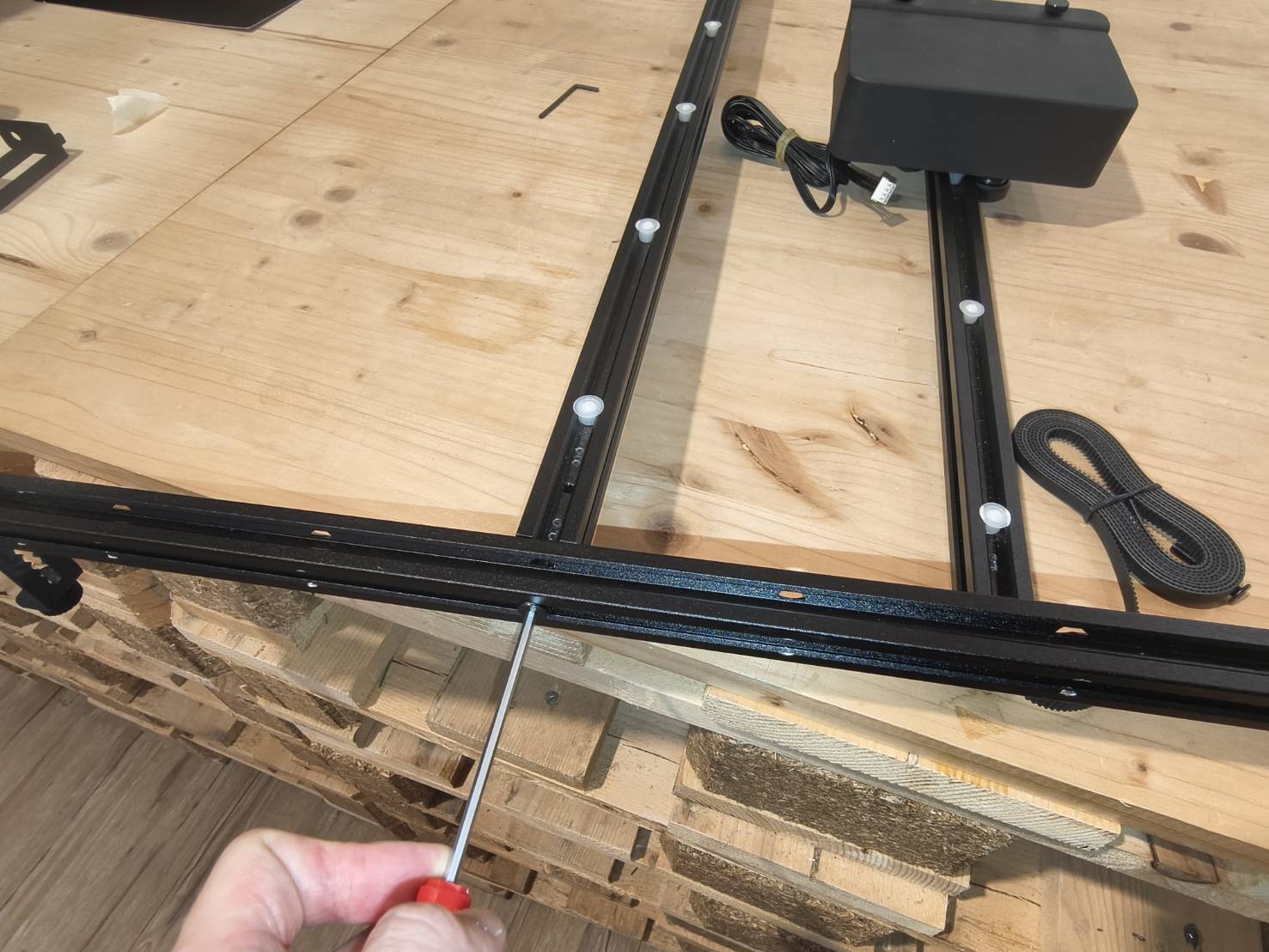

Ogni blocco ha quattro viti. Fissare due viti sulla guida principale e due sulla guida di estensione per ottenere un fissaggio saldo.
(Nota: Assicurarsi che la guida di estensione abbia ruote bianche, poiché queste servono per lo spostamento degli alimentatori. I connettori devono essere posizionati sullo stesso lato delle ruote bianche e nella parte inferiore di esse.)
Passo 7
Fissare la cinghia sul lato lungo con il fermo cinghia precedentemente rimosso.
(Assicurarsi che la cinghia sia ben tesa prima di fissarla.)
Verificare che la cinghia sia correttamente agganciata alla puleggia. In caso contrario, rimuovere il fermo cinghia e reinserire l'alimentatore.
Passo 8
Preparare 1 traversa di fissaggio e 1 vite lunga (M5x22).
Collegare la traversa di fissaggio alla guida dell'alimentatore e installarla utilizzando il foro centrale della traversa.
Passo 9
Preparare una guida e una vite M5x22.
Fissare la guida alla traversa in prossimità del foro centrale per la vite.
Passo 10
Preparare 2 rialzi per guide e 2 viti medie (M5x12).
Installare i rialzi per guide su entrambi i lati della traversa di fissaggio, con la vite serrata manualmente rivolta verso l'alimentatore.
Passo 11

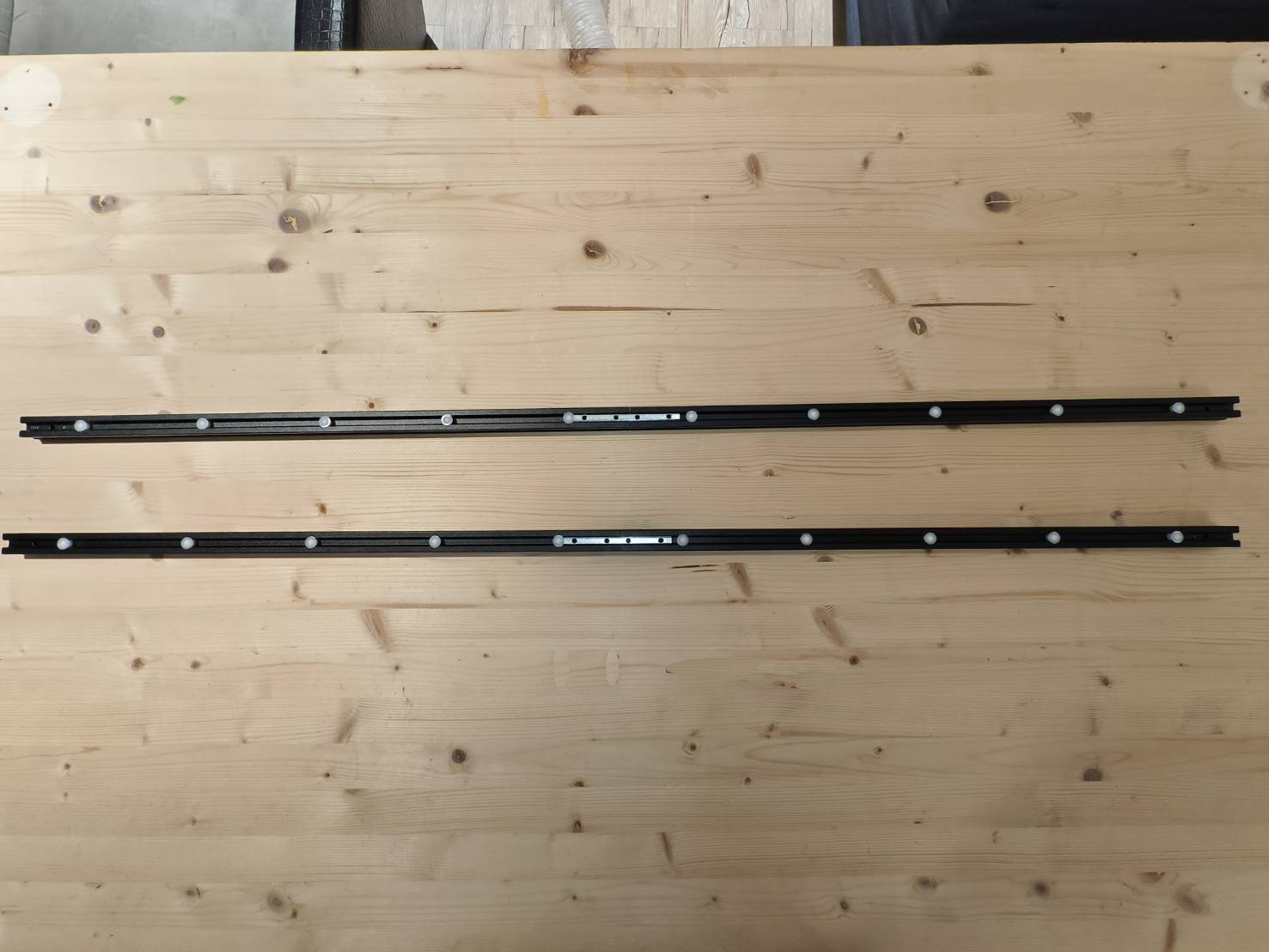

Preparare due guide.
Installare le due guide sopra le gambe di supporto su entrambi i lati, con i rulli bianchi rivolti verso il basso. Fissarle utilizzando le viti serrate manualmente.
Passo 12
Preparare 2 rialzi per guide.
Installare i rialzi per guide sotto i bordi delle guide su entrambi i lati e fissarli utilizzando viti serrate manualmente.
Passo 13
Preparare 2 magneti per guide e 2 viti lunghe (M5x22).
Installare i magneti per guide sul bordo superiore dei due lati delle guide, assicurandosi che il lato magnetico argentato sia rivolto verso l'alimentatore.
Passo 14
Preparare 2 magneti per guide, 2 viti medie (M5x12) e 2 dadi a T.
Unire i dadi e le viti, ma non serrarli completamente; assicurarsi solo che le viti siano inserite.
Quindi, installare temporaneamente i blocchi magnetici sulla parte superiore della trave di fissaggio della guida. La loro posizione verrà regolata nei passaggi successivi.
Se l'intera struttura non è a livello o la superficie del piano di lavoro non è piatta, è possibile regolare l'altezza dei supporti di rialzo.
Passo 15
Preparare due piattaforme per i rulli di guida laterali.
Quindi, installarle sulla trave di fissaggio della guida centrale, rivolte verso la parte posteriore e il lato dell'alimentatore.

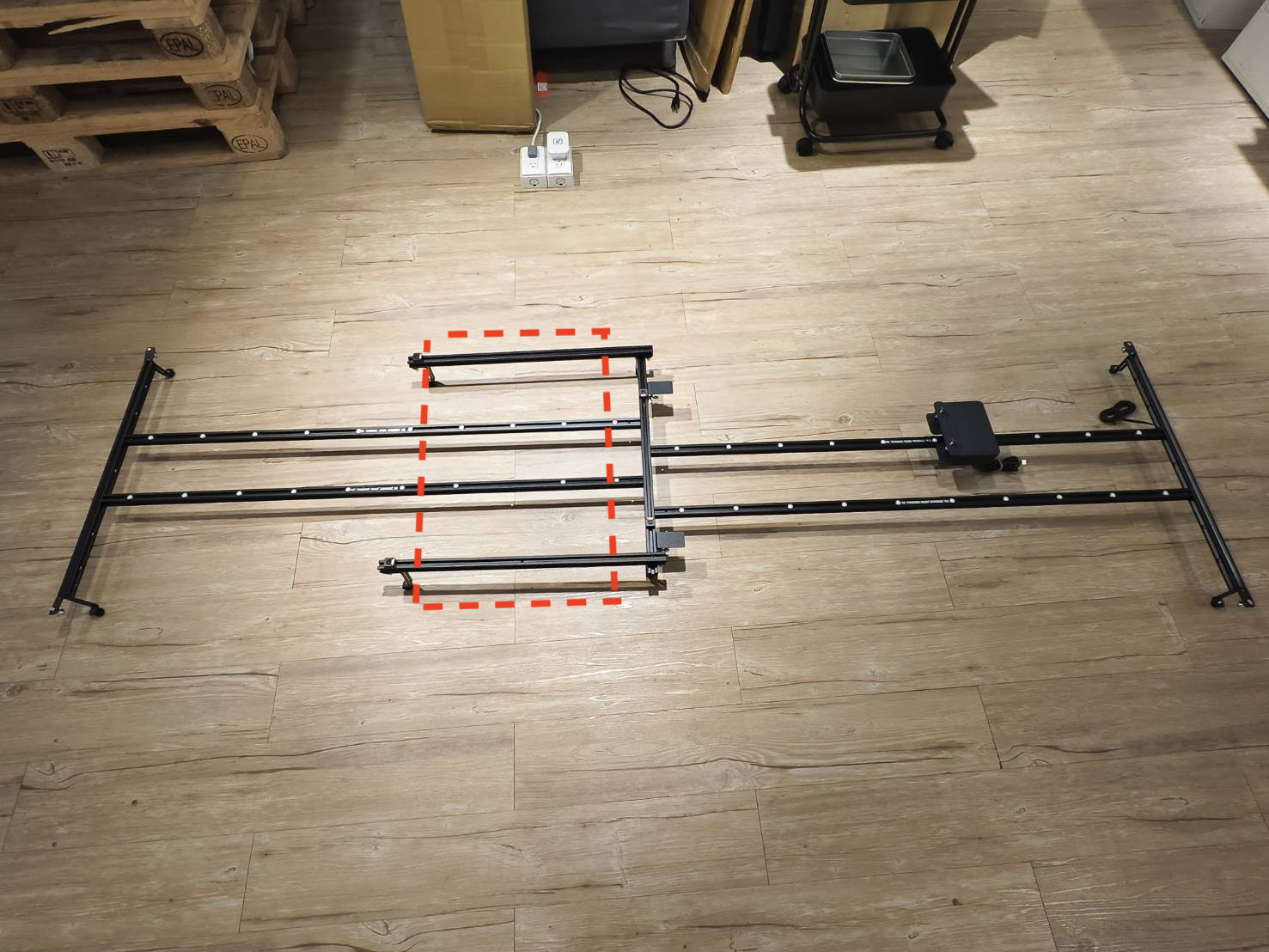

Si prega di installare prima le due piattaforme nelle posizioni più esterne.
Le piattaforme possono essere spostate in base alla larghezza del materiale, come verrà spiegato più avanti in questo articolo.
Passo 16
Preparare due connettori per guide e una guida di estensione (con ruote a sfera bianche).
Estendere la guida e il connettore della guida verso la parte posteriore.
Passo 17

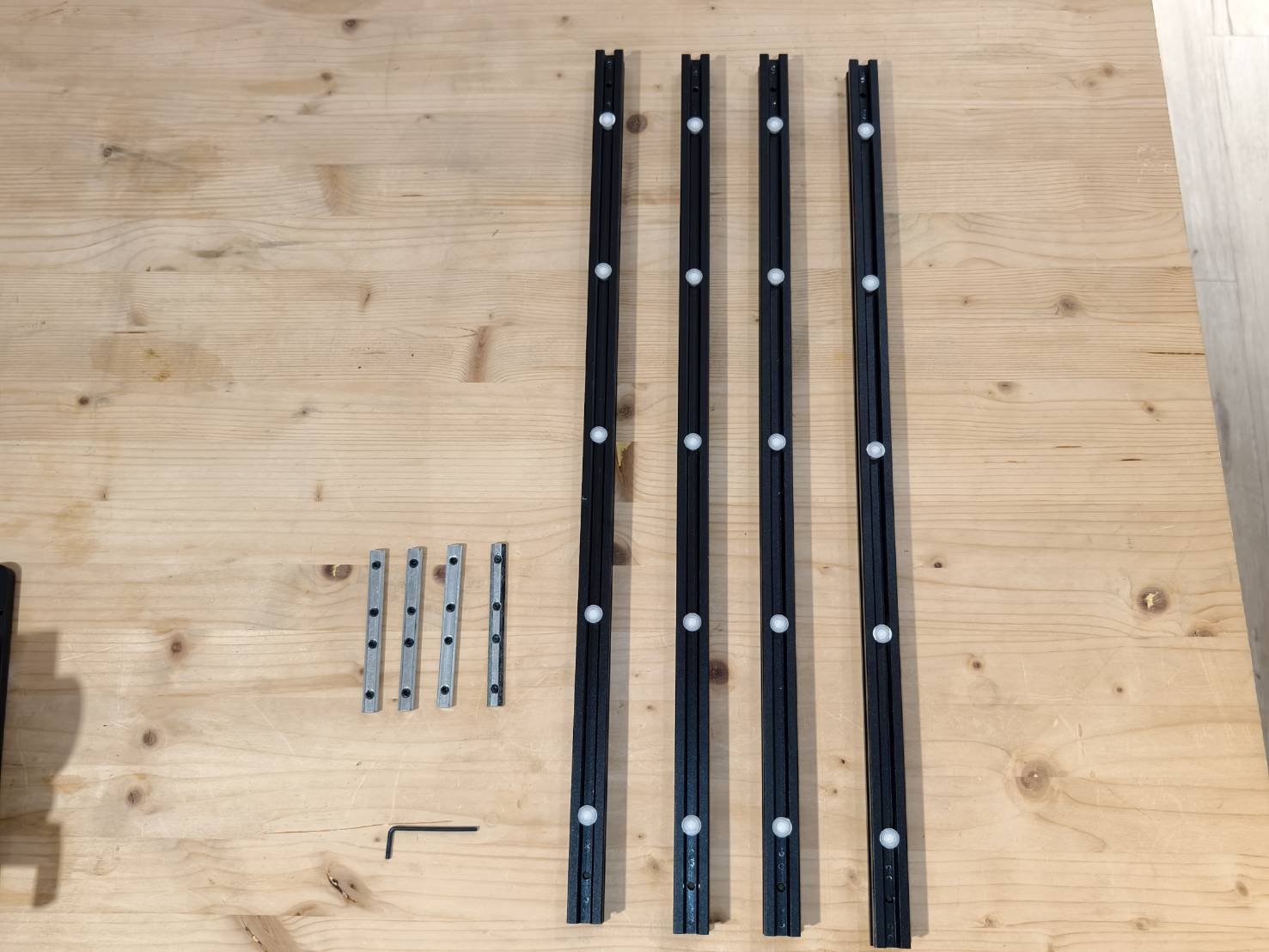

Preparare 4 guide e 4 connettori per guide.

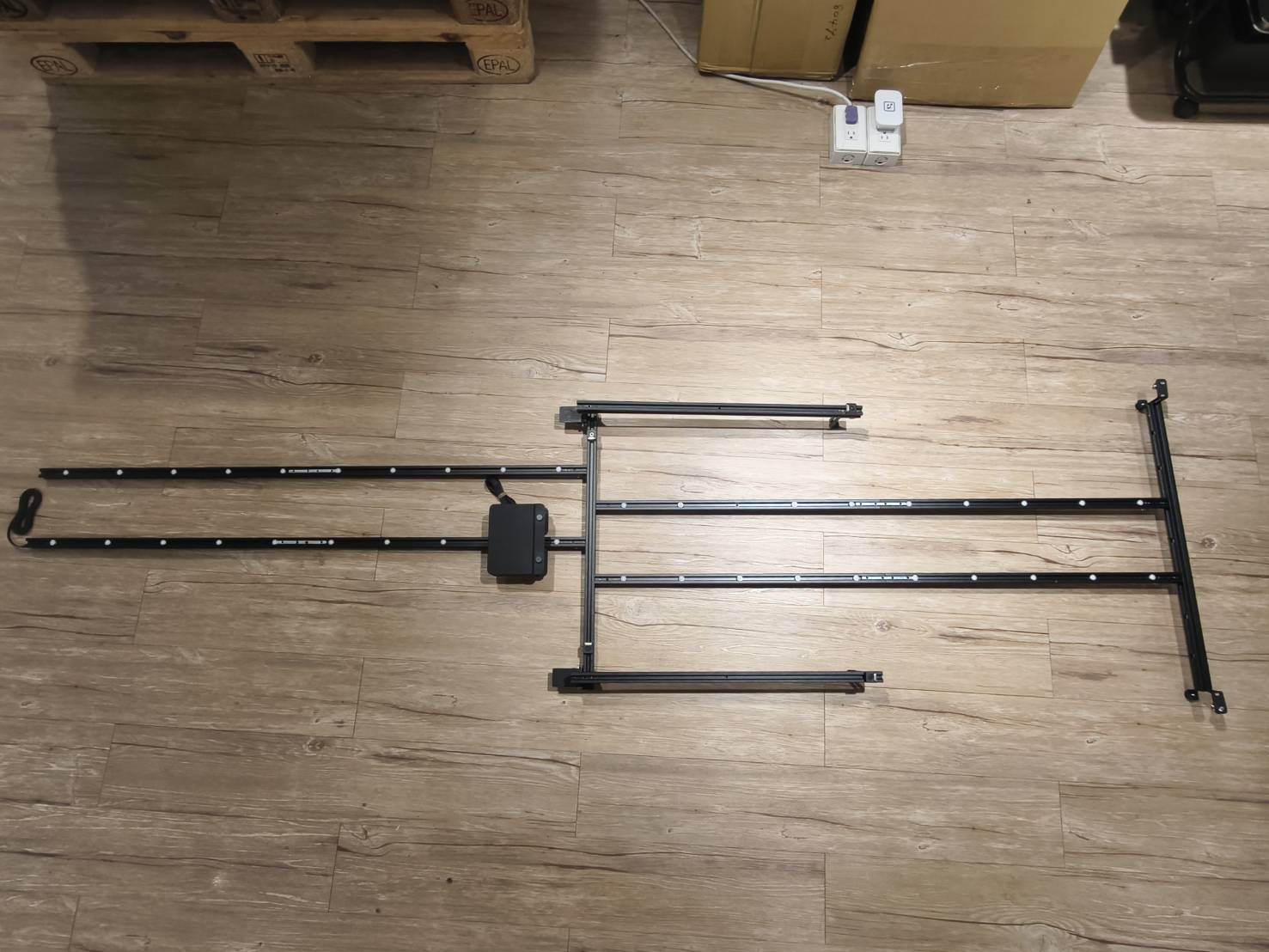

Quindi estendere ogni set collegandoli, ottenendo due gruppi di guide estese.

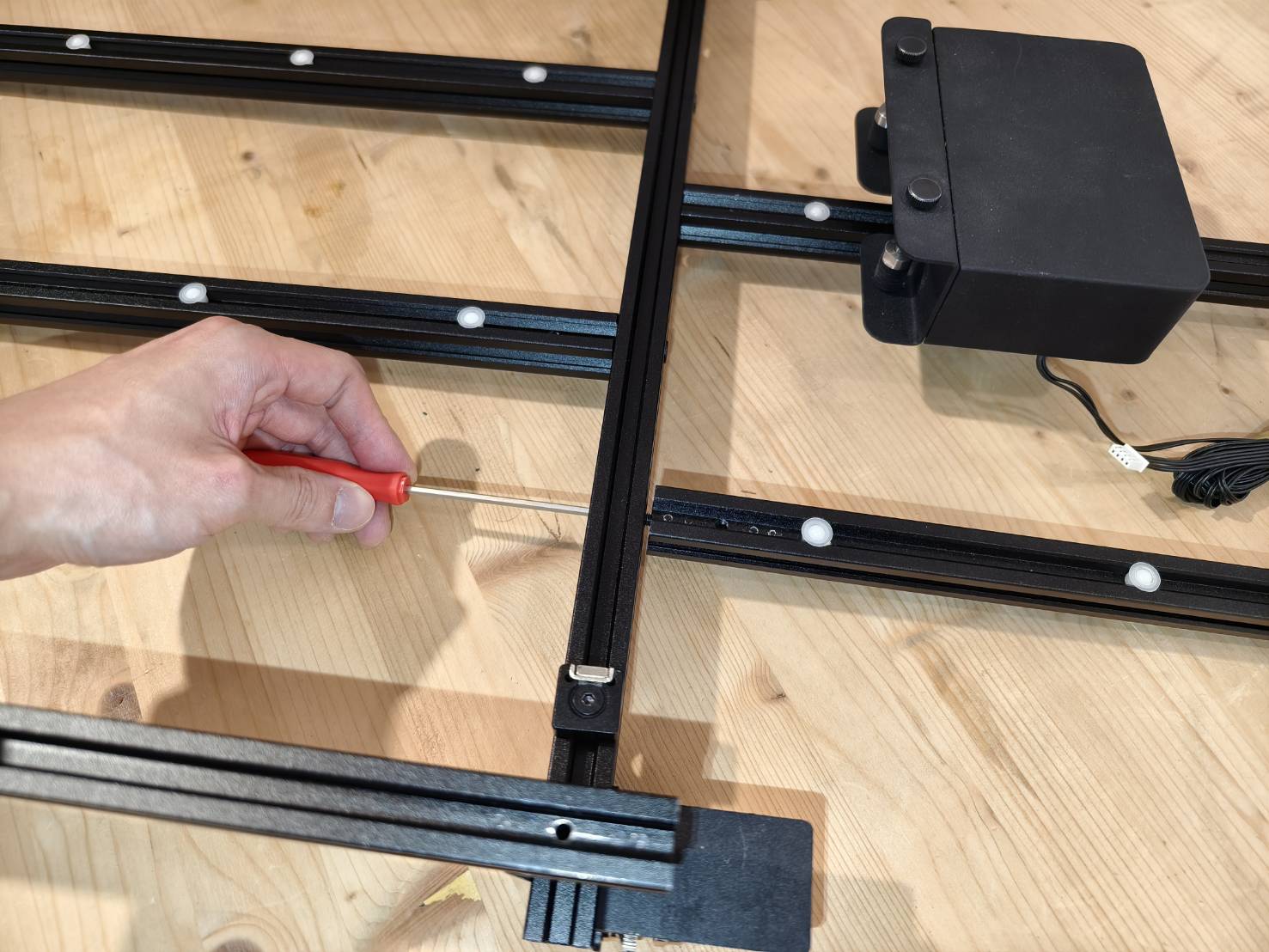

Passo 18
Preparare 2 travi di fissaggio delle guide, 4 rialzi per guide e 4 viti corte (M5*6).
Utilizzare le viti corte per fissare i rialzi per guide a entrambe le estremità di ciascuna trave di fissaggio delle guide. Si otterranno due set di gruppi trave di fissaggio delle guide + rialzi per guide.
Seguire questi passaggi per l'installazione:
Assicurarsi che quando la trave di fissaggio della guida è in posizione verticale, i fori delle viti siano sui lati, non sulla parte superiore o inferiore.
Se i fori non sono sui lati, allentare le viti, ruotare i supporti della guida e poi serrare nuovamente le viti.
Passo 19

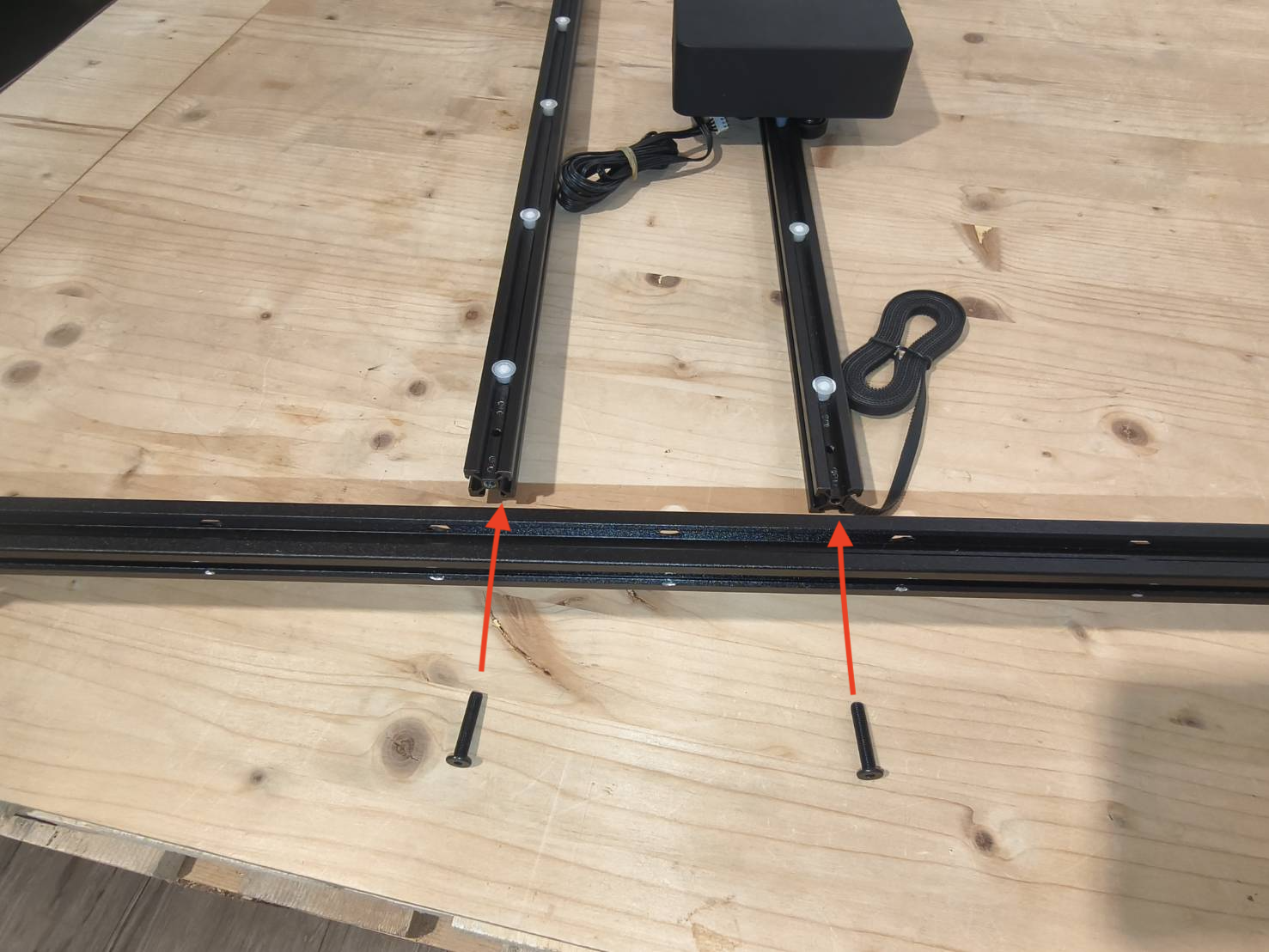

Preparare 1 guida estesa e 1 vite lunga (M5x22).
Installare la guida estesa sulla trave di fissaggio della guida, utilizzando il foro della vite vicino al centro.
Passo 20
Preparare 1 set di piedini per la trave della guida e 2 viti lunghe (M5x22).
Installarlo sull'altro lato per fissarlo, con il piedino nero della trave della guida rivolto verso il basso.

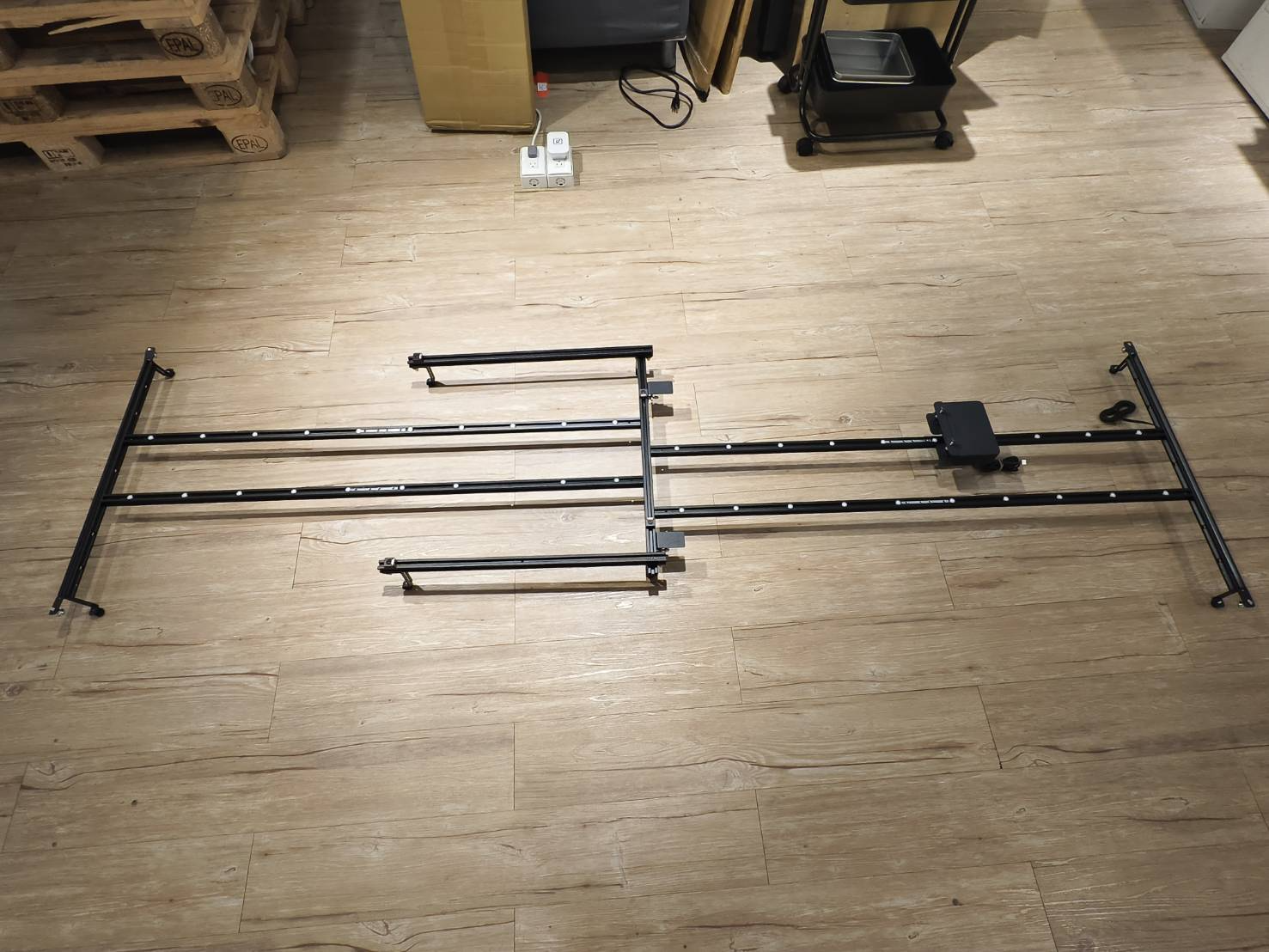

Se la struttura complessiva non è a livello, regolare la posizione delle viti dei piedini di supporto per alzarla o abbassarla secondo necessità.
Passo 21

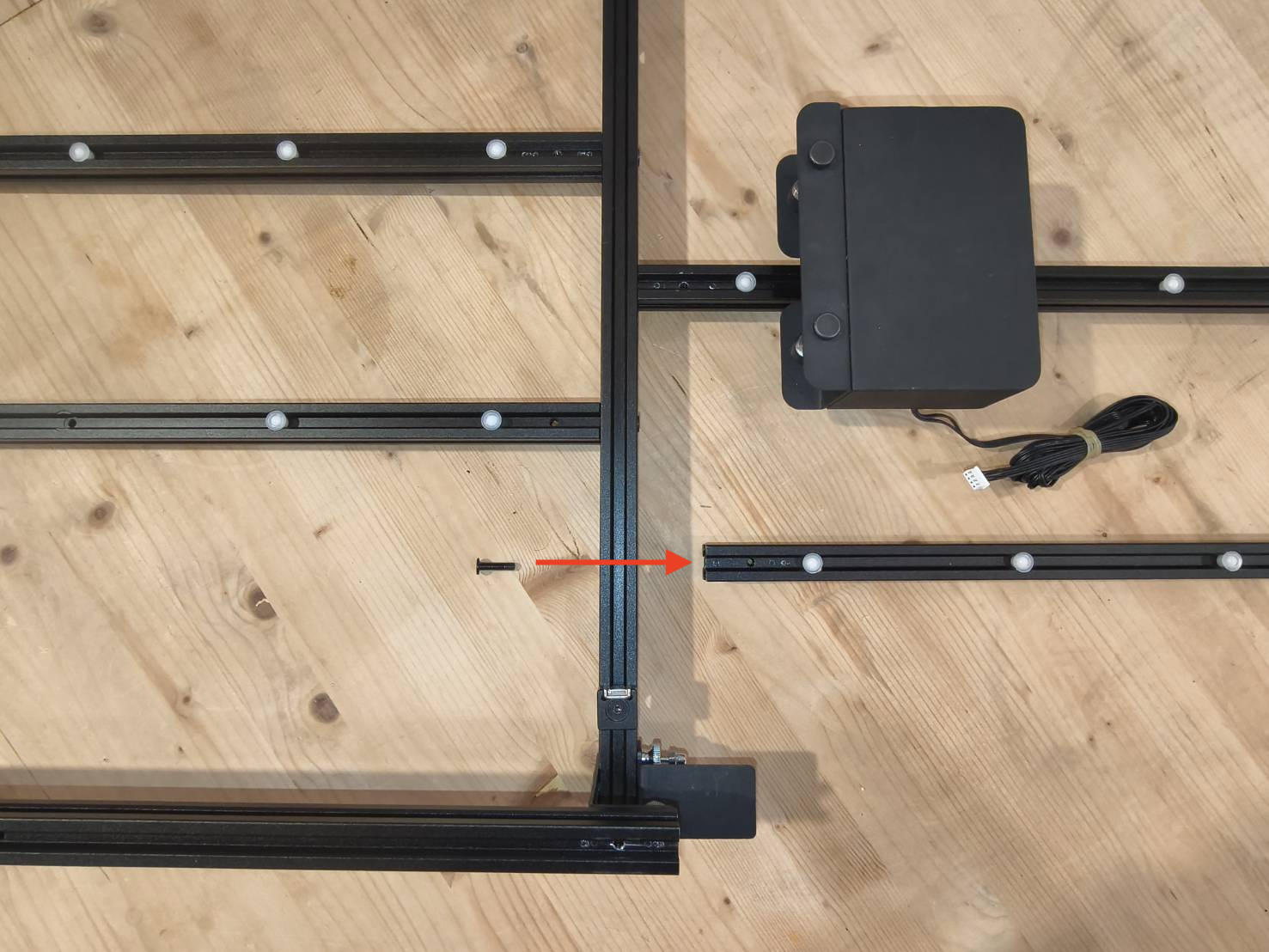

Preparare una guida di estensione e una vite lunga (M5x22).
Installare la guida di estensione sulla trave, sul lato più vicino all'alimentatore, utilizzando il foro della vite più esterno.
Passo 22
Preparare 1 set di piedini per la trave e 2 viti lunghe (M5x22).
Installarlo sull'altro lato per fissarlo, assicurandosi che il piedino nero della trave sia rivolto verso il basso.
Se la struttura complessiva non è a livello, regolare la posizione delle viti dei piedini di supporto per alzarla o abbassarla secondo necessità.
Passo 23

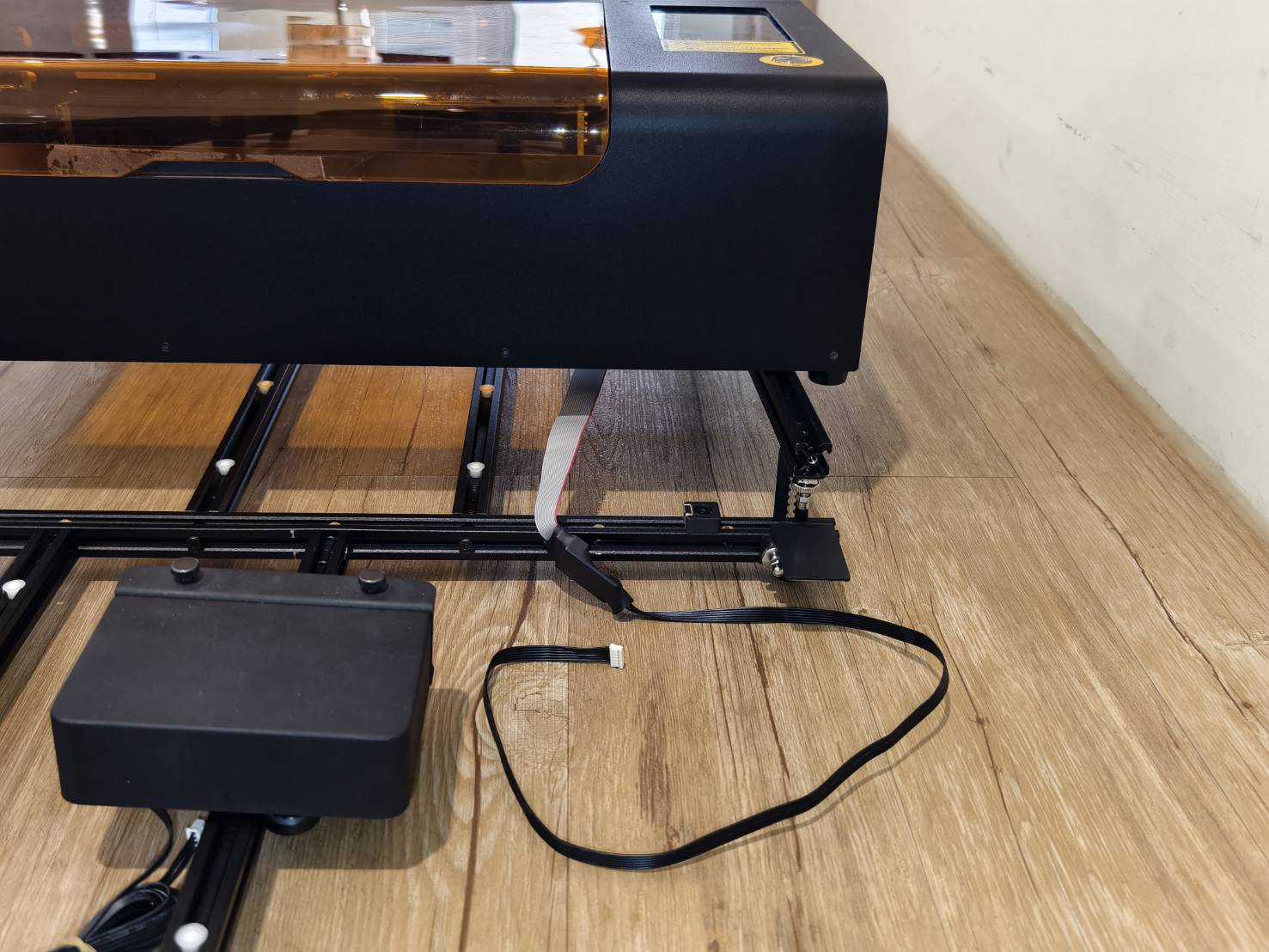

Estrarre il cavo di collegamento.
Collegare il connettore del cavo grigio alla parte inferiore della macchina.
Passo 24

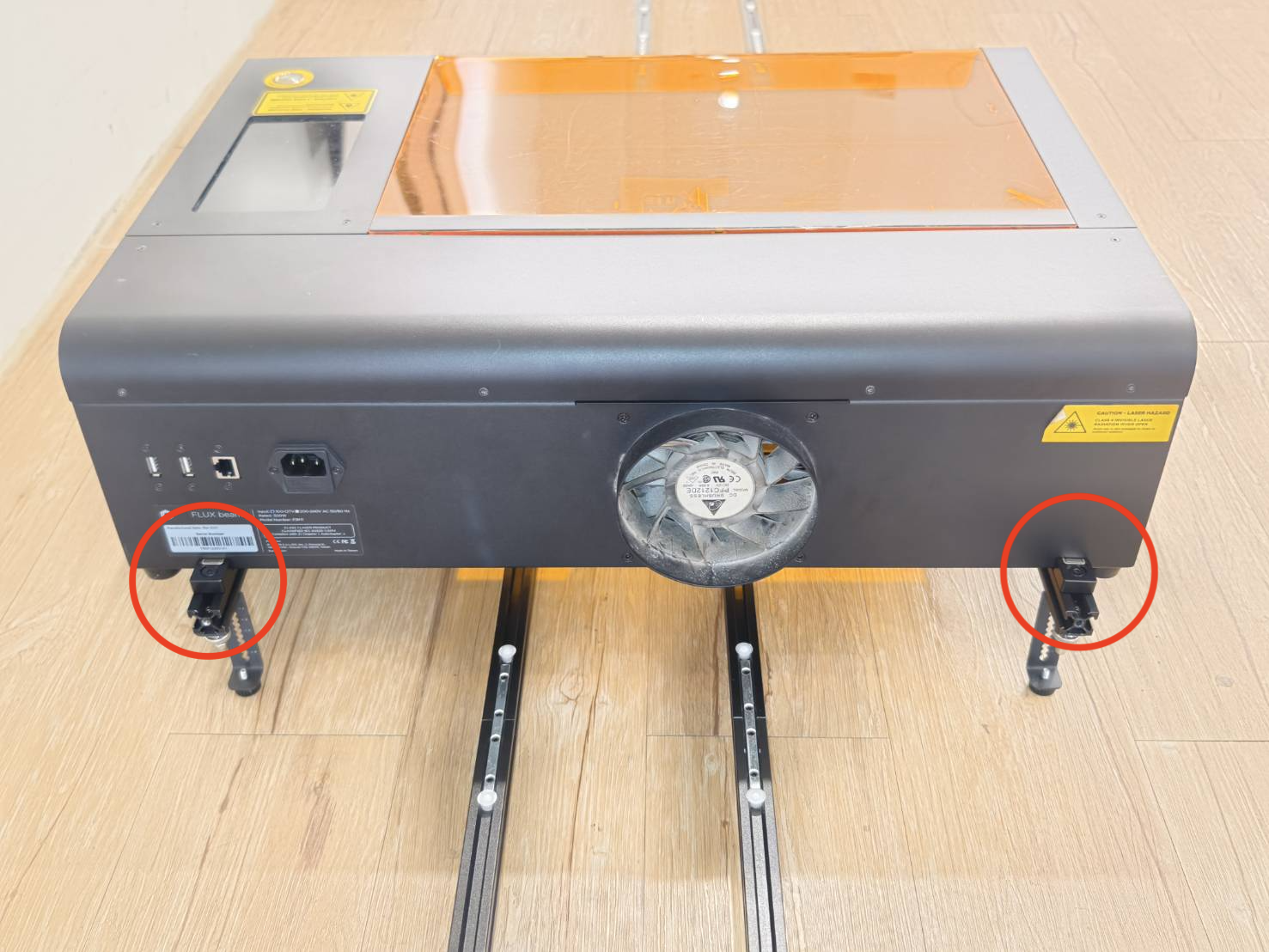

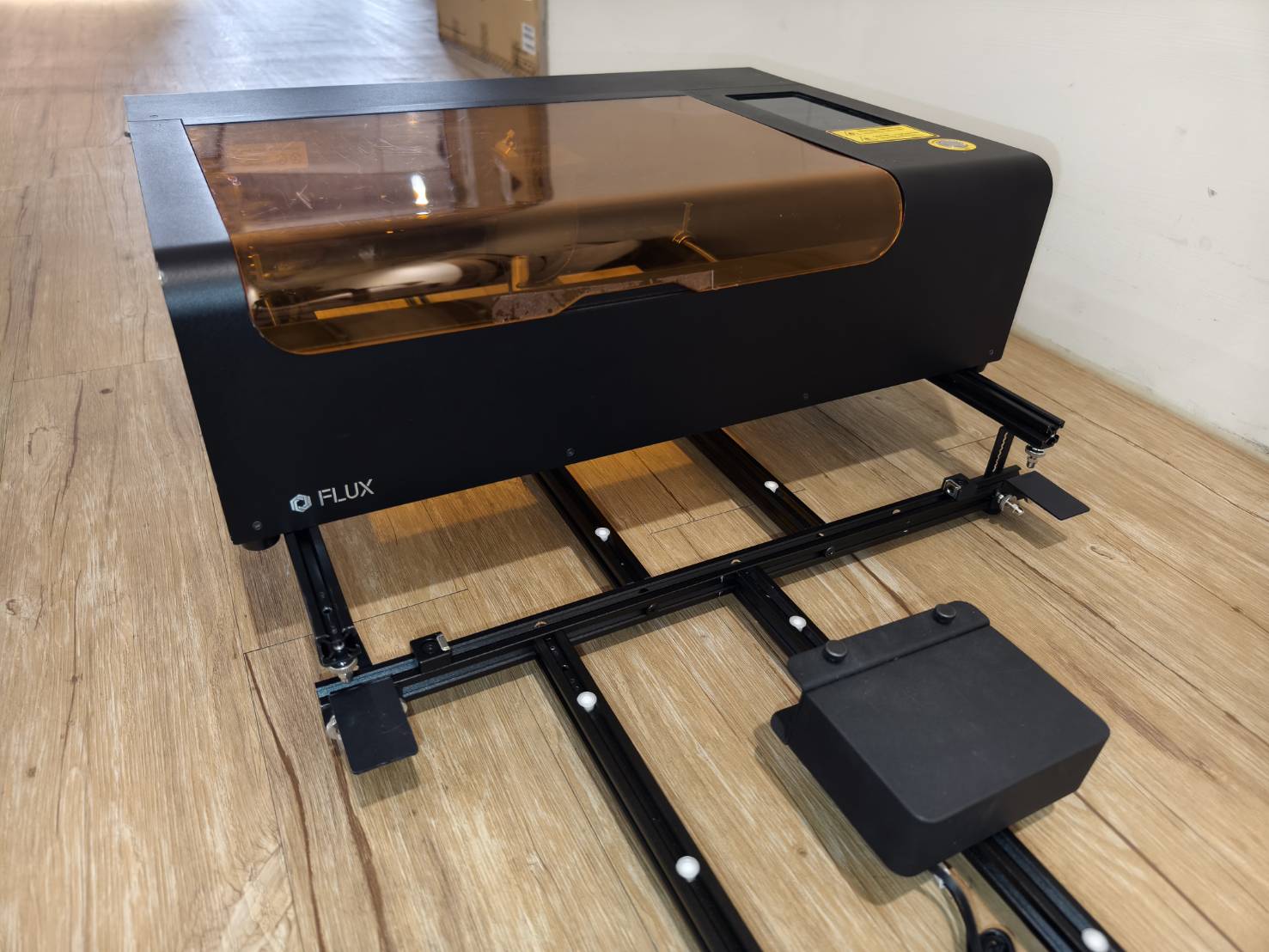

Posizionare la macchina sull'alimentatore come mostrato nell'immagine seguente. (Assicurarsi che la posizione sia corretta.)
Verificare che la macchina non prema sui cavi di collegamento.
Assicurarsi che il magnete nel cerchio rosso sia saldamente fissato all'involucro della macchina.
Passo 25
Individuare l'adattatore, inserire l'altra estremità del cavo di collegamento nella scatola, quindi collegare l'adattatore alla macchina.
Passo 26
Se presente, tagliare la fascetta sul cavo di collegamento dell'alimentatore.
Collegare il cavo dell'alimentatore all'adattatore.
Passo 27
Posizionare il materiale, assicurarsi che sia a livello con l'alimentatore, quindi serrare le viti a testa zigrinata per fissarlo.
Spingere e tirare il materiale avanti e indietro per verificare, osservando l'aspetto del materiale sotto il coperchio inferiore della macchina per confermare che sia a livello.
Passo 28
Regolare la posizione dei magneti della guida di limite installati nel passaggio 14.
Regolare la posizione della piattaforma del rullo guida del bordo secondo il video sottostante, allineandola a filo con il bordo esterno del magnete della guida di limite.
Installare i rulli. I rulli a molla possono essere installati sia a sinistra che a destra senza restrizioni. Il loro scopo principale è prevenire la deviazione del materiale.
| Installazione inversa (per spessori del materiale inferiori a 5 mm) | |
| Installazione in avanti (per spessori del materiale superiori a 5 mm)） | |
Passaggio 29
Accendere la macchina.
Assicurarsi che il blocco di sicurezza sia inserito sul retro della macchina.
Passaggio 30
Verificare di utilizzare le seguenti versioni di software e firmware.
|
Versione di Beam Studio 2.5.3 o superiore (Tutorial) |

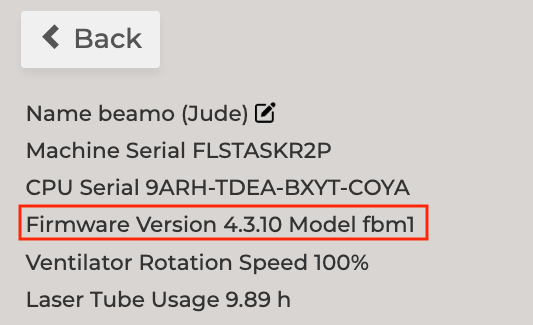

Versione del firmware 4.3.10 o superiore. (Tutorial) |
|
|

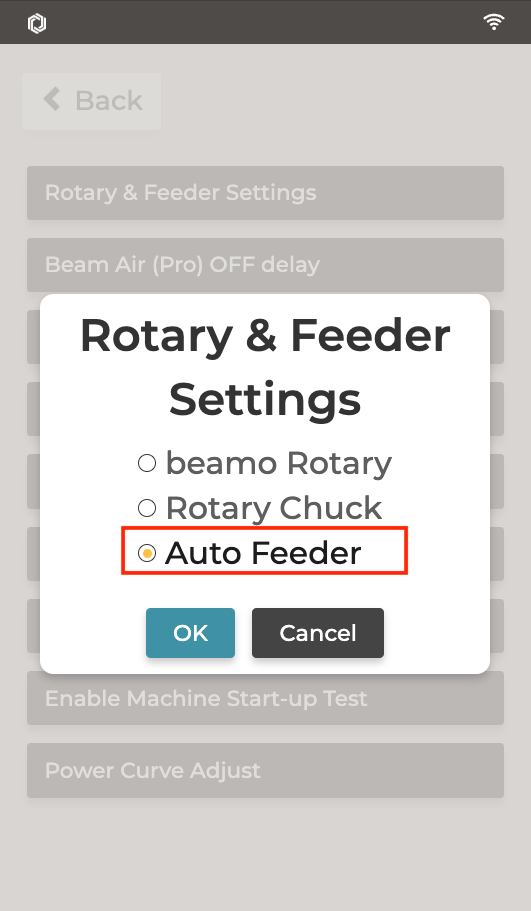

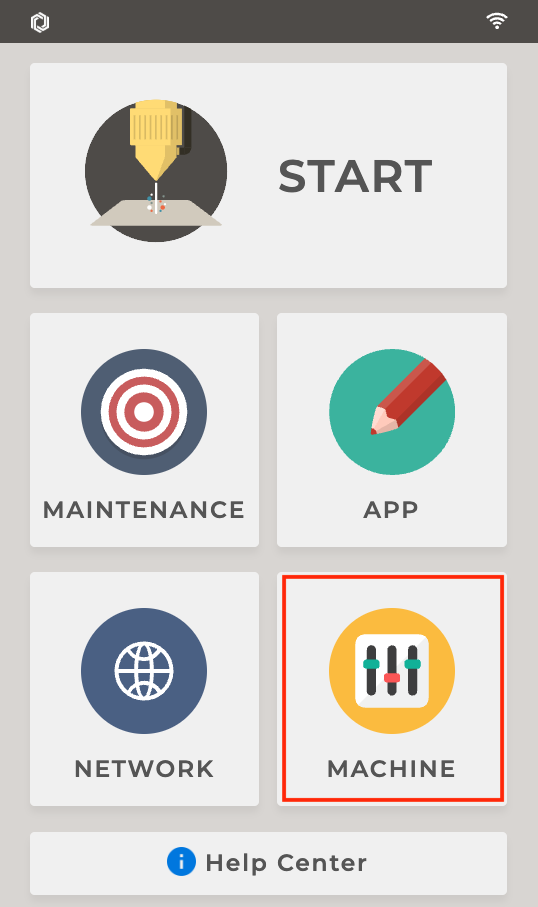

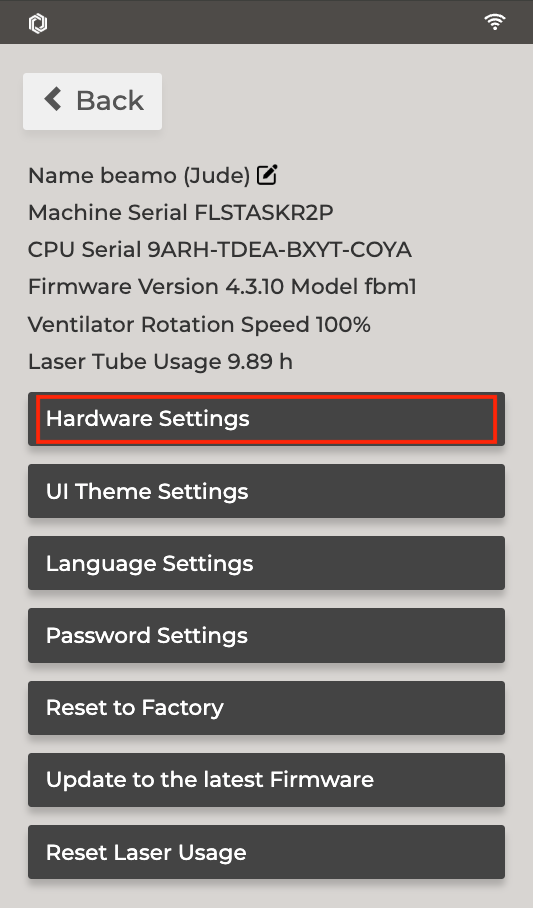

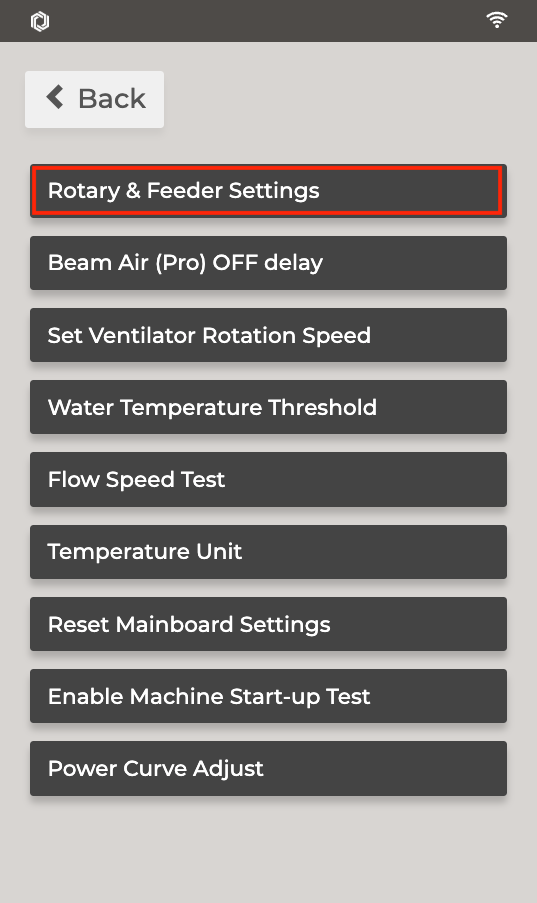

Accedere a "Impostazioni hardware" per attivare la funzione dell'alimentatore.
(Machine >> Hardware Settings >> Rotary & Alimentatore Settings >> Auto Alimentatore)
Passaggio 31
Effettuare la messa a fuoco, manualmente o automaticamente.
Passaggio 32

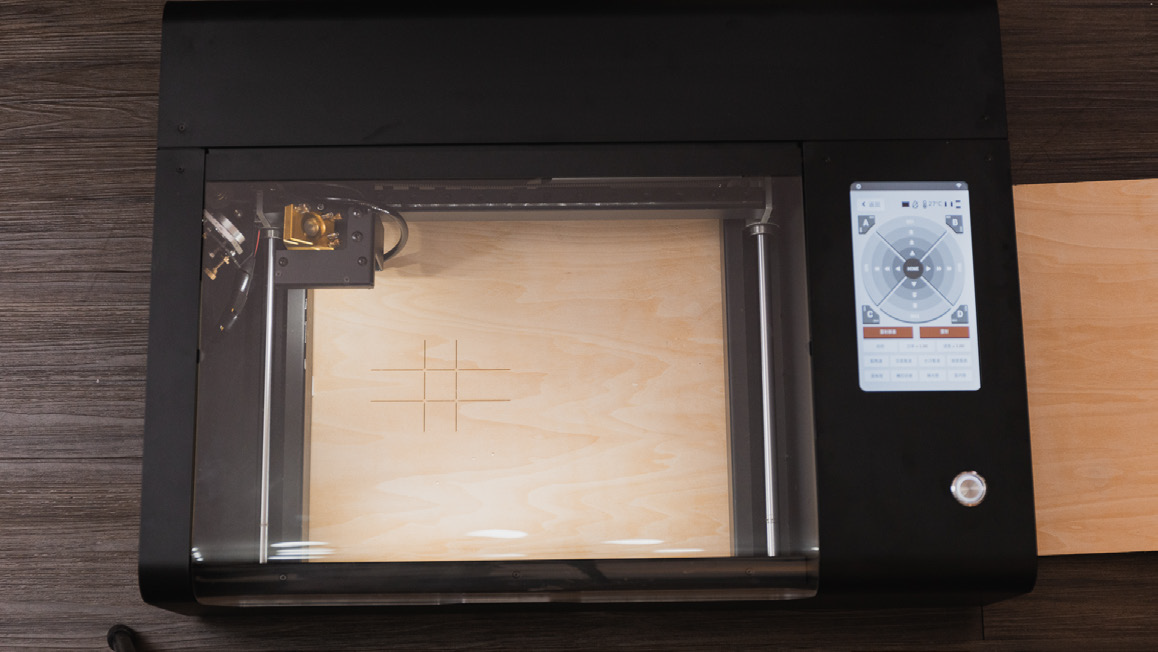

Spostare la testa del laser nell'area da incidere o tagliare, quindi chiudere il coperchio.
Passaggio 33
- Avviare Beam Studio e aprire le Impostazioni del documento.
- Impostare la Posizione iniziale sulla posizione corrente e posizionarla in alto a sinistra.
- Attivare la funzione "Apertura inferiore".
-
Attivare la funzione Alimentatore automatico e inserire la lunghezza approssimativa del materiale.
Passo 34
Importare o creare un file.
Impostare i parametri corretti in base al materiale utilizzato.
Passo 35
Utilizzare la funzione "Inquadratura" per visualizzare in anteprima il percorso di incisione.
Passo 36
Avviare il lavoro.
Passo 37
Verificare il risultato.
Se le dimensioni del risultato differiscono dal progetto, utilizzare la funzione "Scala" nelle Impostazioni del documento in Beam Studio e riprovare.
Questa funzione può essere utilizzata per ingrandire o ridurre proporzionalmente le dimensioni del progetto.
- Ad esempio, se il rettangolo è impostato a 50 cm ma il risultato è di 25 cm, impostare la "Scala" a 2, così il risultato verrà ingrandito di un fattore 2. (25 cm x 2 = 50 cm >> Risultato)
- Un altro esempio: se il rettangolo è impostato a 50 cm, ma il risultato è di 100 cm, impostare la "Scala" a 0,5, così il risultato verrà ridotto di un fattore 0,5. (100 cm x 0,5 = 50 cm >> Risultato)
#END
