Descrizione
Questa guida ti mostrerà come avviare un'operazione di incisione con l'Alimentatore automatico.
Disimballaggio:
| Pacchetto Alimentatore automatico | |||
| # | Nome dell'articolo | Descrizione | Q.tà |
| 1 | Alimentatore | La parte principale che controlla il movimento del materiale e il percorso di incisione. | 1 pz |
| 2 | Guida | La parte con ruote a sfera bianche integrate, che permette al materiale di scorrere agevolmente. | 5 pz |
| 3 | Trave di fissaggio della guida | Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura. | 1 pz |
| 4 | Cinghia | È la cinghia dentata che verrà montata sull'alimentatore, responsabile del suo movimento. | 1 pz |
| 5 | Morsetto della cinghia | È il dispositivo di ritenzione utilizzato per fissare la posizione della cinghia. | 2pz |
| 6 | Connettore del binario | Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore. | 6pz |
| 7 | Rulli guida laterali | Sono utilizzati per impedire che il materiale si sposti nella direzione sbagliata. | 1 set |
| 8 | Piattaforma per rulli guida laterali | È la piattaforma su cui verranno posizionati i rulli. La posizione delle piattaforme può essere regolata in base alle dimensioni del materiale. | 2pz |
| 9 | Rialzo per binario | Può essere considerato come un piedino utilizzato per sollevare la struttura. | 5 pz |
| 10 | Adattatore | È l'adattatore del cavo con uno slot per il cavo della macchina e l'altro per il cavo dell'alimentatore. | 1 pz |
| 11 | Magnete per binario | Lo scopo di questo componente è limitare la posizione del materiale in modo simile ai rulli. Viene anche utilizzato per fissare la struttura alla macchina. | 4 pezzi |
| 12 | Staffa di posizionamento a L | Il magnete verrà installato sulla staffa per fissarla alla macchina. | 2pz |
| 13 | Dado a T M5 | Sarà il dado per il magnete. | 4 pezzi |
| 14 | Morsetto per guida | Questo verrà utilizzato per fissare il sistema sulla macchina. Alcune configurazioni non richiederanno questa parte. | 1 pz |
| 15 | Cavo | Il cavo per collegare la macchina e l'adattatore. | 1 pz |
| 16 | Vite M5*6 | Vite corta | 6pz |
| 17 | Vite M5*12 | Vite media | 6pz |
| 18 | Vite M5*22 | Vite lunga | 6pz |
| 19 | Cacciavite esagonale M4 | Questo strumento viene utilizzato per l'installazione del sistema. | 1 pz |
| 20 | Chiave esagonale da 2,5 mm | Questo strumento viene utilizzato per l'installazione del sistema. | 1 pz |
| 21 | Chiave esagonale da 2 mm | Questo strumento viene utilizzato per l'installazione del sistema. | 1 pz |
| 22 | Chiave a forchetta da 10 mm | Questo strumento viene utilizzato per regolare o sostituire la ruota dell'alimentatore. | 1 pz |
| 23 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3 pz |
| Pacchetto di estensione | |||
| # | Nome dell'articolo | Descrizione | Q.tà |
| 1 | Guida | La parte con ruote a sfera bianche integrate, che permette al materiale di scorrere agevolmente. | 6pz |
| 2 | Connettore del binario | Viene utilizzato per collegare i binari e ottenere una lunghezza maggiore. | 6pz |
| 3 | Trave di fissaggio della guida | Sono le barre o travi da installare orizzontalmente per stabilizzare la struttura. | 2pz |
| 4 | Rialzo per binario | Può essere considerato come un piedino utilizzato per sollevare la struttura. | 5 pz |
| 5 | Vite M5*6 | Vite corta | 8 pz |
| 6 | Vite M5*22 | Vite lunga | 6pz |
| 7 | Vite M5*25 | Vite extra lunga | 4 pezzi |
| 8 | Cinghia da 3 m (300 mm) | Questa cinghia sostituirà quella originale quando si utilizza la configurazione più lunga. | 1 pz |
| 9 | Cavo di prolunga | Questo cavo servirà per estendere il cavo dell'alimentatore quando si utilizza la configurazione più lunga. | 1 pz |
| 10 | Ruota a sfera bianca | Questo è il ricambio per le ruote a sfera bianche integrate nelle guide. | 3 pz |
Fase 1
Installare il kit Open Bottom di beamo. Consultare il link sottostante.
beamo - Kit Open Bottom
Fase 1.1
Installare l'accessorio Laser Shutter di beamo.
(Si prega di saltare questa fase - l'accessorio sarà disponibile a breve.)
Fase 2
Dopo aver installato il kit Open Bottom, spegnere la macchina e scollegare il cavo di alimentazione.
Fase 3
Individuare la guida principale (quella con la cinghia) e rimuovere i connettori della guida.
(Altri connettori delle guide potrebbero trovarsi in altre guide.)
Passo 4
Allentare la cinghia e individuare il suo lato lungo.
Allentare il fermo della cinghia utilizzando la chiave a brugola piccola.
| Lato Corto della Cinghia | Lato Lungo della Cinghia |
Nel frattempo, si prega di serrare il fermo della cinghia sul lato corto.
Passo 5
Preparare l'alimentatore e la guida principale.
Inserire la guida principale nella puleggia con il lato lungo della cinghia che entra per primo.
Agganciare la cinghia verso l'alto sull'ingranaggio e guidarla verso il basso, formando una forma a punta.
È fondamentale inserirla in questa direzione, assicurandosi che il lato lungo della cinghia rimanga sullo stesso lato della superficie piana dell'alimentatore.

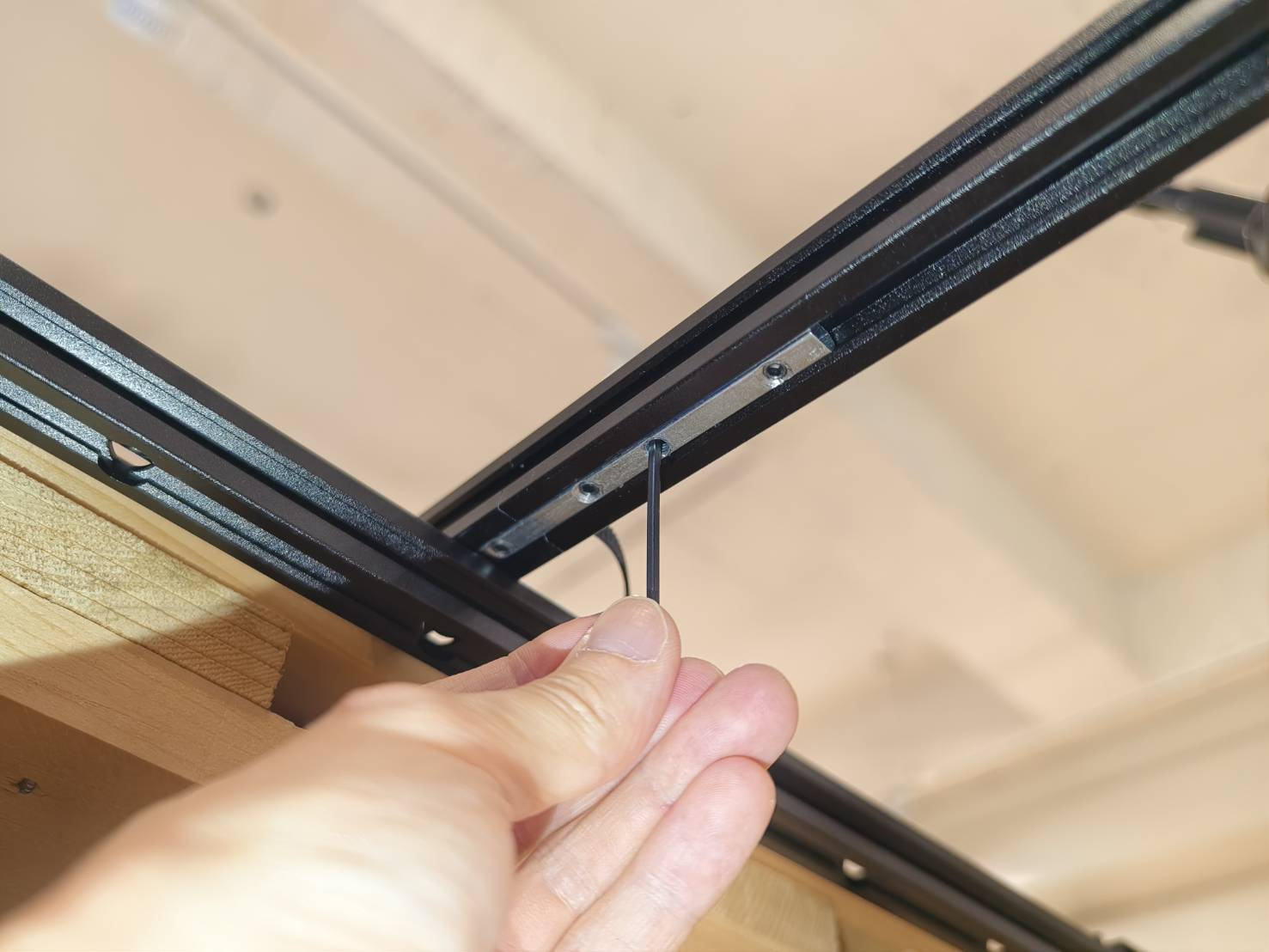

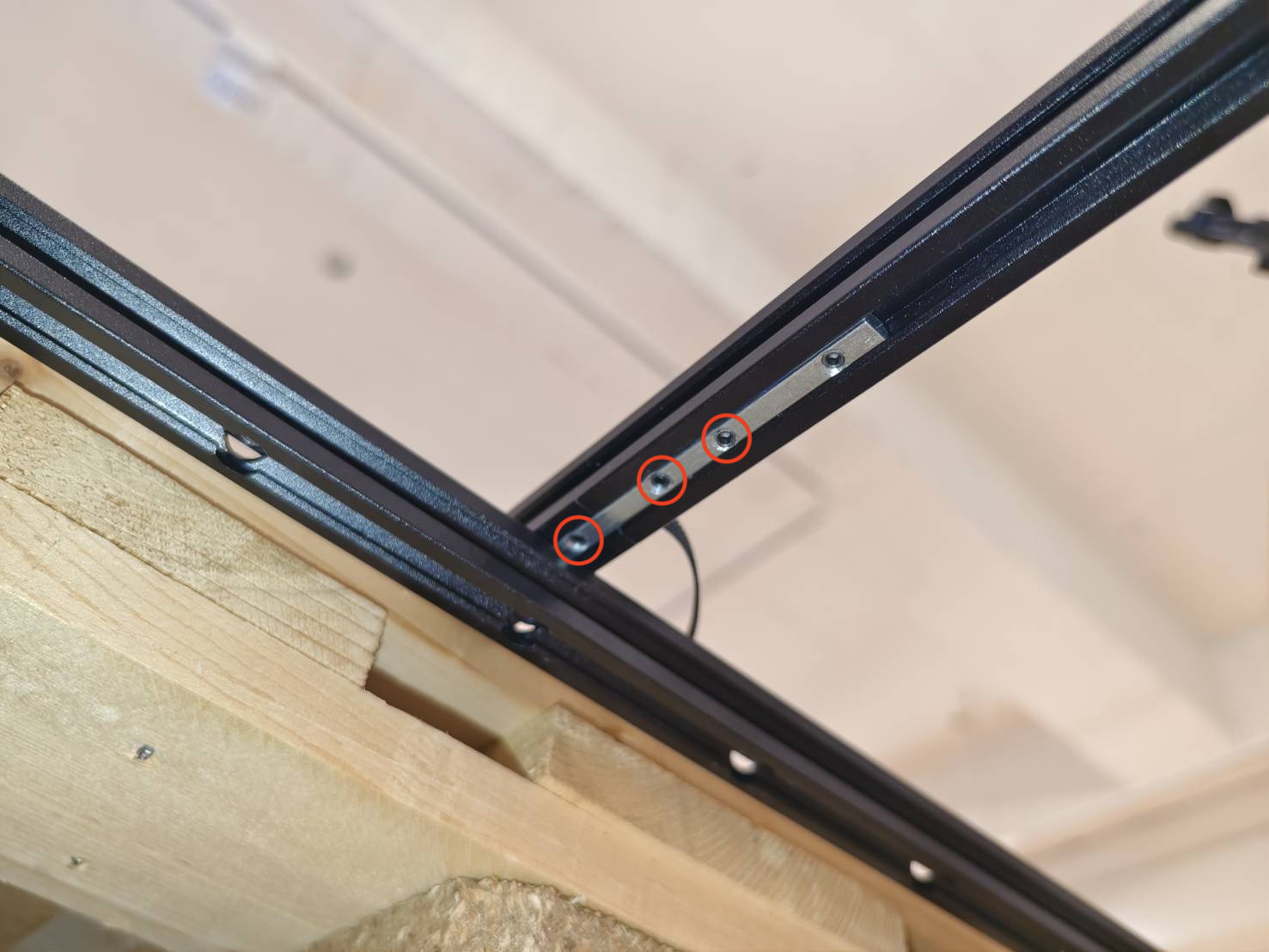

Passo 6

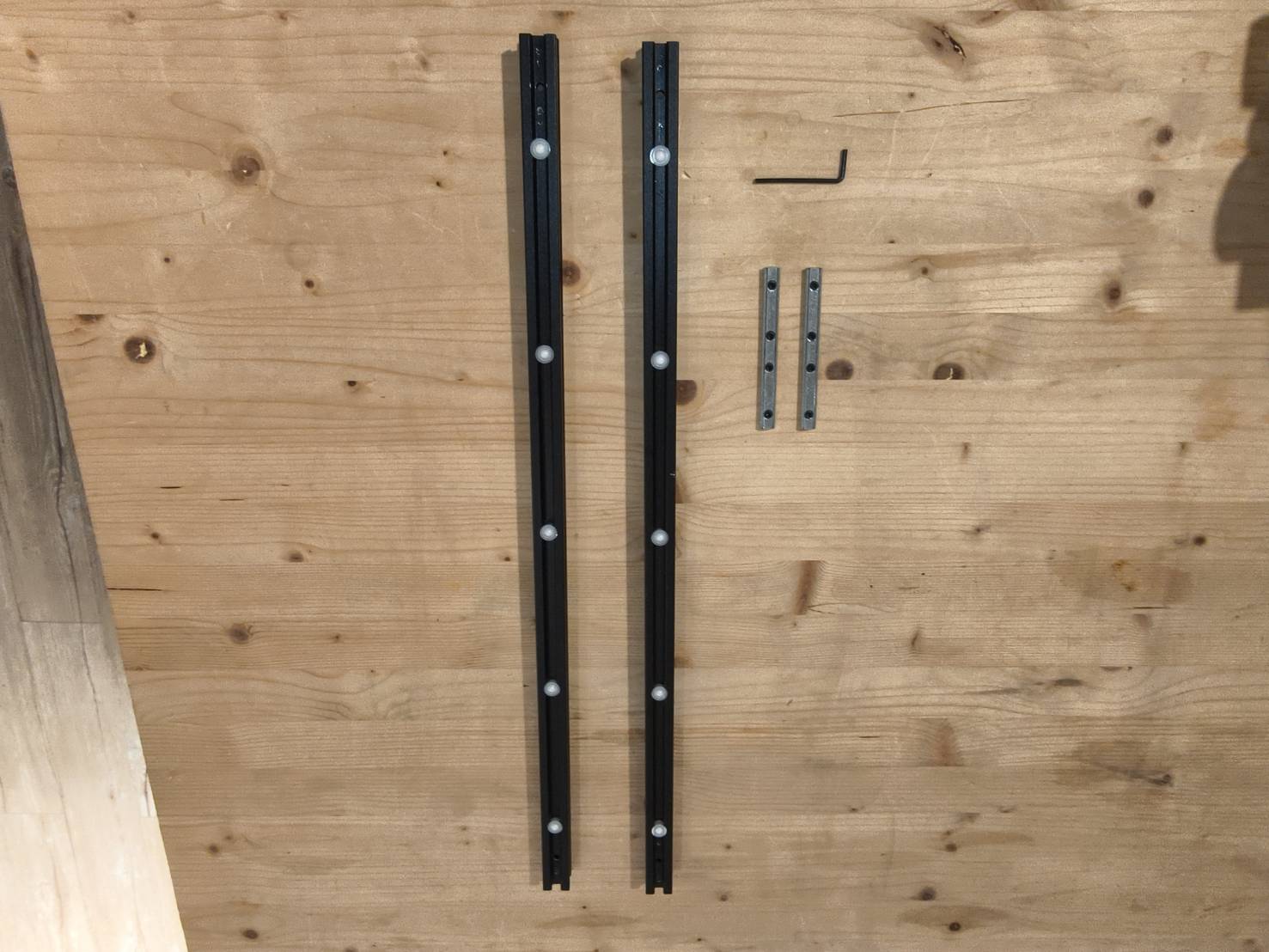

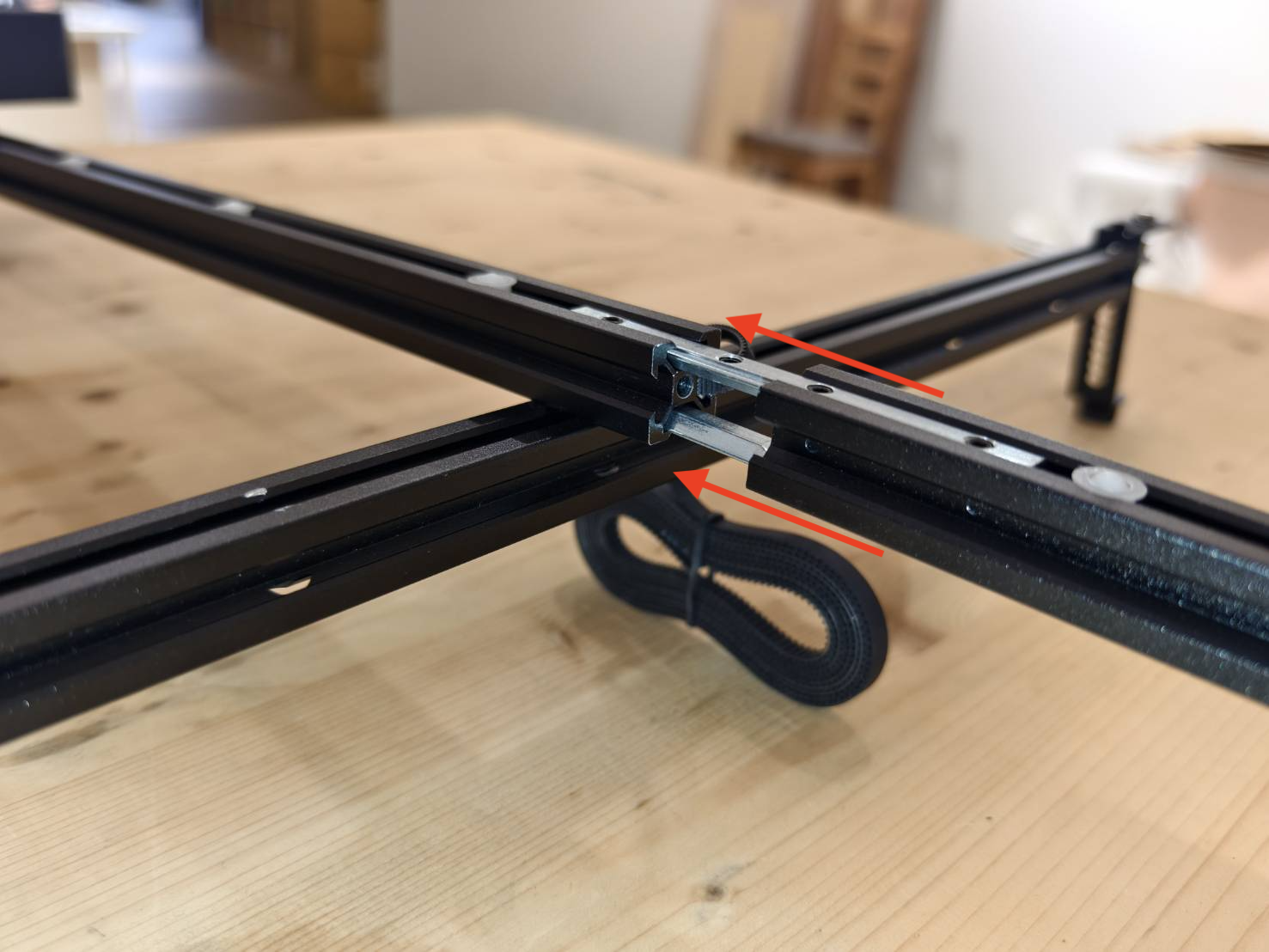

Preparare due connettori per guide e una guida di estensione (con ruote a sfera bianche).

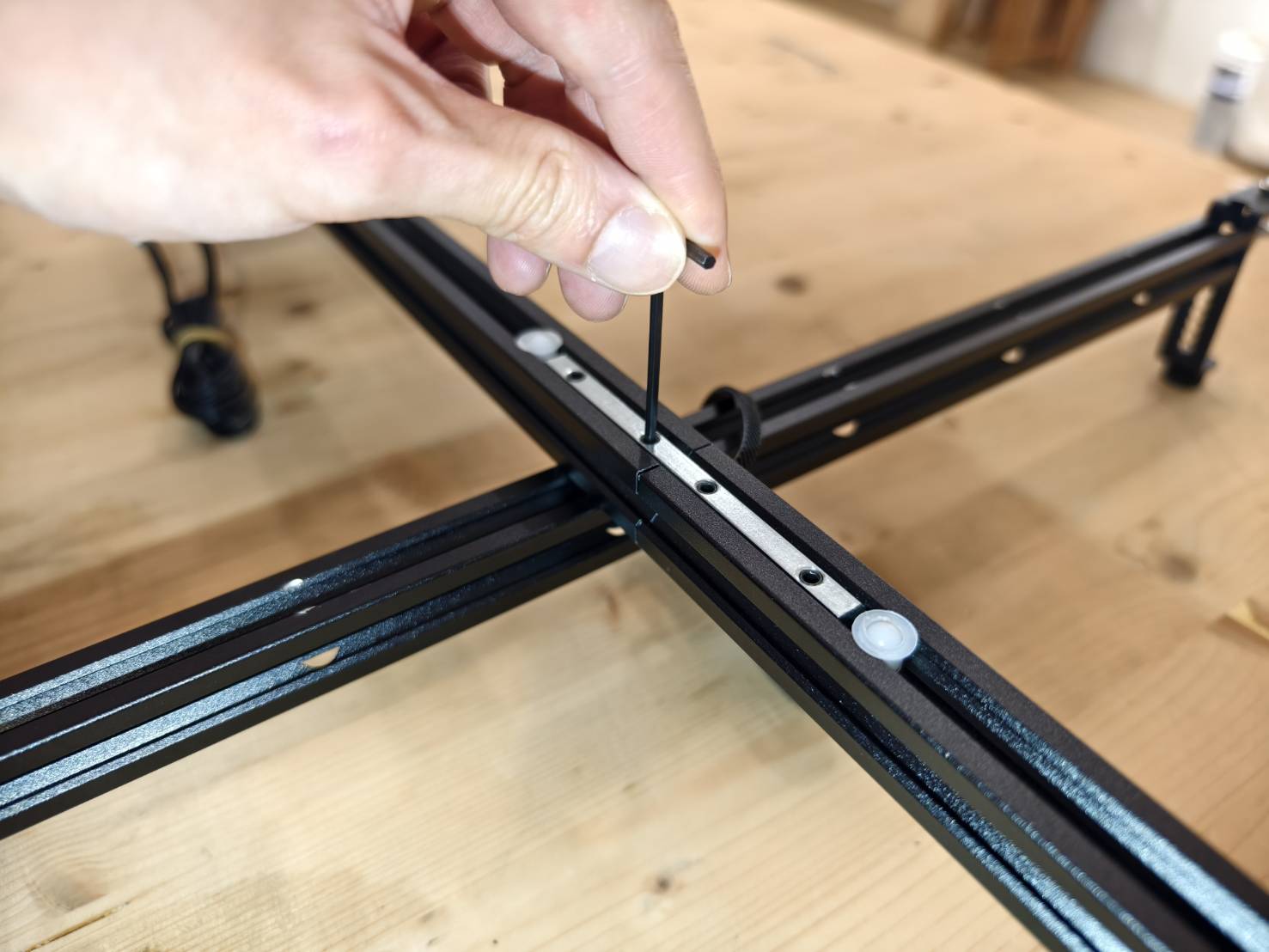

Ogni blocco ha quattro viti. Fissare due viti sulla guida principale e due sulla guida di estensione per ottenere un fissaggio saldo.
(Nota: Assicurarsi che la guida di estensione abbia le ruote bianche, poiché queste servono per il movimento degli alimentatori. I connettori devono essere posizionati sullo stesso lato delle ruote bianche e nella parte inferiore di esse.)
Passo 7
Fissare la cinghia sul lato lungo con il fermo cinghia precedentemente rimosso.
(Assicurarsi che la cinghia sia ben tesa prima di fissarla.)
Verificare che la cinghia sia correttamente agganciata alla puleggia. In caso contrario, rimuovere il fermo cinghia e reinserire l'alimentatore.
Passo 8
Preparare 1 traversa di fissaggio per la guida e 1 vite lunga (M5x22).
Collegare la traversa di fissaggio alla guida dell'alimentatore e installarla utilizzando il foro centrale della traversa.
Passo 9
Preparare una guida e una vite M5x22.
Fissare la guida alla traversa in prossimità del foro centrale per la vite.

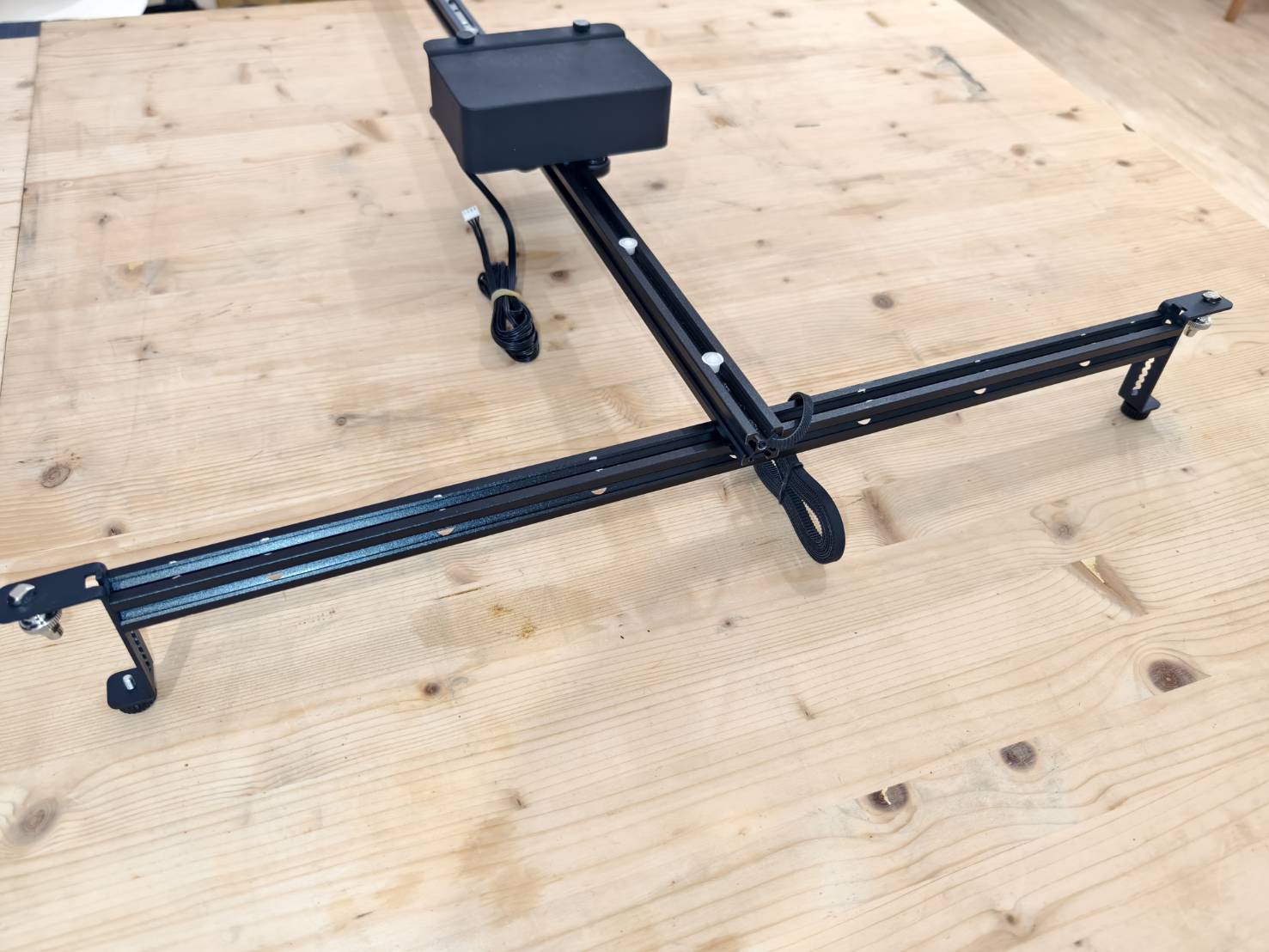

Passo 10
Preparare 2 rialzi per la guida e 2 viti medie (M5x12).
Installare i rialzi per la guida su entrambi i lati della traversa di fissaggio, con la vite serrata manualmente rivolta verso l'alimentatore.
Passo 11
Preparare due guide.
Installare le due guide sulla parte superiore delle gambe di supporto su entrambi i lati, con i rulli bianchi rivolti verso il basso. Fissarle utilizzando le viti serrate manualmente.
Passo 12
Preparare 2 rialzi per la guida.
Installare i rialzi per la guida sotto i bordi delle guide su entrambi i lati e fissarli utilizzando le viti serrate manualmente.
Passo 13
Preparare 2 magneti per la guida e 2 viti lunghe (M5x22).
Installare i magneti per la guida sul bordo superiore dei due lati della guida, assicurandosi che il lato magnetico argentato sia rivolto verso l'alimentatore.
Passo 14
Preparare 2 magneti per la guida, 2 viti medie (M5x12) e 2 dadi a T.
Unire i dadi e le viti, ma non serrarli completamente; assicurarsi solo che le viti siano inserite.
Quindi, installare temporaneamente i blocchi magnetici sulla parte superiore della trave di fissaggio della guida. La loro posizione verrà regolata nei passaggi successivi.
Se l'intera struttura non è a livello o la superficie del piano di lavoro non è piatta, è possibile regolare l'altezza dei supporti di rialzo.
Passo 15
Preparare due piattaforme per i rulli di guida laterali.
Quindi, installarle sulla trave di fissaggio della guida centrale, rivolte verso la parte posteriore e il lato dell'alimentatore.
Si prega di installare prima le due piattaforme nelle posizioni più esterne.
Le piattaforme possono essere spostate in base alla larghezza del materiale, come verrà spiegato più avanti in questo articolo.
Passo 16
Preparare due connettori per guide e una guida di estensione (con ruote a sfera bianche).
Estendere la guida e il connettore della guida verso la parte posteriore.
Passo 17
Preparare 2 guide e 2 connettori per guide.
Quindi estendere le guide utilizzando i connettori per guide.
Passo 18
Preparare 2 travi di fissaggio delle guide, 4 rialzi per guide e 4 viti corte (M5\*6).
Utilizzare le viti corte per fissare i rialzi per guide a entrambe le estremità di ciascuna trave di fissaggio delle guide. Si otterranno due set di gruppi composti da trave di fissaggio delle guide e rialzo per guide.
Seguire i passaggi seguenti per l'installazione:
Assicurarsi che quando la trave di fissaggio della guida è in posizione verticale, i fori delle viti si trovino sui lati, non sulla parte superiore o inferiore.
Se i fori non si trovano sui lati, allentare le viti, ruotare i supporti della guida, quindi serrare nuovamente le viti.
Passo 19

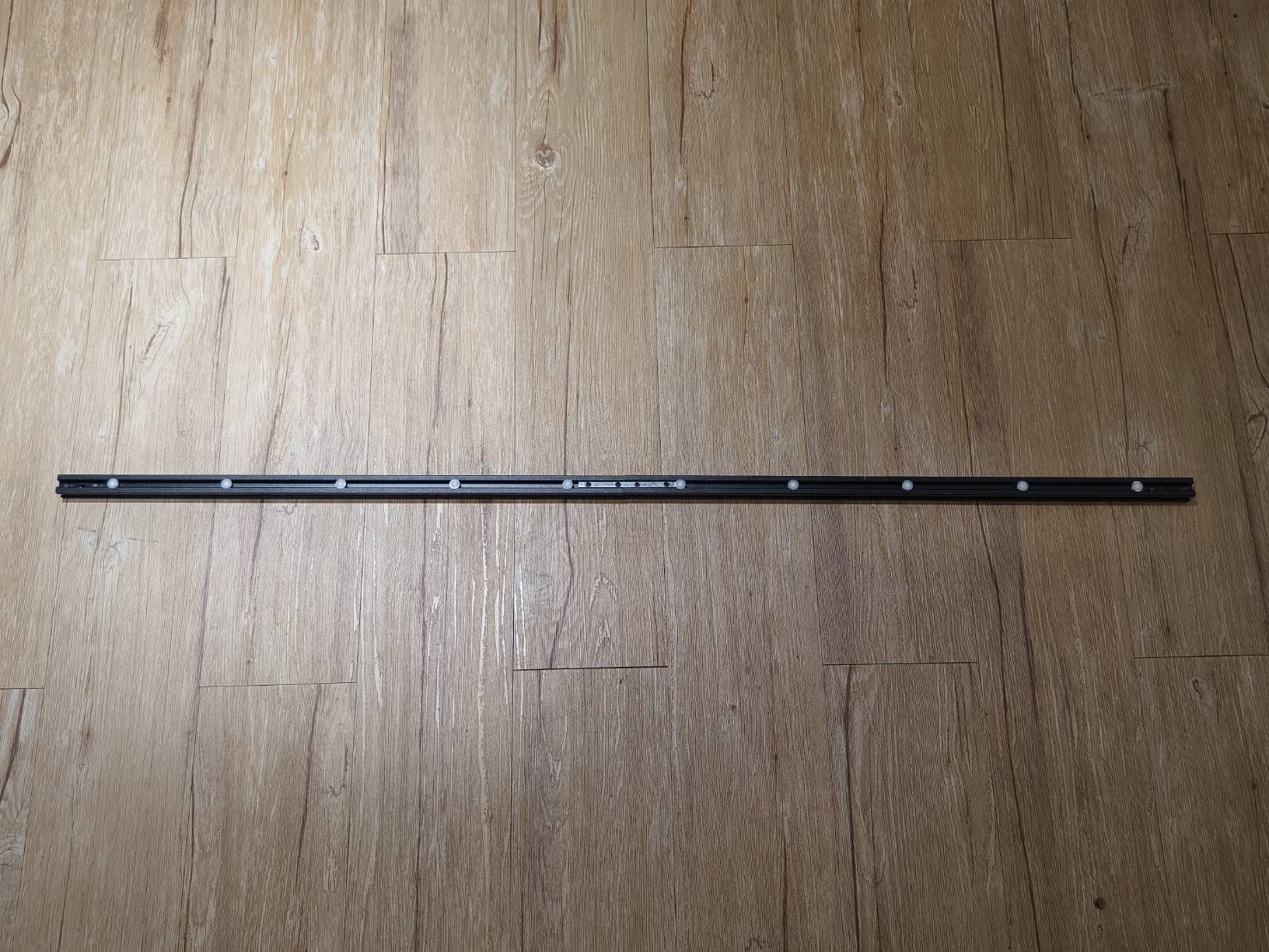

Preparare 1 guida estesa e 1 vite lunga (M5x22).
Installare la guida estesa sulla trave di fissaggio della guida, utilizzando il foro della vite vicino al centro.
Passo 20
Preparare 1 set di piedini per la trave della guida e 2 viti lunghe (M5x22).
Installarlo sull'altro lato per fissarlo, con il piedino nero della trave della guida rivolto verso il basso.
Se la struttura complessiva non è in piano, è possibile regolare l'altezza dei piedini o modificare direttamente le posizioni delle viti per alzare o abbassare l'altezza. Entrambe le gambe di supporto devono essere regolate di conseguenza.
Passo 21
Preparare una guida di estensione e una vite lunga (M5x22).
Per prima cosa, ruotare la trave di fissaggio della guida in modo che, quando è in posizione verticale, i fori delle viti siano rivolti verso l'alto.
Installare la trave di fissaggio della guida sotto la guida, con le viti inserite dal basso verso l'alto.
Se la struttura complessiva non è in piano, è possibile regolare l'altezza dei piedini o modificare direttamente le posizioni delle viti per alzare o abbassare l'altezza. Entrambe le gambe di supporto devono essere regolate di conseguenza.
Passo 22
Rimuovere il morsetto della cinghia.
(Il video è stato girato con una configurazione diversa; si prega di ignorare le altre due guide e concentrarsi solo sulla rimozione del fermo della cinghia dalla guida principale.)
Passo 23
Preparare due connettori per guide e una guida di estensione (con ruote a sfera bianche).
Collegare la guida alla guida principale ed estenderla verso la parte posteriore.
Per il connettore sul lato inferiore, uno dei fori delle viti sarà bloccato dalla vite della trave di fissaggio della guida, quindi è necessario serrare solo tre viti.
Passo 24
Individuare il morsetto della cinghia precedentemente rimosso.
Utilizzare il morsetto per fissare la cinghia. Assicurarsi che la cinghia sia orientata correttamente, con il lato dentato rivolto verso l'interno.

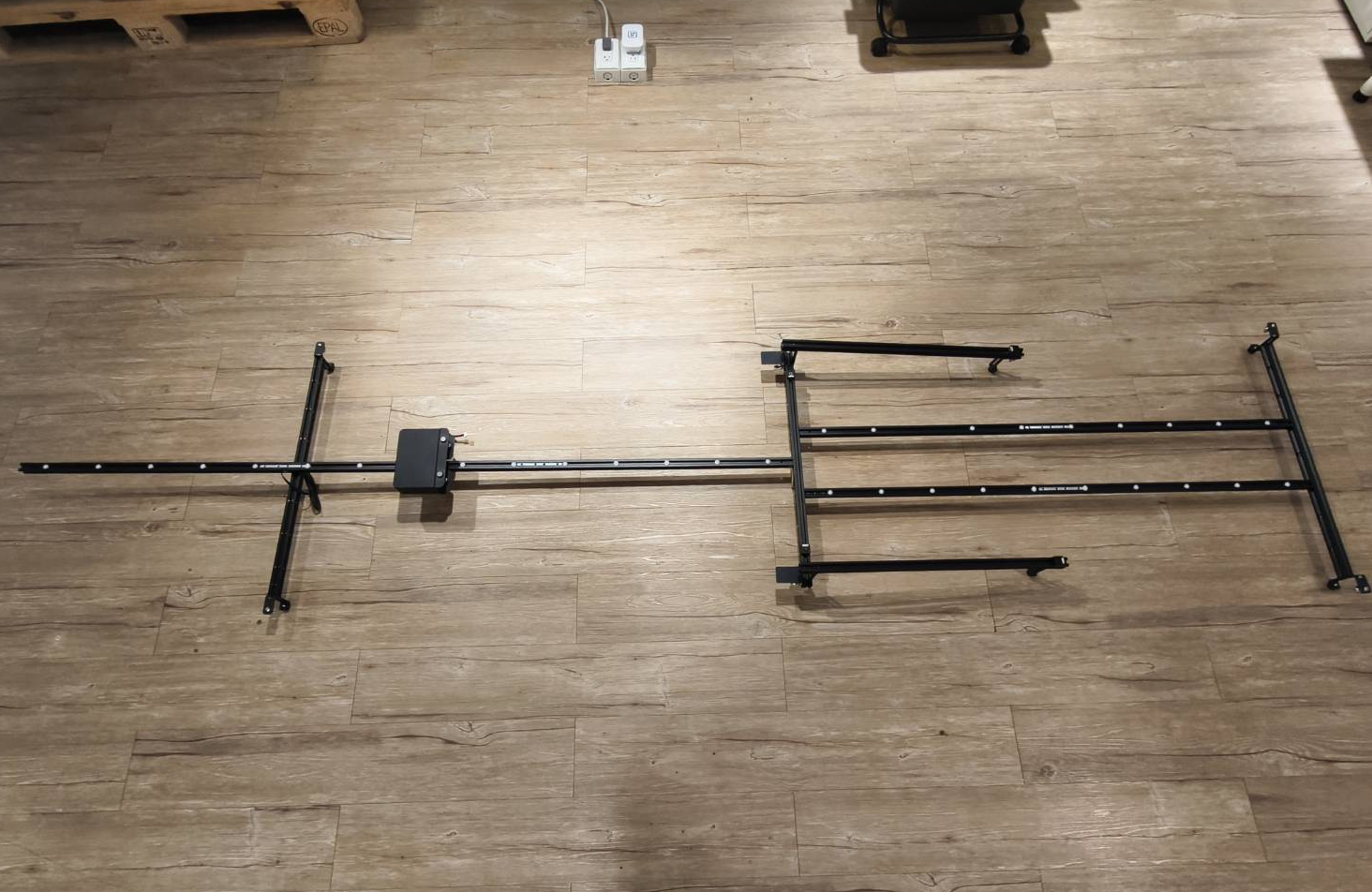

Passo 25
Preparare un rialzo per guida e una vite media (M5\*12).
Quindi, installare il rialzo per guida nella parte posteriore della guida.
Se la struttura complessiva non è a livello, è possibile regolare l'altezza dei piedini o modificare direttamente le posizioni delle viti per alzare o abbassare entrambe le gambe di supporto.
Passo 26

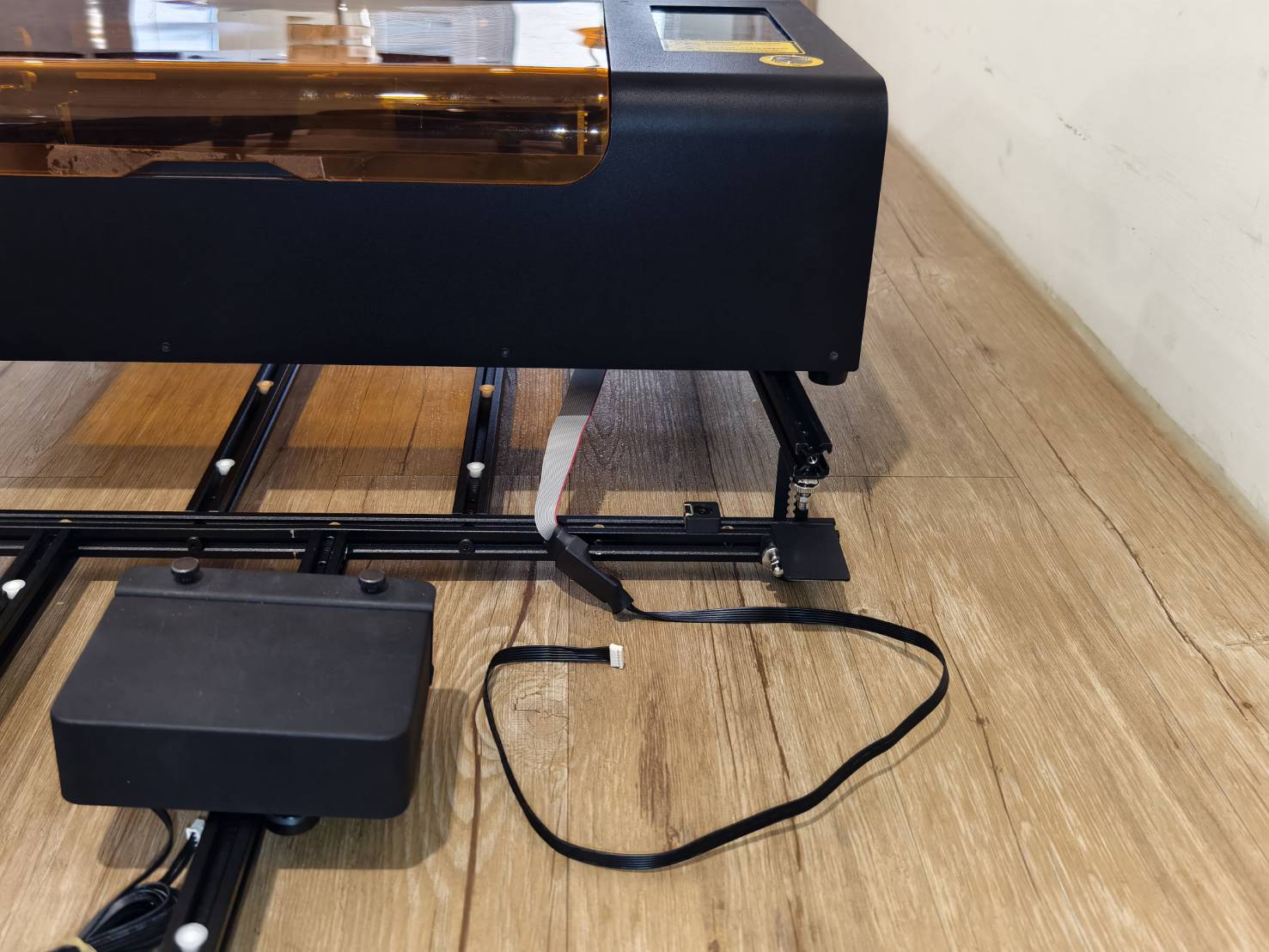

Estrarre il cavo di collegamento.
Collegare il connettore del cavo grigio alla parte inferiore della macchina.
Passo 27

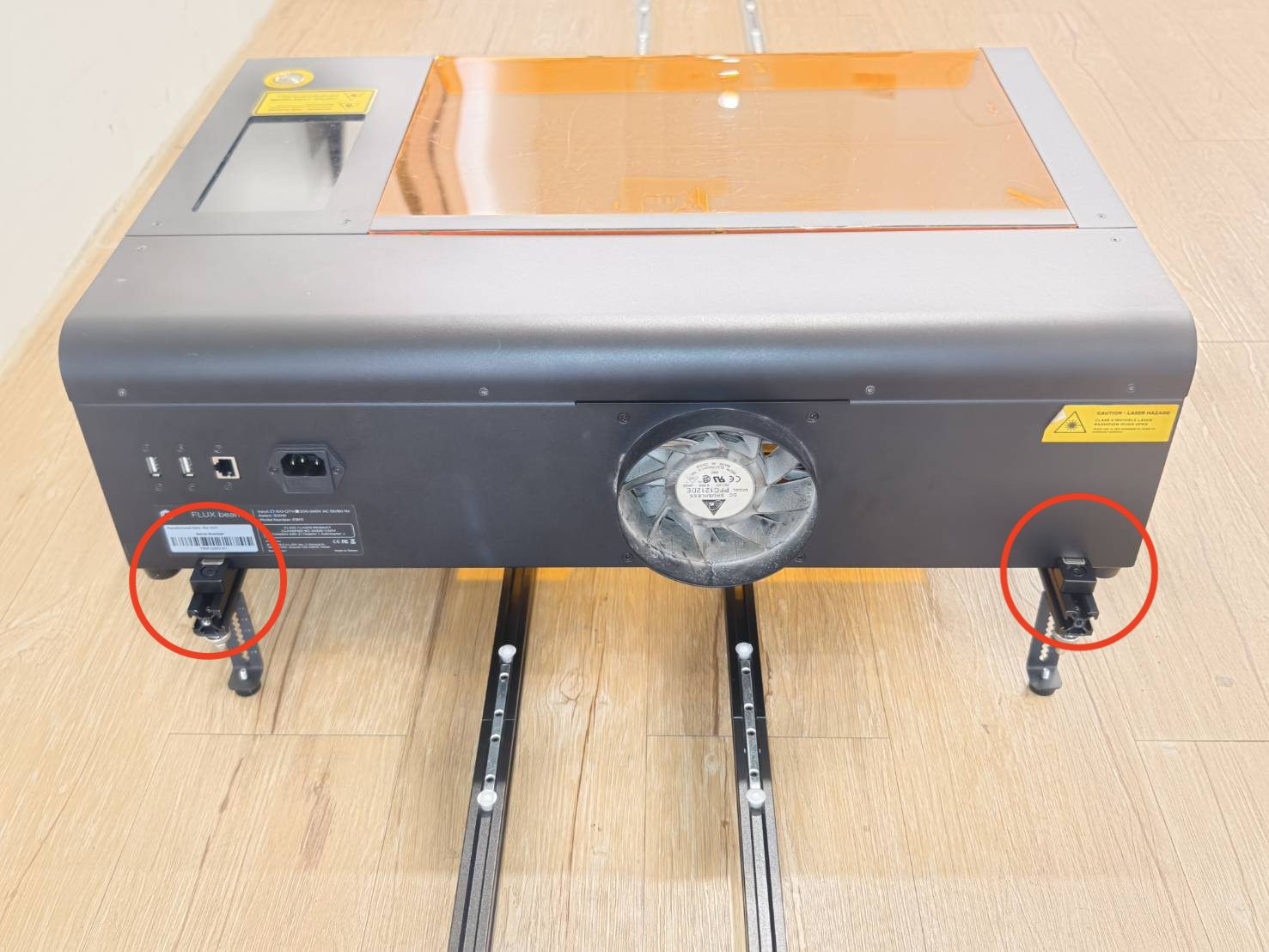

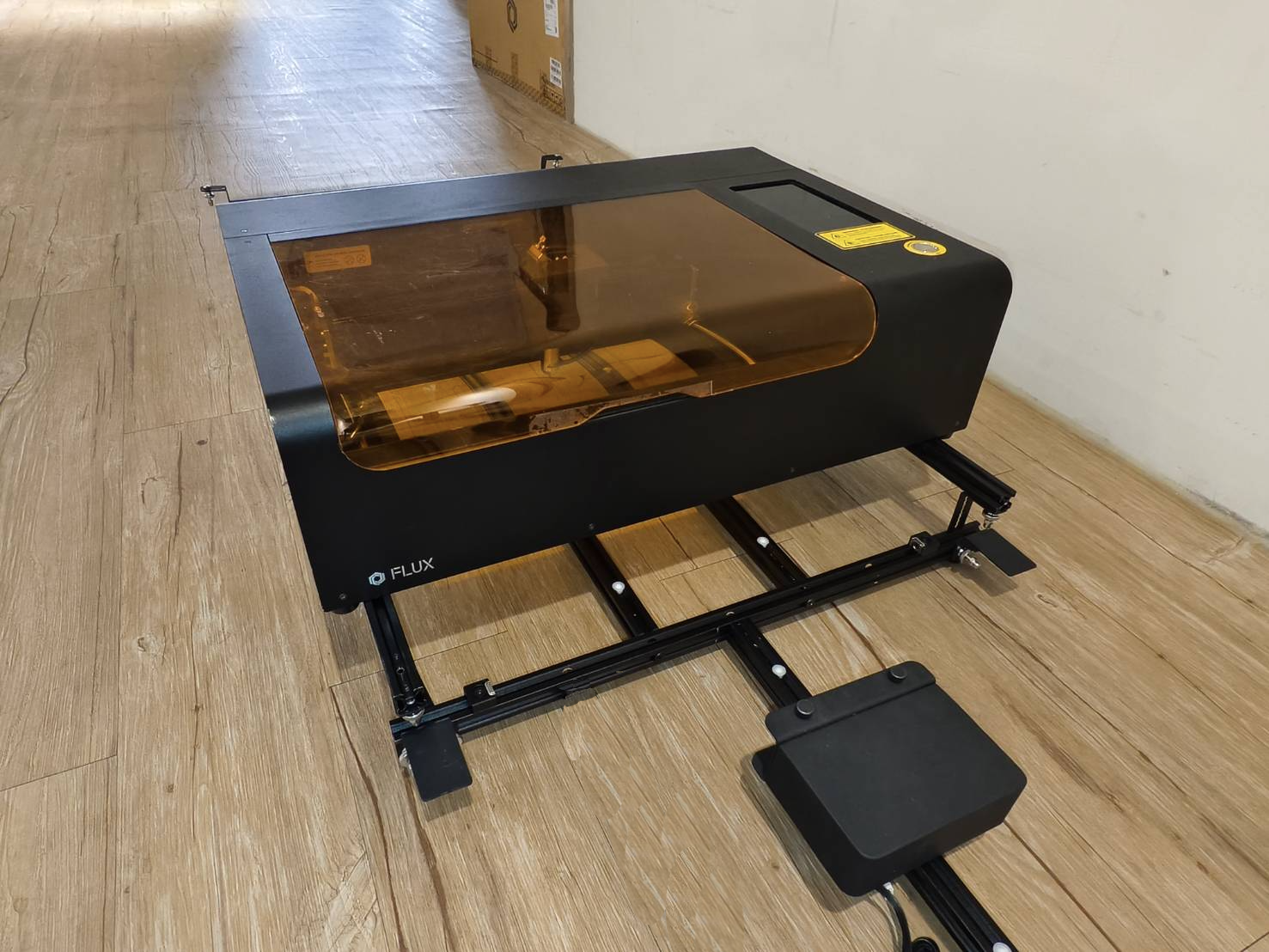

Posizionare la macchina sull'alimentatore, come illustrato nell'immagine sottostante.
Assicurarsi che la macchina non prema sui cavi di collegamento.
Verificare che il magnete nel cerchio rosso sia saldamente fissato all'alloggiamento della macchina.
Passo 28
Individuare l'adattatore, inserire l'altra estremità del cavo di collegamento nella scatola, quindi collegare l'adattatore alla macchina.
Passo 29
Se è presente una fascetta sul cavo di collegamento dell'alimentatore, tagliarla.
Collegare il cavo dell'alimentatore all'adattatore.
Passo 30
Posizionare il materiale, assicurarsi che sia a livello contro l'alimentatore, quindi serrare le viti a testa zigrinata per fissarlo.
Spingere e tirare il materiale avanti e indietro per verificare, osservando contemporaneamente l'aspetto del materiale sotto il coperchio inferiore della macchina per confermare che sia a livello.
Passo 31
Regolare la posizione dei magneti della guida di arresto installati nel passo 14.
Regolare la posizione della piattaforma del rullo di guida del bordo secondo il video sottostante, allineandola a filo con il bordo esterno del magnete della guida di arresto.
Installare i rulli. I rulli a molla possono essere installati sia a sinistra che a destra senza restrizioni. Il loro scopo principale è prevenire la deviazione del materiale.
| Installazione inversa (per spessore del materiale inferiore a 5 mm) | |
| Installazione in avanti (per spessore del materiale superiore a 5 mm) | |
Passo 32
Accendere la macchina.
Assicurarsi che il blocco di sicurezza sia inserito sul retro della macchina.
Passo 33
Assicurarsi di utilizzare le seguenti versioni di software e firmware.
|
Versione di Beam Studio 2.5.3 o superiore (Tutorial) |

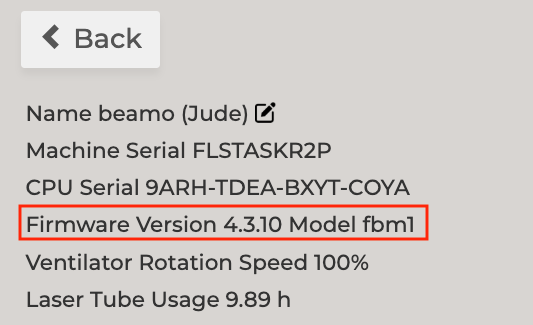

Versione del firmware 4.3.10 o superiore. (Tutorial) |
|
|

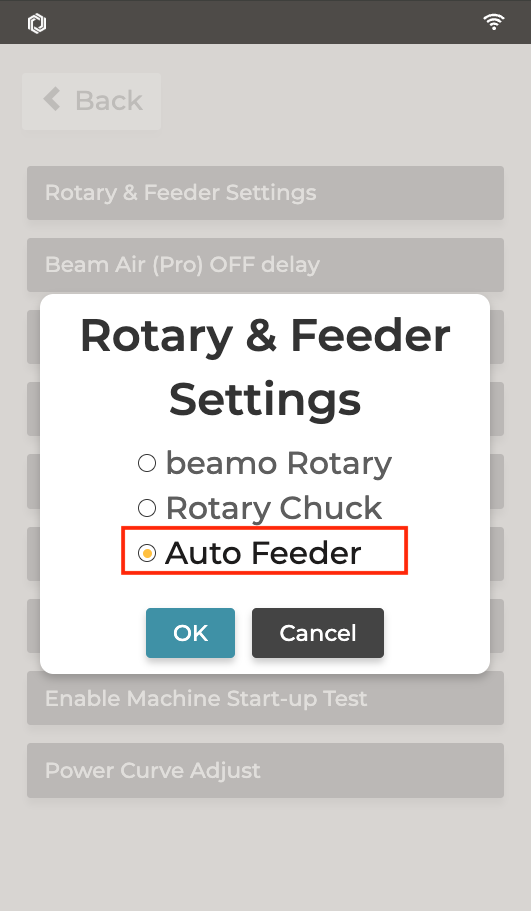

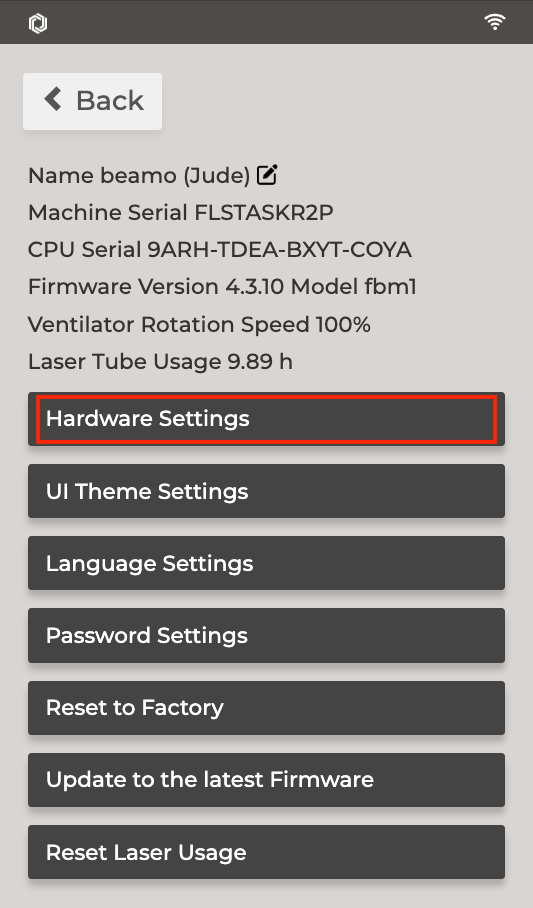

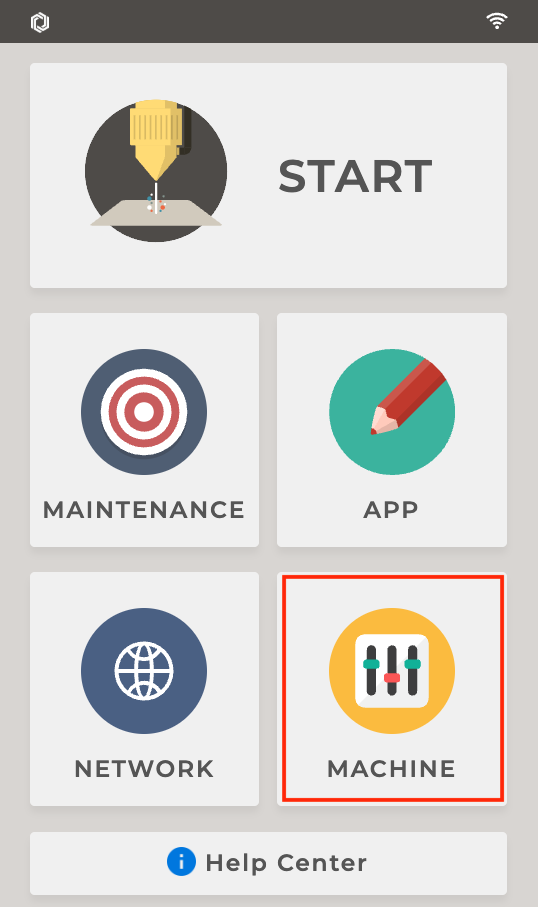

Vai su "Impostazioni hardware" per attivare la funzione di alimentazione automatica.

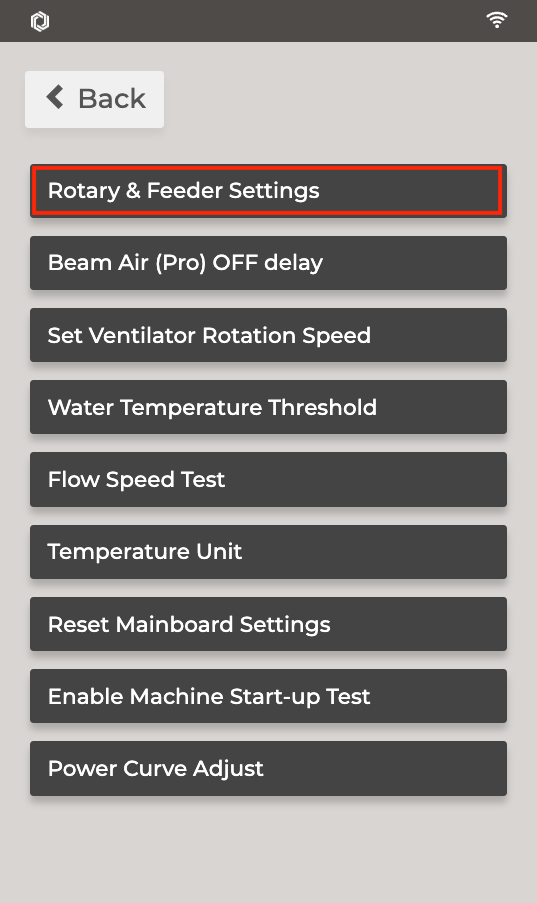

(Machine >> Hardware Settings >> Rotary & Alimentatore Settings >> Auto Alimentatore)
Passo 34

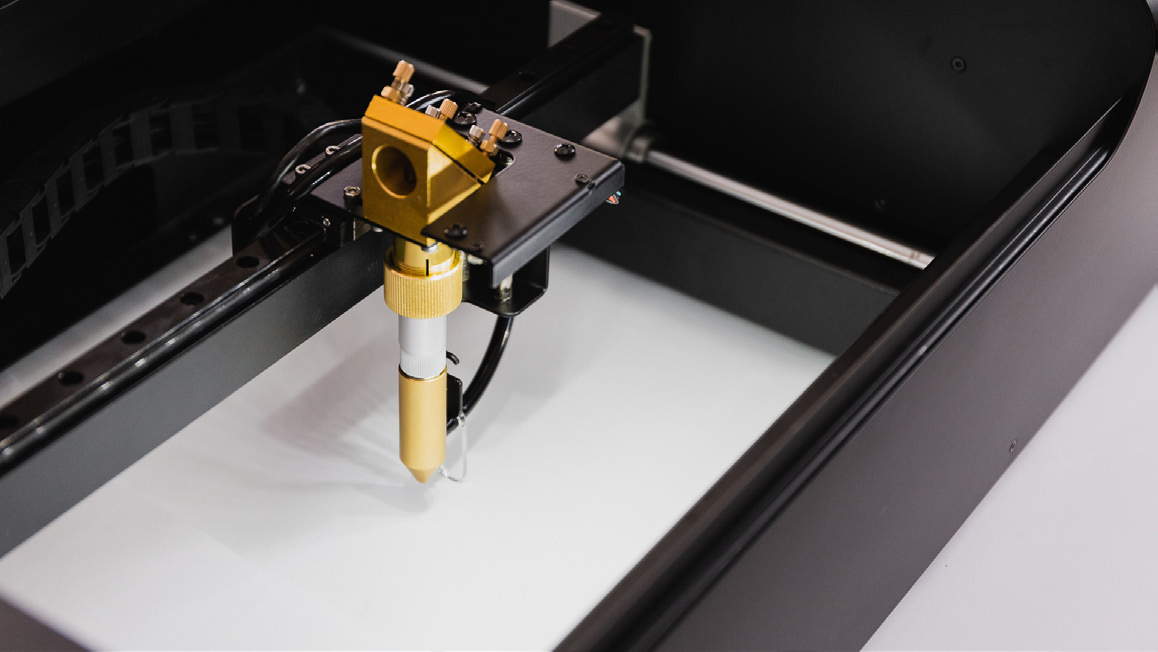

Esegui la messa a fuoco, manualmente o automaticamente.
Passo 35
Sposta la testa laser nell'area che desideri incidere o tagliare, quindi chiudi il coperchio.
Passo 36
- Avvia Beam Studio e apri le Impostazioni documento.
- Imposta la Posizione iniziale sulla Posizione attuale e seleziona in alto a sinistra.
- Attiva la funzione "Fondo aperto".
-
Attiva la funzione Alimentatore automatico e inserisci la lunghezza approssimativa del materiale.
Passo 37
Importa o crea un file.
Imposta i parametri corretti in base al materiale.
Passo 38
Usa "Inquadratura" per visualizzare in anteprima il percorso di incisione.
Passaggio 39
Avvia il processo.
Passaggio 40
Verifica il risultato.
Se le dimensioni del risultato differiscono dal tuo progetto, utilizza la funzione "Scala" nelle impostazioni del documento in Beam Studio e riprova.
Questa funzione può essere utilizzata per ingrandire o ridurre proporzionalmente le dimensioni del progetto.
- Ad esempio, se il rettangolo è impostato a 50 cm ma il risultato è di 25 cm, imposta la "Scala" su 2, così il risultato verrà ingrandito di un fattore 2. (25 cm x 2 = 50 cm >> Risultato)
- Un altro esempio: se il rettangolo è impostato a 50 cm, ma il risultato è di 100 cm, imposta la "Scala" su 0.5, così il risultato verrà ridotto di un fattore 0.5. (100 cm x 0.5 = 50 cm >> Risultato)
#END
