Se sei stato reindirizzato a questa guida, significa che il percorso verticale del 3° specchio non può essere allineato, oppure hai sostituito il tubo laser, il gruppo supporto del 2° specchio, ecc.
In questa guida verranno trattate le seguenti regolazioni avanzate.
La linea orizzontale per il percorso dal 2° specchio all'ingresso del 3° specchio.
La linea verticale per il percorso dal 2° specchio all'ingresso del 3° specchio.
Il percorso verticale dal 3° specchio al piano di lavoro.
Prima di iniziare
Assicurati che il percorso dal 1° al 2° specchio e il percorso dal 2° al 3° specchio siano correttamente allineati. In caso contrario, i passaggi descritti in questa pagina peggioreranno il percorso ottico.
Fai riferimento a questo articolo, 4-10 Regolazione del Percorso Ottico, dal Passaggio 1 al Passaggio 7.1 per assicurarti che i percorsi menzionati siano correttamente allineati.
Passaggio 1

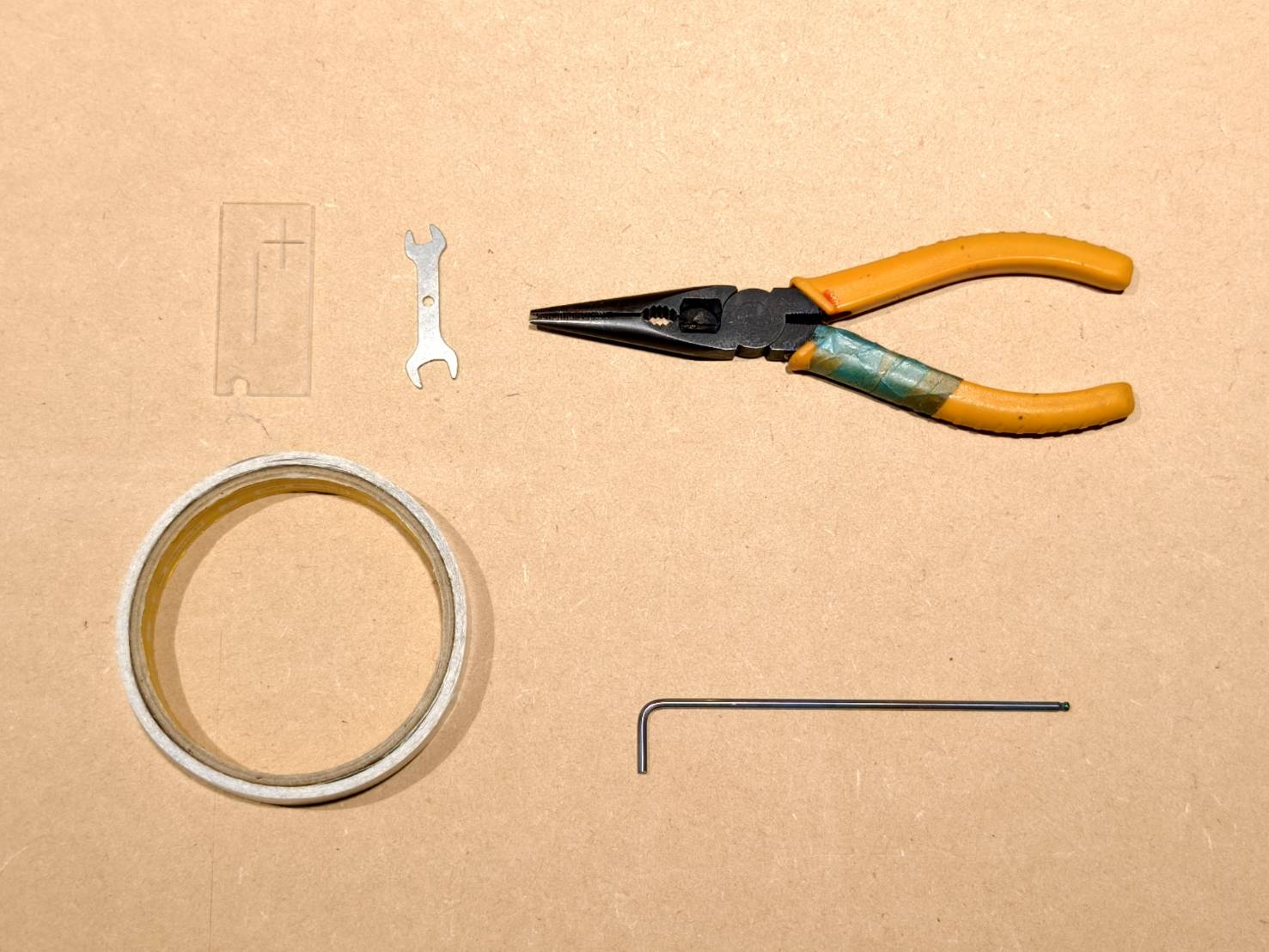

Prepara i seguenti strumenti.
Strumento OPA
Chiave a doppia testa
Pinze
Nastro biadesivo
Chiave a brugola da 2,5 mm
Passaggio 2
Utilizzare lo strumento OPA per verificare che il punto sia posizionato al centro dell'ingresso del 3° specchio. Questo passaggio illustra come verificare l'allineamento verticale del fascio all'ingresso del 3° specchio utilizzando uno strumento OPA.

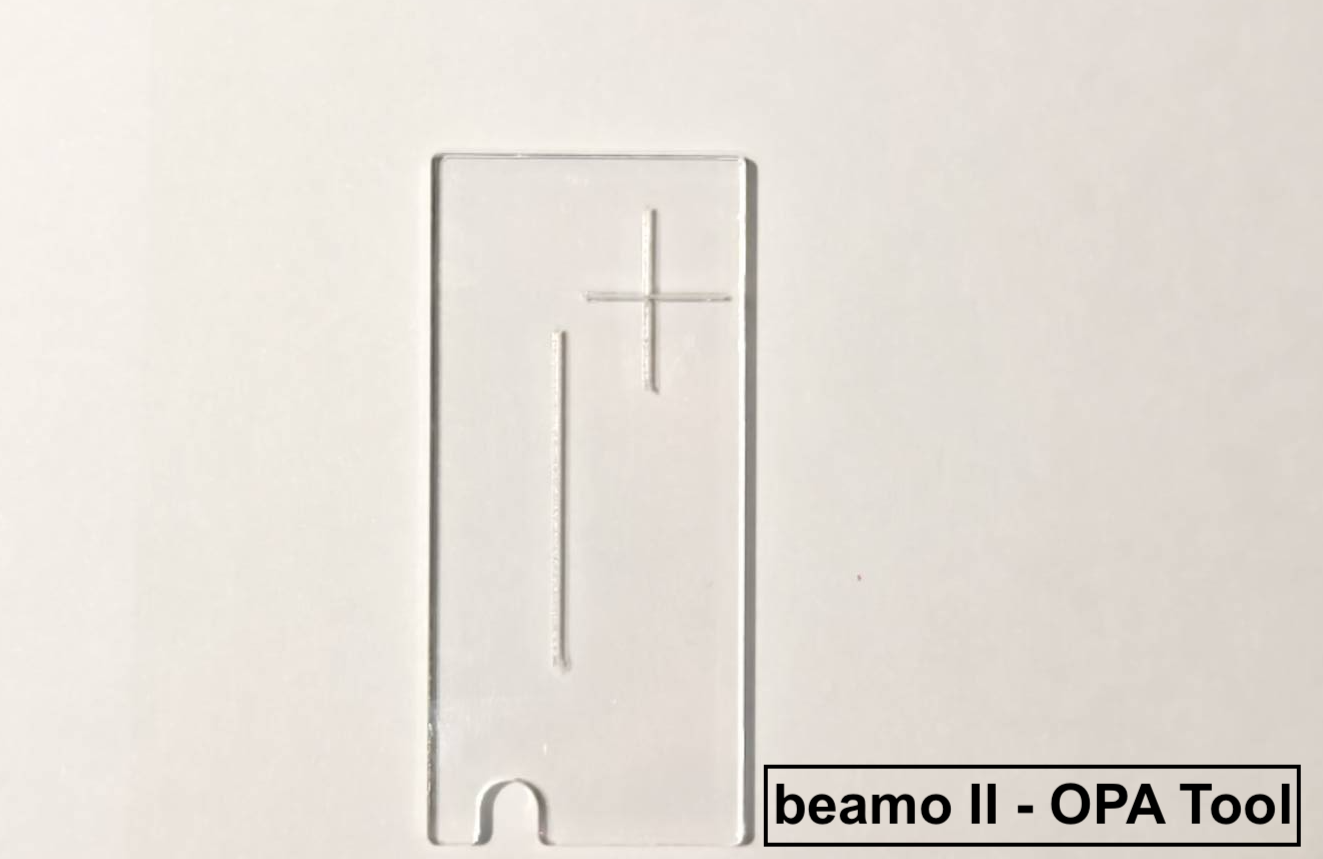

Utilizzare il link per scaricare il file e utilizzare acrilico trasparente da 3 mm per incidere e tagliare.

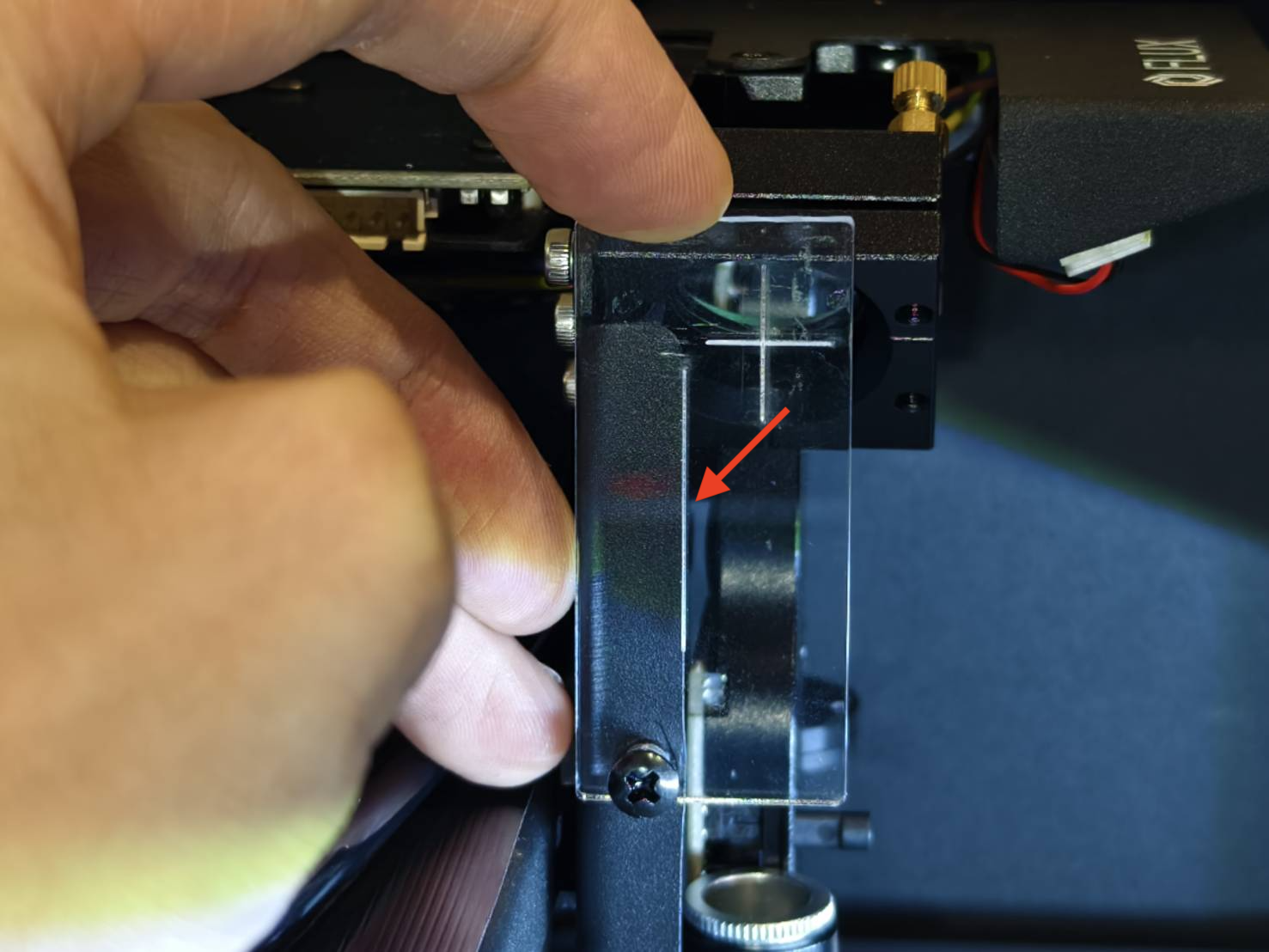

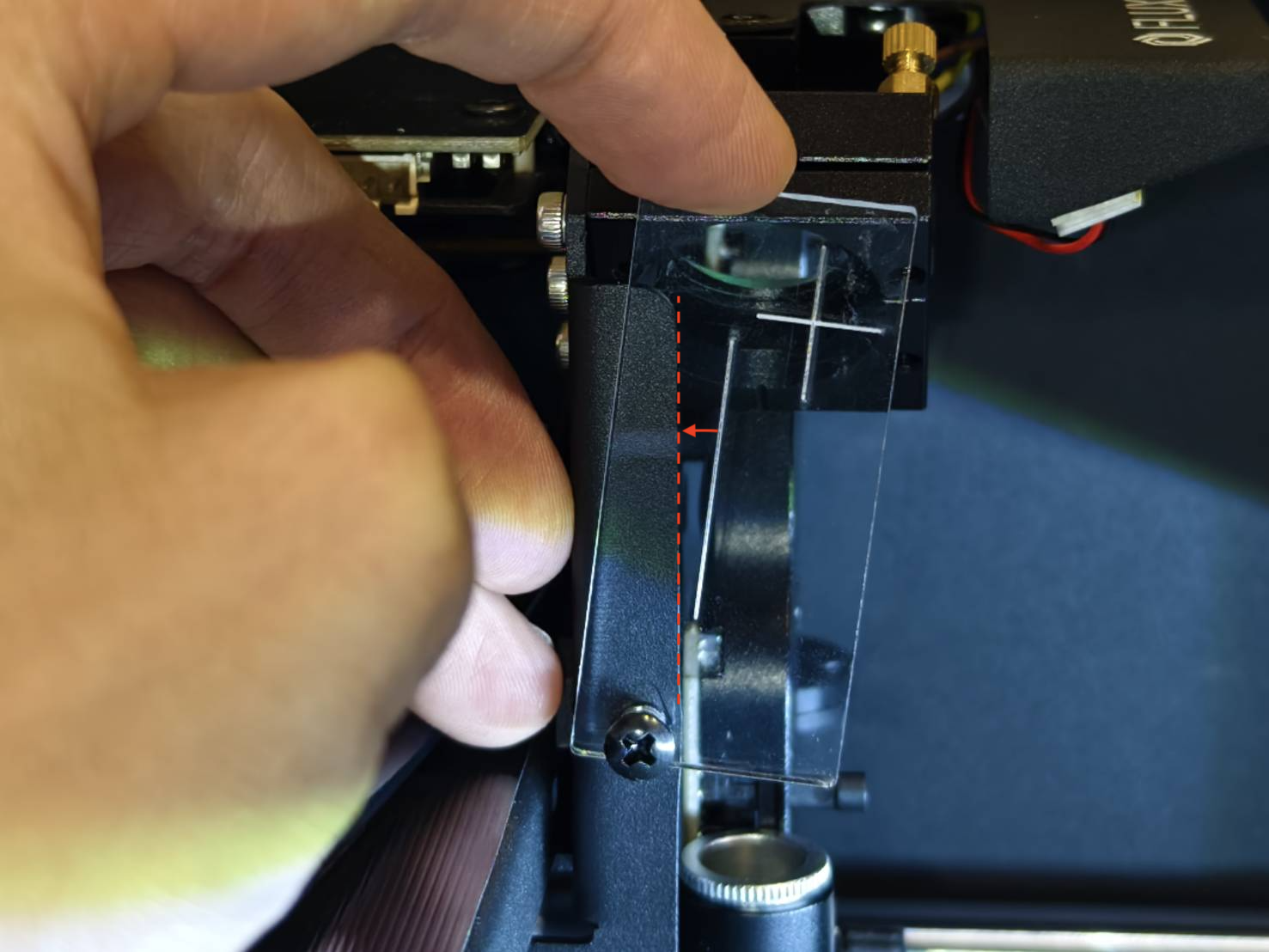

Lo strumento verrà posizionato sulla vite dell'ingresso del 3° specchio. La linea più lunga a sinistra sarà allineata con il bordo del componente metallico.
Se la macchina non riesce a tagliare in nessuna area del piano di lavoro, è necessario creare uno strumento temporaneo. Fare riferimento alla guida, Guida allo Strumento OPA Temporaneo.

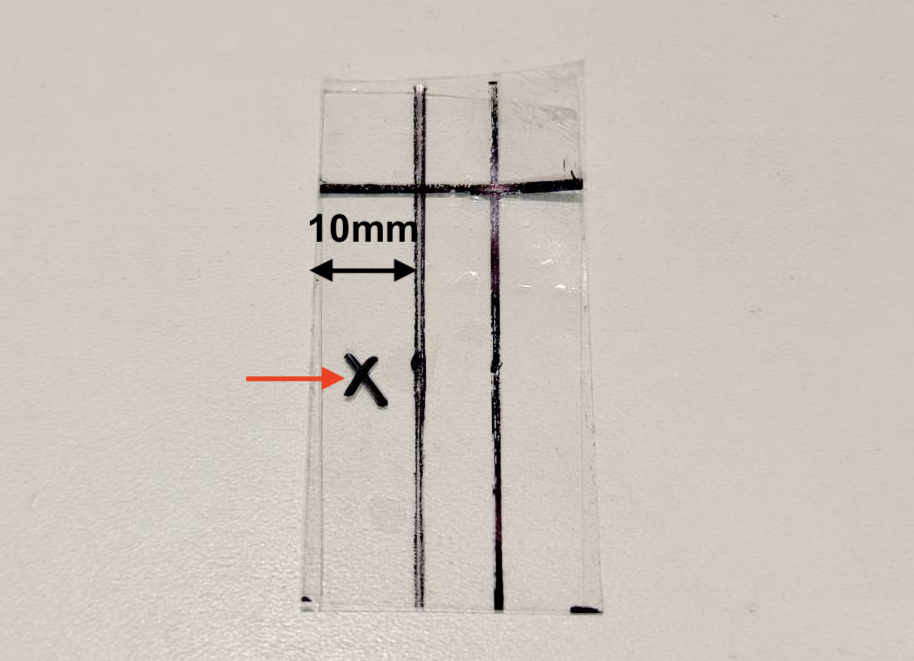

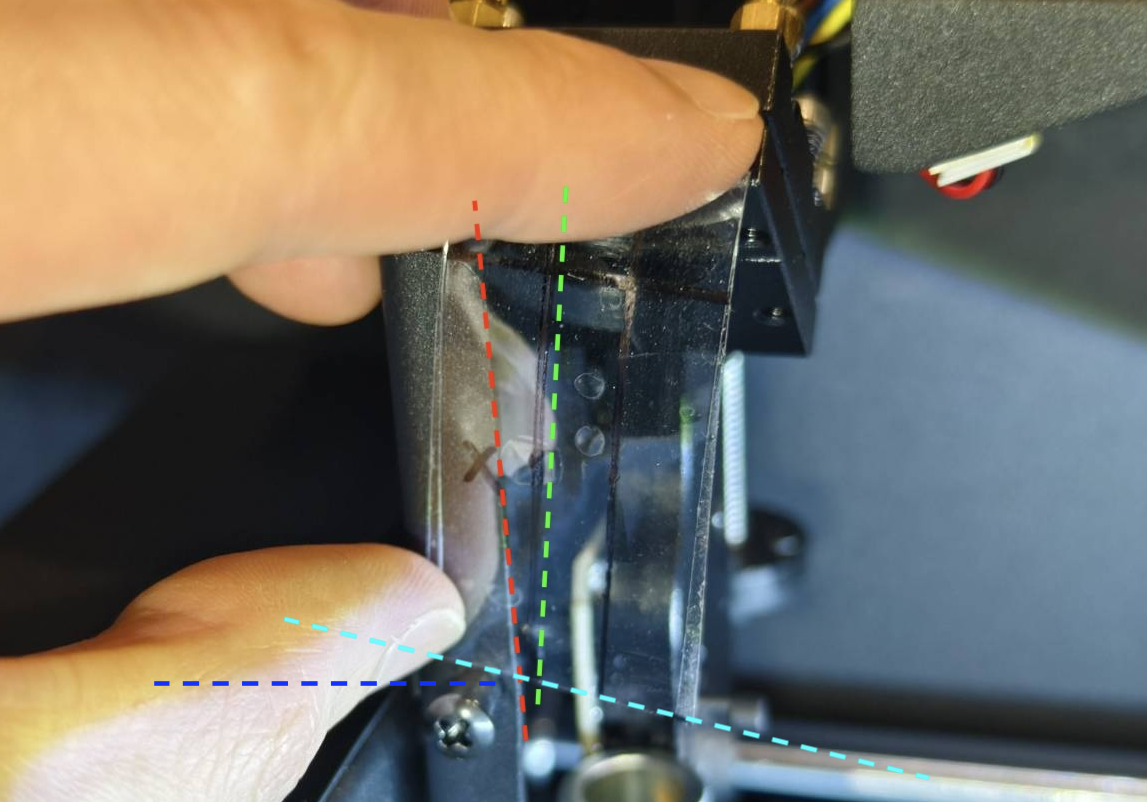

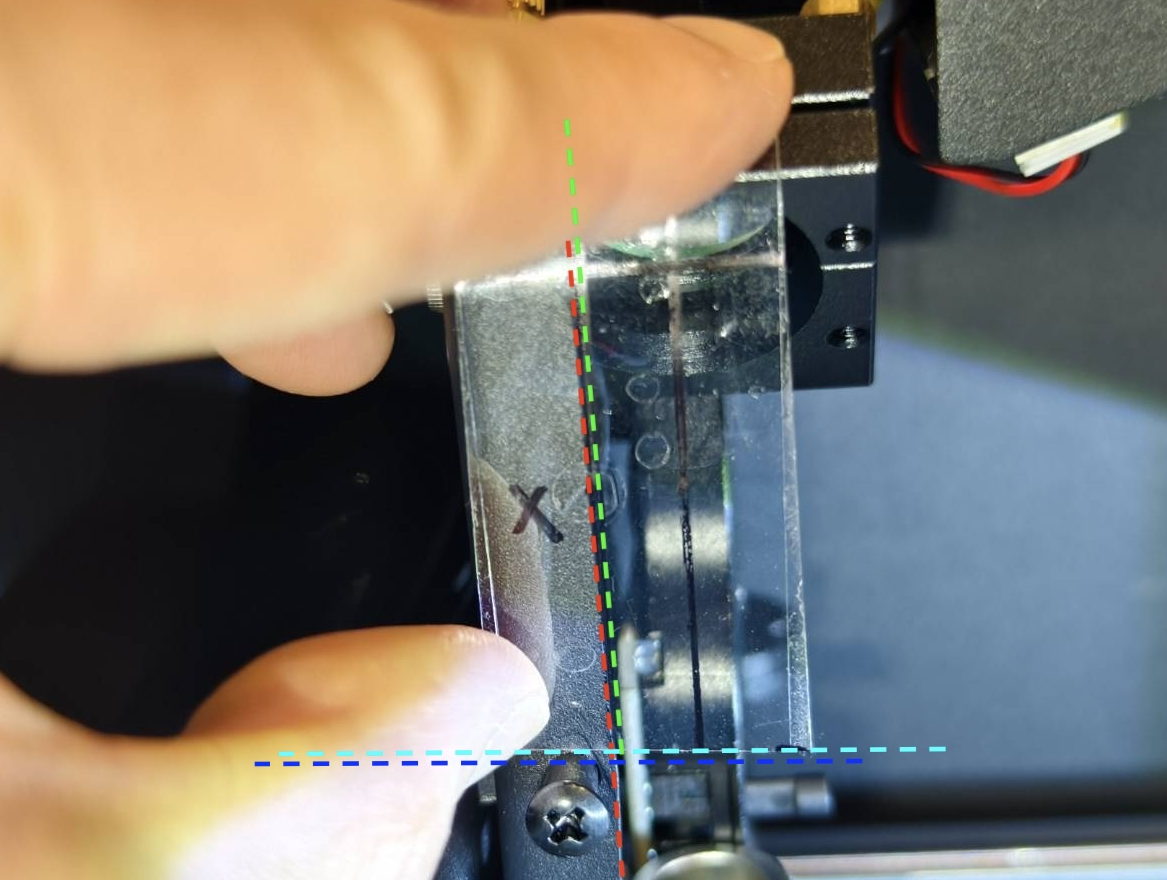

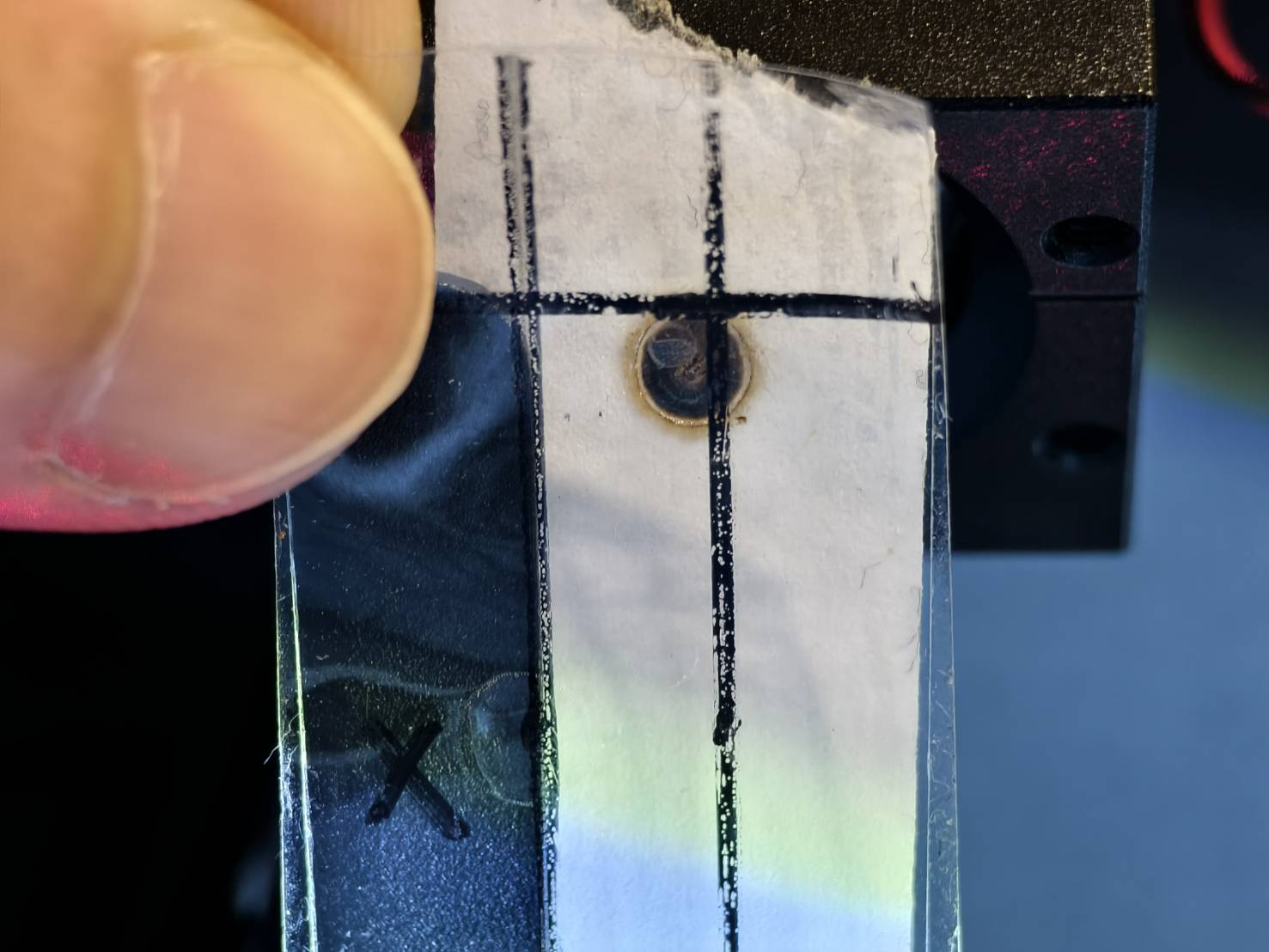

Lo strumento verrà posizionato sulla vite dell'ingresso del 3° specchio. Il lato con il segno "x" sarà sul lato sinistro e la linea da 10 mm sarà allineata con il componente metallico. Assicurarsi che la parte inferiore dello strumento sia appoggiata sulla superficie superiore della vite.
Una volta ottenuto lo strumento, spostare la testina laser al centro ed effettuare 5 impulsi. Utilizzare lo strumento per verificare se il punto è vicino alla linea verticale.

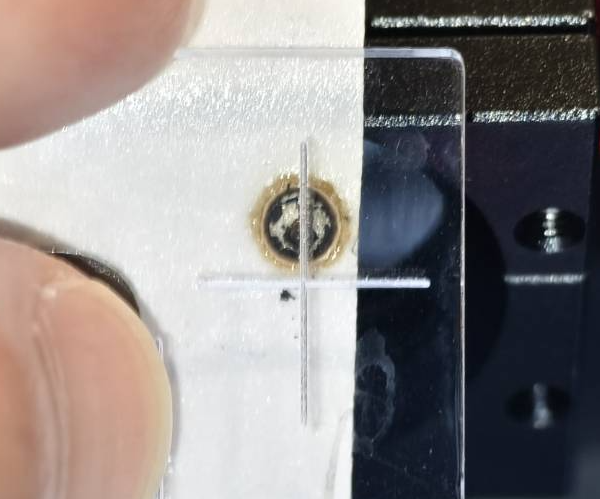

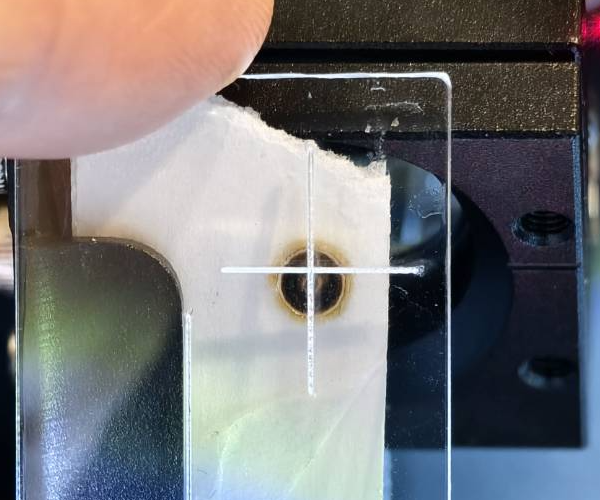

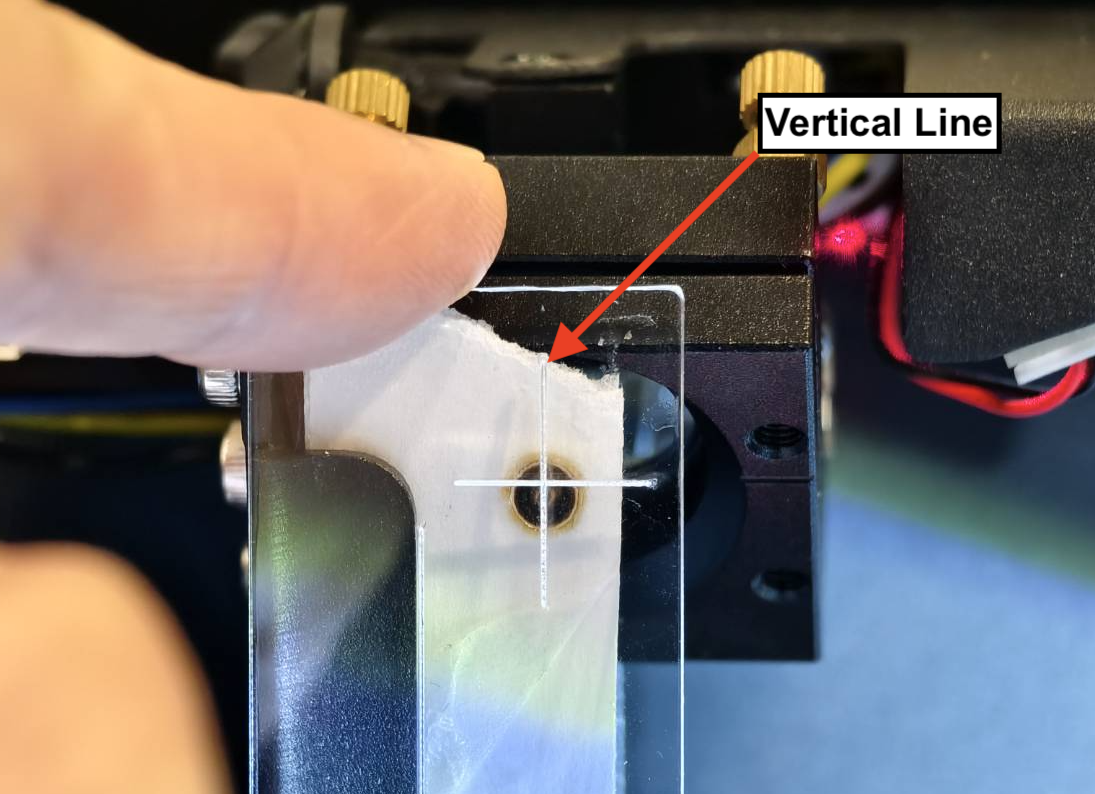

Verificare la linea verticale con lo strumento. Allineare il cerchio o i punti dello strumento con l'ingresso e verificare la posizione del punto.
Acrilico
Esempio Corretto
Esempio Errato
Nastro

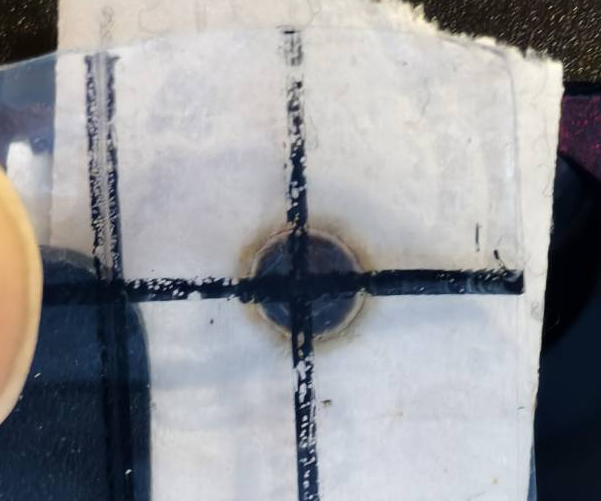

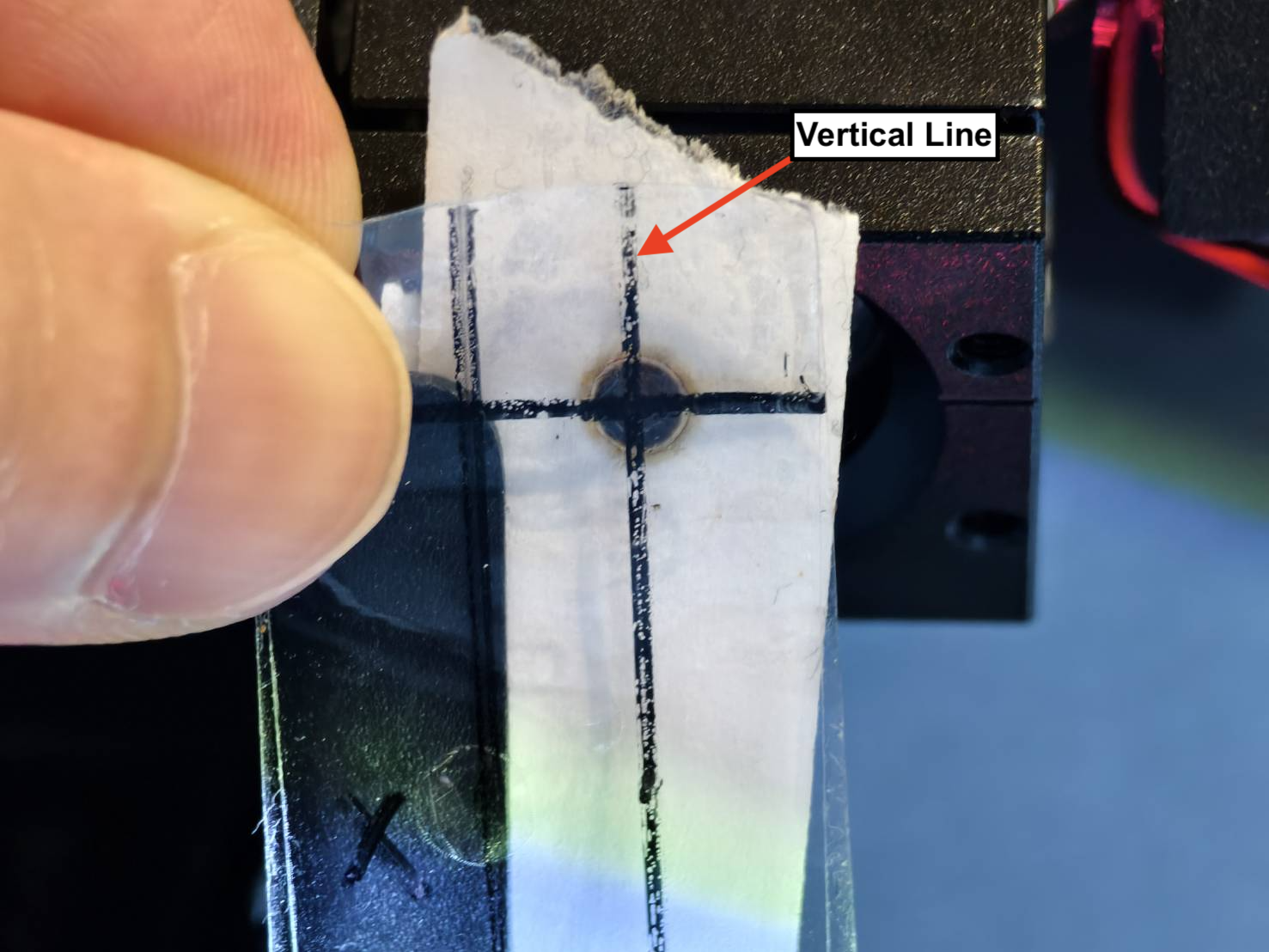

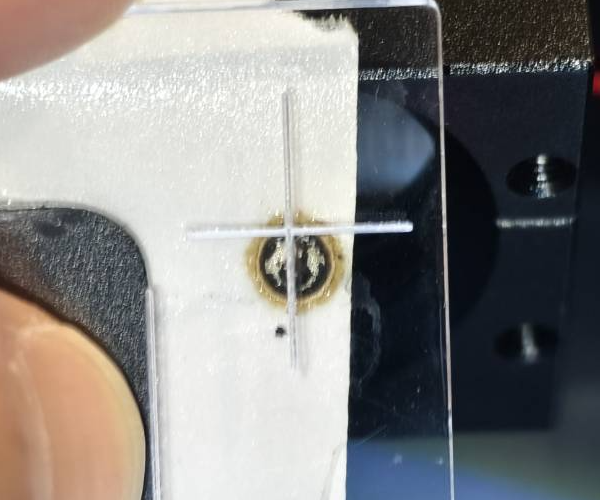

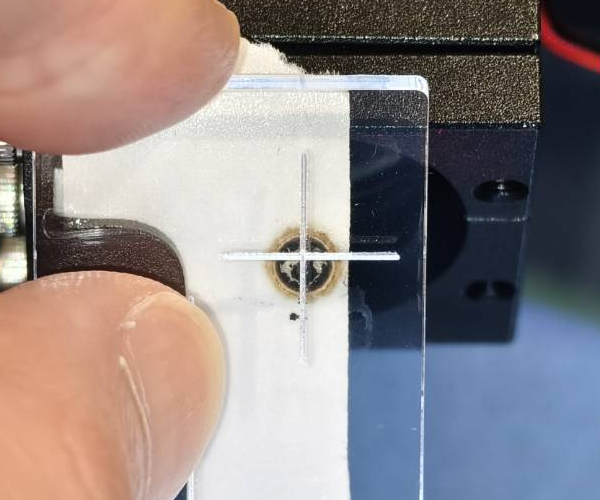

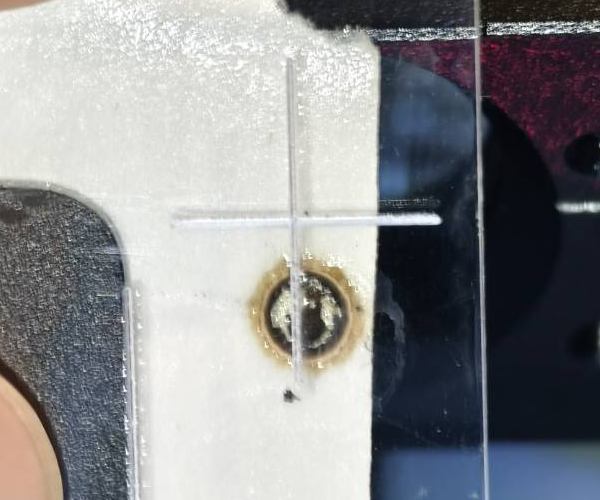

Corretto - Centrato

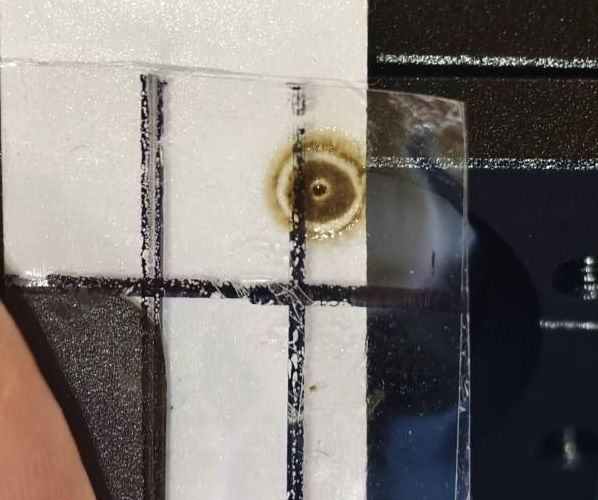

Errato - Non Centrato
Determinare il risultato e l'azione successiva da intraprendere:
Se il percorso verticale del raggio non è centrato sull'utensile, è possibile regolare la testa laser per migliorarlo.

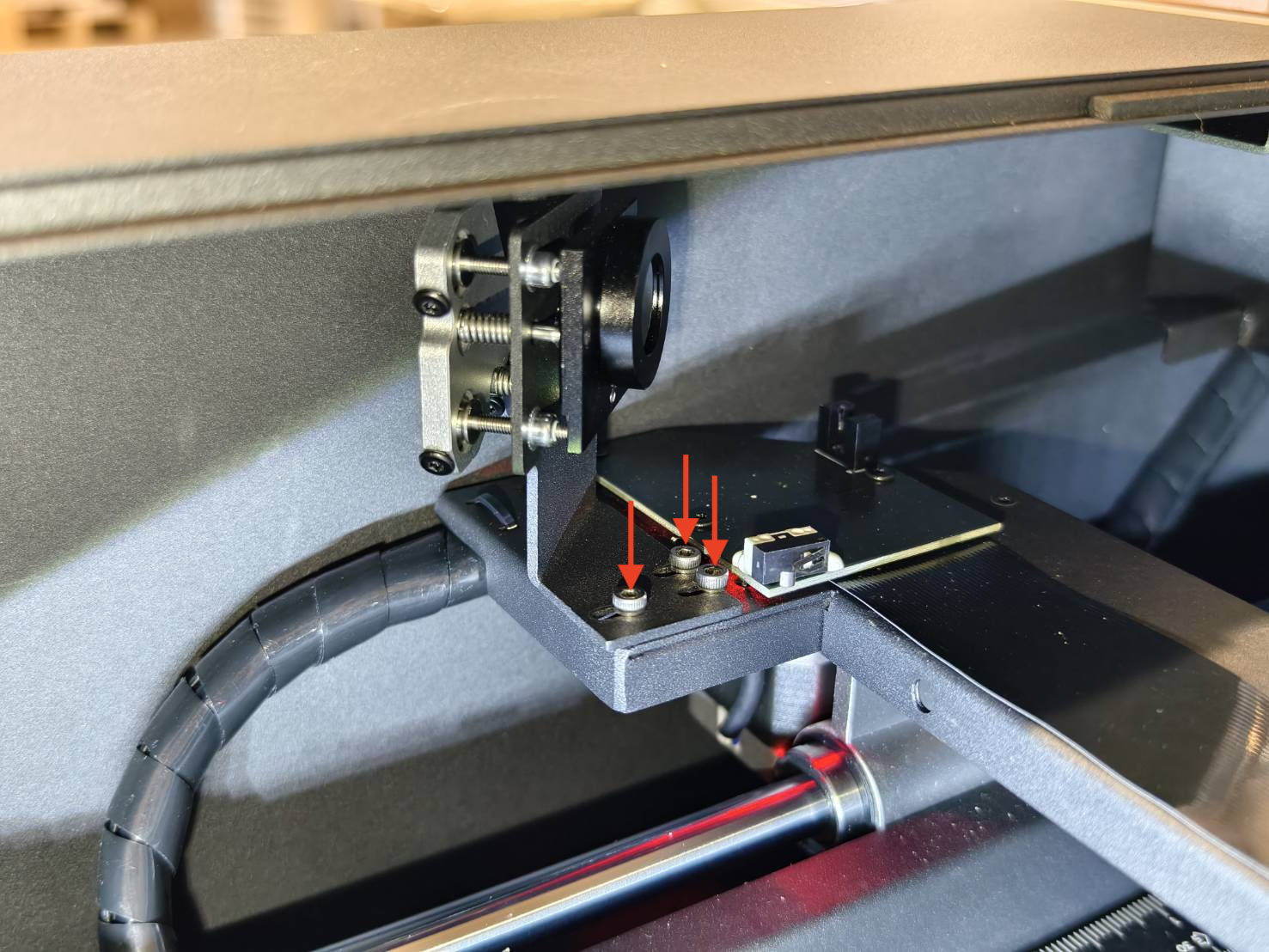

Allentare leggermente queste 3 viti, senza rimuoverle né allentarle eccessivamente.

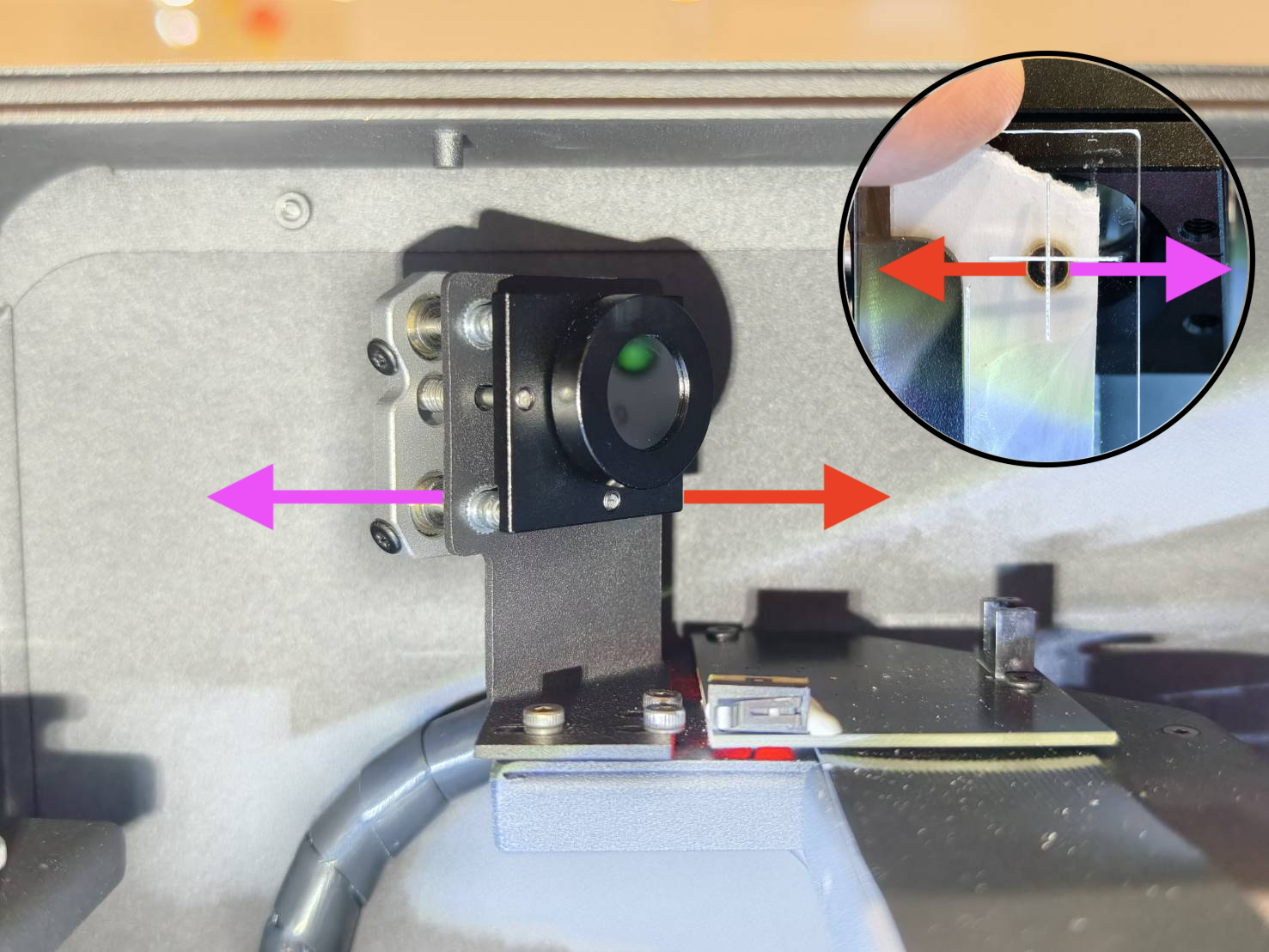

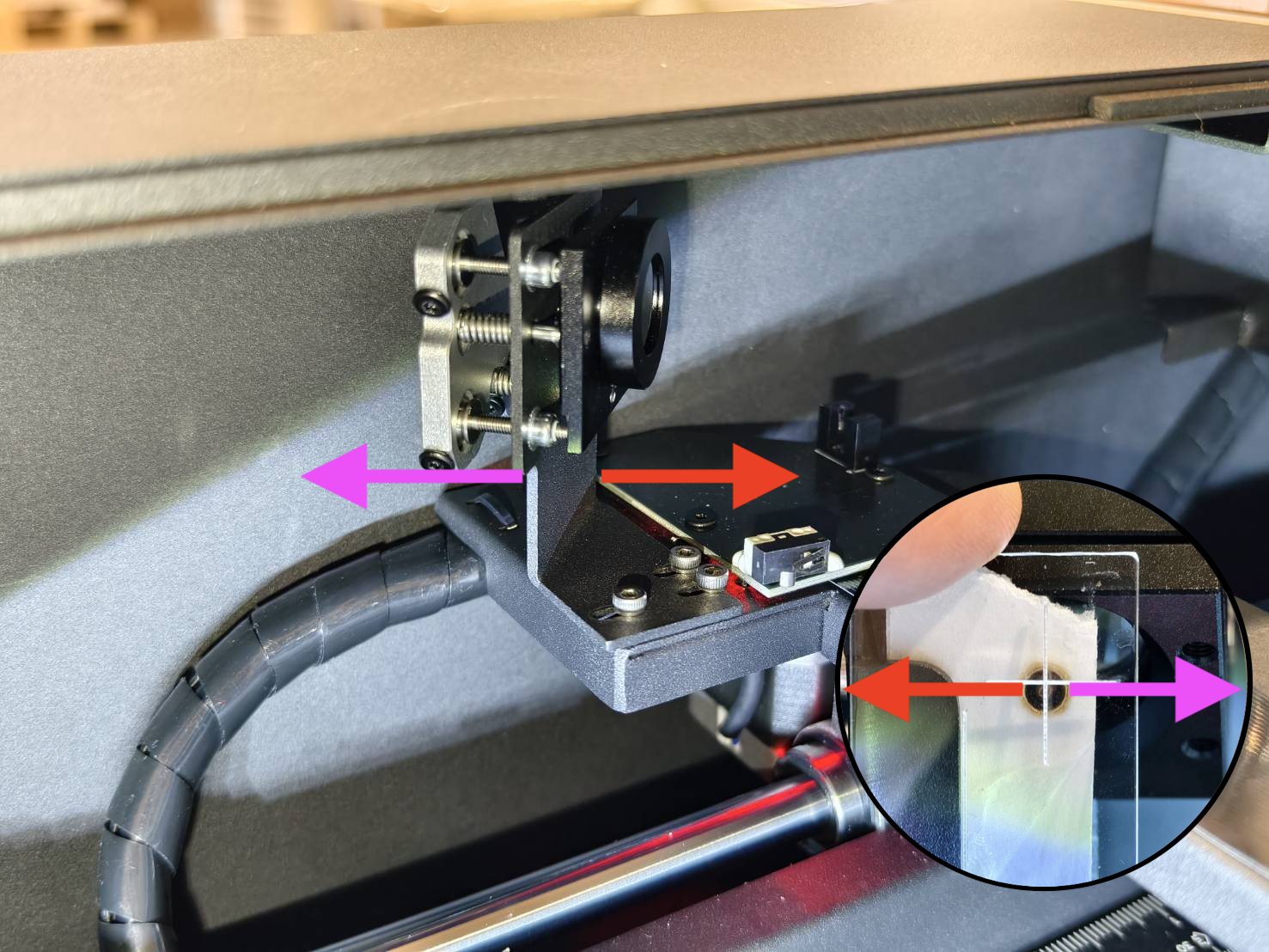

Dopo aver allentato le viti, la testa può essere spinta verso l'interno o verso l'esterno. Il percorso del laser cambierà in base alla direzione della regolazione.
Dopo la regolazione, riavvitare le viti.
Dimostrazione Andare a Passaggio 2.2 dopo questa regolazione.

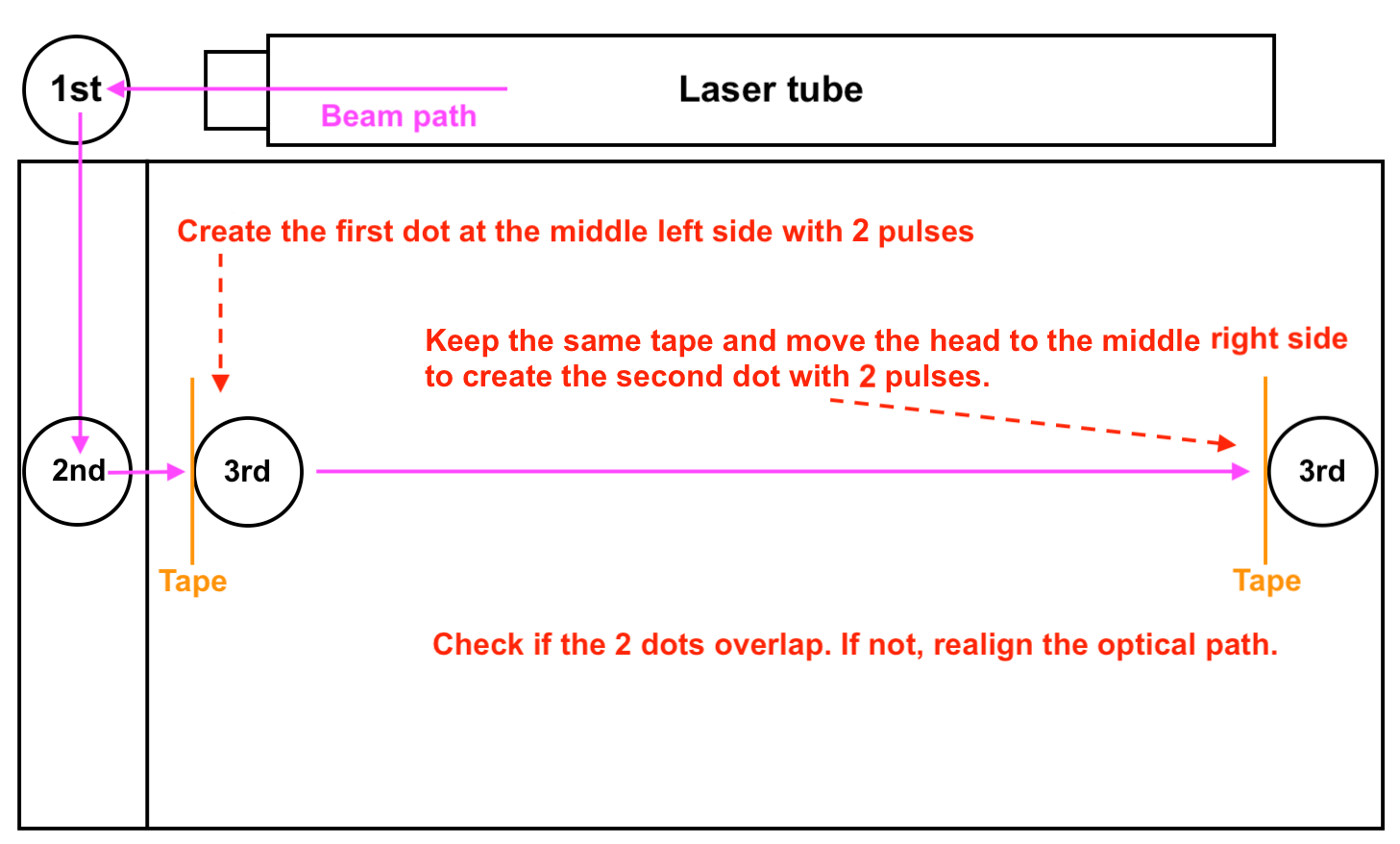

Ricontrollare il percorso ottico dal 2° specchio al 3° specchio per verificare se i punti si sovrappongono. Fare riferimento a Passaggio 7 in un altro articolo. Se i punti non si sovrappongono, procedere con Passaggio 7.1.
Andare a Passaggio 3 dopo l'allineamento dal 2° al 3° specchio.
Passaggio 3
Controllare la linea orizzontale utilizzando lo strumento OPA.
Una volta ottenuto lo strumento, spostare la testina laser al centro ed effettuare 5 impulsi. Utilizzare lo strumento per verificare se il punto è vicino alla linea orizzontale.

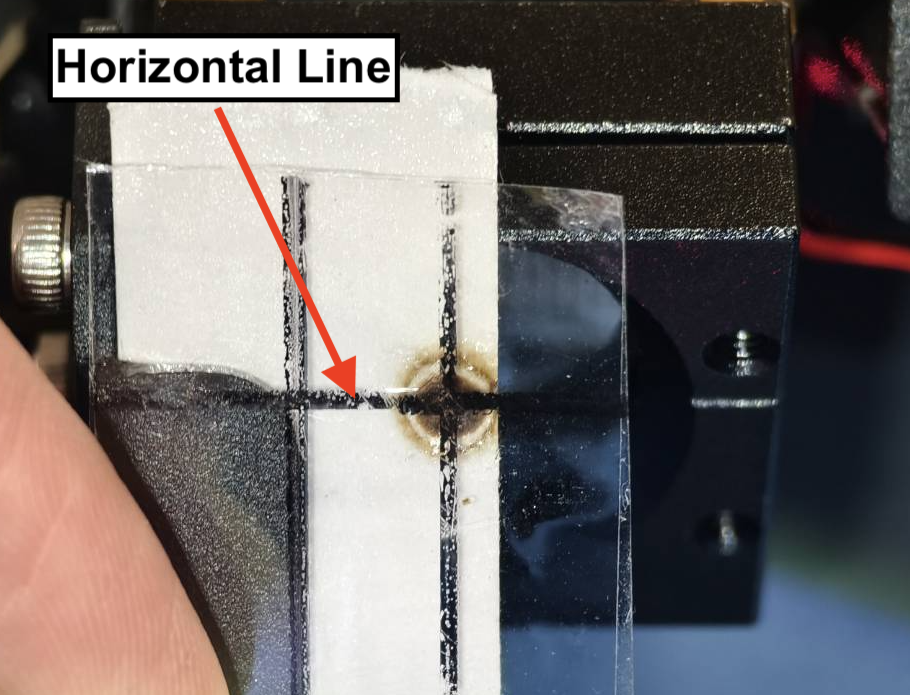

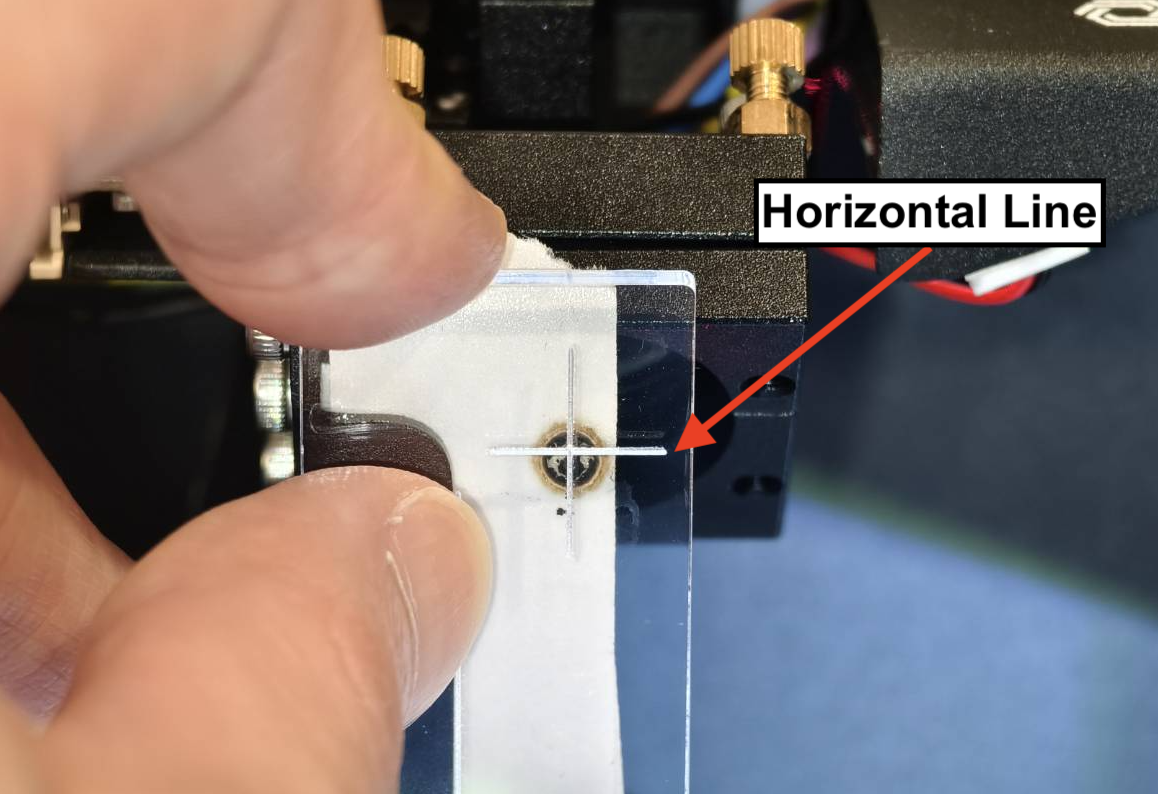

Verificare la linea verticale con lo strumento. Allineare il cerchio o i punti dello strumento con l'ingresso e verificare la posizione del punto.

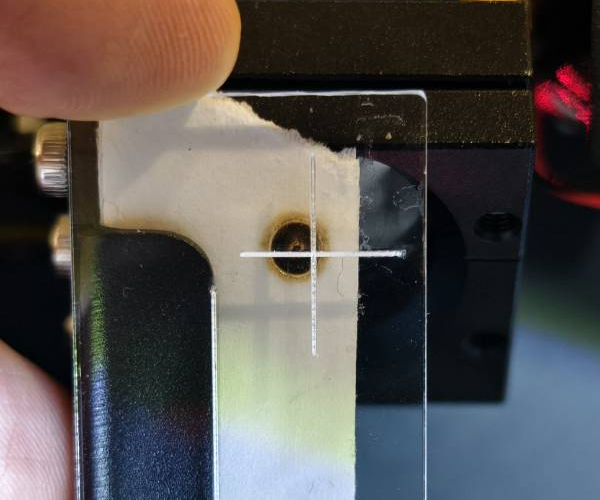

Il punto deve essere centrato sulla linea. È accettabile se è leggermente sopra o sotto, purché tocchi la linea. Se non tocca la linea, non è accettabile.
Acrilico

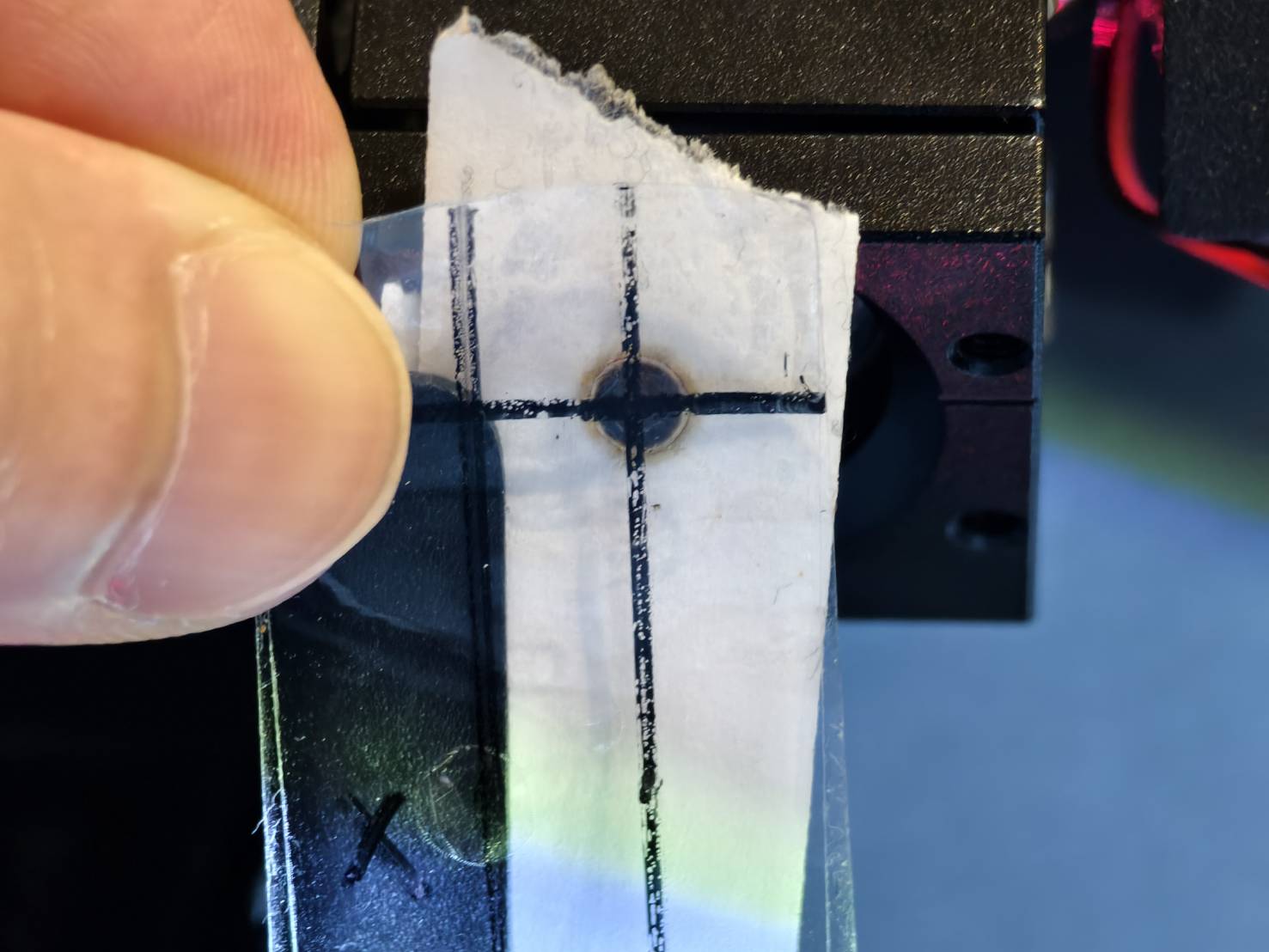

Esempio Corretto

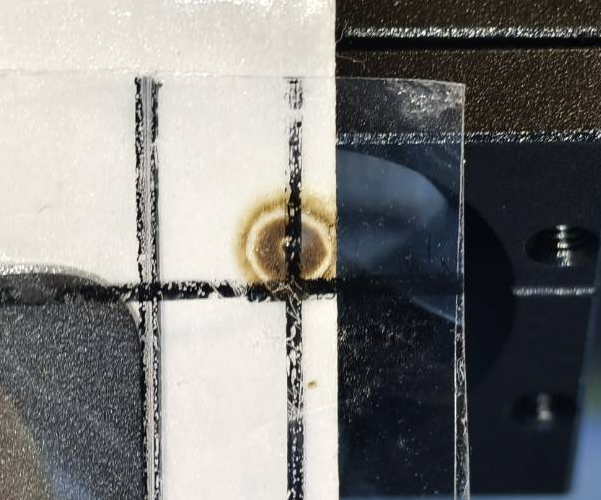

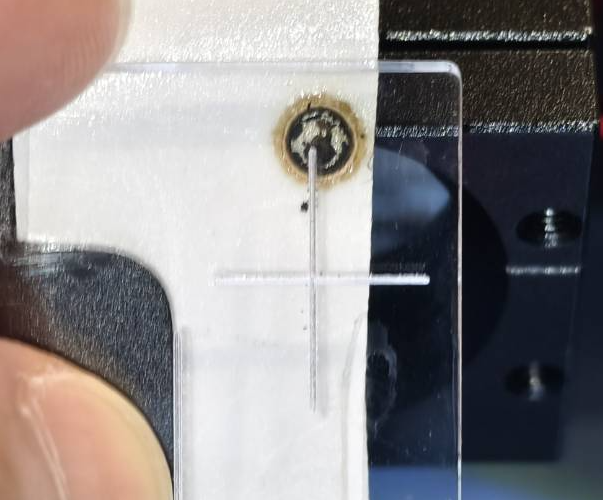

Esempio accettabile

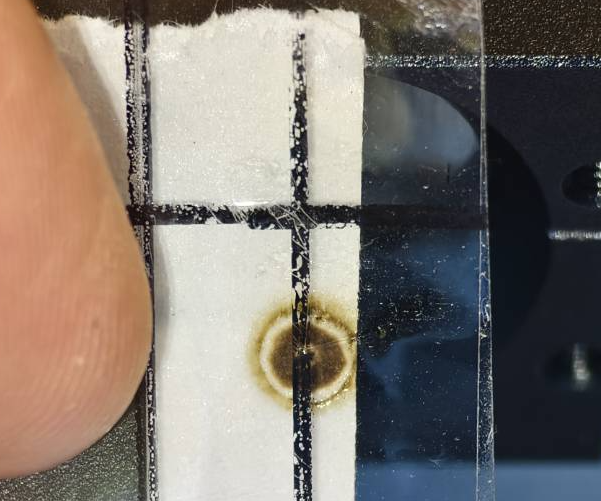

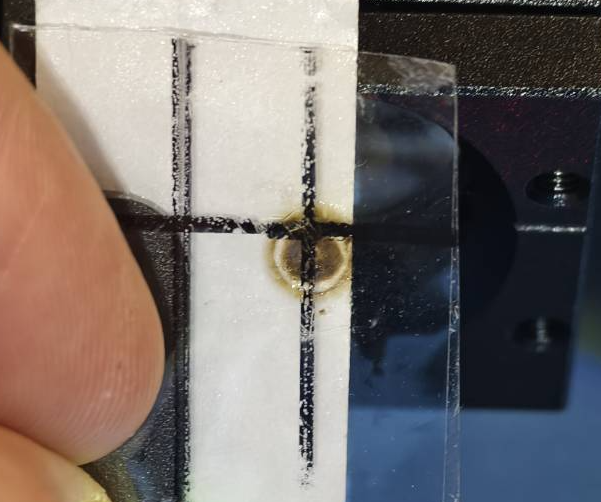

Esempio Errato
Nastro

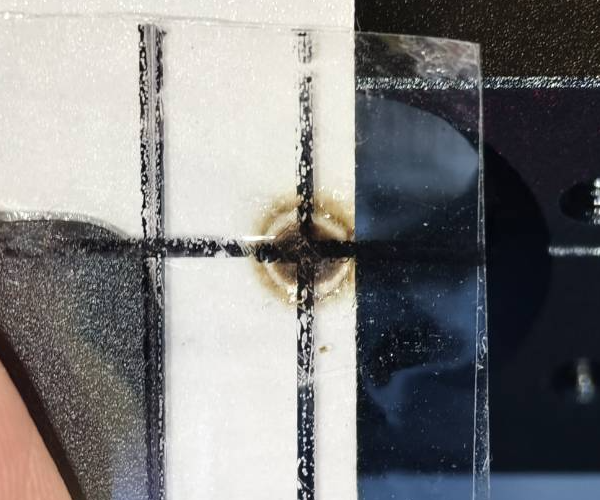

Esempio Corretto
Esempio accettabile
Esempio Errato
Determinare il risultato e l'azione successiva da intraprendere:

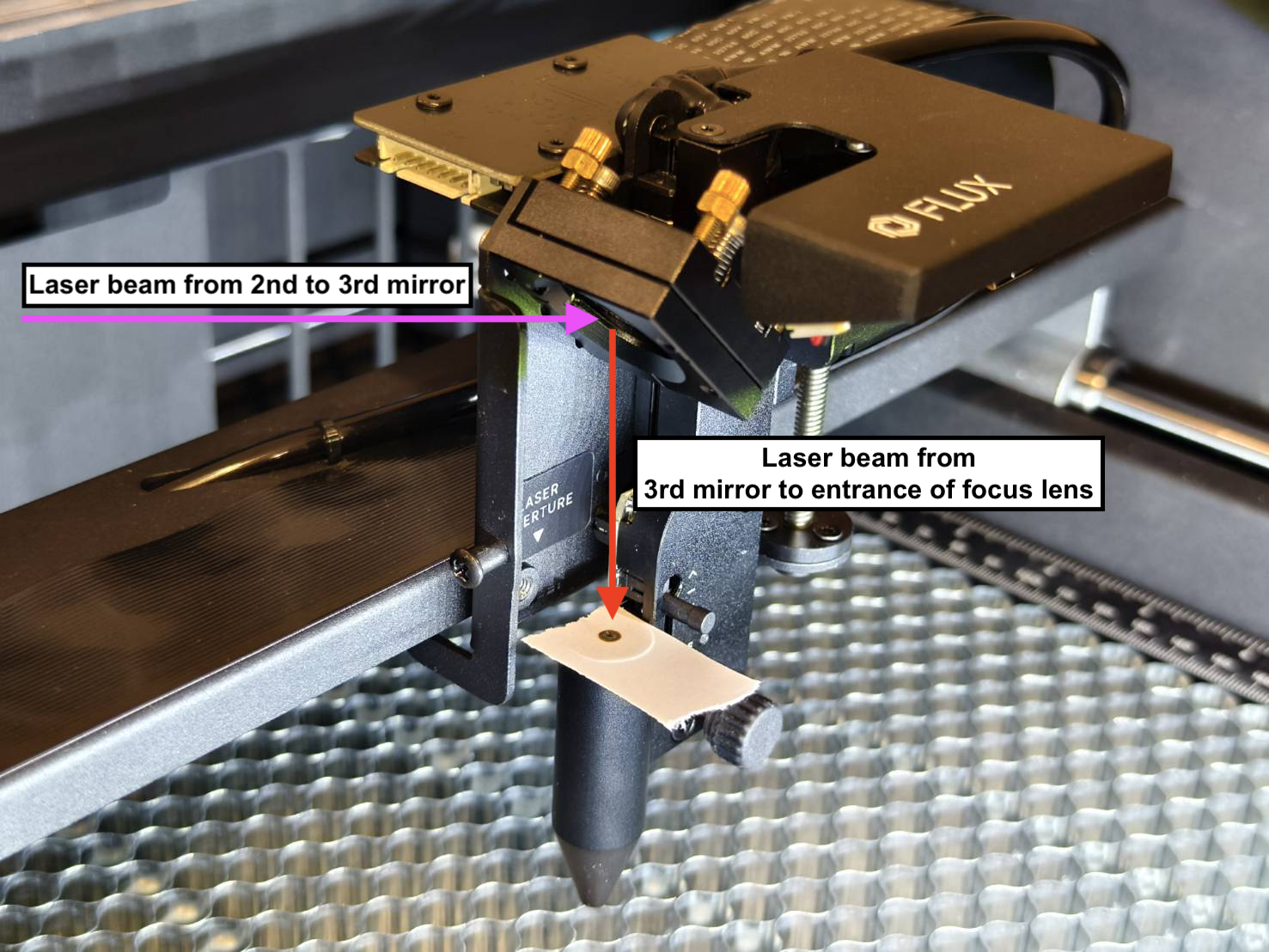

Ripristinare e allineare il percorso dal 3° specchio all'ingresso della lente di messa a fuoco.
Innanzitutto, allentare i dadi sul 3° specchio e ruotarli in senso antiorario per ripristinare l'allineamento del 3° specchio.

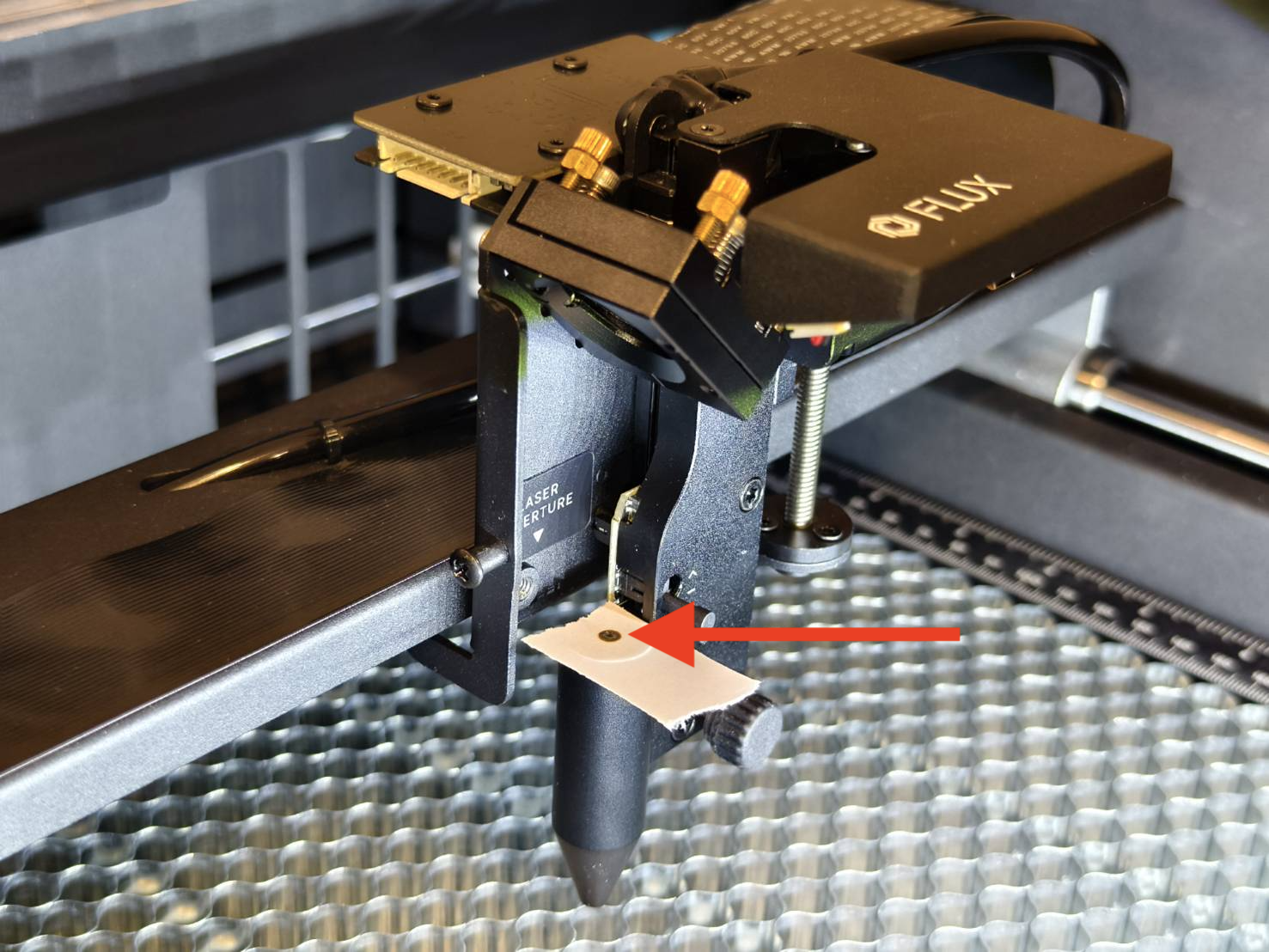

Posizionare un nastro a due strati sulla destra dell'ugello. Effettuare due impulsi per creare un punto.

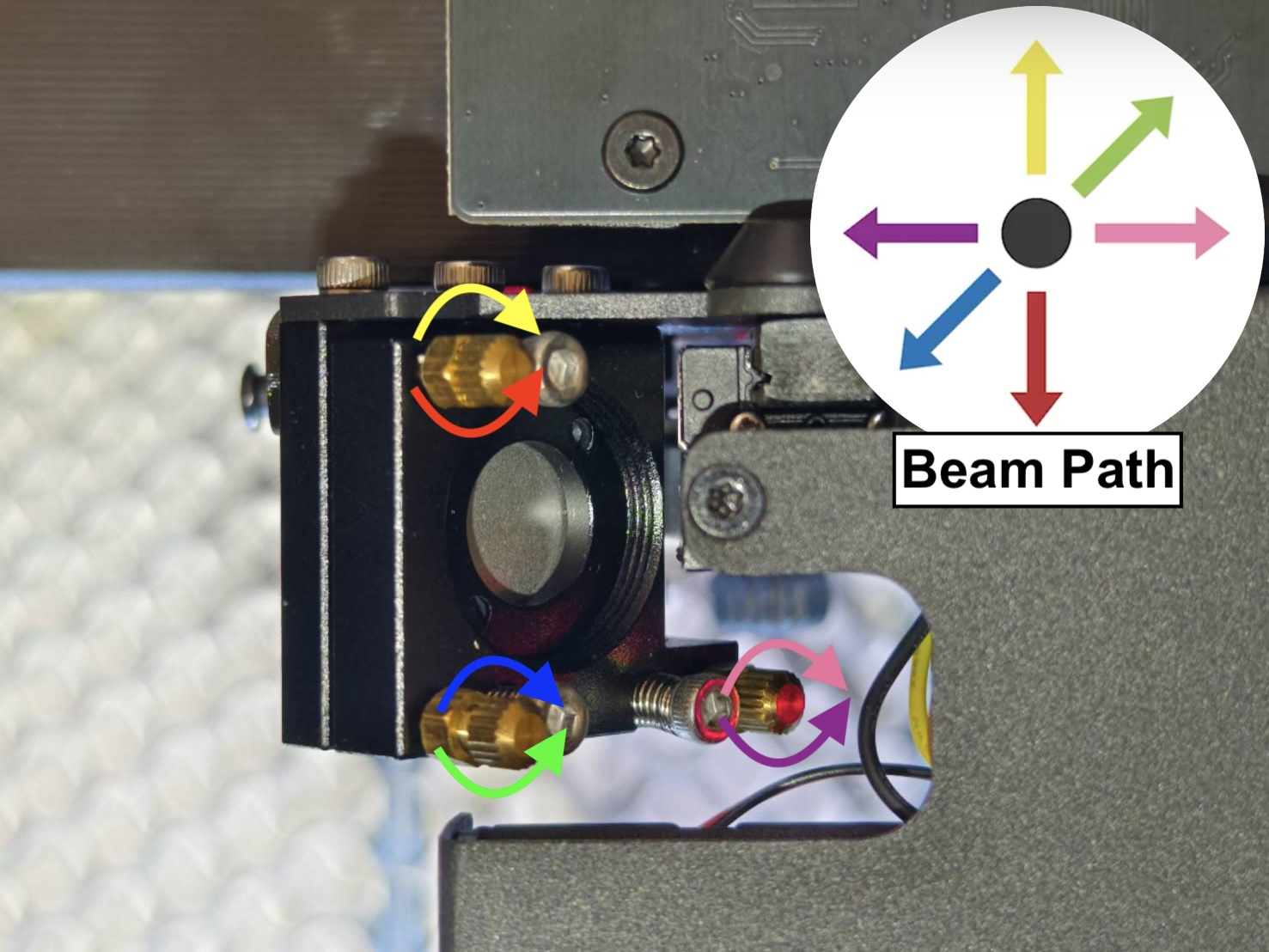

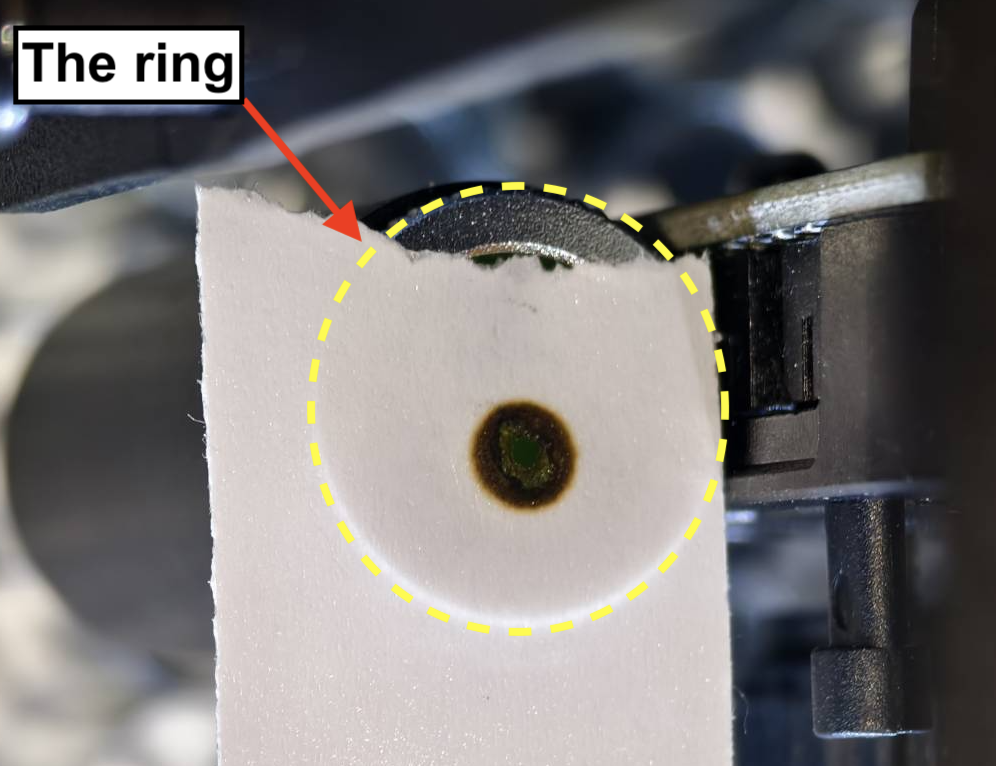

Regolare le viti per posizionare il punto al centro dell'anello.
Dimostrazione
(Il video mostra un'operazione reale eseguita dal personale FLUX. È un video lungo, è possibile modificare la velocità, ma il concetto e il processo sono fondamentali per comprendere come effettuare la regolazione. Si prega di attivare i sottotitoli.)
