Guida temporanea allo strumento OPA

Descrizione

Questo articolo ti guiderà nella realizzazione di uno strumento OPA.
Assicurati che le dimensioni siano disegnate o ritagliate nel modo più preciso possibile.

Panoramica

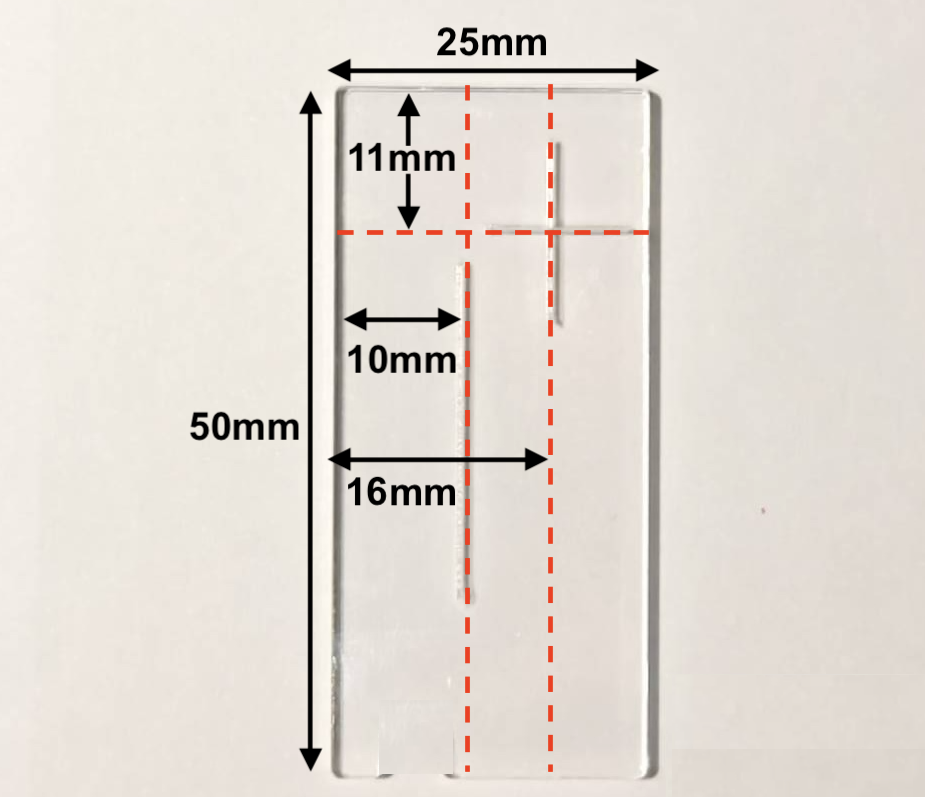

È sufficiente trovare un pezzo trasparente di 50mm x 25mm (che può essere ritagliato su misura) e tracciare tre linee secondo le dimensioni indicate dalle linee rosse nella foto sottostante.
(Puoi utilizzare il metodo che preferisci, purché le dimensioni delle linee siano corrette.)

Passaggio 1

• Trova un pezzo di nastro trasparente o qualsiasi materiale trasparente su cui sia possibile disegnare e tagliare.
• Se utilizzi del nastro adesivo, piega il nastro per racchiudere la parte adesiva oppure unisci due pezzi.

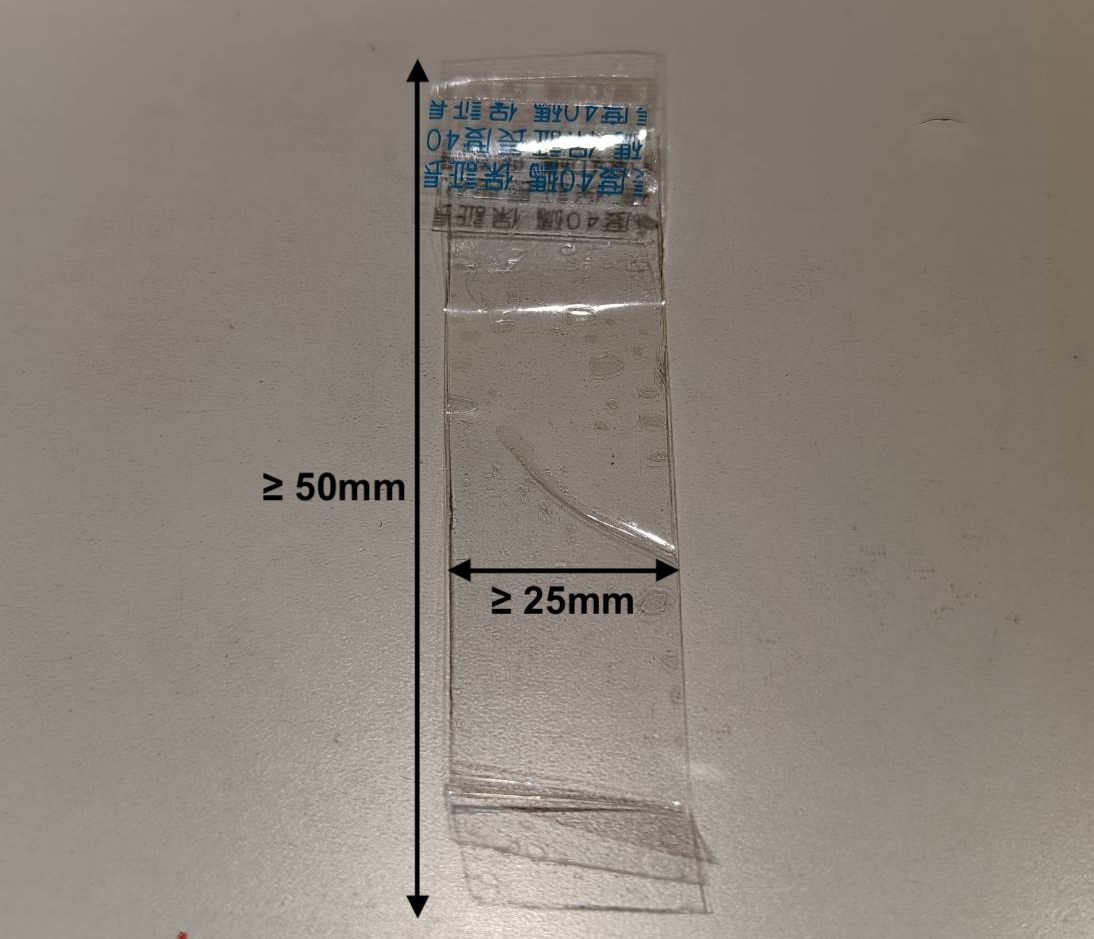

• Dopo aver chiuso la parte adesiva, la lunghezza di questo pezzo deve essere di almeno 50mm e la larghezza di almeno 25mm. (Una lunghezza maggiore è accettabile, poiché puoi ritagliarla.)

Passaggio 2

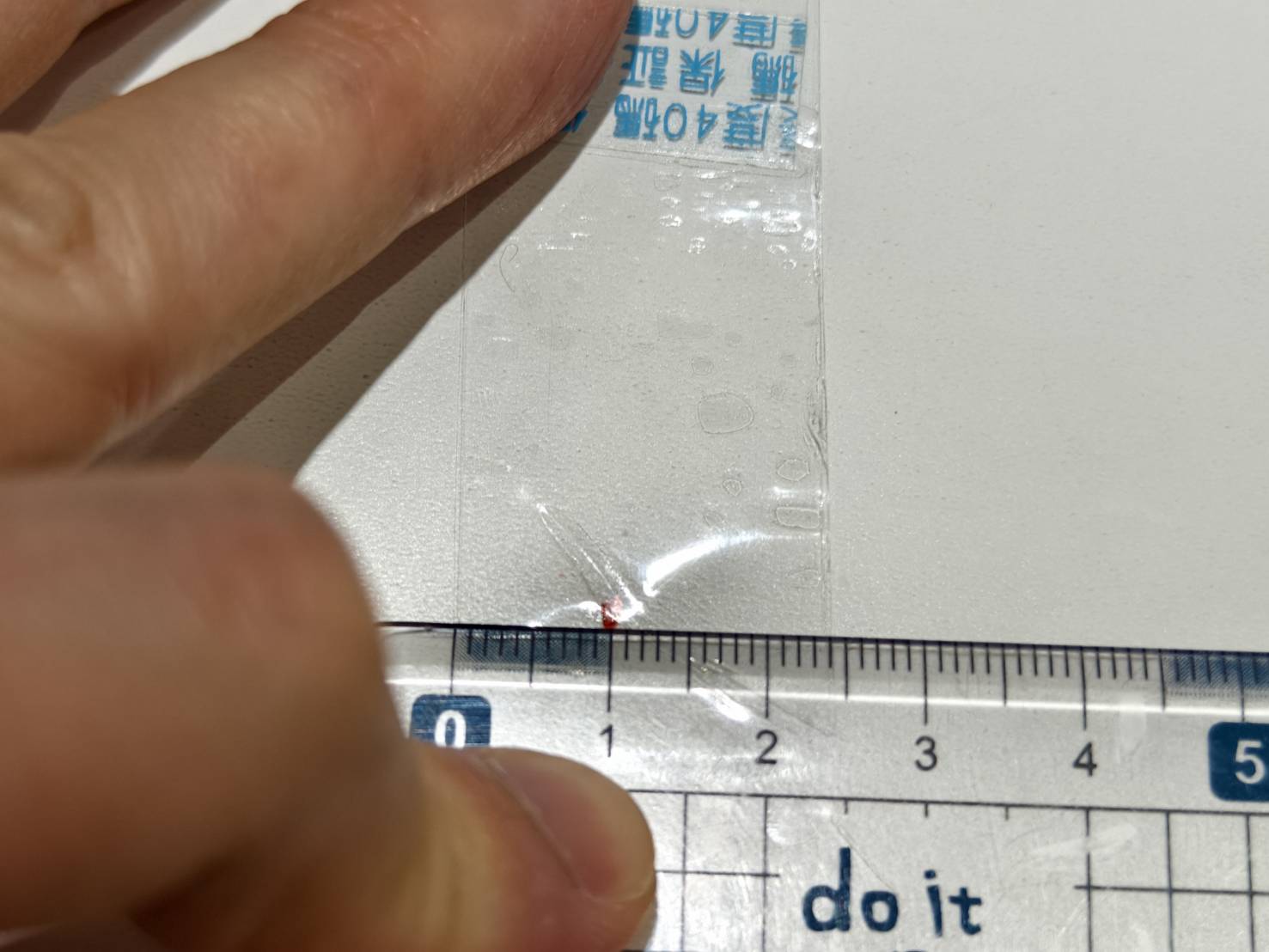

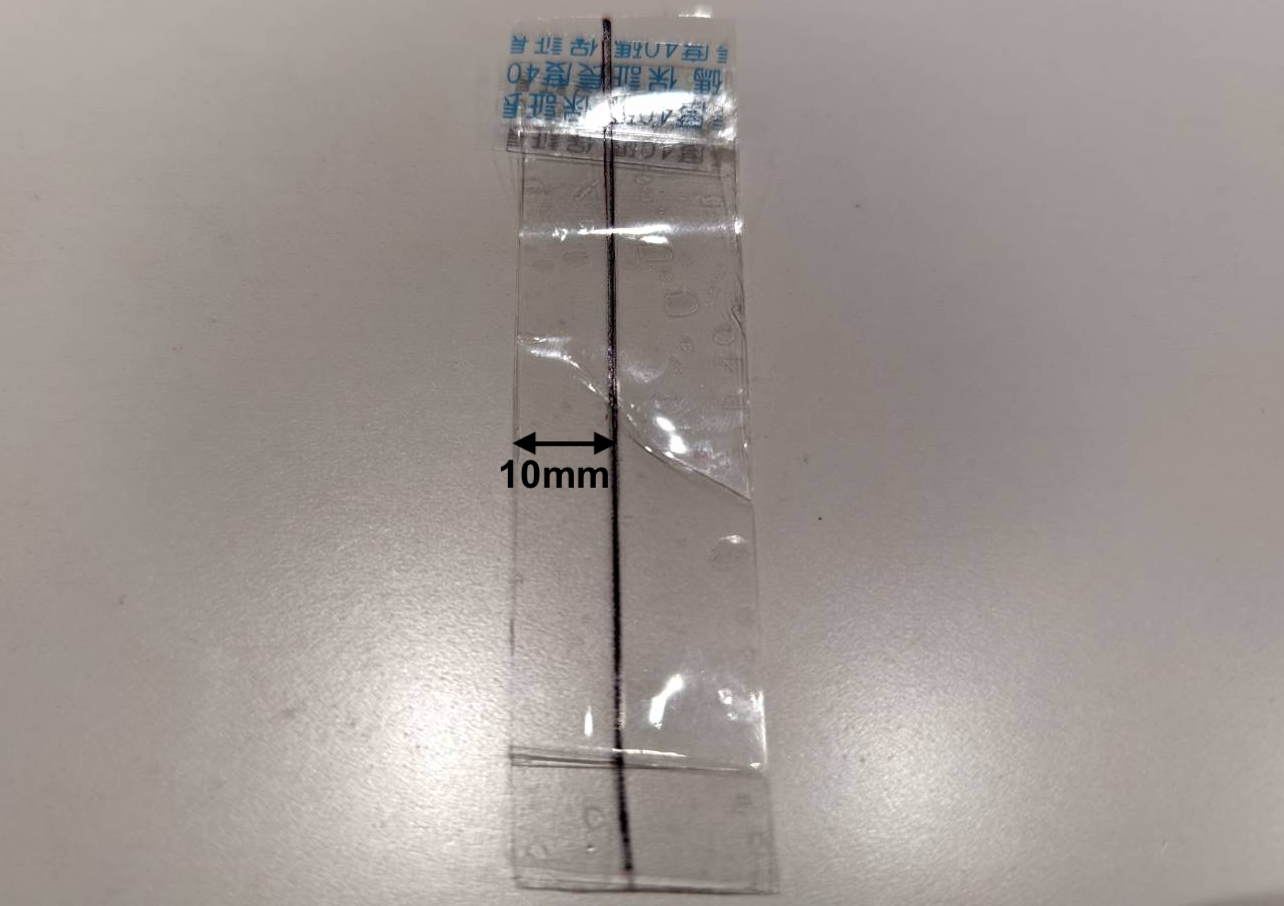

• Individua il punto a 10mm in verticale e segnalo.


• Traccia una linea verticale partendo dal segno attraverso l'intero pezzo trasparente.


Passaggio 3

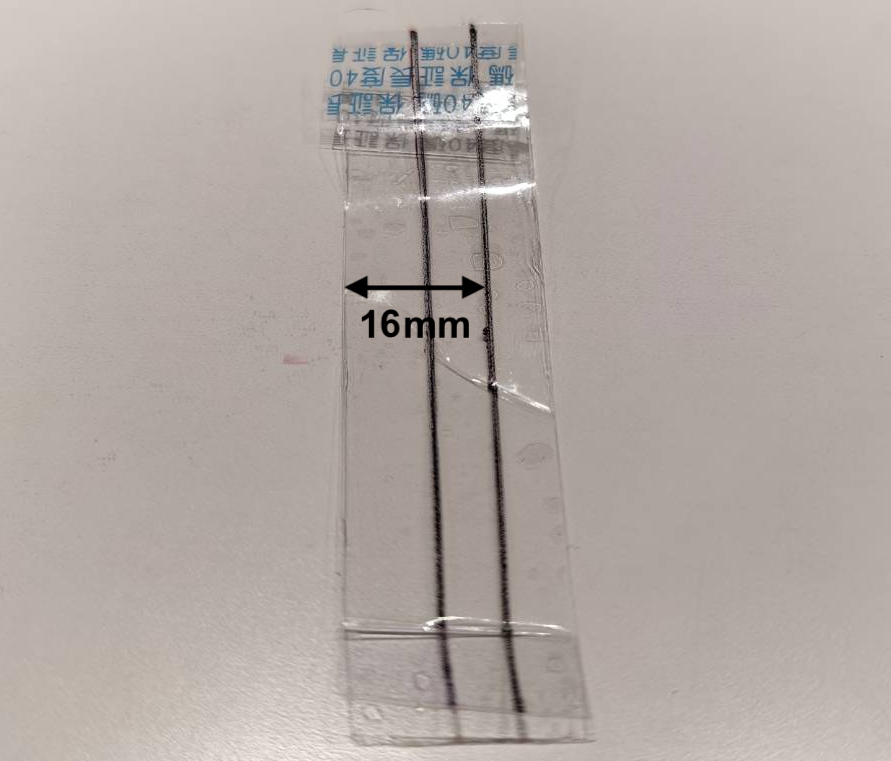

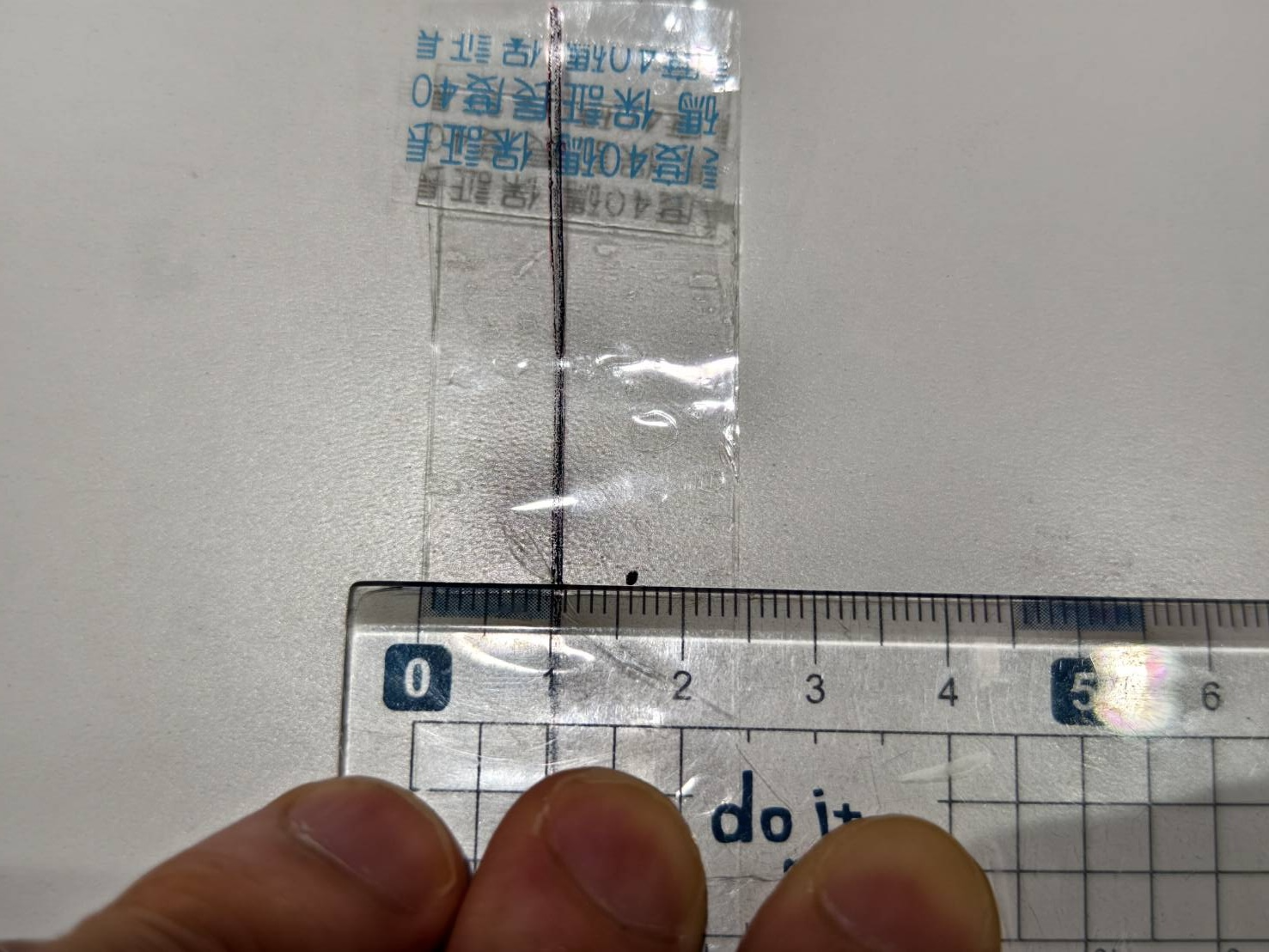

• Individua il punto a 16mm in verticale e segnalo.


• Traccia una linea verticale partendo dal segno attraverso l'intero pezzo trasparente.


Passaggio 4

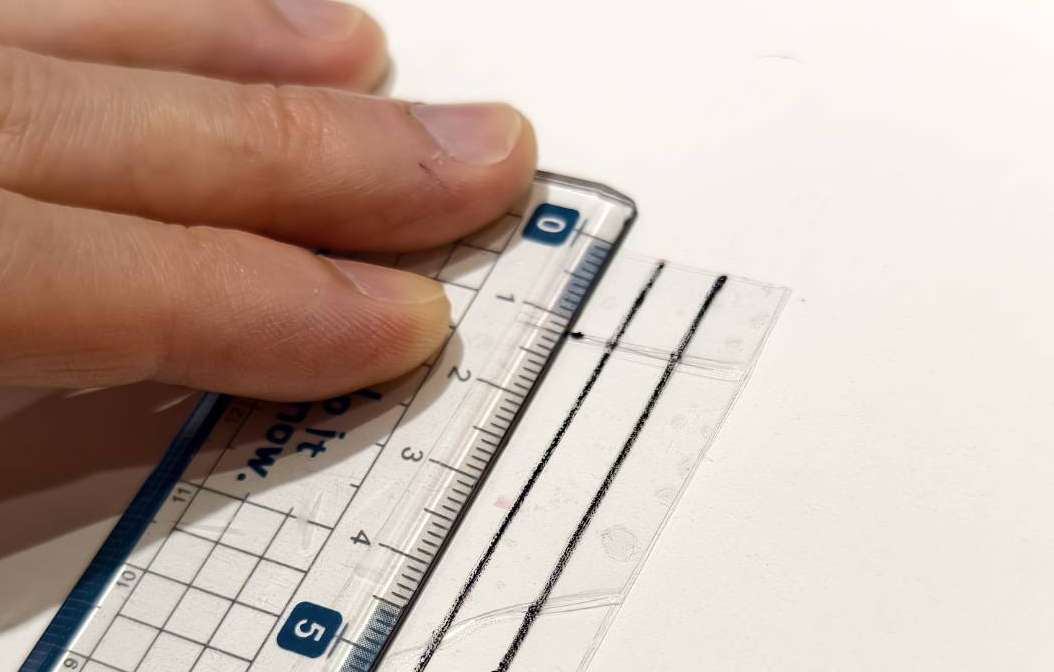

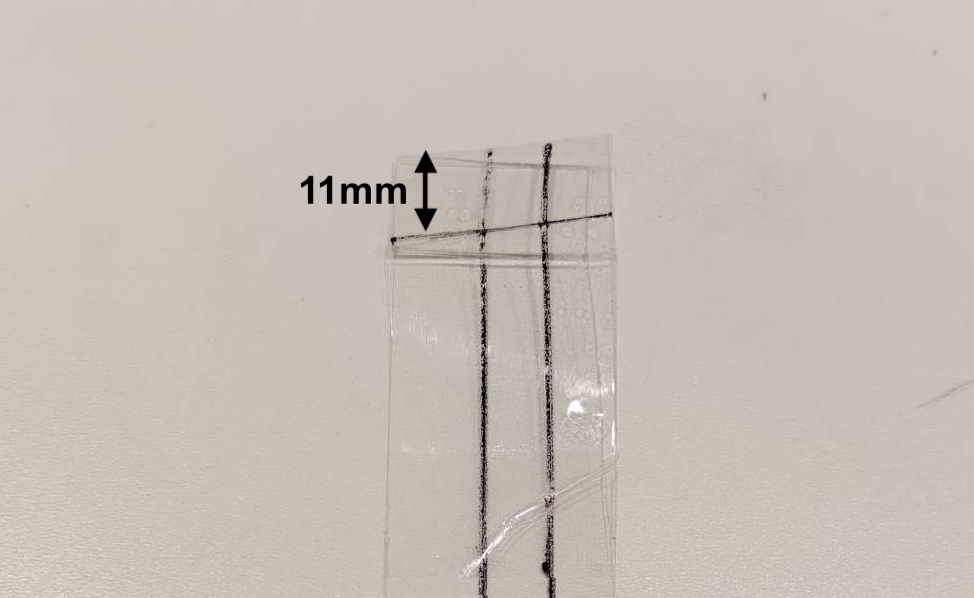

• Individua il punto a 11mm in orizzontale e segnalo.


• Traccia una linea verticale partendo dal segno attraverso l'intero pezzo trasparente.


Passaggio 5

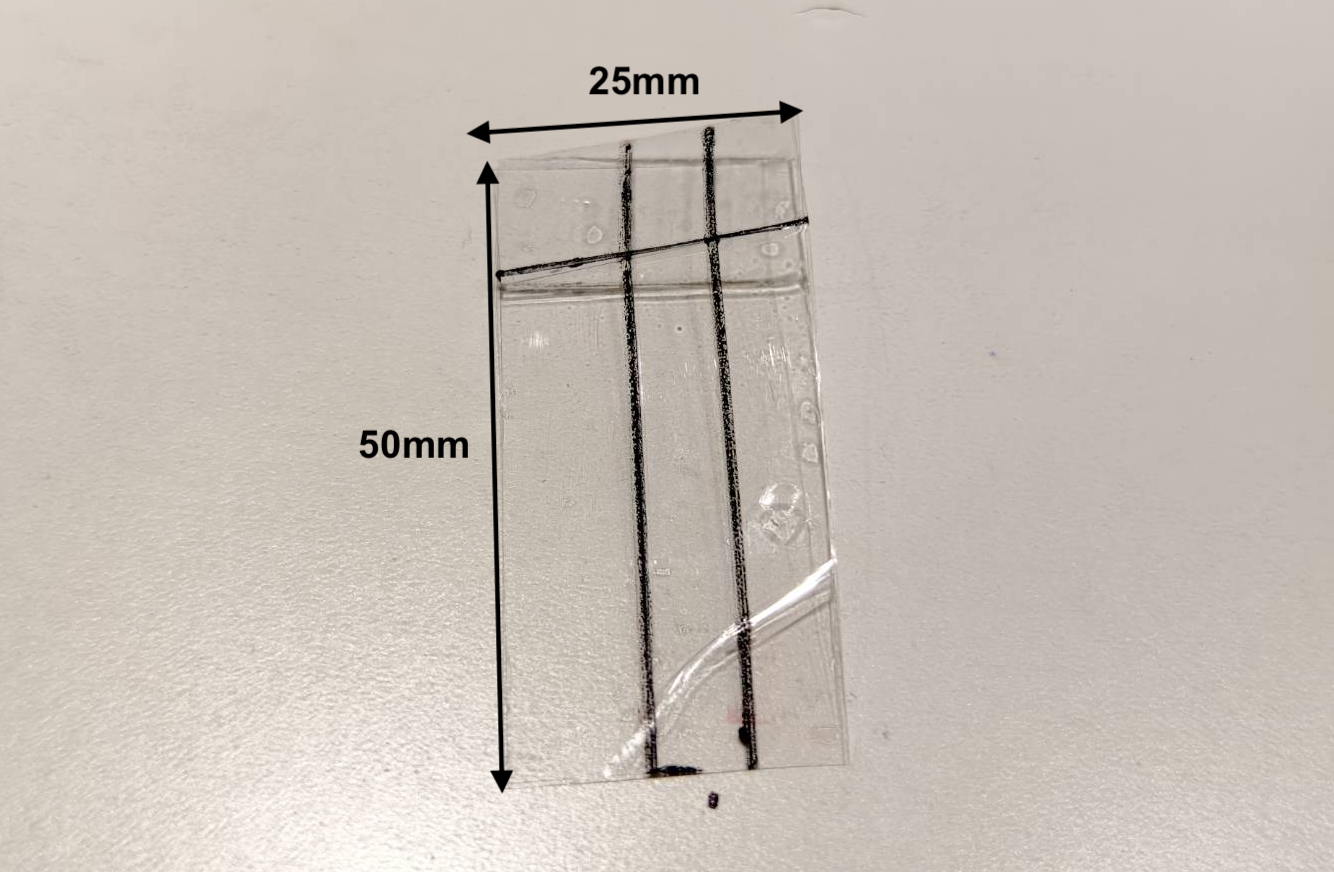

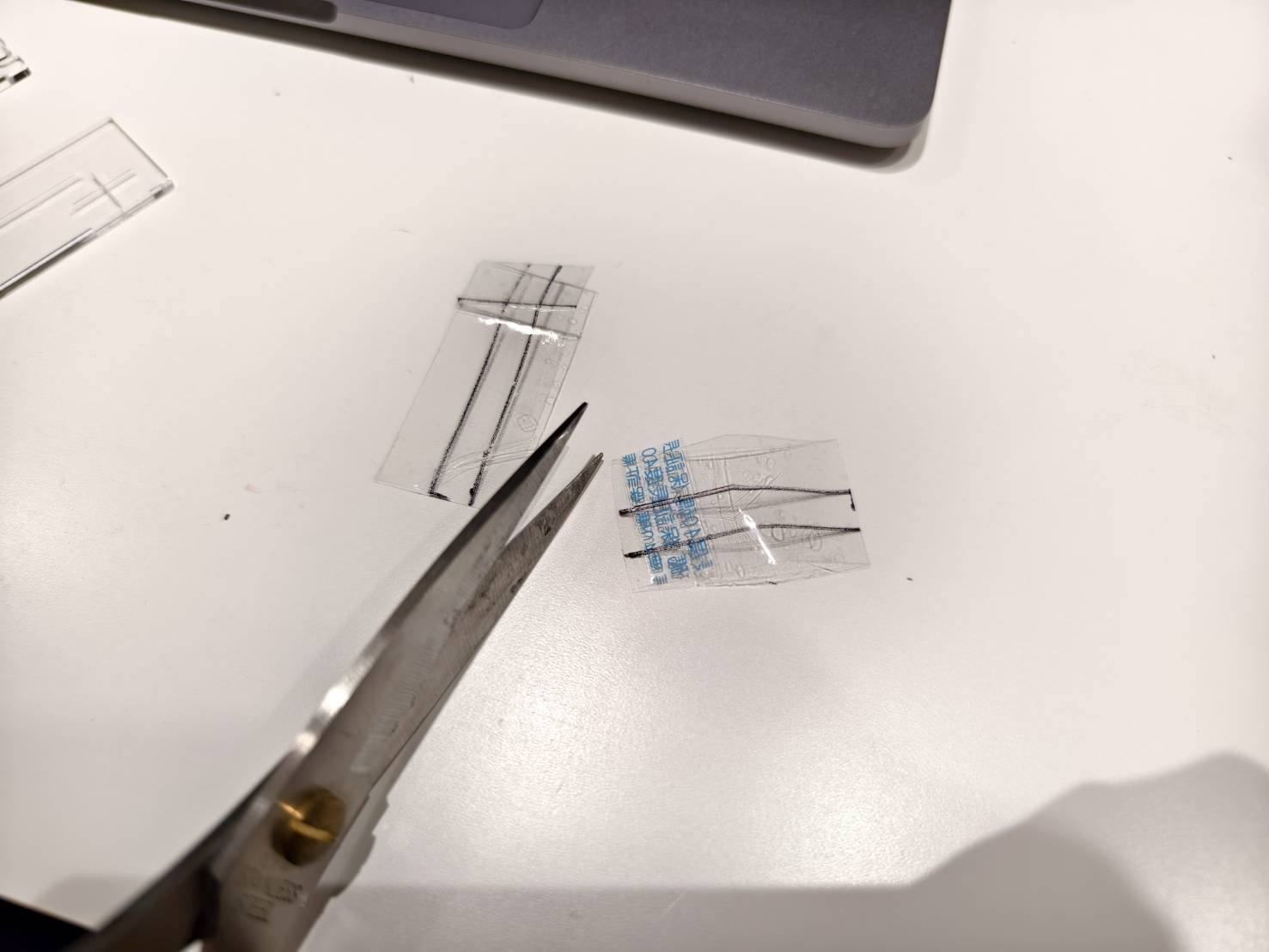

Ritaglia il pezzo alle dimensioni di 50mm x 25mm.

Passaggio 6

Fai un segno sul lato da 10 mm.

Passaggio 7

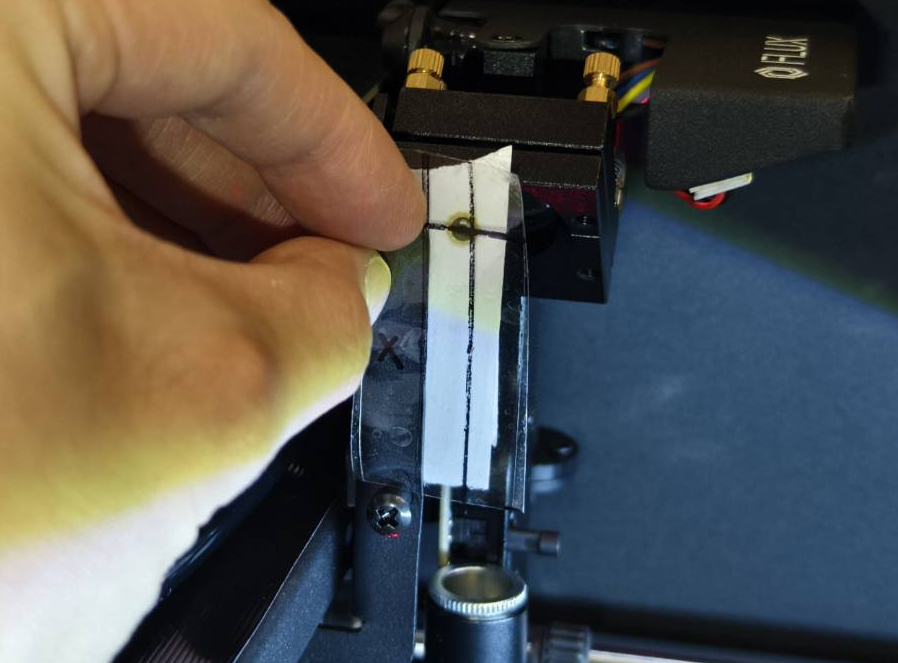

Consulta la Guida all'allineamento del percorso ottico per le istruzioni sull'uso dello strumento.
