#904 Homing Failed/Homing Issues/Not able to home

FLUX Support Team
  • Aggiornato

Descrizione

Si prega di notare che le cause di un errore #904 possono variare. Il problema potrebbe persistere dopo aver seguito i passaggi indicati di seguito. Tuttavia, è possibile raccogliere informazioni utili per aiutare il team FLUX a identificare il problema in modo più efficace.

Possibili cause:

  1. Il sistema non funziona correttamente (Aggiornare nuovamente il firmware)
  2. La scheda madre non funziona correttamente.
  3. Il finecorsa non funziona correttamente.
  4. Le guide sono arrugginite o danneggiate.
  5. Il livellamento dell'asse X non è orizzontale.
  6. Il DriverIC non funziona correttamente.
  7. Il motore passo-passo non funziona correttamente.

Passaggio 1

  • Spegnere la macchina, scollegare il cavo di alimentazione e verificare se la testina laser è fisicamente bloccata.

Determinare il risultato e l'azione successiva da intraprendere:

  • NON PUÒ essere spostata come nel video sopra. >> Andare al Passaggio 1.1
  • PUÒ essere spostata come nel video sopra >> Andare al Passaggio 2

Passaggio 1.1

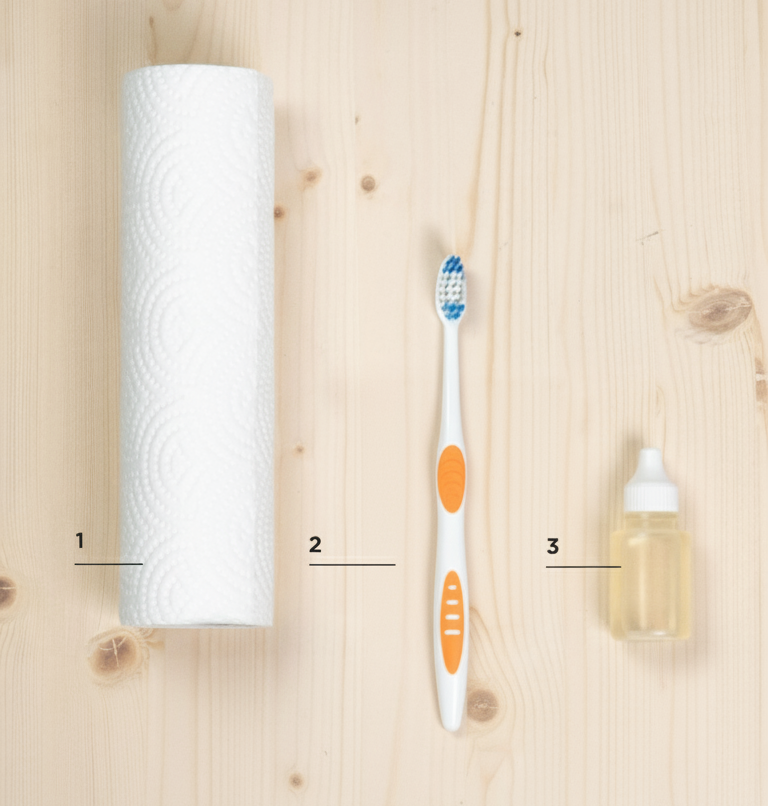

  • Fare riferimento alle istruzioni nel link sottostante per lubrificare le guide.
    Lubrificazione

  • Dopo la lubrificazione, provare a spostare nuovamente la testina laser e verificare se può muoversi come nel Passaggio 1.

Determinare il risultato e l'azione successiva da intraprendere:

  • Sì, può essere spostata come nel video del Passaggio 1. >> Problema risolto

Passaggio 2

Aggiornare nuovamente il firmware a una versione stabile. Fare riferimento al link sottostante.
beamo II - Guida all'aggiornamento del firmware

Determinare il risultato e l'azione successiva da intraprendere:

  • Sì,l'homing viene completato con successo dopo i passaggi precedenti >> Problema risolto.
  • No, il problema di homing persiste dopo i passaggi precedenti >> Andare al Passaggio 3

Passaggio 3

Verificare manualmente se i finecorsa degli assi X e Y funzionano.

Determinare il risultato e l'azione successiva da intraprendere:

  • Sì, entrambi i finecorsa funzionano come mostrato nel video >> Passaggio 4
  • No, uno o entrambi i finecorsa non funzionano >> Registrare un video e contattarci.
    • Possibile causa:
      • La scheda madre deve essere sostituita.
      • I finecorsa devono essere sostituiti. (Scheda asse X)
      • Il cavo a 28 pin deve essere sostituito. (Meno probabile.)
  • Quando utilizzo la mano e un foglio di carta sui finecorsa, funzionano, ma quando utilizzo la testina laser, uno o entrambi non funzionano >> Registrare un video e contattarci.
    • Problema sconosciuto

Passaggio 4

Verificare i video sottostanti e determinare se la macchina presenta un comportamento simile.
Negli esempi negativi sottostanti si notano strani rumori di sfregamento, la testina laser che si muove in direzione opposta, la testina laser che si ferma prima di raggiungere il finecorsa...ecc.



Determinare il risultato e l'azione successiva da intraprendere:

  • No, la mia macchina NON presenta un comportamento simile a quello mostrato nei video precedenti >> Passaggio 5
  • Sì, la mia macchina presenta un comportamento simile a quello mostrato nei video precedenti >> Registrare un video e contattarci
    • Possibile causa:
      • È necessario sostituire il/i DriverIC.
      • La scheda madre deve essere sostituita.
      • È necessario sostituire il motore dell'asse X.
      • È necessario sostituire il motore dell'asse Y.
      • È necessario sostituire il/i finecorsa.

Passaggio 5

Verificare il livellamento del gantry dell'asse X e il serraggio del giunto.
Fare riferimento al link sottostante per verificare e regolare se necessario.

[5-14 Regolazione del livellamento dell'asse X]



Determinare il risultato e l'azione successiva da intraprendere:

  • L'asse X della mia macchina è già livellato >> Passaggio 6
  • Ho regolato l'asse X della mia macchina ed ora è livellato >> Passaggio 6

Passaggio 6

  • Rimuovere il coperchio metallico anteriore. (Vite Torx T8 x 10 pz.)

  • Verificare che i "6" LED sulla scheda madre siano accesi fissi senza lampeggiare o essere spenti.

Determinare il risultato e l'azione successiva da intraprendere:

  • I 6 LED sono tutti accesi fissi senza lampeggiare >> Registrare un video che mostra il problema >> Segnalacelo
    • Problema sconosciuto
  • Uno o più LED lampeggiano >> Registrare un video che mostra il problema >> Segnalacelo
    • Possibile causa:
      • È necessario sostituire la scheda madre
      • È necessario sostituire l'alimentatore laser
      • È necessario sostituire il set di cavi DC
  • Uno o più LED sono spenti >> Registrare un video che mostra il problema >> Segnalacelo
    • Possibile causa:
      • È necessario sostituire la scheda madre
      • È necessario sostituire l'alimentatore laser
      • È necessario sostituire il set di cavi DC

Segnalare al rivenditore locale o al Supporto FLUX

  • Registrare un video o scattare delle foto per mostrare il problema e inviarli.
    (Esempio Video: Esempio Video di Homing)
  • Seguire le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o al supporto FLUX. [Contattare il Servizio Clienti]

*Le informazioni raccolte, come foto o video che mostrano il problema della macchina descritti in questo articolo, dovranno essere condivise con il rivenditore o il Supporto FLUX.





#END.
