#900 Flusso refrigerante insufficiente/Refrigeratore spento/Guasto al sistema di raffreddamento

Passaggio 1 - Verificare che il livello dell'acqua sia all'80%:

• Aprire il coperchio metallico posteriore con il cacciavite Torx.

• Verificare che il livello dell'acqua sia all'80%.

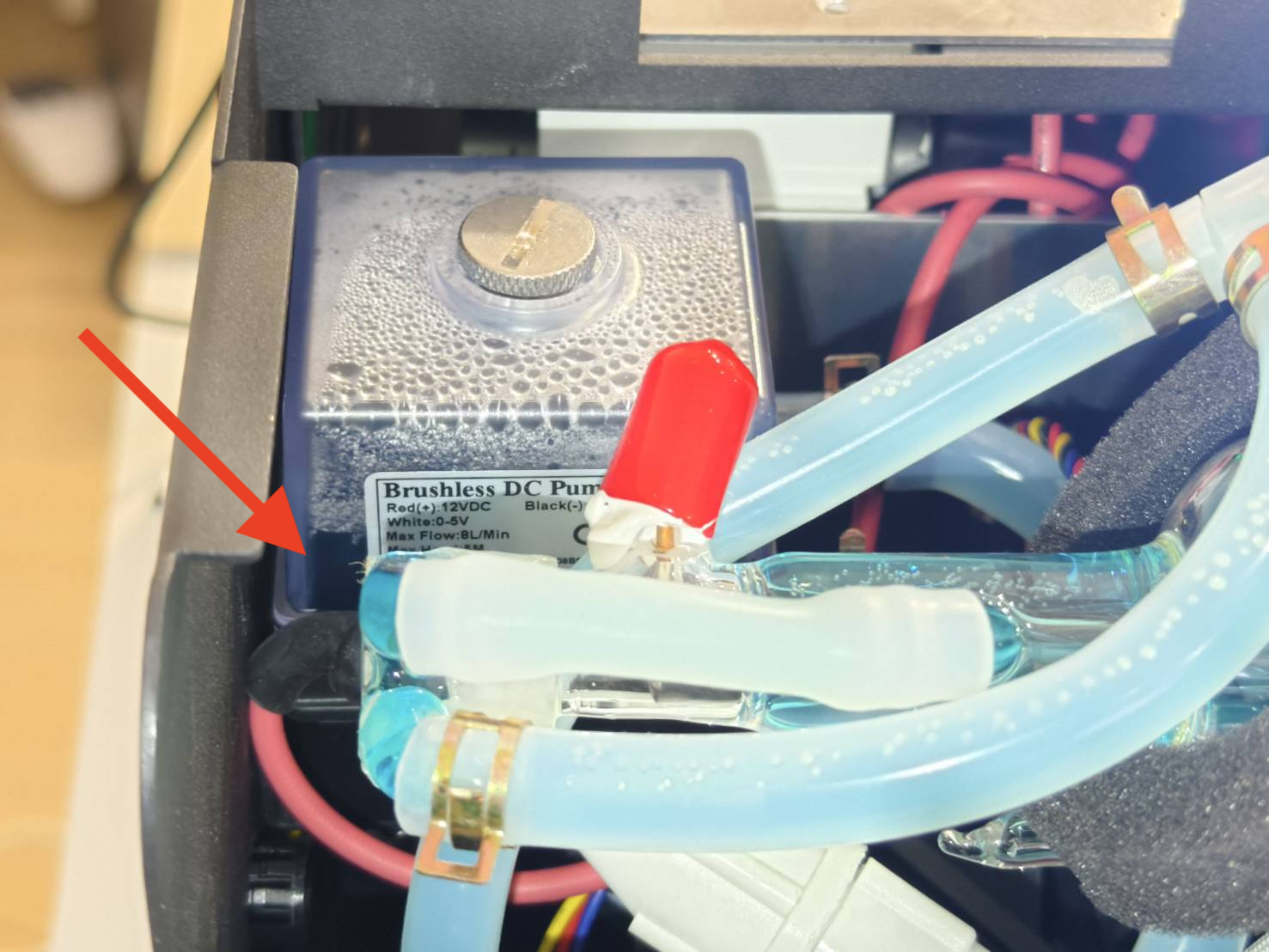

• Verificare la presenza di eventuali perdite sulla pompa.


Determinare il risultato e l'azione successiva da intraprendere:

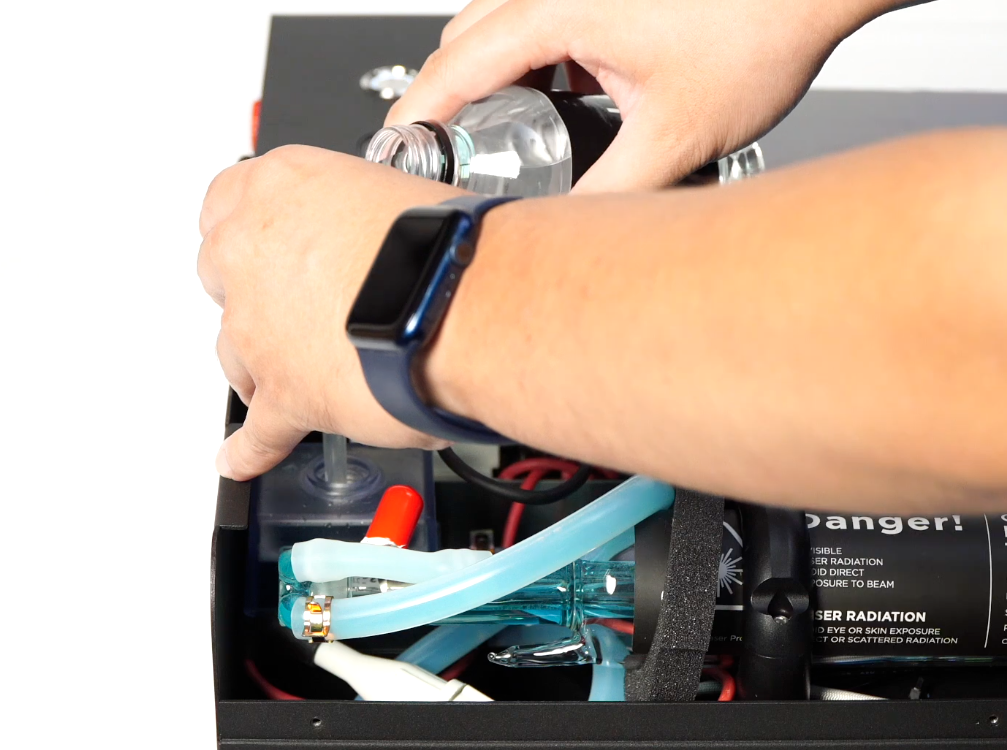

Passaggio 1.1 - Riempire d'acqua:

• Fare riferimento al video nel link sottostante per aggiungere acqua alla pompa.
  [4-8 Sostituzione dell'acqua di raffreddamento]



• Dopo aver riempito d'acqua, verificare se il problema è risolto eseguendo un'operazione qualsiasi.


Determinare il risultato e l'azione successiva da intraprendere:

Passaggio 2 - Verificare se l'acqua è pulita:

L'acqua sporca influisce sul flusso dell'acqua. Assicurarsi che nel sistema sia presente acqua pulita.

Determinare il risultato e l'azione successiva da intraprendere:

Passaggio 2.1 - Sostituire l'acqua:

• Fare riferimento al video nel link sottostante per sostituire l'acqua.
  [4-8 Sostituzione dell'acqua di raffreddamento]


• Dopo aver sostituito l'acqua, verificare se il problema è risolto eseguendo un'operazione qualsiasi.


Determinare il risultato e l'azione successiva da intraprendere:

Passaggio 3 - Testare la velocità del flusso:

Eseguire un test della velocità di flusso e verificare se il valore è normale.
(Pannello Macchina > Macchina > Impostazioni Hardware > Test Velocità di Flusso)

[1.5L/min o superiore è un valore normale. Se il valore è inferiore a 1.5L/min, è anomalo.]

Determinare il risultato e l'azione successiva da intraprendere:

Passaggio 4 - Controllare i tubi dell'acqua:

Se si ottiene un valore non corretto che è maggiore di 0L/min e inferiore a 1,5L/min, ciò indica che l'intero sistema funziona correttamente, ma la velocità di flusso è troppo bassa. Questo potrebbe essere causato da tubi dell'acqua piegati o attorcigliati.

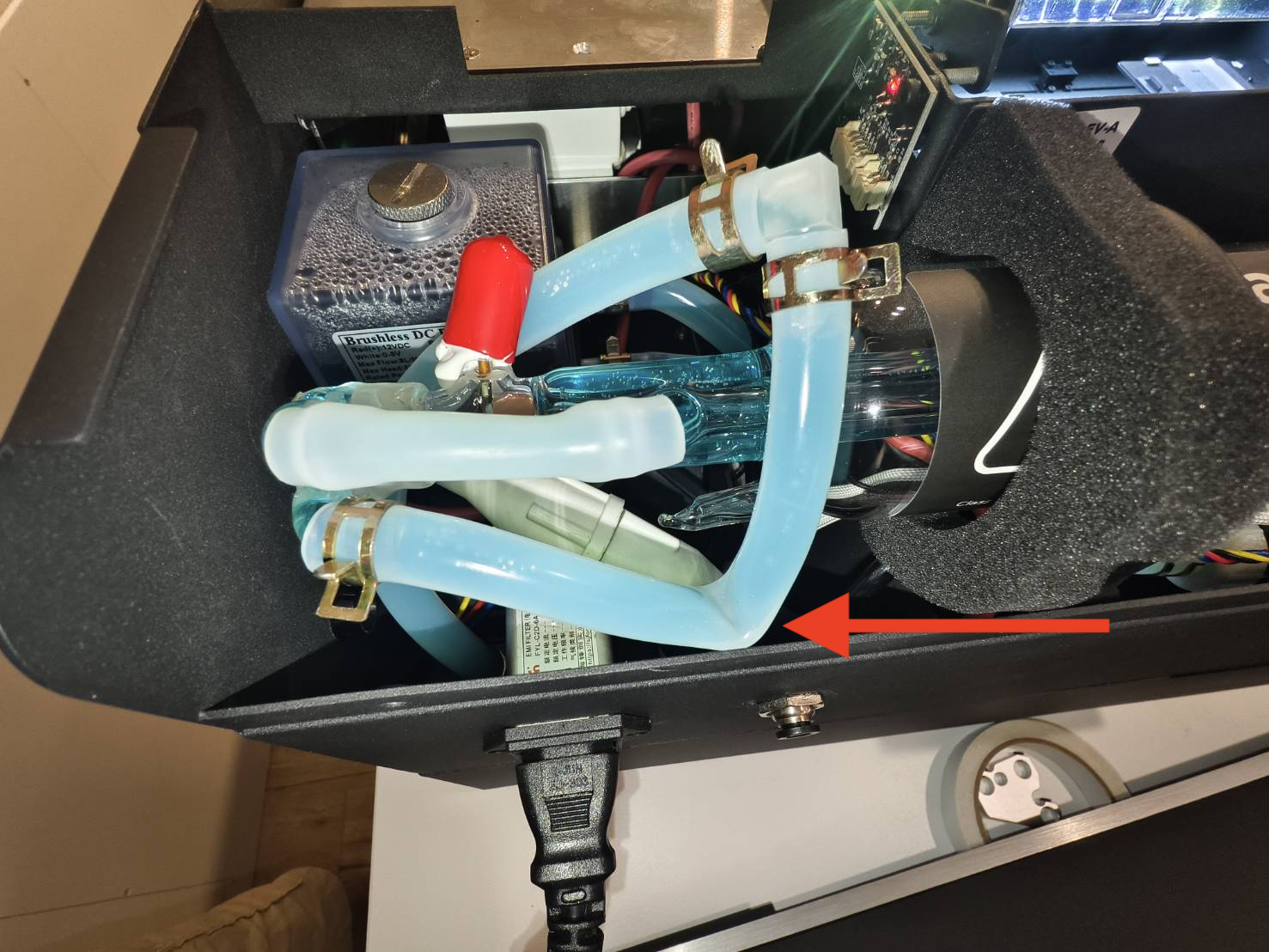

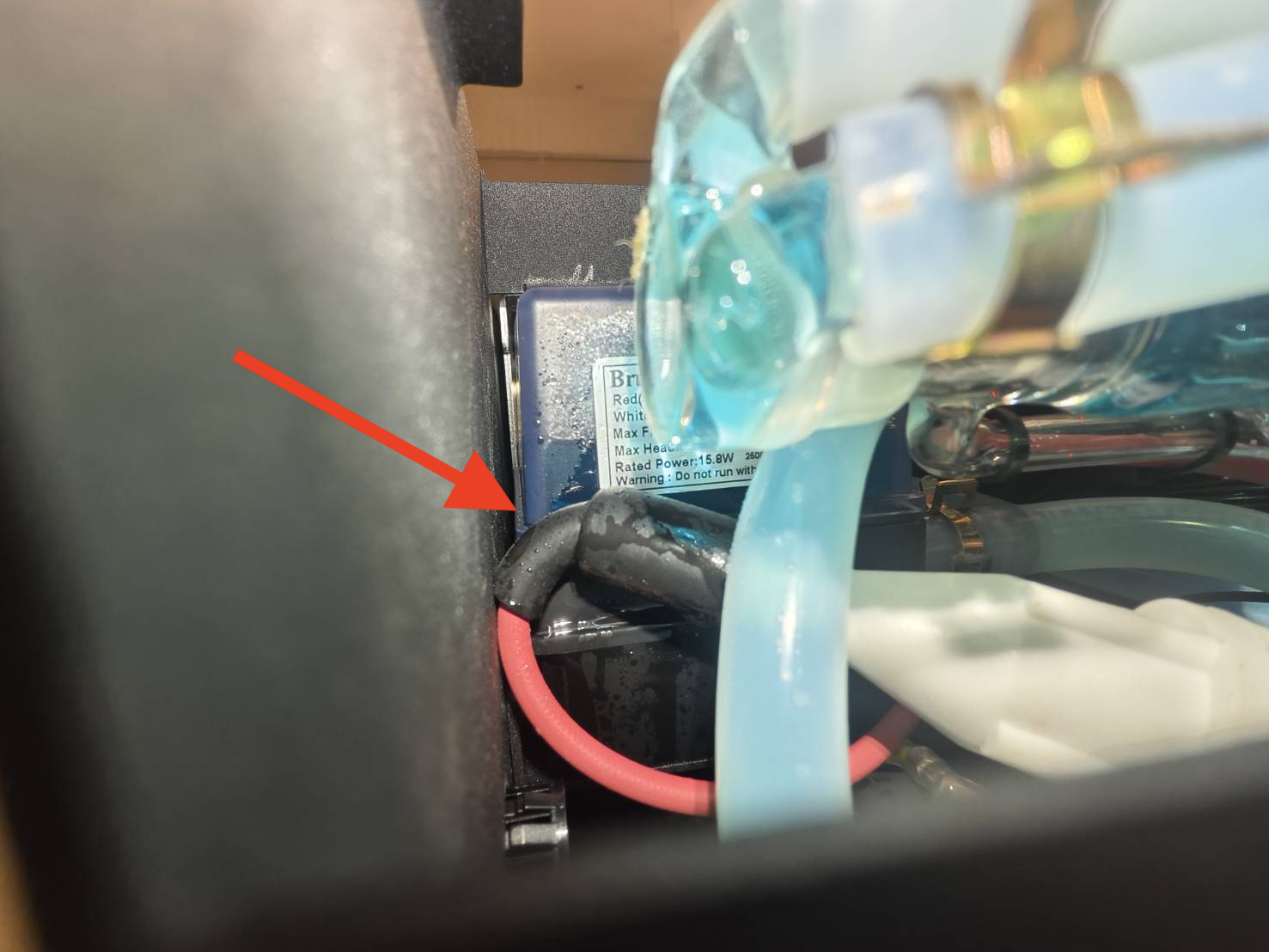

• Tubo piegato: (Esempio errato)



• Fare riferimento al video seguente per le istruzioni su come ispezionare i tubi dell'acqua.
  (Il video mostra dove è possibile visualizzare i tubi dell'acqua.)

Determinare il risultato e l'azione successiva da intraprendere:

Passaggio 5 - Verificare se la pompa dell'acqua può essere attivata.

Fare riferimento al video seguente per informazioni su come eseguire il test.
Se la pompa dell'acqua viene attivata correttamente, l'acqua all'interno del serbatoio verrà pompata e si dovrebbe percepire una vibrazione toccandola.

• Come verificare:

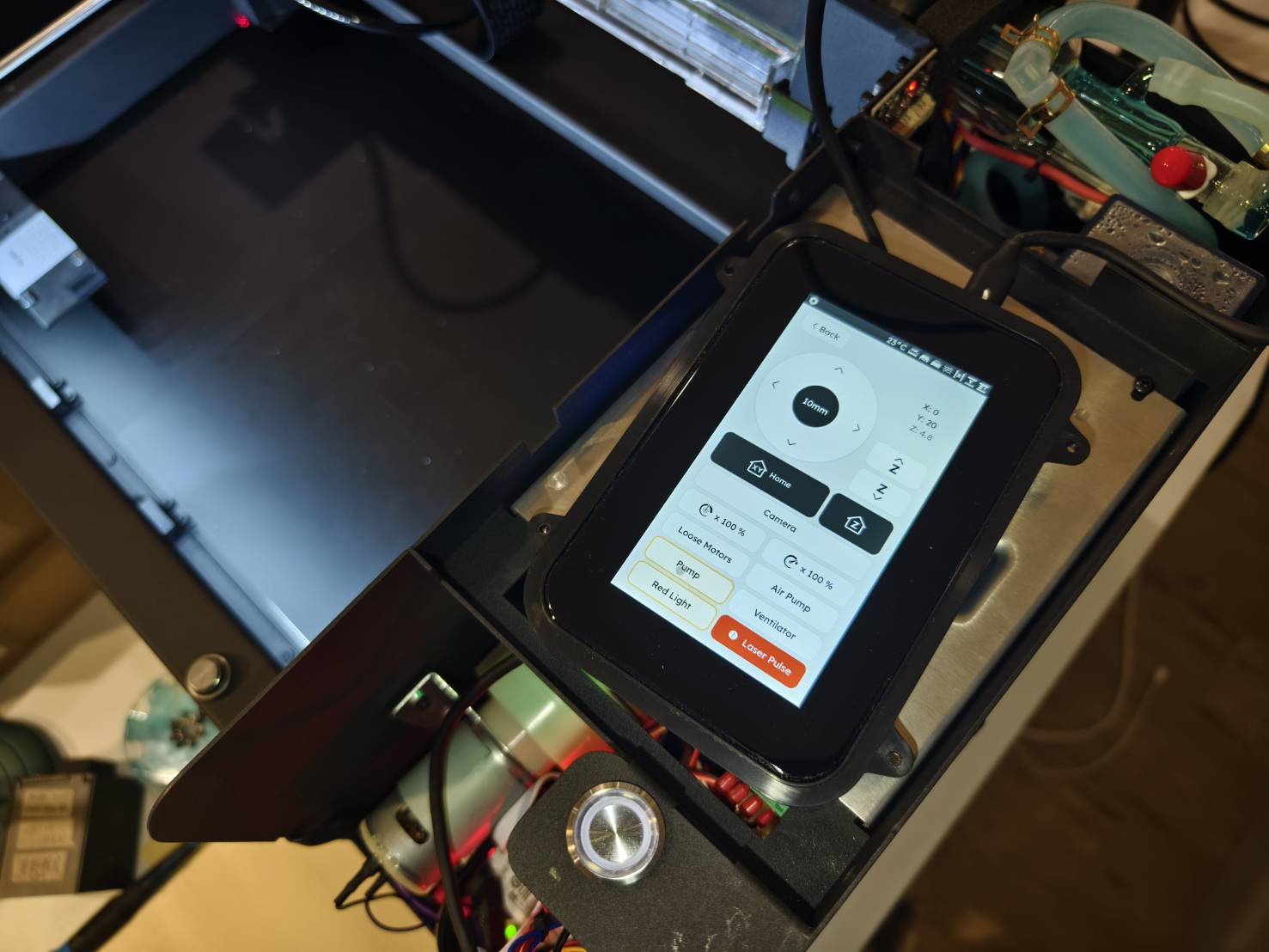

  (Pannello macchina > Controllo > Pompa > Controllare la pompa sul retro)

Determinare il risultato e l'azione successiva da intraprendere:

Passaggio 5.1 - Verificare se la pompa dell'acqua può essere attivata.

Se il livello dell'acqua non è sufficientemente alto mentre la pompa dell'acqua è in funzione, entrerà in modalità di protezione, il che significa che non sarà in grado di funzionare.

• Per uscire da questa modalità, spegnere e scollegare il cavo di alimentazione. Attendere almeno 1 minuto.



• Dopo 1 minuto, accendere la macchina per verificare se la pompa dell'acqua può essere attivata.
  (Pannello macchina > Controllo > Pompa > Controllare la pompa sul retro)

Determinare il risultato e l'azione successiva da intraprendere:

Passaggio 6 - Provare ad attivare fisicamente la pompa dell'acqua:

Eseguire le seguenti operazioni per provare ad attivare la pompa dell'acqua.

• Rimuovere il coperchio metallico anteriore. (Macchina spenta)

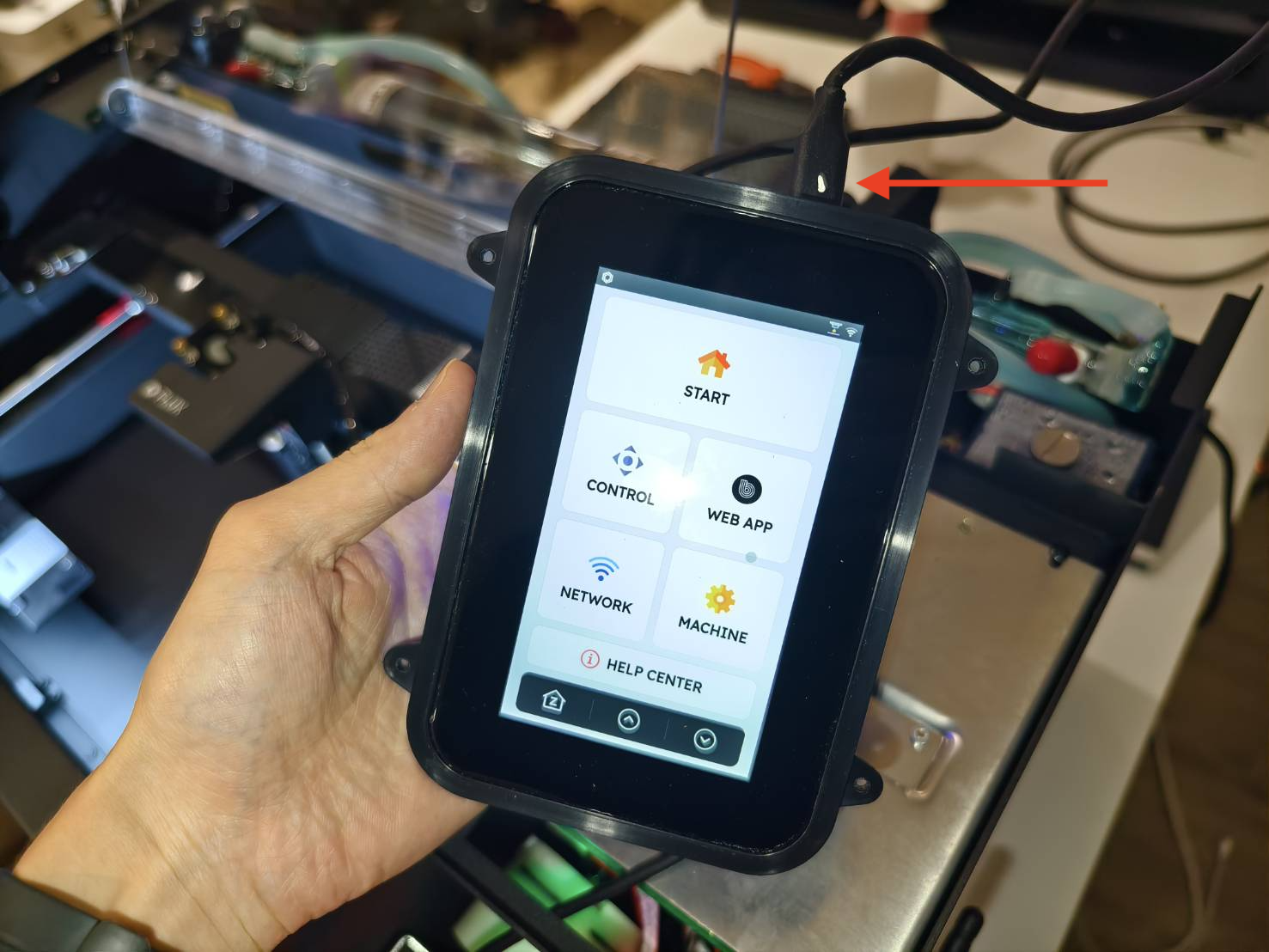

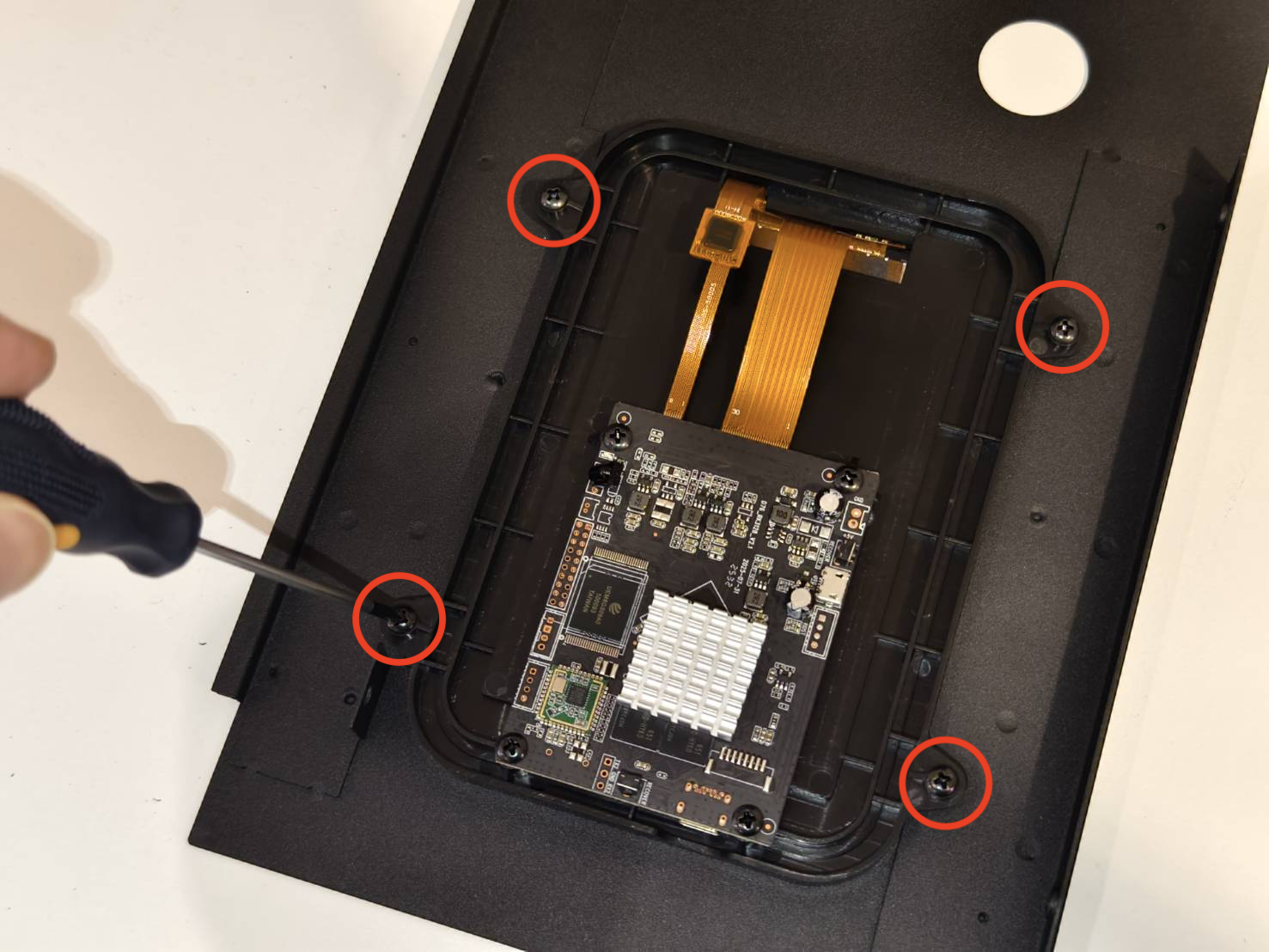

• Rimuovere lo schermo e collegare il cavo Type-C alla scheda RK.
  (Assicurarsi che il punto bianco sul cavo Type-C sia rivolto verso l'alto.)

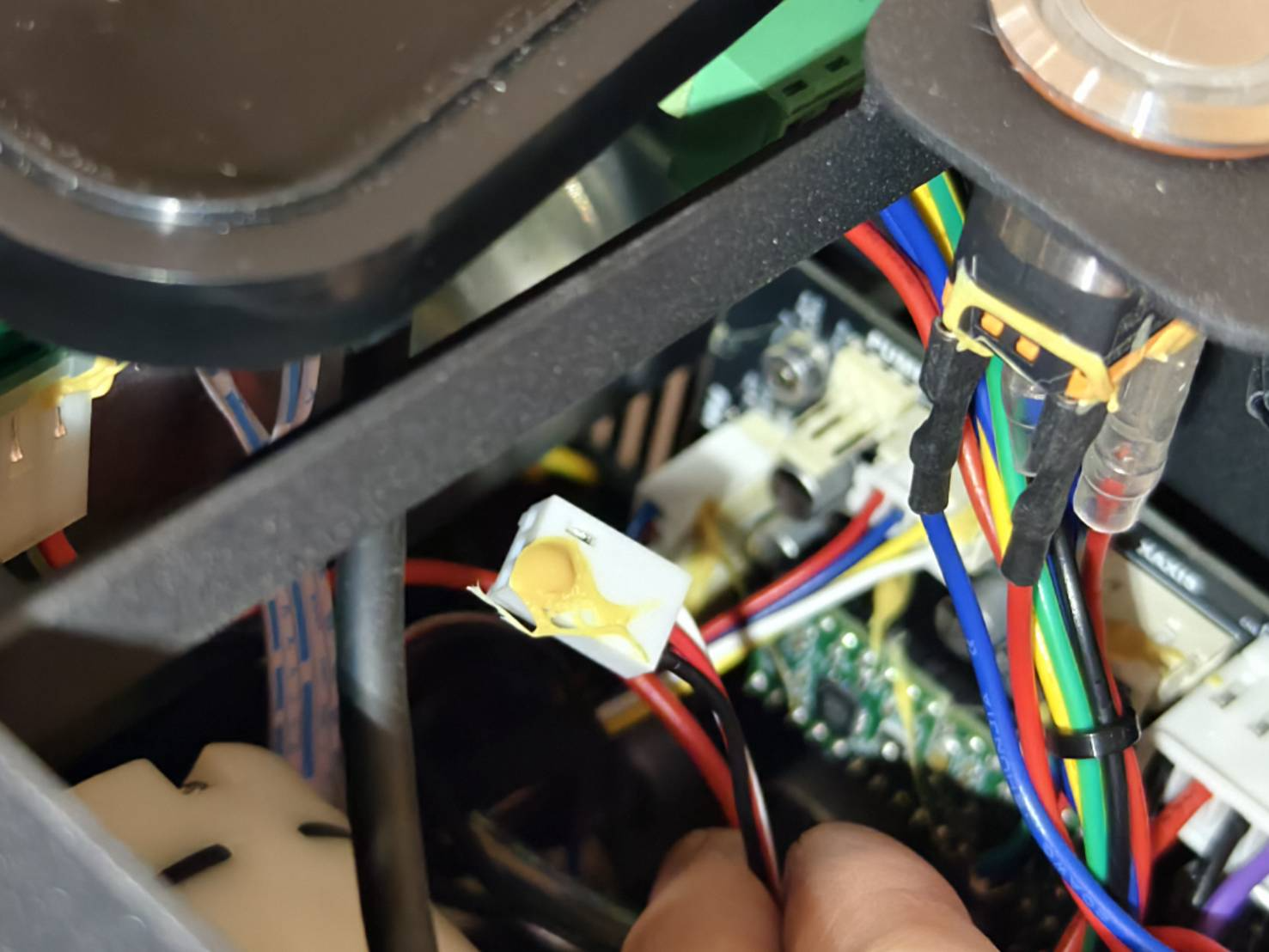

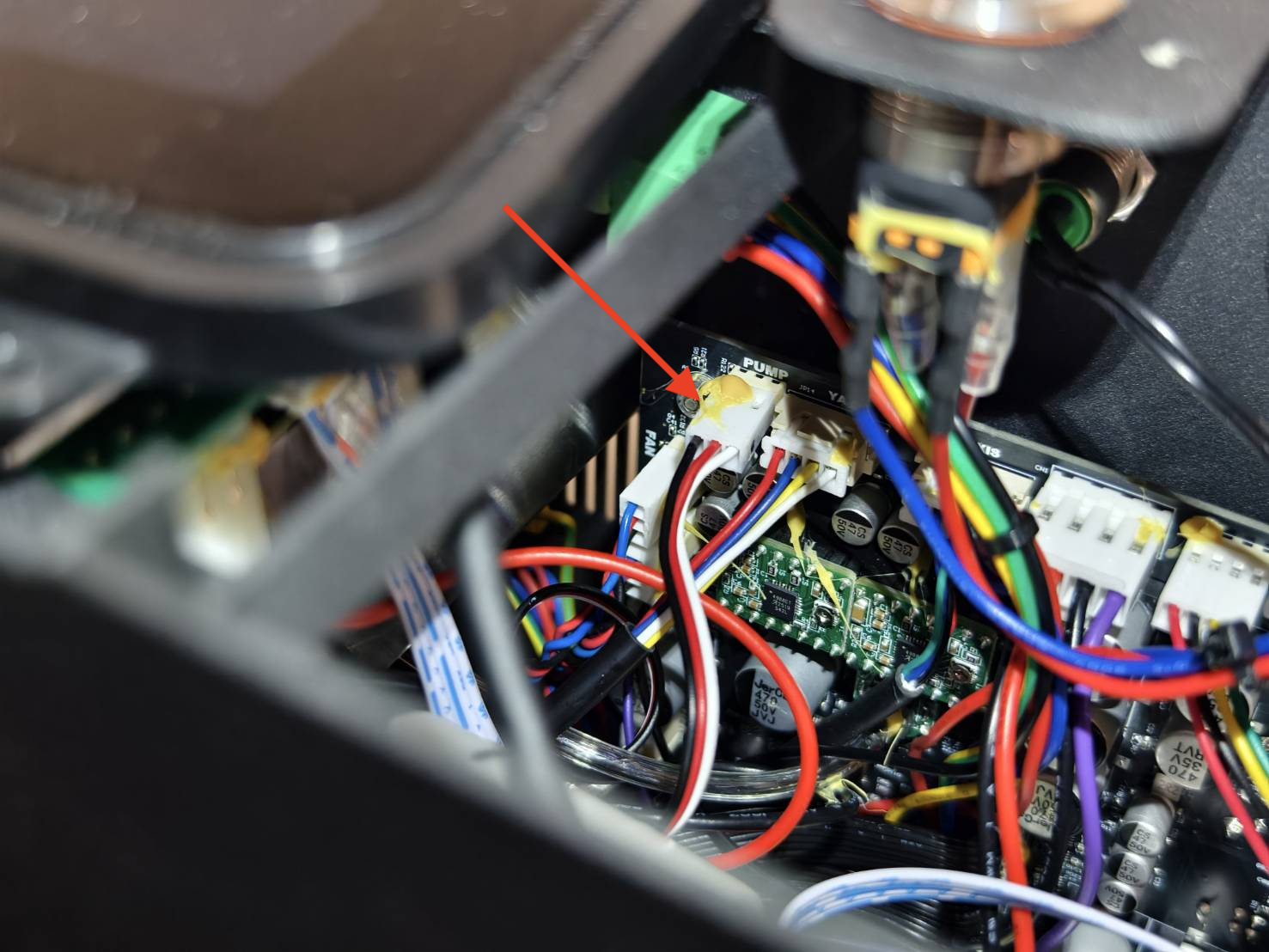

• Spegnere la macchina, scollegare e ricollegare il cavo della pompa dell'acqua.
  (Fare riferimento al diagramma se la scheda PCB non corrisponde a quella mostrata nella foto.)

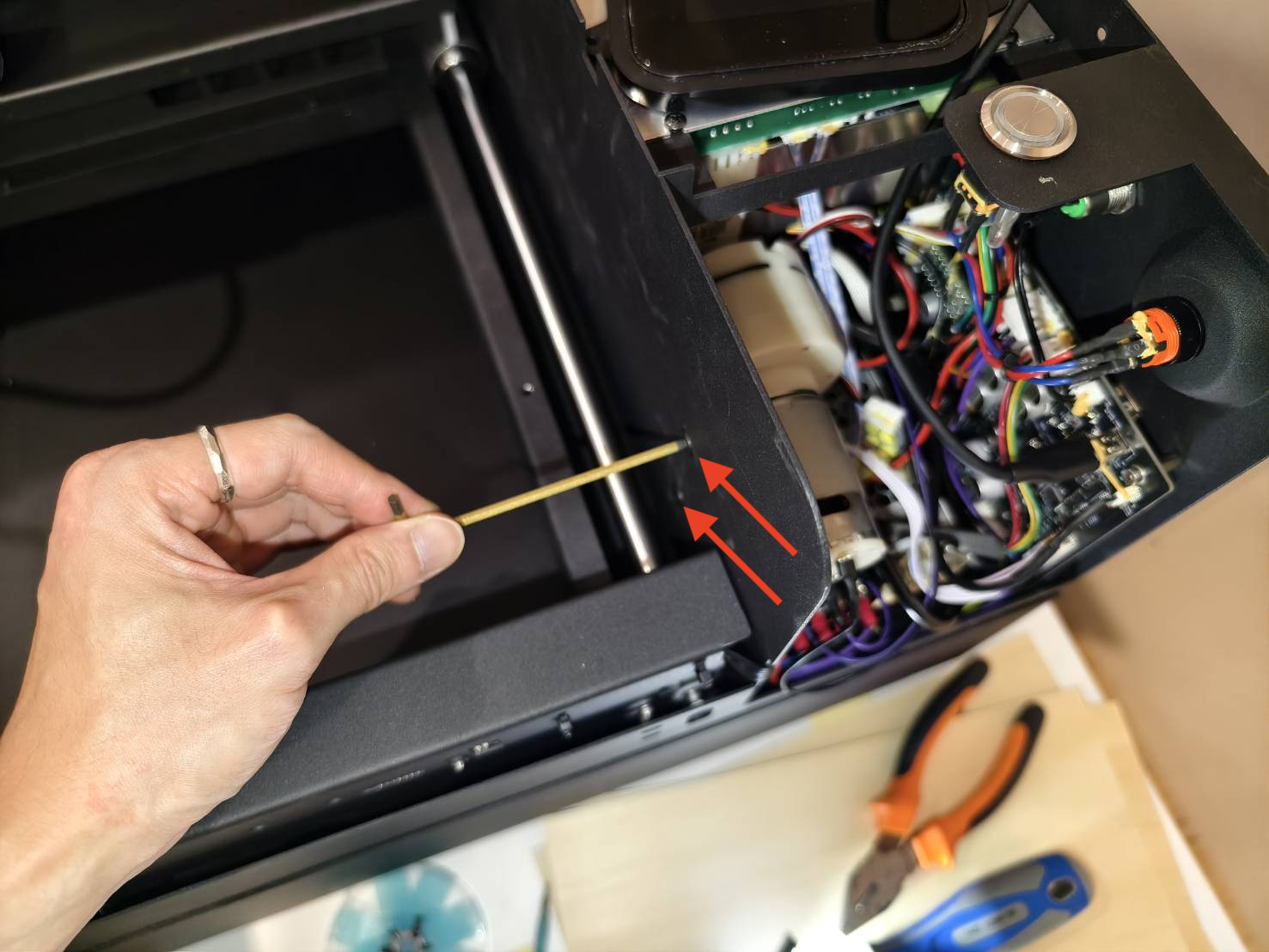

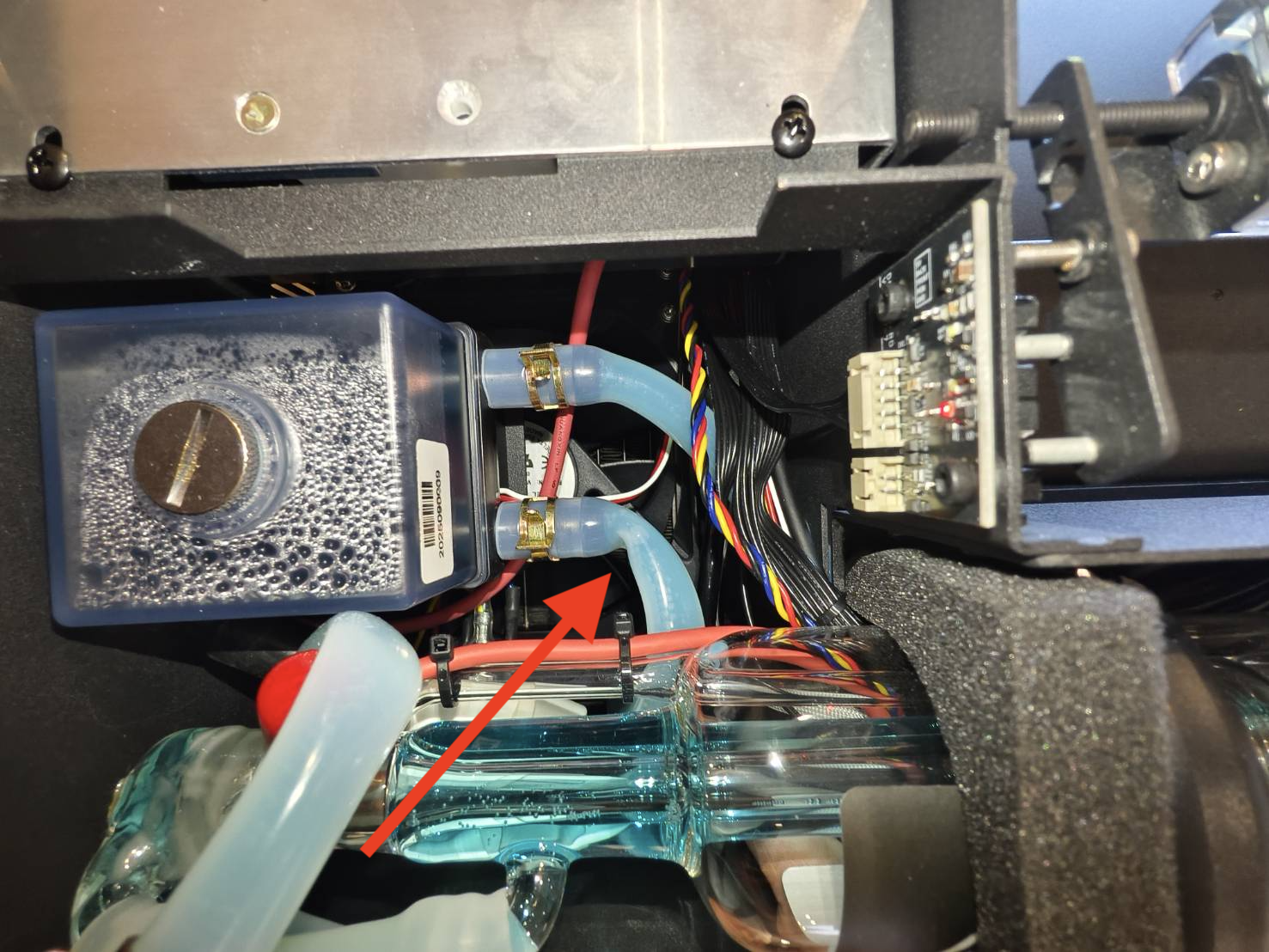

• Aprire il tappo della pompa dell'acqua e utilizzare una chiave esagonale o un utensile simile per raggiungere la piccola turbina all'interno della pompa. Provare a ruotarla manualmente. Lo scopo è sbloccare la turbina se risulta bloccata.

• Accendere la macchina e verificare se la pompa dell'acqua si attiva.
  (Pannello macchina > Controllo > Pompa > Controllare la pompa sul retro)


Determinare il risultato e l'azione successiva da intraprendere:

Passaggio 7 - Ricollegare il cavo del sensore di flusso:

Una velocità di flusso anomala può essere causata da un collegamento non corretto del sensore di flusso.

• Rimuovere il coperchio metallico anteriore. (Macchina spenta)
  Se è già stato rimosso, saltare questa parte.

• Rimuovere lo schermo e collegare il cavo Type-C alla scheda RK.
  (Assicurarsi che il punto bianco sul cavo Type-C sia rivolto verso l'alto.)

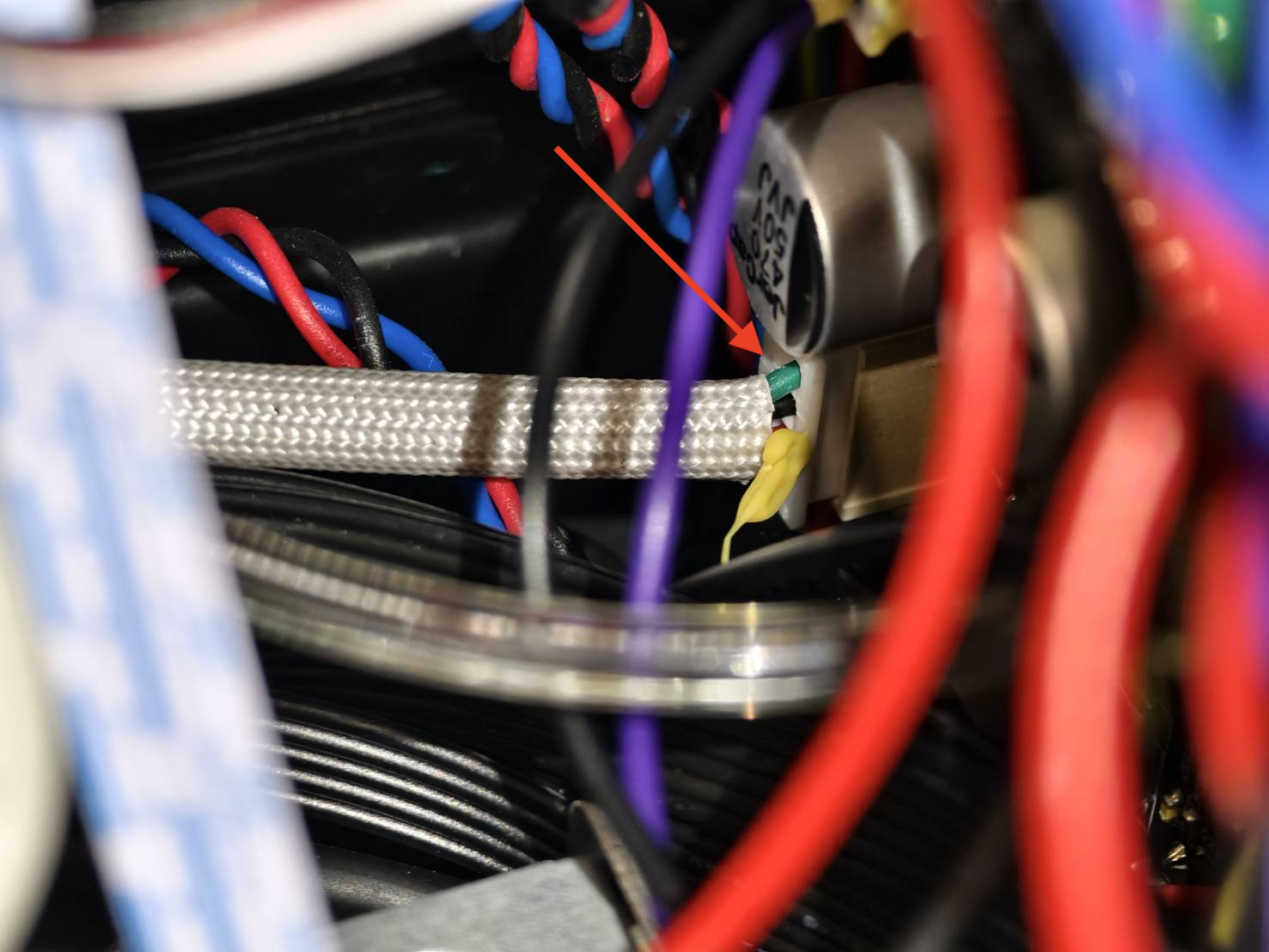

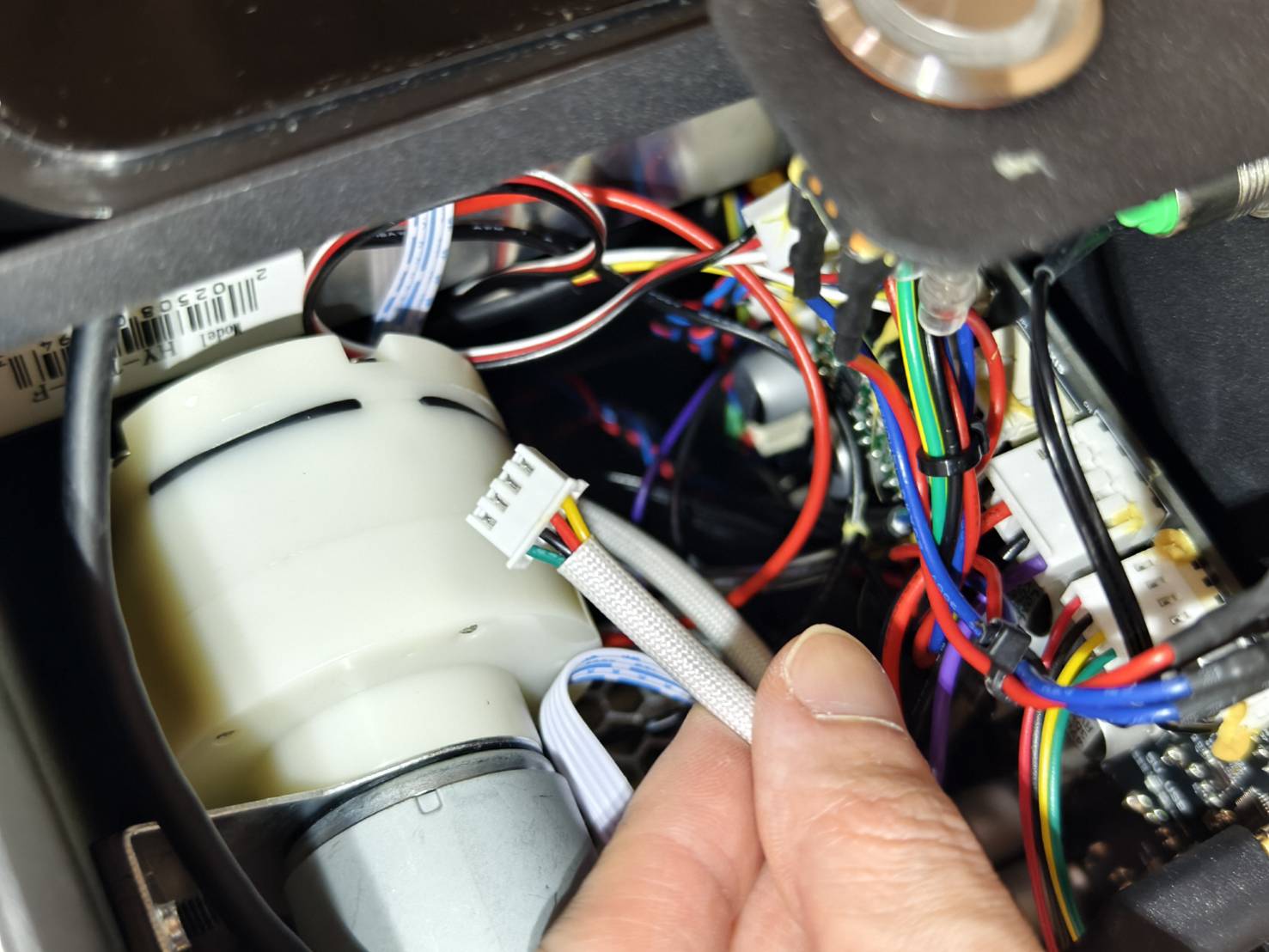

• Ricollegare il cavo del sensore di flusso sulla scheda madre.
  (Fare riferimento al diagramma se la scheda PCB non corrisponde a quella mostrata nella foto.)



  Se l'operazione risulta difficile, è possibile smontare la pompa dell'aria per facilitarla.



• Una volta ricollegato, eseguire un test della velocità del flusso e verificare il risultato.
  (Fare riferimento a Passaggio 3)



Determinare il risultato e l'azione successiva da intraprendere:

Passaggio 8 - Aggiornare nuovamente il firmware

• Aggiornare il firmware a una versione stabile.
  (Lo scopo è verificare se si tratta di un problema relativo al firmware o all'hardware.)
  4-7 Aggiornamento Firmware


• Dopo l'aggiornamento, eseguire nuovamente un test della velocità di flusso.
  (Fare riferimento a Passaggio 3)


Determinare il risultato e l'azione successiva da intraprendere:

Passaggio 9 - Contattare il rivenditore locale o l'Assistenza FLUX:

• Seguire le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o all'assistenza FLUX. [Contattare il Servizio Clienti]

Le informazioni raccolte, come foto o video che mostrano il problema della macchina descritte in questo articolo, dovranno essere condivise con il rivenditore o il Supporto FLUX.

#END
