#913 Rilevamento anomalo del flusso d'aria

FLUX Support Team
  • Aggiornato

Possibili cause:

  1. Anomalia del sistema (aggiornare il firmware, ripristinare le impostazioni di fabbrica o riformattare la scheda SD).
  2. Tubo dell'aria piegato o danneggiato.
  3. Il raccordo a T trasparente sul sensore è piegato o danneggiato.
  4. Guasto della scheda madre.
  5. Guasto della scheda adattatore della pompa dell'aria.
  6. Pompa dell'aria troppo debole.
  7. Pompa dell'aria troppo potente (bassa probabilità).

Passaggio 1

  • Sostituire il filtro della pompa dell'aria sul lato della macchina.IMG20250508171210.jpg

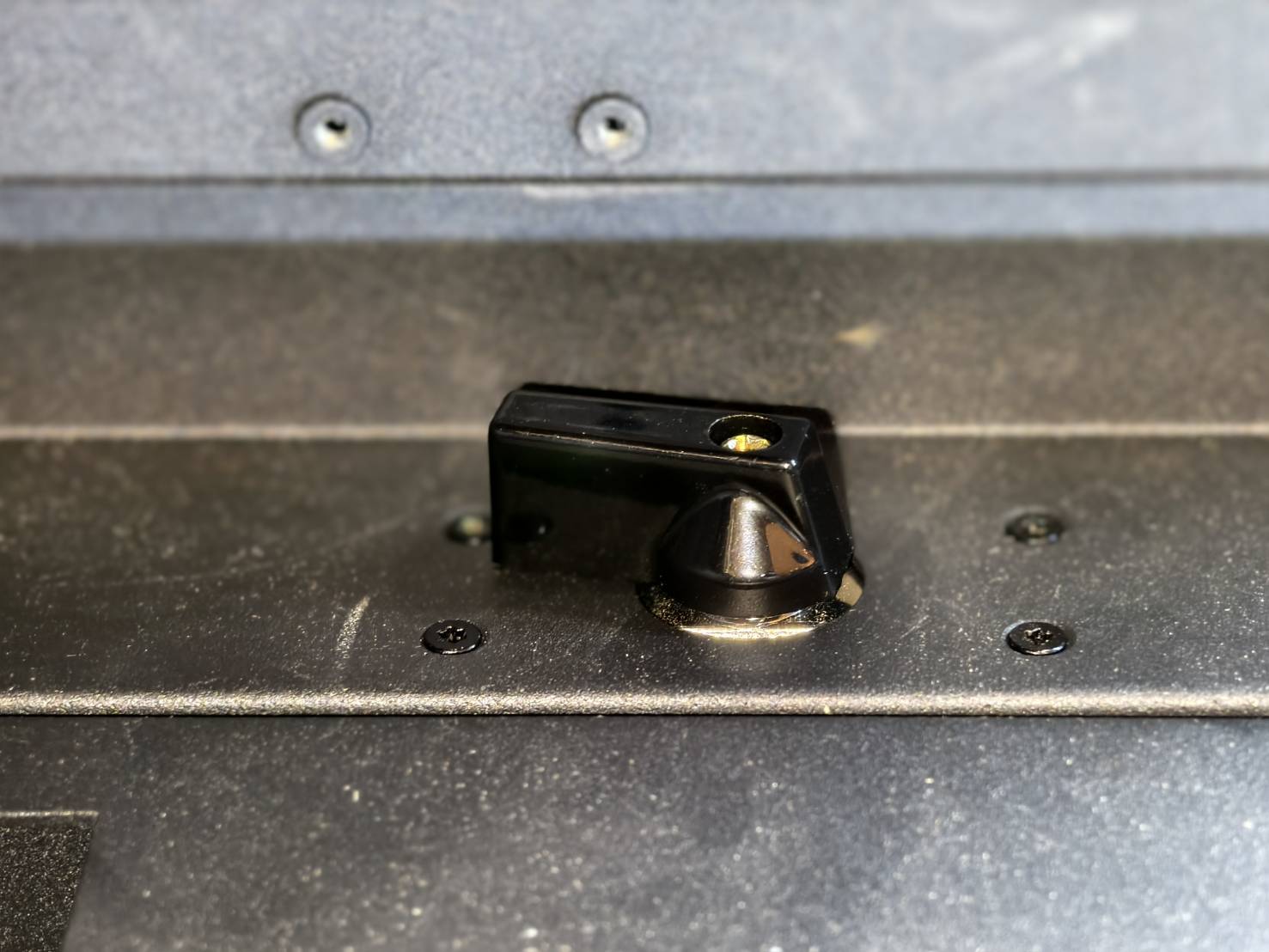

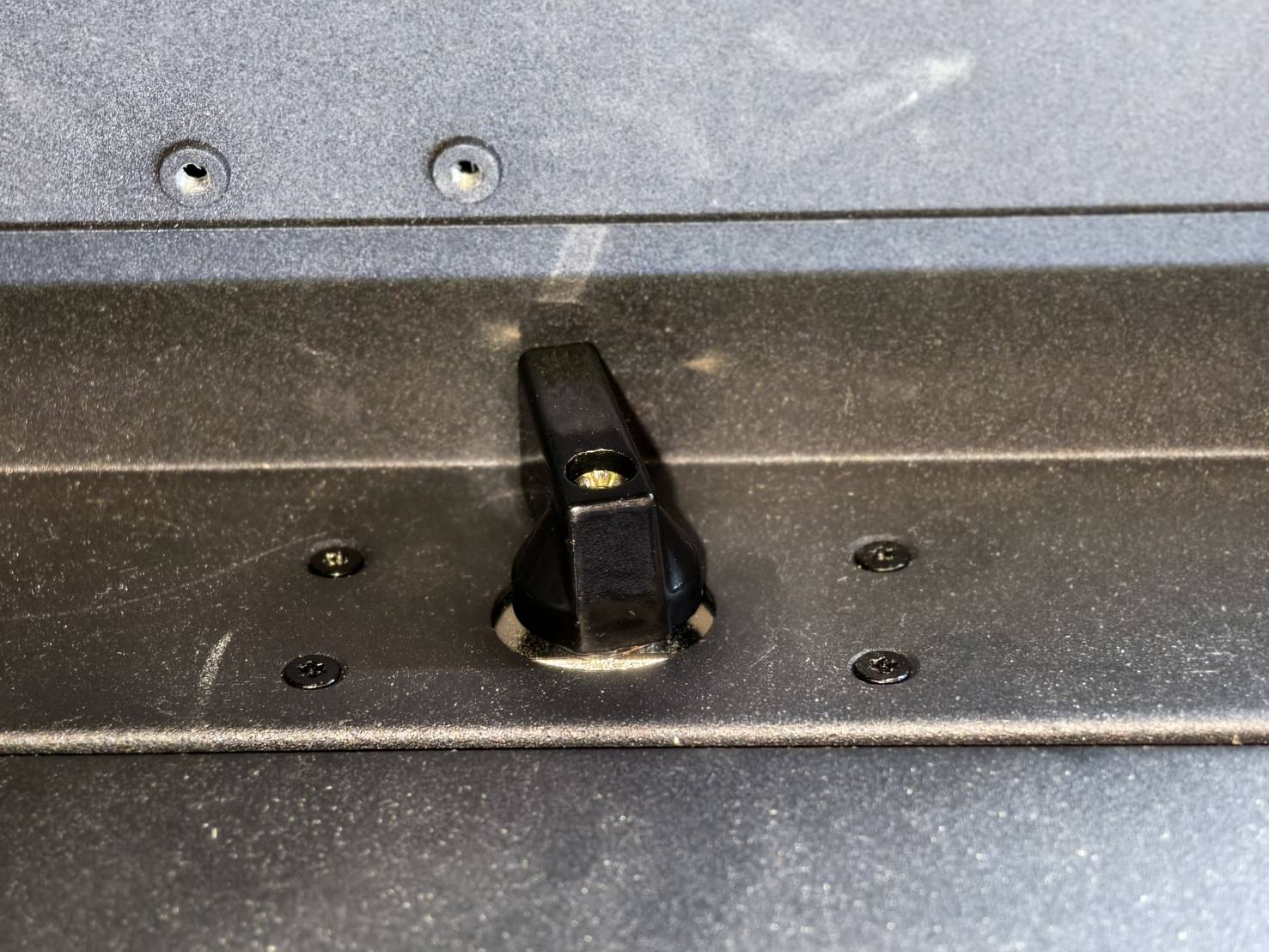

  • Verificare che la valvola dell'aria sia in posizione APERTA.

    Aperto

    Chiuso
  • Eseguire un test del flusso d'aria.



Valutare il risultato del test e determinare il passaggio successivo:

  • Il valore NON rientra nell'intervallo normale >> Passaggio 2

Passaggio 2

Verificare se il flusso d'aria dall'ugello della testa laser è normale.

  • Fare clic su "Azione ➜ Pompa dell'aria" sul pannello della macchina.
  • Posizionare la mano o un pezzo di carta velina sotto l'ugello della testa laser per verificare se il flusso d'aria è normale.

Valutare il risultato del test e determinare il passaggio successivo:

Passaggio 2.1

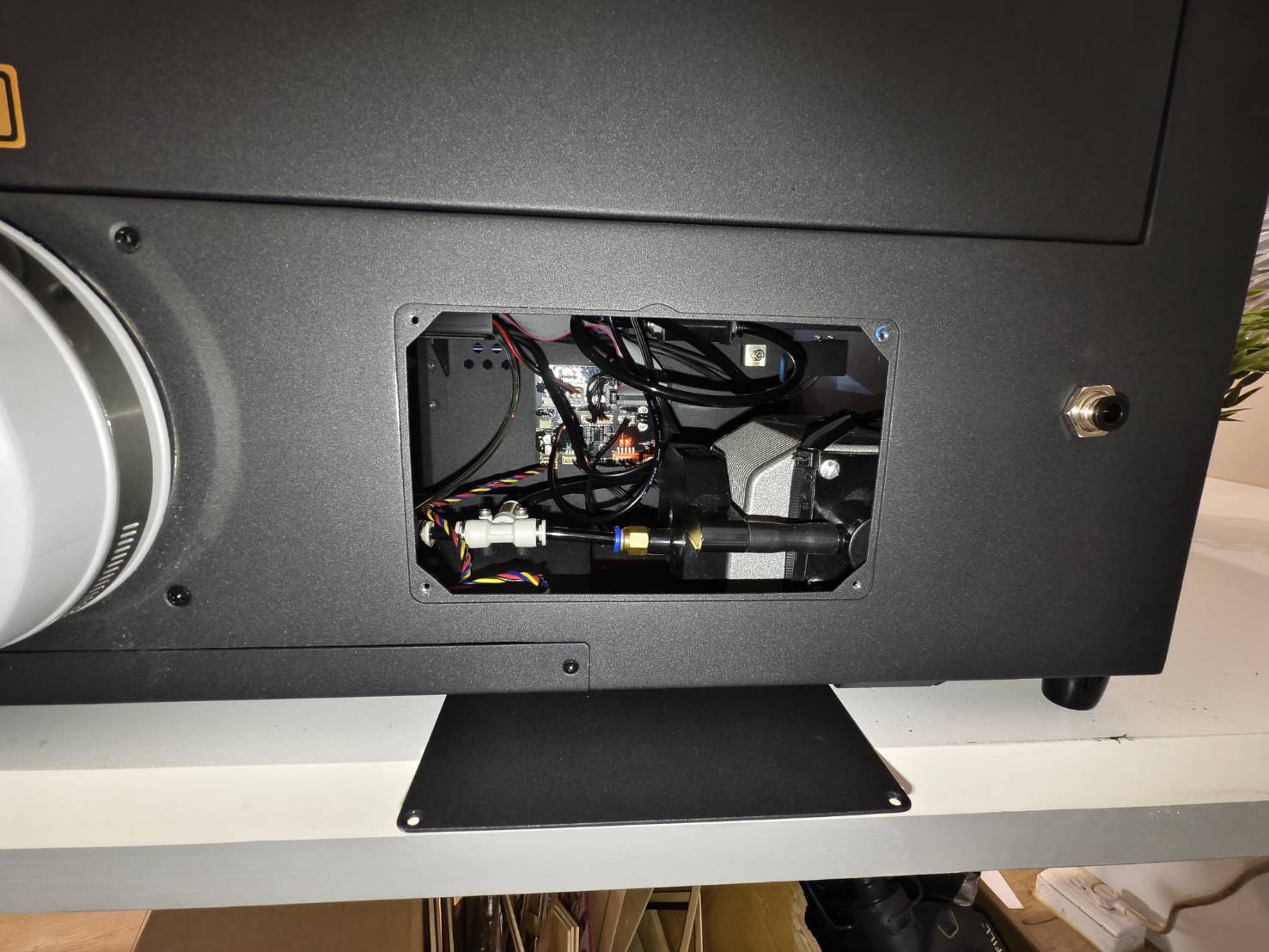

Rimuovere il pannello laterale della macchina e verificare che il cablaggio e il raccordo a T siano collegati correttamente.

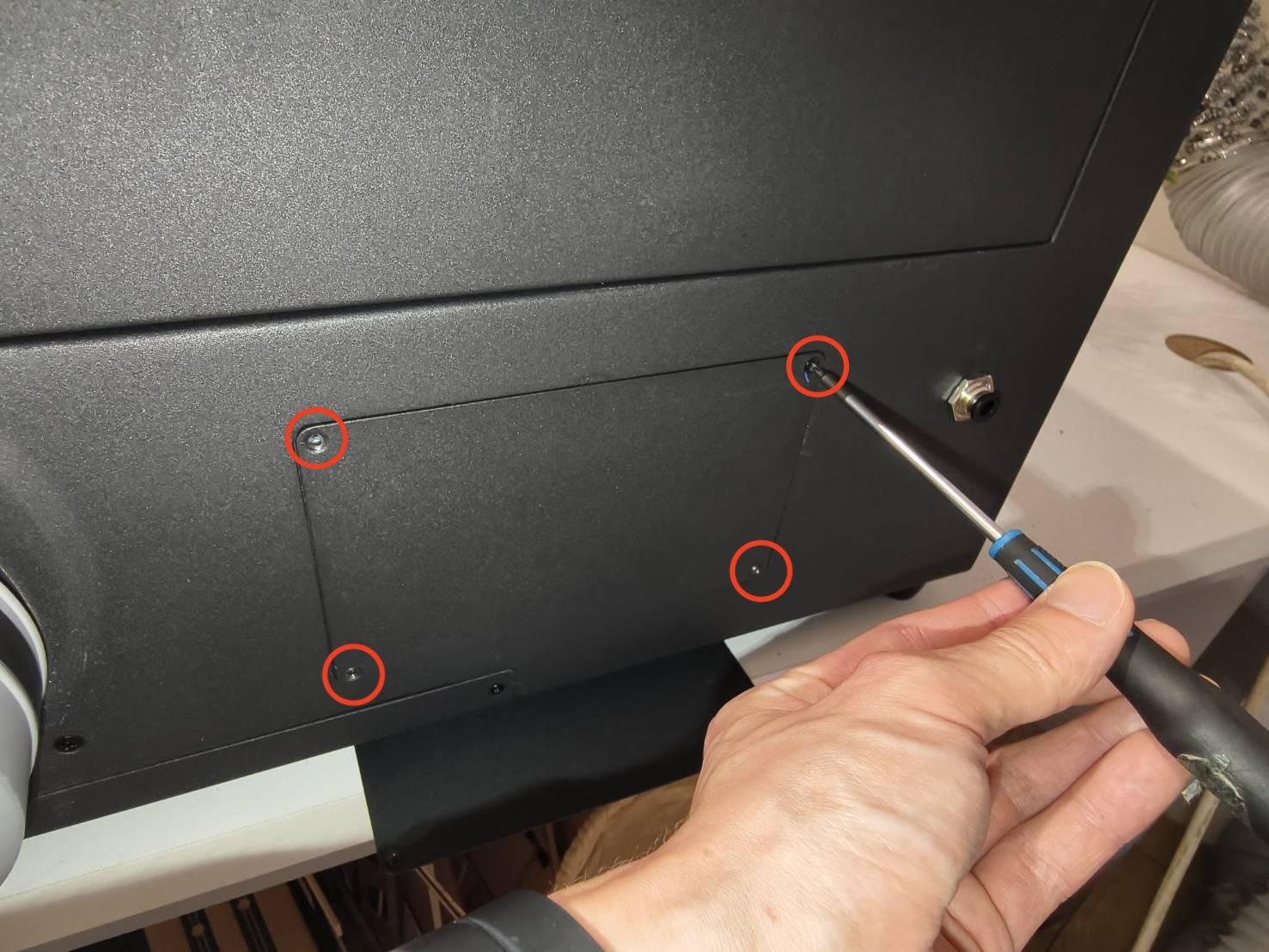

  • Allentare le viti Phillips sul lato per aprire il pannello laterale.



  • Controllare o ricollegare i cavi della pompa dell'aria sulla scheda madre (Spegnere prima la macchina).


  • Smontare il pannello posteriore e verificare che i collegamenti del tubo dell'aria non siano allentati o piegati.

  • Controllare il tubo dell'aria sulla testa laser.

    Il tubo dell'aria sull'ugello è piegato Il tubo dell'aria sulla catena è piegato



  • Accendere la macchina e fare clic su "Azione ➜ Pompa dell'aria" per verificare se la funzione di soffiaggio dell'aria è normale.

Valutare il risultato del test e determinare il passaggio successivo:

Passaggio 2.2

Ripristinare le impostazioni di fabbrica della macchina e verificare se l'aria esce dall'ugello laser.

(Home Macchina Pagina Successiva Ripristino di Fabbrica Sì)


Valutare il risultato del test e determinare il passaggio successivo:

Passaggio 2.3

Aggiornare il firmware all'ultima versione e verificare se l'aria esce dall'ugello laser.
4-7 Aggiornamento Firmware




Valutare il risultato del test e determinare il passaggio successivo:

  • No, NON esce aria >> Contattare il Servizio Clienti
    • Possibili cause:
      1. Guasto della pompa dell'aria, richiede sostituzione.
      2. Guasto della scheda madre, richiede sostituzione.
      3. Guasto della scheda adattatore della pompa dell'aria, richiede sostituzione.

Passo 2.4

Abilitare il "Test Velocità Flusso d'Aria" sul pannello della macchina e spostare la testa laser nei quattro angoli dell'area di lavoro per verificare se il valore cambia con il movimento.
Per abilitare il test: Fare clic su "Macchina ➜ Impostazioni Hardware ➜ Test Velocità Flusso d'Aria"

Come Abilitare il Test Velocità Flusso d'Aria



Dimostrazione:



Valutare il risultato del test e determinare il passaggio successivo:

  • Il valore è sempre all'interno del range normale >> Passo 2.5
  • Il valore è sempre al di sotto del minimo >> Passo 4
  • Il valore è sempre al di sopra del range massimo >> Passo 5
  • Il valore oscilla tra normale e massimo >> Passo 5

Passo 2.5

Eseguire un'operazione e osservare se compare l'errore.

Screenshot 2024-05-31 at 3.16.46 PM.png



Valutare il risultato del test e determinare il passaggio successivo:

  • No, l'errore non compare >> Problema risolto
    • Possibile causa:
      1. Si è verificato un guasto del sistema.
  • Sì, l'errore persiste >> Contattare il Servizio Clienti
    • Possibili cause:
      • Sistema corrotto, è necessario riprogrammare la scheda madre RK.
      • Guasto della scheda madre, richiede sostituzione.

Passaggio 3

Abilitare la visualizzazione del valore del flusso d'aria sul pannello e spostare la testa laser nell'area di lavoro per verificare se il valore cambia durante lo spostamento.

Come abilitare il test della velocità del flusso d'aria.



Dimostrazione:



Determinare il risultato del test e l'azione successiva da intraprendere.

  • Il valore è sempre inferiore al valore Min. >> Passo 4
  • Il valore è sempre superiore all'intervallo Max. >> Passo 5
  • Il valore varia tra il normale e il valore Max. >> Passo 5

Passaggio 3.1

Eseguire un'operazione e osservare se compare l'errore.

Screenshot 2024-05-31 at 3.16.46 PM.png



Valutare il risultato del test e determinare il passaggio successivo:

  • No, l'errore non compare >> La macchina funziona normalmente.

Passaggio 3.2

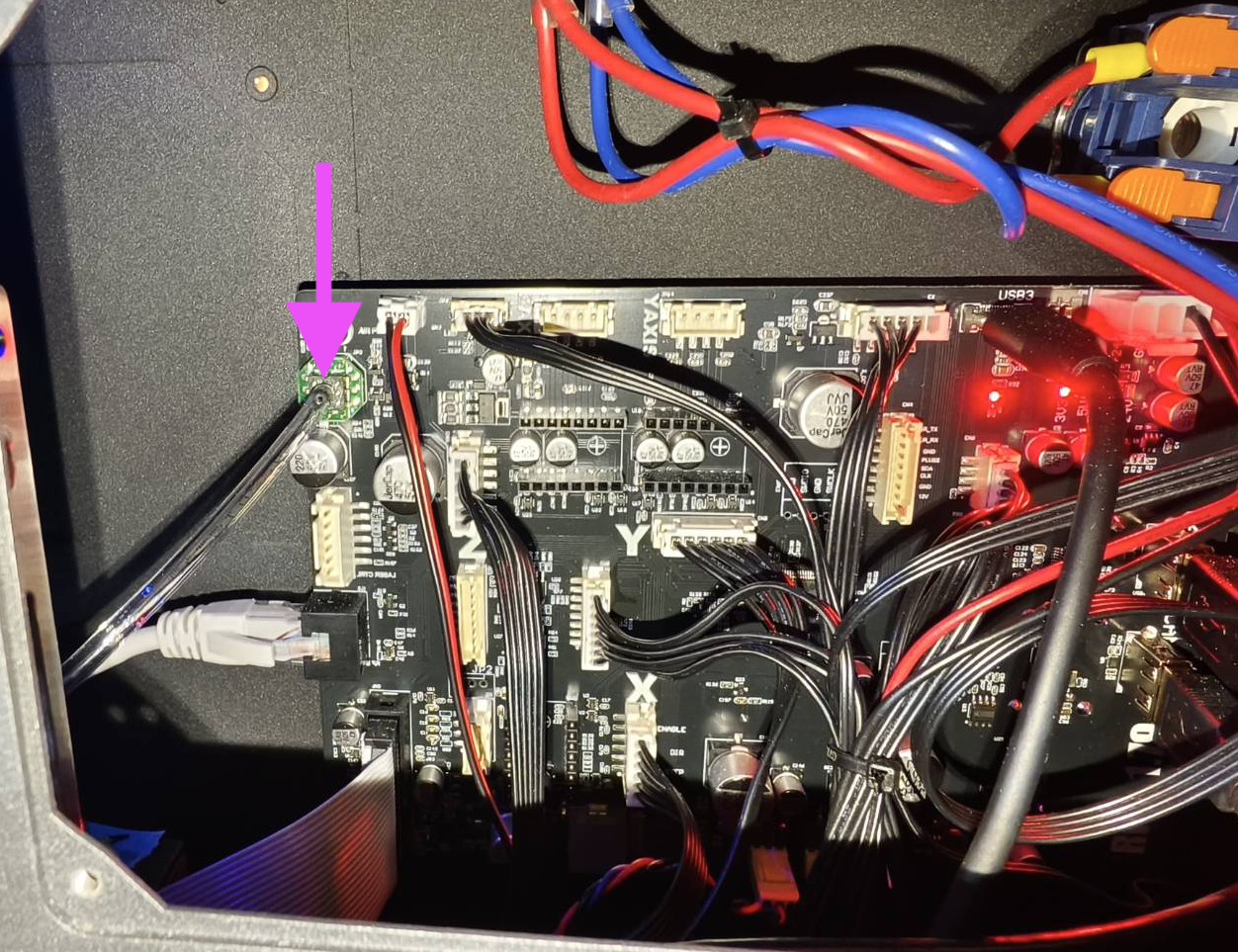

Ricollegare il raccordo a T trasparente sul sensore, quindi eseguire un'operazione per verificare se l'errore persiste.

  • Aprire il pannello laterale per ispezionare l'interno della macchina.

  • Ricollegare il raccordo a T trasparente.



  • Eseguire un'operazione e osservare se compare l'errore.

    Screenshot 2024-05-31 at 3.16.46 PM.png



Valutare il risultato del test e determinare il passaggio successivo:

  • No, l'errore non compare >> Problema risolto

    • Possibile causa:
      1. Collegamento inadeguato del raccordo a T trasparente.

Passaggio 3.3

Ripristinare le impostazioni di fabbrica della macchina ed eseguire un'operazione per verificare se si presenta l'errore.

(Home Macchina Pagina Successiva Ripristino di Fabbrica Sì)



Valutare il risultato del test e determinare il passaggio successivo:

  • No, l'errore non compare >> Problema risolto

    • Possibile causa:
      1. Guasto del sistema.
  • Sì, l'errore persiste >> Contattare il Servizio Clienti
    • Possibili cause:
      1. Sistema corrotto, è necessario riprogrammare la scheda madre RK.
      2. Guasto della scheda madre, richiede sostituzione.

Passo 4

Ricollegare il raccordo a T trasparente e verificare il valore del flusso d'aria.

  • Aprire il coperchio laterale per ispezionare l'interno della macchina.

  • Ricollegare il raccordo a T trasparente.



  • Abilitare il "Test velocità flusso d'aria" e spostare la testa laser per verificare i valori.

Valutare il risultato del test e determinare il passaggio successivo:

  • Il valore è sempre all'interno del range normale >> Passaggio 4.3
  • Il valore è sempre superiore all'intervallo massimo >> Passo 5
  • Il valore oscilla tra normale e massimo >> Passo 5

Passaggio 4.1

Controllare i tubi dell'aria e il raccordo a T trasparente per eventuali perdite o danni.

  • Controllare il tubo dell'aria sulla testa laser.

    Il tubo dell'aria sull'ugello è piegato Il tubo dell'aria sulla catena è piegato
  • Verificare se i connettori dei tubi dell'aria presentano perdite. Ricollegare se necessario.


  • Controllare il resto del percorso dei tubi dell'aria.

    Panoramica del layout dei tubi dell'aria

Valutare il risultato del test e determinare il passaggio successivo:

  • I tubi dell'aria e il raccordo a T sono normali >> Passaggio 4.2
  • C'è un problema con i tubi dell'aria o il raccordo a T >> Contattare il Servizio Clienti
    • Possibili cause:
      1. Guasto del tubo dell'aria, necessaria sostituzione.
      2. Guasto del raccordo a T, necessaria sostituzione.

Passaggio 4.2

Ripristinare le impostazioni di fabbrica della macchina e verificare se il valore del flusso d'aria torna normale.

(Home Macchina Pagina Successiva Ripristino di Fabbrica Sì)



Valutare il risultato del test e determinare il passaggio successivo:

  • Il valore è sempre all'interno del range normale >> Passaggio 4.3
  • Il valore è persistentemente inferiore al minimo >> Contattare il Servizio Clienti
    • Possibili cause:
      1. Guasto della pompa dell'aria, richiede sostituzione.
      2. Guasto della scheda madre, richiede sostituzione.
      3. Guasto del raccordo a T, necessaria sostituzione.
  • Il valore è sempre superiore all'intervallo massimo >> Passo 5
  • Il valore oscilla tra normale e massimo >> Passo 5

Passaggio 4.3

Eseguire un'operazione e osservare se compare l'errore.

Screenshot 2024-05-31 at 3.16.46 PM.png



Valutare il risultato del test e determinare il passaggio successivo:

  • No, l'errore non compare >> Problema risolto
    • Possibili cause:
      1. Guasto del sistema.
      2. Collegamento inadeguato del raccordo a T.
  • Sì, l'errore persiste >> Contattare il Servizio Clienti
    • Possibili cause:
      1. Guasto della scheda madre, richiede sostituzione.
      2. Sistema corrotto, è necessario riprogrammare la scheda madre RK.

Passo 5

Aprire il coperchio laterale e controllare che i tubi dell'aria neri non presentino pieghe o strozzature.

  • Aprire il coperchio laterale per ispezionare l'interno della macchina.

  • Controllare il raccordo a T.


  • Verificare la presenza di perdite nei connettori dei tubi dell'aria. Ricollegare se necessario.

  • Controllare il resto del percorso dei tubi dell'aria.

    Panoramica del layout dei tubi dell'aria

Valutare il risultato del test e determinare il passaggio successivo:

Passaggio 5.1

Provare a raddrizzare la parte piegata del tubo dell'aria e testare il valore del flusso d'aria.
NON tagliare il tubo dell'aria. Questo passaggio serve solo ad applicare forza per raddrizzarlo.



Valutare il risultato del test e determinare il passaggio successivo:

  • Il valore è sempre all'interno del range normale >> Passaggio 5.2
  • Il valore è persistentemente inferiore al minimo >> Passo 4
  • Il valore è sempre superiore all'intervallo massimo >> Contattare il Servizio Clienti
    • Possibile causa:
      1. Tubo dell'aria danneggiato, richiede sostituzione.

Passaggio 5.2

Eseguire un'operazione e osservare se compare l'errore.

Screenshot 2024-05-31 at 3.16.46 PM.png



Valutare il risultato del test e determinare il passaggio successivo:

  • No, l'errore non compare >> Problema risolto
    • Possibile causa:
      1. Il tubo dell'aria era precedentemente piegato, ma è stato raddrizzato e riparato con successo.

Passaggio 5.3

Ripristinare la macchina alle impostazioni di fabbrica e verificare se l'errore si ripresenta.

(Home Macchina Pagina Successiva Ripristino di Fabbrica Sì)



Valutare il risultato del test e determinare il passaggio successivo:

  • No, l'errore non compare >> Problema risolto

    • Possibile causa:
      1. Guasto del sistema.

Passaggio 6

Ripristinare la macchina alle impostazioni di fabbrica e verificare il valore del flusso d'aria.

(Home Macchina Pagina Successiva Ripristino di Fabbrica Sì)



Valutare il risultato del test e determinare il passaggio successivo:

  • Il valore è sempre all'interno del range normale >> Passaggio 4.3
  • Il valore è persistentemente inferiore al minimo >> Passo 4
  • Il valore è sempre superiore all'intervallo massimo >> Passaggio 6.1

Passaggio 6.1

Scollegare il raccordo a T trasparente dalla scheda madre e verificare se il valore diminuisce.






Valutare il risultato del test e determinare il passaggio successivo:

  • Il valore diminuisce e rimane sotto il range normale >> Contattare il Servizio Clienti
    • Guasto della pompa dell'aria, richiede sostituzione.
    • Il tubo dell'aria è piegato in un punto non visibile.
    • Guasto della scheda madre, richiede sostituzione (Bassa probabilità).
    • Guasto del raccordo a T, richiede sostituzione (Bassa probabilità).

Contattare il Servizio Clienti

*Le informazioni raccolte in questo articolo, come foto o video che mostrano i problemi della macchina, dovranno essere condivise con il distributore o con l'assistenza tecnica FLUX.
