Poiché le cause dell'anomalia di homing #904 sono relativamente complesse, si prega di notare che la lettura di questo articolo potrebbe non risolvere immediatamente il problema. Tuttavia, seguendo attentamente i passaggi seguenti, raccoglierete informazioni preziose per aiutare il team FLUX a individuare il problema in modo più efficace.
Possibili cause:
Guasto del sistema (Aggiornare il firmware).
Guasto della scheda madre.
Guasto del finecorsa.
Guide arrugginite o danneggiate.
Asse X non livellato.
Guasto del driver box (chip driver).
Guasto del motore passo-passo.
Guasto della scheda di disegno (bassa probabilità).
Guasto del cavo (cavo di controllo driver e cavo di alimentazione driver) (bassa probabilità).

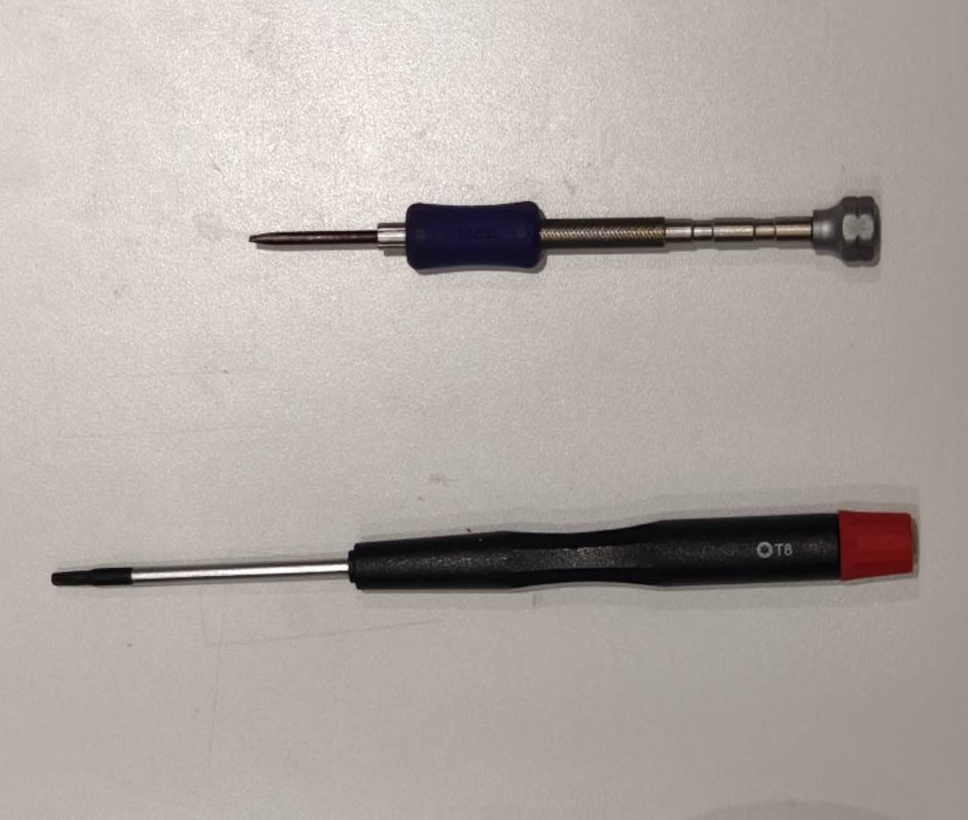

Strumenti
Cacciavite Torx T8 (opzionale)
Cacciavite a taglio (opzionale)
Passaggio 1 - Verificare manualmente se la testa laser si muove fluidamente:
Spegnere la macchina e scollegare il cavo di alimentazione.
Spostare manualmente la testa laser nei quattro angoli.
Confermare il risultato e determinare l'azione successiva:
Dopo la lubrificazione, provare a spostare nuovamente la testa laser per verificare se si muove come mostrato nel Passaggio 1.
Confermare il risultato e determinare l'azione successiva:
Sì, si muove come mostrato nel video del Passaggio 1. >> Problema risolto
No, non riesce ancora a muoversi come mostrato nel video del Passaggio 1 >> Scattare foto o registrare un video, quindi Contattare il Servizio Clienti.
Possibile Causa: Le guide di scorrimento potrebbero essere arrugginite.
Esempi di foto o video richiesti per la segnalazione:
Guida di scorrimento asse X:
Asse ottico Y - Sinistro:
Asse ottico Y - Destro:
Passaggio 2 - Escludere problemi del firmware:
Un'installazione non corretta del firmware può talvolta causare anomalie di homing. Aggiornare nuovamente il firmware può aiutare a escludere rapidamente eventuali anomalie del firmware.
Spento o lampeggiante >> Registrare un video del fallimento dell'homing e dello stato delle spie luminose >> Contattare il Servizio Clienti per segnalare il problema.
Possibile Causa: 1. Guasto dell'alimentatore laser, necessaria sostituzione.
Passaggio 3.1 - Controllare i LED del Driver Box
Controllare le spie LED verdi sui tre Driver Box. Durante lo steby, lampeggiano costantemente? (Il lampeggio durante lo steby è un funzionamento normale)
Confermare il risultato e determinare l'azione successiva:
Spento o costantemente acceso >> Registrare un video del fallimento dell'homing e dello stato delle spie luminose >> Contattare il Servizio Clienti per segnalare il problema.
Possibili cause: 1. Guasto del Driver Box. 2. Guasto del cavo di segnale del driver (dal Driver alla scheda madre). 3. Guasto del cavo di alimentazione del driver (dal Driver all'alimentatore 48V e al motore).
Passaggio 3.2 - Verificare il cablaggio e i parametri del Driver Box
Verificare che il cablaggio sia normale e non allentato. Se qualcosa risulta allentato, fare riferimento ai video seguenti per ricollegare.
Verificare i parametri del Driver Box. Nell'area centrale di ogni driver box sono presenti interruttori DIP bianchi utilizzati per impostare i parametri.

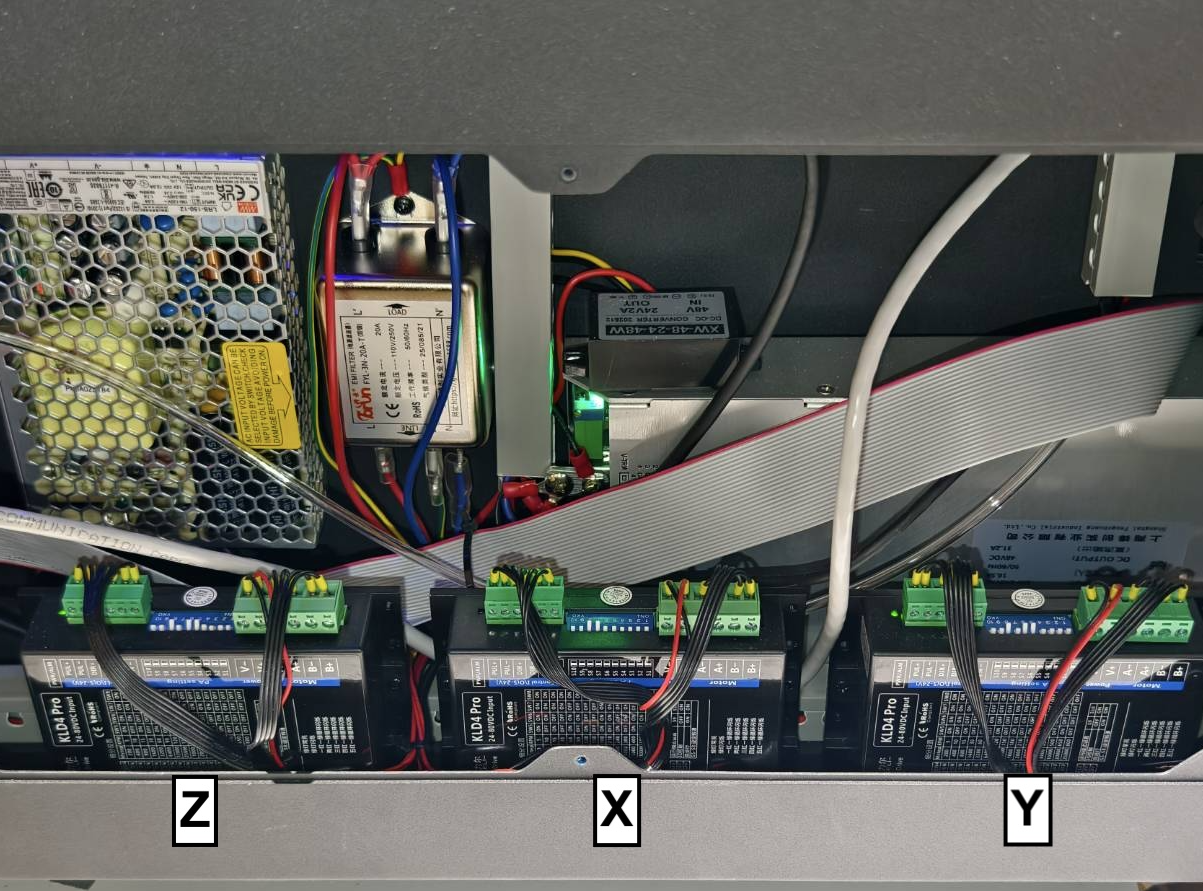

I tre driver box sono destinati all'asse Z (sinistra), all'asse X (centro) e all'asse Y (destra).
Impostazioni dei parametri: Le posizioni degli interruttori devono corrispondere agli esempi riportati di seguito. Gli assi Z e Y condividono gli stessi parametri, mentre l'asse X è diverso.

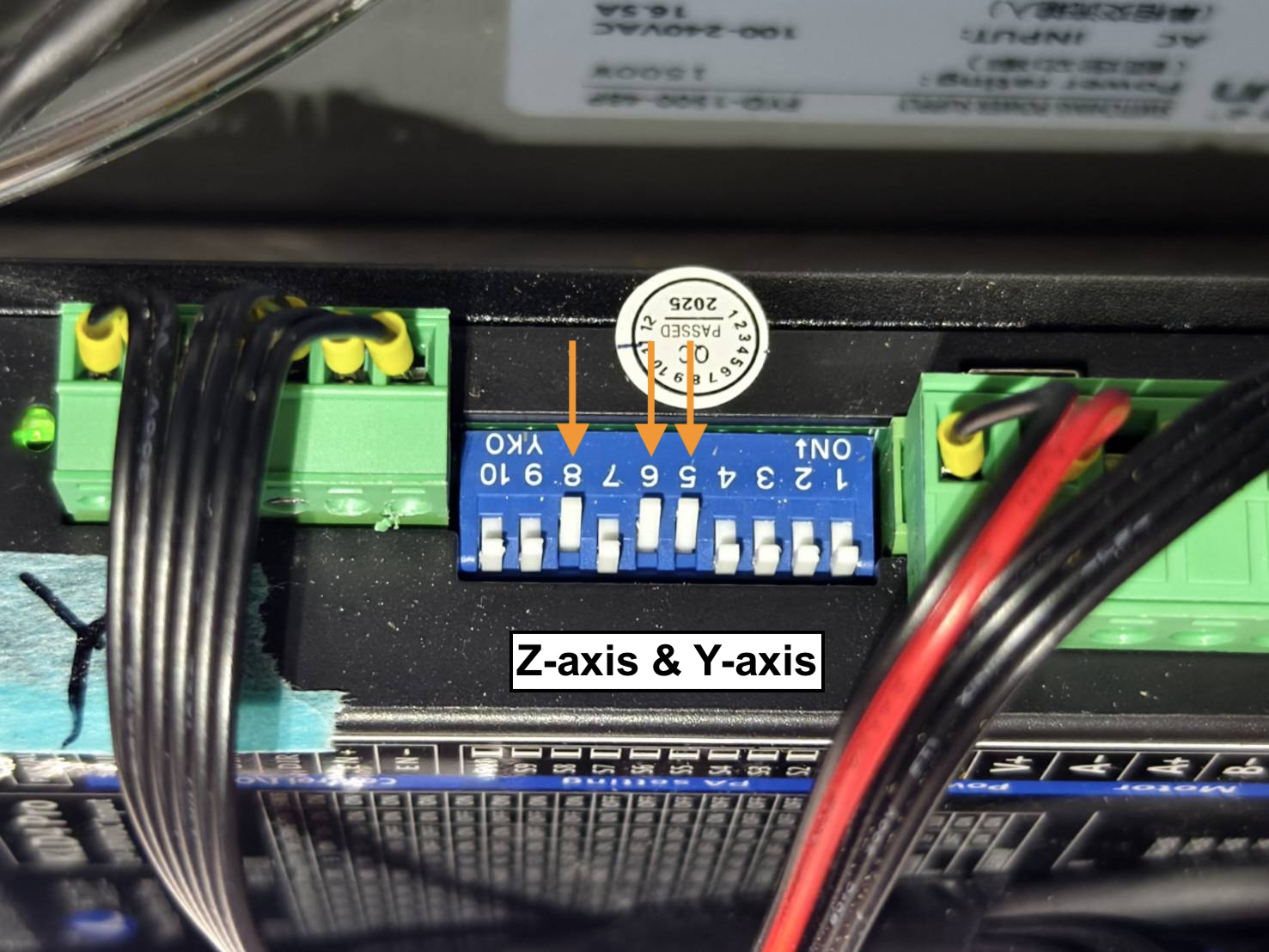

Asse Z e Asse Y

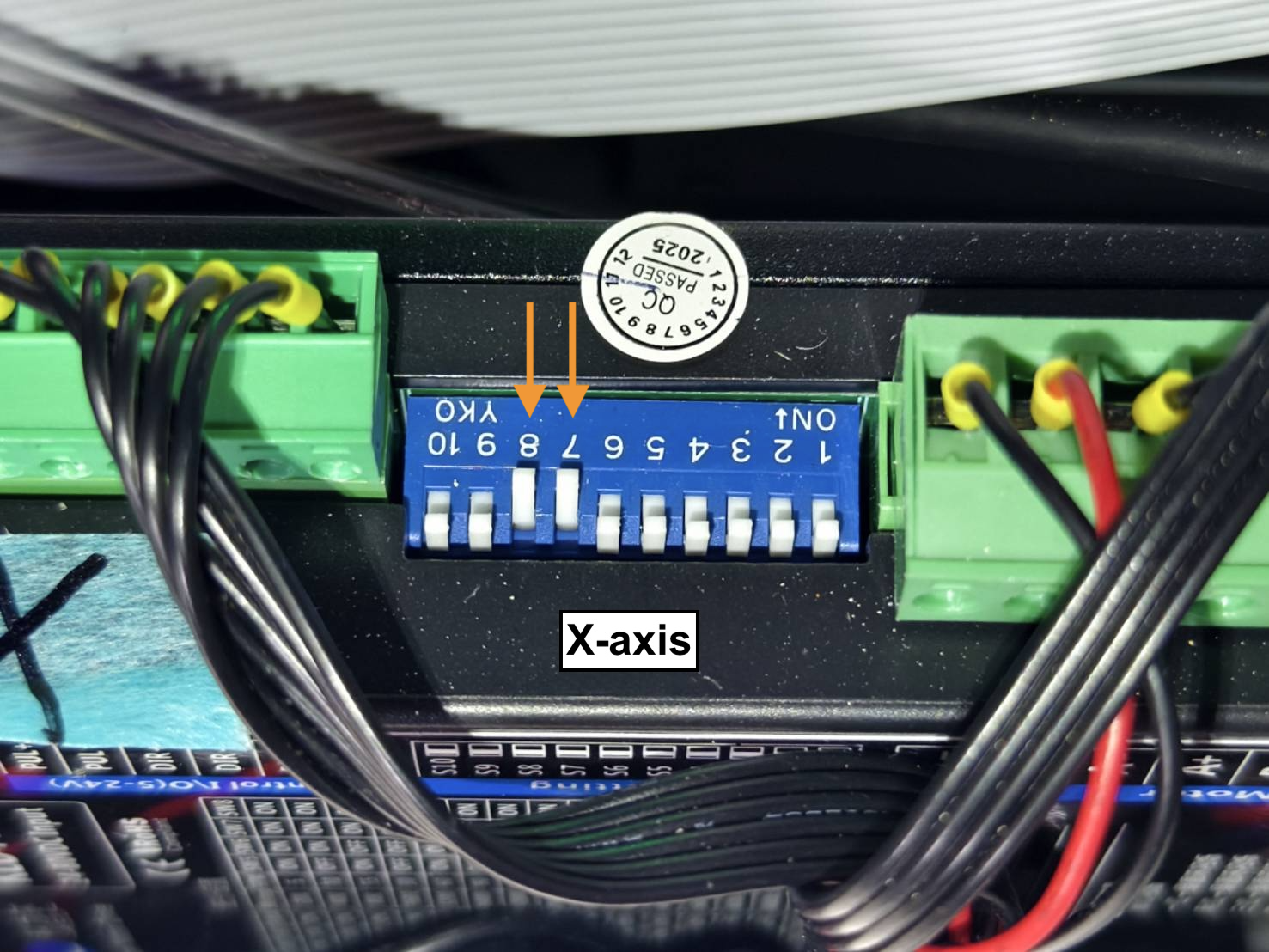

Asse X
5, 6, 8 = ON
7, 8 = ON
Dopo la conferma, testare nuovamente l'homing.
Confermare il risultato e determinare l'azione successiva:
Confermato, homing eseguito con successo >> Problema risolto
I finecorsa vengono utilizzati per arrestare le guide e l'asse ottico queo la testa laser raggiunge le estremità. I problemi di homing possono essere causati da finecorsa difettosi, che impediscono alla testa laser di arrestarsi o la fanno arrestare prematuramente.
Fare riferimento al video e verificare se le icone dei finecorsa si attivano correttamente queo vengono premuti.
Premendo l'interruttore = Icona CHIUSA
Rilascieo l'interruttore = Icona APERTA
Controllo dei finecorsa dell'asse X e dell'asse Y
Confermare il risultato e determinare l'azione successiva:
Entrambi gli assi X e Y funzionano normalmente come nel video >> Procedere al Passaggio 5
La scheda madre è danneggiata e richiede la sostituzione.
Il Driver Box è danneggiato e richiede la sostituzione (Bassa probabilità).
L'alimentatore laser è danneggiato e richiede la sostituzione (Bassa probabilità).

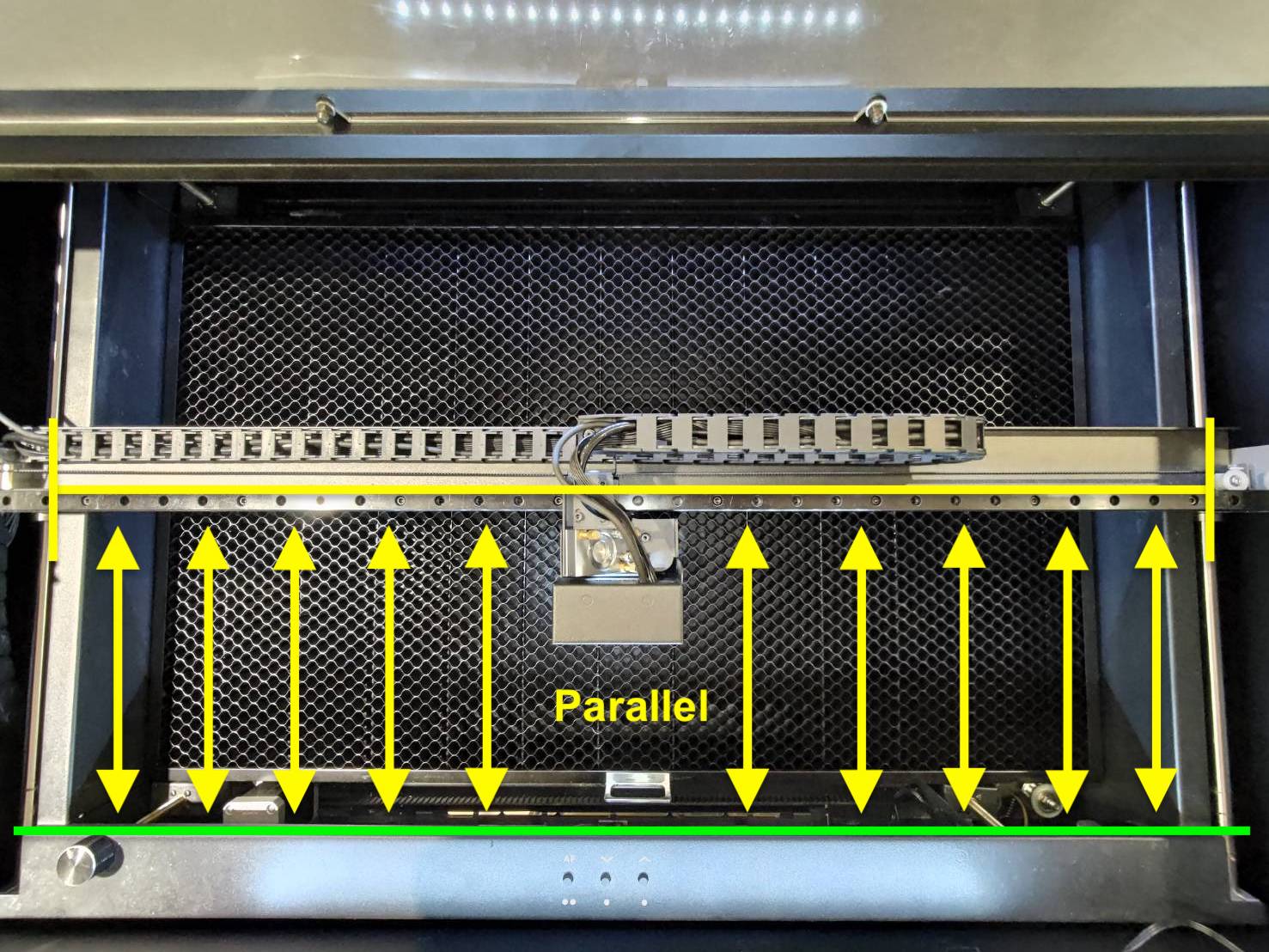

Passaggio 6 - Verificare il livellamento dell'asse X
Per informazioni su come testare e regolare il livellamento dell'asse X, fare riferimento al seguente link. Assicurarsi che le pulegge non siano allentate, come mostrato alla fine del video. 5-14 Regolazione del livello dell'asse X
Confermare il risultato e determinare l'azione successiva:
Dopo la regolazione, l'homing è normale >> Problema risolto
L'asse X è parallelo, ma Asse Y l'homing fallisce >> Procedere al Passaggio 7
Passaggio 7 - Regolare le parti argentate del sensore e le linguette metalliche:
Le linguette metalliche (cerchio rosso) del finecorsa potrebbero usurarsi nel tempo, compromettendo la sensibilità. Questo si verifica solitamente con il finecorsa dell'asse Y.
Soluzione: Tirare la parte argentata e la linguetta metallica per aumentare la sensibilità del sensore.
Confermare il risultato e determinare l'azione successiva:
Dopo la regolazione, la macchina può ora eseguire l'homing >> Problema risolto
Passaggio 8 - Estendere la superficie di contatto dell'asse Y:
La linguetta metallica (cerchio rosso) del finecorsa potrebbe usurarsi nel tempo, compromettendo la sensibilità. Questo accade solitamente sull'asse Y.
Come mostrato di seguito, aggiungere un pezzo di schiuma o materiale simile all'asse X può risolvere temporaneamente la situazione in cui la lamiera non raggiunge il finecorsa dell'asse Y.
Confermare il risultato e determinare l'azione successiva:
Sì, l'homing funziona normalmente dopo aver esteso la superficie >> Problema risolto
Le informazioni raccolte in questo articolo, come foto o video che mostrano problemi della macchina, dovranno essere condivise con il vostro distributore o con il supporto tecnico FLUX.
