Descrizione:
Le cause dei problemi dell'asse Z possono essere piuttosto complesse. Esistono vari sintomi correlati, come il malfunzionamento della funzione di messa a fuoco automatica, l'impossibilità totale di movimento della piattaforma, il mancato ritorno alla posizione iniziale della piattaforma o l'impossibilità di raggiungere la parte superiore. Si prega di fare riferimento ai seguenti passaggi per risolvere i problemi dell'asse Z.
Se il problema della vostra macchina è una distanza di messa a fuoco errata, si prega di consultare questo article per le istruzioni su come regolare la distanza di messa a fuoco.
Possibili cause
|
Passaggio A1
Si prega di eseguire un test di messa a fuoco automatica senza che l'ugello laser tocchi la superficie.

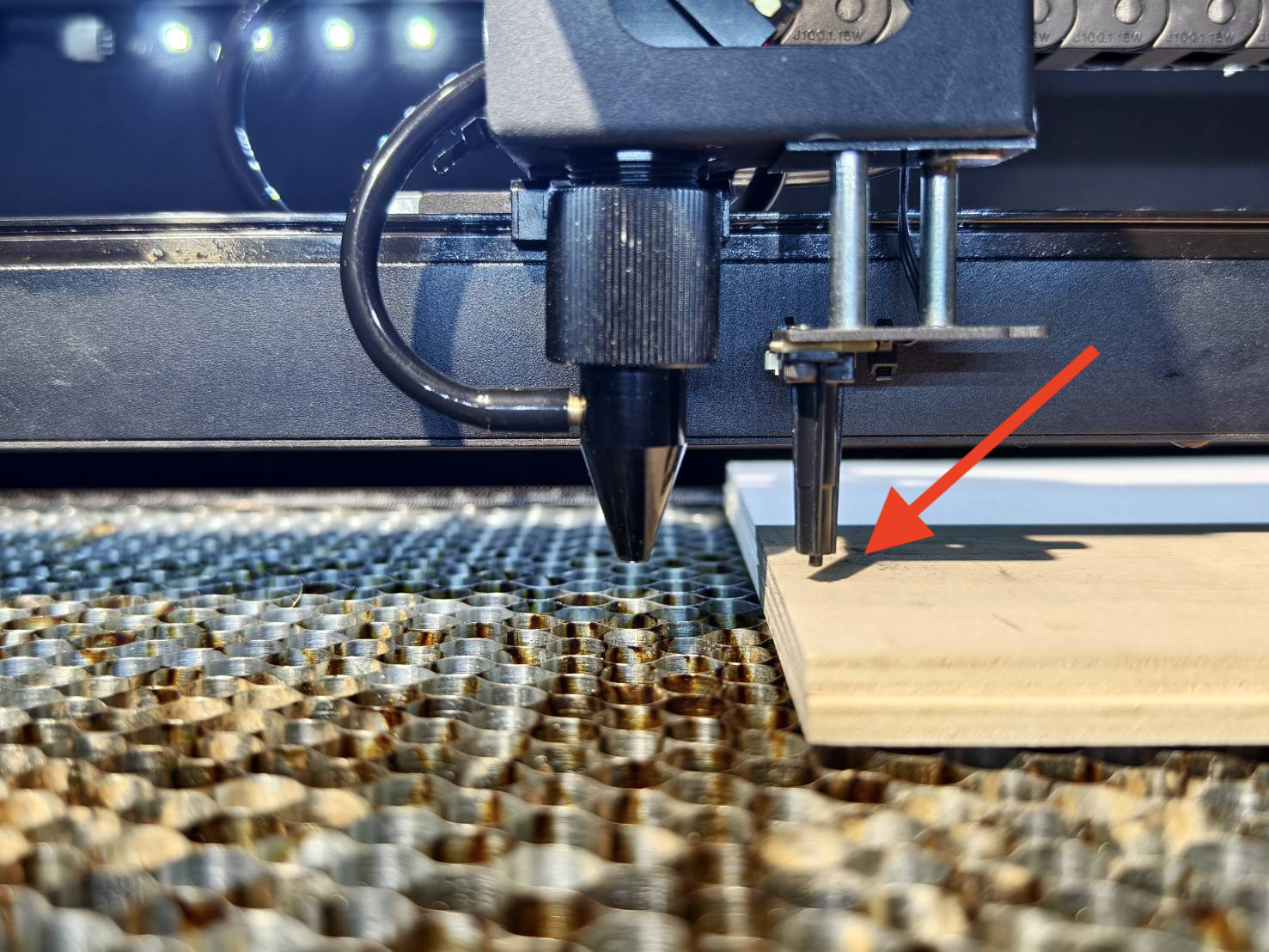

Posizionare il materiale sulla piattaforma a nido d'ape e spostare la testa laser sopra il materiale in modo che solo la sonda di messa a fuoco possa toccare il materiale durante la messa a fuoco.
Confermare il risultato del test e procedere con l'azione successiva:
|
|
Passaggio A1.1

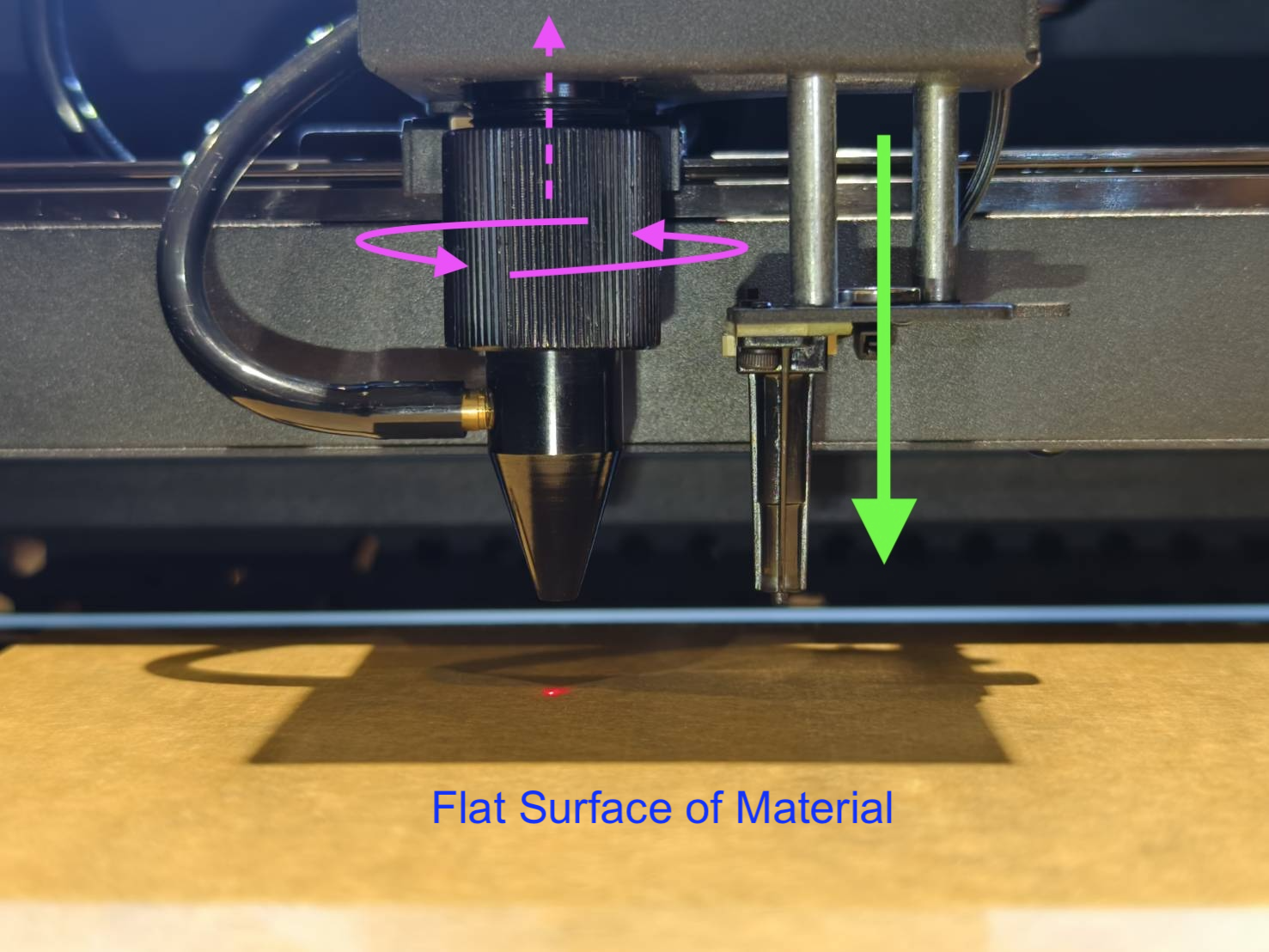

- Assicurarsi che la sonda sia scesa al punto più basso, in modo che la lunghezza della sonda superi l'ugello.
- Assicurarsi che l'ugello sia serrato saldamente; una volta serrato, l'ugello si sposterà verso l'alto per evitare interferenze con la sonda di messa a fuoco durante la messa a fuoco.
- Poiché le lunghezze della punta dell'ugello e della sonda sono molto simili, assicurarsi che il materiale sia sufficientemente piatto per evitare di toccare prima la punta dell'ugello.
- Dopo aver verificato i punti sopra indicati, eseguire nuovamente l'autofocus.
Confermare il risultato del test e procedere con l'azione successiva:
|
|
Passaggio A1.2
Fare riferimento al video seguente per verificare se si sta riscontrando una situazione simile in cui la punta dell'ugello tocca la superficie del materiale prima della sonda.
Confermare il risultato del test e procedere con l'azione successiva:
|
|
Passaggio A2

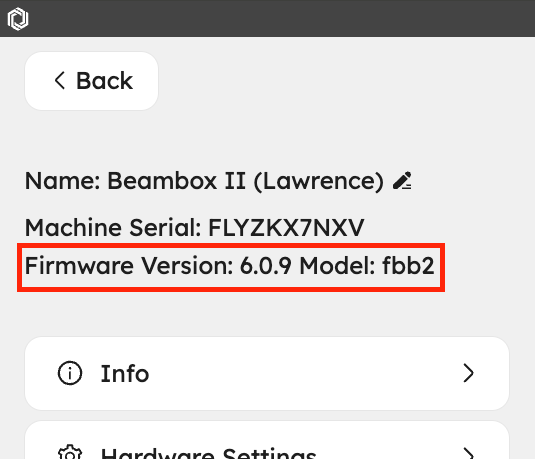

Aggiornare o ri-aggiornare il firmware all'ultima versione per verificare se il problema può essere risolto.
Utilizzare il link per visualizzare le istruzioni.
4-7 Aggiornamento firmware
Confermare il risultato del test e procedere con l'azione successiva:
|
|
Fase A3
Rimuovere la piattaforma a nido d'ape e le staffe.

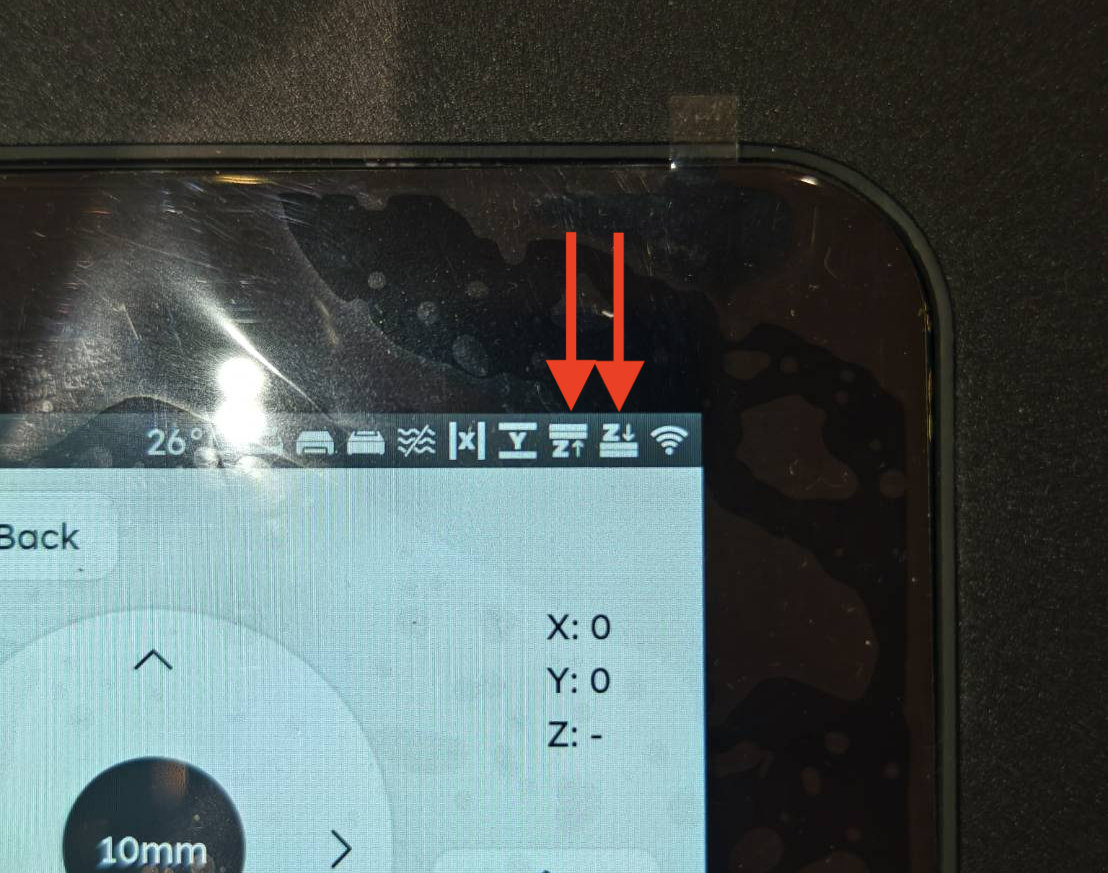

Accedere all'opzione "Manutenzione" nel pannello di controllo, premere i due interruttori di finecorsa dell'asse Z e verificare se l'icona cambia.
Le icone dei finecorsa superiore e inferiore dell'asse Z nel pannello di controllo funzionano correttamente?
Confermare il risultato del test e procedere con l'azione successiva:
Fase A4

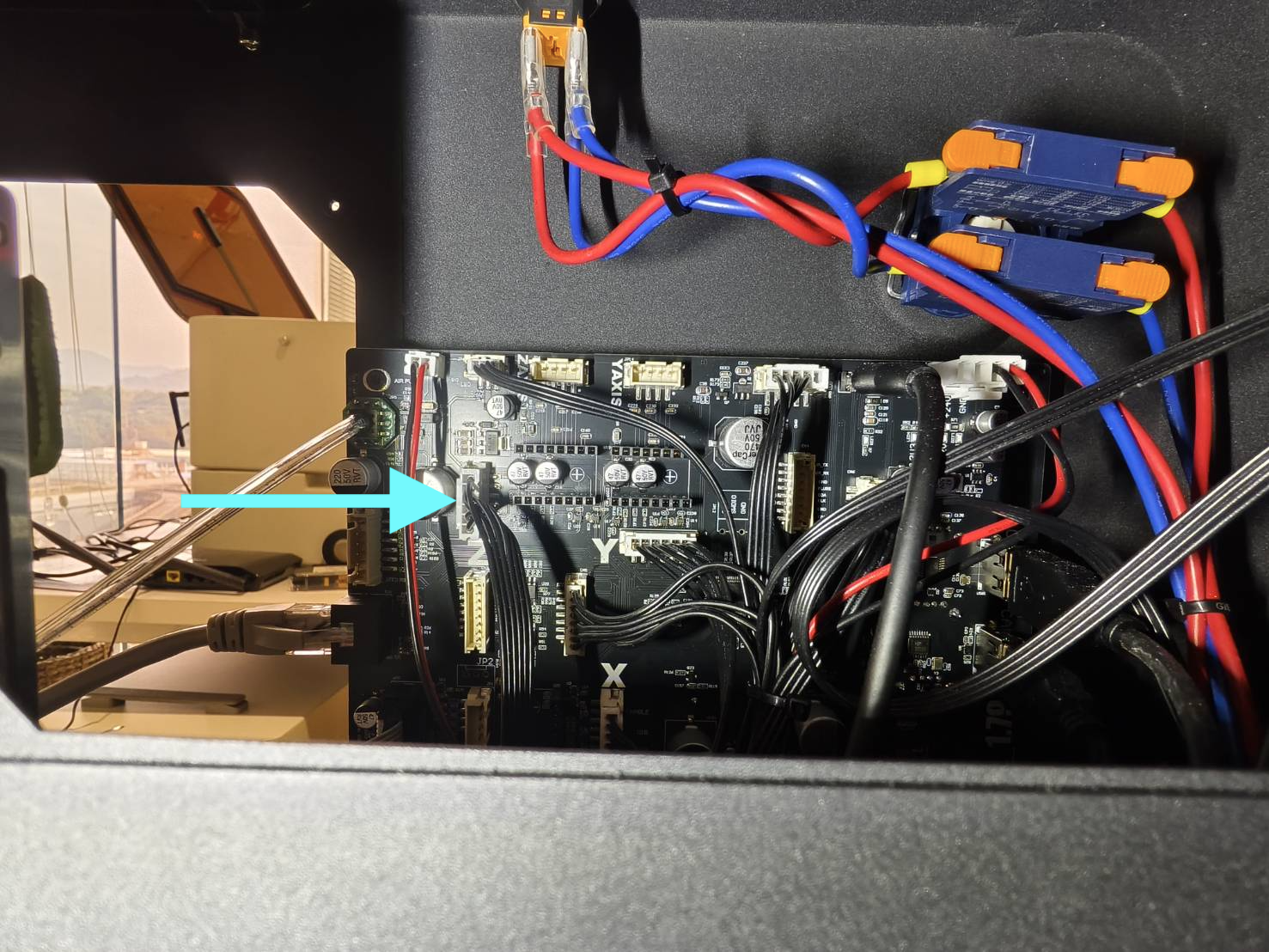

Scollegare il cavo del finecorsa dell'asse Z dalla scheda madre e verificare le icone nel pannello di controllo. Entrambe le icone sono nello stato OFF?

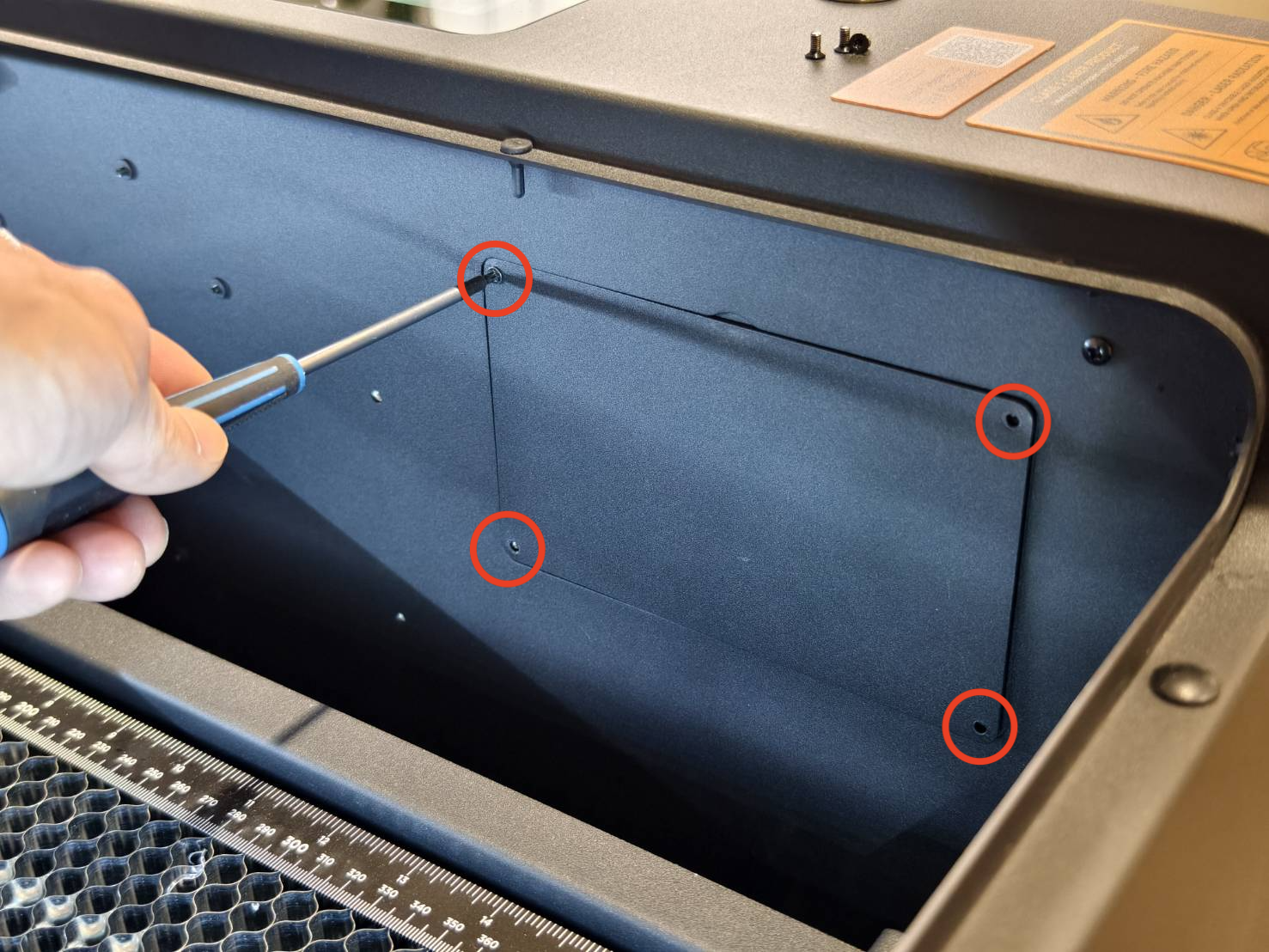

- Spegnere l'alimentazione della macchina. Aprire il pannello laterale per accedere all'interno della macchina.
- Scollegare il cavo flat del finecorsa dell'asse Z.
(Se la scheda PCB in uso differisce dalla foto, consultare il Schema .)
- Accendere l'alimentazione della macchina e verificare le icone. Entrambe le icone sono nello stato OFF?
Confermare il risultato del test e procedere con l'azione successiva:
|
|
Fase B1
Reinstallare la piattaforma a nido d'ape.
Verificare se la piattaforma di lavoro può attivare entrambi i finecorsa superiore e inferiore dell'asse Z.
Abbassare la piattaforma di lavoro e poi sollevarla fino in alto, verificando se attiva il finecorsa dell'asse Z.
| Esempio normale - Attivato |
|
Esempio anomalo - Non attivato (Dimostrato con HEXA) |
Confermare il risultato del test e procedere con l'azione successiva:
|
|
|
|
Passaggio B2
Sollevare/abbassare manualmente la piattaforma di lavoro per verificare se si muove liberamente su e giù.
Confermare il risultato del test e procedere con l'azione successiva:
|
|
Passaggio B2.1
Provare a lubrificare le quattro viti di comando per verificare se la piattaforma può essere mossa manualmente e tramite il pannello di controllo.
Si prega di fare riferimento all'articolo correlato.
Confermare il risultato del test e procedere con l'azione successiva:
|
|
|
Passaggio B3

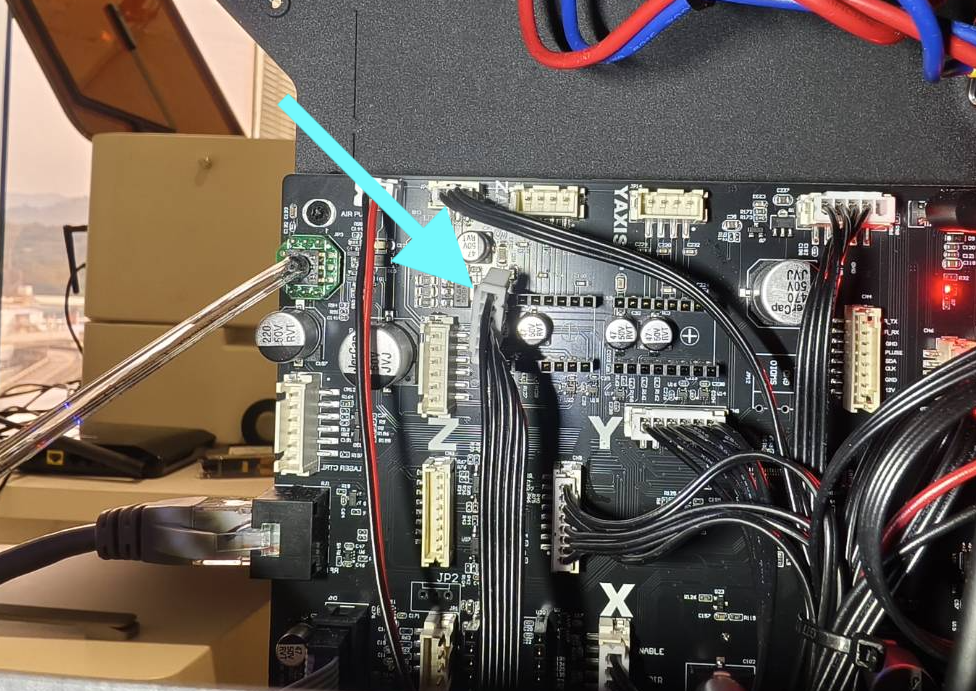

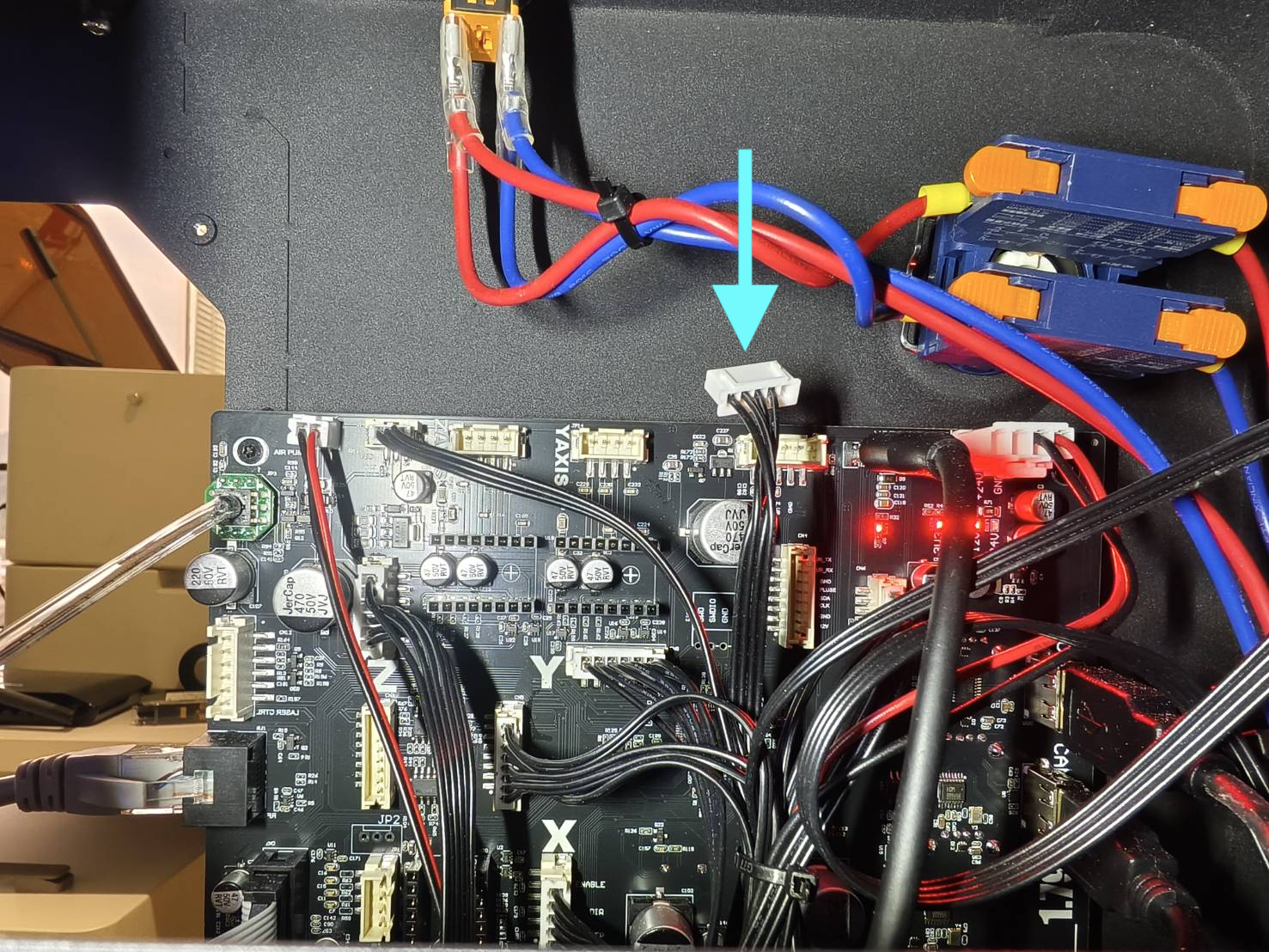

Scollegare e ricollegare il cavo del motore dell'asse Z. Quindi, provare a utilizzare il pannello di controllo per sollevare/abbassare la piattaforma.
(Se la scheda PCB in uso differisce dalla foto, consultare il Schema .)
- Spegnere l'alimentazione della macchina. Aprire il pannello laterale per accedere all'interno della macchina.
- Scollegare e ricollegare il cavo del motore dell'asse Z.
Confermare il risultato del test e procedere con l'azione successiva:
|
|
Passaggio C1

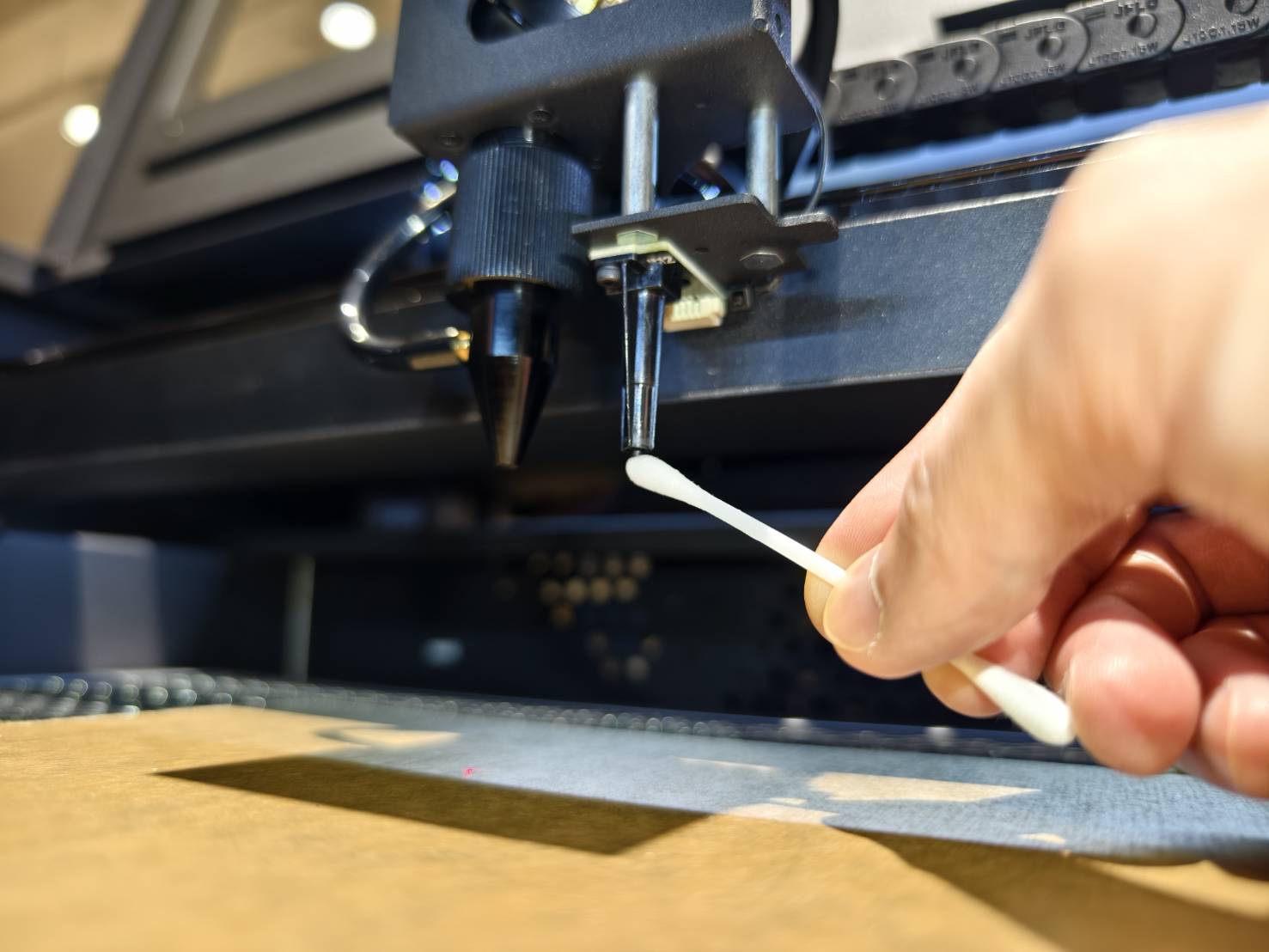

- Utilizzare un cotton fioc imbevuto di alcol per pulire la sonda del modulo di messa a fuoco automatica.
- Verificare se la piattaforma può muoversi su e giù.
Confermare il risultato del test e procedere con l'azione successiva:
|
|
Passo C2

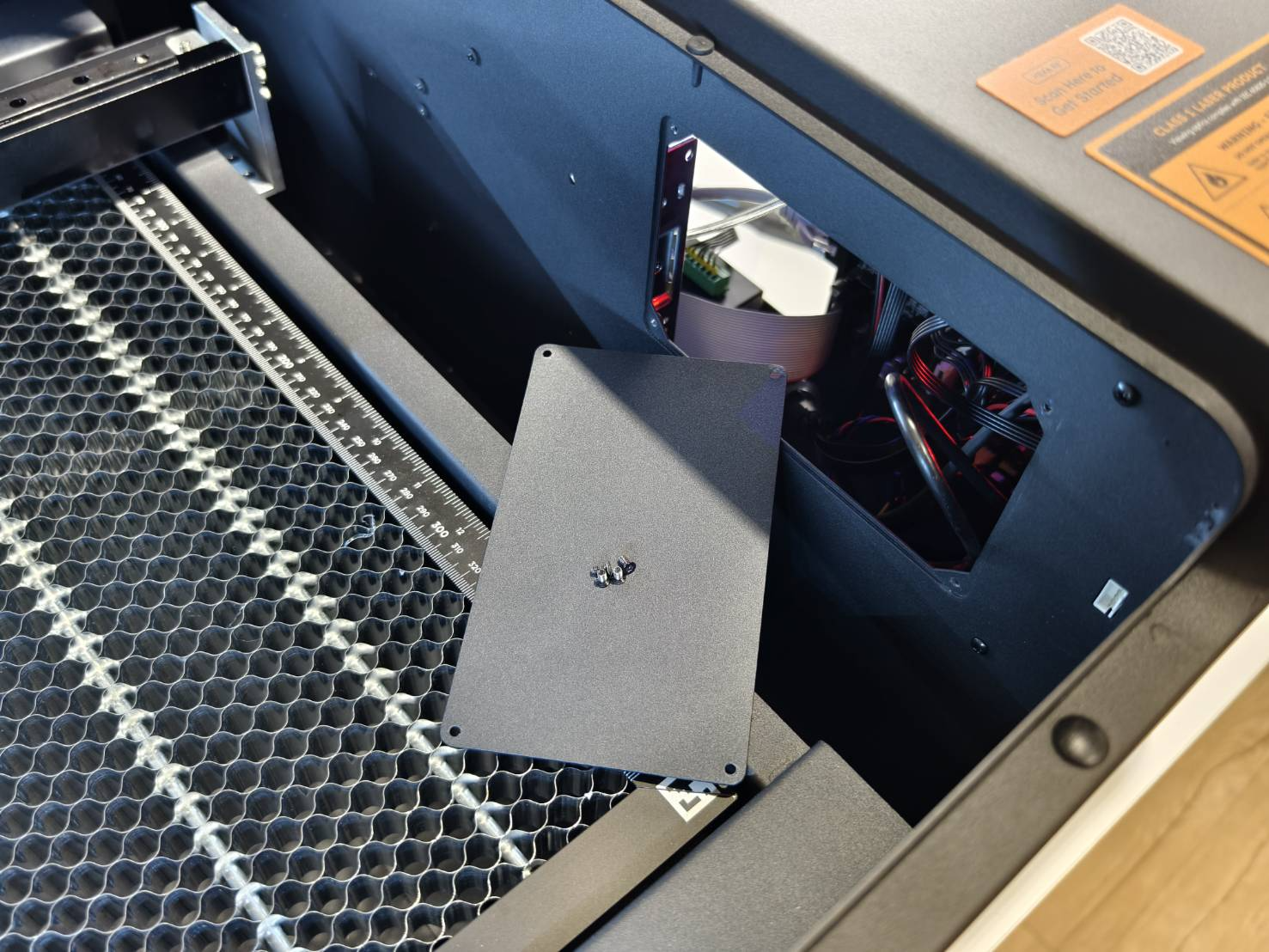

- Spegnere l'alimentazione della macchina. Aprire il coperchio laterale per visualizzare l'interno della macchina.
-

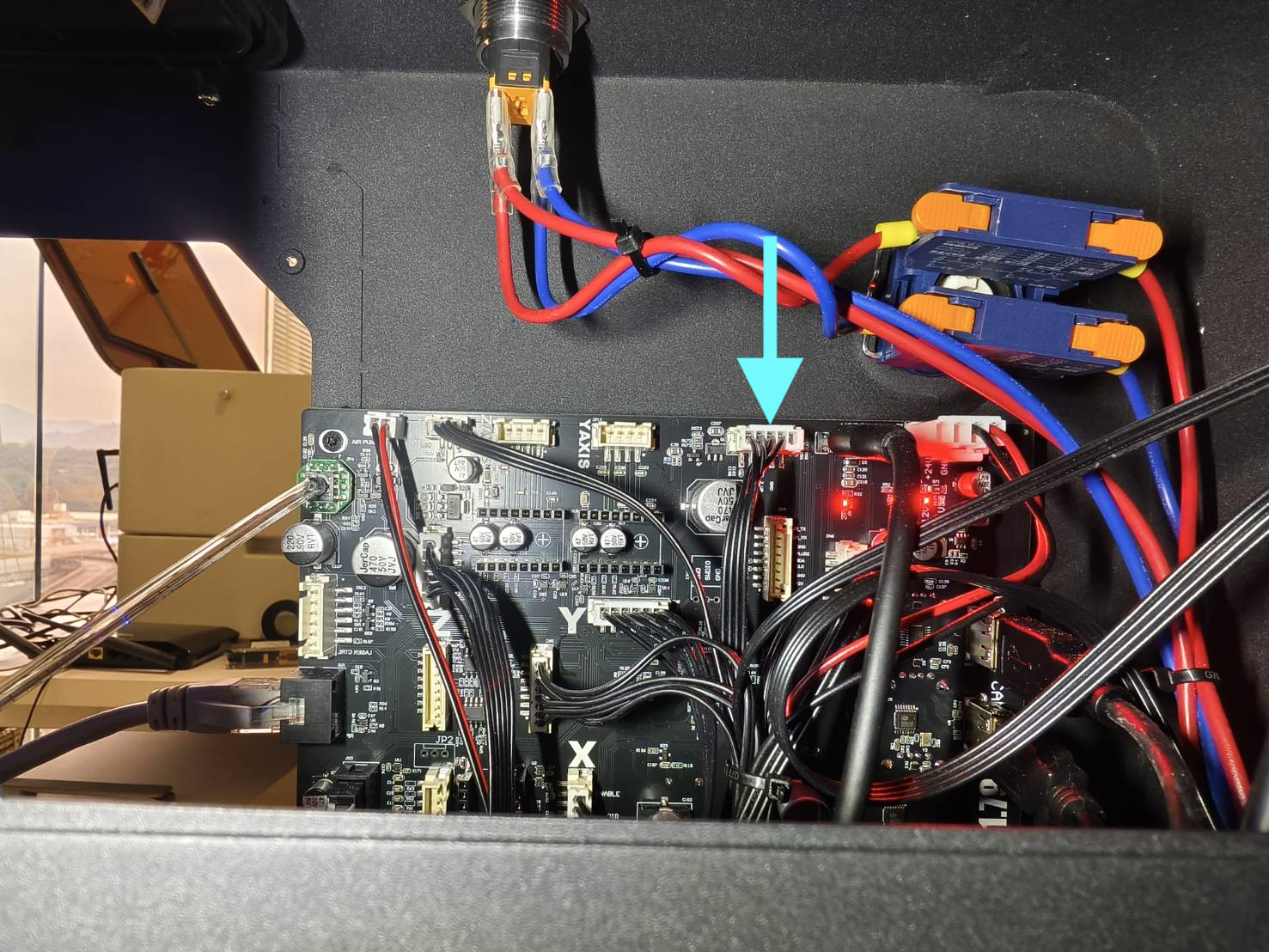

Scollegare il cavo a nastro grigio, quindi verificare se la piattaforma può sollevarsi/abbassarsi.
Confermare il risultato del test e procedere con l'azione successiva:
|
|
Passaggio C3
-
Spegnere l'alimentazione e ricollegare il cavo a nastro grigio.

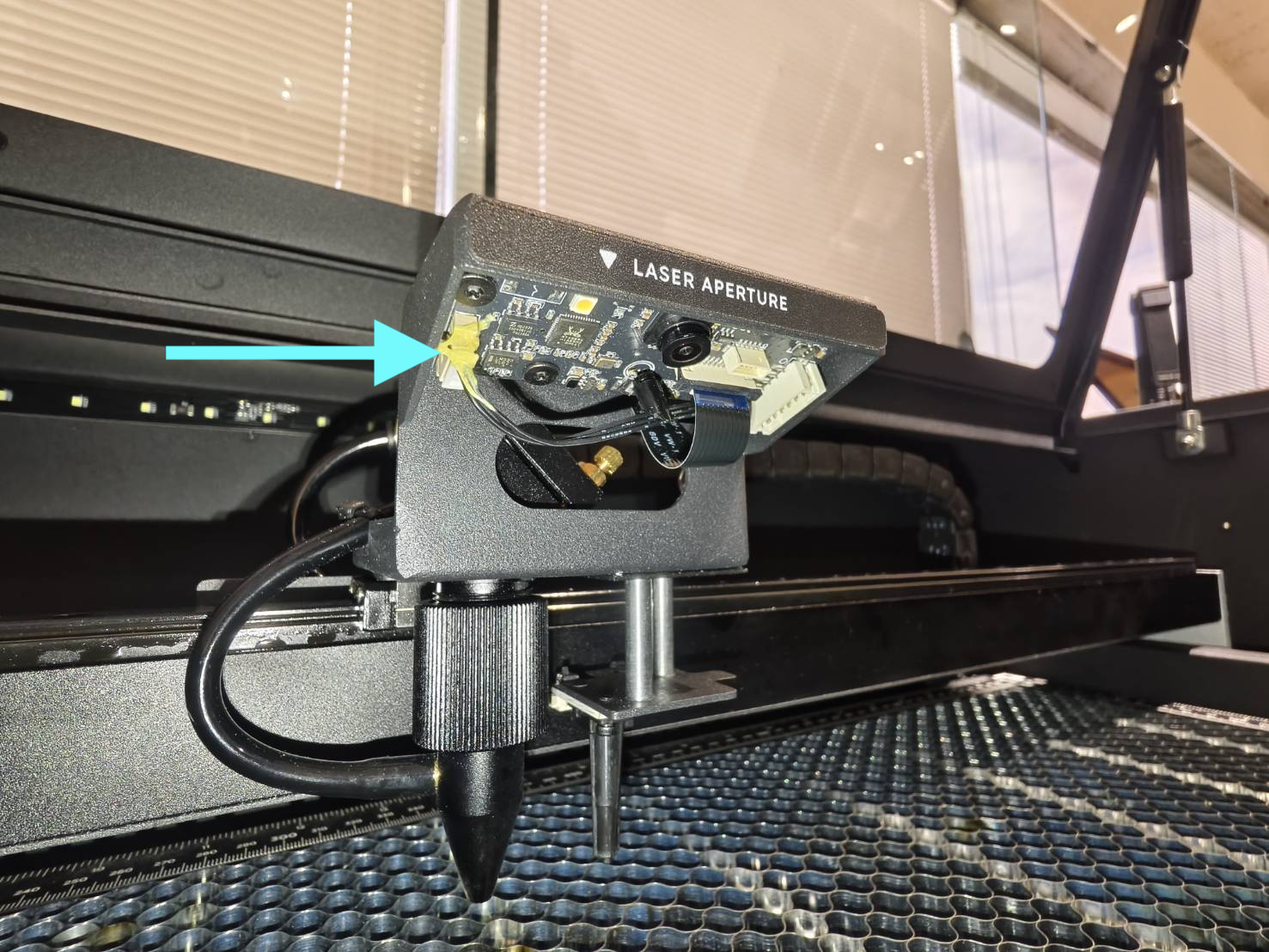

- Scollegare il cavo dalla scheda di circuito sulla testa laser.
- Verificare se la piattaforma può muoversi su e giù.
Confermare il risultato del test e procedere con l'azione successiva:
|
|
Passaggio C4
- Ricollegare il cavo sulla testa laser.

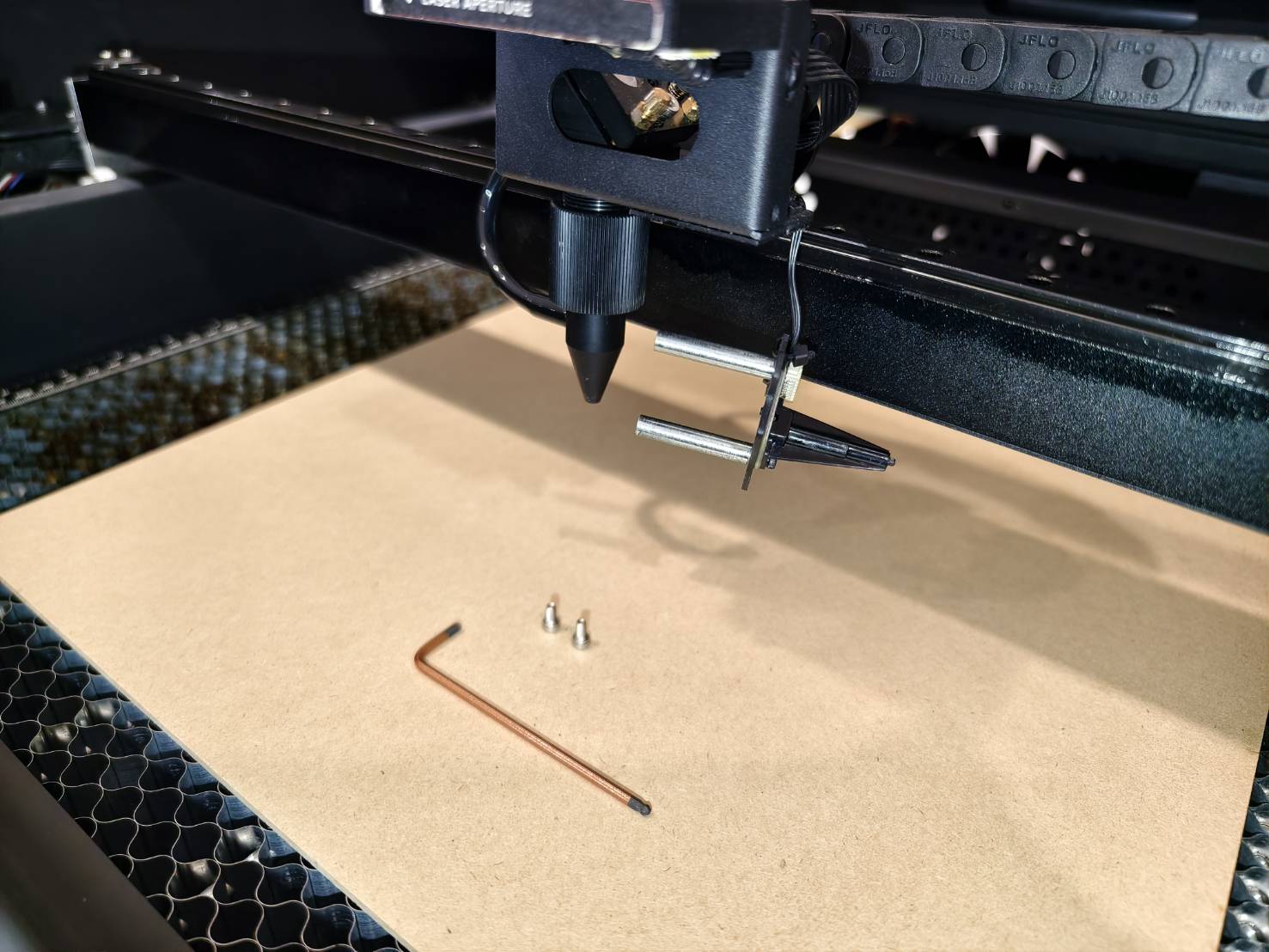

- Fare riferimento alla guida per lo smontaggio della sonda autofocus e del coperchio.
Leggere solo il Passaggio 1, Passaggio 2 e Passaggio 6 (per questo passaggio sono necessarie chiavi esagonali da 2,5 mm e 2,0 mm).
[Beambox II - Autofocus Probe and Cable Replacement]

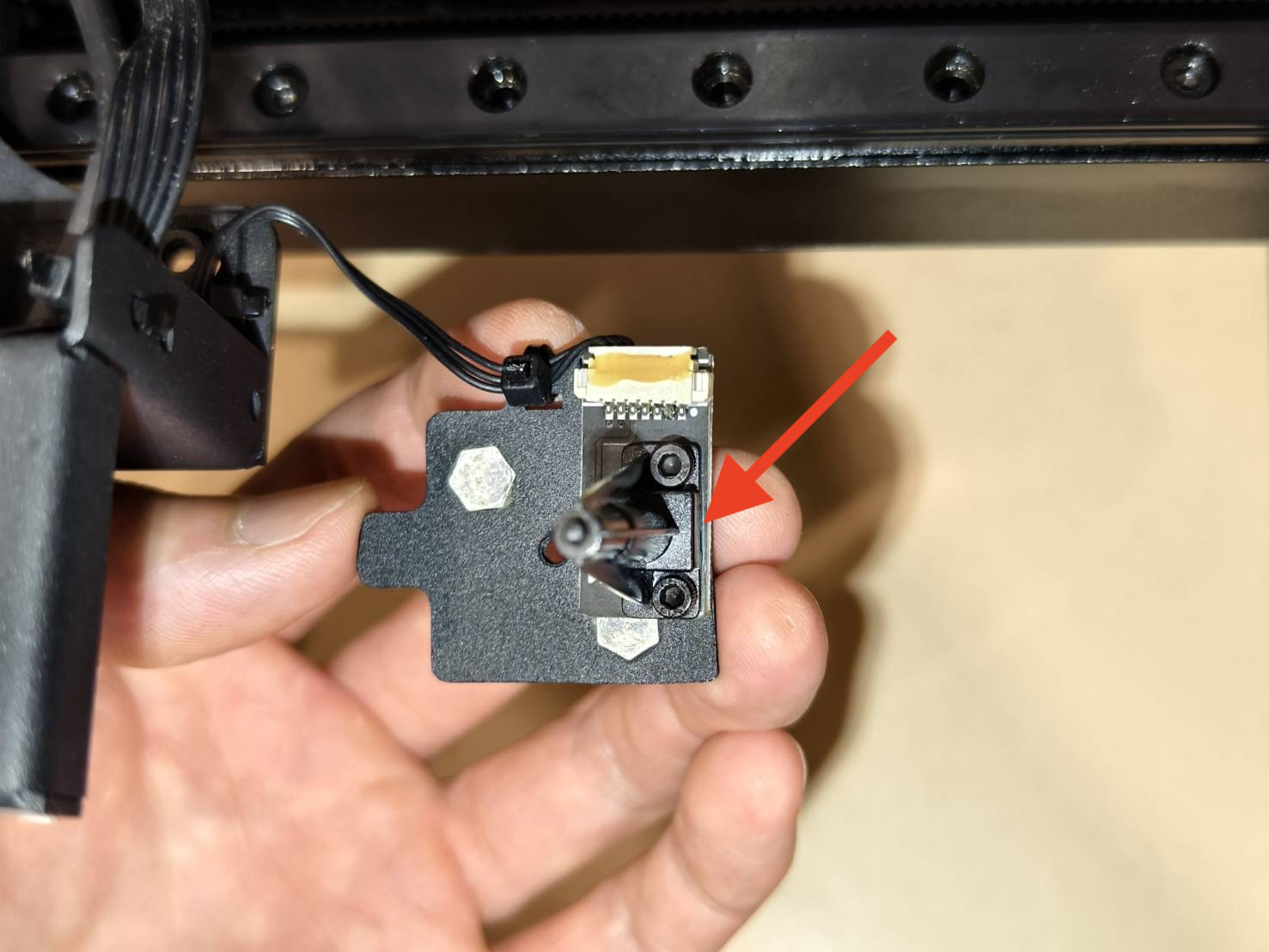

- Verificare se l'interruttore sulla scheda autofocus può essere premuto agevolmente come mostrato nel video.
Confermare il risultato del test e procedere con l'azione successiva:
|
|
Passaggio C5
- Fare riferimento alla guida per reinstallare il coperchio della scheda autofocus e la sonda, assicurandosi che la sonda possa essere spinta verso l'alto. Leggere solo il Passaggio 7 e il Passaggio 8.
[Beambox II - Autofocus Probe and Cable Replacement]
- Riposizionare l'assemblaggio autofocus e verificare se la piattaforma può muoversi verso l'alto e verso il basso.
Confermare il risultato del test e procedere con l'azione successiva:
|
|
Passaggio C6
- Si prega di fare riferimento alla guida per la reinstallazione del gruppo autofocus.
Leggere solo il Passaggio 11 e il Passaggio 12.
[Beambox II - Autofocus Probe and Cable Replacement]
- Verificare se la piattaforma può muoversi su e giù.
Confermare il risultato del test e procedere con l'azione successiva:
|
|
Passaggio C7
Ricollegare i seguenti cavi.
-

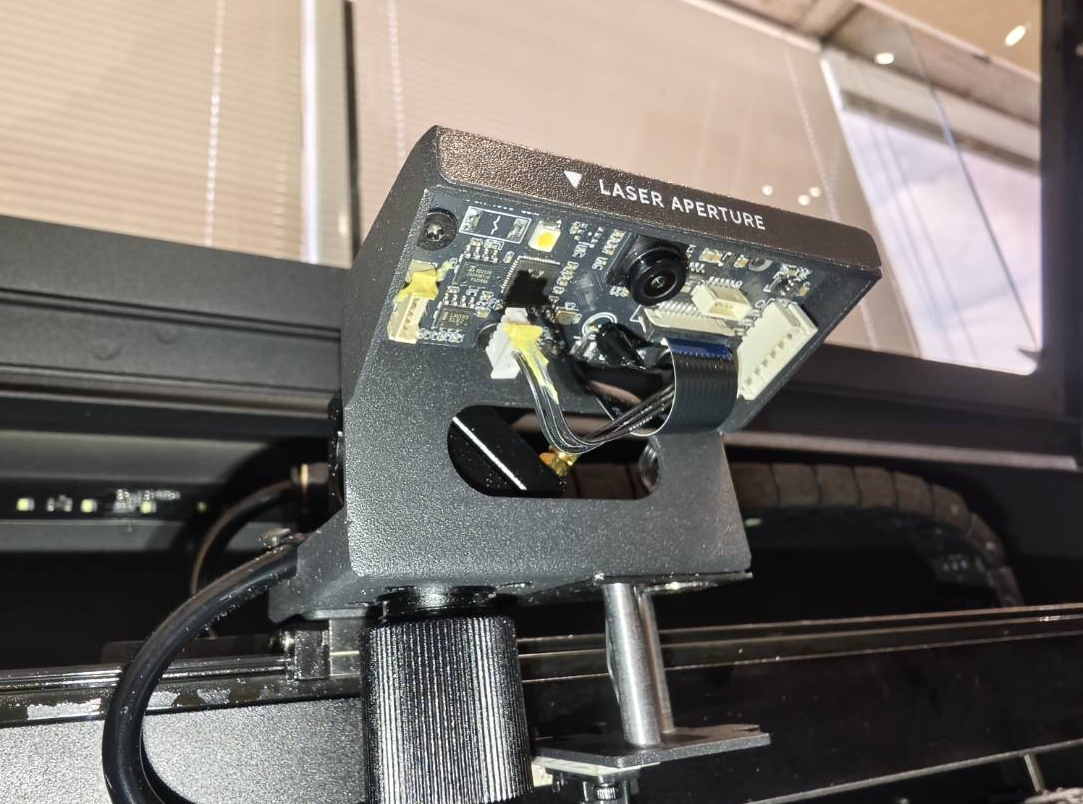

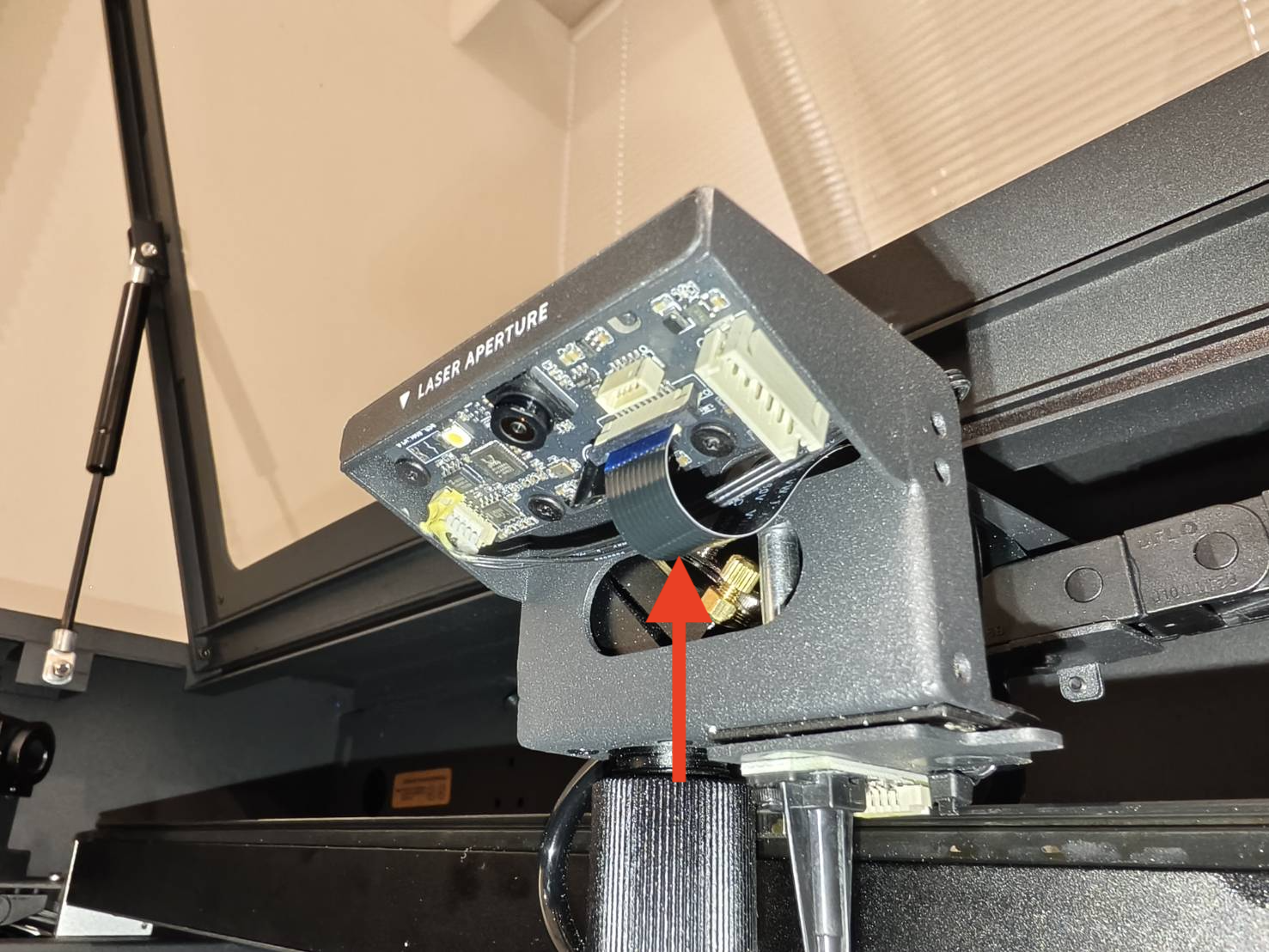

Recarsi alla testa laser e ricollegare il cavo piatto nero.

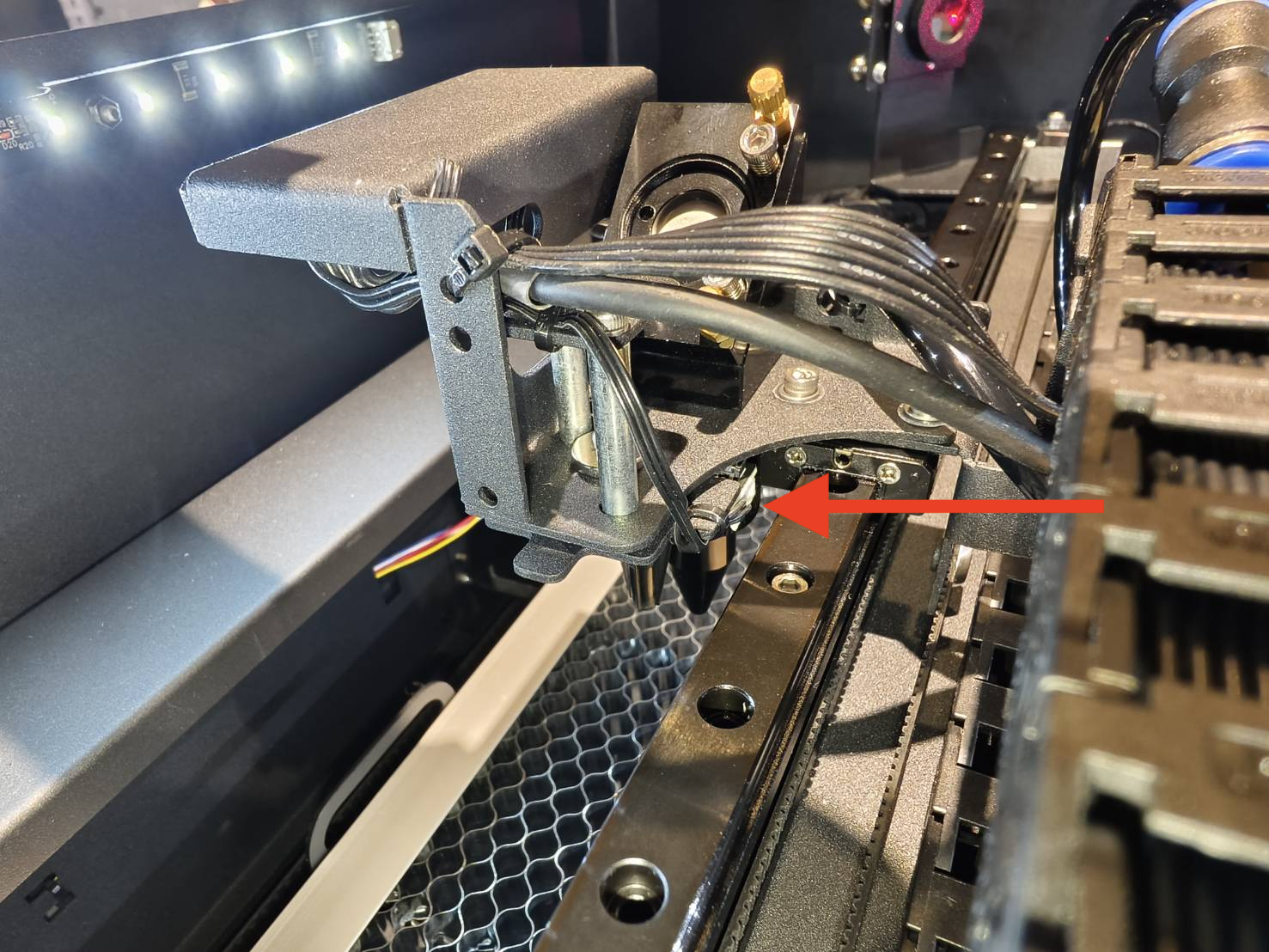

- Il cavo a 3 pin sul modulo autofocus posto sul retro della testa laser.
(Se risulta difficile da estrarre, verificare che la connessione non sia allentata.)
- Dopo aver completato questa operazione, verificare se la piattaforma può muoversi verticalmente.
Confermare il risultato del test e procedere con l'azione successiva:
|
|
Passo C8
-
Verificare che il cavo grigio sia stato ricollegato.
-
Posizionare il materiale sulla piattaforma di lavoro ed eseguire l'autofocus.
Confermare il risultato del test e procedere con l'azione successiva:
|
|
Contattare l'assistenza
- Si prega di seguire le istruzioni nel collegamento sottostante per segnalare correttamente il problema al distributore locale o al team di supporto FLUX. [Contattare il servizio clienti]
Le informazioni raccolte in questo articolo, come foto o video che mostrano problemi della macchina, dovranno essere condivise con il distributore o il team di supporto FLUX.
