5-10 Riflashare il sistema / Riflashare la scheda RK (HEXA RF)

Nota:

Il reflash del sistema è un metodo per risolvere problemi come il mancato avvio del sistema o schermate nere.
Il reflash del sistema richiede un PC o laptop con Windows.
Si raccomanda di contattare il team di supporto ufficiale prima di eseguire questa operazione.

Strumenti richiesti:

1. Un computer con sistema operativo Windows.

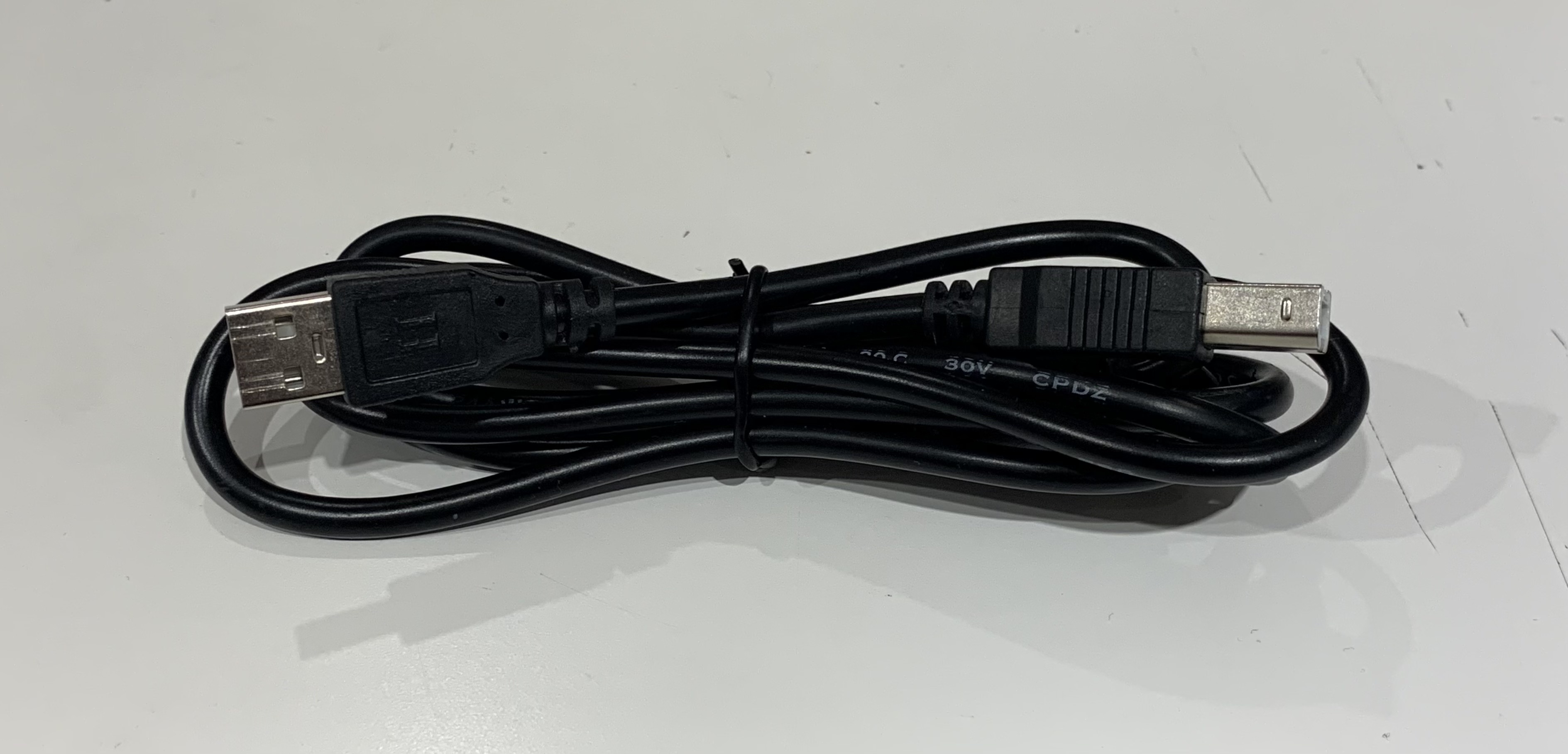

2. Cavo USB (incluso nella confezione degli accessori).

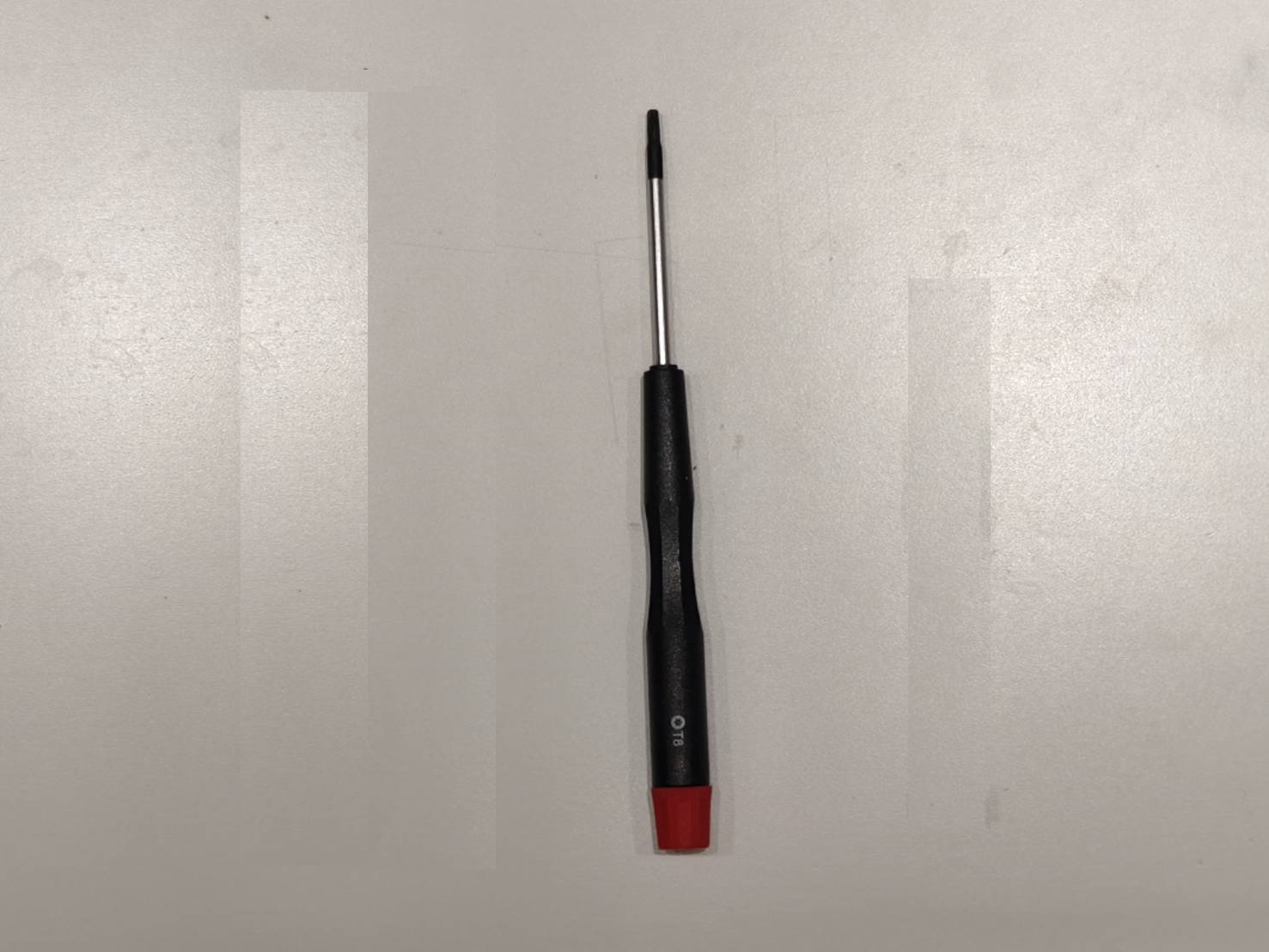

3. Cacciavite Torx T8

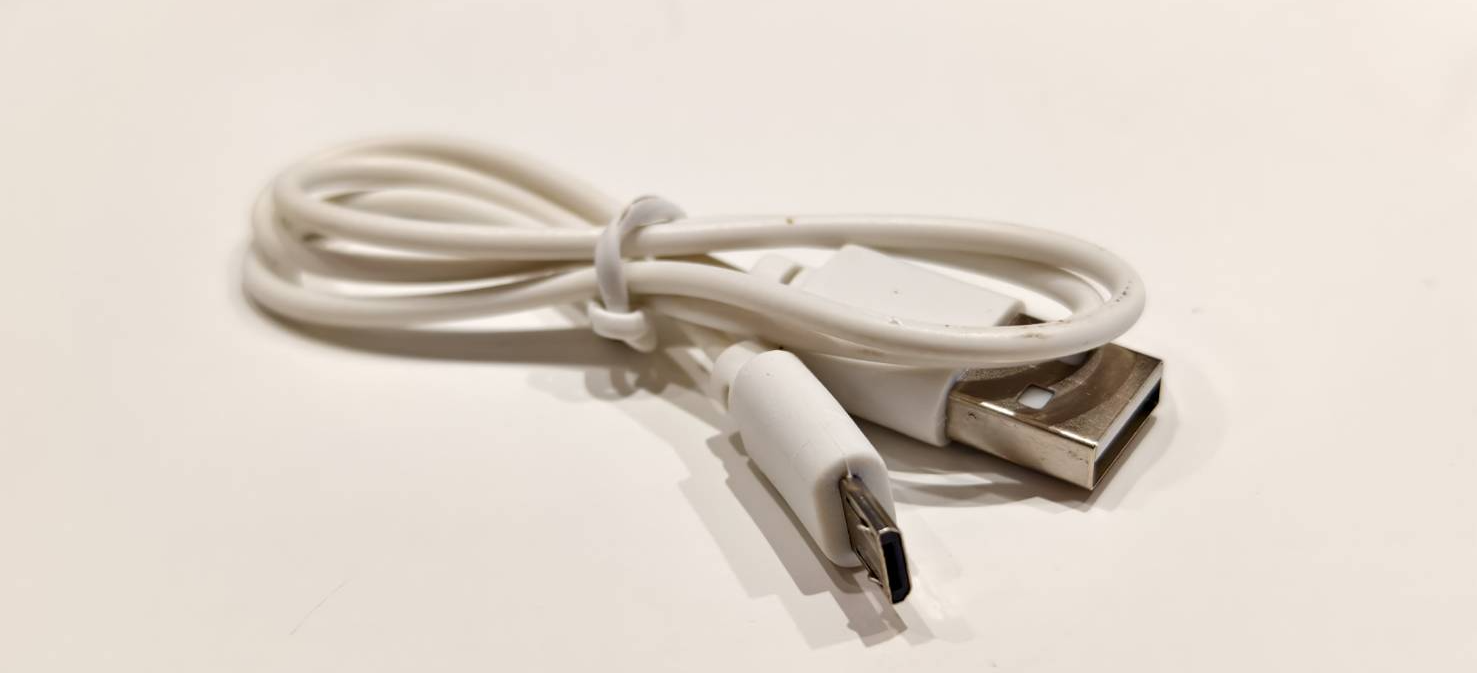

4. Cavo Micro-USB (se il cavo USB originale è andato perso, è possibile utilizzarne uno proprio)

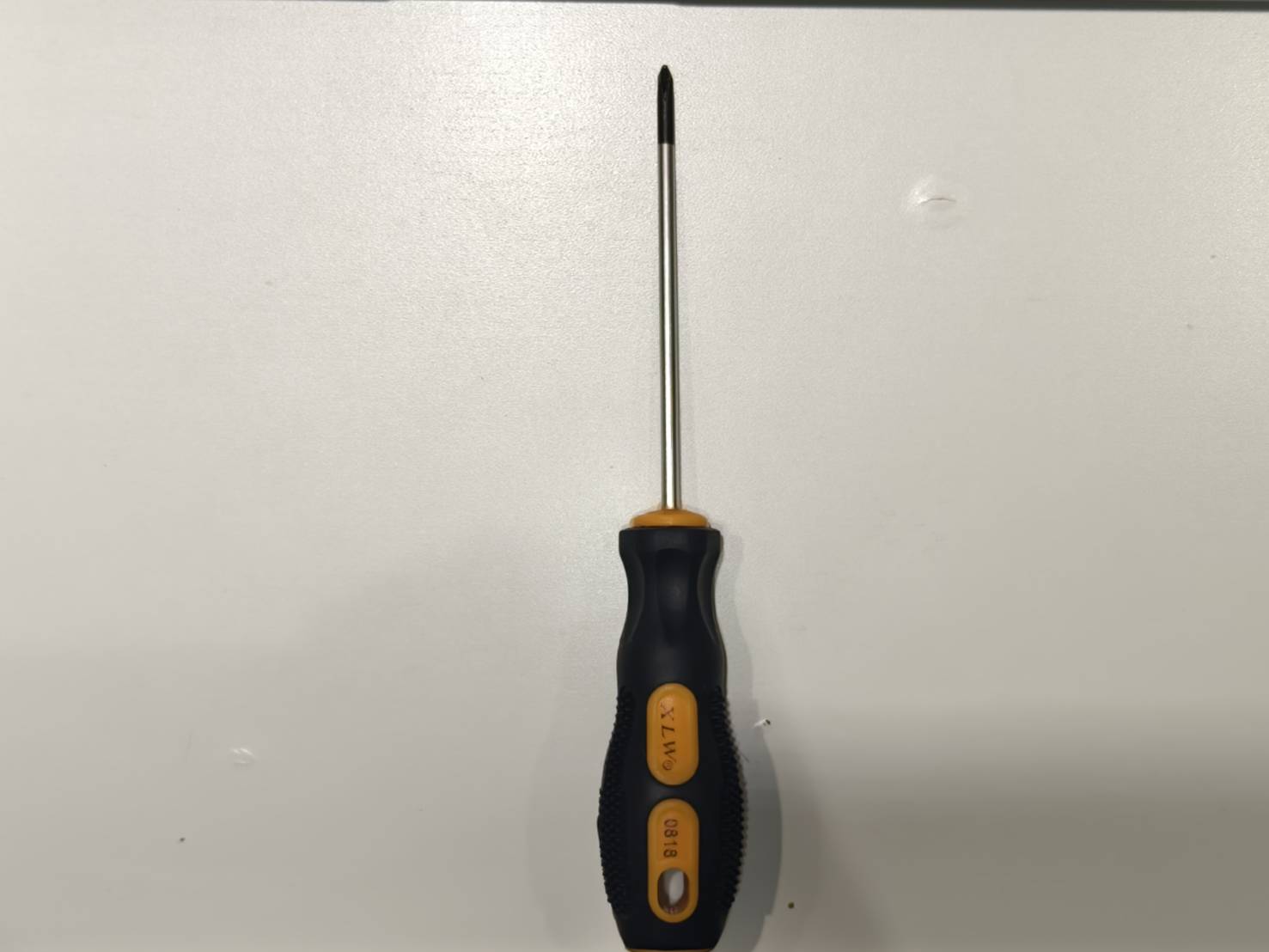

5. Cacciavite a stella (Opzionale)

Link di download:

(Solo per sistema operativo Windows)

• Software di reflash del sistema
• Driver
• File di sistema HEXA RF

Passaggio 1 - Scaricare i dati da HEXA RF

⚠︎ Se la macchina non si avvia normalmente o non si connette al computer, saltare questo passaggio ed eseguire la Calibrazione avanzata della fotocamera dopo il completamento del reflash.

1. Aggiornare il firmware alla versione 6.0.7 o successiva.
2. Aggiornare Beam Studio alla versione 2.3.1 o successiva.
3. Selezionare "Macchina → Nome macchina → Dati di calibrazione fotocamera → Scarica dati".

Il file scaricato sarà in formato .zip e denominato secondo la vostra macchina.
Ad esempio, HEXA RF (Timothy).zip.

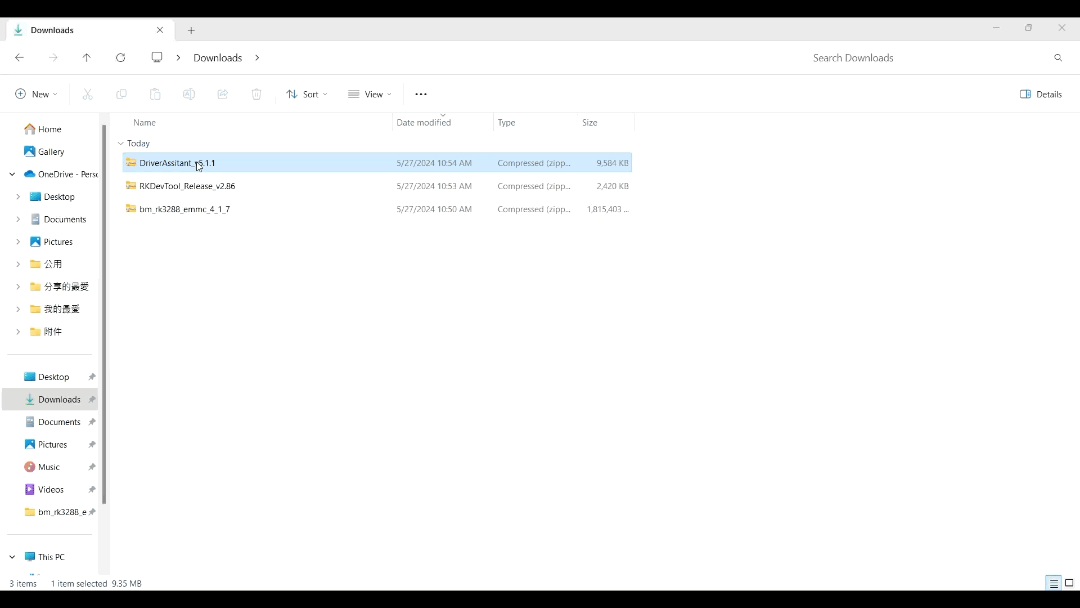

Passo 2 - Installare i Driver e Avviare il Software di Reflash

Dopo aver scaricato i driver e il software di reflash, installarli e avviarli.

• Driver
• Software di reflash del sistema

Passo 3 - Collegare il Cavo USB

Spegnere la macchina e collegare il cavo USB al computer.

Passo 4 - Aprire il Coperchio Laterale della Macchina e Individuare la Scheda RK

• Spegnere la macchina e utilizzare un cacciavite Torx T8 per aprire il coperchio laterale.

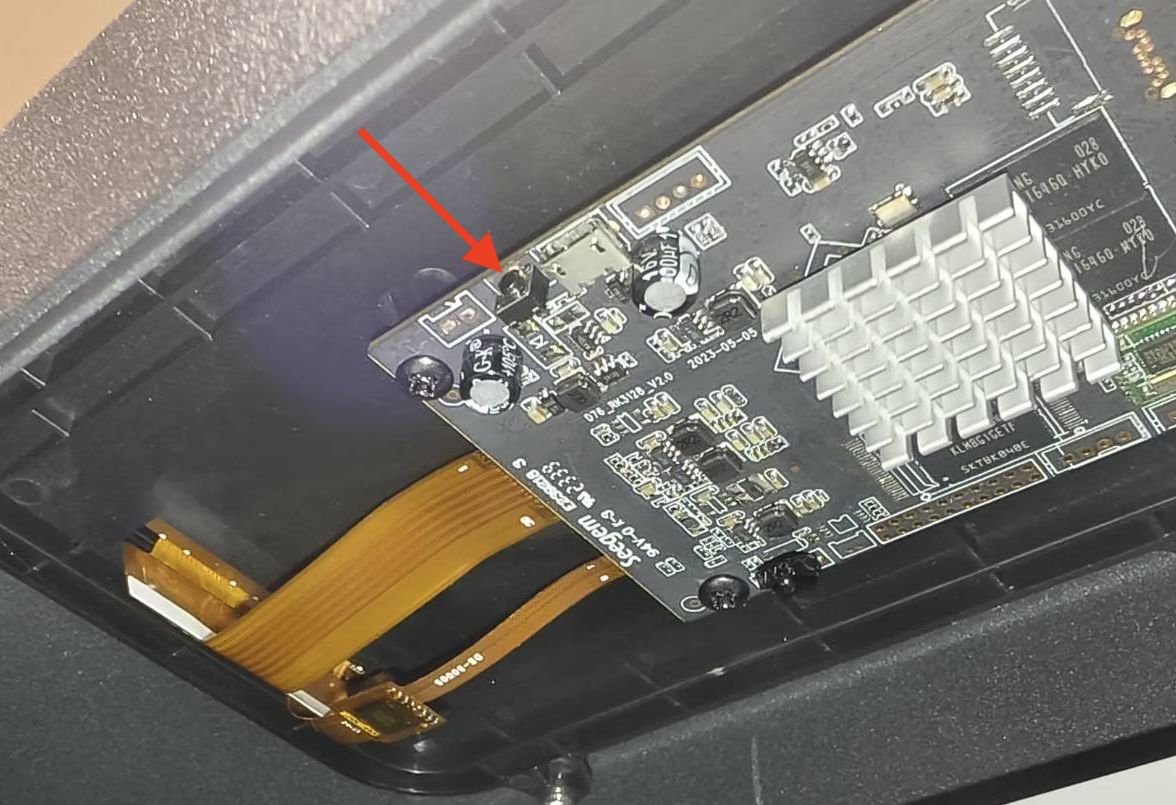

• Come mostrato nel video, la scheda RK si trova nella parte superiore all'interno del telaio. Individuare il pulsante nero sulla scheda RK.



Passo 5 - Confermare la Connessione

Di seguito la sequenza di azioni:

1. Tenere premuto il pulsante nero sulla scheda RK.
2. Accendere la macchina.
3. Verificare se il software di reflash sul computer visualizza "Found One Loader Device."
   ⚠︎ Non rilasciare il pulsante finché la macchina non viene rilevata.

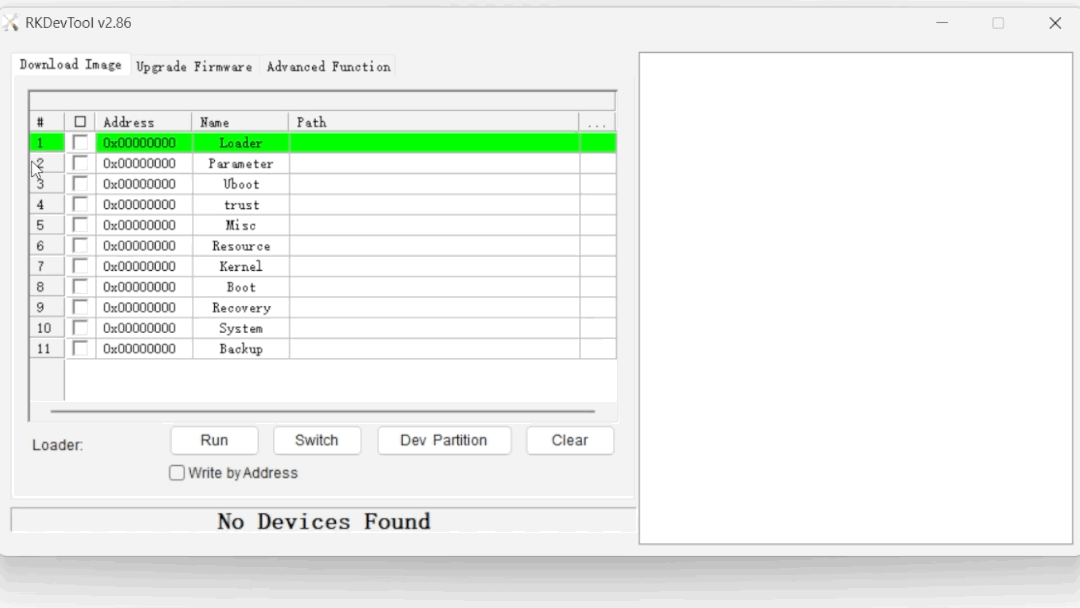

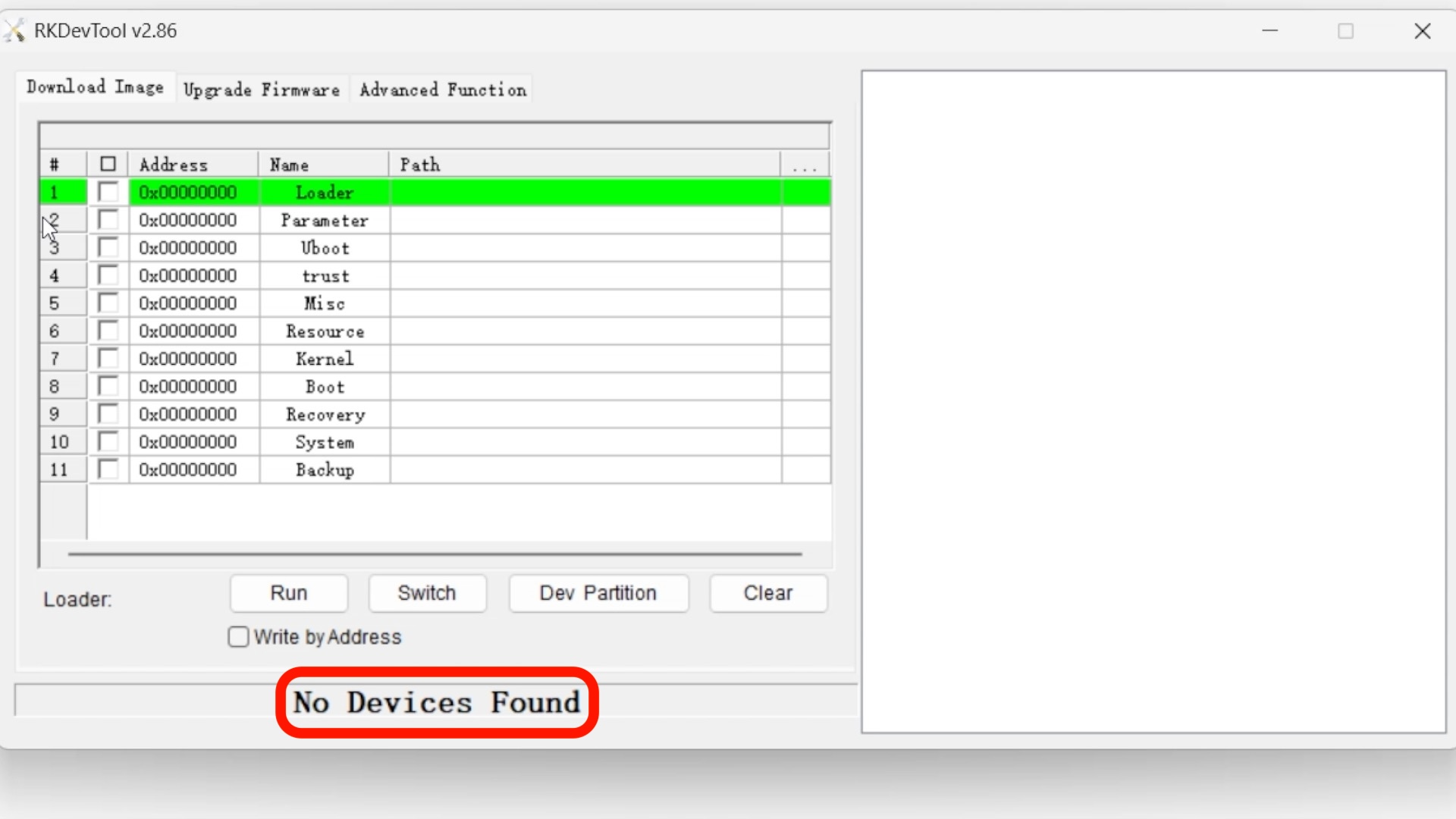

   Controllare il software. Il testo in basso dovrebbe cambiare da "No Devices Found" a "Found One LOADER Device."
   Questo indica che la macchina è entrata in "Modalità Flashing" e si può rilasciare il pulsante.



Dimostrazione Video:

Passaggio 5.1 - Metodo di connessione Micro-USB

• Per prima cosa, utilizzare un cacciavite a croce per rimuovere la scheda RK. (Si prega di fare riferimento al video)

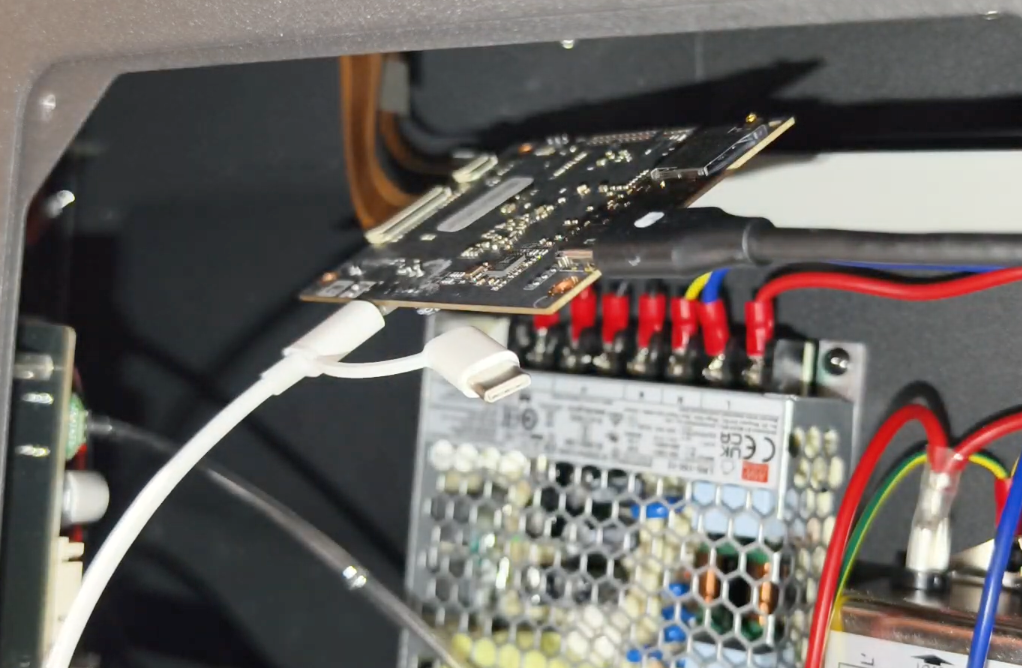

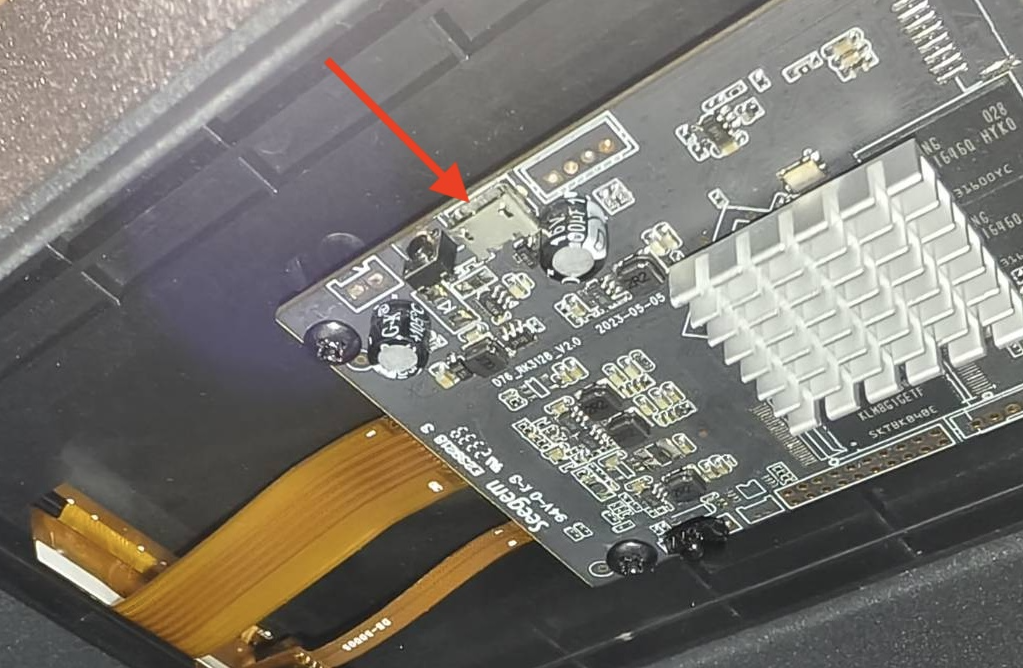

• Collegare il cavo Micro-USB alla scheda RK. Lo slot si trova accanto al pulsante nero.



• Una volta collegato, tenere premuto il pulsante nero, collegare l'estremità USB-A al computer e quindi accendere la macchina. Il computer la rileverà automaticamente, come mostrato nel video.

Passaggio 6 - Avviare il reflash

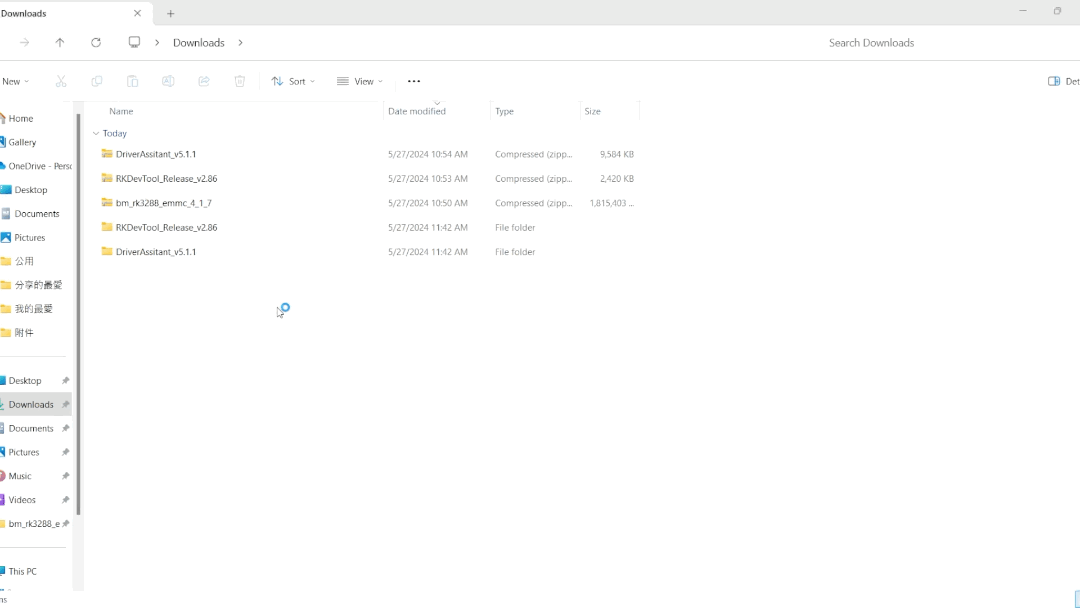

• Estrarre il firmware scaricato.

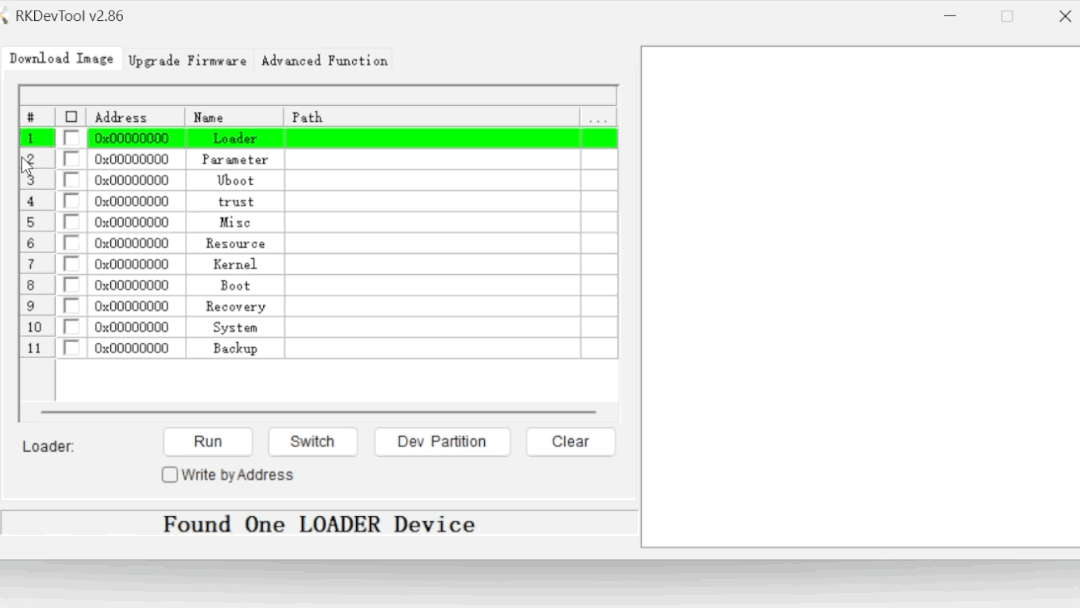

• Selezionare il firmware e avviare il processo di reflash.

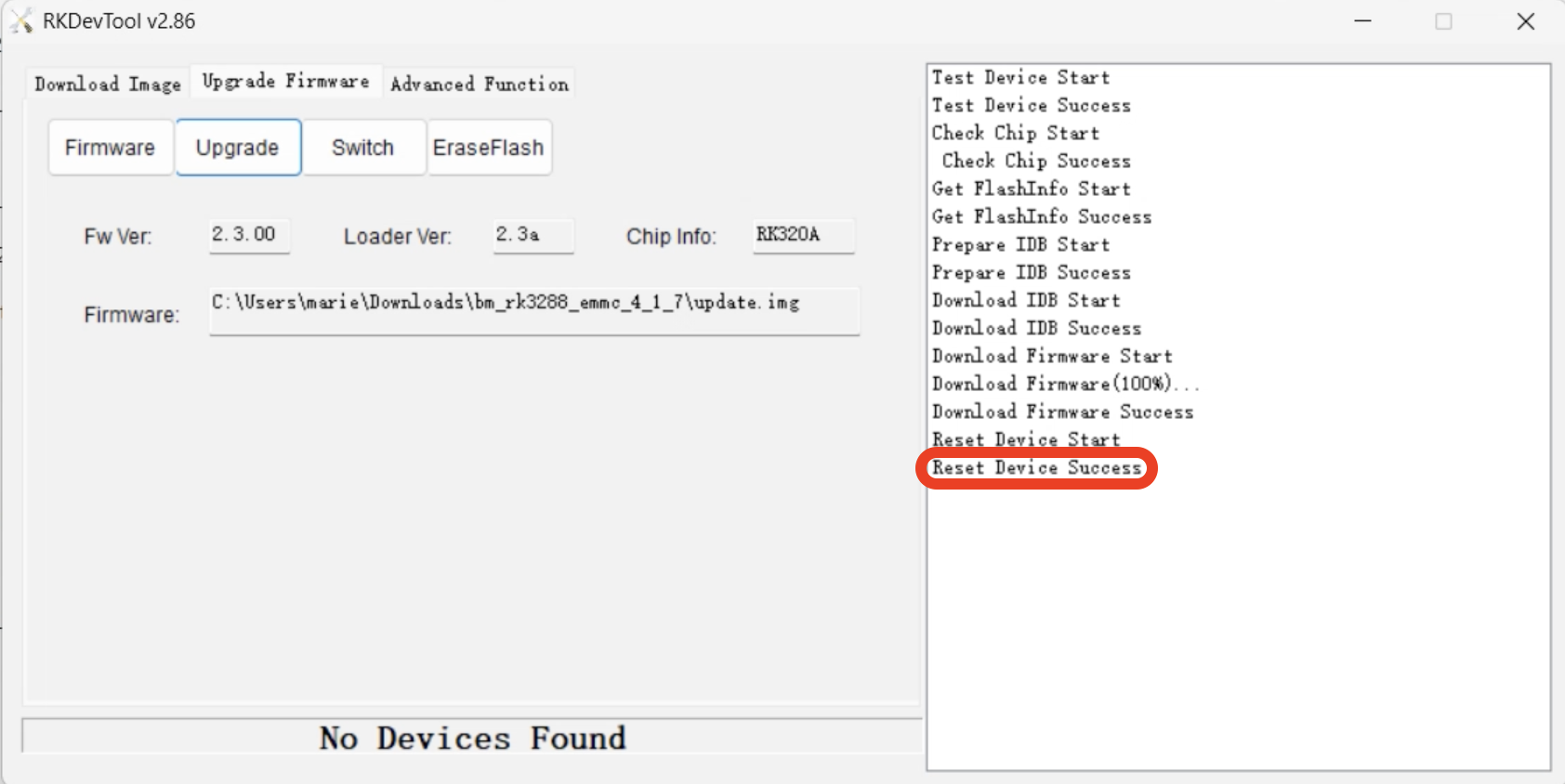

Passaggio 7 - Verificare lo stato del reflash

Quando lo stato sulla destra mostra "Reset Device Success", significa che il reflash è completato.
Se lo stato non mostra "Reset Device Success", potrebbe indicare un reflash non riuscito. Si prega di Contattare il servizio clienti e allegare una schermata del software.

Passaggio 8 - Reflash completato con successo

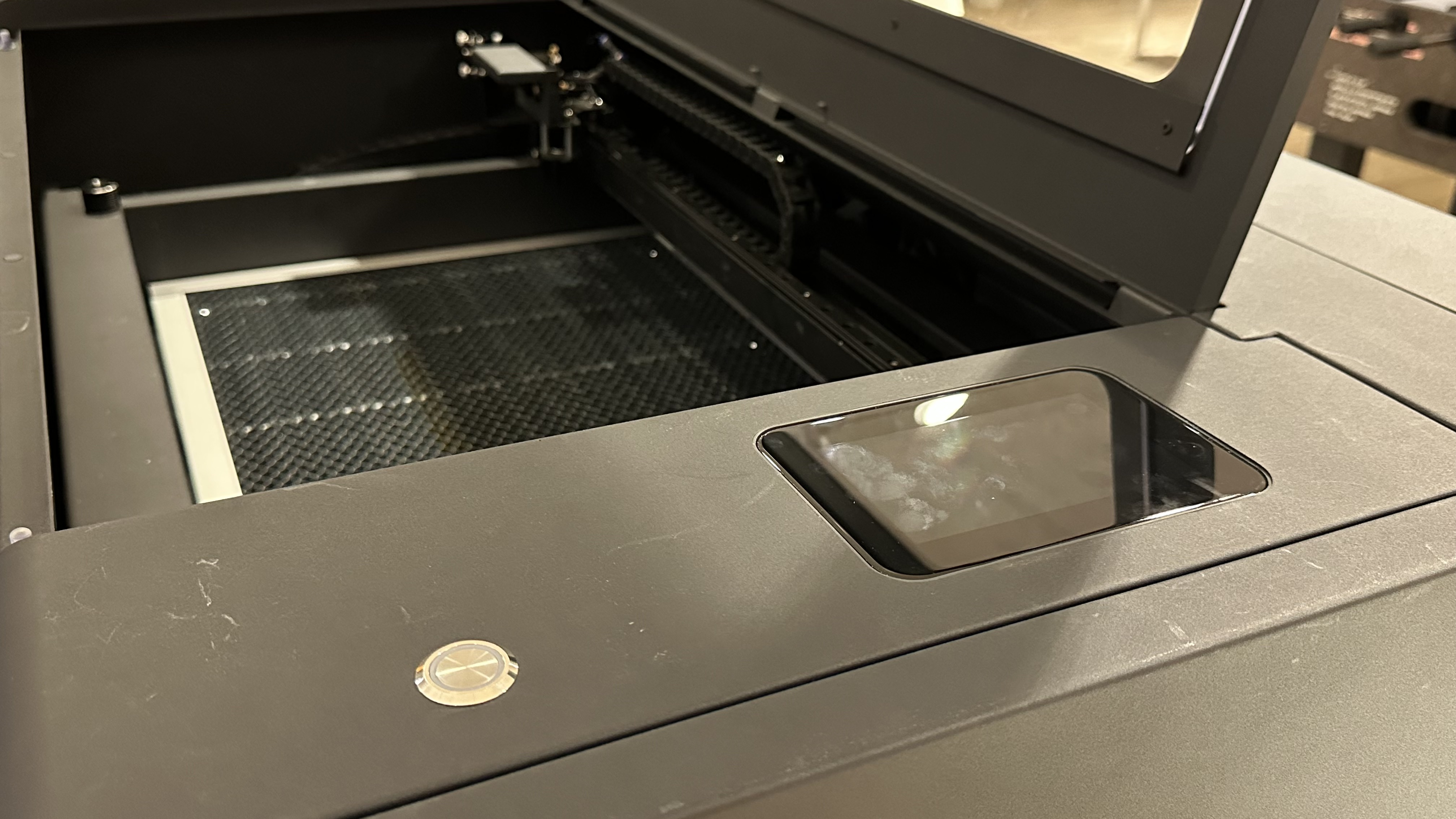

Al termine del processo, la macchina si riavvierà. Le spie luminose e lo schermo si spegneranno per primi.

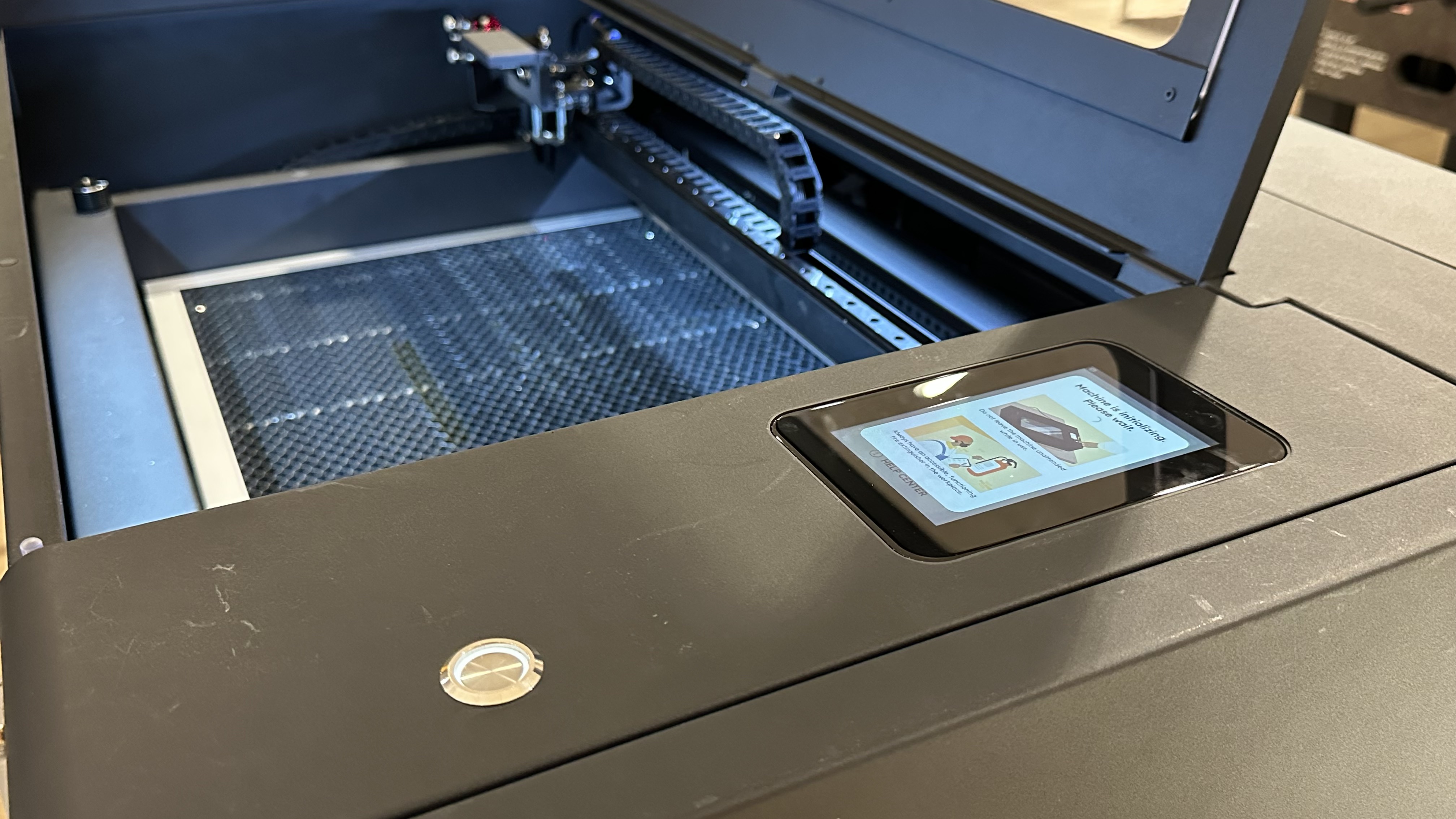

Dopo alcuni minuti, le spie luminose e lo schermo si riaccenderanno.
Lo schermo visualizzerà "Inizializzazione in corso" per circa 3-5 minuti prima di accedere al menu principale.

Passaggio 9 - Aggiornamento firmware

Una volta raggiunta la pagina principale, il processo di reflash è completato.
Si prega di consultare le seguenti guide per connettersi al Wi-Fi e aggiornare il firmware all'ultima versione.

• Impostazioni di connessione
• Aggiornamento firmware

Passaggio 10

Spegnere la macchina, rimuovere il cavo USB-B o Micro-USB e riavvitare le quattro viti della scheda RK.
(Se non è stata rimossa la scheda RK, saltare questo passaggio e procedere direttamente al Passaggio 11.)

Passaggio 11

Reinstallare il pannello laterale.

Passaggio 12 - Caricamento Dati

Accendere la macchina, avviare Beam Studio 2.3.1 o versione successiva e selezionare "Macchina → Nome Macchina → Dati di Calibrazione Camera → Carica Dati → Seleziona Passaggio 1."

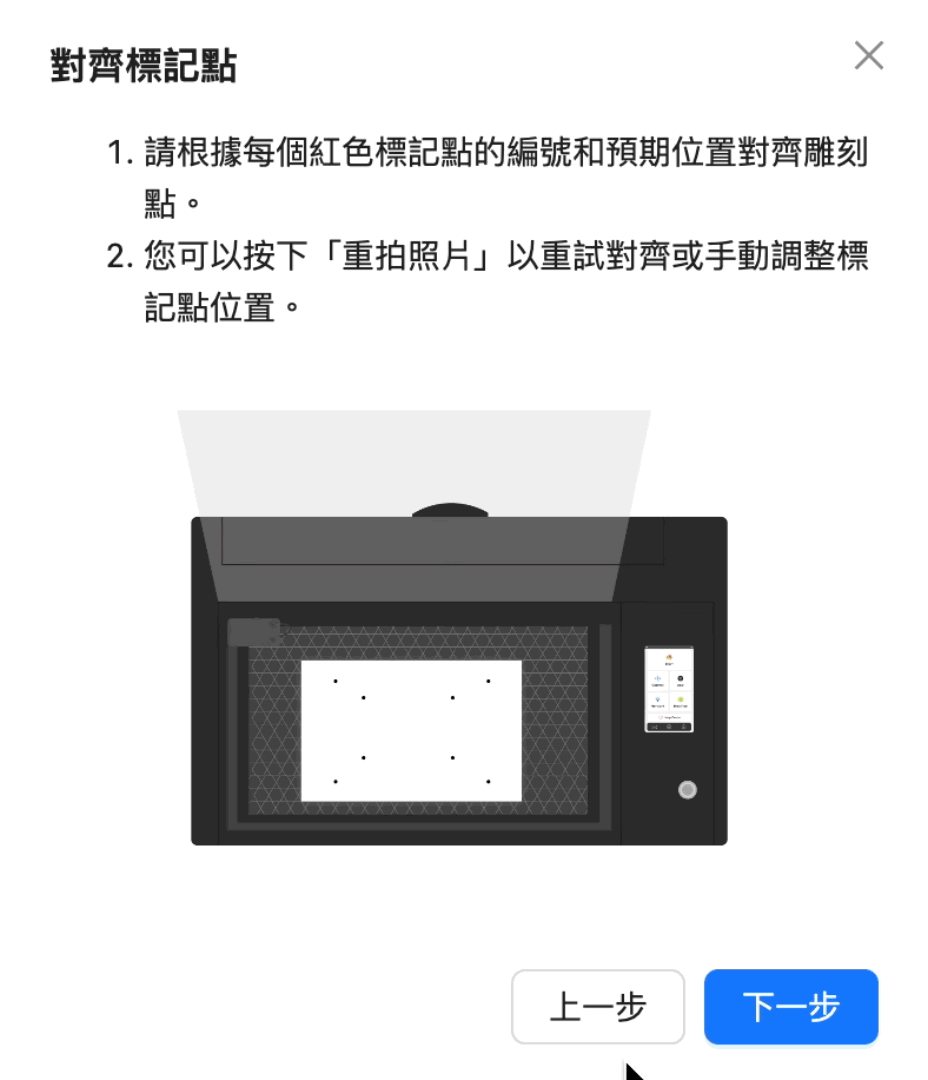

Passaggio 13 - Calibrazione della fotocamera

Si prega di Calibrare la fotocamera nuovamente per ottenere un'anteprima accurata.
