beamo - Kit per fondo aperto

L'incisione a fondo aperto richiede competenze operative avanzate.

Il kit è disponibile solo in determinate regioni.

Si raccomanda vivamente di familiarizzare con il funzionamento della macchina prima di iniziare a utilizzarla. L'incisione a coperchio aperto richiede una connessione Wi-Fi per funzionare. Per l'incisione a giunzione, la preparazione di un router wireless dedicato (Wi-Fi AP) renderà l'utilizzo più pratico.

Precauzioni di sicurezza

1. Tutti coloro che si trovano nel campo visivo devono indossare occhiali di protezione laser per evitare il rischio di cecità.
2. Non esporre alcuna parte del corpo all'area di lavoro.
3. Non permettere ai minori di utilizzare la macchina senza supervisione.
4. Non spostare la macchina mentre il laser è in funzione.
5. Non utilizzare per incisioni in direzioni diverse da quella verso il basso.
6. Non utilizzare in un ambiente in cui i bambini possono accedere liberamente.
7. Non fissare a lungo la fiamma generata dall'incisione.
8. In modalità coperchio aperto, spegnere sempre la macchina quando non in uso e rimuovere il blocco di sicurezza USB.

Precauzioni per la superficie di lavoro

1. Quando si opera su un tavolo, stendere due strati di foglio di alluminio per evitare che il laser danneggi accidentalmente il piano del tavolo.
2. Quando si opera sul pavimento, l'incisione su superfici in pietra o cemento lascerà segni ma non provocherà incendi. In pratica, i pavimenti in cemento sono i più adatti.
3. Non incidere su pavimenti in resina epossidica, poiché ciò produrrebbe gas nocivi.
4. Se il laser colpisce il pavimento o il tavolo, i segni risultanti sono irreversibili. Durante l'incisione, si consiglia di verificare se il foglio di alluminio è danneggiato per evitare danni ai mobili.
5. Il foglio di alluminio deve essere fissato con nastro adesivo per evitare che venga soffiato via dalla pompa dell'aria.
6. La superficie del foglio di alluminio deve essere piana. Un foglio di alluminio stropicciato diffonderà la luce laser e creerà situazioni di pericolo.
7. Il catrame sul pavimento dopo il taglio del legno può essere rimosso con alcol o detergente.

Requisiti ambientali:

1. Ambiente ben ventilato
2. Ambiente con buon segnale di rete
3. Tavola rigida per la calibrazione della fotocamera
4. Preparare l'attrezzatura di filtraggio (consigliato)
5. Preparare la maschera con filtro a carboni attivi (consigliato)

Contenuto della confezione

Il kit per fondo aperto include ① Blocco di sicurezza USB ② Asta di prolunga laser ③ Occhiali di protezione laser

Installazione

Apertura del coperchio inferiore Si raccomanda vivamente di seguire i passaggi seguenti per evitare danni alla macchina.

1. Indossare gli occhiali di protezione

2. Scollegare l'alimentazione

3. Rimuovere il pannello a nido d'ape

4. Rimuovere i dadi di fissaggio del coperchio inferiore

5. Rimuovere la piastra inferiore

6. Conservare accuratamente le viti e i dadi della piastra inferiore per evitarne lo smarrimento

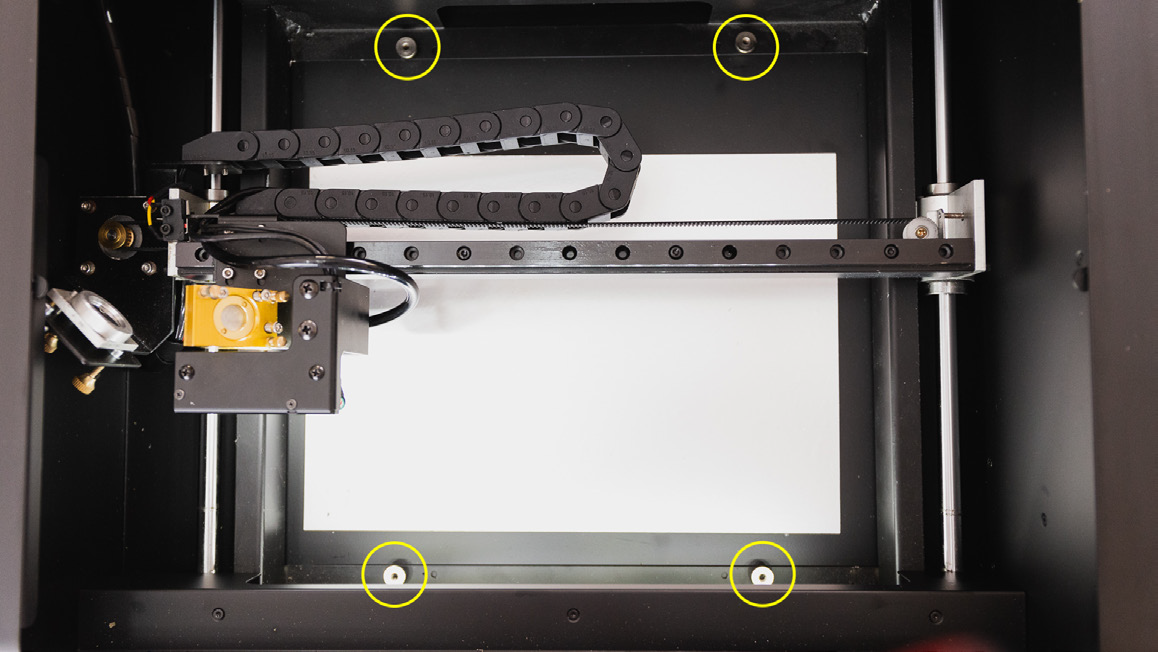

▲ Rimuovere i quattro dadi di fissaggio del coperchio inferiore (Se si utilizza il kit per la prima volta, spruzzare dell'alcool sui quattro dadi di fissaggio e attendere che l'adesivo per viti si sciolga, quindi utilizzare un utensile per forzare l'apertura dei dadi)

7. Installazione dell'asta di messa a fuoco lunga

Se il tuo beamo è già dotato di un kit di messa a fuoco automatica, fare riferimento a queste istruzioni prima, oppure richiedere un kit di estensione del sensore di messa a fuoco al servizio clienti, quindi consultare le istruzioni collegate per l'installazione.

▲ Svitare l'anello di ritenzione dello specchio di focalizzazione

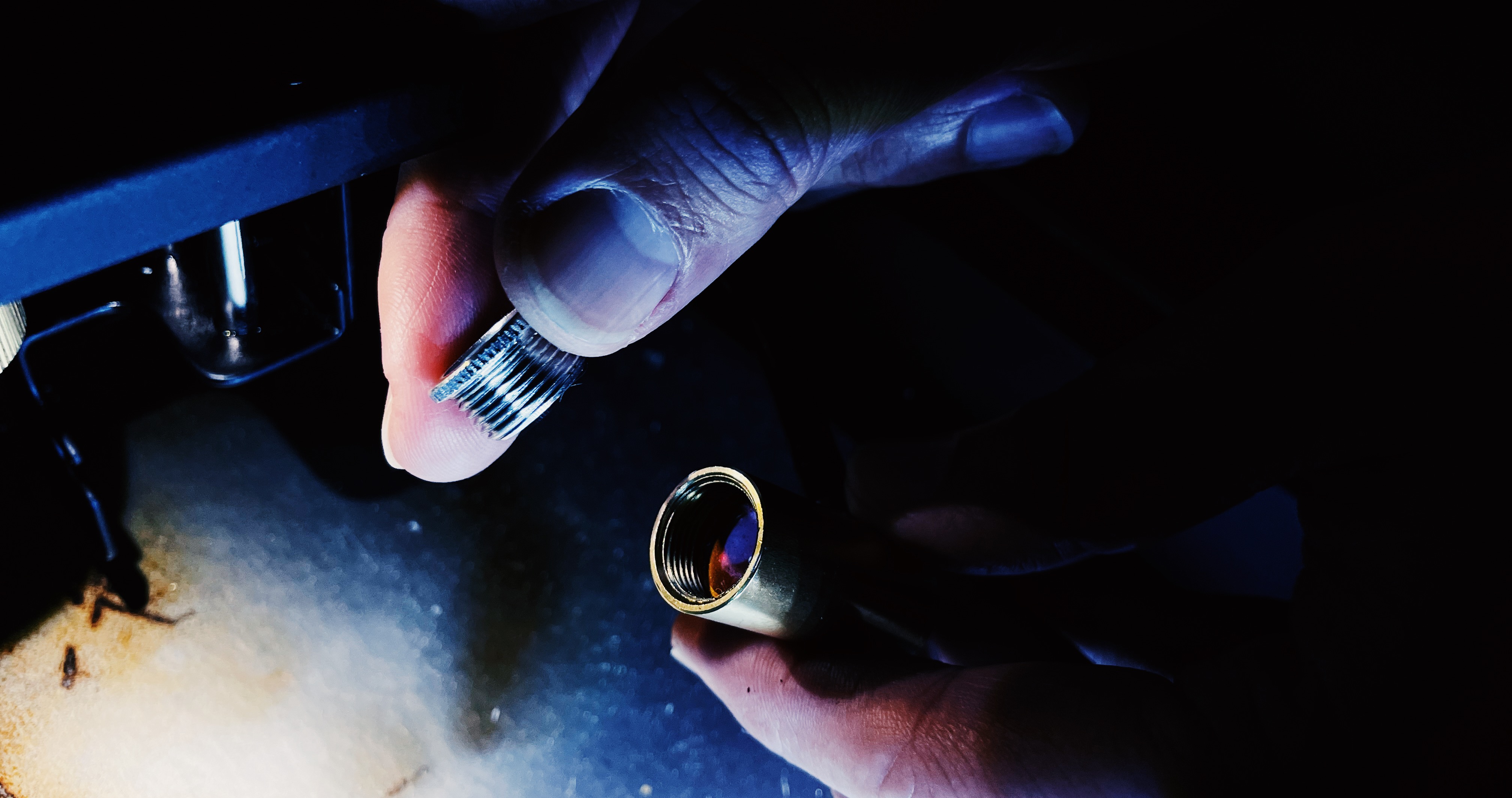

▲ Rimuovere la testa laser, ruotare e rimuovere il coperchio argentato e riporlo adeguatamente

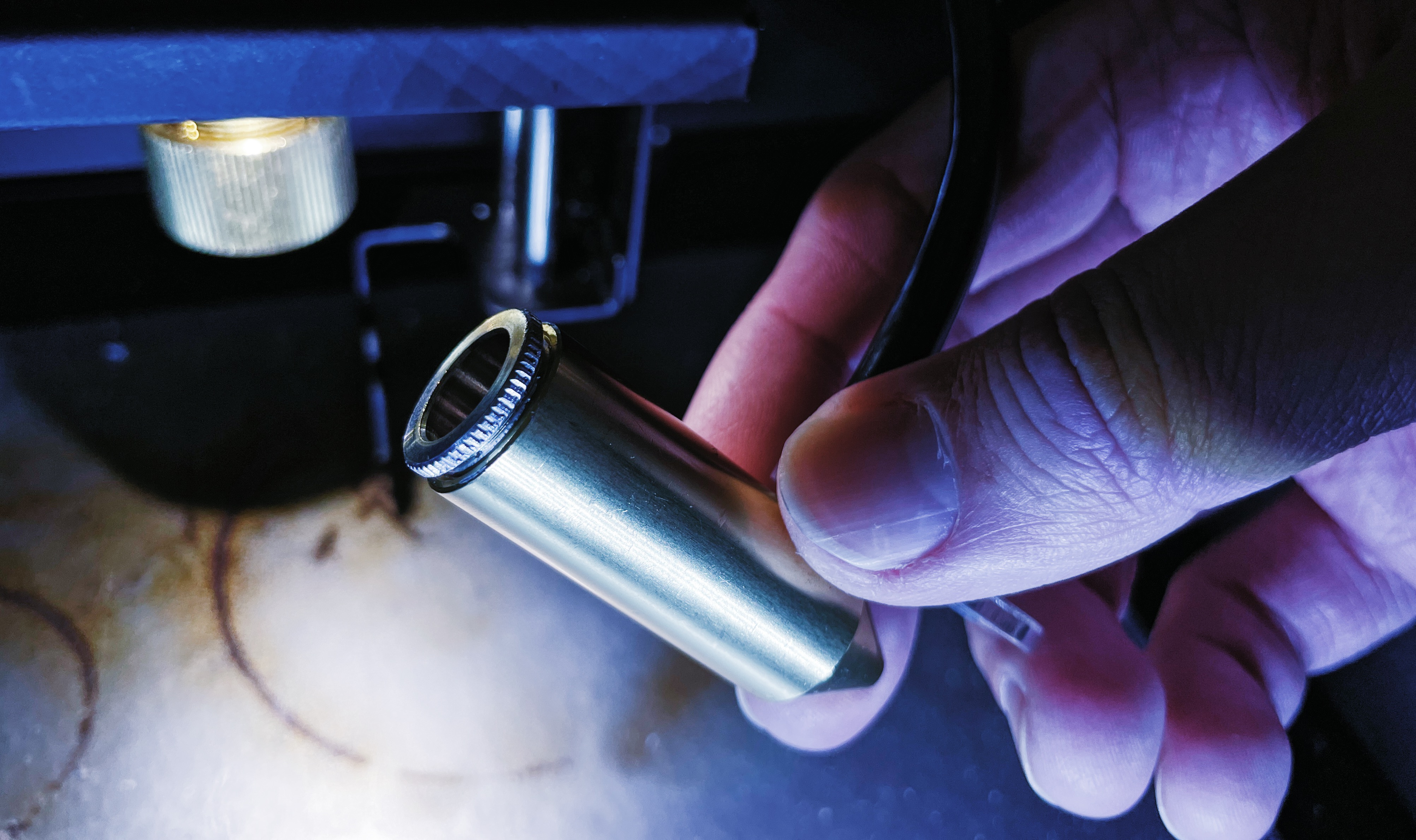

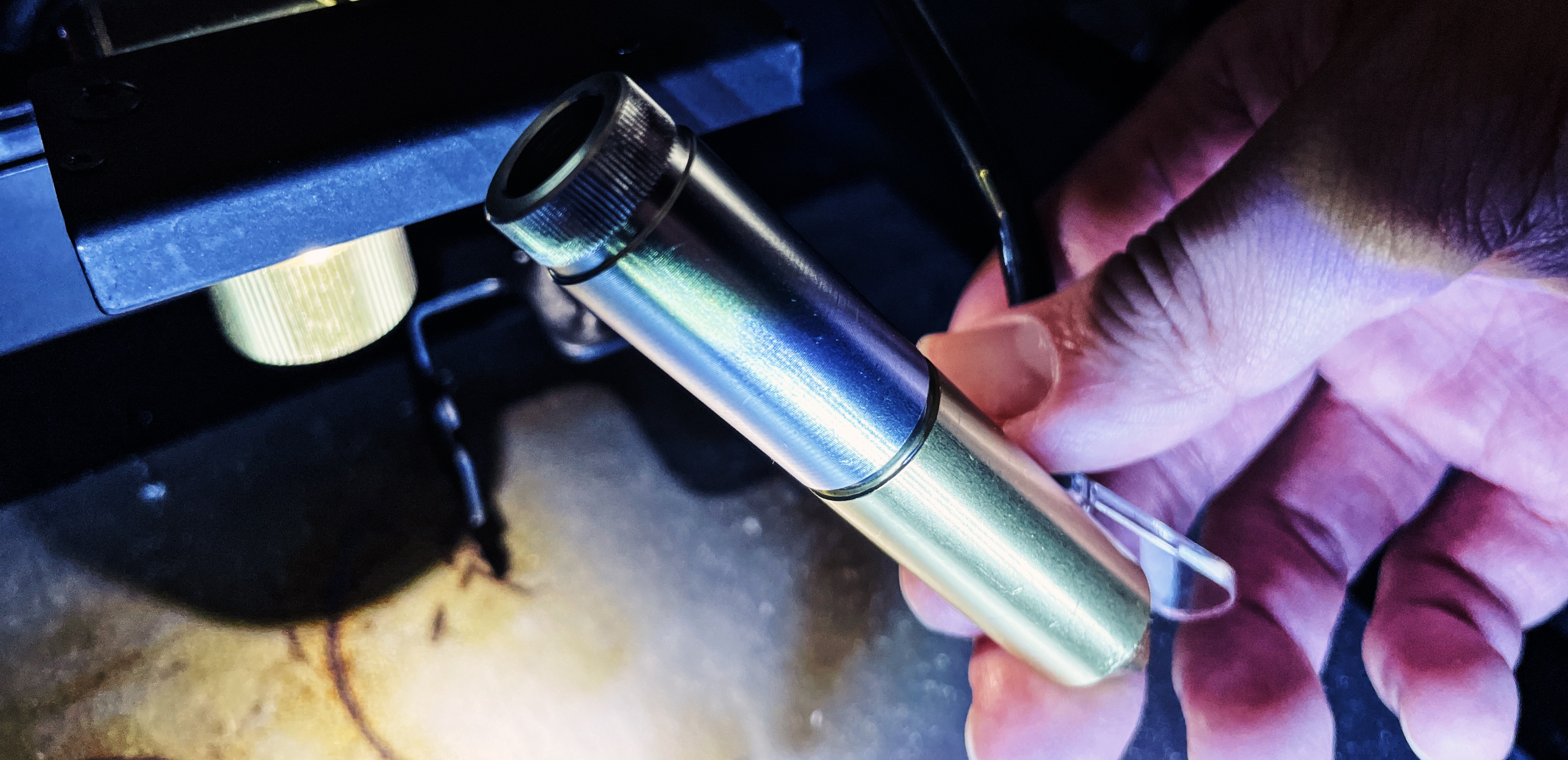

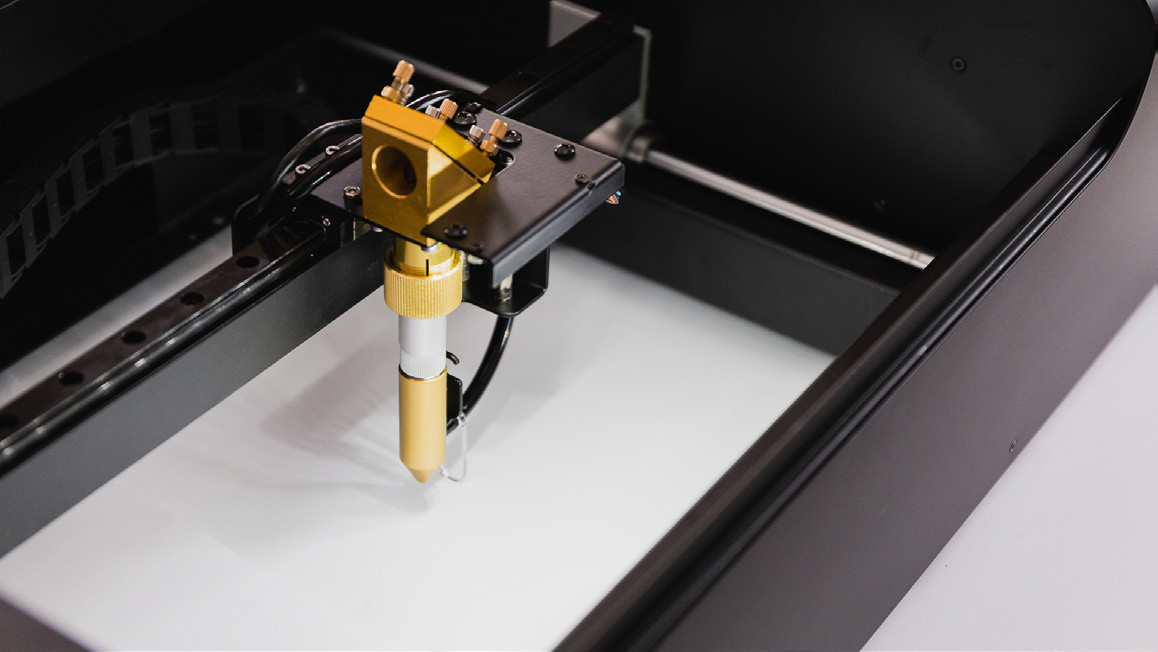

▲ Installare l'asta di estensione laser

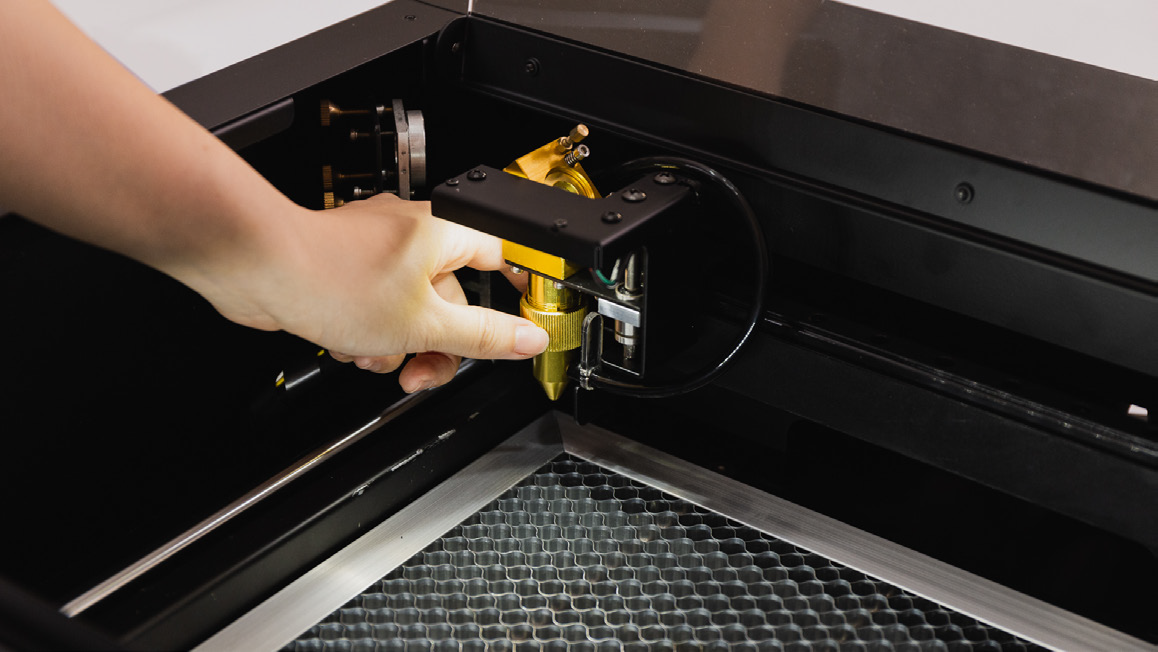

▲ Reinserire la testa laser estesa nella base di fissaggio, premere il condotto dell'aria nero vicino alla base della staffa di fissaggio della fotocamera e bloccare l'anello di ritenzione dello specchio di focalizzazione

8. Installazione del blocco di sicurezza

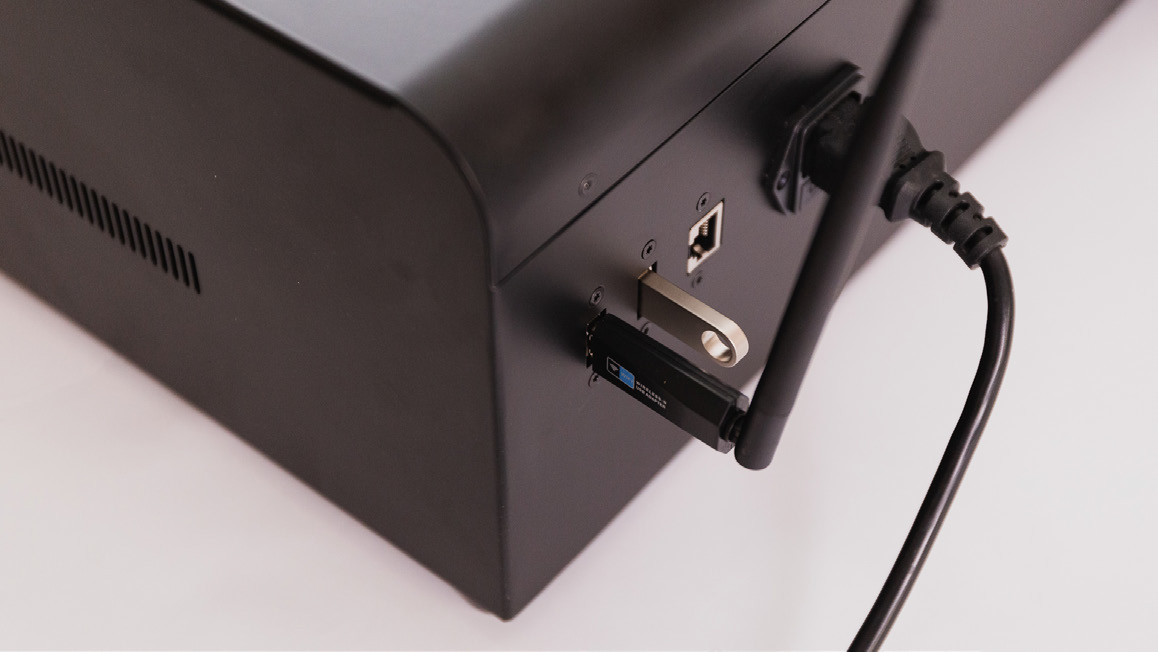

Inserire il blocco di sicurezza del kit nella macchina e rimuoverlo quando non in uso per evitare problemi di sicurezza causati da un utilizzo accidentale da parte di altri.

9. Avviare la procedura di calibrazione

Quando si utilizza il kit a fondo aperto, è necessaria una calibrazione aggiuntiva dello spostamento dello specchio a lunga focale. Il principio della calibrazione della fotocamera consiste nell'incidere un pattern di calibrazione su un piano e ottenere l'errore attraverso l'immagine della fotocamera.

a. Cliccare su "Menu" > "Macchina" > "Nome macchina" > "Calibrazione fotocamera (Modulo coperchio aperto)".

b. Posizionare il materiale per la scheda di calibrazione A differenza della calibrazione generale della fotocamera che utilizza carta comune, la calibrazione della fotocamera per il modulo a coperchio aperto richiede un materiale rigido (tavola di legno, cartone) come base per il pattern di calibrazione. La normale carta bianca verrebbe spazzata via dalla ventola di scarico e dalla pompa dell'aria. Dopo aver fissato il materiale rigido e messo a fuoco, è possibile cliccare su "Avanti" per incidere il pattern di calibrazione.

Se la calibrazione automatica non riesce a causa della texture del materiale, è possibile regolare manualmente i valori di calibrazione. Una calibrazione accurata della fotocamera può migliorare significativamente la qualità di giunzione. Ogni volta che viene installata l'asta di estensione, è necessaria una sola calibrazione.

Eseguire la calibrazione automatica e manuale

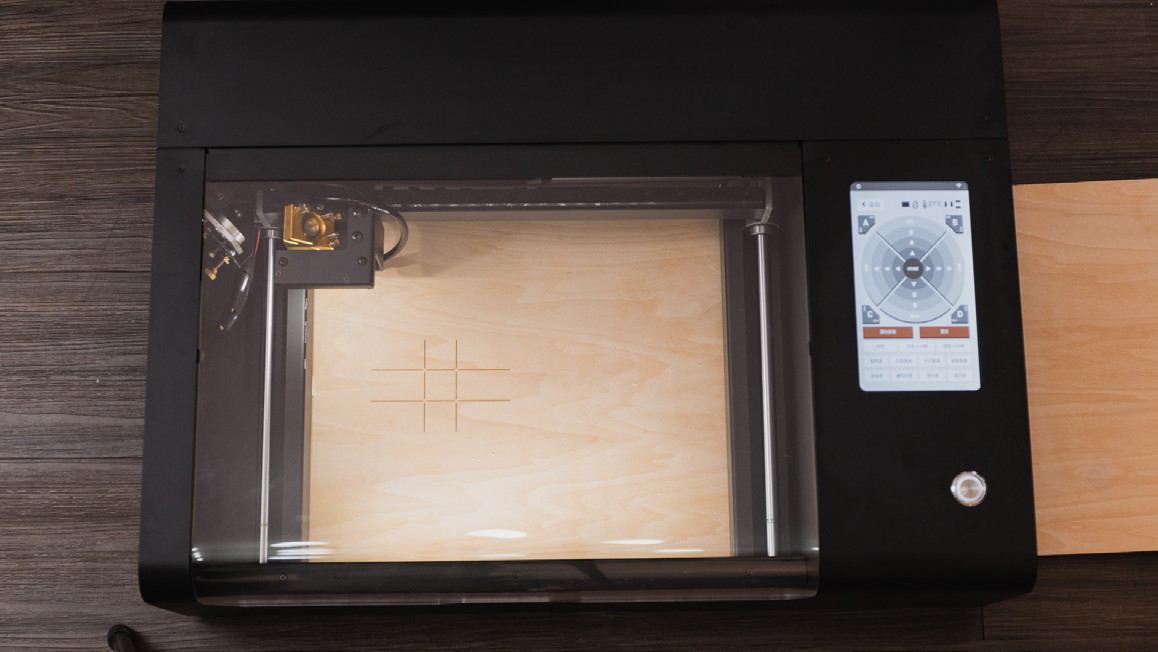

▲ Dopo il completamento dell'incisione, il software genererà automaticamente i valori di calibrazione. Quando si incide con il coperchio aperto, l'errore di anteprima dovrebbe essere ridotto al minimo e potrebbe essere necessario regolare manualmente alcuni valori di calibrazione.

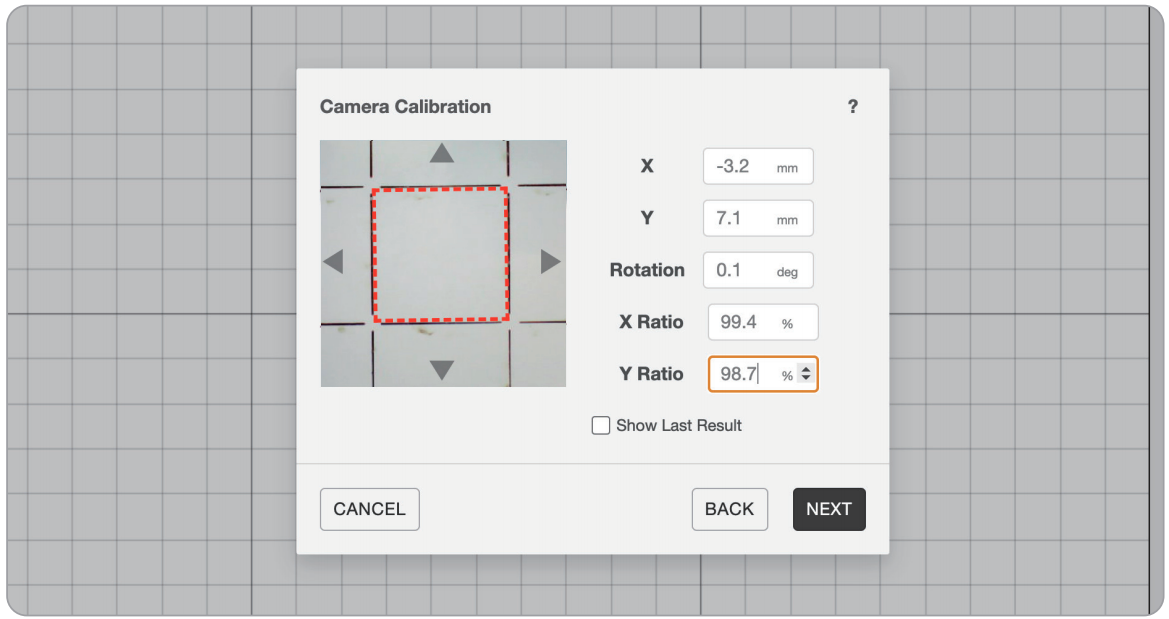

Osservare lo scostamento del riquadro rosso sul computer, regolare i valori di spostamento X-Y sul lato destro, l'angolo di rotazione, le dimensioni e altri parametri per far sovrapporre il riquadro rosso con il riquadro centrale della croce di anteprima.

Dopo aver cliccato su Avanti, la calibrazione è completata.

Utilizzo

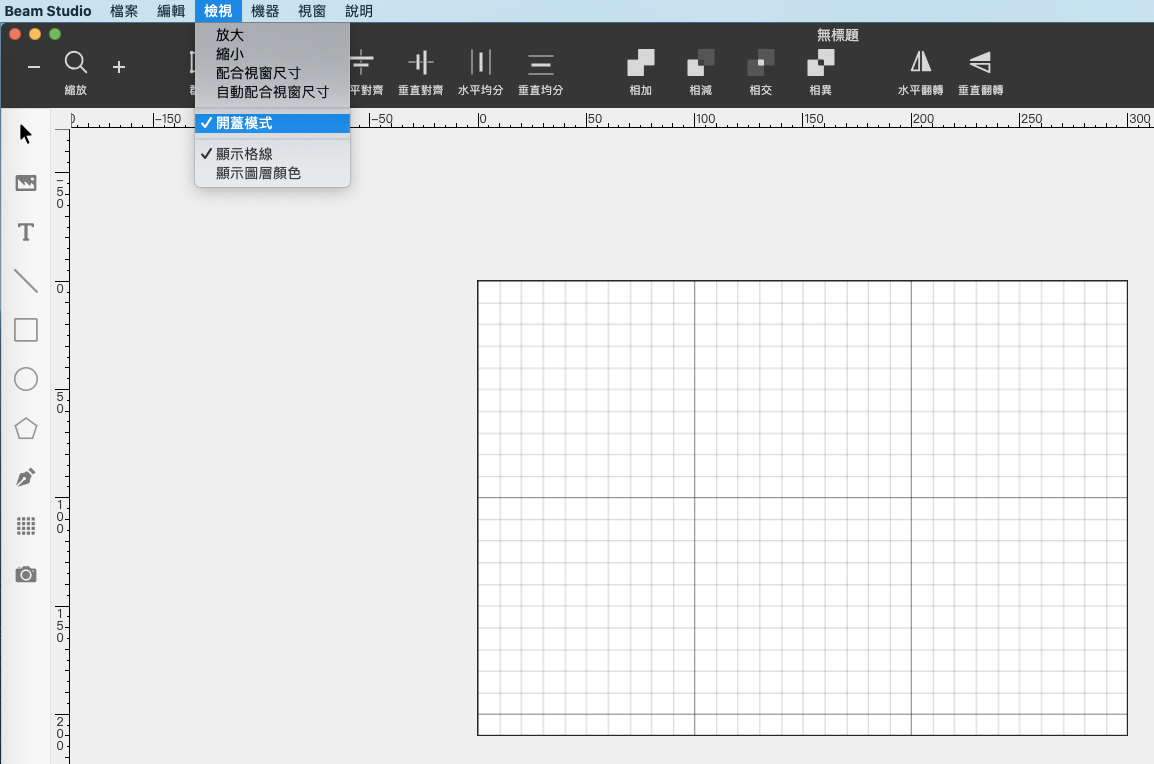

Assicurarsi che "Visualizza" > "Modalità fondo aperto" sia selezionata quando si opera in questa modalità.

Nelle impostazioni del documento, l'anteprima della fotocamera sarà nella posizione corretta dopo aver attivato l'opzione fondo aperto. Dopo aver posizionato il materiale sotto la macchina, è possibile inviare il file seguendo il normale flusso di lavoro e iniziare l'incisione e il taglio.

Consigli operativi

1. Per il taglio su larga scala, si consiglia di utilizzare il formato SVG per il file e di unire l'intero percorso da tagliare in un'unica immagine SVG, in modo da poter spostare direttamente la grafica nel software durante la giunzione.

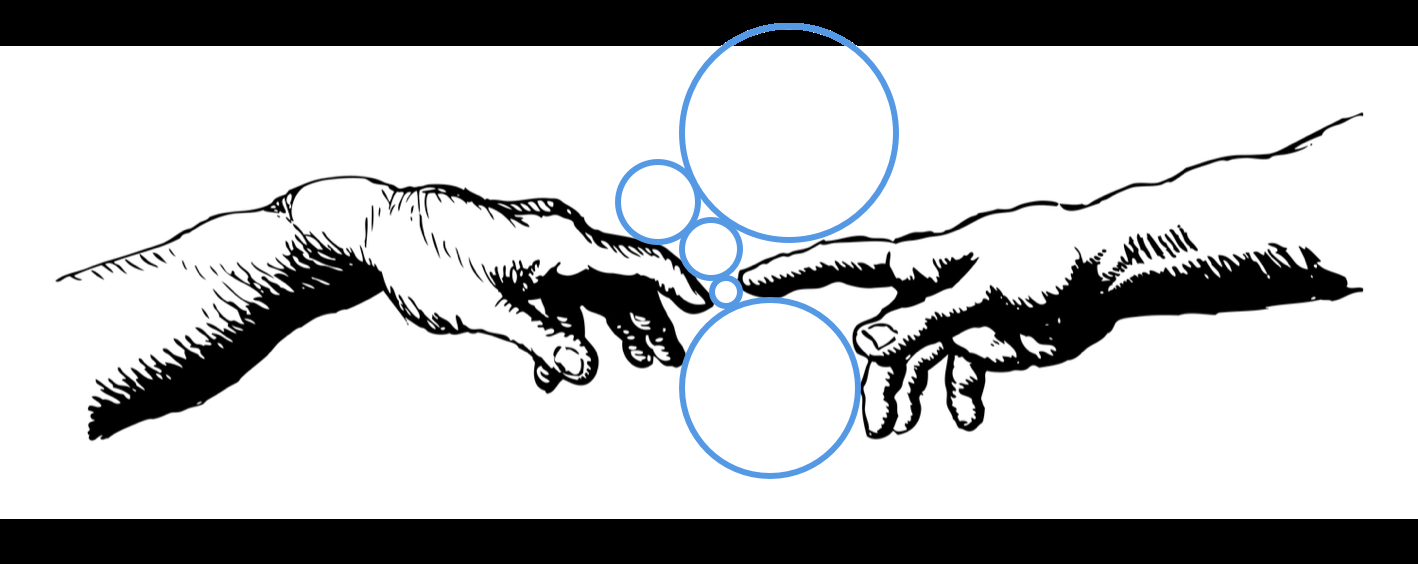

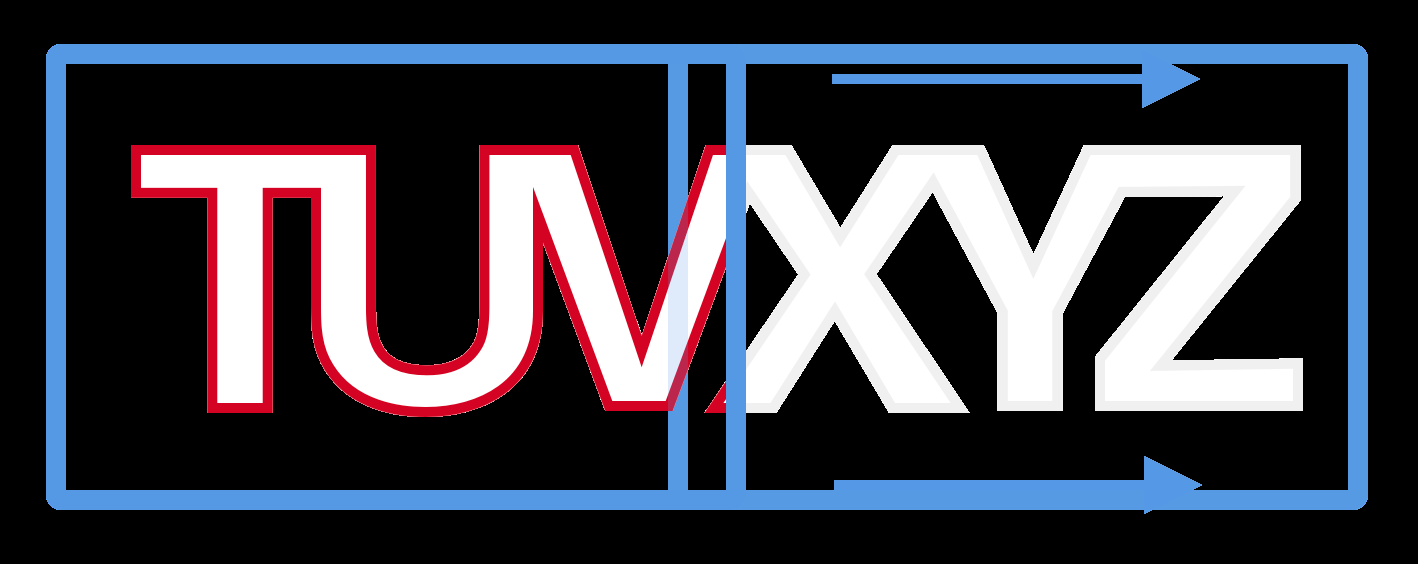

2. Per lavori di incisione su larga scala, si consiglia di lasciare uno spazio vuoto (grande cerchio blu) in ogni incisione per compensare eventuali errori.

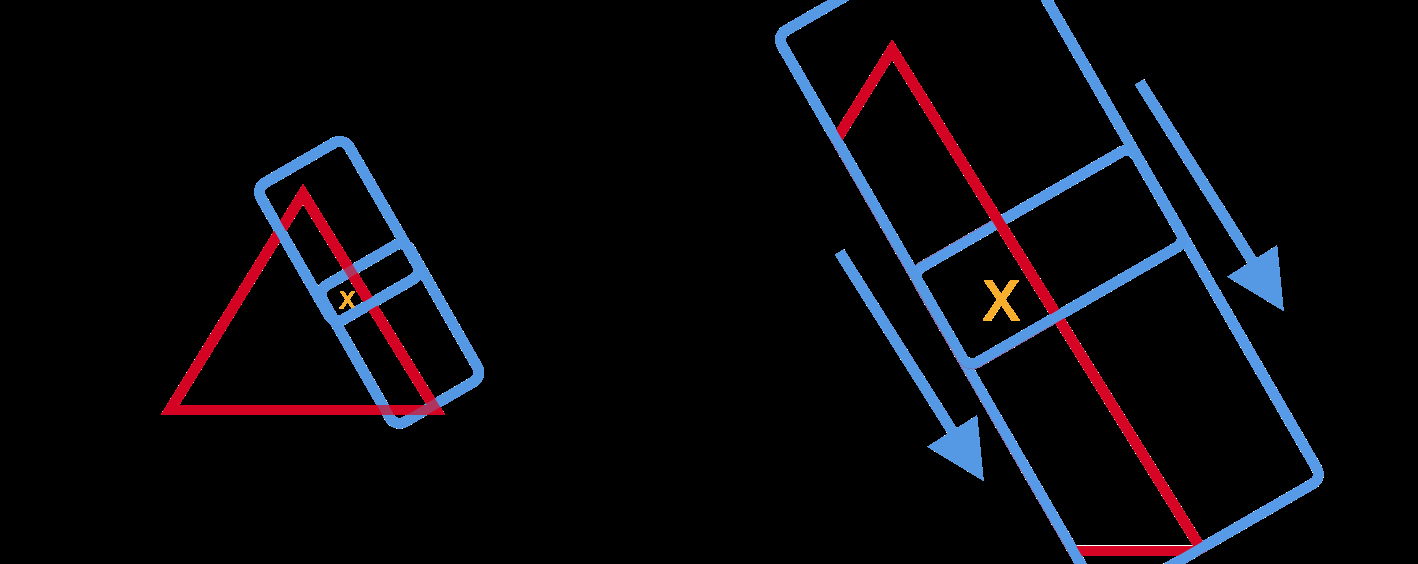

3. Durante l'anteprima, è possibile allineare utilizzando due o più punti di riferimento. Se ci sono parti che originariamente dovevano essere rimosse, è possibile aggiungere marcatori di allineamento. (Come mostrato nella figura, i triangoli rossi sono le parti da rimuovere e la X gialla è il punto di riferimento.)

4. Se la posizione di anteprima è leggermente diversa ad ogni utilizzo, assicurarsi che la parte inferiore del supporto della fotocamera sia vicina al condotto dell'aria e che la macchina sia in bolla.
5. Quando si sposta la macchina, sollevarla prima di muoverla. Trascinare la macchina può danneggiare i piedini e gli oggetti di lavoro.

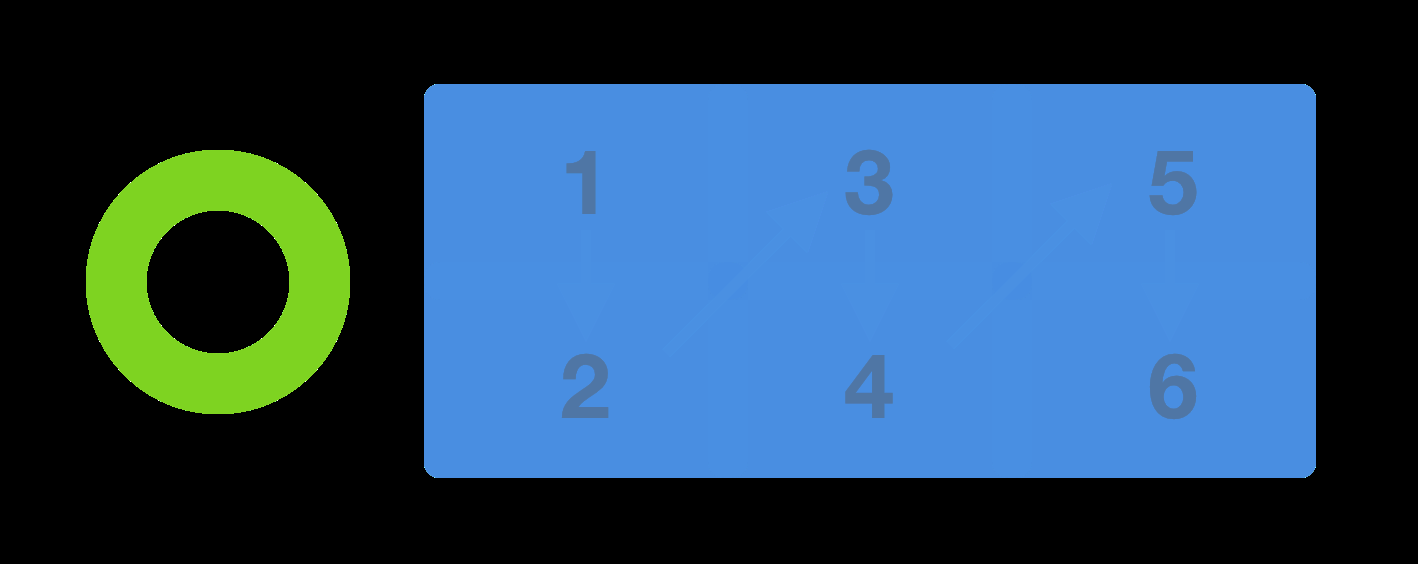

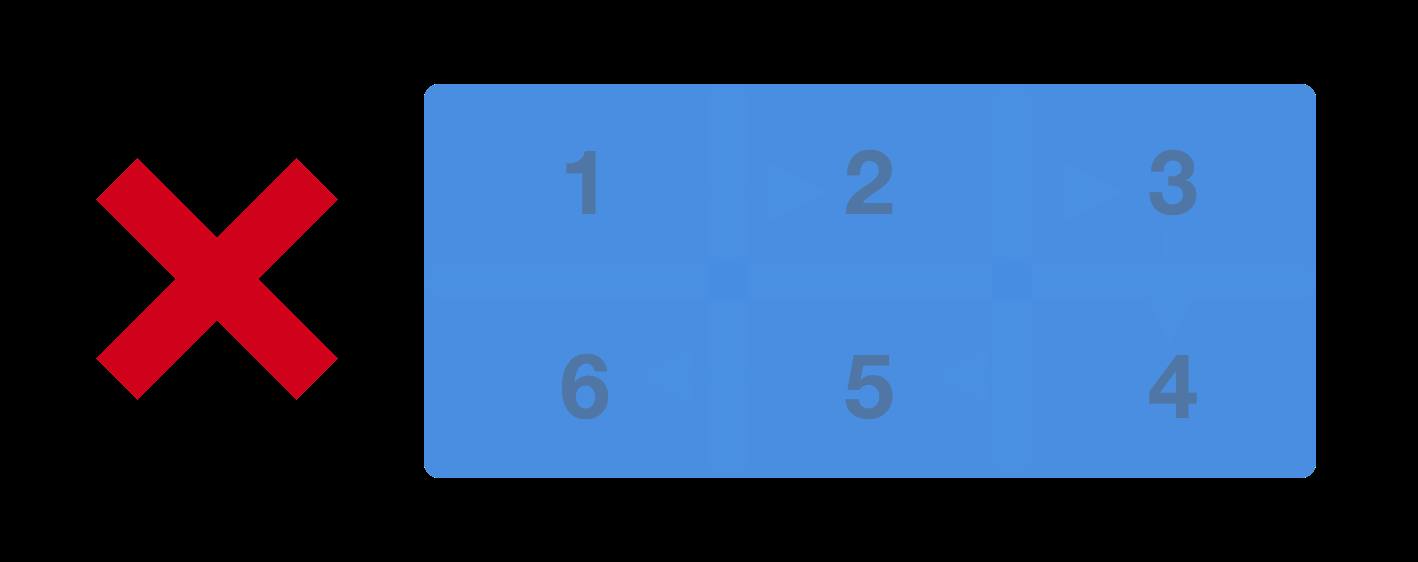

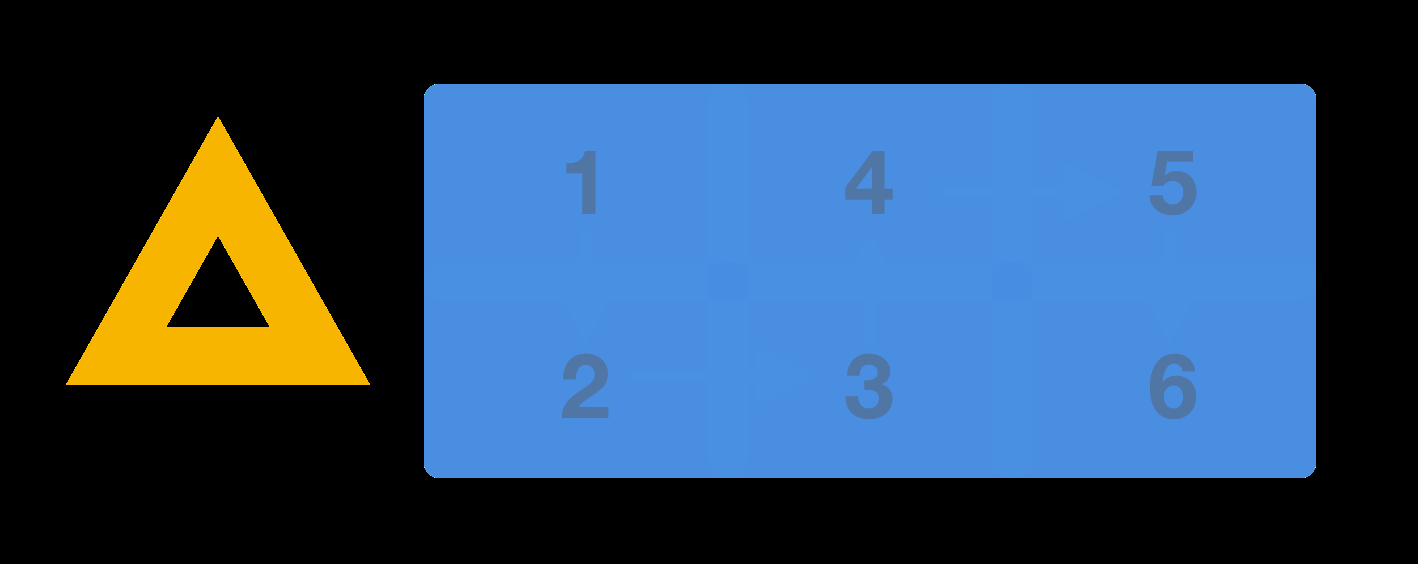

6. Dopo multiple giunzioni, gli errori possono accumularsi. Si consiglia di incidere in sequenza secondo l'area collegata.








   Maggiore è la differenza nell'ordine delle aree adiacenti, maggiore sarà l'errore accumulato.
