beamo - Utilizzo dell'accessorio laser a diodo

Il modulo aggiuntivo laser a diodi è dotato di un laser a diodi da 5W. Grazie alle diverse lunghezze d'onda, può incidere direttamente sull'acciaio inossidabile.

Non utilizzare il pannello touch per controllare la testa laser in modalità Manutenzione quando il modulo Laser a Diodi è montato. Se si desidera spostare la testa in modalità Manutenzione, sbloccare il motore prima di spostare la testa laser per evitare danni.

1. Attivazione del Laser a Diodi

Dopo l'installazione del modulo aggiuntivo laser a diodi, il laser a diodi può essere controllato in Beam Studio, alternando i tipi di laser tra i diversi livelli.

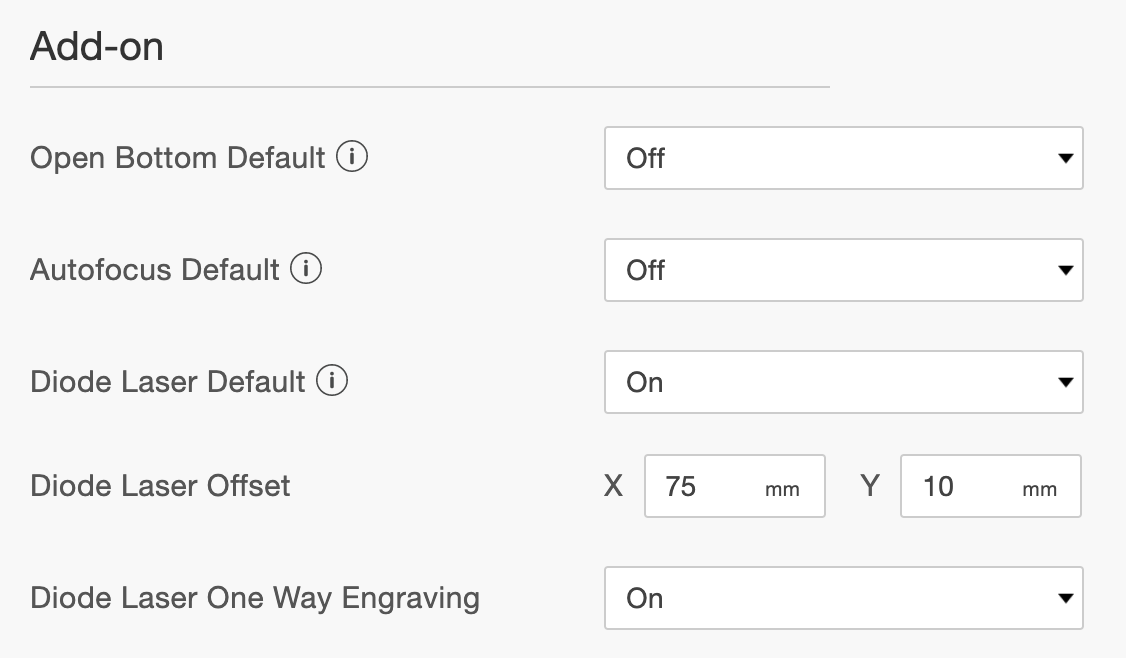

Per utilizzare il modulo aggiuntivo laser a diodi, accedere a "Preferenze" (Mac: Menu > Beam Studio > Preferenze; Windows: Menu > File > Preferenze), e selezionare l'opzione laser a diodi sotto i moduli aggiuntivi. Per impostare i valori di offset, fare riferimento al passaggio 2.

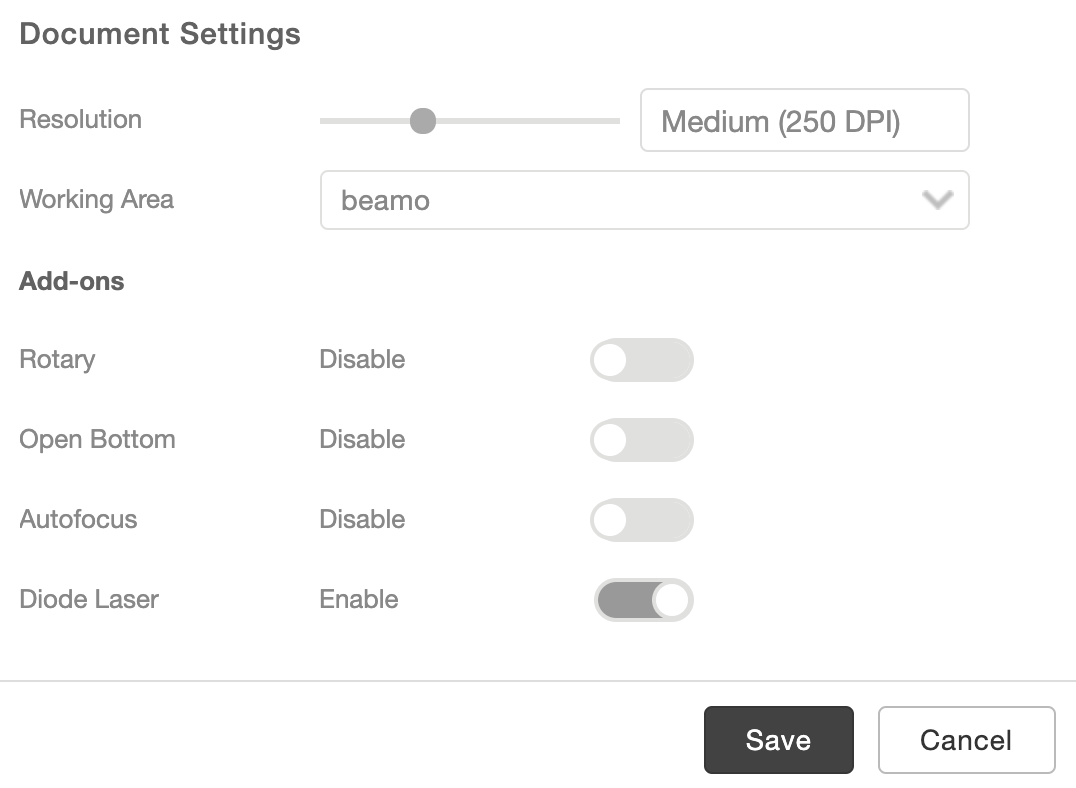

In "Menu > Modifica > Impostazioni file", è possibile abilitare o disabilitare il modulo aggiuntivo laser a diodi per singoli file.

2. Calibrazione del Laser a Diodi

Prima di utilizzare il laser a diodi, è necessario calibrarlo per acquisire i valori di offset tra le teste laser. Questo perché nel modulo aggiuntivo laser a diodi, la posizione di emissione del laser varia per i diversi laser. La calibrazione può essere avviata tramite "Menu > Macchina > 'La tua macchina' > Calibra modulo aggiuntivo laser a diodi". La procedura è simile alla calibrazione della fotocamera.

3. Cambio dei Laser

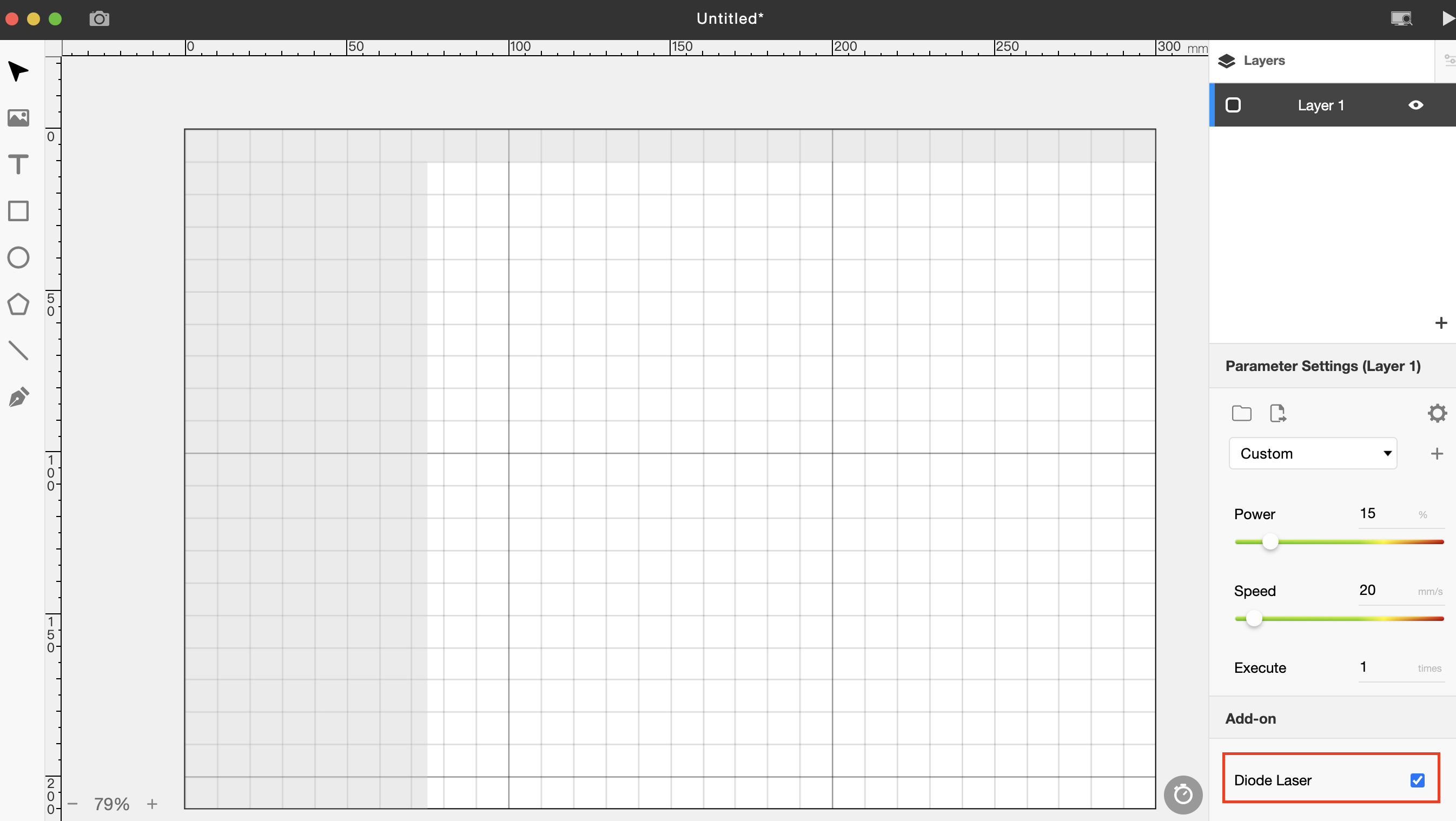

Dopo aver abilitato il laser a diodi, un'opzione aggiuntiva "laser a diodi" sarà disponibile nel pannello dei parametri laser dei livelli. Selezionando questa opzione, la funzione laser a diodi del modulo aggiuntivo sarà attivata nel livello selezionato.

Nel livello in cui è selezionata la funzione laser a diodi, si noterà che alcune parti dell'area di lavoro sono limitate (visualizzate in grigio). Le limitazioni nell'angolo in alto a destra sono dovute al fatto che, nel modulo aggiuntivo laser a diodi, il punto di emissione del laser si trova nell'angolo in basso a sinistra, rendendo inaccessibile una certa parte dell'angolo in alto a destra. Le limitazioni nell'area in basso a sinistra sono dovute alle dimensioni del modulo aggiuntivo laser a diodi, che impediscono alla testa laser di raggiungere quella particolare zona.

Area di Lavoro |Dopo l'installazione, l'area di lavoro del laser a diodi sarà di 230mm x 200mm; l'area di lavoro del laser CO2 sarà ridotta a 250mm x 200mm

4. Parametri Consigliati

Per il laser a diodi sono consentite percentuali di potenza più elevate. Si consiglia di impostare la potenza al 100% per l'acciaio inossidabile e una velocità di 3~5mm/s.

5. Altro

Nessuna emissione del raggio laser dalla testa del laser a diodi:

1. 1. Non sono stati seguiti i passaggi precedenti in Beam Studio.
   2. Il "Rapporto di Potenza" è troppo basso. Impostarlo su "x1.0"
   3. Il segnale del modulo laser a diodi non è collegato

Verificare che la ventola sulla parte superiore del modulo laser a diodi funzioni. In caso contrario, controllare quanto segue:

• • • Andare su touchscreen > Manutenzione > Premere il pulsante "Cam led". Se la ventola sopra il modulo laser a diodi si attiva, significa che il segnale è presente.
    • Se il modulo laser a diodi continua a non funzionare, contattare l'assistenza FLUX.
