Il modulo laser a diodo (5W, lunghezza d'onda 450nm) può essere utilizzato contemporaneamente alla configurazione originale del laser CO2. Poiché specifici tipi di acciai inossidabili hanno un tasso di assorbimento più elevato per la luce blu con questa particolare lunghezza d'onda, possono essere incisi.
*Non utilizzare il pannello touch per controllare la testa laser in modalità Manutenzione quando il modulo Laser a Diodo è montato. Se si desidera spostare la testa in modalità Manutenzione, sbloccare il motore prima di spostare la testa laser per evitare danni.
Spegnere la macchina > Spostare verso l'alto la staffa del modulo laser CO2 > Fissare la piastra di posizionamento alla staffa del modulo laser CO2 > Installare il modulo laser a diodo > Collegare il cavo del modulo laser a diodo > Sostituire il coperchio della porta in acrilico arancione con un coperchio della porta in acrilico trasparente > Accendere la macchina.
*Se il beamo è dotato di un'aggiunta di messa a fuoco automatica, è possibile avviare l'installazione dal passaggio 4 dopo aver spento la macchina o facendo clic su questo video.
-
Spegnere la macchina.
-
Spostamento verso l'alto della staffa del modulo laser CO2:

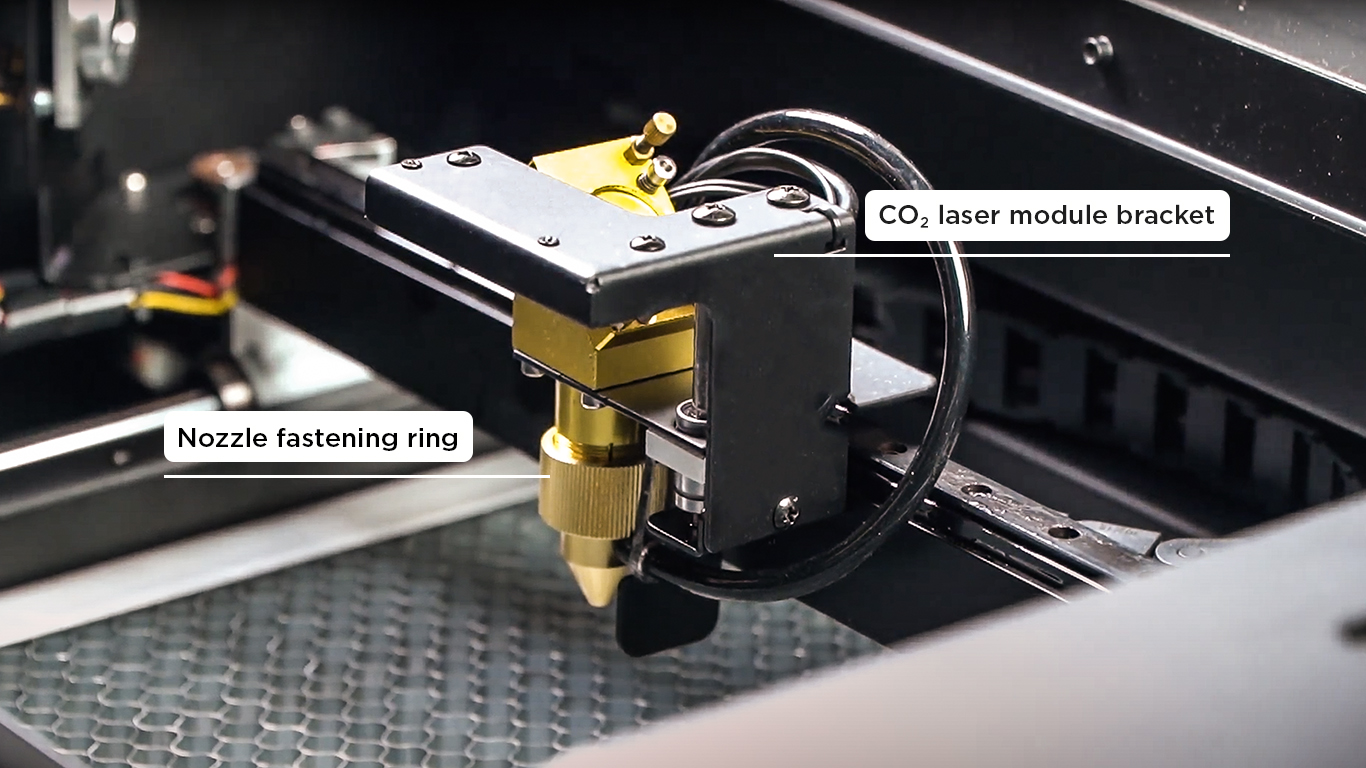

Svitare l'anello di fissaggio dell'ugello > spostare verso l'alto la staffa del modulo laser CO2 > serrare l'anello di fissaggio dell'ugello.
3. Fissare la piastra di posizionamento alla staffa del modulo laser CO2:
Utilizzare un cacciavite a croce per allentare la vite contrassegnata nella figura sottostante > Staccare la pellicola adesiva sulla piastra di posizionamento > Attaccare la piastra di posizionamento come mostrato nella figura > Bloccare nuovamente la vite > Lasciare per 12 ore.
4. Installare il modulo laser a diodo:

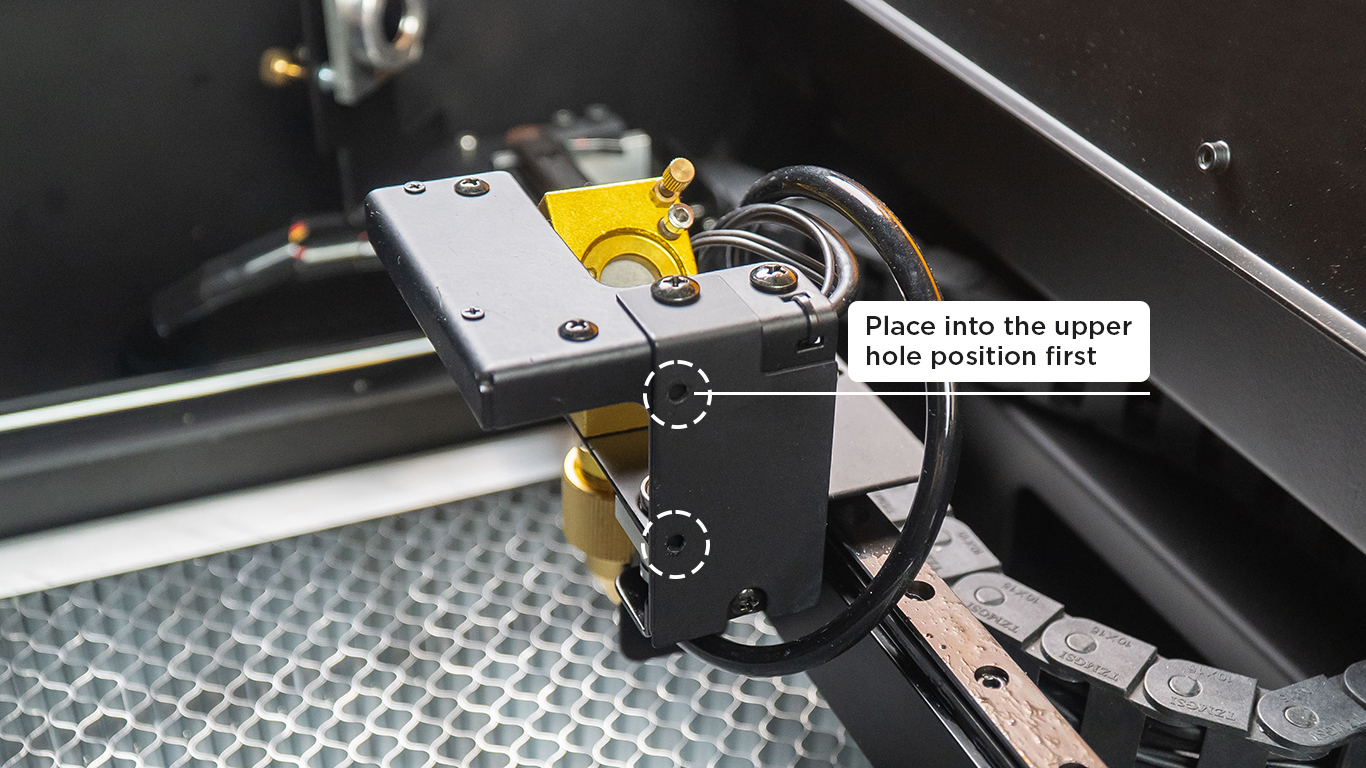

Inserire i pin del diodo nei fori sulla piastra di posizionamento (o staffa dell'aggiunta di messa a fuoco automatica), posizionare prima nella posizione del foro superiore per un migliore funzionamento.
Nota: La posizione della ventola è sopra.

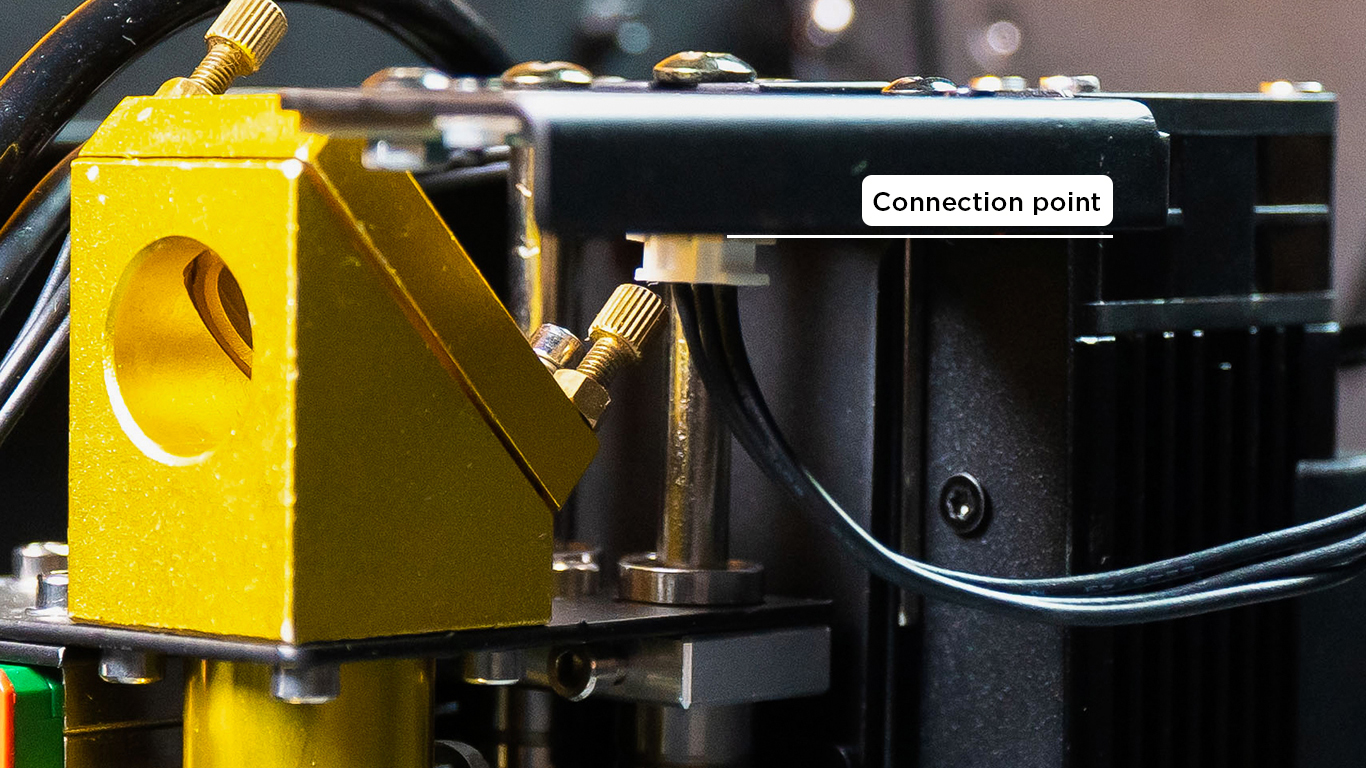

5. Collegare il cavo del modulo laser a diodo.
Nota: Mani lontane dalla luce laser del modulo a diodo.

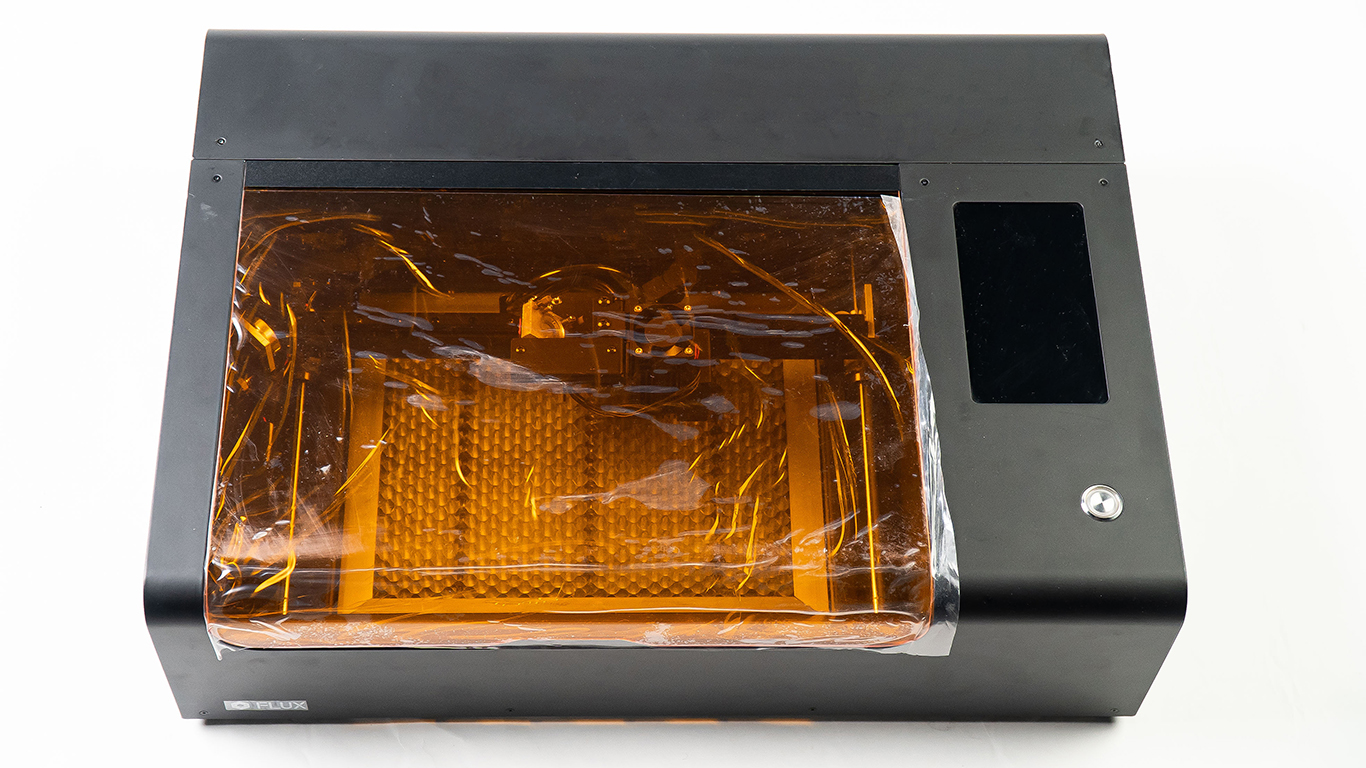

6. Sostituire il coperchio della porta in acrilico arancione con il vecchio coperchio della porta in acrilico trasparente:
-
Prima dell'installazione, controllare il numero di serie del beamo per determinare quale istruzione seguire. Il numero di serie sarà sul retro del beamo come nell'immagine sottostante:
-
Per la porta in acrilico di nuovo tipo (S/N dopo, maggiore o uguale a FBM12200004):
Seguire le istruzioni nel video.
-
Per la porta in acrilico di vecchio tipo (S/N prima o minore di FBM12200004):

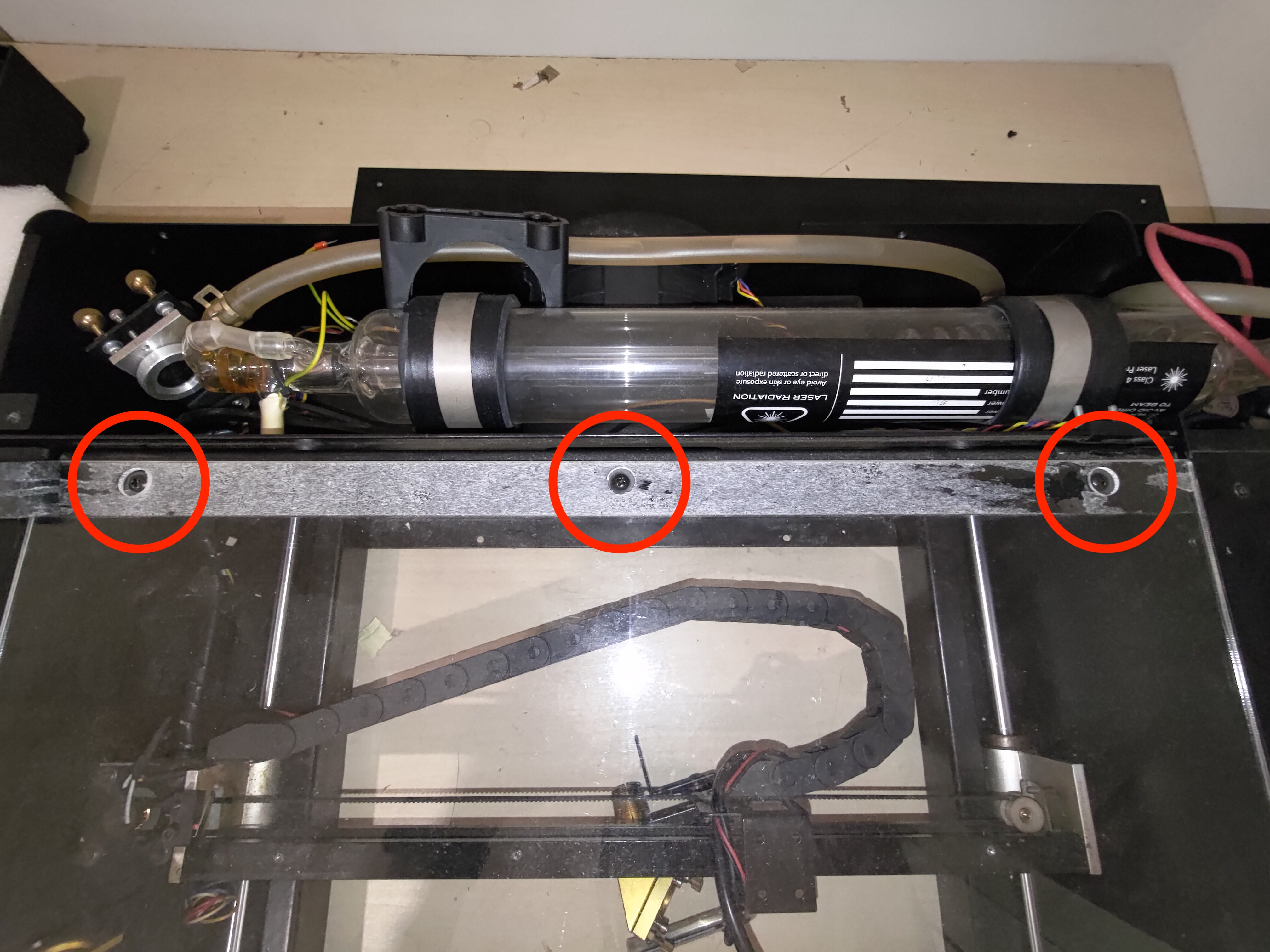

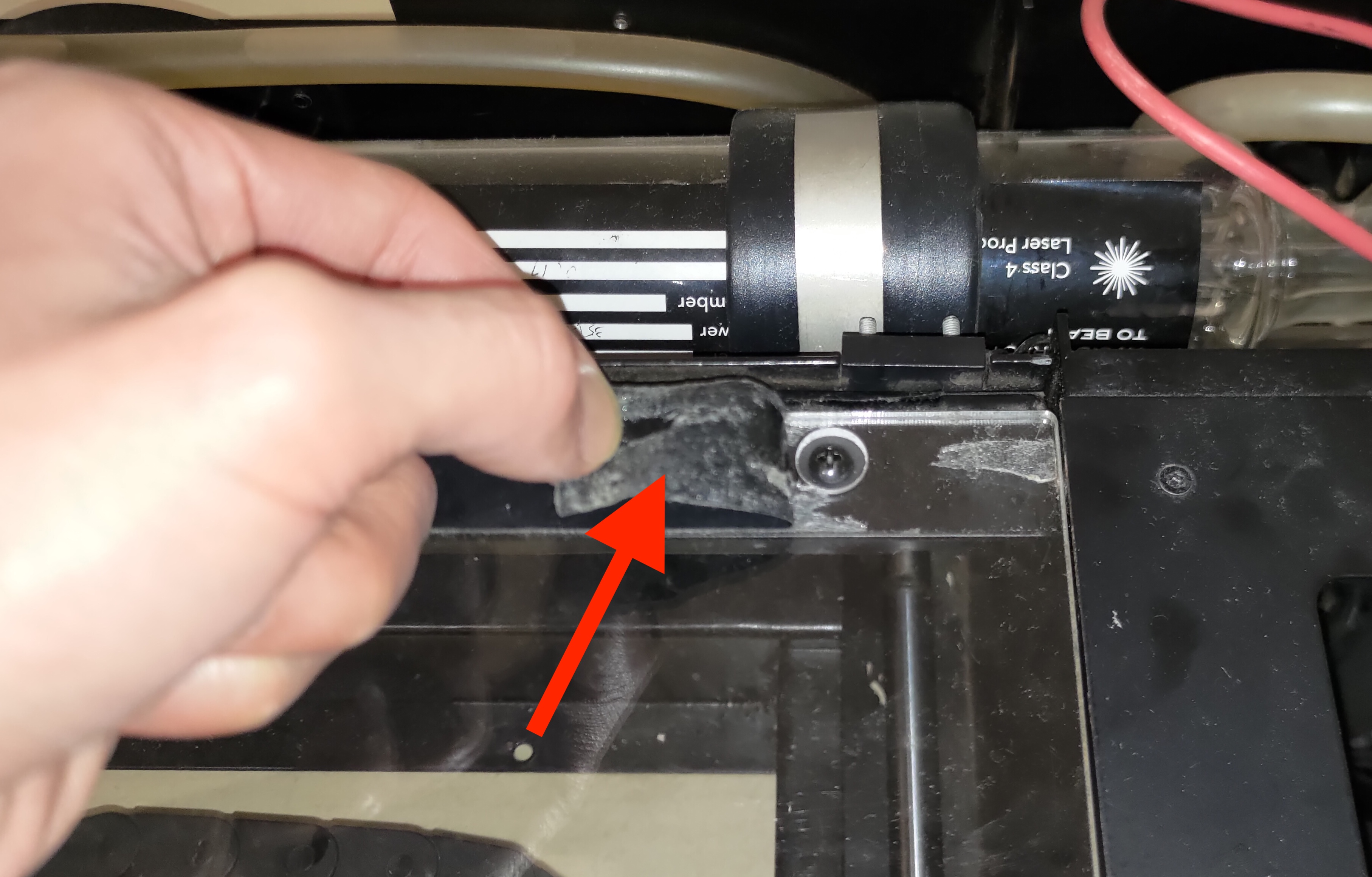

A. Strappare l'adesivo nero. (Il coperchio posteriore non deve essere rimosso.)
B. Utilizzare un cacciavite a croce per allentare le tre viti sul coperchio della porta in acrilico trasparente.
(Si prega di conservare le viti per un uso successivo.)
C. Sostituire il coperchio della porta in acrilico trasparente con il coperchio della porta in acrilico arancione.
(È opzionale mantenere o rimuovere la pellicola protettiva sul coperchio arancione.)
D. Riavvitare le viti rimosse dal passaggio B.
E. Applicare il nuovo adesivo nero per nascondere le viti e l'installazione sarà terminata.
7. Accendere la macchina ed è pronta per funzionare.
*Non utilizzare il pannello touch per controllare la testa laser in modalità Manutenzione quando il modulo Laser a Diodo è montato. Se si desidera spostare la testa in modalità Manutenzione, sbloccare il motore prima di spostare la testa laser per evitare danni.
Poiché la posizione di uscita del laser del modulo laser a diodi è diversa da quella del laser CO2, è necessaria una calibrazione per ottenere il valore di offset tra le teste laser.
* Prima di calibrare il modulo laser a diodi, assicurarsi che la calibrazione della telecamera sia accurata ("Calibrare la telecamera" è stato completato).
1. Calibrazione del modulo laser a diodi, preparazione della messa a fuoco:
Selezionare il nome della macchina nel menu in "Macchina" > "Calibrare il modulo laser a diodi" > Mettere a fuoco su una carta bianca > Tracciare l'immagine di calibrazione.
Se il modulo laser a diodi non è calibrato, la posizione di incisione potrebbe deviare.
2. Allineare l'esterno del quadrato rosso con il quadrato centrale delle linee della griglia:
Solo lo spostamento può essere regolato fino a quando il quadrato rosso coincide con il quadrato centrale delle linee della griglia (allineando l'esterno del quadrato rosso con il quadrato ritagliato). Se le dimensioni del quadrato rosso sono errate, è necessario eseguire nuovamente la "Calibrazione della telecamera".
3. Anteprima dell'area delle linee della griglia incise.
4. Assicurarsi che il modulo laser a diodi sia calibrato correttamente:
La carta deve essere fissata per evitare cambiamenti di posizione durante l'incisione. Disegnare un oggetto in una certa posizione, creare lo stesso oggetto nella stessa posizione su un altro livello e utilizzare il laser CO2 e il modulo laser a diodi per incidere i due livelli rispettivamente. Se le posizioni di incisione si sovrappongono correttamente, il modulo laser a diodi è calibrato correttamente; se i risultati non si sovrappongono, è necessario eseguire nuovamente la "Calibrazione della telecamera" e la "Calibrazione del modulo laser a diodi". Evitare grafica vettoriale chiusa come oggetti, altrimenti l'incisione verrà tagliata e non potrà essere confrontata.
5. La calibrazione del modulo laser a diodo è completata.
Sostituire il materiale da incidere > aprire il software "Diode Laser" > mettere a fuoco l'oggetto > anteprima della telecamera > modificare l'oggetto da incidere > regolare i parametri ed eseguire l'attività.
1. Sostituire il materiale da incidere:
Sostituire la carta bianca di calibrazione come materiale da incidere.
2. Aprire il software "Diode Laser":

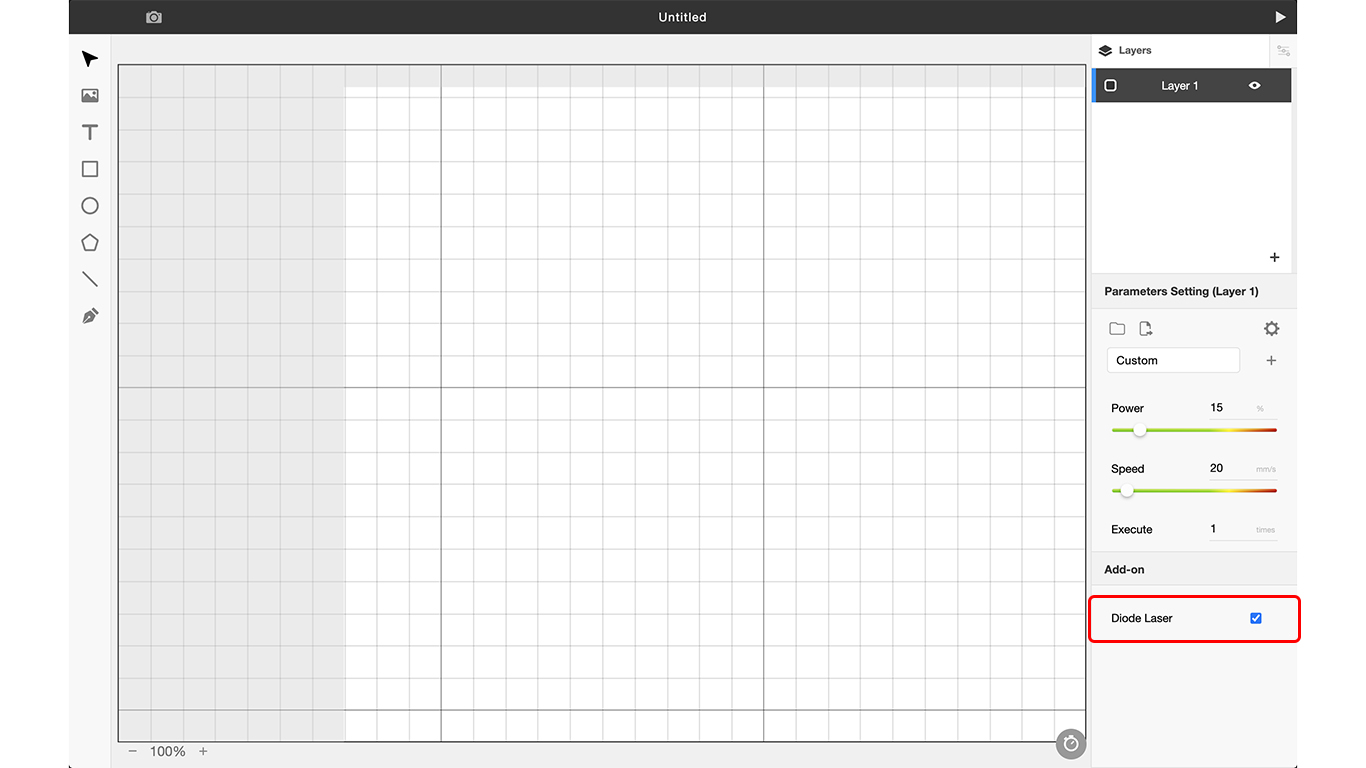

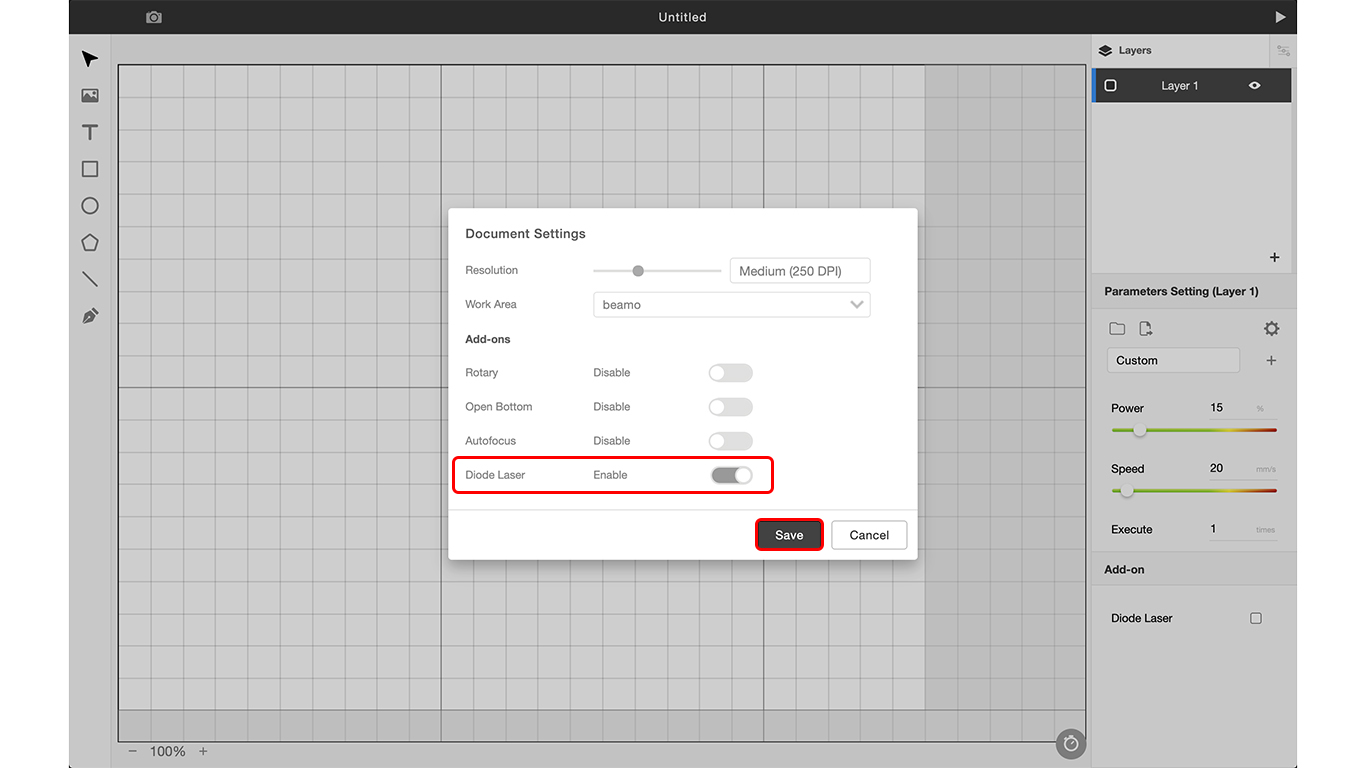

Menu > "Modifica" > "Impostazioni documento" > Abilitare "Diode Laser" > "Salva".
Se "Diode Laser" non è attivato, il limite di intervallo della visualizzazione del software non può essere attivato e potrebbe esserci il rischio di un crash del diodo. Quando la funzione "Diode Laser" è attivata, l'opzione "Diode Laser" appare sotto i parametri.
Dopo aver selezionato la casella, è possibile utilizzare il modulo laser a diodo per l'incisione su quel livello.

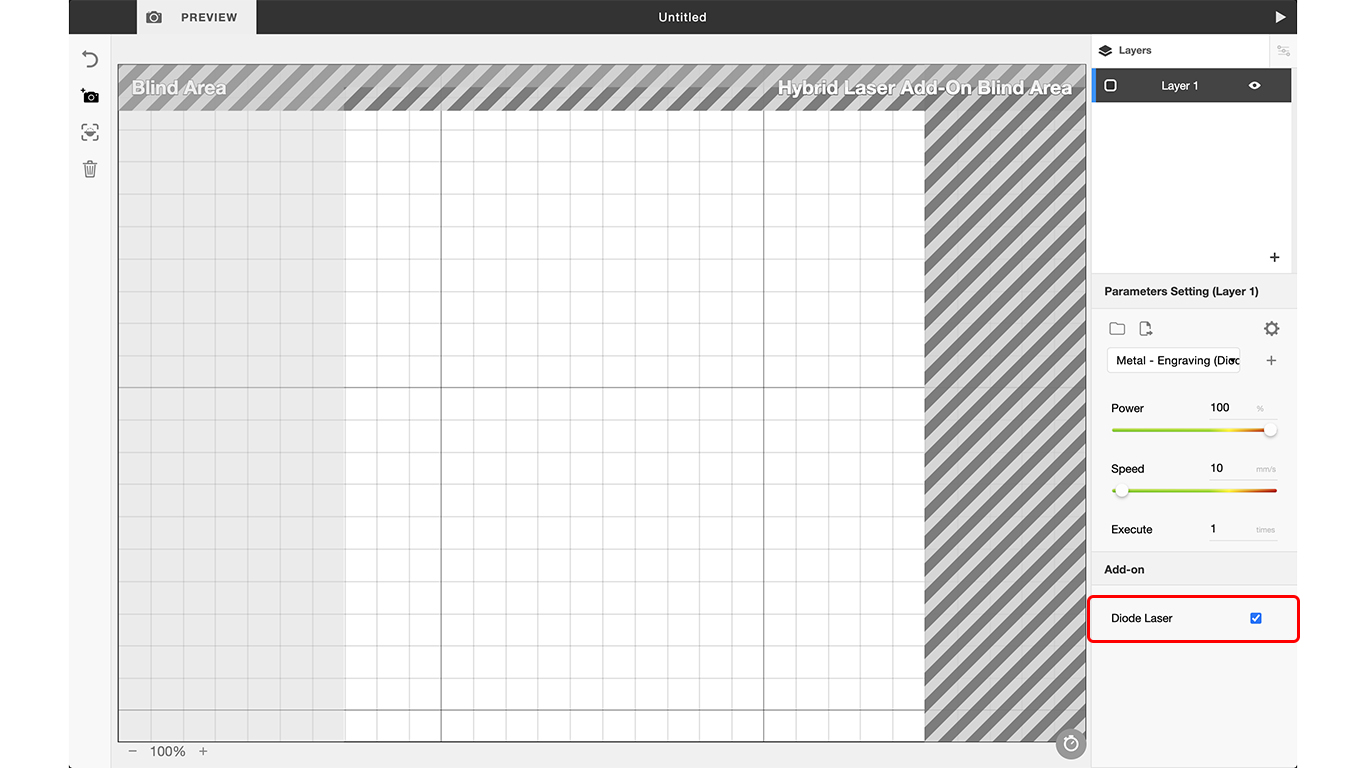

- Per i livelli con "Diode Laser" selezionato, l'area di lavoro sarà limitata da un'area grigia.
- Se "Diode Laser" non è selezionato, il livello verrà inciso e tagliato con il laser CO2; evitare di posizionare l'oggetto inciso troppo vicino al lato destro, altrimenti c'è il rischio che il modulo laser a diodo si scontri con la macchina.
Se il modulo laser a diodo viene utilizzato frequentemente, è possibile impostare l'accensione predefinita del laser a diodo (Menu > "Beam Studio" > "Preferenze" > Add-on - Diode Laser Default: On).
- Sfondo grigio: l'area che non può essere incisa dal modulo laser a diodo (il modulo laser a diodo non può raggiungere la sinistra). Se "Diode Laser" non è selezionato, lo sfondo grigio verrà spostato sul lato destro della macchina. Il laser CO2 non può funzionare lì perché la testa laser non può raggiungere la destra.
- Motivo tratteggiato: l'area che non può essere visualizzata in anteprima dalla telecamera (la posizione ostruita dal modulo laser a diodo)
Area di lavoro | Dopo l'installazione, l'area di lavoro del laser a diodo è di 230mm x 200mm, l'area di lavoro del laser CO2 sarà ridotta a 250mm x 200mm
3. Mettere a fuoco l'oggetto:

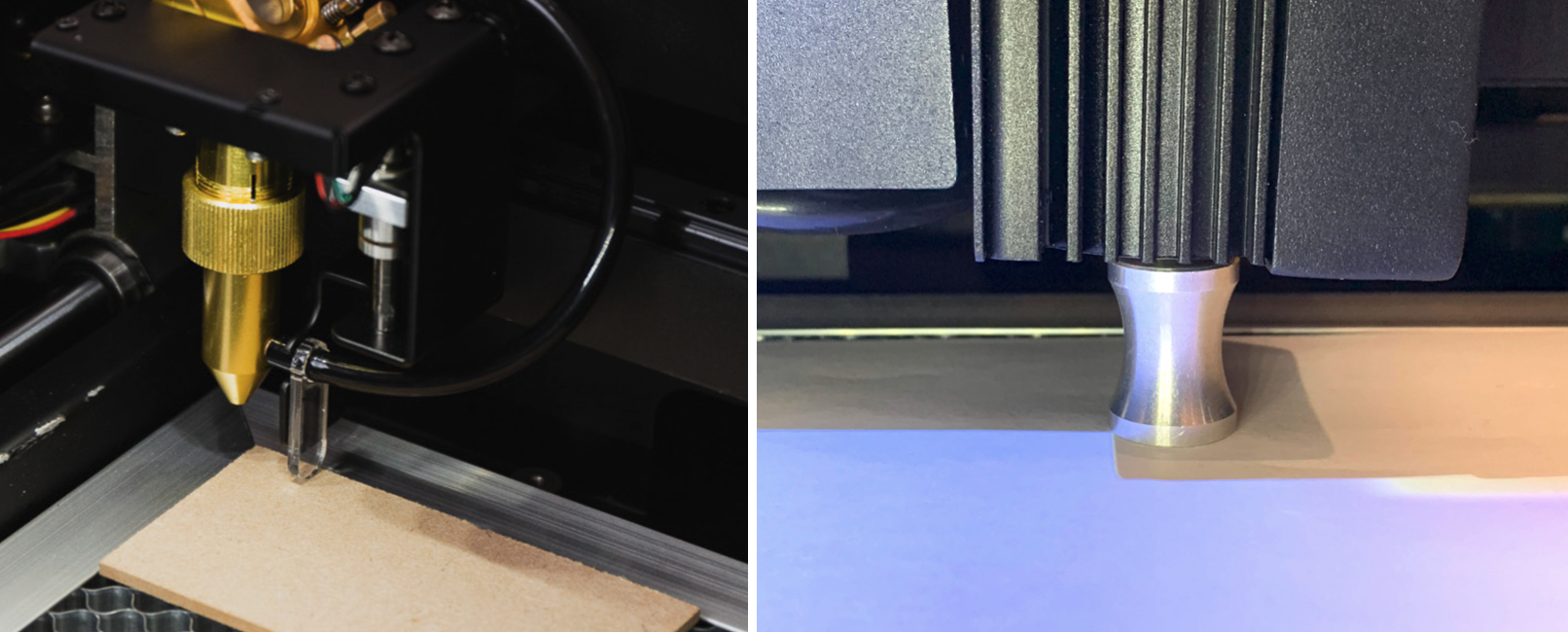

- Per la messa a fuoco manuale, è possibile utilizzare una sonda di messa a fuoco o un blocco di messa a fuoco, allentare l'anello di fissaggio dell'ugello e far toccare alla sonda di messa a fuoco il materiale da incidere, quindi serrare l'anello di fissaggio dell'ugello e ruotare indietro la sonda di messa a fuoco dopo aver terminato la messa a fuoco. (Lunghezza focale: 12mm)
- Per la messa a fuoco automatica, fare doppio clic sul pulsante laterale dell'add-on per far toccare alla sonda il materiale da incidere.
4. Anteprima della telecamera:
Visualizzare in anteprima l'intervallo del materiale da incidere.
5. Modificare l'oggetto da incidere.
6. Regolare i parametri ed eseguire l'attività:
Il modulo laser a diodo deve funzionare con una potenza superiore, altrimenti non può incidere il materiale.
In generale, si consiglia di utilizzare una potenza del 100% e una velocità di 4~10mm/s quando si incide l'acciaio inossidabile.
L'effetto di incisione reale è soggetto ai risultati dei tuoi test.
Il modulo laser a diodi non produce luce.
Possibili cause:
-
Beam Studio non ha abilitato il modulo laser a diodi secondo i passaggi precedenti.
-
L'impostazione "Power Rate" sulla macchina è troppo bassa, si prega di regolarla al valore predefinito di 1.0.
-
Il modulo laser a diodi non è acceso:
In caso contrario, andare alla pagina "MAINTAIN" e fare clic sul pulsante "Cam Led". Se la ventola inizia a funzionare, significa che il diodo è acceso. (Il pulsante "Cam Led" è l'interruttore del modulo laser a diodi.)
*Se i passaggi precedenti non risolvono il problema, si prega di contattare il team di assistenza clienti.
