beamo - Installazione dell'add-on di autofocus

 Per la vostra sicurezza, si prega di spegnere la macchina e scollegarla.

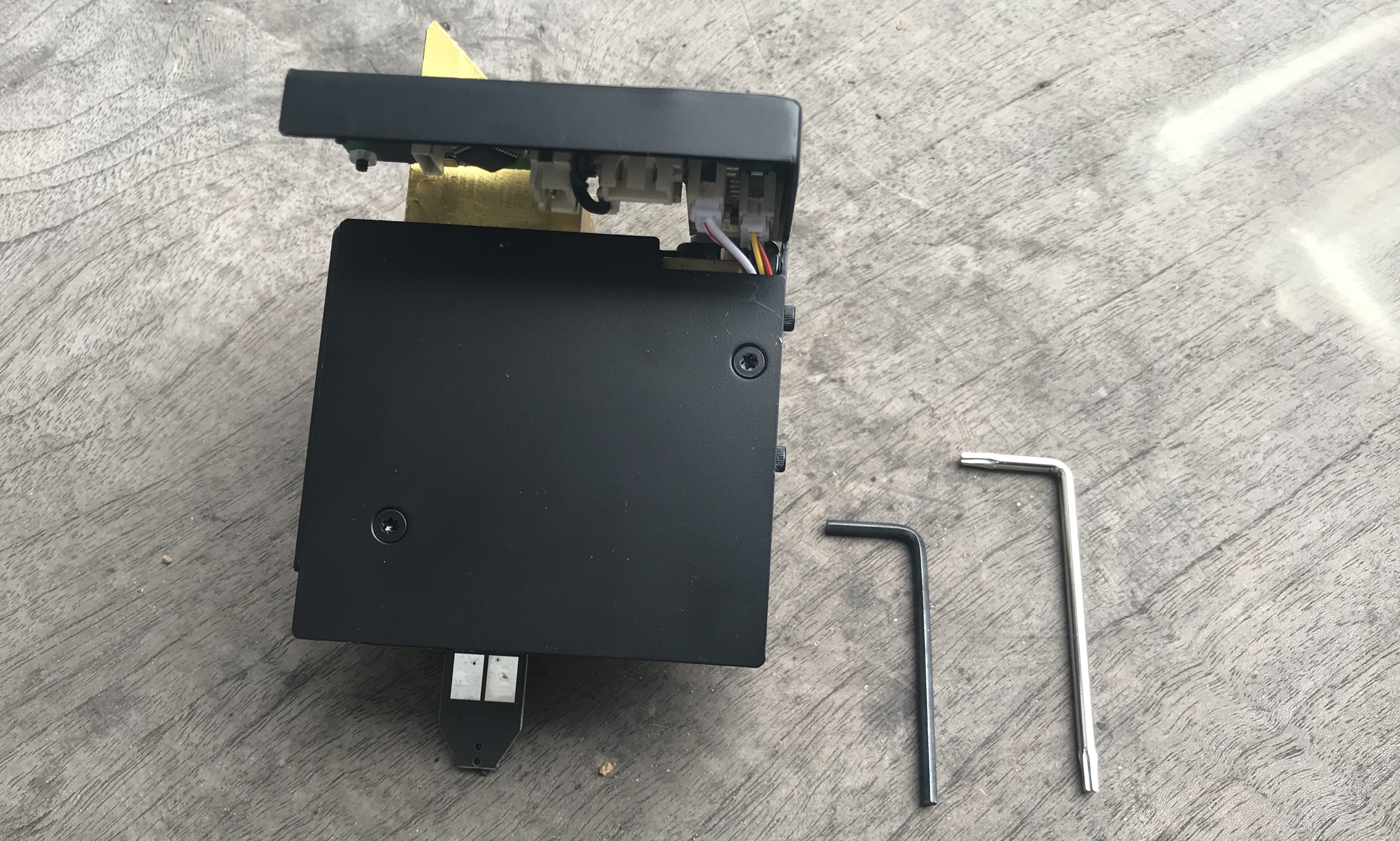

①Accessorio di messa a fuoco automatica ②Chiave a brugola ③Chiave a stella(Nella confezione originale di beamo)

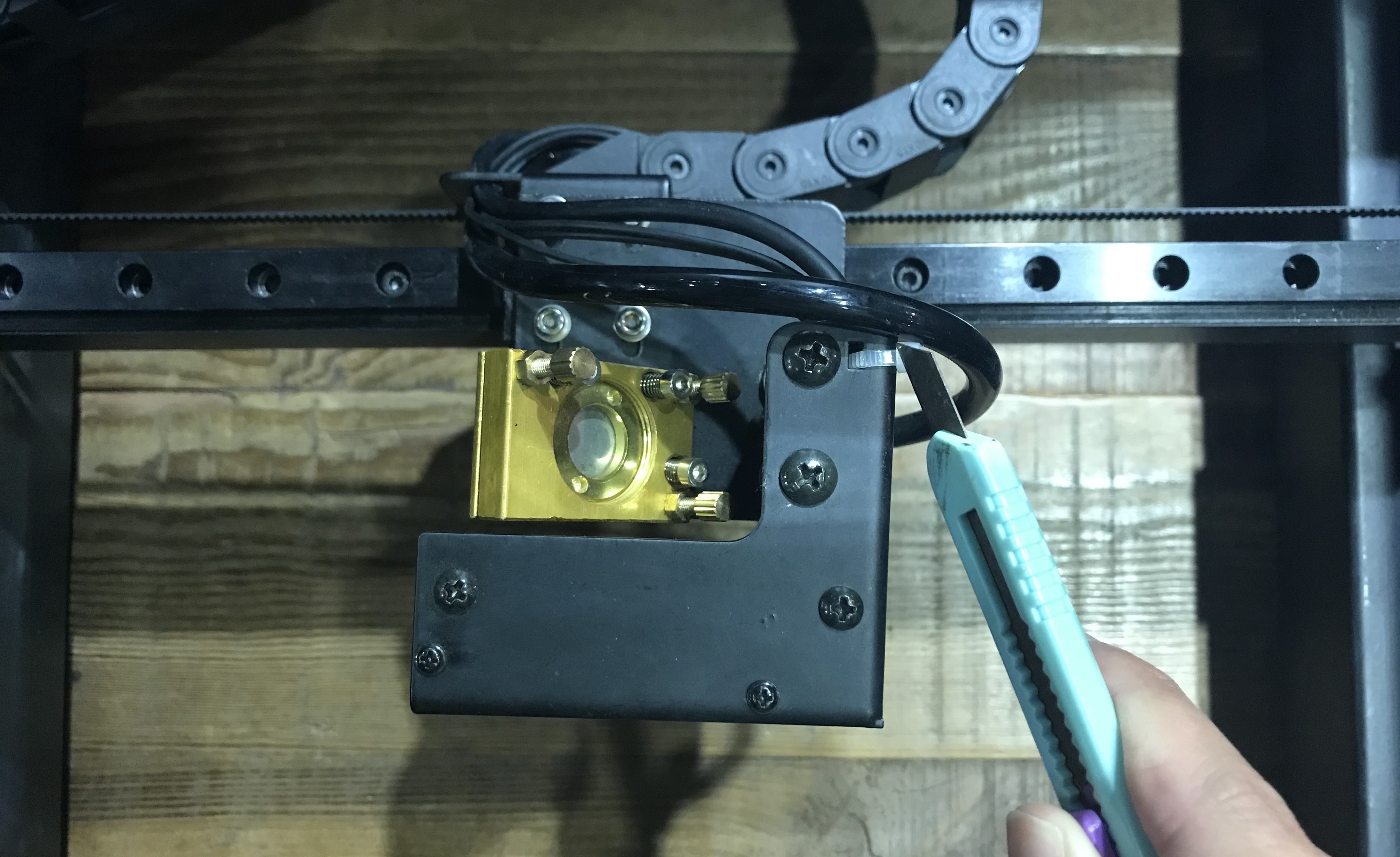

1. Tagliare la fascetta di plastica che trattiene il cavo.

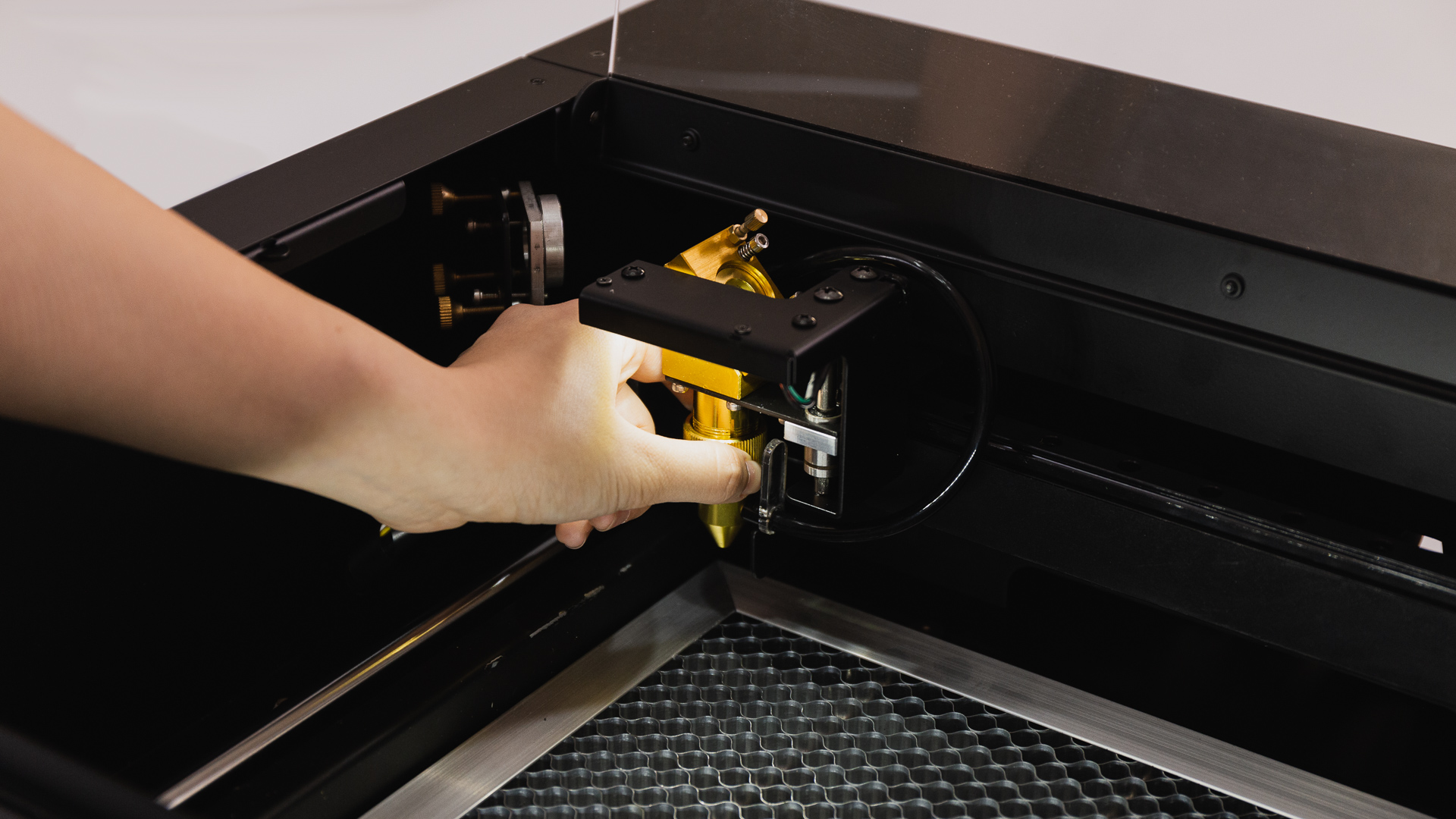

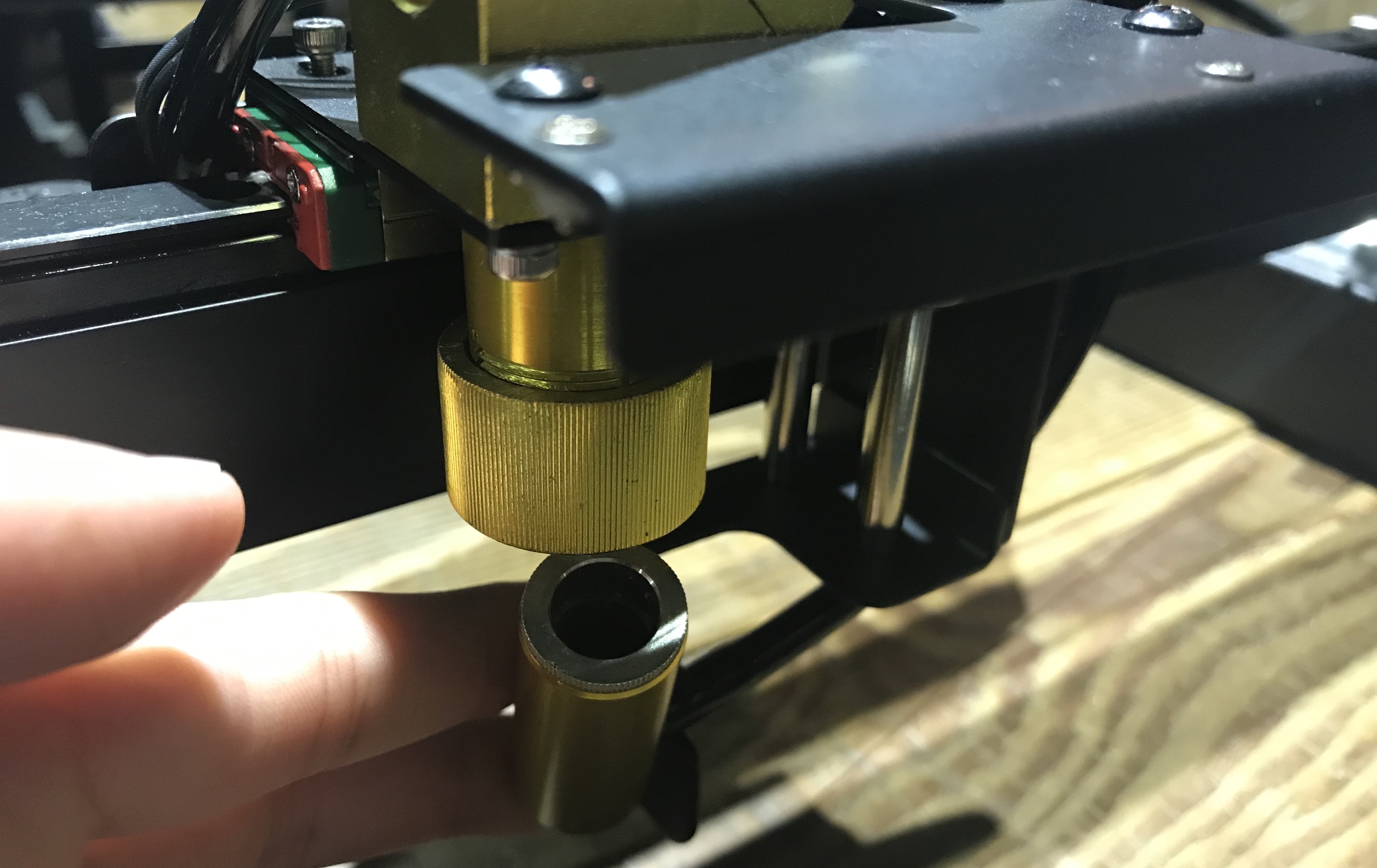

2. Allentare l'anello di messa a fuoco della testa laser e rimuovere la testa laser.

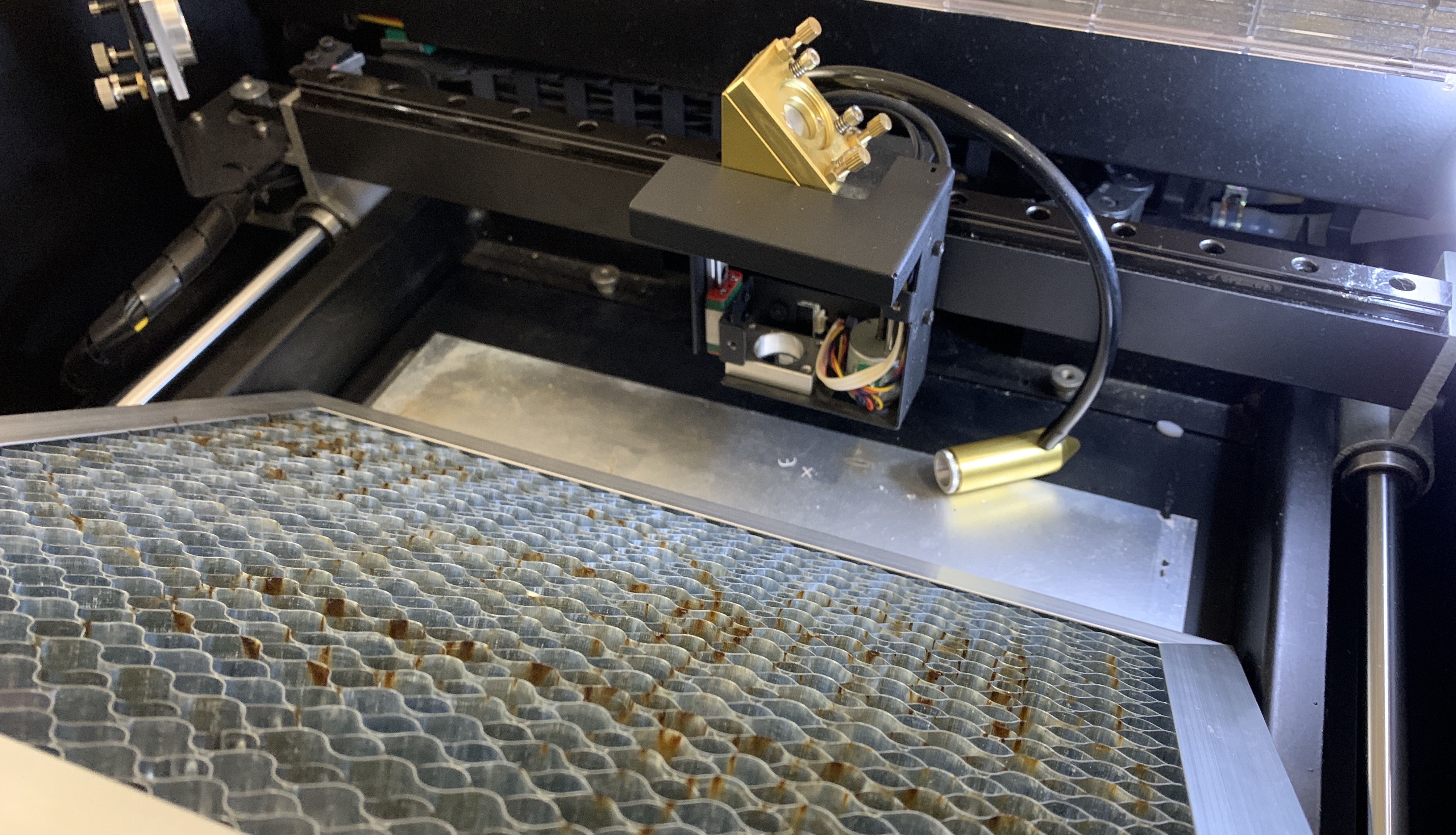

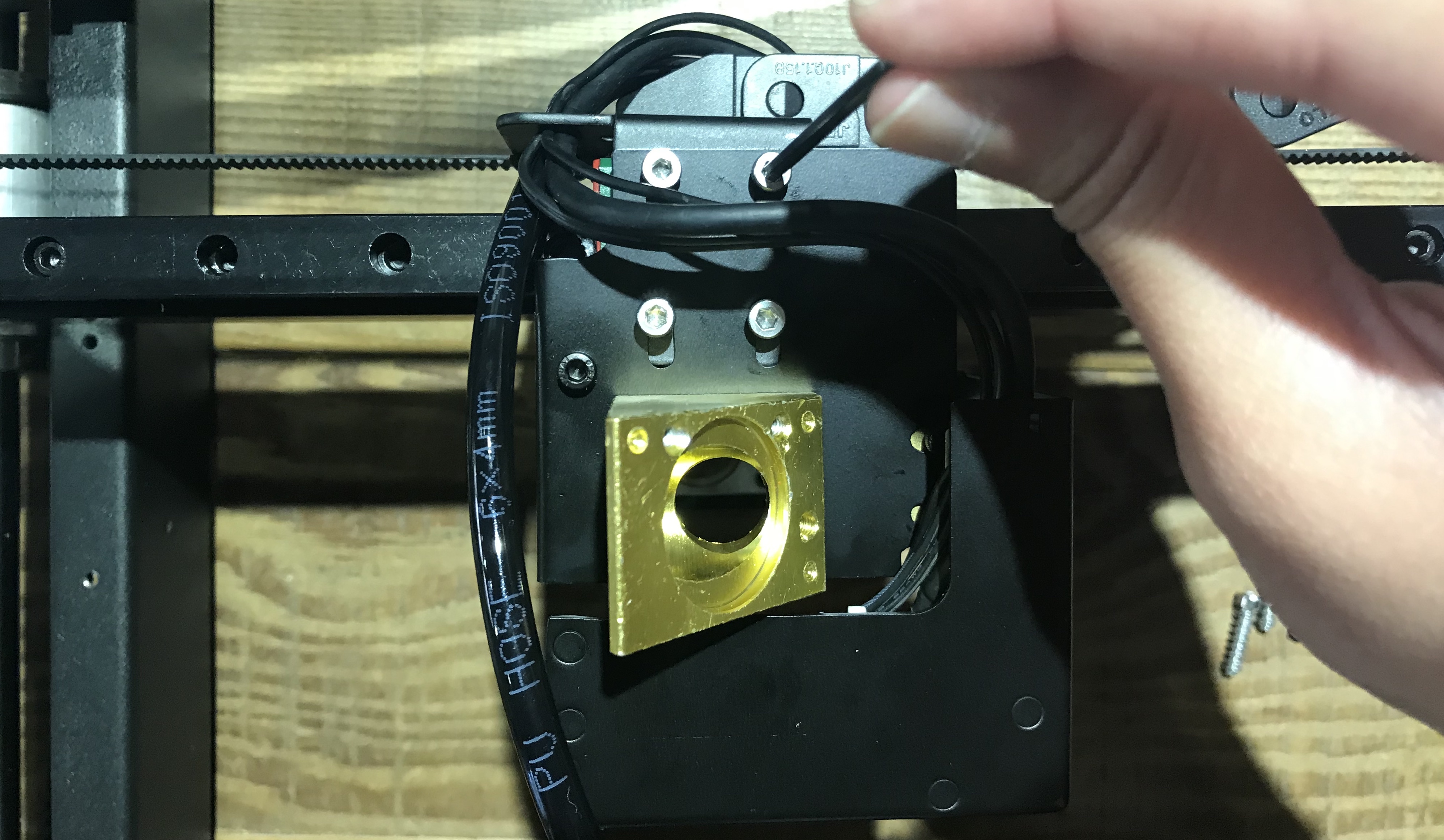

3. Allentare le 4 viti che fissano il modulo laser alla guida con la chiave a brugola.

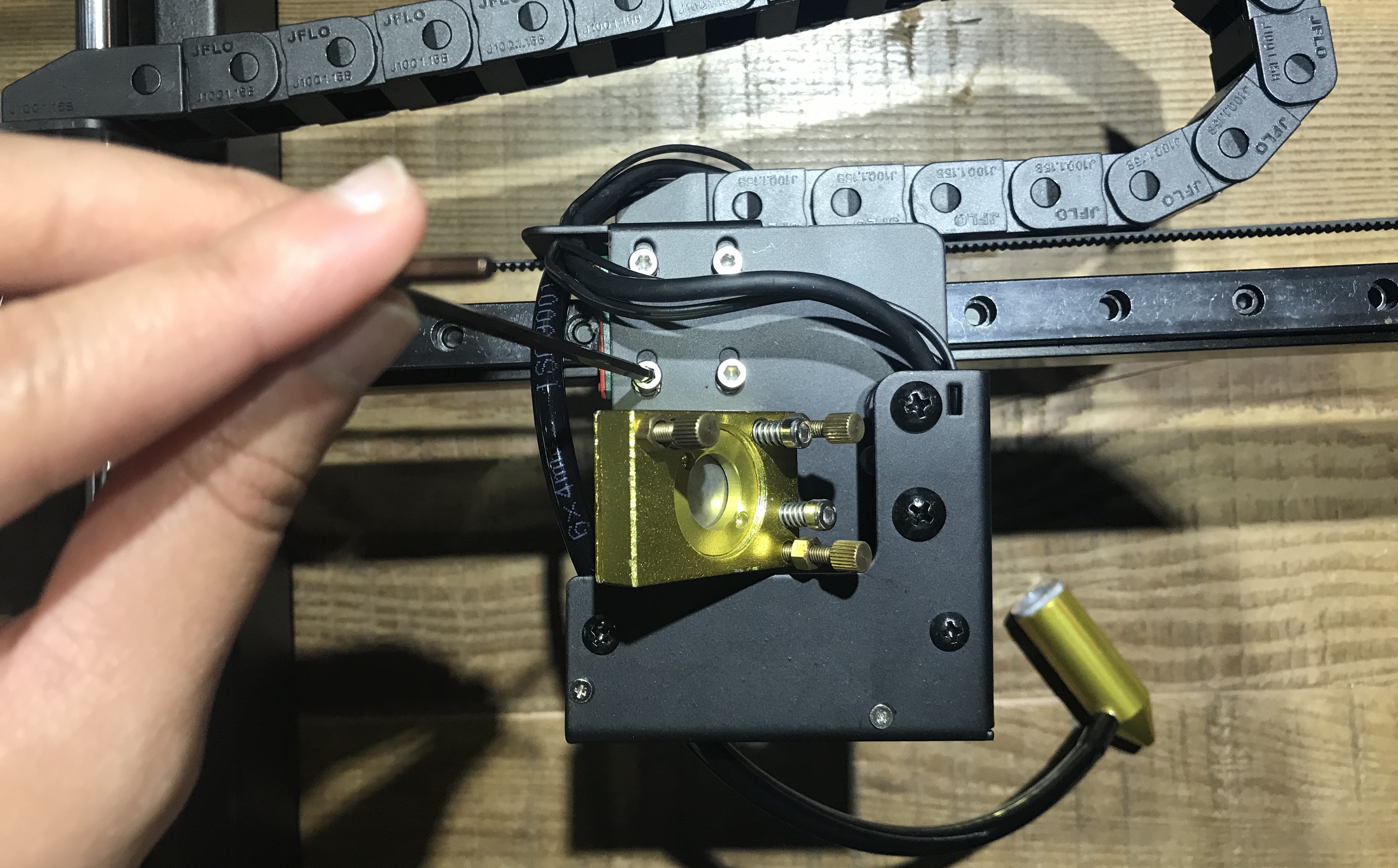

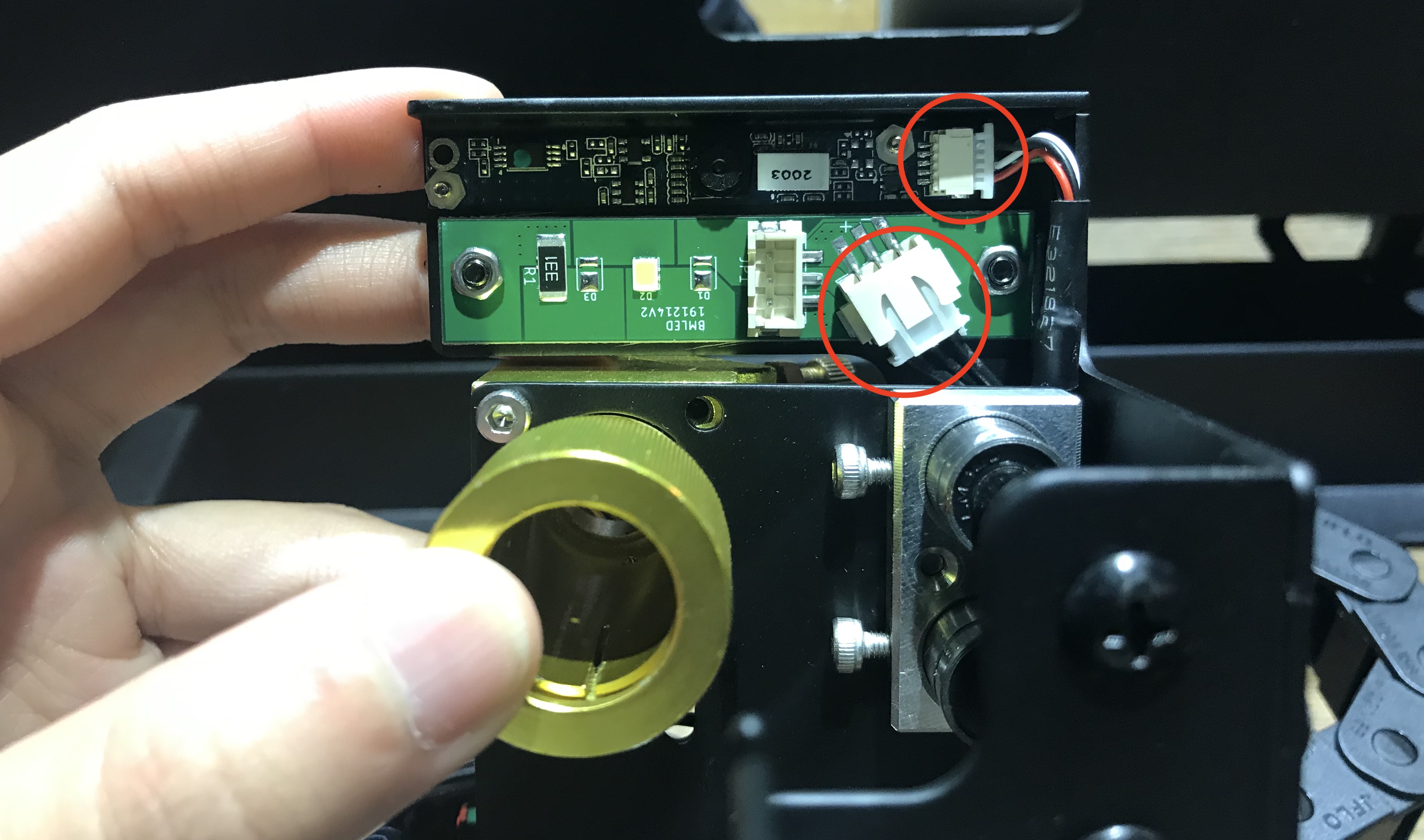

4. Rimuovere sia il cavo della fotocamera che il filo del LED.

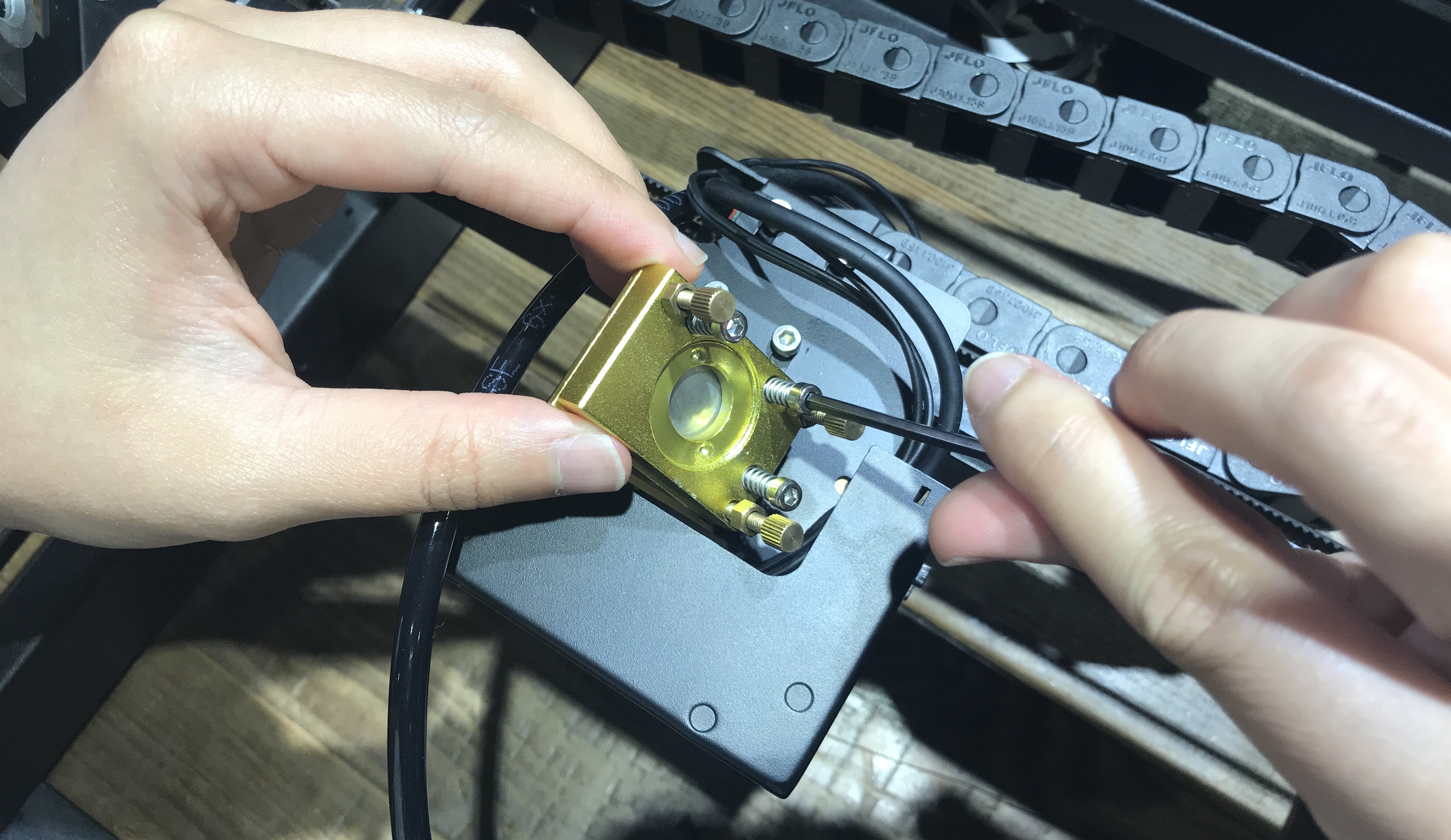

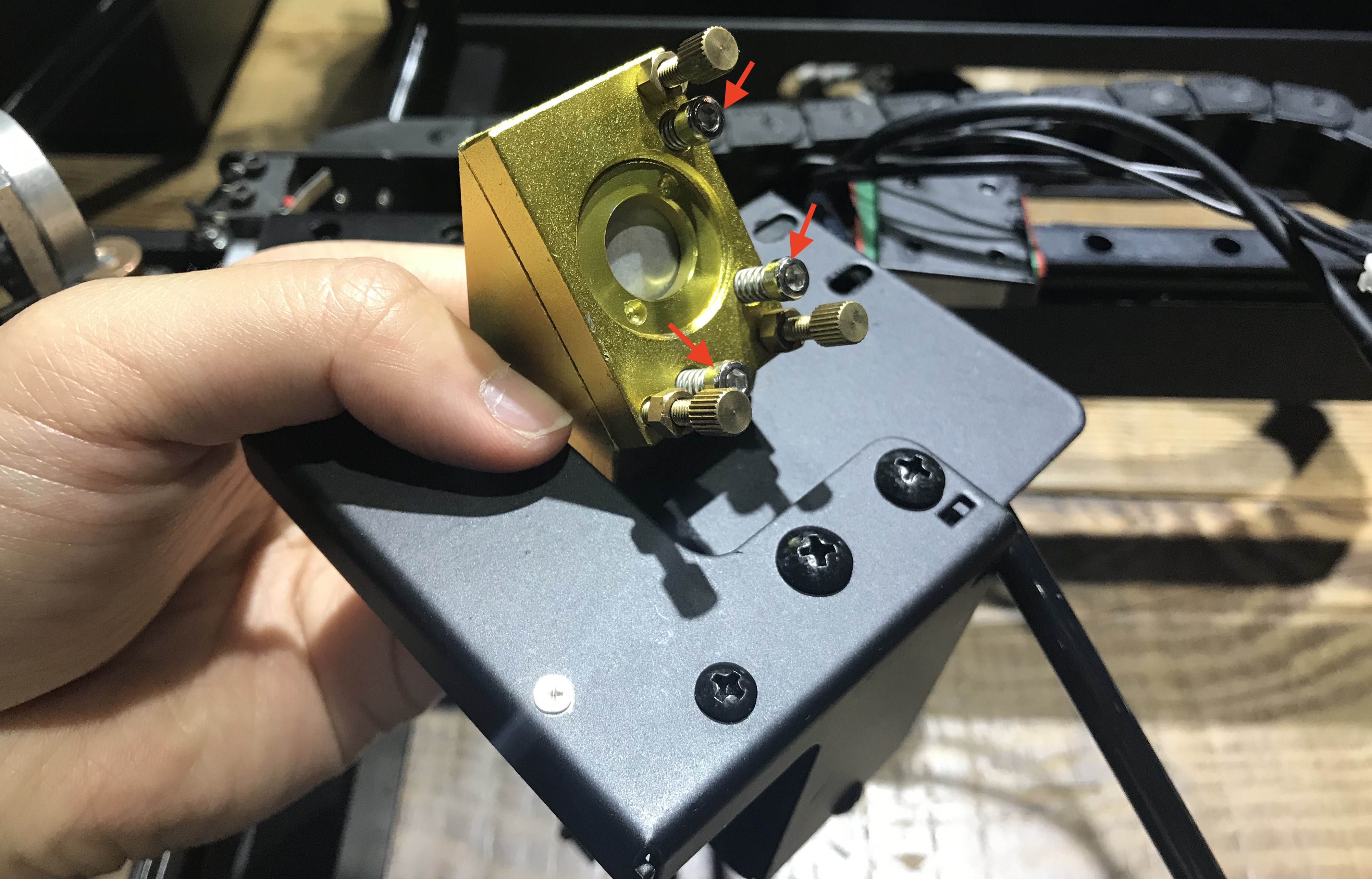

5. Rimuovere il terzo specchio di riflessione con la chiave a brugola.

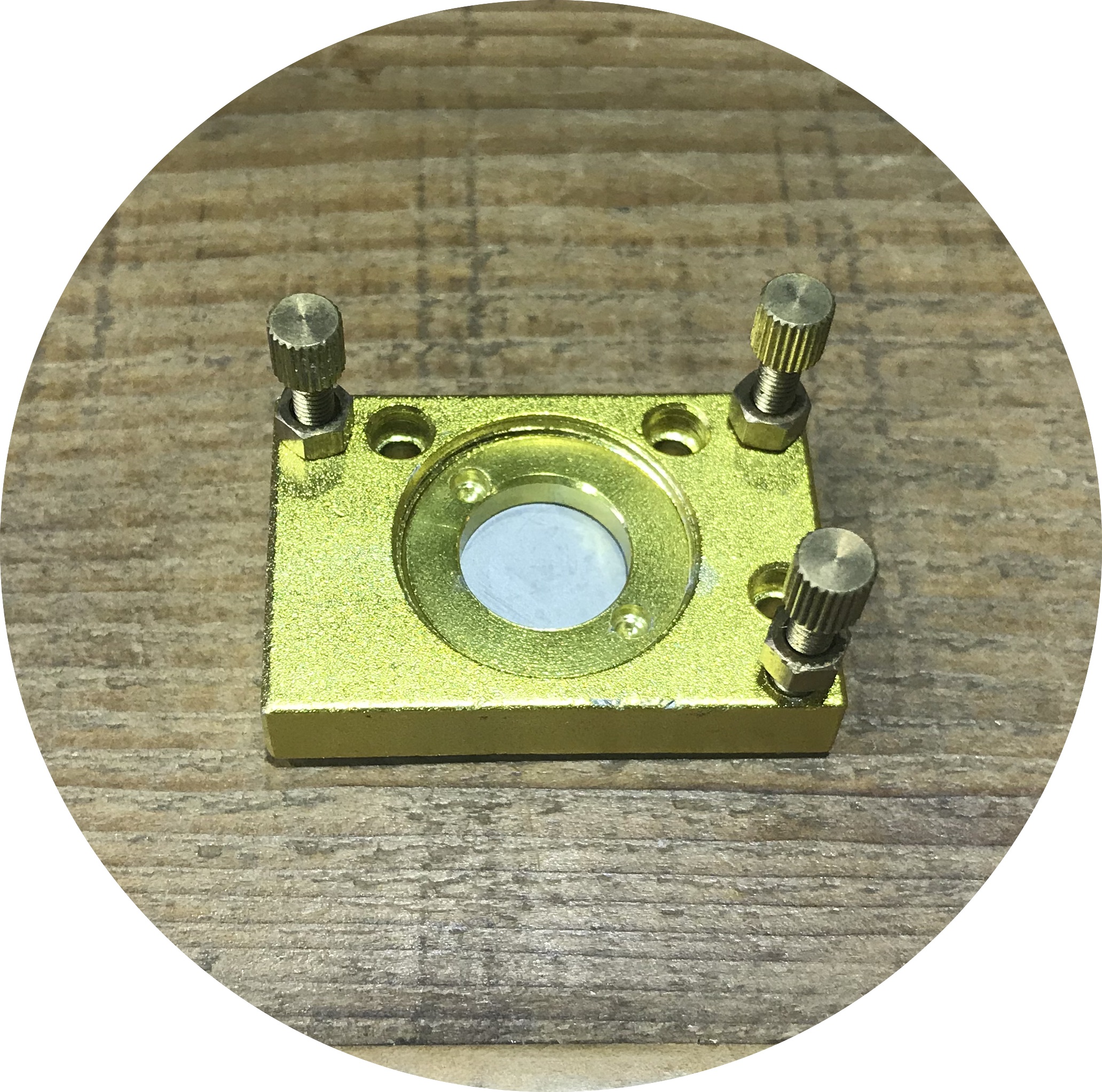

▲Terzo specchio di riflessione

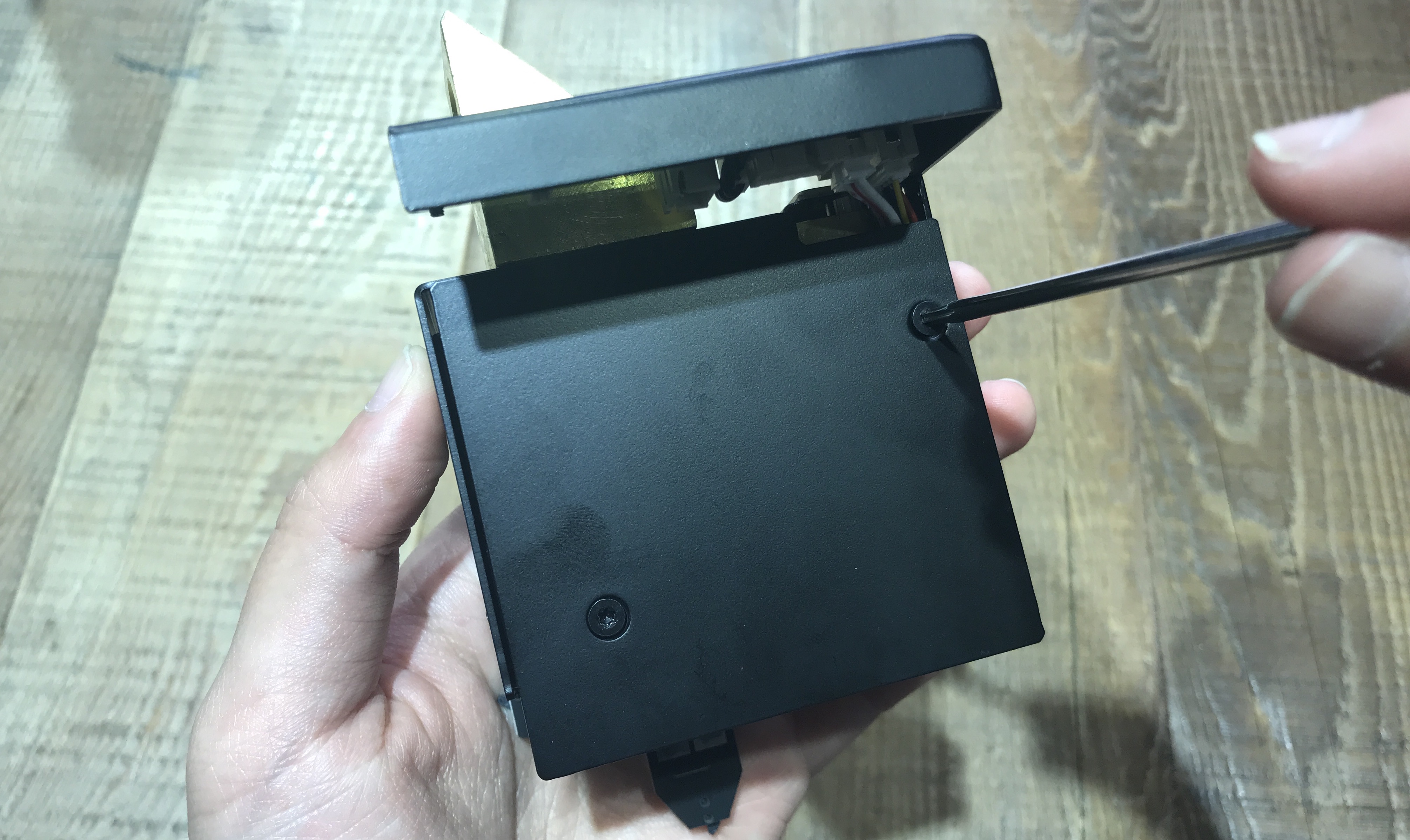

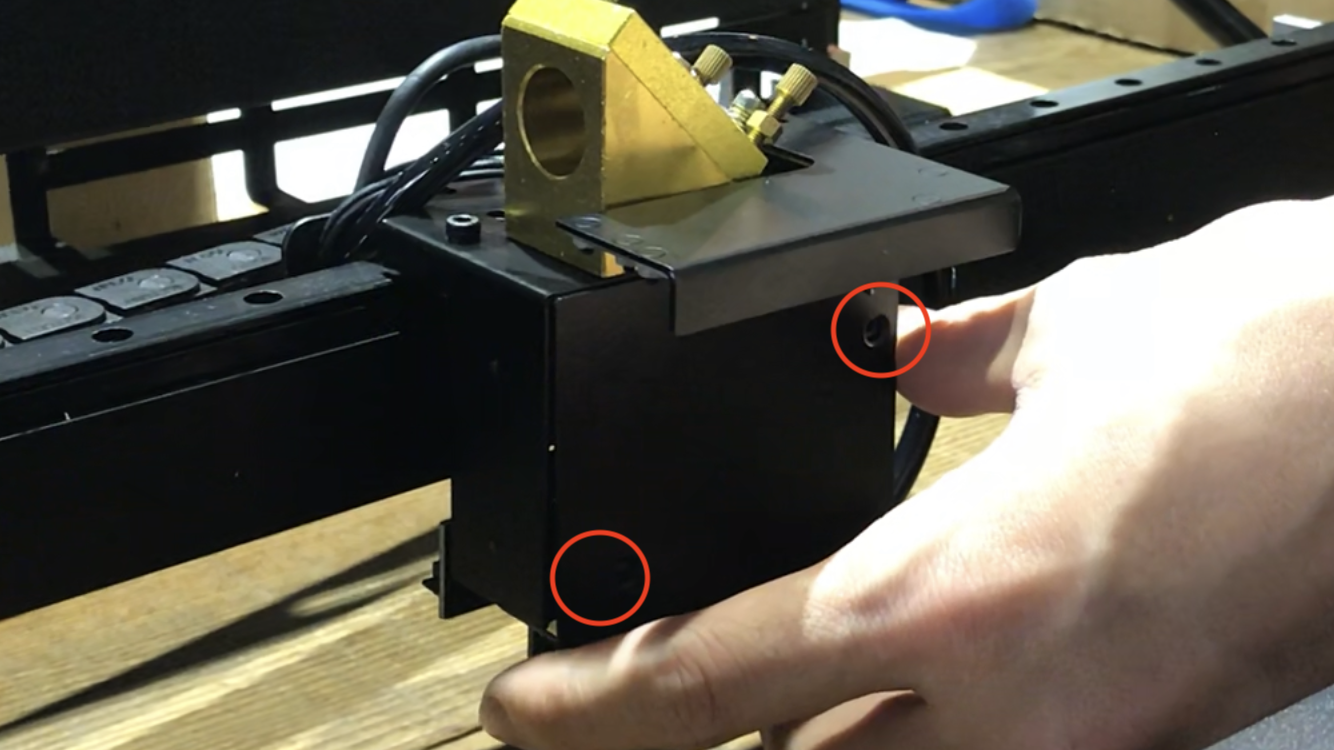

6. Rimuovere le due viti sull'autofocus

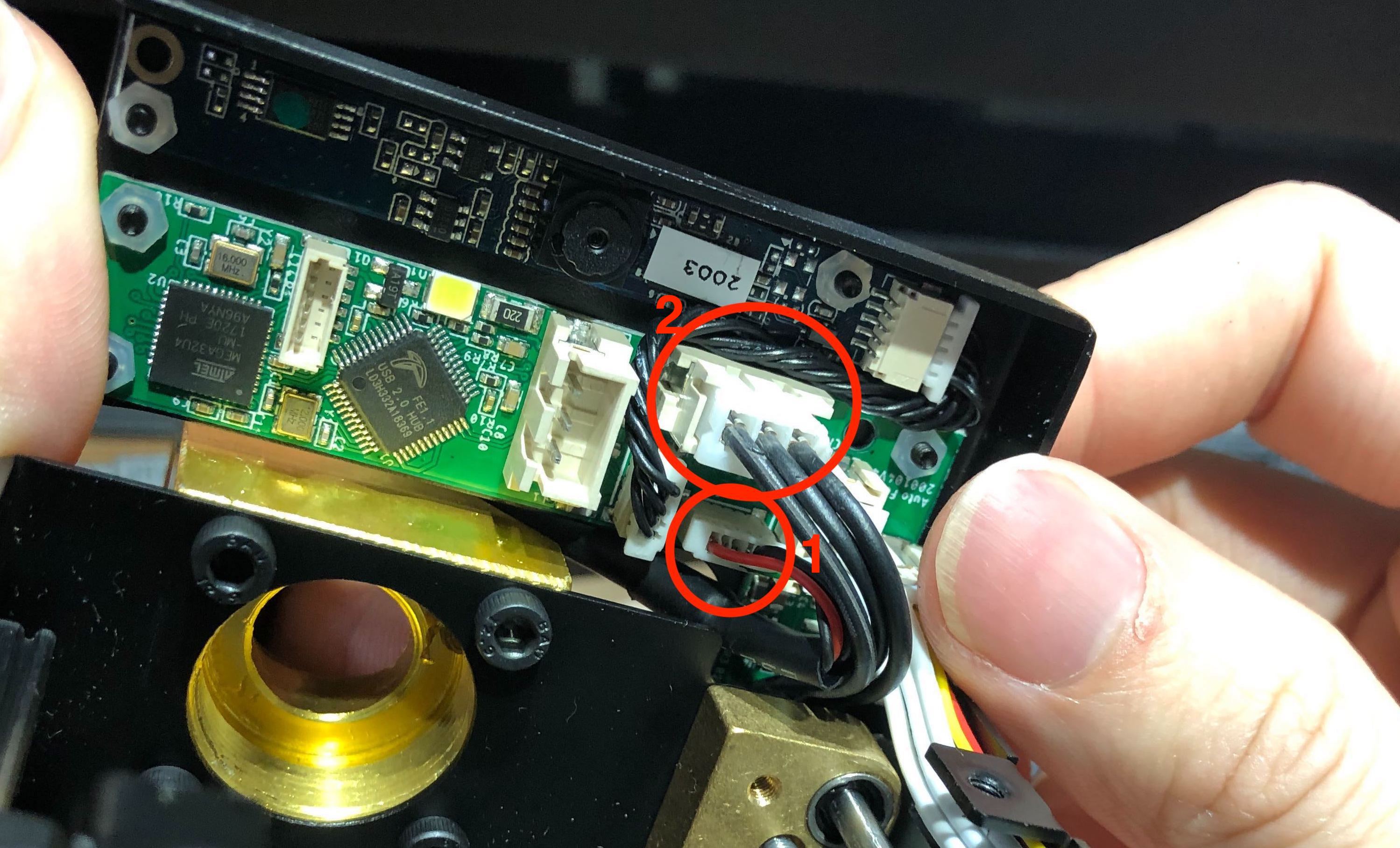

7. Collegare il cavo della fotocamera e il filo del LED nel Cerchio 1 e nel Cerchio 2.
(Suggerimento: collegare prima il cavo della fotocamera, poi il filo del LED)

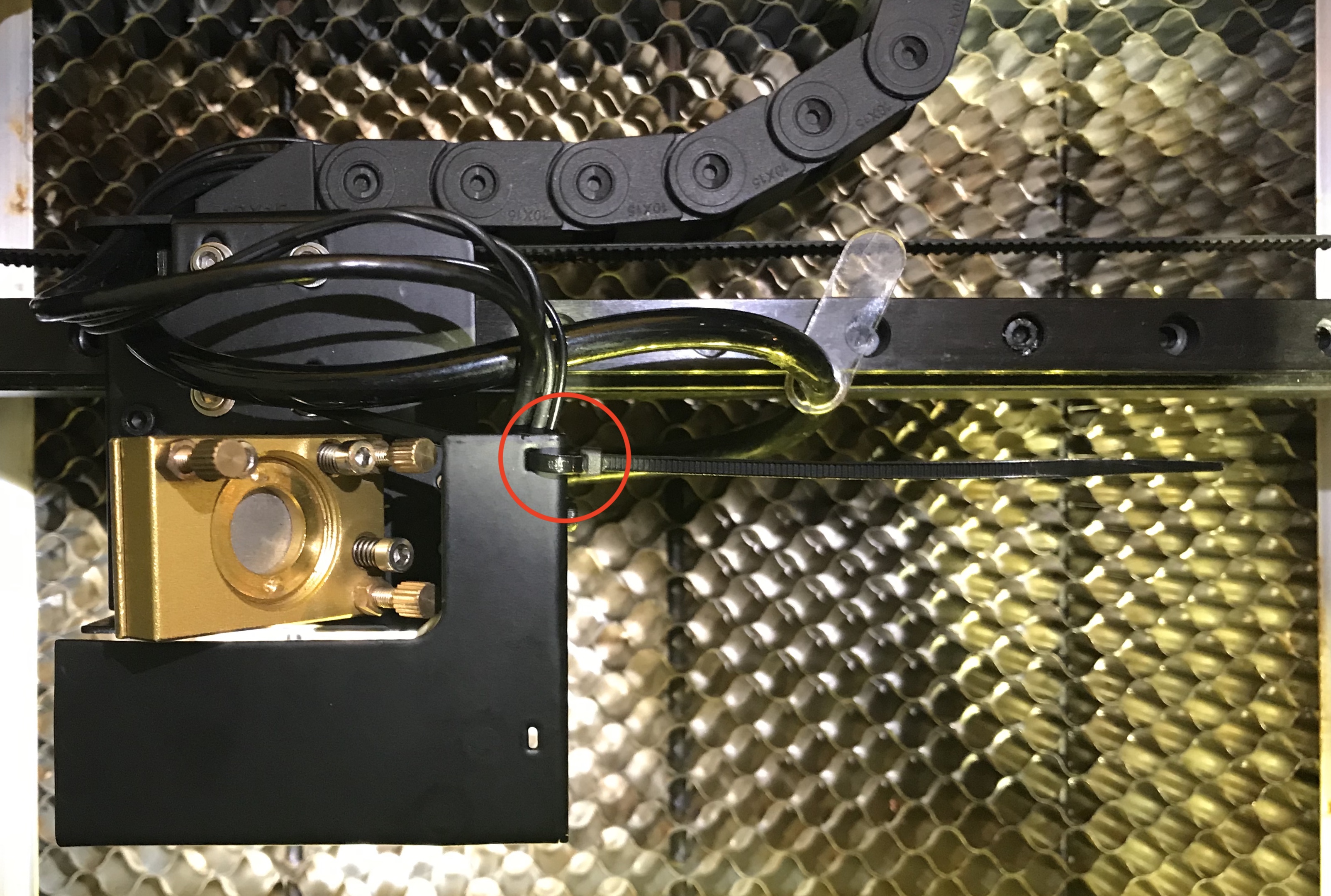

8. Raccogliere i fili di lato e fissarli con la fascetta di plastica.

9. Riposizionare il modulo di messa a fuoco automatica sulla guida stringendo le quattro viti con la chiave a brugola.

10. Bloccare nuovamente il terzo specchio di riflessione.
(Suggerimento: Non serrare completamente le viti, a metà dovrebbe essere sufficiente)

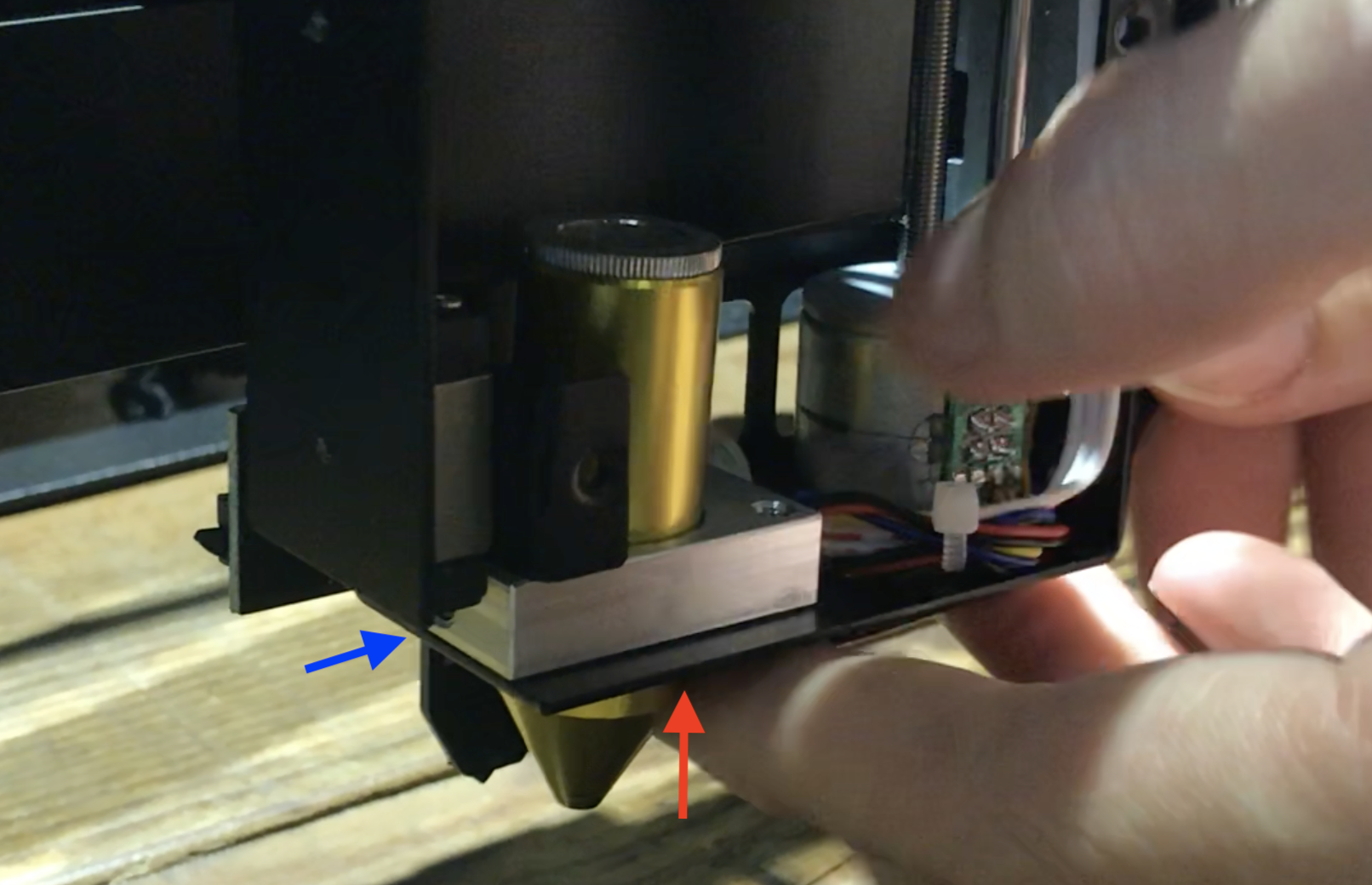

11. Estrarre il nido d'ape e spingere la testa del laser completamente verso l'alto (vedere la freccia rossa nell'immagine) e bloccare nuovamente la testa del laser, la vite si trova a sinistra. (vedere la freccia blu nell'immagine)

12. Avviare la macchina. E riposizionare il nido d'ape dopo che la testa del laser si solleva.

13. Verificare che il percorso ottico sia allineato. Consultare la guida all'allineamento del percorso ottico guida.

14. Bloccare nuovamente le viti del modulo di messa a fuoco automatica.

15. Per iniziare a utilizzare la messa a fuoco automatica, fare riferimento a Utilizzo del modulo di messa a fuoco automatica per le impostazioni di base in Beam Studio.

 Promemoria: NON premere Cam Led dopo aver installato la messa a fuoco automatica.

Il LED della fotocamera si accenderà automaticamente una volta accesa la macchina. Premendo Cam Led non si spegnerà il LED della fotocamera, ma si interromperà l'alimentazione che avrebbe dovuto far funzionare la messa a fuoco automatica. Pertanto, la testa del laser non si muoverà affatto e sarà necessario premere nuovamente Cam Led per accendere l'alimentazione.

Vedi successivo: Guida all'uso della messa a fuoco automatica
