Frequenza / Tempistica Consigliata
2. Dopo la sostituzione del tubo laser.
3. Per la manutenzione regolare, si consiglia di controllare una volta al mese.
4. Problemi di taglio o incisione.
Questa pagina è applicabile anche alla serie Beambox.

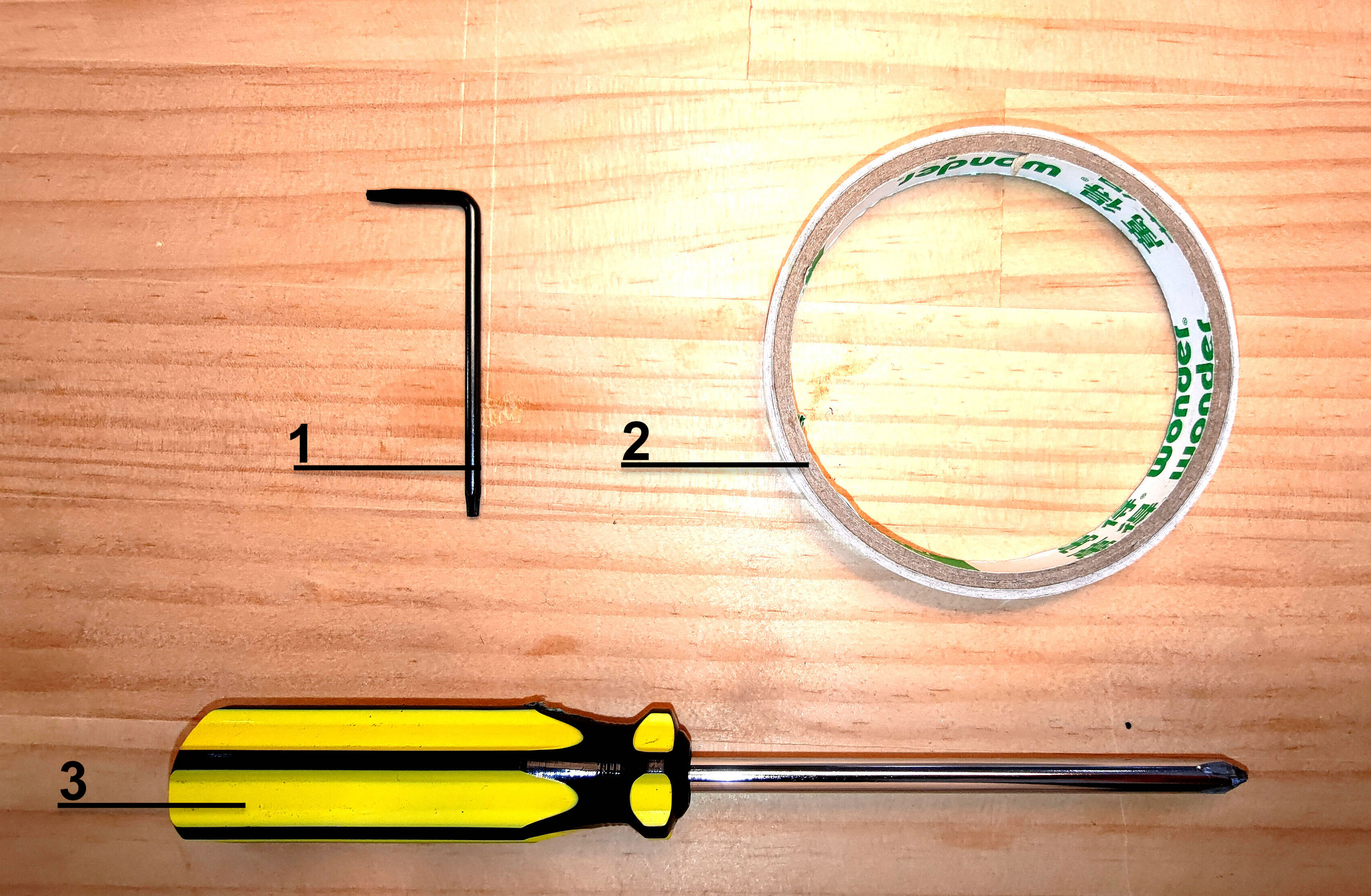

1｜Cacciavite Torx (Per Hexa)
2｜Nastro biadesivo
3｜Cacciavite a croce (Per Beambox)
Passo 2 - Impara come creare un impulso
A. Accendi la macchina.
B. Chiudi il coperchio.
C. Entra in modalità Manutenzione e attendi fino al completamento del processo di homing.
D. Trova il pulsante Impulso.
E. Una pressione = un impulso, due pressioni = due impulsi e così via.
⚠︎ Si prega di creare sempre impulsi quando il coperchio è chiuso.
Passo 3 - Apri il coperchio posteriore
HEXA:
Utilizzare il cacciavite Torx per svitare queste due viti sui lati della macchina, dopodiché il coperchio posteriore può essere aperto.
Beambox:
Utilizzare il cacciavite Phillips per svitare la vite sopra la ventola sul retro della macchina, dopodiché il coperchio posteriore può essere aperto.
Passo 4 - Imparare le posizioni
Si prega di familiarizzare con le posizioni:
- Primo specchio riflettente
- Secondo specchio riflettente
- Terzo specchio riflettente
- 7 posizioni del piano di lavoro a cui la testa laser verrà spostata durante il controllo.
Passo 5 - Pulisci tutti gli specchi e le lenti di focalizzazione
Si prega di seguire le istruzioni nel link sottostante per pulire tutti gli specchi e le lenti.
- HEXA: 4-6 Pulizia di specchi e lenti
- Beambox: 5-4 Pulizia di specchi e lenti
Passo 6 - Controlla il punto laser sul 1° specchio
Questo passaggio serve per verificare se il tubo laser e la macchina sono in buone condizioni.
Panoramica dei passi:
Passo 6-1 - Applicazione del nastro adesivo e creazione di impulsi

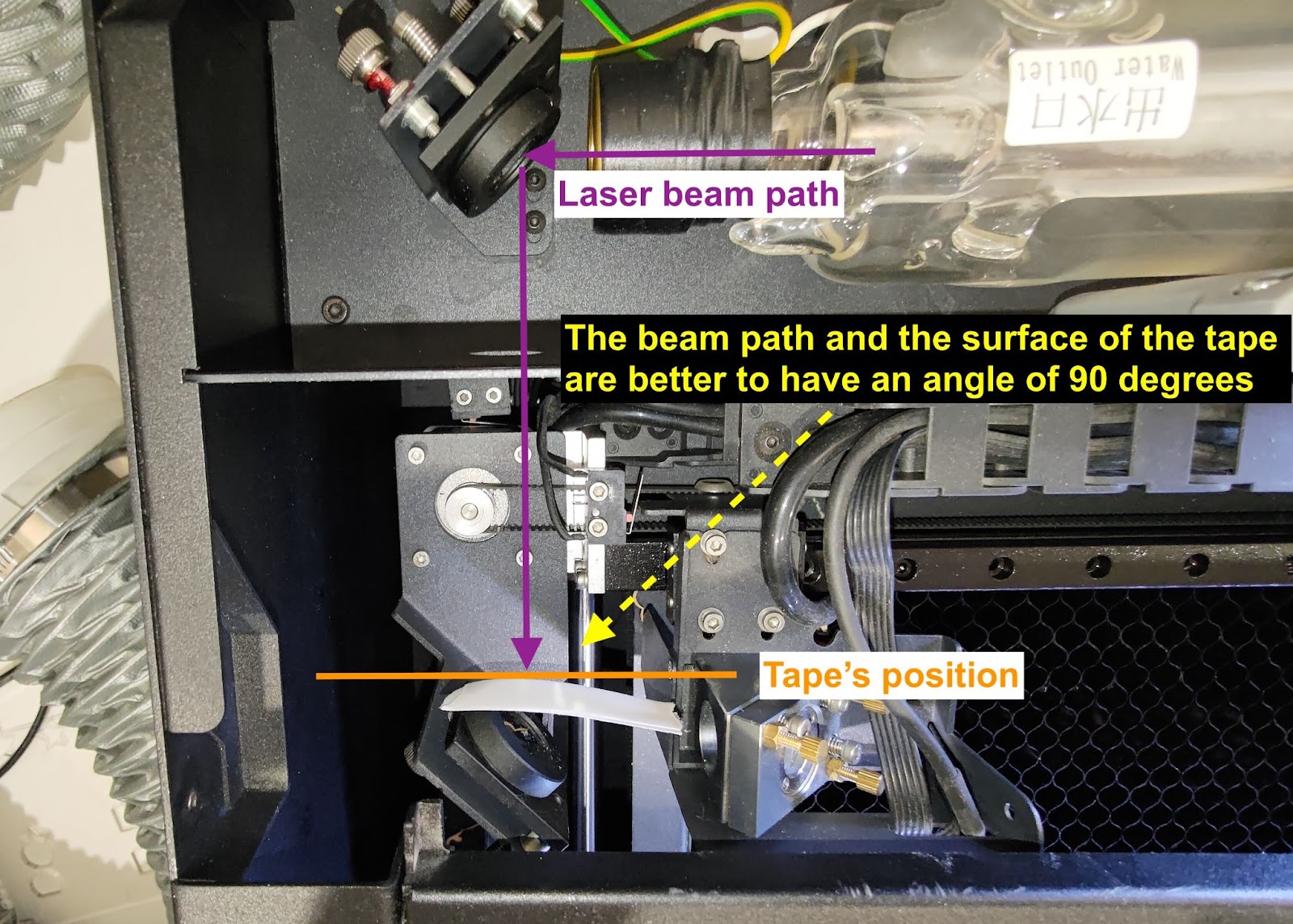

Applicare un nastro biadesivo a due strati sul 1° specchio, chiudere il coperchio posteriore, e generare cinque impulsi.
Passo 6-2 - Controlla laLa forma del punto sul nastro
La forma è ottimale quando è il più rotonda possibile, e il primo pezzo di nastro biadesivo davanti dovrebbe essere bruciato.
Esempio buono
Esempi negativi:
Passo 6-3 - Rimuovi il nastro dal 1° specchio
Metti il nastro del 1° specchio su un pezzo di carta. Annota la posizione e il numero di impulsi come nella foto qui sotto.
Passo 6-4 - Risoluzione dei problemi e segnalazione
Se il tuo punto non è rotondo, non è forte o è simile agli esempi negativi sopra, aumenta il tasso di potenza a x2.0 e vedi se migliora:
-
Se il punto diventa più forte, indica che il tubo laser potrebbe essere deteriorato, puoi ancora completare il processo con un tasso di potenza aumentato, oppure puoi contattare il tuo rivenditore locale affermando che il tubo potrebbe essersi deteriorato.
-
Se il punto non diventa più forte o ha ancora una forma strana, contatta il tuo rivenditore locale per ulteriore assistenza.
(Per favore, condividi la foto del risultato del tuo impulso sul 1° specchio con il tuo rivenditore.)
Passo 7 - Controlla il percorso dal 1° al 2° specchio
Questo passaggio serve per verificare se il percorso è allineato dal 1° specchio al 2° specchio.
Panoramica dei passi:
Passo 7-1 - Crea il primo punto per la posizione in alto a sinistra
Posiziona un nastro a due strati sul 2° specchio e sposta la testa nell' angolo in alto a sinistra.
Effettua tre impulsi per creare il primo punto.

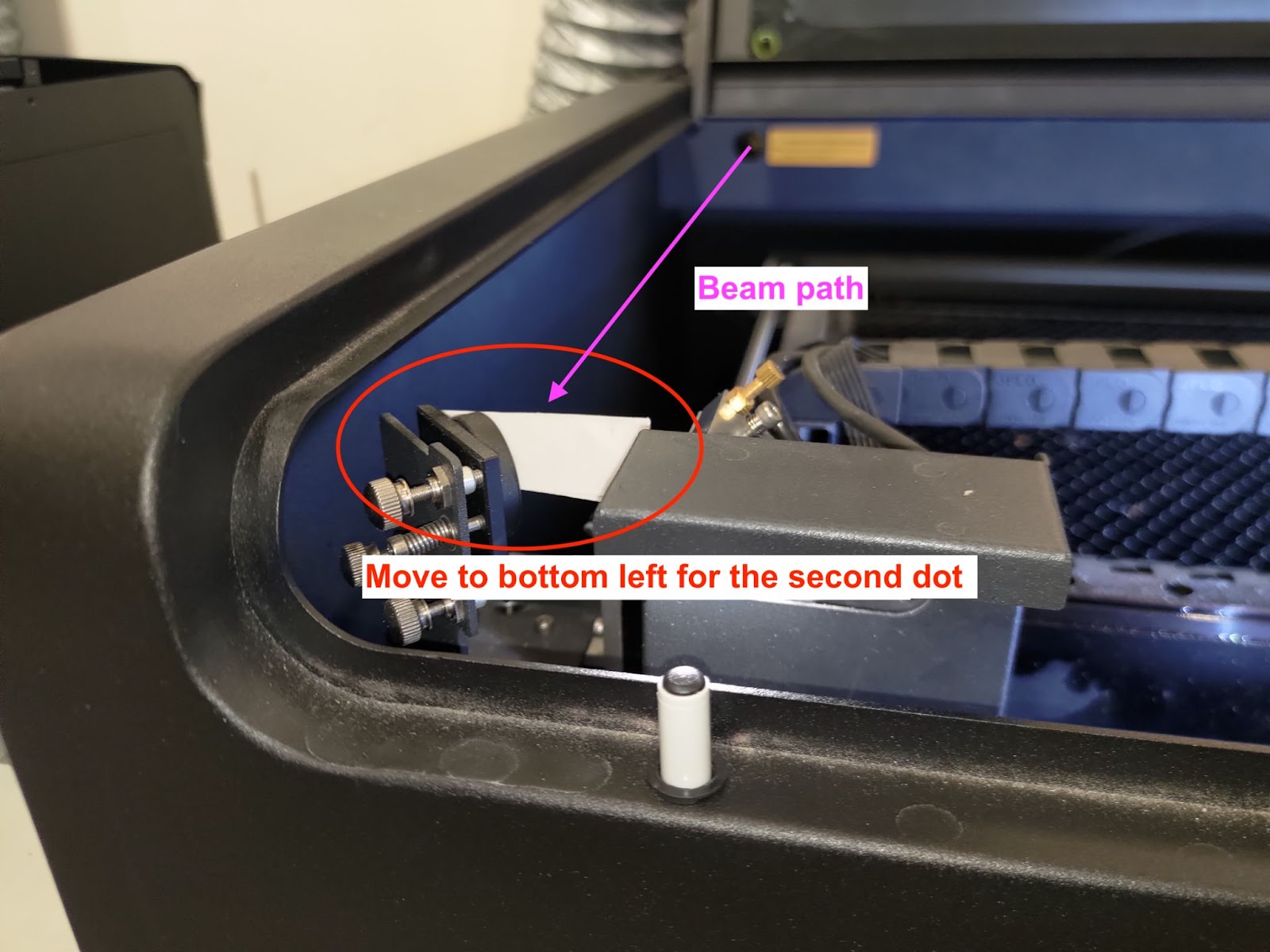

Passo 7-2 - Crea il secondo punto per la posizione in basso a sinistra
Mantieni lo stesso nastro sul 2° specchio e sposta la testa nell' angolo in basso a sinistra.
Effettua 3 impulsi per creare il secondo punto.
Se non c'è alcun punto nella posizione in basso a sinistra, indica che il percorso è disallineato in modo significativo.
Fai riferimento al link per riallineare il percorso ottico. [4-8 Allineamento del percorso ottico]

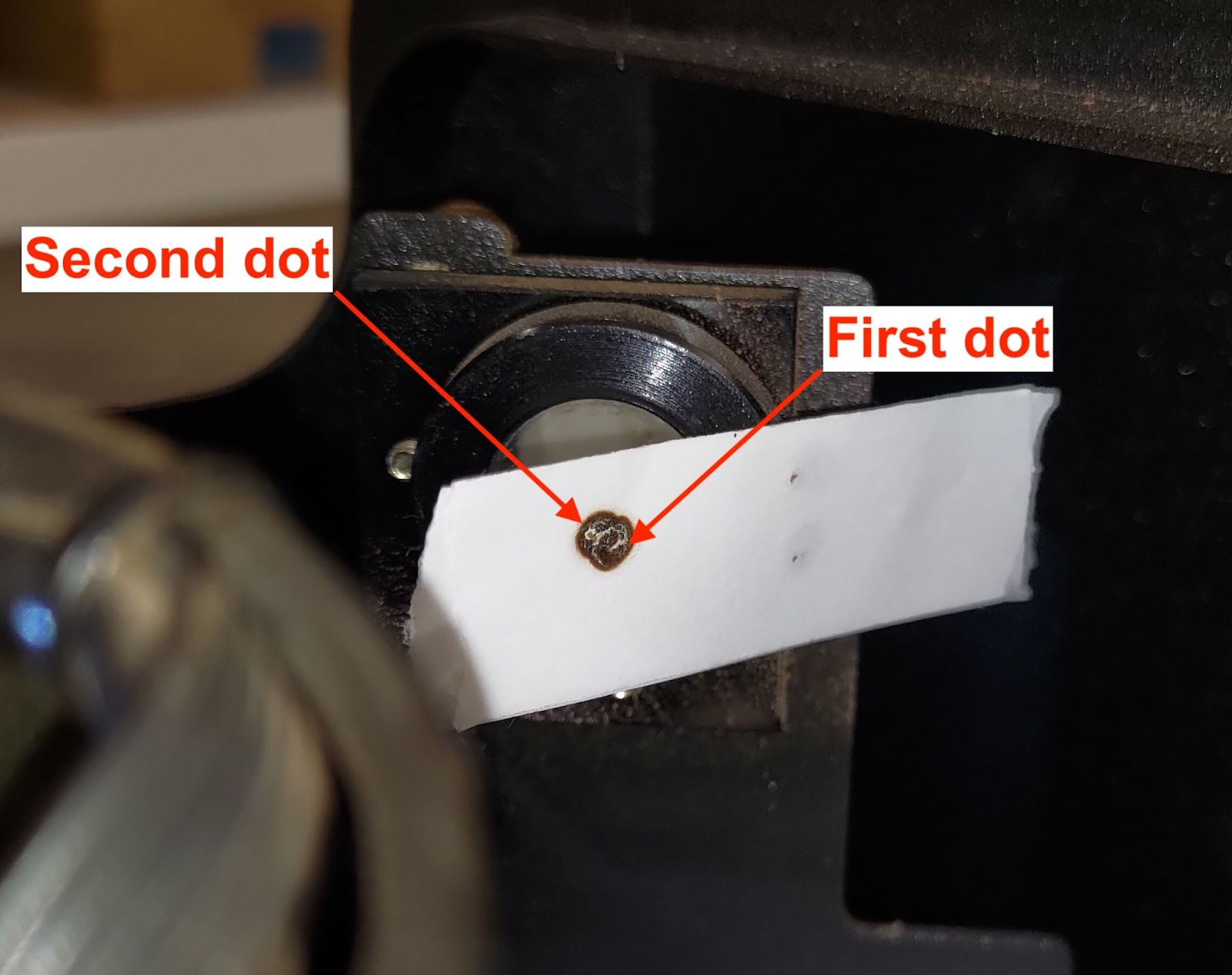

Passo 7-3 - Verifica se il primo e il secondo punto si sovrappongono
Se i tuoi punti si sovrappongono perfettamente, come nella foto qui sotto, indica che il percorso è allineato correttamente.
Se non si sovrappongono, come nei cattivi esempi qui sotto, indica che dal 1° specchio al 2° specchio, il percorso ottico è disallineato e il 1° specchio deve essere regolato.
Fai riferimento al link per riallineare il percorso ottico. [4-8 Allineamento del percorso ottico]

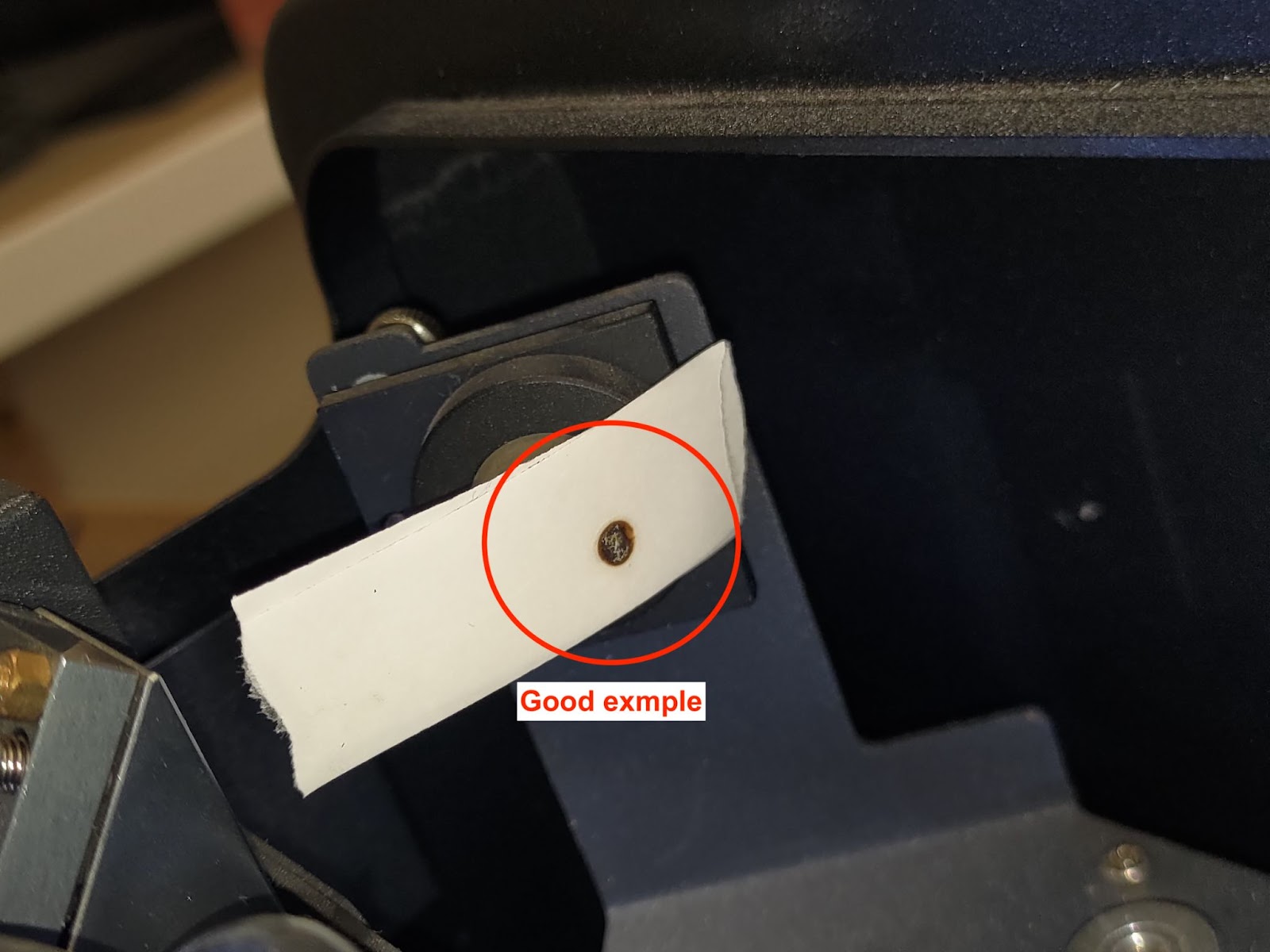

Buon esempio:
Cattivo esempio:
Passo 7-4 - Rimuovi il nastro dal 2° specchio
Metti il 2° specchio nastro sulla carta. Annota la posizione e il numero di impulsi come nella foto qui sotto.
Passo 8 - Controlla il percorso dal 2° al 3° specchio
Questo passaggio serve per verificare se il percorso è allineato dal 2° specchio al 3° specchio.
Panoramica dei passi:
Passo 8-1 - Crea il primo punto per la posizione centrale sinistra
Posiziona un nastro a due strati sul 3° specchio e sposta la testa nella posizione centrale-sinistra .
Effettua 3 impulsi per creare il primo punto.
Passo 8-2 - Crea il secondo punto per la posizione centrale destra

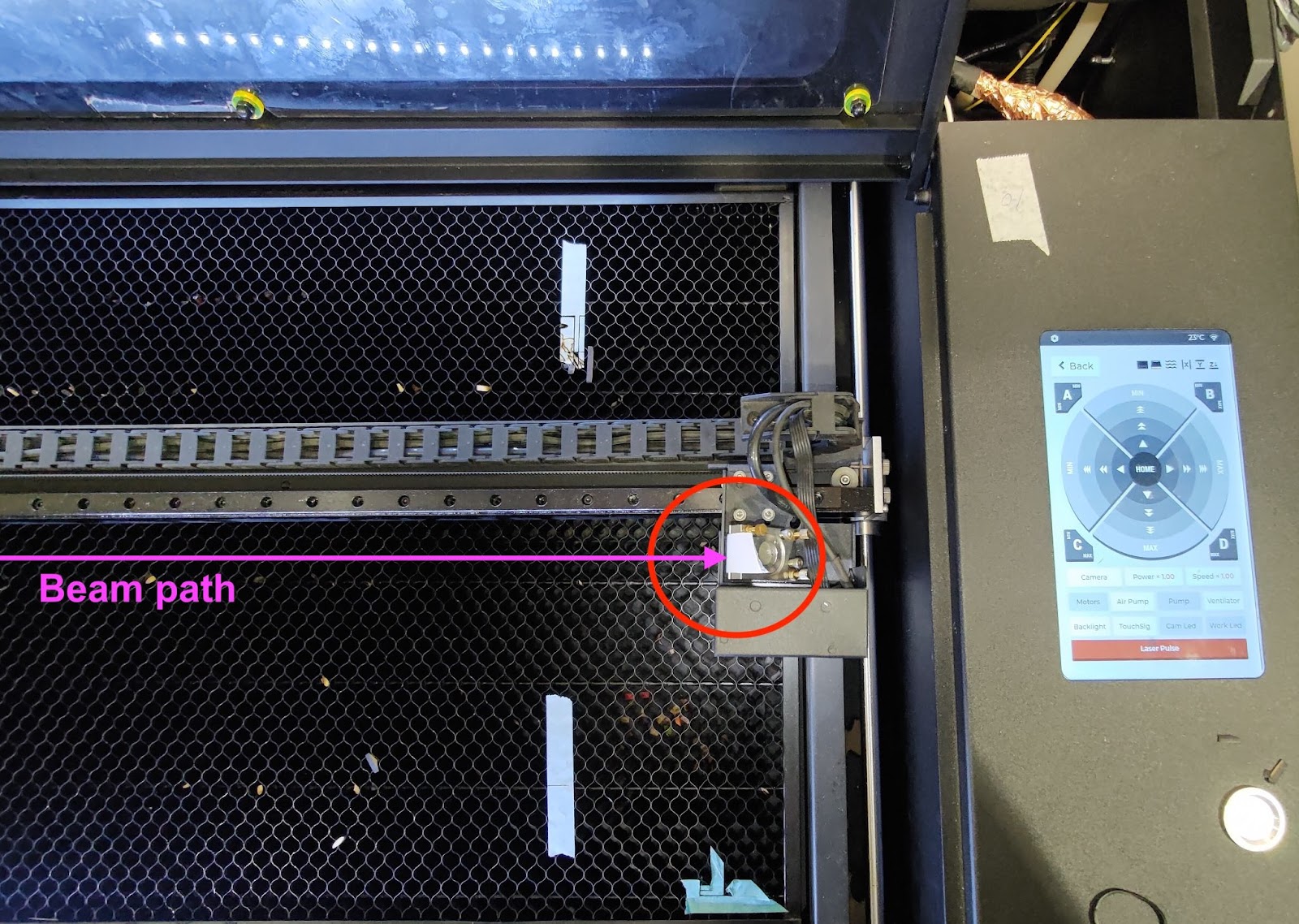

Mantieni lo stesso nastro sul 3° specchio e sposta la testa nella posizione centrale-destra.
Effettua 3 impulsi per creare il secondo punto.
Passo 8-3 - Verifica se il primo e il secondo punto si sovrappongono
Se i tuoi punti si sovrappongono perfettamente, come nella foto qui sotto, indica che il percorso è allineato correttamente.
Puoi passare al Passo 8-5.
Se non si sovrappongono, indica che dal 2° specchio al 3° specchio, il percorso ottico non è allineato e il 2° specchio deve essere regolato.
Fai riferimento al link per riallineare il percorso ottico. [4-8 Allineamento del percorso ottico]

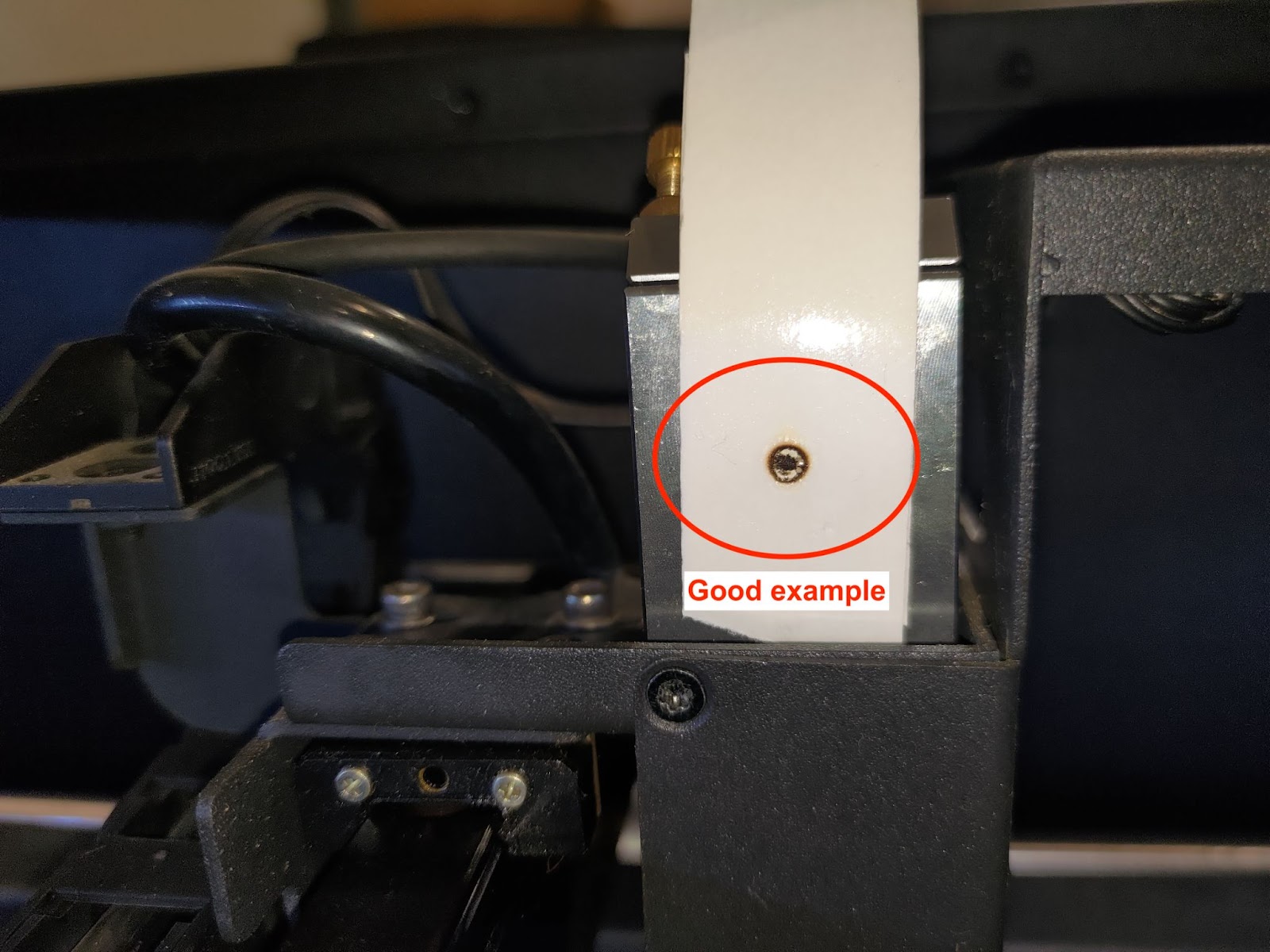

Buon esempio:
Esempi errati:
Passo 8-4 - Rimuovi il nastro dal 3° specchio
Rimuovi il nastro dal 3° specchio e mettilo sulla carta.
Annota la posizione e il numero di impulsi come nella foto qui sotto.
Passo 9 - Controlla il percorso dal 3° specchio alla punta dell'ugello
Ci saranno due posizioni da controllare.
La prima è il centro del piano di lavoro - Panoramica dei passi:
L'altra è l'angolo in basso a destra del piano di lavoro - Panoramica dei passi:
Passo 9-1 - Controlla il percorso dell'asse Z al centro del piano di lavoro
Posiziona un nastro a strato singolo sulla punta dell'ugello e sposta la testa laser al centro del piano di lavoro, quindi effettua un impulso.
Rimuovi il nastro e verifica se il punto è rotondo.
Buon esempio:
Esempi errati:
Se il punto non è rotondo, fai riferimento al link per riallineare il percorso ottico dal 3° specchio al piano di lavoro (asse Z), che non è sufficientemente verticale.
Se non trovi alcun punto sul nastro, fai riferimento alle istruzioni per la regolazione avanzata.
Passo 9-2 - Raccogli il nastro adesivo sulla punta dell'ugello centrale
Metti il nastro sulla carta.
Annota la posizione e il numero di impulsi come nella foto qui sotto.
Passo 9-3 - Controlla il percorso dell'asse Z nell'angolo in basso a destra del piano di lavoro
Posiziona un pezzo di nastro adesivo sulla punta dell'ugello, sposta la testa laser nell'angolo in basso a destra del piano di lavoro e effettua un impulso.
Rimuovi il nastro e verifica se il punto è rotondo.
(Il punto dell'angolo è normale che sia più piccolo del punto centrale. Si prega di fare riferimento agli esempi di seguito.)
Buon esempio:
Esempi accettabili:
Esempi errati:
- Se il tuo punto non è rotondo, fai riferimento al link sottostante per riallineare il percorso ottico dal 3° specchio al piano di lavoro (asse Z), che non è sufficientemente verticale.
[4-8 Allineamento del percorso ottico]
Passo 9-4 - Raccogli il nastro adesivo sulla punta dell'ugello in basso a destra
Metti il nastro sulla carta.
Annota la posizione e il numero di impulsi come nella foto qui sotto.
Passaggio 10 - Segnalazione (Opzionale)
Il nastro raccolto può essere condiviso con il tuo rivenditore locale se riscontri problemi con la tua macchina.
Il percorso ottico è una chiave che influenzerà il risultato dell'incisione e del taglio.
Si prega di scattare una foto dei nastri raccolti e una foto chiara dei nastri della punta dell'ugello come negli esempi di seguito:
Foto #1:
Foto #2:
#END
