4-10 Sostituzione del tubo laser

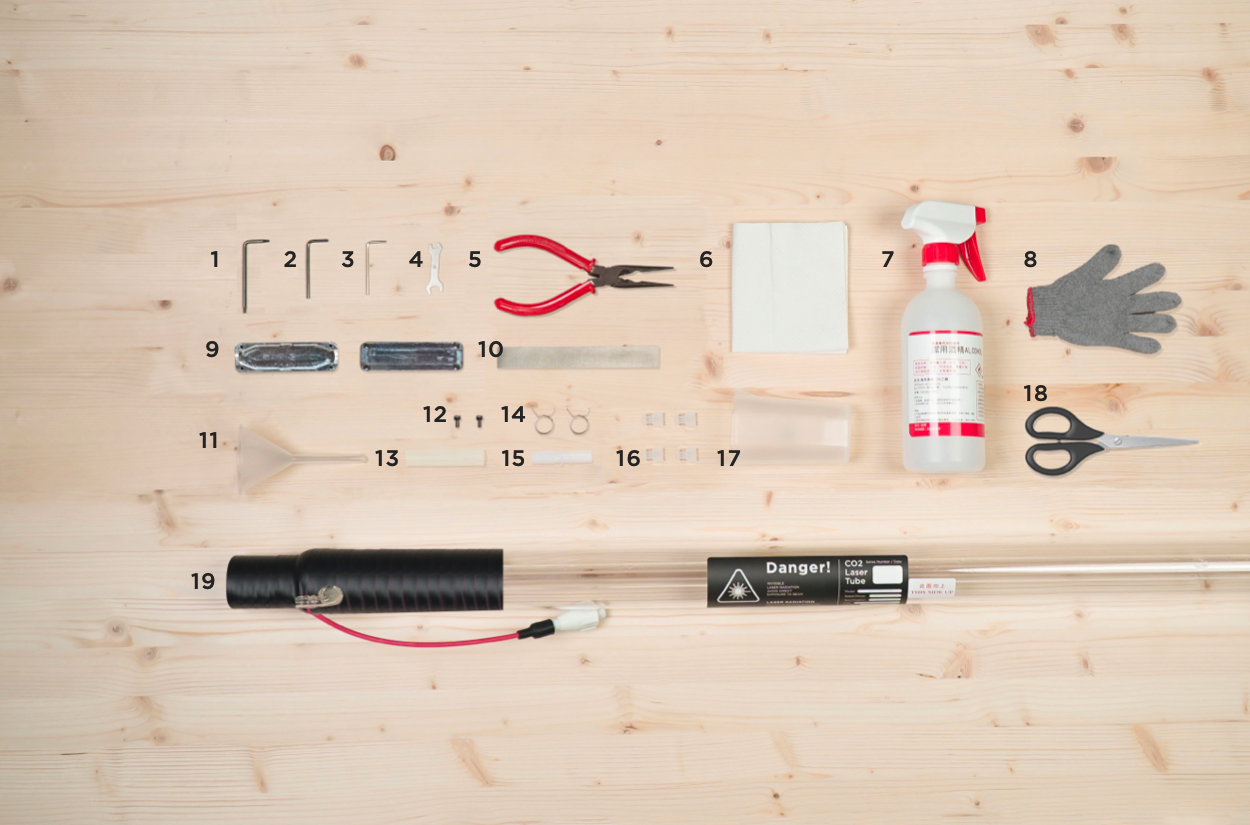

Passaggi per la sostituzione

0. Scollegare l'alimentazione e aprire il telaio

1. Si prega di scollegare prima il cavo di alimentazione, quindi sostituire il tubo laser.
2. Si prega di utilizzare il cacciavite Torx per rimuovere 2 viti su entrambi i lati del coperchio posteriore e sollevare il coperchio.
3. È possibile rimuovere prima la polvere dal telaio posteriore e poi sostituire il tubo laser. Utilizzare un aspirapolvere o una pistola a spruzzo ad alta pressione per rimuovere la polvere dal telaio posteriore, quindi utilizzare un tovagliolo di carta o uno straccio con alcol per pulire l'area sporca e attendere che il telaio si asciughi prima di procedere con l'operazione successiva.

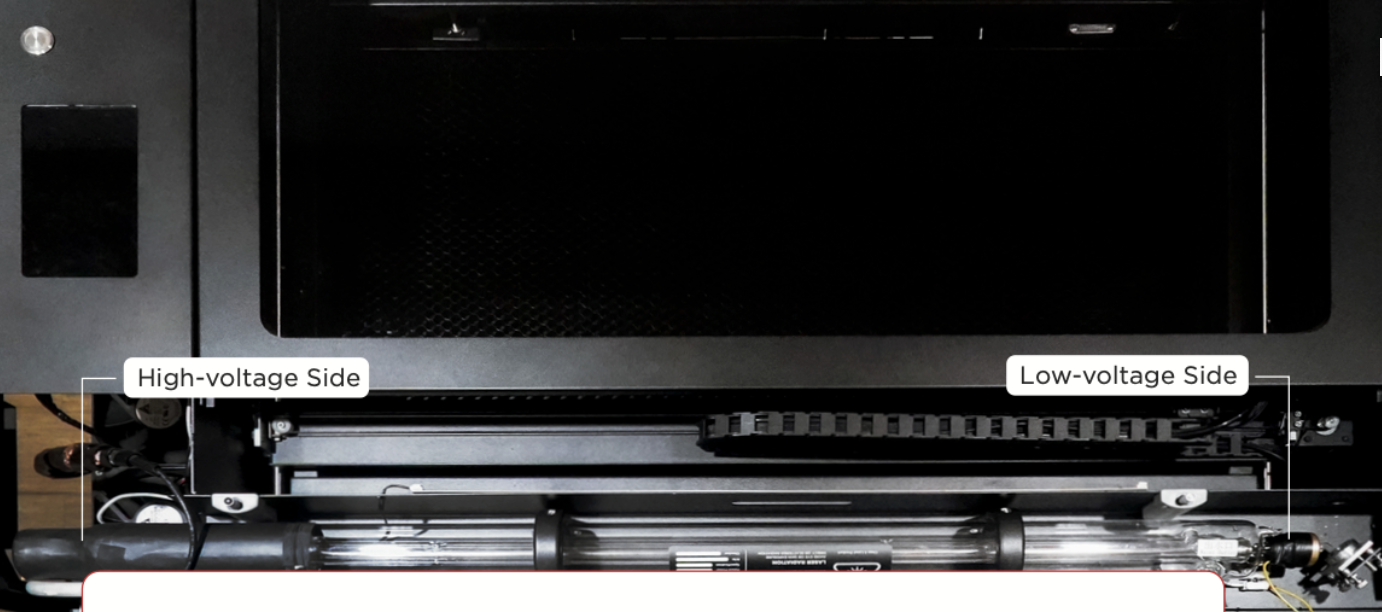

4. Il tubo laser ha due estremità. Il lato ad alta tensione ("Alta tensione") è vicino allo schermo e il lato a bassa tensione ("Bassa tensione") è vicino allo specchio riflettente.
5. Si prega di mettere uno straccio o un tovagliolo di carta su entrambi i lati dell'alta e bassa tensione per evitare danni alla macchina a causa di infiltrazioni d'acqua.

1. Scollegare i fili del tubo laser:

a. Tagliare e staccare

Se non è la prima volta che si sostituisce un tubo, saltare questo passaggio e rimuovere l'alluminio direttamente con una chiave a brugola da 2,5 mm.

1. Si prega di indossare i guanti forniti

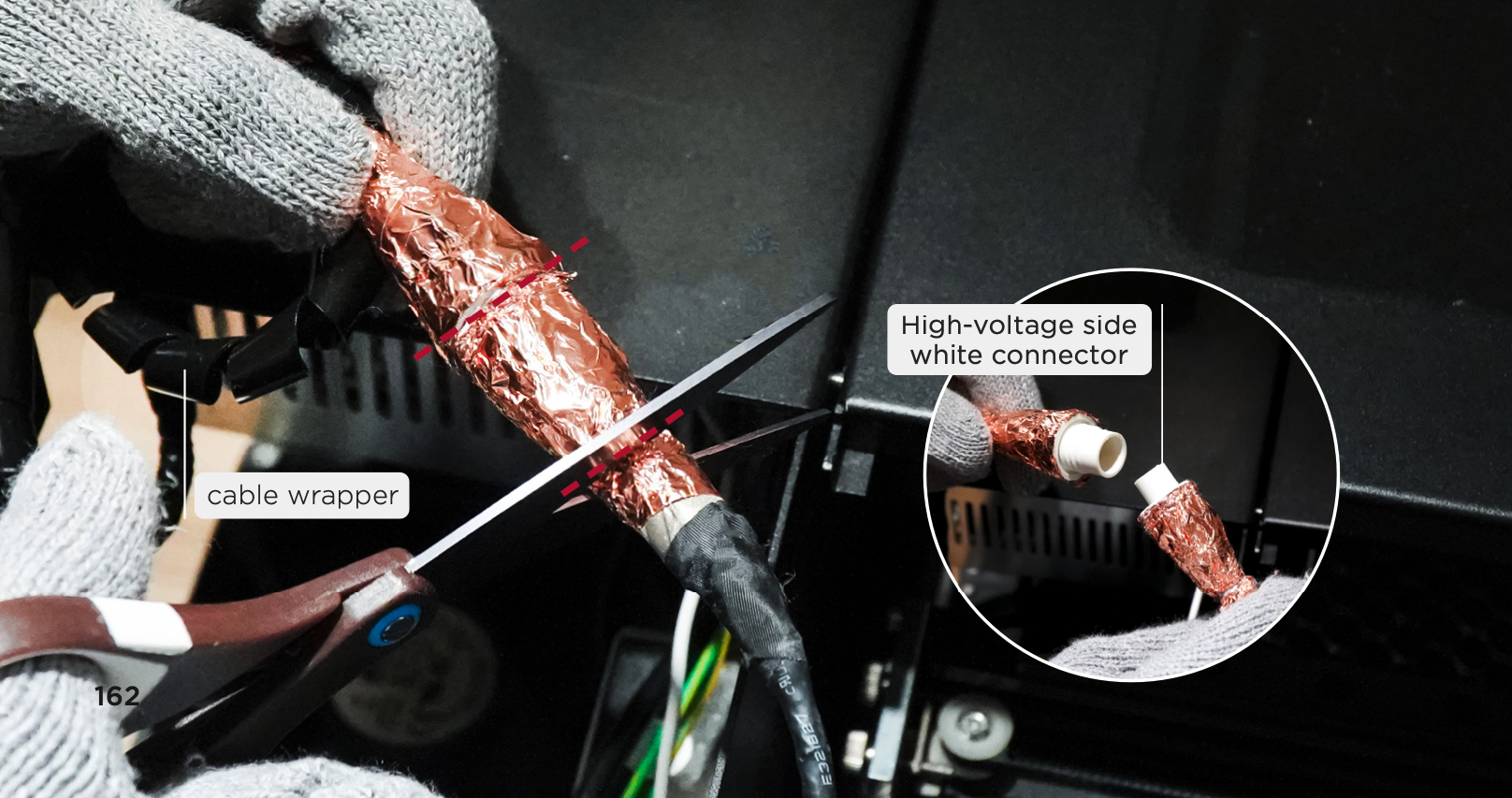

2. Rimuovere l'involucro del cavo
3. Tagliare la parte in rame con le forbici
4. Staccare il connettore bianco sul lato ad alta tensione

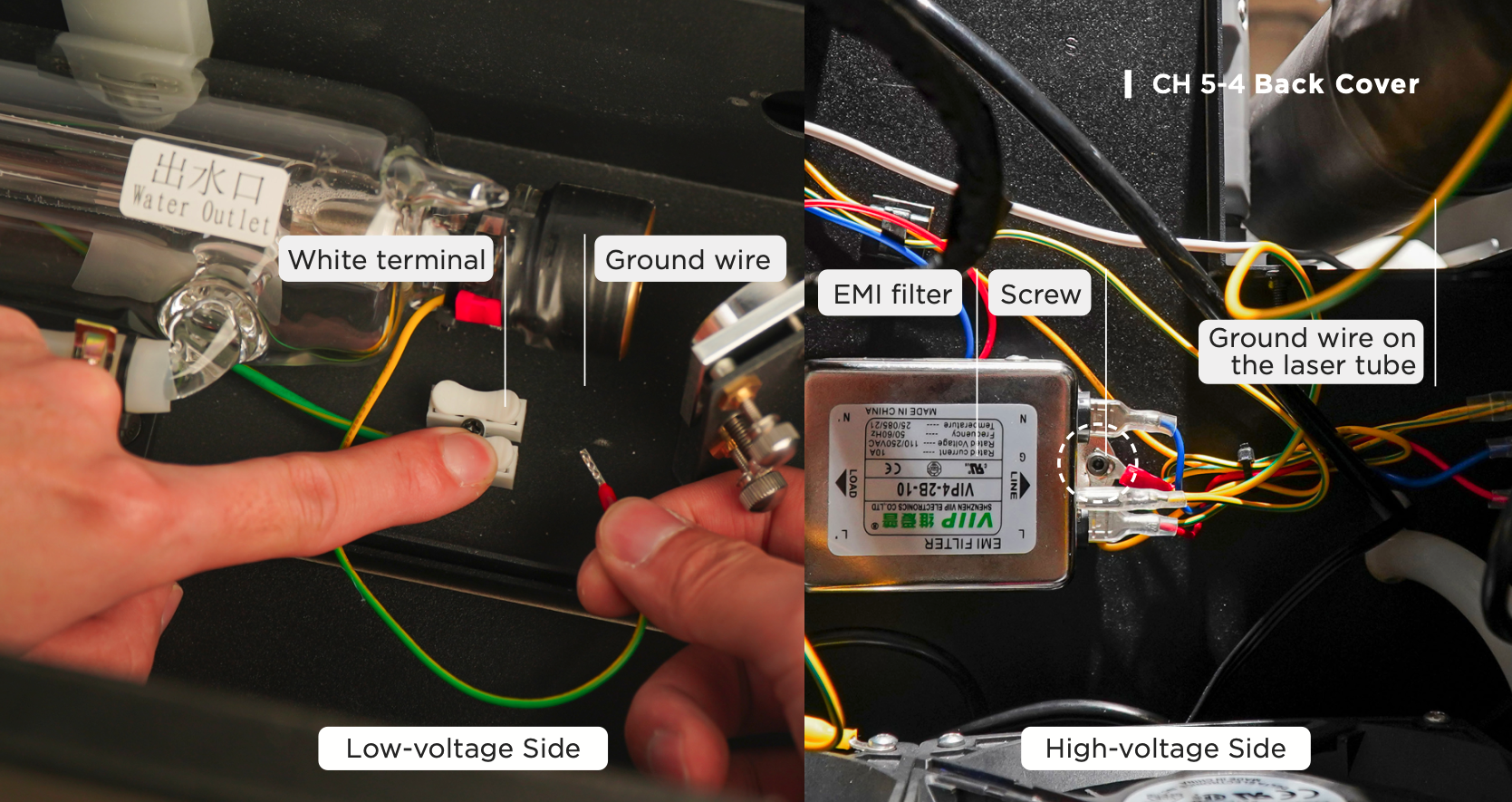

b. Scollegare i cavi del tubo laser

Premere il terminale bianco ed estrarre il cavo di terra

c. Rimuovere il cavo di terra sul lato ad alta tensione

Utilizzare la chiave a brugola da 2,5 mm per allentare le viti nel filtro EMI. Successivamente, estrarre il cavo di terra collegato al tubo laser.

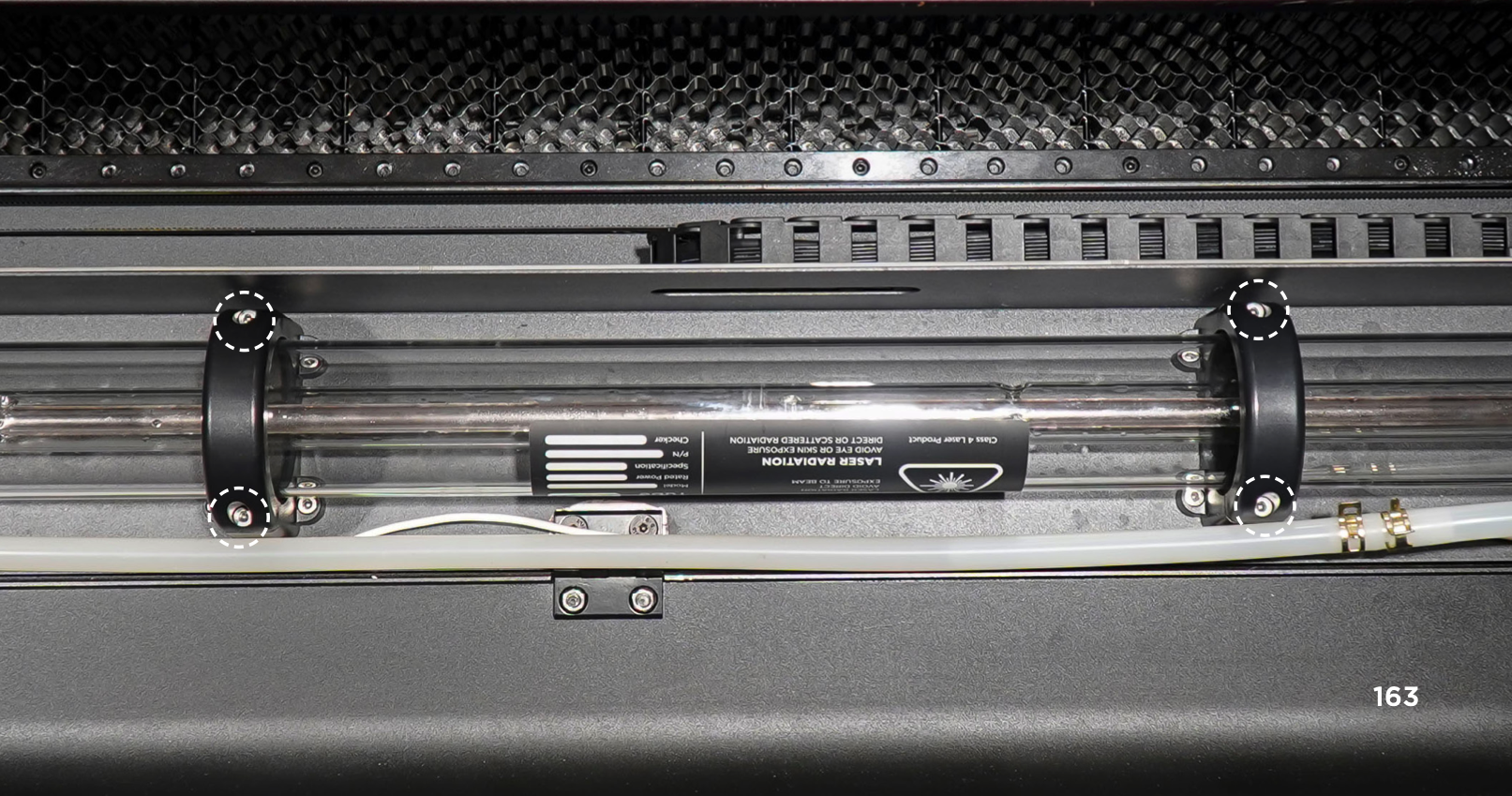

2. Allentare i supporti del tubo laser

Utilizzare la chiave a brugola da 3 mm per allentare un totale di 4 viti sui supporti del tubo laser.

3. Staccare i tubi dell'acqua

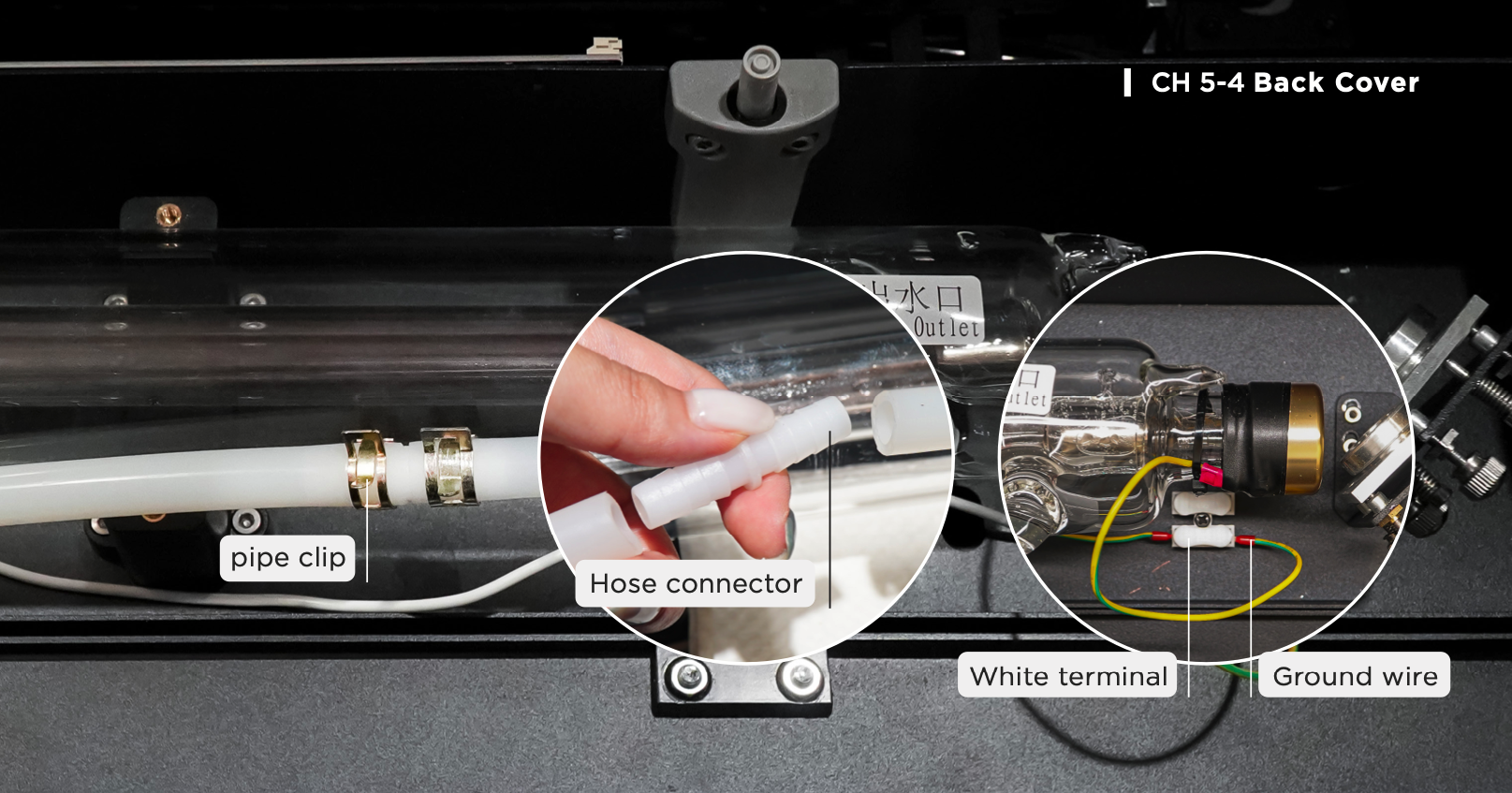

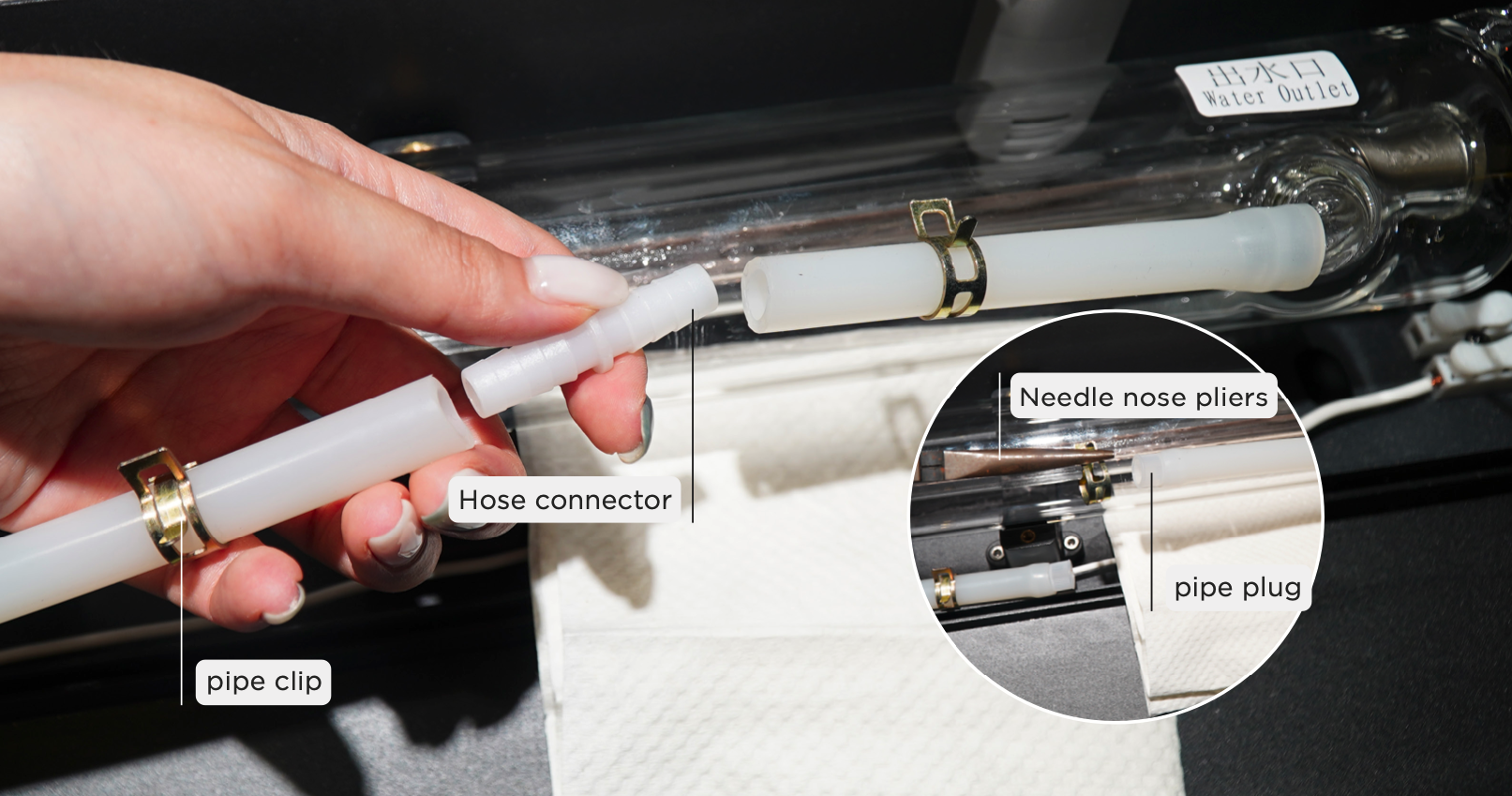

a. Spostarsi sul lato a bassa tensione.

1. Spingere il morsetto verso l'esterno con le pinze a becchi lunghi
2. Rimuovere il connettore del tubo e metterlo da parte per un uso successivo
3. Rimuovere la clip del tubo sul tubo corto e metterla da parte per un uso successivo
4. Assicurarsi che le due aperture del tubo dell'acqua siano inserite nel tappo del tubo per evitare perdite d'acqua.

⚠️ Assicurarsi di mettere un asciugamano, uno straccio o un tovagliolo di carta sotto il lato ad alta tensione e bassa tensione. Le perdite d'acqua causeranno il malfunzionamento della macchina.

b. Staccare il tubo dell'acqua dal lato ad alta tensione

Il tubo laser può essere spostato dai supporti del tubo al coperchio posteriore, sarà più facile estrarre il tubo.

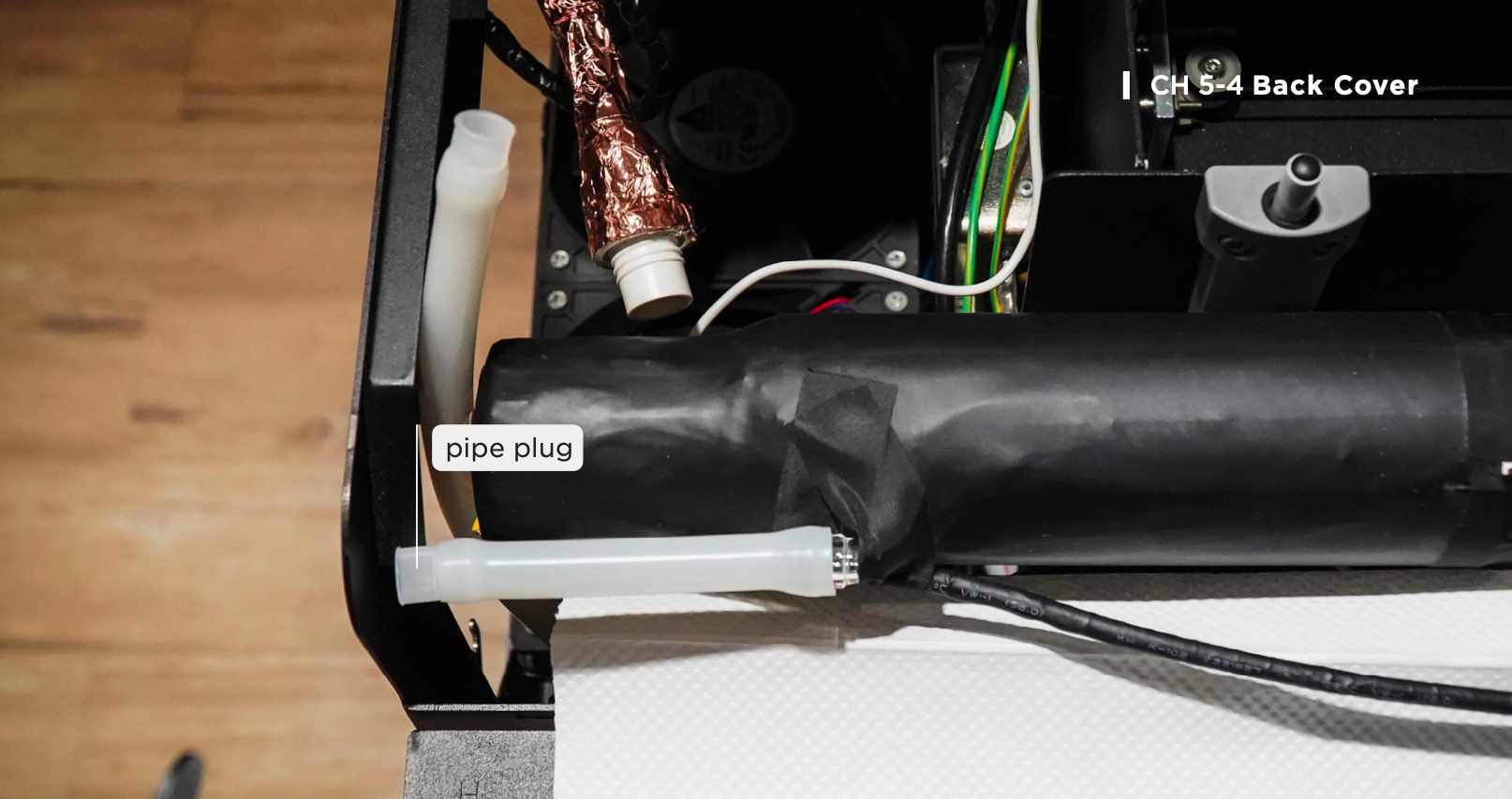

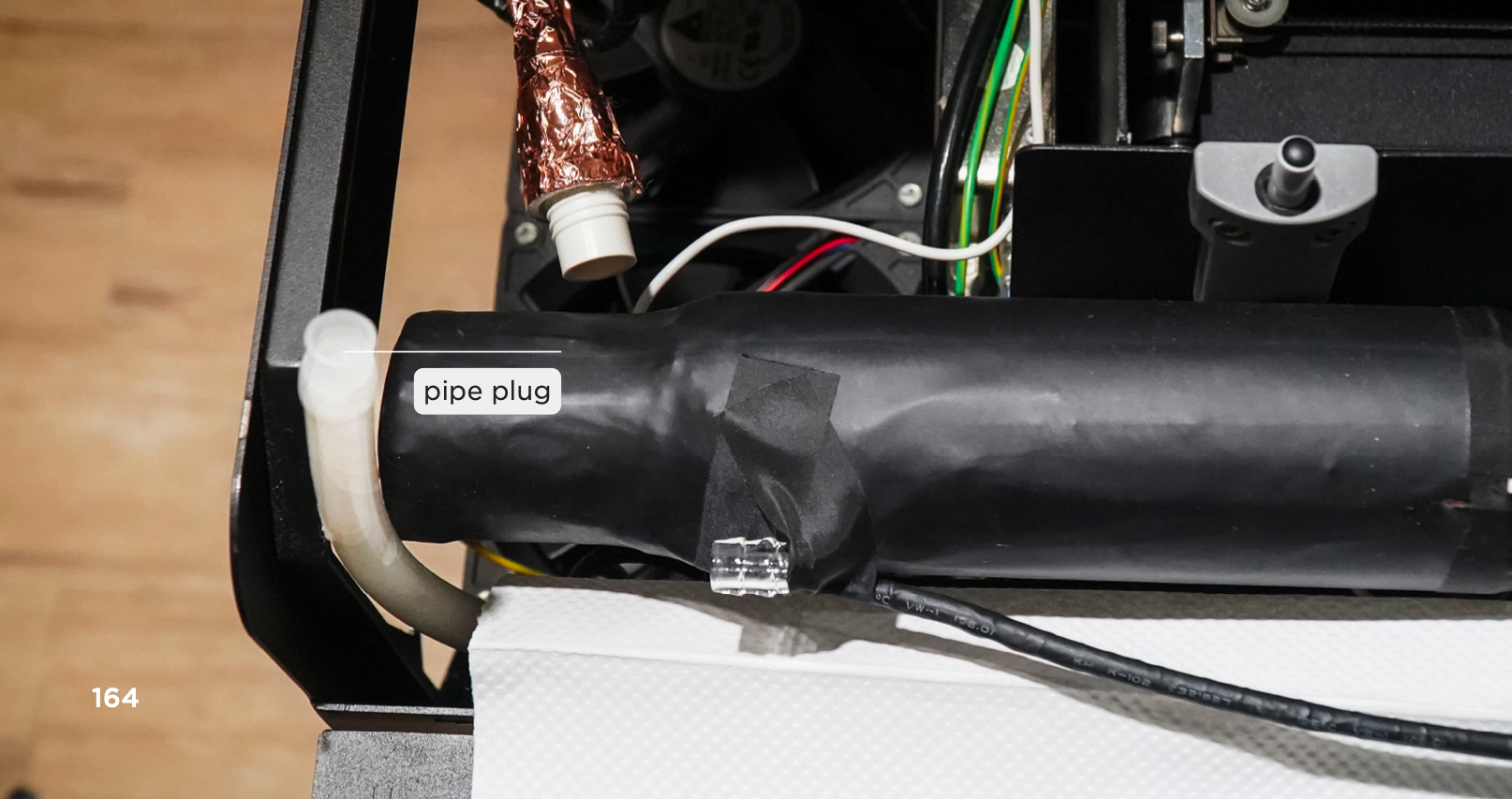

c. Inserire il tappo del tubo dopo averlo staccato

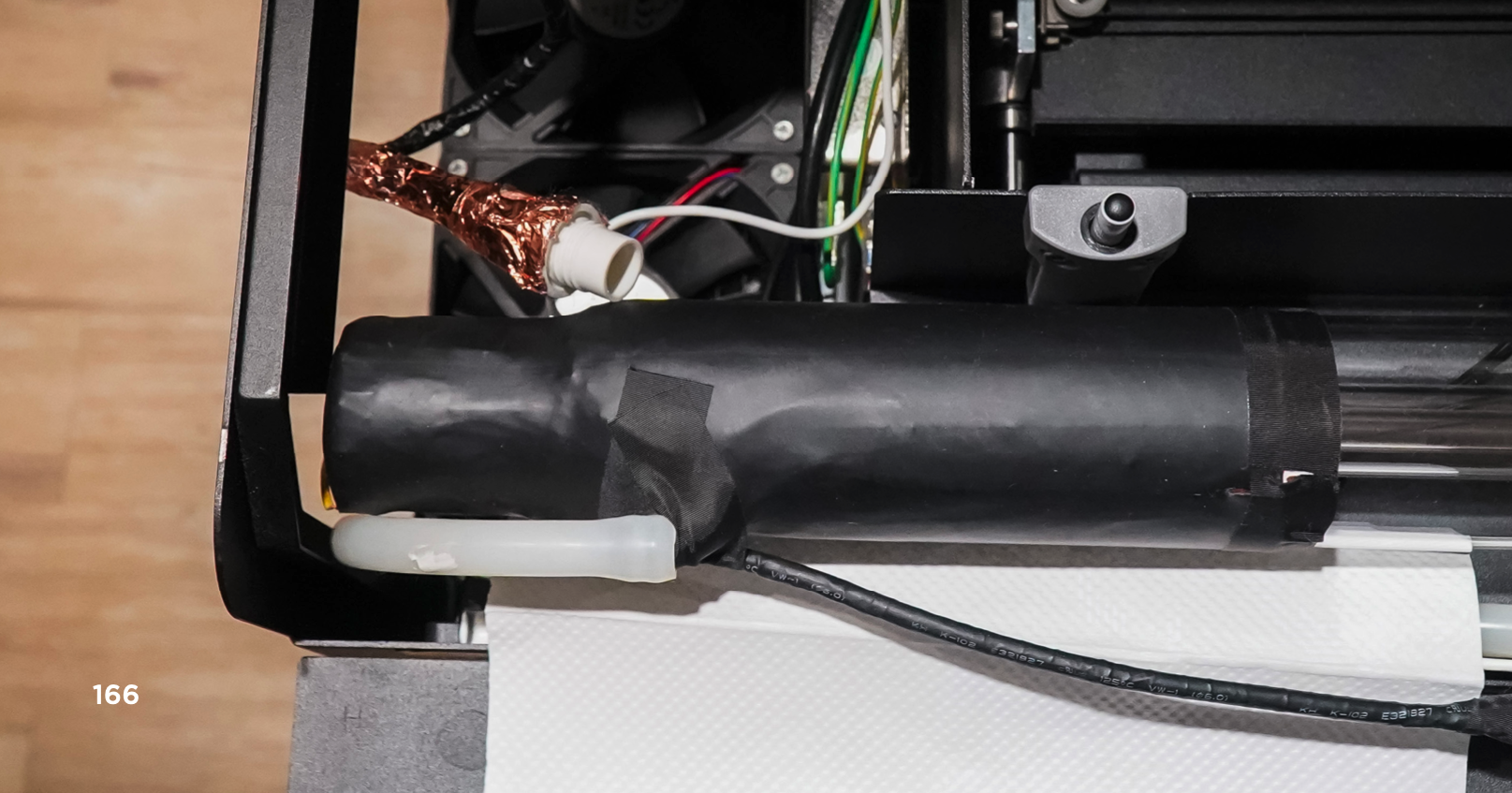

d. Inserire il tubo dell'acqua fornito e collegarlo all'ingresso dell'acqua del tubo laser per evitare perdite d'acqua

⚠️ Evitare il contatto delle parti della macchina con l'acqua. Se si verificano perdite o fuoriuscite d'acqua, lasciare asciugare completamente la macchina prima di avviarla.

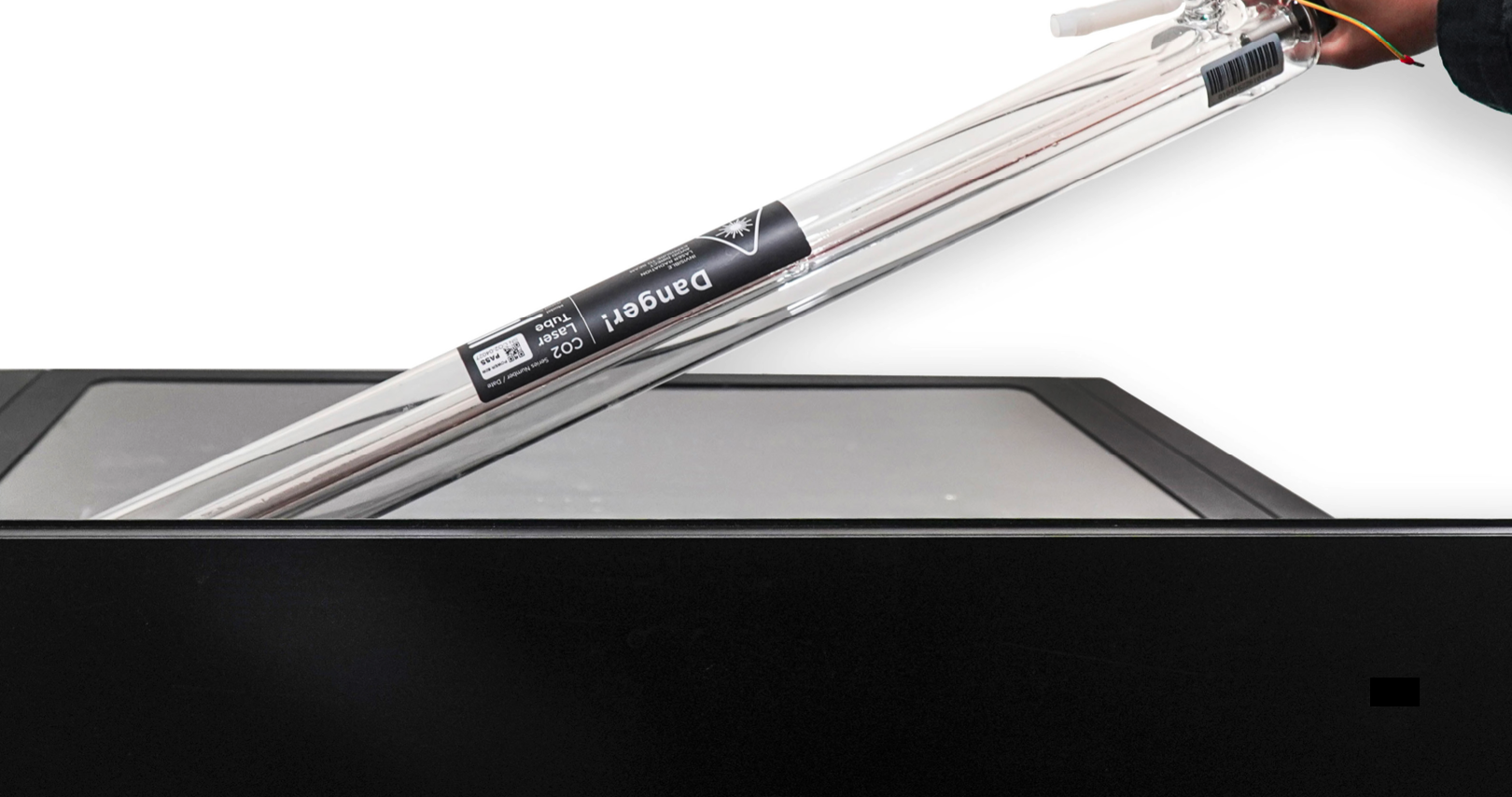

4. Rimuovere il tubo laser



5. Posizionare il nuovo tubo laser e il tubo dell'acqua

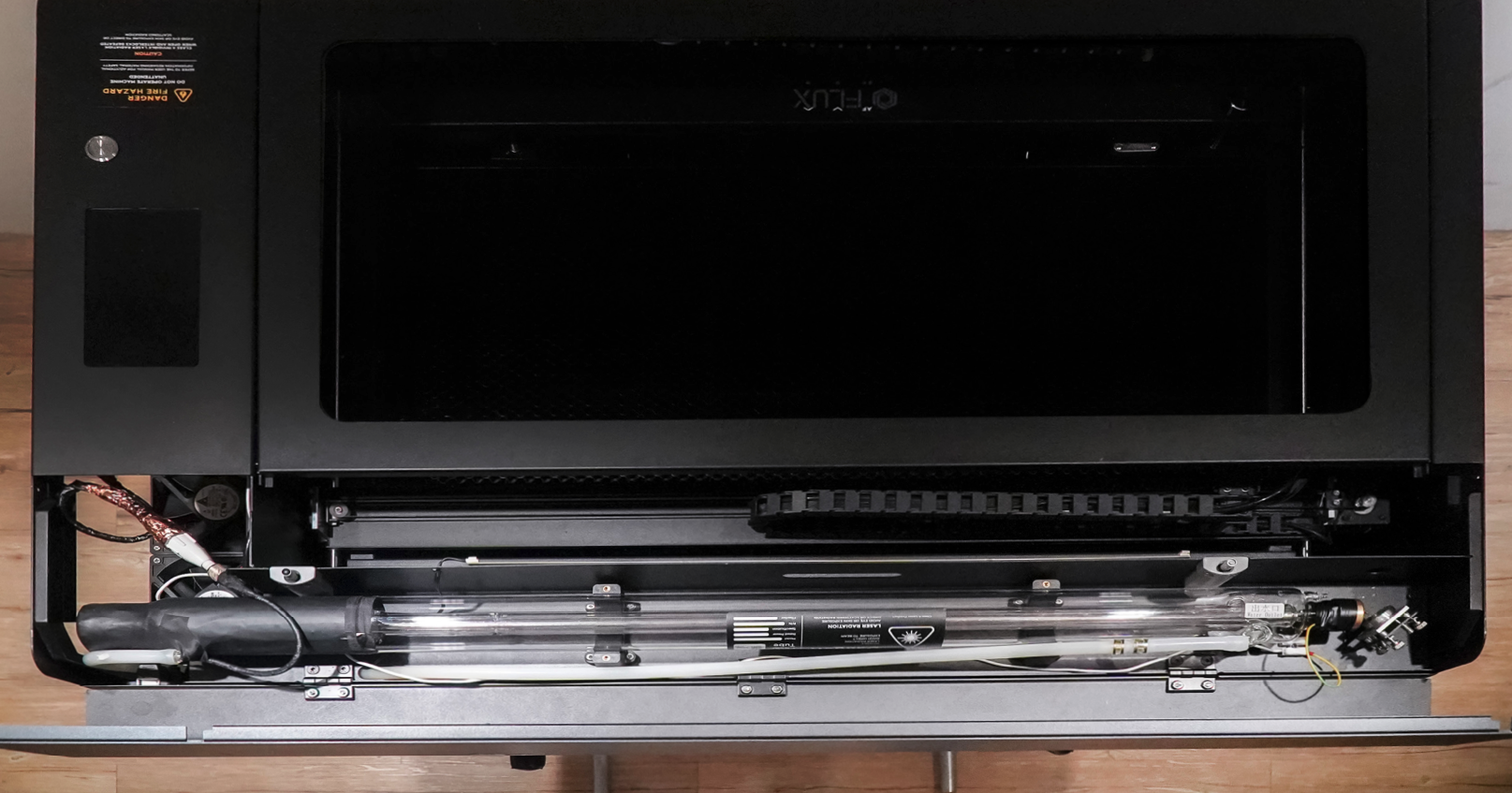

a. Posizionare il tubo laser secondo l'immagine

b. Rimuovere il tappo del tubo dell'acqua sul lato ad alta tensione e collegare il tubo dell'acqua al tubo laser

c. Spostarsi sul lato a bassa tensione > Rimuovere il tappo del tubo > Attaccare la clip del tubo al tubo dell'acqua più corto > Inserire il connettore del tubo > Utilizzare le pinze a becchi lunghi per spostare le clip del tubo verso il lato di collegamento per evitare perdite d'acqua.
d. Premere il terminale bianco e inserire il cavo di terra > Rilasciare il terminale bianco > Tirare delicatamente il cavo di terra per verificare se è saldamente collegato.

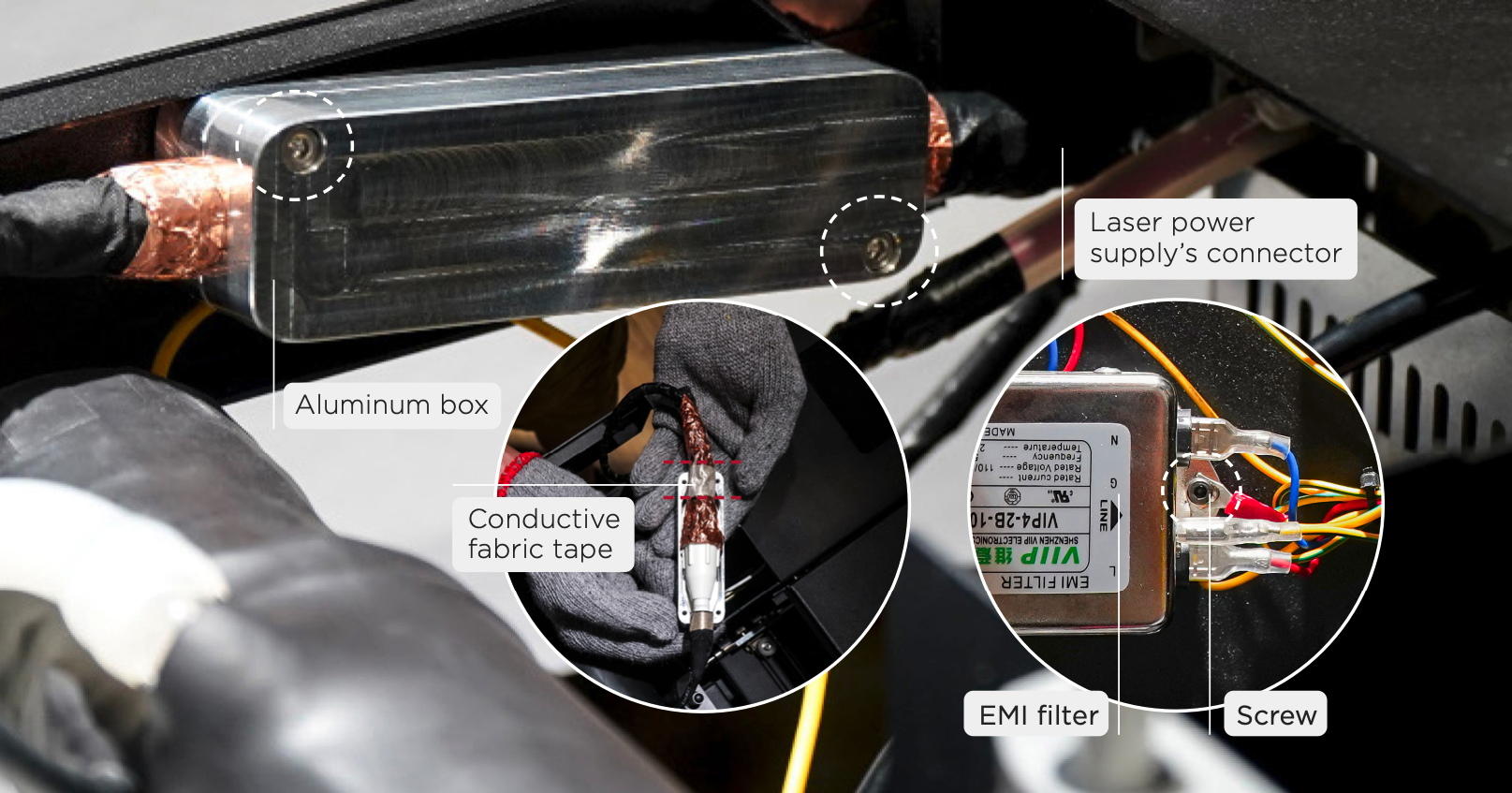

6. Applicare il nastro conduttivo in tessuto; installare la scatola di alluminio e il collegamento del cavo di messa a terra

a. Collegare il connettore bianco sul lato ad alta tensione e applicare il nastro conduttivo in tessuto sul connettore dell'alimentatore del laser
b. Inserire il connettore bianco nella scatola di alluminio, montarlo sul coperchio e serrare le viti con una chiave a brugola da 2,5 mm. (La scatola può essere posizionata casualmente nello spazio purché il cavo e i fili non siano piegati o attorcigliati.)
c. Inserire il cavo di messa a terra sul lato ad alta tensione del tubo laser nella posizione delle viti sul filtro EMI > Serrare la vite.

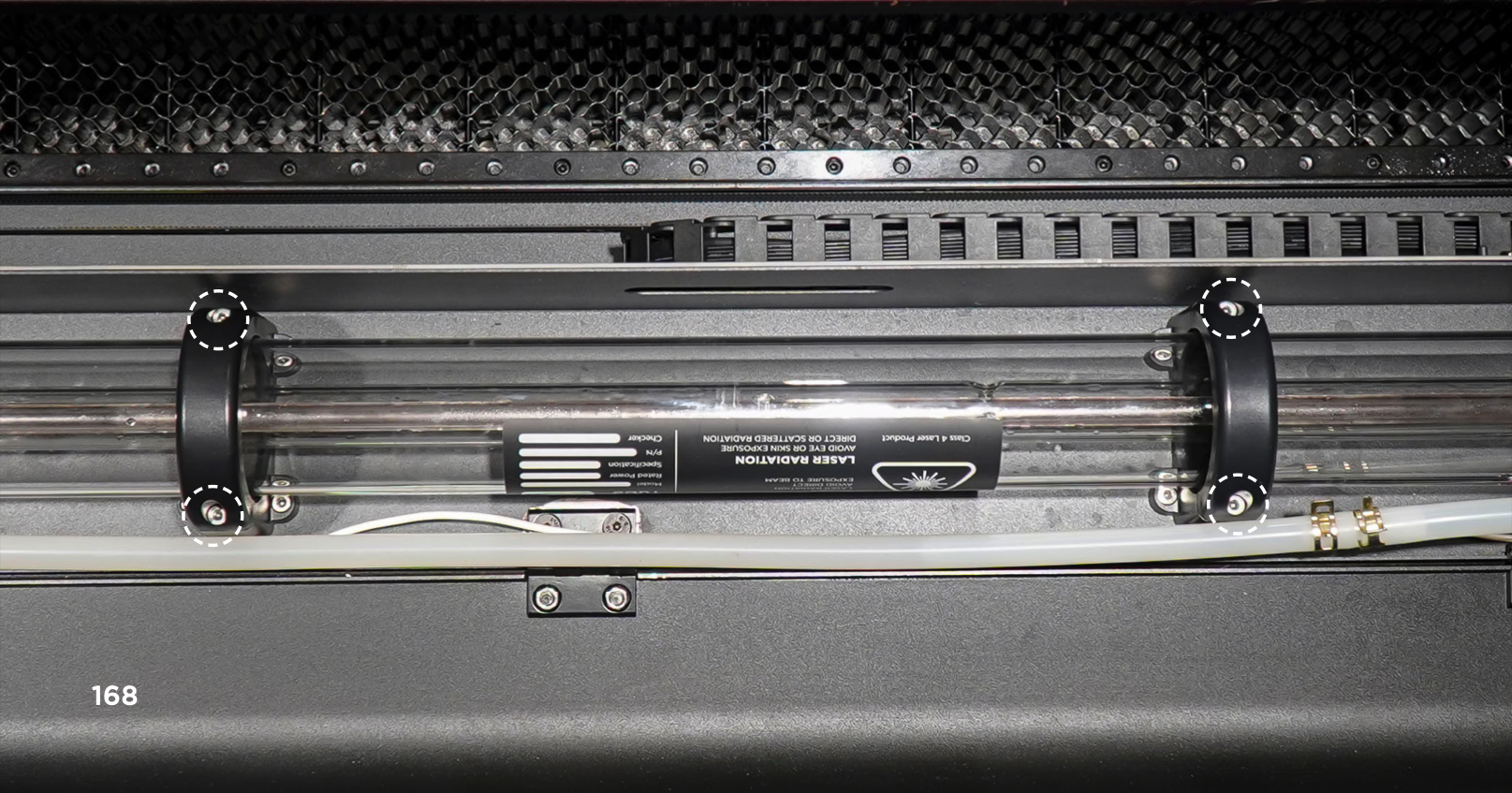

7. Serrare nuovamente i supporti del tubo laser

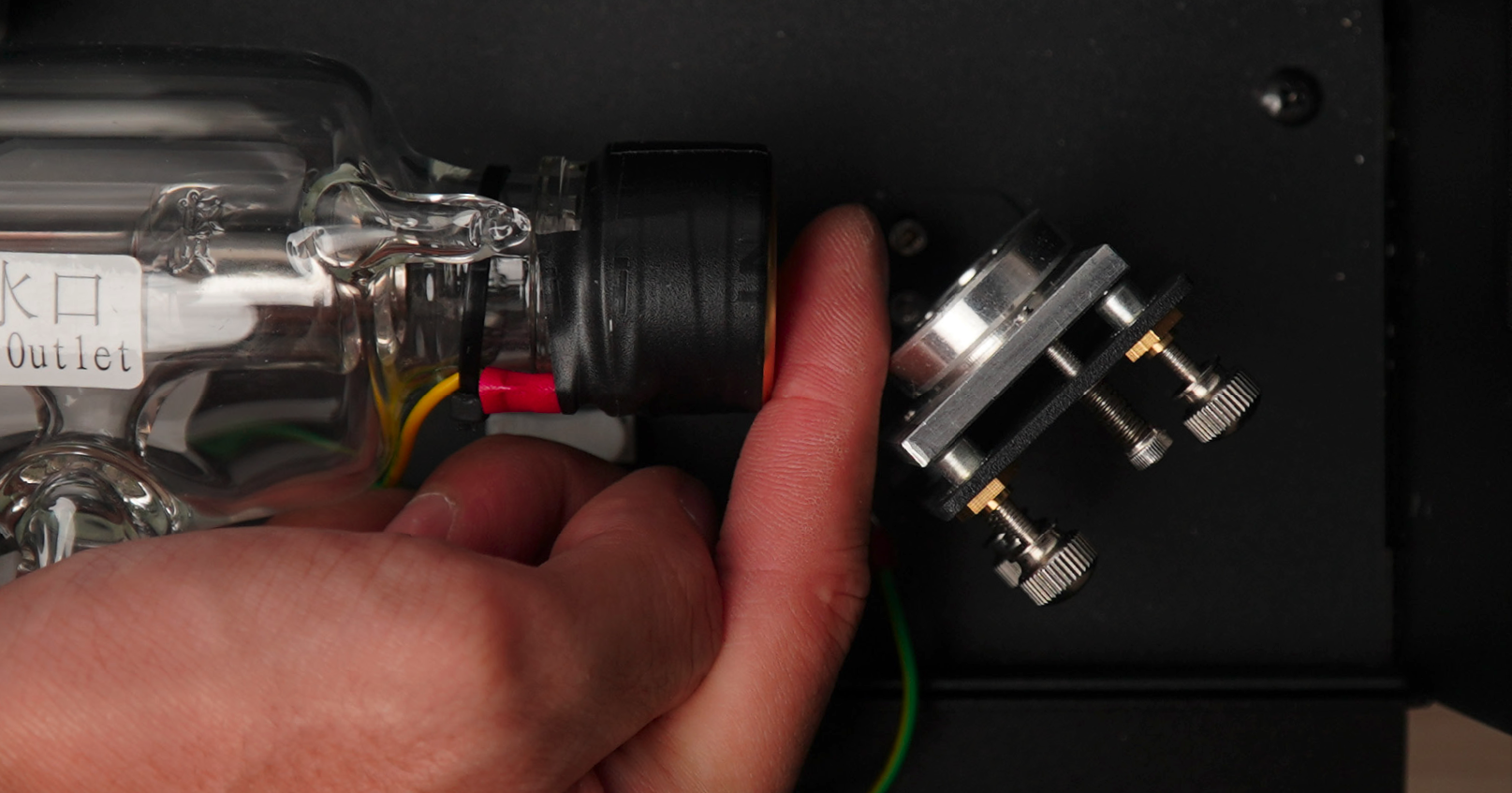

a. Posizionare il tubo laser in posizione, lasciando una distanza di un dito tra l'estremità posteriore, circa 15 mm dall'estremità del tubo laser al primo specchio riflettente > Assicurarsi che non ci siano pieghe o attorcigliamenti dei tubi dell'acqua

b. Utilizzare la chiave a brugola da 3 mm per serrare un totale di 4 viti sui supporti del tubo laser > Scuotere delicatamente il tubo laser per assicurarsi che non si sposti.

8. Collegare il cavo di alimentazione e avviare la macchina

Dopo aver confermato che l'installazione è corretta, è possibile collegare il cavo di alimentazione e avviare il motore.

9. Estrarre la pompa dell'acqua

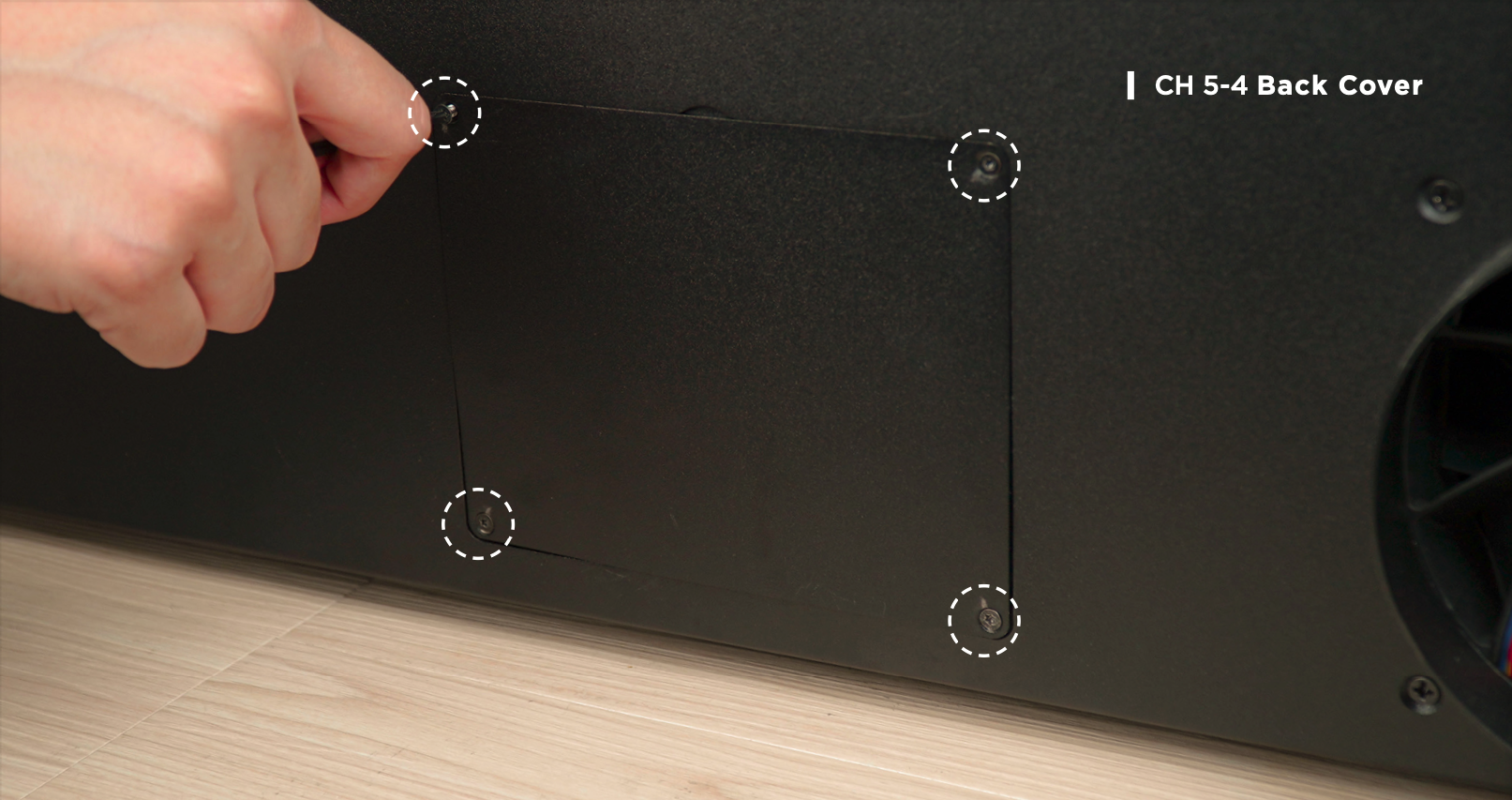

Utilizzare un cacciavite Torx per allentare quattro viti sul coperchio della pompa dell'acqua > Estrarre la pompa dell'acqua.

10. Aggiungere l'acqua

1. Utilizzare la chiave a doppia testa per aprire il tappo della pompa dell'acqua
2. Inserire l'imbuto
3. Riempire la pompa dell'acqua con acqua distillata
4. Fare clic su "MANUTENZIONE" sullo schermo
5. Fare clic su "Pompa" dopo che la testa del laser ha terminato l'homing degli assi X e Y.

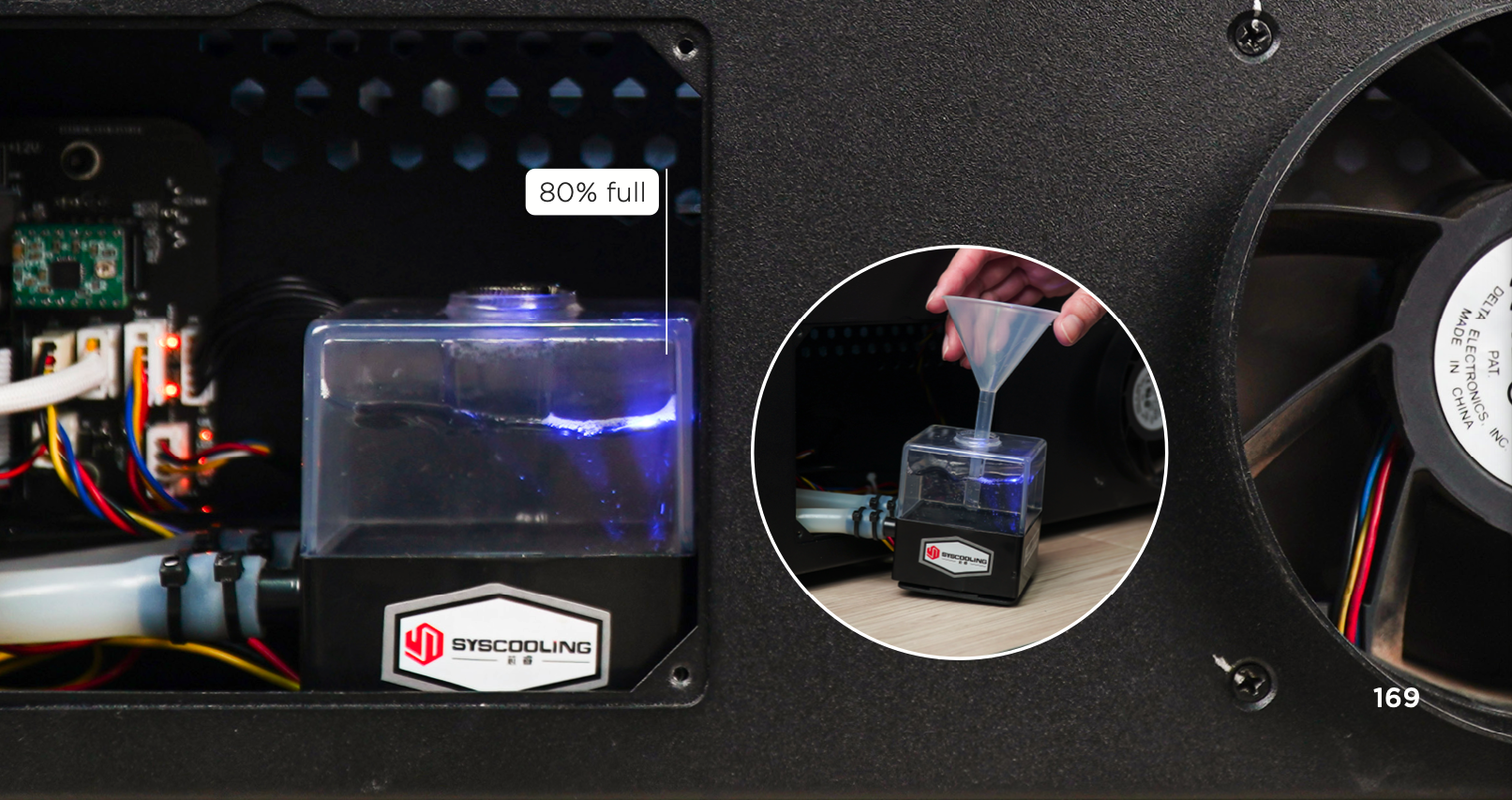

6. L'acqua di raffreddamento inizierà a entrare nel tubo laser e il livello dell'acqua della pompa dell'acqua si abbasserà. Continuare ad aggiungere acqua fino a quando il livello della pompa dell'acqua raggiunge l'80% del serbatoio dell'acqua e il livello dell'acqua non scende più a causa dell'aggiunta nel tubo laser.

11. Serrare nuovamente il tappo e il coperchio della pompa dell'acqua

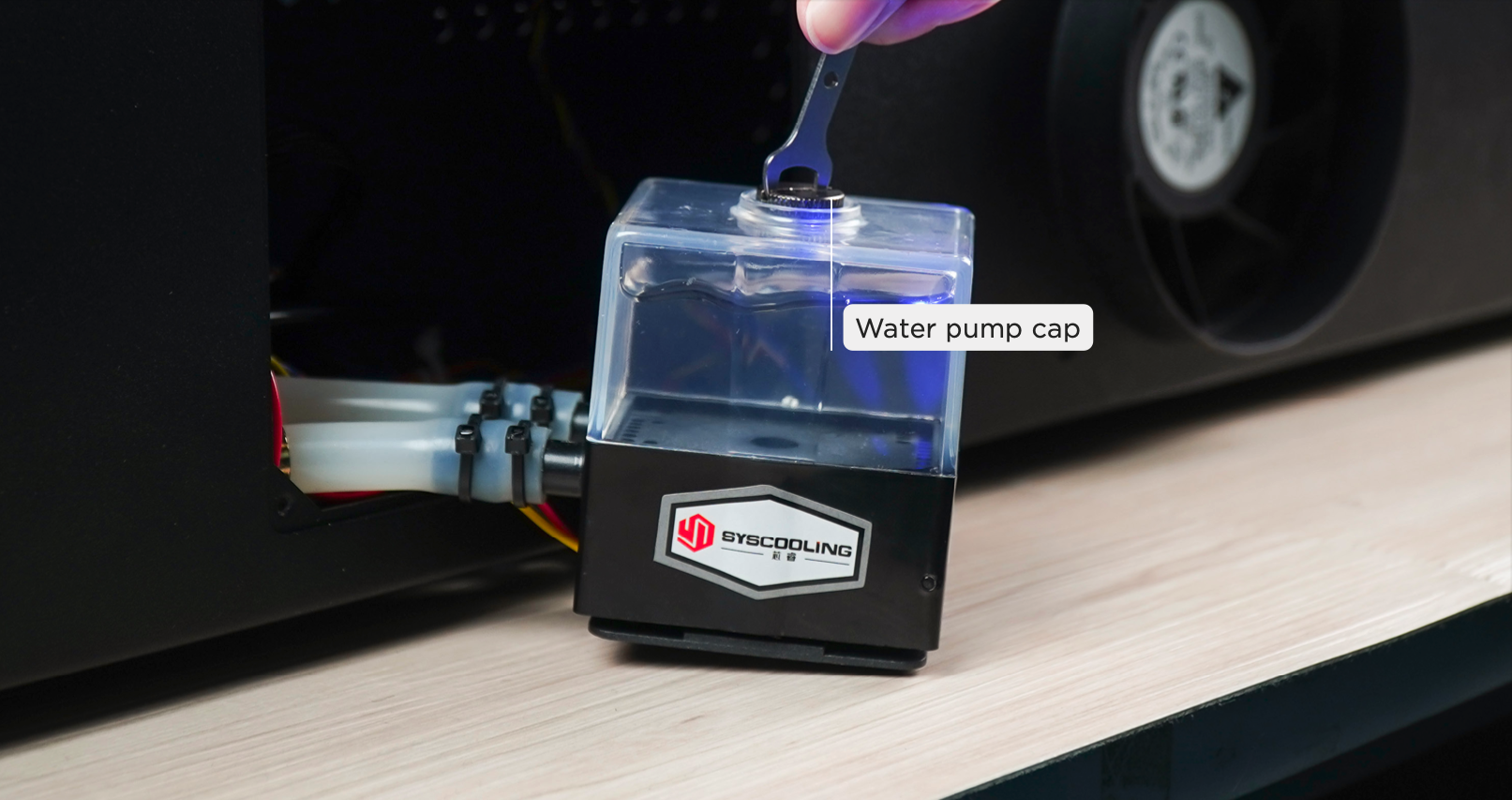

1. Utilizzare la chiave a doppia testa per serrare nuovamente il tappo della pompa dell'acqua
2. Posizionare la pompa nella sua posizione originale
3. Serrare nuovamente le quattro viti del coperchio della pompa dell'acqua con il cacciavite Torx.



⚠️
1. Assicurarsi che non ci siano pieghe o attorcigliamenti dei tubi dell'acqua che possano influire sul flusso dell'acqua.
2. Si prega di utilizzare acqua distillata per evitare che le impurità influiscano sull'effetto di raffreddamento ad acqua.
3. Troppe bolle d'aria all'interno del tubo laser influiranno sull'efficienza di dissipazione del calore. Si consiglia di riempire l'acqua per più dell'80% o di premere il tubo dell'acqua durante l'aggiunta di acqua, in modo che sia meno probabile produrre bolle d'aria.
4. Si prega di osservare attentamente il livello dell'acqua per evitare traboccamenti.
5. Si prega di non toccare l'area vicino al lato ad alta tensione del tubo laser dopo aver collegato il cavo di alimentazione per evitare scosse elettriche.
6. Quando si utilizza la pagina "MANUTENZIONE", evitare di toccare l'interruttore laser o di mettere la mano all'estremità del tubo laser.
7. Se la pompa dell'acqua non può essere attivata, si prega di contattare il proprio rivenditore.
8. Dopo aver spostato il tubo laser, Allineamento del percorso ottico deve essere condotto.
