Frequenza consigliata
Il percorso ottico dovrebbe essere controllato ogni mese e riallineato se necessario.
Segni di un percorso ottico disallineato:
- Non è possibile tagliare i materiali utilizzando la potenza e la velocità predefinite in Beam Studio.
- Risultati di incisione scadenti in cui i pattern di incisione in una determinata area saranno più chiari o più profondi rispetto ad altre aree, o diventano più chiari o più profondi in una certa direzione.
- La sezione di taglio sul materiale non è verticalee dopo il taglio.
Si prega di seguire i passaggi seguenti per controllare il percorso ottico e riallinearlo se necessario:

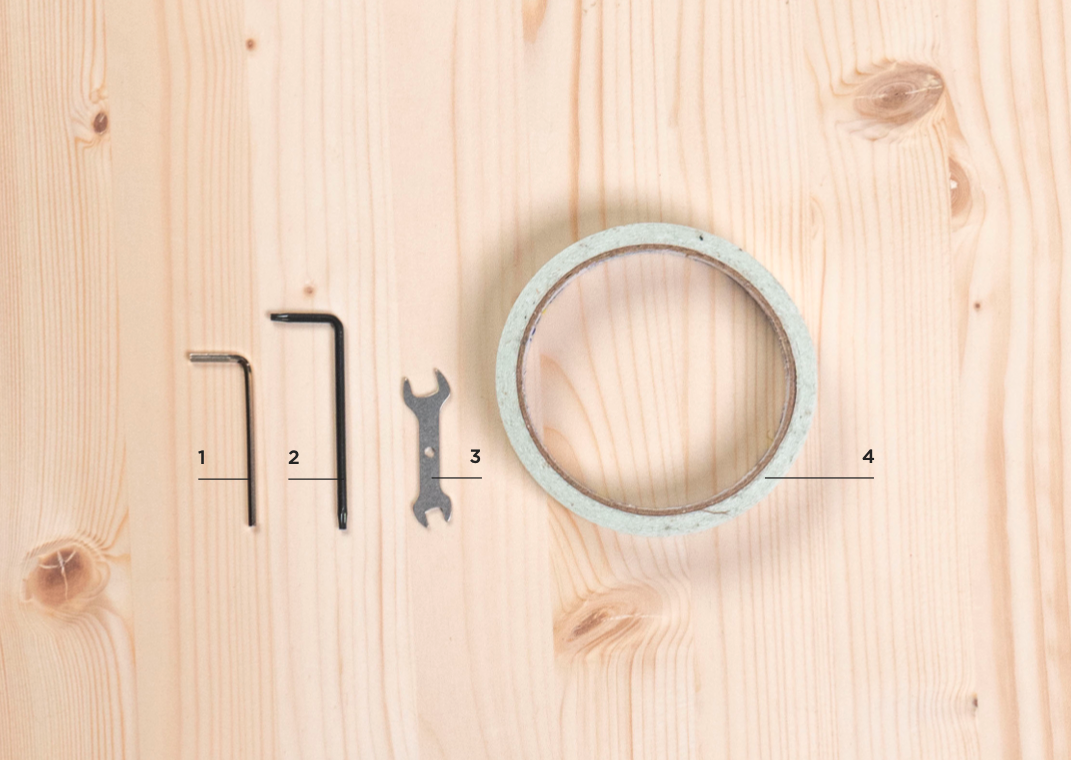

Passo 1 - Preparazione degli strumenti
Incluso nella scatola degli accessori:
1｜Chiave esagonale da 2,5 mm
2｜Cacciavite Torx
3｜Chiave a doppia testa
4｜Nastro biadesivo

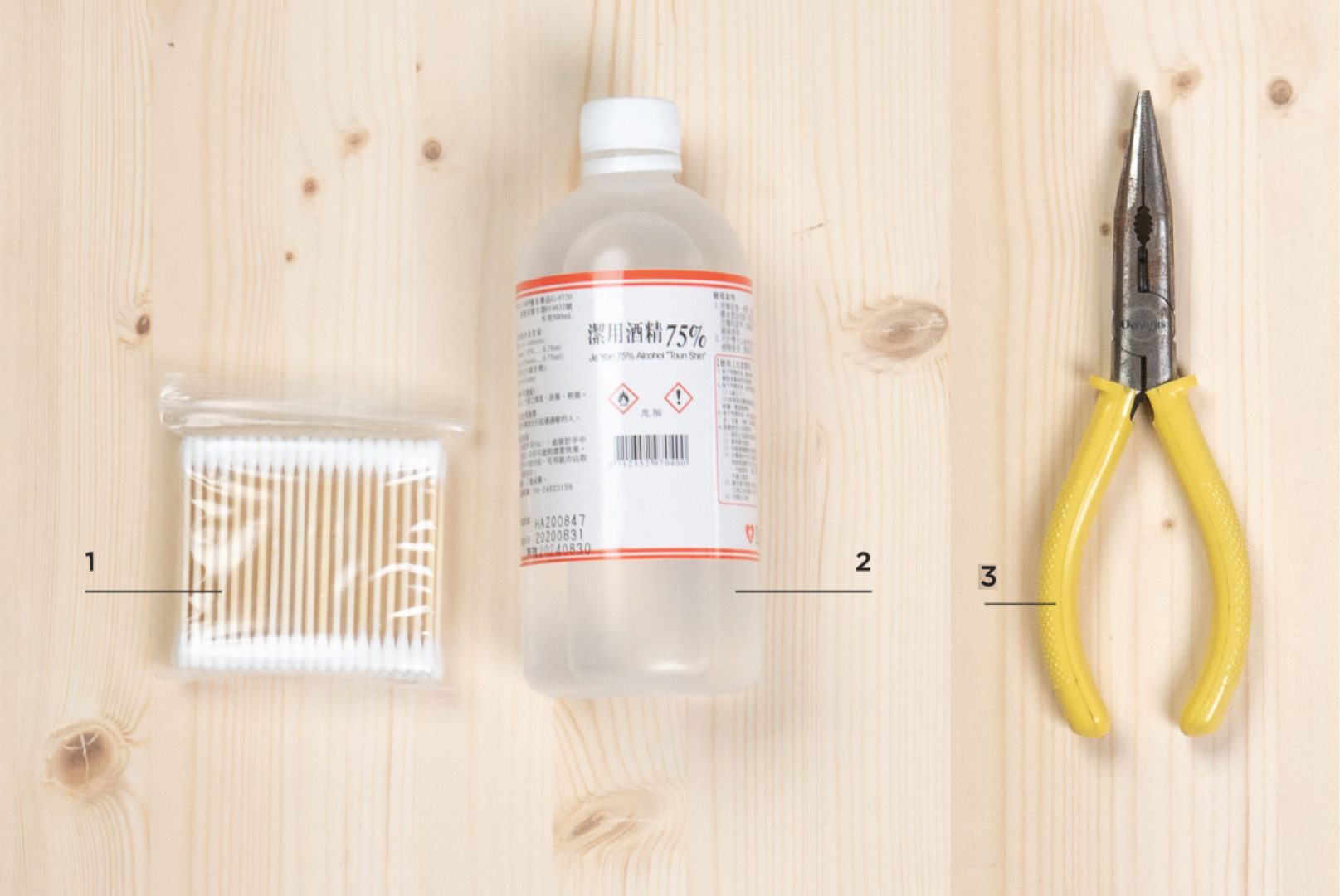

Preparare da soli:
1｜Bastoncini di cotone
2｜Spray igienizzante / Spray all'alcol
3｜Pinze

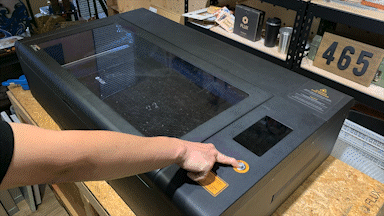

Passo 2 - Apprendere come generare un impulso
A. Accendere la macchina.
B. Chiudere il coperchio.
C. Entrare in modalità Manutenzione e attendere fino al completamento del processo di homing.
D. Trovare il pulsante Impulso.
E. Una pressione = un impulso, due pressioni = due impulsi e così via.
#Si prega di effettuare sempre gli impulsi quando il coperchio è chiuso.
Passo 3 - Aprire il pannello posteriore di HEXA

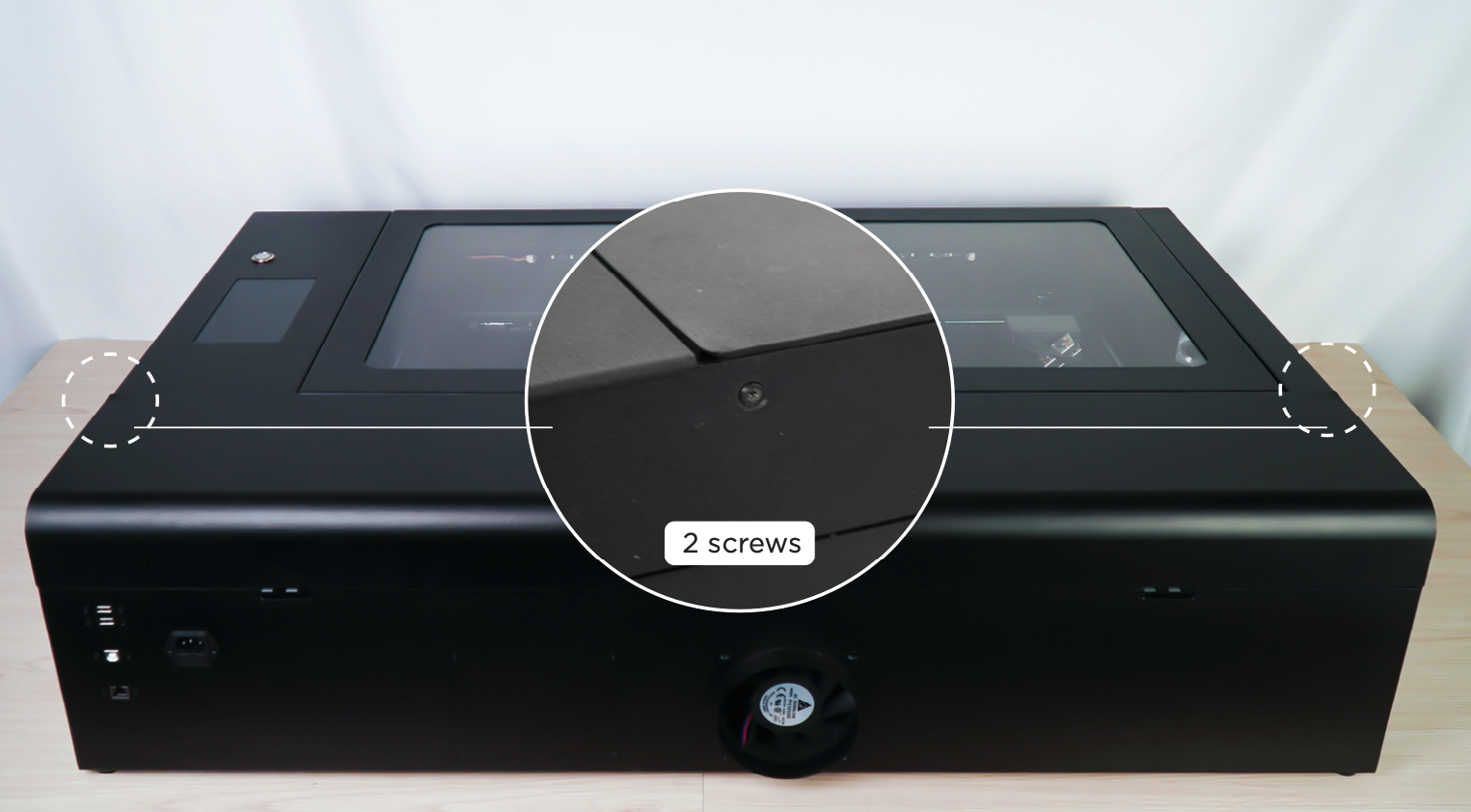

Utilizzare il cacciavite Torx per svitare le due viti sui lati della macchina, dopodiché il coperchio posteriore può essere aperto.

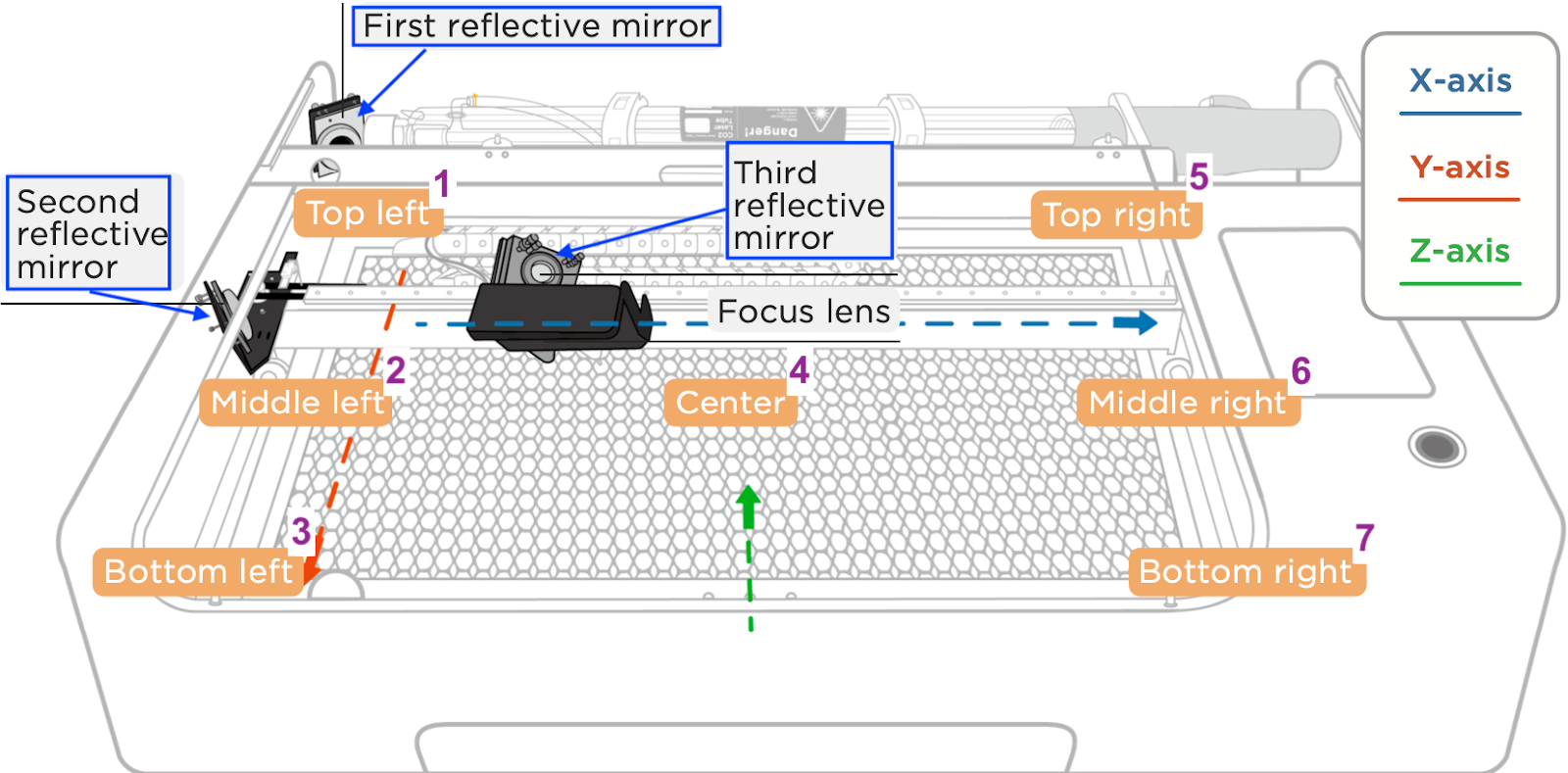

Passo 4 - Conoscere le posizioni
Si prega di familiarizzare con le posizioni:
- Primo specchio riflettente
- Secondo specchio riflettente
- Terzo specchio riflettente
- 7 posizioni del piano di lavoro in cui la testa laser verrà spostata durante il controllo.
Passo 5 - Pulire tutti gli specchi e le lenti di focalizzazione
Si prega di seguire le istruzioni nel link sottostante per pulire tutti gli specchi e le lenti.
4-6 Pulizia di specchi e lenti
Passo 6 - Verificare il punto laser sul primo specchio
Questo passaggio serve a verificare se il tubo laser e la macchina sono in buone condizioni.
Panoramica dei passi:
Passo 6-1 - Applicare il nastro adesivo e generare impulsi

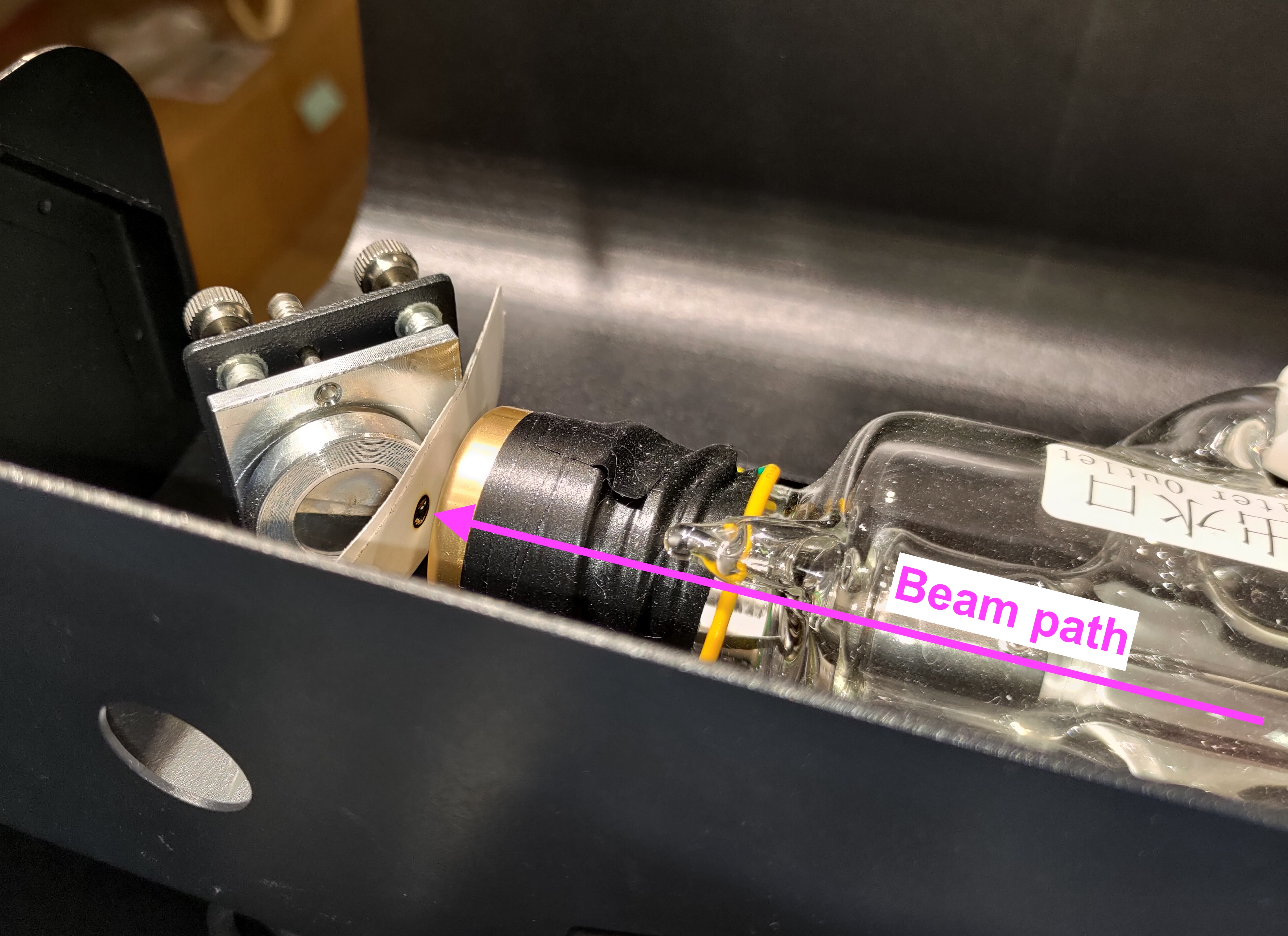

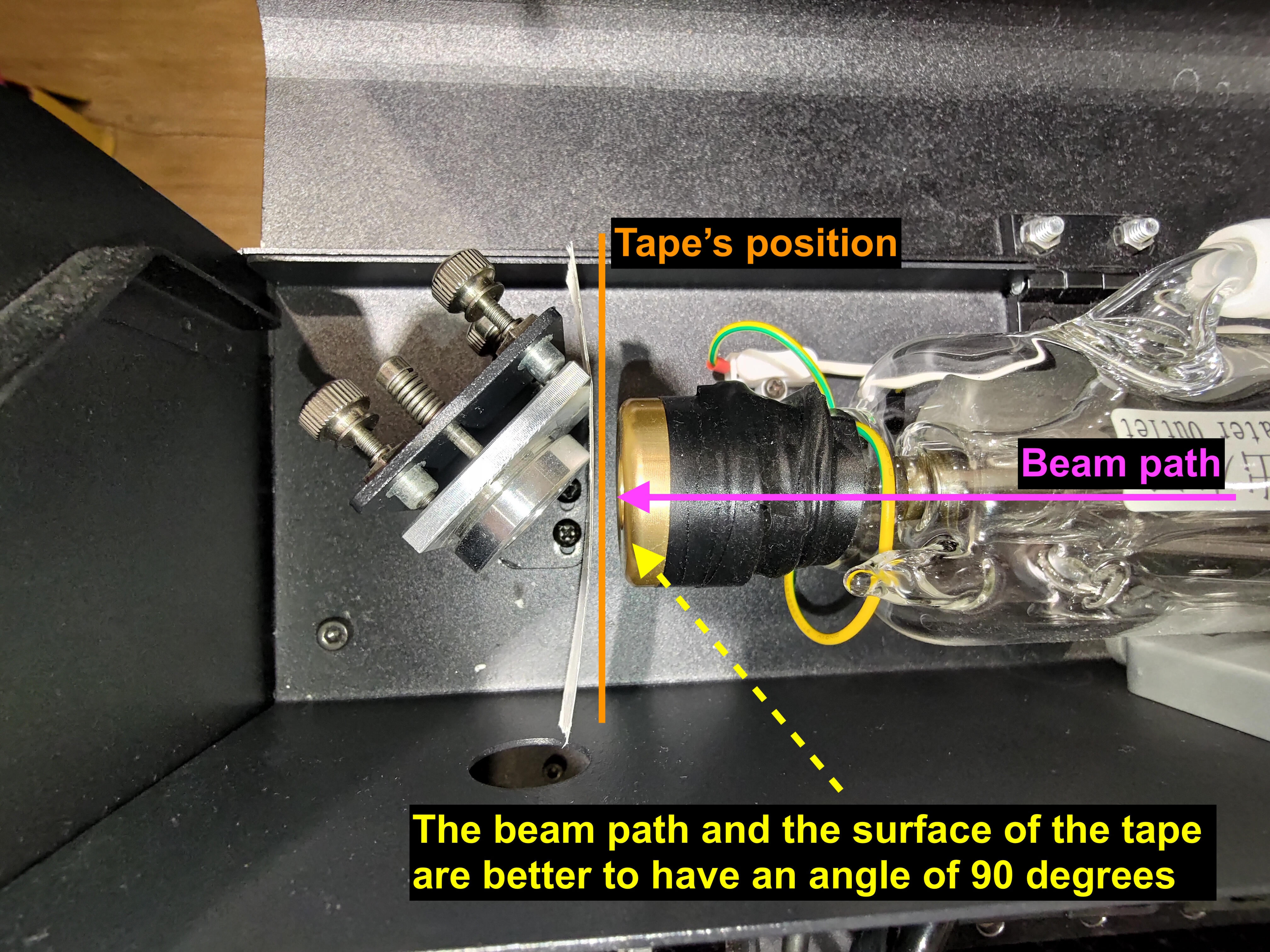

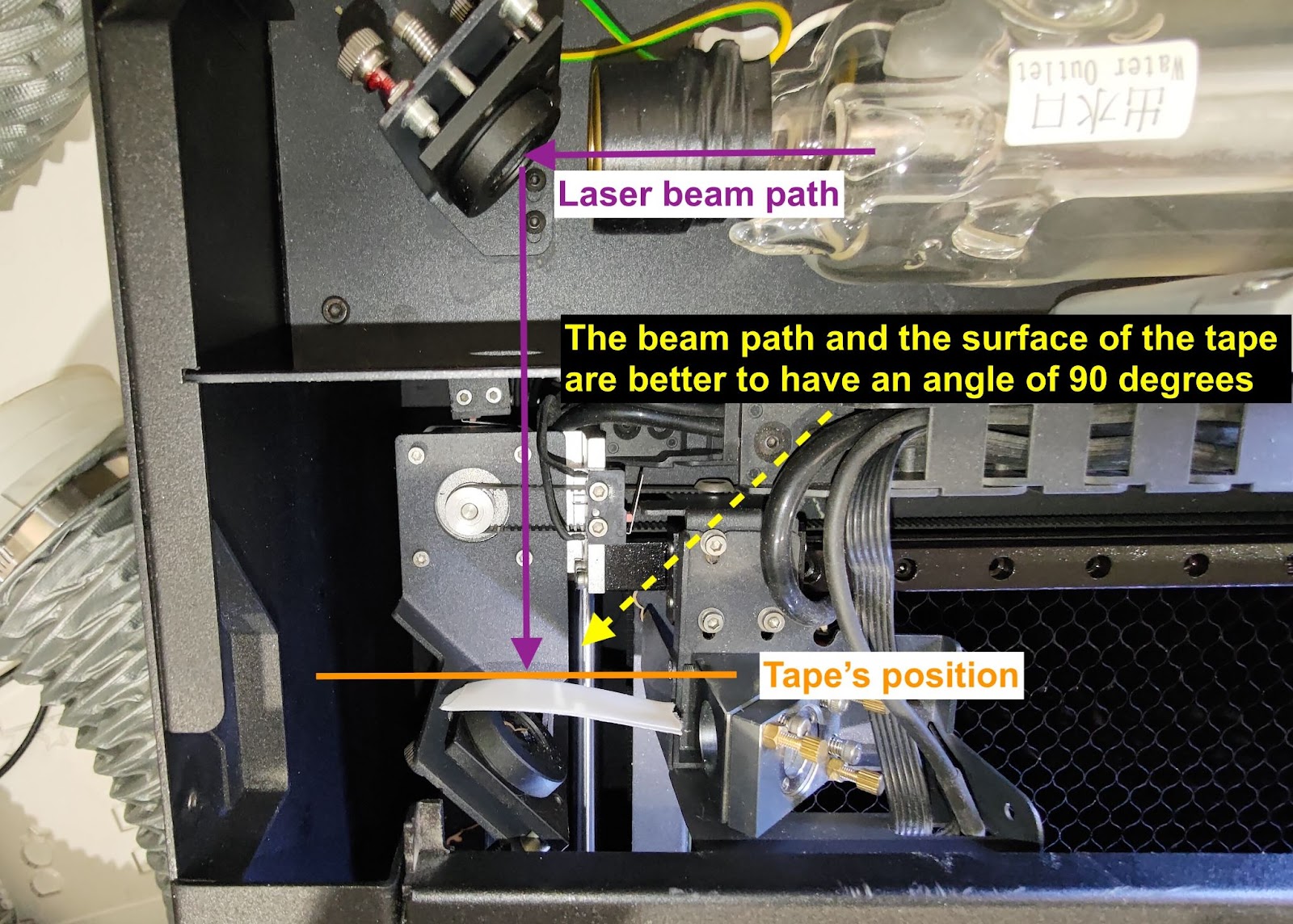

Applicare un nastro biadesivo a due strati sul 1° specchio, chiudere il coperchio posteriore, ed effettuare cinque impulsi.
Passo 6-2 - Controllare ilPasso 6-2 - Osservare la forma del punto sul nastro adesivo

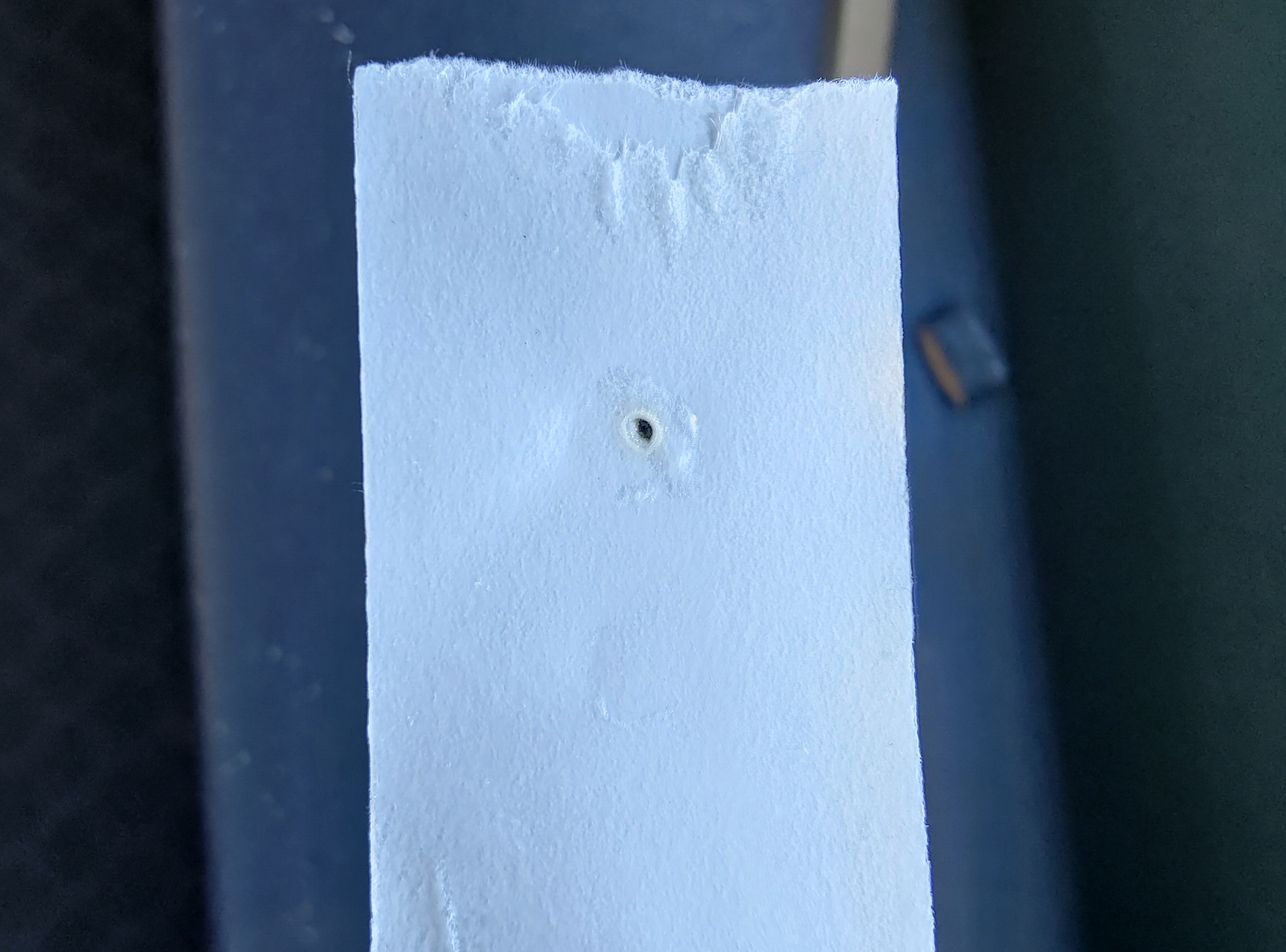

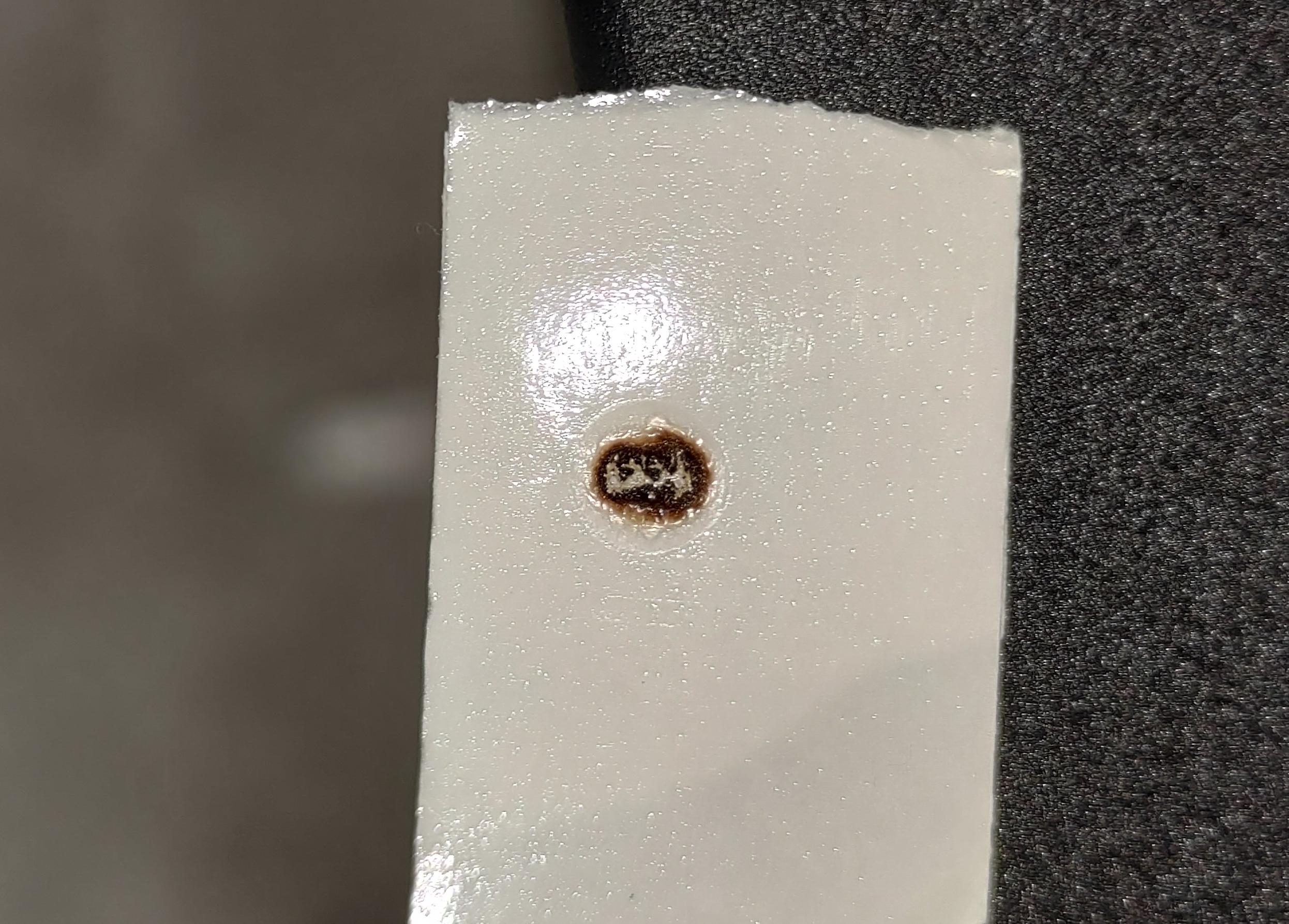

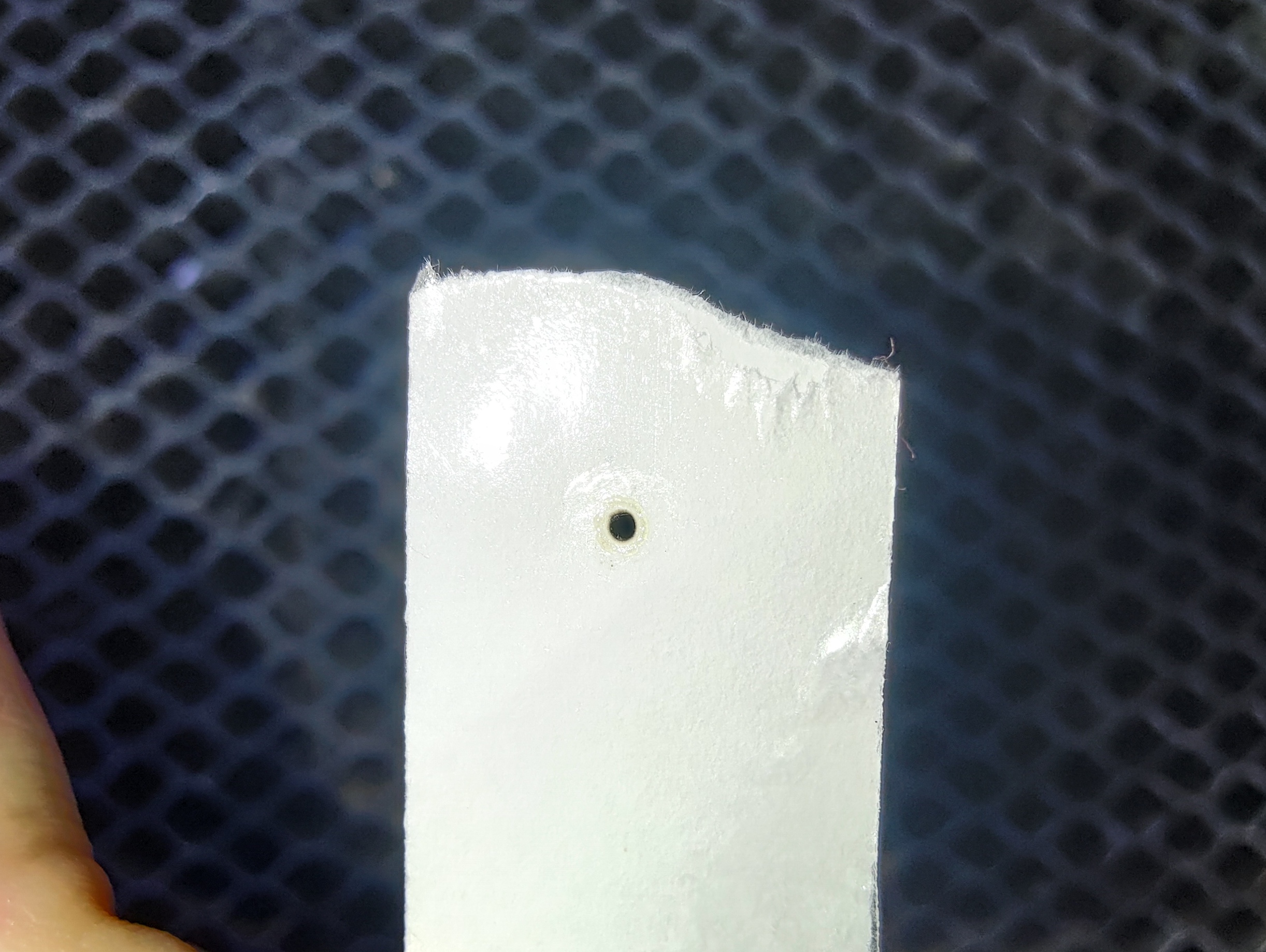

La forma è buona per essere il più rotonda possibile e il primo pezzo di nastro biadesivo davanti dovrebbe essere bruciato.

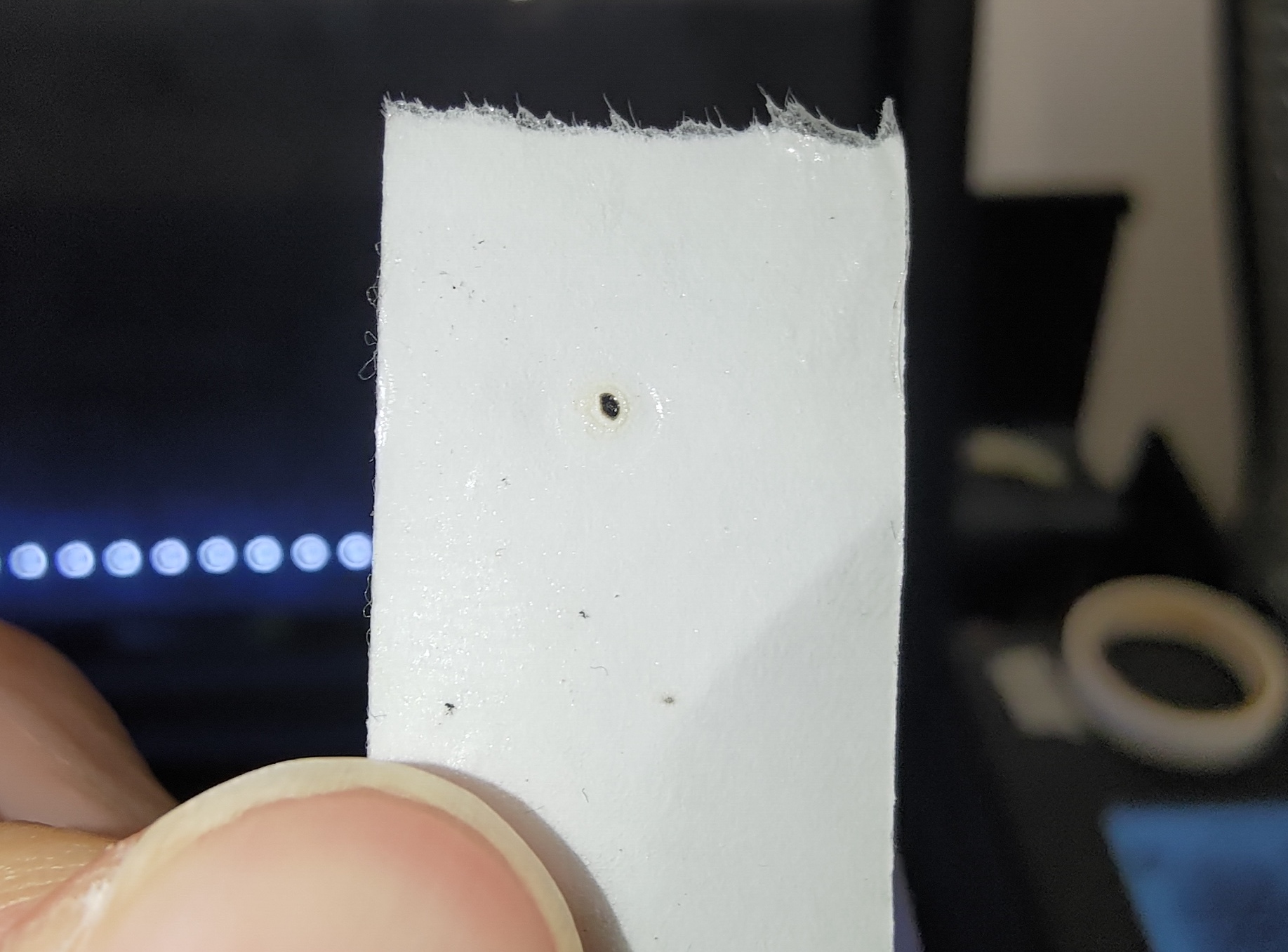

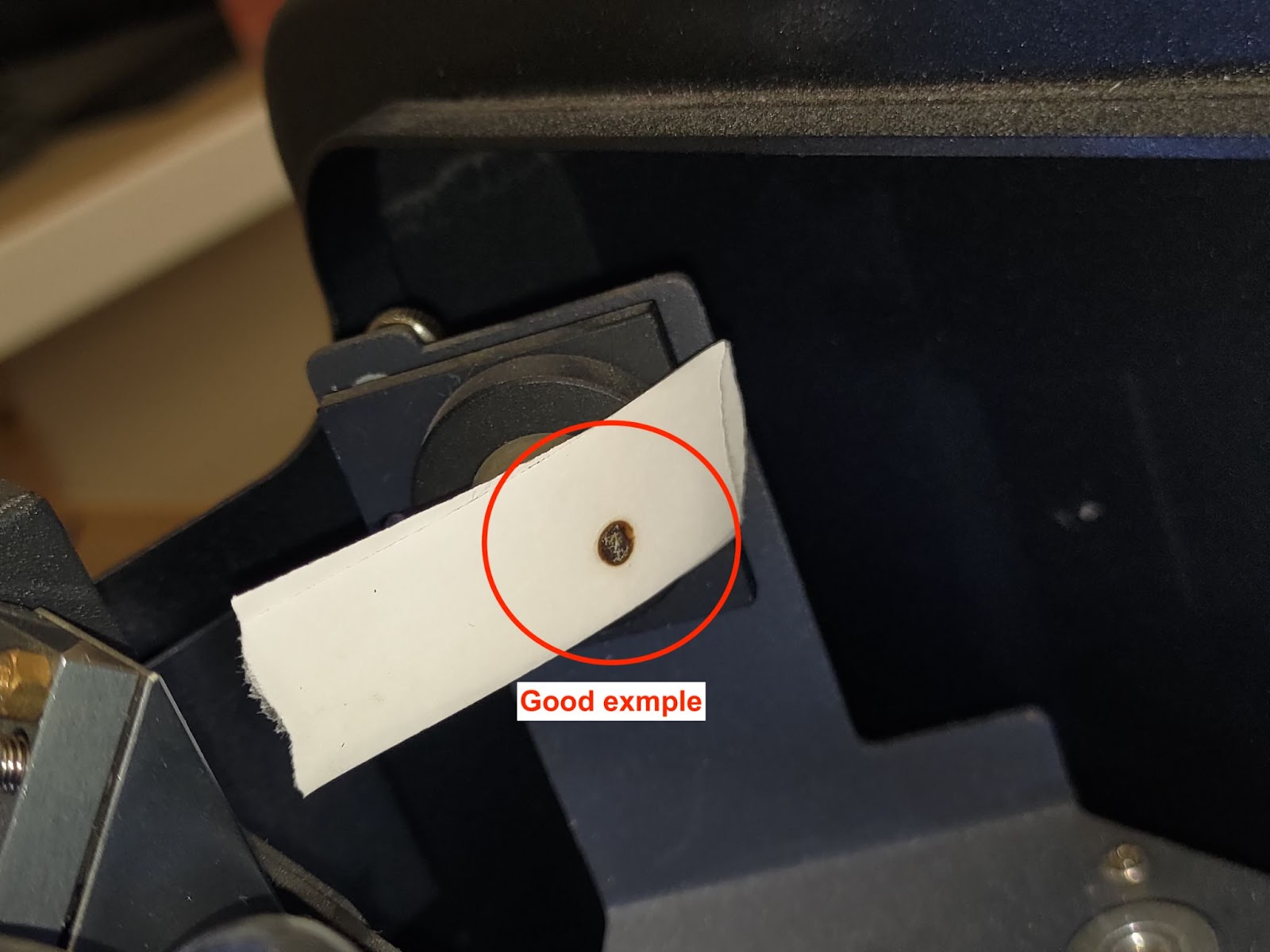

Buon esempio:

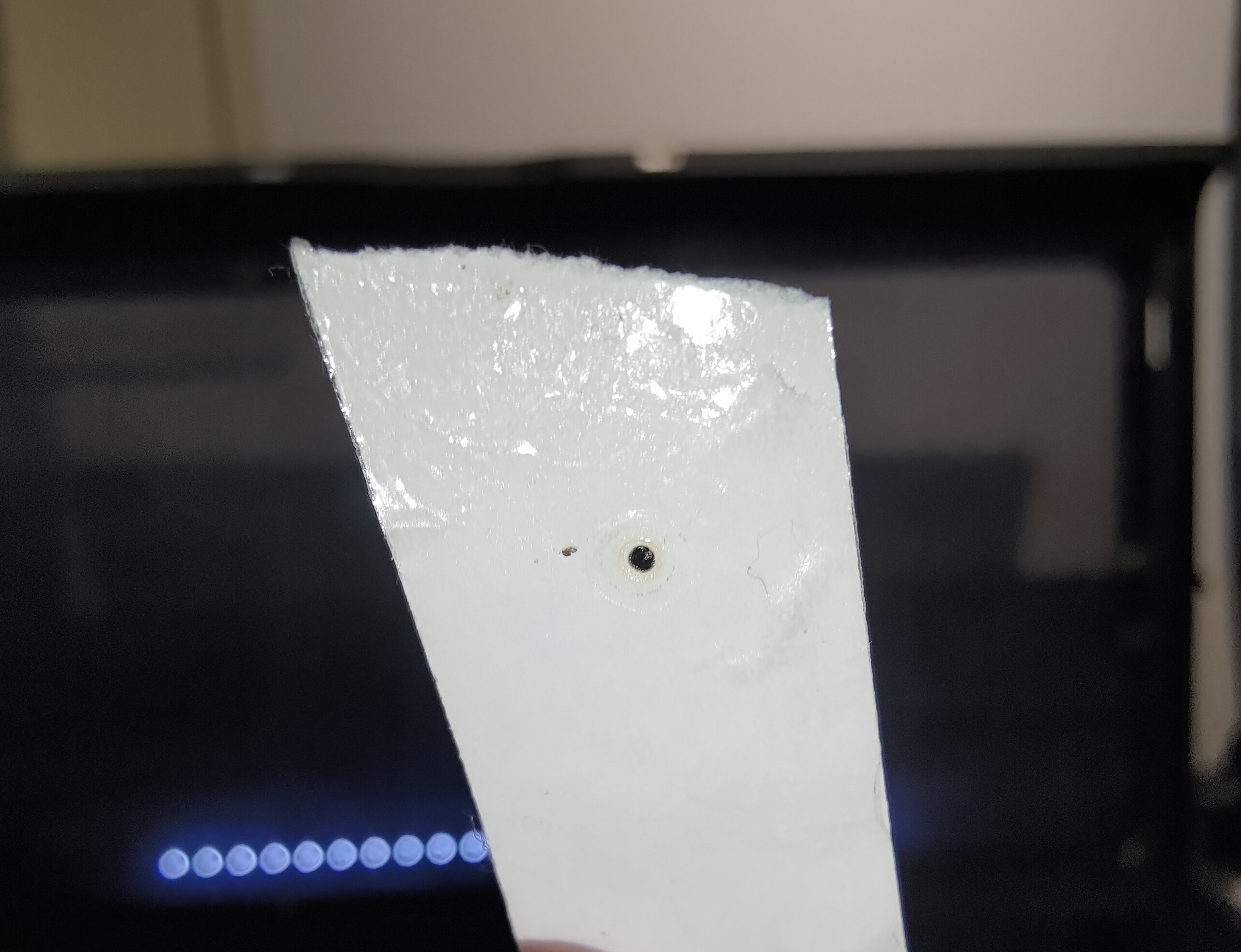

Cattivo esempio:
Passo 6-3 - Rimuovere il nastro adesivo dal primo specchio

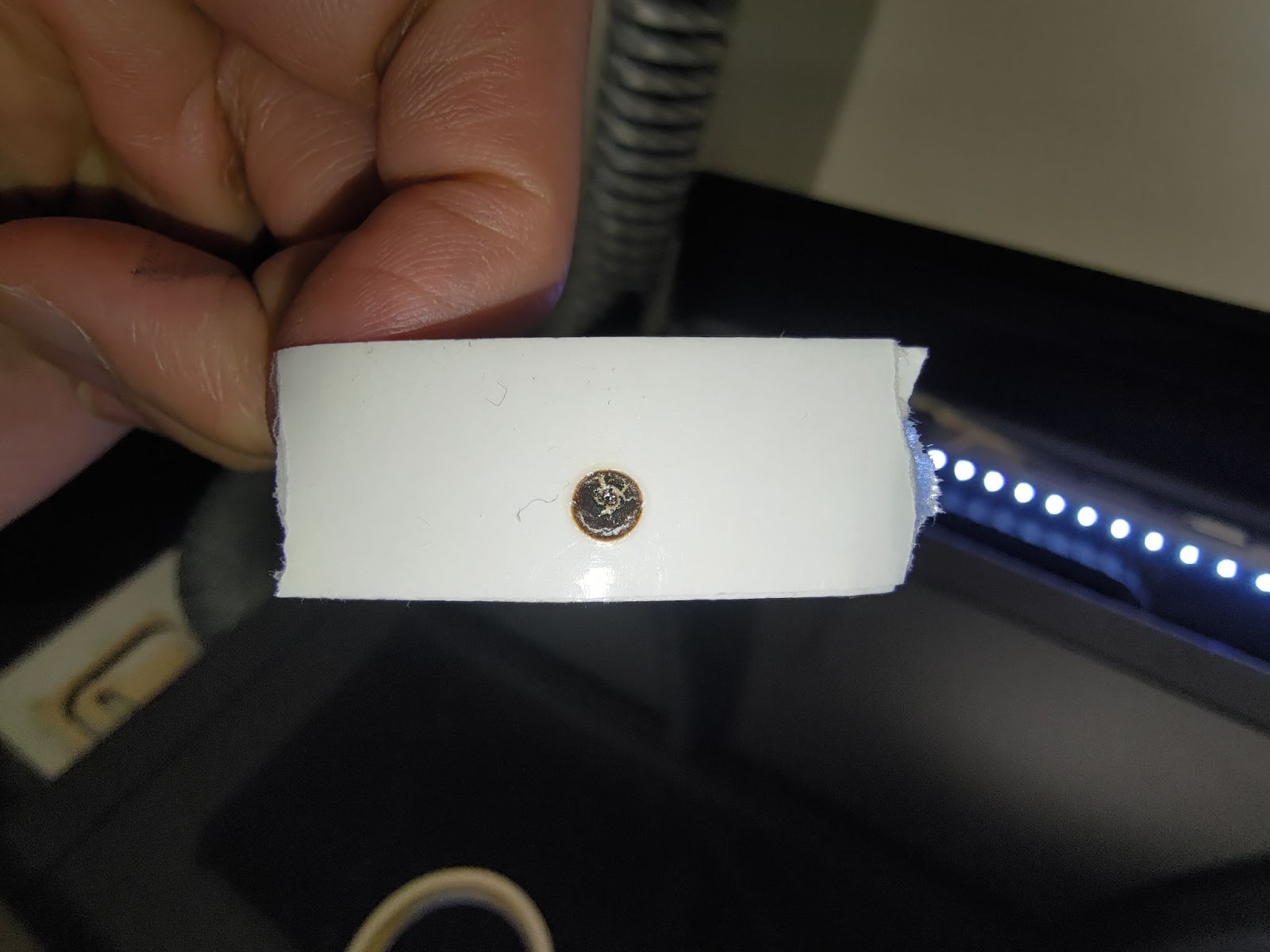

Mettere il nastro del 1° specchio su un pezzo di carta. Annotare la posizione e il numero di impulsi come nella foto qui sotto.
Passo 6-4 - Risoluzione dei problemi e segnalazione
Se il punto non è rotondo, non è forte o simile ai cattivi esempi di cui sopra, aumentare il tasso di potenza a x2.0 e vedere se migliora:
-
Se il punto diventa più intenso, potrebbe indicare un deterioramento del tubo laser. È possibile completare il processo OPA aumentando la potenza oppure contattare il rivenditore locale segnalando il possibile deterioramento del tubo.
-
Se il punto non diventa più forte o ha ancora una forma strana, contattare il rivenditore locale per ulteriore assistenza.
(Si prega di condividere la foto del risultato dell'impulso sul 1° specchio con il rivenditore.)
Passo 7 - Verificare il percorso dal primo al secondo specchio
Questo passo serve per verificare se il percorso è allineato dal 1° specchio al 2° specchio.

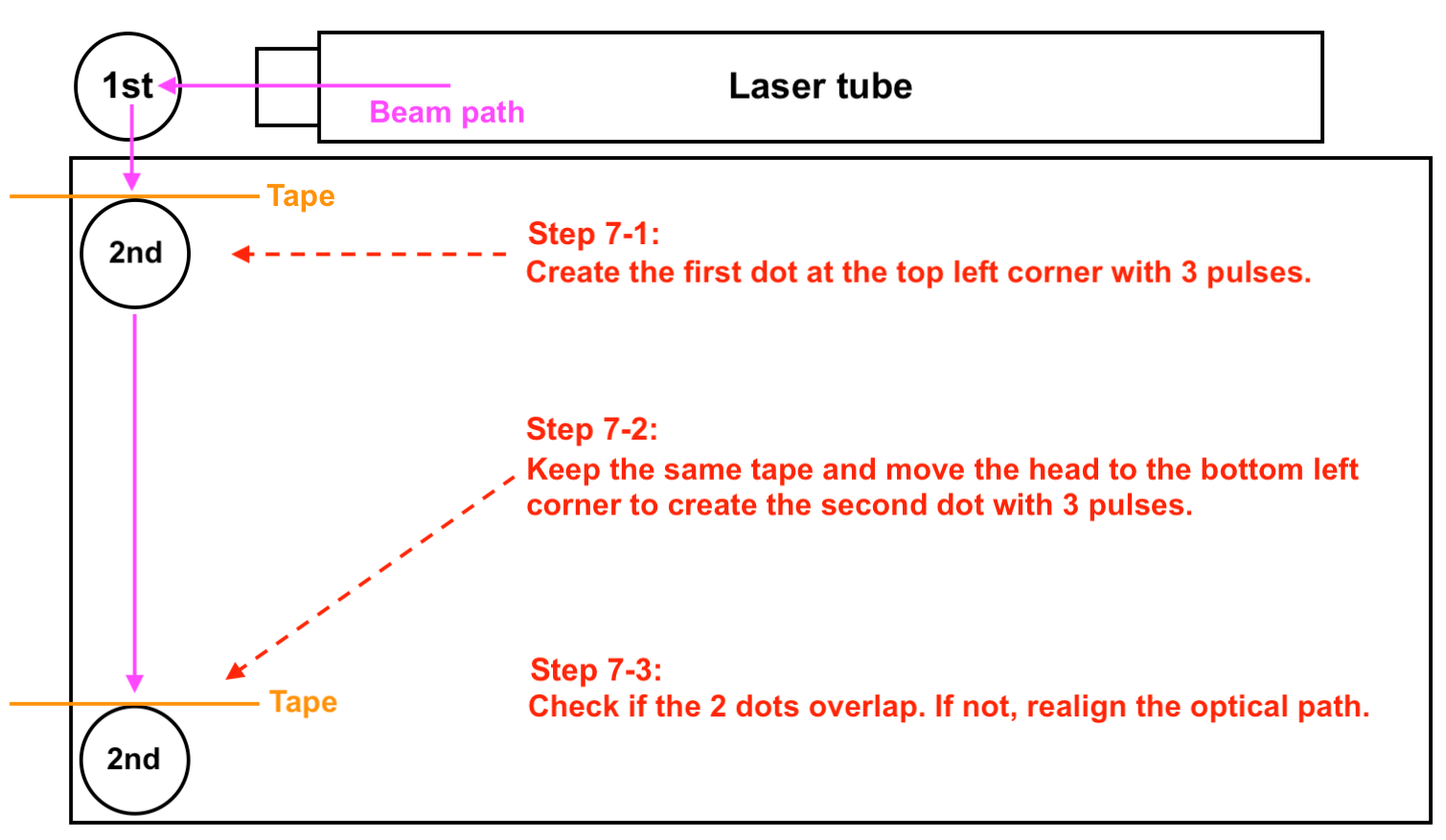

Panoramica dei passi:
Passo 7-1 - Creare il primo punto per la posizione in alto a sinistra

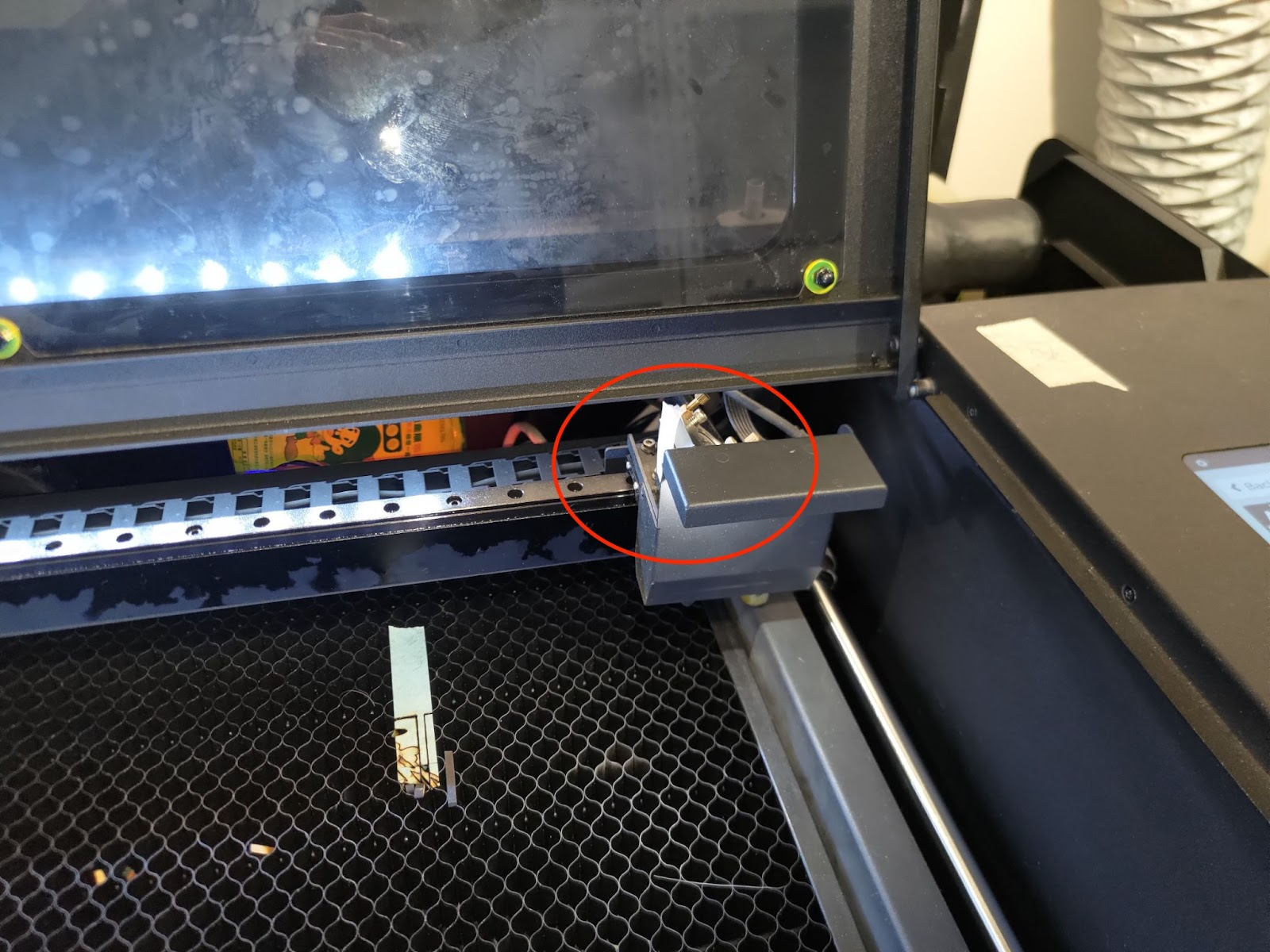

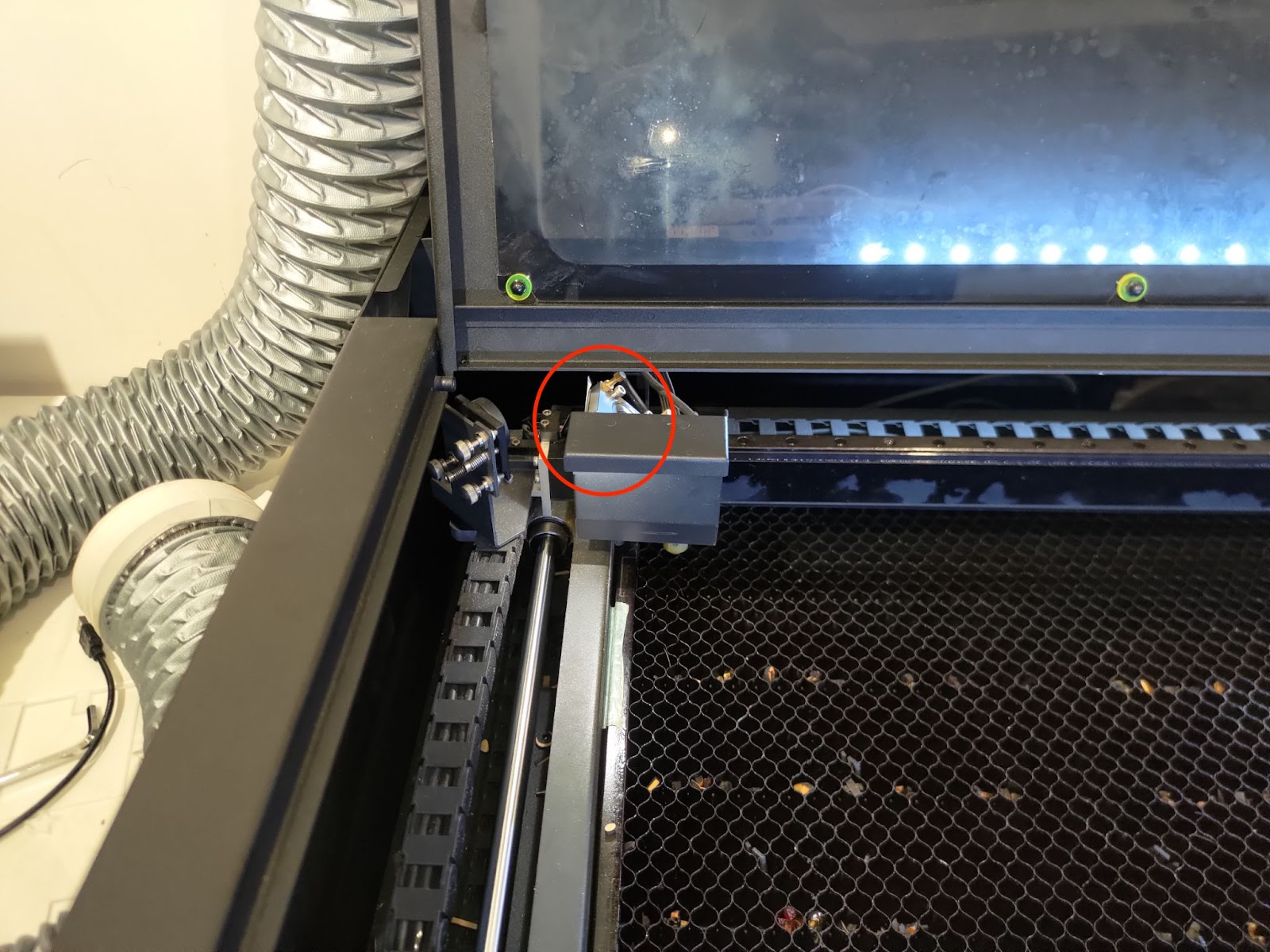

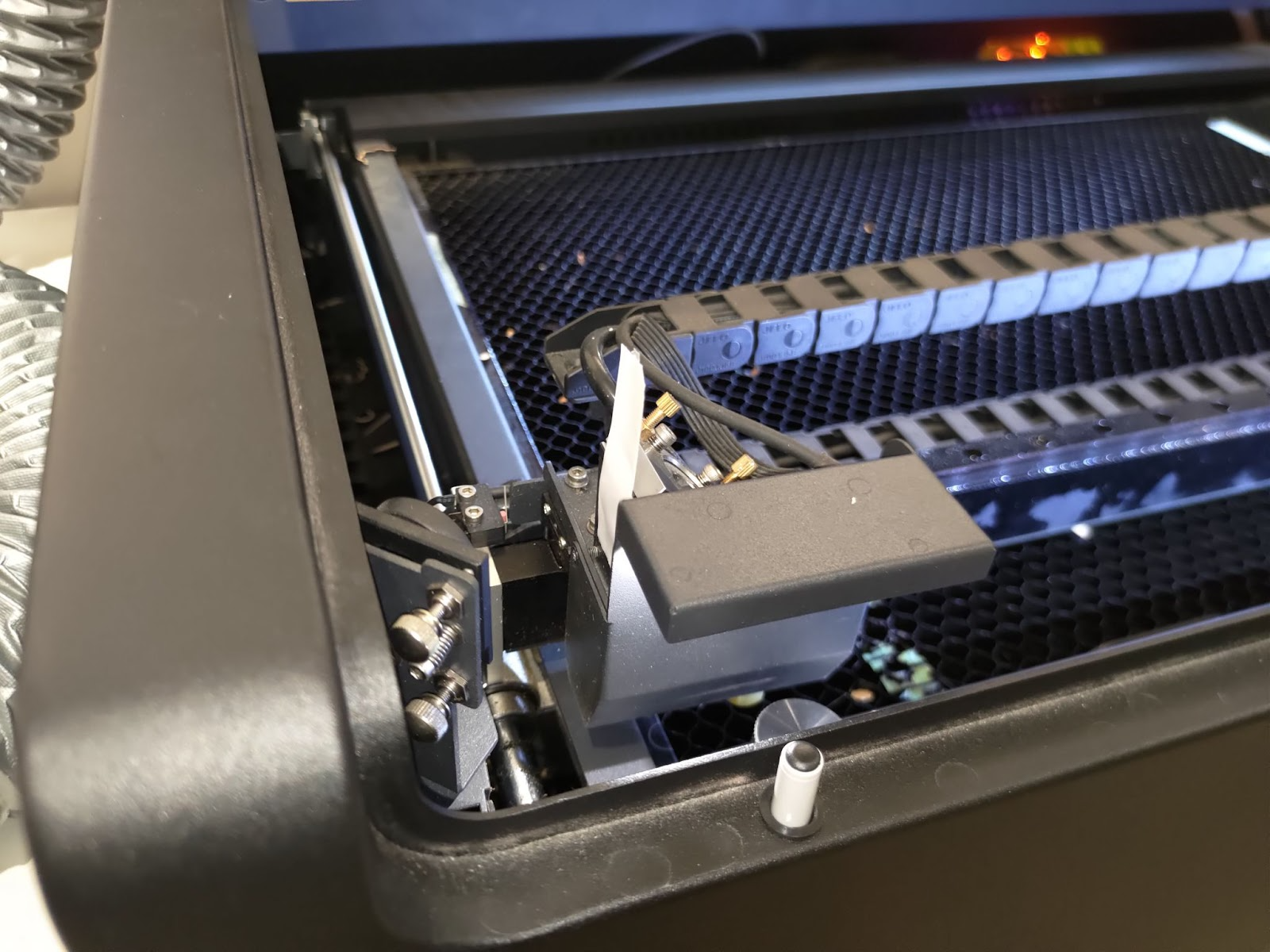

Posizionare un nastro a due strati sul 2° specchio e spostare la testa verso l' angolo in alto a sinistra.
Effettuare tre impulsi per creare il primo punto.

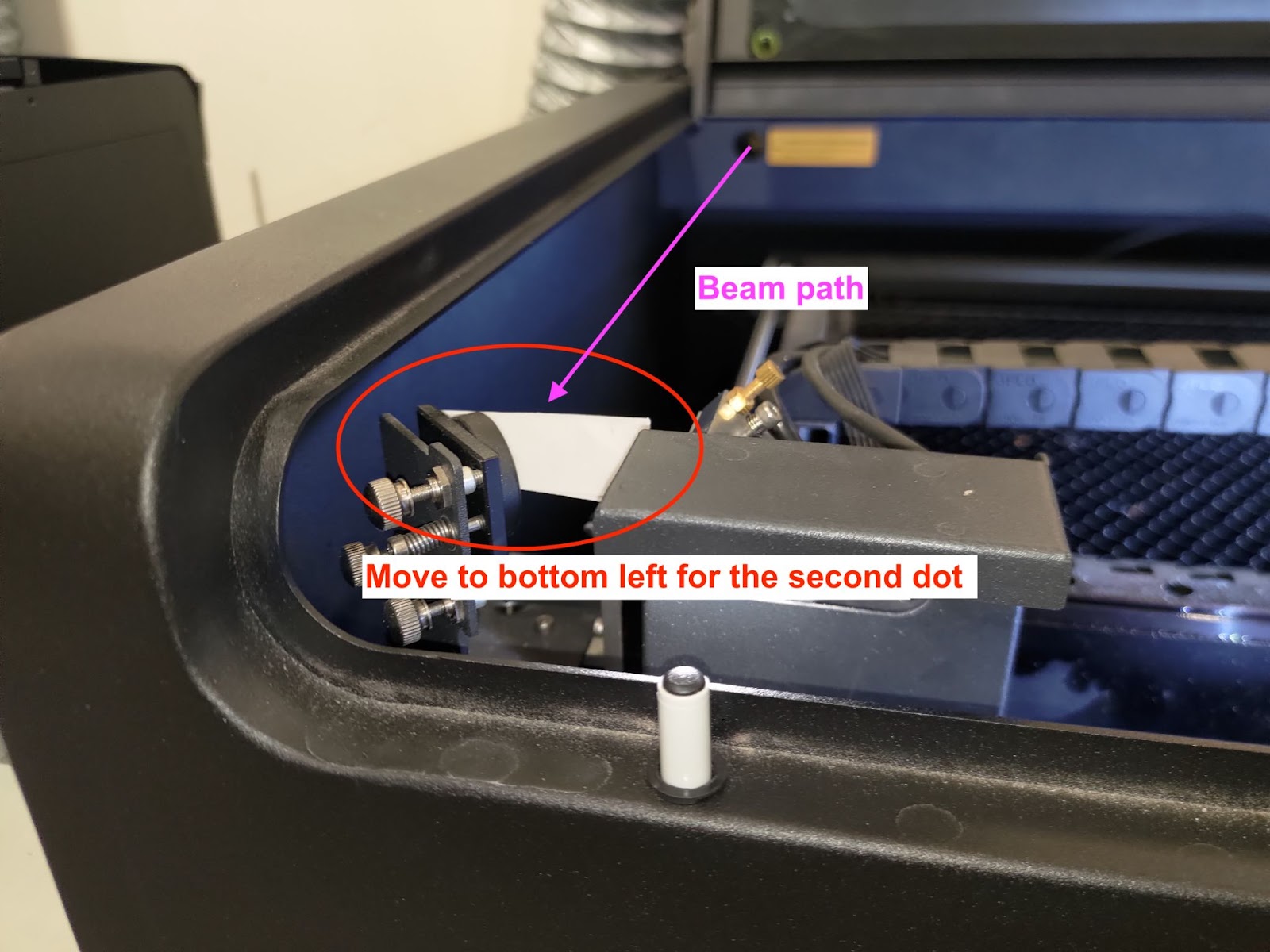

Passo 7-2 - Creare il secondo punto per la posizione in basso a sinistra
Mantenere lo stesso nastro sul 2° specchio e spostare la testa verso l' angolo in basso a sinistra.
Effettuare tre impulsi per creare il secondo punto.
Se non c'è alcun punto nella posizione in basso a sinistra, indica che il percorso è disallineato in modo significativo.
Si prega di spostare la testa nella posizione centrale sinistra e provare a creare un punto al centro a sinistra.

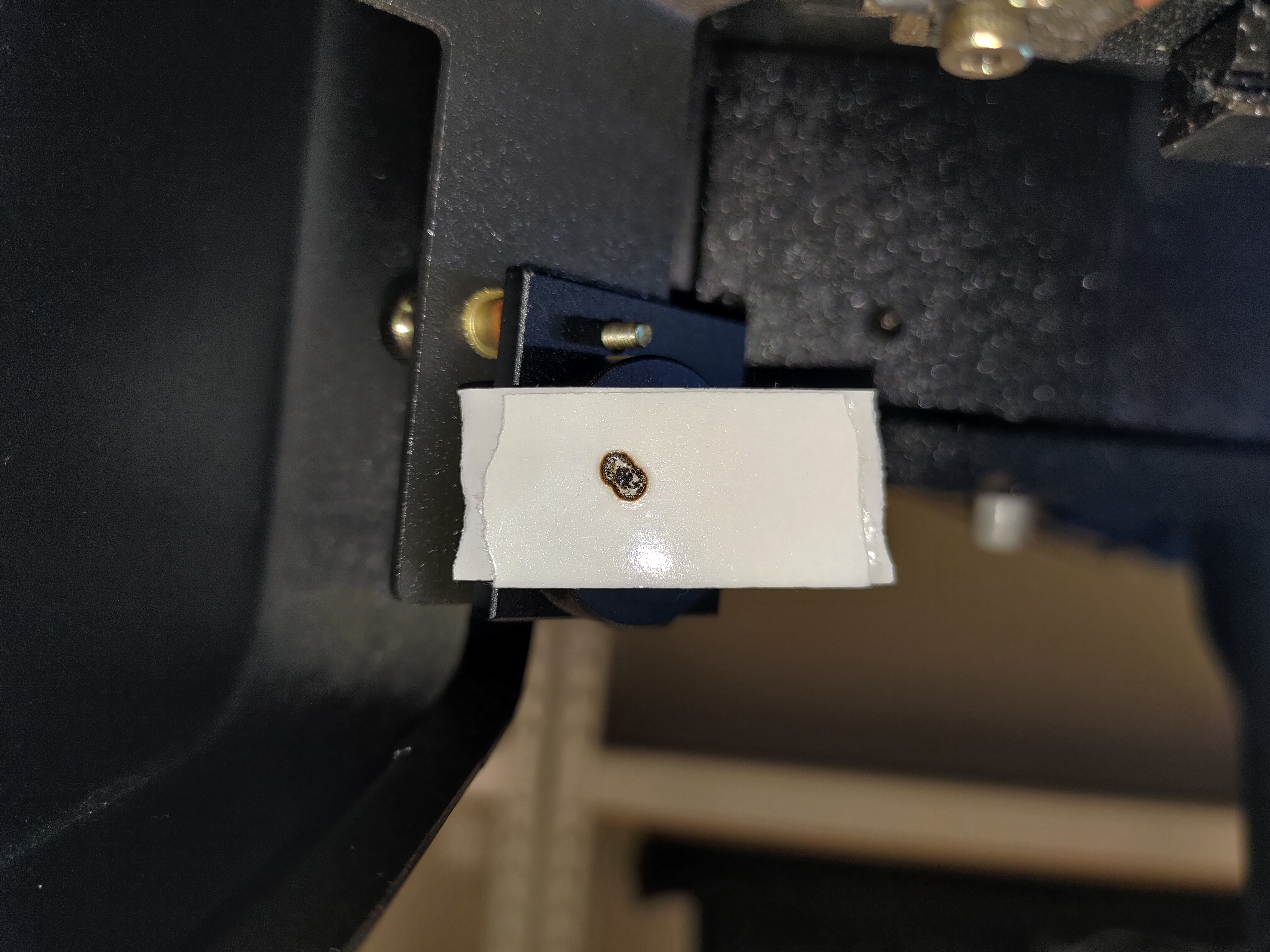

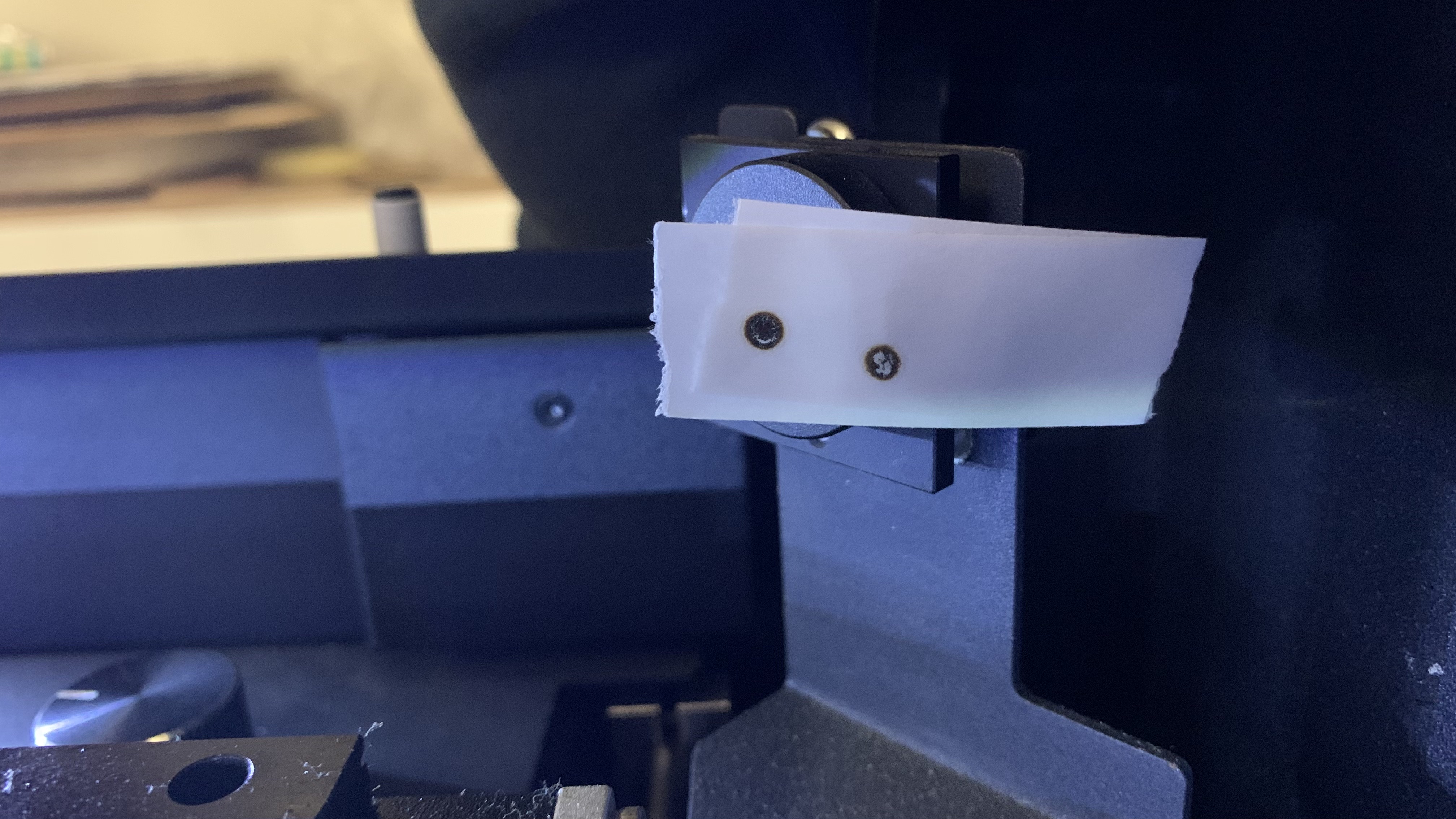

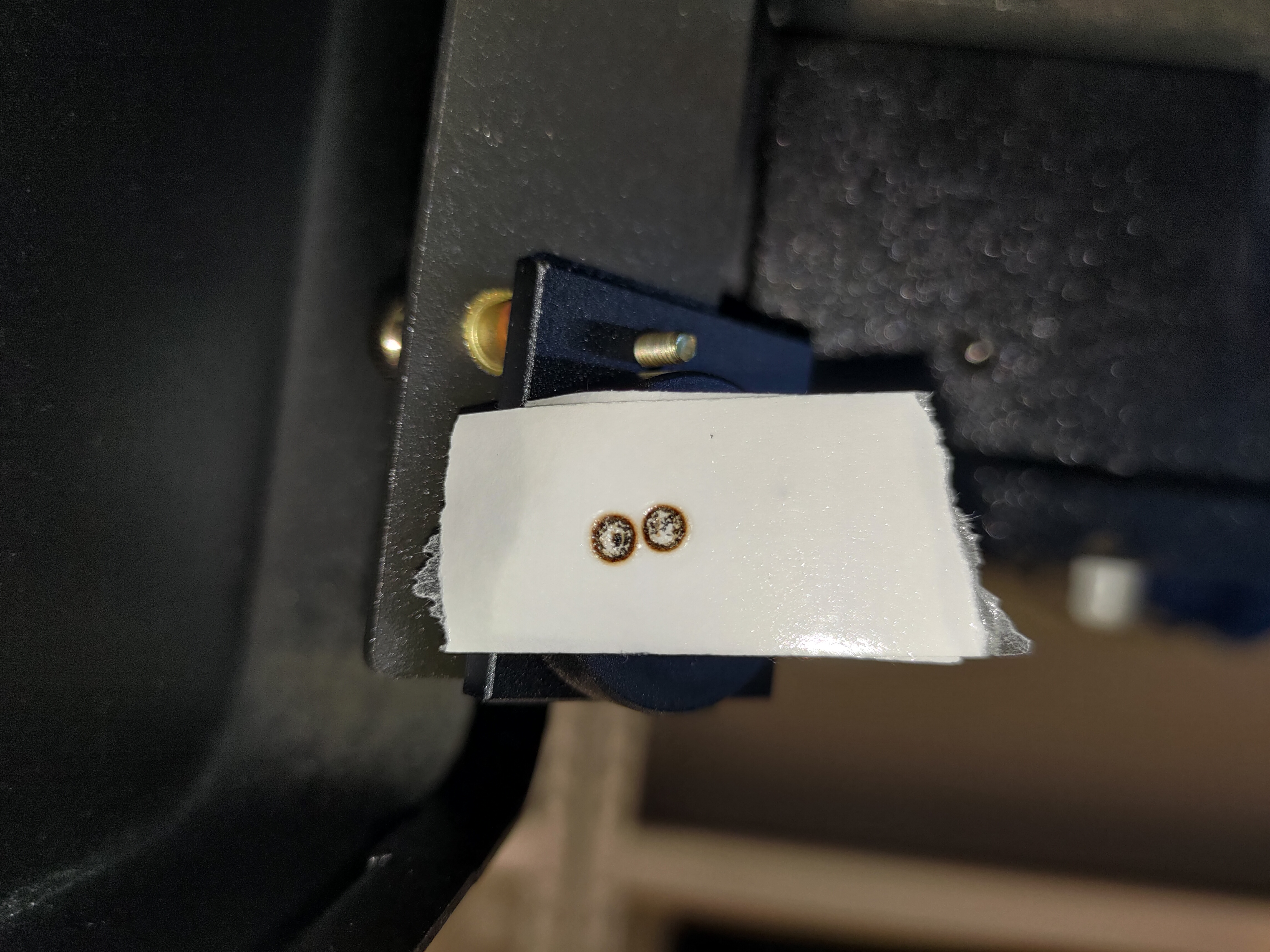

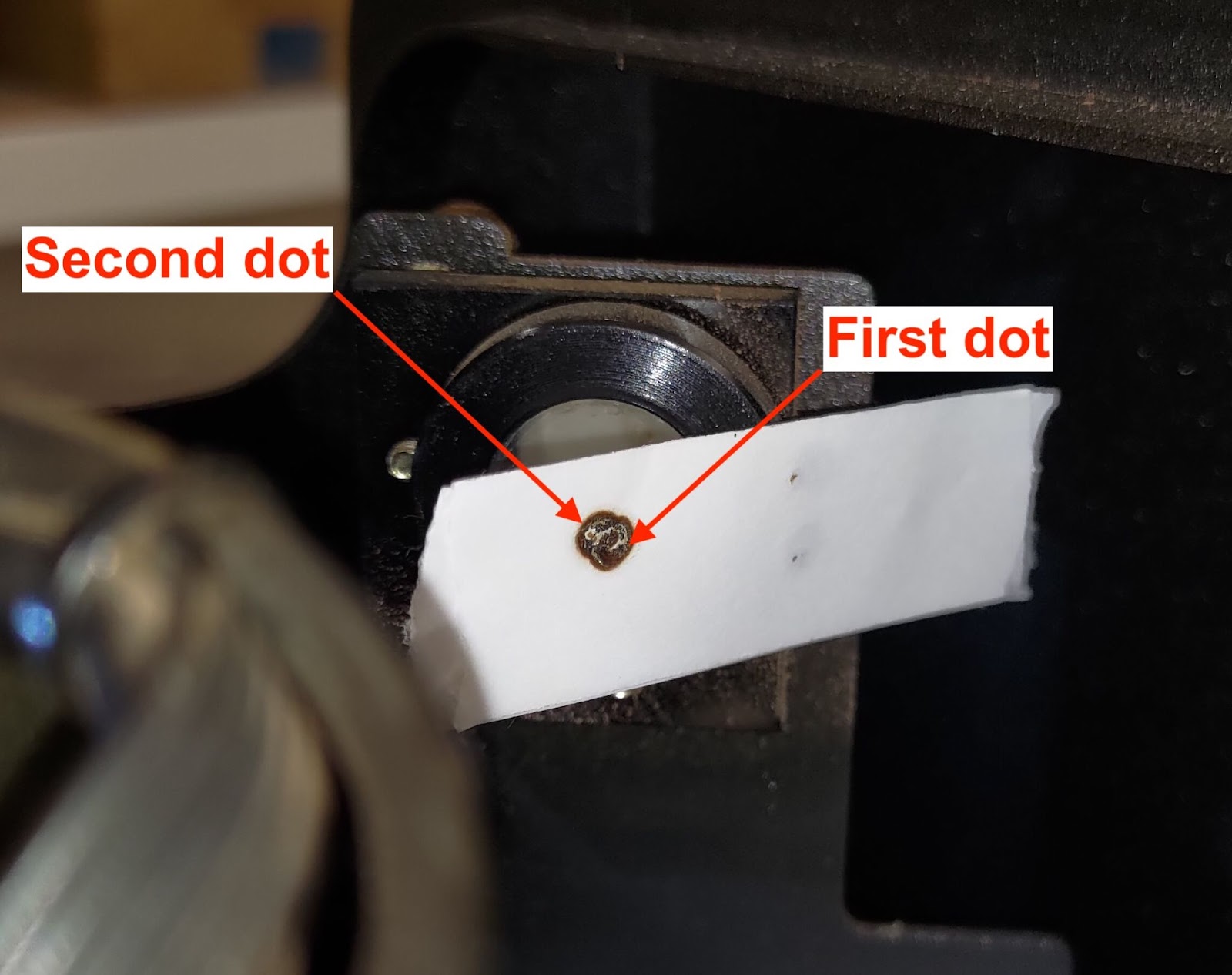

Passo 7-3 - Verificare se il primo e il secondo punto si sovrappongono
Se i punti si sovrappongono perfettamente, come nella foto di esempio corretta, indica che il percorso è allineato correttamente.
Puoi passare al Passo 7-5.

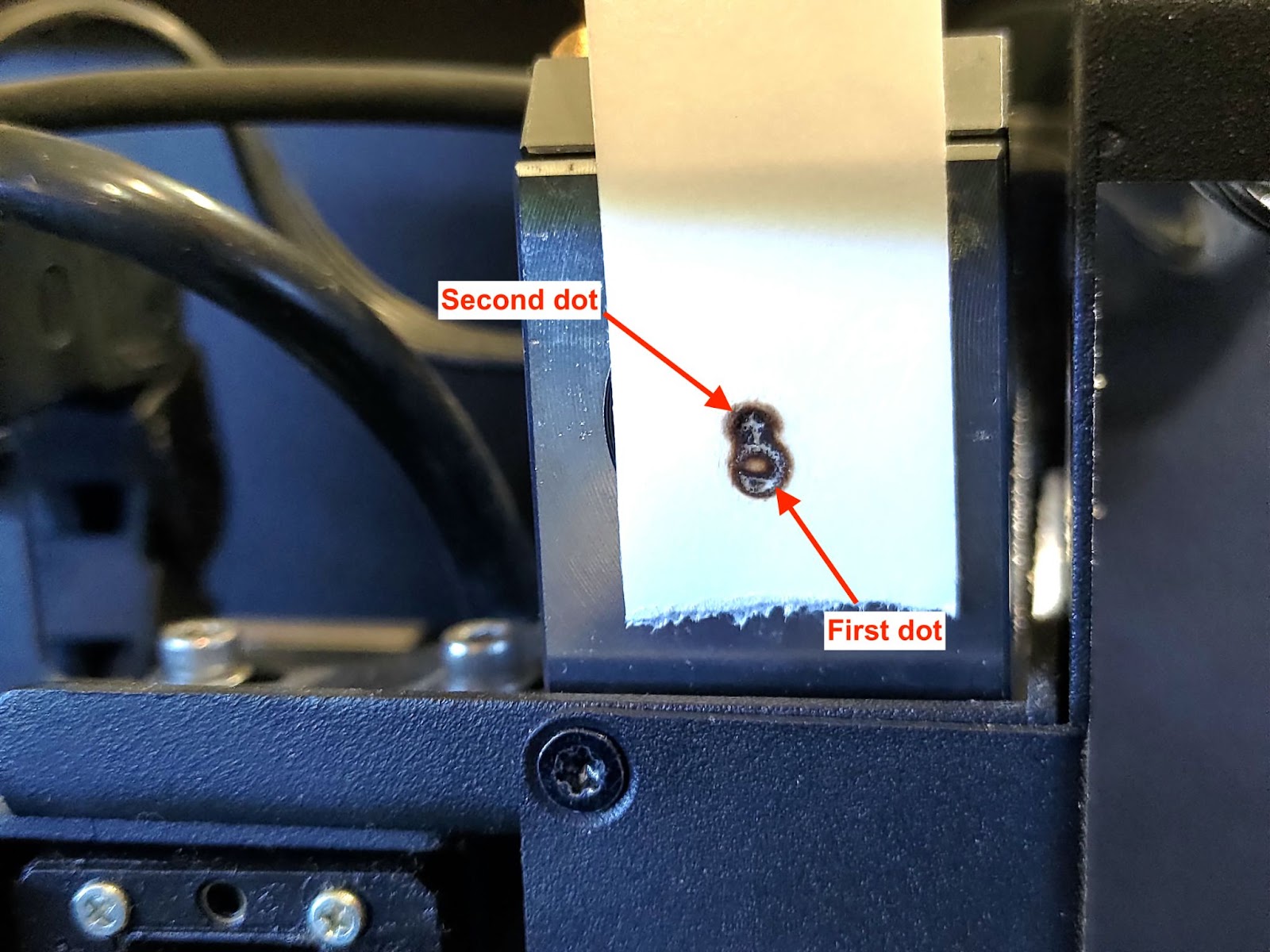

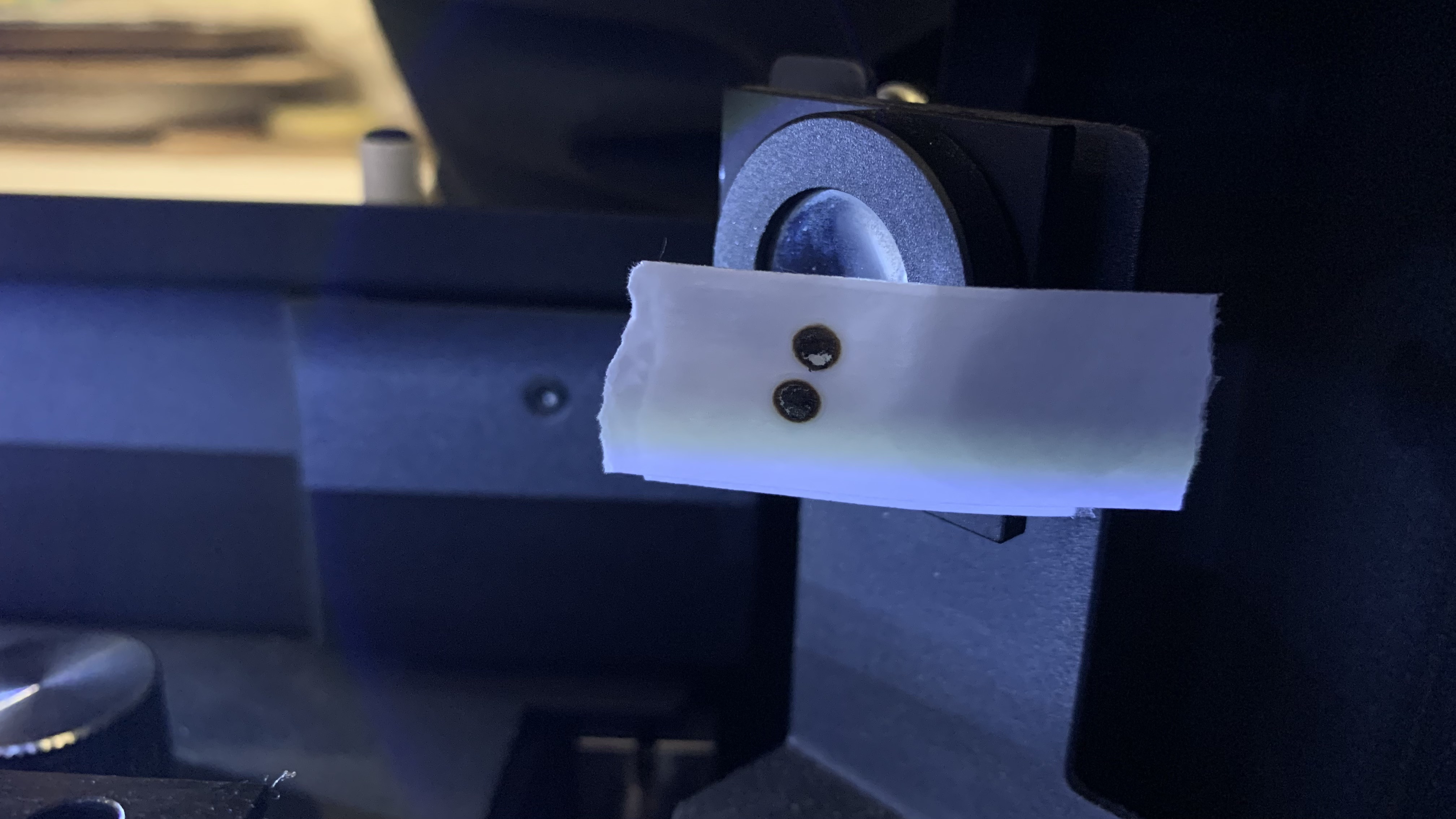

Se non si sovrappongono, come nei cattivi esempi sottostanti, indica che dal 1° specchio al 2° specchio, il percorso ottico è disallineato e il 1° specchio deve essere regolato.
Buon esempio:
Cattivo esempio:
Passo 7-4 - Allineare il percorso dal primo al secondo specchio
Questo passaggio ti insegnerà come allineare il percorso dal 1° specchio al 2° specchio regolando le viti sul 1° specchio.

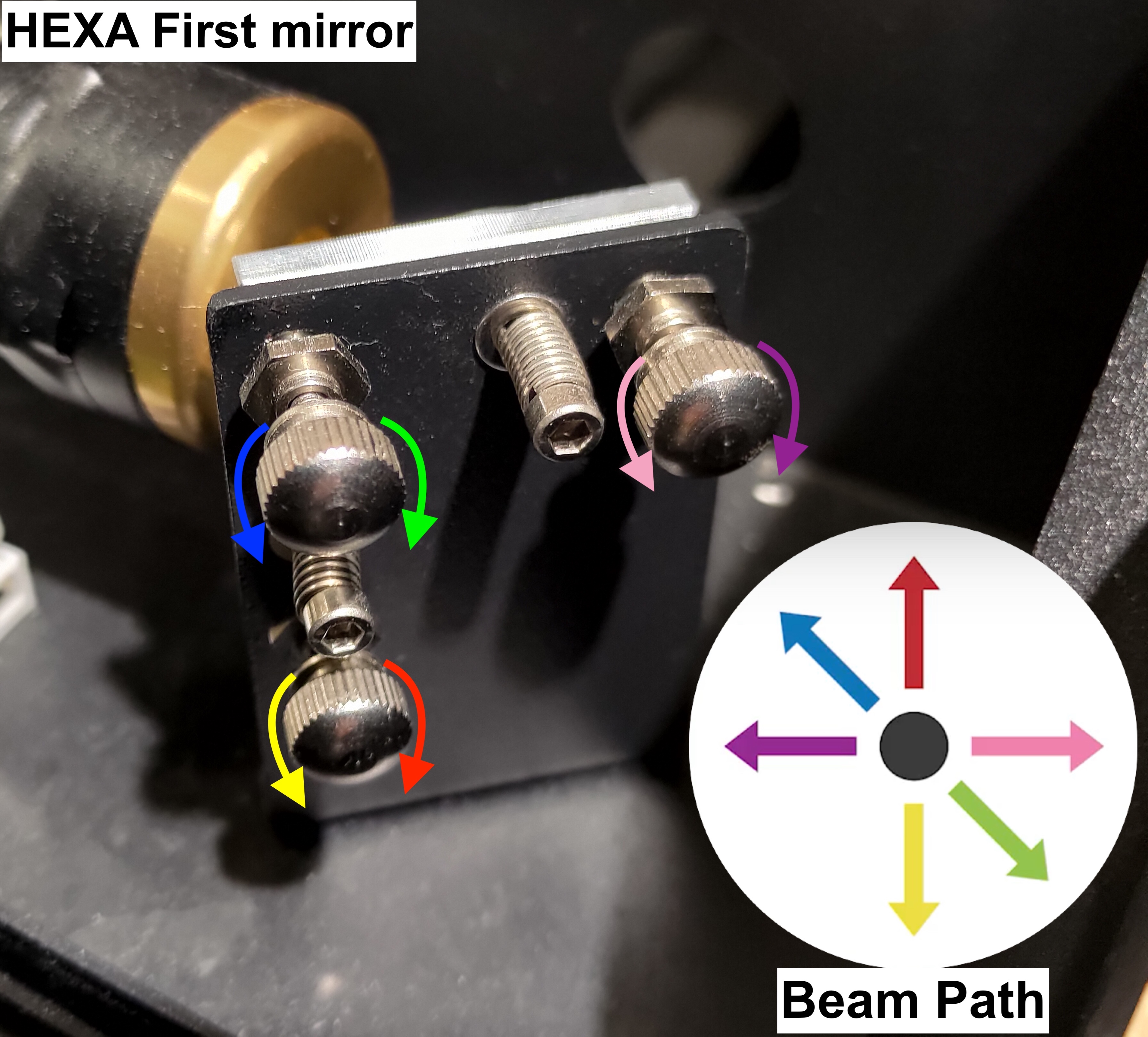

Ci sono tre viti sul 1° specchio e ruotandole in senso orario o antiorario cambierà il percorso del fascio, il che significa che la posizione del secondo punto cambierà.
Si prega di notare che ogni volta che si regola la vite, il percorso potrebbe cambiare. Per garantire la precisione, si consiglia di rimuovere il vecchio nastro con i punti precedenti e utilizzare un nuovo nastro a due strati per confermare se i nuovi punti si sovrappongono.
Passo 7-4-1 - Individuare la vite da regolare
Determinare la posizione del secondo punto e individuare la vite e la sua direzione di rotazione.
Si prega di vedere la foto sottostante e trovare il numero simile alla posizione del secondo punto:

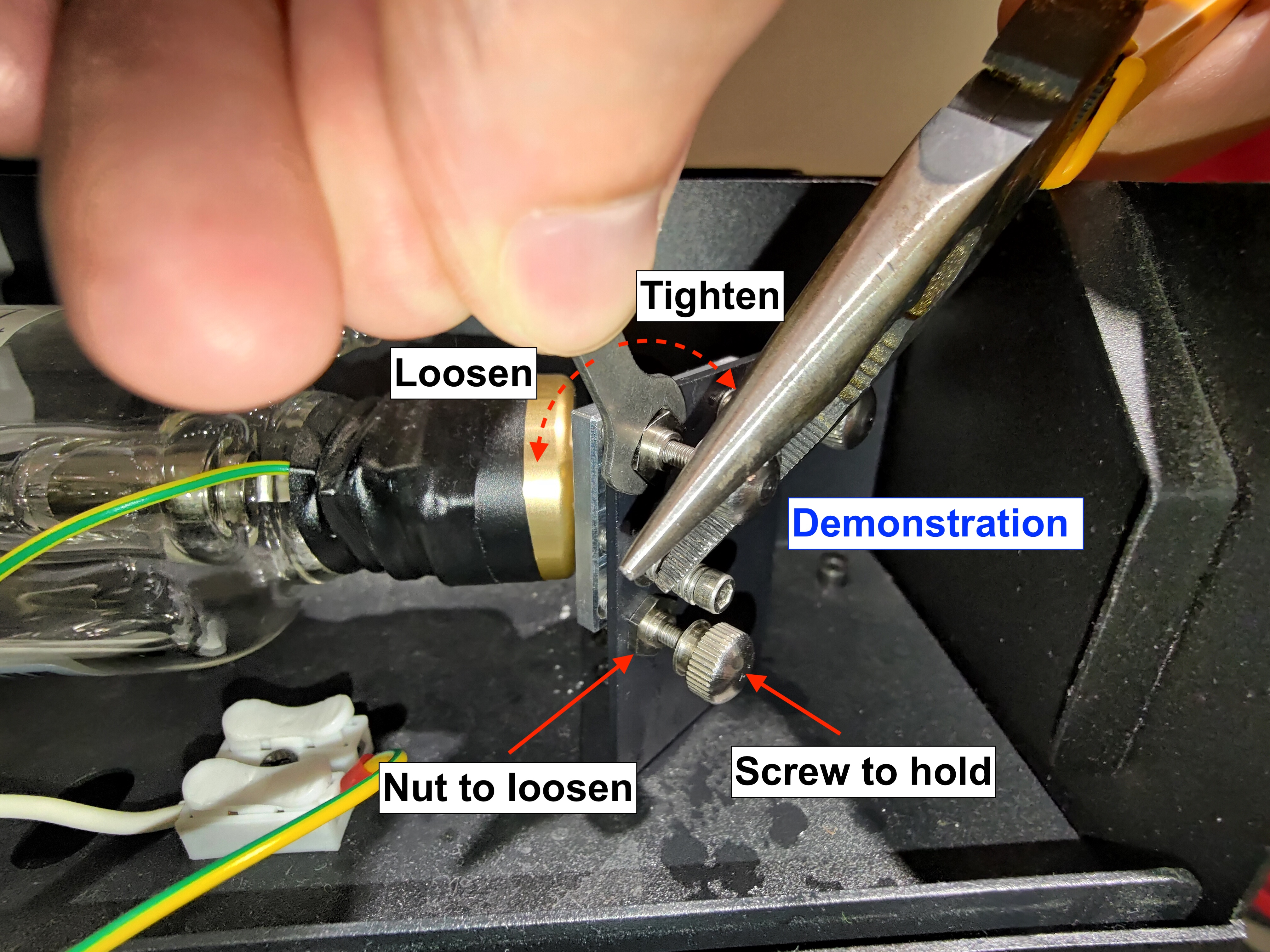

Prima di regolare la vite, si prega di imparare come allentare correttamente il dado:

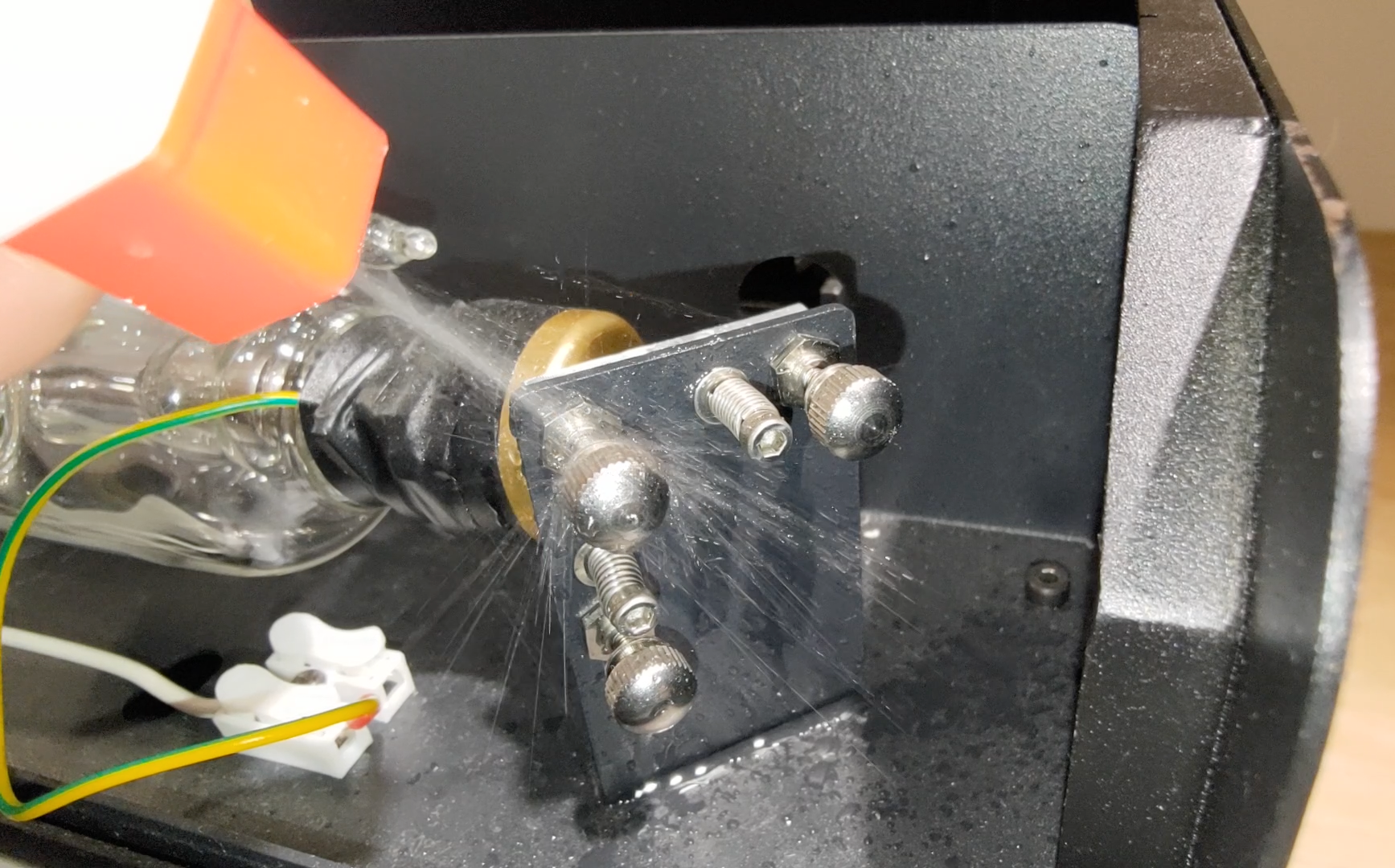

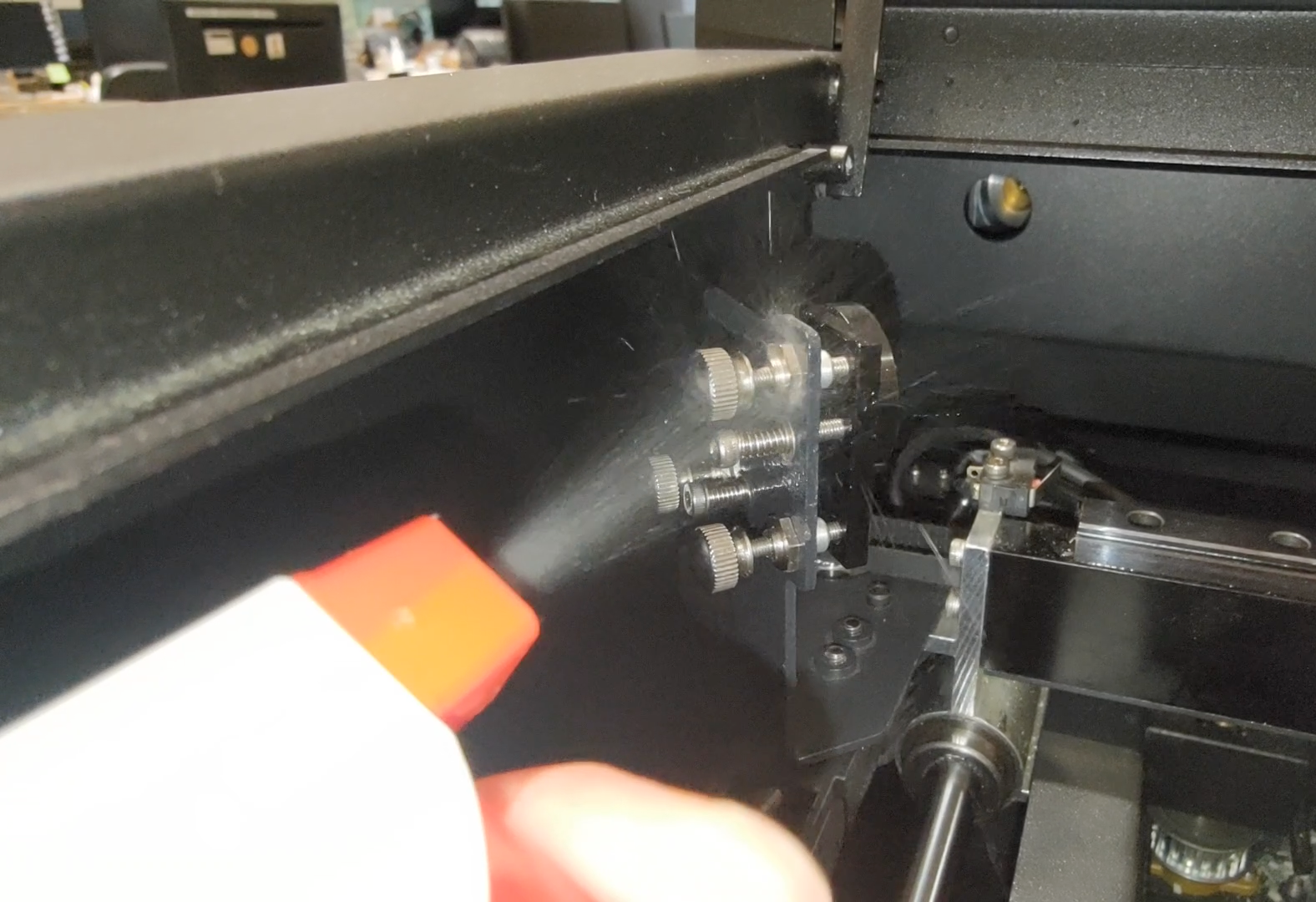

- Per prima cosa, spruzzare l'alcol sui dadi per sciogliere il gel o la colla e attendere alcuni secondi.
- Successivamente, utilizzare le pinze per tenere la vite, quindi allentare il dado con la chiave a doppia testa ruotandola in senso antiorario.
Per #1:
Il secondo punto deve scendere verso destra per sovrapporsi al primo punto
La vite in alto a sinistra dovrà essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.
Per #2:
Il secondo punto deve andare dritto verso il basso per sovrapporsi al primo punto.
La vite in basso a sinistra dovrà essere ruotata in senso antiorario. Si prega di fare riferimento alla foto sottostante.
Per #3:
Il secondo punto deve prima scendere e poi andare a sinistra per sovrapporsi al primo punto.
La vite in basso a sinistra dovrà essere ruotata in senso antiorario per far scendere il punto.
La vite in alto a destra dovrà essere ruotata in senso orario per far andare il punto a sinistra.
Si prega di fare riferimento alla foto sottostante.
Per #4:
Il secondo punto deve andare a destra per sovrapporsi al primo punto.
La vite in alto a destra dovrà essere ruotata in senso antiorario. Si prega di fare riferimento alla foto sottostante.
Per #5:
Il secondo punto deve andare a sinistra per sovrapporsi al primo punto.
La vite in alto a destra dovrà essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.
Per #6:
Il secondo punto deve prima andare a destra e poi verso l'alto per sovrapporsi al primo punto.
La vite in alto a destra dovrà essere ruotata in senso antiorario per far andare il punto a destra.
La vite in basso a sinistra dovrà essere ruotata in senso orario per far salire il punto.
Si prega di fare riferimento alla foto sottostante.
Per #7:
Il secondo punto deve andare dritto verso l'alto per sovrapporsi al primo punto.
La vite in basso a sinistra dovrà essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.
Per #8:
Il secondo punto deve andare in alto a sinistra per sovrapporsi al primo punto
La vite in alto a sinistra dovrà essere ruotata in senso antiorario. Si prega di fare riferimento alla foto sottostante.
Passo 7-4-2 - Serrare il dado dopo la regolazione
Si prega di serrare il dado dopo aver regolato la vite ruotandola in senso orario.
Passo 7-5 - Rimuovere il nastro adesivo dal secondo specchio
Mettere il nastro del 2° specchio sul foglio. Annotare la posizione e il numero di impulsi come nella foto sottostante.
Passo 8 - Verificare il percorso dal secondo al terzo specchio
Questo passo serve a verificare se il percorso è allineato dal 2° specchio al 3° specchio.

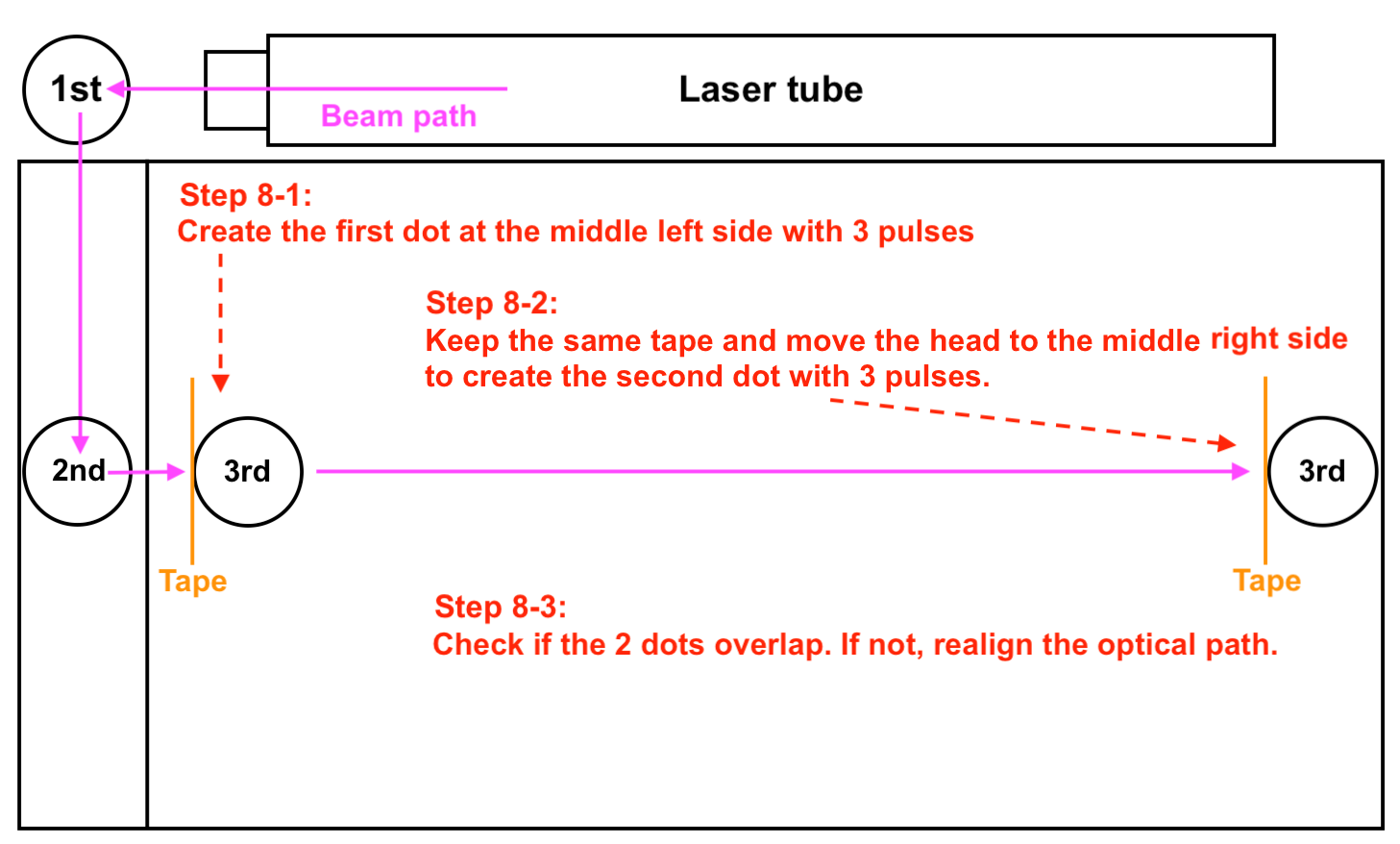

Panoramica dei passi:

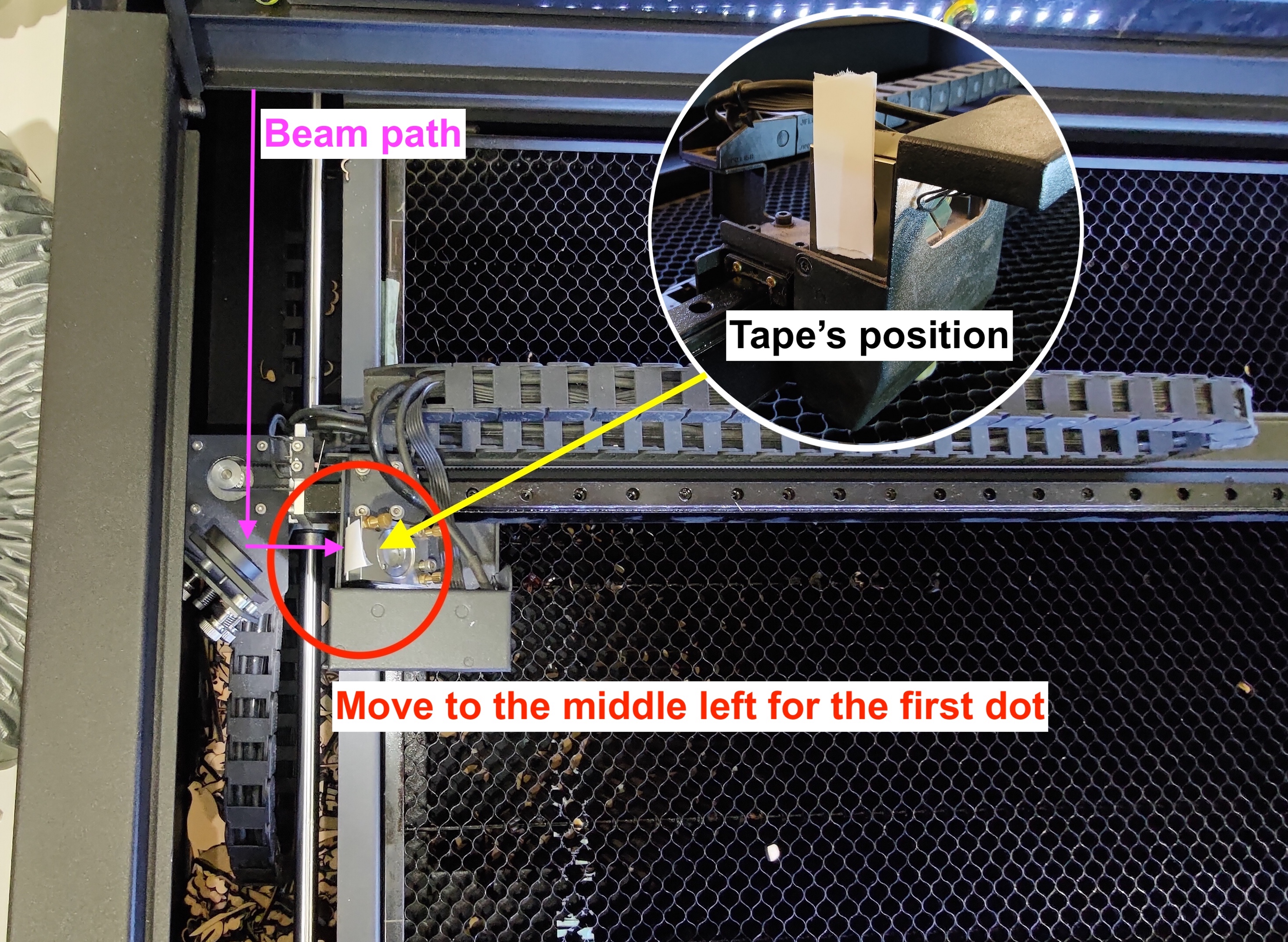

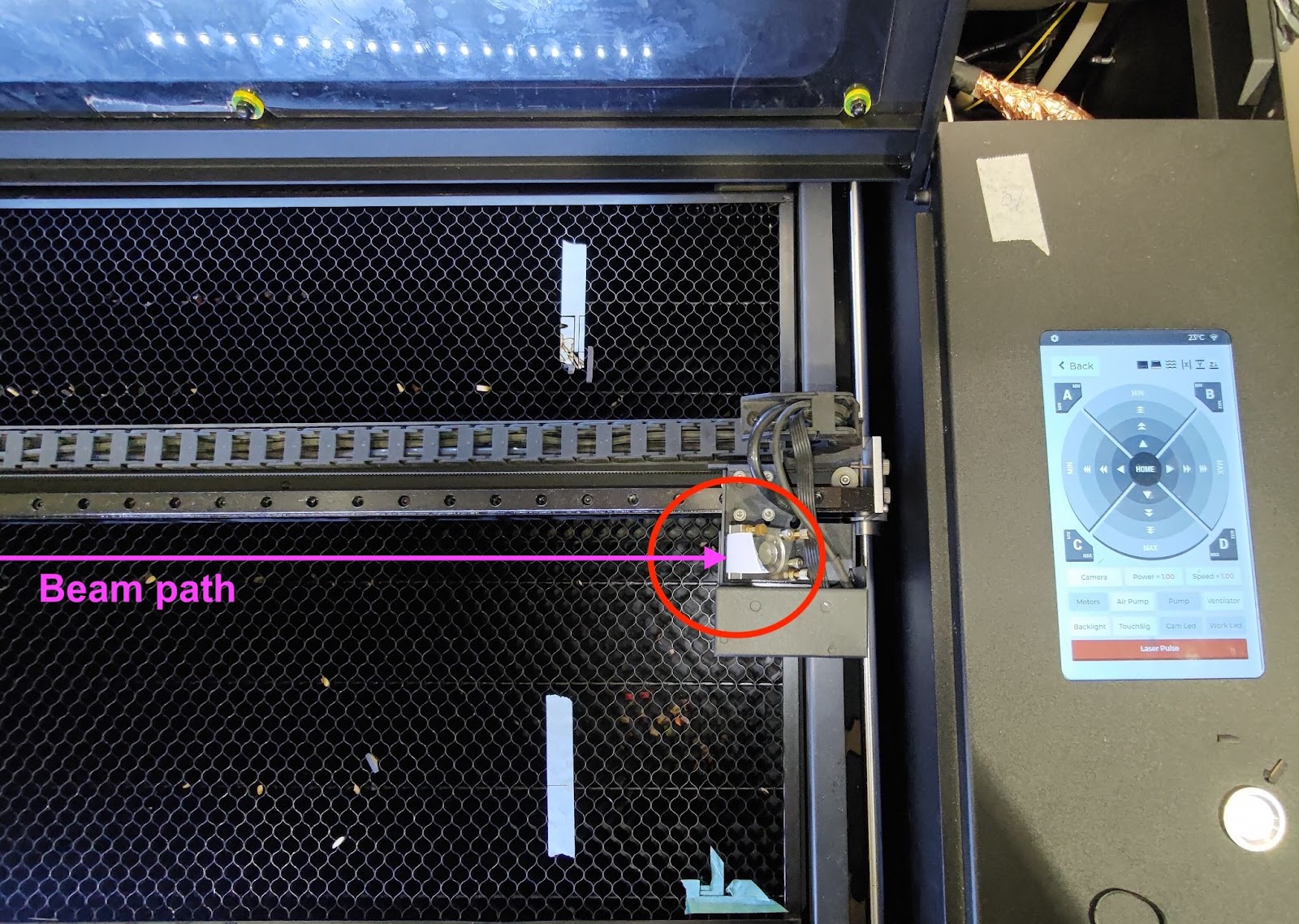

Passo 8-1 - Creare il primo punto per la posizione centrale sinistra

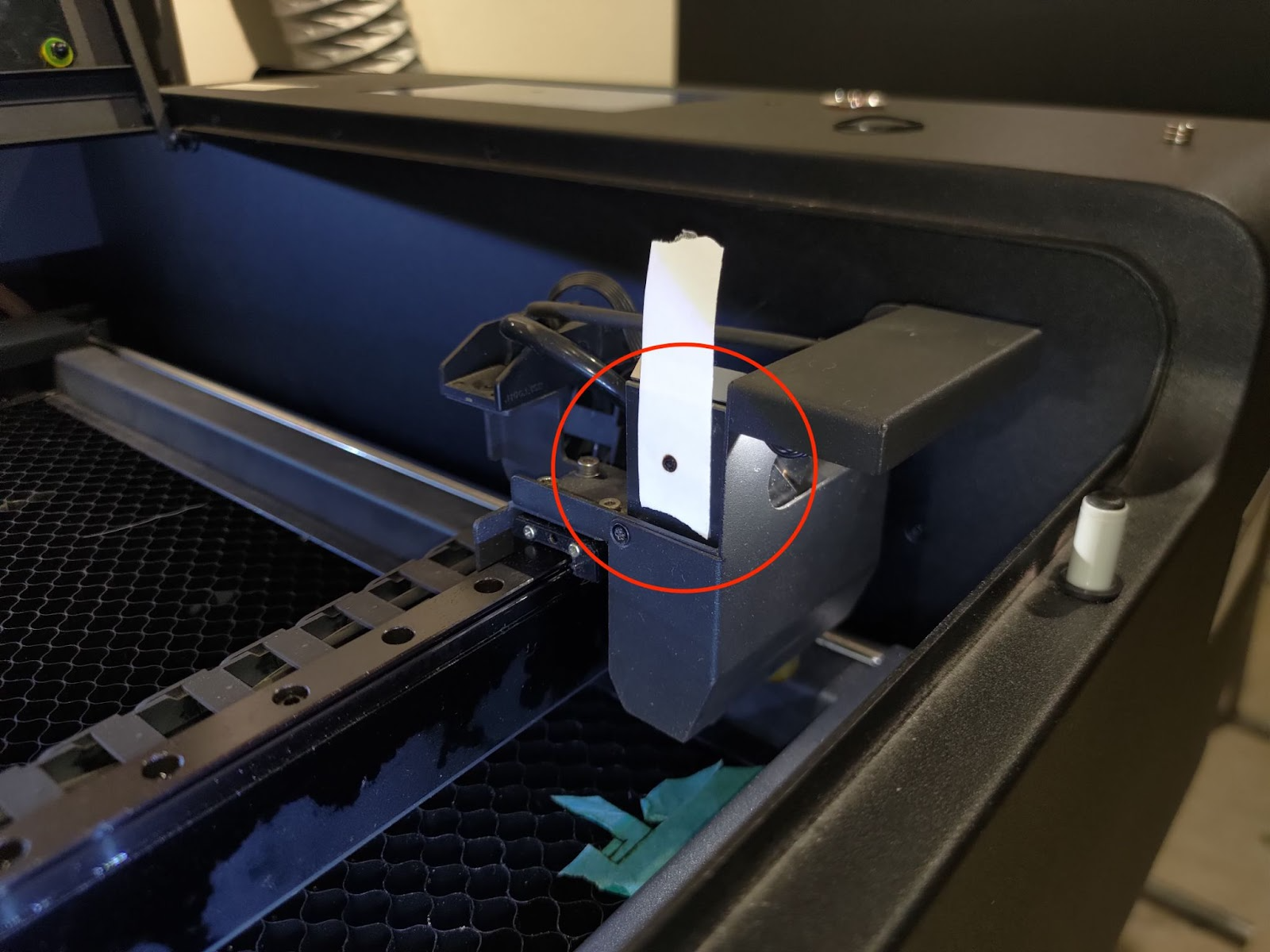

Posizionare un nastro biadesivo sul 3° specchio e spostare la testa nella posizione medio-sinistra .
Effettuare tre impulsi per creare il primo punto.
Passo 8-2 - Creare il secondo punto per la posizione centrale destra
Mantenere lo stesso nastro sul 3° specchio e spostare la testa nella posizione medio-destra.
Effettuare tre impulsi per creare il secondo punto.

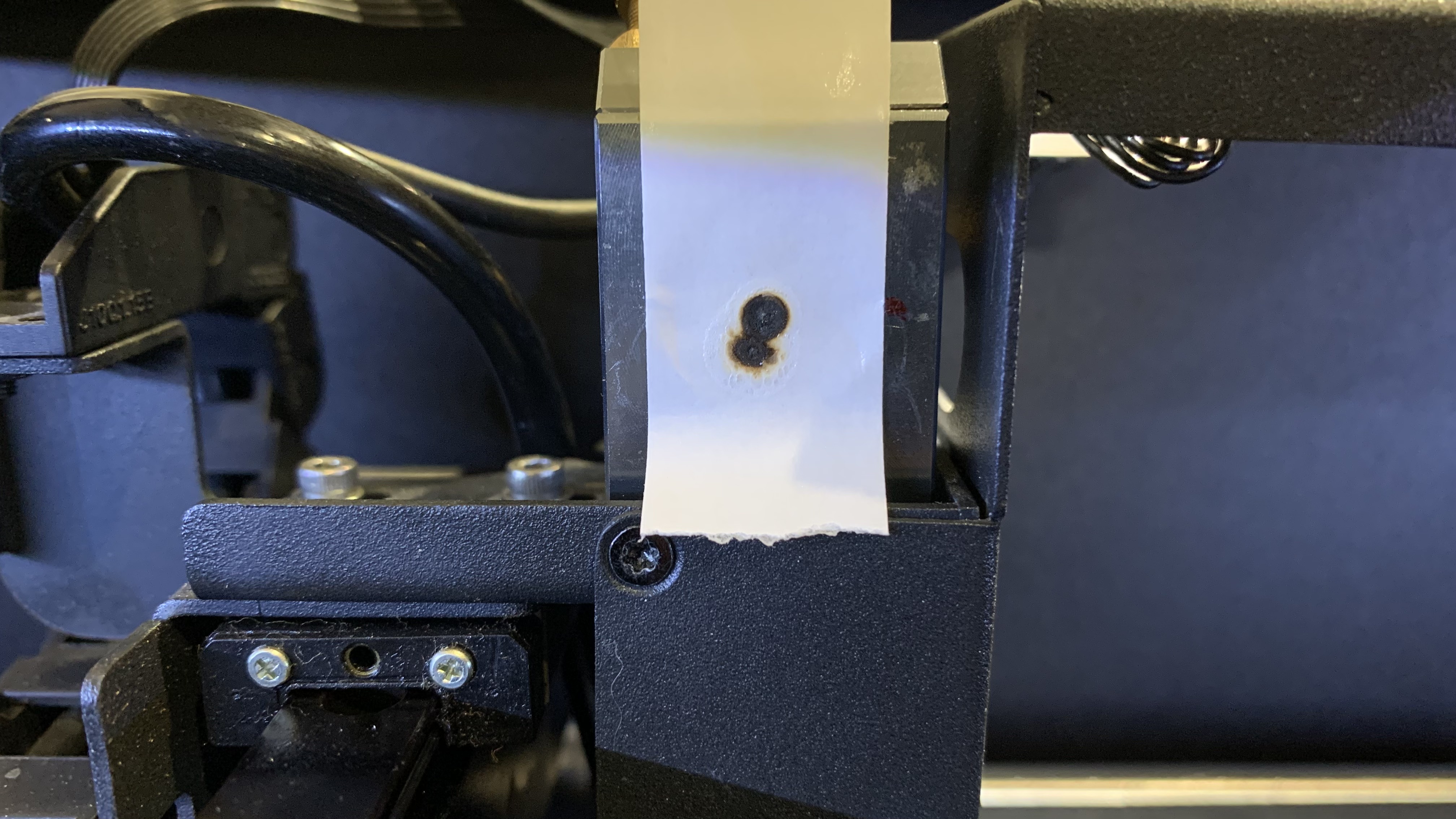

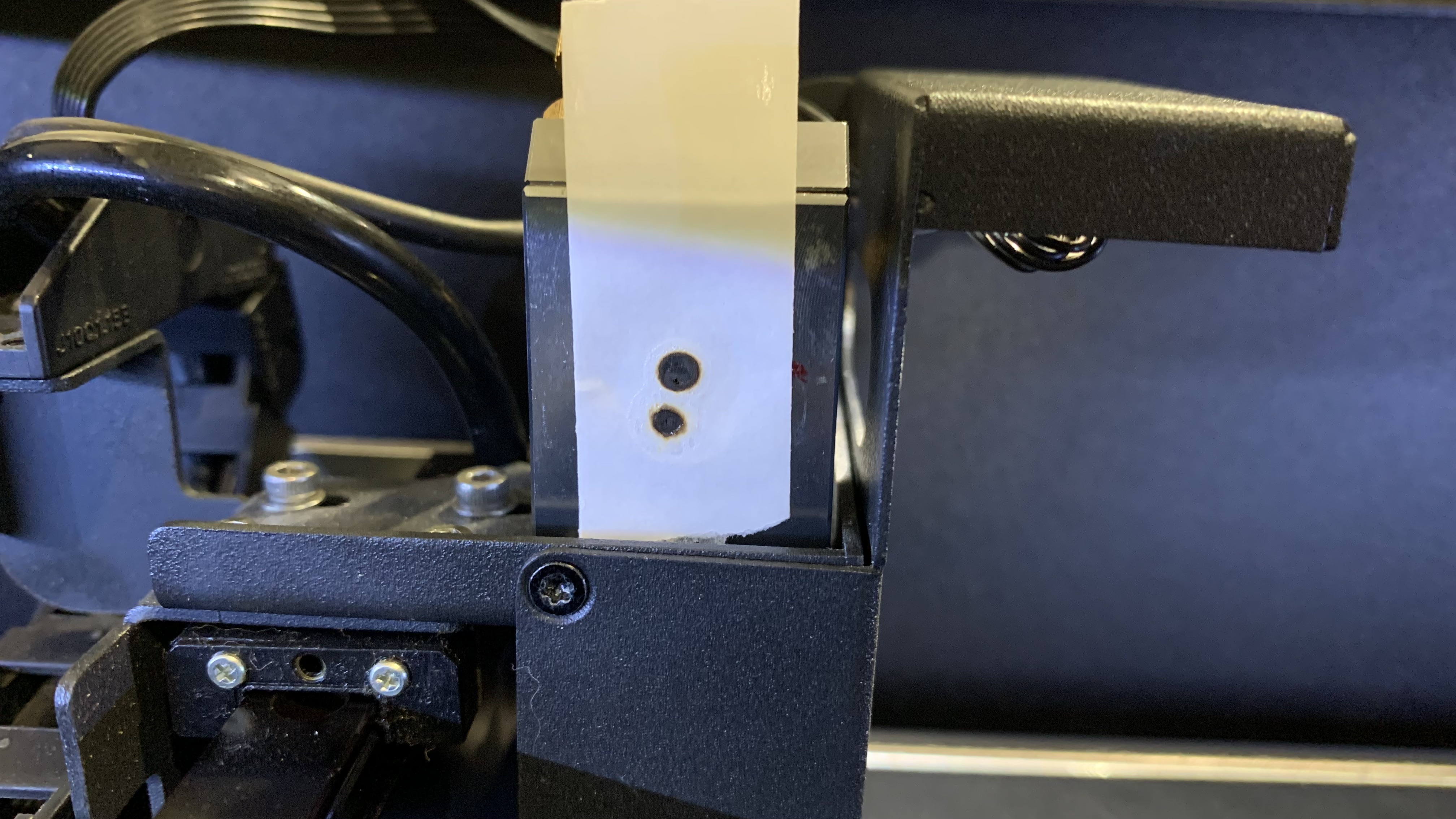

Passo 8-3 - Verificare se il primo e il secondo punto si sovrappongono

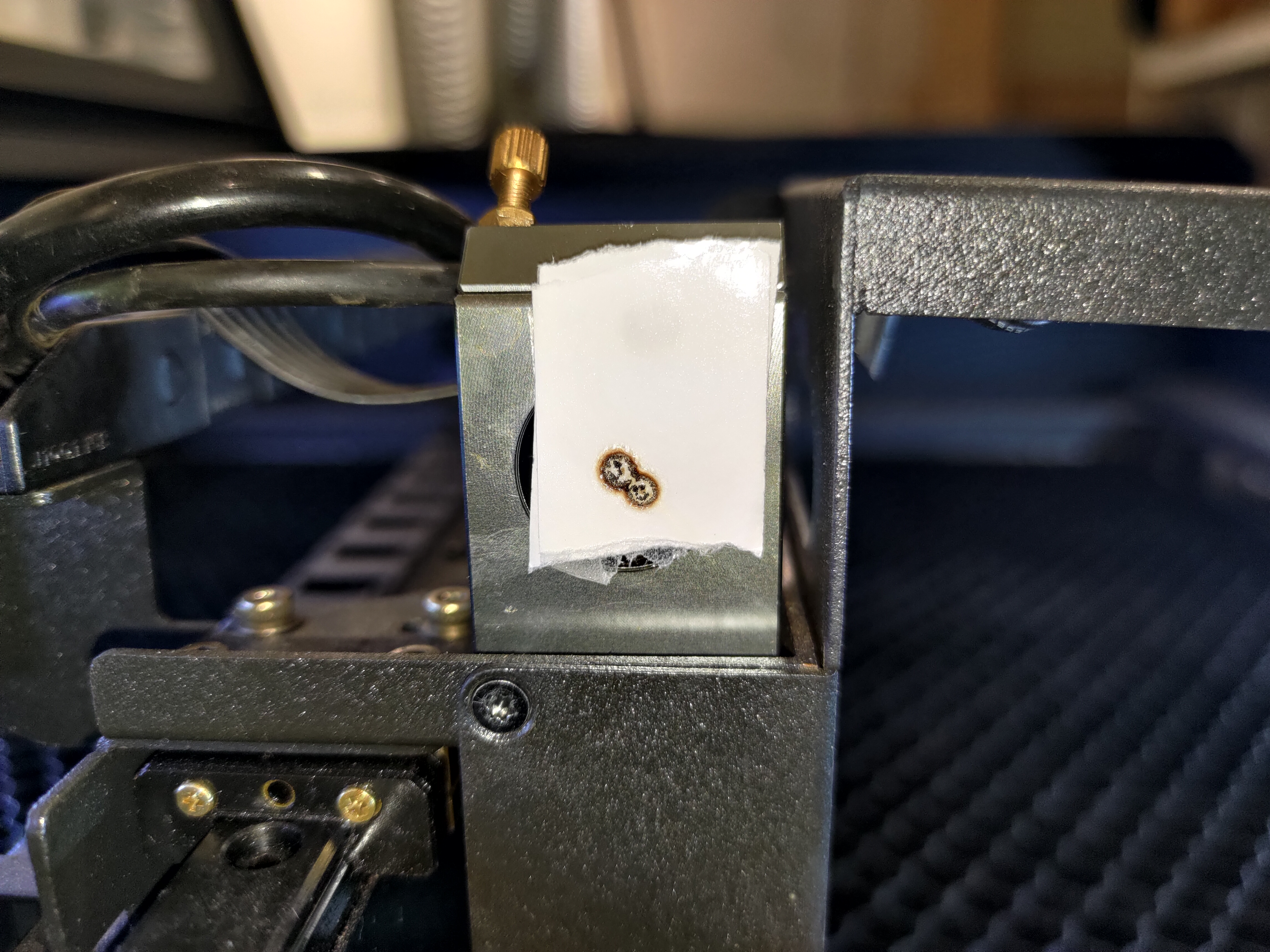

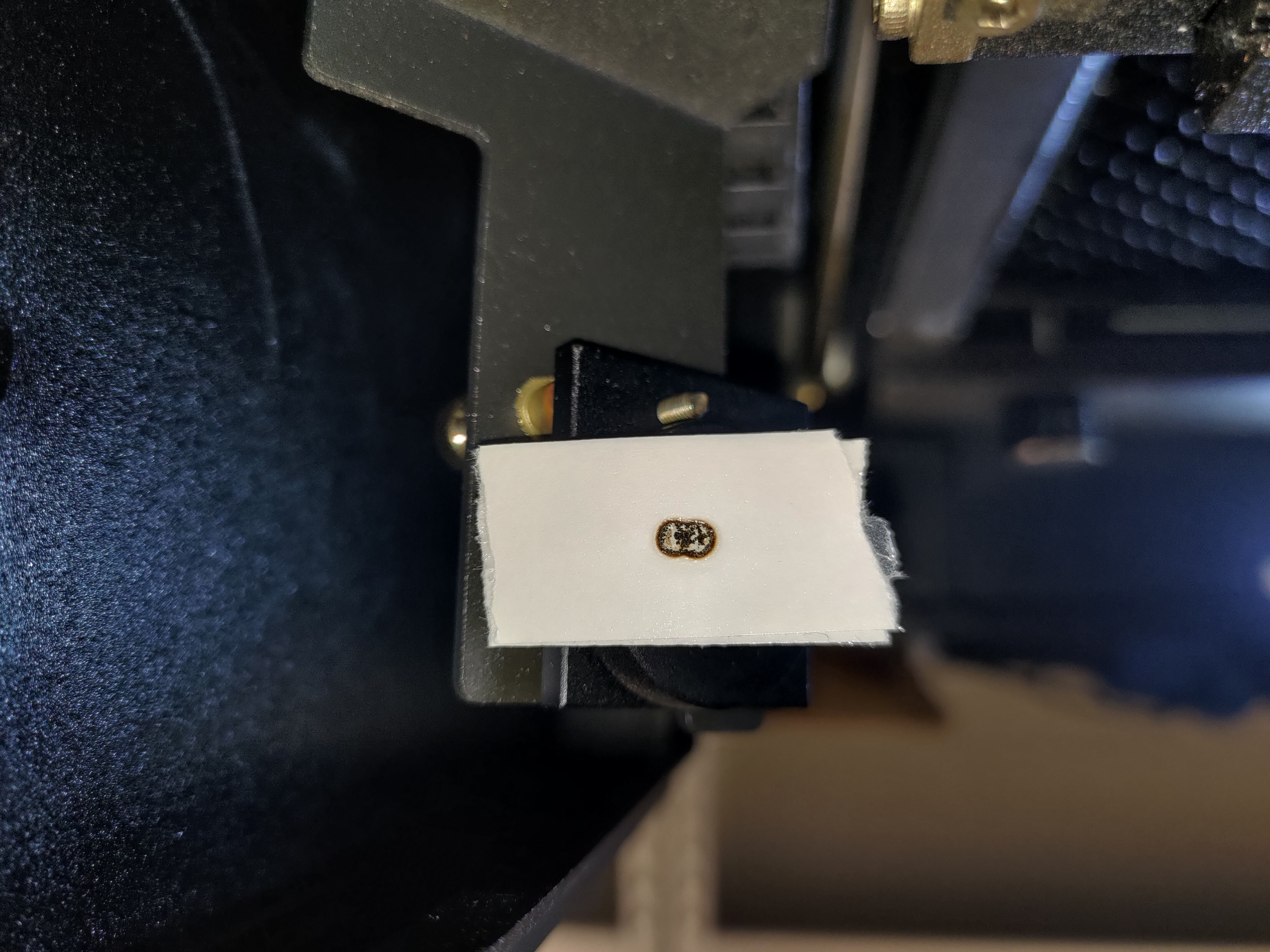

Se i punti si sovrappongono perfettamente, come nell'esempio di foto corretta di seguito, indica che il percorso è allineato correttamente. È possibile passare al Passo 8-5.
Se non si sovrappongono, indica che dal 2° specchio al 3° specchio, il percorso ottico non è allineato e il 2° specchio deve essere regolato.
Buon esempio:
Cattivo esempio:
Passo 8-4 - Allineare il percorso dal secondo specchio al terzo specchio
Questo passo ti insegnerà come allineare il percorso dal 2° specchio al 3° specchio regolando le viti sul 2° specchio.

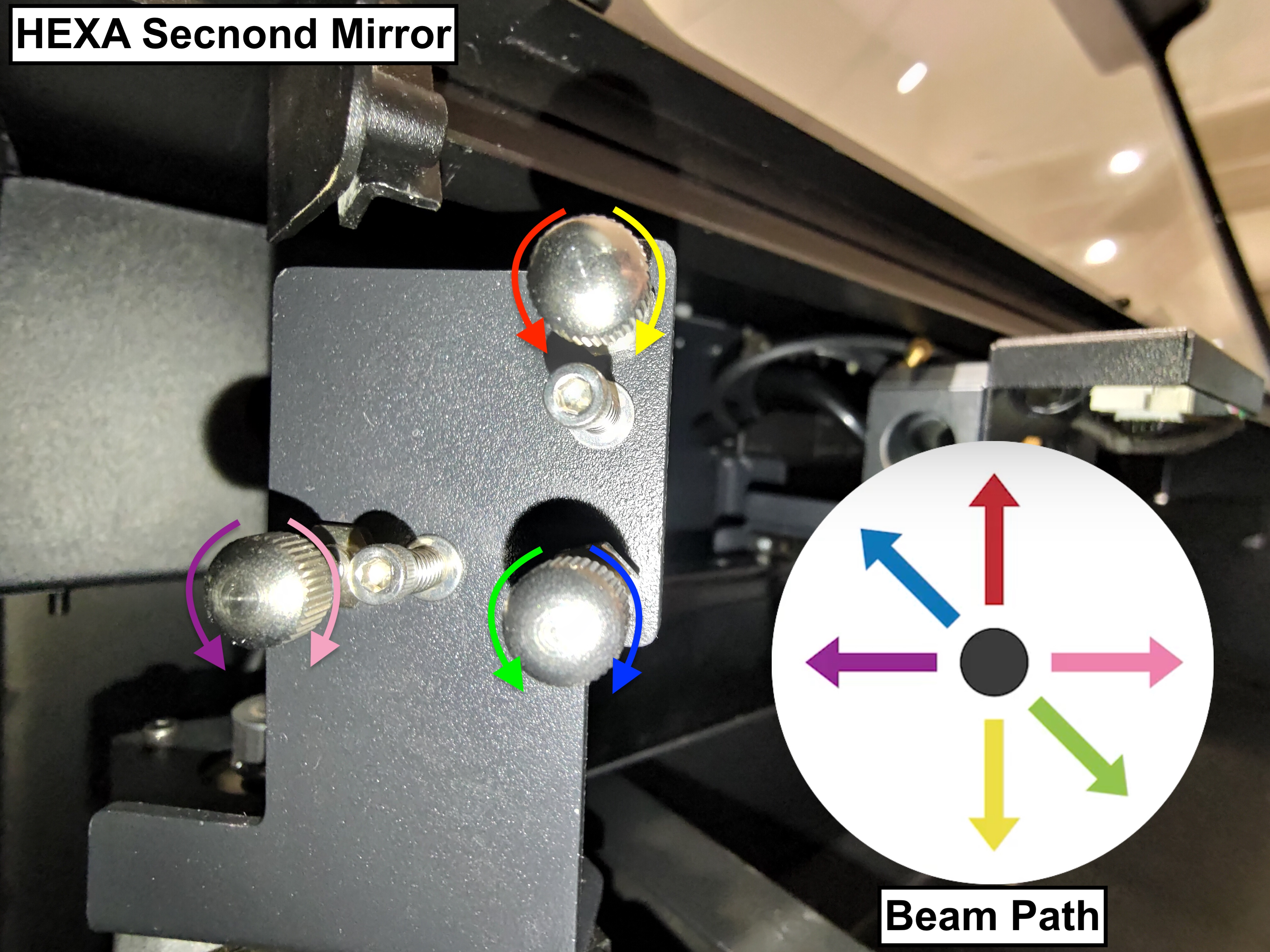

Ci sono tre viti sul 2° specchio e ruotandole in senso orario o antiorario cambierà il significato del percorso del raggio la posizione del secondo punto cambierà.
Si prega di notare che ogni volta che si regola la vite, il percorso potrebbe cambiare. Per garantire la precisione, si consiglia di rimuovere il vecchio nastro con i punti precedenti e utilizzare un nuovo nastro a due strati per confermare se i nuovi punti si sovrappongono.
Passo 8-4-1 - Identificare la vite da regolare
Determinare la posizione del secondo punto e individuare la vite e la sua direzione di rotazione.
Si prega di vedere la foto sottostante e trovare il numero simile alla posizione del secondo punto:

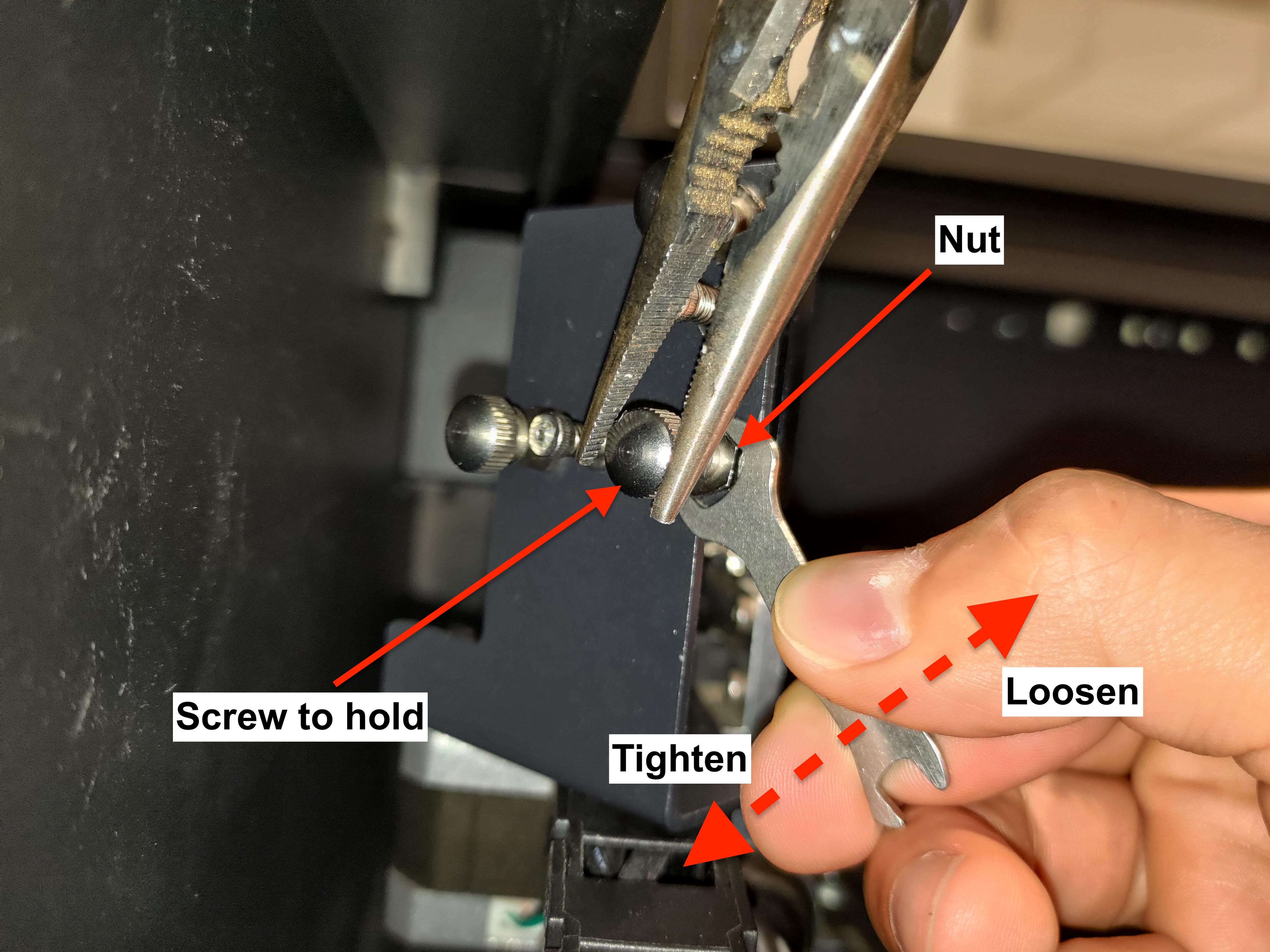

Prima di regolare la vite, si prega di imparare come allentare correttamente il dado:
- Per prima cosa, spruzzare l'alcol sui dadi per sciogliere il gel o la colla e attendere alcuni secondi.
- Successivamente, utilizzare le pinze per tenere la vite, quindi allentare il dado con la chiave a doppia testa di ruotandola in senso antiorario.
Per #1:
Il secondo punto deve scendere verso destra per sovrapporsi al primo punto
La vite in basso a destra dovrà essere ruotata in senso antiorario.
Si prega di fare riferimento alla foto sottostante.
Per #2:
Il secondo punto deve andare dritto verso il basso per sovrapporsi al primo punto.
La vite in alto a destra dovrà essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.
Per #3:
Il secondo punto deve prima scendere e poi andare a sinistra per sovrapporsi al primo punto.
La vite in alto a destra dovrà essere ruotata in senso orario per far scendere il punto.
La vite in basso a sinistra dovrà essere ruotata in senso antiorario per far andare il punto a sinistra.
Si prega di fare riferimento alla foto sottostante.
Per #4:
Il secondo punto deve andare a destra per sovrapporsi al primo punto.
La vite in basso a sinistra dovrà essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.
Per #5:
Il secondo punto deve andare a sinistra per sovrapporsi al primo punto.
La vite in basso a sinistra dovrà essere ruotata in senso antiorario.
Si prega di fare riferimento alla foto sottostante.
Per #6:
Il secondo punto deve prima andare a destra e poi verso l'alto per sovrapporsi al primo punto.
La vite in basso a sinistra dovrà essere ruotata in senso orario per spostare il punto verso destra.
La vite in alto a destra dovrà essere ruotata in senso antiorario per spostare il punto verso l'alto.
Si prega di fare riferimento alla foto sottostante.
Per #7:
Il secondo punto deve andare dritto verso l'alto per sovrapporsi al primo punto.
La vite in alto a destra dovrà essere ruotata in senso antiorario. Si prega di fare riferimento alla foto sottostante.
Per #8:
Il secondo punto deve andare in alto a sinistra per sovrapporsi al primo punto
La vite in basso a destra dovrà essere ruotata in senso orario. Si prega di fare riferimento alla foto sottostante.
Passo 8-4-2 - Serrare il dado dopo la regolazione
Per favore stringere il dado dopo aver regolato la vite girandolo in senso orario.
Passo 8-5 - Controllare la posizione del punto all'ingresso del 3° specchio
Se il percorso dal 2° al 3° specchio è allineato, utilizzare lo strumento OPA per verificare se il punto è al centro dell'ingresso del 3° specchio.
Si prega di utilizzare il link per scaricare il file e utilizzare un acrilico trasparente da 3mm per incidere e tagliare.
Il cerchio dello strumento corrisponderà all'ingresso come nella foto sottostante.
Se la macchina non riesce a tagliare attraverso qualsiasi area del piano di lavoro, è necessario creare uno strumento temporaneo.
Si prega di utilizzare un pezzo di nastro adesivo trasparente e piegarlo per racchiudere la parte adesiva.

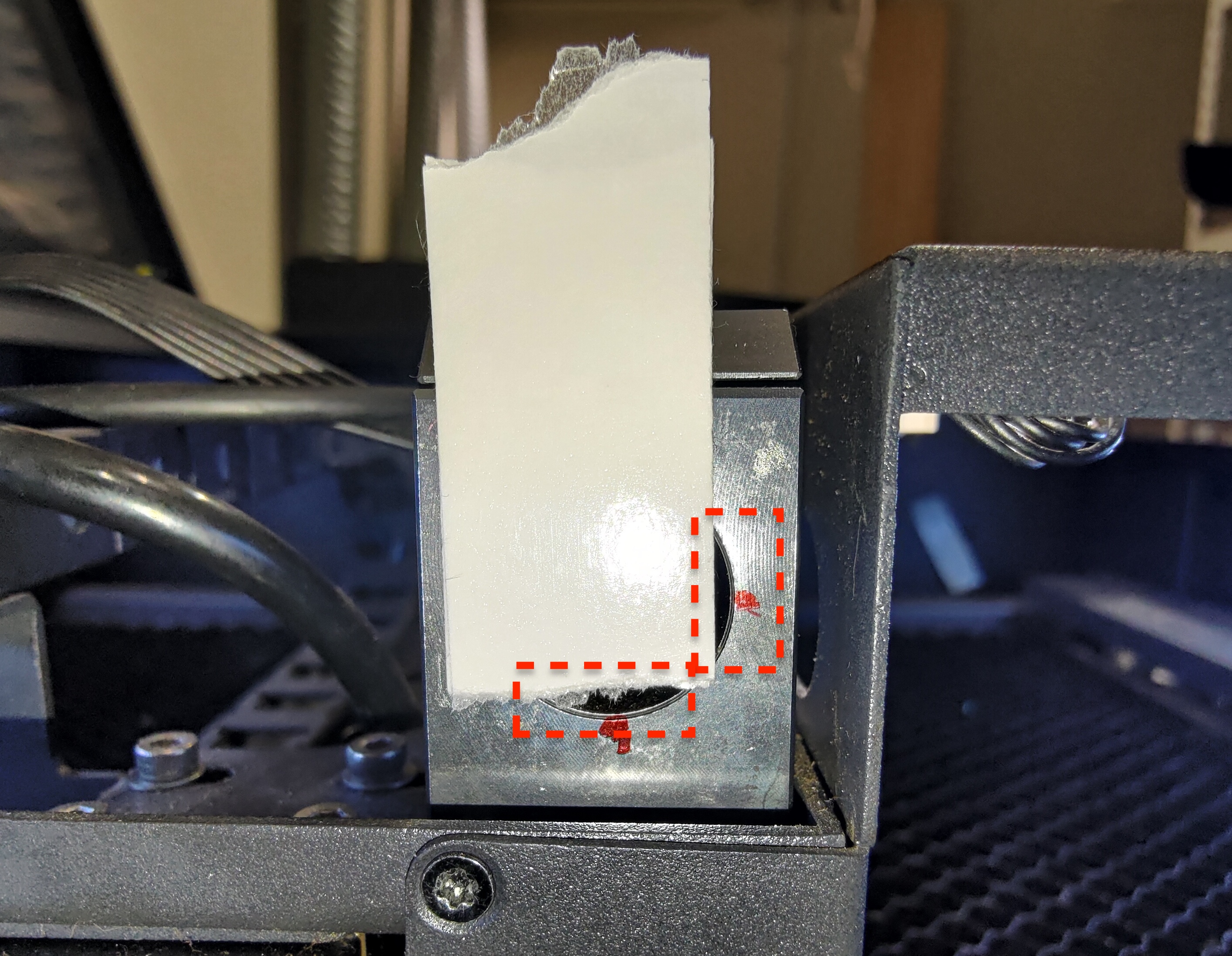

Disegnare due linee come nelle foto sottostanti:
Il centro delle linee sul nastro sarà il centro dell'ingresso rotondo.
(Si consiglia di segnare due segni come i punti rossi nella foto sottostante per allineare le linee sul nastro.)
Passo 8-5-1 - Creare il punto di riferimento

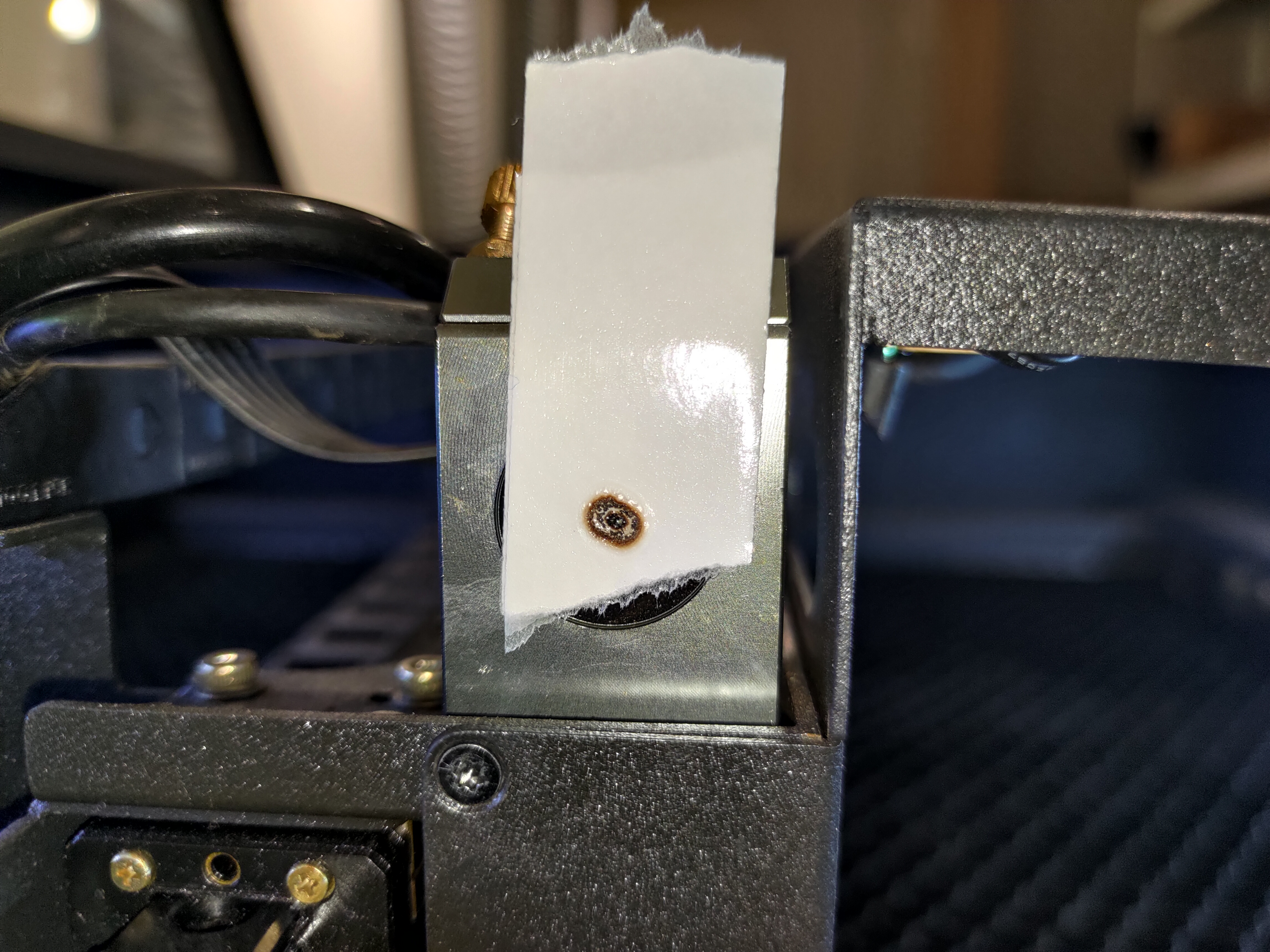

Posizionare un nastro a 2 strati sull'ingresso del 3° specchio.
Non coprire completamente il cerchio (ingresso), lasciare un po' di spazio per allineare la posizione dello strumento OPA.

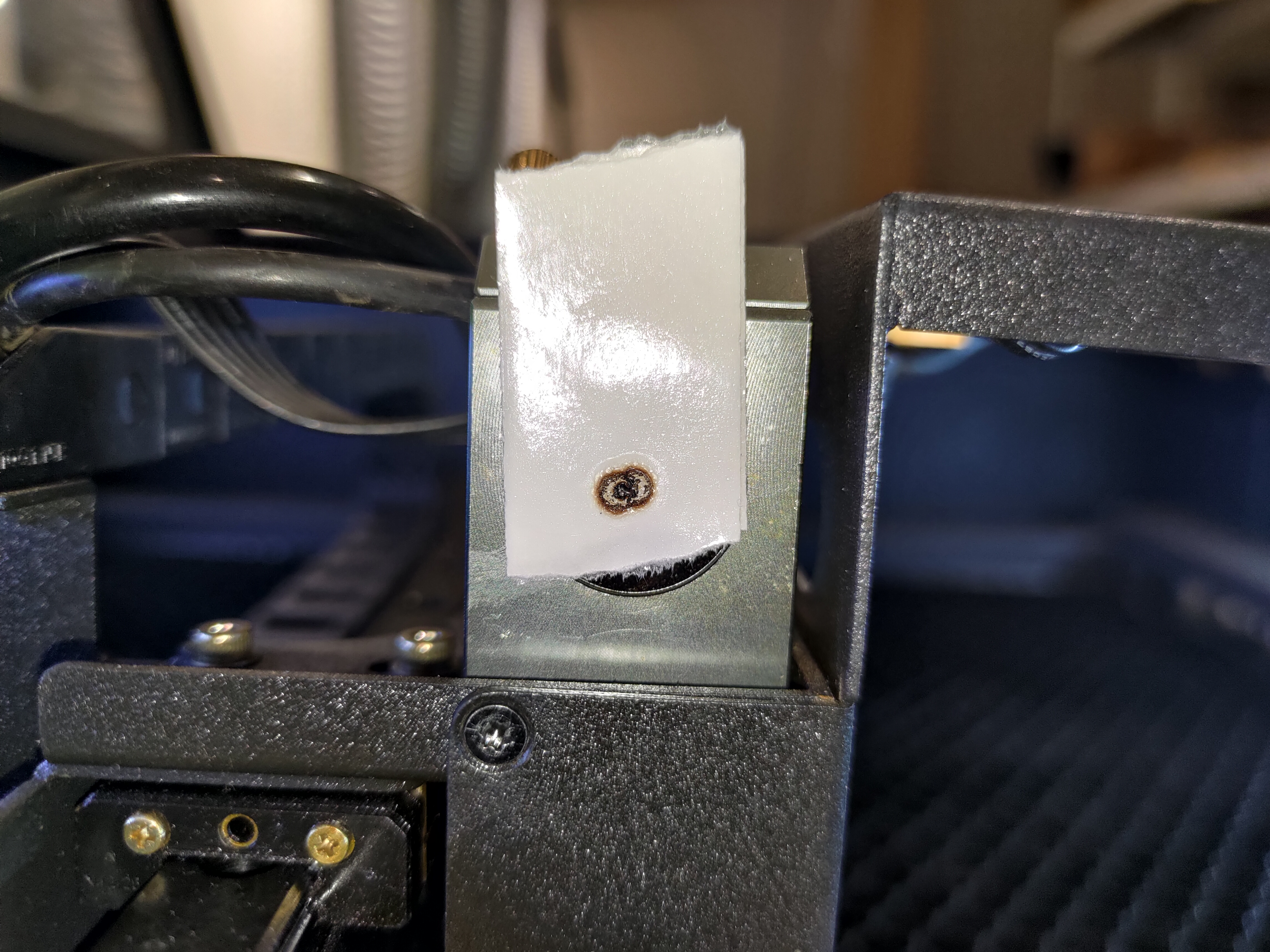

Spostare la testa al centro del piano di lavoro e effettuare 5 impulsi.

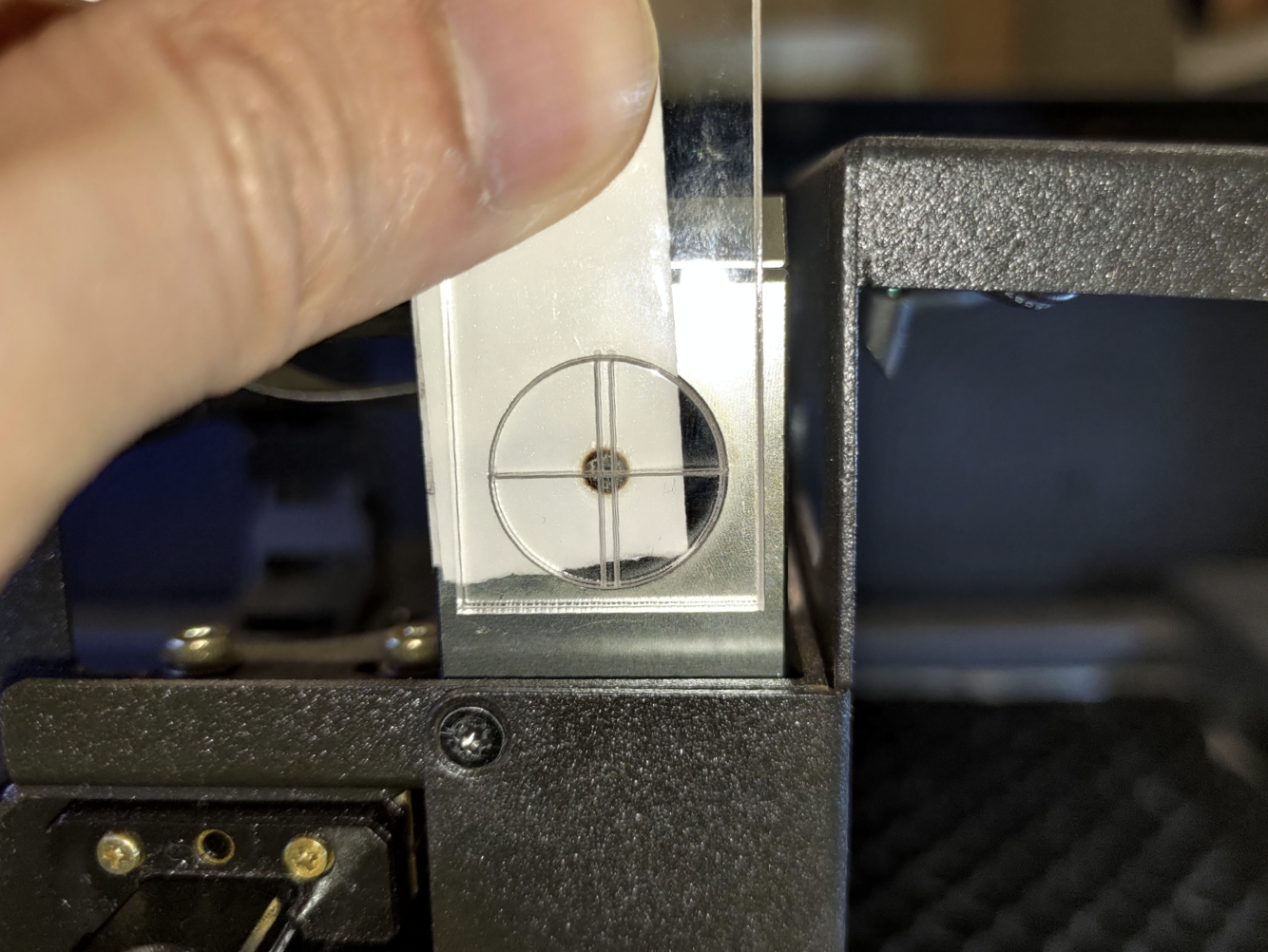

Passo 8-5-2 - Verificare la linea verticalee con lo strumento

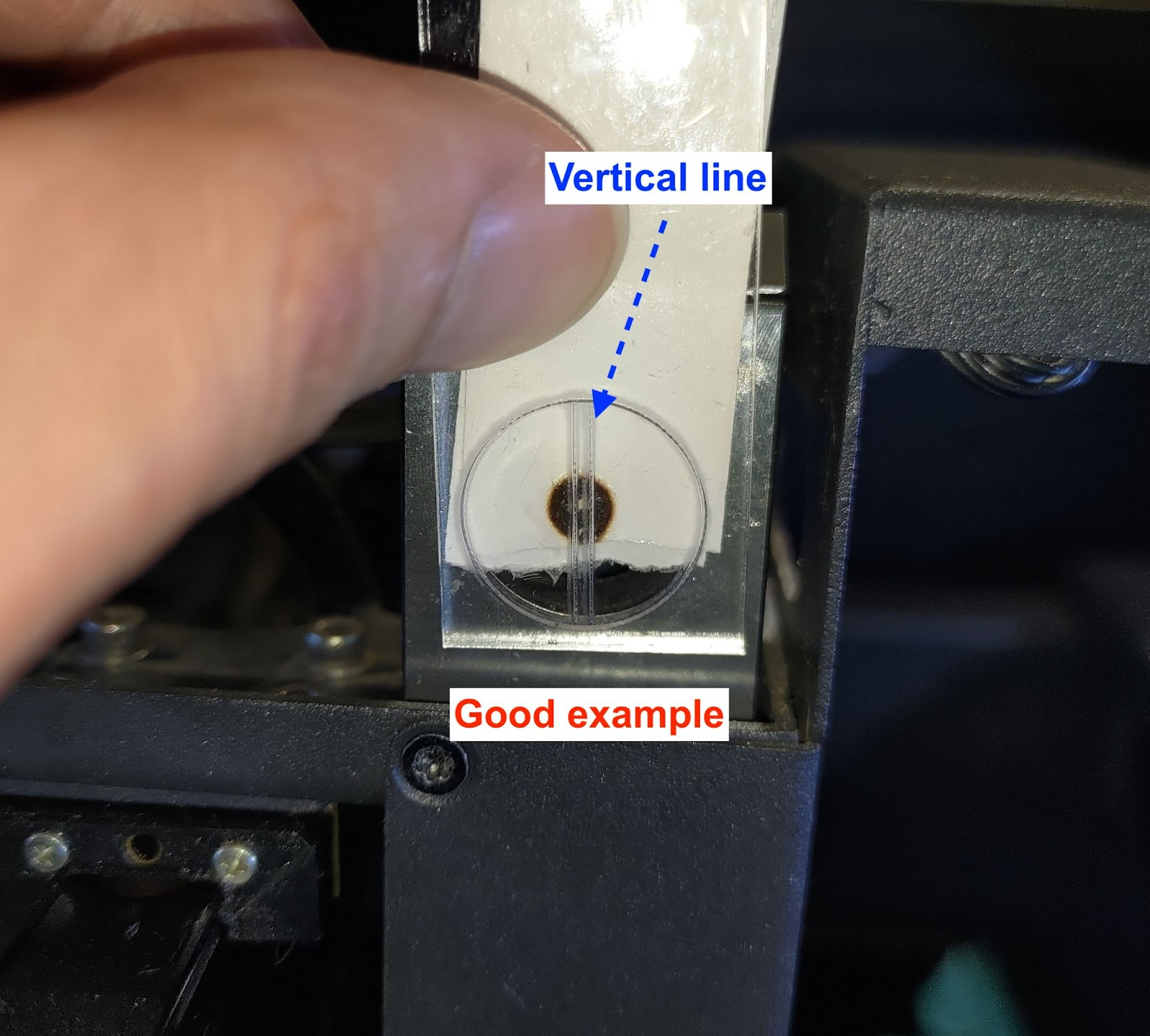

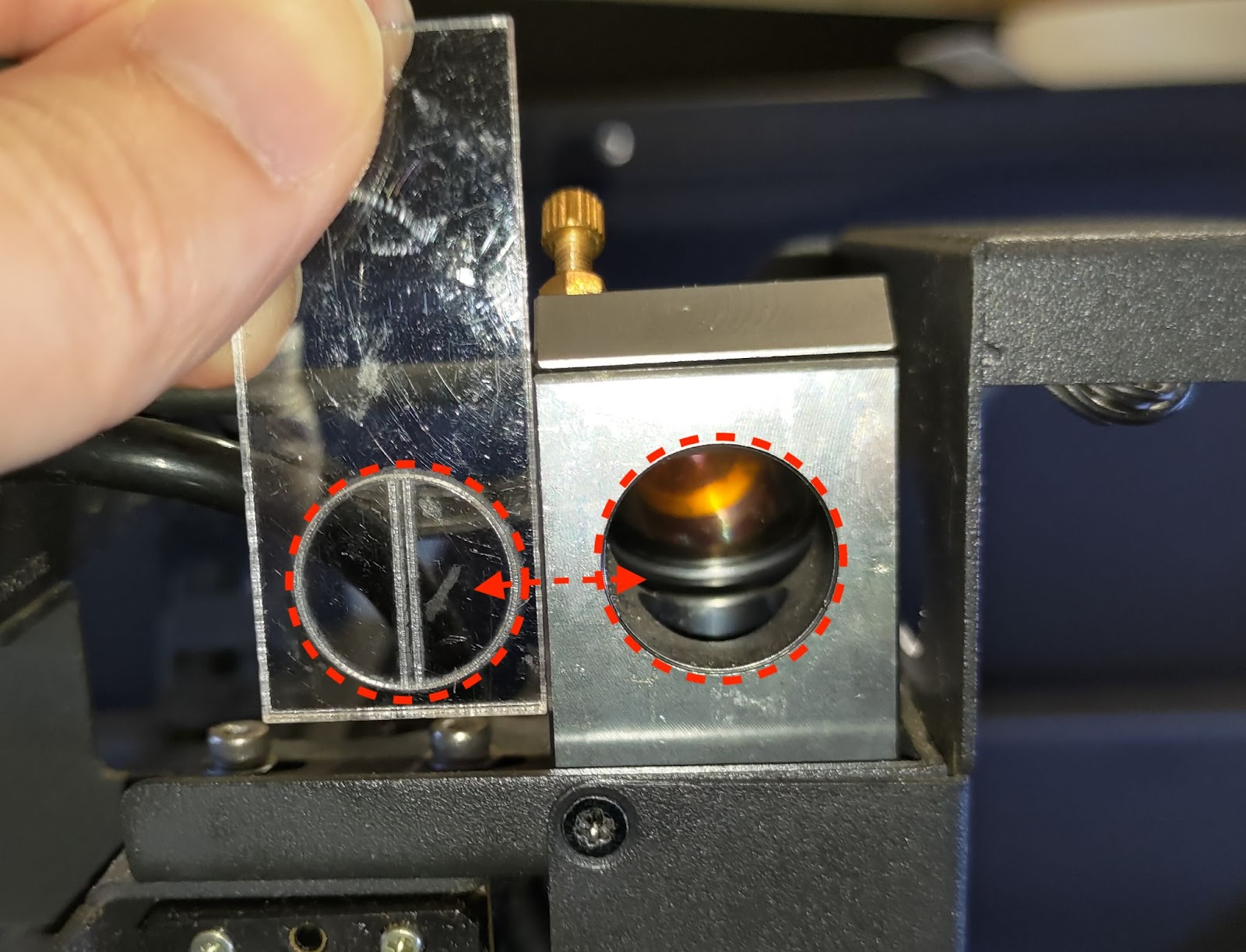

Utilizzare lo strumento per verificare se il punto è al centro verticalemente.

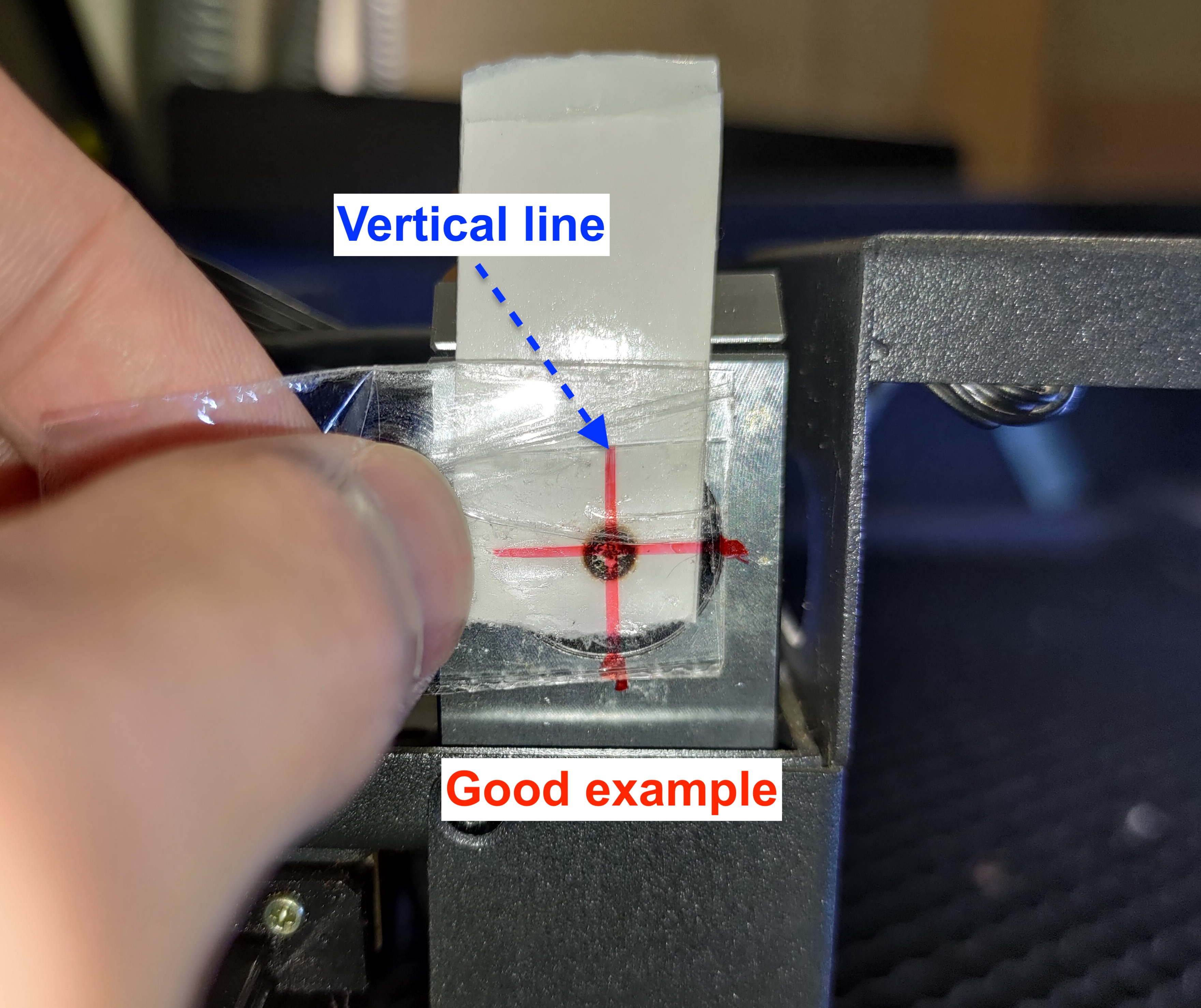

Per lo strumento in acrilico:
Per lo strumento a nastro:
Se il punto non è al centro, fare riferimento al video per le istruzioni su come regolare la posizione della testa laser. Dopo aver spostato la testa, è necessario eseguire la calibrazione della telecamera .
Passo 8-5-3 - Verificare la linea orizzontale con lo strumento
Dopo aver controllato la linea verticalee, utilizzare lo strumento per controllare la linea orizzontale. Il punto deve essere al centro o leggermente al di sopra della linea per essere accettabile.

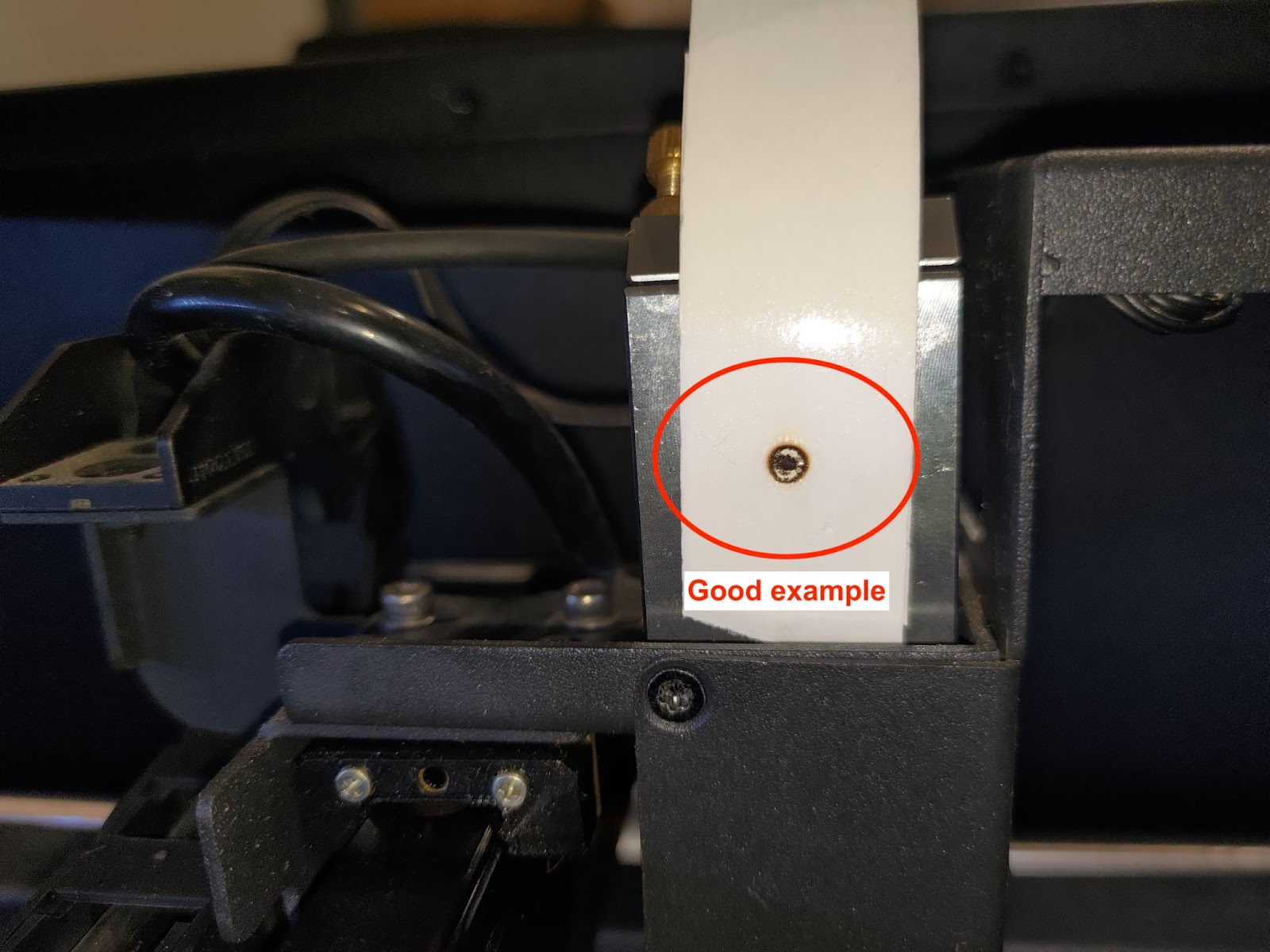

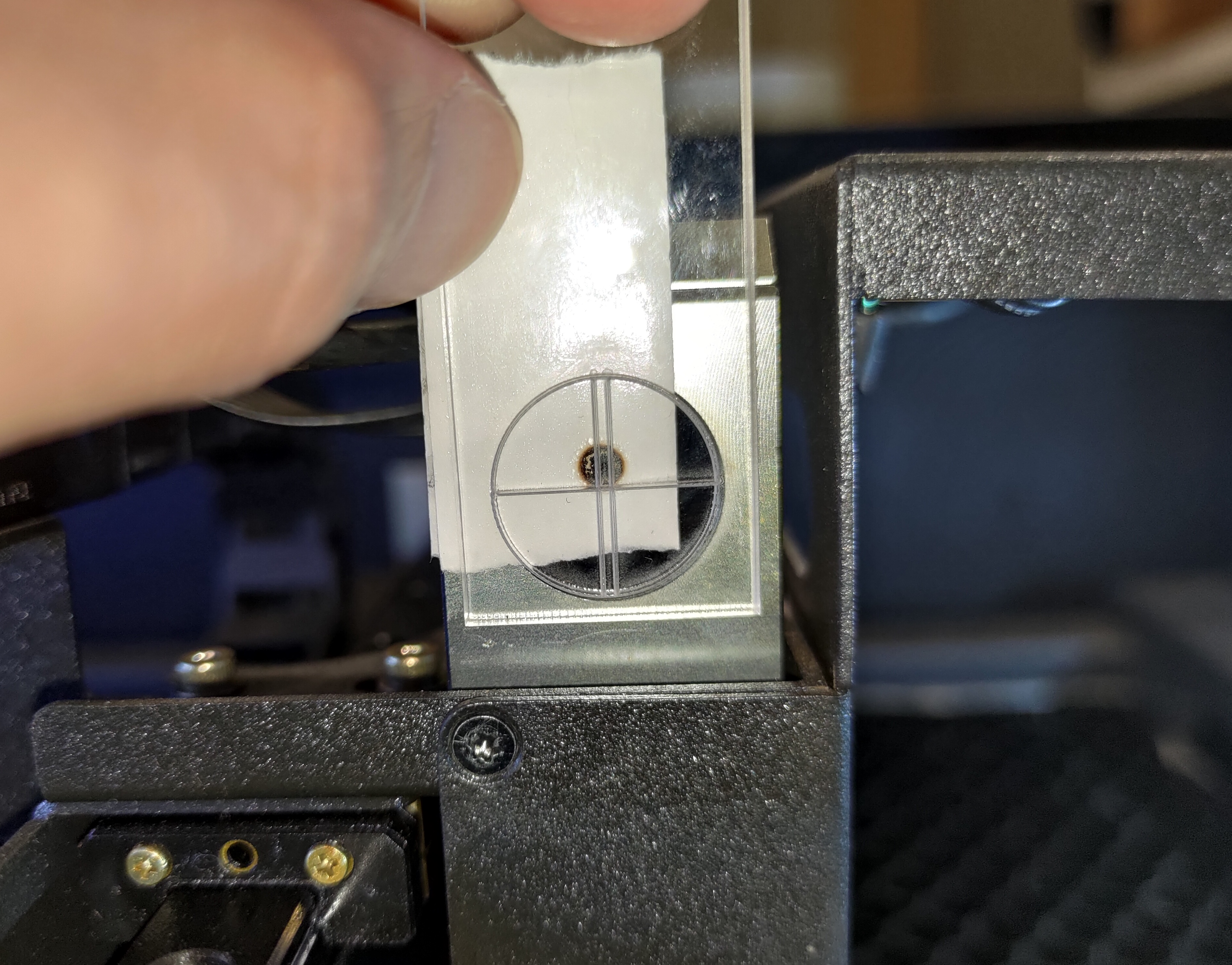

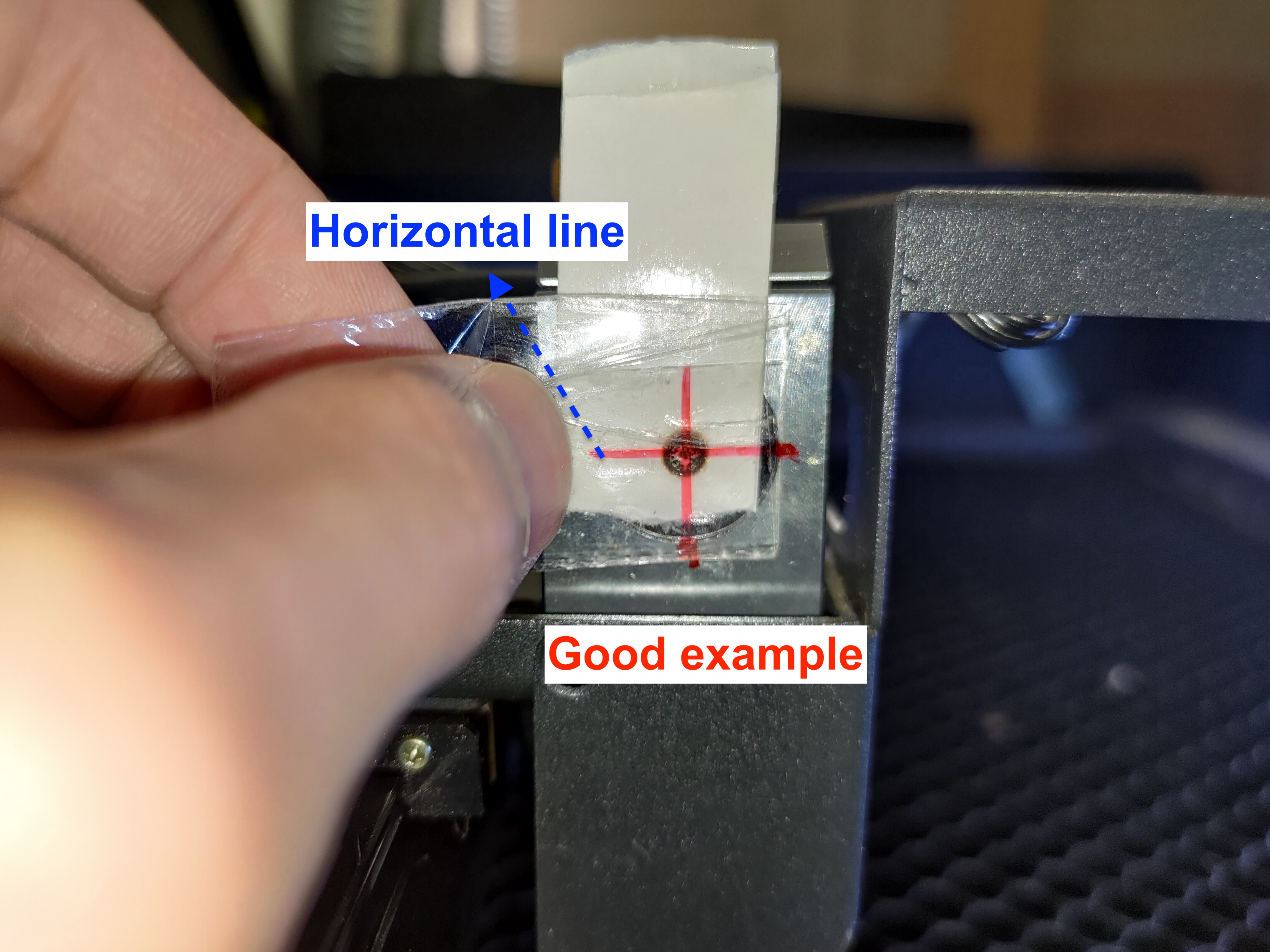

Strumento in acrilico - Esempio perfetto:
Strumento in acrilico - Esempio accettabile:

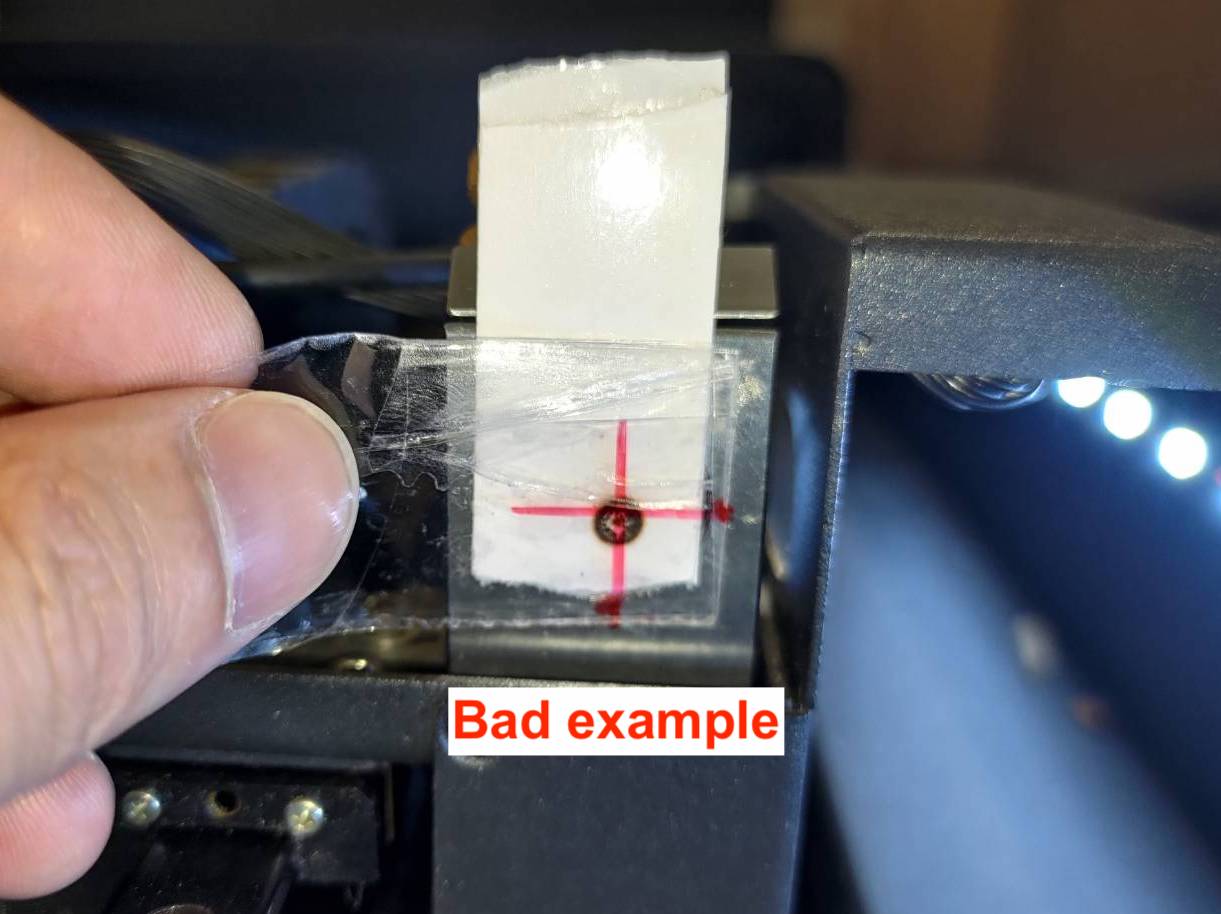

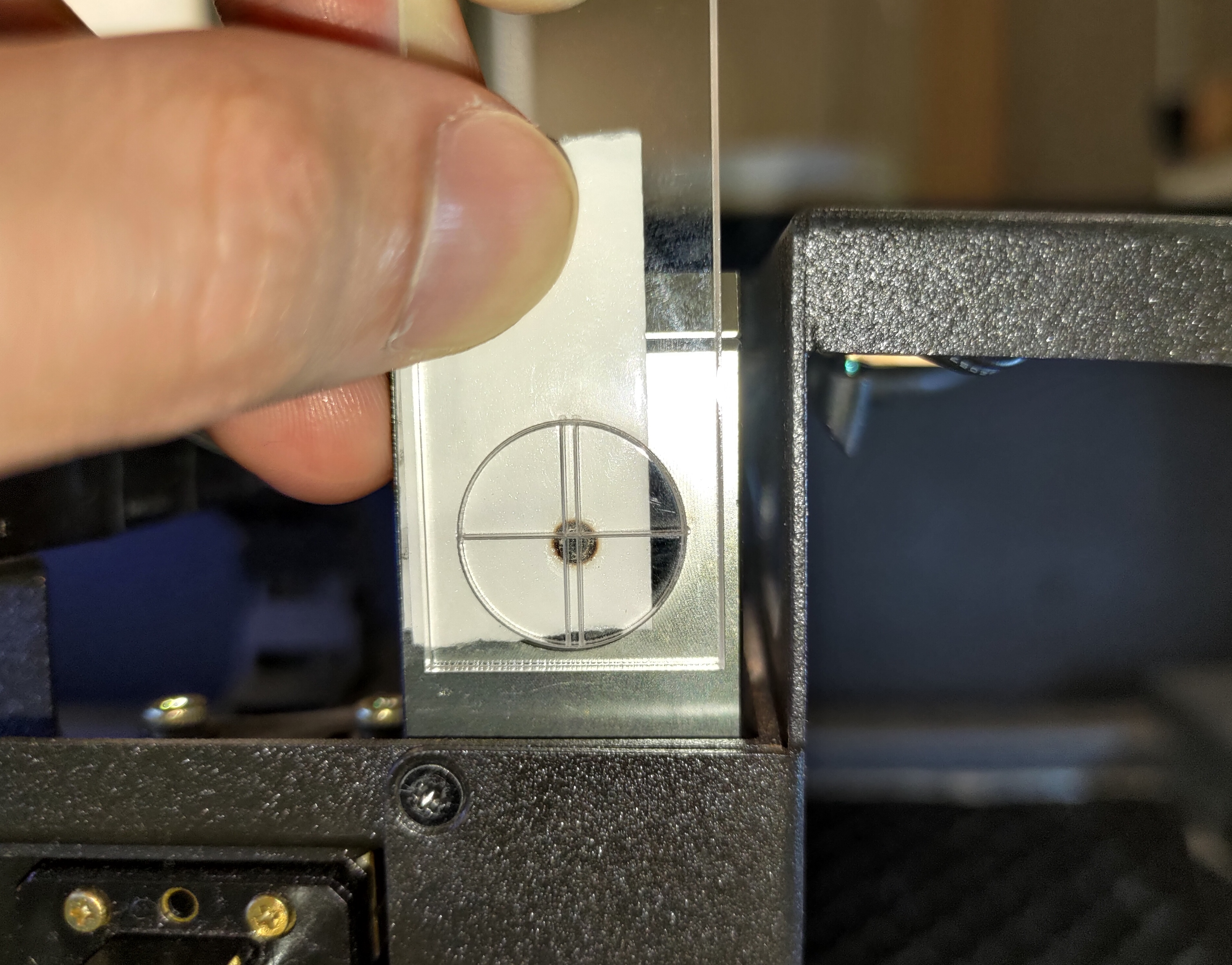

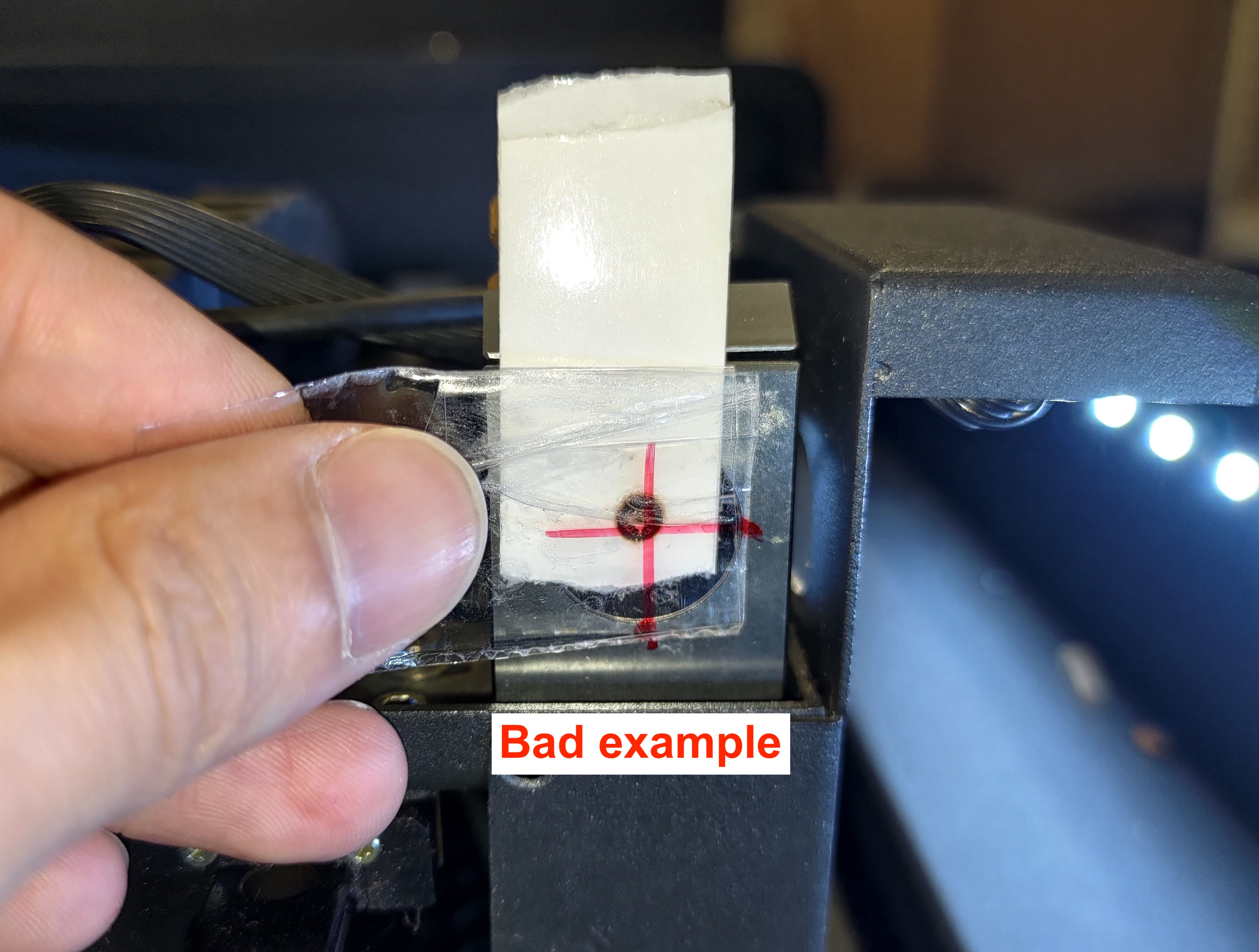

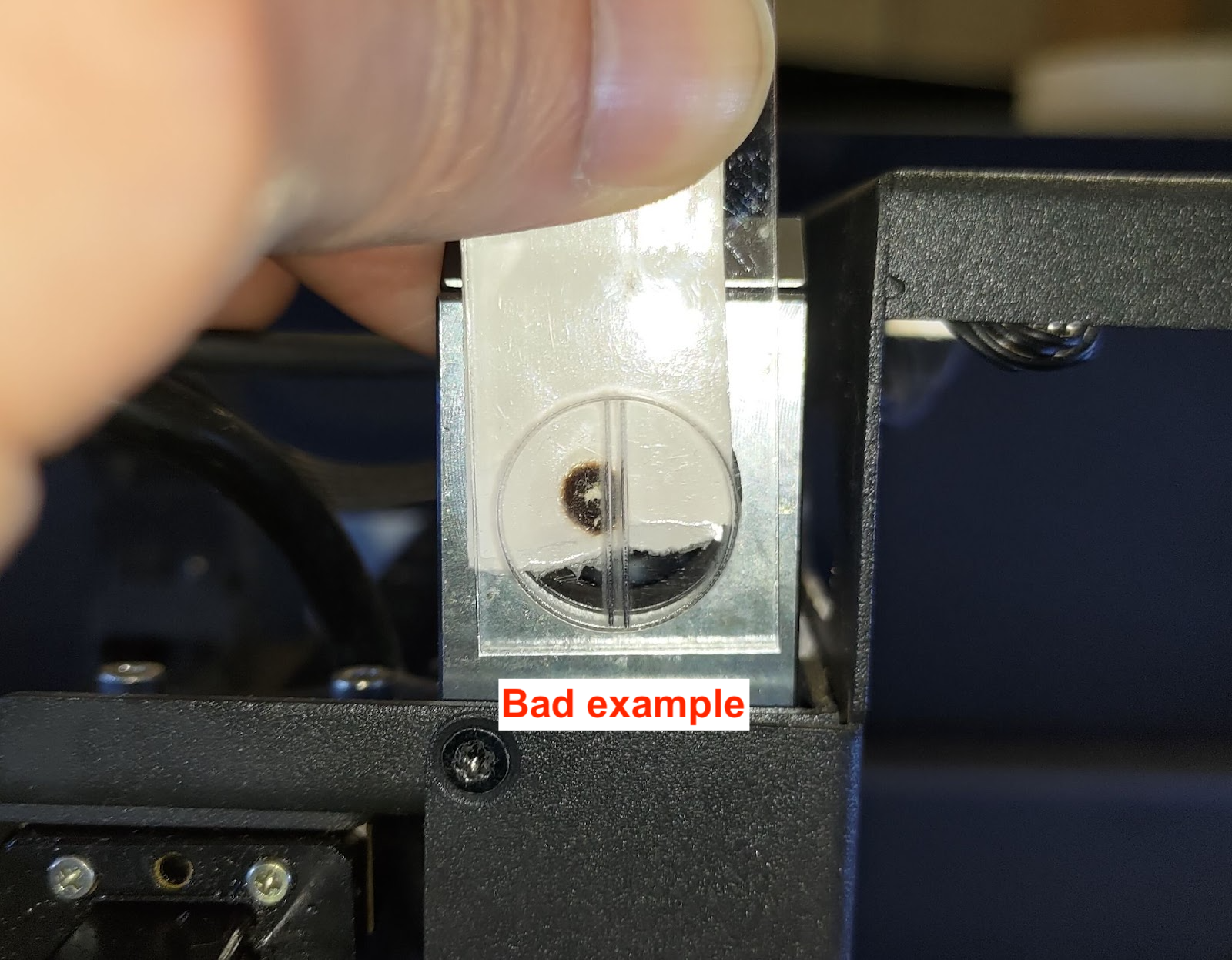

Strumento in acrilico - Esempio errato:
Per lo strumento a nastro:
Se il punto è al di sotto della linea orizzontale, contattare il rivenditore locale e segnalare che il punto è al di sotto della linea orizzontale.
Passo 8-6 - Raccogliere il nastro del terzo specchio
Posizionare un nastro biadesivo sul 3° specchio e spostare la testa nella posizione medio-sinistra .
Effettuare 3 impulsi per creare il primo punto.
Mantenere lo stesso nastro sul 3° specchio e spostare la testa nella posizione medio-destra.
Effettuare 3 impulsi per creare il secondo punto.
Rimuovere il nastro dallo 3° specchio e posizionarlo sulla carta.
Annotare la posizione e il numero di impulsi come nella foto sottostante.

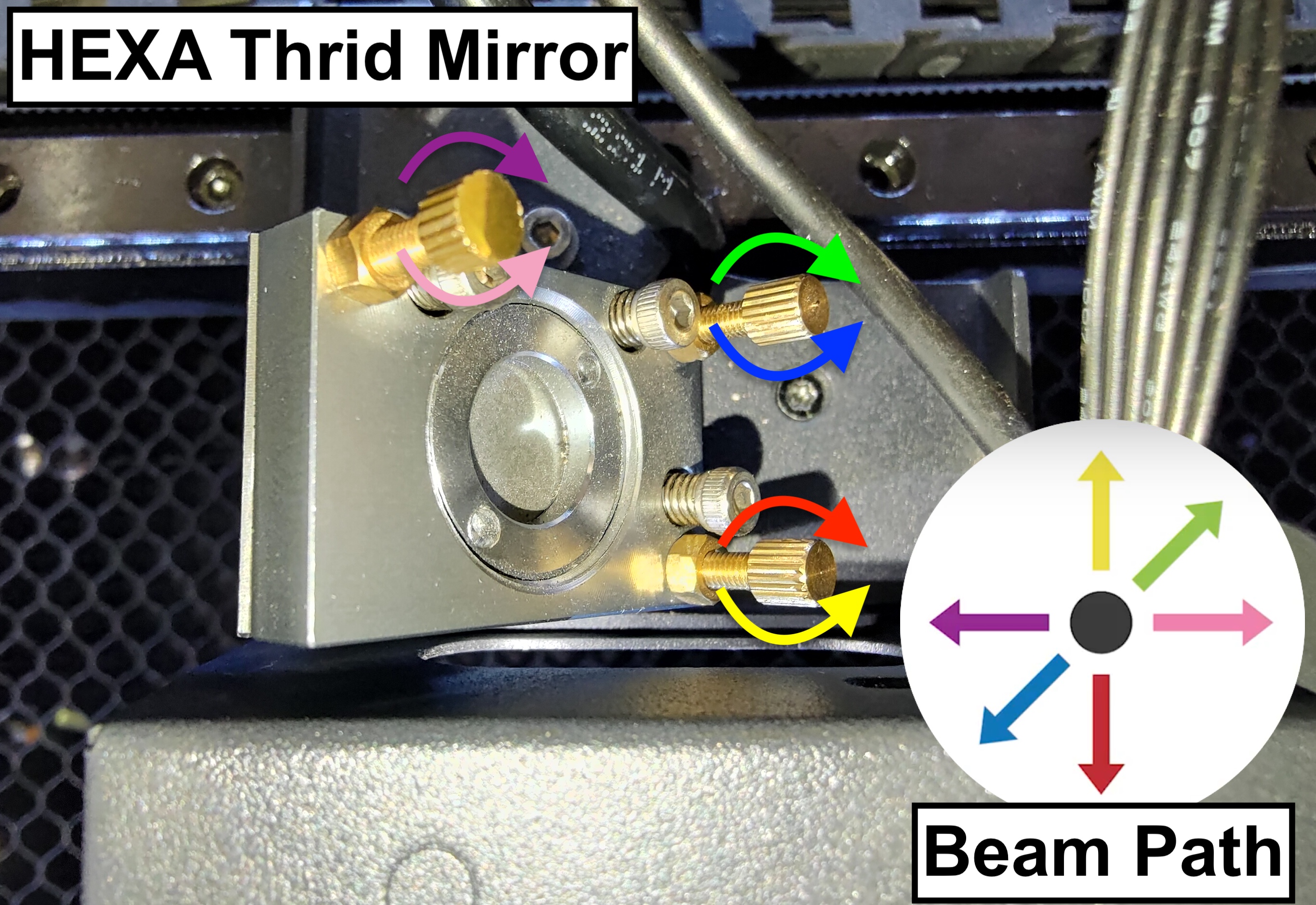

Passo 9 - Verificare il percorso dal terzo specchio alla punta dell'ugello
Ci saranno due posizioni da controllare.
Il primo è il centro del piano di lavoro.
Panoramica dei passi:
L'altro è l'angolo in basso a destra del piano di lavoro:
Panoramica dei passi:

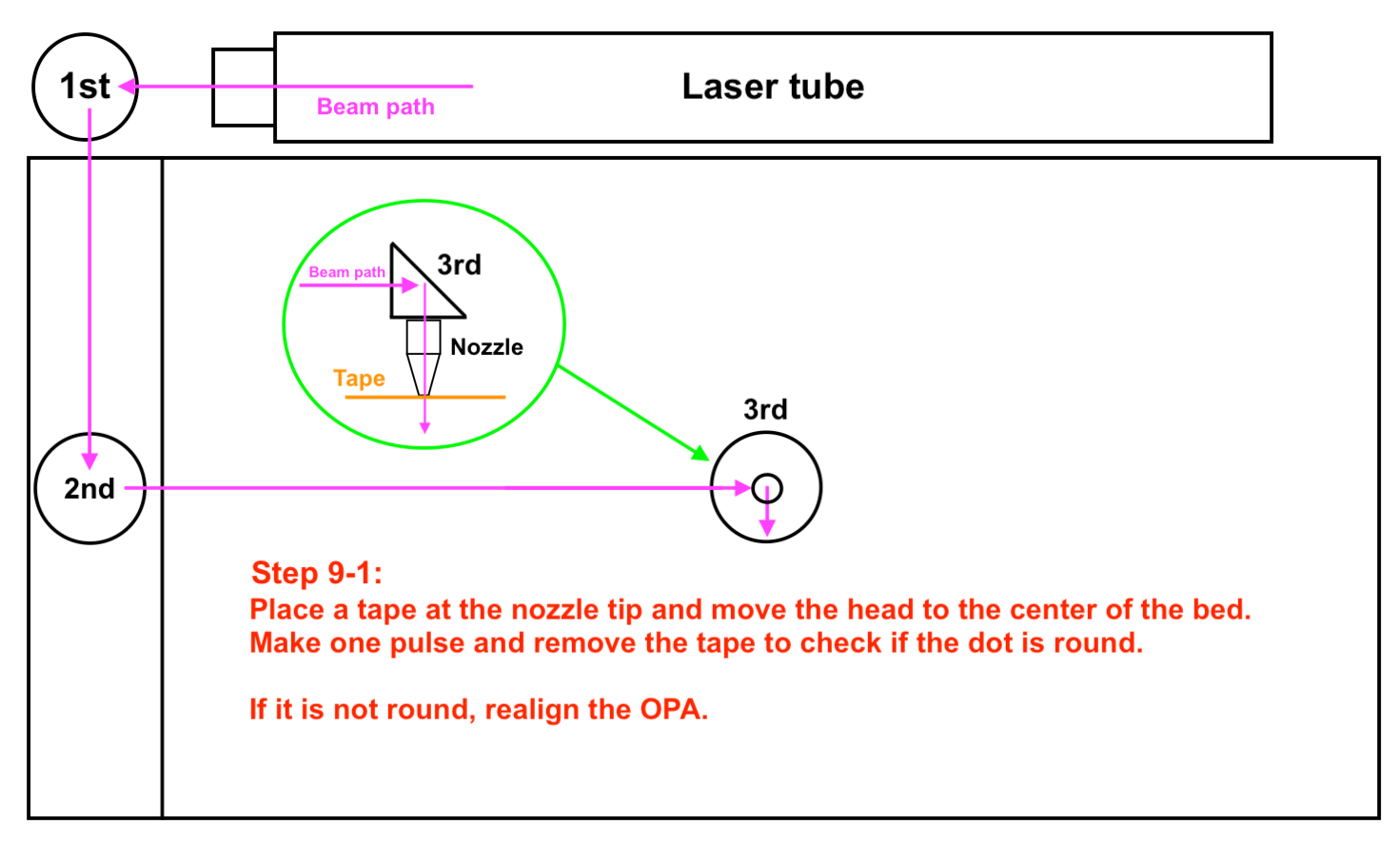

Passo 9-1 - Controllare il percorso dell'asse Z al centro del piano di lavoro

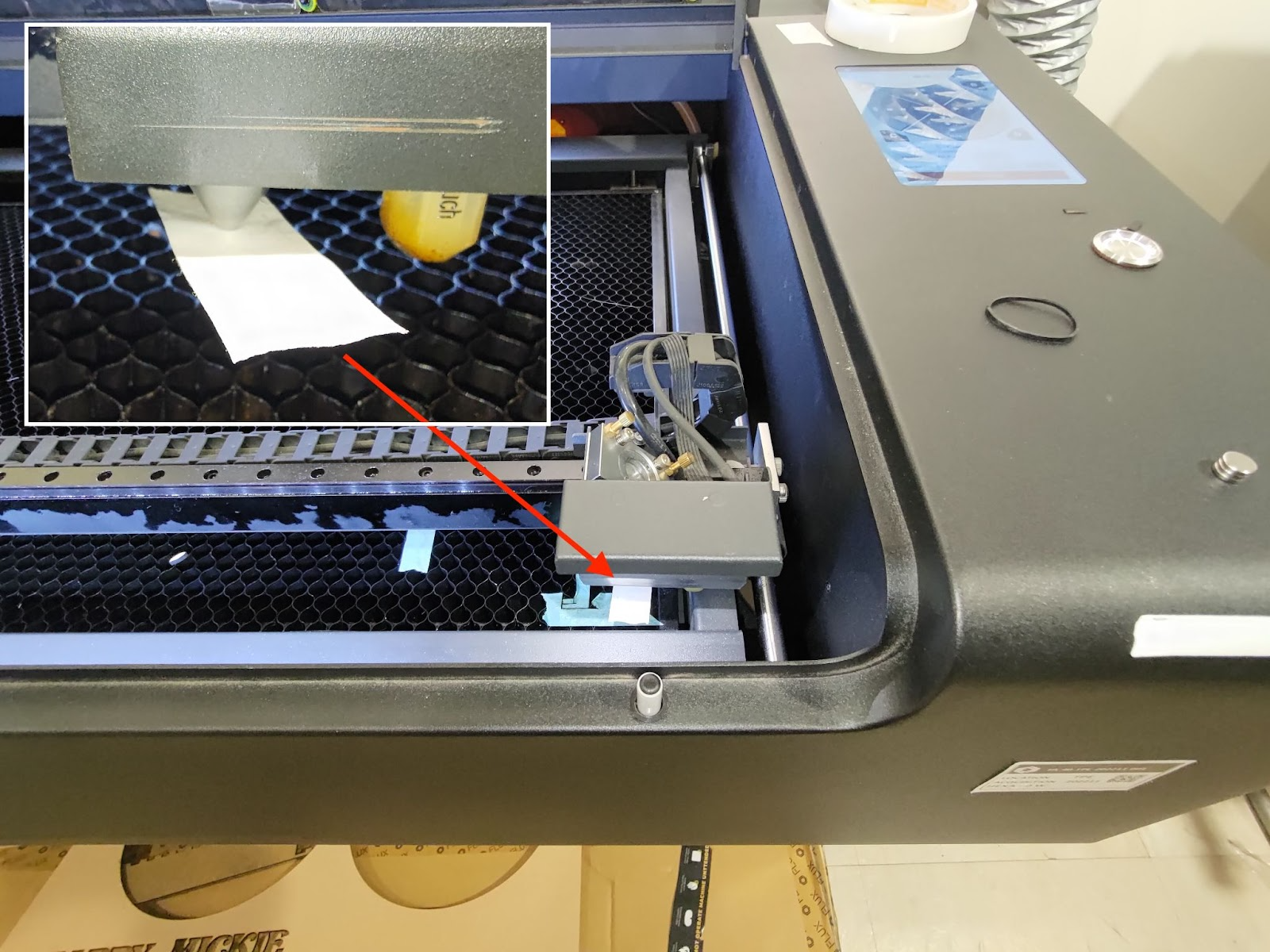

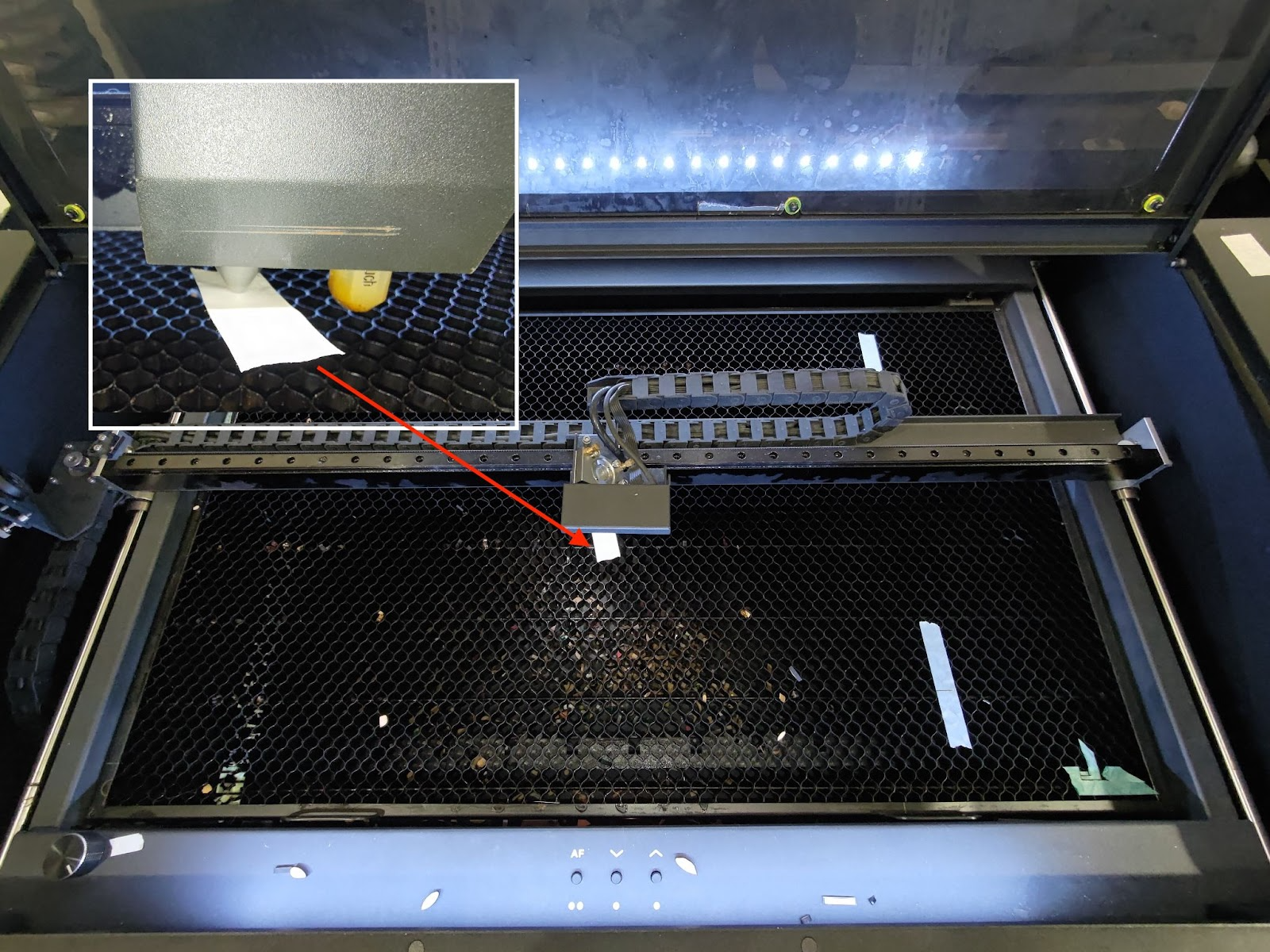

Posizionare un nastro a strato singolo sulla punta dell'ugello e spostare la testa laser al centro del piano di lavoro, quindi effettuare un impulso.

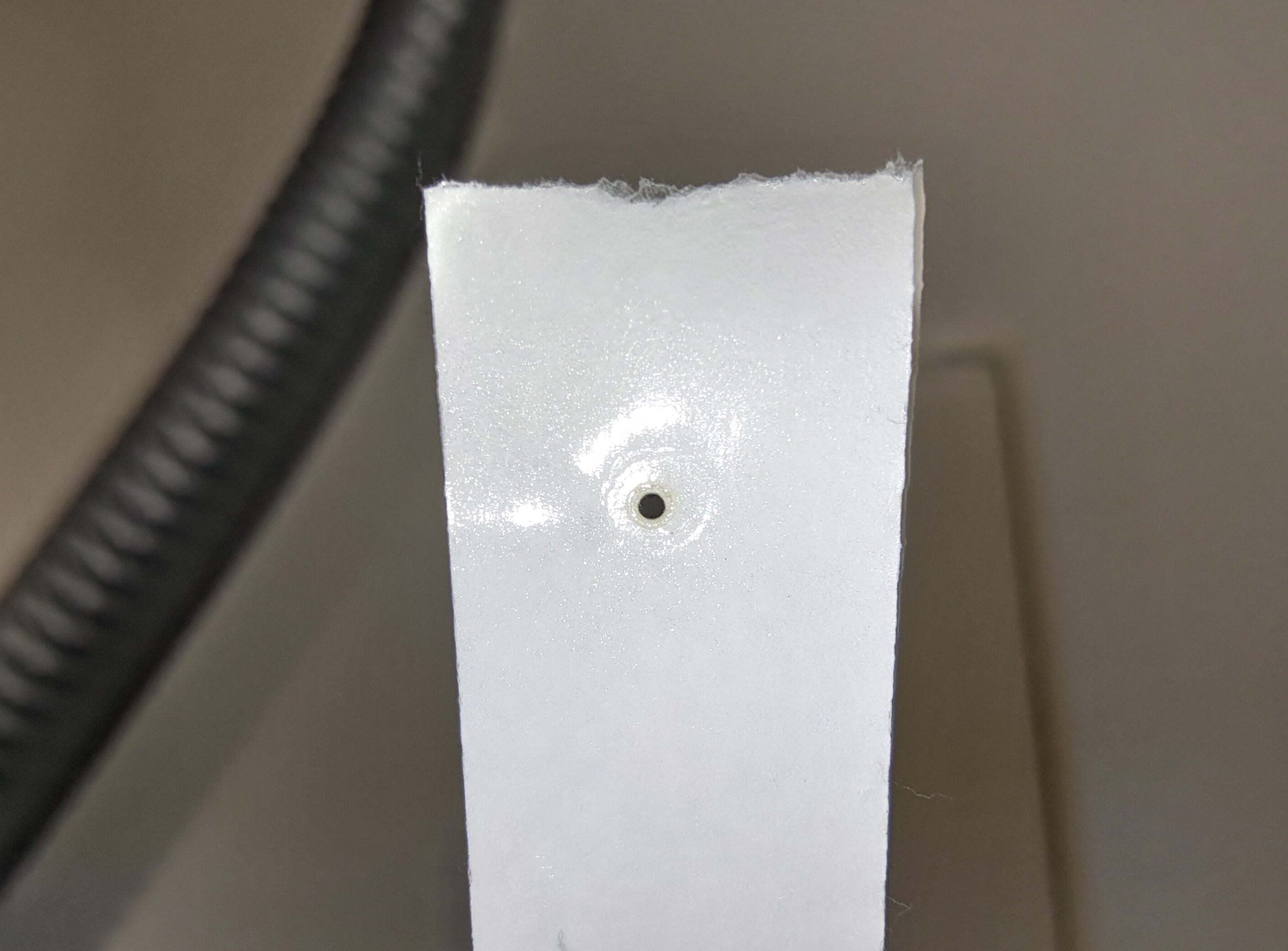

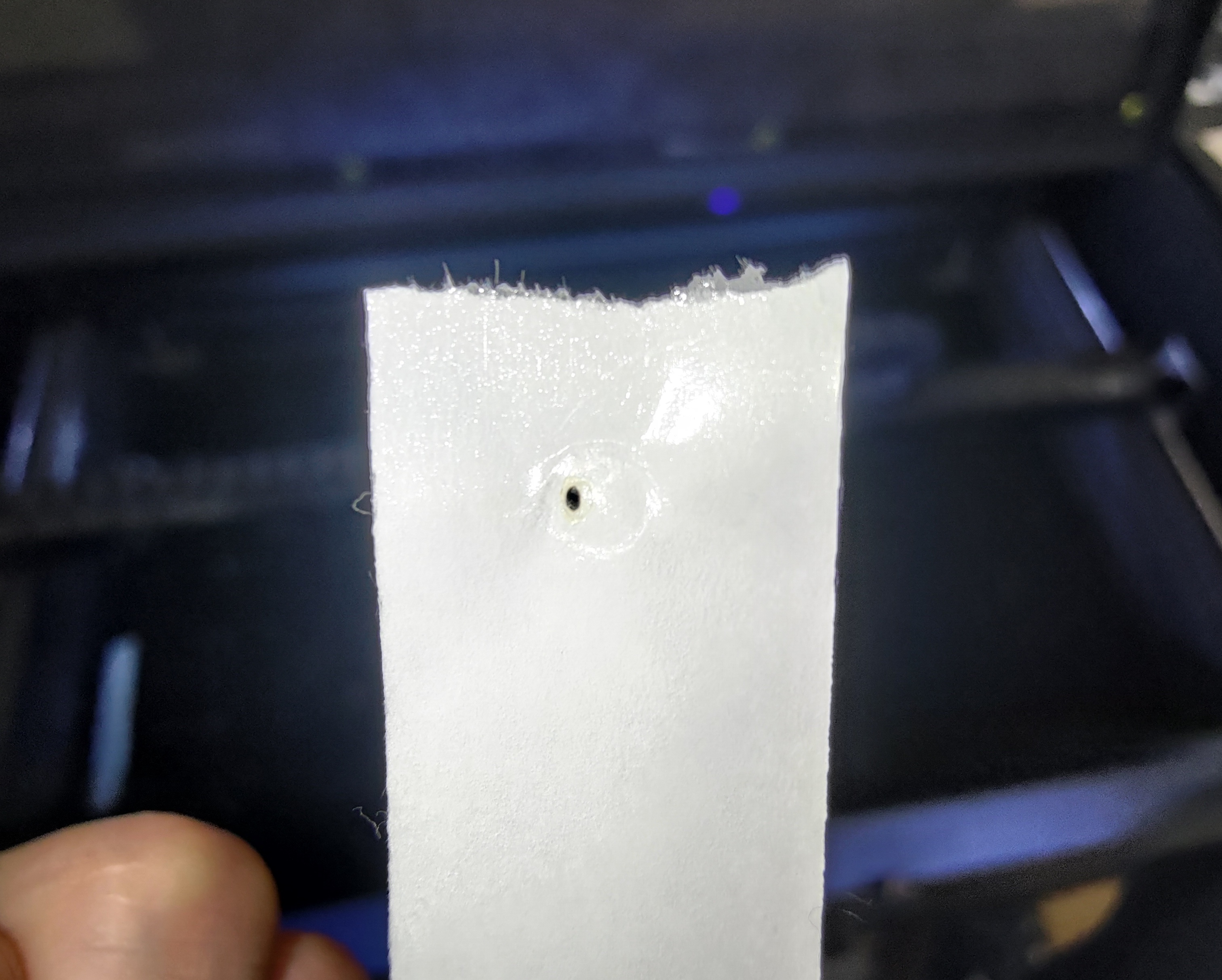

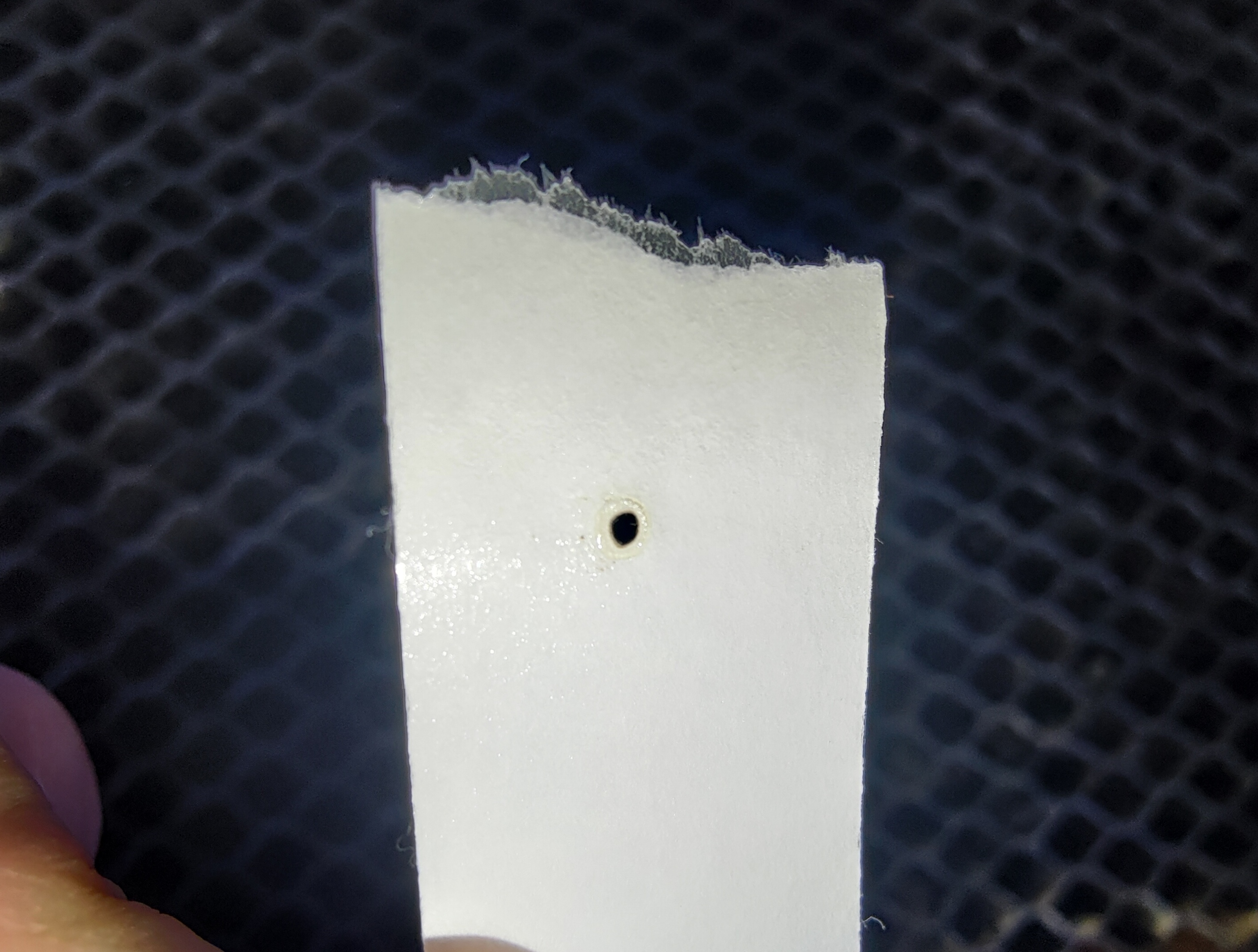

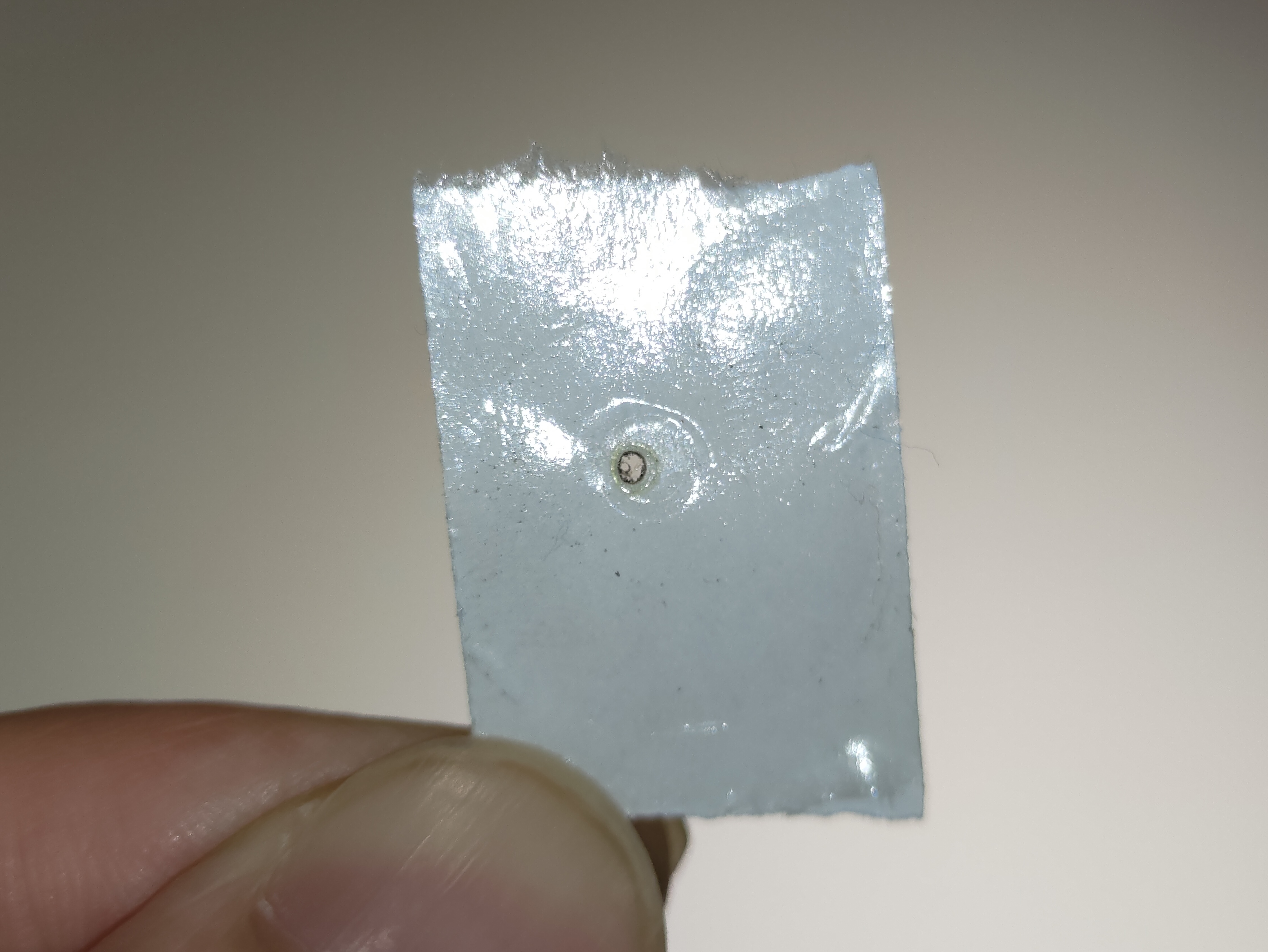

Rimuovere il nastro e verificare se il punto è rotondo.
Buon esempio:
Esempi negativi:
- Se il punto è rotondo, passare al Passo 9-3
- Se il punto non è rotondo, passare al Passo 9-2 per riallineare il percorso ottico dal 3° specchio al piano di lavoro (asse Z), che non è sufficientemente verticalee.
- Se non si trovano punti sul nastro, fare riferimento alle istruzioni per la regolazione avanzata. [4-13 Regolazione avanzata del percorso ottico]
Passo 9-2 - Regolare il percorso dell'asse Z al centro del piano di lavoro
Questo passo ti insegnerà come allineare il percorso verticalee dal 3° specchio al piano di lavoro regolando le viti sul 3° specchio.
Ci sono tre viti sul 3° specchio e ruotandole in senso orario o antiorario si cambierà il percorso verticalee del raggio, il che significa che la posizione del puntino sul nastro cambierà.
Si prega di notare che ogni volta che si regola la vite, il percorso potrebbe cambiare. Per garantire la precisione, è necessario trovare un'area pulita su cui attaccare il nastro sulla punta dell'ugello. Il nastro può essere riutilizzato fino a quando tutta l'area pulita è esaurita.
Passo 9-2-1 - Identificare la vite da regolare
Determinare la posizione del punto verticalee e individuare la vite e la sua direzione di rotazione.
Per prima cosa, dovrai conoscere l'intera area in cui il punto può muoversi.
In realtà è la stessa area della punta dell'ugello. Il segno premuto sul nastro è l'area.
Successivamente, trova il numero che è simile alla tua posizione del punto verticale del punto
Schema grafico:
Prima di regolare la vite, si prega di imparare come allentare correttamente il dado:
Usa le pinze per tenere la vite, quindi allenta il dado con la chiave a doppia testa ruotandolo in senso antiorario.
Per #1:
Il punto verticalee deve andare a destra per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in alto a sinistra dovrà essere ruotata in senso antiorario.
Si prega di fare riferimento alla foto sottostante.
Per #2:
Il punto verticalee deve scendere verso destra per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in alto a sinistra dovrà essere ruotata in senso antiorario per andare a destra.
La vite in basso a destra dovrà essere ruotata in senso orario per scendere.
Si prega di fare riferimento alla foto sottostante.
Per #3:
Il punto verticalee deve scendere per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in basso a destra dovrà essere ruotata in senso orario per scendere.
Si prega di fare riferimento alla foto sottostante.
Per #4:
Il punto verticalee deve scendere verso sinistra per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in alto a destra dovrà essere ruotata in senso antiorario.
Si prega di fare riferimento alla foto sottostante.
Per #5:
Il punto verticalee deve andare a sinistra per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in alto a sinistra dovrà essere ruotata in senso orario.
Si prega di fare riferimento alla foto sottostante.
Per #6:
Il punto verticalee deve salire verso sinistra per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in alto a sinistra dovrà essere ruotata in senso orario per andare a sinistra.
La vite in basso a destra dovrà essere ruotata in senso antiorario per salire.
Si prega di fare riferimento alla foto sottostante.
Per #7:
Il punto verticalee deve salire per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in basso a destra dovrà essere ruotata in senso antiorario per salire.
Si prega di fare riferimento alla foto sottostante.
Per #8:
Il punto verticalee deve salire verso destra per essere rotondo e al centro.
Quando si è di fronte alla parte anteriore della macchina:
La vite in alto a destra dovrà essere ruotata in senso orario.
Si prega di fare riferimento alla foto sottostante.
Passo 9-2-2 - Serrare il dado dopo la regolazione
Per favore stringere il dado dopo aver regolato la vite girandolo in senso orario.

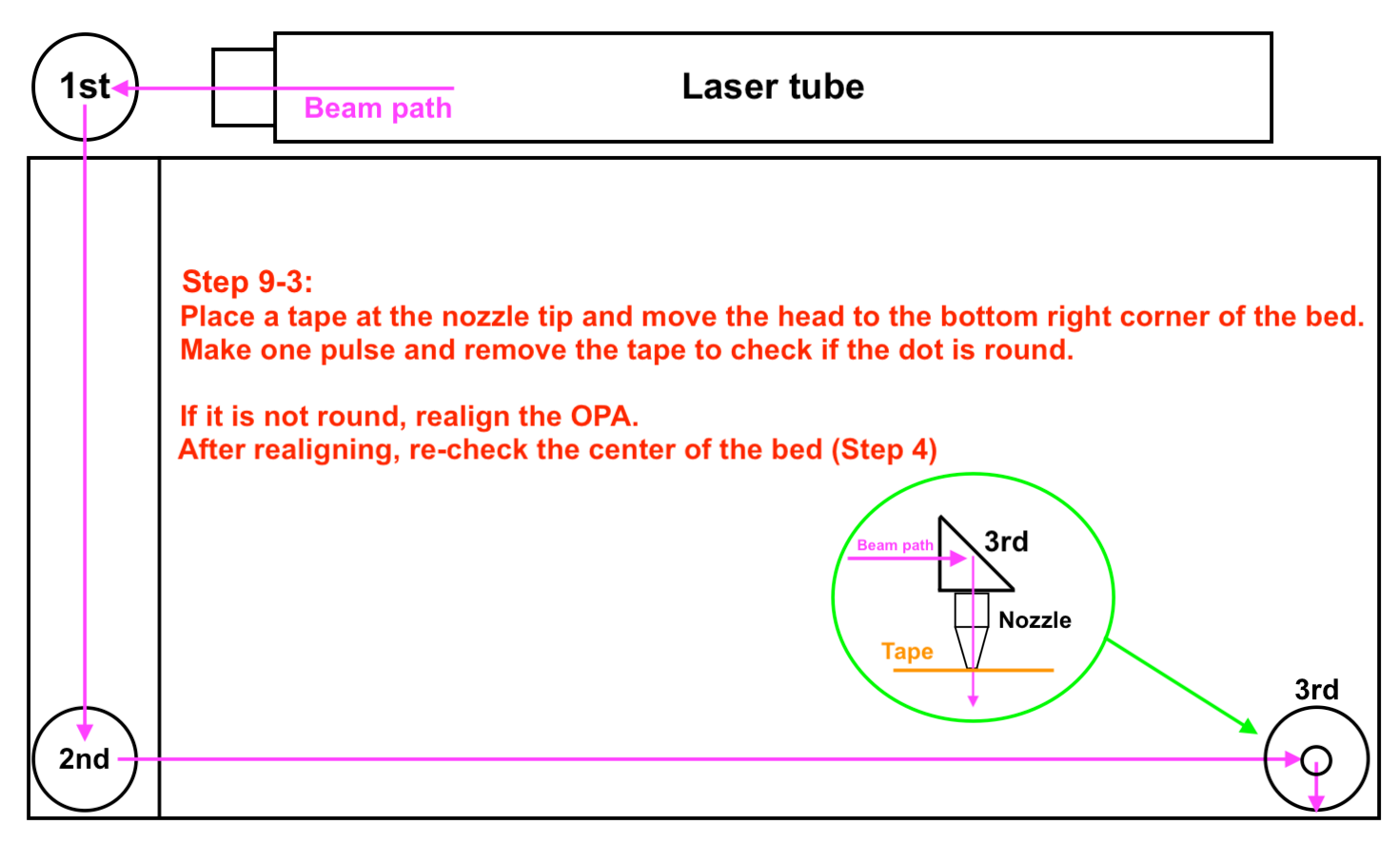

Passo 9-3 - Controllare il percorso dell'asse Z nell'angolo in basso a destra del letto
Applicare un nastro monostrato sulla punta dell'ugello, spostare la testa laser nell'angolo inferiore destro del piano di lavoro e effettuare un impulso.
Rimuovere il nastro e verificare se il punto è rotondo.
(È normale che il punto nell'angolo sia più piccolo del punto centrale. Si prega di fare riferimento agli esempi seguenti.)
Buon esempio:
Esempi accettabili:
Esempi negativi:
- Se il punto non è rotondo, tornare al Passo 9-4 per riallineare il percorso ottico dal 3° specchio al piano di lavoro (asse Z) che non è sufficientemente verticalee.
- Se il punto è rotondo, passare al Passo 9-5.
Passo 9-4 - Regolare il Percorso dell'Asse Z nell' Angolo in Basso a Destra del Piano di Lavoro
- Fare riferimento al Passo 9-2 e completare la regolazione. Il metodo di regolazione è lo stesso utilizzato per regolare il punto al centro del piano di lavoro.
- Si prega di ricontrollare il punto verticalee al centro dopo aver regolato l'angolo in basso a destra.
Se non è possibile ottenere una forma rotonda in entrambe le posizioni contemporaneamente, saltare la regolazione dell'angolo inferiore destro, passare al punto 9-5, e procedere con il Passo 10.
Passo 9-5 - Raccogliere i nastri dalla punta dell'ugello (asse Z)
Applicare un nastro monostrato sulla punta dell'ugello, spostare la testa laser al centro del piano di lavoro e effettuare un impulso.
Rimuovere il nastro dallo punta dell'ugello e posizionarlo sulla carta.
Annotare la posizione e il numero di impulsi come nella foto sottostante.
Posizionare un altro nastro a strato singolo sulla punta dell'ugello, spostare la testa laser nell'angolo inferiore destro del piano di lavoro e effettuare un impulso.
Rimuovere il nastro dalla punta dell'ugello e posizionarlo sulla carta.
Annotare la posizione e il numero di impulsi come nella foto sottostante.
######################################################################
Il processo di regolazione del percorso ottico è ora terminato.
- Se non si riscontrano problemi con la macchina, è possibile fermarsi qui e i nastri raccolti possono essere scartati.
- Se si riscontrano problemi relativi all'allineamento o all'emissione laser, si prega di passare al Passo 10 e conservare i nastri raccolti per la risoluzione dei problemi e la segnalazione.
######################################################################
Passo 10 - Raccolta dei nastri e verifica del tipo di ugello
Se l'allineamento del percorso ottico è corretto ma la macchina presenta altri problemi, contattare il rivenditore locale e conservare i nastri raccolti, che potranno essere condivisi su richiesta del rivenditore.
Se i punti verticalei in entrambe le posizioni non sono allineati contemporaneamente, procedere al Passo 10-1 per controllare il tipo di ugello.
Passo 10-1 - Verifica del tipo di ugello
Fai riferimento all' article per smontare lo schermo e la lente di messa a fuoco per controllare il tipo di ugello.

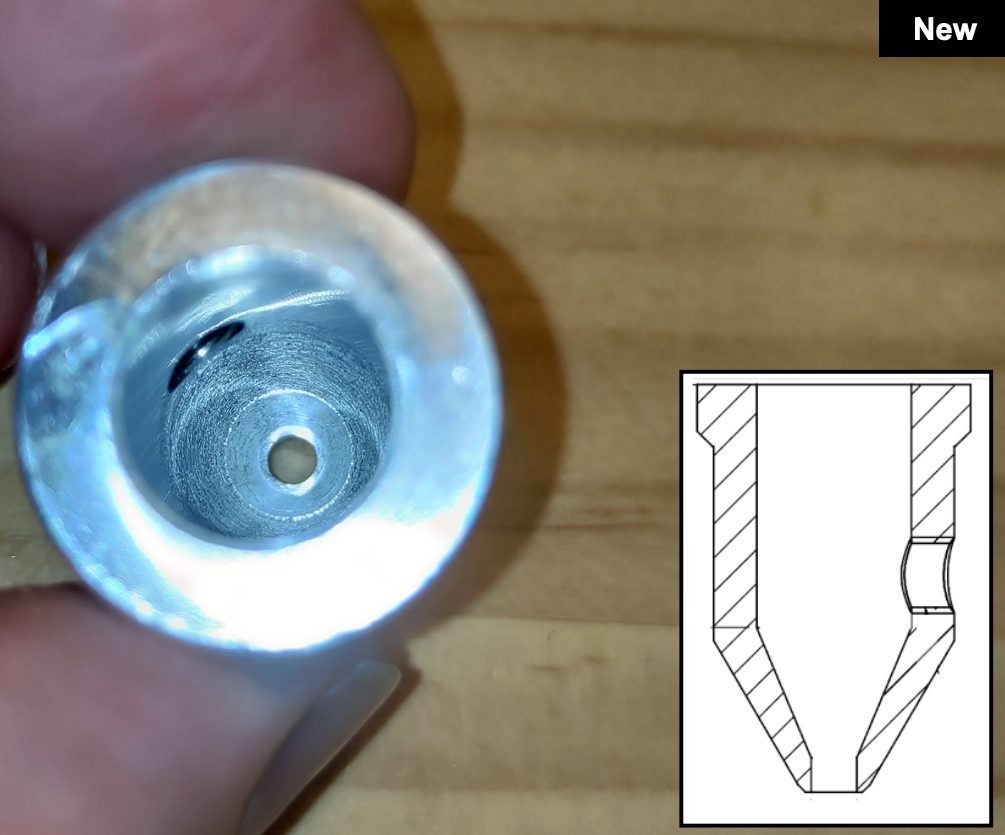

Il nuovo tipo di ugello avrà uno spazio interno più ampio, che fornirà una maggiore tolleranza sull'OPA, rendendo più facile l'allineamento del percorso ottico con il nuovo modello.

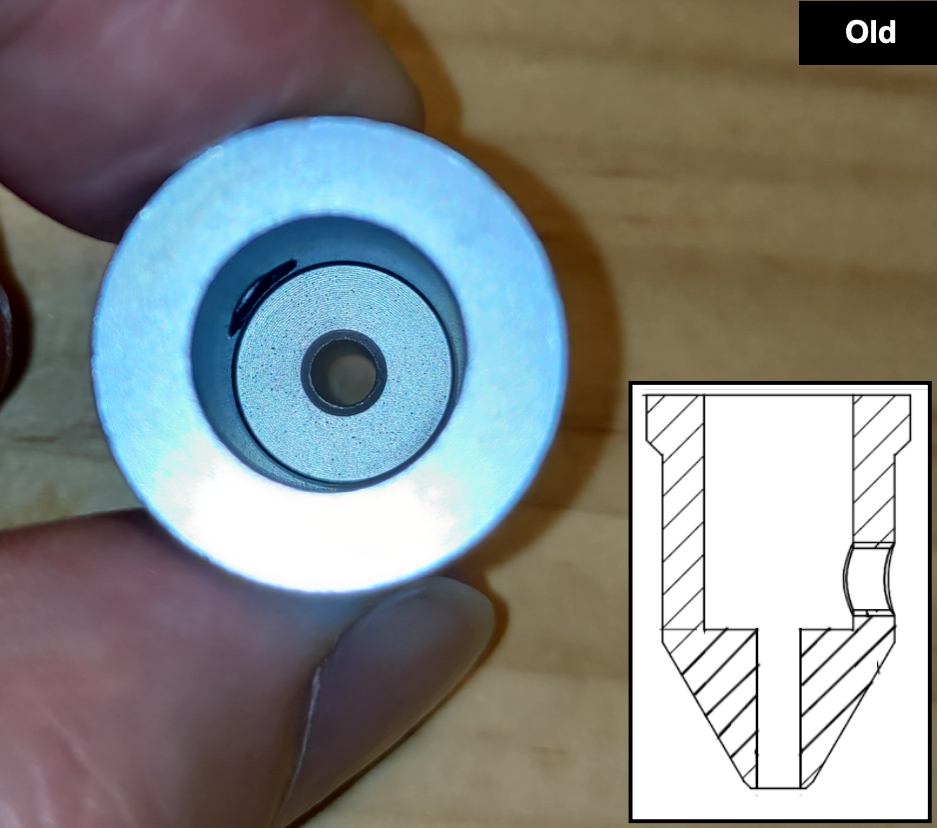

- Se hai un vecchio tipo, scatta una foto e informa il tuo rivenditore di inviarti un nuovo tipo di ugello e vai al Passo 10-2 per raccogliere più nastri.
- Se disponi già del nuovo tipo di ugello, salta questo passaggio e procedi direttamente al Passaggio 10-2 per raccogliere ulteriori nastri adesivi.
Passo 10-2 - Raccolta dei nastri
- Usa un pezzo di nastro a due strati. Fai il primo punto nell' angolo in alto a sinistra con tre impulsi laser.
- Tieni il nastro e fai il secondo punto nell'angolo in alto a destra con 3 impulsi laser.
- Raccogli il primo nastro. Annota la posizione e il numero di impulsi:
- Usa un altro nuovo pezzo di nastro a due strati. Fai il primo punto nell' angolo in basso a sinistra con tre impulsi laser.
- Tieni il nastro e fai il secondo punto nell'angolo in basso a destra con 3 impulsi laser.
- Raccogliere l'ultimo nastro. Annotare la posizione e il numero di impulsi.
- Infine, scattare una foto ravvicinata dei punti sulla punta dell'ugello.
Dopo aver raccolto i nastri, procedere al Passo 11 per segnalare al rivenditore.
Passaggio 11 - Segnalazione al rivenditore locale o all'assistenza FLUX
- Seguire le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o al supporto FLUX. [Contatta il Servizio Clienti]
Le informazioni raccolte, come foto o video che illustrano il problema della macchina descritto in questo articolo, dovranno essere condivise con il rivenditore locale o con l'assistenza FLUX.
#END
Commenti
0 commenti
Accedi per aggiungere un commento.
