Frequenza consigliata
Una volta ogni 1-2 settimane, a seconda della frequenza di utilizzo e del materiale
Passaggi di manutenzione
Se il materiale di incisione è carta o legno, è più probabile che la polvere e l'olio catramoso si attacchino agli specchi riflettenti. È possibile utilizzare bastoncini di cotone con una piccola quantità di alcol per pulire e strofinare fino a quando la superficie dello specchio è priva di macchie.
Elementi di preparazione
Bastoncini di cotone, Alcol al 75%~99%
Ci sono 3 specchi riflettenti, 1 lente di messa a fuoco e 1 lente di uscita del tubo laser che devono essere puliti in HEXA, e le loro posizioni sono mostrate nell'immagine.
Passaggi di manutenzione

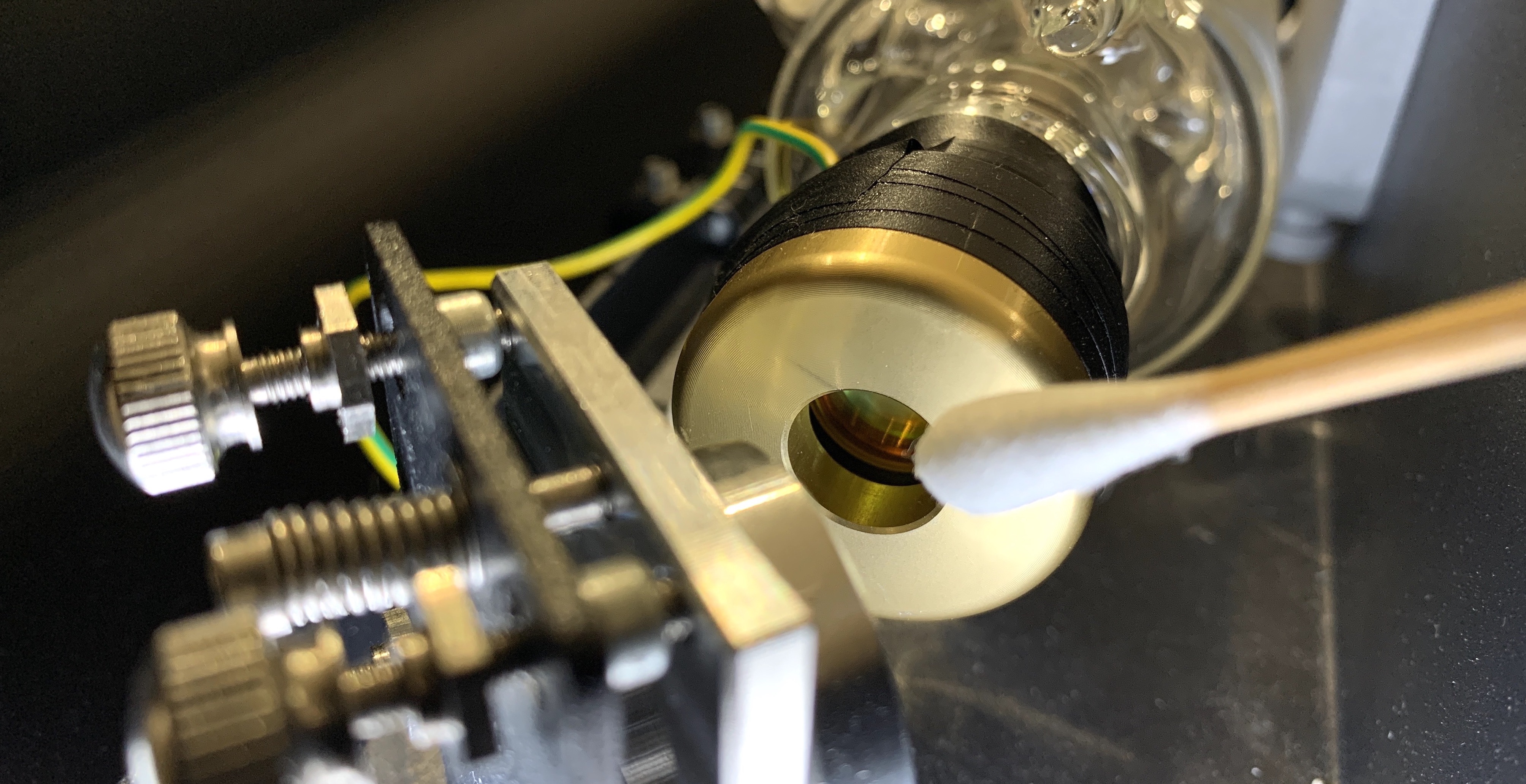

1. Pulire la lente di uscita del tubo laser
La lente di uscita del tubo laser si trova sul lato a bassa pressione del tubo laser (vicino al 1° specchio). È possibile aprire il coperchio posteriore e pulirla come mostrato di seguito.
2. Pulire il primo specchio riflettente

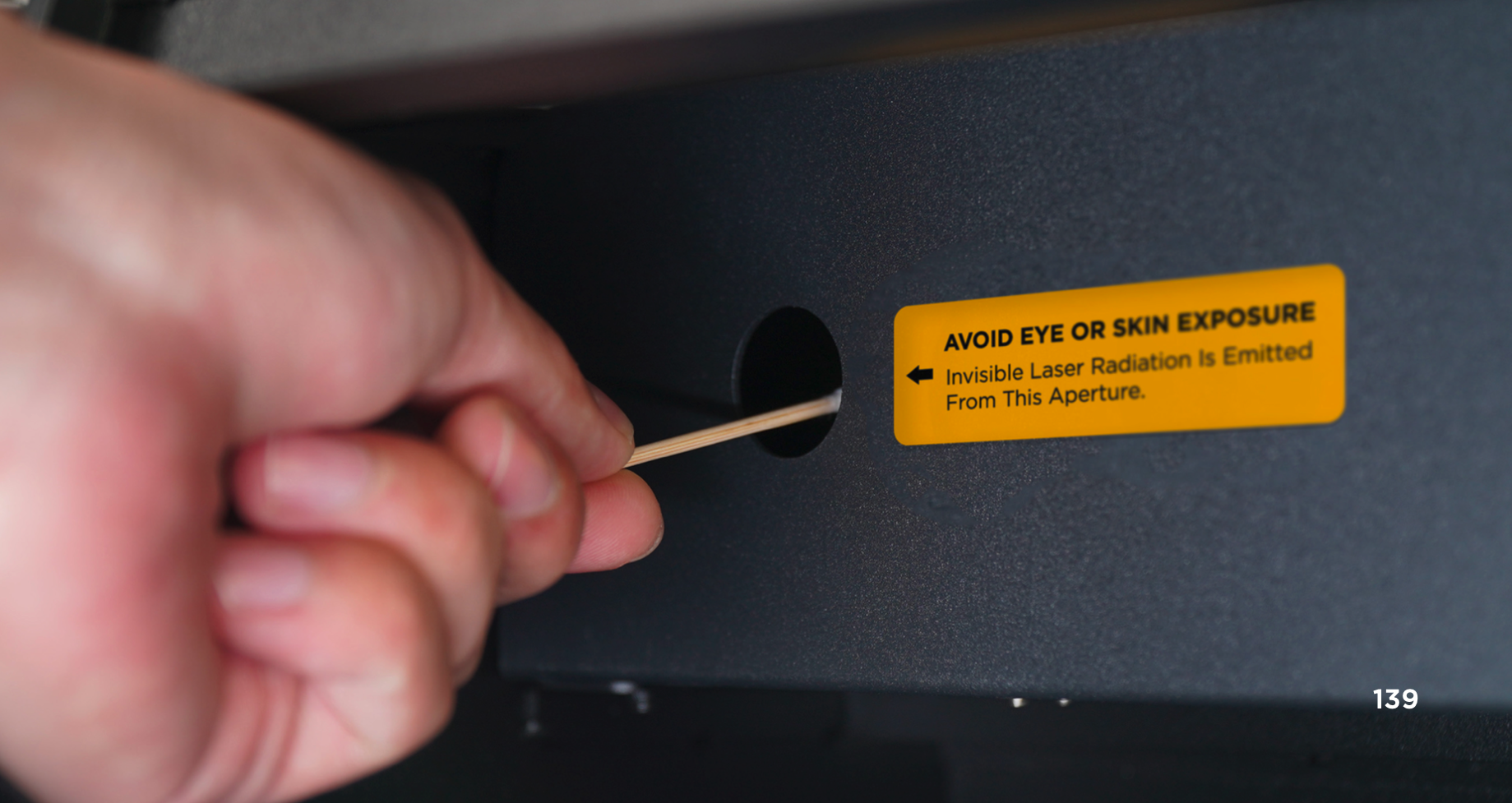

Il primo specchio riflettente si trova sul lato a bassa pressione del tubo laser rivolto verso il telaio. È possibile aprire il coperchio posteriore o pulirlo dal foro anteriore come mostrato di seguito.

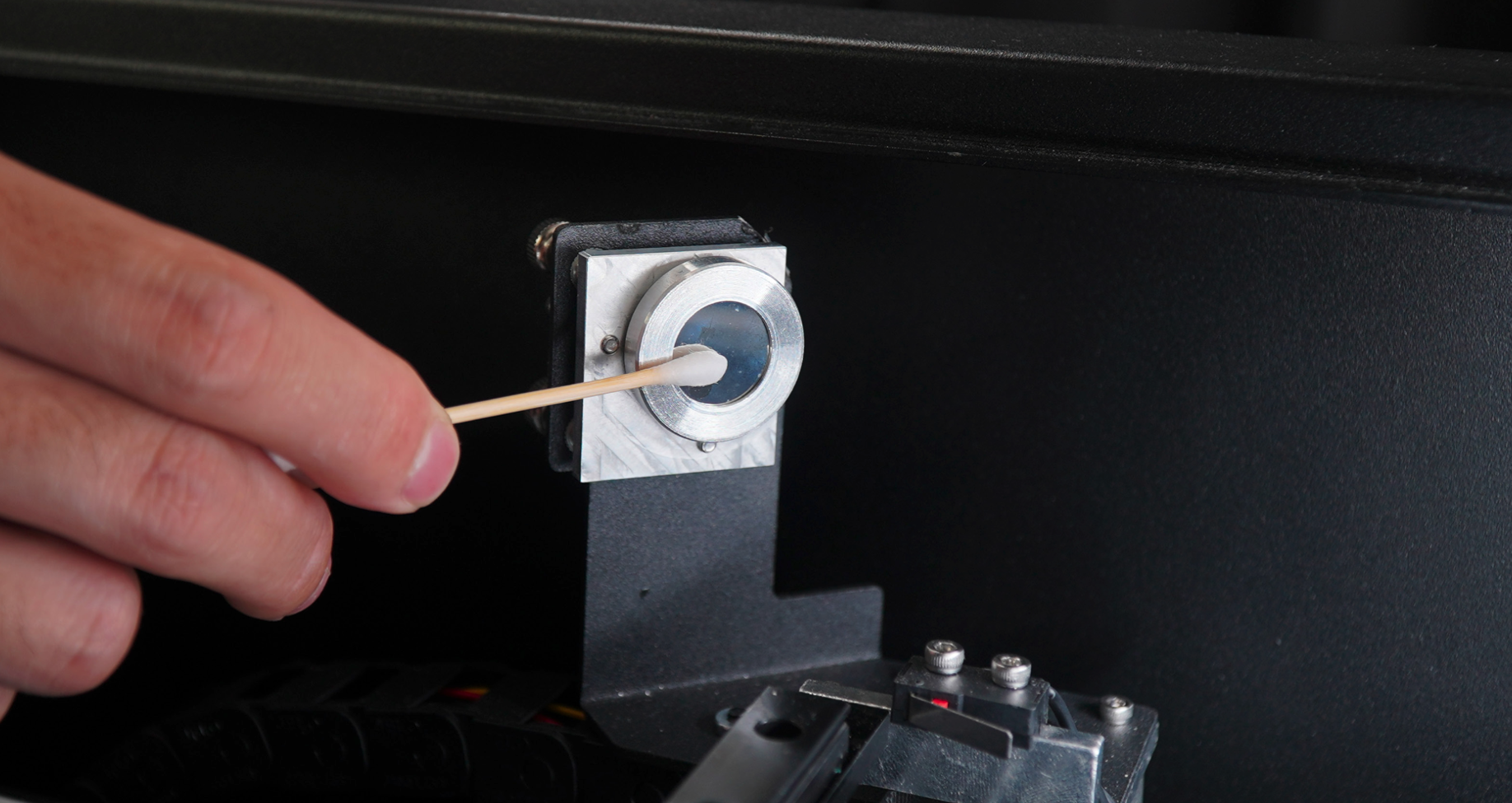

3. Pulire il secondo specchio riflettente
Il secondo specchio riflettente si trova sulla barra di guida dell'asse Y sinistro.

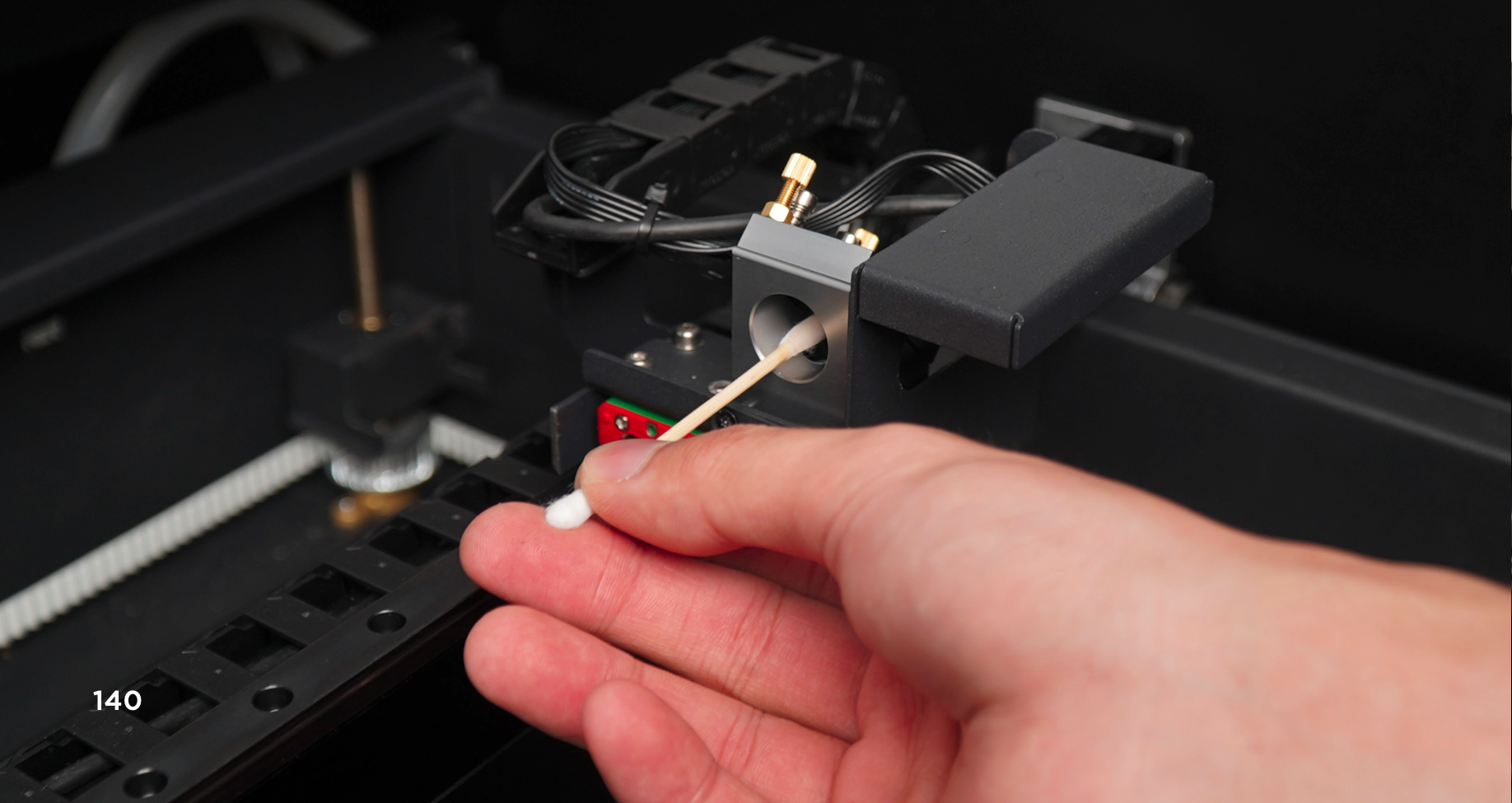

4. Pulire il terzo specchio riflettente
Il terzo specchio riflettente si trova nel supporto triangolare dello specchio che si trova sulla guida lineare dell'asse X.
(Si prega di estrarre il 3° specchio per la pulizia, in caso di problemi di taglio o incisione. Link)
5. Pulire la lente di messa a fuoco
La lente di messa a fuoco si trova sotto il terzo specchio riflettente all'interno della testa laser.

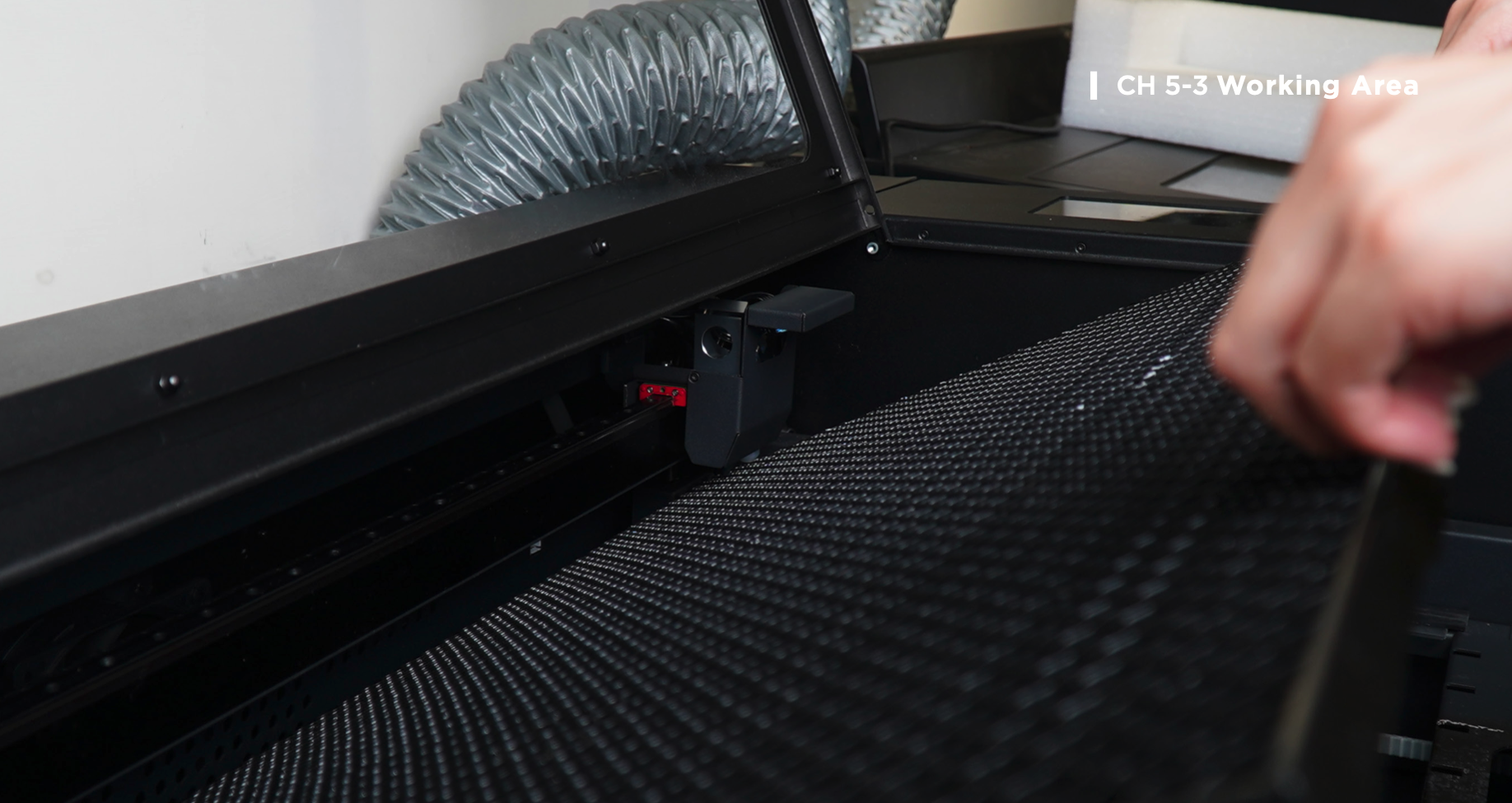

a. Rimuovere il piano a nido d'ape

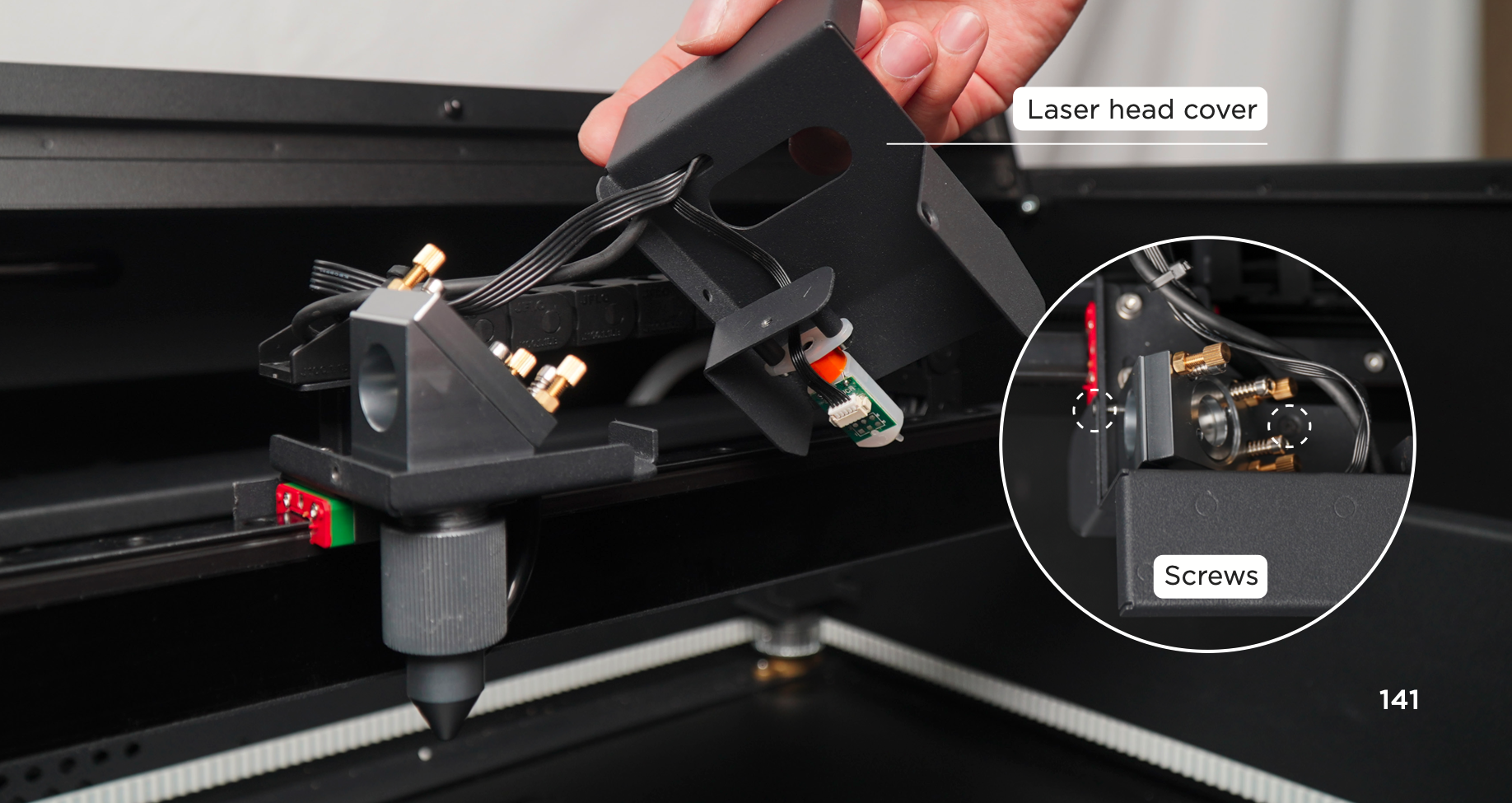

b. Allentare le 2 viti sul coperchio della testa laser e spostare il coperchio di lato

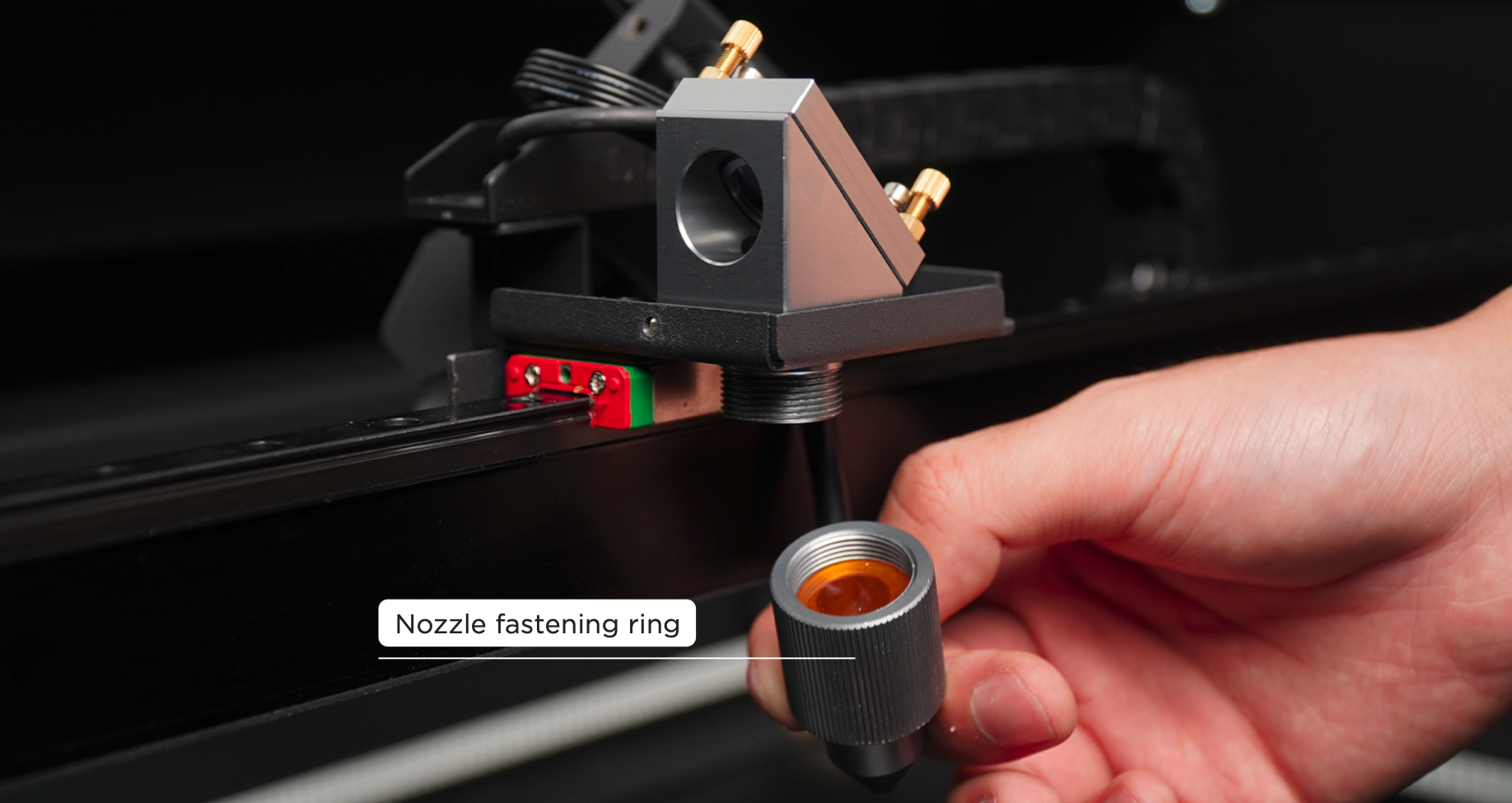

c. Svitare l'anello di fissaggio dell'ugello in senso orario > Rimuovere la testa laser, e evitare che la lente di messa a fuoco fuoriesca

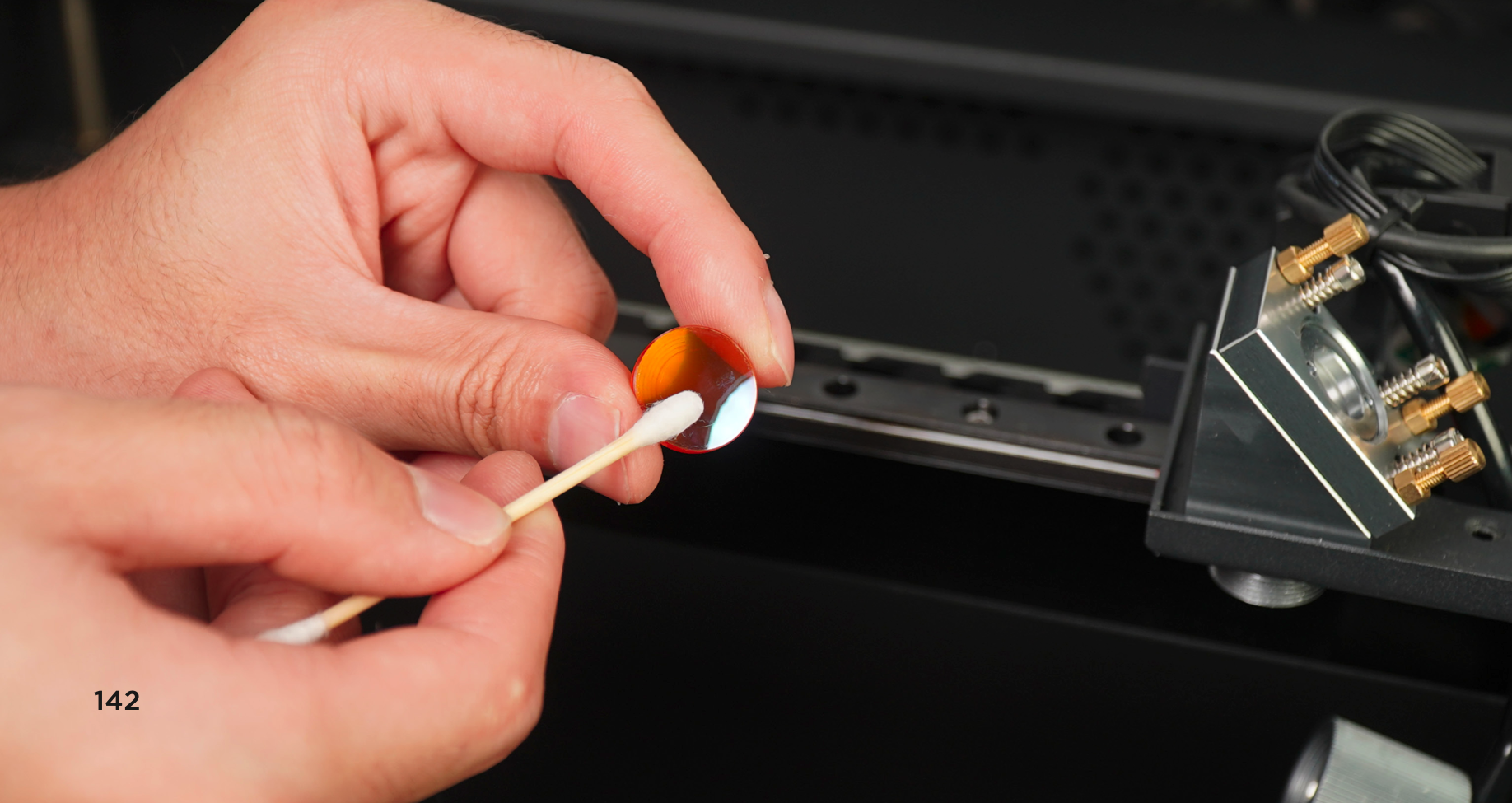

d. Estrarre la lente di messa a fuoco e pulirla.
6. Rimettere la lente di messa a fuoco

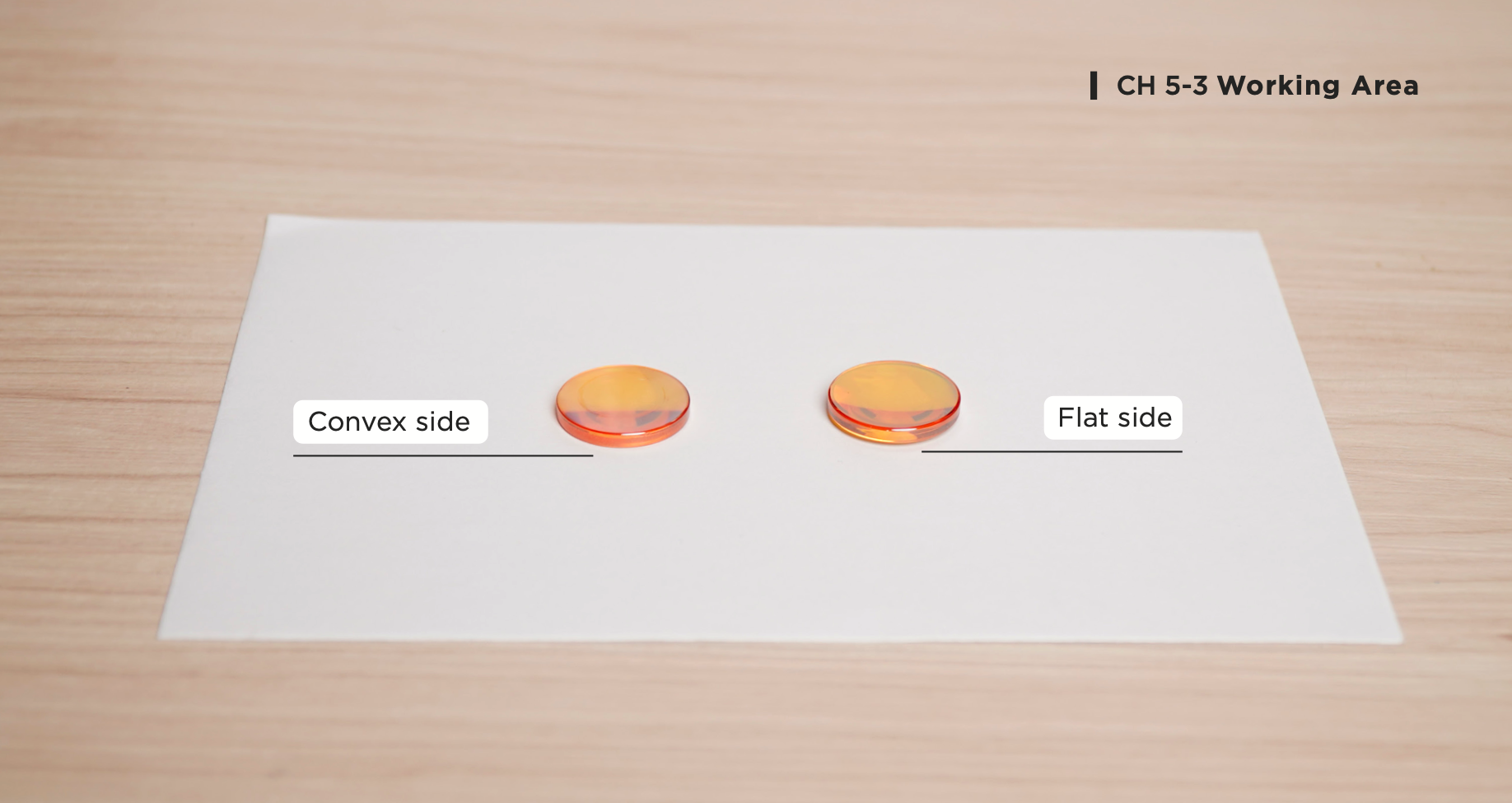

La lente ha un orientamento, il lato convesso è rivolto verso l'alto e il lato piatto verso il basso.
(Tenere il bordo della lente di messa a fuoco sulla mano e guardare verso la lente, è possibile vedere se stessi sul lato convesso e non è possibile vedersi sul lato piatto.)

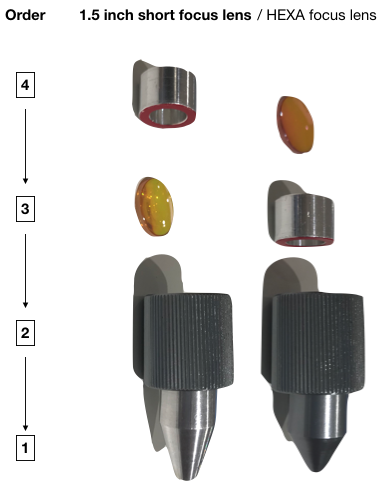

Assicurarsi di avere l'ordine corretto come nelle immagini seguenti:

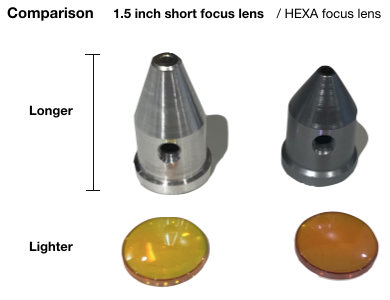

Quello a sinistra è l'accessorio lente da 1,5", quello a destra è la lente standard.
