Frequenza consigliata
Una volta ogni 3 mesi
Note: In order per evitare la rottura del tubo laser in vetro a causa del calore generato durante l'eccitazione laser e l'intasamento della pompa dell'acqua, è necessario mantenere l'effetto di raffreddamento ad acqua con sufficiente acqua distillata.
Video
Elementi di preparazione
Preparazione autonoma：
1｜Pinze a becco lungo
2｜Carta assorbente o straccio
3｜Contenitore per l'acqua
Incluso nella scatola degli accessori：
4｜Cacciavite Torx
5｜Chiave a brugola da 3mm
6｜Chiave a doppia testa
7｜Imbuto
Passaggi di manutenzione
0. Scollegare l'alimentazione
- Spegnere la macchina e scollegare il cavo di alimentazione prima di cambiare o aggiungere acqua.

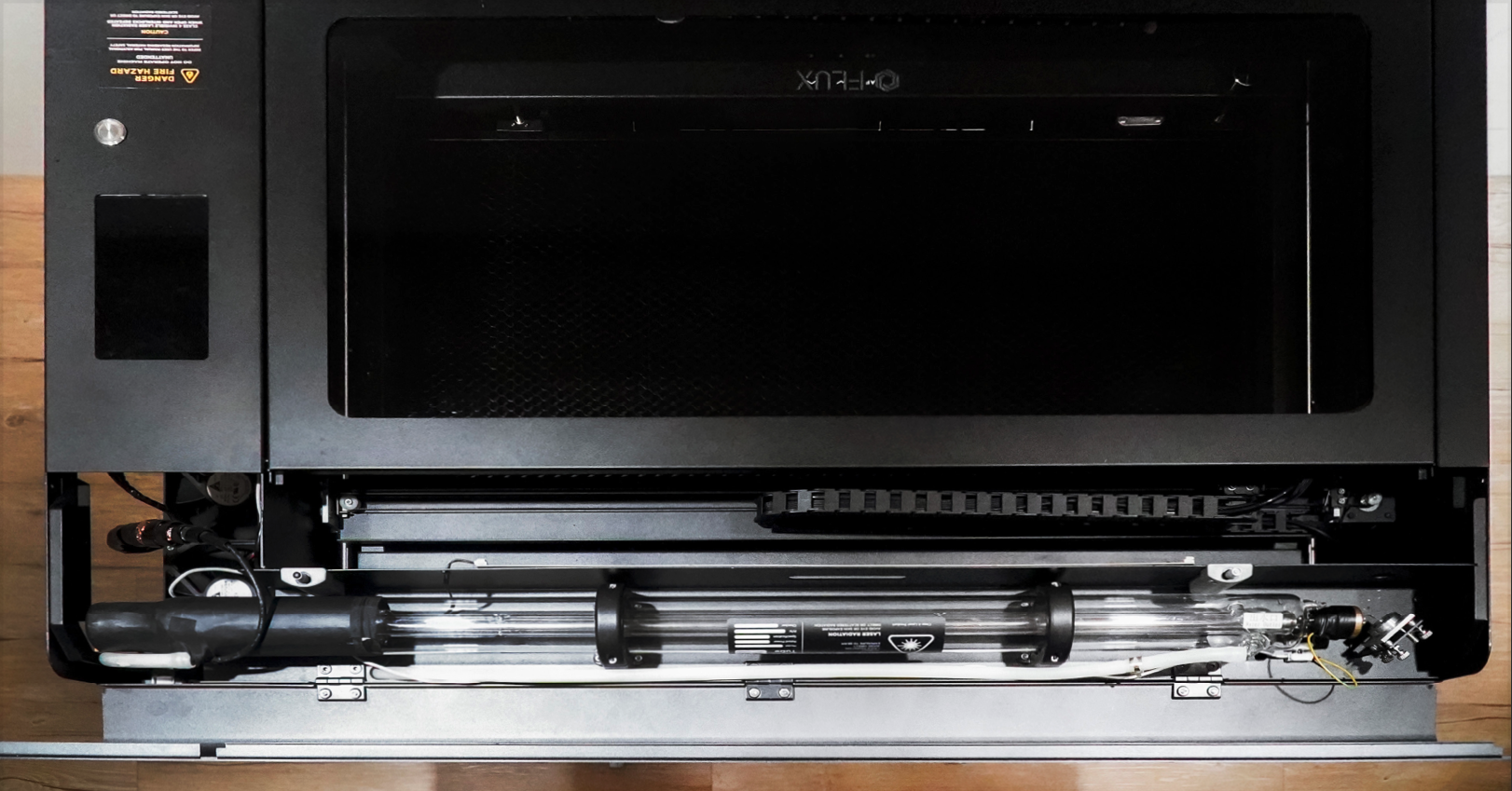

- Utilizzare un cacciavite Torx per rimuovere le due viti su entrambi i lati del coperchio posteriore, quindi sollevare il coperchio.
- Il tubo laser ha due estremità: il lato ad alta tensione è vicino allo schermo e il lato a bassa tensione è vicino allo specchio riflettente.
- Se l'acqua non è eccessivamente sporca, è possibile saltare i passaggi 1 e 2. Tuttavia, ricordare che il percorso ottico deve essere riallineato dopo aver spostato il tubo laser.
1. Scollegare i cavi del tubo laser

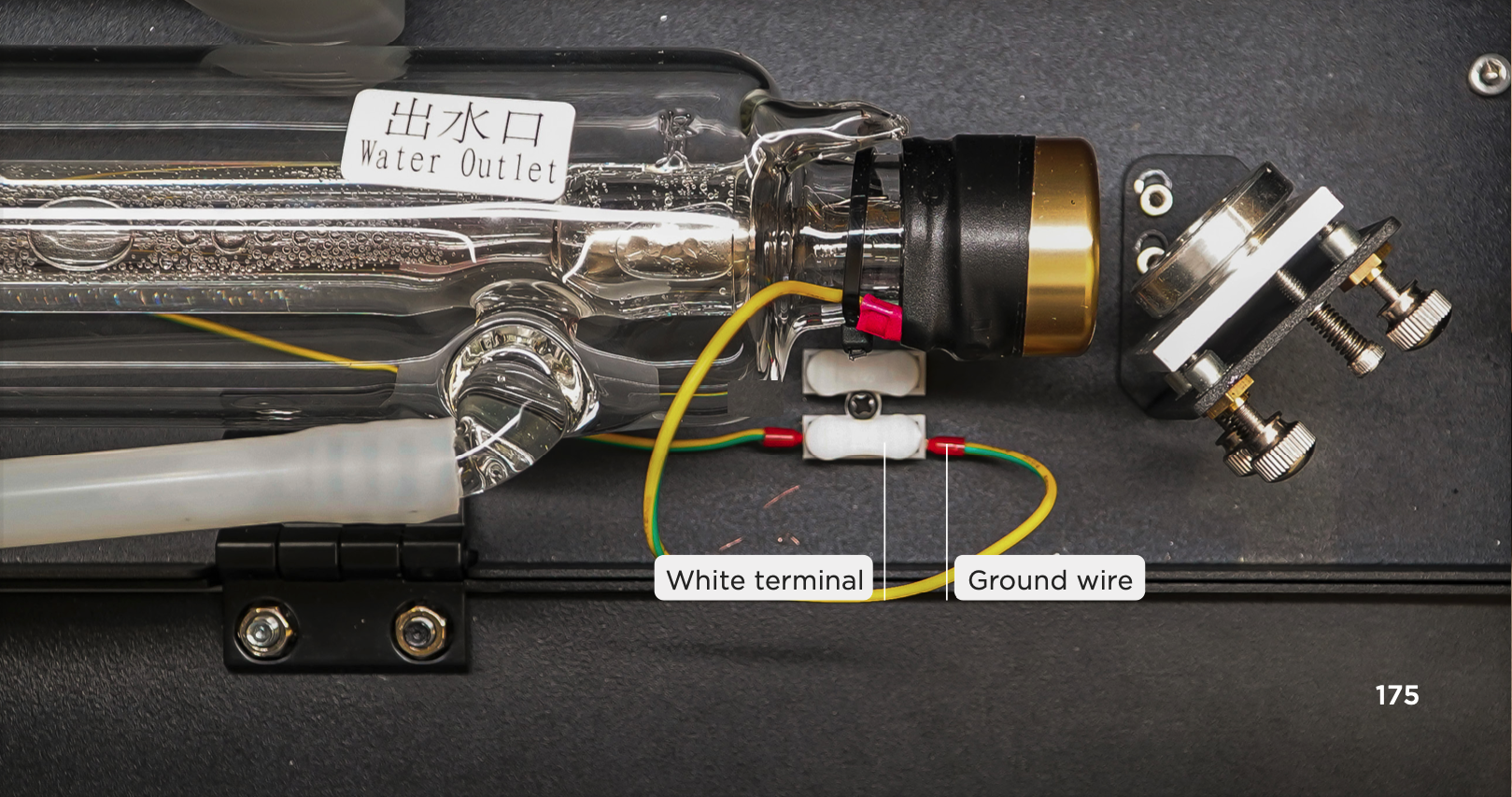

a. Premere il terminale bianco ed estrarre il cavo di terra (Foto sopra).
2. Rimuovere i supporti del tubo laser

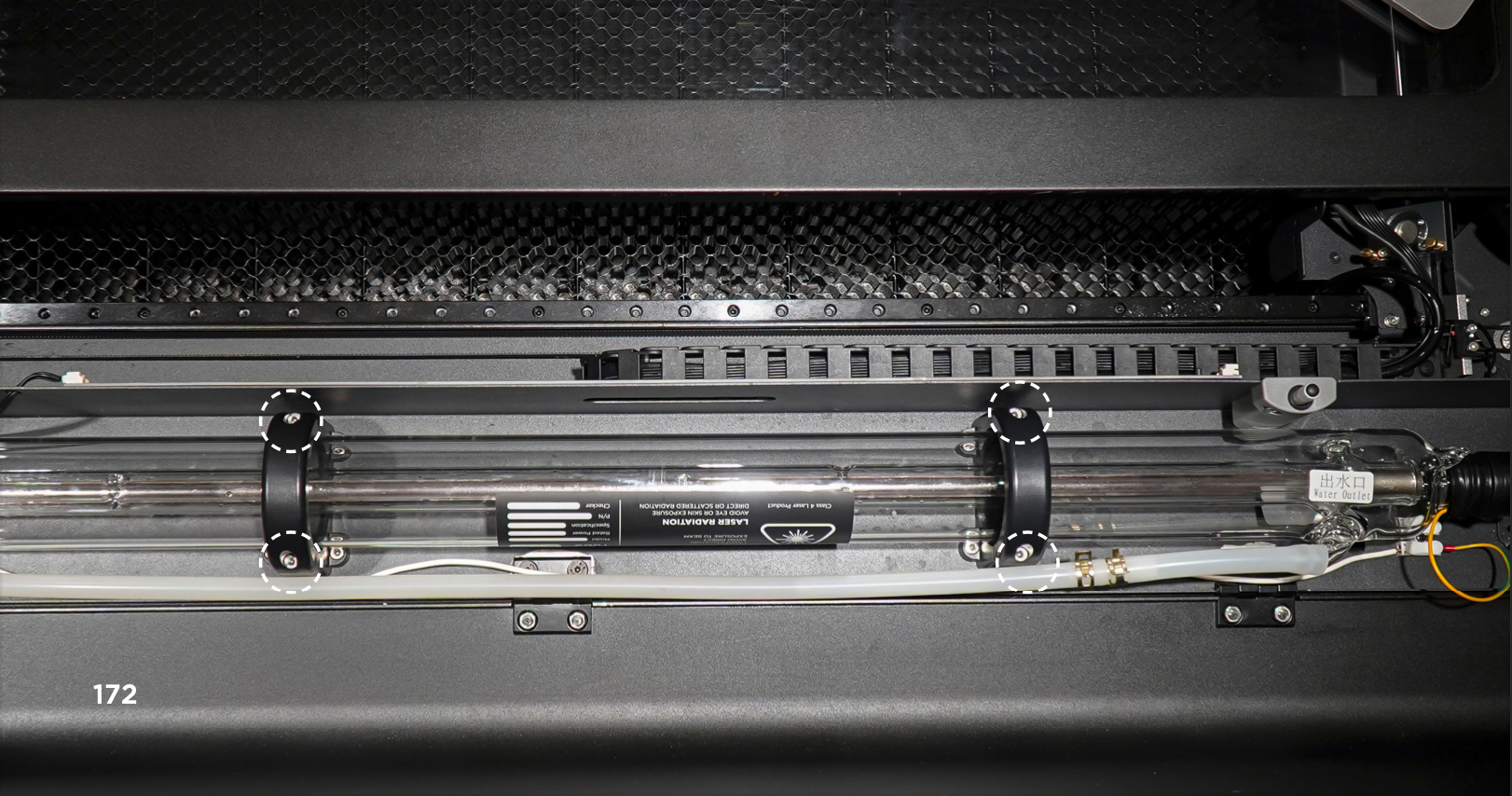

Utilizzare una chiave a brugola da 3mm per allentare un totale di 4 viti sui supporti del tubo laser (Foto sotto).
3. Rimuovere il tubo laser per far defluire l'acqua

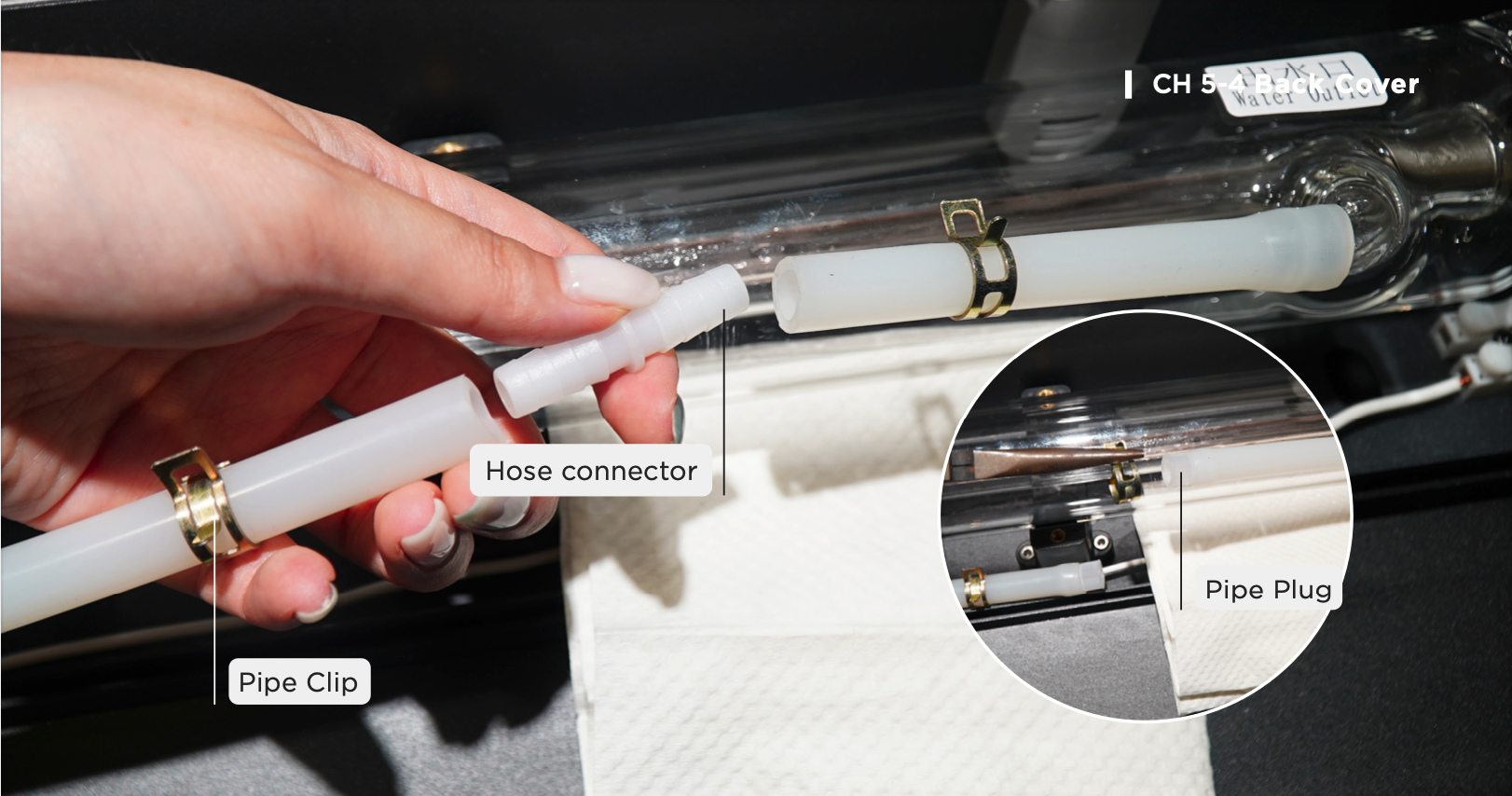

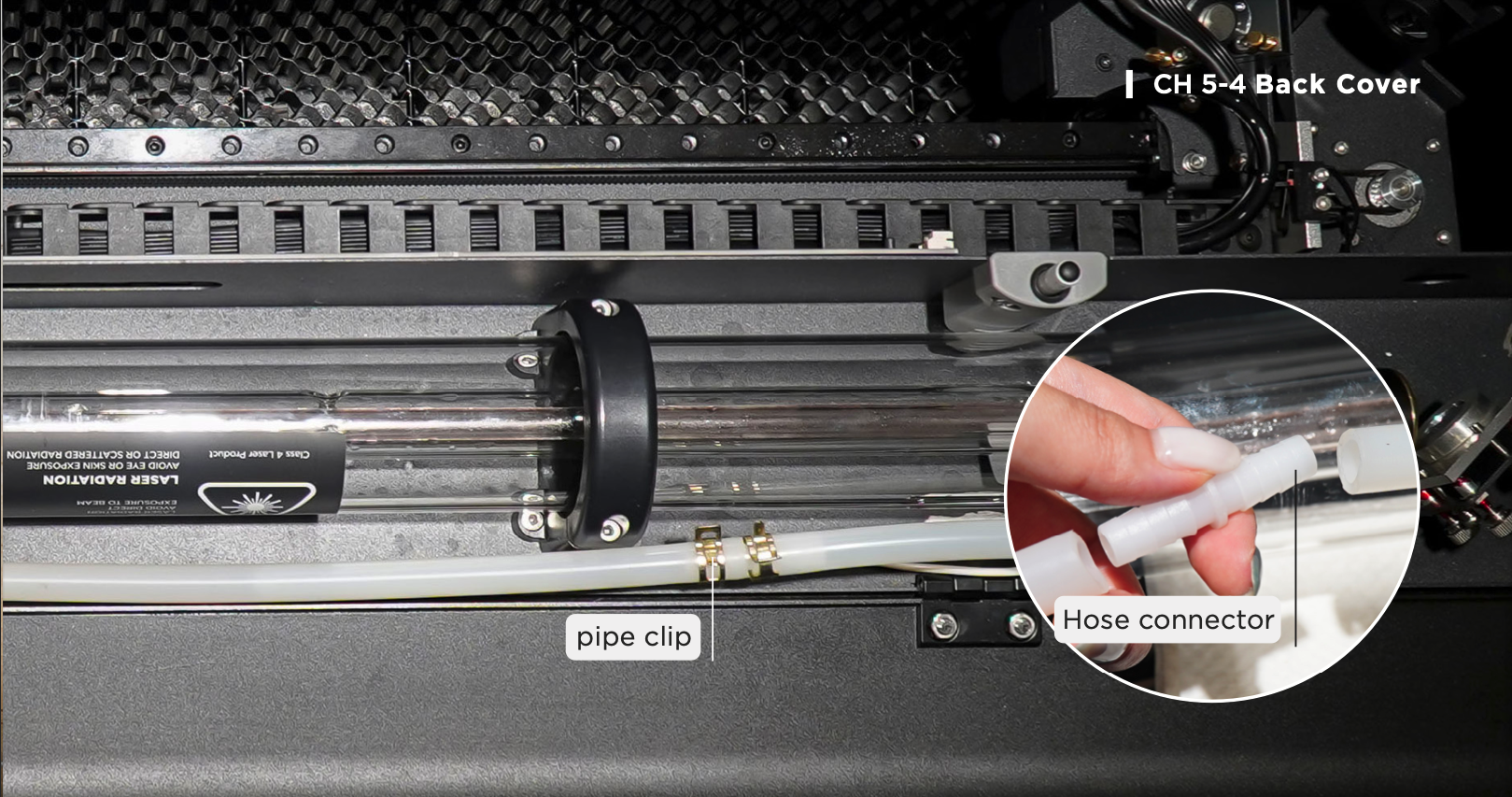

a. Posizionare un asciugamano o un tovagliolo di carta sotto il tubo laser in caso di perdite (Fare attenzione alla posizione e all'angolazione del tubo laser) > Spostare entrambe le clip del tubo lontano dal connettore del tubo con le pinze a becchi lunghi > Rimuovere il giunto da uno dei tubi e inserire immediatamente il tappo del tubo > Ripetere la stessa operazione per l'altro tubo >

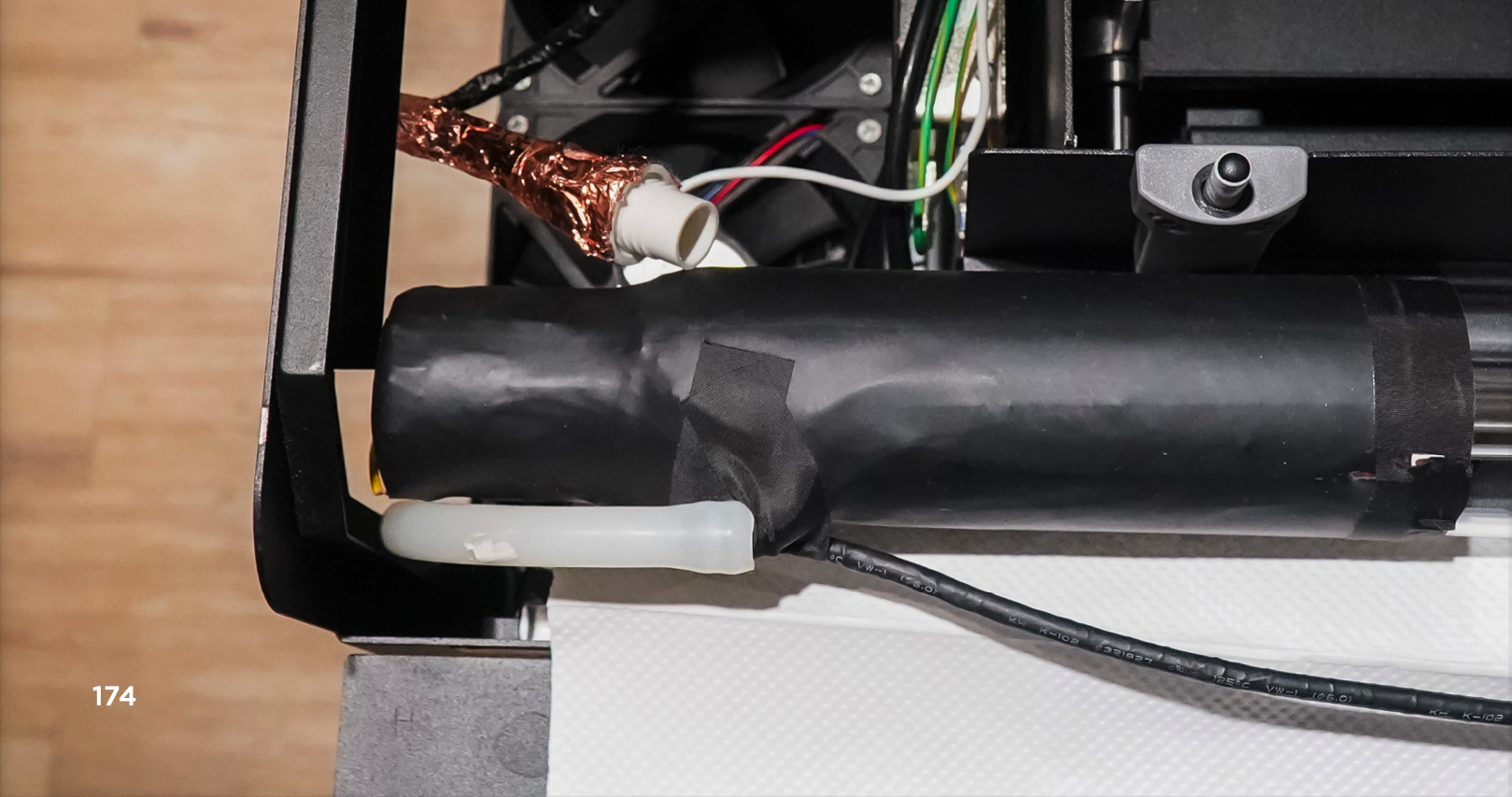

b. Trascinare il tubo più lungo verso il lato inferiore (lato ad alta tensione) della macchina e mettere l'apertura nel contenitore dell'acqua > Rimuovere il tappo del tubo per far defluire l'acqua (Quando l'uscita dell'acqua sul lato a bassa tensione è più bassa del lato ad alta tensione, l'acqua defluirà a causa del fenomeno del sifone) >
c. Sollevare il tubo laser per far defluire completamente l'acqua. (Saltare questo passaggio se si sceglie di non spostare il tubo.)
4. Riposizionare il tubo laser e metterlo sul tubo
a. Posizionare il tubo laser come nella foto sopra (Saltare questo passaggio se si sceglie di non spostare il tubo laser.)
b. Rimuovere il tappo sul lato ad alta tensione e mettere il tubo.
c. Sul lato a bassa tensione. Mettere la clip sul tubo più corto > Rimuovere il tappo > Inserire il giunto su entrambi i tubi > Avvicinare le clip per evitare perdite.
5. Collegare il cavo di terra del tubo laser

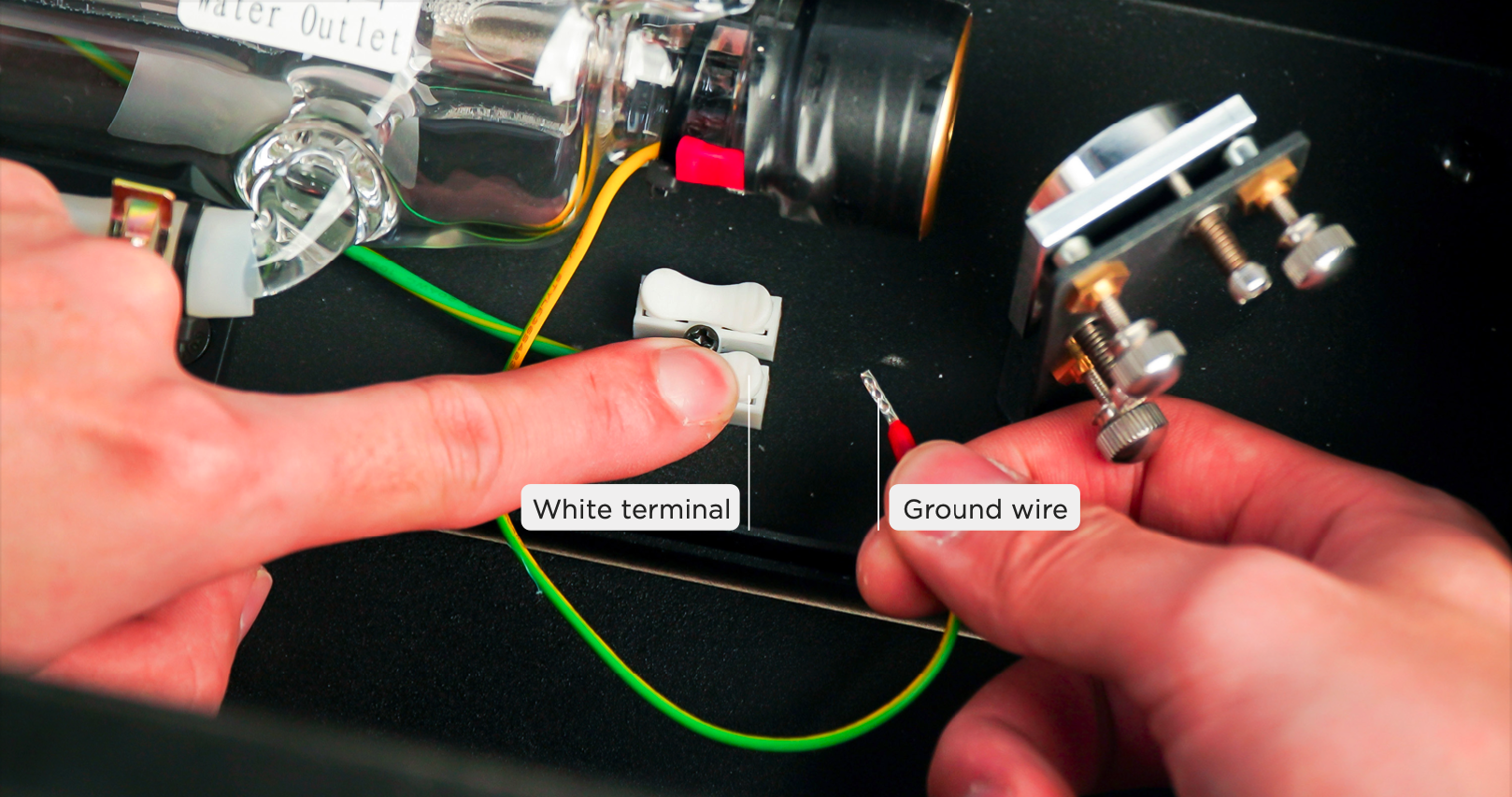

a. Al lato a bassa tensione > Premere il terminale bianco e inserire il cavo di terra > Rilasciare il terminale bianco > Tirare delicatamente il cavo di terra per verificare che sia saldamente collegato.
6. Fissare i supporti del tubo laser

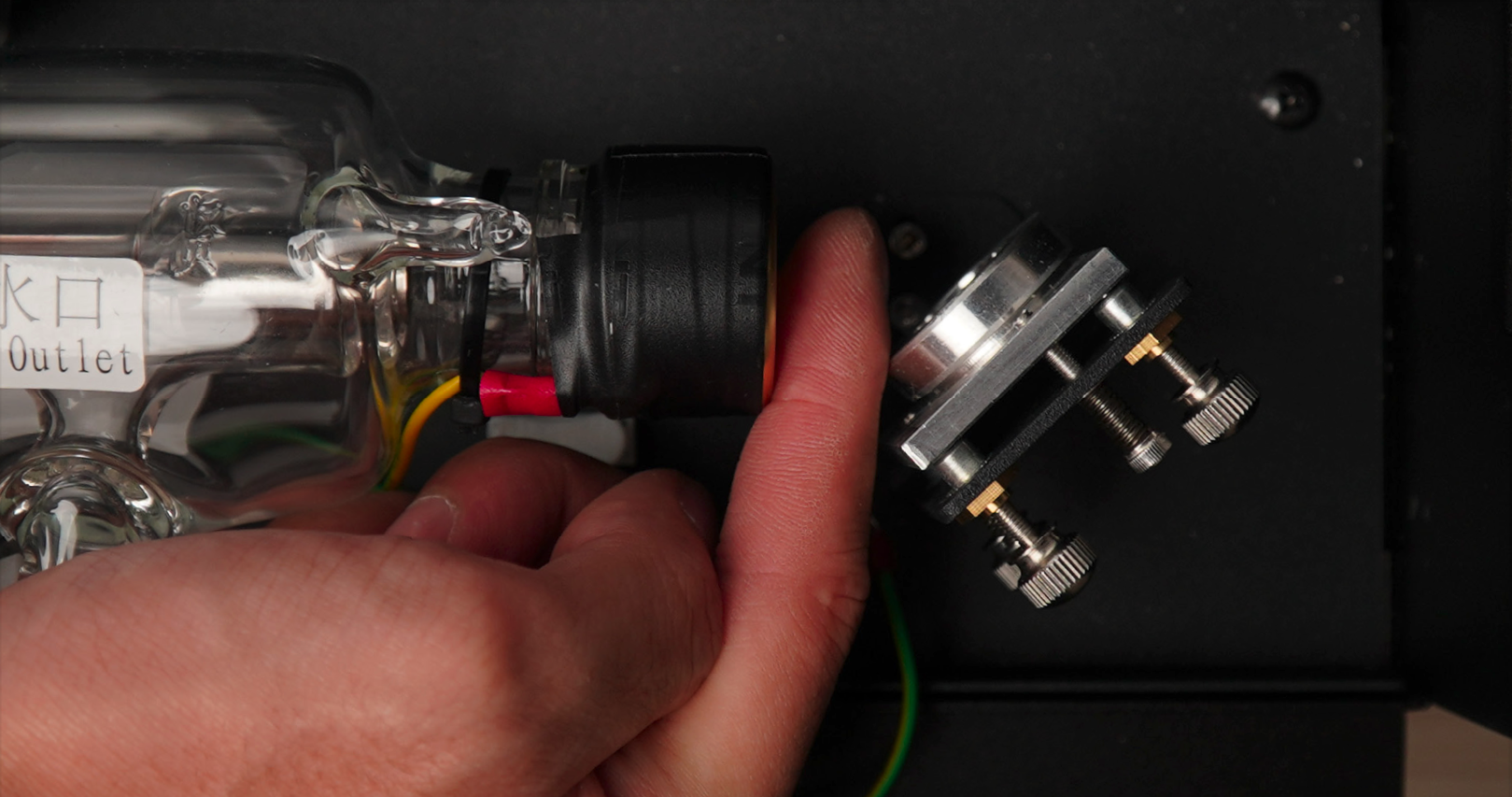

Assicurarsi che la distanza tra il tubo laser e il primo specchio riflettente sia di circa 15mm (distanza di un dito)
7. Cavo di alimentazione e avvio
Collegare il cavo di alimentazione e accendere la macchina.
8. Estrazione della pompa dell'acqua
9. Riempimento dell'acqua

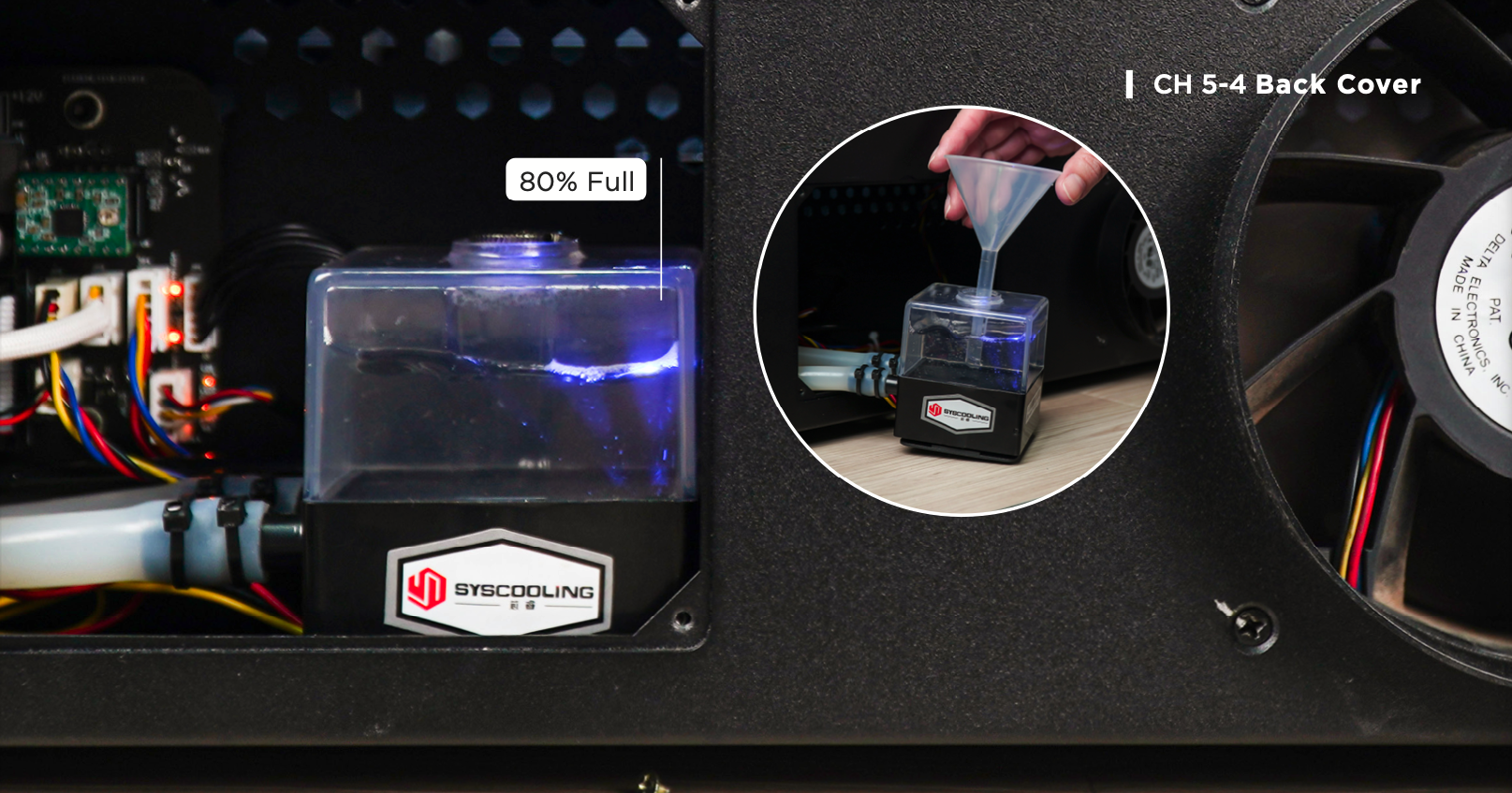

Aprire il tappo della pompa con una chiave a doppia testa > Inserire l'imbuto > Versare lentamente l'acqua e mantenerla al 50% > Andare in "Modalità Manutenzione" e attendere fino al completamento dell'homing > Premere il pulsante "Pompa" per accendere la pompa dell'acqua > Quando l'acqua nel serbatoio diminuisce, versare altra acqua fino a quando il serbatoio è pieno all'80%.
10. Chiudere il tappo della pompa dell'acqua
Rimettere il tappo della pompa e stringerlo solo con le dita > Riposizionare la pompa dell'acqua nella sua posizione.
11. Rimontare la piastra

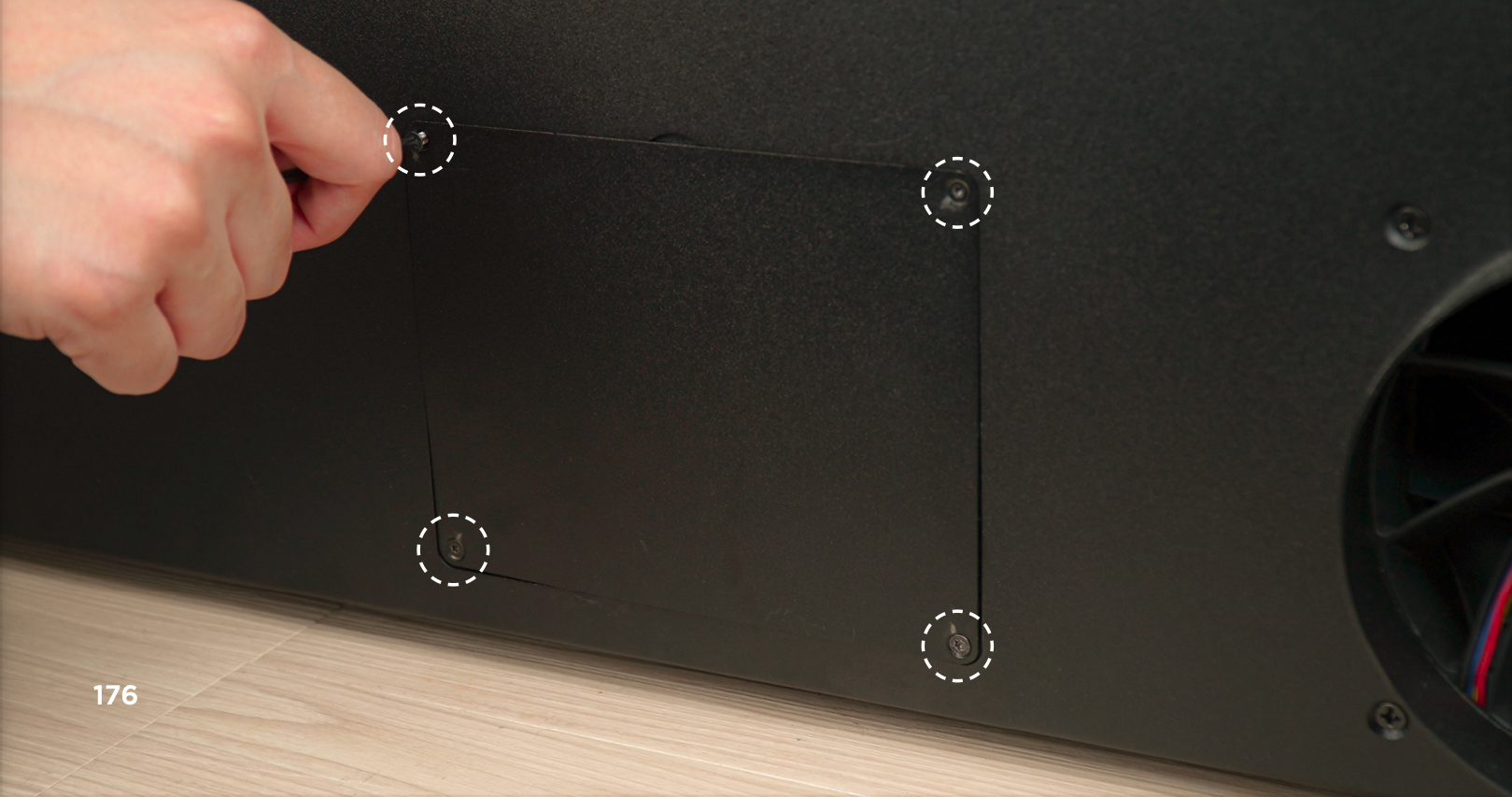

Fissare nuovamente la piastra stringendo le 4 viti con un cacciavite Torx.
