Descrizione:
Se i tuoi punti verticali non possono essere trovati o sono troppo piccoli sul nastro della punta dell'ugello, indica che il tuo percorso verticale (asse Z) è troppo fuori, e sarà difficile regolarlo con la lente di messa a fuoco attivata.
Pertanto, questo articolo ti mostrerà come controllare e regolare il percorso verticale senza la lente di messa a fuoco.
Prima di iniziare
Assicurati che il percorso dal 1° al 2° specchio e il percorso dal 2° al 3° specchio siano ben allineati. Altrimenti, i passaggi in questa pagina peggioreranno il tuo percorso ottico. (Come controllare?)
Fase 1 - Preparazione degli strumenti

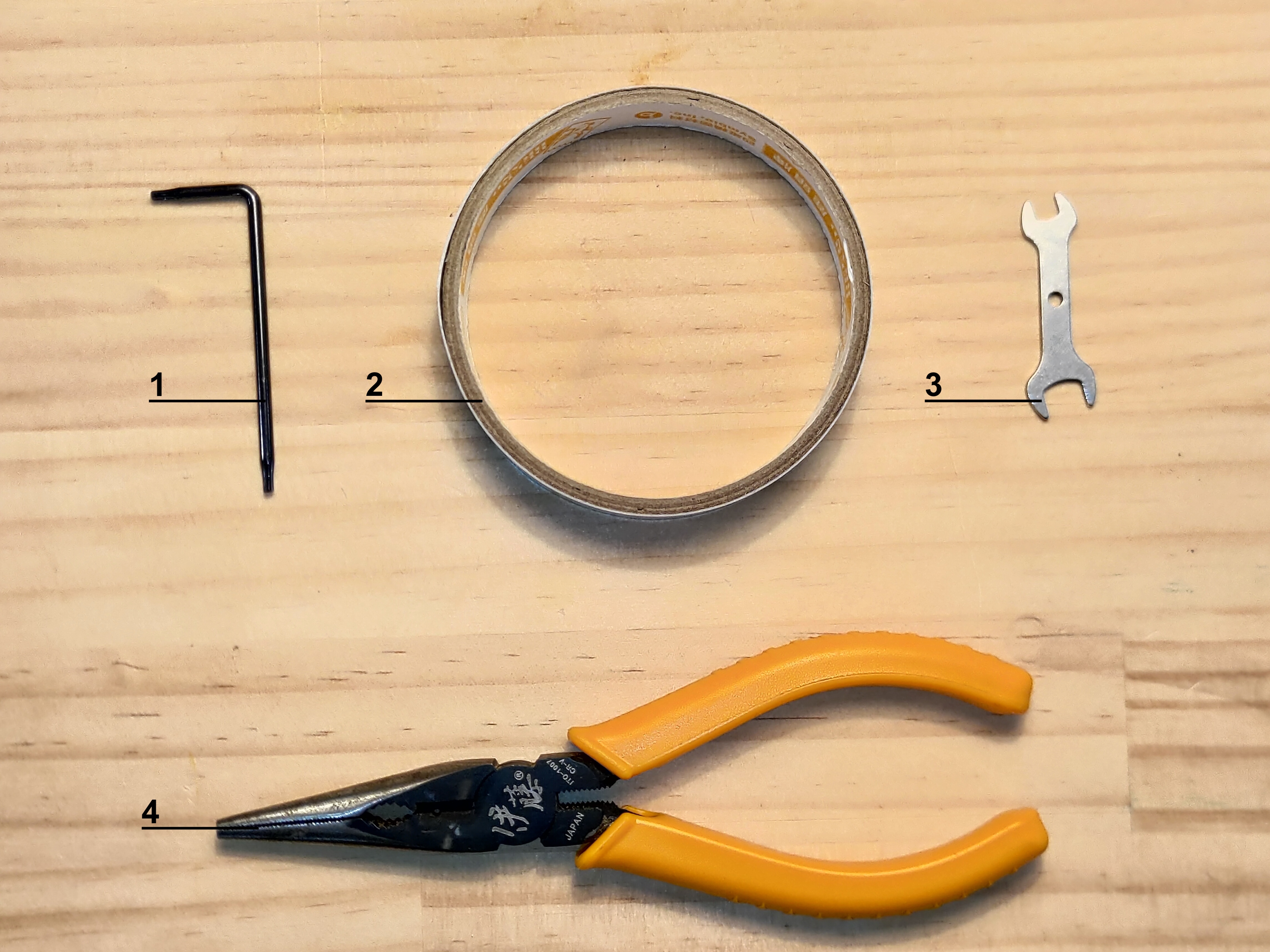

1|Cacciavite Torx
2|Nastro biadesivo
3|Chiave a doppia testa
4|Pinze
Fase 2 - Smontaggio della protezione della testa laser

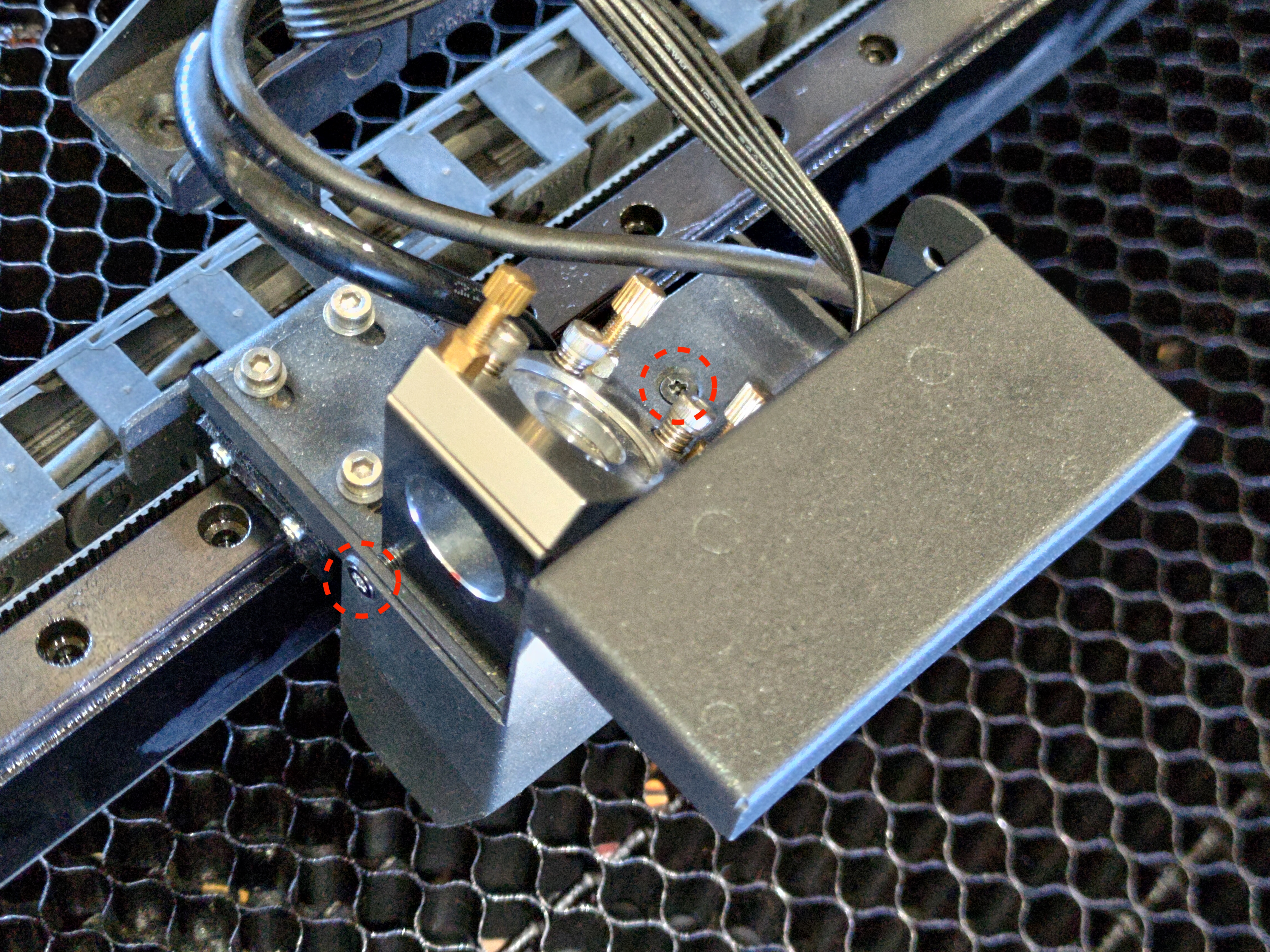

Abbassa il letto fino in fondo e usa il cacciavite Torx per svitare queste due viti sul gruppo della testa laser.
Fase 3 - Smontaggio dell'ugello e della lente di focalizzazione
L'anello deve andare in senso orario per essere allentato.
Dopo aver allentato l'anello, l'ugello può essere staccato dall'assemblaggio della testa laser.

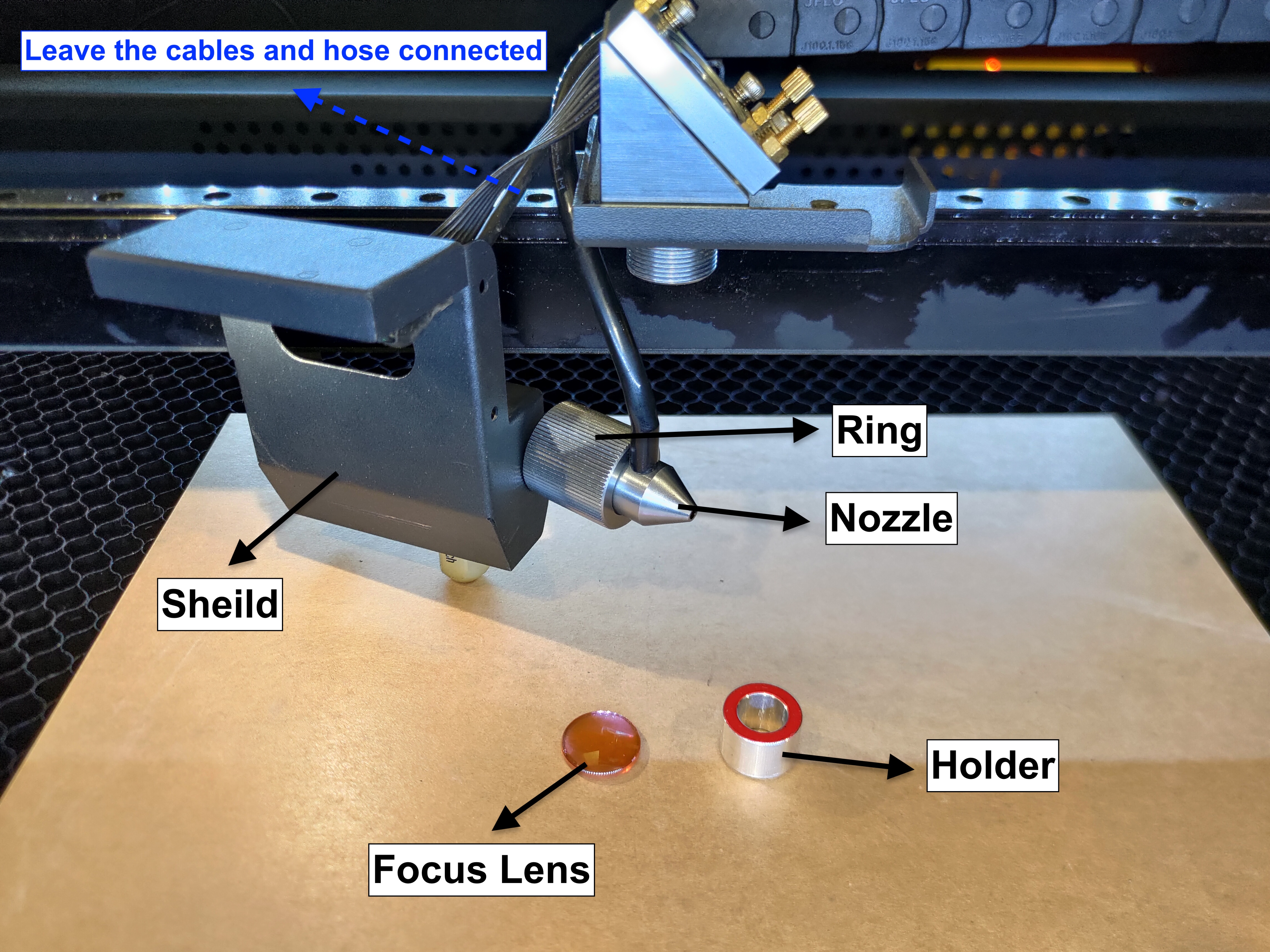

All'interno dell'ugello si troveranno la lente di messa a fuoco e il portaobiettivo.
Si prega di tenerli al sicuro e lasciare i cavi e il tubo flessibile collegati.
Fase 4 - Mettere da parte la protezione e l'ugello

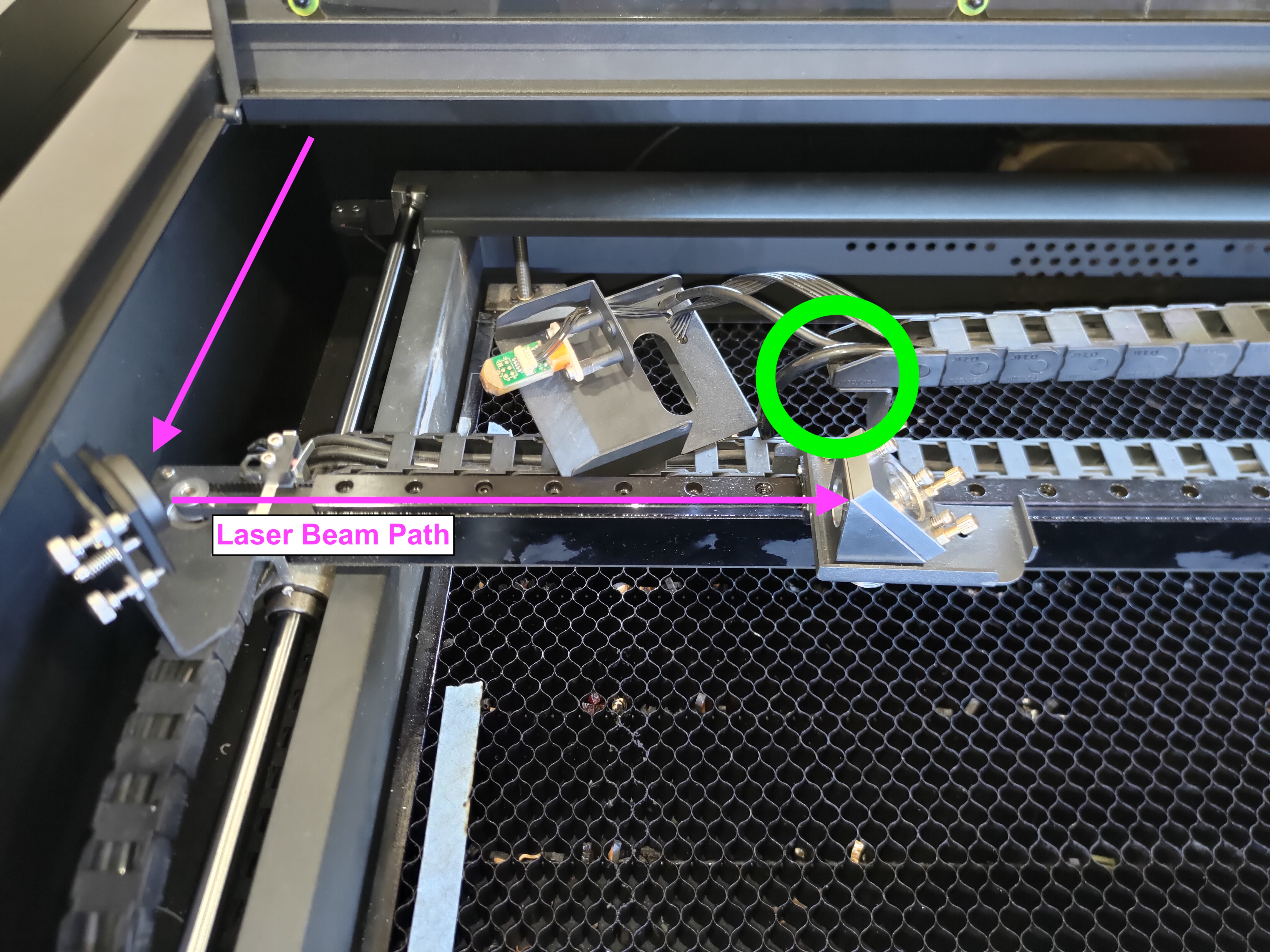

Posizionare la protezione con i cavi e l'ugello con il tubo flessibile sopra o dietro la catena portacavi in plastica per evitare che il raggio laser li colpisca durante l'emissione degli impulsi.
Posizione corretta:

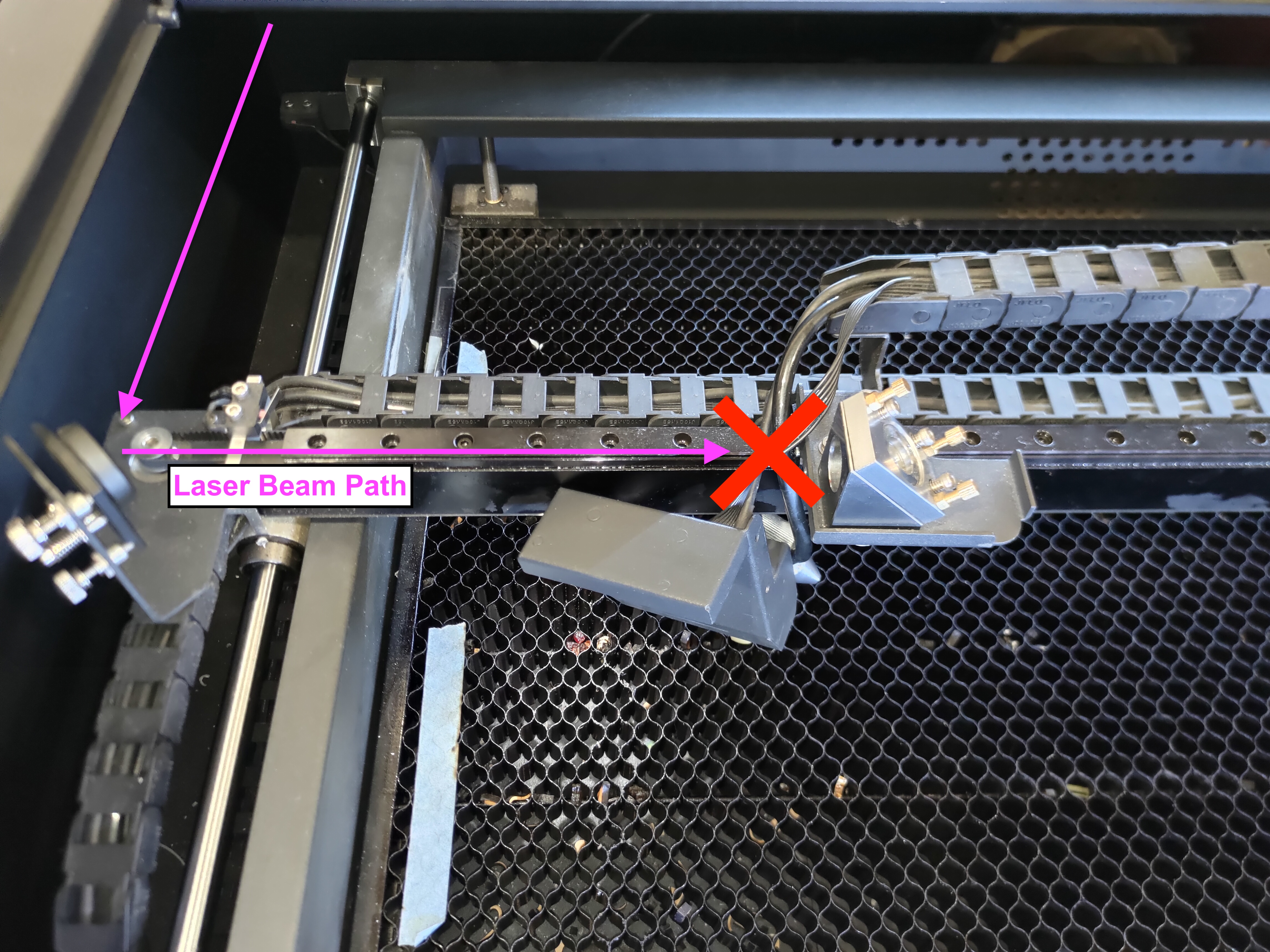

Posizione errata:
Fase 5 - Reimpostazione del percorso verticale (asse Z) dal terzo specchio

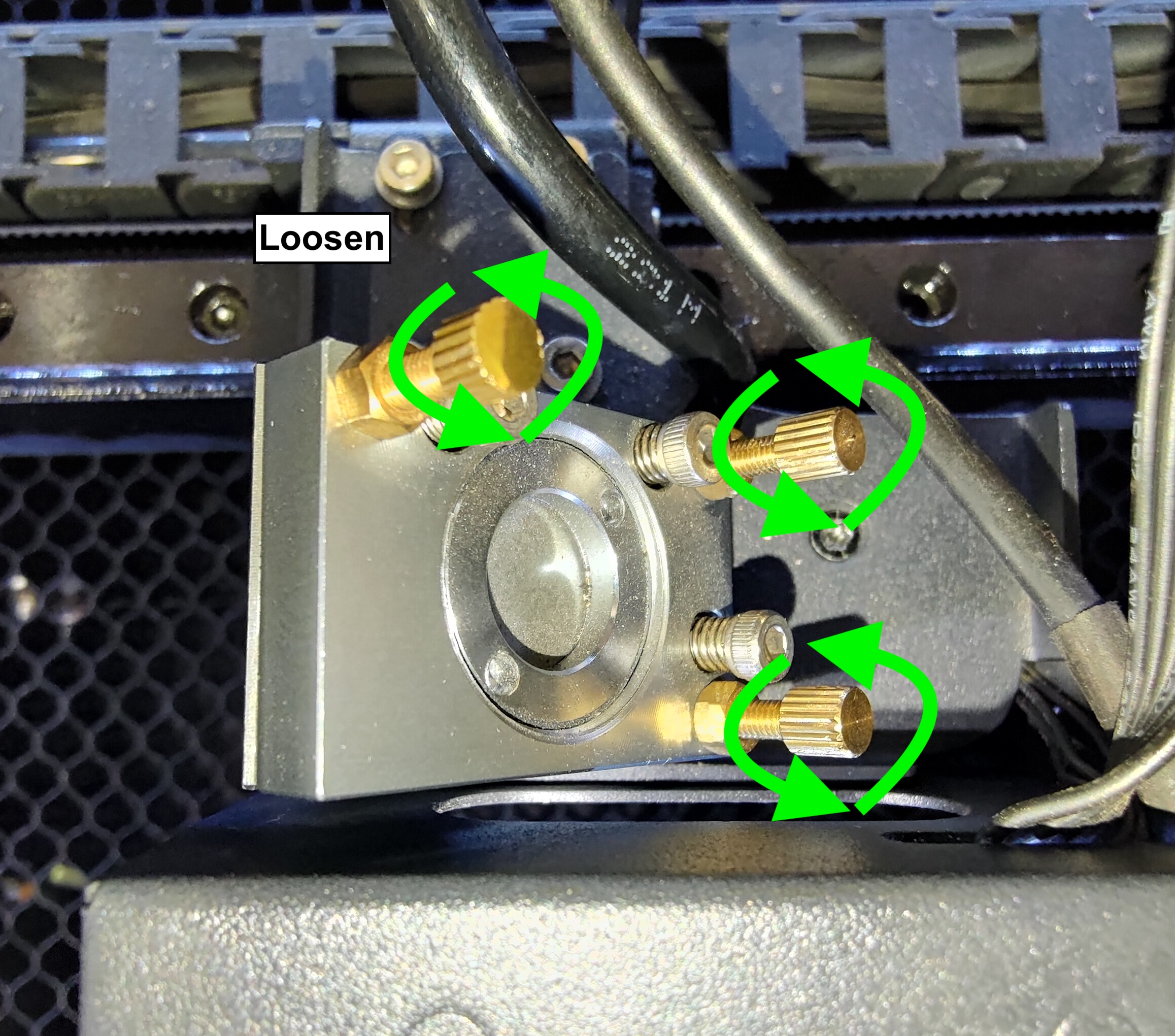

Utilizzare la chiave a doppia testa e le pinze per allentare i 3 dadi sul 3° specchio.
Ruotare queste tre viti in senso antiorario fino a quando non c'è spazio tra il supporto dello specchio e la sede, oppure allentare completamente le viti ma non rimuoverle.

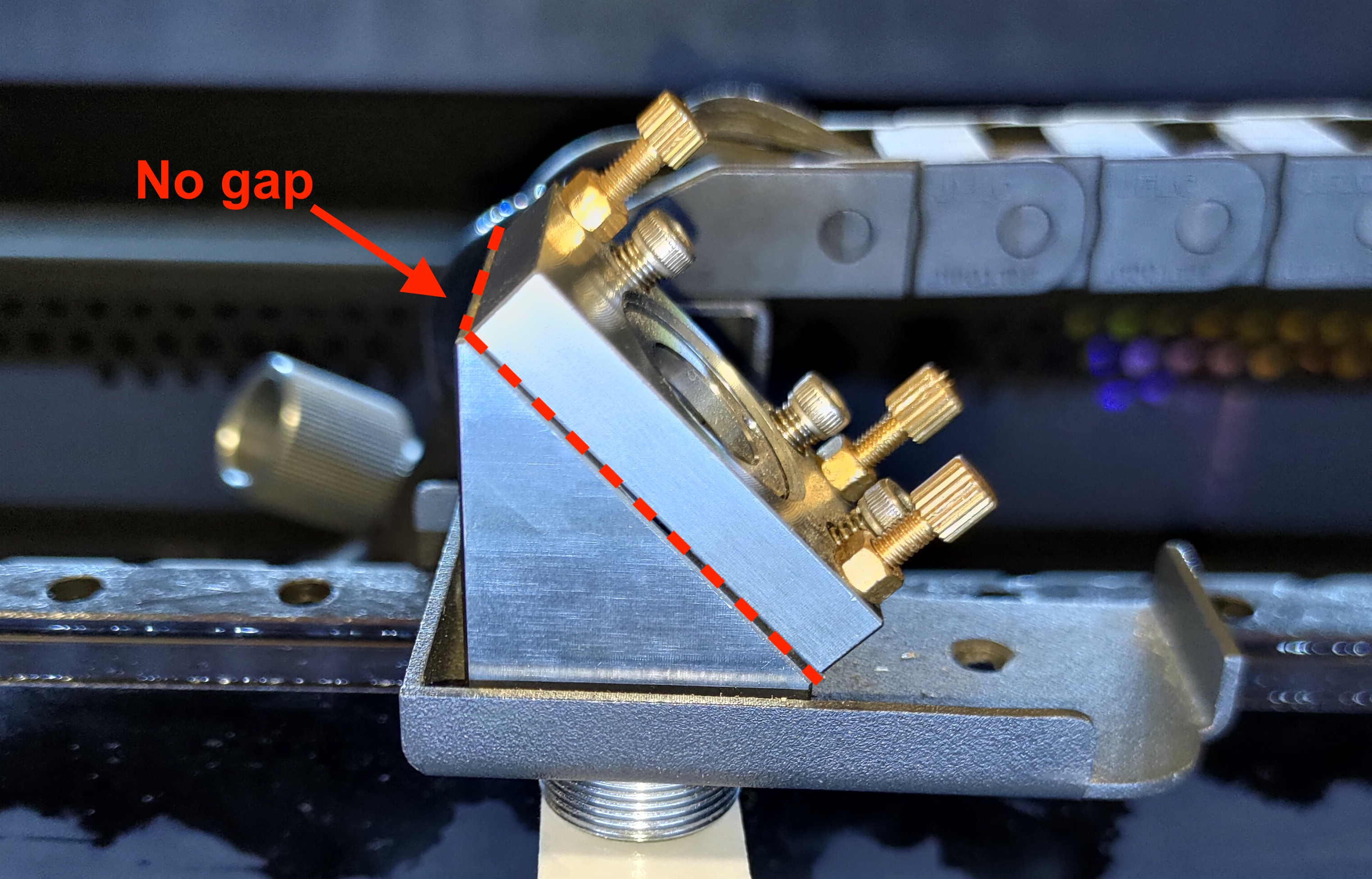

Quando non c'è spazio tra di loro, indica che il percorso verticale è stato ripristinato.
Fase 6 - Applicazione del nastro adesivo ed emissione degli impulsi

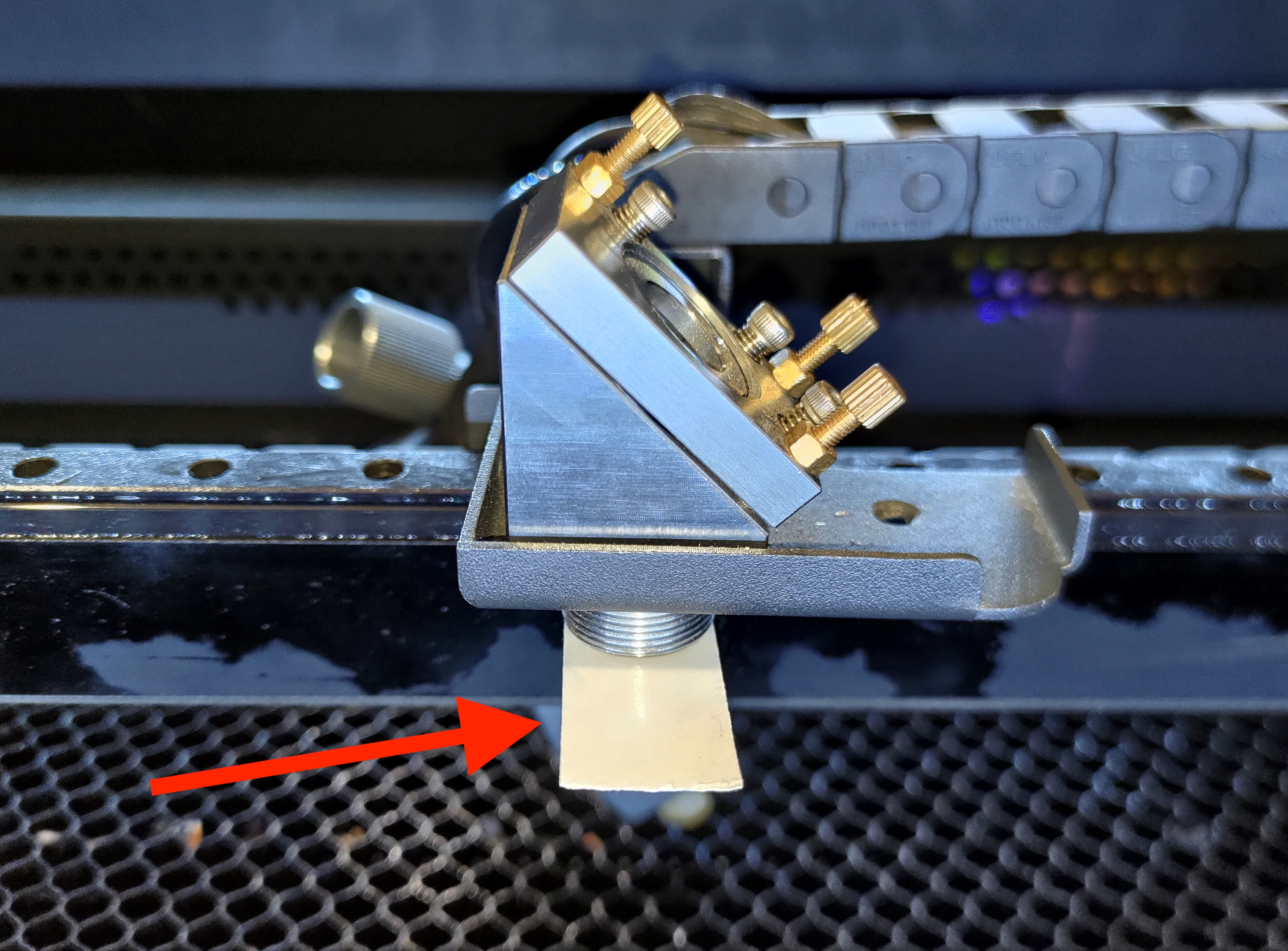

Posizionare un pezzo di nastro biadesivo a uno strato sotto la testa laser e premerlo contro l'ingresso per formare un segno pressato.
Spostare la testa laser al centro del piano di lavoro ed eseguire 3 impulsi.
(Andare su Manutenzione >> Premere "Motore" >> Spostare la testa manualmente >> Chiudere il coperchio >> Eseguire 3 impulsi)
Fase 7 - Determinazione della posizione del punto verticale
Rimuovere il nastro e determinare la posizione del punto.
Ci sono solo tre possibili posizioni: centro, sinistra e destra.
1. Posizione centrale:

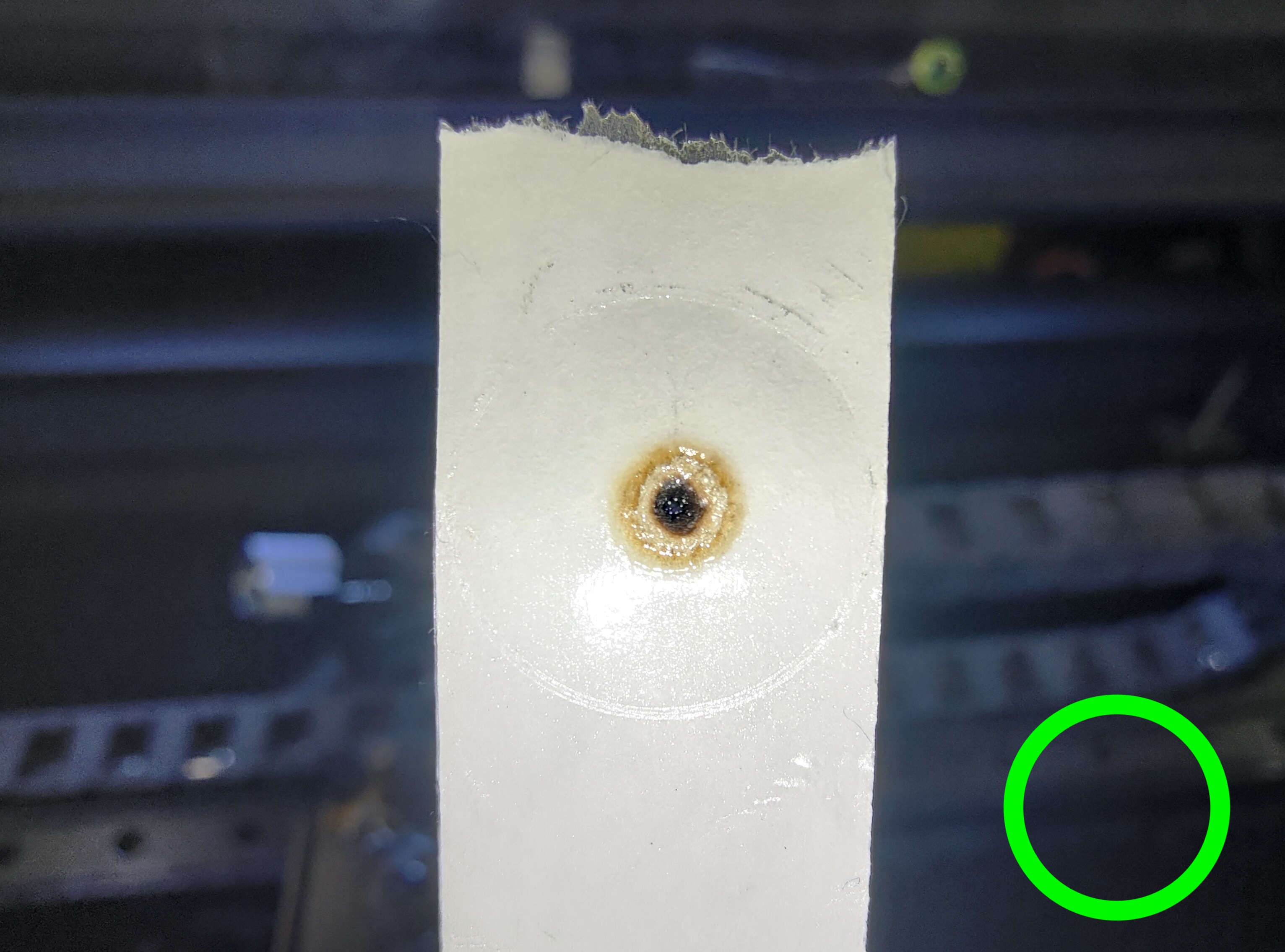

Se il punto è al centro come nella foto sopra, indica che il percorso verticale è corretto e si può procedere alla Fase 8.
2. Posizione sinistra:

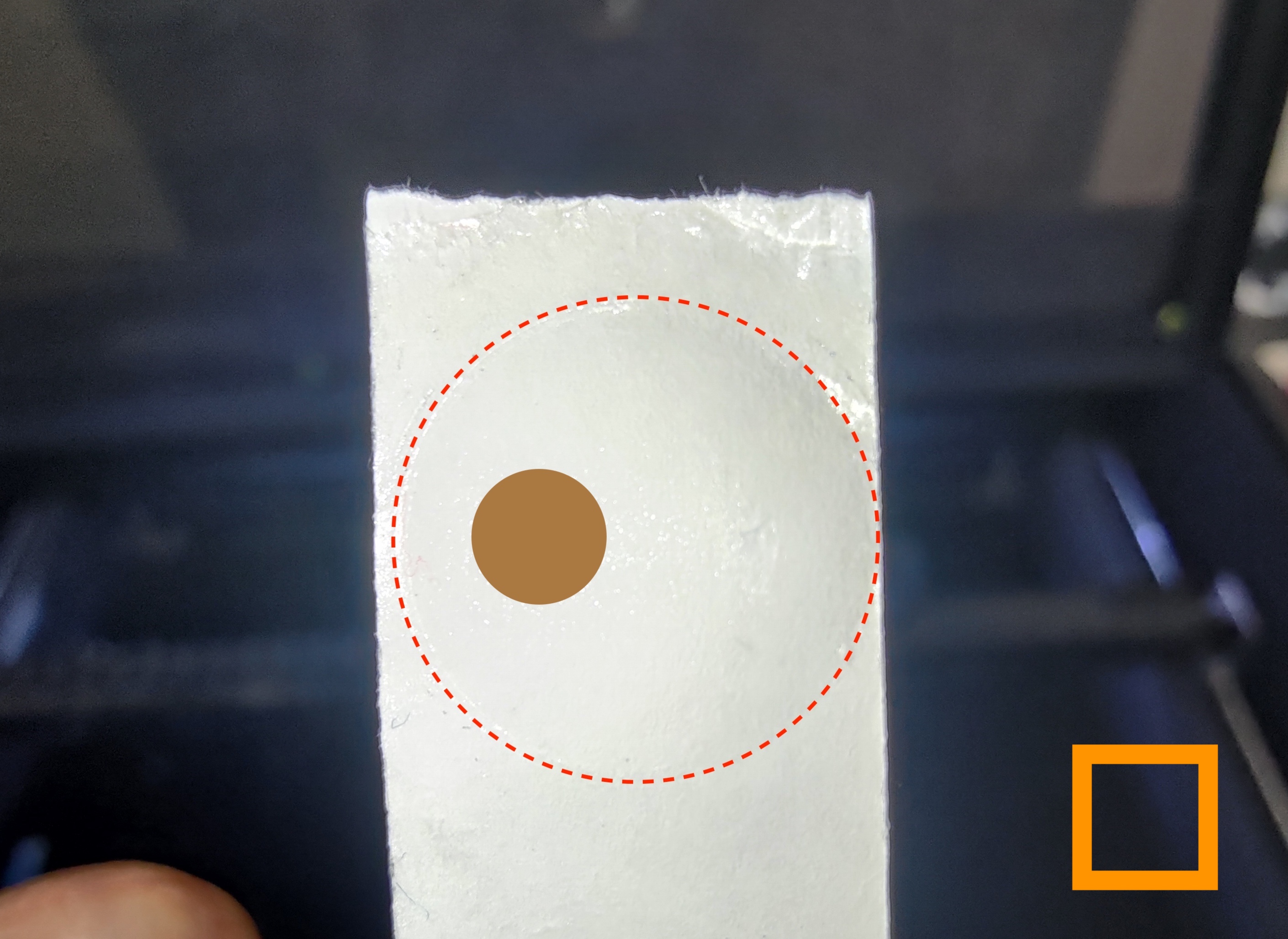

Se il punto è a sinistra, come nella foto sopra, indica che il percorso verticale necessita di regolazione.
Come regolare:
Ruotare ogni vite in senso orario per sollevare il supporto e formare uno spazio tra di essi. Il punto dovrebbe spostarsi verso destra.

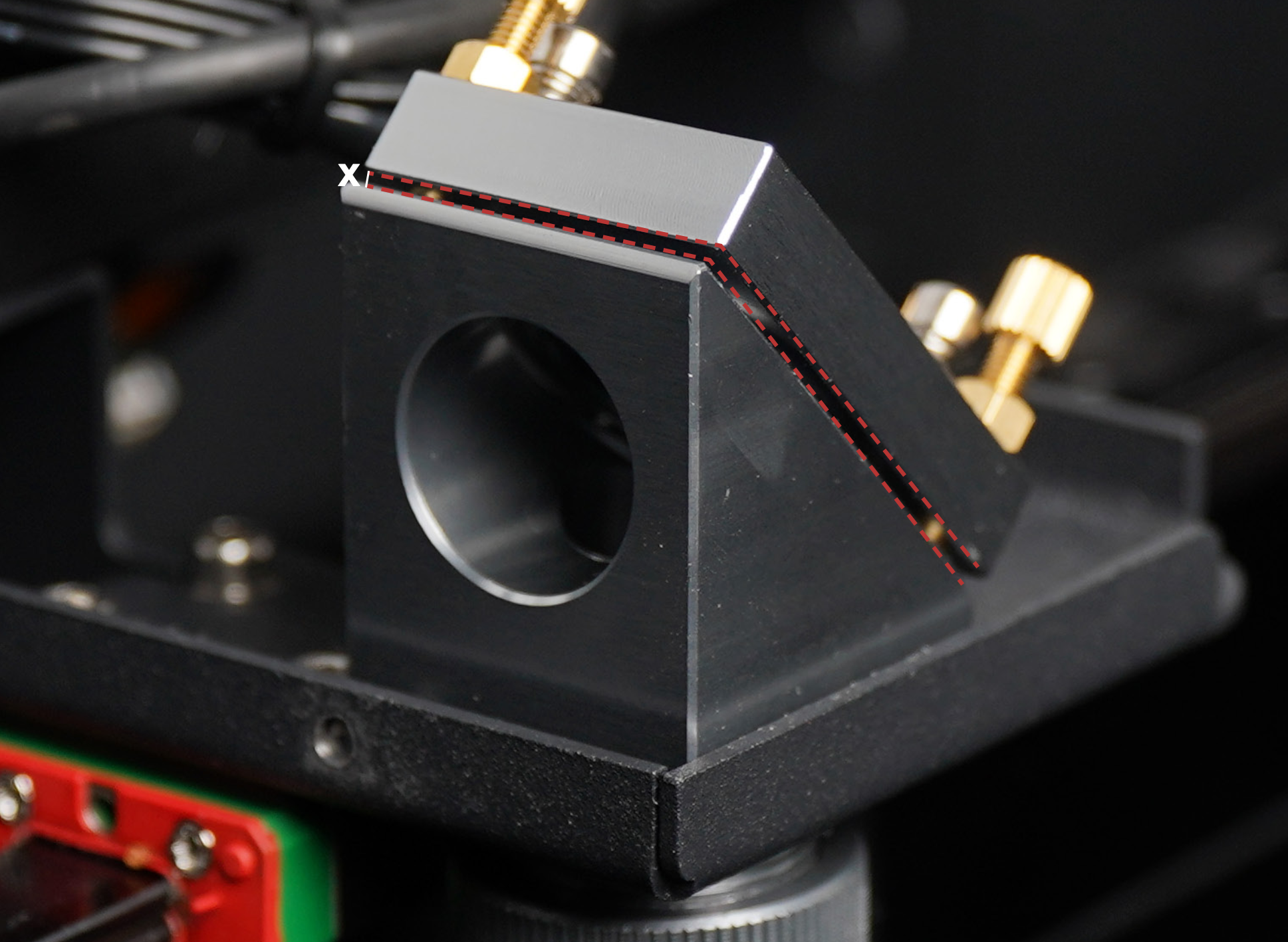

Lo spazio:
Dopo aver ruotato le viti, applicare un altro nastro adesivo e verificare nuovamente la posizione del punto fino a quando non si trova al centro, quindi procedere alla fase successiva.
3. Posizione destra:

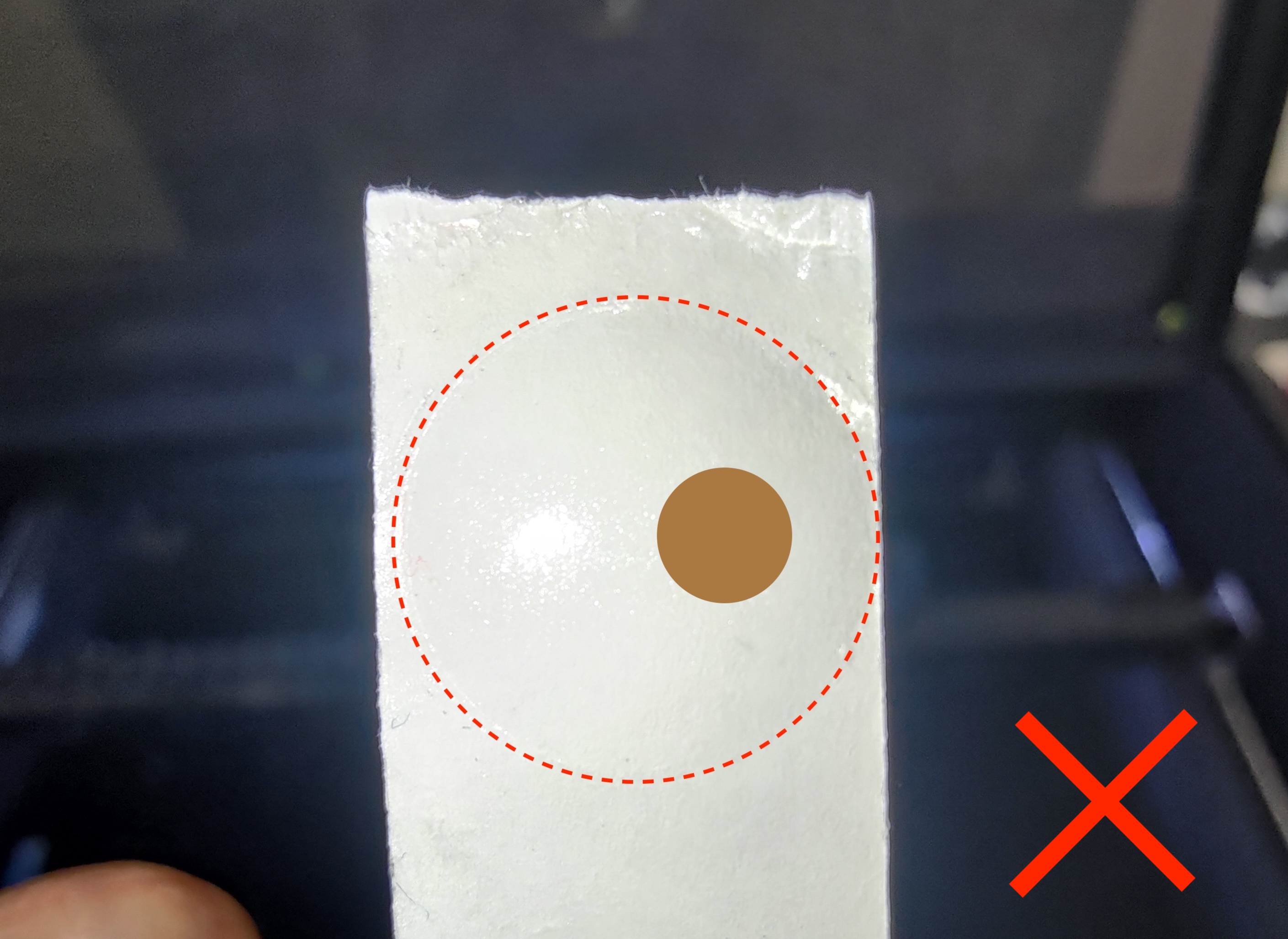

Se il punto è a destra, come nella foto sopra, indica che l'angolo di uscita del tubo laser è troppo basso e non può essere regolato. Interrompere la procedura e contattare il rivenditore locale per ulteriore assistenza.
Fase 8 - Serrare tutti i dadi sul terzo specchio

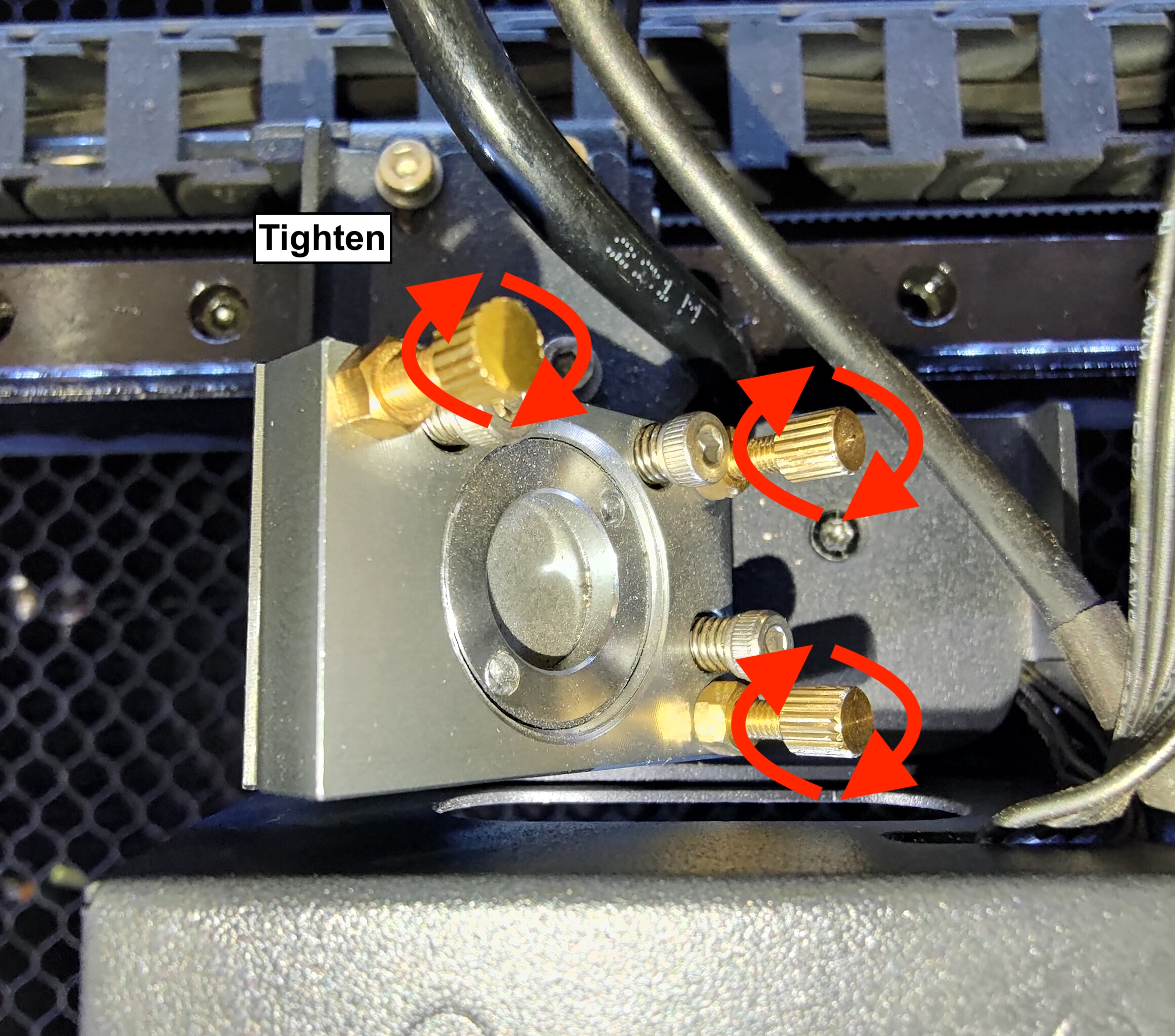

Dopo la regolazione, serrare tutti i dadi per fissare la posizione.
Fase 9 - Reinstallare la lente di focalizzazione e l'ugello

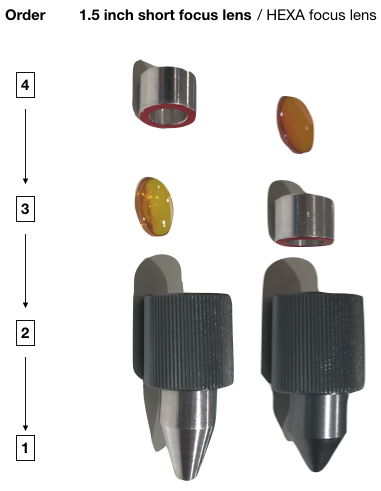

Fare riferimento alla foto sottostante per posizionare la lente e il supporto della lente nell'ordine corretto.
Scegliere l'ordine corretto della lente:
Quello a sinistra è per un'aggiunta di lente da 1,5", mentre quello a destra è per la lente HEXA predefinita.
(Il lato curvo della lente sarà rivolto verso l'alto)

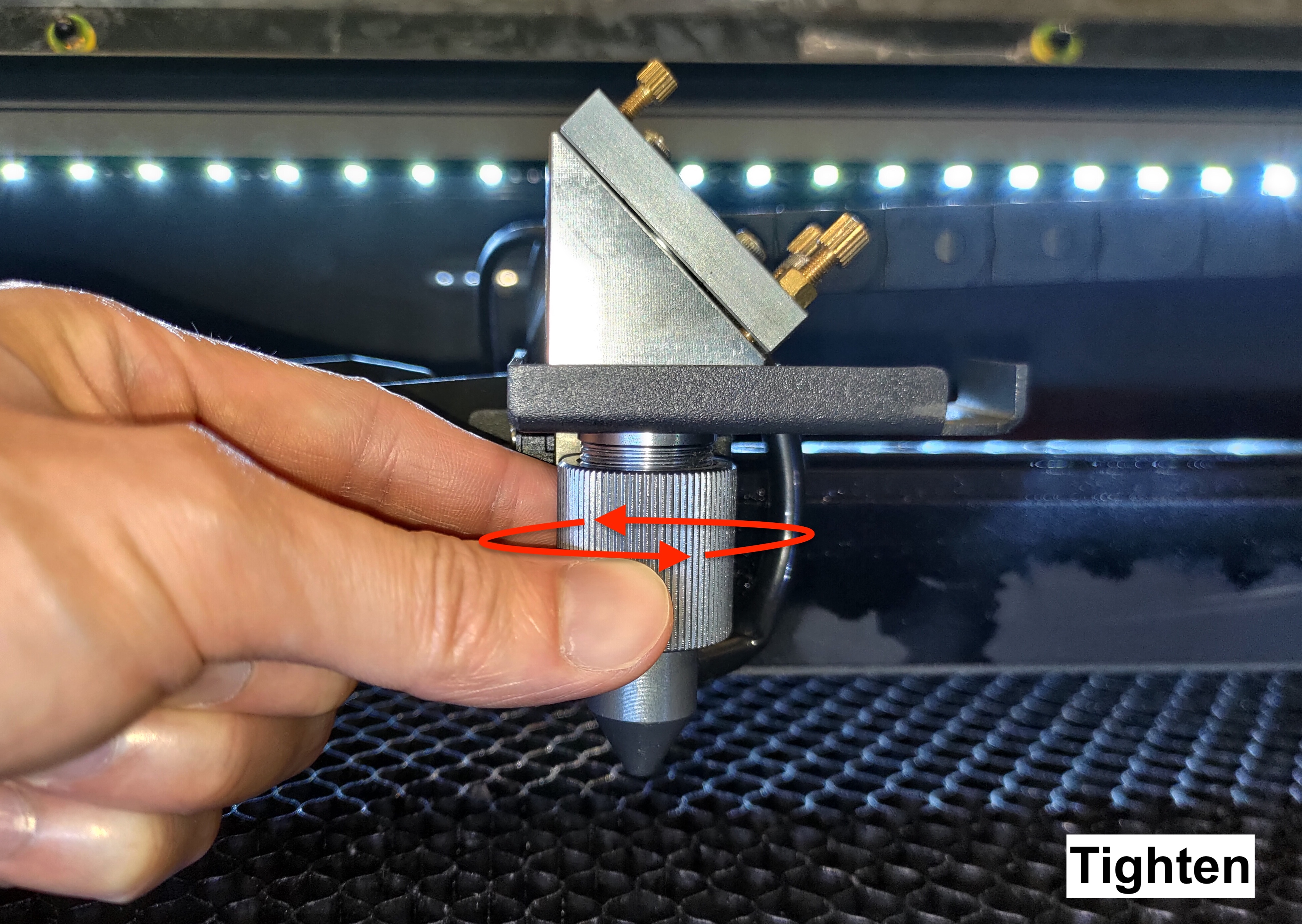

Dopo aver inserito la lente e il supporto, serrare l'anello ruotandolo in senso antiorario.
Fase 10 - Reinstallare la protezione
Riavvitare queste due viti.
Fase 11 - Tornare alla procedura standard di allineamento del percorso ottico (OPA)
Si prega di notare che queste istruzioni non indicano il completamento dell'OPA.
Per continuare con il processo OPA, tornare al Passaggio 9 del processo standard OPA.
È possibile trovare il link al processo standard OPA qui: 4-8 Allineamento del percorso ottico.
