Descrizione
Questo articolo è per la risoluzione dei problemi della funzione di messa a fuoco automatica.
Ad esempio, l'asse Z (Modulo) non risponde, l'asse Z (Modulo) si muove in modo anomalo o l'homing dell'asse Z (Modulo) fallisce...ecc.
Se il problema della tua macchina è una distanza di messa a fuoco errata, fai riferimento all' article per regolare la distanza di messa a fuoco.
Si prega di notare che le cause di un guasto della funzione di messa a fuoco automatica possono variare. Il problema potrebbe persistere dopo aver seguito i passaggi seguenti.
Tuttavia, è ancora possibile raccogliere informazioni utili per il team FLUX per chiarire il problema in modo più efficace.
Passo 0 - Utilizzare la checklist per seguire i passaggi e registrare i risultati
Questa lista segna tutti i test che hai fatto nel tutorial.
Dopo aver completato i test, si prega di salvare la lista come documento PDF e inviarla al proprio rivenditore o al team FLUX.
Fare clic sul link per accedere alla checklist: Auto-Focus Function Fail (Ador)

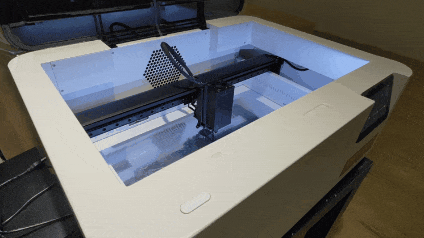

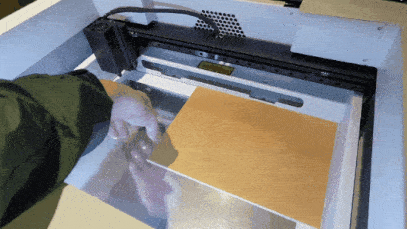

Passo 1 - Rimuovere il materiale
Per escludere la possibilità che il materiale originale sia la causa, rimuoverlo dall'area di lavoro e assicurarsi che il coperchio inferiore sia installato saldamente.
Dopodiché, eseguire una messa a fuoco automatica, il modulo dovrebbe scendere direttamente sul coperchio inferiore.
Determinare il risultato e la prossima azione da intraprendere:
|
|

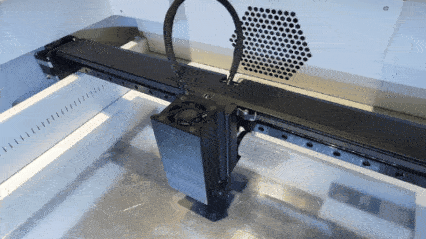

Passo 2 - Rimuovere il modulo
Se il modulo è stato installato, rimuoverlo prima per far sì che la macchina sia in uno stato senza alcuna interferenza esterna.
| Dopo la rimozione, andare a Passaggio 3 - Entrare in modalità di controllo |
Passaggio 3 - Entrare in modalità di controllo
Andare direttamente alla modalità di controllo come mostrato nel video qui sotto.
(Per gli utenti bloccati nel test di avvio, saltare il test di avvio - Guida)
| Dopo essere entrati nella modalità, andare a Passaggio 3.1 - Utilizzare lo stesso materiale ed eseguire nuovamente la messa a fuoco automatica |
Passaggio 3.1 - Utilizzare lo stesso materiale ed eseguire nuovamente l'autofocus
Assicurarsi che il materiale abbia una superficie piana prima della messa a fuoco.
Determinare il risultato e la prossima azione da intraprendere:
|
|
Passaggio 3.2 - Reinstallare il modulo e verificare il modo corretto di eseguire un'auto-messa a fuoco.
Fare riferimento prima ai seguenti articoli per reinstallare il modulo e anche il modo corretto di messa a fuoco.
| Modulo laser a diodi 10W/20W | Modulo laser a infrarossi 2W | Modulo di stampa |
Dopo la reinstallazione, utilizzare lo stesso materiale ed eseguire un'altra messa a fuoco automatica.
Determinare il risultato e la prossima azione da intraprendere:
|
|
Passaggio 4 - Escludere la possibilità di problemi del firmware
Un'installazione non riuscita del firmware potrebbe causare il malfunzionamento del motore dell'asse Z o far sì che il sistema acquisisca parametri errati. Il ripristino delle impostazioni di fabbrica può eliminare efficacemente la possibilità di problemi del firmware.
- Per prima cosa, ripristina le impostazioni di fabbrica (Pagina principale > Macchina > Impostazioni > Ripristina impostazioni di fabbrica > Sì)
-
Dopo il ripristino delle impostazioni di fabbrica, segui i passaggi nel link su Come aggiornare il firmware della macchina e assicurati che sia aggiornato all'ultima versione.
- Dopo l'aggiornamento, prova di nuovo la messa a fuoco automatica.
Determinare il risultato e la prossima azione da intraprendere:
|
|
Passaggio 5 - Controlla l'interruttore di fine corsa superiore dell'asse Z
La funzione di messa a fuoco automatica non funzionante potrebbe essere causata da un interruttore di fine corsa superiore difettoso.
Trova l'interruttore e premilo con un dito o una penna, quindi controlla se l'icona dell'asse Z sullo schermo in modalità di controllo si comporta normalmente.
Determinare il risultato e la prossima azione da intraprendere:
|
|
|
Passaggio 6 - Controlla la sonda del modulo di messa a fuoco automatica
Spingi direttamente la sonda con un dito per verificare se la sonda può essere attivata fisicamente.
Determinare il risultato e la prossima azione da intraprendere:
|
|

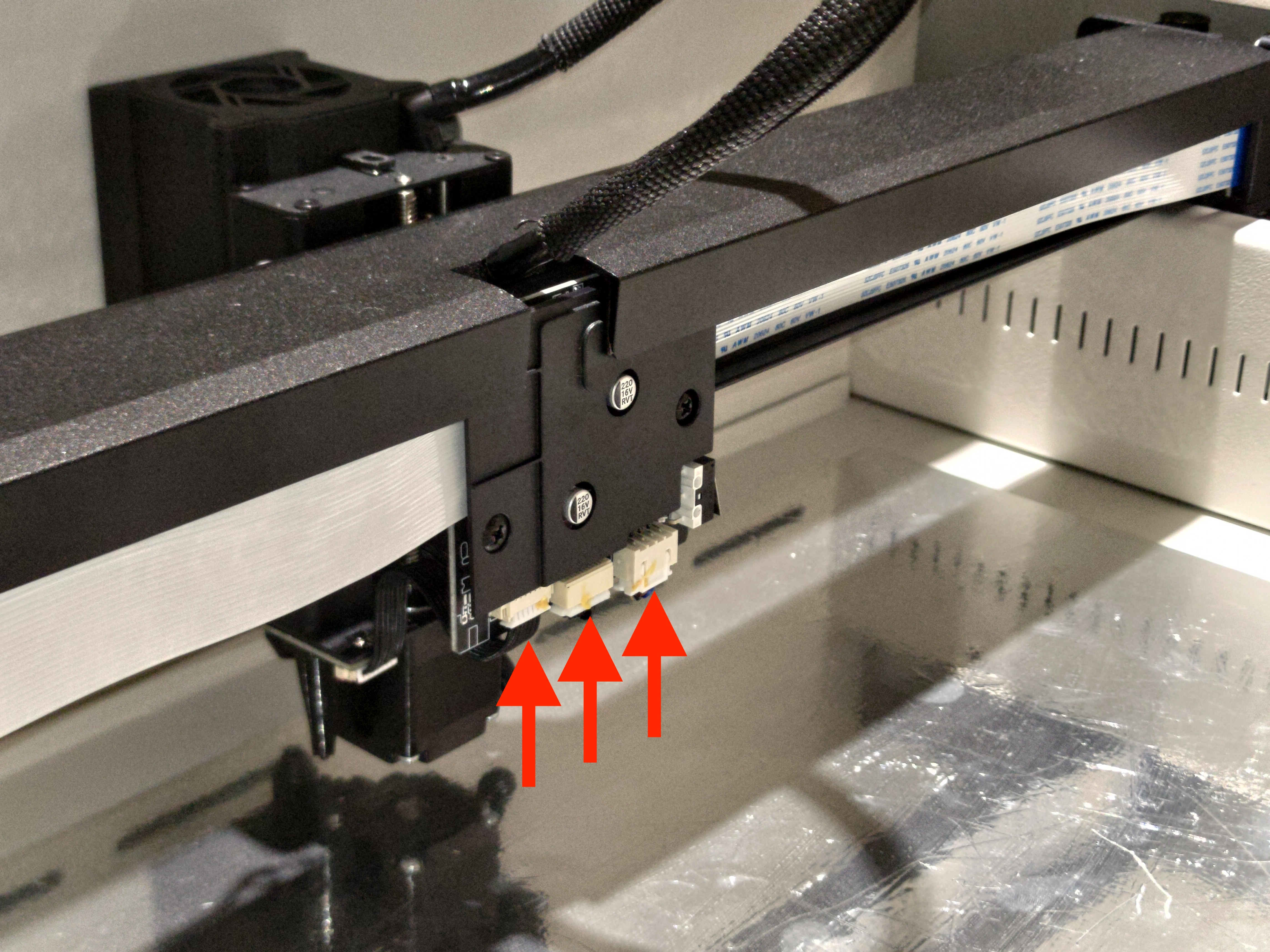

Passo 7 - Ricollega i cavi sulla scheda dell'asse Z
Si prega di ricollegare i cavi sull'asse Z per assicurarsi che il problema non sia causato da una connessione errata e di eseguire un altro focus dopo di ciò.
Passi:
Spegnere > Ricollegare i cavi (Retro del modulo) > Accendere > Modalità di controllo >
Auto-focus
Determinare il risultato e la prossima azione da intraprendere:
|
|
Passo 8 - Eseguire l'auto-focus con il pulsante fisico
L'utilizzo del pulsante fisico per la messa a fuoco non passerà attraverso il sistema operativo.
Pertanto, questo può essere utilizzato per determinare se la causa è correlata all'hardware o al sistema.
Si prega di utilizzare il pulsante per la messa a fuoco e verificare se funziona correttamente.
Determinare il risultato e la prossima azione da intraprendere:
|
|
Passo 9 - Contattare il Servizio Clienti
- Si prega di seguire le istruzioni nel link sottostante per segnalare correttamente un problema al rivenditore locale o al supporto FLUX. [Contattare il Servizio Clienti]
- Assicurarsi di aver completato la checklist e di averla salvata come file PDF per condividere le proprie azioni.
*Le informazioni raccolte, come foto o video che mostrano il problema della macchina in questo articolo, saranno necessarie per essere condivise con il rivenditore o il Supporto FLUX.
