Cavo Bridge LightBurn - Modulo Rotante HEXA 1.0

Prima di iniziare

Installare il Modulo Rotante 1.0

Per installare il Modulo Rotante 1.0, seguire le istruzioni in questo articolo.

Nota: Spegnere la macchina prima di installare il Modulo Rotante.

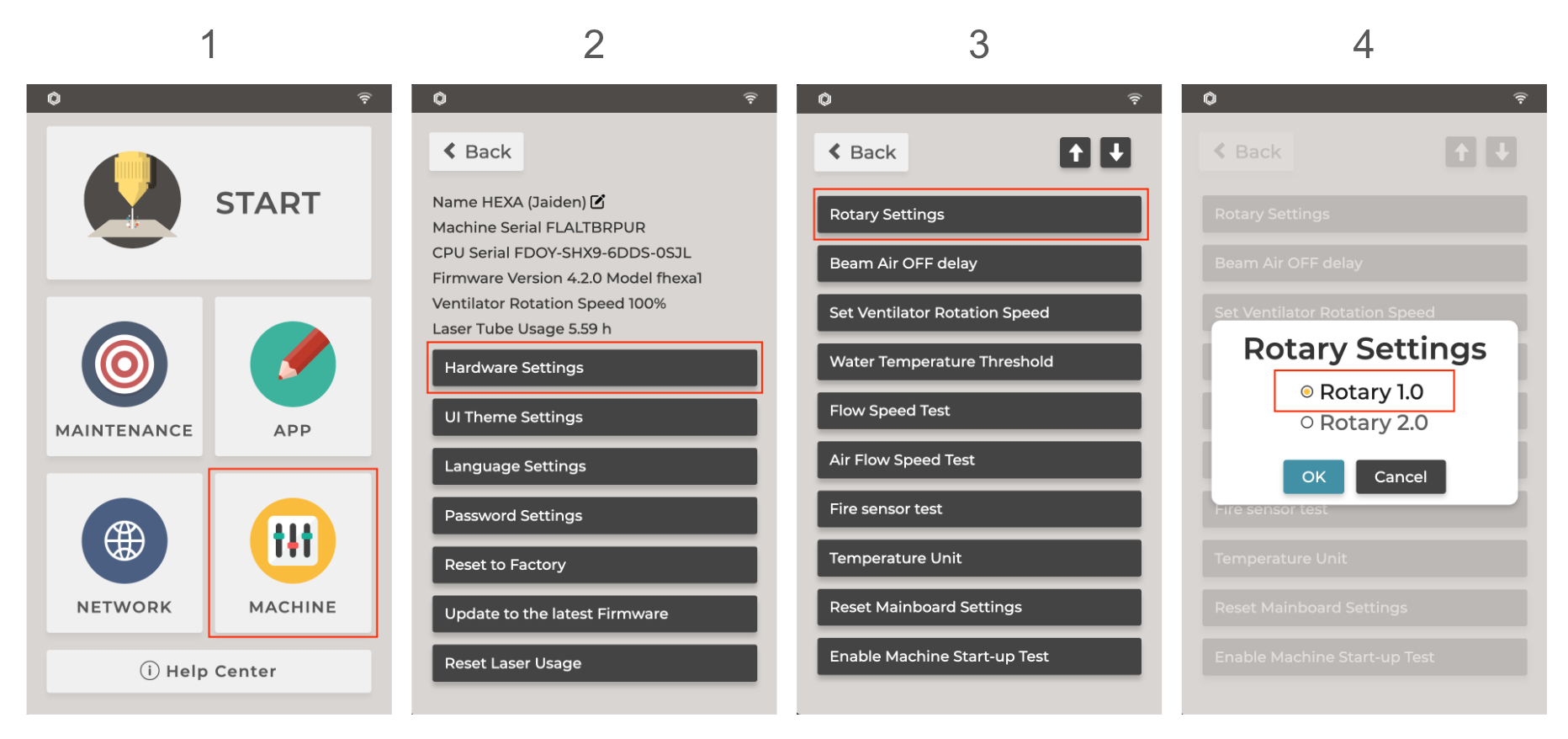

Prima di iniziare, assicurarsi che le impostazioni del Modulo Rotante nell'HEXA siano corrette.

Impostazioni di LightBurn

1. Importare il file di configurazione e collegare il computer alla macchina con il Cavo Bridge di LightBurn. Per ulteriori informazioni, consultare Cavo Bridge di LightBurn - HEXA per i dettagli.

2. Aprire LightBurn e fare clic su "Dispositivi" nella scheda Laser . ➡️ Attivare "Mostra abilitazione rotante nella finestra principale" nella finestra Impostazioni, e fare clic su "OK".

3. Attivare "Abilita Rotante" nel pannello laterale destro.

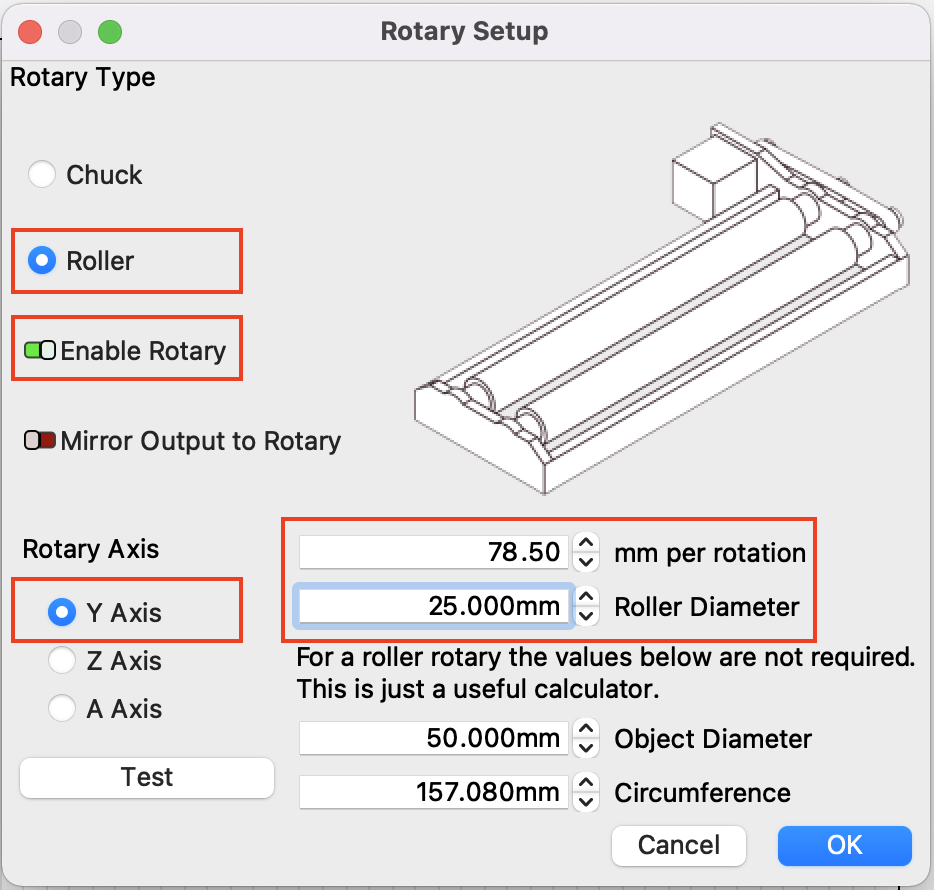

4. Selezionare "Strumenti Laser" ➡️ "Configurazione Rotante". Quindi, impostare i parametri per il Modulo Rotante come segue e fare clic su "OK".

Avvia operazione

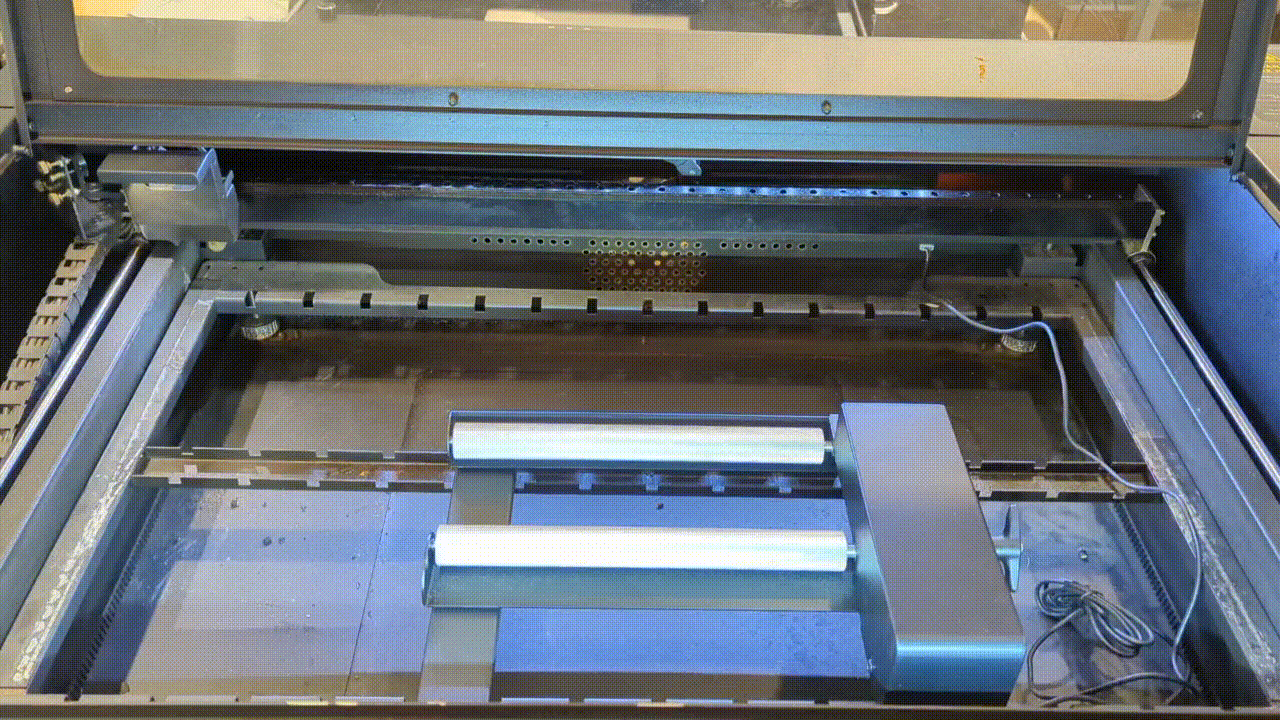

1. Posizionare il materiale all'interno della macchina

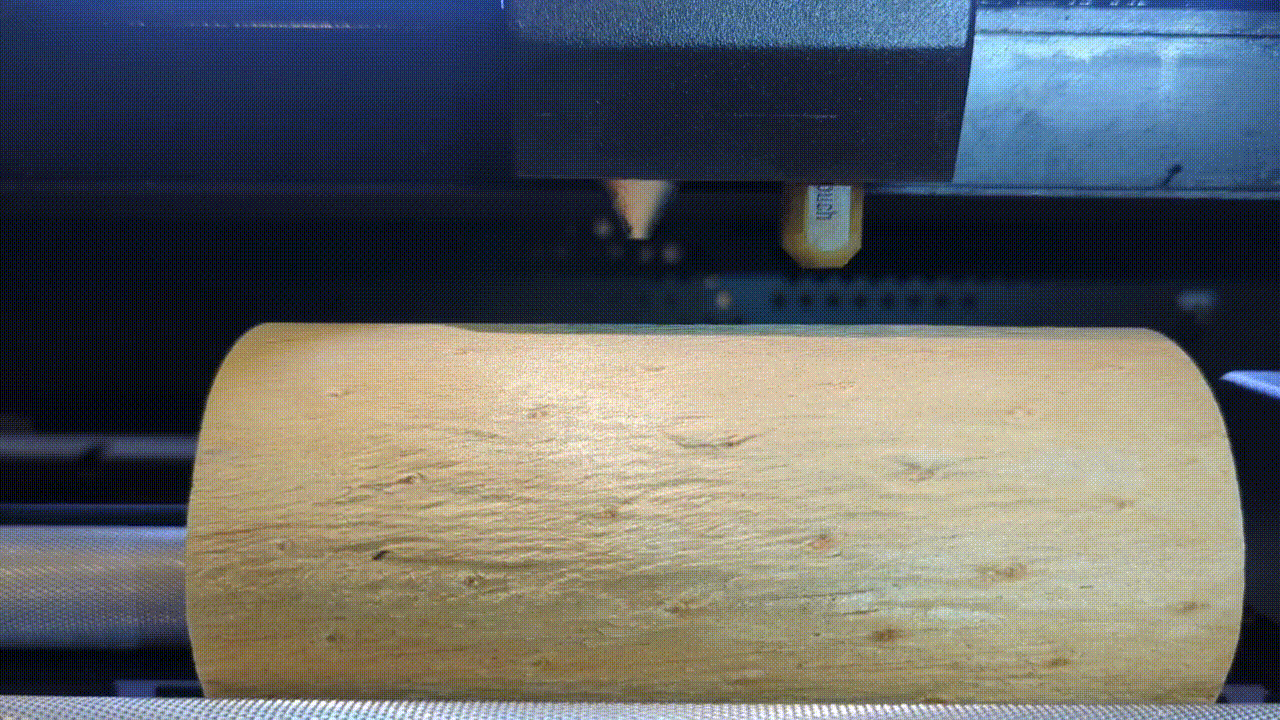

2. Messa a fuoco

- Fare clic sul pulsante "Stop" nel pannello "Strumenti" per sbloccare il motore.

- Spostare la testa laser sopra il materiale.

- Toccare due volte il pulsante "AF" per avviare l'autofocus.

(Assicurarsi che la distanza sia impostata correttamente prima di ogni operazione di incisione/taglio.)

3. Importare un file in LightBurn

Cliccare sull'icona sopra per importare il file, oppure trascinare e rilasciare il file direttamente nell'area di lavoro.

4. Impostare i parametri di incisione

Cliccare sull'oggetto del livello e impostare i parametri nell'angolo in basso a destra di Tagli / Livelli .

5. Attivare l'effetto funzione "Sovra-scansione"

- Se il livello è impostato su "Riempimento, Riempimento + Linea, Immagine, Riempimento offset" modalità, si consiglia di attivare la funzione "Sovra-scansione" .

- Fare doppio clic su un livello per accedere all' "Editor impostazioni di taglio". Attivare l'effetto Sovra-scansione e inserire la percentuale.

Nota: Le impostazioni dei parametri variano per ogni velocità e materiale, consultare le "Impostazioni consigliate per i parametri dei materiali" alla fine di questo articolo.

6. Impostare la posizione iniziale

Selezionare "Posizione attuale" nel menu a tendina "Inizia da" nella scheda Laser .

Nota: Poiché LightBurn non supporta la funzione di anteprima della fotocamera per l'allineamento, si consiglia di impostare "Inizia da" su "Posizione attuale".

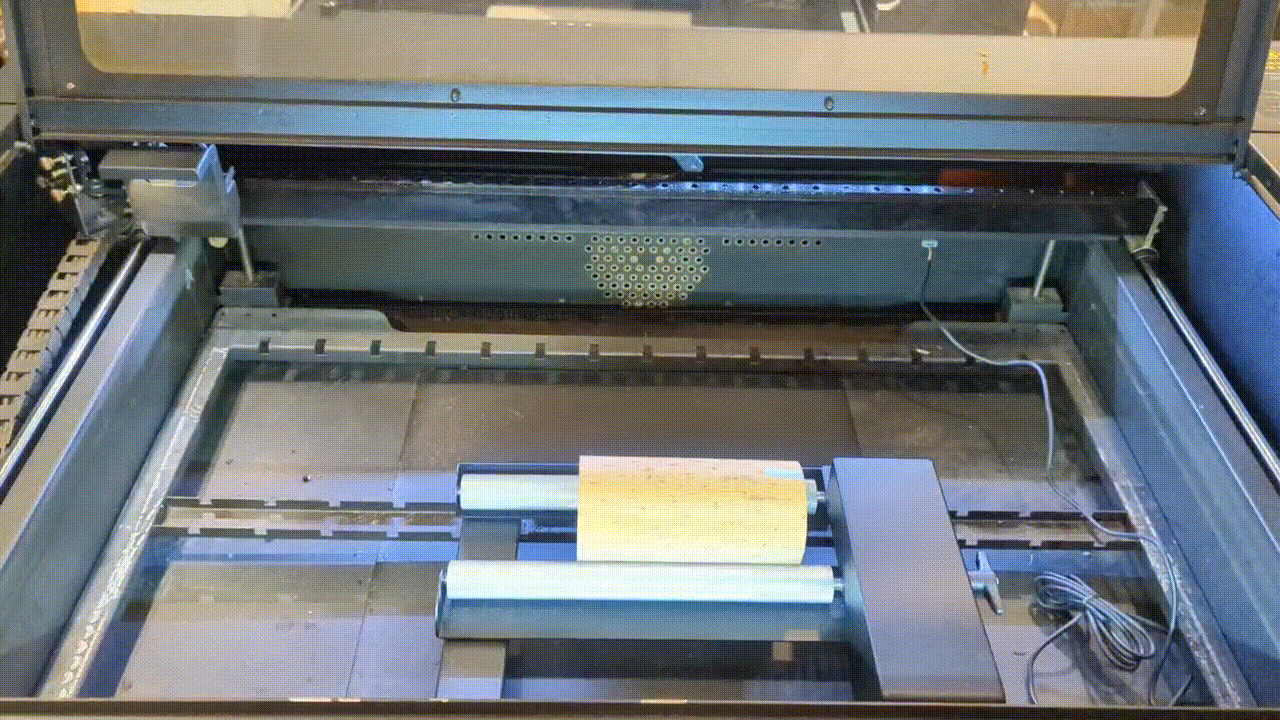

7. Spostare la testa del laser nella posizione desiderata per l'incisione.

- Fare clic sul pulsante "Stop" nel pannello "Strumenti" pannello per sbloccare il motore, quindi spostare la testa del laser nella posizione desiderata per l'incisione.

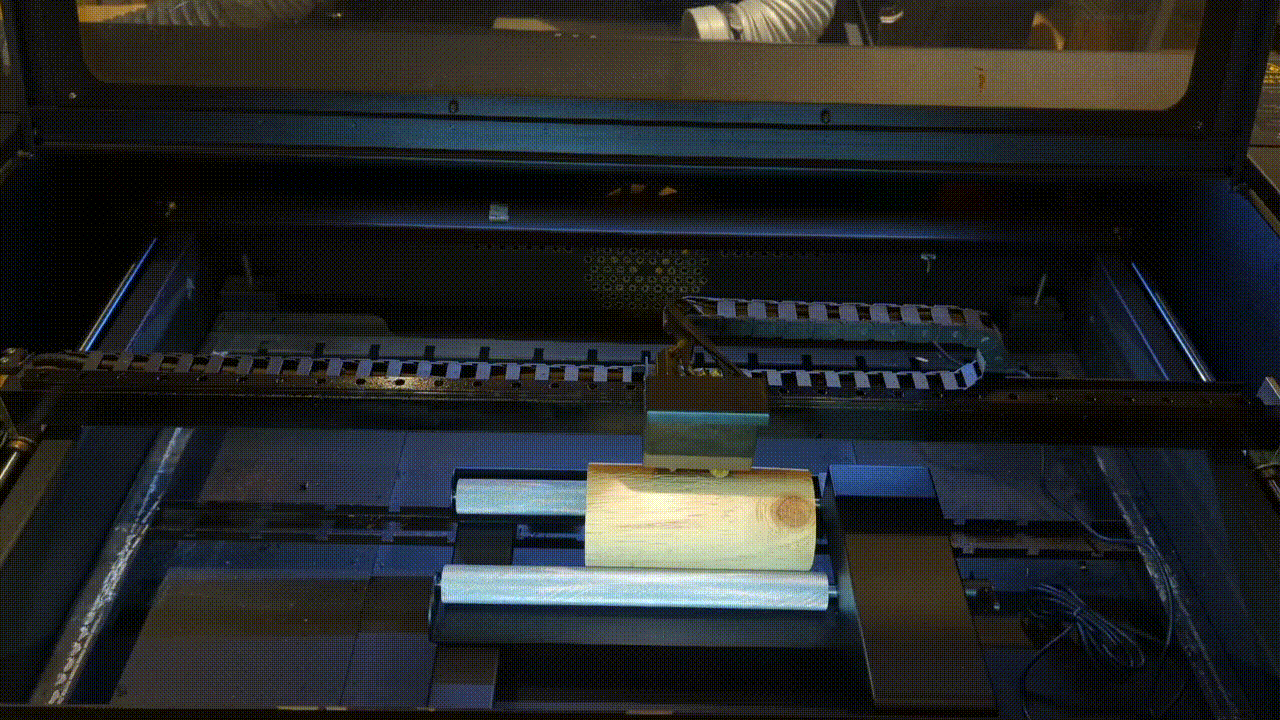

8. Chiudere lo sportello

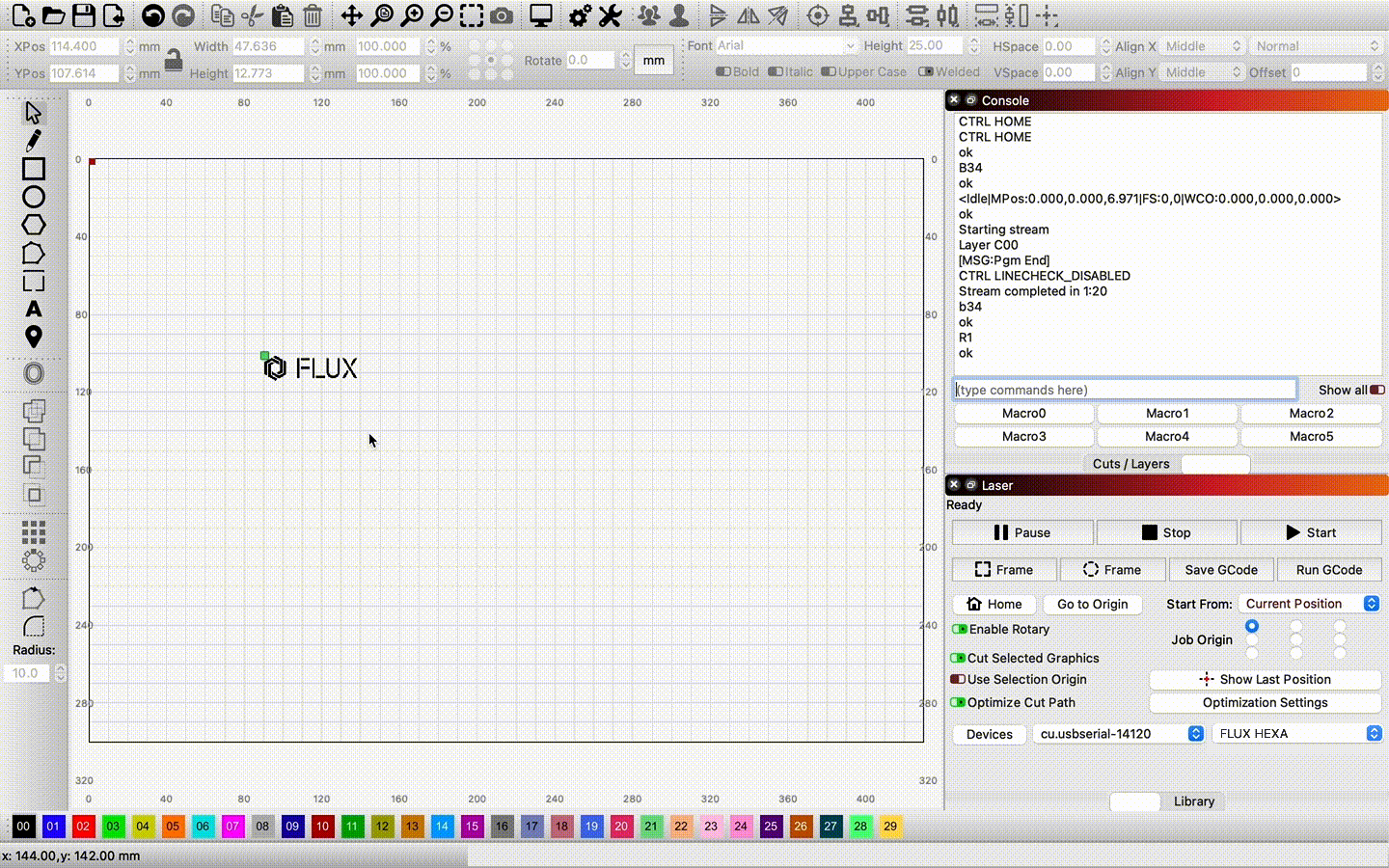

9. Inviare il file

- Digitare "R1" nella finestra "Console" per attivare la modalità rotativa.

- Cliccare su "Avvia" per inviare il file.

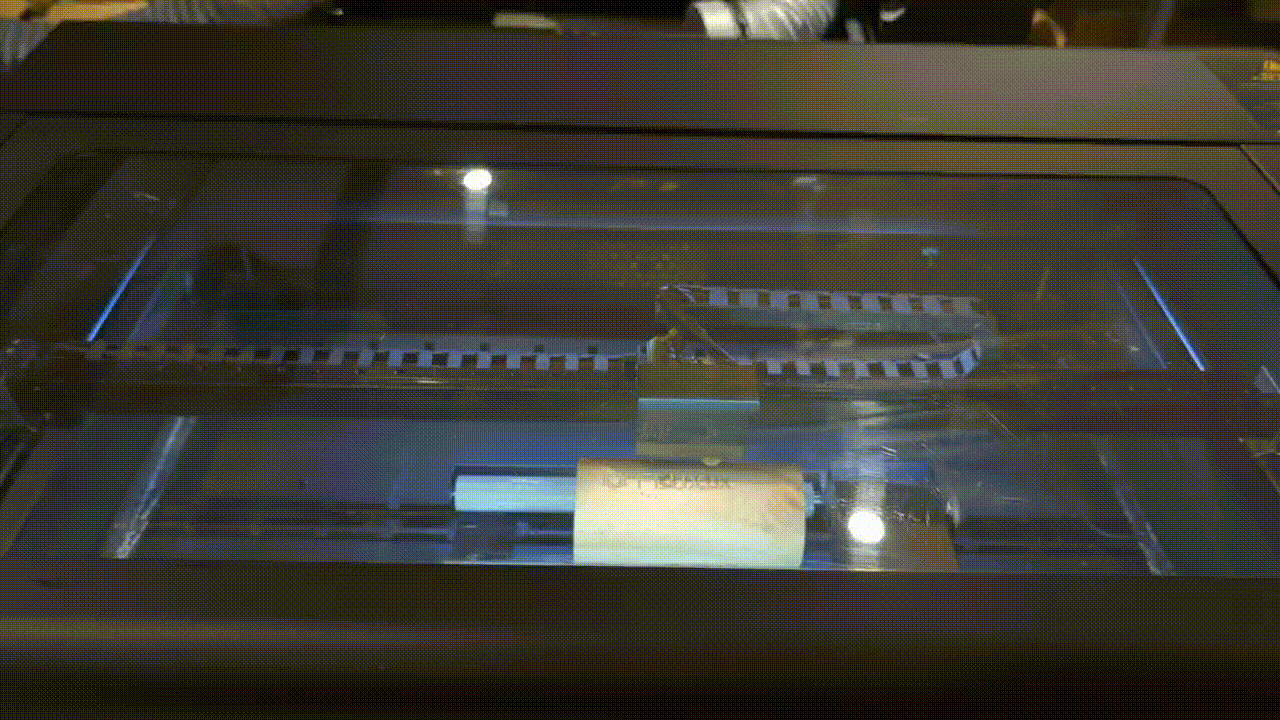

10. Incisione completata

Nota: Per incidere sull'asse non rotante dopo aver utilizzato l'asse rotante, inserire "R0" nel pannello "Console" a destra per disabilitare la modalità asse rotante prima dell'incisione. Questa operazione è necessaria solo quando il lavoro viene interrotto o non completato. Non è necessaria quando il lavoro viene completato in condizioni normali.
