Cavo Bridge LightBurn - Modulo Rotativo HEXA 2.0

Prima di iniziare

Installare il Modulo Rotativo 2.0

Per installare il Modulo Rotativo 2.0, seguire questo articolo.

Nota: Spegnere la macchina prima di installare il Modulo Rotativo.

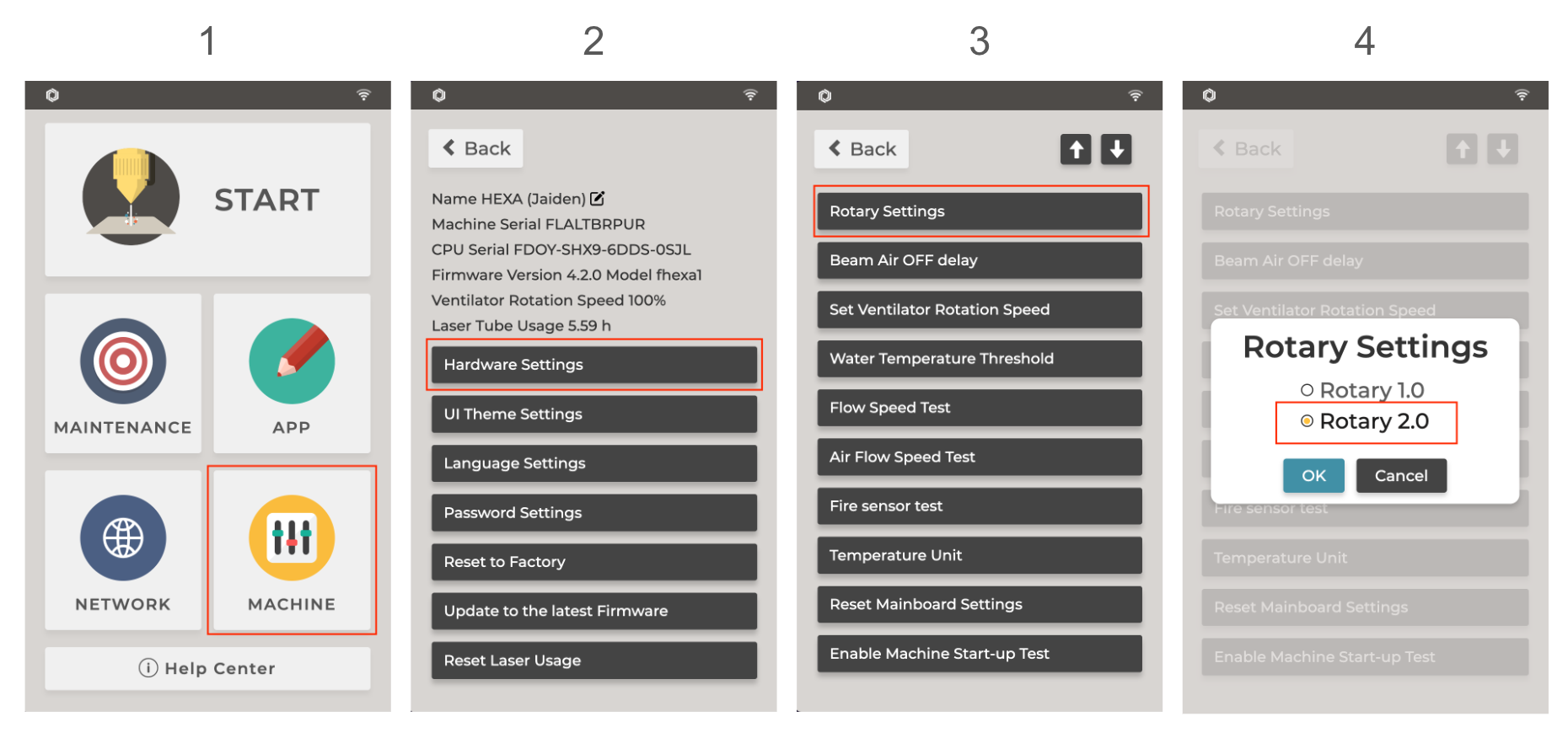

Prima di iniziare, assicurarsi che le impostazioni del Modulo Rotativo nell'HEXA siano corrette.

Impostazioni di LightBurn

1. Importare il file di configurazione e collegare il computer alla macchina con il Cavo Bridge LightBurn. Fare riferimento a Cavo Bridge LightBurn - HEXA per i dettagli.

2. Aprire LightBurn e fare clic su "Dispositivi" nella scheda Laser . ➡️ Attivare "Mostra attivazione rotante nella finestra principale" nella finestra Impostazioni che appare, e fare clic su "OK".

3. Attivare "Abilita Rotativo" sul pannello di destra.

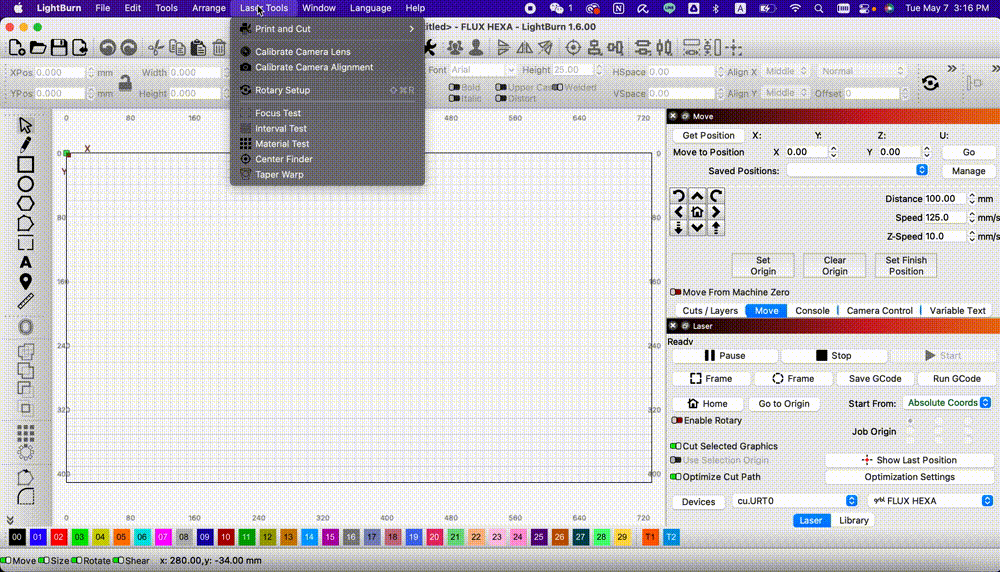

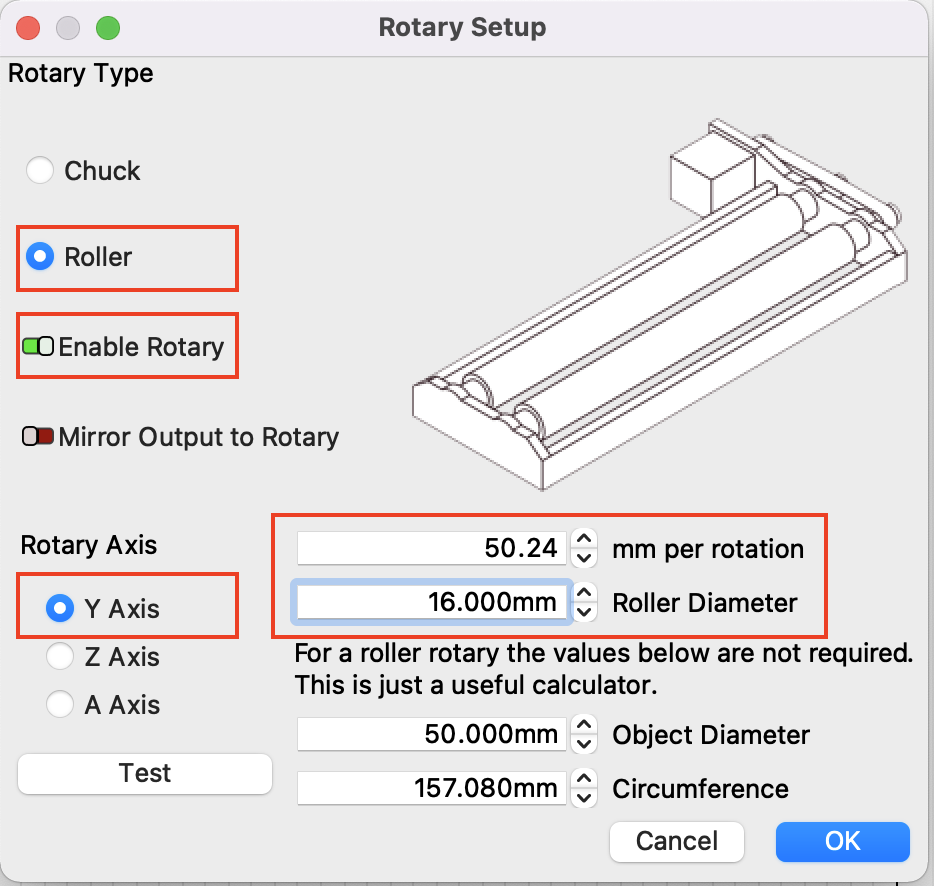

4. Scegliere "Laser Strumenti" ➡️ "Configurazione Rotativa". Quindi, impostare i parametri per il Modulo Rotativo come segue e fare clic su "OK".

Avvia operazione

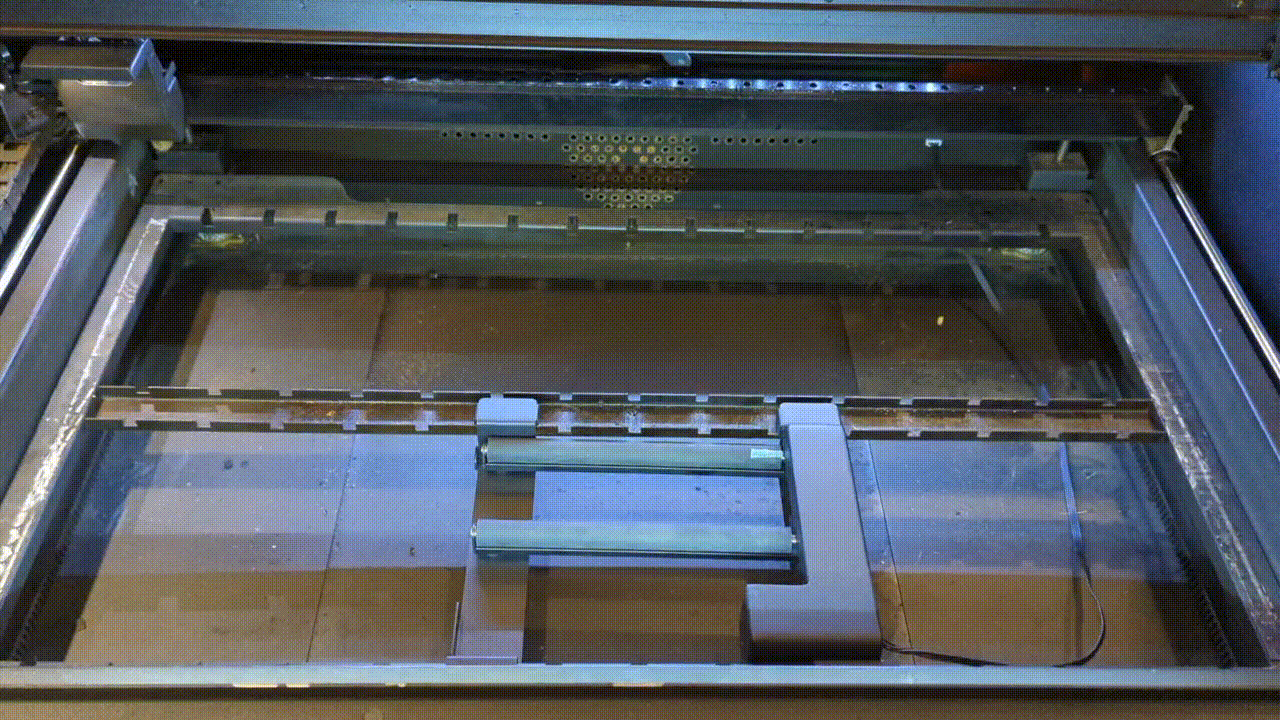

1. Posizionare il materiale all'interno della macchina

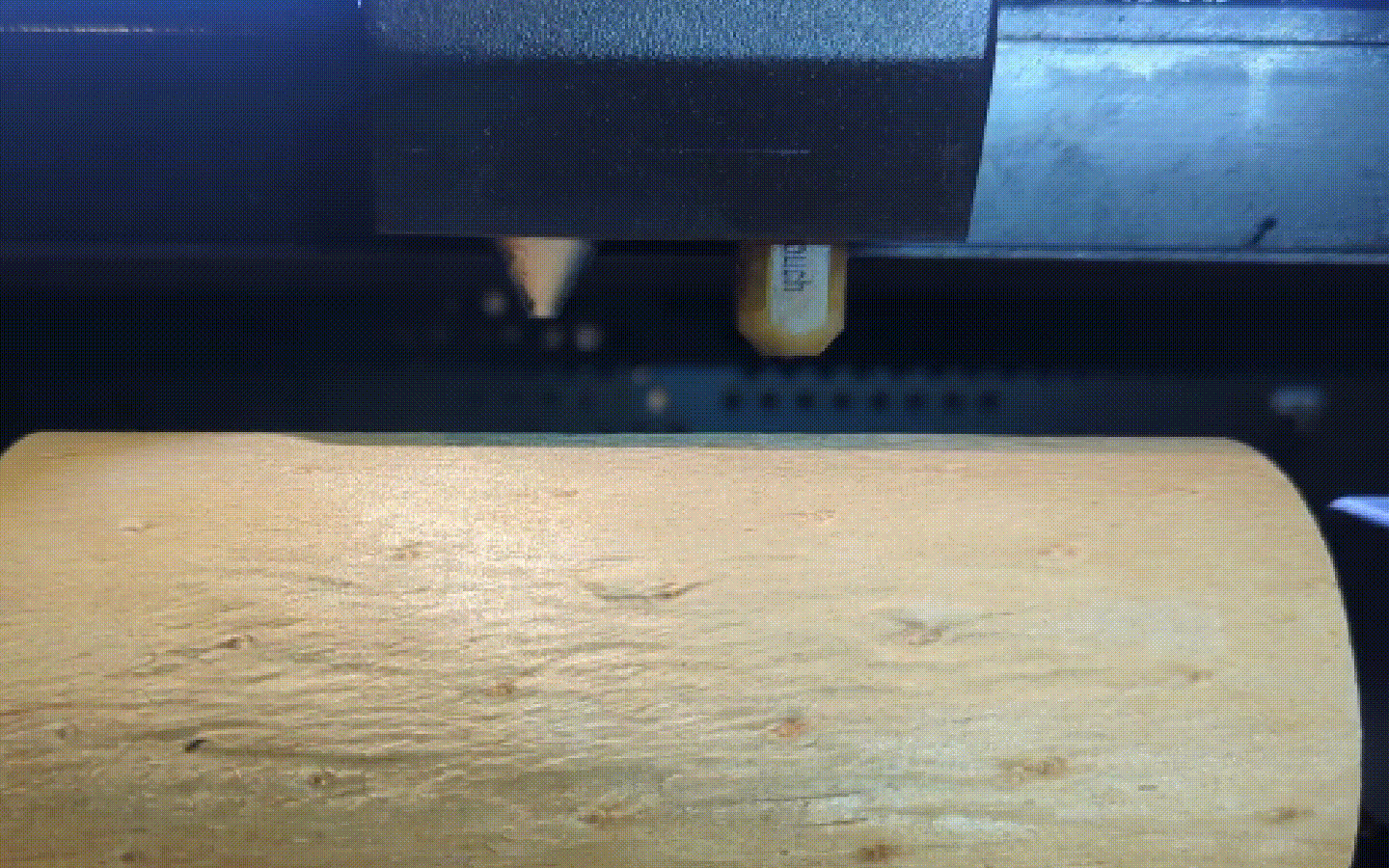

2. Messa a fuoco

- Fare clic sul pulsante "Stop" nel pannello "Laser" per sbloccare il motore.

- Spostare la testa laser sopra il materiale.

- Premi due volte il pulsante "AF" per avviare l'autofocus.

(Assicurati che la distanza sia impostata correttamente prima di ogni operazione di incisione o taglio.)

3. Importa un file in LightBurn

Clicca sull'icona in alto per importare il file, oppure trascinalo direttamente nell'area di lavoro.

4. Imposta i parametri di incisione

Seleziona l'oggetto del livello e imposta i parametri nell'angolo in basso a destra della sezione Tagli / Livelli .

5. Attiva l'effetto funzione "Sovrapposizione"

- Se il livello è impostato su "Riempimento, Riempimento + Linea, Immagine, Riempimento con offset" si consiglia di attivare la funzione "Sovrapposizione" .

- Fai doppio clic su un livello per accedere all' "Editor delle impostazioni di taglio". Attiva l'effetto Sovrapposizione e inserisci la percentuale desiderata.

Nota: Le impostazioni dei parametri variano in base alla velocità e al materiale utilizzato, consulta le "Impostazioni consigliate per i parametri dei materiali" alla fine di questo articolo.

6. Imposta la posizione di partenza

Seleziona "Posizione Corrente" nel menu a tendina di "Inizia Da" nella scheda Laser .

Nota: Poiché LightBurn non supporta la funzione di anteprima della fotocamera per l'allineamento, si consiglia di impostare "Inizia Da" su "Posizione Corrente".

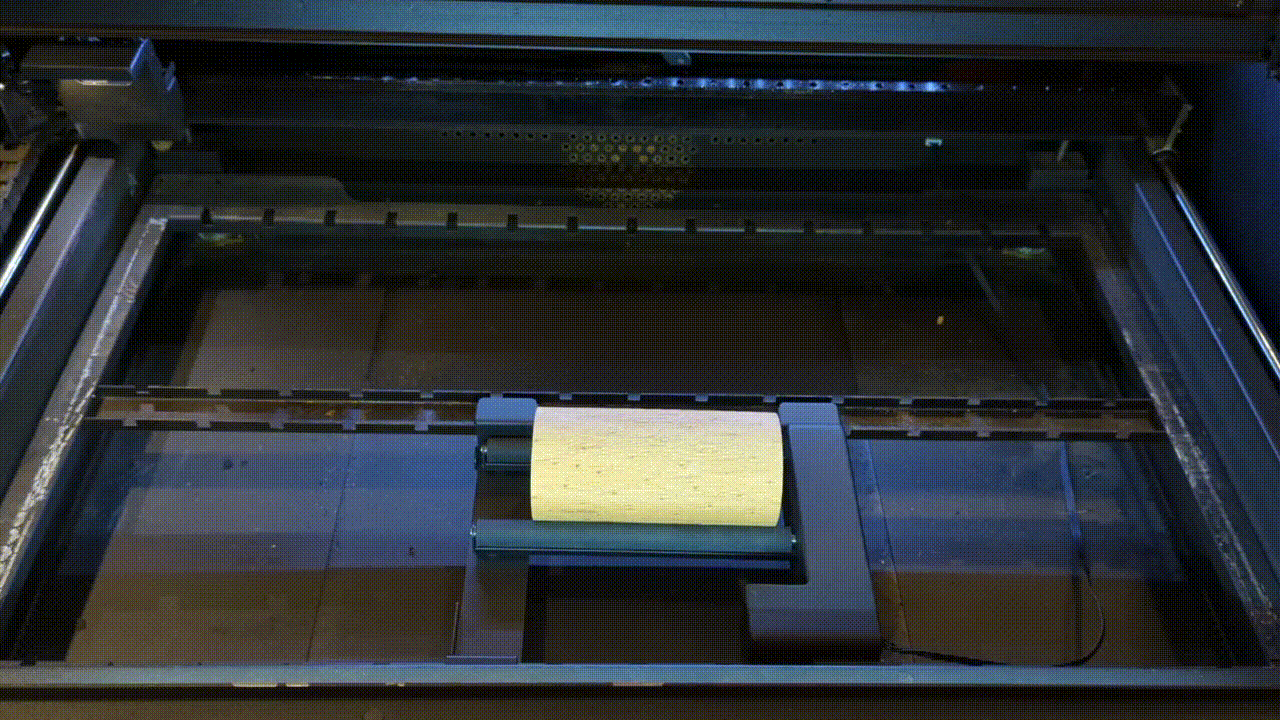

7. Sposta la testa laser nella posizione in cui desideri incidere.
- Fare clic sul pulsante "Stop" nel pannello "Laser" pannello per sbloccare il motore, quindi sposta la testa laser nella posizione desiderata per l'incisione.

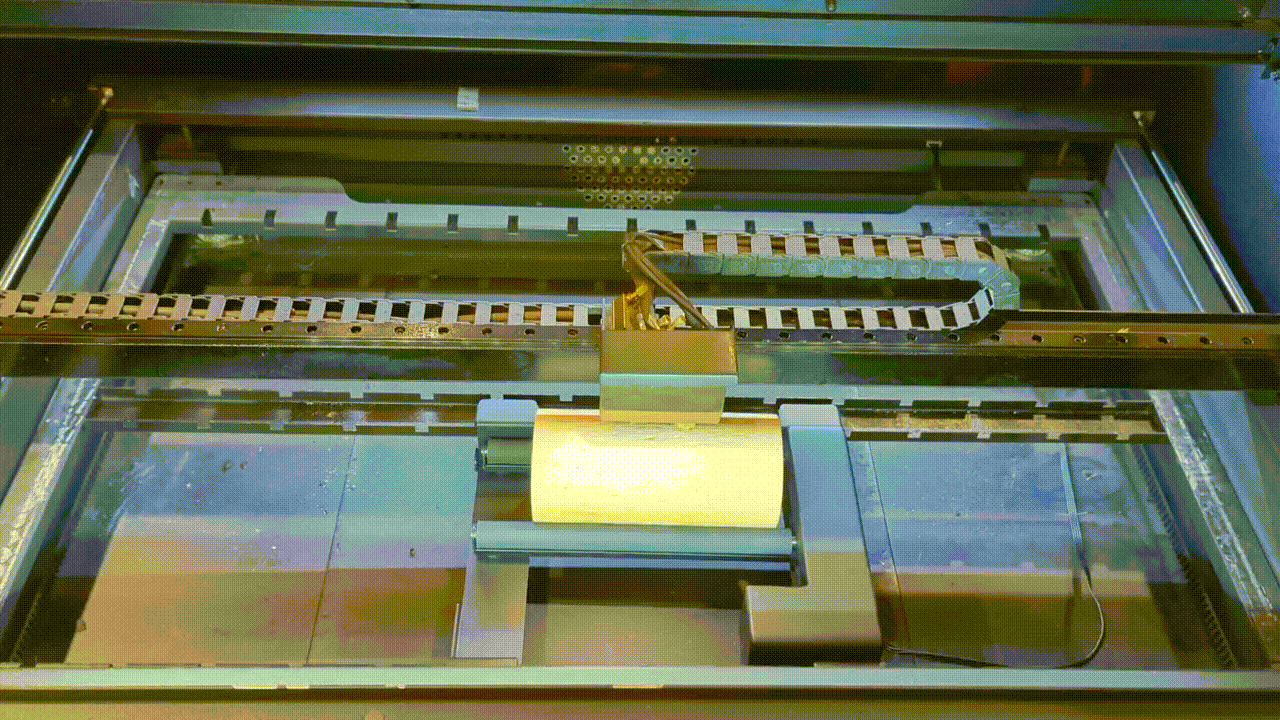

8. Chiudi lo sportello

9. Invia il file
- Inserisci "R1" nella finestra "Console" per attivare la modalità rotativa.

- Fai clic su "Avvia" per inviare il file.

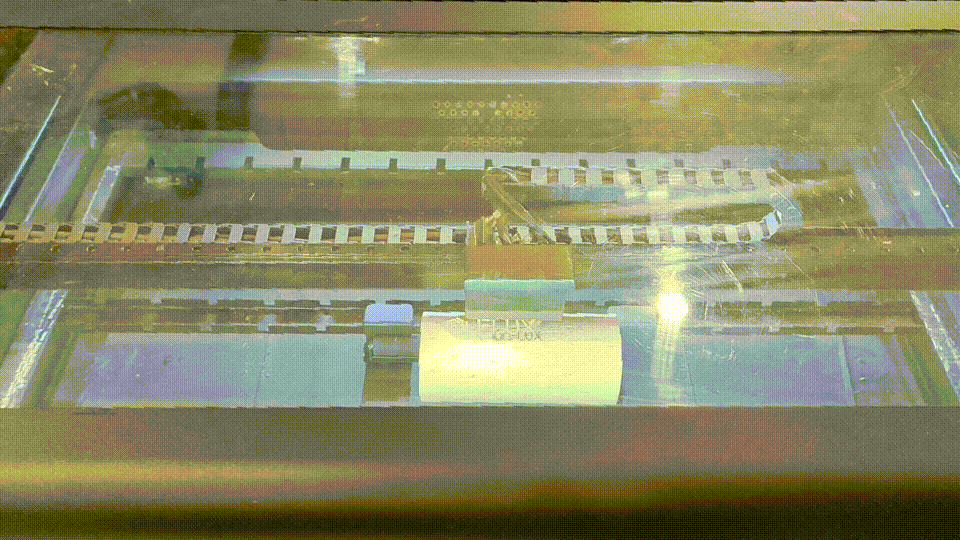

10. Incisione completata

Nota: Per incidere sull'asse non rotativo dopo aver utilizzato l'asse rotativo, inserisci "R0" nel pannello "Console" a destra per disabilitare la modalità asse rotativo prima dell'incisione. Questa operazione è necessaria solo in caso di interruzione o incompletezza del lavoro. Non è richiesta quando il lavoro viene completato normalmente.

___________________________________________________________________________________

Impostazioni consigliate per i parametri dei materiali

HEXA
