Descrizione

Questo articolo ti guiderà attraverso il processo di avvio di un'attività di incisione con FLUX Chuck Rotary.
Tuttavia, si raccomanda vivamente di leggere attentamente il Manuale di FLUX Chuck prima di eseguire la tua prima incisione.

Fase 1

Assicurati di disporre delle seguenti versioni di software e firmware per utilizzare la funzione rotativa di HEXA.

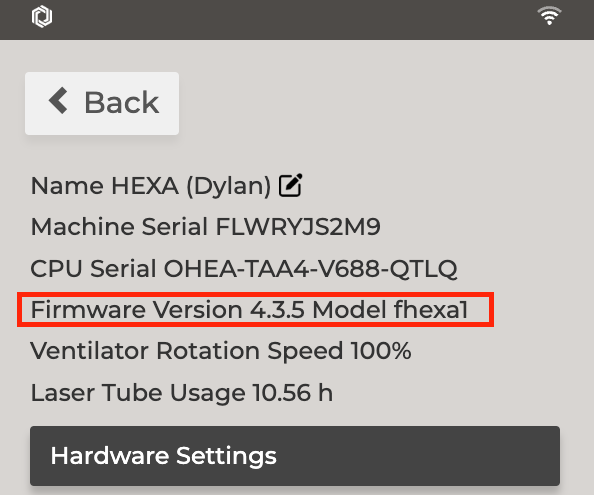

*Versione di Beam Studio 2.4.2 o superiore (Guida)*	Versione del firmware 4.3.5 o superiore. (Guida)

Fase 2

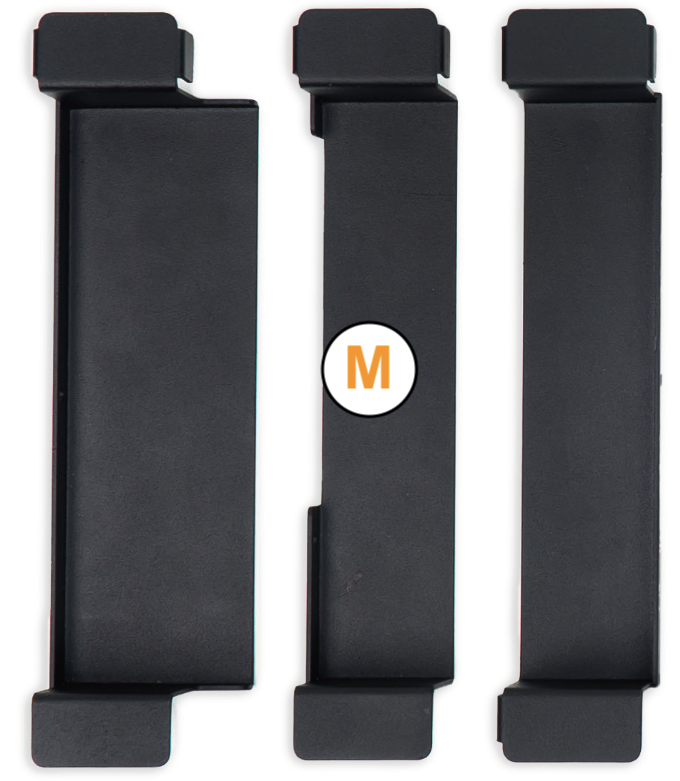

Installa i supporti HEXA Rotary.

Procedura:

Accendi la macchina e abbassa il piano di lavoro fino alla posizione più bassa.
Spegnere la macchina.
Rimuovere il piano a nido d'ape.
Installare i supporti sulla staffa della piattaforma.

Video:

Passo 3

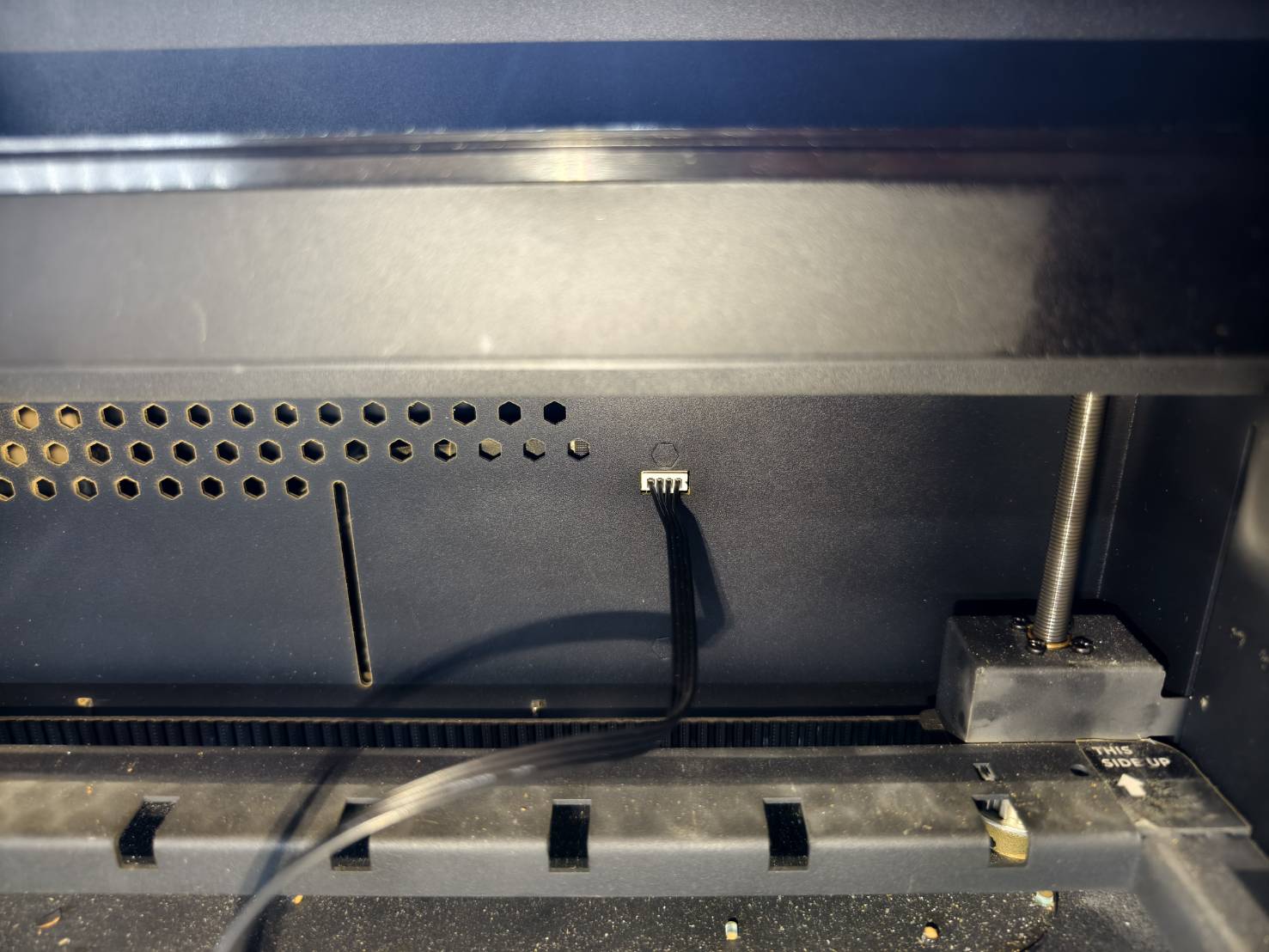

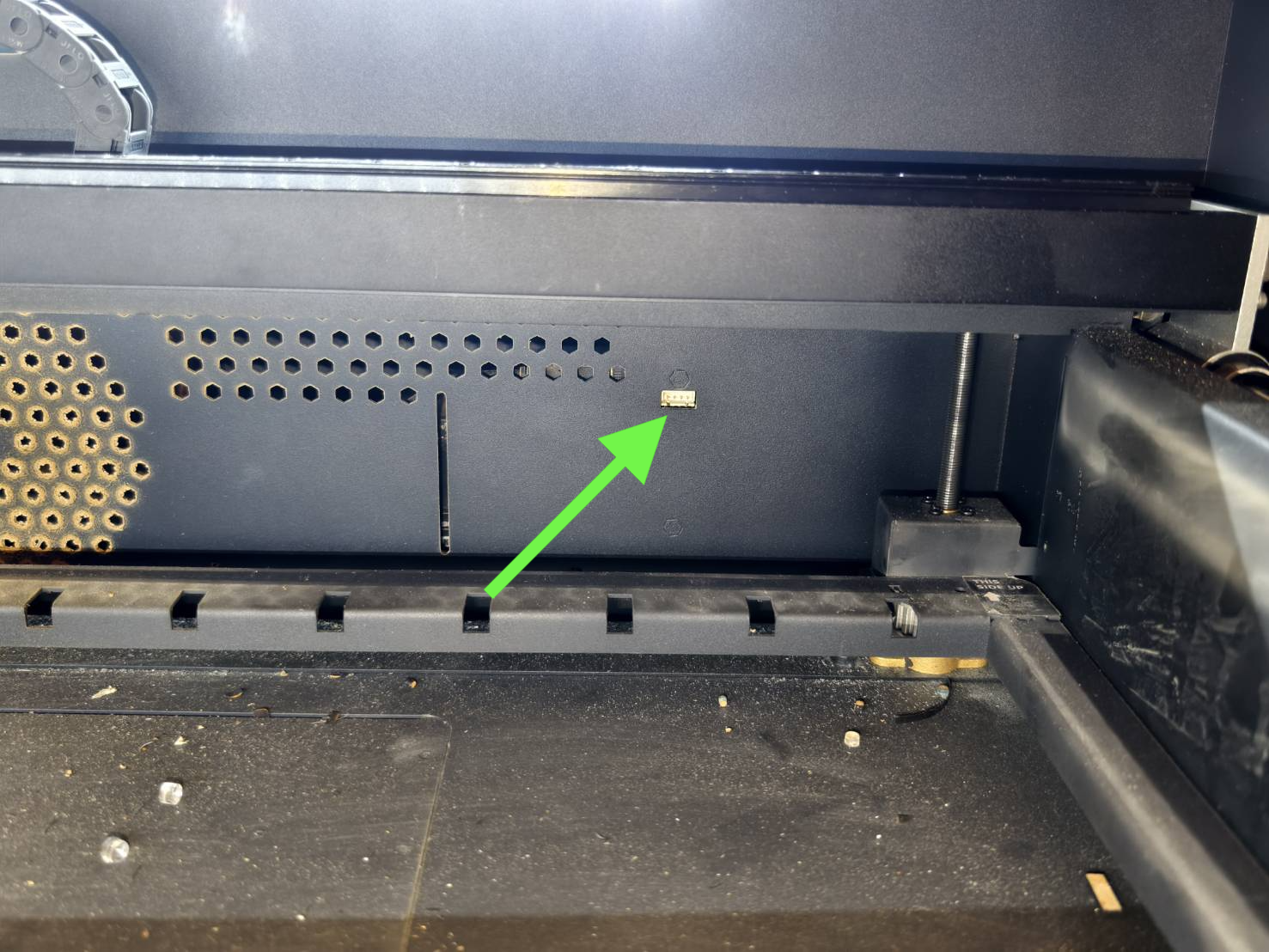

Trovare il cavo di collegamento nella confezione e inserirlo sul lato posteriore destro della macchina.

Passo 4

Installare le ganasce sul dispositivo rotante in base al materiale che si utilizzerà.
Consultare il manuale per le istruzioni sull'installazione delle ganasce.
Manuale del FLUX Chuck Rotary
(*Si consiglia di utilizzare materiale di scarto per esercitarsi e fare prove la prima volta.)

Passo 5

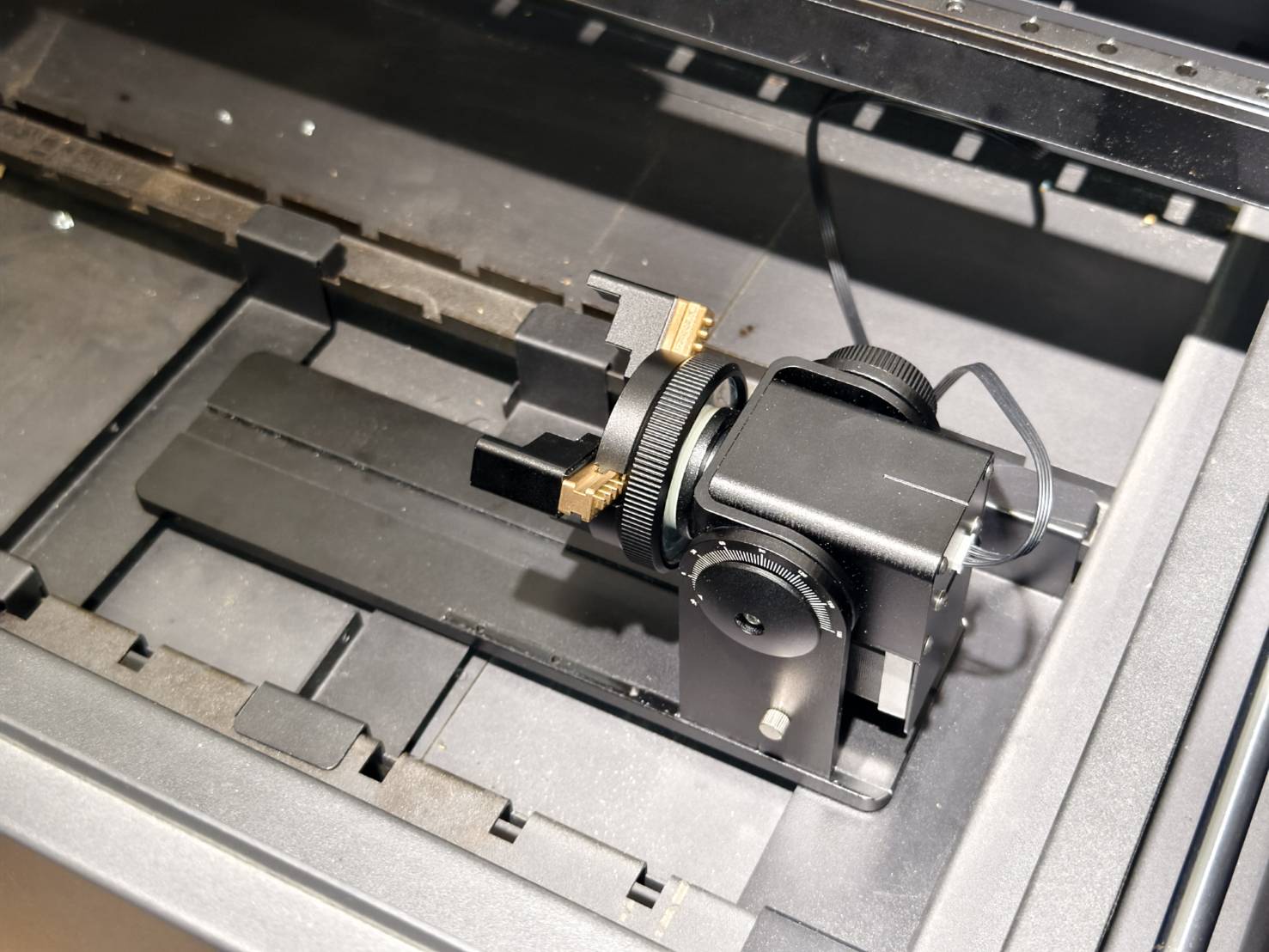

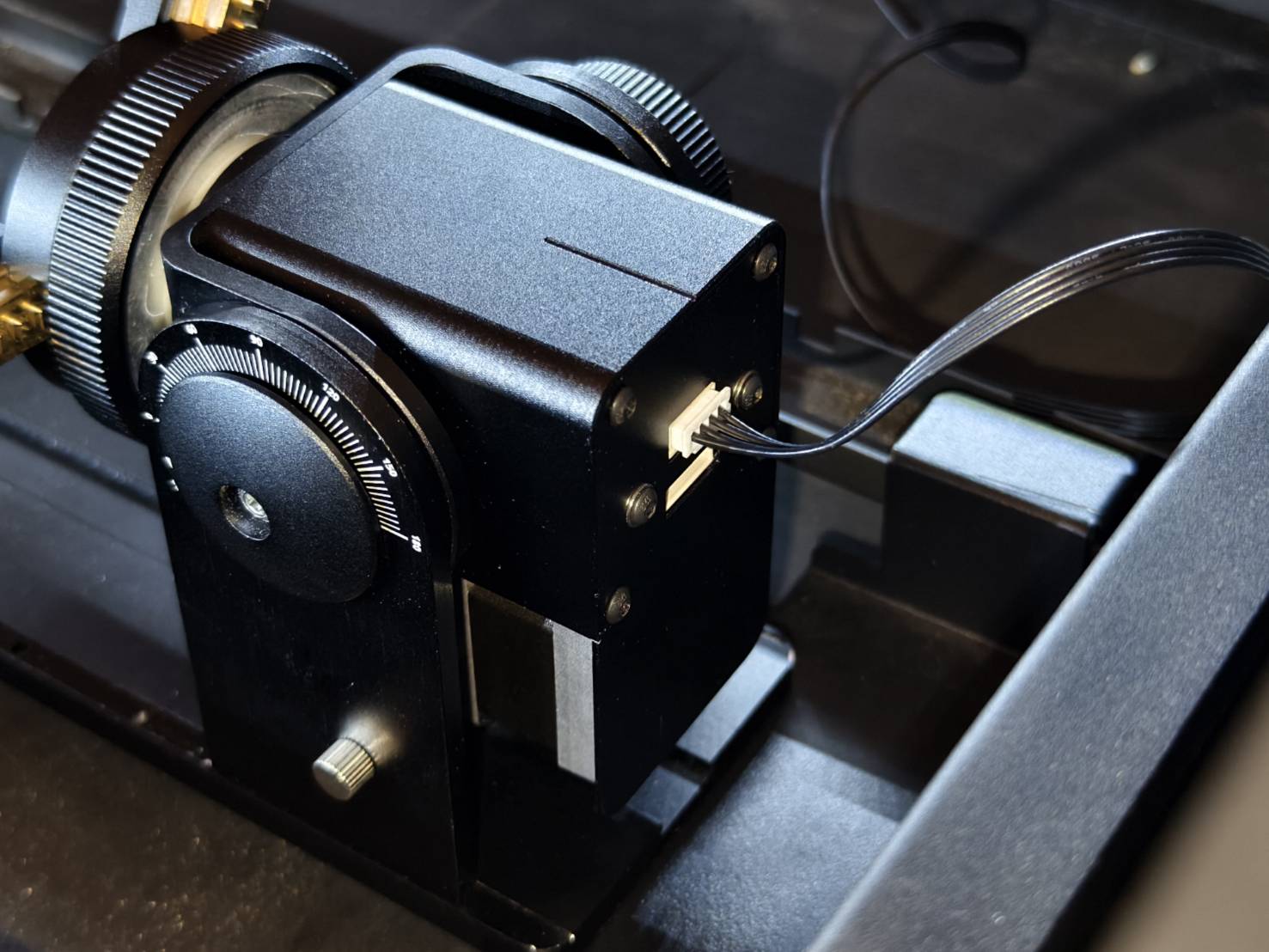

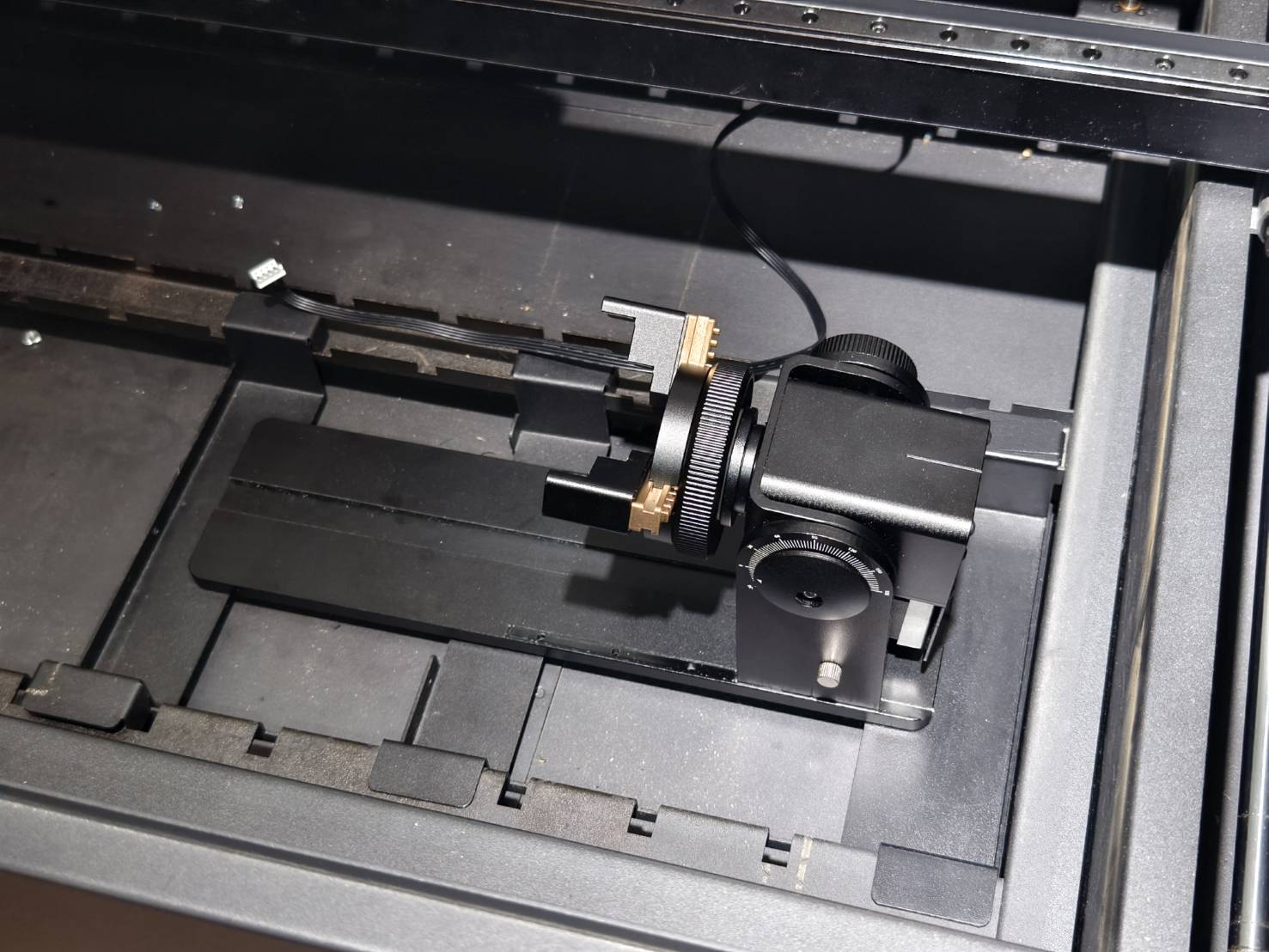

Posizionare il Chuck Rotary con le ganasce installate sui supporti e inserire il cavo nel dispositivo.

Passo 6

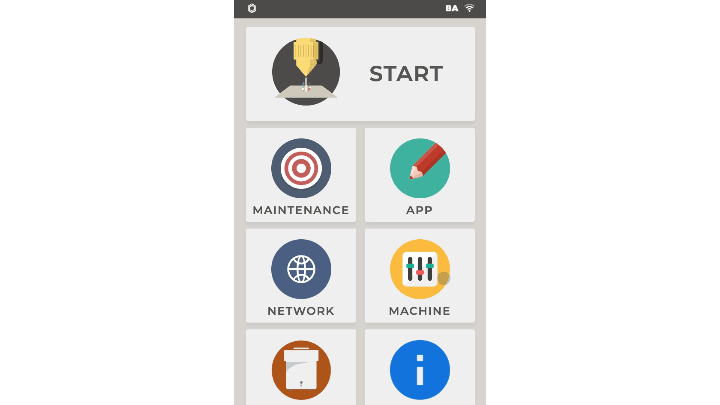

Accendere la macchina e andare su "Impostazioni hardware" per selezionare la versione corretta del dispositivo rotante.

Macchina >> Impostazioni hardware >> Impostazioni dispositivo rotante >> Chuck

Passo 7

Misurare il diametro o la circonferenza del materiale e annotarlo per un utilizzo successivo.
(Si consiglia di utilizzare il materiale per esercitarsi e testare al primo utilizzo.)

Se il diametro del tuo materiale è inferiore a 25 mm (circonferenza: 78,5 mm), vai al Passo 7.1.

Passo 7.1

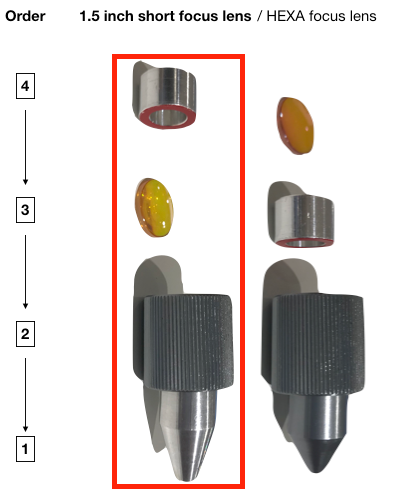

La posizione della lente di messa a fuoco deve essere modificata per incidere materiali più piccoli. (Diametro inferiore a 25 mm, circonferenza 78,5 mm)

La lente si trova normalmente in alto e deve essere spostata in basso, come evidenziato nell'immagine seguente.

Per modificare la posizione della lente di messa a fuoco, consulta il video qui sotto.

Passo 8

Fissare il materiale con il dispositivo rotante e livellarlo.
(Si prega di consultare la Guida del mandrino rotante per il fissaggio di forme diverse.)

Passo 9

Eseguire la messa a fuoco automatica per materiali con diametro superiore a 25 mm (circonferenza: 78,5 mm).
Se il diametro del tuo materiale è inferiore a 25 mm (circonferenza: 78,5 mm), vai al Passo 9.1.
(La messa a fuoco automatica non sarà disponibile per materiali più piccoli.)

Passaggi:

Abbassare il piano se necessario.
Avvicinare la sonda di messa a fuoco alla superficie del materiale.
Sollevare il piano per verificare se la sonda può toccare la superficie.
Eseguire l'autofocus facendo doppio clic sul pulsante "AF".

Video:

Passo 9.1

Eseguire la messa a fuoco manuale con il mini livellatore in dotazione con il mandrino rotante.

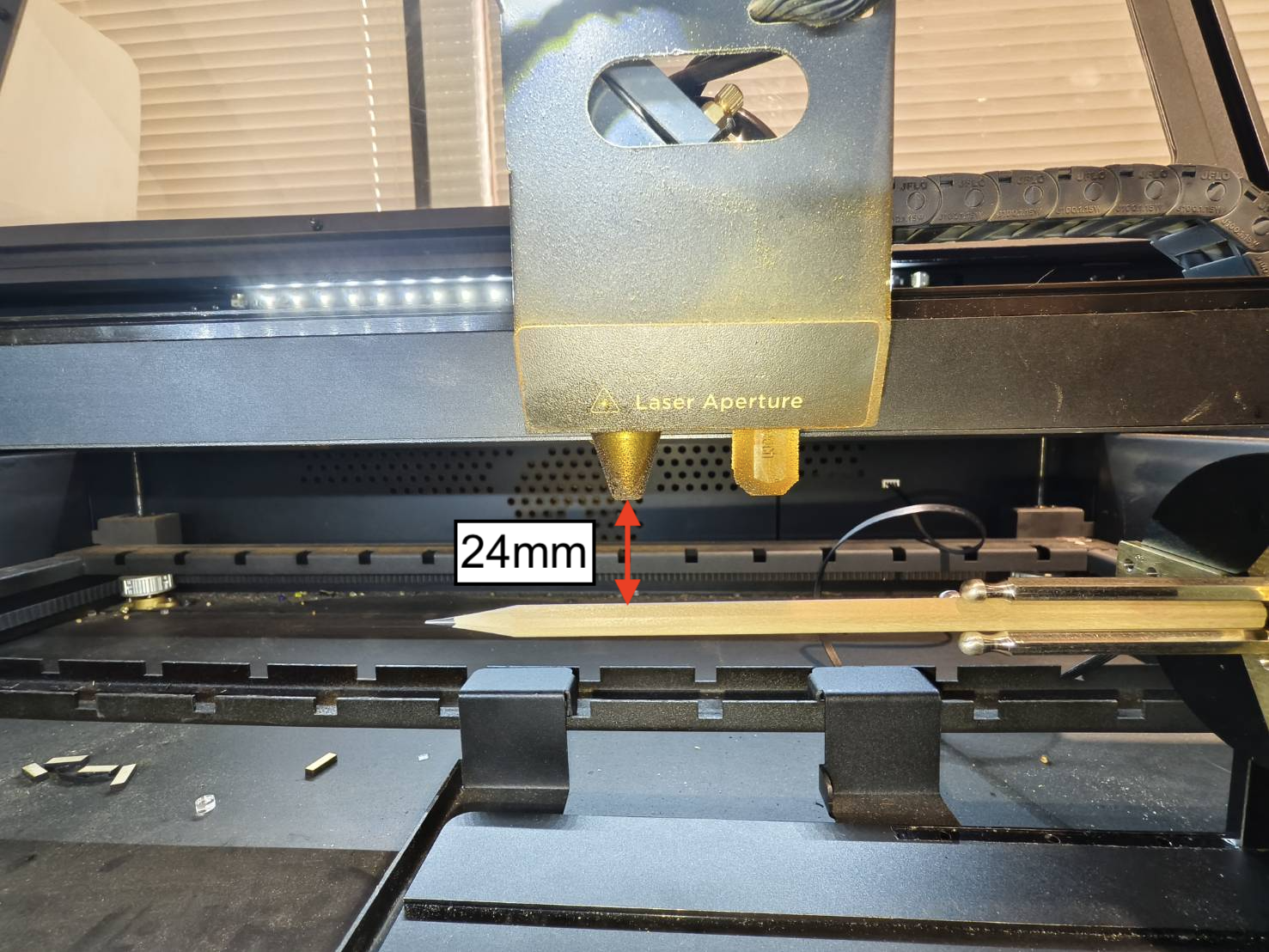

Poiché l'obiettivo è stato riposizionato nel passo 7.1, la distanza tra la punta dell'ugello e la superficie deve ora essere di 24mm.

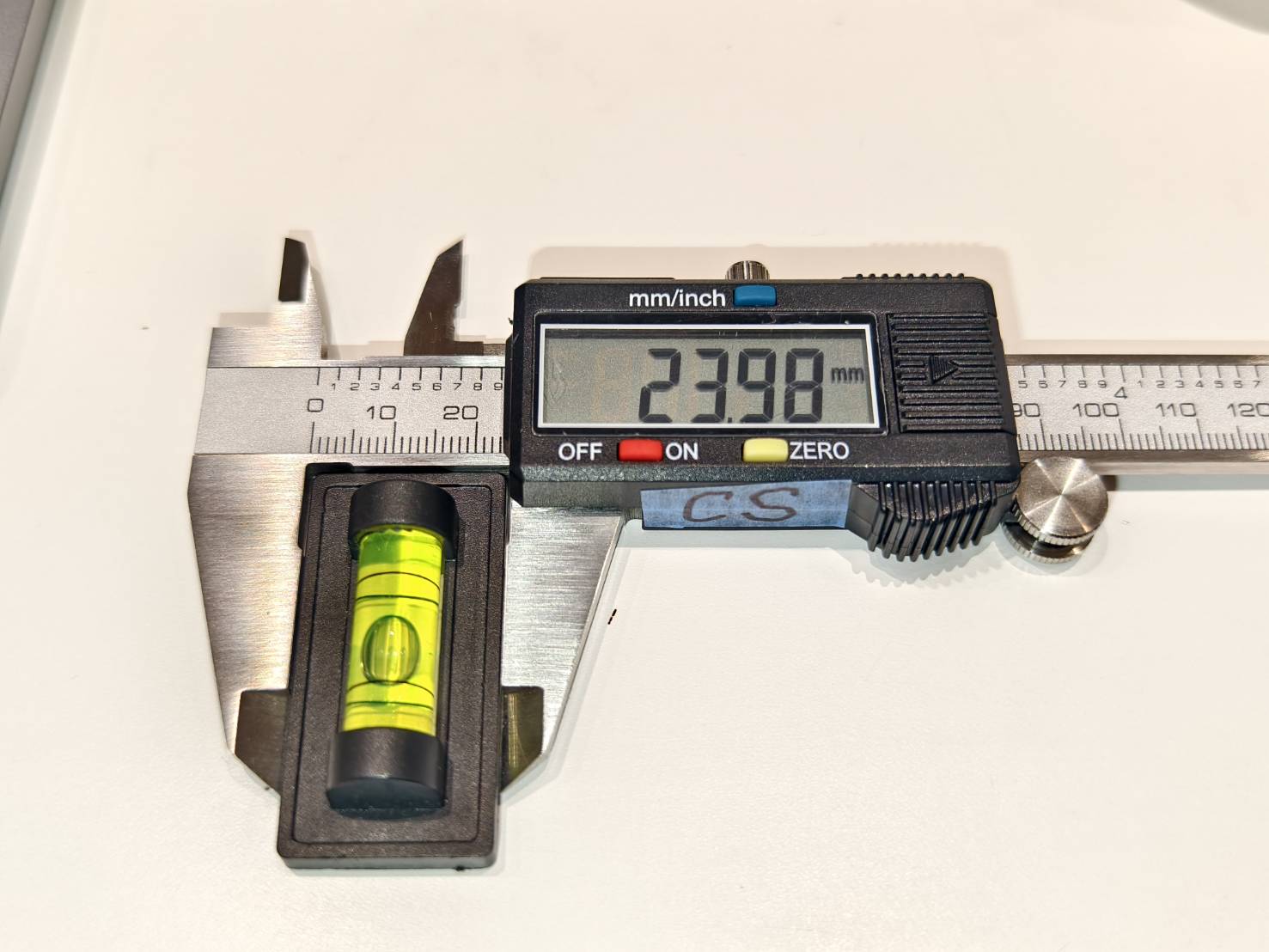

La larghezza del mini livellatore è di circa 24mm.

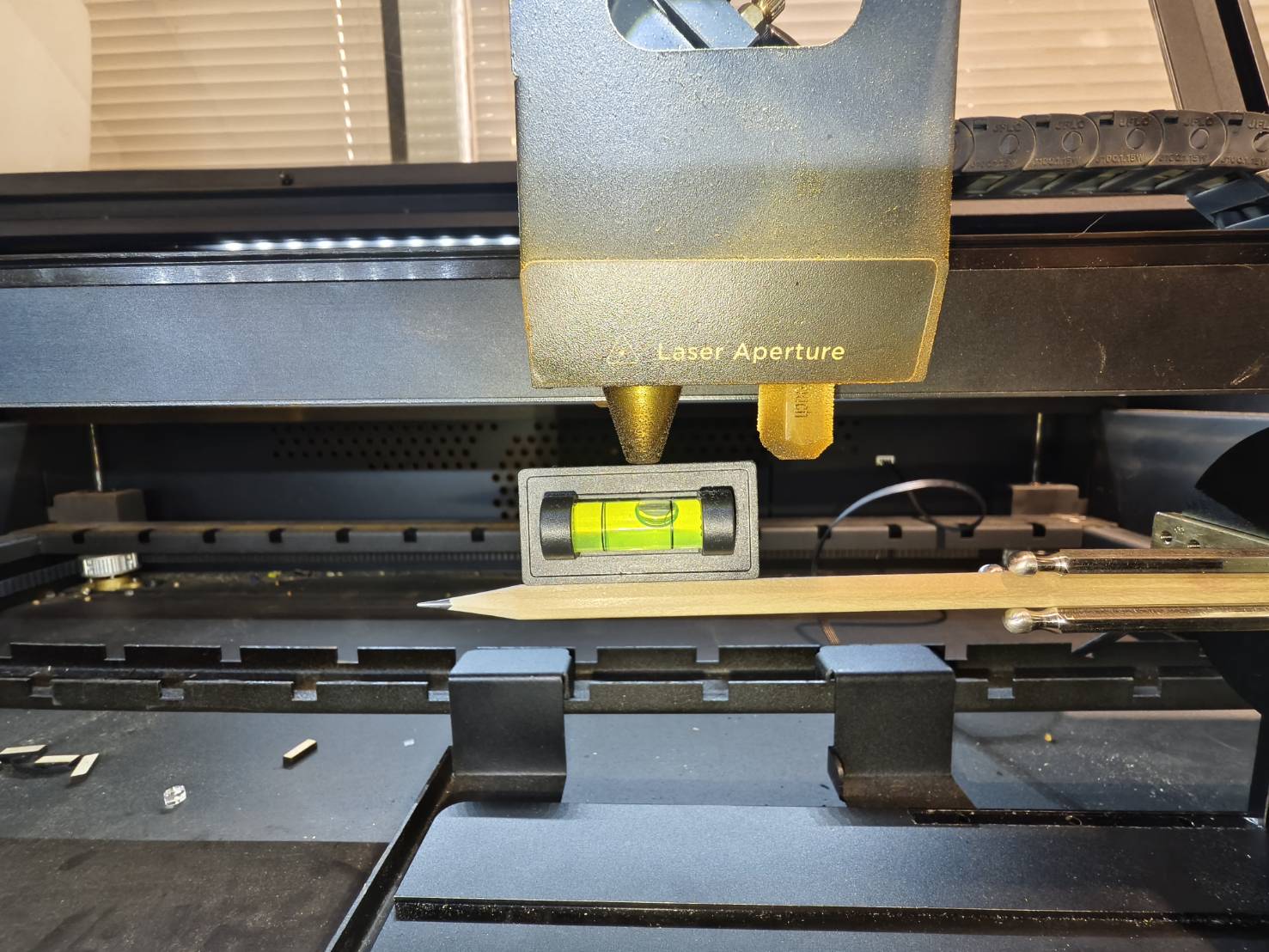

Quindi, posizionare il mini livellatore sulla superficie del materiale e sollevare il piano fino a quando il livellatore tocca la punta dell'ugello.

Passo 10

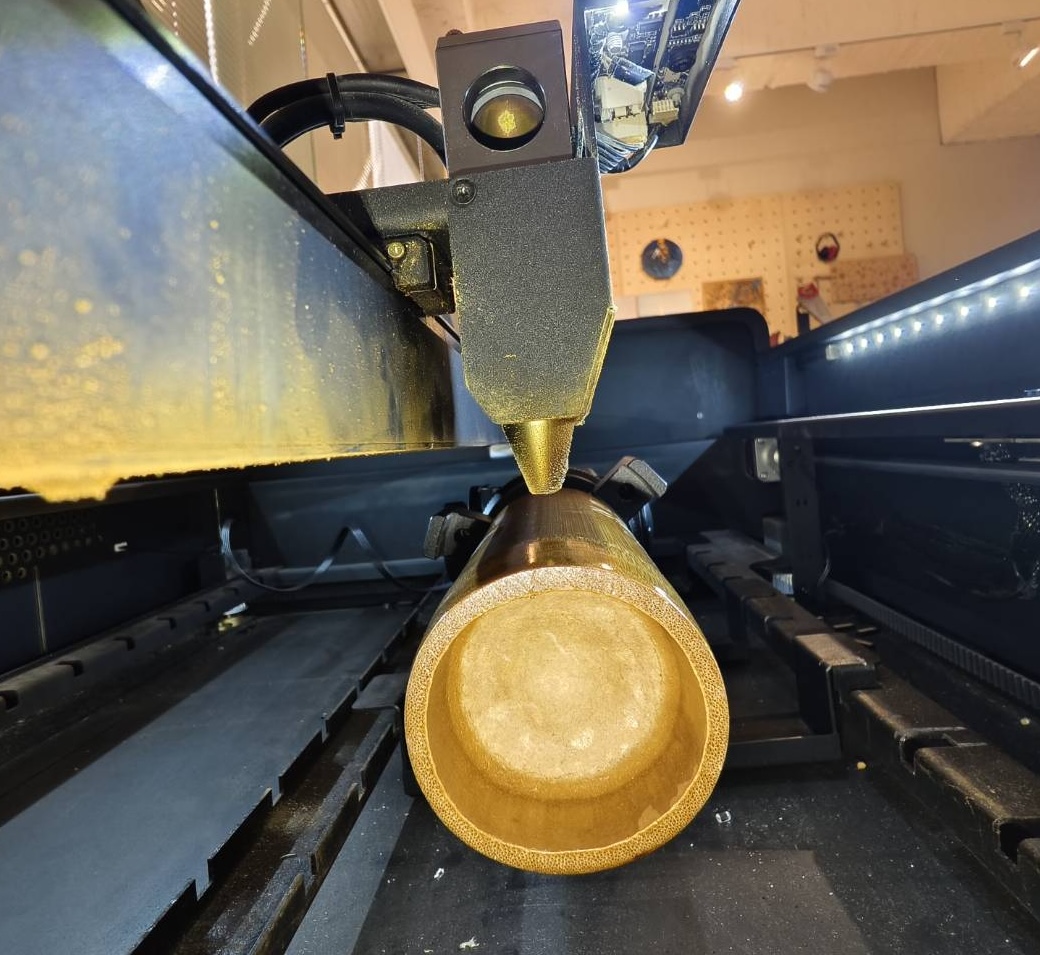

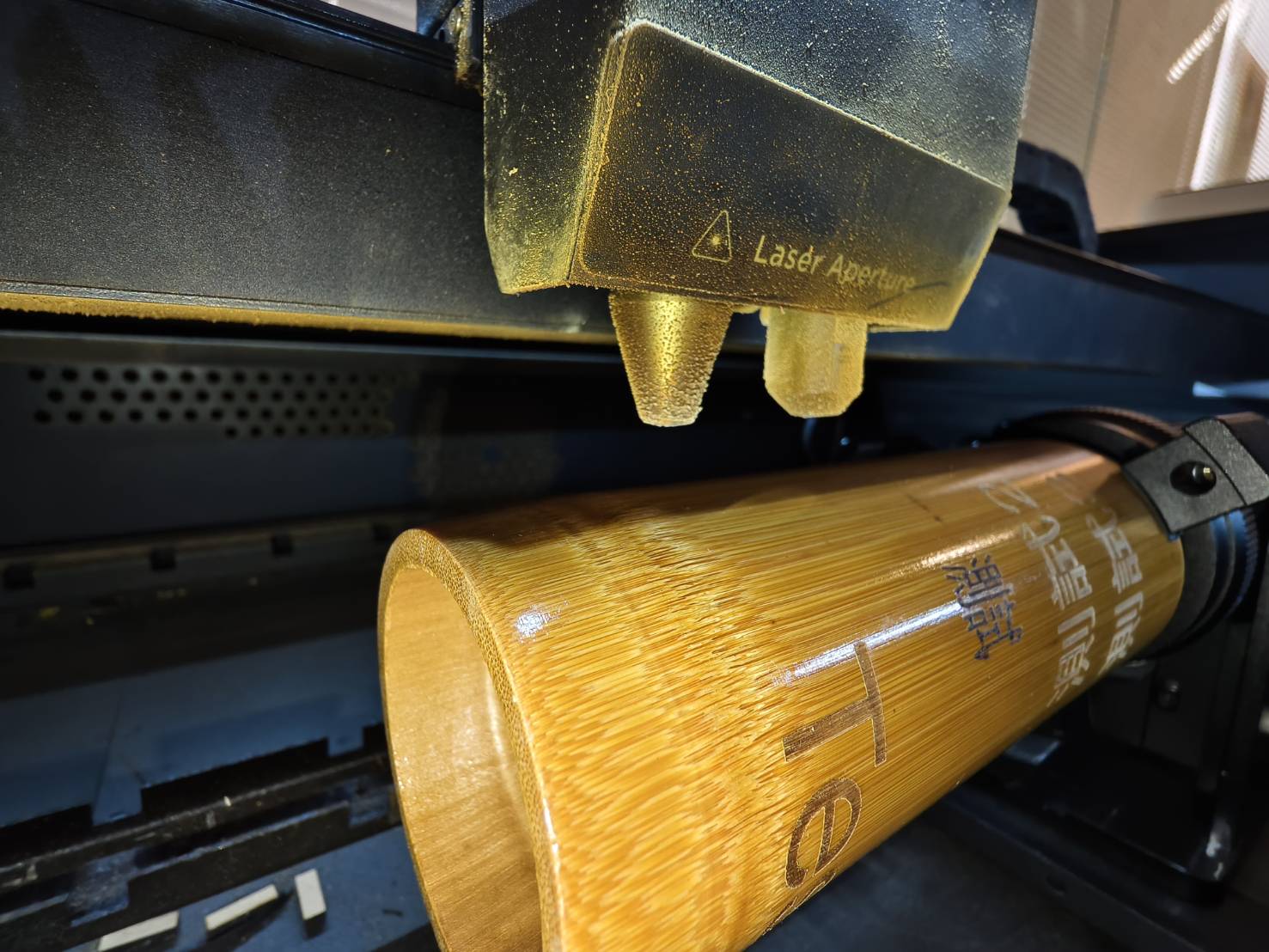

Spostare la punta dell'ugello al centro dell'area da incidere.

Passo 11

Avviare Beam Studio.

Screenshot 2024-09-26 at 11.27.12 AM.png

Passo 12

Accedere a "Impostazioni documento" e apportare le seguenti modifiche:

1. Cambiare l'Area di lavoro in "HEXA".

2. Impostare l'opzione Inizia da su "Posizione corrente".

3. Per Origine lavoro, selezionare "Centro".

4. Attivare la funzione Rotante.

5. Per la funzione Specchio, attivarla se il dispositivo rotante è capovolto.
Se non è capovolto, lasciarla disattivata.
(Disponibile solo per Ador.)

Posizione predefinita (La parte superiore è piatta.)	Posizione capovolta (Il motore è rivolto verso l'alto.)

Passaggio 13

Vai su "Impostazioni rotanti" ed effettua le modifiche.

1.
Assicurati che la funzione rotante sia attivata.

2.
Seleziona Chuck come tipo.

3.
Inserisci le dimensioni del tuo materiale misurate in Passo 7.
(Puoi inserire uno dei due valori e il software calcolerà automaticamente l'altro.)

4.
Devi attivare la funzione specchio se il tuo dispositivo rotante è capovolto.
Se non è capovolto, lasciarla disattivata.
(Disponibile solo per Ador.)

Posizione predefinita (La parte superiore è piatta.)	Posizione capovolta (Il motore è rivolto verso l'alto.)

Passaggio 14

Crea un oggetto da incidere o importa il tuo.

Screenshot 2024-09-26 at 12.23.35 PM.png

A seconda del tuo design, solitamente sarà ruotato di 90 gradi per corrispondere all'orientamento del materiale.

Passaggio 15

Dopo aver impostato il tuo design, sposta il centro del design sulla linea blu.

Passo 16

Utilizza la funzione "Running Frame" per visualizzare il percorso dell'incisione.

Seleziona "Framing" per vedere il riquadro di delimitazione del progetto o del file.
Dopo aver cliccato su "Start", la testa del laser inizierà a muoversi e il percorso tracciato indicherà l'area di incisione per questo lavoro.
Il punto di partenza corrisponde alla posizione attuale dell'ugello del laser.
Il suo percorso dipenderà dall'"Origine del lavoro" selezionata in Passo 12. Quando viene selezionato il centro, il punto di partenza sarà impostato al centro del progetto. Il centro è generalmente utilizzato per i lavori rotativi.
Puoi spostare la testa del laser per modificare l'area di incisione fino a quando la posizione non è soddisfacente.

Passo 17

Una volta confermata la posizione di incisione, imposta i parametri corretti di velocità e potenza in base al materiale utilizzato.

Passo 18

Chiudi lo sportello e avvia il lavoro.

Passo 19

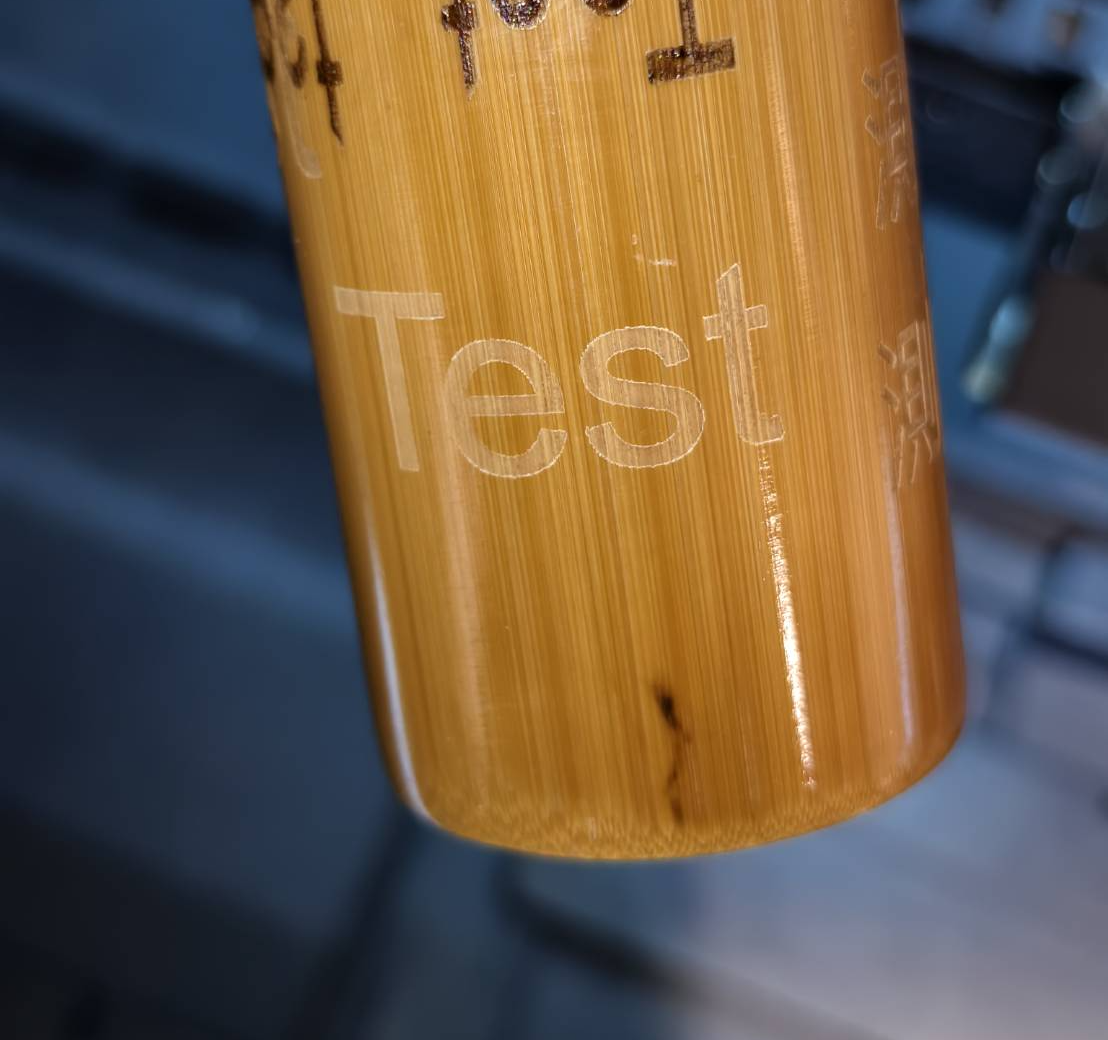

Verifica il risultato.
