Dichiarazione di non responsabilità

Per utilizzare LightBurn per controllare HEXA, è necessario scaricare la versione ufficiale del software LightBurn. Poiché LightBurn è un software di terze parti, FLUX non può essere ritenuta responsabile per eventuali danni causati dal suo utilizzo.

Il firmware di HEXA è stato sottoposto a numerosi test, tuttavia è possibile che alcune funzioni del software LightBurn non siano compatibili con la macchina. In caso di errori dovuti all'incompatibilità, si prega di seguire le istruzioni nel link sottostante per segnalare correttamente il problema al rivenditore locale o all'assistenza FLUX. [Contatta l'assistenza clienti]

Prima di iniziare

1. Aggiornare il firmware alla versione v4.2.1 o successiva.

- Selezionare l'opzione "MACHINE → Update to l'opzione latest Firmware" sul pannello di HEXA.
- È anche possibile aggiornare il firmware tramite Beam Studio
Scaricare il firmware dal sito web ufficiale. Quindi fare clic su "Machine→ Update Firmware". Successivamente, aggiornare il firmware della macchina alla versione selezionata scegliendo il file del firmware sul computer.

2. Scaricare questo file di configurazione: HEXA_Preset

Nota: Il file di configurazione fornito contiene le impostazioni GCode e lavelocità di trasmissiones. Se non si utilizza il file di configurazione, configurarle separatamente nelle "Impostazioni del dispositivo". (Per ulteriori informazioni, consultare questo articolo )

3. Scaricare e installare il driver.

Per l'installazione del driver, consultare il seguente articolo: Cavo Bridge LightBurn - Installazione del driver

Impostazioni di LightBurn

Per scaricare LightBurn, clicca qui.

1. Apri LightBurn e fai clic su "Dispositivi" nella scheda Laser .

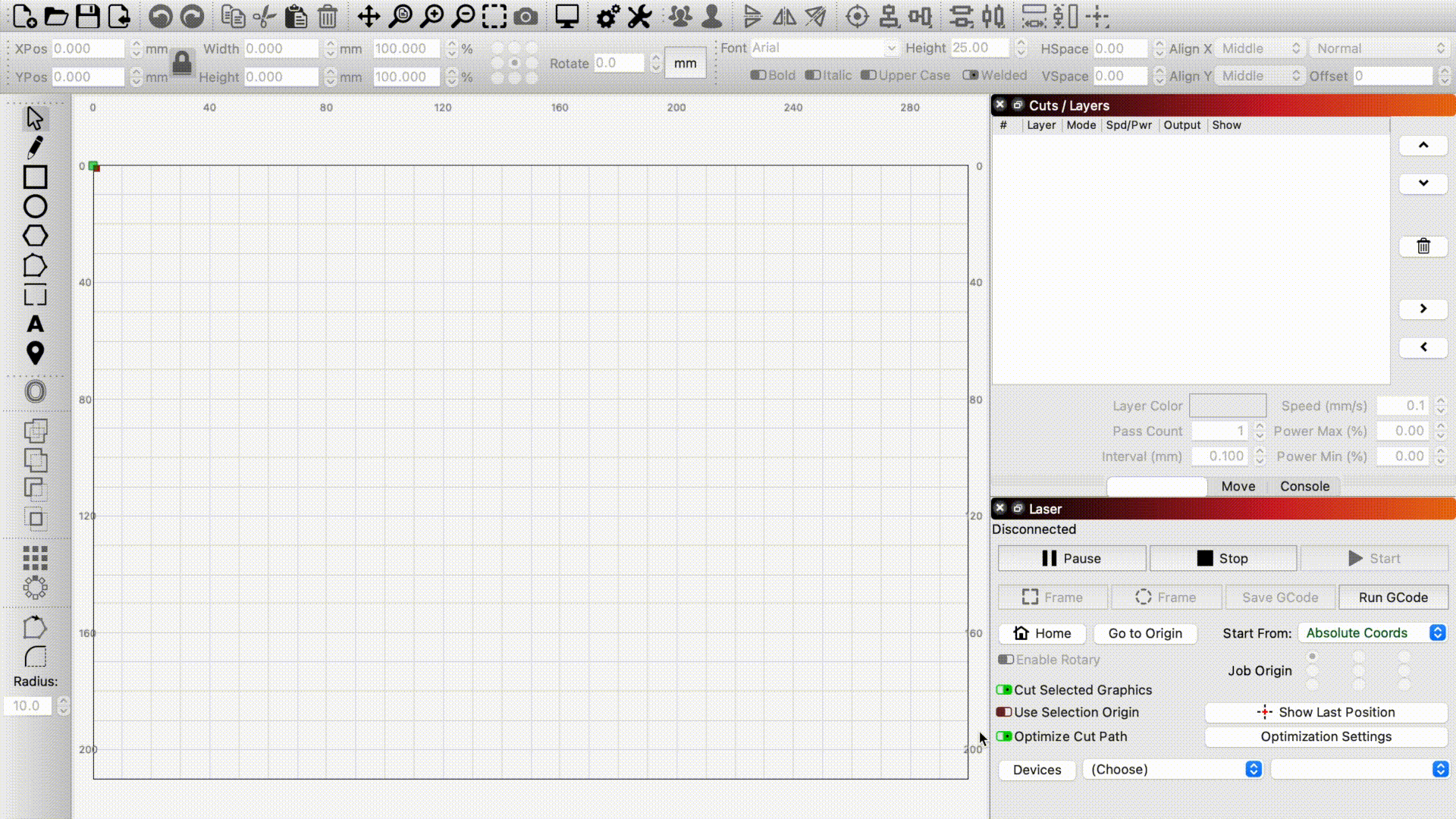

2. Fai clic su "Importa" per importare il file HEXA_Preset che hai scaricato.

3. Le seguenti informazioni sul dispositivo verranno visualizzate una volta che il file è stato importato con successo.

Collega il computer alla macchina con il cavo LightBurn Bridge.

1. Inserisci il cavo LightBurn nella porta USB sul lato della macchina.

（L'icona USB apparirà nell'angolo in alto a destra del pannello della macchina per indicare che è stata stabilita una connessione corretta.)

2. Inserisci l'altra estremità del cavo LightBurn Bridge nel computer.

3. Seleziona il nome corretto della porta USB. La scelta della porta sbagliata comporterà un errore di connessione. Potrebbe essere necessario provare porte diverse. Se la connessione ha successo, le seguenti informazioni appariranno nella scheda Console.

Test di homing

Se il computer è connesso correttamente alla macchina, la macchina inizierà automaticamente l'homing. In caso contrario, fai clic sul pulsante home per verificare se la funzione di homing funziona.

Avvio dell'operazione

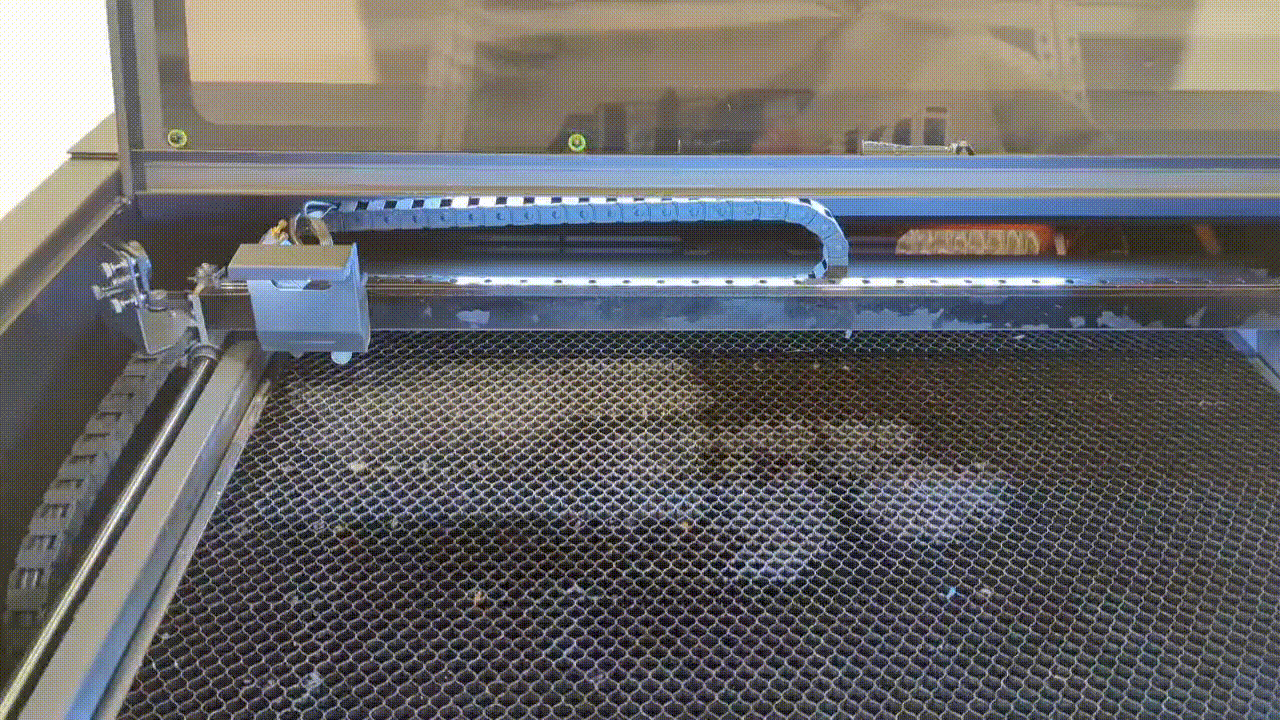

1. Posiziona il materialee all'interno della macchina

2. Messa a fuoco

- Fai clic sul pulsante "Stop" nel pannello "Laser" per rilasciare il motore.

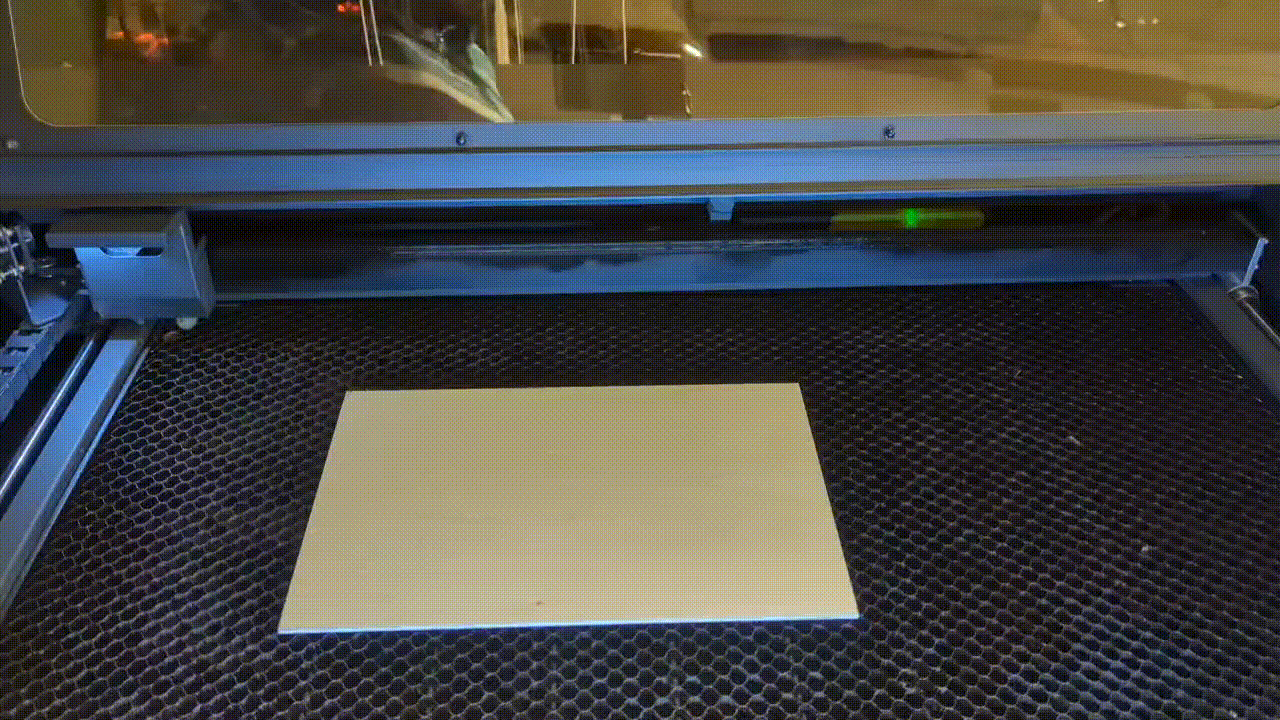

- Spostare la testa laser sopra il materialee.

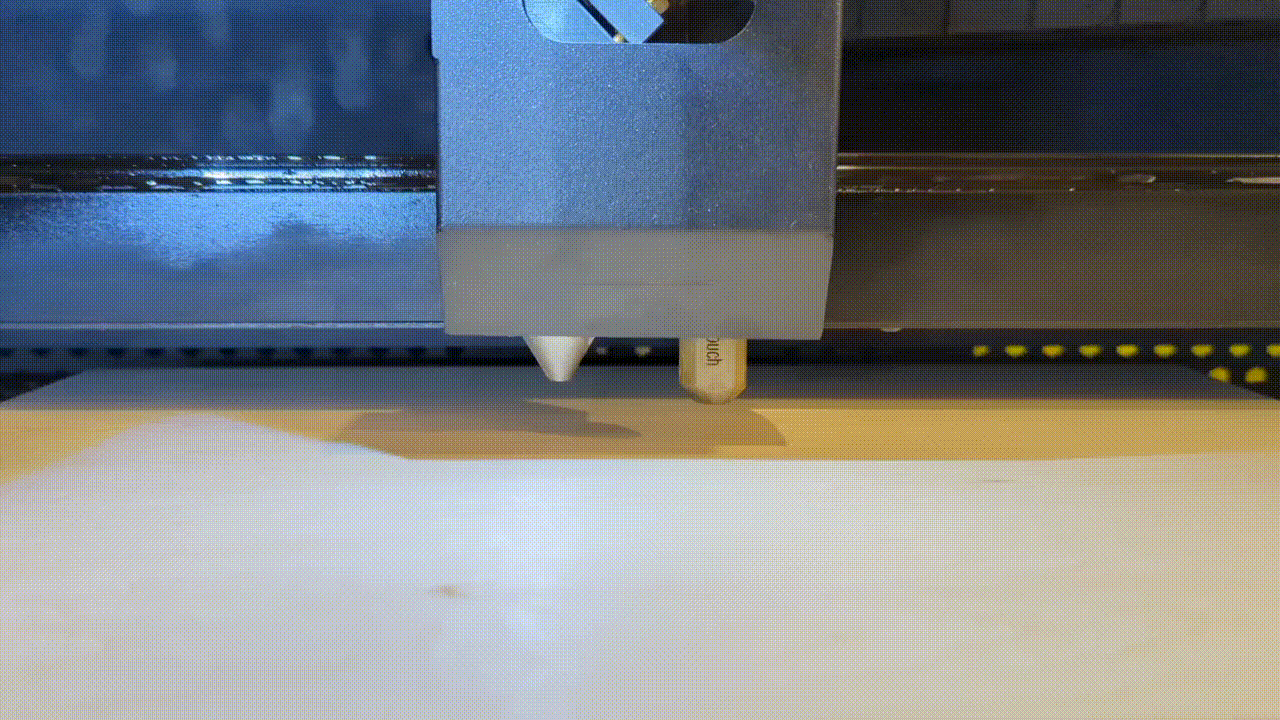

- Premere due volte il pulsante "AF" per avviare l'autofocus.

(Assicurarsi che la distanza focale sia impostata correttamente prima di ogni operazione di incisione/taglio.)

Attenzione: Assicurarsi che la macchina rilasci automaticamente il motore entro 3 minuti dall'avvio del controllo di LightBurn. Se il motore rimane bloccato per un periodo prolungato, potrebbe danneggiare la macchina. (Fare clic sul pulsante "Stop" nel pannello "Laser" pannello per rilasciare il motore)

3. Importare un file in LightBurn

Fare clic sull'icona sopra per importare il file o trascinare e rilasciare il file direttamente nell'area di lavoro.

4. Impostare i parametri

Fare clic su un pattern o livello e impostare i parametri nell'angolo in basso a destra della sezione Cuts/Layers .

5. Attivare l'effetto "Overscanning"

- Se il livello è impostato su "Fill, Fill + line, Image o Offset Fill" si consiglia di attivare la funzione "Overscanning" .

- Fare doppio clic su un livello per accedere al "Cut Impostaziones Editor". Attivare l'effetto Overscanning e inserire la percentuale.

Nota:

• Le impostazioni dei parametri variano in base alla velocità e al materialee. Consultare le "Impostazioni consigliate per i parametri dei materialei" alla fine di questo articolo.
• Dopo aver perso il controllo del motore, se la testa laser è stata spostata, ricordarsi di premere "Home" per reimpostare la posizione prima di avviare il lavoro. In caso contrario, c'è il rischio di collisione.

6. Impostare la posizione di partenza

Selezionare "Coordinate assolute" nel menu a tendina "Inizia da" nella scheda Laser .

Nota: Il funzionamento delle "Coordinate assolute" è molto simile a Beam Studio, quindi lo consigliamo vivamente agli utenti con esperienza con Beam Studio.

Coordinate assolute

La finestra di modifica principale rappresenta l'area di lavoro della tua macchina. Qualsiasi elemento posizionato in quest'area verrà tagliato nella posizione corrispondente sulla macchina.

7. Fai clic su "\" nel pannello Laser.Home8. Seleziona il modello che desideri visualizzare in anteprima e fai clic su

Dopo aver perso il controllo del motore, se la testa laser è stata spostata, ricordarsi di premere "Home" per reimpostare la posizione prima di avviare il lavoro. In caso contrario, c'è il rischio di collisione.

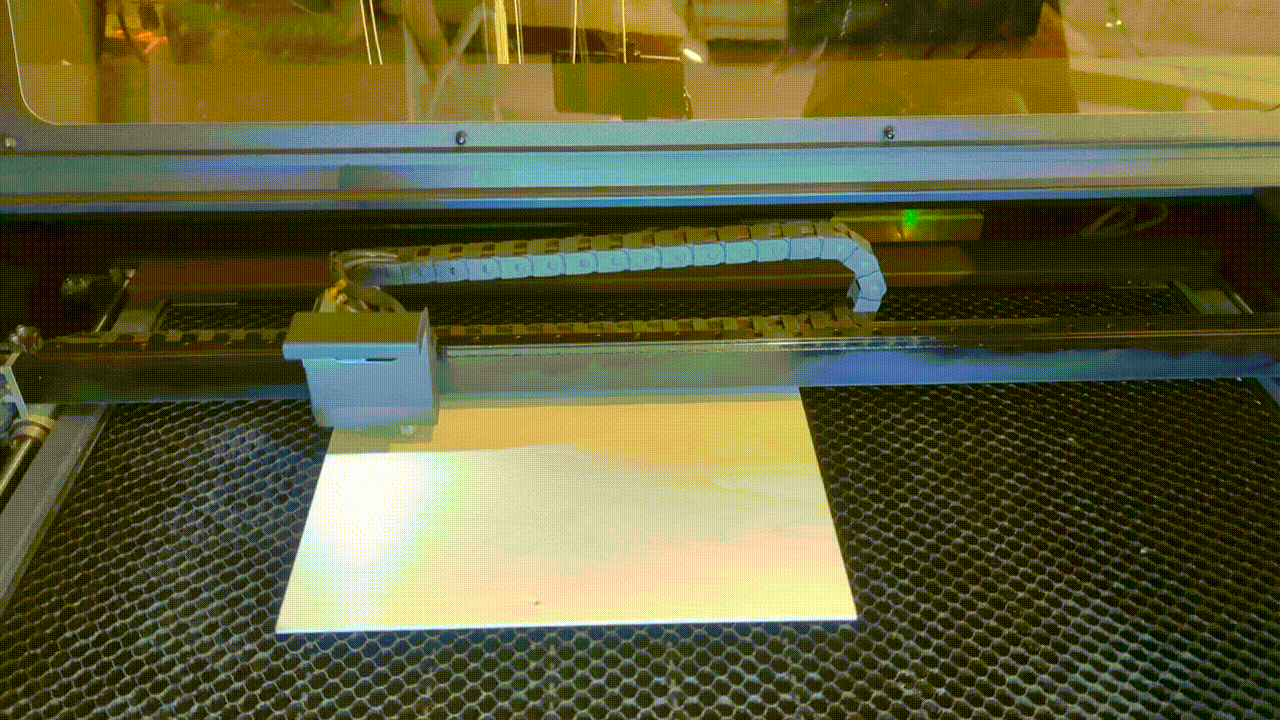

"Cornice" per verificare se il modello verrà inciso nella posizione prevista. 9. Chiudi lo sportello

10. Fai clic su Home e invia il lavoro

Seleziona l'immagine e fai clic sul

pulsante "Avvia" per inviare il lavoro. nella scheda Laser La rimozione del cavo durante l'esecuzione del progetto interromperà l'operazione. Assicurati che il cavo sia saldamente collegato durante l'esecuzione del lavoro.

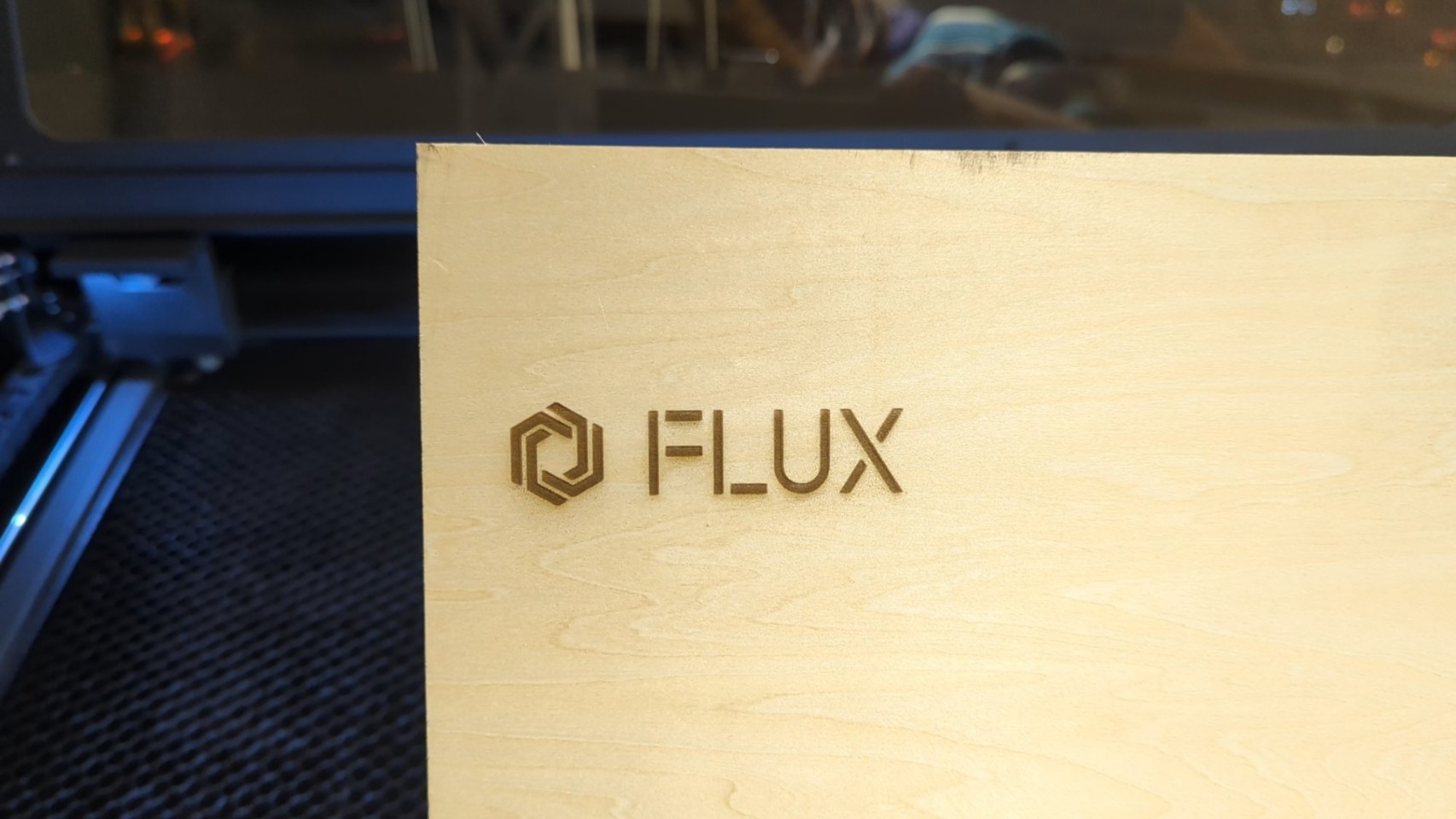

Nota: 11. Risultati dell'incisione

Nota: Se il risultato dell'incisione è sfocato, poco chiaro o di colore tenue, verifica che la testa del laser sia messa a fuoco correttamente.

Oltre alle Coordinate assolute, ci sono altre opzioni

Oltre alle Coordinate assolute, ci sono altre opzioni

per indicare a LightBurn come posizionare il modello all'interno dell'area di lavoro della macchina. Posizione corrente

Posizione attuale

Il lavoro taglia/incide in base alla posizione attuale della testa laser.

Origine del lavoro

Impostazione "Origine del lavoro" indicherà a LightBurn come posizionare il lavoro rispetto al laser.

(L'indicatore verde "Origine del lavoro" visualizzato nella finestra di modifica principale si sposterà quando si modificano le impostazioni.)

Oltre alle Coordinate assolute, ci sono altre opzioni

Impostazioni consigliate per i parametri del materialee

HEXA

Oltre alle Coordinate assolute, ci sono altre opzioni

Incisione Rotativa

Si prega di consultare l'articolo seguente in base alla versione del modulo rotativo.

Cavo Bridge LightBurn - Modulo Rotativo HEXA 1.0

Cavo Bridge LightBurn - Modulo Rotativo HEXA 2.0
