4-10 光路調整

1. Beam Studioのデフォルトの出力と速度設定で材料を切断できない。
2. 特定の領域の彫刻パターンが他の領域より薄いまたは濃い、あるいは特定の方向に向かって薄くなったり濃くなったりするなど、彫刻結果が不均一である。
3. 切断後、材料の切断面が垂直でない。

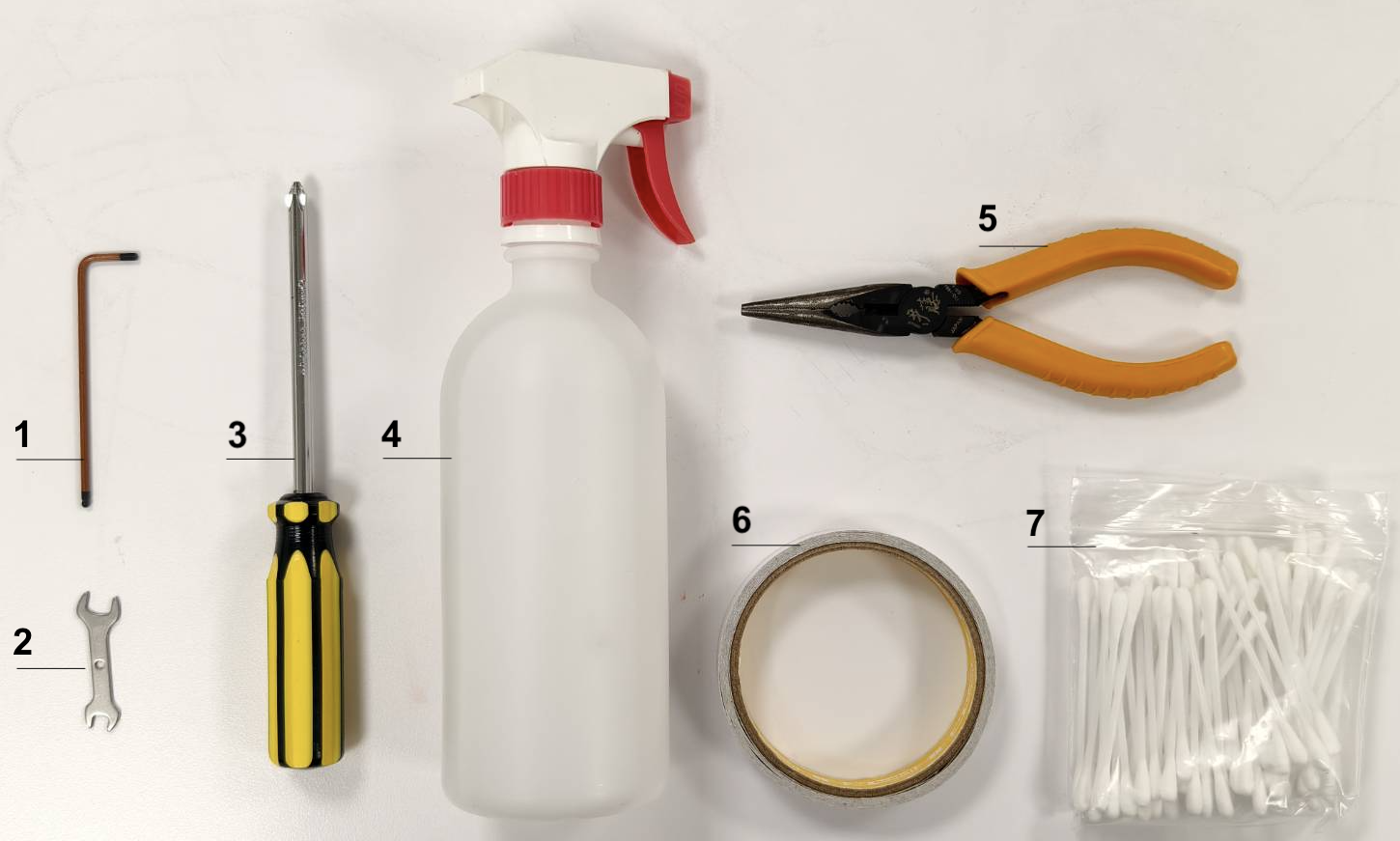

1. 2.5mmの六角レンチ
2. 両口スパナ
3. プラスドライバー
4. 消毒スプレー / アルコールスプレー
5. ペンチ
6. 両面テープ
7. 綿棒

具体的な手順：

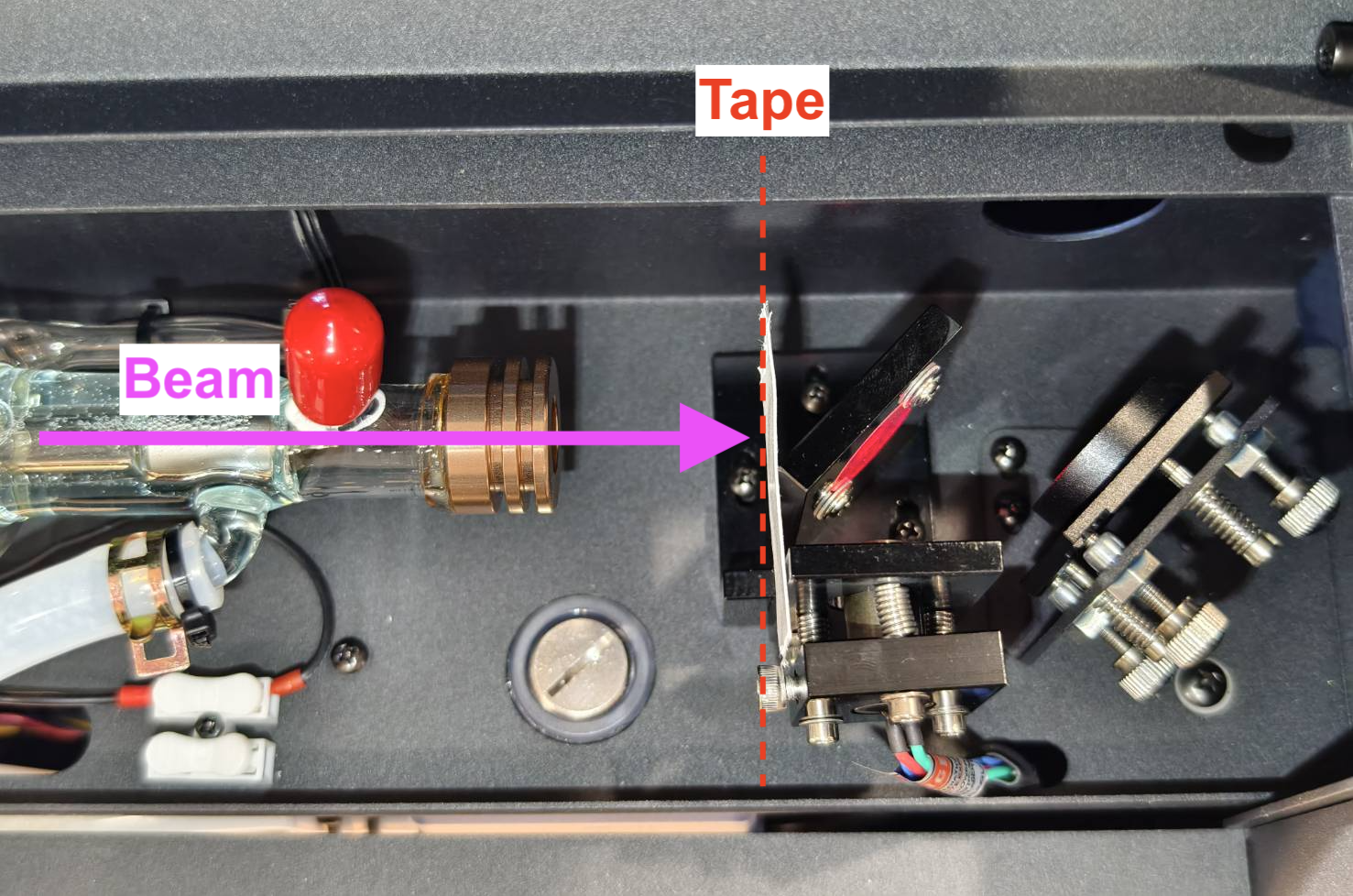

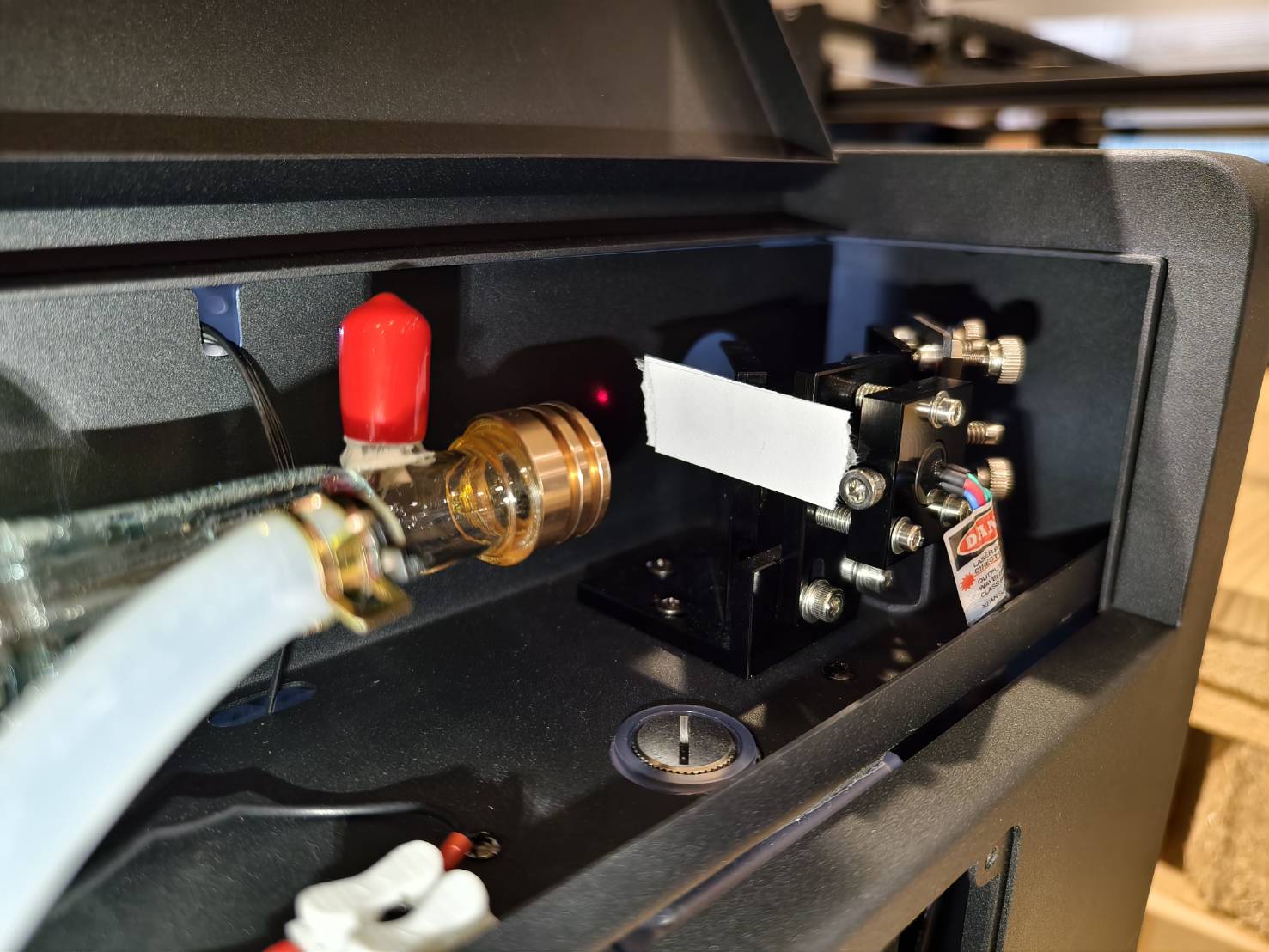

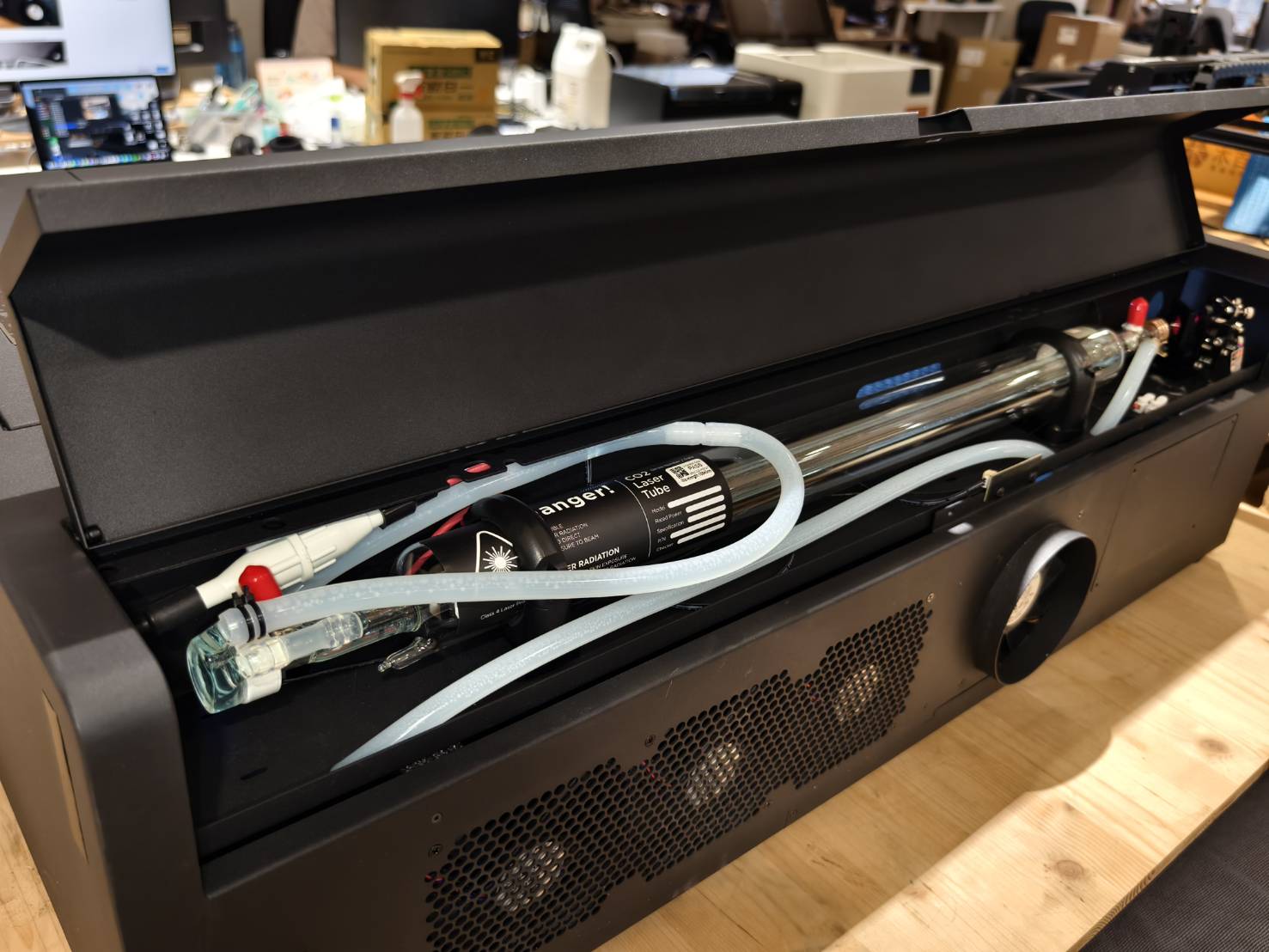

• 赤色光発光部にテープを貼り、ビームに対して90度の角度になるようにします。





• 背面カバーを閉じて、5回パルスを発生させます。



• 実演



• 結果を確認します。


  テープ結果の例
  良好な例 - 円形で強い	不良な例 - 弱い、中空、または円形でない

• 結果が良好な場合 >> ステップ7

• 結果が不良、またはマークがない場合 >> カスタマーサポートにお問い合わせください
  • 考えられる原因：
    • レーザーチューブが故障しており、交換が必要です。
    • レーザー電源が故障しており、交換が必要です。


1. ドアを開けてください。
2. 第3ミラー入口に2層の両面テープを貼り付けてください。
3. 制御モードに入り、モーターを緩めてください。
4. レーザーヘッドを右下隅に移動させてください。
5. 赤色レーザーが点灯していることを確認してください。
6. ドアを閉めてください。
7. 3回パルスを発生させてください。
8. 赤色レーザードットと焼き跡が重なっているか確認してください。

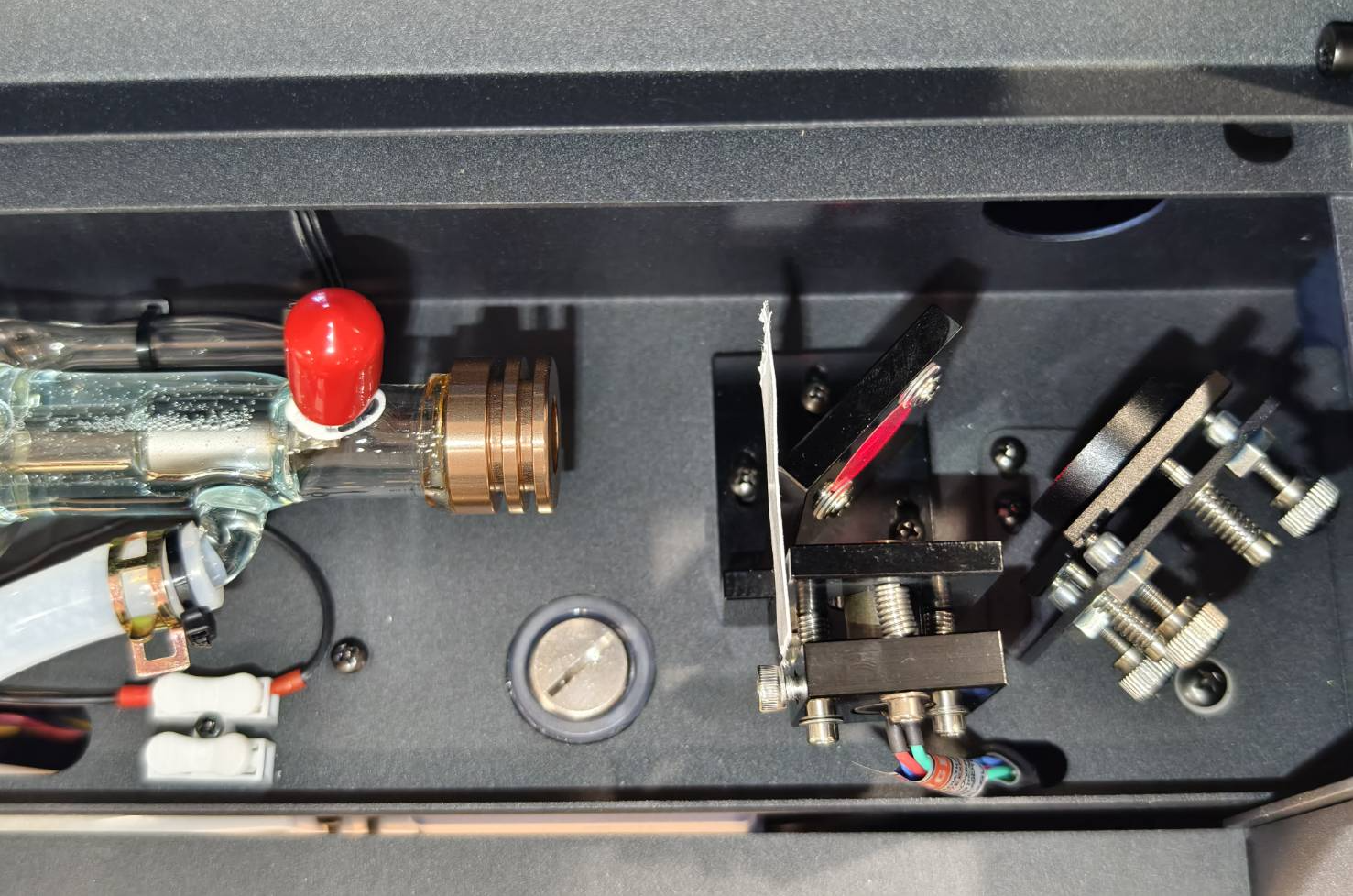

9. 必要に応じて赤色レーザーを調整してください。

手順の概要：

具体的な手順：

1. テープを取り外し、第2ミラーに新しい2層の両面テープを貼り付けてください。
2. レーザーヘッドを左上隅に移動させてください。
3. ドアを閉じて、3回パルスを発生させてください。
4. 赤色レーザーと焼き跡が重なっているかどうかを目視で確認してください。

良好な例 - 重なっている

不良な例 - 重なっていない

• 良好な結果 - 重なっている >> ステップ9

• 不適切な結果 - 重なっていない >> ステップ8.1

• 第1ミラーには3つのネジがあり、それらを時計回りまたは反時計回りに回転させると、ビームの経路が変わります。つまり、 赤色レーザードットの位置が変化します。


• ナットの適切な緩め方を以下に示します：

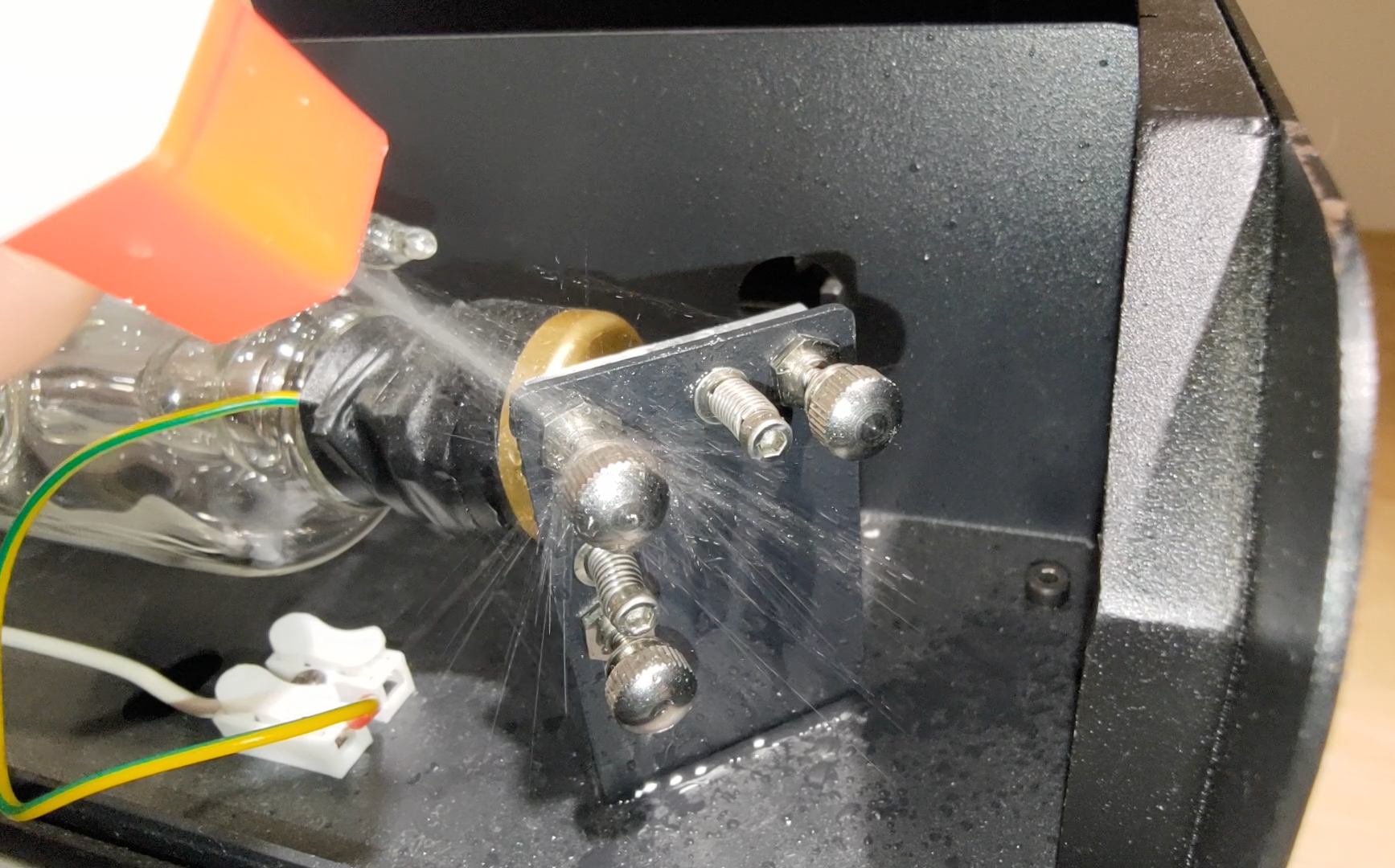

  まず、ナットにアルコールを吹きかけてゲルや接着剤を溶かし、数秒待ちます。

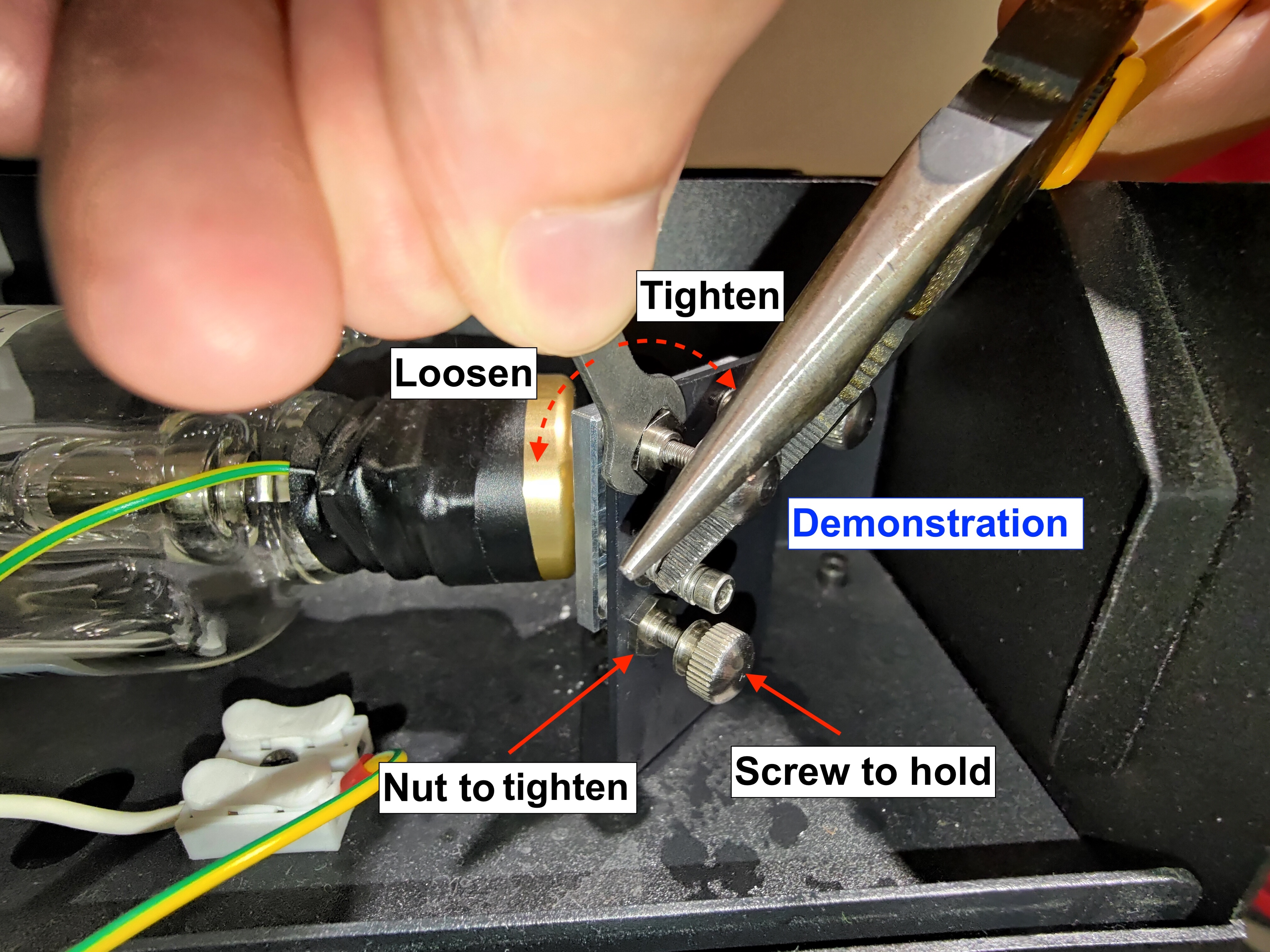

• 次に、ペンチでネジを固定し、ダブルヘッドレンチを使用してナットを 反時計回りに回して.



• 実演
  （注：動画内のネジは撮影前に緩められています。）


• 赤色レーザードットの位置を確認し、調整するネジと その回転方向を特定します。
  以下の画像を参照し、赤色レーザードットの位置に最も近い番号を見つけてください：



• #1の場合：
  赤色レーザードットを最初のドットと重なるように右下に移動させる必要があります
  左上のネジを時計回りに回転させます以下の写真をご参照ください。




  #2の場合：
  赤いレーザードットを真下に移動させ、最初のドットと重ね合わせる必要があります。
  左下のネジを反時計回りに回す必要があります以下の写真をご参照ください。





  #3の場合：
  赤いレーザードットをまず下に、次に左に移動させて、最初のドットと重ね合わせる必要があります。
  左下のネジを反時計回りに回して、ドットを下に移動させます.
  右上のネジを時計回りに回して、ドットを左に移動させます。
  以下の写真をご参照ください。




  #4の場合：
  赤いレーザードットを右に移動させ、最初のドットと重ね合わせる必要があります。
  右上のネジを反時計回りに回す必要があります以下の写真をご参照ください。





  #5の場合：
  赤いレーザードットを左に移動させ、最初のドットと重ね合わせる必要があります。
  右上のネジを時計回りに回す必要があります以下の写真をご参照ください。





  #6の場合：
  赤いレーザードットをまず右に、次に上に移動させて、最初のドットと重ね合わせる必要があります。
  右上のネジを反時計回りに回して、ドットを右に移動させます。
  左下のネジを時計回りに回して、ドットを上に移動させます.
  以下の写真をご参照ください。




  #7の場合：
  赤いレーザードットを真上に移動させ、最初のドットと重なるようにする必要があります。
  左下のネジを時計回りに回す必要があります。以下の写真をご参照ください。




  #8の場合：
  赤いレーザードットを左上に移動させ、最初のドットと重なるようにする必要があります。
  左上のネジを反時計回りに回す必要があります。以下の写真をご参照ください。



• ネジを調整した後、ナットを時計回りに回して締めてください。 時計回り.

手順の概要：

具体的な手順：

1. テープを取り外し、第3ミラーの入口に新しい2層の両面テープを貼り付けてください。
2. レーザーヘッドを左側中央に移動させてください。
3. ドアを閉じて、3回パルスを発生させてください。
4. 赤色レーザーと焼き跡が重なっているかどうかを目視で確認してください。

良好な例 - 重なっている

不良な例 - 重なっていない

• 良好な結果 - 重なっている >> ステップ10

• 不適切な結果 - 重なっていない >> ステップ9.1

• 第2ミラーには3つのネジがあり、それらを時計回りまたは反時計回りに回すことでビームの経路が変わります。 赤色レーザードットの位置が変化します。


• ナットを適切に緩める方法を習得してください。

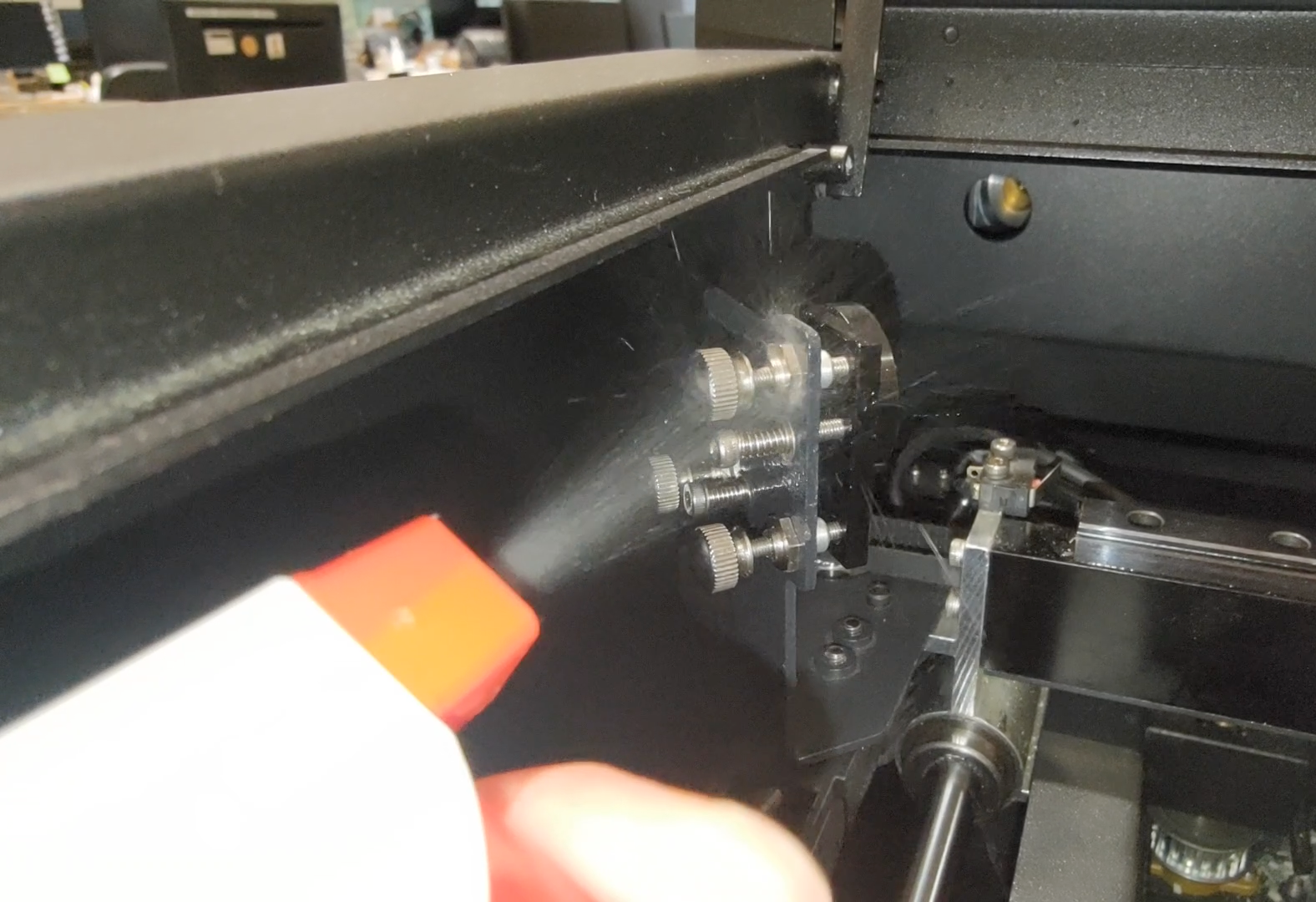

  まず、ナットにアルコールを吹きかけてゲルや接着剤を溶かし、数秒待ちます。

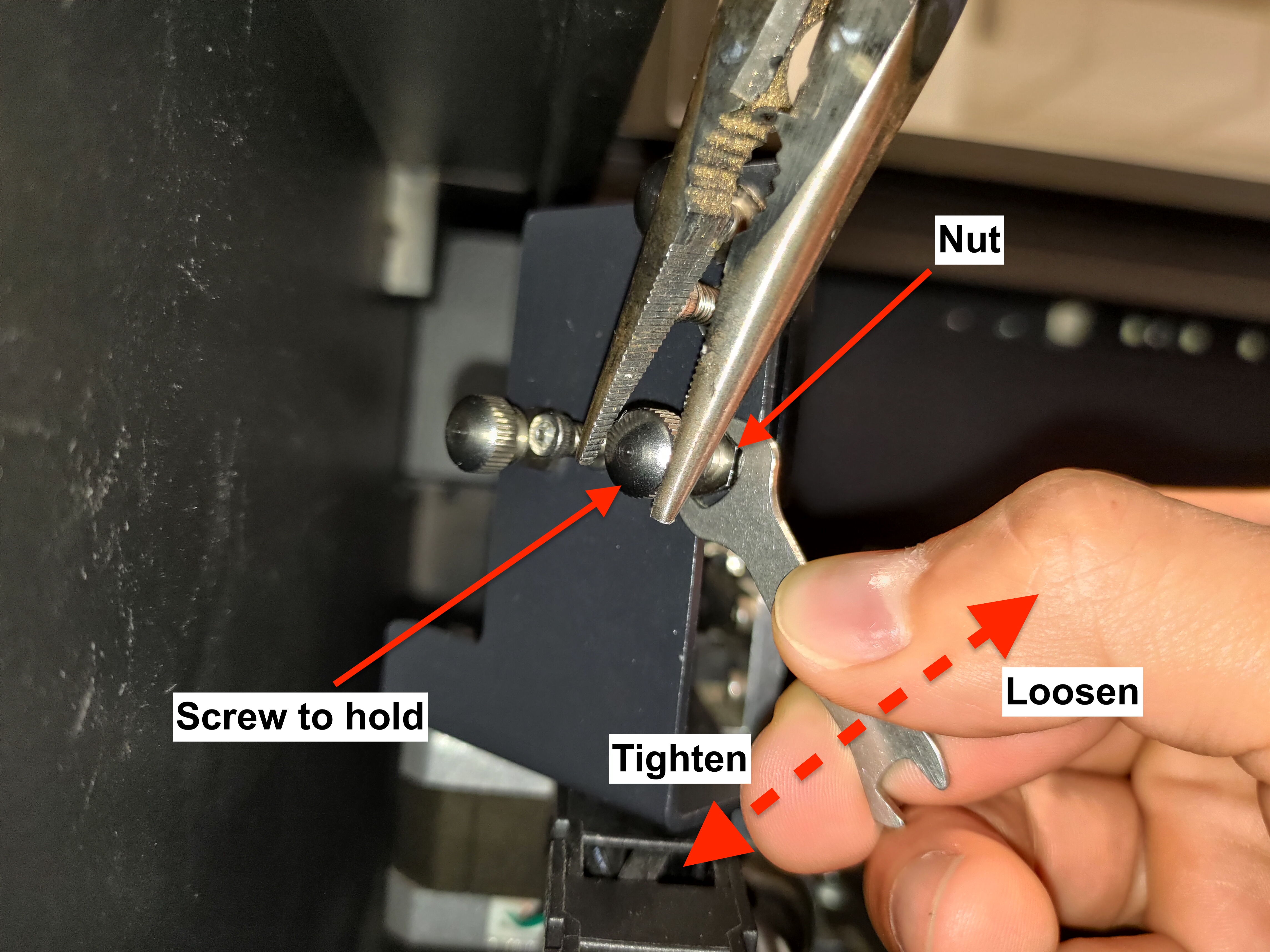

• 次に、ペンチでネジを固定し、 緩める ダブルヘッドレンチでナットを 反時計回りに回して.





• 実演
  （注：動画内のネジは撮影前に緩められています。）


• 赤色レーザードットの位置を確認し、調整するネジと その回転方向を特定します。
  下の写真を参照し、赤いレーザードットの位置に最も近い番号を特定してください。




• #1の場合：
  赤いレーザードットを右下に移動させ、最初のドットと重ねる必要があります。
  右下のネジを反時計回りに回転させてください。.
  以下の写真をご参照ください。





  #2の場合：
  赤いレーザードットを真下に移動させ、最初のドットと重ねる必要があります。
  右上のネジを時計回りに回す必要があります以下の写真をご参照ください。





  #3の場合：
  赤いレーザードットをまず下に、次に左に移動させて、最初のドットと重ね合わせる必要があります。
  ドットを下に移動させるには、右上のネジを時計回りに回転させてください。
  ドットを左に移動させるには、左下のネジを反時計回りに回転させてください。.
  以下の写真をご参照ください。





  #4の場合：
  赤いレーザードットを右に移動させ、最初のドットと重ね合わせる必要があります。
  左下のネジを時計回りに回す必要があります。以下の写真をご参照ください。




  #5の場合：
  日本語ローカライゼーションJSONの改善版: 赤いレーザー ドットを最初のドットと重ねるために左に移動させる必要があります。
  左下のネジを反時計回りに回す必要があります.
  以下の写真をご参照ください。





  #6の場合：
  日本語ローカライゼーションJSONの改善版: 赤いレーザー ドットを最初に右に移動させ、その後上に移動させて最初のドットと重ねる必要があります。
  ドットを右に移動させるには、左下のネジを時計回りに回転させてください。
  ドットを上に移動させるには、右上のネジを反時計回りに回転させてください。
  以下の写真をご参照ください。





  #7の場合：
  赤いレーザードットを真上に移動させ、最初のドットと重なるようにする必要があります。
  右上のネジを反時計回りに回す必要があります以下の写真をご参照ください。





  #8の場合：
  赤いレーザードットを左上に移動させ、最初のドットと重なるようにする必要があります。
  右下のネジを時計回りに回転させてください。以下の写真をご参照ください。





• ネジの調整後、 締めて ナットを回して 時計回り.



• を使用してください リンク をクリックしてファイルをダウンロードし、3mmの透明アクリルを使用して彫刻と切断を行ってください。



• 下の写真のように、ツールの円が入口と一致します。

• 機械がベッドのどの部分も切断できない場合、一時的な調整ツールを作成する必要があります。
  透明テープを使用し、粘着面を内側に折り曲げてください。
  下の写真のように2本の線を描きます。



• テープ上の線の交点が、円形開口部の中心となります。
  （下の写真の赤い点のように2つの印を付け、テープ上の線を合わせることをお勧めします。）


• ツールが完成したら、レーザーヘッドを中央に移動させます。



• ツールを使用して垂直線を確認します。
  ツールの円または点を開口部に合わせ、赤いレーザードットの位置を確認します。


  アクリル
  正しい例		誤った例




  テープ
  正しい - 中心	誤り - 中心ではない

• 正しい結果 >> ステップ11

• 誤った結果 >> ステップ10.1

• これらの4本のネジを少し緩めます。取り外したり、過度に緩めたりしないでください。


  • ネジを緩めた後、ヘッドを前後に動かすことができるようになります。
    • 前方へ押す:



    • 後方へ引く:



• ヘッドを移動した後は、ネジを締め直してください。



• Beam Studioで カメラキャリブレーション を実行してください。
  （これは、すべての光路調整が完了した後の最終ステップとして行うことができます。）


• レーザーヘッドを中央に移動します。



• ツールを使用して水平ラインを確認します。
  ツールの円または点を開口部に合わせ、赤いレーザードットの位置を確認します。


  アクリル
  正しい - 中心		許容範囲 - 上部	不適切 - 下部




  テープ
  正しい - 中心	許容範囲 - 上部	不適切 - 下部

• 良好または許容範囲内の結果 >> ステップ12

• 誤った結果 >> カスタマーサポートにお問い合わせください
  • 考えられる原因:
    • レーザービームの角度が大きく外れているため、調整または交換が必要です。

• レーザーヘッドをベッドの中央に移動し、ノズル先端の下に紙を置きます。
  ベッドを上下させて、紙とノズル先端の間の距離を約5mmから10mmに調整します。



• 下の写真のように、集光された赤いレーザードットまたは赤い光が見えるか確認してください。



  良好な結果 - 中央	不良な結果 - ドットなし	不良な結果 - 中央外

• 正しい結果 >> ステップ13

• 誤った結果 >> ステップ12.1

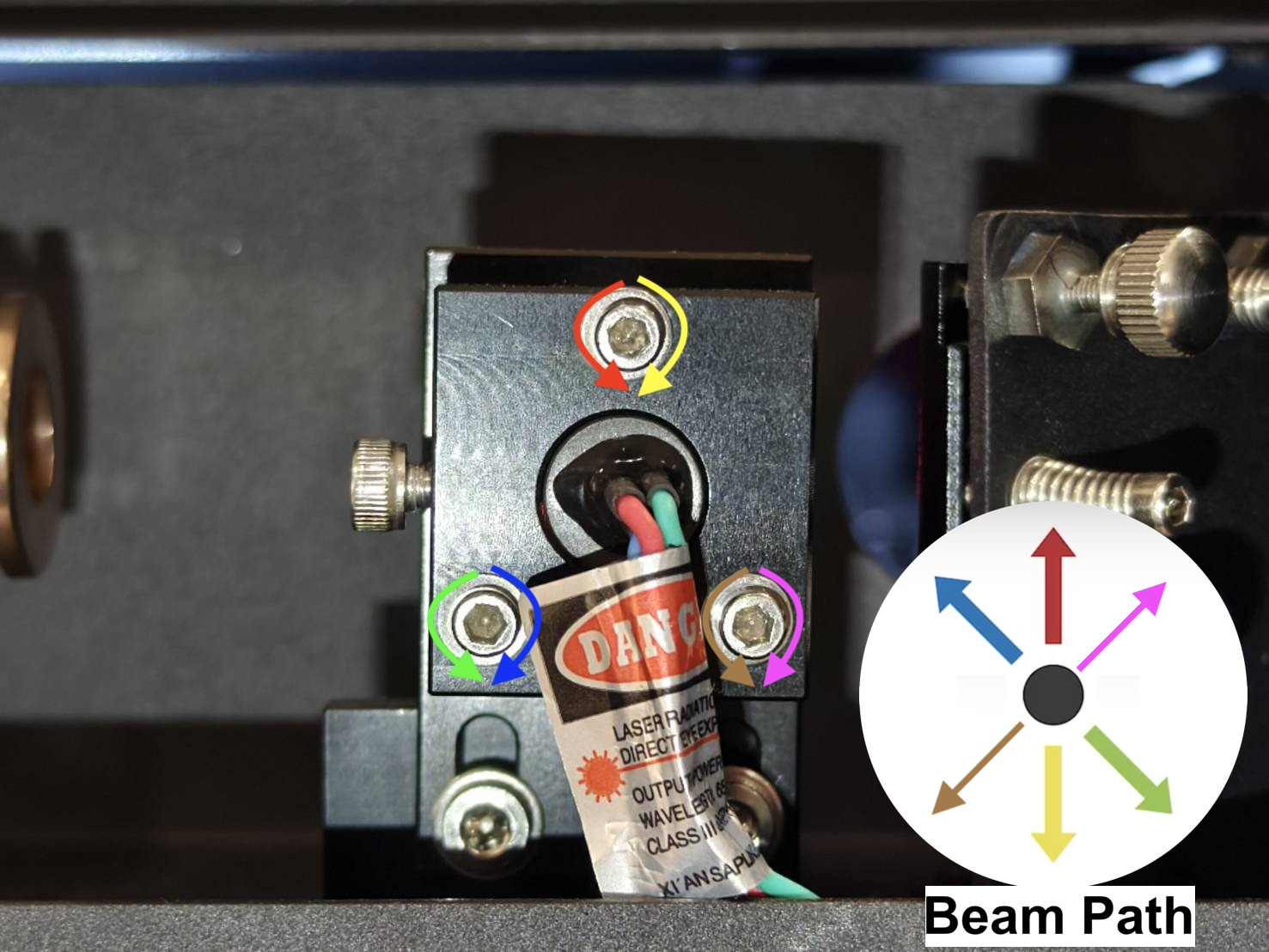

• このステップでは、第3ミラーからベッドまでの 垂直光路 を調整する方法を説明します。 第3ミラーのネジを調整します。
  第3ミラーには3つのネジがあり、これらを時計回りまたは反時計回りに回すと、垂直ビームパスが変更され、テープ上の小さなドットの位置が変わります。



• ナットを適切に緩める方法を習得してください。
  ペンチでネジを固定し、両口スパナを反時計回りに回してナットを緩めます。


• レーザードットの位置はどのように判断しますか？
  集光ドットが見えない場合、強い領域がドットの位置を示す赤い光が見えます。


  例

  写真で指摘されているように、光が強いため、ドットは左下の位置にあるはずです。

  ドットを中央に移動するには、ドットを上と右に動かす必要があるため、右上のネジを時計回りに回すことをお勧めします。

  実演

• ネジの調整後、 締めて ナットを回して 時計回り.


• 調整は問題なく完了しました >> ステップ13

• どのように調整しても、ドットが表示されないか、中央に配置できない場合 >>
  • リンクを使用して詳細な調整を行ってください。
    >> 詳細な光路調整
  • 調整後、この記事の ステップ12.1 に戻り、赤いドットの調整を試みてください。

• レーザーヘッドをベッドの右下隅に移動し、ノズル先端の下に紙を置きます。
  ベッドを上下させて、紙とノズル先端の間の距離を約5mmから10mmに調整します。



• 下の写真のように、集光された赤いレーザードットまたは赤い光が見えるか確認してください。



  良好な結果 - 中央	不良な結果 - ドットなし	不良な結果 - 中央外

• 正しい結果 >> ステップ14

• 誤った結果 >> ステップ13.1

• このステップでは、第3ミラーからベッドまでの 垂直光路 を調整する方法を説明します。 第3ミラーのネジを調整します。
  第3ミラーには3つのネジがあり、これらを時計回りまたは反時計回りに回すと、垂直ビームパスが変更され、テープ上の小さなドットの位置が変わります。



• ナットを適切に緩める方法を習得してください。
  ペンチでネジを固定し、両口スパナを反時計回りに回してナットを緩めます。


• レーザードットの位置はどのように判断しますか？
  集光されたドットが見えない場合、赤い光が見えます。光が強い領域がドットの位置を示しています。


  例

  写真で示されているように、光が強い部分があり、それはドットが左下の位置にあることを示しています。

  ドットを中央に移動するには、ドットを上と右に動かす必要があるため、右上のネジを時計回りに回すことをお勧めします。

  実演

• ネジの調整後、 締めて ナットを回して 時計回り.



• 調整は問題なく完了しました >> ステップ14

• どのように調整しても、ドットが表示されないか、中央に配置できない場合 >>
  • に戻り、 ステップ12.1 ドットがベッドの中央に配置されていることを確認してください。
  • 調整後、直接 ステップ14.

ステップの概要 - 中央

• を配置します 一層のテープ ノズル先端に貼り、レーザーヘッドをベッド中央に移動させ、ドアを閉めてから、 1回パルス照射します.



• 実演



• テープを剥がし、ドットが円形かどうかを確認します。
  • 良好な例 - 中心にあり、円形:


  • 許容可能な例 - 円形だが、中心からわずかにずれている:

  • 不良な例 - 円形でない:




• 良好または許容範囲内の結果 >> ステップ15

• 誤った結果 >> ステップ14.1

• 焼けたドットが全くない >> 詳細な光路調整
  • 高度な調整が完了したら、 ステップ14 に戻ってドットを再度確認します。

• 垂直ドットの位置を特定し、ねじとその その回転方向を特定します。 まず、ドットが移動可能な全領域を把握する必要があります。
  これは実際にノズル先端と同じ領域です。テープに押された跡がその領域を示しています。


• 次に、垂直ドットの位置に近い番号を見つけてください。 垂直 ドットの位置に類似した番号を見つけます。
• 概略図:
• ナットの適切な緩め方を以下に示します：
  ペンチでネジを固定し、両口スパナを反時計回りに回してナットを緩めます。



• ネジの調整が完了したら、新しいテープを貼り、再度パルスを発生させてドットの位置を確認してください。



• 作業手順のデモンストレーション:


• この方法が難しい場合は、赤いドットを使って実際のCO2レーザーの経路のおおよその位置を確認し、パルスを発生させることができます。



• ネジの調整後、 締めて ナットを回して 時計回り.


手順の概要 - 右下

• を配置します 一層のテープ ノズル先端を使用して、レーザーヘッドをベッドの右下隅に移動し、ドアを閉めてから、 1回パルス照射します.



• 実演



• テープを剥がし、ドットが円形かどうかを確認します。
  • 良好な例 - 中心にあり、円形:


  • 許容可能な例 - 円形だが、中心からわずかにずれている:

  • 不良な例 - 円形でない:




• 良好または許容範囲内の結果 >> 作業は完了です！完了しました！（ヘッドを調整した場合は、 ステップ10.1、カメラキャリブレーションを 必ず 実施してください)

• 誤った結果 >> ステップ15.1

• 焼けたドットが全くない >> 詳細な光路調整
  • 高度な調整が完了したら、 ステップ14 に戻ってドットを再度確認します。

• 垂直ドットの位置を特定し、ねじとその その回転方向を特定します。 まず、ドットが移動可能な全領域を把握する必要があります。
  これは実際にノズル先端と同じ領域です。テープに押された跡がその領域を示しています。


• 次に、垂直ドットの位置に近い番号を見つけてください。 垂直 ドットの位置に類似した番号を見つけます。
• 概略図:
• ナットの適切な緩め方を以下に示します：
  ペンチでネジを固定し、両口スパナを反時計回りに回してナットを緩めます。



• ネジの調整が完了したら、新しいテープを貼り、再度パルスを発生させてドットの位置を確認してください。



• 作業手順のデモンストレーション:



• この方法が難しい場合は、赤いドットを使って実際のCO2レーザーの経路のおおよその位置を確認し、パルスを発生させることができます。



• ネジの調整後、 締めて ナットを回して 時計回り.


• 調整は問題なく完了しました >> ステップ14 （中心ドットの再確認）

• 中心ドットと右下を同時に中央に合わせることはできません >>
  焼き跡のあるテープの回収（ステップ16）

• 第1ミラーのマークを取得します。
  赤色光の発光部に2層テープを貼り、ビームに対して90度の角度を保ちながら5回パルスを発生させます。



• 結果を紙に貼り付け、位置を記録します。


• 第1ミラーから第2ミラーまでのマークを取得します。
  第2ミラーに2層テープを貼り、ビームに対して90度の角度を保ちながら、左上隅に3回、左下隅に3回パルスを発生させます。



• 結果を紙に貼り付け、位置を記録します。


• 第2ミラーから第3ミラー入口までのマークを取得します。
  第3ミラーに2層テープを貼り、ビームに対して90度の角度を保ちながら、左中央に3回、右中央に3回パルスを発生させます。



• 結果を紙に貼り付け、位置を記録します。


• ノズル先端の中心マークを取得します。
  を配置します 1層 ノズル先端にテープを貼り、レーザーヘッドをベッド中央に移動させ、1回パルスを発生させます。



• 結果を紙に貼り付け、位置を記録します。


• 右下のノズル先端マークを取得します。
  を配置します 1層 ノズル先端にテープを貼り、レーザーヘッドをベッドの右下隅に移動させ、1回パルスを発生させます。



• 結果を紙に貼り付け、位置を記録します。


• 左上から右上にかけて、第2ミラーから第3ミラー入口までのマークを取得します。
  第3ミラーに2層テープを貼り、ビームに対して90度の角度を保ちながら、左上側に3回、右上側に3回パルスを発生させます。



• 結果を紙に貼り付け、位置を記録します。


• 左下から右下にかけて、第2ミラーから第3ミラー入口までのマークを取得します。
  第3ミラーに2層テープを貼り、ビームに対して90度の角度を保ちながら、左下側に3回、右下側に3回パルスを発生させます。



• 結果を紙に貼り付け、位置を記録します。


• 最後に、ノズル先端の点を接写撮影します。
