推奨頻度
使用頻度と素材に応じて、1〜2週間に1回
メンテナンス手順
彫刻素材が紙や木材の場合、反射ミラーに埃やタールが付着しやすくなります。綿棒に少量のアルコールを含ませて、ミラー表面が きれいになるまで丁寧に拭き取ってください。
準備物
綿棒 75%〜99%のアルコール
Beambox IIには、清掃が必要な3つの反射ミラー、1つの集光レンズ、1つのレーザー管出力レンズがあり、その位置は図に示されています。
⚠︎ 清掃後、ミラーとレンズに水滴を残さないようにしてください。酸化によりレーザー出力に影響を与える可能性があります。また、過度に拭き取らないよう注意してください。
メンテナンス手順

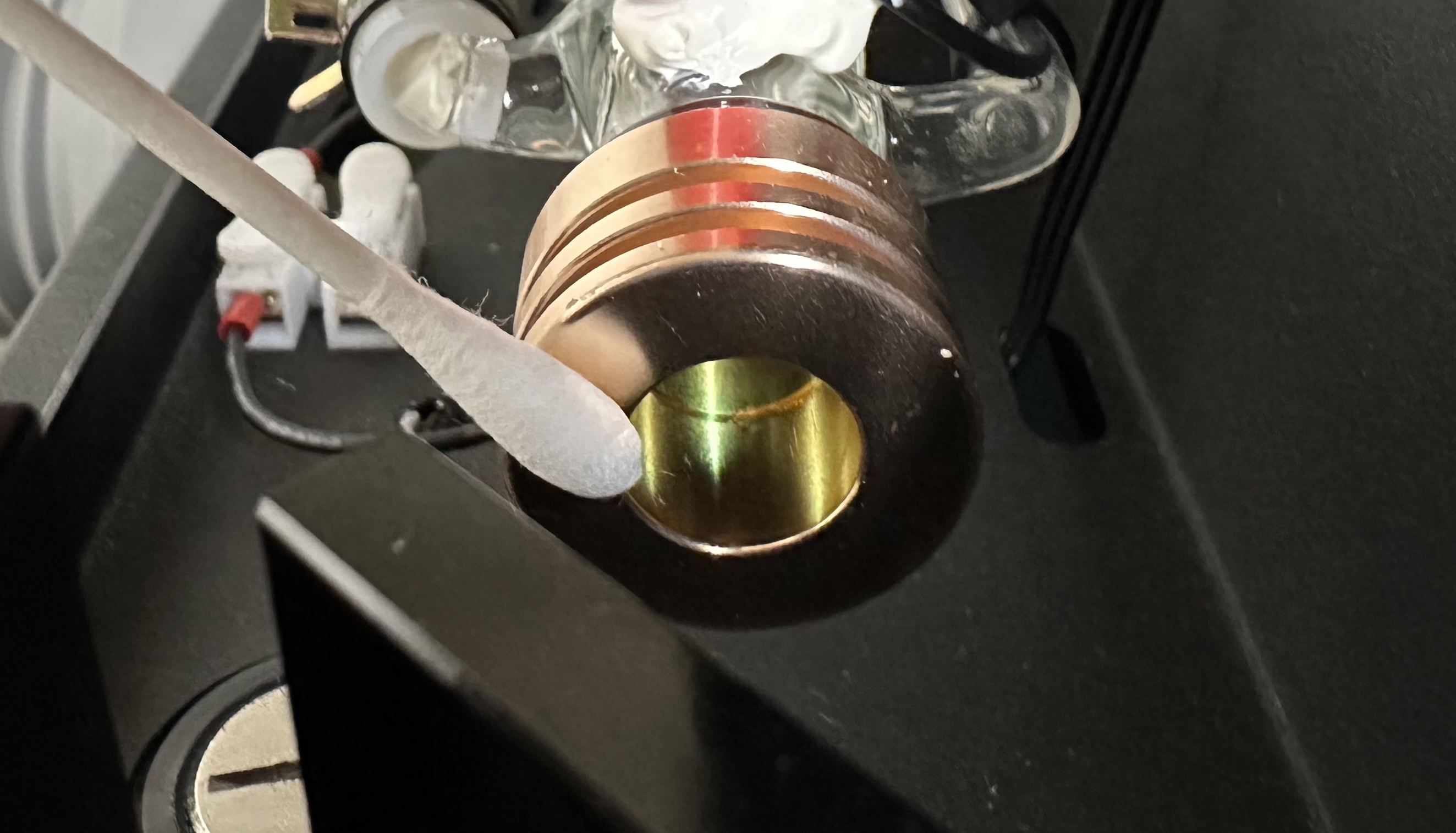

1. レーザー管出力レンズの清掃
レーザー管出力レンズは、レーザー管の低圧側（第1ミラーに近い側）にあります。下図のように、背面カバーを開けて拭いてください。

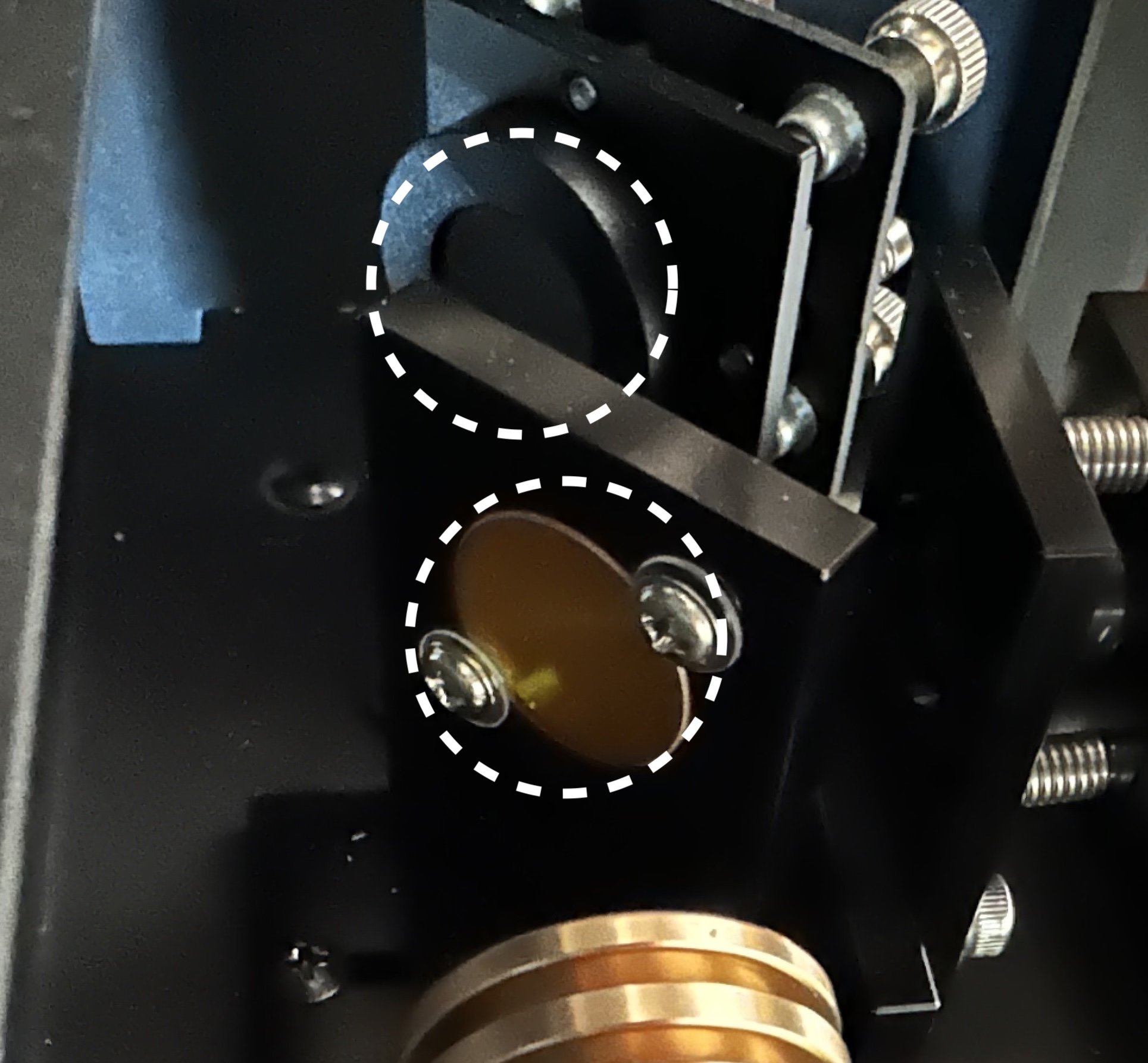

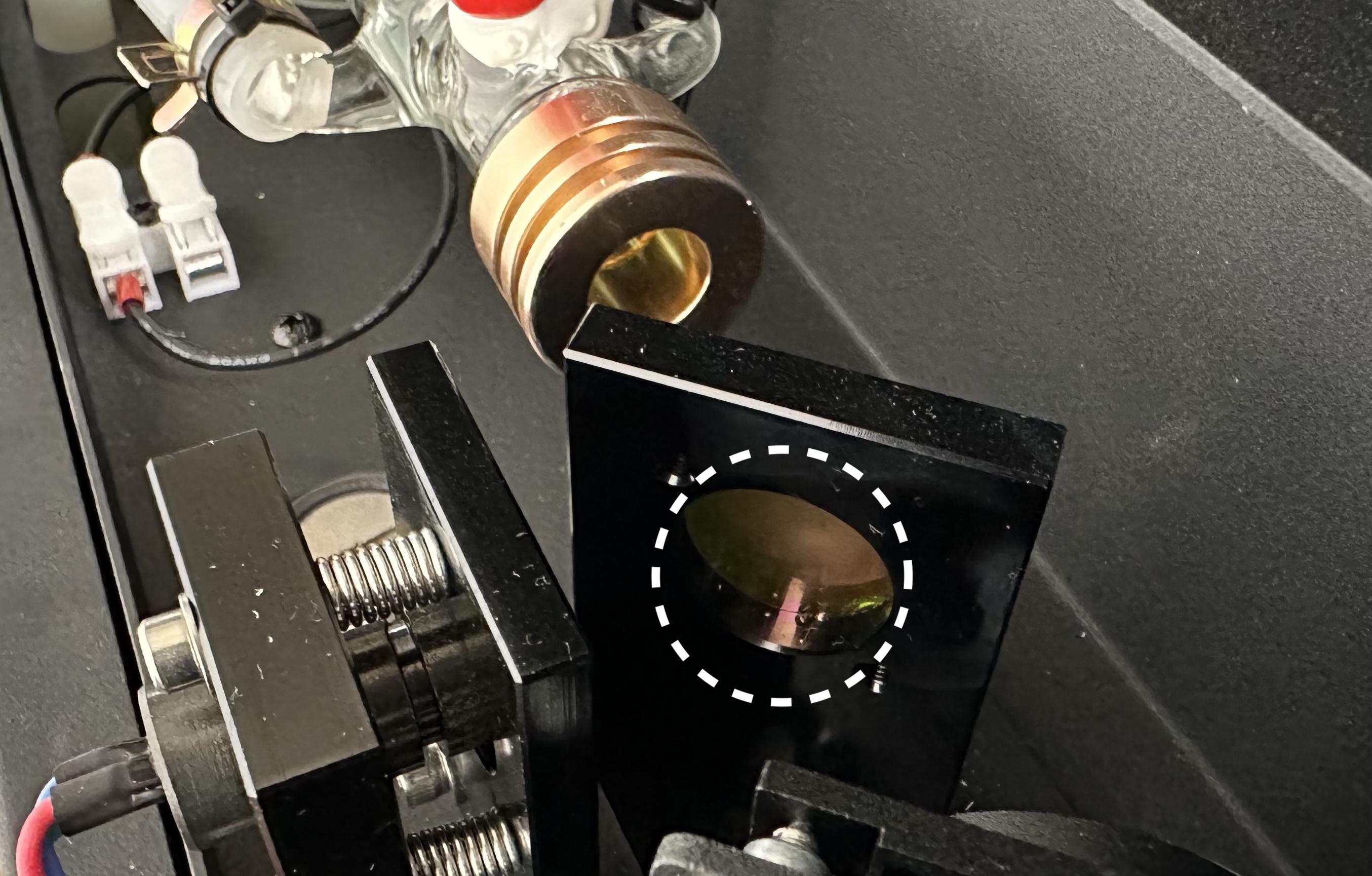

2. 第1反射ミラーとビームコンバイナーの清掃
第1反射ミラーとビームコンバイナーは、シャーシに面したレーザー管の低圧側にあります。背面カバーを開けて、ビームコンバイナーと第1反射ミラーを清掃してください。

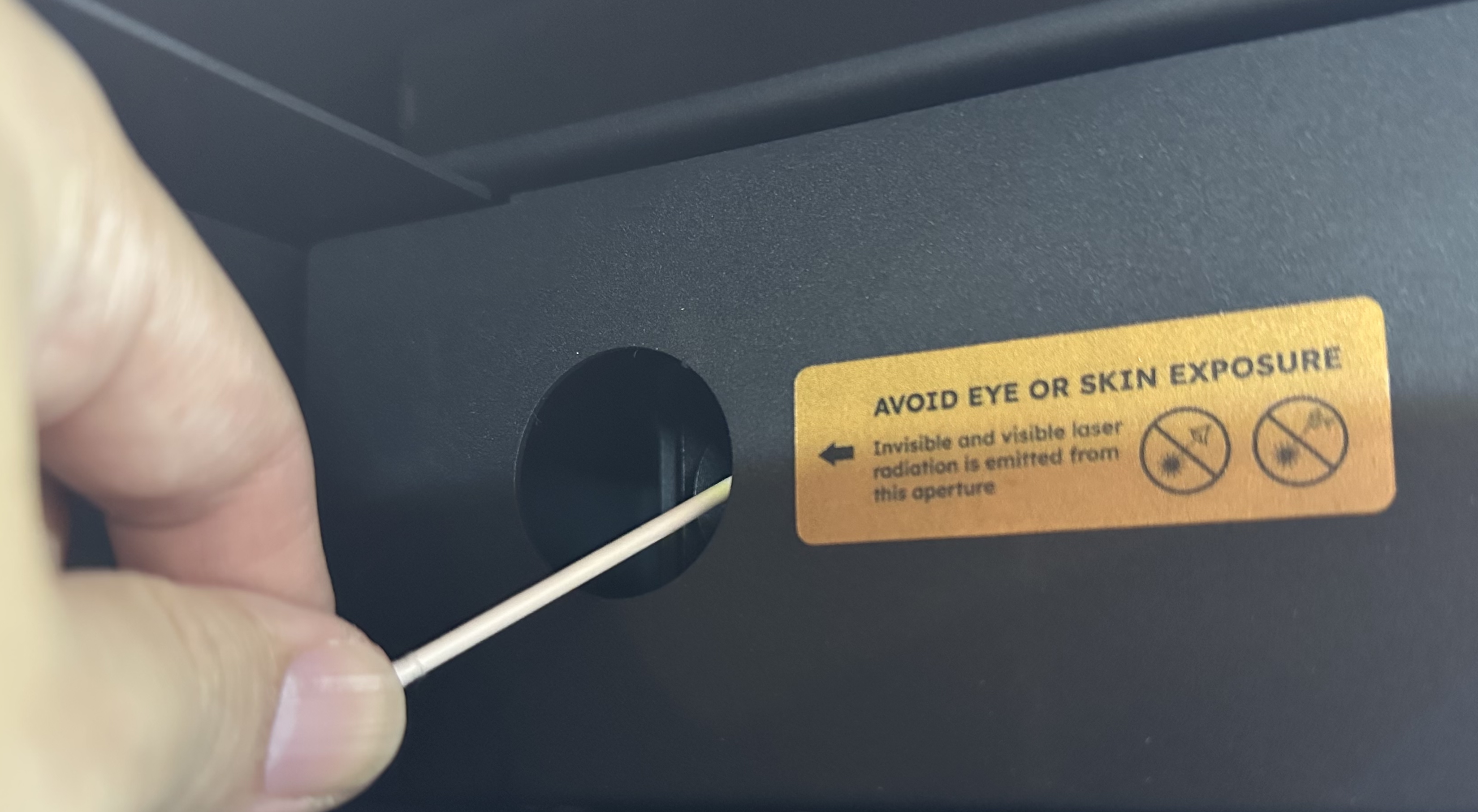

また、下図のように、前面の開口部から第1反射ミラーを 拭くこともできます。 以下の図のように、前面の開口部から清掃することもできます。

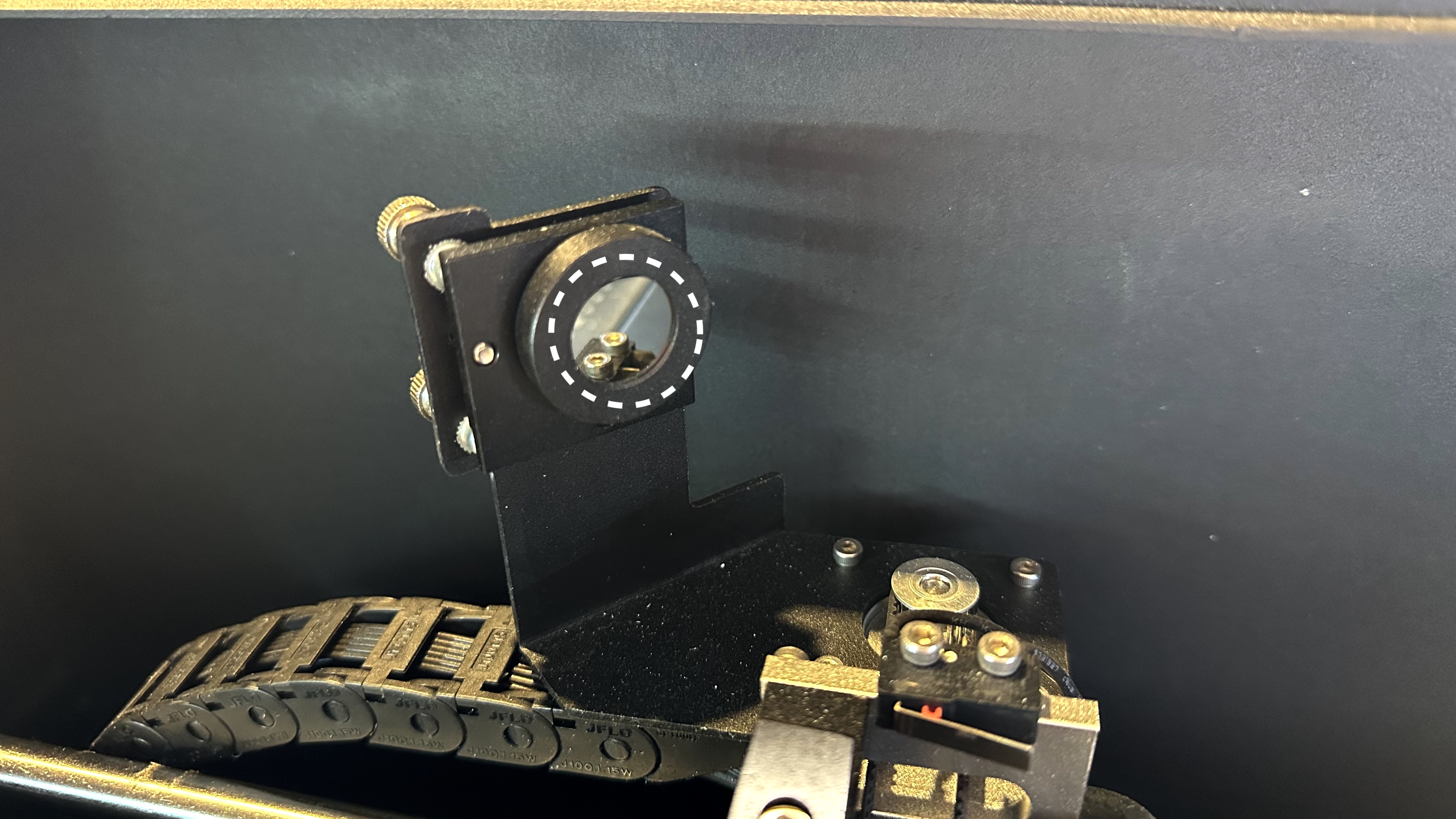

3. 第2反射ミラーの清掃
第2反射ミラーは、左側のY軸ガイドロッドに位置しています。

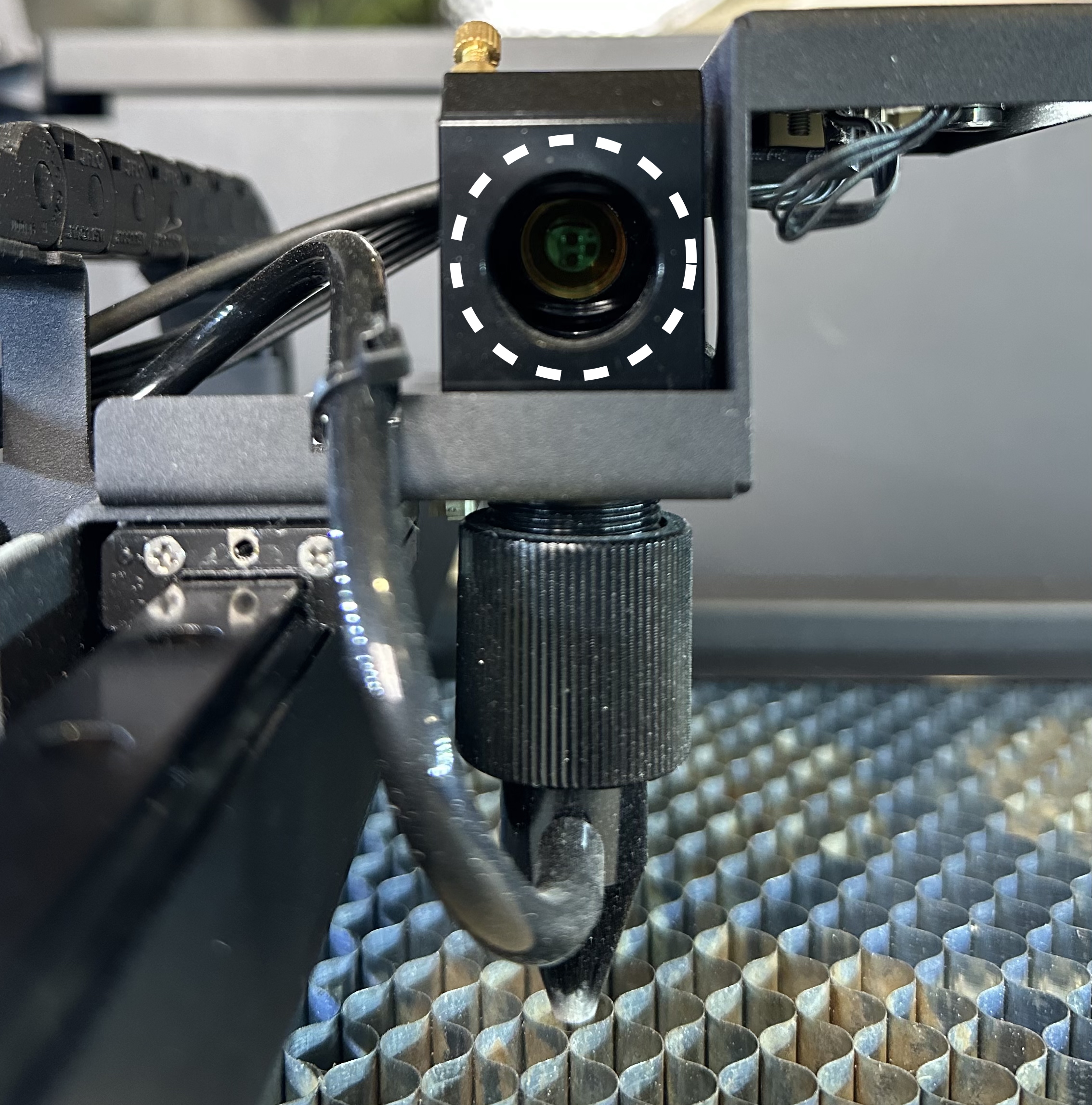

4. 第3反射ミラーの清掃
第3反射ミラーは、X軸リニアレール上の三角形のミラーホルダー内にあります。
5. 集光レンズの清掃
集光レンズは、レーザーヘッド内の第3反射ミラーの下に位置しています。

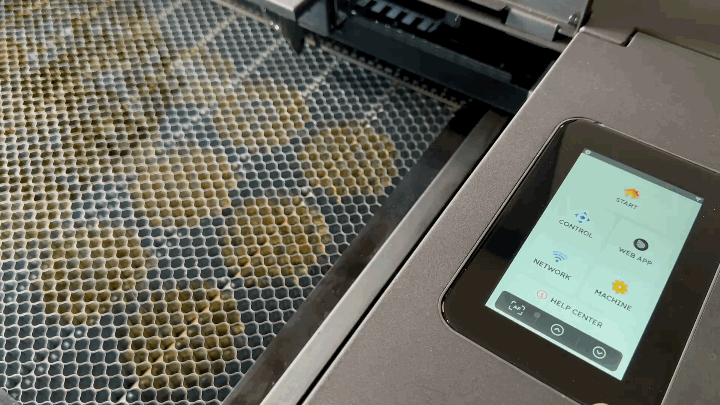

a. 加工台を下げる
b. レンズの落下を防ぐため、素材をベッドの中央に配置する。
c. 集光レンズを取り外す。

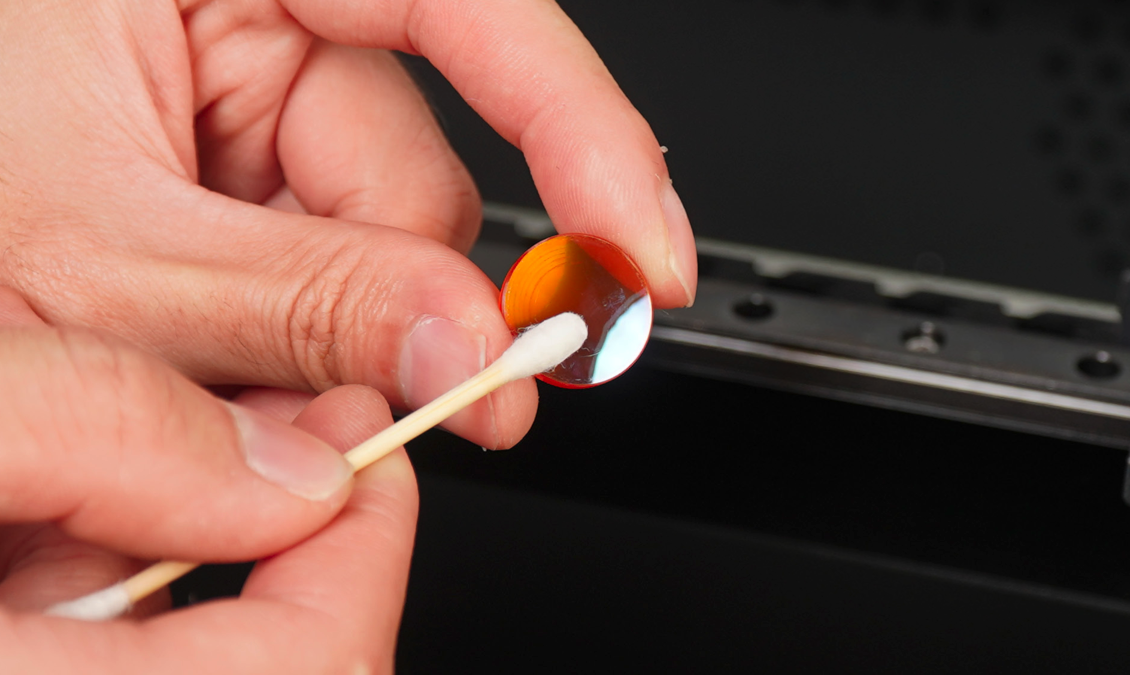

d. 集光レンズを取り出し、清掃する。
6. 集光レンズを元の位置に戻す
集光レンズは、レーザーヘッド内の第3反射ミラーの下に位置しています。
以下の画像を参照し、正しい順序で組み立てていることを確認してください：
| フォーカスモード：4mm（標準） | |
| レンズ | |
| ブロック | |
| リング | |
| ノズル | |
⚠︎ 指示通りに取り付けないと、フォーカスが不正確になり、彫刻がぼやけたり切断ができなくなったりする恐れがあります。
