メンテナンスパネル機能テスト
推奨頻度
1ヶ月に1回
準備品
なし
メンテナンス手順

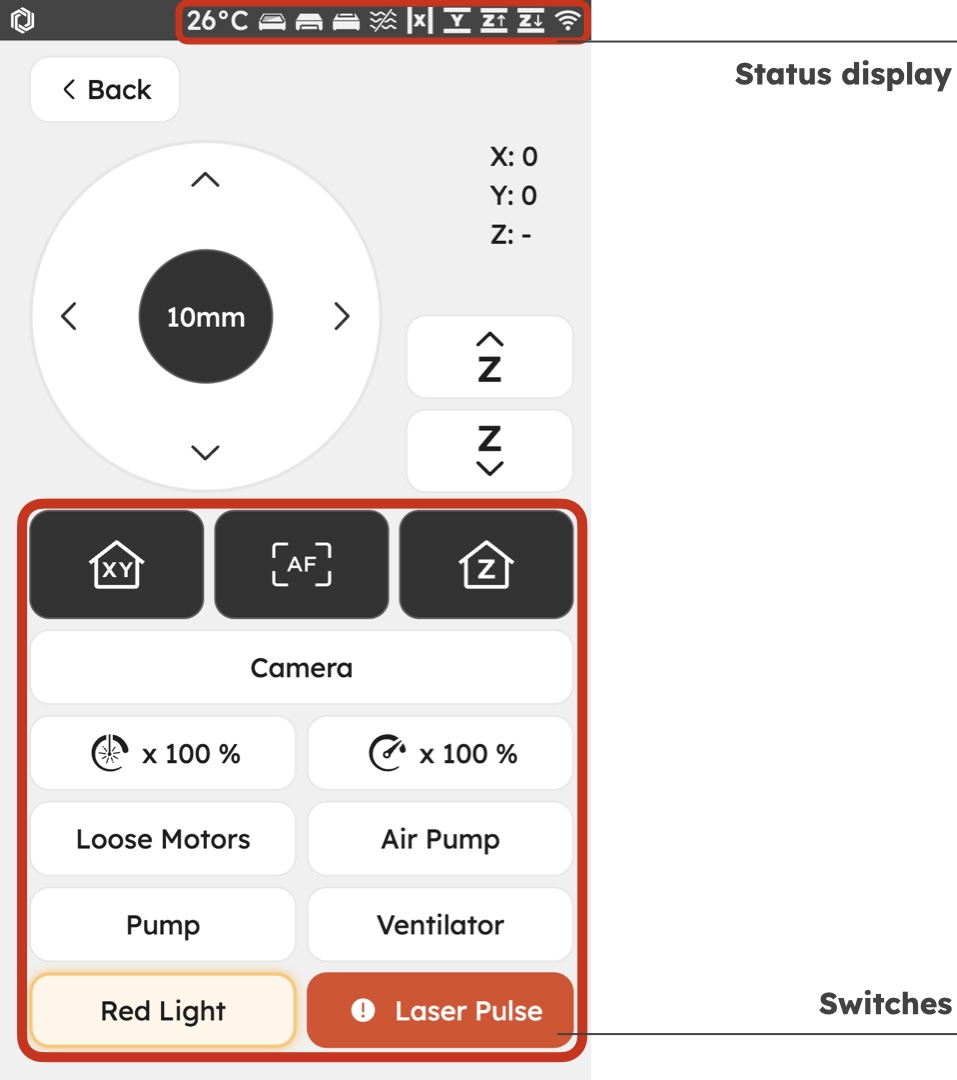

ホーミング完了後、「レーザーパルス」を除くステータス表示とスイッチを確認してください。基準は以下の通りです
| ステータス表示 | テスト方法 | アイコン |
|---|---|---|
| ドアカバー | ドアカバーを開閉する |
|
| ドロワー | ドロワーを開閉する |
|
| バックカバー | バックカバーを開閉する |
|
| ウォーターポンプ | 「ポンプ」スイッチを押す(ポンプ起動) |
|
|
X軸 リミットスイッチ |
「モーター」ボタンを押してモーターを解放した後、カチッという音が聞こえるまでレーザーヘッドを機械の左端まで移動させてください。(リミットスイッチの作動) |
|
|
Y軸 リミットスイッチ |
「モーター」ボタンを押してモーターを解放した後、カチッという音が聞こえるまでレーザーヘッドを機械の最奥部まで移動させてください。(リミットスイッチの作動) |
|
| Z軸上限 リミットスイッチ |
右下隅にある上限リミットスイッチを、カチッという音が聞こえるまで手動で押してください。(リミットスイッチの作動) |
|
|
Z軸下限 リミットスイッチ |
右下隅にある下限リミットスイッチを、カチッという音が聞こえるまで手動で押してください。(リミットスイッチの作動) |
|
スイッチ:
原点復帰: レーザーヘッドが正しく原点復帰できるか確認してください。

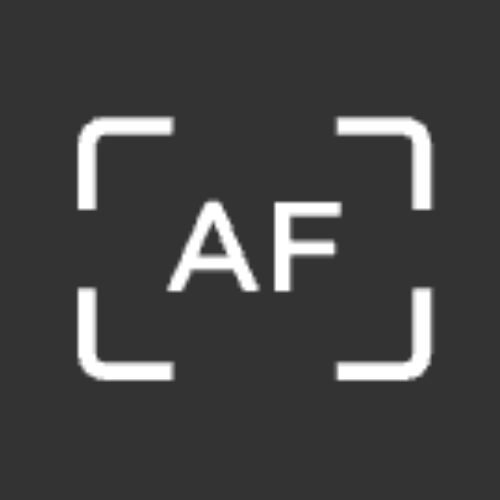

オートフォーカス: オートフォーカス機能が正常に動作するか確認してください。
Z軸原点復帰: プラットフォームが正常に最下部まで降下するか確認してください。
- カメラ: 画面にカメラビューが表示されるか確認し、レーザーヘッドを動かしてカメラの動きに合わせて画面が更新されるか観察してください。(カメラビューは3秒ごとに更新されます)
- モーターの解放: レーザーヘッドがX軸リニアレールとY軸ガイドロッドに沿ってスムーズに移動できるか確認してください。
- エアポンプ: 上図のように、紙片を使ってレーザー出口から空気が排出されているか確認してください。
-
ポンプ: ドアカバーを開け、ウォーターポンプの青いライトが点灯しているか(下図参照)、また画面上のウォーターポンプアイコンが点灯しているか確認してください
.
- 換気扇: クリックすると、航空機の離陸音に似た加速と回転の音が聞こえます。
- 赤色光: 光路の調整とタスクの作業エリアの確認を補助します。
異常が検出された場合は、 [トラブルシューティングセクション] を参照して解決策をご確認ください。
画面のクリーニング
推奨頻度
2週間に1回
メンテナンス手順
画面が汚れている場合は、清掃用クロスに少量のアルコールを吹きかけ、画面を軽く拭いてください。
準備品

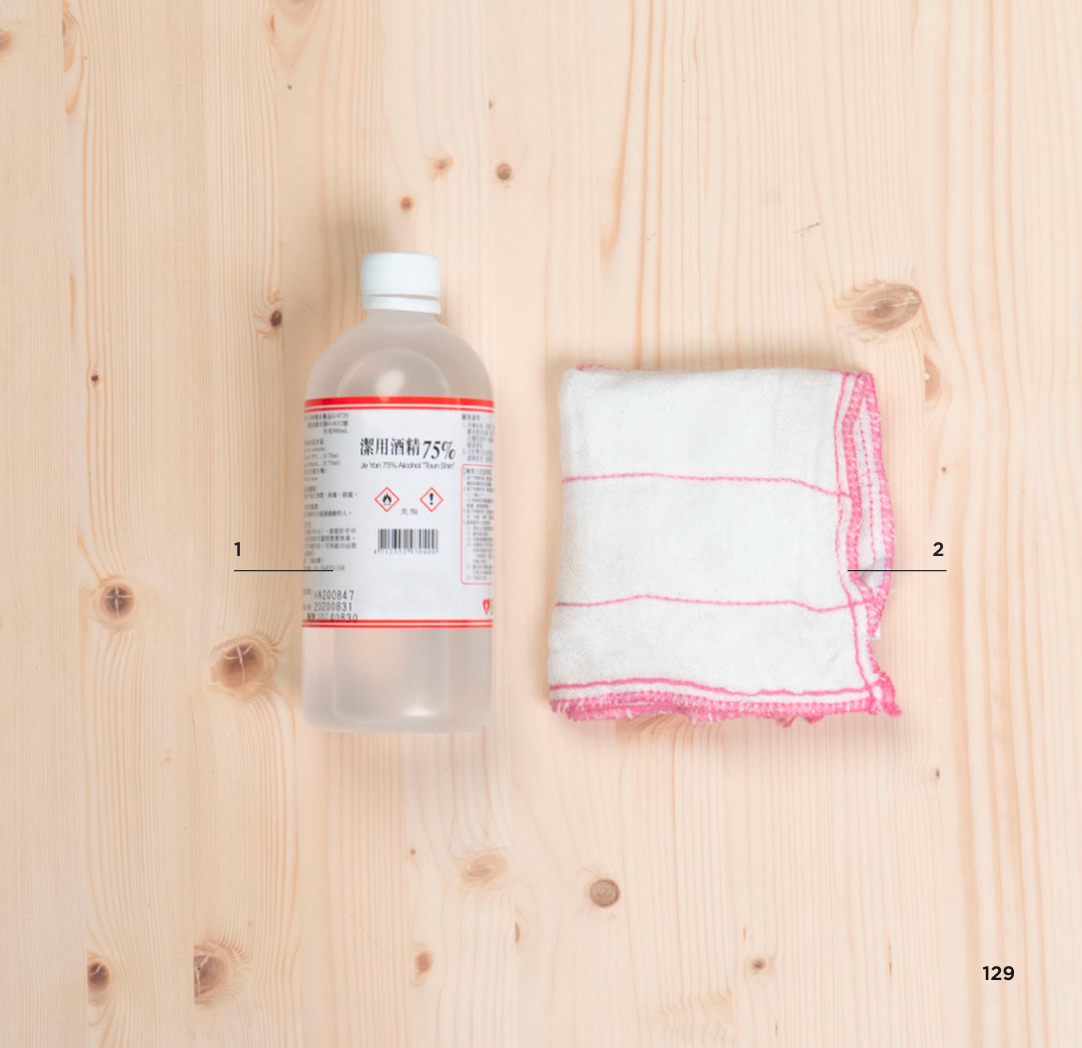

自身で用意するもの:75%〜99%のアルコール、清掃用布
