4-8 冷却水の交換 – FLUX 支援センター

推奨頻度

3ヶ月ごと

注意事項：レーザー励起時の発熱によるガラスレーザー管の破損や水ポンプの詰まりを防ぐため、十分な蒸留水で冷却効果を維持する必要があります。

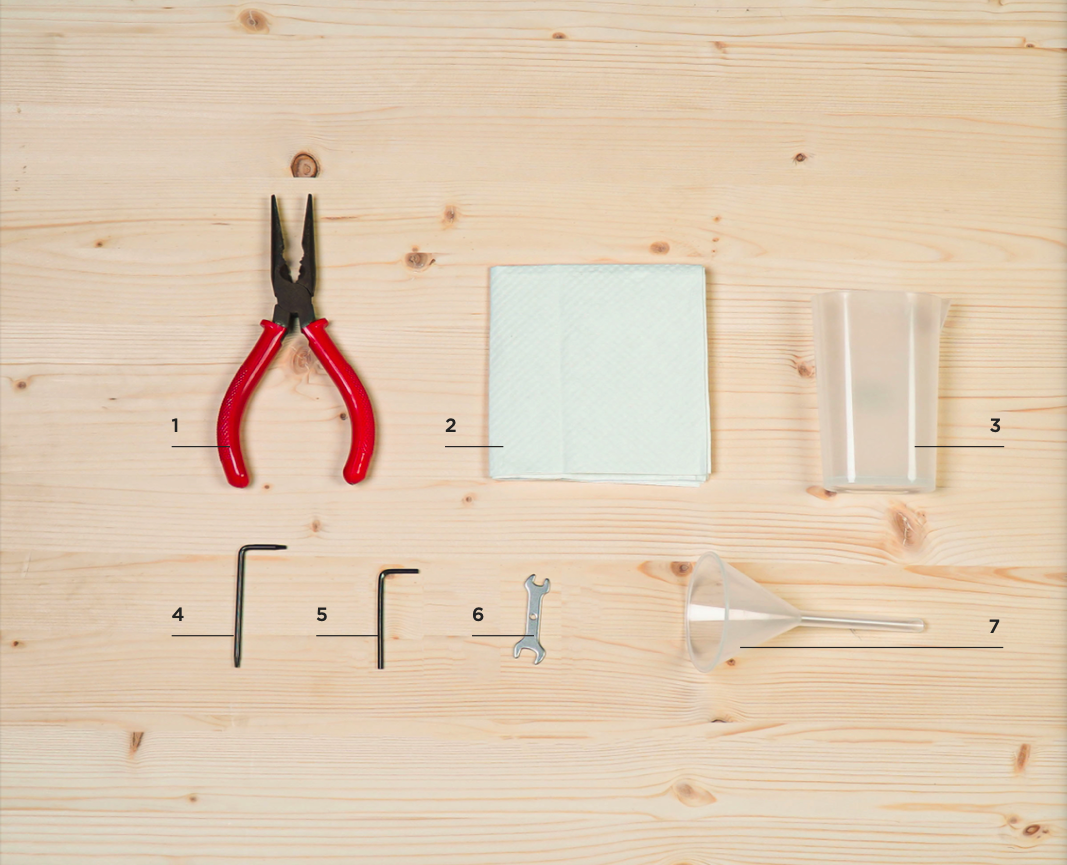

準備物

ご自身でご用意いただくもの：
* 蒸留水または純水 400ml
1｜ニッパー
2｜ペーパータオルまたは布
3｜水容器

付属品箱に同梱されているもの：
4｜トルクスドライバー
5｜3mmアレンキー
6｜両口スパナ
7｜漏斗

この章では、冷却水交換の2つの手順について説明します。該当する手順を参照してください。

初めて機械を使用する場合や、水があまり汚れていない場合は、手順1〜7をスキップして、手順8の水の補充に進んでください。

水の補充
水の交換

ⓘ レーザー管から水を排出する方法は2つあります。
レーザー管を動かさない場合は、手順1〜3をスキップできます。

a. レーザー管を持ち上げて、水を排出します。
レーザー管を動かした後は、必ず光路を再調整してください。
光路の調整

b. ホースに息を吹き込んで、水の排出を促します。

手順1 - 電源プラグを抜く

（レーザー管を動かさない場合は、この手順をスキップしてください。）

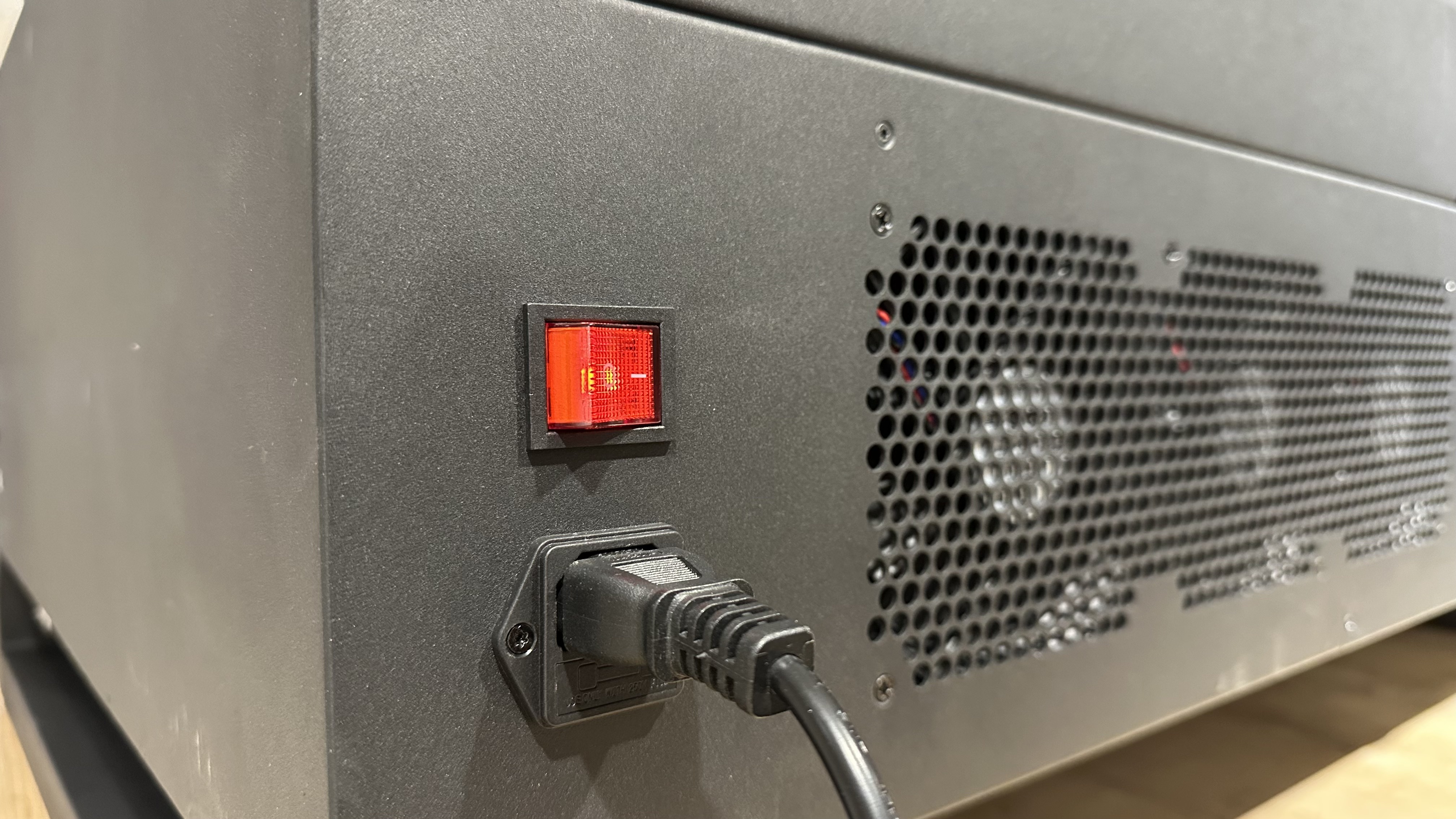

水の交換または補充の前に、必ず機械の電源を切り、電源コードを抜いてください。

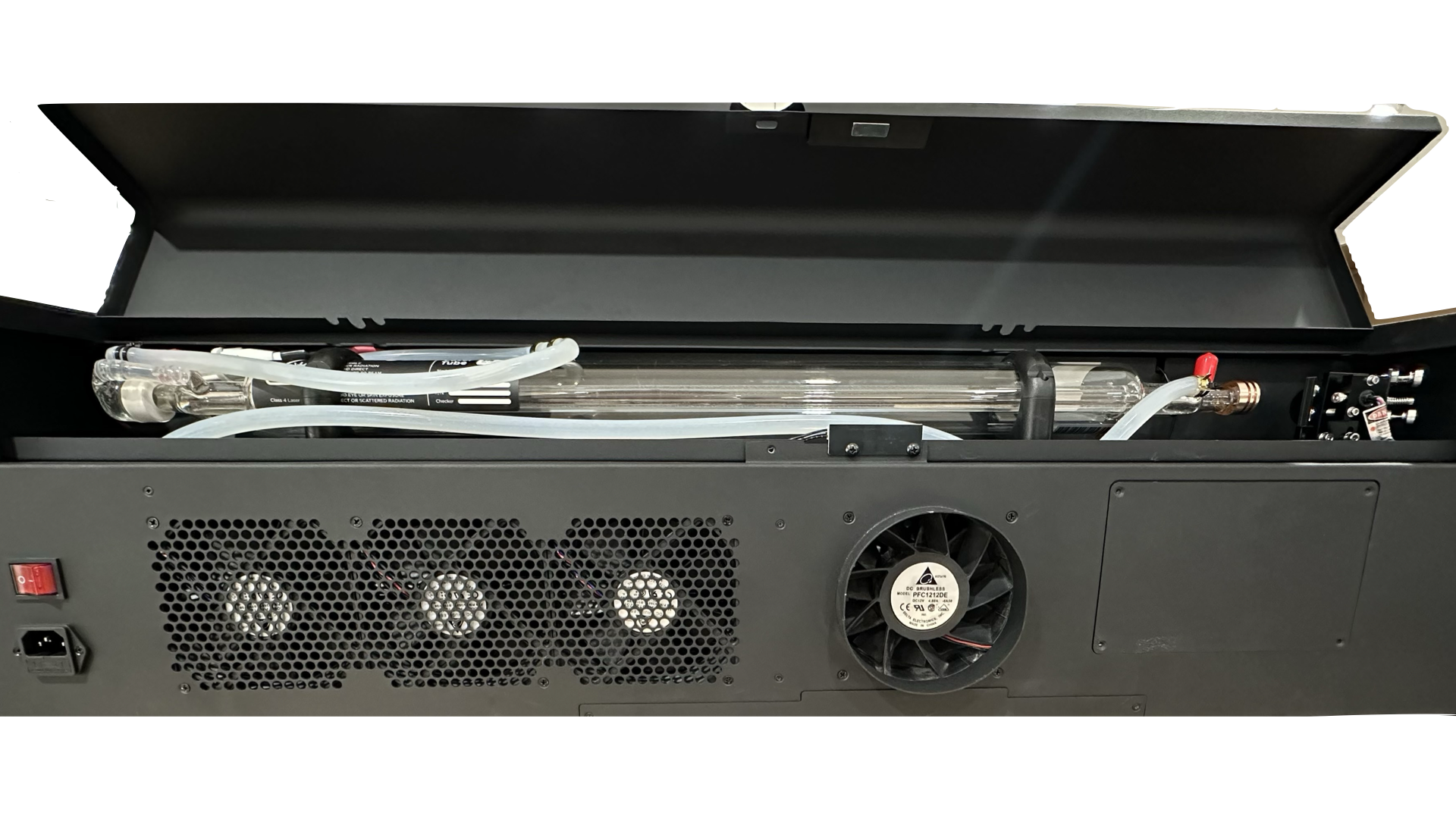

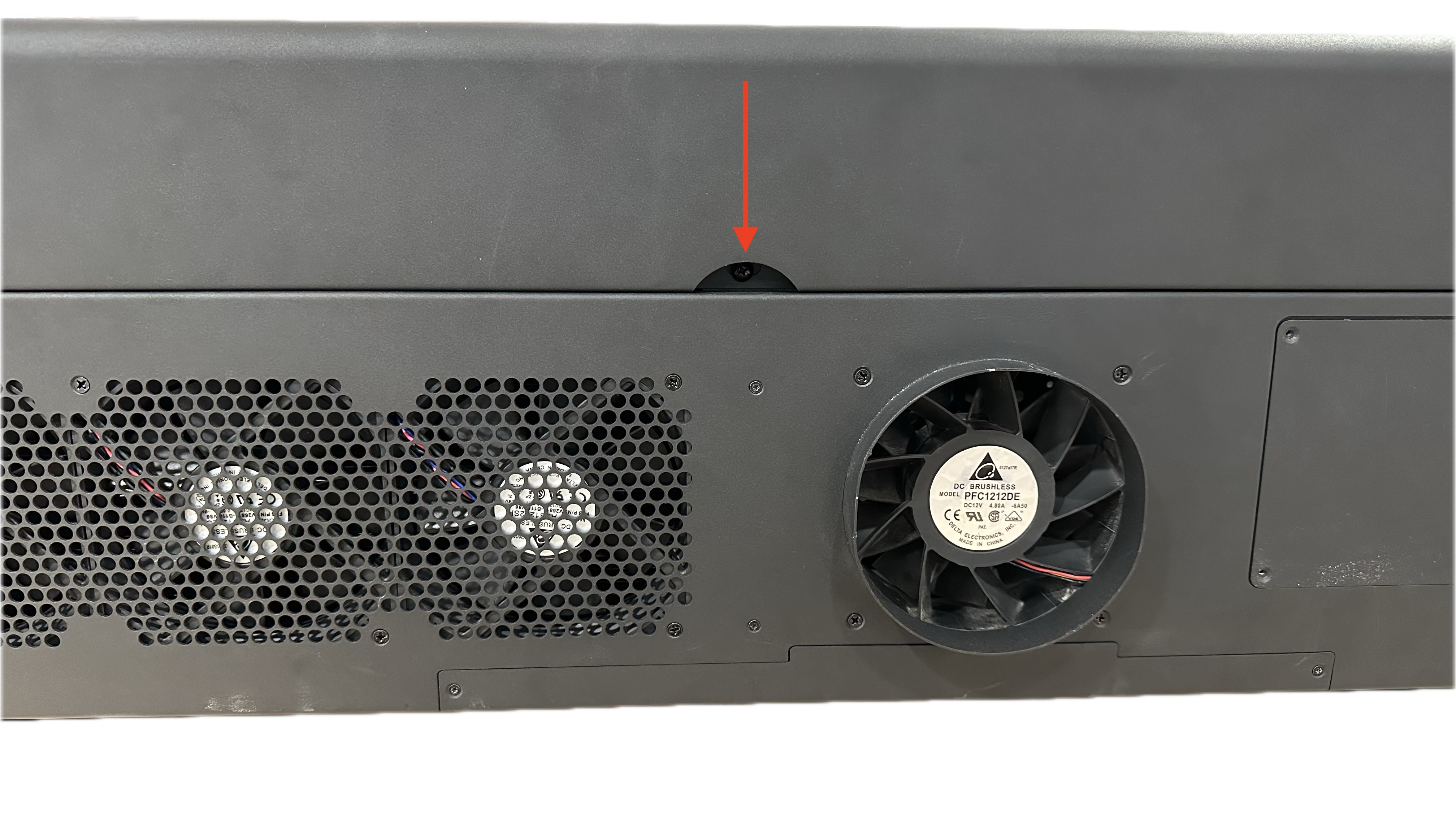

ドライバーを使用して背面カバーのネジを外し、カバーを持ち上げます。

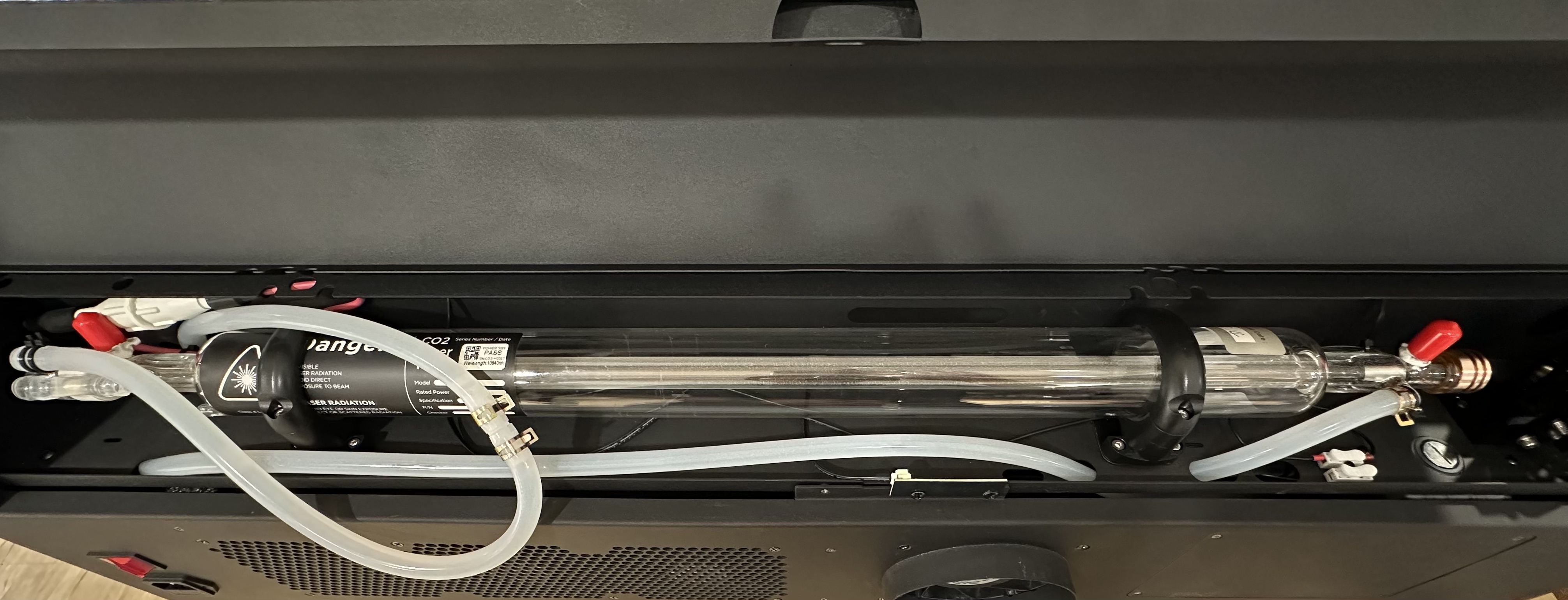

レーザー管には2つの端があります：高電圧側はディスプレイ側、低電圧側は反射ミラー側にあります。

手順2 - レーザー管の配線を外す

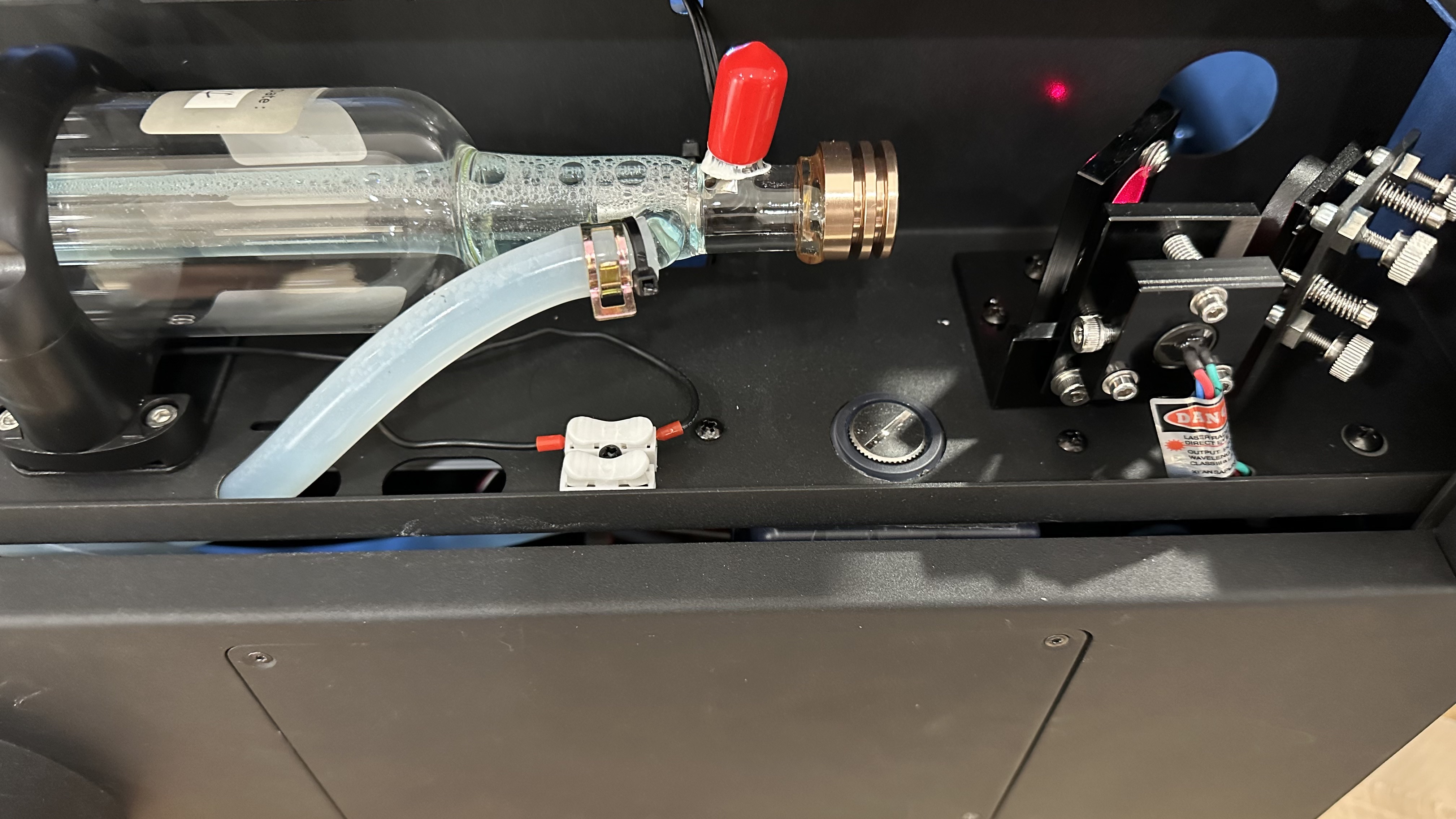

（レーザー管を動かさない場合は、この手順をスキップしてください。）白い端子を押しながら、アース線を引き抜きます. 移除地線.gif

手順3 - レーザーチューブホルダーを取り外す

（レーザー管を動かさない場合は、この手順をスキップしてください。）3mmの六角レンチを使用して、レーザーチューブホルダーの4本のネジを緩めます（下図参照）。

手順4 - レーザーチューブを取り外して水を排出する

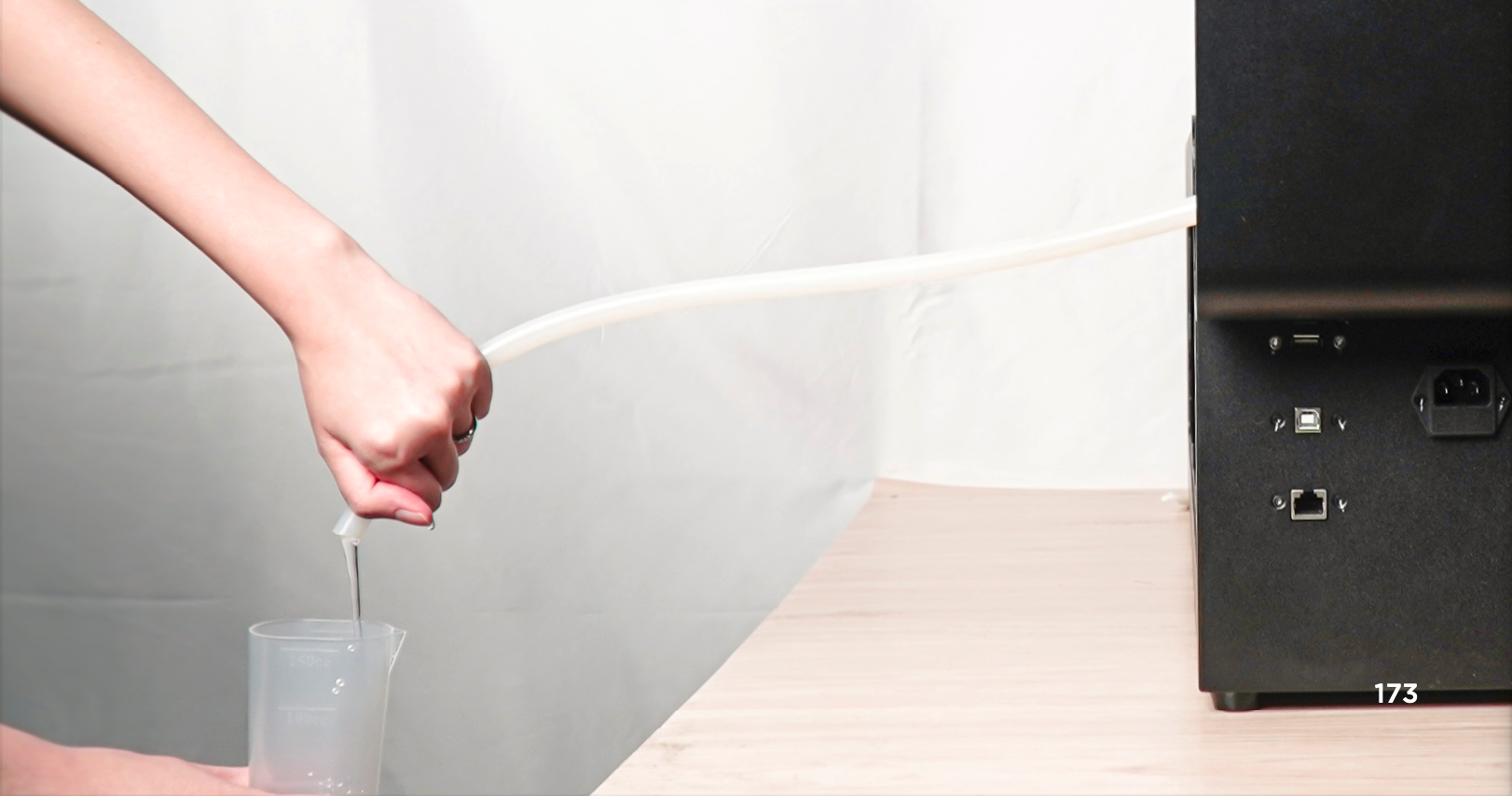

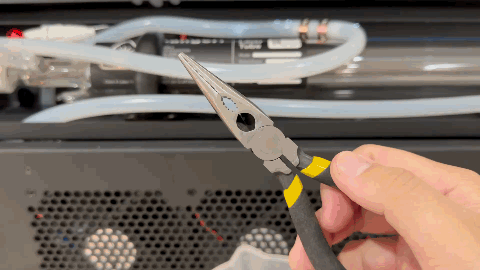

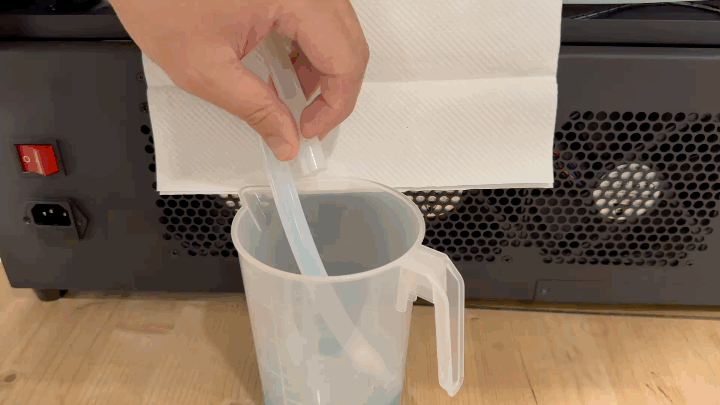

a. ホースを引き出す > ラジオペンチでホースコネクタから両方のパイプクリップを外す > ホースの一方からジョイントを取り外し、すぐにホースを水容器に挿入する水タンク移除水管.gif

b. レーザーチューブを持ち上げるか、ホースの片側に空気を吹き込んで、水を完全に排出します。

手順5 - レーザーチューブを元の位置に戻し、ホースを接続する

a. レーザーチューブを元の位置に戻します。（チューブを移動しない場合は、この手順をスキップしてください。）

⚠️ 機械部品に水が付着しないようにしてください。水が漏れたり広がったりした場合は、起動する前に機械を完全に乾燥させてください。

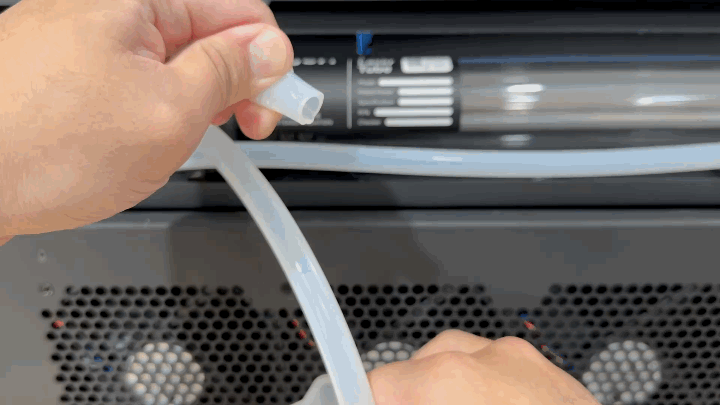

b. 両方のホースにジョイントを挿入します > 両方のクリップを互いに近づけて、漏れを防ぎます。

手順6 - レーザーチューブのアース線を接続する

（レーザー管を動かさない場合は、この手順をスキップしてください。）低電圧側へ > 白い端子を押し下げ、アース線を挿入します > 白い端子を離します > アース線を軽く引っ張って、しっかりと接続されているか確認します。

手順7 - レーザーチューブホルダーを固定する

（レーザー管を動かさない場合は、この手順をスキップしてください。）レーザーチューブとビームコンバイナーの距離が約35mmになるようにしてください。

手順8 - 電源コードと起動


手順9 - ウォーターポンプの取り出し

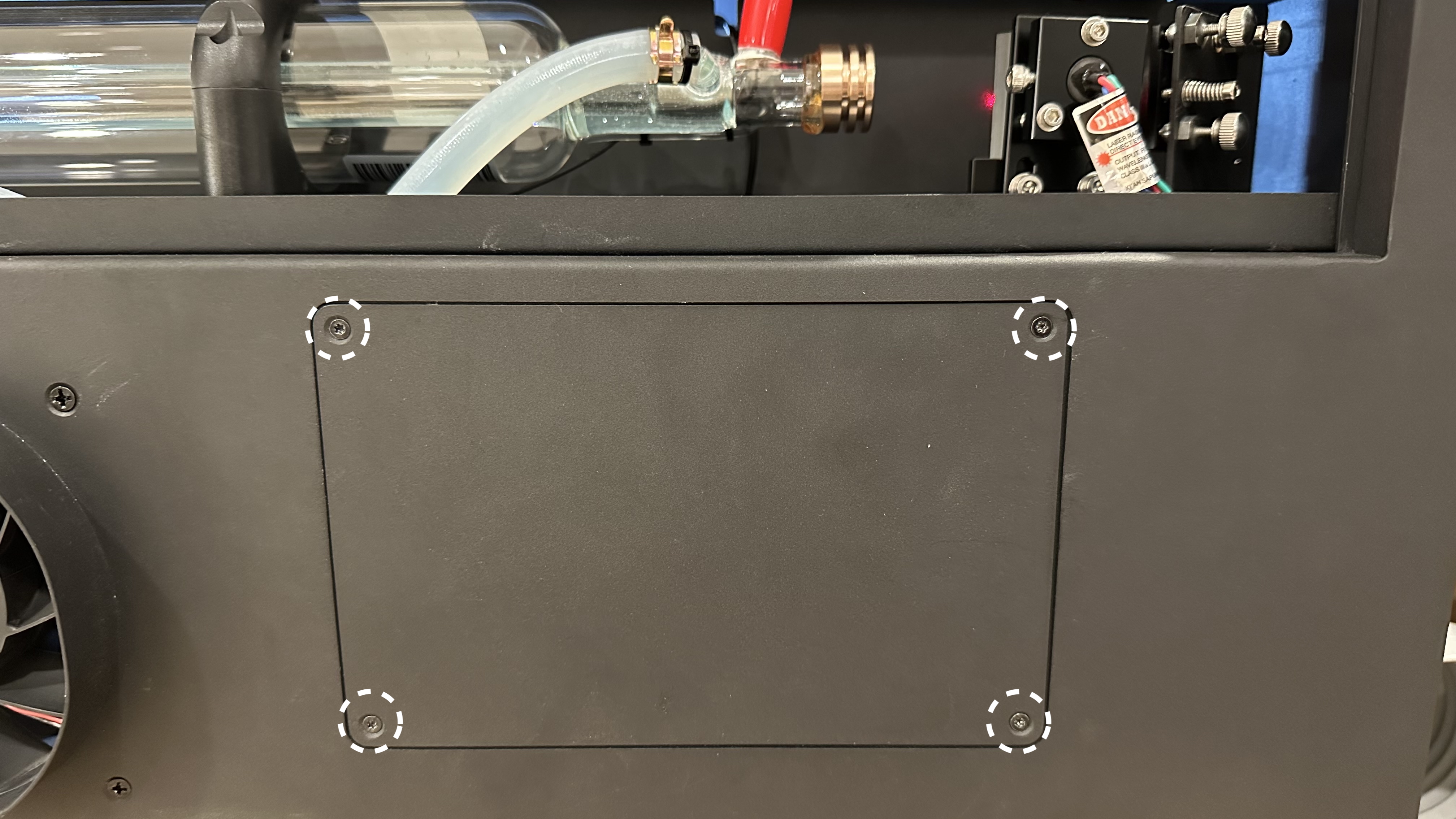

トルクスドライバーを使用して背面の四角いプレートを取り外し、タンクの水位を確認します。

ステップ10 - 給水

注意: 充填には400mlの蒸留水または純水が必要です。

a. ダブルヘッドレンチでポンプキャップを開けてください。
b. 漏斗を挿入してください。
c. 水をゆっくりと注ぎ、タンクの50%まで満たしてください。
d. ポンプキャップを閉めてください。
e. 「メンテナンスモード」に移動し、原点復帰が完了するまで待ってから、「ポンプ」ボタンを押して水ポンプを作動させてください。
f. 水タンクの水位が下がったら、再度「ポンプ」ボタンを押してポンプを停止し、タンクの80%まで水を補充してください。
g. 水位が80%に達し、減少しなくなるまで上記の手順を繰り返してください。

ステップ11 - プレートの再取り付け

トルクスドライバーでこれら4本のネジを締めて、プレートを元の位置に固定してください。

#END
