2-4 Promarkカメラキャリブレーション

赤外線プレビュー機能に加えて、Promarkはカメラアライメント機能もサポートしています。カメラアライメント機能を使用する前に、以下の手順に従ってカメラキャリブレーションを実施してください。

ステップ1 - チェスボードパターンの配置

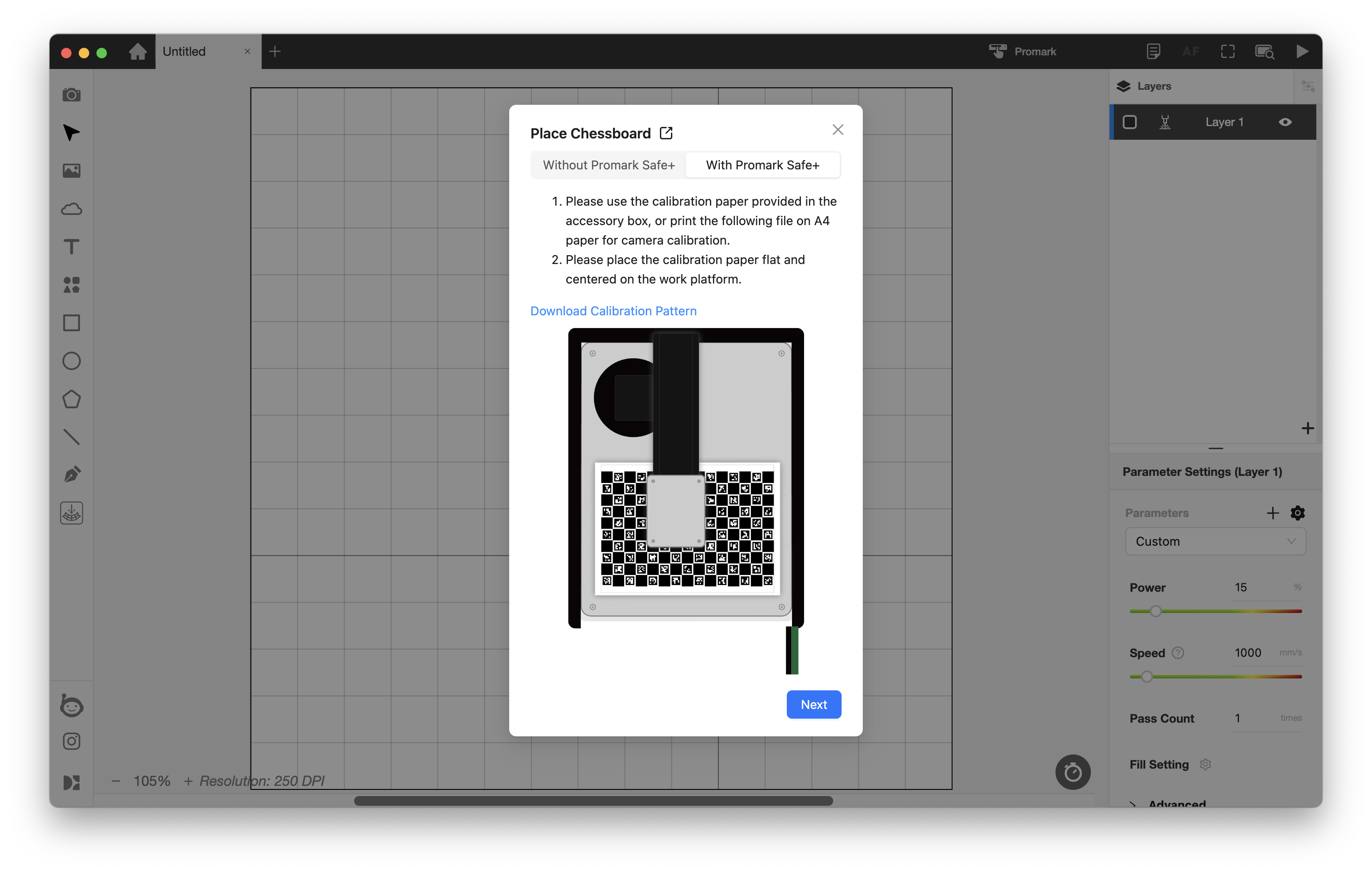

1-1. 付属品ボックスから白黒のチェスボード用紙を取り出し、作業台の中央に配置してください。用紙が完全に平らで、浮き上がり、しわ、汚れがないことを確認してください。

⚠︎ チェスボード用紙を紛失または破損した場合は、カメラキャリブレーションウィンドウからダウンロードするか、こちらの チェッカーボードファイル をプリンターで印刷してください。
印刷倍率が100%に設定されていることを確認してください。

1-2. レンズに適した焦点距離にフォーカスを調整します。(注:220mmの焦点距離では、チェスボードの表示領域が小さく見えるのは正常です。)

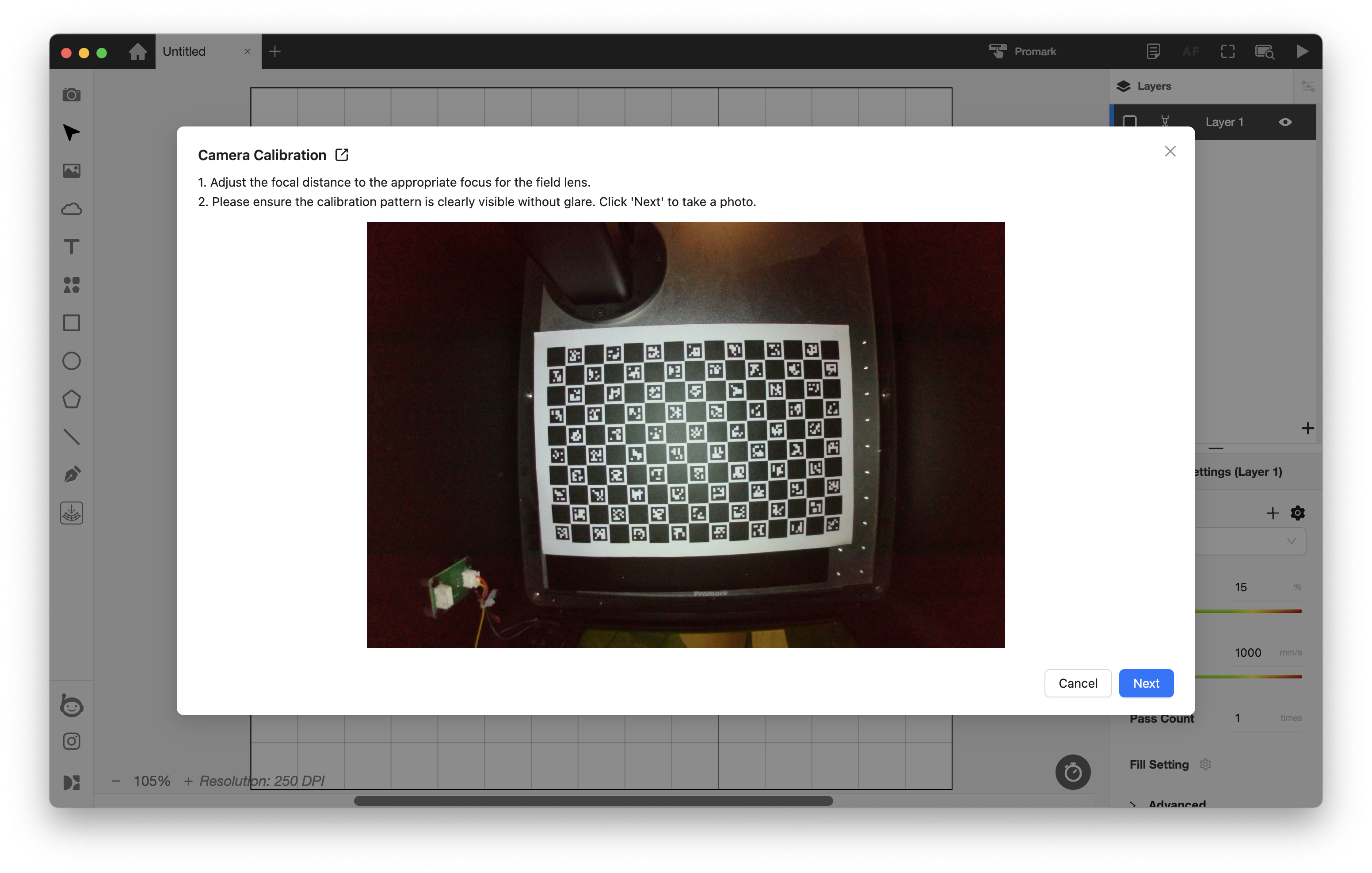

1-3. チェスボードに反射がなく、各マスが明確に見えることを確認してください。「次へ」をクリックして、写真撮影に進んでください。

• 撮影後にエラーが表示された場合は、チェスボードパターンが十分に認識されていないことを意味します。チェスボード用紙が正しく配置されているか確認し、近くに反射光源がないこと、用紙が平らであることを確認してください。

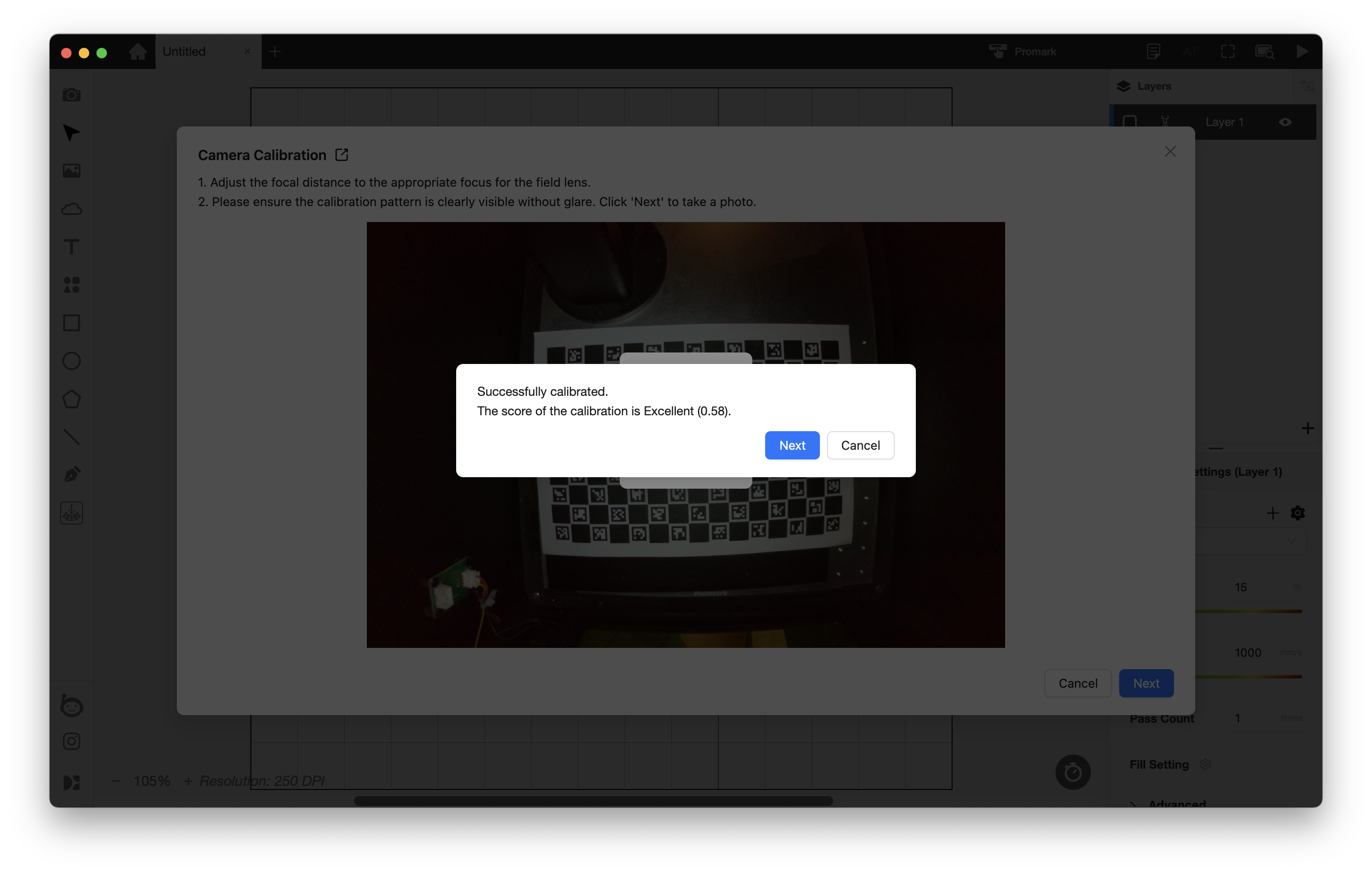

• チェスボードの撮影後、スコアが表示されます。通常、スコアは「優秀」となります。

ステップ2 - キャリブレーション図形の描画

⚠︎ Promark（Safety+）をご使用の場合は、こちらの link を参照して、安全のためレーザーを開始する前にドア保護機能を有効にしてください。

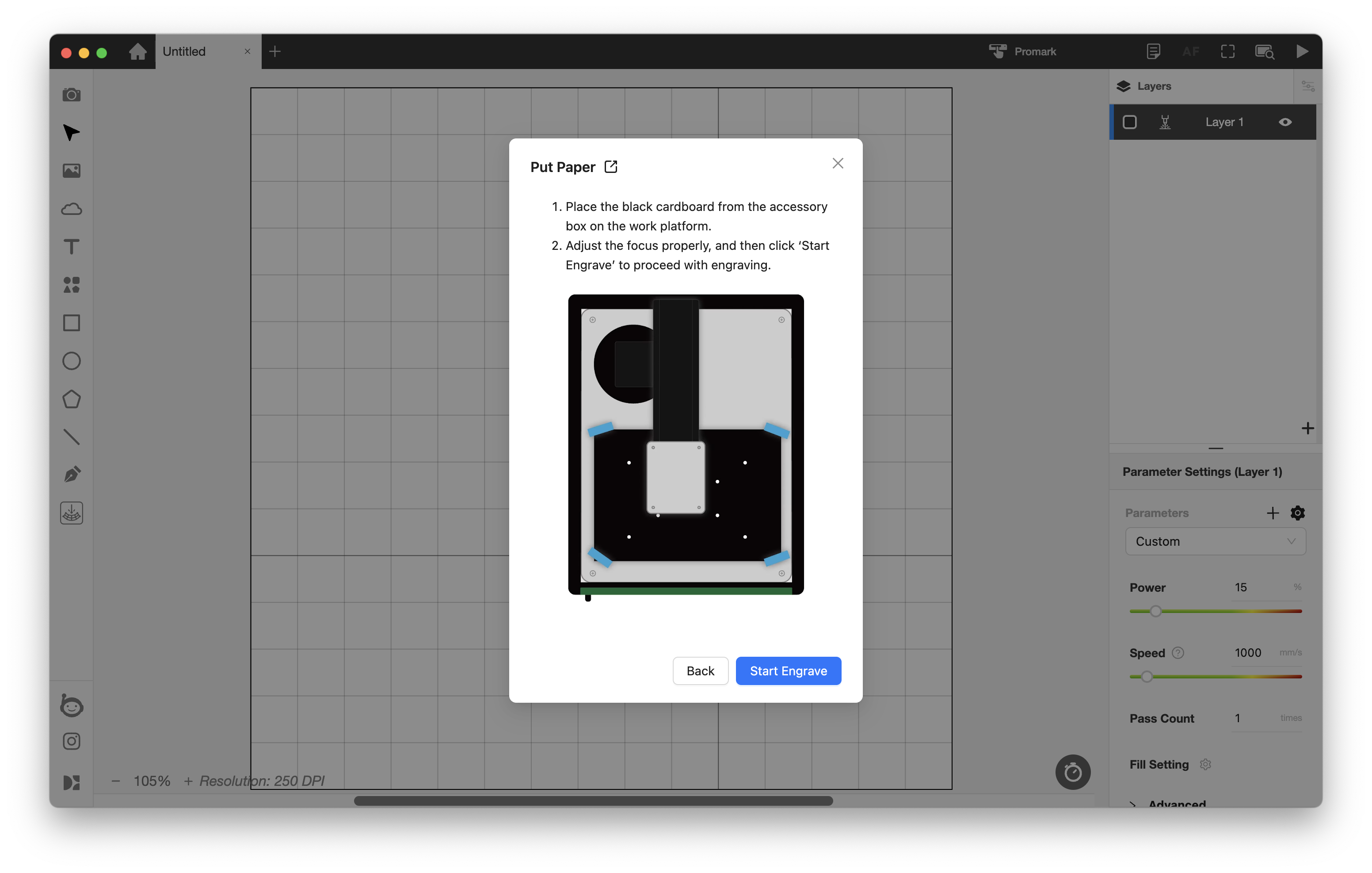

2-1. 付属品ボックスから黒いカードストックを取り出し、作業台に配置してください。焦点を再確認した後、キャリブレーションポイントの彫刻を実行してください。

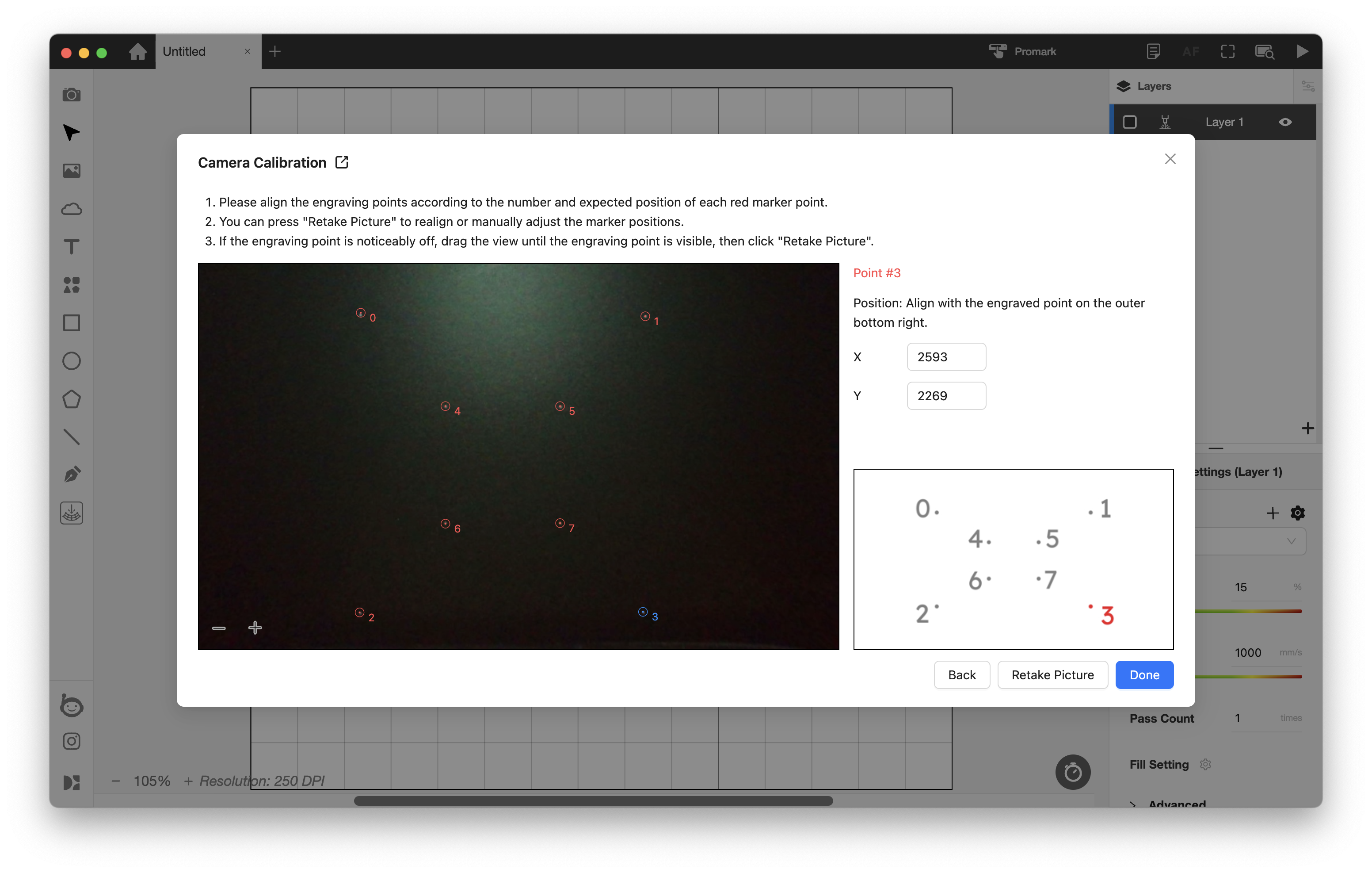

2-2. キャリブレーションポイントの彫刻が完了したら、キャリブレーションポイントが赤い点と重なっていることを確認してください。次に、8つのポイントを順番に選択し、右側に表示されるキャリブレーションシーケンスが以下の例と一致するかどうかを確認してください。

2-3. 写真内の8つのポイントの位置が明らかに不正確またはずれている場合は、周囲の障害物を取り除き、周囲の光源からの目立った反射がないことを確認してください。8つのポイントが正しく識別されるまで、「写真を再撮影」をクリックしてください。このステップが完了すると、キャリブレーションは完了します。
